Ну вот, настало время поговорить о конкретике. Начнём с железа. Основной деталью, выбор которой определяет все дальнейшие действия по проектированию, является материнская плата. От качества реализации этого устройства зависит не просто многое, от неё зависит абсолютно всё. Поскольку собираемая машина весьма универсальна, а используемому железу порой исполнилось 20 и более лет, то на используемой материнской плате обязательно должны быть распаяны ISA порты, причём системная логика и BIOS должны иметь поддержку прямого обращения к памяти для ISA устройств. Вот здесь, при выборе материнки и кроется основная проблема, в процессе решения которой я как минимум 2-3 раза наступил на большие грабли… Дело в том, что на рынке индустриальных решений существуют материнские платы с ISA даже под LGA 1155 (решения с поддержкой ISA для современных процессоров AMD мне не известны)! Казалось бы, плата-мечта! Супермощный процессор, PCI-Express видеокарта, поддержка PCI и ISA – что может быть лучше? Ан нет, не тут-то было. Начиная с ICH6 (согласно этому документу) компания Intel перекрыла прямой доступ к памяти для ISA устройств, а потому все решения на базе ICH6+ оказываются бесполезны, ввиду того, что нужные мне звуковые карты обязательно требуют наличия DMA. Именно поэтому мне пришлось выбирать из более старых решений. Первая попытка оказалась не очень удачной. Купленная мной материнская плата CONTEC SMB-A8750-LA хоть теоретически и должна была поддерживать DMA для ISA, на практике лишена этой функции из-за использованного в её составе южного моста 6300ESB, а не ICH5/5R… В результате мне пришлось положить этот девайс на полку и думать о другом его применении. Вторая попытка оказалась более удачной почти во всех смыслах. Мой выбор пал на DFI (ITOX) G7S620-N.

Эта материнская плата построена на базе системной логики Intel 865G. Производитель использовал южный мост ICH5, благодаря чему ISA устройства могут использовать DMA. Самих ISA слотов всего две штуки. Учитывая мои потребности, 2 и даже 3 ISA слота – слишком мало! Однако это ограничение вполне можно обойти, чуть позже я расскажу как.

Среди прочих возможностей материнской платы DFI (ITOX) G7S620-N стоит отметить наличие двух сетевых адаптеров (RTL8110SC), интегрированного звукового и видеоконтроллера, а также четырёх слотов для оперативной памяти и двух портов SATA. Разумеется, плата поддерживает USB 2.0 и даже архаичные COM и LPT порты – всё, что мне нужно.

Отличительной чертой выбранной материнки DFI является поддержка процессоров с разъёмом LGA775. К сожалению, максимально быстрый CPU, который, по мнению производителя, можно установить в эту плату – старший Pentium D модель 960.



Пора двигаться дальше. К недостаткам G7S620-N можно отнести, в частности, отсутствие скоростных слотов PCI-X. Их использование было бы весьма кстати, учитывая, что шина PCI будет использоваться для обмена информацией между ЦП и Voodoo 5 6000. Правда сильно ругать за это плату я не стану, ведь графические ускорители серии Voodoo не так сильно зависят от ПСП шины, а значит – возможные потери в производительности при использовании шины PCI должны сгладиться той производительностью, что даёт мощный центральный процессор. А вот как Voodoo 5 6000 AGP заработала через PCI, я расскажу чуть позже.

Ещё один момент, на который я обращу ваше внимание – это не самая лучшая реализация USB в ICH5, известная проблема с “южниками” Intel этого поколения, приводящая к выгоранию моста на плате при подключении USB устройств. Решений здесь всего два: использовать внешний USB контроллер или включать встроенный только в случае крайней нужды. Я выбрал второй вариант, поскольку места для дополнительного USB у меня не осталось, да и потребности в устройствах такого типа у меня почти нет. Всё, что надо, я закачиваю по локальной сети, в которой нашлось место для сетевого диска.

В качестве центрального процессора некоторое время я использовал Pentium D 950 B1 с тактовой частотой 3,4 ГГц. Чуть позже процессор был заменён на Pentium D Extreme Edition 965 C1 с тактовой частотой 3,73 ГГц, однако стабильной работы этого камня на G7S620-N пока добиться не удалось, а потому был сделан выбор в пользу Pentium D 960 – это максимум, на который официально способна материнская плата. Учитывая всё сказанное мною выше, я всё же планирую использовать исключительно процессоры со свободным множителем. Эту особенность CPU можно использовать не только для повышения рабочей частоты процессора, но и для её уменьшения. В случае со старыми играми такие манипуляции порой просто необходимы. Впрочем, даже без свободного множителя можно добиться приемлемой скорости исполнения практически любой игры, но об этом опять-таки позже.

Про оперативную память скажу не много. Выбирал её по нескольким критериям: минимальные задержки на частоте 400 МГц и стандартном напряжении, хорошая совместимость с материнскими платами, объём 4 Гбайт и, наконец, впечатляющий внешний вид. В итоге я остановился на паре комплектов от OCZ, модель Platinum OCZ4002048ELDCPE-K 2-3-2-5 Dual Channel Kit.

В этой системе я не рискнул использовать СВО. Дело вовсе не в цене, как может показаться сразу, дело в тех рисках, к которым ведёт её установка. Ставить под угрозу здоровье Voodoo 5 6000 – это слишком. Поэтому в качестве системы охлаждения был выбран огромный воздушный кулер – Thermalright Macho Rev. A. Эта башня порадовала меня не только своим внешним видом и удобством установки, но и шикарной эффективностью, благодаря которой нет необходимости использовать высокооборотистые, а потому шумные вертушки.

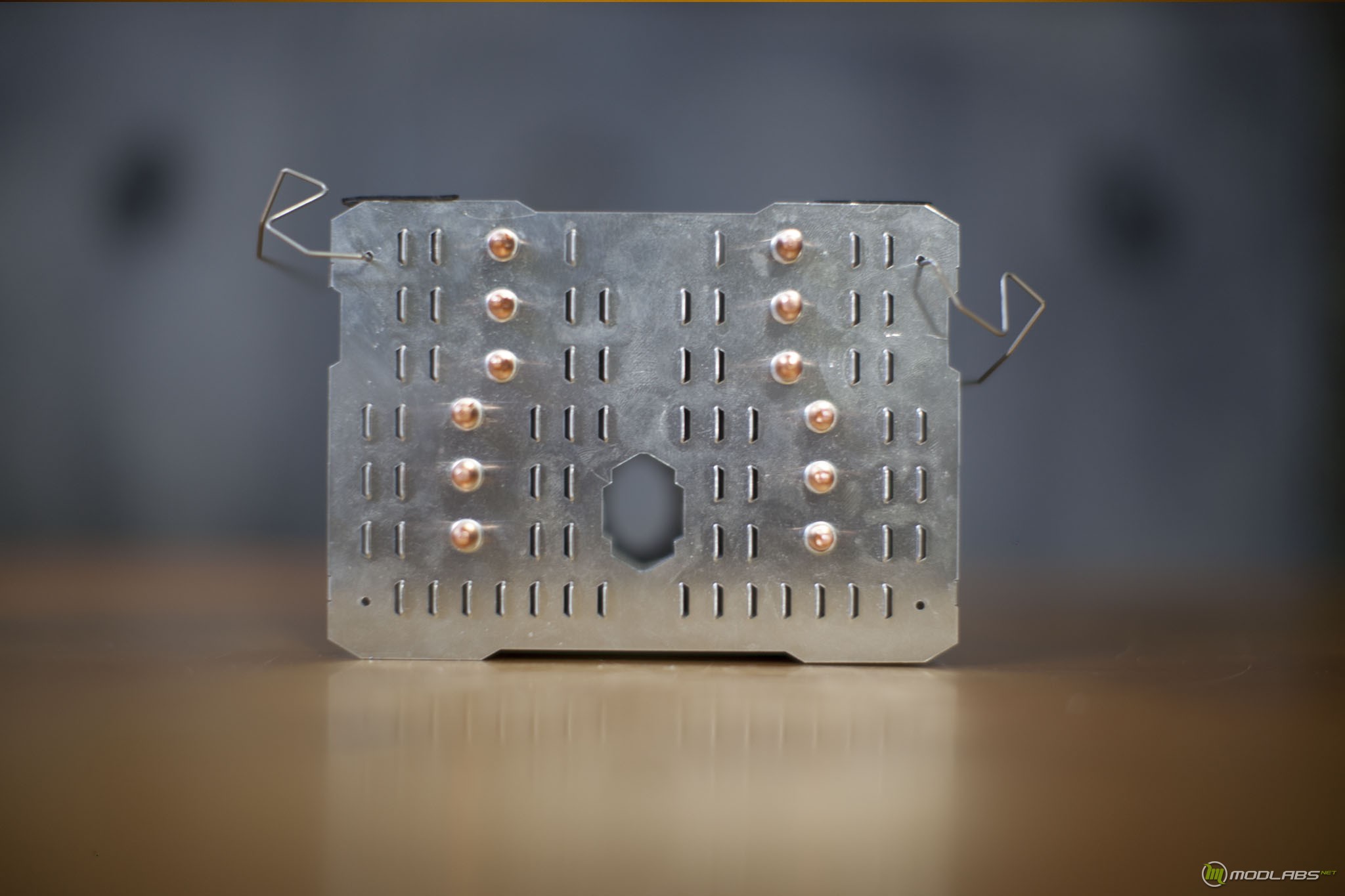

Раз уж я собрал всю эту конструкцию, не могу не поделиться впечатлениями. Коротко. Монтаж кулера прошёл как по маслу. Качественное основание, удобная установка, надёжное крепление, не вызывающее прогиба текстолита, и в качестве приятного бонуса – отвёртка с намагниченным наконечником в подарок. По окончании установки процессора, памяти и системы охлаждения, я решил проверить плату на работоспособность. Благо, интегрированная графика позволяет это сделать без необходимости втыкать что-либо ещё.

Первый старт прошёл успешно. Процессор определился, память – тоже. На фото видно, что система запускалась процессором Pentium D 950 и с двумя модулями памяти. При установке второй пары проблем также не возникло, однако, несмотря на поддержку процессором  EM64T (x86-64), полный объём памяти системой не используется, нам доступно лишь немногим более 3 Гбайт. Сей факт, хоть и расстраивает натуру максималиста, всё же не столь критичен. В те времена этой болезнью страдали и все известные мне одноклассники данной платы для процессоров AMD. Я тестировал несколько плат на базе nForce 3 Pro 150. Куда деваться, времена такие были.

После первого старта нужно было немного перевести дух и прикинуть возможные проблемы, которые неизбежно проявят себя при установке такого количества комплектующих в корпус. Первое, с чего я начал, так это подобрал звуковое железо для использования в среде MS-DOS, поскольку размещение большого количества плат ISA в системе лишь с двумя соответствующими разъёмами гарантированно вызовет трудности.  Итак, первой ISA звуковушкой станет Sound Blaster AWE 64 Gold + переходник SIMMConn для использования обычного модуля SIMM на 32 Мбайт, который нужен для хранения банков инструментов в среде Windows 9x. Настоятельно рекомендуется использование модуля памяти со скоростью доступа не более 60 нс, в противном случае возможен треск и заикания при проигрывании MIDI. Переходник с конструктивной точки зрения реализован не идеально, можно было и PCB иначе развести и сам модуль памяти установить под наклоном, однако я не такой уж большой фанат использования MIDI банков для AWE под Windows, а посему искать родной модуль, да ещё и на 32 Мбайт, не стал. В любом случае этот переходник работает отлично, а механические особенности никак не повлияли на установку в систему. К особенностям самой AWE 64 стоит отнести немного иное звучание OPL синтезатора. Дело в том, что первые звуковые платы Creative использовали оригинальные чипы Yamaha OPL2/OPL3, пусть даже и с изменённой маркировкой. Потом инженеры Creative сделали свой клон оригинального OPL, который при детальном прослушивании всё-таки отличается от Yamaha OPL-3. C одной стороны, звук получился более объёмным, с другой – пропала мягкость звучания и добавились металлические оттенки. Здесь хочу пояснить, чем обоснован такой выбор, ведь отличным решением вполне мог бы стать AWE 32 CT-3900 с дополнительной памятью, на стороне которого такие положительные особенности, как отсутствие PnP, а также настоящий Yamaha OPL-3.

Дело в том, что вместе с Sound Blaster AWE я планирую использовать Sound Blaster Pro (2, он же “new”), который должен решить не только проблему совместимости с играми, некорректно звучащими на SB 16 (Wolf 3D, например), но и дать возможность слушать оригинальную OPL-2/3 музыку. И лишь в том случае, если AWE64 Gold и Sound Blaster Pro не уживутся вместе по тем или иным причинам, я буду использовать AWE 32 CT-3900, который, кстати, тоже не лишён минусов: проблемы с DSP, высокий уровень шума. Этих недостатков лишён AWE 64 Gold, да и он компактнее. И пока этот вопрос в подвешенном состоянии, мой выбор – “золотая” AWE 64.

Что же касается Sound Blaster Pro, то пока решение на 100% не проработано. В идеале я бы хотел разместить на борту оригинальный Sound Blaster Pro 2 CT-1600, однако на данный момент плата не определяется в системе ни при каких обстоятельствах, зато работает на ANOVO AIMB-865 (правда не так хорошо, как необходимо. Разбираюсь). Именно поэтому велика вероятность использования неоригинального железа, полностью совместимого с SB Pro, выбор которого я временно отложил, поскольку есть множество других, более приоритетных направлений.

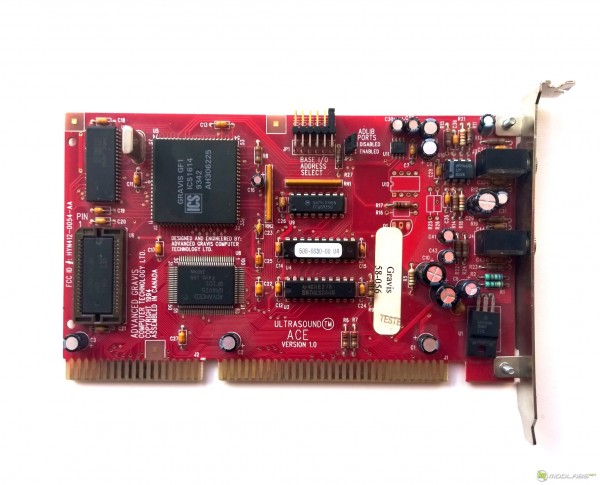

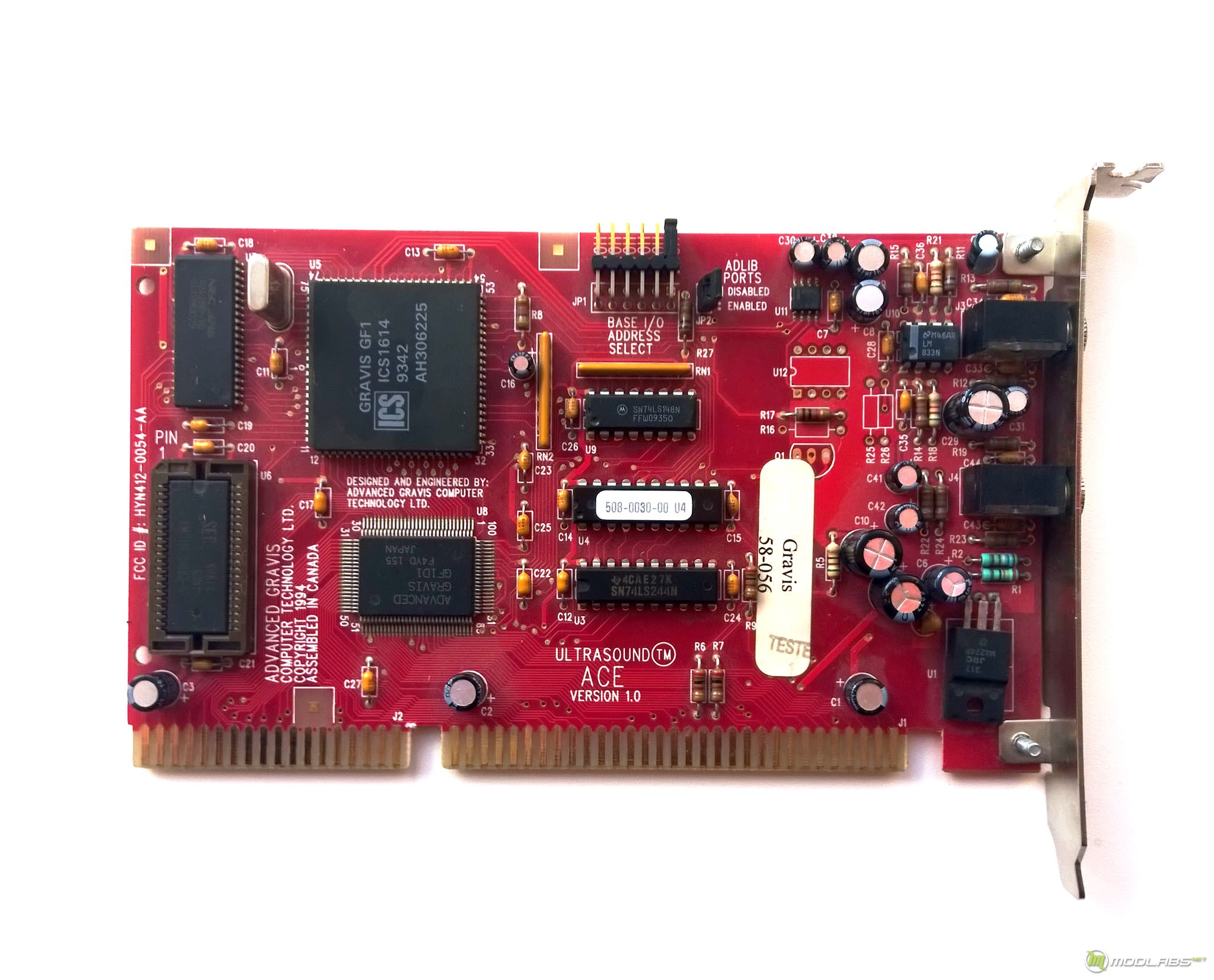

В некоторых играх, в том числе и культовых творениях ID Software, максимальное качество звуковых эффектов доступно только на карточках производства Advanced Gravis Technology. К сожалению, или к счастью – не знаю, но все материнские платы на базе Intel 865 + ICH5 имеют проблемы совместимости с платами Gravis Ultrasound PnP. Так что для своей системы я использовал GUS ACE - решение отличное со всех точек зрения, поскольку обладает отличной совместимостью с играми для GUS, а также не несёт на борту множество ненужных интерфейсов и чипов. Чистый Ultrasound, который бывает очень нужен для достижения максимального качества звука.

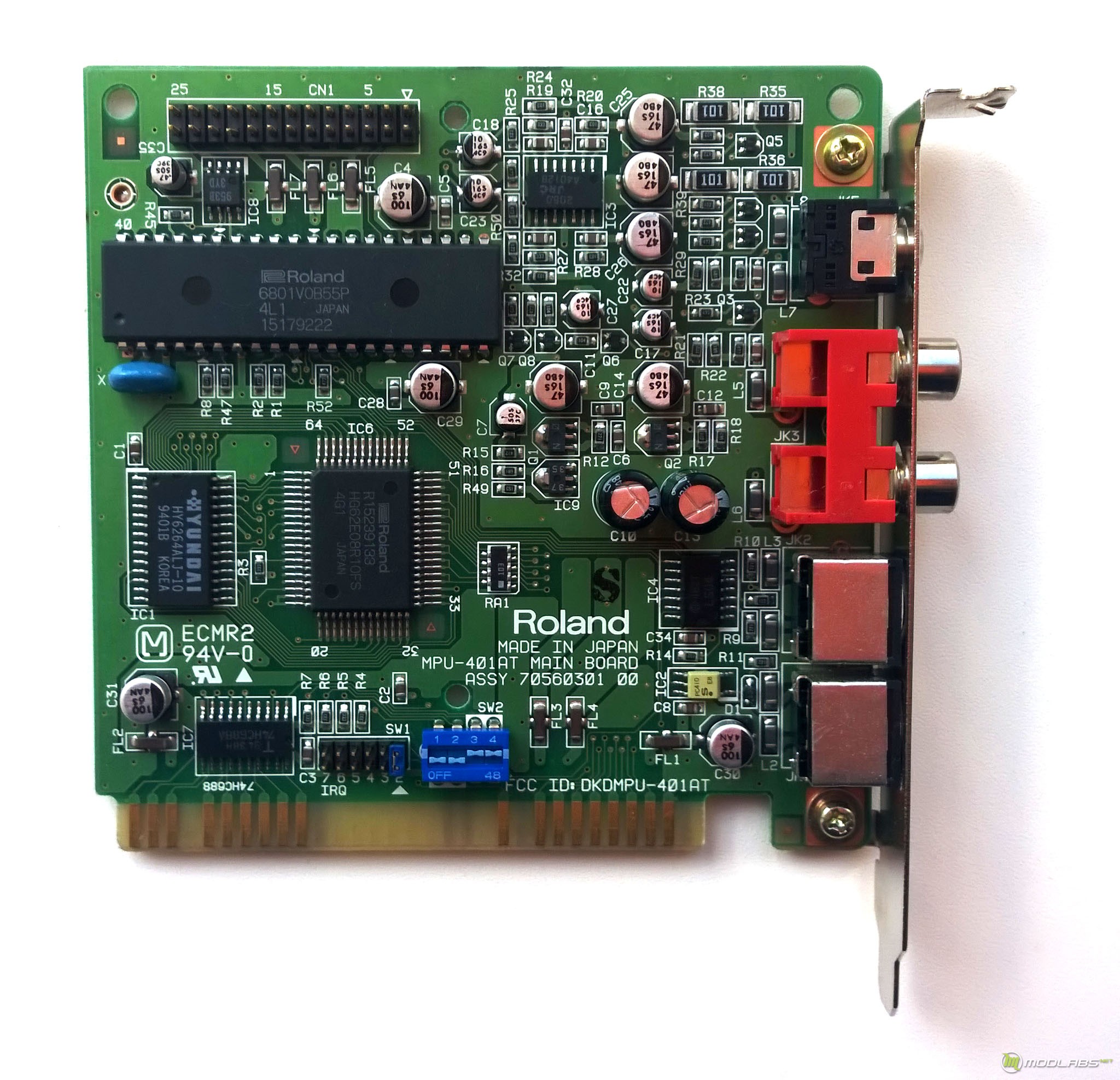

А теперь расскажу о решении, которое позволяет мне работать с внешними General MIDI / MT-32 синтезаторами, так необходимыми любому любителю ретро. Восьмибитный ISA контроллер MPU-401 от Roland – MPU-401/AT. Имеет 100% совместимость с MPU-401 и поддерживает Intelligent Mode, необходимый для некоторых старых игр вроде легендарных Space Quest от Sierra. Пожалуй, это одно из лучших решений такого типа. Помимо возможности подключения внешних блоков, MPU-401/AT позволяет подключать дочерние MIDI платы на специальную гребёнку, которой как раз нет на AWE 64 Gold. Моё счастье, что материнская плата обладает двумя портами ISA. Это позволило мне преодолеть трудности при установке платы в корпус. Об этом чуть позже, а пока – посмотрите на фото. Я смог найти почти новую плату с коробкой и документами.

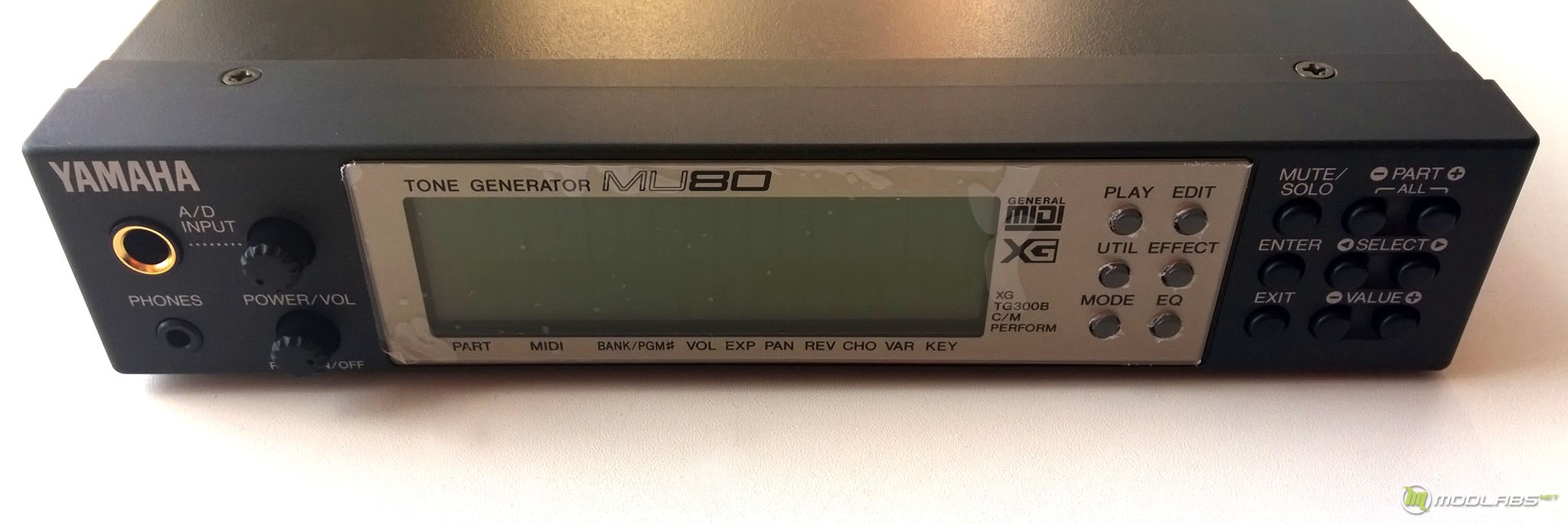

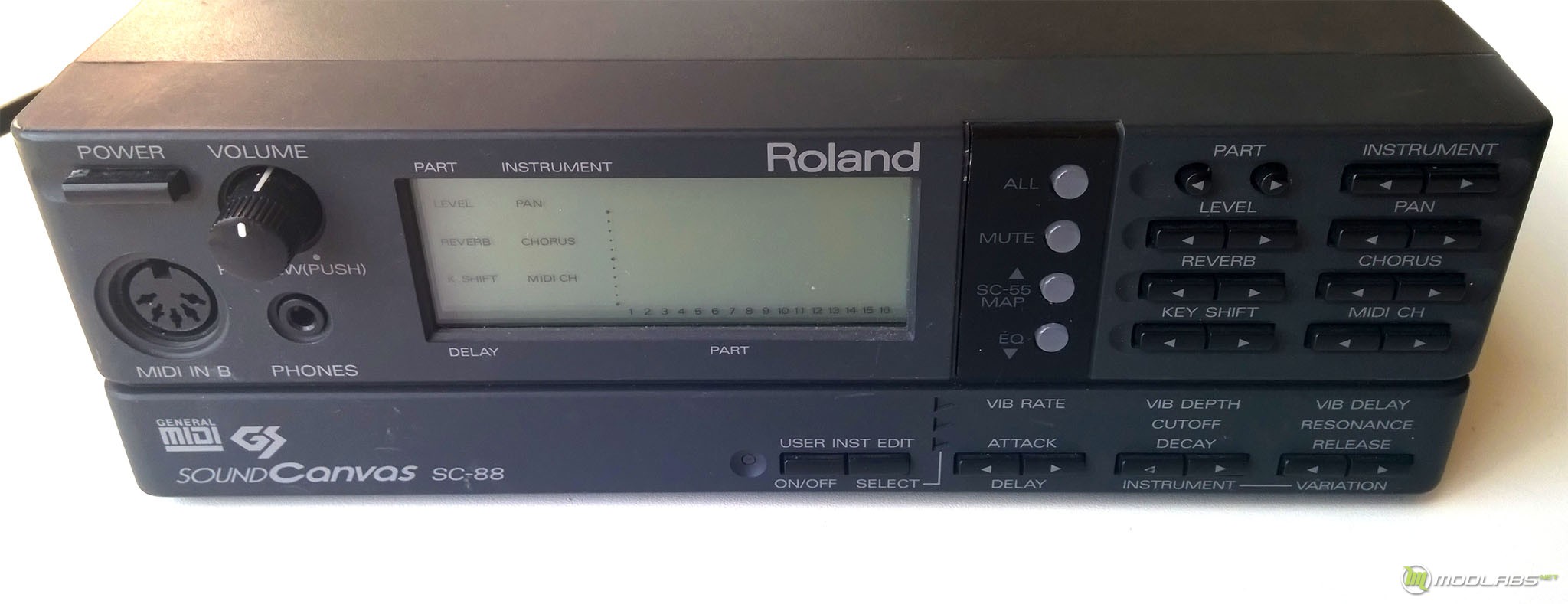

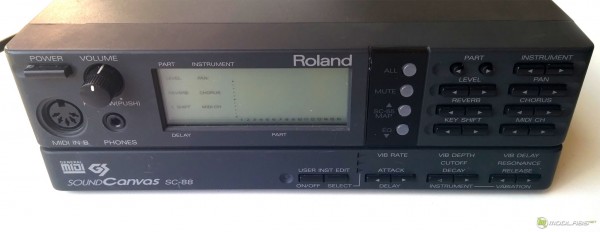

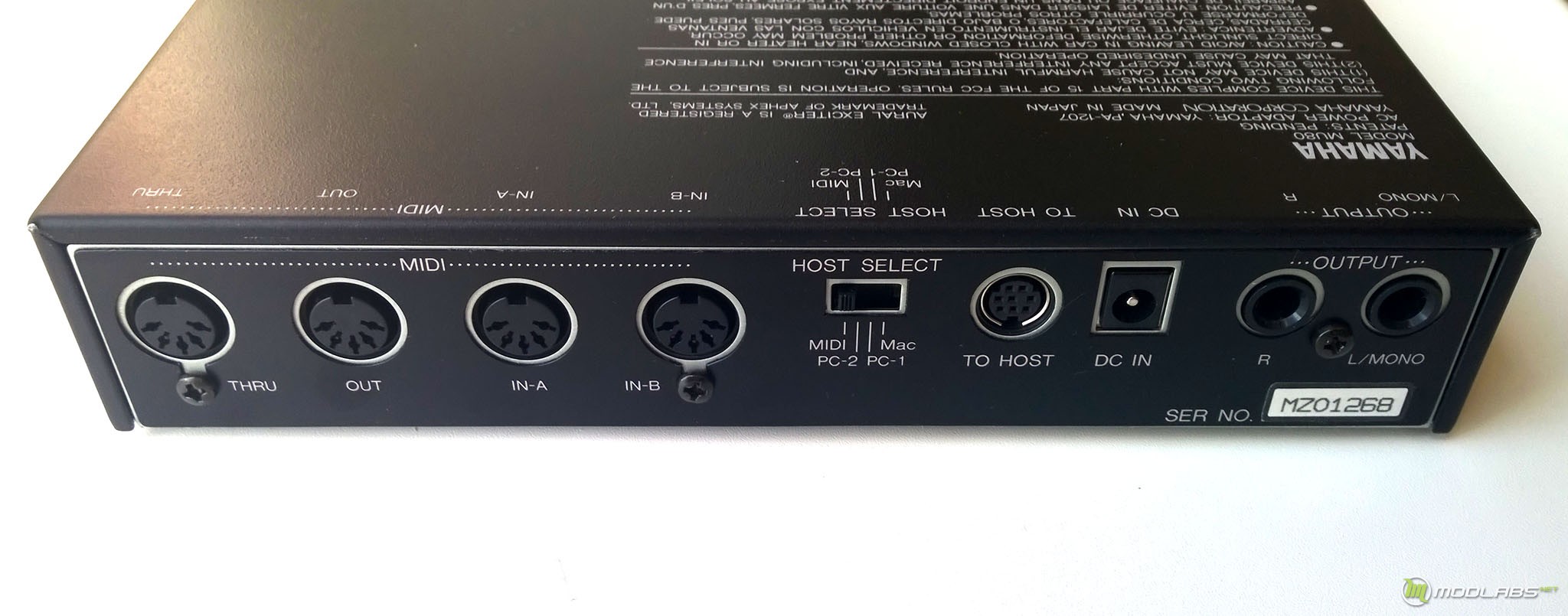

Теперь о внешних блоках. Всего их насчитывается 5 штук: три блока Roland MT-32 разных версий, ещё два – это Yamaha MU-80 и Roland SC-88. Использование трёх MT-32 обусловлено специфическими особенностями разных ревизий этого синтезатора. Для максимальной совместимости с играми, без компромиссов и “но”, я собрал все три таких блока. Не буду тратить ваше время на подробный рассказ, тем более, всё уже сказано до меня вот здесь. В свою очередь, MU-80 от Yamaha и SC-88 от Roland – попытка услышать лучшие варианты звучания General MIDI игр, ни больше, ни меньше. Оба синтезатора создают особую атмосферу в играх. Поверьте, однозначно сказать, что лучше, вряд ли возможно – нужно слушать и то и другое.

Внешние блоки в расчёт не берём. Итого: 4 ISA устройства при наличии всего 2-ух портов на материнской плате. "Вот это подстава" – скажете вы, и будете правы. Но и тут можно выкрутиться. Существует такая вещь как ISA Riser, он же расширитель. Требуется наличие всего одного ISA слота, чтобы превратить его в 4. Круто? Да! Для скептиков скажу, что первоначальное тестирование этого райзера прошло на материнской плате ASUS P3B-F с одним ISA слотом, проблем совместимости выявлено не было, как и проблем с подачей питания. Дело в том, что старые ISA платы конца 80-х годов несли на себе массу прожорливых элементов, а значит – запас прочности по питанию у ISA определённо есть. А поскольку я использую несколько новых ISA звуковых со сравнительно низким энергопотреблением, проблем быть тем более не должно. В общем, вот он, мой чудо переходник.

Тут бы и продолжить дальше, ан нет… Внимание читателя обращу на тот факт, что ISA райзер поворачивает гребёнку установленных в него плат ниже последнего ISA слота материнской платы, а это означает, что в корпусе должно быть место под материнкой, причём место свободное! Такое положение дел существенно ограничивает нас в выборе корпуса, однако и эту проблему удалось решить. Для своей ретро-системы я использовал универсальный корпус-конструктор Antec LanBoy Air, подаренный мне прошлым летом компанией-производителем. Без переделок не обошлось, но они оказались минимальными и заняли примерно 7 минут чистого времени.

Дело в том, что LanBoy Air позволяет устанавливать блок питания как вверху, над материнской платой, так и внизу – под ней. У меня БП как раз стоял внизу. Его я выкрутил, снял крепёжную рамку, и, примерив, понял, что висящие вниз ISA платы даже не упираются в основание корпуса, а значит, при необходимости, есть возможность использовать и более высокие ISA карты. Однако установке ISA “звуковух” мешает часть металлической панели, к которой прикручиваются все платы расширения. В эту панель упирались Game-порты AWE 64G. Поскольку для подключения джойстика я собирался использовать только PCI звук, доступ к игровым портам на ISA картах для меня не критичен. Поэтому я отметил линию среза и, сработав отрезной машинкой, спилил часть мешающей мне стали.

Остальные манипуляции с доработкой корпуса я опишу дальше, а пока продолжу описание комплектующих. В качестве основного графического ускорителя для старых игр (MS-DOS и Windows 9x) будет использоваться Voodoo 5 6000, а в качестве графики для игр, работающих под Windows XP и Vista, я решил использовать самую быструю AGP карту из доступных – Sapphire Radeon HD 3850 AGP 512 Мбайт. Обе эти карты по-своему уникальны. Первая – представляет собой инженерный сэмпл так и не вышедшего короля 3D графики образца 2000 года, вторая – была последней попыткой производителей продлить жизнь старым компьютерам с шиной AGP.

Какие бы результаты не показали эти карты в тестах, скажу, что лучшего я для себя вряд ли могу пожелать. Другой вопрос, что заставить работать оба эти ускорителя одновременно задача хоть и осуществимая, но связанная с рядом трудностей. В первую очередь нужно позаботиться о наличии специального переходника, который носит простое и незамысловатое название – AGP2PCI. Этот переходник был специально разработан испанским любителем ретро – Оскаром Бареа (osckhar) для Voodoo 5 6000, о чём красноречиво свидетельствует надпись на текстолите. Подробнее о переходнике вы можете прочитать здесь и здесь, об архитектуре Voodoo 5 6000 и чипа Napalm – здесь, а я продолжу.

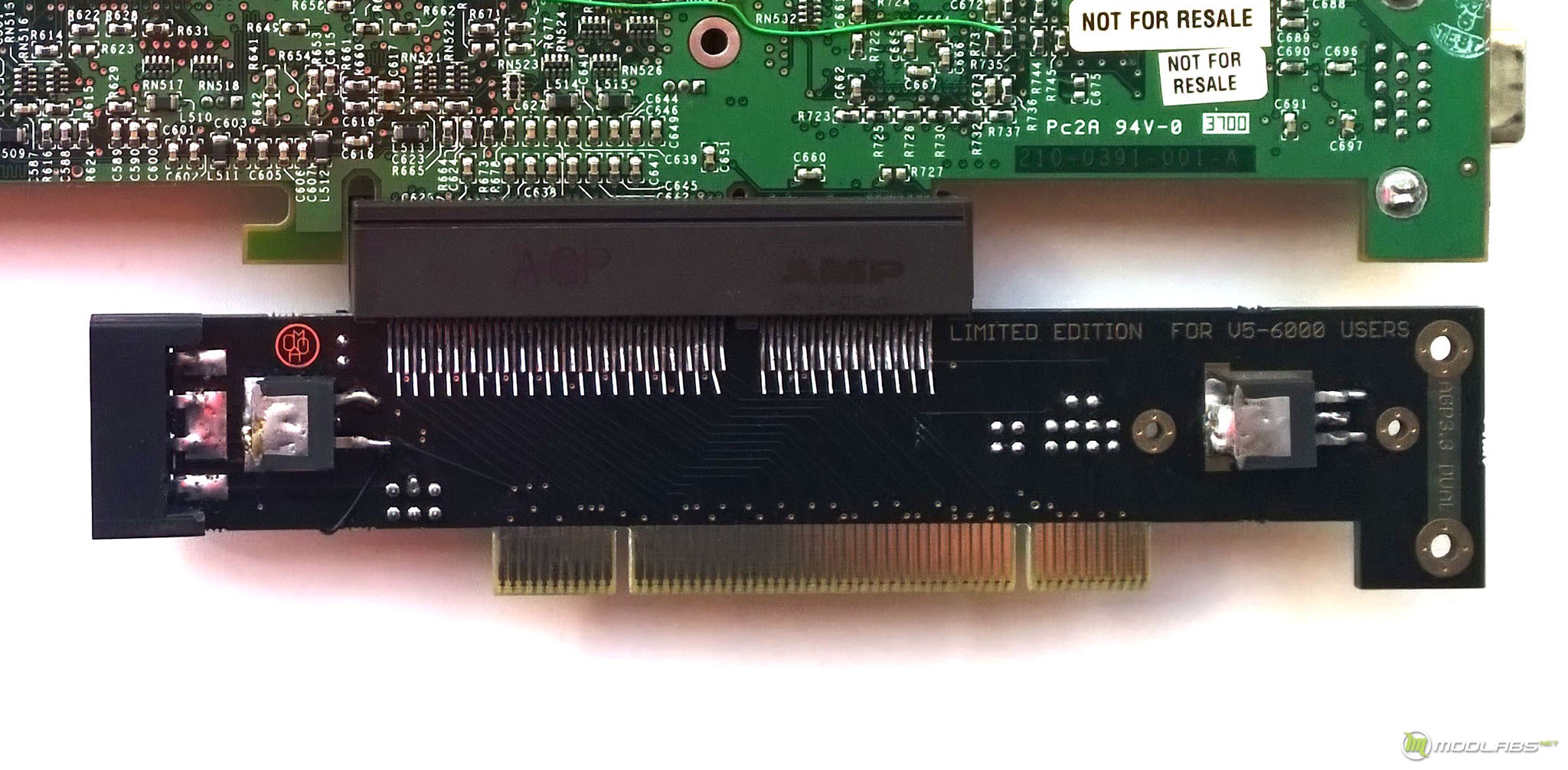

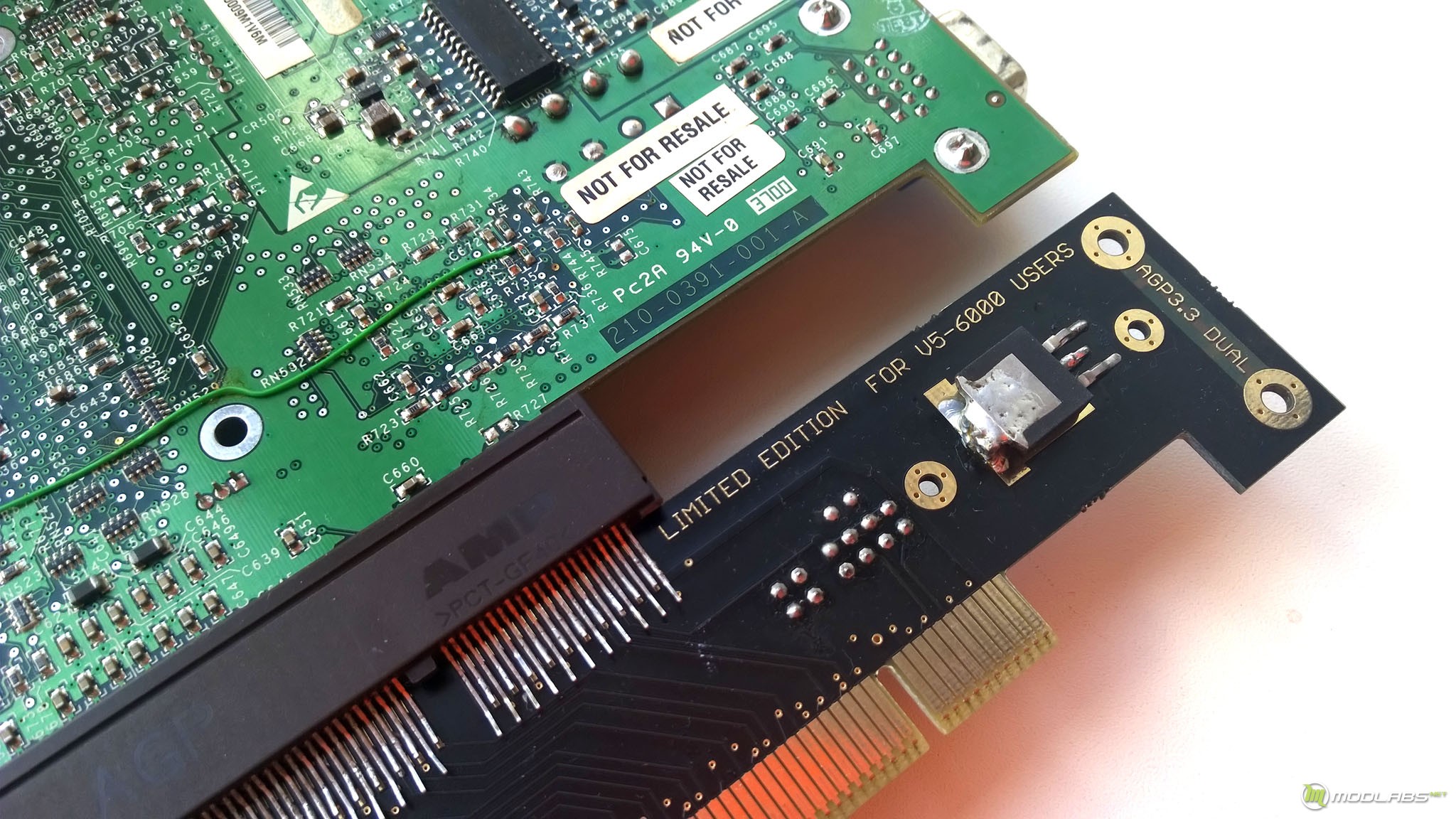

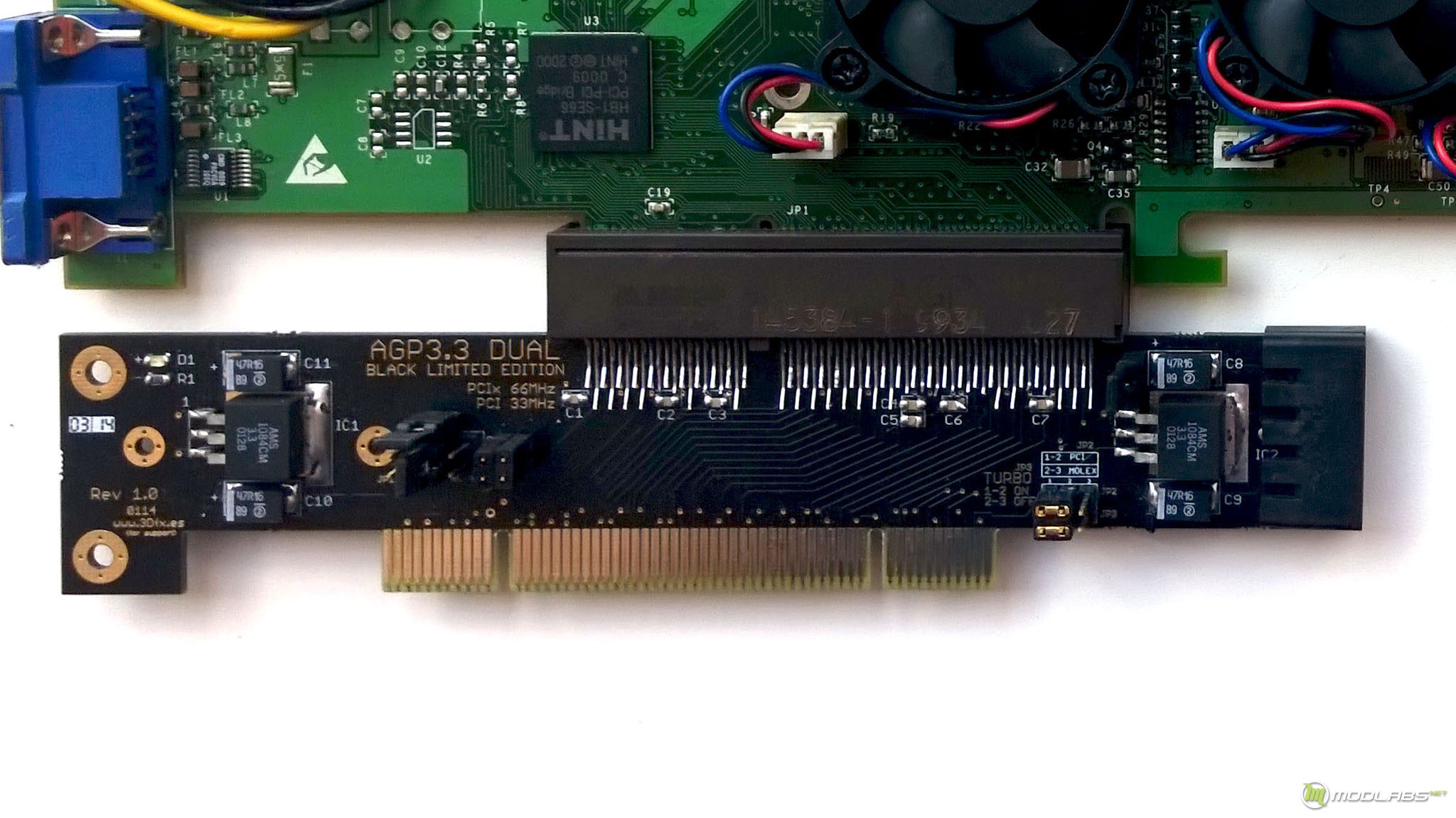

После покупки переходника я начал его тестировать с разными материнскими платами. Так сказать, на совместимость. В процессе тестирования выяснилось, что элементы питания, используемые на переходнике, достаточно сильно нагревались при работе Voodoo 5 6000 в 3D, особенно когда было активно полноэкранное сглаживание 8x. Результат при перегреве был один – чёрный экран, затем пару секунд работы – и снова чёрный экран. Подробнее о моих попытках дойти до сути проблемы вы можете прочесть в этой теме нашего форума. Для тех, кто хочет сразу знать что к чему, отвечу, что проблема была успешно решена благодаря трём простым действиям: подача питания к переходнику осуществлялась не от слота PCI (как это реализовано по умолчанию), а напрямую от блока питания, кроме того, на обратную сторону платы, прямо напротив самых горячих элементов, был установлен радиатор, наконец, благодаря особенностям корпуса я смог организовать дополнительный обдув самой видеокарты и переходника. Чуть позже Оскар прислал мне переработанную и улучшенную версию AGP2PCI на чёрном текстолите. Теперь всё работает отлично без каких-либо дополнительных манипуляций.

После всех этих модификаций я снова начал тестовую сборку ПК, пока без дополнительной периферии, полноценного звука и с торчащим “на улице” блоком питания. Всё прошло удачно. Система стартовала, тесты стабильности не падали даже под нагрузкой – порядок.

Следующим шагом является размещение PCI звука. Сделать это не составляет особого труда, однако свои нюансы присутствуют. В качестве PCI аудио я хотел использовать решение на базе Aureal Vortex 2. Именно эти карты я считаю лучшими с точки зрения 3D звука в играх, поскольку они позволяют в полной мере ощутить в наушниках игровую панораму и, что особо важно, в отличие от плат Creative Sound Blaster Live! 5.1 / Audigy, звуковушки на основе Vortex 2 дают возможность определить местонахождение источника звука не только по горизонтали, но и по вертикали. Справедливости ради, отмечу, что с платами Creative куда меньше программных проблем. Для них создано большее количество драйверов и в музыке они звучат более сочно, но, при этом для меня звук Vortex 2 в играх – эталон качества. Ну а поскольку собираемый компьютер в большей степени создан для игр, Vortex 2 стал моим личным стандартом.

После того, как я определился с аудио процессором, пришла пора выбирать саму плату, поскольку на базе чипа AU8830 выпускалось несколько разных вариантов, в том числе от Diamond, Turtle Beach и, позже, от самой Aureal. Все они отличаются по размеру PCB и расположению элементов, однако большой разницы в звуке между этими решениями нет, а потому – нет особой разницы в том, какую карточку поставить. Всё решили конструктивные особенности системы, с которыми пришлось столкнуться после доработки переходника AGP2PCI.



Первый слот PCI остаётся в резерве на случай увеличения СО Radeon HD 3850 в размерах (замена охлаждения для этого ускорителя - процедура почти обязательная, в противном случае шум и нагрев не оставят в покое). Второй слот PCI занят самим AGP2PCI переходником и Voodoo 5 6000. Свободным остался лишь PCI#3. В силу особенностей конструктива ISA платы Roland MPU-401/AT, её пришлось ставить не в райзер, а в слот ISA#1 на материнской плате, так что её заглушка перекрыла выходы на заднюю панель для PCI#4. Если упростить всю эту литературную конструкцию и объяснить более внятно, получим такое распределение:

•  Слот AGP: Sapphire Radeon HD 3850 AGP 512 Мбайт;
•  Слот PCI#1: В резерве;
•  Слот PCI#2: AGP2PCI + Voodoo 5 6000 AGP 128 Мбайт;
•  Слот PCI#3: Aureal Vortex 2 (AU8830) производства Turtle Beach;
•  Слот PCI#4: Панель выводов закрыта выходами платы Roland MPU-401/AT.

Почему я остановился на плате Turtle Beach? Причина банальна. Находясь сразу за Voodoo 5 6000, оригинальное решение Aureal или плата Diamond так или иначе перекрывали доступ свежего воздуха то к чипу HiNT на Voodoo, то даже к первому GPU (при установке платы Diamond). Это, конечно, не было настолько критично, как сразу может показаться, однако я перестраховался и поставил более компактную карту Turtle Beach. Для двухканальной системы или наушников она ничуть не уступает по качеству звука своим собратьям.

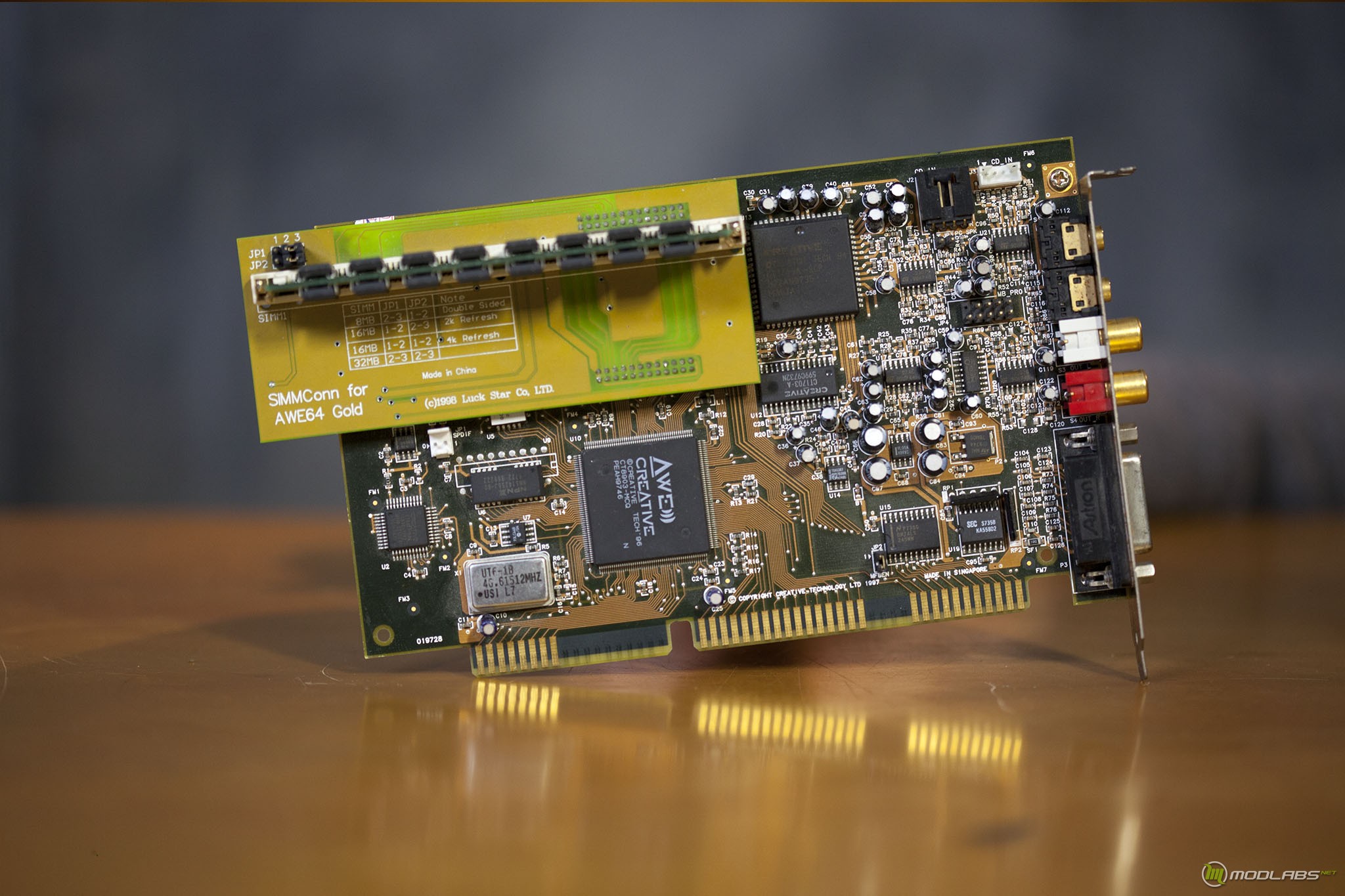

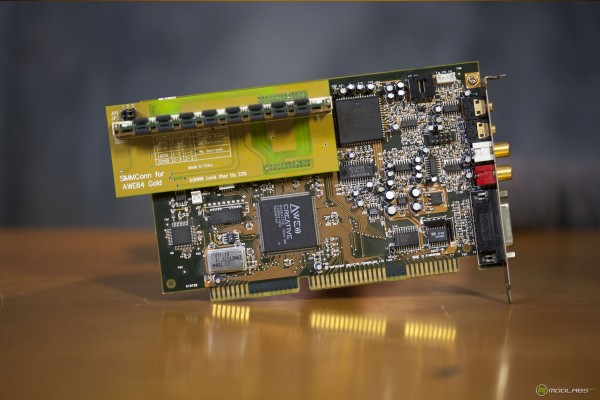

До финализации сборки осталось ещё немного. Нужно закрепить ISA платы, установленные в райзер. Для этого из старой пластиковой пластины я сделал прижимной мостик, а из корпусной заглушки я сделал зажим для AWE 64G, высота PCB которой немного отличается от оной для GUS ACE, прижатых пластиной. В результате платы не двигаются даже при подключении сигнальных кабелей. То, что надо, взгляните:

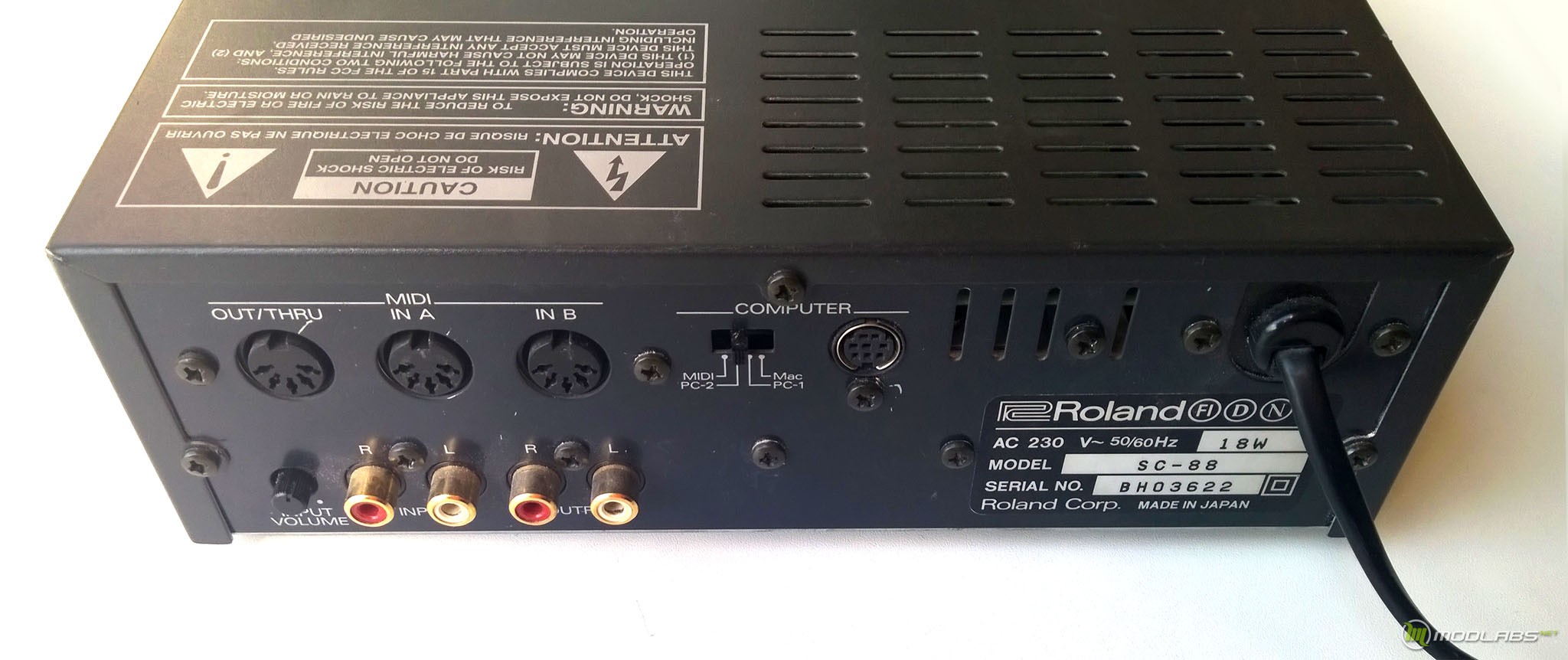

Теперь мне нужно подключить внешние MIDI блоки – Roland SC-88, Roland MT-32 (три штуки) и Yamaha MU-80. Все они будут установлены прямо на корпус. Коммутация происходит достаточно просто. MIDI выход MPU-401/AT соединяется с MIDI входом MT-32, затем Pass-through выход MT-32 подключается к MIDI входу второй MT-32 и так далее… Все коробочки подключаются к внешнему микшеру, где уровни выходного сигнала я и регулирую. О конструктивных особенностях и отличиях разных ревизий MT-32 можно узнать по ссылке, данной мною выше. Теперь надо решить задачу вывода звука со всех этих источников сигнала на одни наушники или колонки. Нет ничего проще! Вот он, микшер Edirol M-10MX. Именно этот девайс собирает звук изо всех звуковых карт и MIDI блоков и осуществляет его трансляцию на мои любимые наушники AKG K-181DJ.

Наконец, чтобы вся конструкция работала тихо и при этом не перегревалась, я затеял тотальную замену вентиляторов во всём корпусе. Используемые мной решения Zalman не оправдали себя: хрупкие коннекторы, а также впервые на моей памяти сгоревший без видимых причин вентилятор 120 мм – не порядок. Для решения этого вопроса я отправил письмо в австрийское представительство компании Noctua. К моей радости, они согласились выделить для моего проекта целый набор вентиляторов типоразмера 140, 120 и 40мм. Их я собираюсь использовать для организации охлаждения внутри корпуса, а также охлаждения процессора и моей ненаглядной 3dfx Voodoo 5 6000.

Как и все продукты Noctua, приехавшие ко мне “вертушки”, оформлены просто великолепно. Описания сделаны подробно. Используемые при производстве материалы, как самих вентиляторов, так и упаковок, производят приятные впечатления. По всему видно, что производитель заботится о тех, для кого предназначается эта продукция. Создаётся неподдельное впечатление, что эти продукты созданы для ПК премиум класса. После включения системы и проведения очередных тестов на стабильность я смогу охарактеризовать эффективность и уровень шума, а пока – ставлю эту красоту в корпус.

Вертушки Noctua в деталях

• С подробными характеристиками этих вентиляторов вы можете ознакомиться на сайте производителя. Я делал свой выбор на основе рекомендаций, размещённых по этой ссылке. Вот на чём я остановился:
• Два 120 мм вентилятора Noctua NF-S12B использовались для подачи холодного воздуха через переднюю панель Antec LanBoy Air и один для отвода тепла с обратной стороны этого корпуса.
• Два 120 мм вентилятора Noctua NF-F12 PWM использовались для подачи холодного воздуха через боковую панель Antec LanBoy Air для охлаждения плат расширения, в первую очередь для Voodoo 5 6000 и переходника AGP2PCI.
• Один 40 мм вентилятор Noctua NF-A4x10 использовался для охлаждения радиатора AGP2PCI, ещё 4 таких вентилятора охлаждали графические процессоры Voodoo 5 6000.
• Два 140 мм вентилятора Noctua NF-A15 PWM использовались для снятия тепла с радиатора процессорного кулера Thermalright Macho Rev. A.
