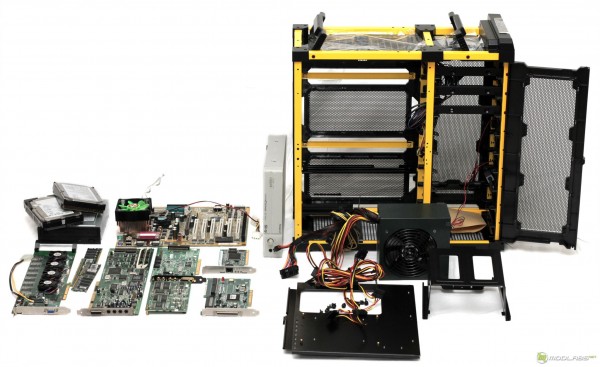

Отмечу, что фотосессия сделана для системы с процессором AMD Athlon + ABIT KT133A, хотя, на самом деле финальные тесты на стабильность проводились как для системы AMD, так и Intel.

Выбор корпуса для коллекционного компьютера – задача достаточно сложная. Корпус – самая тяжёлая и самая объёмная часть, его сложно доставлять из-за рубежа, легко поцарапать или помять. В общем, проблем с корпусами много. И потом, как поступить: собрать ли компьютер в старом тазике “той эпохи”, купить красивый и современный “ящик”, или сделать дом для своего ПК своими руками? Конечно, самым правильным, но и самым трудоёмким делом является самостоятельное изготовление корпуса, однако, далеко не всегда владелец такого ПК захочет и, самое главное, сможет всё сделать самостоятельно. Лично я остановился на золотой середине – приобрёл, а точнее, получил в дар от компании Antec современный корпус LanBoy Air Yellow. При выборе корпуса я руководствовался несколькими целями:

• Хорошая вместительность

• Возможность быстрой установки устройств

• Качественное охлаждение

• Хорошие возможности для обзора содержимого

Если с первыми тремя пунктами всё ясно, то последний, на мой взгляд, требует комментариев. Коллекционный компьютер должен жить и содержимое его должно постоянно быть на виду, иначе редкость и особый шарм железа превращается в старость и бесполезность. Я уже много раз ловил себя на мысли, что как только я убираю старинный компьютер под стол, мой интерес к нему постепенно угасает. Сейчас же хочется иметь возможность заглянуть внутрь, ещё раз посмотреть на то, что так долго собирал, и вновь просыпается интерес. Впрочем, всё индивидуально.

Выбирая современный корпус, удовлетворяющий всем требованиям, я обратил внимание на LanBoy Air в первую очередь потому, что как гласила реклама на сайте производителя, LanBoy Air может быть разобран до состояния “скелета”.

Коробка LanBoy Air не пестрит излишествами, всё внимание покупателя сосредоточено на корпусе и его особенностях. Производитель выделяет гибкие возможности по сборке и расположению компонентов, качественное охлаждение и модульную структуру.

Корпус аккуратно упакован в мягкие тиски пенопласта и завёрнут в плёнку.

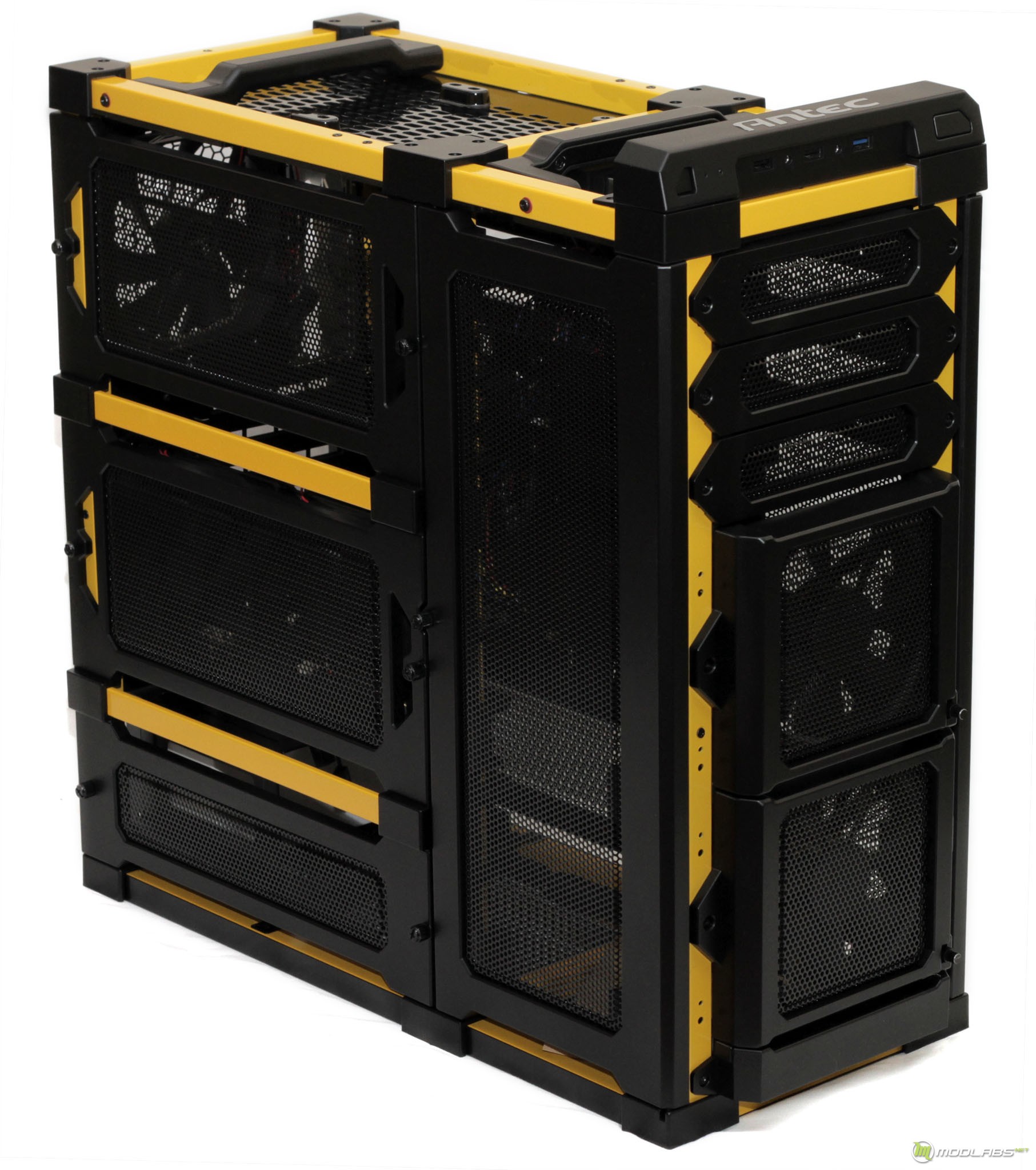

Внешне LanBoy Air выглядит как конструктор, что не далеко от реальности. В продаже есть два цветовых решения – синий и жёлтый. Я выбрал жёлтый, поскольку на логотипе 3dfx надпись бело-оранжевая, хотелось хотя бы примерного совпадения.

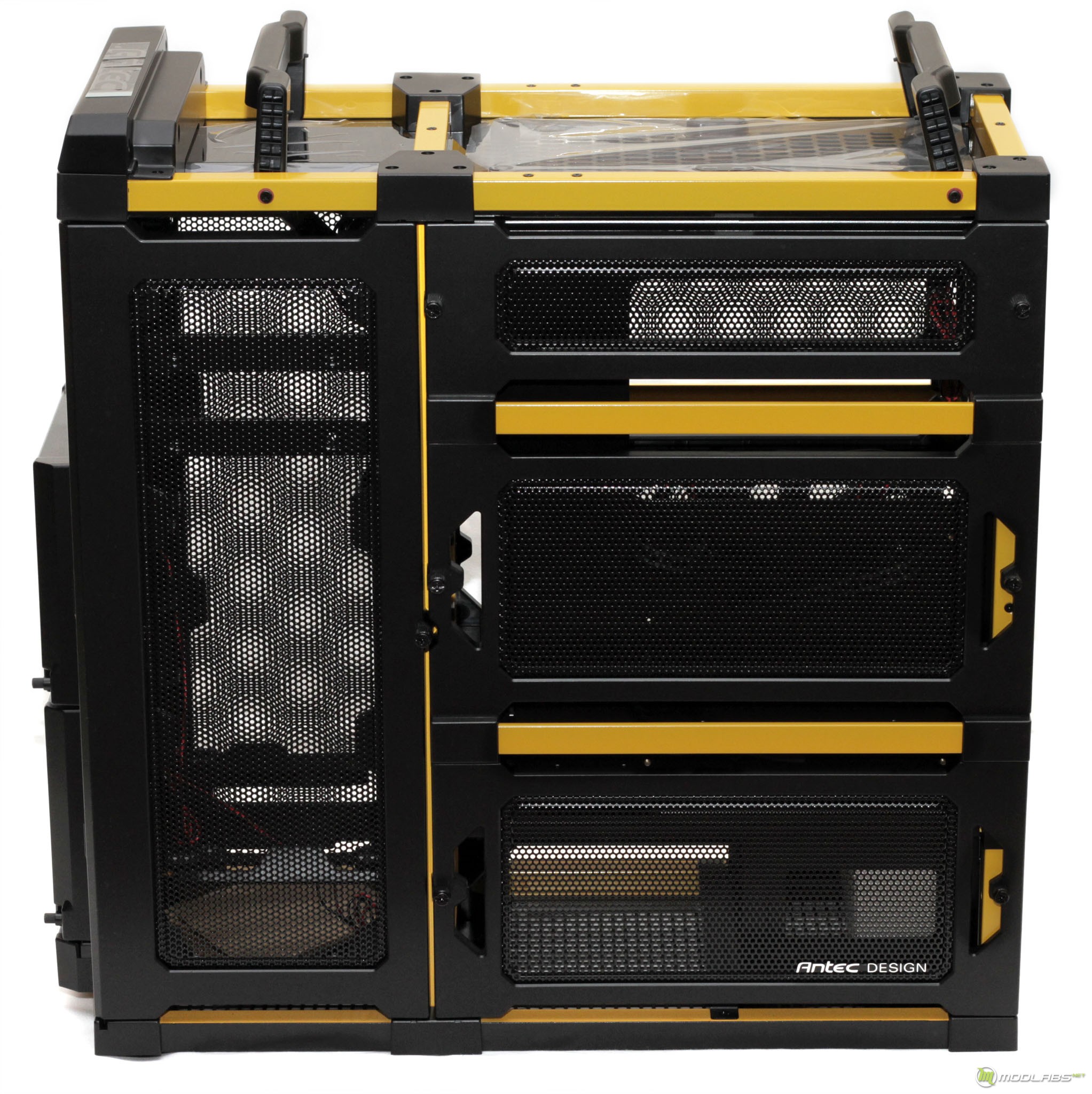

Само по себе имя LanBoy подразумевает перемещение системного блока с мероприятия на мероприятие, поэтому инженеры Antec предусмотрели наличие ручек для переноски.

Для того, чтобы разобрать LanBoy Air, достаточно взять в руки крестовую отвёртку. Передняя панель и боковые стенки корпуса легко демонтируются. Как я и говорил выше, LanBoy Air можно разобрать до остова, лишив боковых стенок и передней панели.







На передней панели всё максимально доступно и просто:

• Кнопка питания;
• Кнопка перезагрузки;
• Индикатор питания и индикатор активности жёсткого диска;
• Три разъёма USB (один из которых USB 3.0);
• Коннекторы для подключения наушников и микрофона;





Верхняя крышка корпуса хорошо приспособлена для размещения радиатора СВО. В отличие от многих других корпусов, которые были в моём распоряжении и в которых есть аналогичные приспособления, корпус LanBoy Air, по моему мнению, имеет лучшую реализацию этого крепления. Даже если радиатор не закреплён, “крышка” выглядит достаточно эффектно благодаря используемому материалу – чёрному глянцевому пластику.

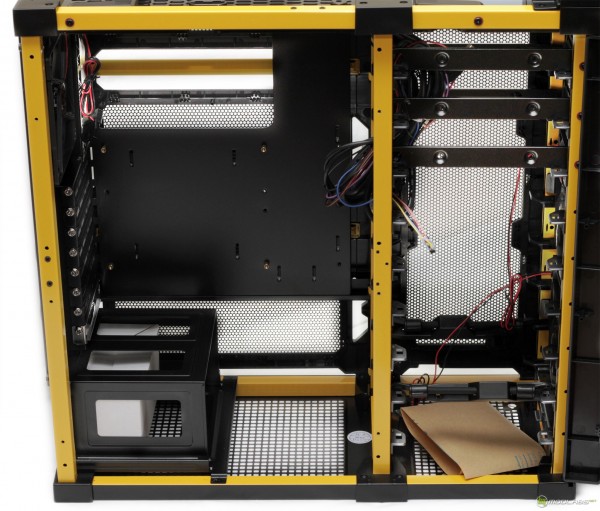

Процесс сборки проходит легко и непринуждённо. Для начала я удалил всё, что мне мешало.





В первую очередь, я закрепил материнскую плату на поддоне, затем поддон был размещён внутри LanBoy Air.





Блок питания можно установить как вверху, так и внизу корпуса, так что у владельца LanBoy Air всегда есть выбор. В моём случае я предпочёл разместить БП внизу. Благо длина проводов моего блока питания достаточна для аккуратной протяжки.





На обратной стороне поддона для МП закреплены три стяжки, которыми можно хорошенько прижать провода, протянутые от БП.

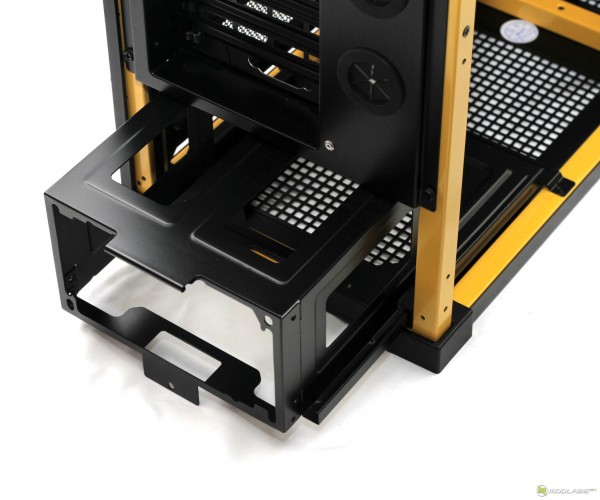

Блок питания устанавливается в специальный контейнер, который затем на салазках въезжает в корпус.





В качестве БП я использовал Antec EA-650 Green. Его более чем достаточно для питания моей системы, даже с большим запасом.

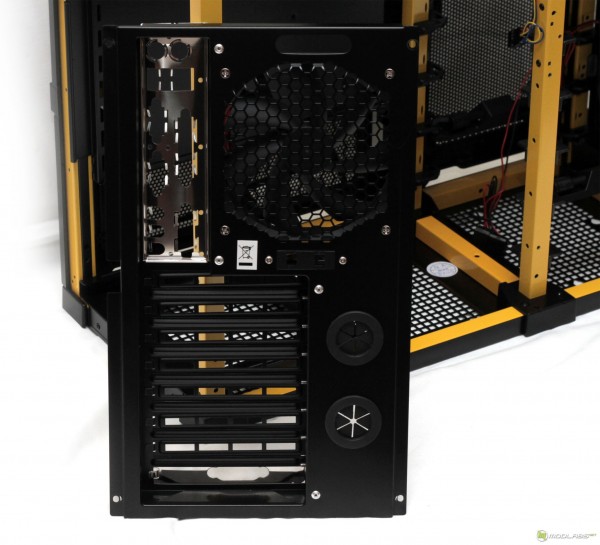

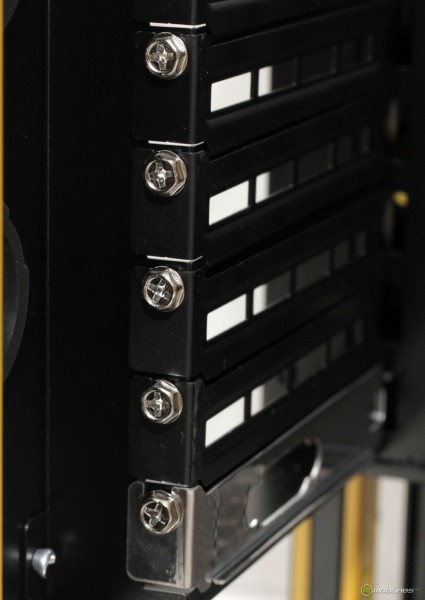

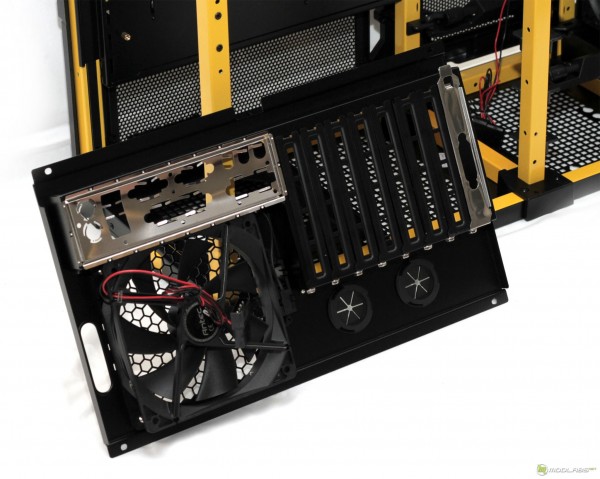

Панель выводов устанавливается отдельно. На ней, помимо стандартных отсеков, размещаются отверстия для шлангов СВО. Отвод тепла осуществляется силами 120-мм вентилятора.





На передней панели также установлены 120 мм вентиляторы, скорость вращения крыльчатки которых управляется специальным рычажком. Достаточно удобно.





Схема охлаждения у LanBoy Air – классическая: на передней панели вентиляторы забирают холодный воздух, прокачивают его через отсек с жёсткими дисками, а потом, уже нагретым, воздух выбрасывается за пределы LanBoy Air силами 120 мм вентилятора, установленного на панели выводов. У LanBoy есть ещё один путь для холодных потоков воздуха – через боковую стенку, на которой располагается пара 120 мм вентиляторов. При выборе корпуса я отметил этот факт. Для Voodoo 5 6000 дополнительное охлаждение будет весьма кстати, учитывая, что на PCB Voodoo 5 6000 располагается много горячих элементов.





После установки материнской платы и блока питания остаётся установить жёсткий диск и DVD привод. Благодаря особенностям LanBoy Air, 5.25 и 3.5 дюймовые устройства можно установить как параллельно плоскости материнской платы, так и перпендикулярно ей.





Для изменения положения 5,25 дюймовых устройств достаточно перекрутить металлические уголки, а в случае с 3,5 дюймовыми устройствами нужно иначе установить растяжки.

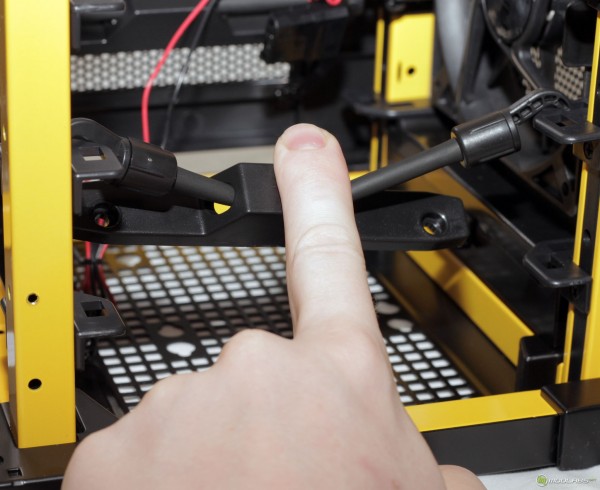

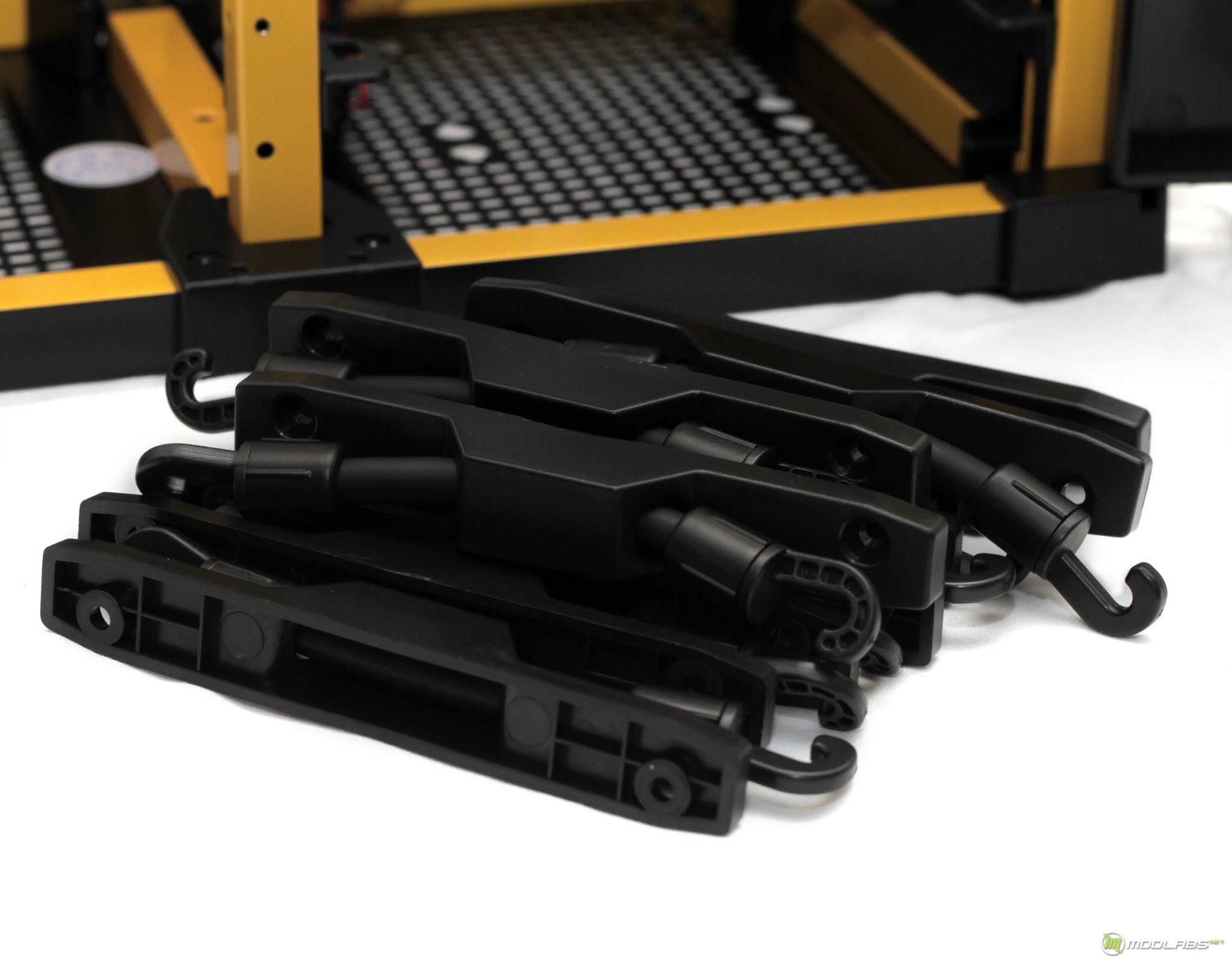

Жёсткие диски крепятся посредством эластичных растяжек, на которые нанизаны пластиковые скобы, к которым, в свою очередь, прикручиваются устройства. Я установил DVD привод и HDD перпендикулярно плоскости ABIT KT133A.





Наконец, всё собрано. Осталось лишь несколько штрихов. Учитывая огромную длину 3dfx Voodoo 5 6000 и Creative AWE-32 CT3900, эти платы, будучи установленными в корпус без дополнительной фиксации, начинают изгибаться.



Поэтому пластиковые крепления и растяжки пришлись кстати. Ну вот, наконец, Napalm FX собран. Пришла пора переходить к практическим испытаниям. В следующей главе мы увидим, смог бы ускоритель Voodoo 5 6000 взять корону, если бы всё-таки вышел в 2000-м году на рынок.... Ждите продолжения. Далее вы узнаете о том, какая конфигурация для Voodoo 5 6000 осталась в финале и, разумеется, увидите результаты производительности кучи видеокарт в различных разрешениях и с различными параметрами сглаживания.



Этот материал предлагаю обсуждать в Клубе Voodoo Masters.
