Невозможно сказать, какой тип тепловых трубок (ТТ) используется в вашем любимом кулере, просто взглянув на него снаружи. Многие производители умудряются так завуалировать истинную структуру ТТ за множеством маркетинговых названий и фич, поэтому даже если захотеть, сложно определить вид тепл. трубок у Вас в системе охлаждения.
Как вы, наверное, знаете, тепловые трубки представляют собой полые металлические (чаще из меди) трубки, которые эффективно переносят тепло из одного места в другое. Работают они благодаря небольшому количеству жидкости, содержащемуся в запечатанной трубе и находящемуся внутри в небольшом вакууме. Вакуум снижает температуру кипения рабочей жидкости, благодаря этому относительно небольшое повышение температуры вызывает испарение жидкости и, соотвественно, перемещение ее в парообразном виде к холодному концу тепловой трубки, где "хладоген" конденсируется обратно в жидкость. Затем внутренняя структура, а именно фитиль, помогает быстро вернуть рабочую жидкость обратно на горячий конец тепловой трубы под воздействием капиллярных сил.
Основным различием в строение ТТ чаще всего является именно разнообразная внутренняя структура, благодаря которой некоторые "Heatpipe" эффективнее, чем другие, но при этом у каждого вида есть свои недостатки, а также некоторые ограничения в отношении ориентации относительно земли и воздействия гравитации. Давайте рассмотрим три основных типа ТТ, которые на данный момент используется в компьютерной промышленности. Фотографии сотрудникам сайта Frostytech любезно предоставила компания Thermolab, создатель суперкулеров BARAM и BADA.

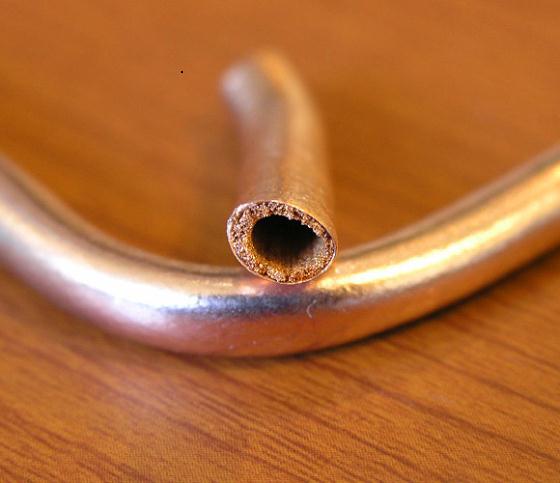

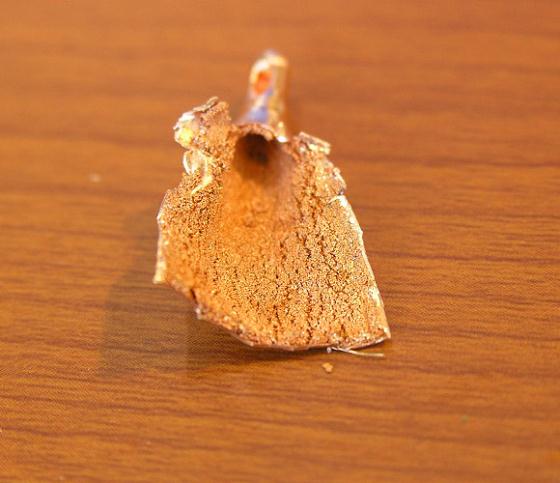

Порошок из меди, сплавленный на стенках трубки
Очень эффективная ТТ, но при этом и одна из самых дорогих в производстве технологий; практически нет ограничений по ориентации относительно земли.

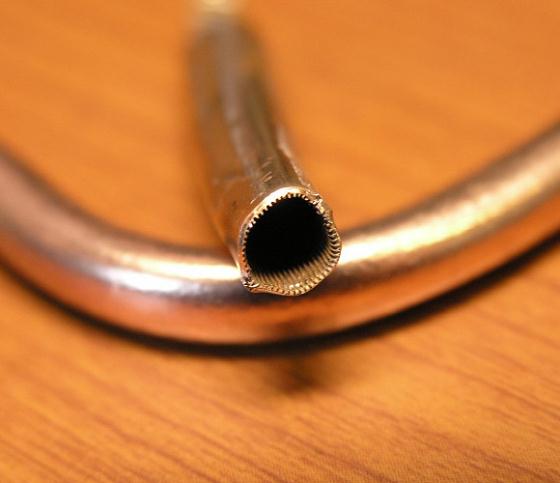

Фитиль в виде "желобков"
Капиллярный эффект осуществляется канавками на внутренней стороне тепловой трубки. В зависимости от формы канавок есть разница в производительности. Расходы на производство такого решения довольно низкие, но подобные трубки гораздо более восприимчивы к притяжению и могу по-разному работать в зависимости от ориентации. Компания Тhermolab заявляет, что вертикальная ориентация является наилучшей, и рекомендует не пренебрегать рекомендациями производителей относительно правильно установки кулеров на CPU.

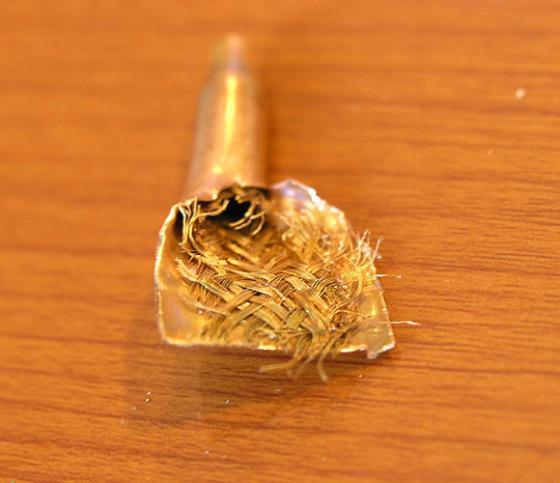

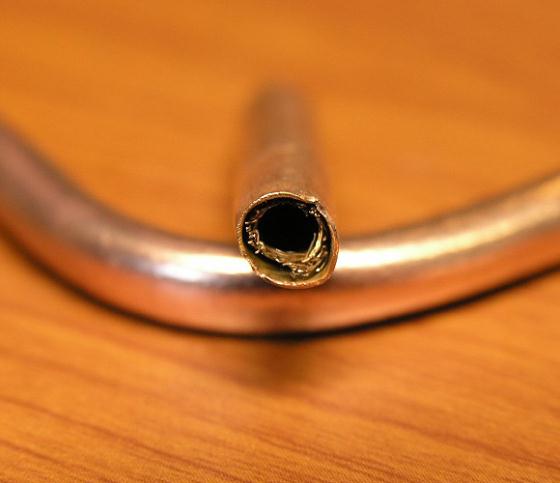

Металлических сетка
Самое распространенное строение тепловой трубки в процессорных кулерах. В роли фитиля выступает многослойная металлическая сетка; при этом решение не выделяется заоблачной ценой и имеет лучшее соотношение цена\производительность.
