Первой мы намажем нашу эталонную пасту, которую с успехом используем во всех тестах. Вы наверняка уже догадались, что речь идет об отечественной КПТ-8. Один из образцов «восьмерки» приобретался на киевском радиорынке. Начинки 10-кубового шприца обычно хватает на длительное время, но мы всегда берем пасту с запасом. Истинный производитель пасты неизвестен, какие-либо опознавательные знаки отсутствуют.

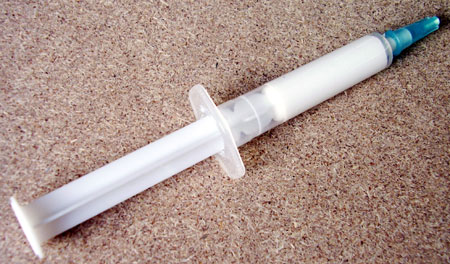

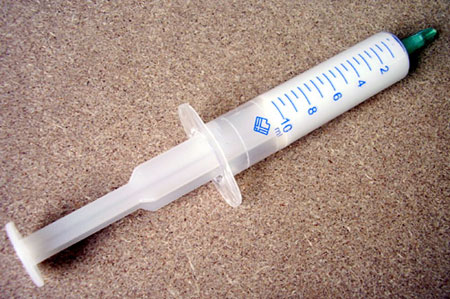

В обычные шприцы паста фасуется из большой емкости, и явно неподалеку от места последующей их продажи.
Данный образец КПТ-8 выдавливается с определенными усилиями, но при частом использовании к этому можно быстро привыкнуть.
На вид паста белая, не содержит никаких вкраплений, довольно густая.
После нанесения для корректного тестирования пасту необходимо размазать по поверхности тонким слоем. Для этих целей хорошо подходит израсходованная карточка для городских таксофонов, или же чистый палец пользователя :)
Обычно производители заявляют теплопроводность данного типа пасты в пределах 0,5-0,8 Вт/(м x K) (здесь и далее в характеристике единицы теплопроводности градусы Цельсия заменены на более распространенную единицу – Кельвины). Именно она во всех сравнительных тестах на диаграммах будет присутствовать под обозначением "Эталон".

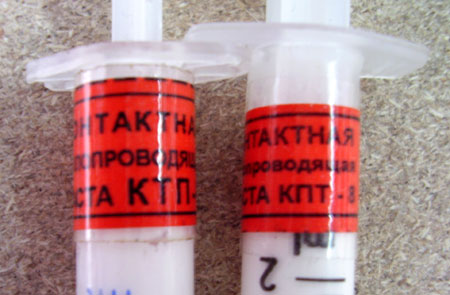

В тестах также присутствует КПТ-8, но уже из меньшего шприца, на котором красуется красная наклейка с изображением Менделеева и названием содержимого (в народе прозвана «Менделеевской»).
Подобно первому образцу, очень распространена, но приобретается в другом месте радиорынка :).
Наносится и размазывается несколько лучше, чем предыдущая, и не такая густая. От нашего эталона ничем на вид не отличается.

Следующий образец - тоже «восьмерка», с той же «халтурной» наклейкой. Но вот называется уже как кТп-8, - это что-то новенькое! Интересно, может они чем-то отличаются? (забегая вперед, скажем, что ничем). Очевидно, с названием у продавцов-фасовщиков неувязочка вышла :).

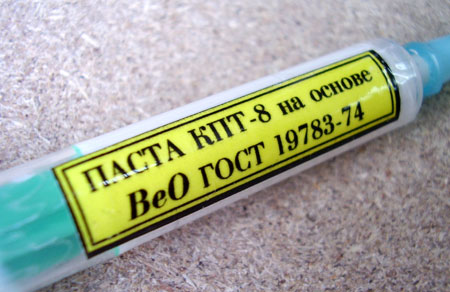

О боже, следующий участник тестирования - тоже КПТ-8! Но на этот раз паста действительно особенная. Оригинальность заключается в применении при ее изготовлении оксида бериллия, ВеО. Данный образец в последнее время активно рекламируется в некоторых местах продажи. Правда, ее цена и "упаковка" ничем не отличаются от «Менделеевской».
Забавно, но по поводу использования в качестве теплопроводника оксида бериллия (ВеО) в Сети ходят легенды. Бытуют слухи о том, что это - редкая паста военно-космического целевого назначения с потрясающими характеристиками.

В нашем случае перед глазами возникают смутные картины из фантастического фильма «Тень», бериллиевая сфера, древнее зло, и все такое ;).
Как бы там ни было, но в указанном ГОСТе 19-783-74 по поводу оксида бериллия вообще ничего не сказано, собственно как и не сказано о точном составе пасты.
Для тех, кто не знает, напомним, что в традиционной КПТ-8 теплопроводником является мелкодисперсный оксид ЦИНКА. А бериллий?
Поднятая информация аналитической химии данного металла говорит о том, что действительно, оксид бериллия сочетает высокие показатели теплопроводности и низкую электропроводность. Он применяется в специальной керамике и во многих отраслях науки и техники. Вполне возможно, что на основе ВеО можно изготовлять и термопасты.
Кстати, соединения бериллия определенно ядовиты, но степень данного показателя зависит от конкретного соединения. Про токсичность оксида достоверной информации не выявлено, как и собственно самого факта наличия ВеО в рассматриваемой пасте.
Для установления истины необходимо проводить химический анализ пасты, а это уже является определенной проблемой для любой тестовой лаборатории даже больших интернет-ресурсов. Поэтому мы ограничимся только тестом.

Очень популярная среди отечественных пользователей термопаста. Производится московской фирмой «Джи Эм Информ». В Интернете о рассматриваемом веществе ходит очень много слухов. Видимо, один из поводов для этого - ее максимальная заявленная теплопроводность, которая равна примерно 2 Вт/(м x K), простив 0.8 у КПТ-8. На форумах некоторые пользователи рапортуют об отличных результатах с применением АлСил-3, в отличии от иной отечественной соперницы, а другие же не чувствуют никакой разницы, или же наоборот, больше одобряют "восьмерку". Утверждают, что существуют подделки АлСил-3 на основе зубной пасты*. Также есть предположения, что производитель экспериментирует/экономит, и не всегда гарантирует стабильно высокие характеристики выпускаемой продукции.
* для интереса мы протестировали и зубную пасту, чтобы узнать, можно ли таким способом изготовить подделку; данные исследования смотрите в конце статьи

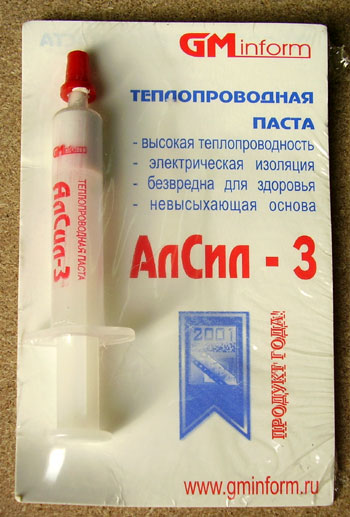

На тесты к нам попали два образца рассматриваемого вещества - оригинальная, фирменная АлСил-3, выпущенная во втором квартале 2006 года:

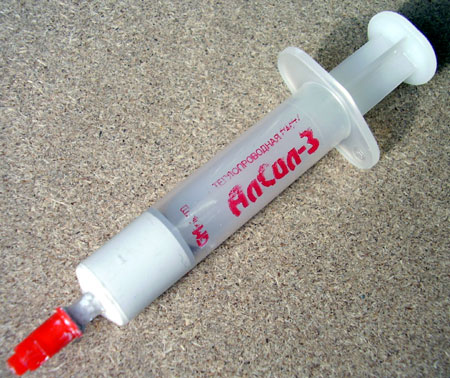

И еще один шприц чуть больших размеров с маркировкой АлСил-3:

Визуальное сравнение показало, что пасты из обоих шприцов ничем не отличаются. Вещество в каждом случае имеет характерный серый оттенок. Эта особенность АлСил-3 продиктована наличием в ней нитрида алюминия, который выступает в роли теплопроводника. В составе никаких вкраплений нет. Паста выдавливается просто и размазывается легко. Из двух наших образцов АлСил-3 в большем шприце был выпущен довольно давно, ориентировочно в 2002 году. Тем не менее, в процессе тестирования разницы между пастами не обнаружено.

Данный термоинтерфейс поставляется с кулерами компании akasa.
Паста находится в небольшом шприце, имеет белый цвет, по сравнению с нашим эталоном она боле жидкая и легче поддается размазыванию.

Заявленный производителем коэффициент теплопроводности составляет более 7,5 Вт/(м x K). Теоретически это примерно в 7 раз больше, чем у КПТ-8! А что же будет на практике?… Тестирование покажет!

AOS - очень известный за рубежом производитель термоинтерфейсов.

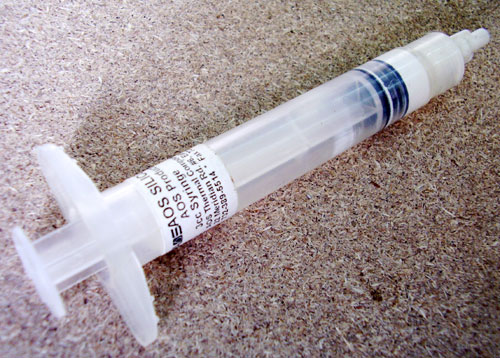

К нам на тестирование попала силиконовая паста, #54013, упакованная в фирменный шприц.

Имеет белый цвет, наносится легко. Смывается без особых проблем. По консистенции - весьма жидкая.
Задекларированная теплопроводность данного образца составляет 0,73 Вт/(м x K).

Этот образец мы достали из комплекта кулера XC-801 от компании LEXCOOL.

Паста обладает небольшим сероватым оттенком и напоминает АлСил-3.
Консистенция - довольно жидкая. Указана теплопроводность порядка 4,5 Вт/(м x K).

Данная паста – один из нетрадиционных продуктов швейцарской компании Arctic Cooling, специализирующейся на производстве тихих и качественных систем охлаждения. Мы уже писали о данном продукте, поэтому не будем останавливаться на деталях.
Субстанция находится в фирменном шприце, который, кстати, несколько месяцев назад изменил свой внешний вид. Паста пепельного цвета. Выдавливается небольшими комками. Для правильного нанесения ее нужно втирать в основание системы охлаждения и крышку процессора. Заметим, что на обе поверхности нужно нанести очень немного пасты, излишки убрать.
Это - "старый" вариант фасовки:

А вот паста в новой упаковке в более тонком и длинном шприце:

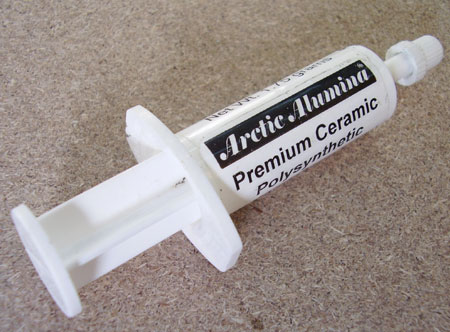

Данная паста – детище, наверно, самого известного и разрекламированного зарубежного производителя термоинтерфейсов – компании Arctic Silver.

Arctic Alumina изготавливается на основе оксида алюминия. Паста белая, наносится на поверхность легко, так же легко размазывается. Заявленная теплопроводность составляет более 4.0 Вт/(м x K).

Теплопроводником в пасте является смесь оксида алюминия, оксида цинка и нитрида бора; пропорцию веществ производитель не указывает.

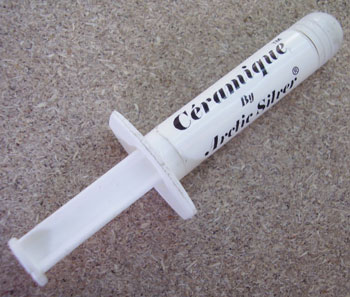

Arctic Ceramique, как и вся тестируемая нами продукция компании Arctic Silver, изготовлена на базе фирменной высокостабильной полисинтетической основы. С нанесением и смыванием продукта проблем не возникло.

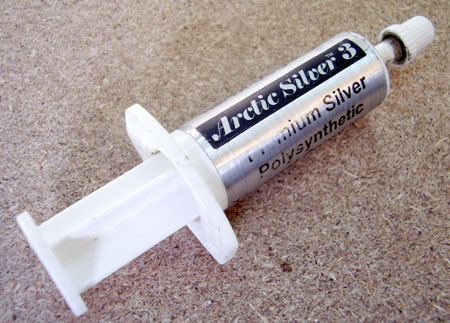

Одна из самых известных паст на основе серебра. Состав представляет собой темно-серое вещество с зеленоватым оттенком.

Производитель указывает содержание приблизительно 70% мелкодисперсного серебра по объему пасты.
Субстанция выдавливается и наносится без проблем, убирается быстро и просто.

Взглянув на шприц, несложно догадаться, где и кем произведена паста.

Занятно, что на упаковке заявлено уменьшение температуры процессора на величину от 4°C до 15°C благодаря применению данной термопасты. Мы так и не смогли понять, в каком именно случае можно достичь столь выдающихся показателей… Возможно, маркетологи компании-производителя имеют ввиду разницу между установкой кулера без применения какого-либо термоинтерфейса, и с использованием Antec Reference :)

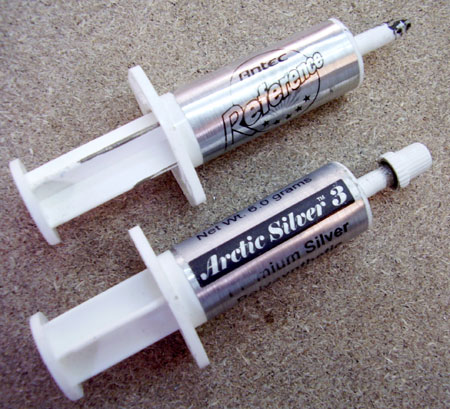

Рассматриваемый продукт имеет абсолютно те же характеристики, что и Arctic Silver 3, и проведенные тесты это подтверждают.

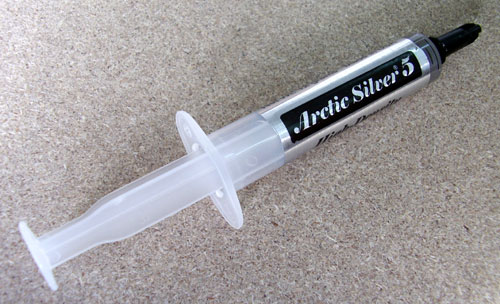

Данный продукт пришел на смену Arctic Silver 3, и имеет улучшенные характеристики. На этот раз указывается наличие в составе пасты уже 88% мелкодисперсного серебра высокой чистоты.

Вещество темно-серого цвета, довольно густой консистенции. Чтобы размазать пасту идеальным тонким слоем, нужно потратить определенное время.
Заявленная теплопроводность данного продукта впечатляет - порядка 8,7 Вт/(м x K).
Многие известные фирмы используют продукцию Arctic Silver под своим брендом, нередко и со своей упаковкой. Например, Arctic Silver 5 именуется как Thermal Grease №2 у фирмы Thermaltake.

Данная термопаста идет в комплекте с системой водяного охлаждения Asetek WaterChill KT03A.

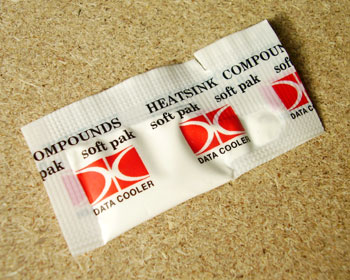

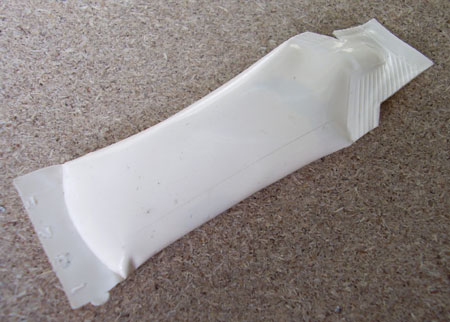

Субстанция содержится в плотном пакетике белого цвета, которого хватит на несколько применений.

Паста белая, местами жидкая, но в основном идет небольшими сгустками. Размазывается нормально, смывается легко.

Данный термоинтерфейс поставляется в пакетиках с кулерами, выпущенными под одноименным брендом.

Паста очень напоминает польскую W.P. - гораздо более жидкая, чем КПТ-8. С нанесением проблем не возникло.

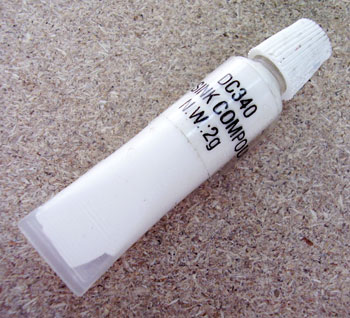

Стандартная «силиконовая» термопаста.

За рубежом DC- 340 встречается у многих производителей химической продукции. Наша паста находится в пластиковом тюбике. При выдавливании оказывается, что она весьма густая, тянется, имеет белый цвет. Типовая теплопроводность DC-340 - 0.42 Вт/(м x K).

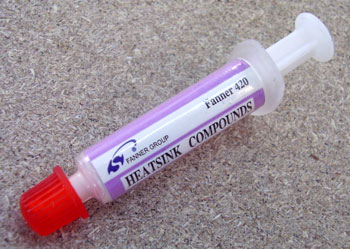

Данная термопаста также известна как Evercool 420, а на самом деле перед нами продукт от Stars с тем же цифровым обозначением - 420. Как видите, этот термоинтерфейс является очень популярным среди многих поставщиков.

Паста белого цвета, очень жидкая. Указанная теплопроводность - 2,062 Вт/(м x K).

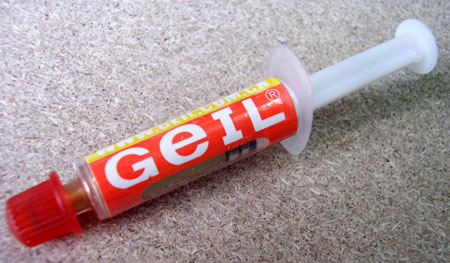

Довольно интересный образец. Напомним, что фирма Geil производит оперативную память. Тюбик термопасты когда-то можно было приобрести отдельно, или же найти в комплекте с некоторыми модулями, как бесплатный бонус для покупателя.

Состав очень красивый, если так можно выразиться, золотистого цвета. Производитель указывает наличие в нем 5% меди и 5% серебра (по объему).
Интересно, какой теплопроводностью обладает данный "микс"? На этикетке шприца можно обнаружить значение 1,729 Вт/(м x K), что, скорее всего, похоже на правду. Однако реальную эффективность GeIL GL-TCP1b определит тестирование.
Состав данной пасты жидковат, однороден, наносится пластами, размазывается легко. Эта субстанция удаляется немного легче, чем приснопамятная "серебрянка".

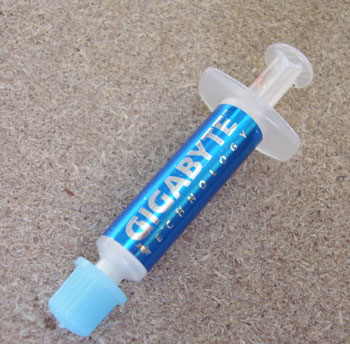

Данную пасту мы выудили из комплекта СВО Gigabyte 3DGalaxy.

Отметим, что производитель дает далеко не полный шприц, и вещества хватает только для одной-двух установок водоблока на процессор.
Паста белая, весьма жидкая.

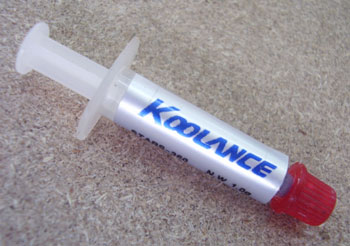

Данный образец достался нам из комплекта СВО Koolance Exos. Собственно перед нами – Stars 360, имейте это ввиду.

Паста пепельного цвета. Густая, но размазывается сравнительно легко. Заявлена довольно высокая теплопроводность – порядка 4,5 Вт/(м x K).

Данный продукт входит в комплект кулеров производства Noctua. Паста находится в маленьком шприце, заполненном до отказа.

Субстанция белого цвета, ничем не примечательная, жидкая и скользкая.

Данная паста довольно распространена в продаже. Изготовляется в Польше. Надеемся, Вы понимаете, что в «силиконовых» пастах теплопроводником является не то вещество, которое применяется для увеличения определенных частей тела представительниц женского пола, а в основном оксиды металлов :).

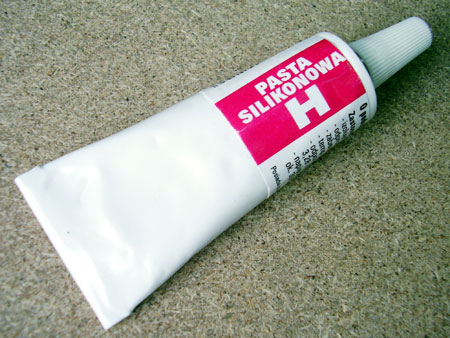

Паста содержится в жестяном тюбике. Цвет белый; густая, как и наш эталон, но наносится и размазывается легко.
Отметим, что выдавливать пасту из такого тюбика крайне неудобно.

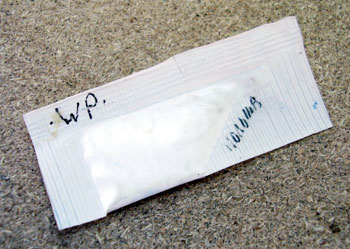

Следующая термопаста - тоже польская, фасуется в одноразовые пакетики. Опознавательные знаки отсутствуют, но у продавца удалось выяснить аббревиатуру данного вещества - W.P.

Паста весьма жидкая, наносится очень хорошо, тонким слоем.

Не удивляйтесь, что известная компания Matsushita Electric Co. (владелец торговой марки Panasonic), кроме прочего, выпускает термопасты для применения на собственном производстве.
Вещество, предназначенное для розничной продажи, фасуется в круглой маленькой баночке с красной крышкой.

Сама паста оказалась похожей на взбитые сливки, «воздушной». Как только кулер будет установлен на процессор, он моментально выдавит лишнее количество вещества наружу, так что за тонкий рабочий слой в данном случае можно не переживать.

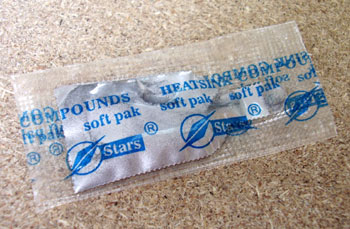

Возможно, это продукт компании Stars. Многие производители используют термопасты от данного вендора, зачастую "перевыпуская" их под своей маркой.

Указанная на шприце теплопроводность состава – 0,88 Вт/(м x K), что очень похоже на характеристики нашего эталона. Паста белая, очень жидкая и легко поддается размазыванию.

Мы не можем назвать точную модель данного вещества, однако купить его не составит особой проблемы. В некоторых случаях пользователю может достаться упаковка, которая будет снабжена наклейкой. Если верить заявлениям продавцов, данные шприцы наполняются термопастой именно компании Shin-Etsu MicroSi, Inc.

Номинальных характеристик продукта выяснить не удалось. Паста белая, очень похожа на «Менделеевскую» КПТ-8. Наносится нормально, немножко "скользкая".

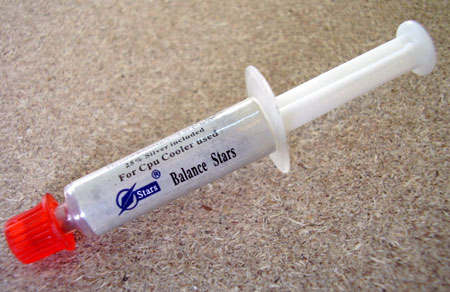

Очередной продукт, произведенный компанией Stars. Возможно, он ничем не отличается от прочих похожих веществ.

На вид паста белая, несколько скользкая, консистенцией напоминает вещество из комплекта кулеров Data Cooler.

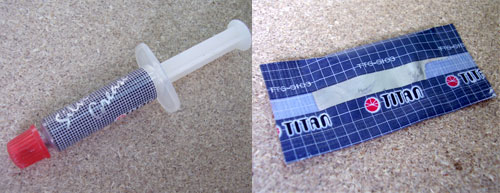

А это - нестандартная термопаста от Stars, очень похожа на Titan TTG-S104. Вещество хорошо наносится и размазывается по поверхности теплораспределительной крышки процессора.

Правда, во время его смывания возникают те же проблемы, что и с "серебрянкой".

Подобно другим сородичам от данного производителя, также весьма распространенный образец. Занятно, что в составе пасты изготовитель указывает наличие 25% серебра по объему. К сожалению, проверить данное заявление в рамках сегодняшнего теста мы не сможем.

Указанная теплопроводность - 7,5 Вт/(м x K). Состав серебристого цвета, ложится слоями. Очень напоминает "титановскую серебрянку".

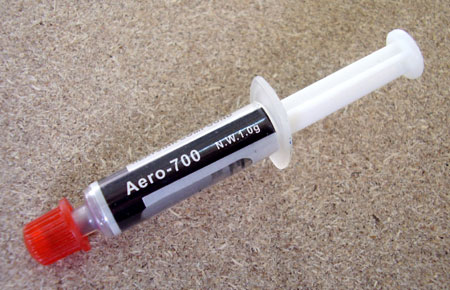

Паста из комплекта кулеров компании Aerocool.

Фактически перед нами - Stars 700, но в другой упаковке: всё те же 25% серебра по объему и теплопроводность на уровне 7,5 Вт/(м x K).

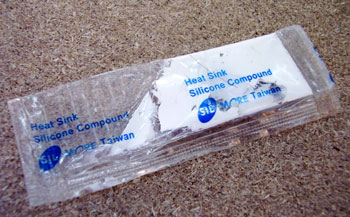

Паста поставляется в прозрачном полиэтиленовом пакетике. На вид белая, очень жидкая.

При выдавливании на крышке процессора, кроме пасты, появляется еще какая-то прозрачная субстанция. Наносится данный термоинтерфейс легко, смывается просто.

На шприце, кроме опознавательного знака в виде наименования производителя, больше ничего не было, но нам удалось узнать истинное название продукта - G-751.

Паста входила в комплект одного из кулеров для серверных процессоров Intel Xeon. Состав имеет серый цвет, довольно густой, находится в тонком и длинном шприце. Заявленная производителем теплопроводность составляет 4,5 Вт/(м x K).

Этот образец термопасты сохранился у нас еще с эпохи процессоров AMD Athlon XP (K7)!

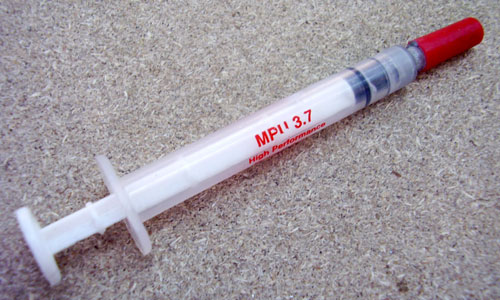

Интересно, какой результат продемонстрирует данная субстанция. Сама паста темно-серого цвета, очень густая.
MPU-3.7 намазывается не лучшим образом, если так вообще можно выразиться. Подобно Arctic Cooling MX-1, для нормального нанесения тонким слоем ее необходимо втирать в поверхность.

Данная субстанция ранее поставлялась в маленьком пакетике или в шприце с кулерами производства Titan. У нас она является одной из самых известных и распространенных термопаст. За специфический цвет и состав получила прозвище «серебрянка».

Паста действительно серебристого цвета, но не более того: как нам кажется, серебро в составе отсутствует по определению, хотя производитель заявляет какие-то проценты. Похоже, что теплопроводником является мелкодисперсный порошок алюминия.
Выдавливается паста легко, на поверхность ложится слоями, размазывается хорошо. Фасовка в шприце более удобная, так что при выборе между S104 и S103 не теряйтесь - разницы между ними, кроме как в упаковке, нет, перед нами - одно и то же вещество. Особенность "серебрянки" проявляется в момент смывания данного интерфейса - состав стремительно, как будто целесообразно и самопроизвольно, оказывается на некоторых участках Вашего тела, и на предметах, подвергшихся малейшему контакту с пастой или запачканными руками пользователя.
Настолько "грязного" термоинтерфейса мы, пожалуй, еще не встречали.

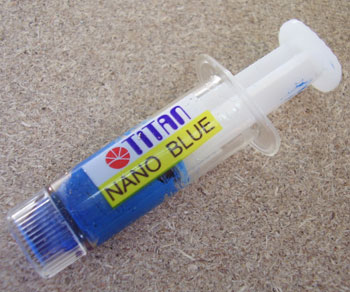

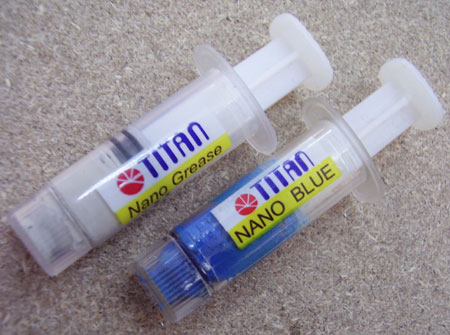

Один из вариантов замены классической «серебрянки». В виде небольшого шприца входит в комплект кулеров и систем водяного охлаждения от Titan. Является весьма распространенным образцом, а вот насколько удачным – покажут испытания.

Сам состав шприца - радикального синего цвета, ложится пластами, размазывается не самым лучшим образом. Номинальная теплопроводность - более 2,5 Вт/(м x K).

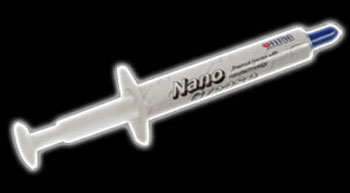

Данный термоинтерфейс является самым новым продуктом подобного класса от Titan. Судя по всему, он заменит собой известную пасту Nano Blue.
Продукт, попавший на тестирование, поставляется в небольшом сплюснутом шприце, который идет в комплекте с новыми кулерами от рассматриваемого производителя.
Состав имеет серый цвет. Паста очень густая, вязкая и плотная, поэтому для равномерного нанесения потребуется некоторое время. Заявленная теплопроводность - 4.5 Вт/(м x K).

Стоит отметить, что такая же термопаста доступна отдельно в розничной продаже:

Единственное отличие от протестированного нами образца – поставка в шприце заметно большего объема и, как следствие, маркировка TTG-G30030.

Перед нами - продукция известной в определенных кругах компании Amepox.

Рассматриваемое вещество взято из двухкомпонентного набора, предназначенного для приклеивания радиаторов к корпусам чипов памяти и/или силовых транзисторов. Теплопроводником является довольно оригинальная смесь, основу которой составляет жидкая мелкодисперсная медь.
Указанная теплопроводность состава - 6,4 - 6,8 Вт/(м x K).

Очень распространенный образец. Данная паста входит в комплект подавляющего большинства кулеров производства Zalman, что и определяет ее массовую доступность и широкую популярность.

Состав находится в миниатюрном жестяном тюбике, которого хватает на два-три использования. Паста белого цвета, относительно жидкая, легко наносится. Заявленная теплопроводность - 0.837 Вт/(м x K). Многие постоянно используют CSL 850 и отзываются о ее хороших свойствах, лучших, чем у КПТ-8. Тем не менее, данные термопасты весьма похожи, и, скорее всего, их эффективность находится примерно на одном уровне. Так это или нет – покажет тестирование.

Перед нами - паста темного пепельного цвета. Никаких опознавательных знаков, кроме маркировки, и происхождения вещества определить не удалось.

Рассматриваемый продукт входил в состав одного из наборов для самостоятельной сборки ноутбука. Но раз она подвернулась под руку – почему бы и не протестировать?!

Данное вещество является первым серийным термоинтерфейсом на основе жидкого металла. Те, у кого было интересное детство, наверняка били градусники за гаражами и раскатывали шарики ртути. Так вот, данный состав навеивает ностальгию по былым затеям и экспериментам с жидкими металлами. Вещество имеет характерный блестящий металлический цвет.

Это сплав не испаряется, не такой токсичный, как ртуть, и не образует настолько опасных соединений. Данный термоинтерфейс состоит из редкоземельных металлов, сплавленных в определенной пропорции. Температура его плавления оказывается ниже комнатной. Но это еще не значит, что с Liquid Pro можно делать все, что угодно. Как и ртуть, этот металл вступает в химические реакции со многими другими металлами. Так, на алюминиевых деталях через некоторое время вырастают хлопья оксида, а сами они в прямом смысле разлагаются и растворяются в месте контакта (подобное поведение характерно для галлия). При этом образуются трансметаллические соединения. На меди данный процесс тоже будет происходить, но не так быстро и далеко не настолько явно.
К сожалению, Liquid Pro еще и наносится весьма затруднительно.
Все попытки намазать жидкий металл будут тщетными, если не будут выполнены несколько условий, гарантирующих должный эффект. Соприкасающиеся поверхности чипа и кулера должны быть чистыми и гладкими, медь не должна иметь окислов. Лучше всего наждачной бумагой с мелким зерном (ноль) предварительно обработать подошву устройства охлаждения, после чего обезжирить спиртом. Крышку процессора тоже следует обезжирить.
Подготовьте ватный тампон. Из шприца выдавите небольшой шарик Liquid Pro на поверхность, ваткой надавите на шарик. Металл войдет в волокна ваты, и будет там удерживаться. Теперь нужно втирать его в поверхность с небольшим усилием. Если поверхности действительно чистые, то результат не заставит долго ждать. Иные способы, такие как размазывание кисточкой или ветошью, редко приносят результат. В большинстве случаев Вы будете катать металл в виде шариков, пока они не скатятся куда-то вниз, под подложку процессора или просто на текстолит платы (проверено).
А когда вы трете ватой по поверхности, то снимаете тончайшую оксидную пленку с меди, что способствует адгезии.
Необходимо отметить, что Liquid Pro – металл, и он является просто отличным проводником электричества. Ни Arctic Silver 5, ни тем более всякие «серебрянки» в этом плане вообще не сравнятся с ним. Обращаться с этим веществом нужно очень аккуратно, ведь один маленький шарик, незаметно скатившийся на контакты какого-либо чипа, способен создать короткое замыкание и навсегда вывести из строя всю Вашу систему. Если работать аккуратно и не спеша, и следовать простейшим рекомендациям, мерам предосторожности - все будет нормально.
Для Liquid Pro изготовитель указывает теплопроводность более 80 Вт/(м x K).
