От редактора (ALT-F13): эта статья продолжает тему подключения и использования двух БП в одной системе. В первой части MSt рассказал о том, как собрать эту маленькую электростанцию. Теперь пришел черед правильного использования всех 500-600Вт на практике.
Итак, у вас два БП и теперь встает вопрос - «И что же мне с ними делать?». Хотя я кратко перечислял распределение девайсов на блоки в первой части, я повторюсь…
Прежде всего, я посоветую владельцам мощных видеокарт/процессоров питать от первого блока только материнскую плату (особенно если вы чего-то там нагнали). Мощность современного процессора составляет от 60 до 90Вт, а с учетом разгона этот показатель может подняться вплоть до 150Вт. Относительно видеокарт могу сказать, что они не столь прожорливые и больше 50Вт с вас не потребуют…(Ах, ах, мсье Же Фоурсье FX, я и забыл о ваших 70 с лишним:)). Итого со стандартного "честного" блока в 250Вт останется их в среднем около ста. Разумеется, с первого БП надо питать и мать. С ней придут такие потребители, как сама Alma Mater (в первую очередь чипсет, до 30Вт), память, PCI-карты, кулеры проца и чипсета (если не слишком мощные) и прочие мелкие вещи. Флоп можете тоже повесить сюда.
А вот на второй блок уже можно повесить: во-первых, DVD-RW или комбопривод (да и CD-RW тоже немало кушает при записи), а также винты и CD-ROM. Особенно это полезно счастливым владельцам RAID'ов и просто фанатам многовинчестерности - в момент старта системы на раскрутку винчестеров идет ОЧЕНЬ много энергии, что создает нехилые пики на БП. Про существование SCSI просто молчу, все равно вещь не слишком распространенная.
Оставшиеся разьемы как раз и пойдут на все навороты.
Во-первых, это будут корпусные кулеры (и побольше, побольше :D).
Во-вторых, различная подсветка.
В-третьих, некие продвинутые девайсы, скажем, водяная система охлаждения (есть помпы для 12В), элемент Пельтье и т.п. Про Пельтье вообще разговор особый. Дело в том, что при подключении даже сравнительно маломощных модулей к даже очень хорошему БП (в нашем случае это был 50Вт элемент и 340Вт Chieftec) очень сильно "проседает" +12V. У нас "просело" с 12.1V до 11.5V.
С обычными 220В помпами для водянушки, да и другими девайсами на 220В (промышленные вентиляторы, лампы и т.д.) тоже можно решить вопрос полюбовно. Вместо того, чтобы выводить их питание за пределы корпуса и занимать лишние розетки, можно просто подпаять провода от них изнутри к разьему питания БП или, в идеале, к разьему для подключения монитора через БП. Подробнее о получении 220В из блока питания в статье Варяга "Внутрикорпусной коннектор на 220V".
САМОЕ ГЛАВНОЕ - НЕ ОСТАВЛЯЙТЕ ВТОРОЙ БЛОК БЕЗ НАГРУЗКИ! В компьютерных БП используется иная схема, нежели в обычных линейных. Если блок питания продвинутый и имеет соответствующие средства защиты - то он отключится сам, если нет - конец будет печален. Нагрузка может быть небольшая, например CD-ROM, пара кулеров или неонка вполне сойдут.
Кроме всего вышеперечисленного, мы дорвемся до разъема питания ATX, из которого можно взять напряжения питания -5В и -12В, равно как и другие. Причем я это сделал весьма элегантно (на мой взгляд…). Взяв горелую ATX-ную мать у друга, я вынул из нее разъем питания ATX. Совет из личного опыта - захотите заиметь такой - смело выпиливайте кусок текстолита с ним, и только потом снимайте разъем методом пайки. Выпаять его пря из матплаты практически невозможно. Затем я впаял его в мой фэнбас. В принципе, можно просто припаять провода, но выглядеть это будет по-свински. Есть гораздо более простой метод добыть разьем АТХ: в продаже имеются двухдолларовые переходники с обычного 20-штырькового разьема БП на "серверный" 24-штырьковый. Если найдете у себя в городе такие - лучше используйте его, гораздо меньше проблем. - прим. ALT-F13.

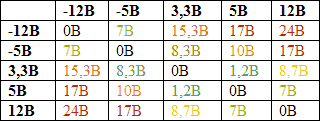

А в разъеме у нас много voltage'й и комбинируя их, можно получить все, что душе угодно:
Из возможных напряжений наиболее важными могу стать для вас эти:
- 1.2В - может использоваться для питания LED'ов без допайки резисторов.
- 7В(+12В и +5В) - его лучше всего использовать для питания особенно жужжащих вентиляторов. Производительность упадет наполовину, зато шум уже не будет так сильно вам докучать.
- 12В - Думаю обьяснять не надо… Это и есть стандарт для питания кулеров.
- 17В(+5В и -12В) - также может использоваться для питания кулеров, однако помните, что сей режим для них внештатен, а кроме того - ток на -12В обычно не бывает больше 1А (на моем 250-ваттнике - 0.8А), так что изучайте надписи на ваших крутящихся девайсах, вспоминайте закон Ома (I=U/R) и смотрите, чтобы ток в результате подачи вышеназванных 17В не превышал указанных значений (ведь указанное на кулере значение силы тока справедливо для нормального режима - 12В)… А то будет вам фейерверк без Нового Года… Отдельно по этой теме хочу отметить вариант -5В и +12В… Сила тока на -5В составляет буквально 0.3-0.5А на типичных блоках, поэтому много вы оттуда не «надоете», зато есть риск чего-то не учесть и спалить БП…
Есть конечно «крутые» блоки питания которые блоки питания, которые выдают и на -12В и на -5В по амперу, но они часто дорого стоят, а наша цель, по-моему, сэкономить как раз на покупке БП…
Продолжая тему использования 17В, могу отметить, что поскольку «количество ограничено», то и вешать надо не абы что. Этим «не абы чем» скорее всего станут пара blow-кулеров над процессором и видеокартой, или в других критических местах.
Вы, конечно можете сказать, что мол и в первом блоке есть отрицательные напруги. ОК, ОК.
- Эти самые напруги используются для питания PCI- и ISA-плат.
- Опять-таки, грубое хирургическое вмешательство кусачками и паяльником не приведет к особой красоте.
Хотя я и читал заверения, что качественные кулеры работают на 24В, сам я рекомендовать такой подход не буду - ИМХО уж лучше купить просто вентилятор побольше или просто поставить 2 штуки. Эффект будет похожий, а риска и громкости - меньше.
Теперь я расскажу немного и о моем фэнбасе…
Собственно ничего гениального он собою не представляет - простой on/off, однако в нем имеются конструктивные особенности, которые могут пригодиться при конструировании своего девайса.
- В качестве подводки питания используется 20-штырьковый ATX - разъем.
- Для переключения питания 17В/12В на одном из вентиляторов я использовал стандартный, так сказать «довоенный» джампер, вынутый из той же самой матери, что и ATX-разьем.
- Для подводки питания к кулерам я использовал FDD-кабель (не шучу!). Уж больно он мне показался удобным из-за того, что сам он весь аккуратно сложен и при необходимости я просто отслаивал ужные пары проводов, если им было «не по пути» с общей массой.
© MSt
