Ну-ка отгадайте загадку! Какого именно зверя мы будем рассматривать сегодня? Ну, то, что это – представитель модельного ряда Radeon X1900 GT – ни у кого, кто прочитал название материала, сомнения не вызывает. А точнее? Давайте вместе подумаем, кто может предложить продукт, хоть чем-то отличающийся от референса с чужими наклейками… Sapphire? Да, есть у них Sapphire Radeon X1900 XTX Toxic 512 MB с системой водяного охлаждения, но о каком-то эксклюзиве на базе младшего в этом семействе адаптера я никогда не слышал. ASUS? А что ASUS, они с видеоакселератором, который не претендует на звание самого-самого, особо не заморачиваются. Может, TUL (PowerColor)? Тоже нет – они в вопросах, которые касаются видеокарт на топовых чипах, особо не отходят от рекомендаций, установок и готовых решений ATI Technologies. Давайте же поднапряжем мозги! Остался один-единственный производитель, который может сделать конфетку из графического адаптера на чипах ATI любого уровня, установив на нее сверхтихую и высокопроизводительную систему охлаждения от Arctic Cooling и иногда добавив изюминок в дизайн печатной платы. Думаю, теперь большинство догадалось, что речь идет о продукте Hightech Information Systems, или просто HIS.
Эта гонконгская компания занимается выпуском графических решений исключительно на чипах от ATI, являясь одним из крупнейших поставщиков видеокарт всевозможных моделей и ценовых диапазонов. Фактически HIS по значимости для канадцев и для рынка вообще можно сравнить, например, с Hon Hai Industries, поставляющей на рынок графические адаптеры от NVIDIA под торговой маркой Leadtek (правда, есть небольшая разница в количестве выпускаемых решений не в пользу первой:) ).
О Hightech Information Systems наш потребитель узнал преимущественно благодаря девятитысячной серии видеокарт от ATI. Тогда благодаря целому ряду факторов их продукты выгодно отличались от изделий конкурентов (главный фактор – не такая, как у всех, система охлаждения). На сегодня хорошая тенденция сохраняется.
HIS – один из немногих производителей, постоянно выпускающих как обычные модели видеокарт, так и с нереференсной системой охлаждения от Arctic Cooling, которая постоянно оптимизируется под те или иные решения. Они являются самым постоянным и сильным партнером швейцарских разработчиков кулеров.
Предустановленная тихая турбина – визитная карточка компании, по которой ее можно узнать везде и всегда. Тем не менее, узнаваемость среди простых покупателей торговой марки HIS в наших краях могла бы быть получше – многие из них попросту не представляют, что это такое. Они знают, что Sapphire или Asus – хорошо, а все остальное – как попадет. А кто такой HIS – хороший или плохой – в этом рядовым покупателям и многим менеджерам компьютерных магазинов, особенно в провинции, еще надо помогать разбираться.
Но вернемся к сегодняшнему герою-участнику тестирования. Чем отличается от собратьев? Как себя ведет в реальной работе и особенно при разгоне?
Буквально на днях на нашем сайте появился обзор, посвященный Х1900-й серии видеокарт от ATI, в котором детально рассмотрены характеристики модели Radeon X1900 GT. Продукт HIS полностью соответствует референсным моделям в плане характеристик и того, что особо изменить нельзя – печатной плате, например, но все-таки обладает заветной изюминкой в виде уникальной разработки кулеров турбинного типа нового поколения с тепловой трубкой, заметно повышающей их производительность. Для конечного пользователя резкое снижение шума, улучшение теплового режима платы, микроклимата внутри корпуса – аргументы более чем веские.
Данный графический адаптер поставляется в упаковке, выполненной в черных тонах. Одна ее сторона несет на себе метку системы охлаждения, установленной на продукте, который находится внутри:
А на другой есть такое вот окошко, сквозь которое можно подробно рассмотреть продукт, который находится в коробке:

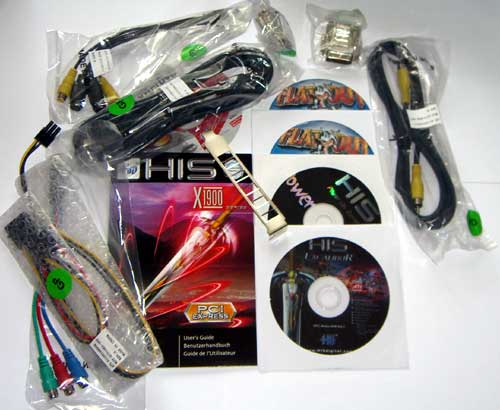

Стилистическое оформление подобает продукту высшего класса, которым, несомненно, является Radeon X1900 GT IceQ3 от HIS. Данная видеокарта комплектуется следующими аксессуарами:
- переходниками DVI -> D-SUB в общем количестве 2шт.;
- кабельем типа «тюльпан»-«тюльпан»;
- кабелем-переходником типа HDTV;
- кабелем S-Video;
- переходником, позволяющим подключить дополнительное питание в случае, если на Вашем БП нет соответствующего коннектора;
- еще одним переходником, VIVO с поддержкой S-Video и Composite;
- традиционно - руководством пользователя по графическим адаптерам поколения X1900;
- диском с драйверами;
- диском с PowerDVD 6;
- диском HIS Excalibur, на котором пользователю поставляются PowerDirector SE+, MediaShow 3 trial, PowerBackUp trial, Power2Go4 trial, PowerDVD Copy trial и одна игра, Dangeon Siege версии 1.1
- двумя CD-дисками с игрой Flatout;
- также в комплекте есть заглушка на заднюю панель корпуса, для слота, который занимает система охлаждения видеокарты;
- наклейкой с логотипом производителя

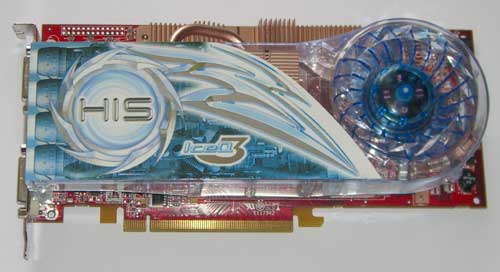

Достаем видеокарту из коробки:

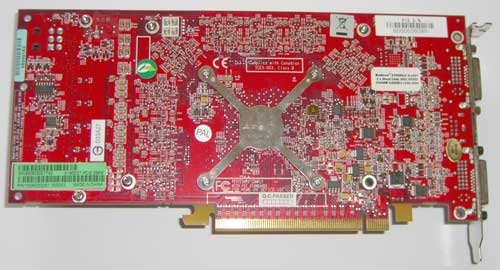

Сразу же бросается в глаза массивная система охлаждения, закрывающая практически всю плату. Оборотная сторона ничем особенным не выделяется:

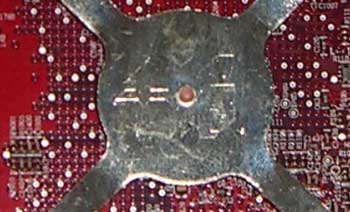

Кроме традиционных наклеек производителя, с этой стороны есть еще один интересный момент:

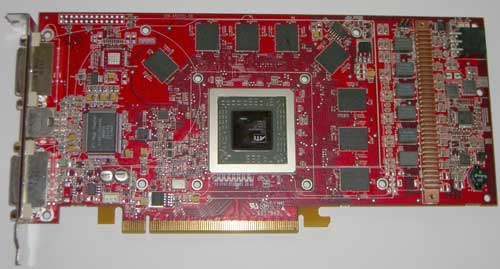

Признаться, я впервые вижу логотип производителя на упорной пластине системы охлаждения Radeon X1800-X1900 Series. Если снять штатную систему охлаждения, то можно увидеть всю плату, которая, как мы уже и отмечали, полностью соответствует референсу (вернее, сама по себе является референсом, так как все видеокарты верхнего ценового диапазона выпускаются на одних и тех же производственных мощностях по заказу канадской компании):
Демонтировать ее пришлось с небольшими трудностями – производитель стал применять нестандартные винты, рассчитанные под шестигранную отвертку!

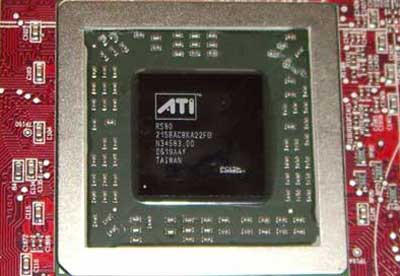

Давайте же поближе познакомимся с самой платой. На ней установлен графический чип R580, который выпущен на 19 неделе 2006 года:
Он работает на соответствующих спецификациям 575 МГц. В режиме, не требующем особой производительности (2D), частота графического чипа снижается до 500 МГц.

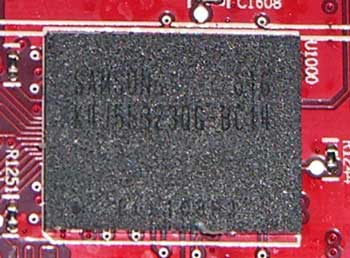

«На борту» распаяны восемь чипов памяти производства Samsung со временем выборки, равным 1,4 нс, что соответствует частоте 1400 МГц. Память же функционирует всего на 1200 МГц, тоесть у нас есть неплохой запас для дальнейшего повышения частоты:
На плате также присутствует традиционный для продуктов верхнего ценового сегмента на базе ядер от ATI чип, именуемый ATI Rage Theater, и заведующий аппаратной реализацией видеовхода-видеовыхода:

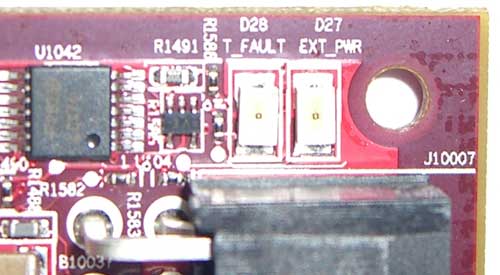

На самом краю платы присутствуют два светодиода, предназначенных для индикации перегрева GPU и отсутствия подключения дополнительного питания:
Пожалуй, теперь необходимо поближе познакомиться с системой охлаждения, о которой было сказано столько лестных слов. Итак, обо всем по порядку.

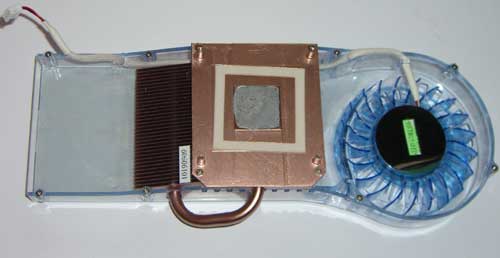

Первым делом демонтируем ее с видеокарты. Сделать это довольно легко – крепится она всего четырмя маленькими винтами, остальные три предназначены для крепления отдельного радиатора для видеопамяти. Как видно с фотографии:

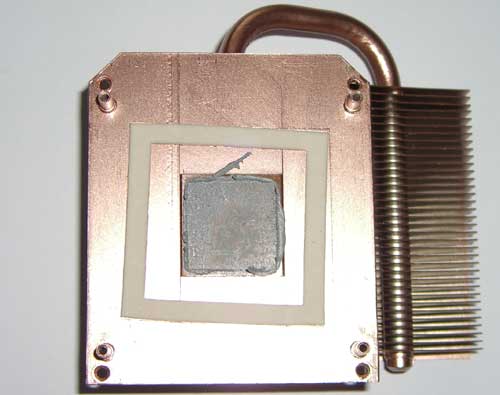

система охлаждения контактирует с GPU через густой термоинтерфейс серого цвета. Помня о том, что производитель системы охлаждения – компания Arctic Cooling, можно смело предположить о том, что перед нами термопаста по имени MX-1, которая сочетает в себе высокую эффективность и относительную доступность для конечного пользователя в виде отдельно поставляемого продукта.
Не совсем понятно, для чего на радиатор наклеена рамка из пористого материала, ведь чип и так защищен от сколов стальной рамкой вокруг него.
Также следует отметить наличие на основании системы охлаждения жесткой полиэтиленовой пленки, на всей его площади, кроме зоны, которая непосредственно прикрывает графический чип. Не знаю, нужна ли в этом случае защита от короткого замыкания, но, видимо, разработчики этого кулера считают именно так.
Материал основания системы охлаждения – медь. Может показаться, что и ребра, и радиатор, установленный на видеопамяти, тоже выполнены из меди, однако это не так. Варианта два: либо крашенный алюминий, либо медный сплав.

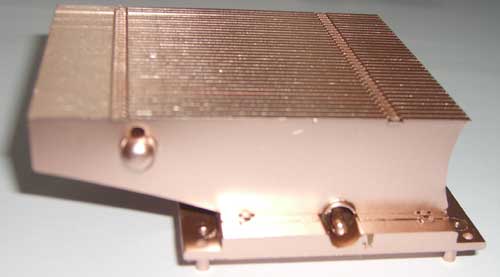

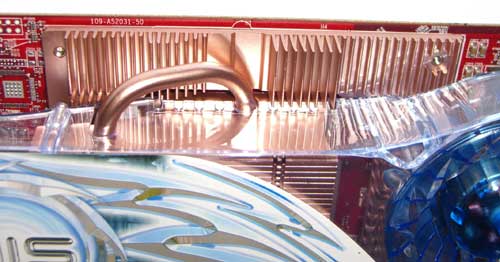

Особенность данного поколения турбин от Arctic Cooling, которые устанавливаются на видеокарты семейства Radeon X1800-X1900, состоит в наличии большой тепловой трубки, которая призвана улучшить теплопередачу от основания к ребрам и достижения таким образом большей эффективности:

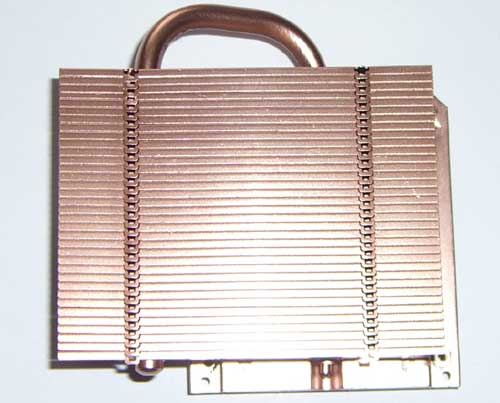

Идем дальше – разбираем пластиковый кожух системы охлаждения. Перед нами – радиатор, общее количество его ребер равно 35:
Вот еще пару фотографий:
Если говорить о перспективах улучшения данной конструкции, то, как минимум, доступен вариант экстенсивного увеличения площади радиатора путем наращивания его размеров:

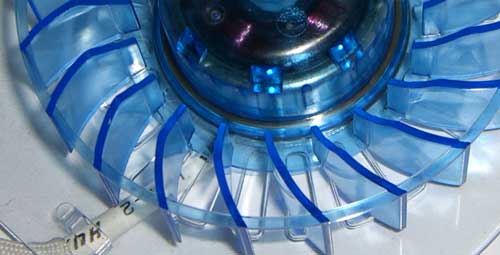

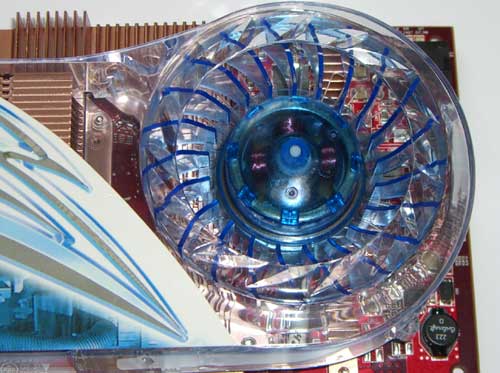

Продувать радиатор поручено вентилятору-турбине, выполненному из синего прозрачного пластика:
Он способен вращаться с максимальной скоростью 3000 оборотов в минуту, при этом шум (вернее, шелест) воздуха, проходящего сквозь ребра радиатора и пластиковый кожух целиком, весьма хорошо прослушивается. Правда, если у Вас в корпусе есть парочка среднестатистических 80-мм вентиляторов, то он просто дополнит общий унисон. К чести производителя и качеству системы охлаждения, при автоматической регулировке оборотов вентилятор никогда не вращался с максимальной скоростью и работал очень тихо, в основном – почти не слышно. Казалось бы, такая система охлаждения напрочь лишает продува силовые элементы, а нет:

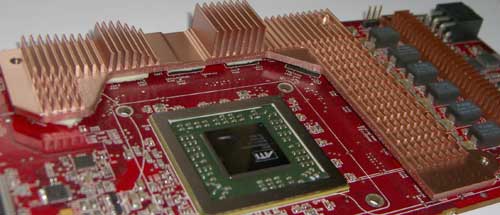

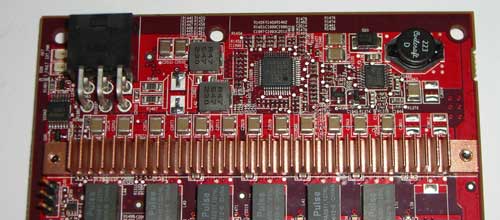

Именно через прорези под вентилятором-турбиной забирается часть воздуха для прогона сквозь основной радиатор и таким образом достигается нормальный тепловой режим всей силовой части видеокарты. Стоит отметить, что из-за кулера была уменьшена высота радиатора, который установлен на силовые элементы данного графического адаптера:

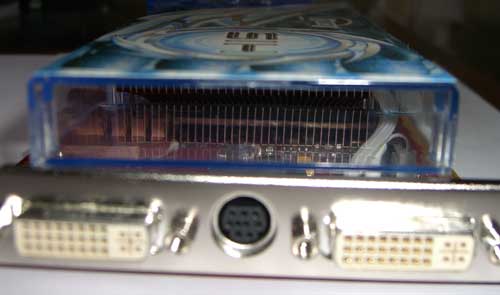

По ширине система охлаждения довольно большая, значительно больше, чем турбина референсных топовых представителей серий Radeon X1800 или X1900, за счет чего снижается акустический шум от прохода воздуха сквозь нее:
Охлаждение памяти – один литой радиатор, который покрывает все чипы:

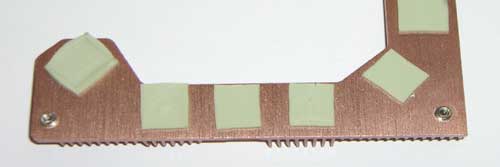

Он ничем не обдувается, но в работе такого хорошего «куска алюминия» хватает с головой. Тепловой контакт обеспечивается благодаря толстым термопрокладкам:

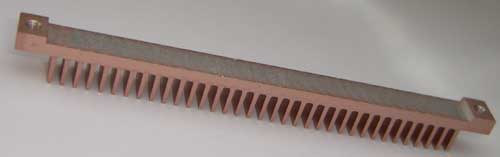

Радиатор, установленный на силовые элементы, выполнен из алюминия и попросту перекрашен под общую цветовую гамму, что и наталкивает на мысль о подобном ходе производителя относительно радиатора видеопамяти и ребер основного радиатора, охлаждающего графический чип:
Насколько хороша такая система охлаждения – рассмотрим при практической проверке данного видеоадаптера.
