Эту статью начинали писать трижды. Первый раз летом 2001 года, когда мы только сделали первые ловушки. Второй раз в июле-августе 2002, когда подготавливали материал для так и не вышедшей второй части статьи "Руководство хардверного извращенца" в журнал "Хакер". Третий раз вернулись в процессе написания обзорной статьи про самодельное охлаждение, и тут ALT-F13 уже не выдержал, нашел у себя черновик той самой первой статьи и наконец, через два года после начала работы над статьей, выложил на сайт руководство по созданию самодельных переходников для вентиляторов:).
Если вы думаете, что я предлагаю обмахивать комп веером, то глубоко заблуждаетесь. На самом деле, мы будем пытаться выжать максимум из обычного воздушного охлаждения при минимуме затрат.

Чем мне нравится этот тип охлаждения, так это тем, что он довольно прост в сборке и даёт фантазии разыграться. Для создания простейших воздушных ловушек нам понадобятся:

• Лист твёрдого картона (из такого делают коробки для разного компьютерного железа);
• Скотч и какой-нибудь человеческий клей, способный клеить бумагу, например, известный ещё со школьных уроков труда ПВА;
• Макетный нож или ножницы;
• Дополнительно, по надобности, изолента, резинки, карандаш и линейка для разметки.

Для начала - кратко о том, что мы вообще собираемся делать. Представьте себе стандартный радиатор для проца, 6 на 6 см, особо ничем не выделяющийся. На нём, как обычно, стоит что-то кулерообразное и главное - маленькое. Но, несмотря на размеры, эта маленький кусок пластика с лопастями совершенно не по-человечески гудит, пищит, скрипит и вообще выдаёт весь спектр безполезных звуков, совершенно не радующих наш тонкий музыкальный слух.
Так вот, если этот 60 мм вентилятор заменить чем-то побольше (хотя бы 80х80 мм) мы получим больший воздушный поток и более тихое охлаждение, так как большие кулера зачастую гудят весьма скромно из-за маленького количества оборотов в минуту (2000-3000). Максимальную эффективность дают, конечно, 120мм кулера, но они очень редко бывают тихими (исключение составляет Vantec Stealth). Если вас не пугает их шум и хотите наилучшее охлаждение, то берите медный радиатор (например Volcano 7 Cu) и вешайте на него своего 120 мм монстра.
Вроде бы всё так просто с первого взгляда, но если подумать, то начинаешь понимать, что большая часть воздуха идёт мимо нашего маленького радиатора ввиду несоответствия размеров (Volcano 7 и другие подобные кулера не в счет, хотя и им пригодится ловушка для установки 92 или 120 мм вентилятора). Для того, чтоб перенаправить весь воздух в желаемую точку, нам надо поставить эту самую воздушную ловушку. Обьяснять, как она выглядит, значительно сложнее, чем просто показать картинку:

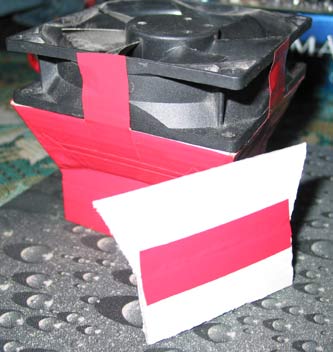

Склеить это довольно просто, не сложнее, чем уроки труда. Делаем такую детальку четыре раза:

После склеиваем клеем и укрепляем скотчем. Вуаля - у нас в руках воздушная ловушка. Для красоты и крепкости можно её облепить изолентой или покрасить краской из баллона, ведь мы же не только оверклокеры, но и моддеры, и у нас всё должно быть красиво. Кулер к ней крепим на том же скотче, можно не бояться, что он может отвалиться, если крепить с четырех сторон его даже оторвать будет трудно. Последним шагом аккуратно режем дырки для отвода воздуха от радиатора внизу ловушки.

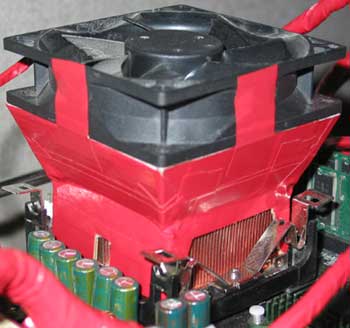

Всю эту конструкцию ставим на радиатор и если она принципиально отказывается держаться, крепим скотчем. Хорошо сделанная ловушка держится без скотча, так как чётко сделана по размерам радиатора.
После включения вы поймёте, что тихий и холодный компьютер при воздушном охлаждении это не сказки. Использование ловушки значительно снижает шум, производимый процессорным кулером и, в большинстве случаев, понижает температуру как минимум на пару-тройку градусов.
