Если вы являетесь счастливым обладателем данного корпуса, то думаю, в этой статье вы найдете для себя некоторое количество полезной информации.

Итак, InWin A500 это miditower со следующими характеристиками:
Слоты: 3x5.25" отсека, 3x3.5" отсека, 2 из которых внешние.
Размеры (Ш х В х Г): 22 х 39.8 x 45.5 см.
Толщина метала: 1 мм.
Вес: 8 кг; в упаковке - 9 кг.

Плюсы корпуса:
Выдвижная панель для крепления материнской платы;
Толстая сталь;
Качественная сборка;
Большая ширина.

Минусы корпуса:
Вертикальное расположение БП (корпус с перекрытием);
Отсутствие штатного места для вентилятора сзади;
Малое количество внутренних трехдюймовых отсеков;
Спартанский (уж очень строгий) дизайн (хотя мне нравится).


Крайне не советую покупать А-серию корпусов Inwin для процессоров P4 и Athlon XP, т.к. есть большой риск, что процессорный кулер упрется прямо в БП. Для P3 или Celeron (Socket 370) он вполне подойдет. Также могу сказать, что частое ковыряние в этом корпусе совсем не доставляет удовольствия:(

В моем случае в корпусе установлены следующие комплектующие:
cpu: Pentium III 733Mhz + радиатор от Intel Box Cooler + Zalman ZM-F1
m/b: Abit SA6
ram: NCP 256 Mb PC 133
hdd: IBM DTLA-307030 30 Gb
hdd: Seagate Barracuda ATA IV 80 Gb
video: Matrox Millenium G450 (32Mb)
cd: Acer 650p (50x)
cd-rw: Teac w540 (1.0F)
sound: SB Live 5.1
modem: Acorp 56k int
mouse: Logitech M-BA47

Первое, на что я обратил внимание, это вентиляция. По моему мнению, в данном корпусе она далеко не идеальна. Вентилятор в блоке питания не может полностью справиться с удалением горячего воздуха из корпуса. Зато есть штатное место для установки 80мм вентилятора на передней панели. К сожалению, пластмассовая корзина, предназначенная для установки вентилятора, очень сильно шумит от проходящего воздуха, также она занимает довольно много места. По этим причинам я и снял эту корзину. PC Speaker приклеил ко дну с помощью двухстороннего скотча.

Следующим шагом стола покупка 120 и 80 мм вентиляторов. 120 мм я поставил за передней панелью. Можно было бы закрепить его, но мне было лень:). На дне корпуса у меня лежит 10мм поролон, зачем поймете позже. На нем и стоит вентилятор. Соответственно вибрации вентилятора не передаются корпусу. Вентилятор подключен через переменный резистор ППБ-3 (3 Вт, 2.2 кОм) и работает на пониженных оборотах. В этом вентиляторе нет тахометра, поэтому настраивал на слух. Т.е. подбирал подходящую комбинацию шум/производительность. Благодаря большому диаметру воздушный поток, который прогоняет через себя этот вентилятор, весьма велик, и снижение оборотов незначительно его уменьшает, а вот уровень шума снижается весьма радикально.

Чтобы компенсировать передний вентилятор, в дополнение к 80мм вентилятору в БП, сзади был установлен 80мм вентилятор Zalman ZM-F1 (на выдув). Поскольку в этом корпусе нет штатного места для вентилятора сзади, пришлось хитрить. Я установил вентилятор вместо четырех PCI-заглушек (слотблейдов, привыкайте к этому слову;)). Т.е. вентилятор расположен прямо под видеокартой и забирает горячий воздух от нее. Минусом такой установки является то, что можно установить только 2 PCI-платы расширения (в моем случае это звуковая карта и модем) вместо положенных 6. С другой стороны, у многих вообще нет PCI-плат или есть, как у меня, одна-две, которые без проблем устанавливаются в нижние слоты. Зато этот способ позволяет существенно улучшить температурный режим в корпусе.

Для снижения шума этот вентилятор установлен через переходник, идущий в комплекте. В переходник впаян резистор, который несколько снижает обороты вентилятора. И без того тихий Zalman, становится вообще бесшумным. Для снижения вибрации вентилятор прикреплен канцелярскими резинками, между ним и корпусом вставлены резиновые прокладки.

В моем корпусе установлен блок питания PowerMan FSP235-60GTW. Так как корпус покупался 2 года назад, в блоке питания стояла проволочная решетка (гриль). Но новые БП идут с выштампованными отверстиями (как на фотографии). Эта решетка предназначена для предотвращения попадания посторонних предметов в лопасти вращающегося вентилятора (например, ваших пальцев:). Я снял ее, чтобы уменьшить шум воздуха, потому что уверен в своей способности не засунуть палец в кулер. Вентилятор в блоке питания подключен через переменный резистор ППБ-3 (несмотря на наличие в блоке питания платы NoiseKiller, отвечающей за регулирование оборотов вентилятора в зависимости от температуры внутри БП).

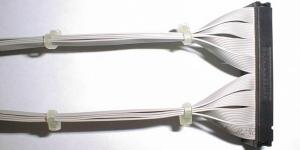

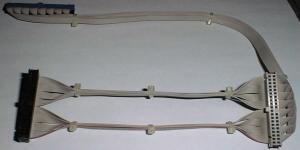

Для того чтобы у воздуха не было лишних препятствий, IDE шлейфы разрезаны на полоски и склеены изолентой. Вот так:





Остальные провода аккуратно уложены вдоль стенок. Т.е. я постарался убрать все лишнее с пути воздушного потока.

Чтобы в корпусе не было пыли, я скотчем заклеил вентиляционные отверстия на задней панели и на боковой крышке. Перед передним вентилятором стоит фильтр, изготовленный из салфетки для сбора тонера, сложенной пополам. Как результат пыли в корпусе совсем нет. Температура, в результате заклейки вентиляционных отверстий, не изменилась. Салфетку я меняю раз в 1,5-2 месяца.

Вот так выглядит схема воздушного потока в моем корпусе:

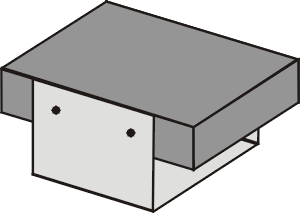

После покупки второго HDD (Seagate Barracuda IV 80Gb, 7200) возник вопрос, куда его разместить. Ставить в штатную корзину желания не возникло т.к. Barracuda IV довольно сильно греется (до 47 °С) и если бы я поставил вплотную FDD и первому винчестеру, не думаю, что это было бы хорошо для здоровья винтов. В Инвинах серии А есть еще одно штатное место для установки HDD - над материнской платой. Но мой корпус не был укомплектован креплением для него:(. Еще один момент: Seagate работает практически бесшумно, а вот мой второй HDD - IBM DTLA, наоборот, шумит довольно сильно. В результате некоторых раздумий появилось следующее решение. В верхнем 3.5" отсеке расположен FDD. Затем идет пустой отсек. И в нижнем отсеке стоит Barracuda, которая охлаждается прикрученным снизу вентилятором, подключенным на 7В. IBM же установлен на дно корпуса, с помощью ненужной корзины на два диска от старого АТ корпуса, вот так:



На дне корпуса лежит плотный поролон толщиной 10мм. Он прекрасно гасит вибрацию от винчестера. Субъективно шум от него уменьшился вдвое. Корзина с винчестером находится прямо напротив переднего вентилятора, что положительно влияет на охлаждение, т.к. воздушный поток со всех сторон обдувает винчестер.

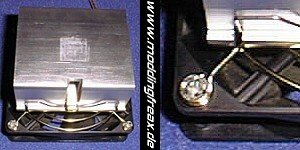

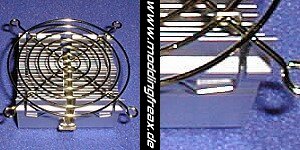

Следующим шагом стала замена штатного вентилятора в Intel Box Cooler на Zalman ZM-F1, подключенный через ППБ-3. Вентилятор был присоединен с помощью гриля, вытащенного из БП. Получилось нечто похожее на это:





После утихомиривания вентиляторов захотелось еще большей тишины. В туристическом магазине был приобретен пенополиуретановый туристический коврик (т.н. пенка), который впоследствии был жестоко порезан на куски:). Основная проблема было в том, чтобы подобрать нужный размер кусков таким образом, чтобы П-образная крышка закрывалась и открывалась без проблем. Передняя панель изнутри тоже оклеена пенкой, за исключением отверстий для вентилятора и приводов. Для приклеивания использовался двухсторонний скотч. 4 куска пенки приклеены к ножкам корпуса для гашения вибрации.

Результатом проделанной доработки явилось почти полное отсутствие шума от работающего компьютера. Шум, конечно же, остался, но уже в полуметре его не слышно, даже ночью. Вот так малой кровью я добился весьма неплохих результатов: во-первых, снижение шума, во-вторых, улучшение вентиляции в корпусе.

Другие моды:
поменял штатный HDD LED на синий сверхяркий;
Вывел на свободную трехдюймовую заглушку 2 USB-порта, разъемы для микрофона и наушников;
Стелс-мод для сидюков.

Все то, что было проделано мной не потребовало каких-либо особых умений. Как вариант можно попробовать прорезку блоухола над материнской платой, для удаления горячего воздуха от процессора. Места для установки 120мм вентилятора там вполне достаточно. Или установить дополнительный вентилятор на стенке напротив видеокарты. При некотором количестве фантазии и упорства можно получить что-то вроде этого:



Желаю вам удачи в нелегком, но очень увлекательном и интересном деле моддинга.

ЗЫ: Следующим модом будет покупка Чифтековского бигтауэра:).
