Скоро наступит лето и у кого-то придут каникулы, а у кого-то долгожданный отпуск и, в общем, бездельников в эти три месяца станет больше. Но это не самое важное и не самое приятное, ведь летом приходит тепло, день станет длиннее, а ночи станут короче… «дальше продолжать не буду, пусть завершит ваша фантазия». Но каждый решает сам как пройдут эти три месяца, кто-то проведёт их наслаждаясь теплом, солнцем и летними ночами, а кто-то, прячась от невыносимой летней жары, посвятит свое время прохождению игр, которые как раз отложил до прихода каникул или отпуска, хотя лучше совместить оба направления.

Мы будем отдыхать, но индустрия не будет, ни для кого не секрет, что летом должны появиться новые видеокарты Nvidia GTX 1080/1070, появление которых многие ждут. Ведь придёт новый уровень производительности, а карты предыдущего поколения станут дешевле, что тоже на руку, особенно в нашей стране. И пока все затаились в ожидании, я думаю, было бы не плохо рассмотреть те видеокарты что есть, или хотя бы одну из них, но зато какую. Ведь скоро карты поколения MAXWELL станут дешевле, а значит, в какой-то мере актуальность их обзоров ещё есть. А раз так, то познакомимся мы сегодня с флагманской версией GTX 970 от EVGA, встречайте обзор и тестирование GeForce GTX 970 FTW+ (04G-P4-3978-KR).

Упаковка и комплектация

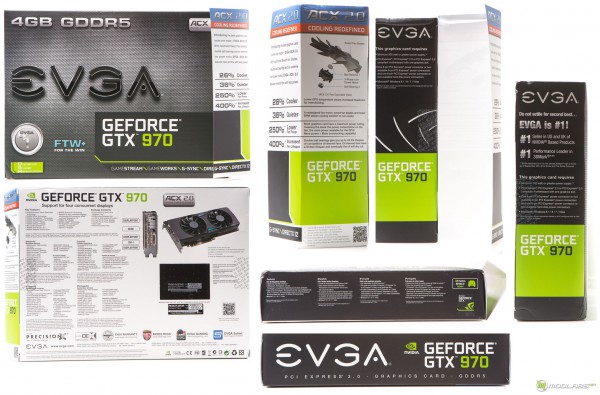

Видеокарта EVGA GeForce GTX 970 FTW + (04G-P4-3978-KR) находится в коробке с привычным для NVidia черно-зелёным оформлением. Плюс присутствует информативная вставка с описанием прелестей системы охлаждения ACX2.0.

Упаковка довольно информативна, можно найти данные о требованиях к БП. Мощность его должна быть не менее 500 Вт. На одном из торцов EVGA пишет о том, что она самая лучшая, а на другом присутствует вкладыш с данными о вентиляторе. Под вкладышем нет ничего примечательного. С обратной стороны коробки расписаны все преимущества архитектуры MAXWELL и GTX 970 в честности. Ещё есть небольшое окно, через которое можно увидеть наклейку с данными видеокарты.

Открыв коробку можно увидеть обращение к пользователю.

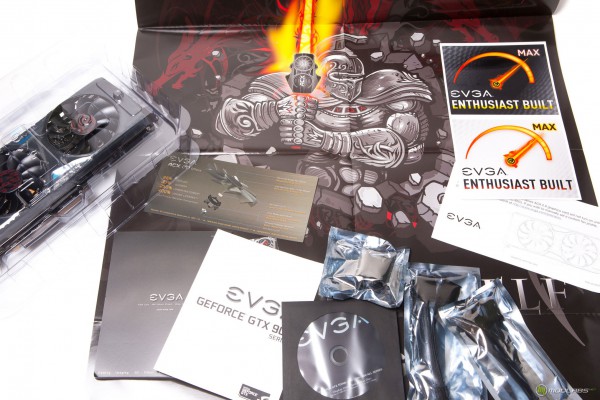

Комплект поставки EVGA GeForce GTX 970 FTW заставляет вспомнить о тех временах, когда производители не были такими жадными и комплектовали свои продукты различными хохоряшками. Комплект очень радует, он включает в себя:

• Видеокарту EVGA GeForce GTX 970 FTW в пластиковом блистере;
• Инструкцию;
• Фирменные наклейки;
• Металлический шильдик;
• Фирменный плакат;
• Пакет с переходником питания PCIe 2 Шт;
• Пакет с переходником DVI-VGA;
• Диск с драйверами;
• И несколько брошюр с информацией.

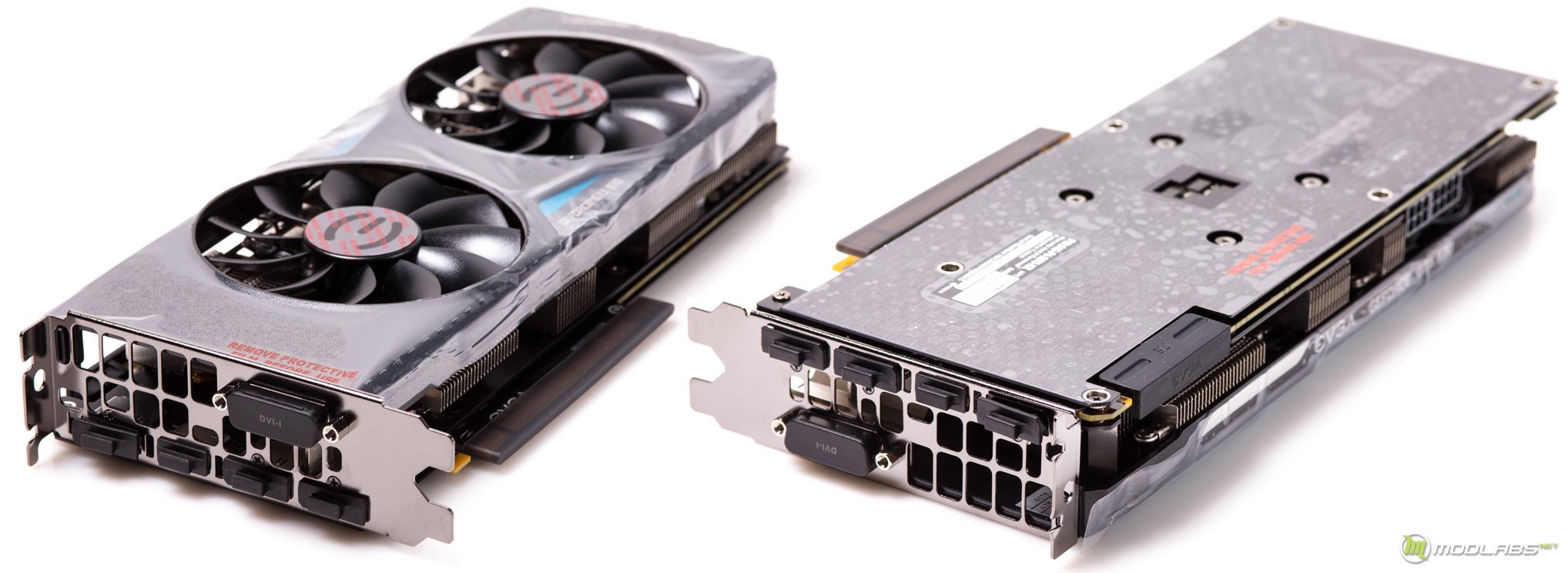

Кожух и бекпленйт находятся под защитными плёнками, разъём PCIe16x и коннекторы SLI закрыты резиновыми заглушками, а видеовыходы пластиковыми заглушками.

Внешний вид

Наш тестовый полигон недавно посетили карты EVGA GTX 950 SSC и EVGA GTX 950 FTW, и хочу отметить, что они очень похожи на звезду сегодняшнего обзора EVGA GTX 970 FTW+ (04G-P4-3978-KR). Американский бренд, несмотря на очень большой ассортимент всё держит в порядке. Большинство видеокарт собственно производства делаются на одной печатной плате, причем не так важно, что за чипсет GTX 950, GTX 960 или GTX 970. На всех своих картах EVGA использует свою фирменную систему охлаждения ACX2.0 между собой различающуюся надписями на кожухе.

Но вернёмся к главному герою и поговорим о GPU Maxwell GM204. Чип GM204 можно встреть под СО двух видеокарт это GTX980 и GTX970. Старшая и младшая ревизия чипа между собой имеют следующие различия: количество ядер CUDA уменьшено с 2048 до 1664 штук и блоки так же пошли под нож 16 до 13, вместе с этим количество текстурников сократилось с 128 до 104 штук. Обычная практика обрезания кристалла физически. Под нож ещё пошла и частота чипа, значение GPU Boost с 1216 до 1178 МГц. Только частота памяти для обеих ревизий GM204, осталось неизменной, она находится на отметке 1750 (7000) Мгц. Но EVGA GeForce GTX 970 FTW+ (04G-P4-3978-KR) это флагман! И имеет довольно неплохой разгон с завода. Хотя на повышенной скорости работает только GPU, для GTX 970 FTW+ GPU Boost составляют 1367 Мгц, это на 189 Мгц больше по сравнению с референс решениям. А частота памяти, как я и говорил, осталась не тронутой 1750 (7000) Мгц. Наверное, это для возможности заняться самостоятельно оверклокингом. Ведь по своему опыту могу сказать, что память видеокарт на базе GM204 спокойно разгоняется до 7500-7800 Мгц, порой бывает и больше 8000 Мгц, всё зависит от конкретного экземпляра.

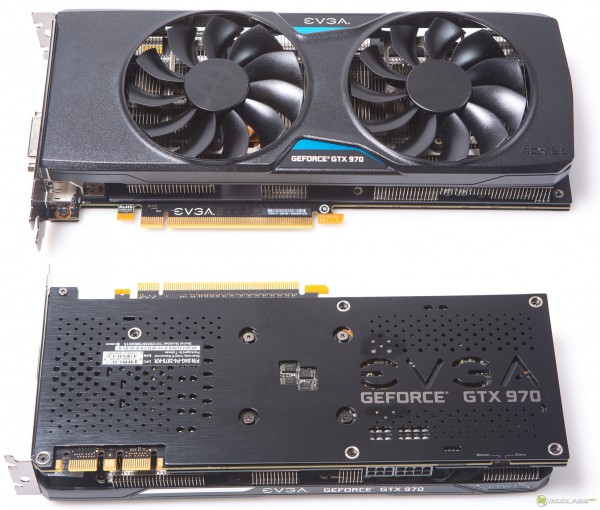

Теперь перейдём к габаритам видеокарты, её длина равна 256,5 мм, чего более чем достаточно для того, чтобы подружиться с большинством ATX систем. Высота видеокарты находится на стандартной отметке 111,5 мм, а толщина - два слота расширения PCIe, тут нет ничего необычного. Радиатор видеокарты и её саму полностью закрывает пластиковый кожух, в котором расположились два необычных вентилятора с изогнутыми в обратную сторону лопастями, диаметр каждого составляет 87 мм. Так же на кожухе есть  две вставки, на которых указана модель видеокарты

EVGA своих флагманов, как правило, обязательно комплектует бекплейтом и как раз FTW+ является таковым, самая прокаченная GTX 970. Важно понимать, что в данном случае бекплейт это не только декоративный элемент, который придаёт дополнительное усиление конструкции, в данном случае бекплейт ещё и помогает в охлаждении видеокарты. В нём есть перфорация для отвода тепла, вырезаны крупные буквы EVGA, под которыми находится надпись GeForce GTX 970. С левой стороны есть два разъёма для объединения в SLI нескольких видеокарт, а справа находится переключатель БИОС, о котором подробно далее.

Занимает видеокарта всего два слота. На верхнем боку присутствуют отличительные признаки в виде надписей «EVGA GeForce GTX 970» и «FTW+». Так же ближе к хвосту видеокарты находится пара разъёмов питания 6pin+8pin. А из этого следует, что разработчик заложил уровень TDP видеокарты равный 145 В. Нижний бок тут мало чем может быть нам интересен.

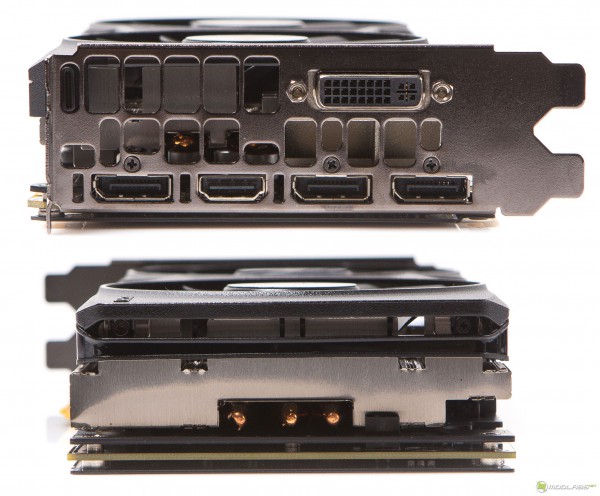

Производитель не стал менять количество выходов вывода изображения, тут всё как у референс GeForce GTX 970 (DVI-I; HDMI х 1; DisplayPort х 3). С поддержкой следующих разрежений, цифровое – до 4096 x 2160; аналоговое – до 2048 x 1536. А между ними в металлической панели присутствуют для более эффективного отвода тепла.

С хвостовой стороны видеокарты нет ничего примечательного.

Ну и напоследок, заканчивая внешний осмотр видеокарты, я расскажу про переключатель BIOS, о котором я упоминал ранее. У него есть два режима Master и Slave. Последний заставляет работать GTX 970 в тихом «полупассивном» режиме системы охлаждения. А вот профиль Master активирует вентиляторы, заставляя их вращаться с минимальной скоростью 500 об/мин, расширяя диапазон Power Limit с 110% до 115%.

Система охлаждения

Как я и говорил, EVGA ставит систему охлаждения ACX2.0 как на старшие, так и на младшие чипы, так как радиатор довольно производительный на младших картах (к примеру, GTX 950) он смотрится особенно эффективно. Интересно, как он справится с картой погорячее.

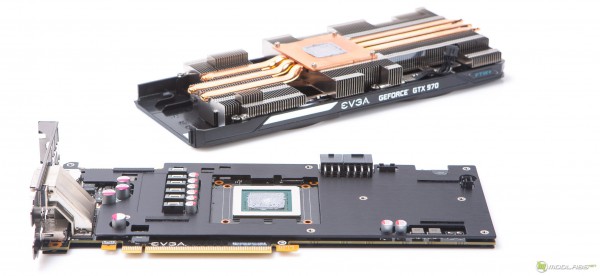

Радиатор кулера ACX2.0 контактирует только с GPU, PCB и греющиеся элементы обдуваются попутно вентиляторами. Фиксируется кулер всего на 4 винта.

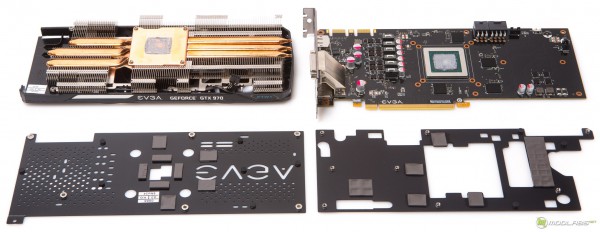

Но система охлаждения EVGA GTX 970 FTW+ не ограничивается только хорошим кулером. Дополнительно в охлаждении видеокарты участвуют две металлические пластины. Одна из них находится на внутренней стороне печатной платы саданись термопрокладками с чипами памяти и подсистемой питания отводит тепло от них. Вторая это бекплейт, который также с помощью термопрокладок отводит тепло от чипов памяти и обратной стороны GPU. Между собой эти пластины скручиваются винтами через печатную плату, создавая подобие брони, которая не только охлаждает, но и укрепляет видеокарту, спасая от перегиба.

В кожухе кулера расположилась пара вентиляторов, диаметр каждого 87 мм, высота 15 мм. Подобных вентиляторов не встретить на других видеокартах, отличает их необычная форма 11 лопастей, они имеют поддержку PWM управления и работают со скоростью 300-4000 об/мин. Модель вентилятора PLA9215B12H базируются они на подшипнике 2х-качения, который, как правило, является единственным достойным выбором для тонких вентиляторов, подобный тип подшипника имеет ресурс около 80000 часов. Вентиляторы очень тихие в этом я убедился ещё в обзоре EVGA GTX 950 SSC и EVGA GTX 950 FTW. Плюс у данной модели видеокарты СО работает так же, в полупассивном режиме, вентиляторы остаются неподвижными пока температура GPU не достигнет 63 градусов.

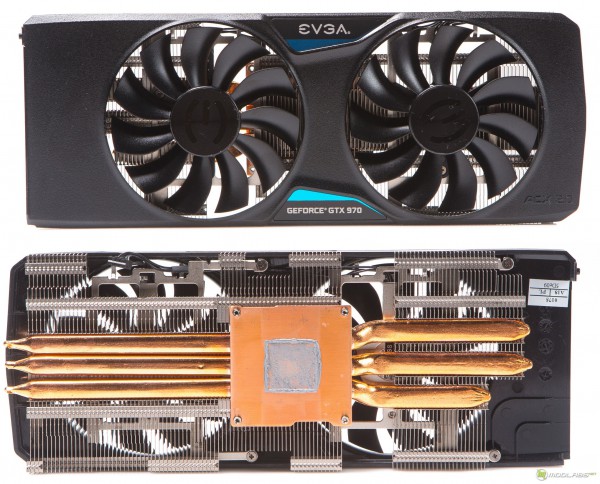

Радиатор состоит из трех плоских тепловых трубок, медного основания и алюминиевых ребер. Всё это объединено в необычную конструкцию, которая не только выглядит эффективно, но и по факту позволяет GPU оставаться холодным.

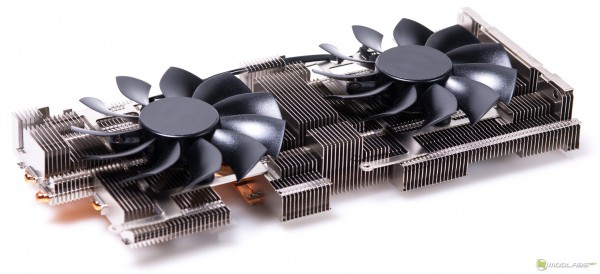

Под кожухом скрывается необычный радиатор с ребрами разной формы.

Более подробно система охлаждения рассмотрена в обзоре EVGA GTX 950 SSC и EVGA GTX 950 FTW.

Печатная плата

Как я уже говорил, EVGA использует печатную плату собственно дизайна, которая длиннее той что предлагает использовать NVidia.

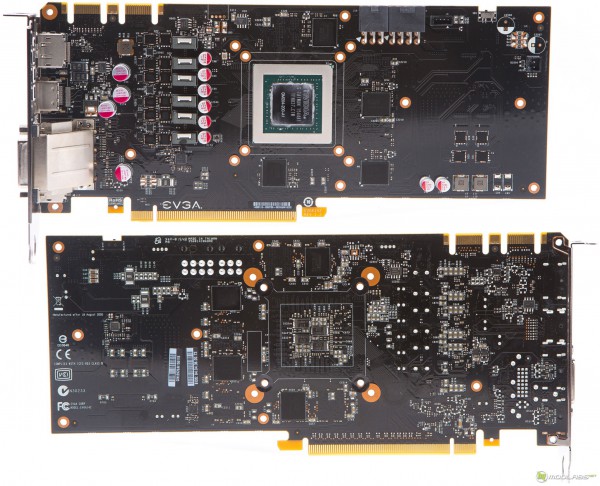

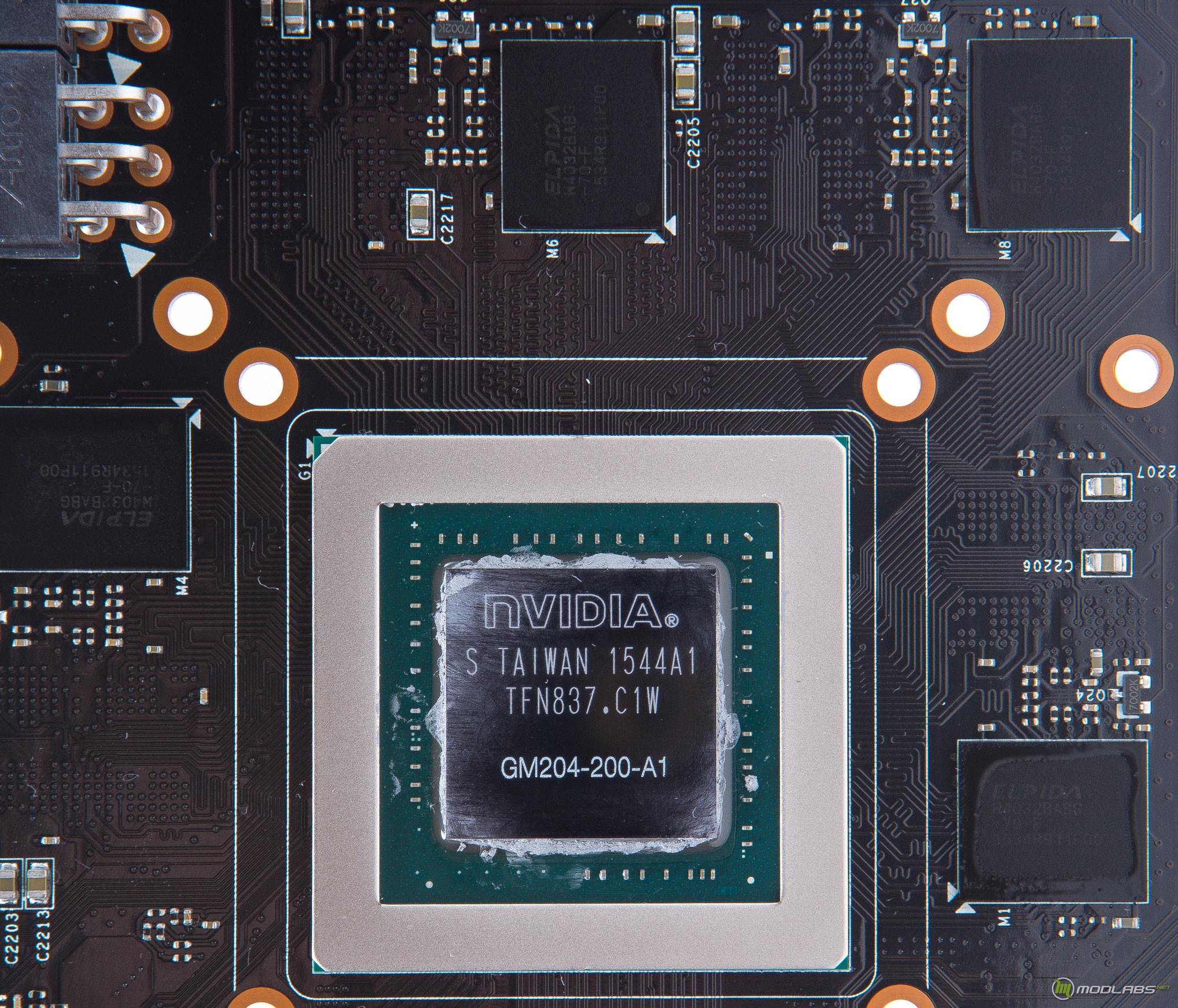

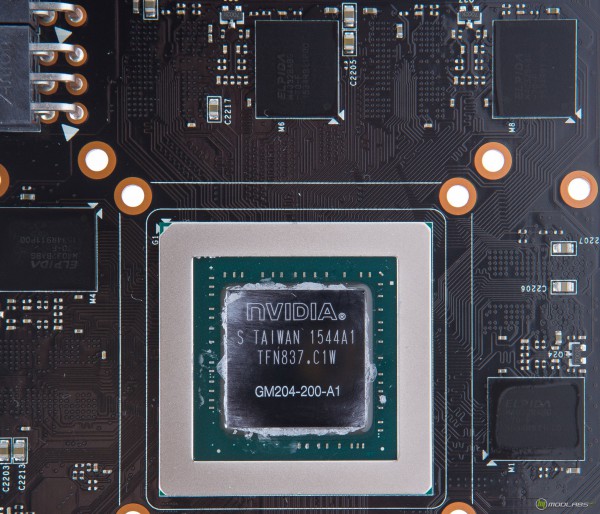

В центре печатной платы находится GPU Nvidia GM204-200-A1, выпускающийся ещё по техпроцессу 28 нм. Вокруг него расположены 4 чипа памяти, но всего их 8, ещё 4 находятся с обратной стороны печатной платы. Тут используются чипы компании Elpida с маркировкой W4032BABG-70-Fимеющие базовую частоту 7000 Мгц.

Тут используется восьмифазная подсистема питания видеокарты, выполнена по типу 6+2, GPU/Memory, напомню, что к референс решения используется только 5 фаз, по типу 4+1 GPU/Memory.

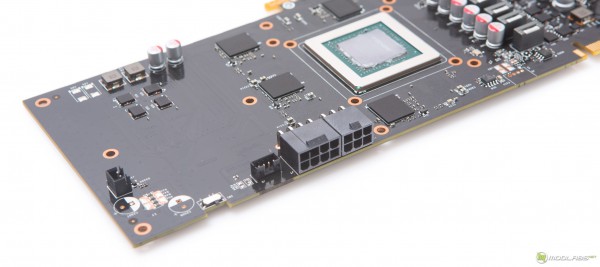

Шесть фаз питания графического процессора находятся ближе к видеовыходам. Две фазы питания памяти вынесены на хвостовую часть видеокарты у нижнего края.

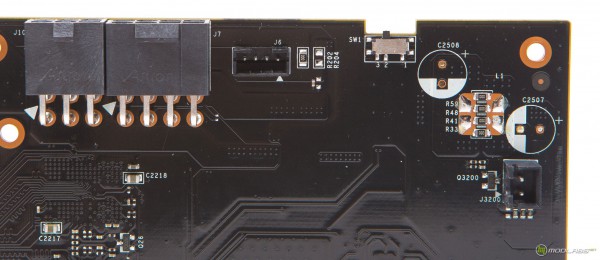

Ну и напомню о паре разъёмов питания 6pin+8pin и переключателе БИОС, о которых я уже рассказывал выше.
