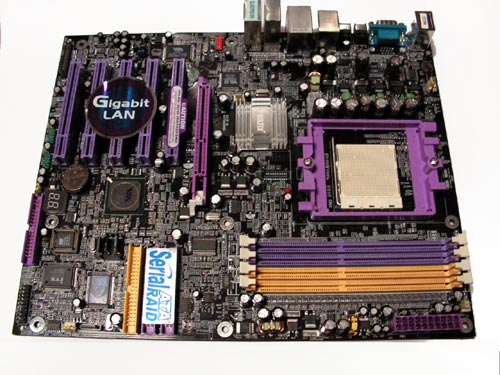

Кроме принадлежности к серии Soltek Pro, SL-K8TPro-939 относится к "дизайнерской" серии Black Thunder Motherboard. Это еще одна инициатива Soltek, внедренная для поднятия имиджа своих продуктов. Высокоуровневые платы компании используют определенную фирменную цветовую гамму, которая меняется в среднем раз в 8-12 месяцев. Вначале это было бело-серебристое покрытие, затем аналогичное золотистое... Фиолетовая серия именовалась Violet Eyes, а нынешняя цветовая схема называется Black Thunder - черный текстолит печатной платы и сиреневые пластиковые детали (разъемы AGP, PCI, DIMM, ATX, IDE, а также рамка вокруг процессорного сокета).

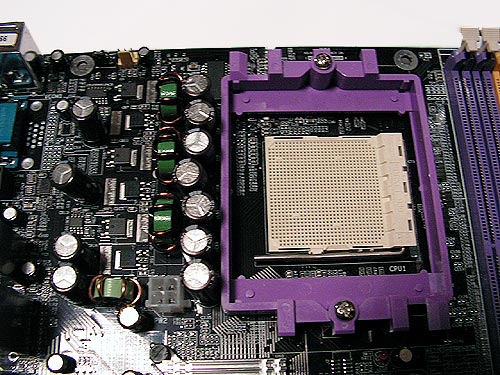

Система питания процессора традиционного трехфазного типа. На плате распаяны все MOSFET'ы (общим количеством 9 штук), причем три - с обратной стороны. Стоят семь конденсаторов на 6.3 В по 3300 мФ и четыре - 16 В, 1500 мФ.

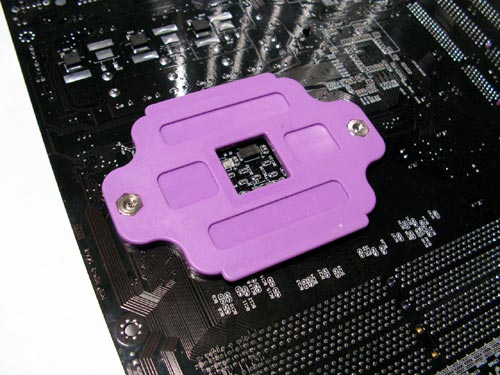

С обратной стороны платы находится защитная пластина из твердого крепкого пластика, фирменного сиреневого цвета.

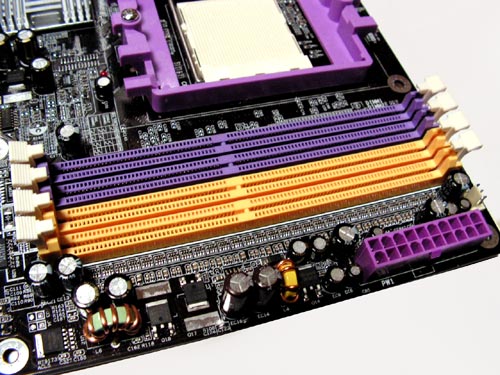

Разъемов DDR DIMM четыре штуки, как и положено на чипсетах с двухканальным доступом. Но вот расположены они необычно: для того, чтобы заставить два модуля работать в Dual Channel, их нужно установить в два соседних, сиреневых (или желтых), слота. Обычная схема предполагает установку "через один", Soltek же немного намудрили... Рядом с разъемами памяти, в самом углу платы расположен 20-пиновый коннектор АТХ. Более удачное расположение для него найти невозможно, но это одна из немногих дизайнерских удач Soltek на этой плате.

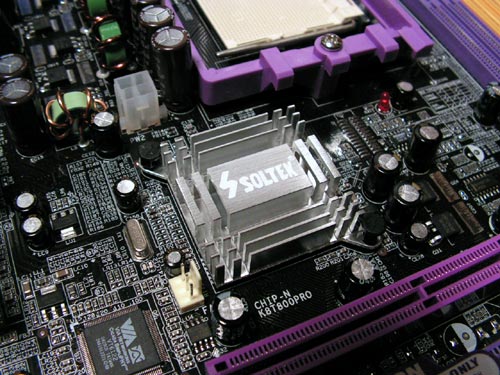

Северный мост чипсета VIA K8T800Pro закрыт скромным алюминиевым радиатором с белым логотипом Soltek, под которым обнаруживается достаточно щедрое количество термопасты. Чипсеты без интегрированного контроллера памяти греются слабо, но для серьезного разгона и на такие мелочи следует обращать внимание - более массивный радиатор не помешает.

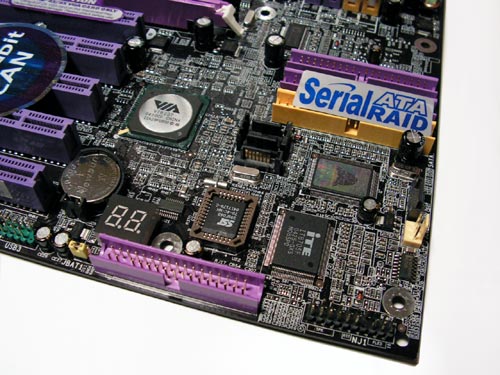

Район южного моста весьма "густо населен". Кроме собственно микросхемы VIA VT8237 рядом находятся: три разъема IDE, четыре разъема Serial ATA, FDD-коннектор, микросхемы RAID-контроллера, I/O-контроллера и BIOS, а также блок разъемов для передней панели, один из четырех имеющихся 3-пиновых коннекторов для вентиляторов, диагностический индикатор, джампер сброса BIOS и батарейка. Рассказываю я это не для красного словца, а дабы пожаловаться на "конструкторский гений" - если кто-то решиться собрать на базе этой платы максимальную конфигурацию, то разобраться в таком количестве проводов на квадратный дюйм будет непросто. Самое ужасное в этой ситуации - отвратительная доступность джампера сброса BIOS (зажат между разъемом FDD и двумя конденсаторами), который непросто вытащить даже держа плату в руках.

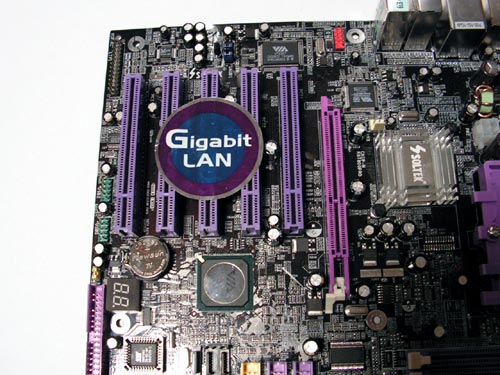

Мазохистская направленность Soltek'овских схемотехников была известна давно, и с годами они оттачивают свое умение... Самая труднодоступная часть платы, под нижним разъемом PCI, используется на полную катушку: дизайнерам показалось мало разместить там FDD-коннектор и перемычку очистки CMOS, поэтому рядом в линию вытянулись два разъема подключения USB-косичек и, в самом углу, тот самый многострадальный коннектор для подключения принтерного порта...

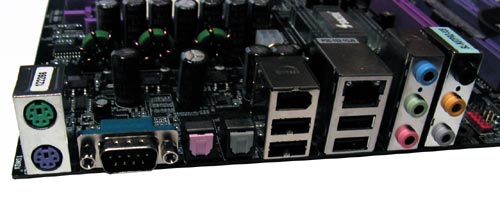

Остатки изобретательности инженеры приложили к конфигурации портов ввода-вывода на задней панели, поэтому дизайн I/O shield вышел одним из самых экзотичных: шесть аудиоразъемов, четыре USB 2.0, один IEEE 1394, RJ-45 от гигабитного Ethernet-адаптера, один COM-порт, традиционные PS/2 и оптические вход и выход SPDIF. Вот кому плата приглянется, так это любителям многоканального звука с подобающими аудиосистемами.

Достойна уважения и дисковая подсистема Soltek SL-K8TPro-939, не зря на коробке упоминается "Raid Pro". Южный мост VIA VT8237 обеспечивает Raid 0/1-функциональность для двух Serial ATA-портов (два разъема IDE, обслуживаемые встроенным контроллером, не имеют подобных возможностей). А вот дополнительный контроллер Promise FastTrak PDC 20579 (заведует одним IDE-разъемом на два устройства и двумя SATA) позволяет создавать значительно более гибкие конфигурации: RAID 0 (Stripe) на два или четыре диска, до двух RAID 1 (Mirror) на два диска каждый или единый RAID 0+1 (Mirror/Stripe) массив на все четыре диска. К тому же, для Serial ATA доступна функция JBOD (Just Bunch One Disk), объединяющая пространство двух физических дисков в один логический.

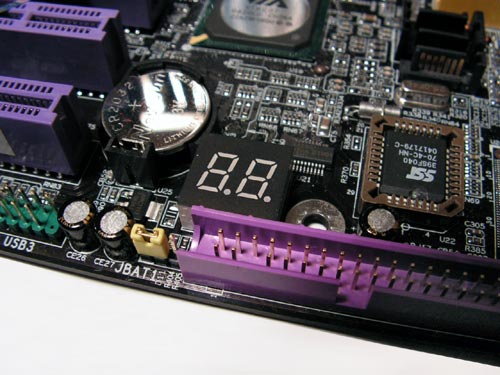

Последняя приятная мелочь - наличие цифрового индикатора POST-кодов. Не стоит воспринимать его, как панацею при проблемах с запуском системы, но иногда он действительно спасает ситуацию, помогая точно узнать причину неполадки.
