Сегодня, к нам на тестирование заглянула материнская плата Asus Maximus VIII Gene. Ее предшественники очень хорошо закрепились в рядах серии Republic of Gamers и не нуждаются в представлении для энтузиастов. Сейчас пришло время посмотреть на актуальную вариацию для платформы на базе LGA1151.

Материнские платы Gene весьма интересные и в тоже время не совсем однозначные представители линейки ROG. Первые платы с этим названием были отличным выбором для построения компактной системы. Но в наше время itx-решений форм-фактор mATX, как по мне, уже не относится к дивизиону компактных решений.

По сути Gene в некоторых пунктах уступает своим полноразмерным собратьям, и здесь можно сказать только об ограничениях форм-фактора иных послаблений наблюдаться не должно. Доказательством тому служит не один десяток рекордов, которые энтузиасты ставят именно на платах Gene. Ранее мы уже знакомились с ASUS Maximus VIII Ranger, которая является полноразмерным вариантом, и схожа с Asus Maximus VIII Gene как по цене, так и характеристикам. Предлагаю построить обзор на их перекрестном сравнении, так же в некоторых моментах можно будет вспомнить одну побывавших у меня моделек ASUS MAXIMUS VI GENE.

КОМПЛЕКТ ПОСТАВКИ

Asus Maximus VIII Gene приехала к нам в весомой упаковке, которая оформлена в узнаваемых цветах ROG-серии. ASUS как всегда хорошо отразили название платы и дотошно перечислили все имеющиеся пунктики, откидная крышка с дополнительной информации в наличии ;).

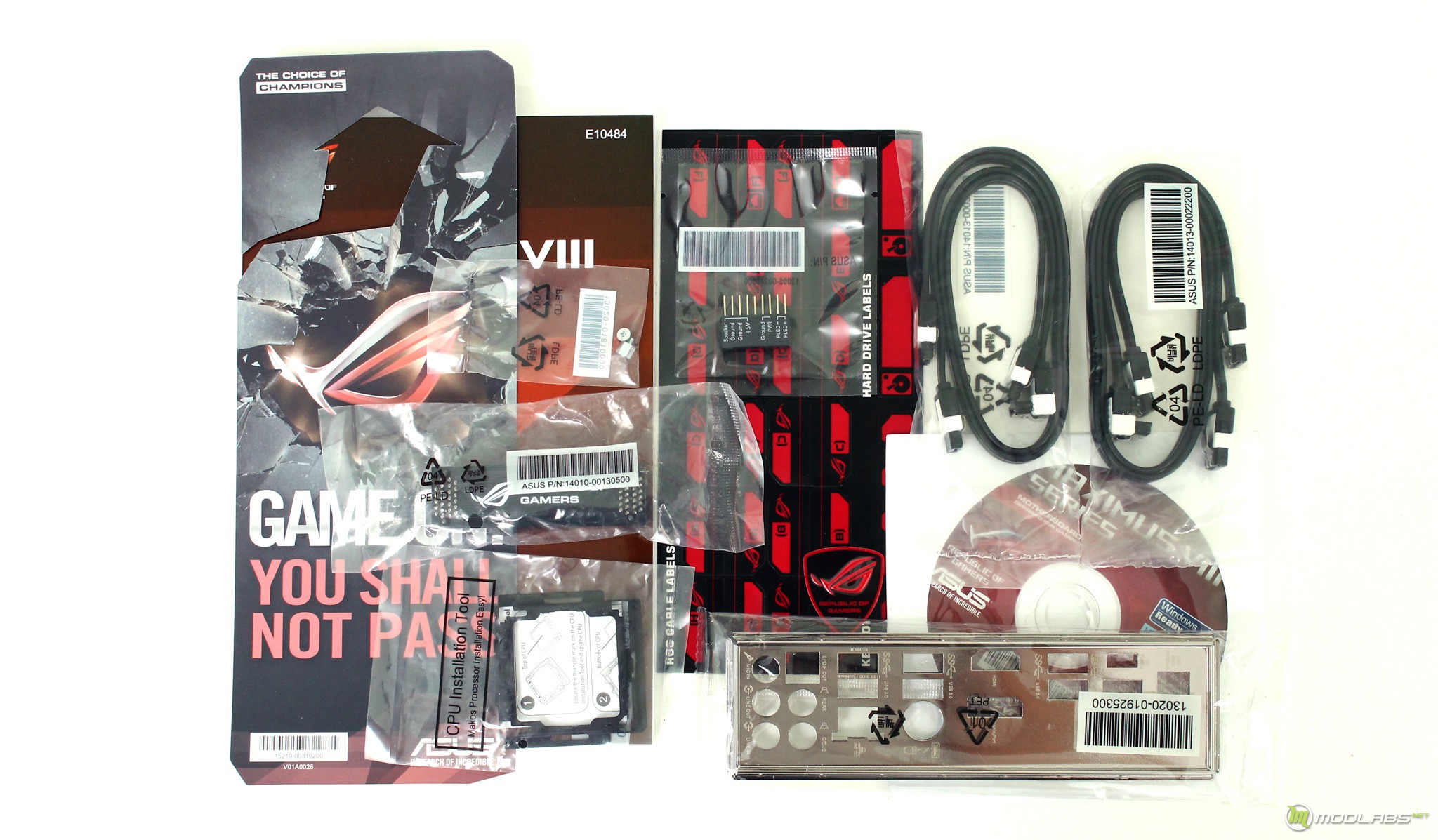

Комплект поставки аналогичен оному в вариации Ranger. В него так же вошла вывеска на дверь, набор ROG-наклеек, инструкция пользователя и набор для маркировки накопителей. Из функциональных составляющих так же: заглушка для корпуса, набора SATA кабелей, SLI-мостик, переходник Q-Connector, рамка для установки процессора и болтик для накопителя M.2.

ВНЕШНИЙ ОСМОТР

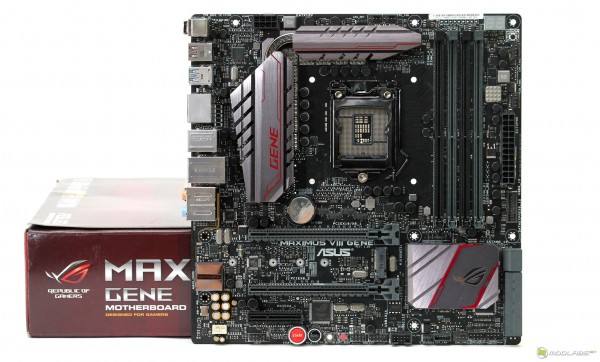

Форм фактор mATX с его размерами в 244×244 миллиметров нам давно знаком, вот и Gene VIII не выходит из его рамок :). Внешне плата однозначно отличается от предыдущего поколения. Новые, свеженькие, цвета уже знакомы нам по обзору Ranger’а и лично мне нравятся.

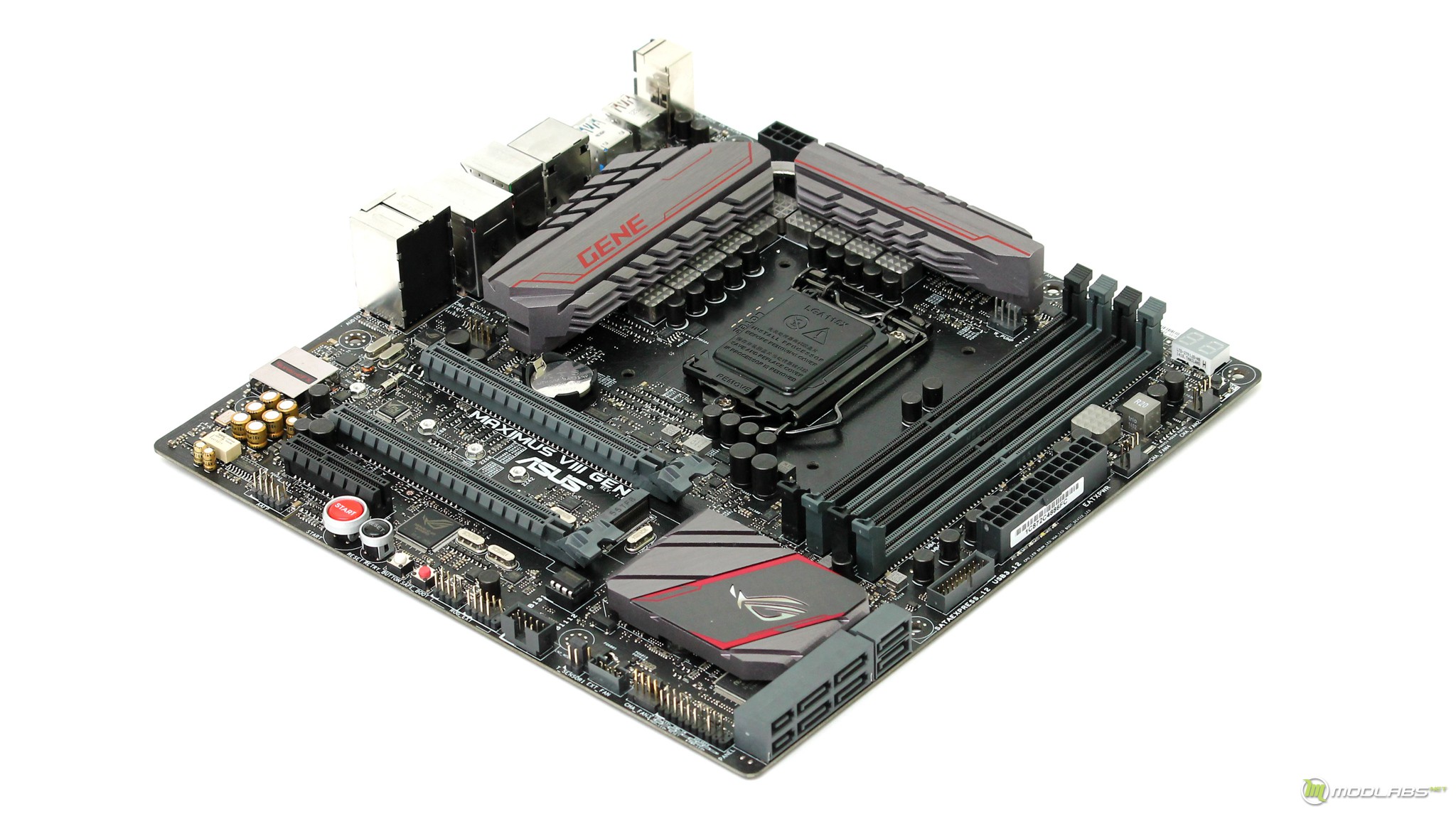

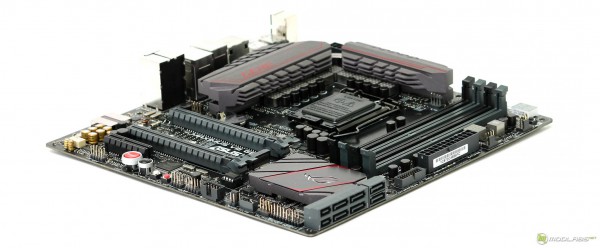

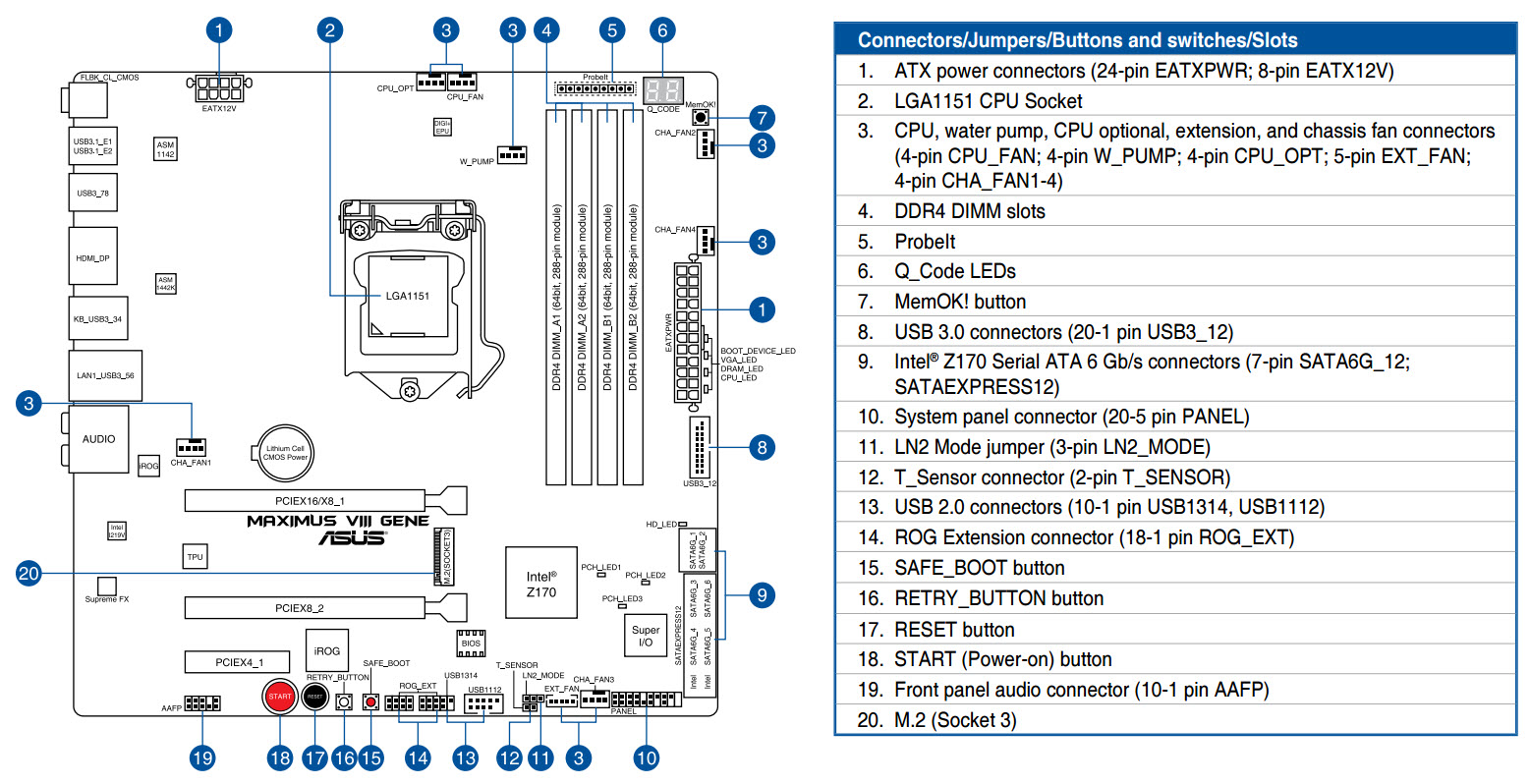

Общее расположение элементов Asus Maximus VIII Gene, далее более детально.

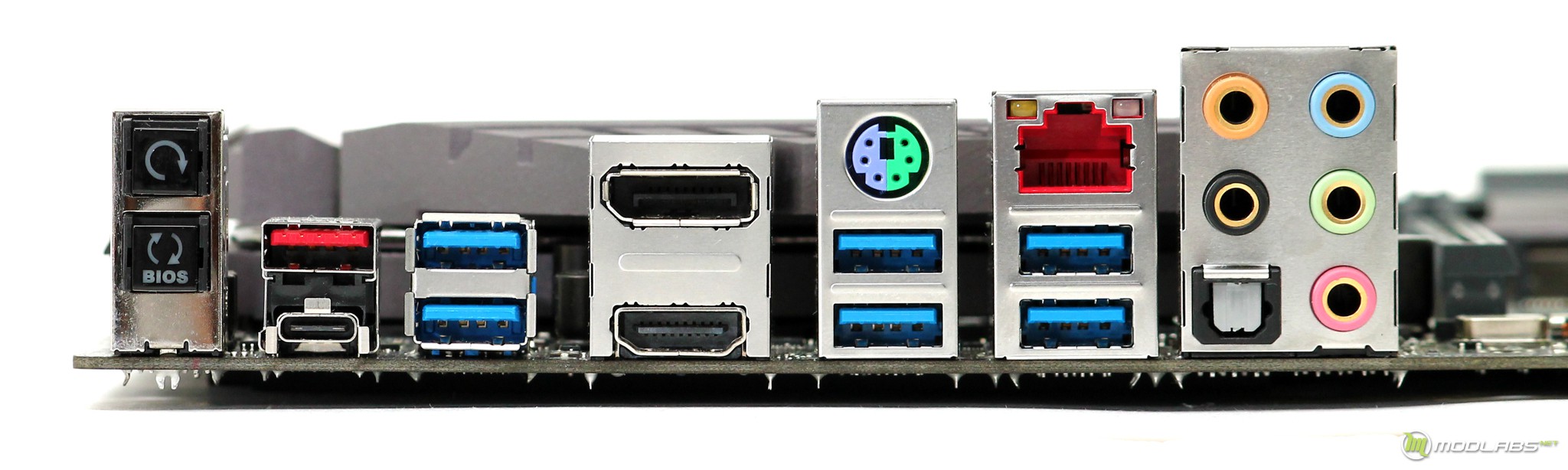

Перечень слотов панели I/O у подопытной следующий:

• Один PS/2 для мышки или клавиатуры;
• Один LAN-разъем RJ-45;
• Шесть USB 3.0;
• По одному USB 3.1 (Type-C и Type-A);
• По одному HDMI и DisplayPort;
• Один оптический S/PDIF;
• Пять аудио-разъемов miniJack;
• Клавиша «USB BIOS Flashback»;
• Клавиша сброса настроект BIOS.

В отличие от Ranger’a здесь производитель установил шесть USB 3.0, вместо двух. Так же появилась дополнительная клавиша Clear CMOS.

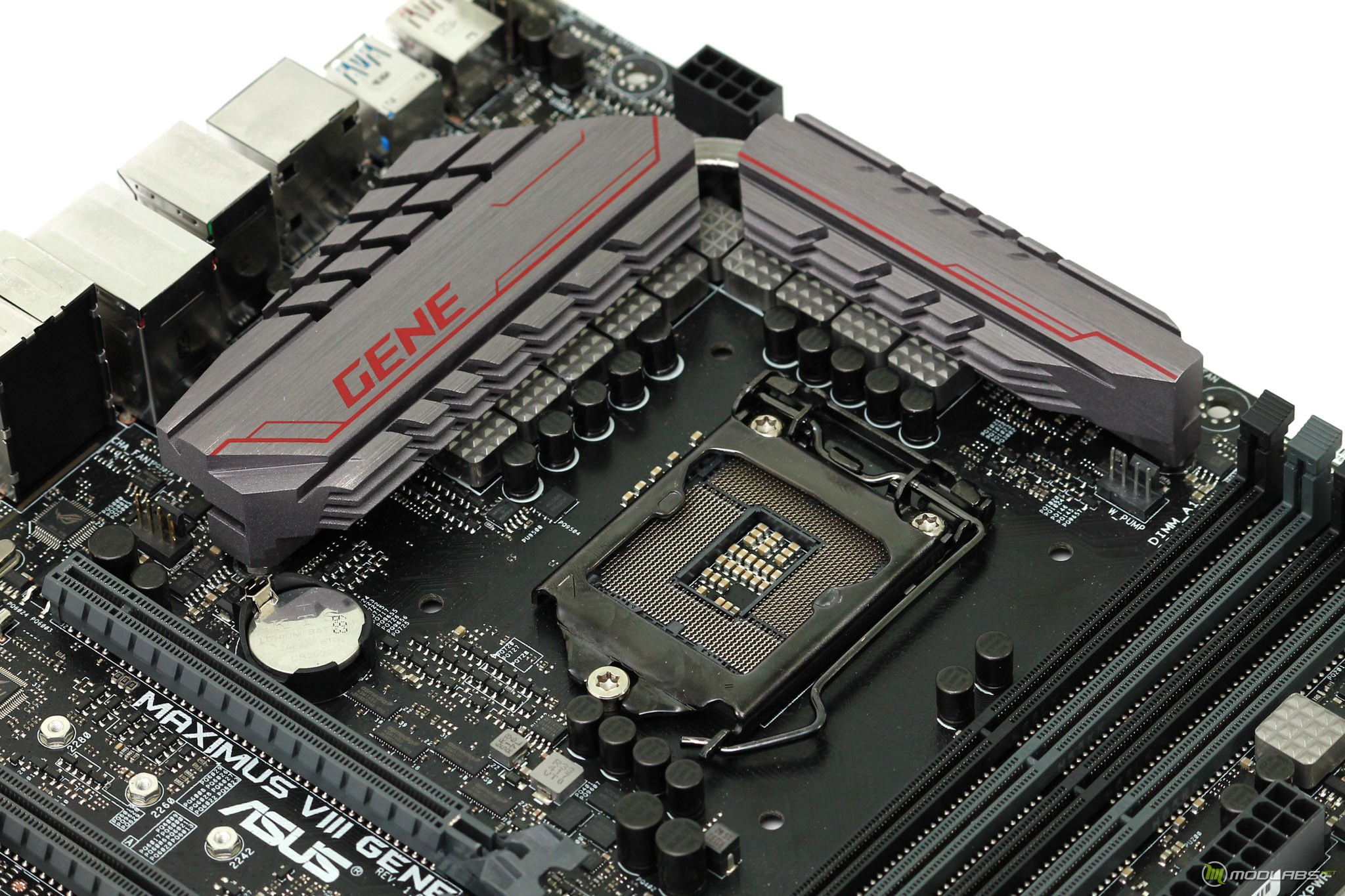

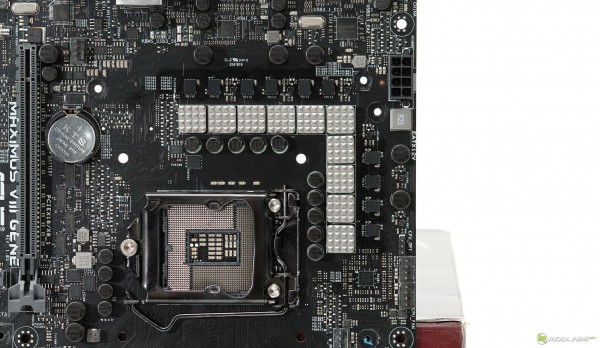

Хотел уже написать, что исполнение разъема LGA1151 осталось без изменений, но они нашлись. В части текстолита под процессором есть пара отверстий, предназначенных для установки термопар. В прошлом поколении Gene такое тоже было, в некоторых случаях весьма полезная штука для энтузиастов ;).

Отличий в системе питания процессора обнаружить не удалось. Здесь все та же система на базе ШИМ-контроллера DIGI+ EPU ASP1400B. Для подачи питания от БП предусмотрен один стандартный 8-pin коннектор.

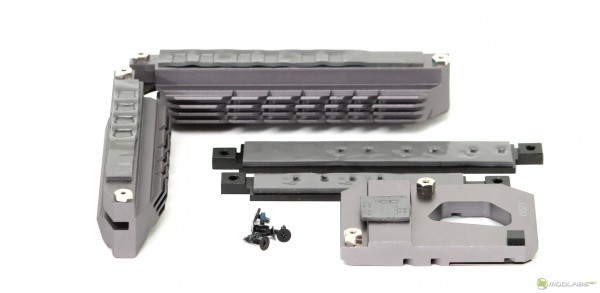

Для охлаждения системы питания и набора системной логики используется пара радиаторов. В отличии от Ranger’a составные части радиатора системы питания соединены тепловой трубкой и выполнены немного массивнее. Метод крепления и использование бекплейтов не изменился.

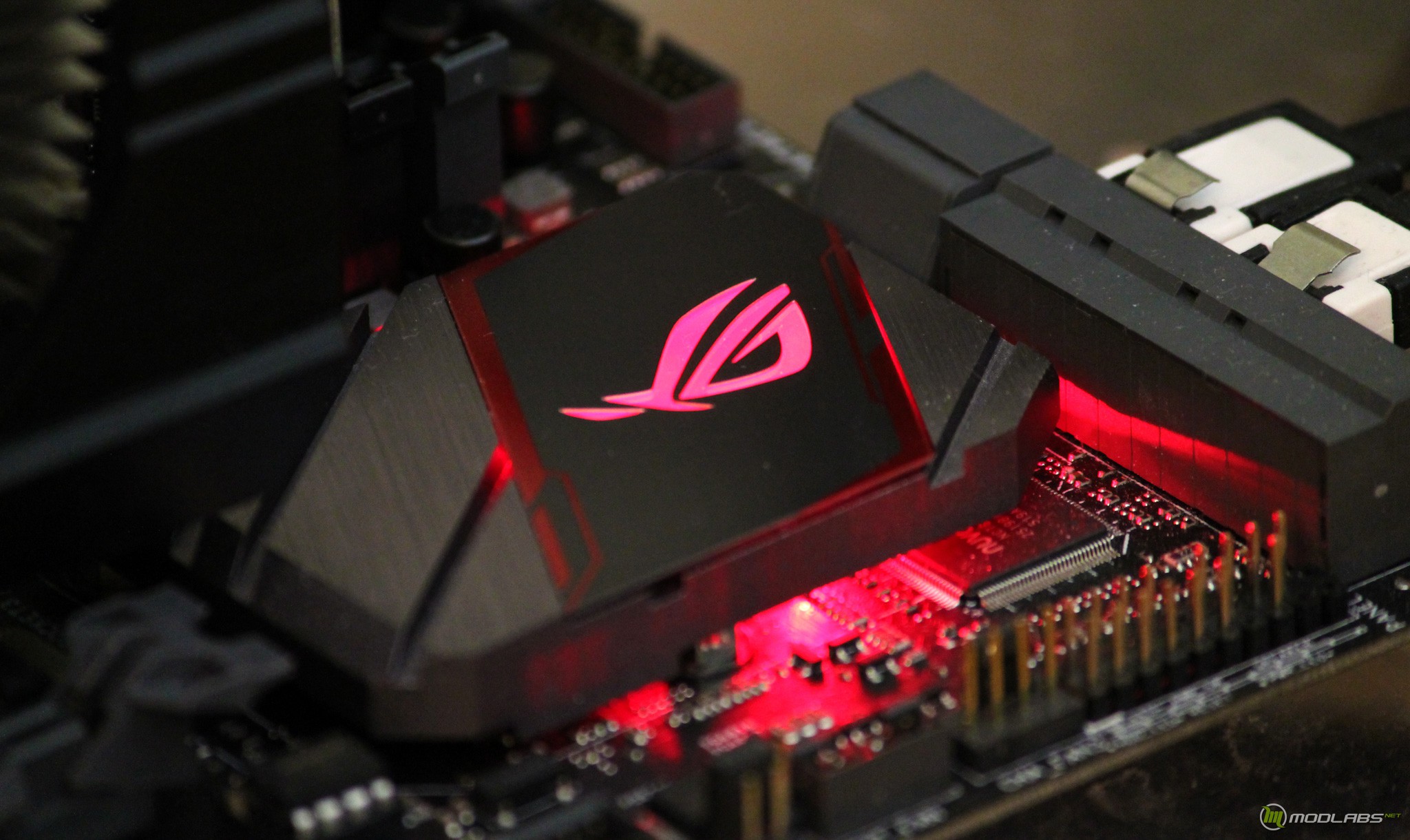

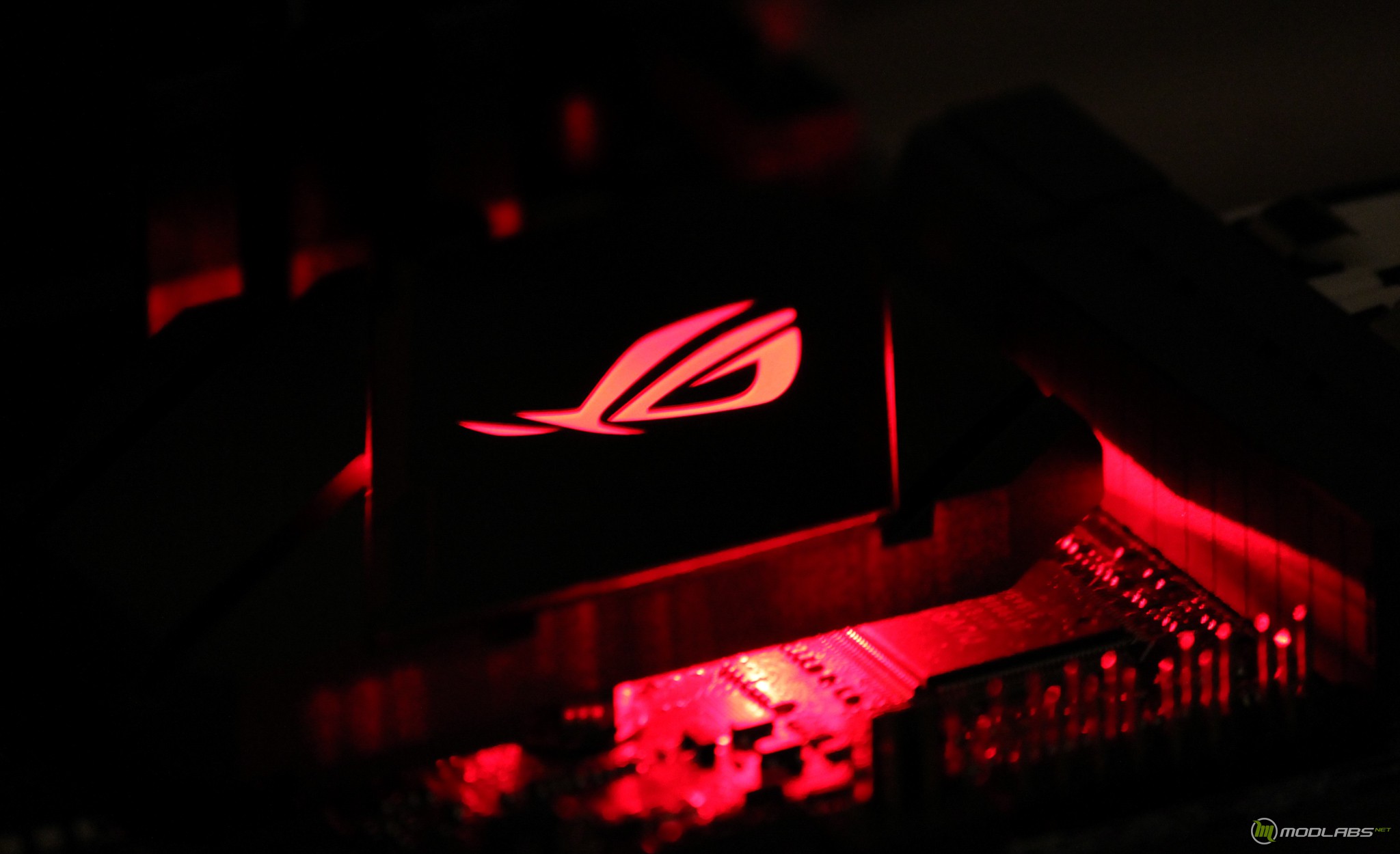

В своем основании радиатор набора системной логики содержит небольшую полость, которая предназначена для организации подсветки логотипа, сам светодиод установлен на печатной плате. Однозначно плюс в список Maximus VIII Gene, в сборках с аналогичным светом он смотрится очень интересно.

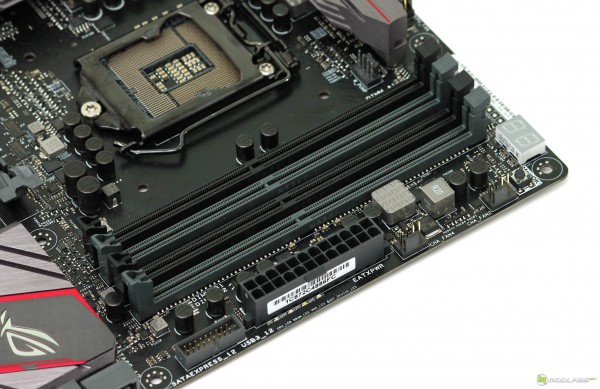

Слоты для установки оперативной памяти тоже не претерпели изменений, их четыре с возможностью установки объема в 64GB. Однако, согласно техническим характеристикам, максимальный OC-режим увелчился с 3400 MHz до 3800 MHz.

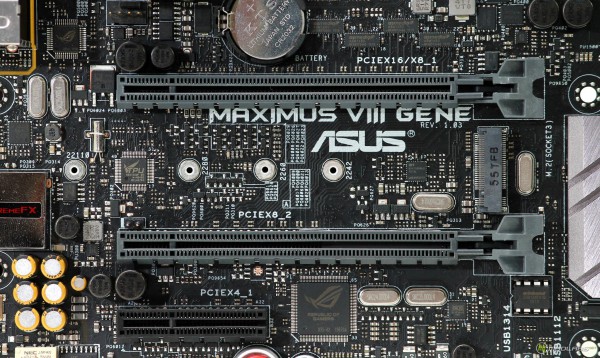

Перечень слотов расширения, разумеется, изменился в соответствии с форм-фактором. Отметим, что полноразмерный PCI Express идет первым, в такой компановке мы можем наблюдать некоторые проблемы с совместимостью супер-кулеров и установленной видеокартой. Но мы же понимаем что плата не полноразмерная :).

• PCI Express 3.0 x16 (максимум х16 линий);
• PCI Express 3.0 x16 (максимум х8 линий);
• PCI Express 3.0 x4;

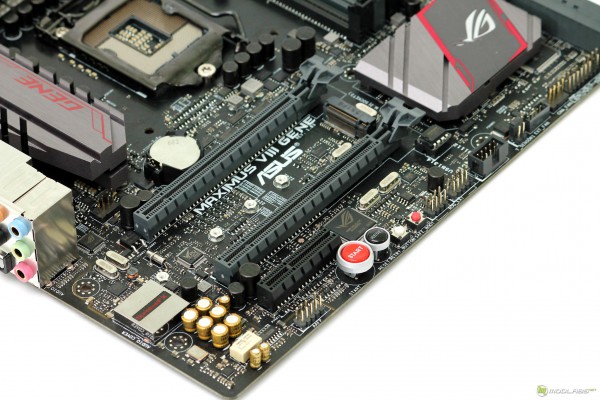

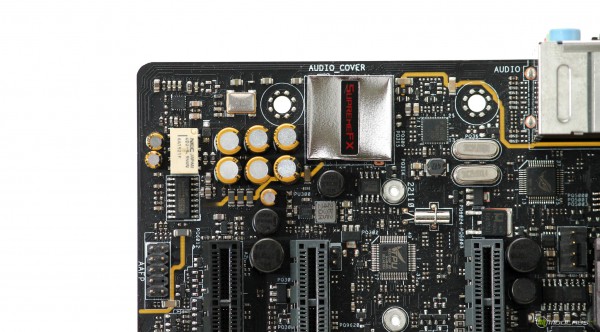

Realtek ALC1150 для звуковой системы, Intel I219V для сетевого контроллера, ASMedia ASM1142 для обеспечения USB3.1. Все эти позиции не претерпели изменений относительно Ranger’a. Не могу не подчеркнуть, что звук имеет множественный обвес в виде ЦAП’а ESS ES9023P, операционного усилителя TI RC4580 и хорошей компонентной базы.

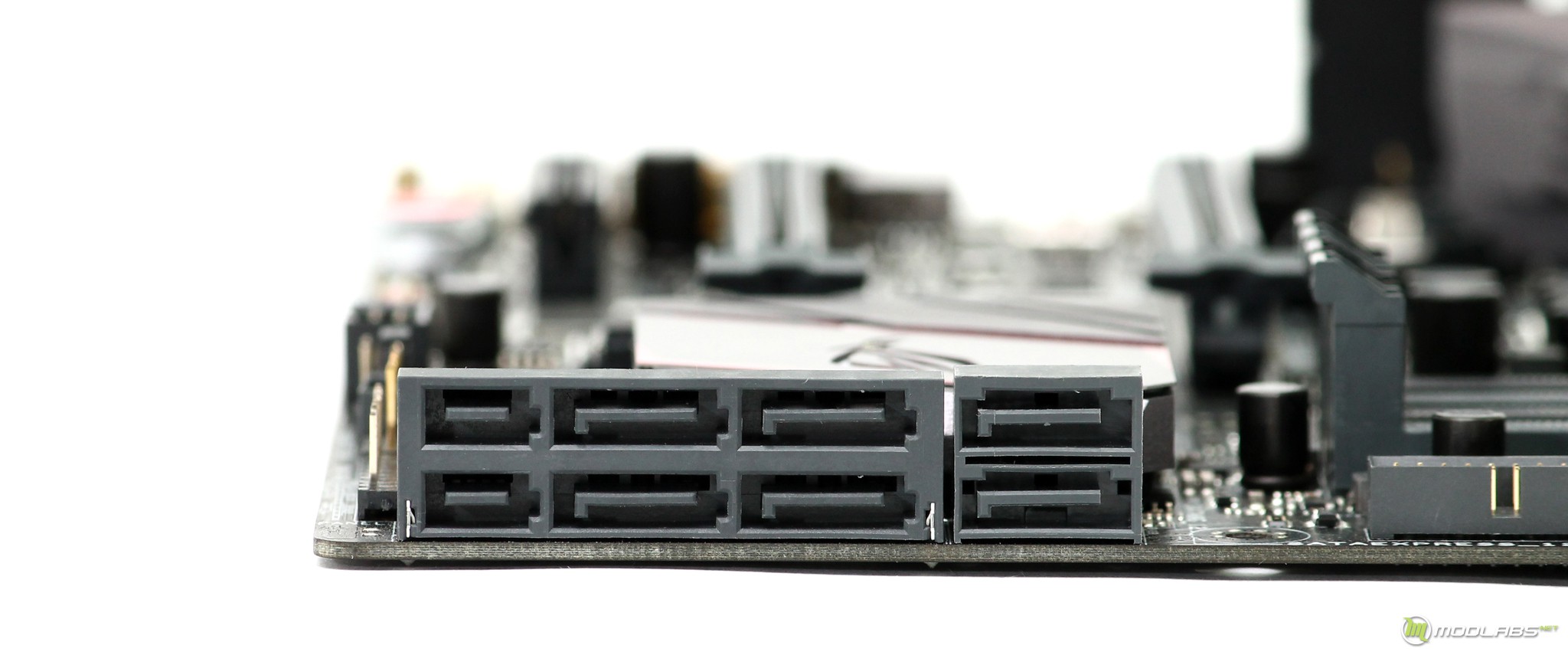

Формула разъемов для установки накопителей так же не изменилась: шесть портов SATA 6 Гбит/с, с возможностью подключения двух накопителей с интерфейсом SATA Express.

Разъем M.2 изменил место базирования и находится между слотами PCI Express. К установке доступны плашки с длинной в 42,60,80 и 110 миллиметров. Здесь же разместилась небольшая микросхема IDT 6v41538NLG, которая реализует функционал технологии ASUS PRO Clock и должна обеспечивать большую стабильность при экстремальных планках базовой частоты процессора.

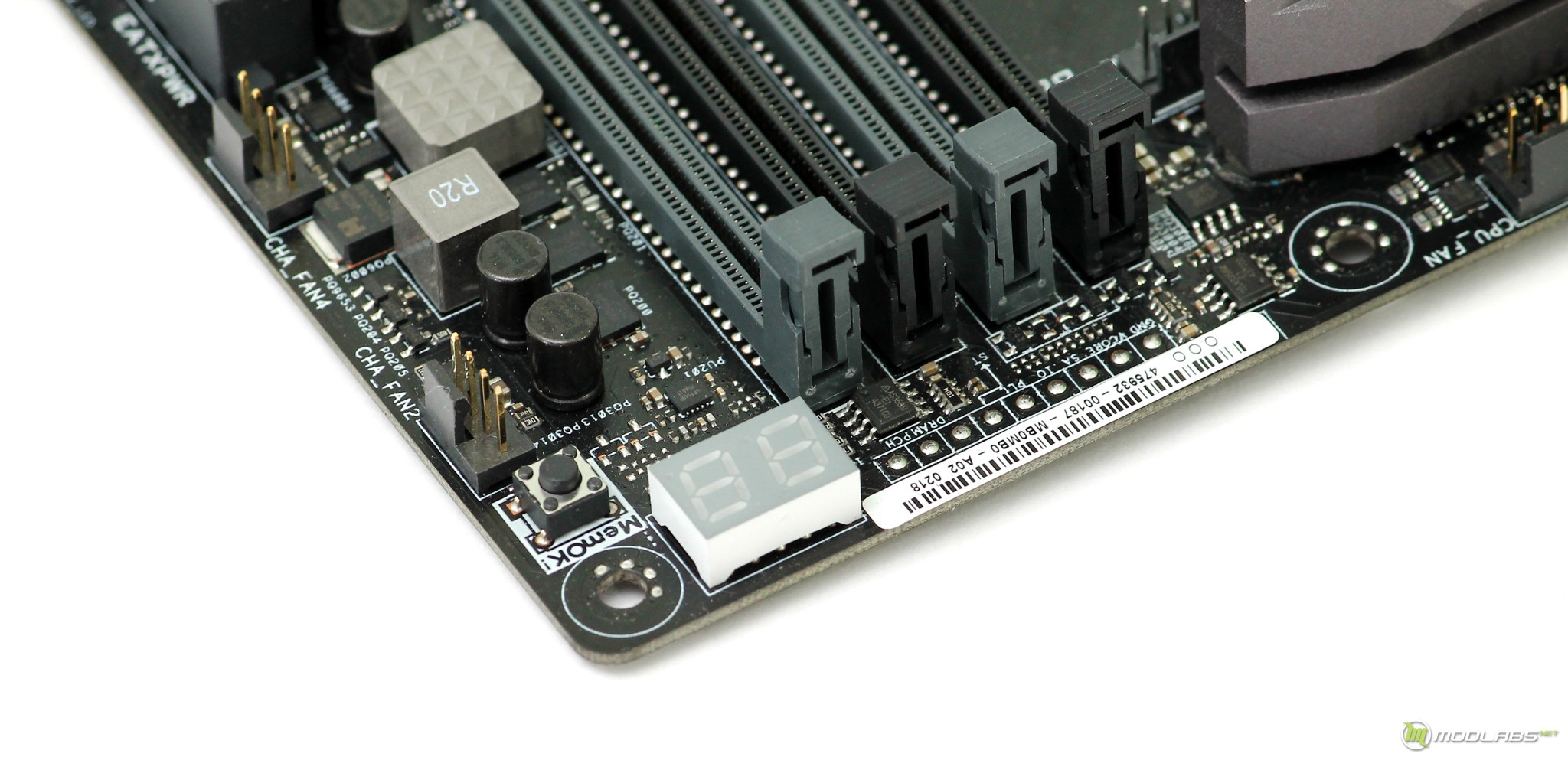

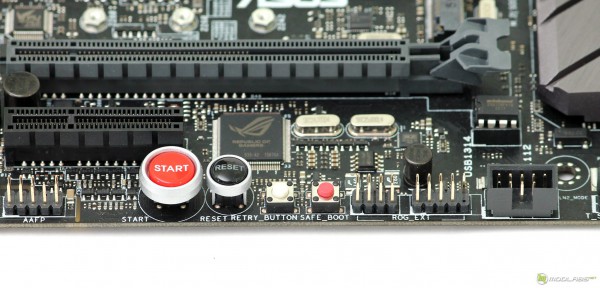

Среди «фишек» для стендового использования материнской платы ASUS предусмотрели клавиши включения и перезагрузки (в этот раз она, как и клавиша включения располагает полноразмерным корпусом). Есть две новенькие клавиши Retry и Safe Mode, обе предназначены для запуска системы с определенным условием – во время бенч-сессий весьма полезная штука, особенно когда не знаешь жива ли еще система… Кстати по бенчу, джампер LN2_Mode для включения расширенных диапазонов напряжения и возможность подключения OC Panel панели через ножки ROG_EXT тоже в наличии. Из более стандартных вещей можно найти POST-индикатор, набор светодиодов и технологию Mem_OK!.

ТЕСТОВЫЙ СТЕНД

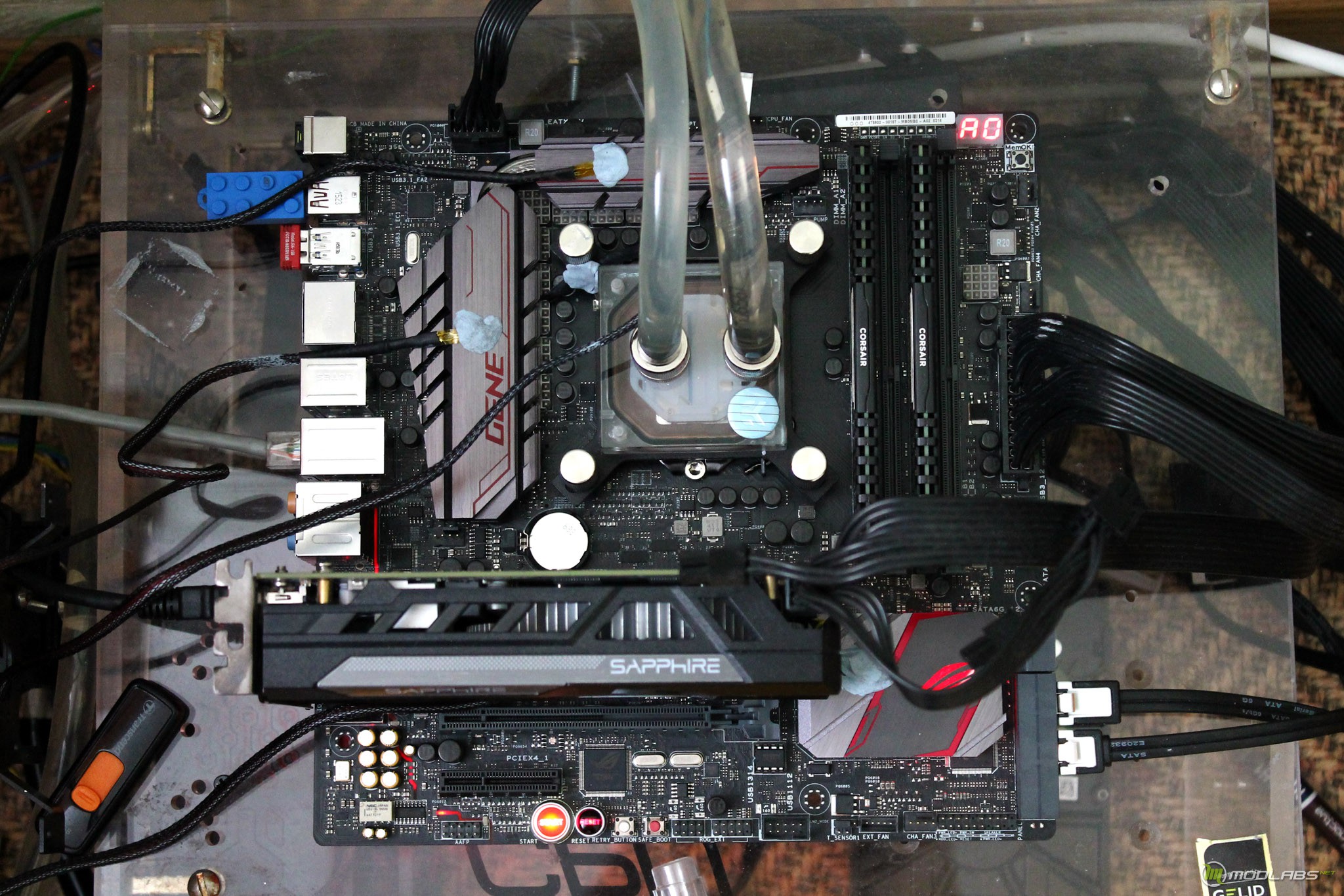

Для тестирования Asus Maximus VIII Gene мы использовали тестовый стенд со стандартной конфигурацией:

• Процессор: Intel Core i5 6600K;
• Видеокарта: Sapphire Nitro R7 360 2G D5;
• Система охлаждения: EKWB EK-KIT X240;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

ОБОЛОЧКА UEFI

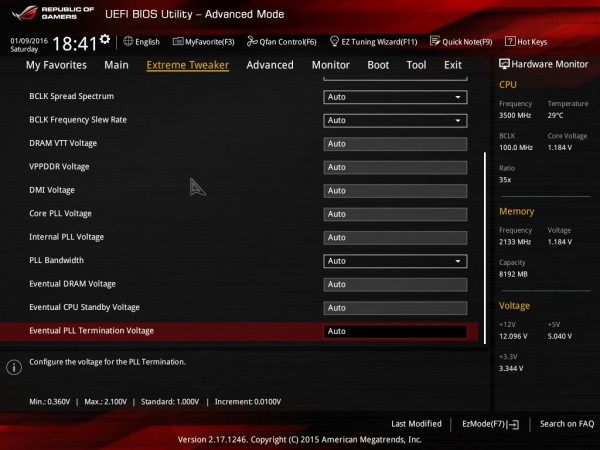

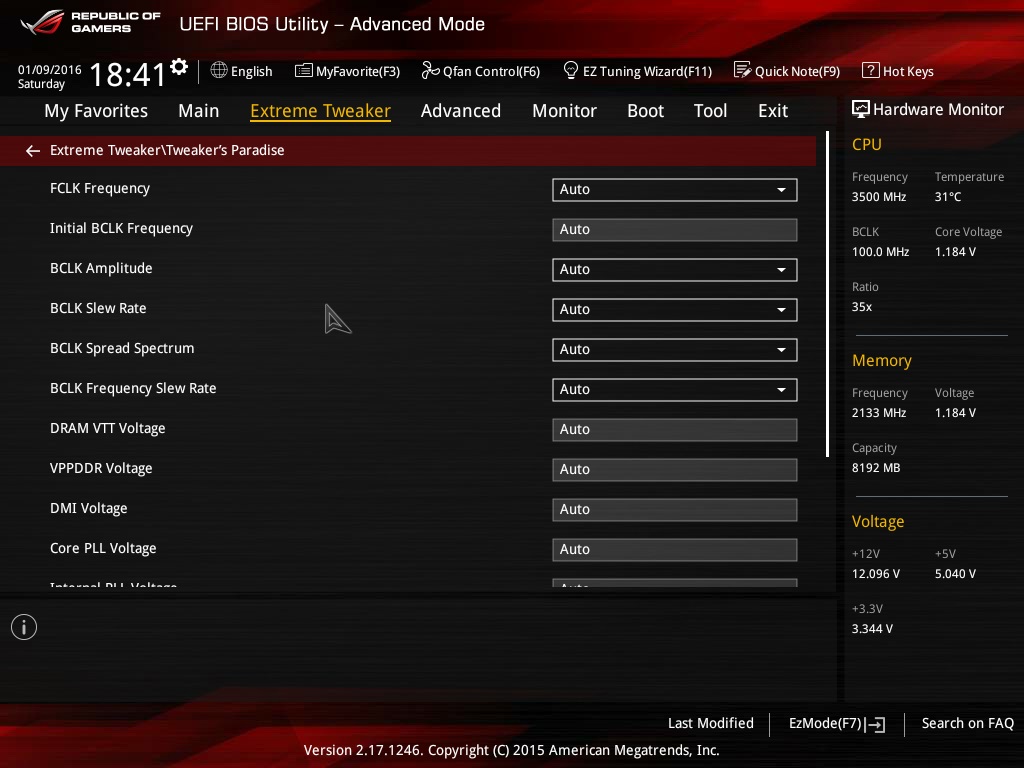

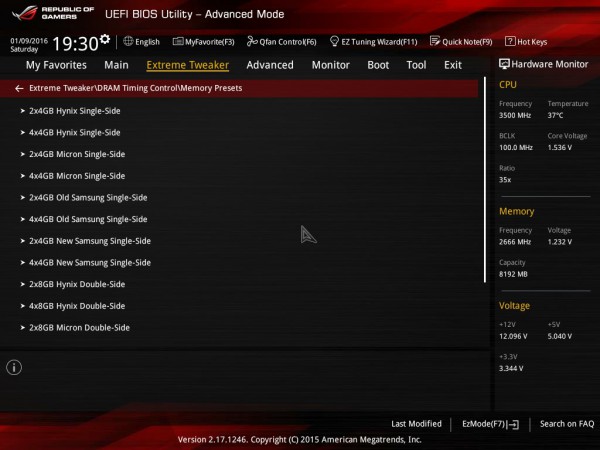

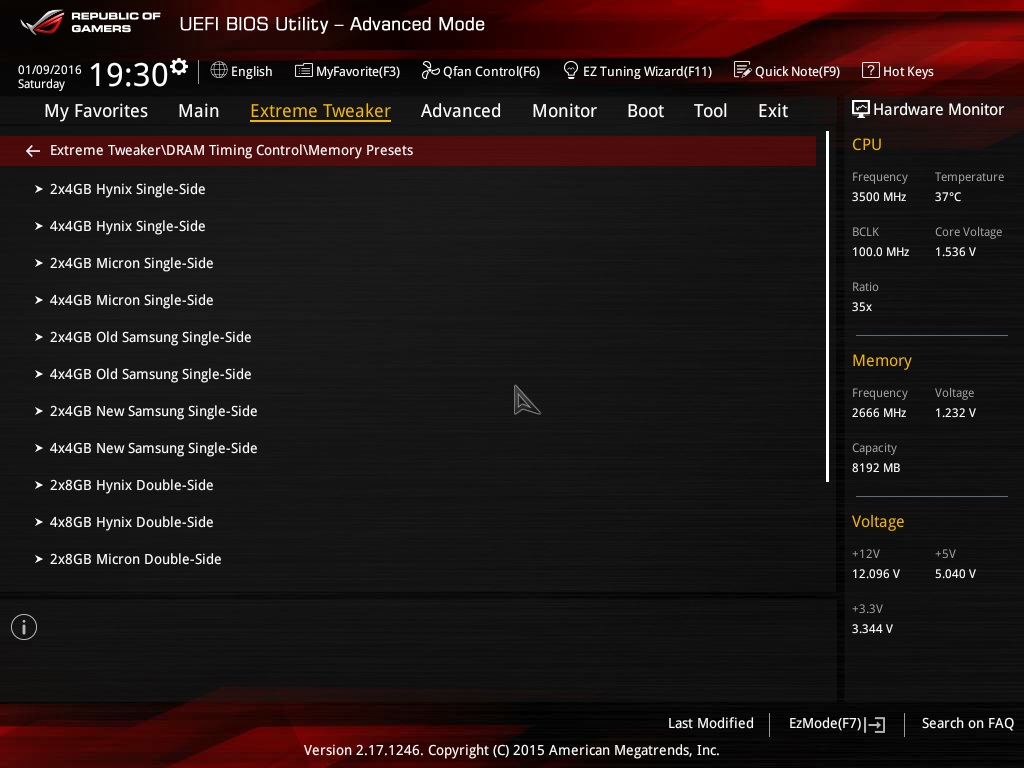

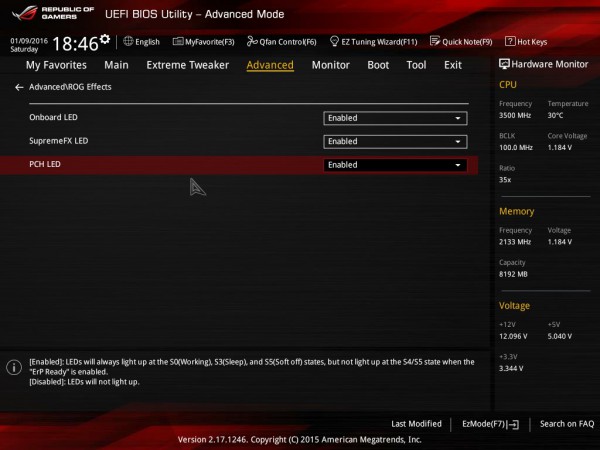

Мы уже знакомились с платами от ASUS на базе Intel Z170, напомню ими были: ASUS Z170 Pro Gaming, ASUS Z170-A и Maximus VIII Ranger. UEFI оболочка Asus Maximus VIII Gene очень сильно похожа на оную у Ranger’a: расширенный перечень настроек, оформление в знаменито красном ROG-стиле. Но среди «похожестей» нашлись и дополнительные вещи: появился раздел «пресетов» оперативной памяти, ранее я его не встречал, аналогичное могу сказать и о некоторых позициях PLL-напряжений.

РАЗГОН В РУЧНОМ РЕЖИМЕ

Мы будем производить разгон Intel Core i5-6600K на системе водяного охлаждения EKWB EK-KIT X240. Процессор скальпирован и готов упираться в свой предел на данном типе охлаждения. Во время тестирования область материнской платы не подвергалась какому-либо обдуву – все элементы работали в пассивном режиме.

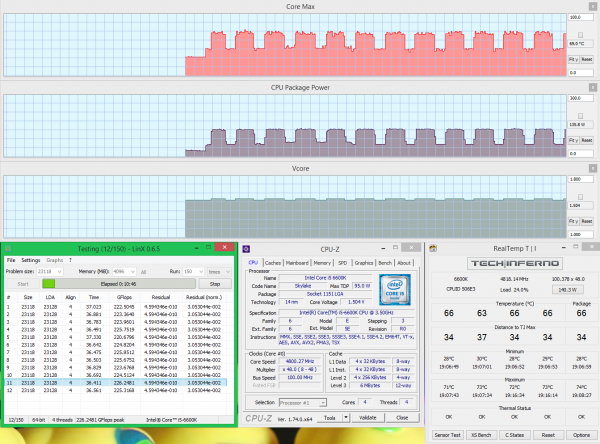

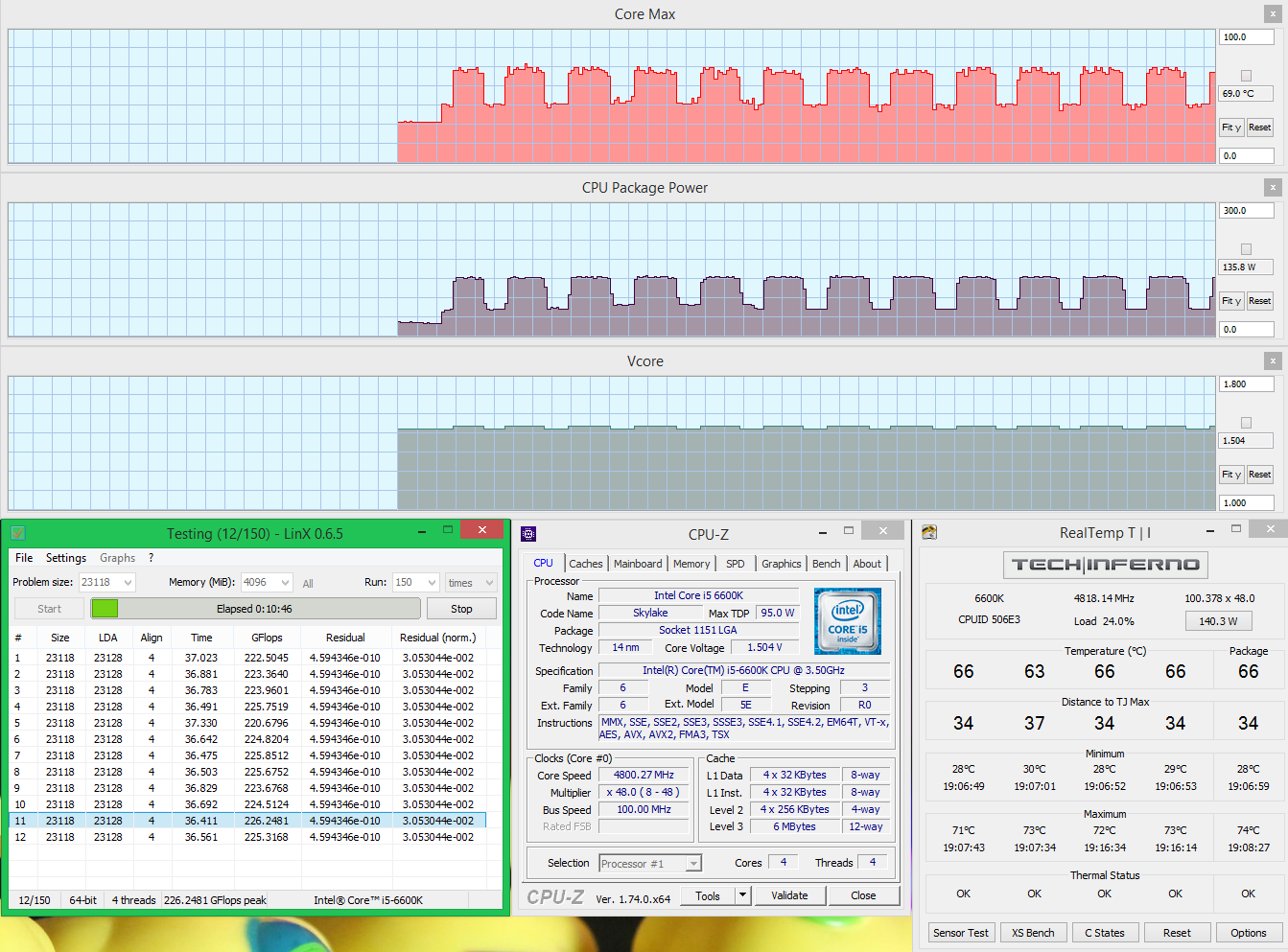

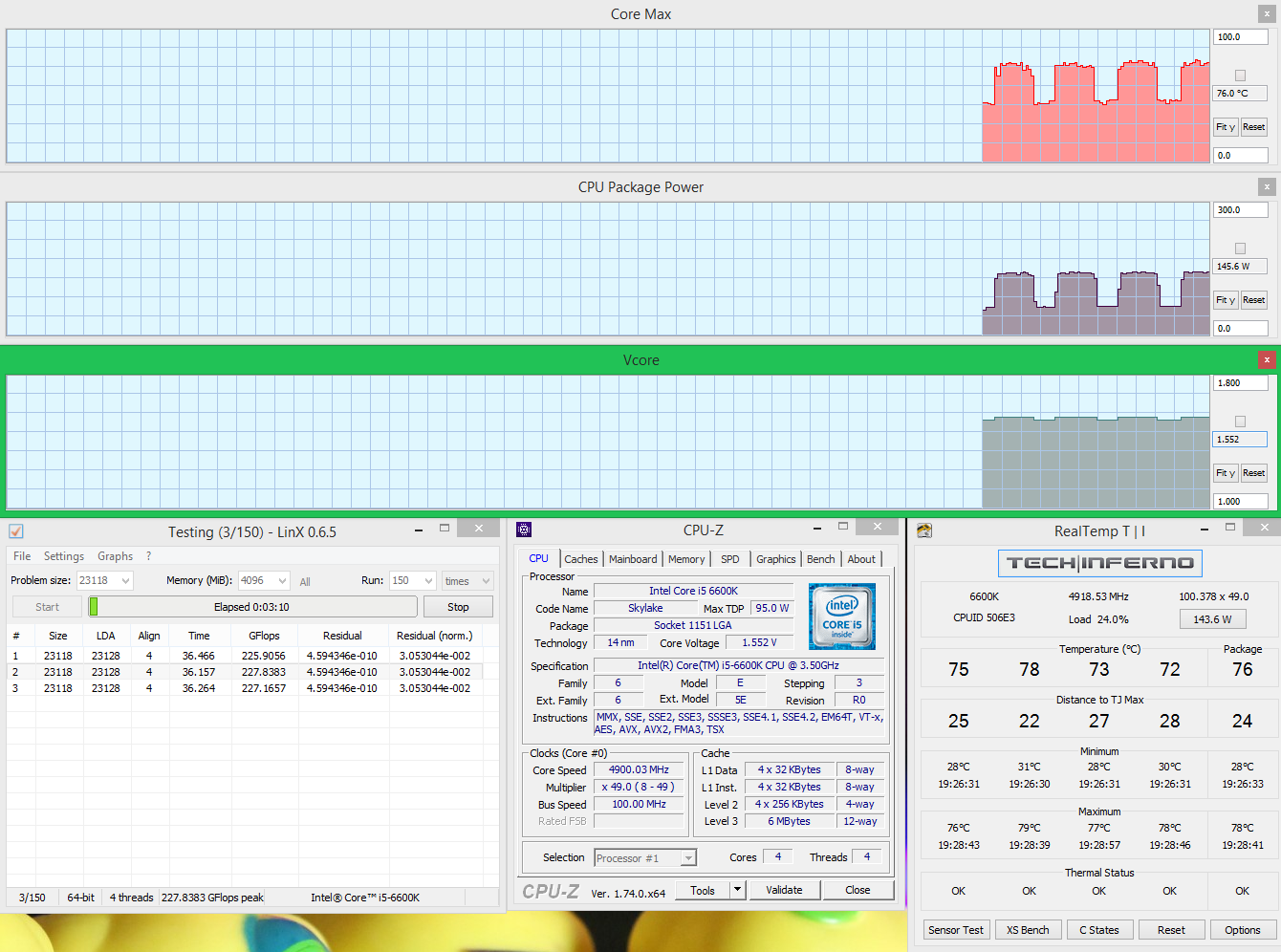

Автоматические режимы разгона для данной платы были не интересны, иначе зачем нужна плата из ROG-серии? Стендовый экземпляр i5-6600K не блещет удачливостью, но на GENE мне удалось добиться работы на частоте в 4900 MHz. На Ranger’е планка в 4900 MHz позволяла загрузить систему, но при запуске LinX ошибка возникала на первых секундах нагрузки.

Напомню, при прохождении стресс тестов плата находилась в полностью пассивном режиме. За время тестирования термопары реобаса Reeven SIX EYES II фиксируют следующие значения:

• Катушки системы питания – 64,3°C
• Радиатор системы питания – 47,8°C
• Радиатор набора системной логики – 44,9°C

На текущий момент в части системы питания — это минимальные температуры для платы на Z170 с данным уровнем нагрузки и разгона. Интересно подметить, что температура радиатора набора системной логике подросла на пару градусов, но ради подсветки этот пункт можно нивелировать.

РЕЗЮМИРУЕМ

Итак, на момент публикации материала в столичной рознице за Asus Maximus VIII Gene просили порядка 15800 рублей, что примерно на 700 рублей дороже не однократно упомянутого сегодня Ranger’a. Если смотреть именно на такое сравнение, то Gene однозначно является моделькой постарше :). Как по цене, так и по имеющемуся функционалу.

В Maximus VIII Gene есть дополнения в виде большего количества USB 3.0 разъемов на I/O панели, расширенный набор клавиш на текстолите, некоторые пункты UEFI оболочки, а также более массивные радиаторы системы охлаждения. Возможно, именно радиаторы в полностью пассивном режиме позволили достичь чуть-чуть большей стабильности на высоких частотах. Так-как остальная база почти полностью осталась не изменой.

Полагаю, что Maximus VIII Gene отлично подойдет для основания добротной системы на базе корпуса средних размеров, например в том же Corsair Air 240. Но смотря на перечень дополнительных фишек той же Asus Maximus VIII EXTREME можно сказать, что сегодня Gene уже не столь заряженная плата для экстремального разгона нежели несколько поколений назад. Ну а если говорить о разгоне на постоянку, то в ней есть все ;).
