Для сборки нам потребуются:
- бокс для батареек (около $1 на радиобазаре);
- необходимое количество проводов;
- разьем, аналогичный "родному" на устройстве;
- паяльник и принадлежности.

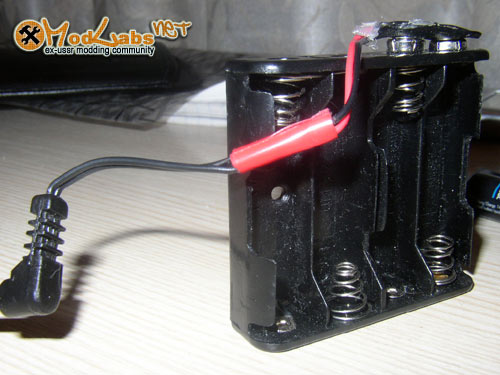

Боксом для батареек я обозвал коробочку с клеммами для необходимого количества элементов питания. Они продаются на любом радиобазаре или магазине радиотоваров и стоят копейки.

Общее напряжение этих элементов должно примерно совпадать с "родным" для подзарядки. Превышение на 10-20% не смертельно, по крайней мере для iPAQ. Сильное занижение (от 10%) усложняет процесс зарядки. К примеру, не хватает мощности для зарядки во время работы устройства или при включенной подсветке.

Мы будем делать зарядное устройство для Compaq iPAQ 3630. Напряжение его аккумулятора 5В, однако используя батарейки размера АА ("пальчиковые") невозможно дать такой вольтаж. Аккумуляторы этого формата имеют напряжение 1.2В, а батарейки - 1.5В. Таким образом, при использовании четырех аккумуляторов, напряжение будет 4.8В, а четырех батареек - 6В. Мы проверяли оба варианта, зарядка работает в обоих случаях без всякого вреда для аппарата.

Разьем для зарядного устройства iPAQ очень похож на какой-то стандартный, который можно найти на радиобазаре. Для iPAQ серий 38/39 придется использовать оригинальный переходник, а для мобилок надо купить еще одно зарядное устройство и взять разьем от него (хорошей идеей будет покупка б/у или нерабочего адаптера, это сэкономит несколько долларов).
