Номинальное напряжение в 3D-режиме для чипа, устанавливаемого на GF 7300 GS, составляет 1.35 В – относительно много, но отчасти благодаря ему покоряются такие частоты. Замер напряжений осуществляется на указанных на рисунке конденсаторах:


Для поднятия напряжения на чипе до желаемого уровня следует припаять один вывод переменного резистора сопротивлением 10 кОм (предварительно убедитесь в том, что он выкручен на максимальное сопротивление!) к 12-й ноге указанной на картинке микросхемы, а второй – к общему проводу:

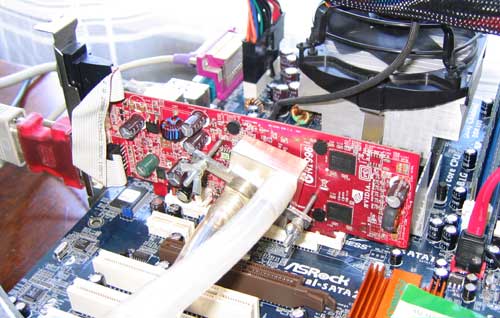

В качестве общего проводника можно использовать ножки конденсаторов-фильтров напряжения питания ядра, или же искать его в других точках. Результат модификации в нашем случае такой: напряжение на видеочипе – поднято с номинальных 1,35 В до 1,65 В, штатная система охлаждения заменена на СВО (ватерблок на GF 7300 GS – поистине страшное зрелище):


Итоговый результат – 708 МГц. Вроде прирост по сравнению с безвольтмоддинговым разгоном небольшой, но учтите, что из чипа и без того уже выжаты почти все соки, а мы смогли прибавить почти 160 МГц к номиналу! Графический адаптер мог работать и на большей частоте, однако это приводило к «фризам» и общему снижению производительности.

Небольшое отступление по поводу тепловыделения G72: вроде чип по своему нраву не сильно горячий, но на практике штатная система охлаждения в номинальном режиме удерживает его температуру на уровне 55 градусов в 2D приложениях, и эта цифра возрастает при запуске любимых игрушек!
Установка СВО проблему не решила: 48 градусов для 2D-режима в номинале и 55 – с вольтмодом! Жаловаться на плохое качество жидкостного охлаждения неуместно хотя бы потому, что дельта температур при работе графического адаптера в 2D-3D составляла всего 3-4 градуса! Видимо, в первую очередь крошечные размеры, и вдобавок большая частота и относительно большое напряжение не позволяют охладить G72 до приемлемого (с использованной СВО среднестатистический показатель температуры чипа в простое находится на уровне 35-40 градусов у топовых видеокарт!) уровня: слишком мала площадь контакта ядра с теплообменником.
