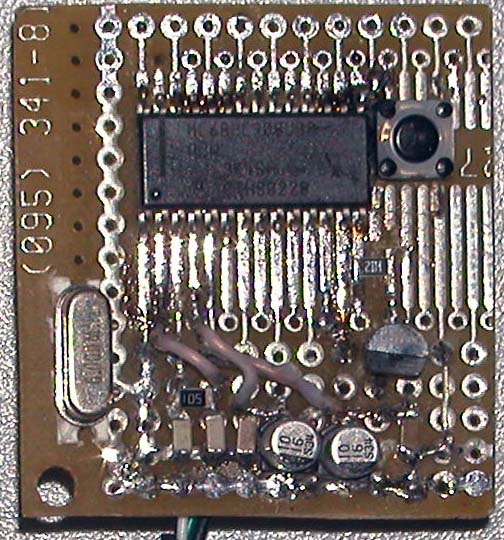

В этой части ничего сложного нет. Берется плата, берутся детали и второе припаивается к первому в соответствии со схемой. Индикатор пока не подключаем. Порядок пайки - как удобнее.
Паялось в такой последовательности:
- контроллер
- конденсаторы: C2, C3, C1, C4, C5, C6
- кварц (ножки пропущены с обратной стороны)
- резистор R1
- кнопка
- транзистор
- резистор R2
- перемычки
Хорошее руководство по пайке SMD элементов лежит на AVR Freaks (требует бесплатной регистрации на сайте).
После того, как все спаяно, рекомендуется сделать паузу (Да! Совсем забыл указать Twix в списке материалов!). После этого тщательно все проверить. Рекомендуется прозвонить соседние контакты микросхемы. Еще рекомендуется проверить, как припаяны электролитические конденсаторы - если перепутать полярность, они обычно взрываются. Напоследок, проверить, как поключен USB провод: красный провод (+5V) должен быть соединен с 5-м выводом контроллера, черный (земля) - с первым.
Все правильно? Откладываем устройство в сторону и переходим к следующей части.
