RC-цепочка, С1 + R1 + R6, определяет частоту тактового генератора на элементе DD1.1.
R6 служит для точной подстройки генератора.
R2 - R3 - C3: обвязка микросхемы DA2.
С2 - блокирующий конденсатор (необходимо установить между выводами 1-8 DA2).
C5 – C6: фильтры по питанию.
Дроссель T1 и конденсаторы C4 - C7: выходные фильтры канала питания вентилятора.
R4 - защита затвора полевого транзистора.
D1 - защита транзистора от само-Э.Д.С нагрузки.

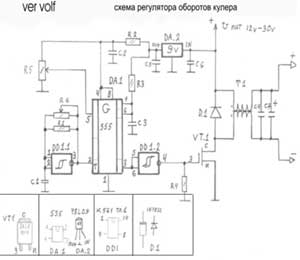

Вроде с теорией разобрались и мы приступим к сборке устройства по имеющейся принципиальной схеме. Картинка кликабельна.
