Первым изменением в H20-120-P по сравнению с предыдущими разработками компании стал ватерблок. Напомню, что система поставляется в комплекте с одним процессорным блоком, но в линейке товаров Swiftech имеется полный ассортимент различных моделей ватерблоков.

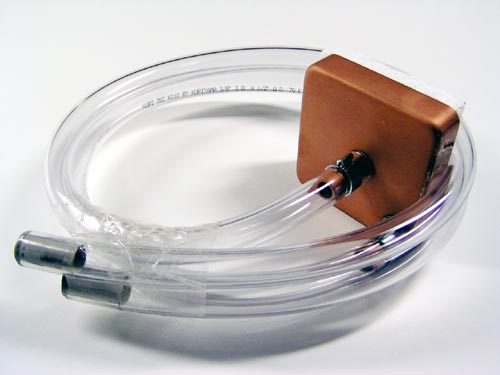

MCW6000 радикально отличается от типичного для Swiftech дизайна с медным дном и алюминиевой крышкой - конструкция монолитна. Блок полностью изготовлен из меди типа C110, детали намертво сварены друг с другом. С одной стороны, это гарантирует полную защиту от протекания, с другой - полностью медный блок не подвержен гальванической коррозии. Swiftech заявляет о 100%-м контроле качества: каждый блок проверяется на стенде под нагрузкой 1.7 атм.

База ватерблока использует игольчатый дизайн (thin pin design) - 281 "игла" расположена квадратом. Входной штуцер установлен по центру, что обеспечивает максимальный теплоотвод - поток воды подается под напором прямо напротив ядра процессора, в самое горячее место блока.

Такая схема ватерблока (массивная цельномедная конструкция, игольчатый дизайн и центральный входной штуцер) является одной из наиболее эффективных.

Подошва блока отлично отполирована - не до окончательно зеркального блеска (который и не требуется для эффективной передачи тепла), зато поверхность идеально ровная.

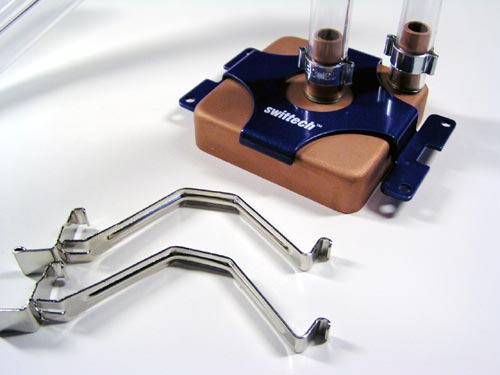

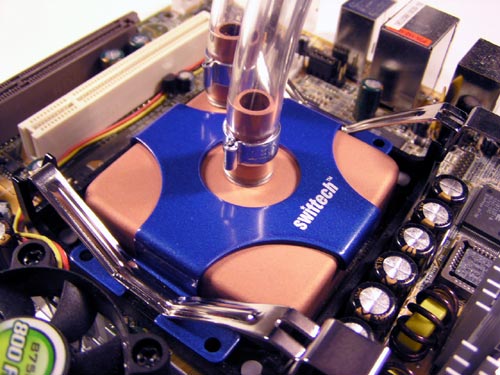

Значительно уменьшились габариты блока: теперь база представляет собой квадрат 64 х 64 мм. Просто сменив крепление, можно установить блок на любой из современных процессоров от Intel и AMD: существуют комплекты для установки MCW6000 на Socket 478, LGA775, Socket 603/604 (Xeon), Socket 754/939/940, и Socket A. В нашем случае в поставку входит крепление для Socket 478, которое оказалось весьма удобным - для установки ватерблока нет необходимости демонтировать материнскую плату. Впрочем, есть небольшое "обратное" неудобство, которое мало касается простых пользователей, но быстро становится заметно при частой смене процессоров - для установки крепления под другую платформу приходится отключать сам ватерблок от системы.

По заявлению компании, в процессе разработки дизайна MCW6000 инженеры оптимизировали пять ключевых параметров продукта: производительность, надежность, совместимость, удобство эксплуатации и цену. Главной целью Swiftech было снижение затрат на производство при как минимум сохранении традиционно высокой производительности.

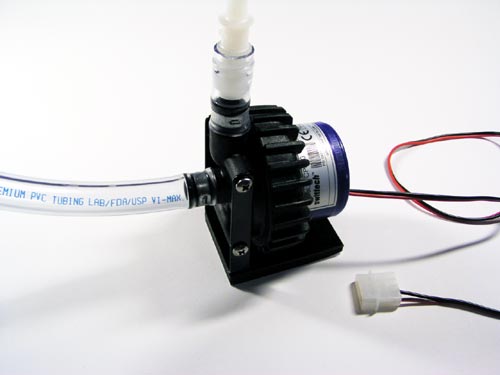

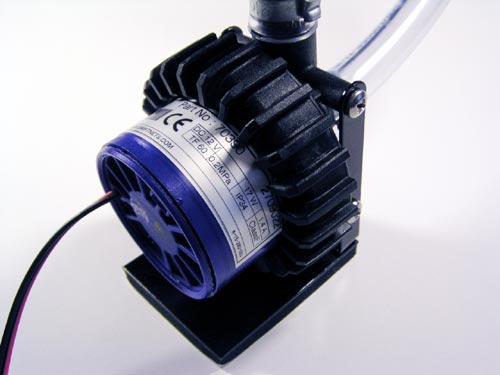

Помпа, поставляемая в наборе, имеет название MCP650. Несмотря на такую маркировку, мощность составляет солидные 1200 л/ч и, в отличие от китайских поделок с птичьих рынков, этому параметру вполне можно верить - водяной поток внушает уважение. Помпа потребляет 17 Вт при питании от 12 В (стандартный molex-коннектор). Конечно, это создает некоторую дополнительную нагрузку на блок питания, зато избавляет от проблем с подключением устройства к сети 220 В. По заявлению производителя, шум от работы помпы составляет 33-34 дБ, что достаточно гуманно по отношению к пользователю.

Еще одним большим преемуществом является минимальный размер конструкции и удобное крепление: помпу можно приклеить через виброразвязку, прикрутить четырьмя винтами к корпусу намертво или вообще снять крепление (этим значительно уменьшив габариты устройства) и расположить в желаемом месте. Обещанный ресурс помпы - 5 лет, что значительно превышает срок службы дешевых аквариумных помп: как правило, "нонеймы" не живут больше года.

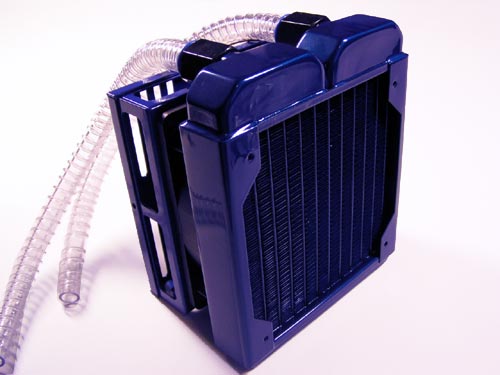

Стандартный для H20-120-P радиатор от Swiftech имеет традиционную для современных СВО конструкцию, известную под названием Black Ice. Это двухпроходный радиатор с медными ребрами, специально разработанный для систем водяного охлаждения ПК. Имея габариты 157 x 133 x 25 мм, он предназначен для установки одного 120 мм вентилятора. Вентилятор, кстати, установлен от Delta, еще одного легендарного производителя. Впрочем, используется модель с невысокой скоростью вращения (2100 об/мин) и воздушным потоком всего 75 CFM, зато и уровень шума от него минимален.

По заявлению производителя, максимальная рассеиваемая мощность данного радиатора составляет 440 Вт, и, судя по нашим тестам и прекрасному поведению системы при нагрузке 250 Вт, эта цифра вполне реальна.

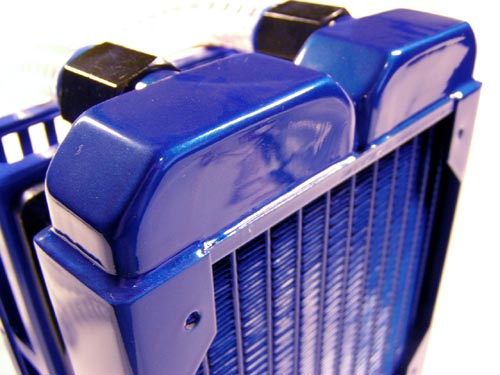

Собственно модель Swiftech отличается от аналогичных конструкций этого типа традиционной фирменной окраской в синий металлик. Качество покрытия очень высокое, радиатор действительно отлично выглядит.

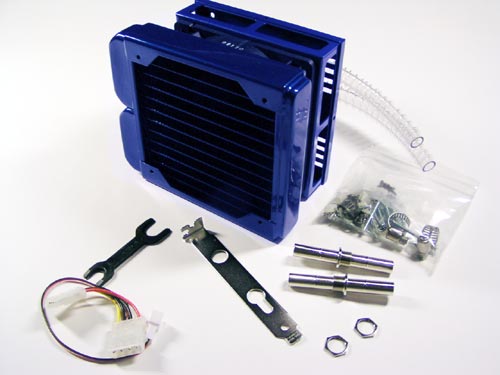

Изобретением Swiftech стало специальное крепление под названием RadBox. Это еще одна новинка, внедренная в H20-120-P. Специальная металлическая "клетка" с одной стороны имеет отверстия для установки для вентилятора и радиатора, а с другой стороны расположены крепежные отверстия для наружного монтажа всей конструкции на корпусе. Такое решение станет отличным выходом для владельцев небольших корпусов, где не хватает места внутри.

Для внешнего размещения радиатора поставляется также специальный переходник со штуцерами, устанавливаемый в PCI-слот.

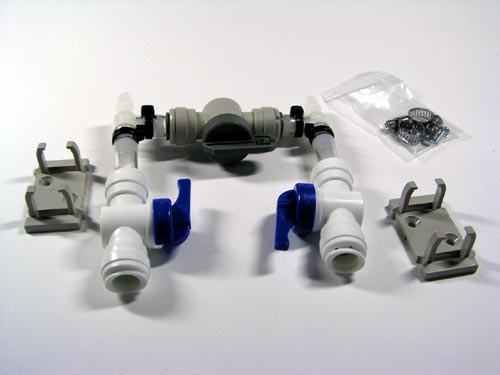

Последним компонентом системы является набор для заправки и спуска. Схема с тремя запорными клапанами придает ощущение индустриальности решения. Разобраться с работой этого агрегата без прочтения руководства пользователя непросто, зато сам процесс обслуживания системы с таким заправочным механизмом резко упрощается. В следующих ревизиях Swiftech H20-120 поставляется резервуар для расширения объема жидкости в системе. Такой аксессуар очень полезен, но даже без него благодаря толстым шлангам объем жидкости составляет примерно поллитра.

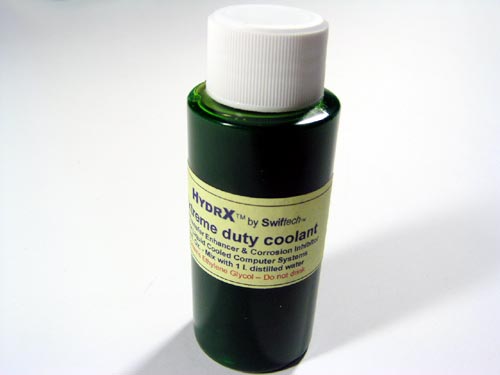

Специальная жидкость Swiftech HydrX предназначена не только для дизенфекции воды – в ультрафиолетовых лучах она светится зеленым цветом, что безусловно придется по душе моддерам. В комплекте поставляются два метра прозрачных виниловых шлангов марки Kuriyama с наружным диаметром 1/2 дюйма и внутренним 3/8 дюйма. Наш стресс-тест (месяц работы системы на недистиллированной воде) шланги прошли на отлично: помутнения и изменения цвета не обнаружено, что является достаточно редким явлением. Swiftech также прикладывают защитные пластиковые трубки Coolsleeves для предупреждения перегибов шлангов. Впрочем, особой нужды в их использовании нет, так как шланги имеют толстые стенки и не склонны к перегибам.

Отдельной похвалы заслуживает отличное руководство пользователя - в нем подробно описаны все аспекты сборки и установки H20-120-P и даже новичок без проблем соберет систему, следуя указаниям. Конечно, сборка займет больше времени и потребует больше усилий, нежели это нужно для установки систем пользовательского класса (вроде наших референсных), но ведь и результат просто несравним. Воспринимайте процедуру как настоящий тюнинг для вашего ПК :)
