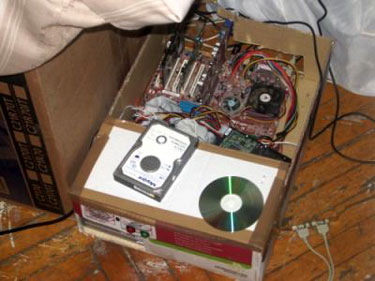

«Ну наконец-то у меня будет собственный компьютер», - подумал я, отсчитывая купюры из недавно заработанной пачки денег. Не важно, что все они были достоинством 100 рублей и ниже. Главное, что денег как раз хватало на комплектующие для целого компьютера! Было это все 4 года назад. Компьютер жил себе в супер-пупер-на-который-хватило-денег корпусе Rolsen, пока я в припадке моддингмании не оторвал ему корзину для жестких дисков и боковые стенки. Зачем это было сделано, до сих пор остается загадкой. Из кейса комплектующие переселились на стул, а потом я сделал для них домик из пачки для микроволновки.
Компьютерного стола у меня также не было, и его роль чудесно выполняла коробка из под телевизора. Но однажды в голову пришло откровение: раз у меня нет ни нормального компьютерного корпуса, ни нормального компьютерного стола, а денег хватит только на что-то одно из них, то сделаю я… да! Так появился новый форм-фактор: стол-АТХ!
Основной идеей было совмещение стола и системного блока в единую конструкцию, которая обладала бы рядом определенных свойств:
- эргономичный дизайн (стол должен был быть небольшим, предназначен только для работы за компьютером. Под работой за компьютером я понимаю ползанье по Интернету и игрушки)
- эстетичный внешний вид
- удобное обслуживание внутренней начинки компьютерных комплектующих
- удобный доступ к портам USB и CD-приводу
- низкий уровень шума при умеренном температурном режиме комплектующих
- минимизация свалки соединительных и силовых кабелей, которая обычно находится сзади системного блока и способствует сбору пыли
В качестве основного материала был выбран ламинированный ДСП серебристого цвета 16-миллиметровой толщины. Края распила я заделал кромкой при помощи утюга «сделано в СССР». Стол собирался при помощи специальных мебельных шурупов, причем места их вреза впоследствии были обработаны специальными мебельными наклейками:
Изначально стол планировался с неподвижной верхней столешницей, но потом, в ходе работ и благодаря деталям, сделанными отцом на заводе, она стала открываться. К сожалению, дырки уже были пропилены. В итоге все стало выглядеть так:

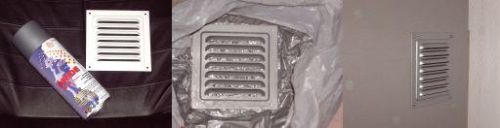

Приток свежего воздуха к процессору организован через пропиленное в боковине при помощи электролобзика отверстие размером 95х95 мм. Бытовая белая решетка для вентиляции была выкрашена из баллончика в серый цвет. Вот – этапы ее эволюции:
Так как комплектующие расположены в «корпусе» горизонтально, то это способствует оседанию на них пыли. Для минимизации этого явления на решетки были установлены фильтры из синтетической ткани. Она приклеивалась при помощи мебельной кромки. Из-за того, что выбранная ткань слабо пропускает воздух, температура всех комплектующих после доработки поднялась в среднем на 5-10 градусов по сравнению с работой компьютера при открытой крышке. Фильтры под передней столешницей и на задней стороне выглядят так:

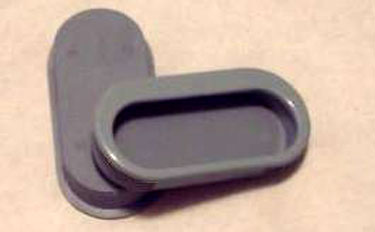

Перепортив кучу мебельных ручек,

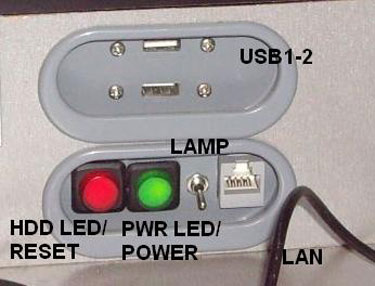

я остановился на следующем виде выходных разъемов на передней панели:
Кнопки у меня остались с предыдущего проекта.

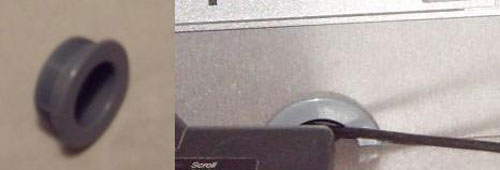

Вывод кабелей клавиатуры и мышки обрамлен ручкой того же цвета, но другого типоразмера:

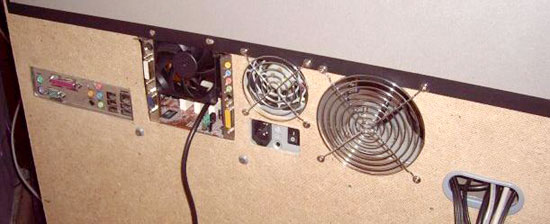

Задняя панель сделана из листа ДВП, в которой с помощью мега-дрели, напильника и наждачной бумаги были пропилены необходимые технологические отверстия. По возможности кабельные выводы были обрамлены кусками от выше упомянутых ручек, а отверстия для вентиляторов зарыты грилями. Стандартная заглушка от материнской платы тоже нашла себе место. В свободное пространство на месте карт расширения вставлен вентилятор размером 80х80 мм. Он создает дополнительный воздухоптоок для охлаждения видеокарты.
Жесткие диски разместились в весьма редком девайсе (последний экземпляр унес с витрины магазина). Корзина прикручена за нижнюю часть, что позволяет ей не только оставаться мобильной для обслуживания/добавления новых HDD, но и в тоже время быть надежно зафиксированной. Материнская плата при помощи изолирующих стоек прикручена к столешнице, для блока питания установлены держатели из металлических уголков:

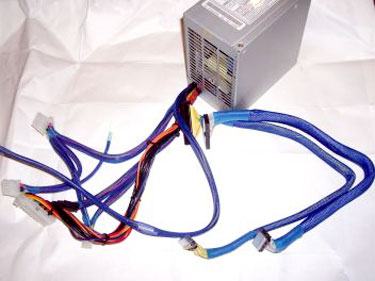

При помощи специального набора оплеток зараундил два IDE-шлейфа и большую часть проводов блока питания. Разбирать 24-пиновый разъем было страшновато, поэтому основное скопление осталось «голым».
Для иллюстрации того, что в итоге получилось, приведу картину распределения воздушных потоков внутри стола с указанием скорости вращения вентиляторов, их типоразмеров и тепловыми режимами работы в режимах интернет/игры
Как видно из рисунка, в левой части столешницы удобно расположилась вся путаница проводов, блок розеток, модем, коммутатор, ну и блоки питания.

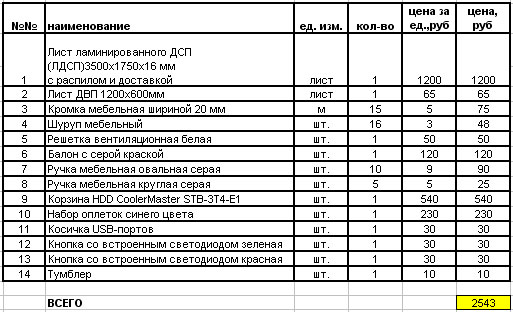

Напоследок – финальный вид системы, спецификация (может что и забыл, не бейте сильно) и описание железа. Сам проект реализовывался в течение целого года (с перерывами для получения удовлетворения то проделанной работы и тайм-аутов на обдумывание последующих действий) и был «почти» закончен 30 января. Достигнуты ли поставленные цели? Можно сказать, что да (кроме температурного режима – можно бы и похолоднее – работы в этом направлении ведутся), хотя сейчас я бы сделал многое по другому…
Вид рабочего места полностью:

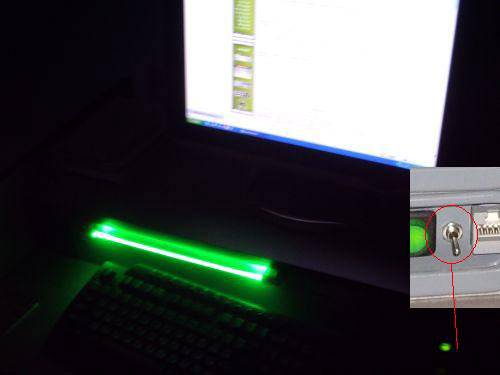

А это – банальная, но нужная ночью подсветка:
Конфигурация компьютера:
- Процессор - AMD Sempron 2600+ Palermo 200x8@250x8 Гц
- Кулер - Scythe Katana с замененным на Zalman ZM-F2 вентилятором
- Материнская плата - Abit NF8 nForce3 soc. 754
- Видеокарта - Galaxy 6600GE AGP 300/900@500/1000
- Память - 1Gb Samsung DDR400
- Жесткие диски - Maxtor 250 GB SATA и 80 GB IDE
- Звуковая карта - Creative SB Live! 3740
CD-привод - Nec 3520 DVD+-RW - ADSL модем D-Link 500T
- Коммутатор D-Link DES-1008D 8 port
- Звуковая система Cambridge SoundWorks DTT2200
- Монитор LG L1940B
Отзывы, пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.
