1. Генерация тепла в диапазоне от 10 до 300 (350) ватт.
2. Контроль затрачиваемой мощности по цифровым приборам.
3. Контроль температуры ядра нагревателя по&nbвался для различных опытов и тестирований.

Вскоре нами же были выявлены существенные недостатки: хлипкость конструкции, неудобство крепления и прочие недоработки. Некоторые результаты опытов были признанны нами как те, что не соответствуют действительности и несовпадают при перепроверке результатов. Стенд был разобран, а ошибки и недочеты конструкции были учтены при постройке следующего стенда.

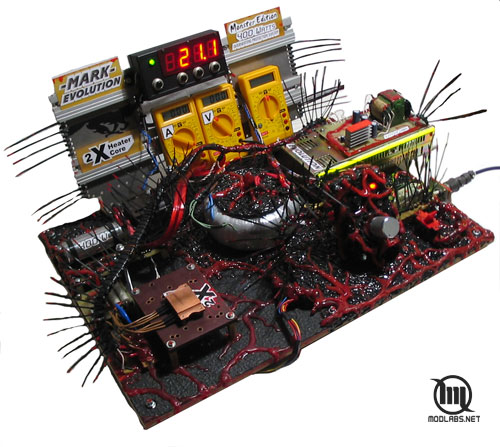

На основе схемотехники предыдущей версии был построен образец стенда, получивший название Mark Evolution. Данный стенд в первую очередь предназначен для проведения опытов с нагревателем и измерительными приборами. Стенд универсален.

Основные отличия Evo-1 от Mark 300:

1. Возросшая с 300 до 600 ватт мощность.
2. Широкий диапазон регулирования мощности, эффективная программируемая схема защиты от перегрева, светодиодная индикация температуры на большом табло.
3. Цифровая последовательная линия связи с датчиком.
4. Точность термометра 0,5 градуса, дискретность измерений 0,1.
5. Переработанная конструкция нагревательного элемента на двух транзисторах, улучшение характеристик управляемости и надежности работы в целом.
6. Введена схема электронной защиты транзисторов нагревателя от аварийных режимов работы (недопустимый ток в цепи базы, недопустимое напряжение на базе, пробой базы, статические потенциалы, обрыв регулирующих элементов, фильтрация случайных импульсных помех).
7. Большая жесткость крепления узлов конструкции.
8. Геометрические размеры подошвы нагревателя 35×35 мм.
9. Станочная шлифовка и полировка подошвы нагревателя.
10. Центральное расположение датчика температуры в глубине подошвы.
11. Универсальность и простота крепления образцов на столе.
12. Стенд имеет собственный источник питания кулеров и помп на стандартные напряжения 5 и 12 вольт с возможностью их оперативного переключения.
13. Измерительные приборы имеют собственные стабилизированные источники питания и не нуждаются в замене батареек.
14. Установлены недорогие, но проверенные измерительные приборы фирмы UNI-T.
15. Заказной тороидальный трансформатор ТОРНАДО обеспечивает большую плотность тока и больший запас по мощности, к тому же, не греется на пиковых режимах работы.
16. В целом стенд имеет броский дизайн в стиле каннибализм, шокирующий публику при ближайшем рассмотрении устройства.

Что касается уровня шума, генерируемого системами, то он определялся на слух. За шкалу мы брали такие уровни шумности, как бесшумная, малошумная, среднешумная, очень шумная. Нужно признать, что фактически все системы, жидкостного охлаждения имеют движущие элементы, как минимум двигатель помпы, поэтому шум будет присутствовать обязательно, но если шум от системы на расстоянии полуметра не слышим, то мы оценивали уровень шумности как бесшумный.
