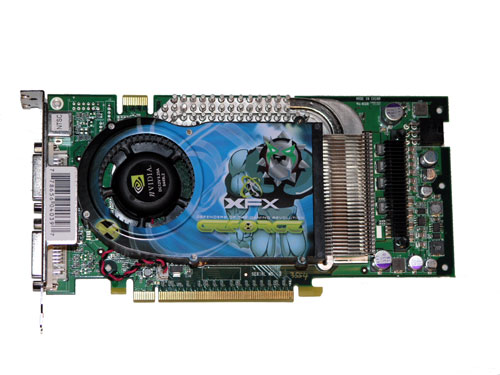

Карта изготовлена на печатной плате зеленого цвета, традиционного для большинства GeForce 6800 Ultra (хотя XFX, как правило, производит платы на синих PCB). В целом, дизайн карты полностью аналогичен референсному.

Графическое ядро NV45 представляет из себя PCIe-аналог NV40 с размещенным на одной подложке с видеочипом мостом NVIDIA HSI. На защитной рамке вокруг ядра нанесена заметная надпись GeForce 6800U PCI. Тактовая частота для этого чипа, согласно спецификациям NVIDIA, должна составлять 400 МГц. Однако XFX (как и Leadtek, и некоторые другие) устанавливают в качестве штатной частоты чуть завышенную - 425 МГц. Ядро абсолютно стабильно на этой частоте, поэтому такой ход со стороны производителя вполне целесообразен.

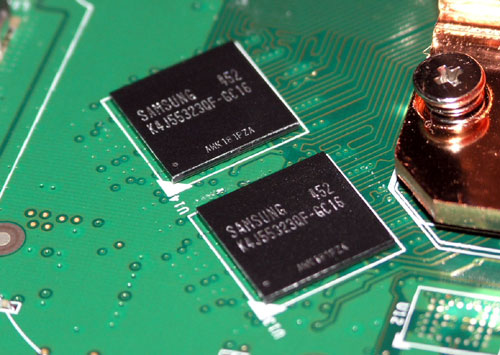

В соответствии с референсными спецификациями, но карте размещается 256 МB памяти Samsung GC-16 (стандарт GDDR-3, упаковка BGA) со временем выборки 1.6 нс. Номинальная частота работы таких чипов - 1250 МГц, что значительно выше штатных частот для GeForce 6800 Ultra (1100 МГц).

Отличительной чертой, характерной для всех видеокарт семейств GeForce 6600/6800 от XFX, и которая очень понравится владельцам TFT-мониторов, является наличие сразу двух разъемов DVI. Фактически, только у XFX есть такое предложение для младших карт на чипе GeForce 6800, остальные производители строго соблюдают референсный дизайн с одним DVI и одним D-Sub (да и среди GeForce 6800 GT, кроме XFX, двумя DVI-выходами свои платы комплектует только Gainward). Возможность размещения двух DVI на плате существует "с незапамятных времен", но для десктопных продуктов на чипах NVIDIA предыдущих поколений с такой конфигурацией интерфейсных разъемов вспоминаются (кроме GeForce 6800 Ultra, где это является референсным требованием) только Gainward GeForce 4 Ti4600 и XFX GeForce FX 5700 Ultra.
Впрочем, для объекта нынешнего исследования такая конфигурация интерфейсов вывода изображения как раз вполне типична - как отмечено выше, для GeForce 6800 Ultra наличие двух DVI является частью референсных спецификаций NVIDIA и все производители придерживаются именно этой схемы.

Кстати, на прилагаемых в комплекте переходниках DVI-VGA стоит логотип XFX. Мелочь, а именно из таких деталей и складывается "ощущение продукта".

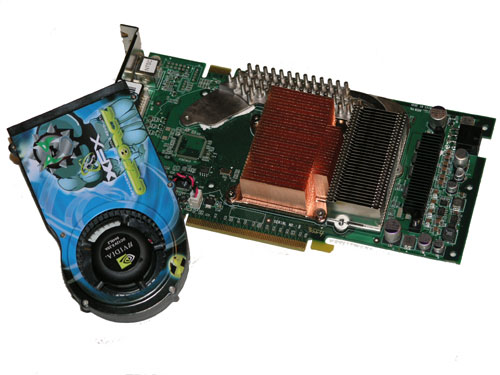

Используется референсная система охлаждения двухслотового дизайна, но в несколько "тюнингованном" варианте. Этим элементом тюнинга является радиатор на графическом ядре - по форме он в точности повторяет образцовый дизайн, но выполнен из меди, а не алюминия. Ценное изменение, с учетом высокого тепловыделения чипа GeForce 6800 Ultra.

Радиатор закрыт пластиковым кожухом с роторным вентилятором. На кожух нанесено изображение талисмана серии - Outlaw и слоган "Defenders of gaming revolution". В отличие от многих других брендов (особенно это касается "народных" марок), это изображение не наклеено поверх "референсной" наклейки NVIDIA с русалкой Nalu, а нанесено печатным методом прямо на пластик - еще одна небольшая демонстрация качества изготовления. Ведь дешевле посадить на конвейер лишнего рабочего, который будет клеить фирменные наклейки на штатный кулер, нежели разместить у изготовителя систем охлаждения заказ на специальную партию кулеров.

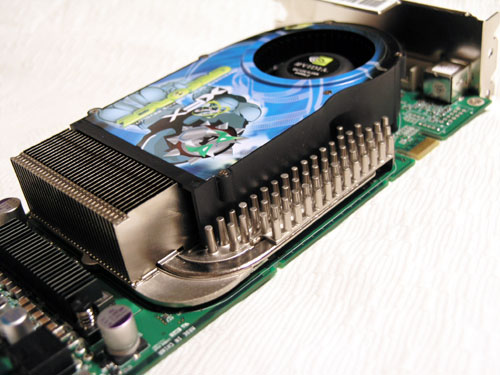

Для охлаждения чипов памяти применяется мощный пассивный радиатор с тепловой трубкой. В той части, где радиатор обдувается воздухом от роторного вентилятора, игольчатые ребра сменяются на тонкие пластинчатые высотой в два слота, которые благодаря большей площади улучшают отвод тепла от сильногреющихся чипов.

Контакт радиатора с графическим ядром обеспечивается термопастой, а для чипов памяти используются теплопроводные прокладки.

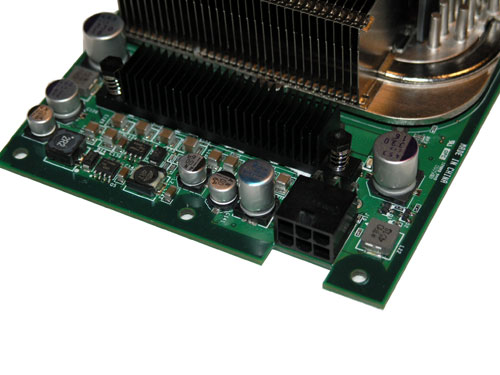

Система питания также нуждается в охлаждении, поэтому на ряд силовых элементов установлен черненый алюминиевый радиатор. Его обдув осуществляется воздухом, проходящим под кожухом основного кулера. Рядом находится шестипиновый коннектор питания. В отличие от версии под AGP, GeForce 6800 Ultra PCIe вполне обходится одним разъемом питания.

Однако, идущий в комплекте переходник для подключения карты к БП с обычными molex-коннекторам (последние модели блоков питания, как правило, уже имеют необходимые шестиконтактные коннекторы) предполагает использование двух разъемов для питания карты. Более того, рекомендуется брать питание от двух разных "веток" коннекторов.

Кстати, в качестве минимального требования к блоку питания на коробке указано 480 Вт - это также референсные требования. Тестирование в режиме SLI проходило на двух различных БП: Vantec Stealth VAN-520 мощностью 520W и Sweex Gold Series 650W. Никаких проблем в процессе эксплуатации не возникло.

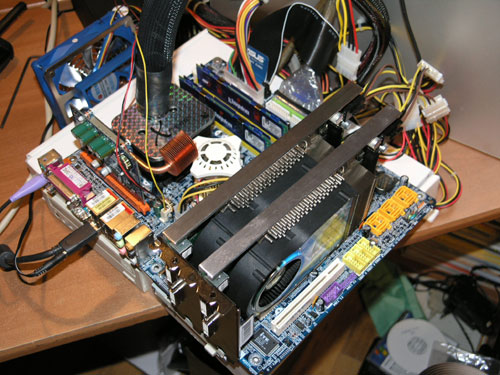

Единственным визуально заметным элементом, не соответствующим оригинальному дизайну от NVIDIA, является металлическое ребро жесткости на верхней кромке платы, закрепленное двумя винтами по углам. Такие конструкции, но более тонкие, давно применяет Sparkle, а вот на картах XFX этот элемент появился совсем недавно - его не было даже на предыдущих ревизиях продуктов серии GeForce 6800. Ребро жесткости значительно повышает стойкость платы к изгибу и, с учетом немалого веса системы охлаждения, не кажется излишней предосторожностью. Однако, не замечаете ли вы чего-то странного на фотографии выше, где видеокарты изображены установленными на материнскую плату вдвоем? Правильно, отсутствует SLI-мост между ними! Для того, чтобы можно было активизировать режим SLI, необходимо демонтировать ребра жесткости с плат. Это очень простая операция и сложностей у пользователя не вызовет. Причем установка ребер это не ошибка производителя, нечаянно забывшего про SLI-коннектор - на ребрах имеется специально выфрезерованное углубление напротив этого разьема для того, чтобы не произошло замыкание контактов. Однако, для работы в SLI придется избавиться от этого безусловно полезного дополнения к конструкции карты.
