Перед тем, как приступить к модификации, необходимо соблюсти стандартные меры предосторожности при подобных операциях. Установите напряжение Vdimm (Memory Voltage) в BIOS на минимум (2.5В), а перед включением перепаянной платы извлеките из слотов все модули памяти, кроме одного - для того, чтобы в крайнем случае сгорел только он ;).

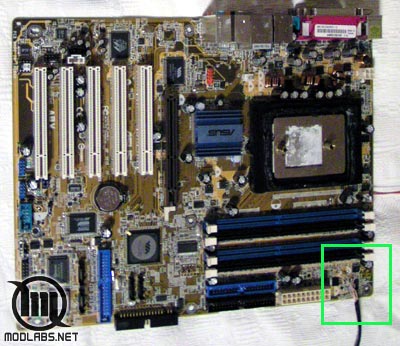

Искомая часть платы: угол, ближайший к слотам памяти.

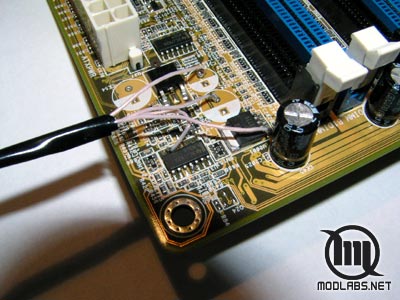

Модификация, как всегда, очень простая - седьмую ногу контроллера питания необходимо соединить с "землей" через 50 кОм переменный резистор. Удобной "землей" является, например, один из контактов нераспаянных конденсаторов неподалеку (именно он указан на схеме).
Мониторинг производится на крайней ноге MOSFET возле модулей памяти. Советую подпаять к ней провод с хорошо изолированным "крокодильчиком" на конце для облегчения процесса мониторинга в собранной системе.
Установите переменный резистор на максимальное сопротивление перед началом пайки. Рассчитайте длину проводов и размещение резистора таким образом, чтобы до него можно было легко добраться во время работы и подстроить напряжение "на ходу". Не забудьте, что искомая деталь находится в дальнем углу платы и, если ваша система собрана в корпусе, потребуются достаточно длинные провода для комфортной работы с вольтмодом.
Включите ПК. В BIOS установите напряжение на уровень 2.8В (максимальный). Теперь начинайте снижать сопротивление резистора до тех пор, пока реальное напряжение в точке мониторинга не станет равным 3.0-3.05В.
Дело в том, что по некой странной прихоти, ASUS A8V Deluxe наотрез отказывается работать (зависает при загрузке, не проходит POST или вообще не стартует), если напряжение на памяти поднимается выше примерно 3.1В (+/- 0.05В)! После обсуждения с другими владельцами этой платы, мы пришли к выводу что это какая-то конструктивная особенность, так как такая проблема возникает у всех. Тем не менее, даже со столь небольшим ростом напряжения, работать становится значительно приятнее :)
