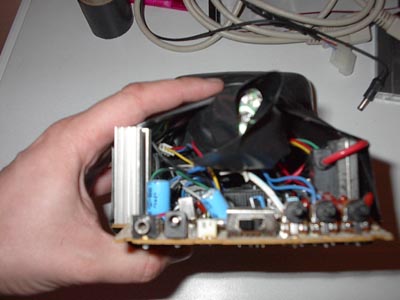

Для начала я вытряхнул содержимое телевизора из корпуса. Внутри я обнаружил две печатные платы: основную, к которой была подключена трубка, и высокочастотную, похожую на ТВ-тюнер для компьютера. Я пообкусил все провода, идущие от тюнера к основной плате, так же поступил со всеми проводами, идущими на корпус (динамик, батарейки, пара ручек настройки). После этого я со спокойной совестью выбросил все «лишние детали».

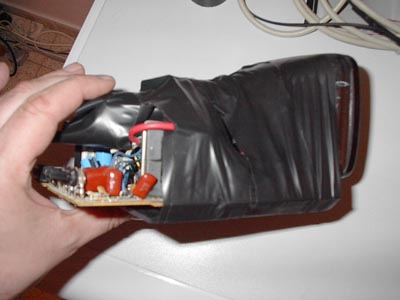

После проверки по габаритам (что все войдет в 5” отсек) я заизолировал все контакты на трубке изолентой. Также я прикрутил изолентой крышку от корпуса телевизора к печатной плате – для того, чтобы не произошло замыкания о металлический каркас для дисков.

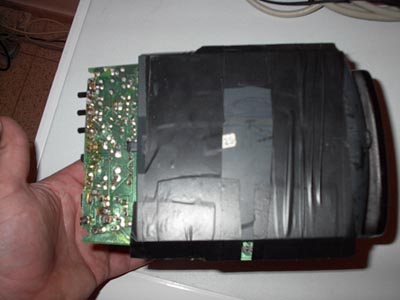

Также, при визуальном исследовании платы я не нашел за что к ней зацепить трубку, как и что-нибудь, за что ее можно прикрепить к корпусу. Поэтому я просто прикрутил той же изолентой трубку к плате.

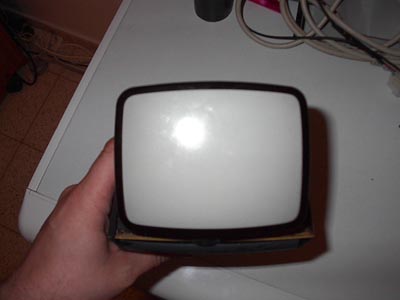

Так у меня получилось устройство, работающее от 12-и вольт и показывающее видео, полученное по композитному входу.

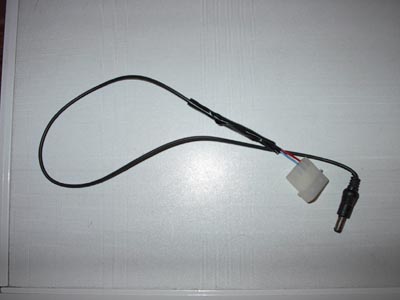

Питать это дело от отдельного блока питания мне не хотелось, но запитать его от блока питания было страшновато... Тем не менее я сделал переходник, состоящий из разъема питания дисков с одной стороны (откусил со старого вентилятора) и родного разъема телевизора, который я снял с его блока питания. С целью безопасности я сначала выключил компьютер, потом подключил телевизор, и только потом включил. Оказалось – достаточно! (Почти достаточно, до подключения ТВ ASUS Probe показывал 12.08 вольт, после – 11.91. Но компьютер продолжил работать стабильно).

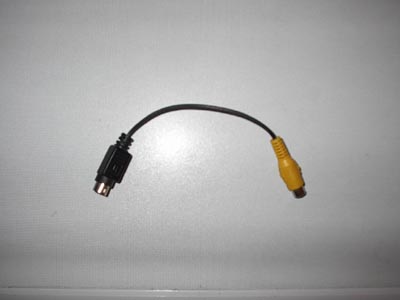

Теперь дело было за подключением телевизора к видеокарте. Разъем AV на телевизоре был немного необычным: mini-jack, как у наушников для плеера. При тестах я использовал соответствующий аудио кабель, но его разъем сильно выдавался вперед и портил внешний вид... Поэтому мне пришлось раскромсать свои старые наушники, у которых этот разъем был выполнен в форме буквы «Г». Аналогично, раз уж на то пошло, я раскромсал переходник S-Video->Composite, все равно их у меня скопилось неприлично много, т.к. я сменил достаточно видеокарт за последнее время.

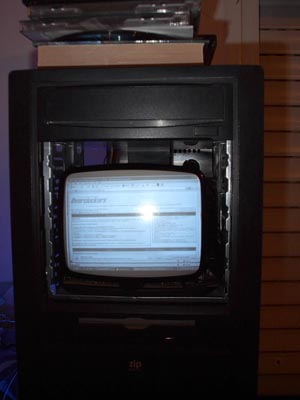

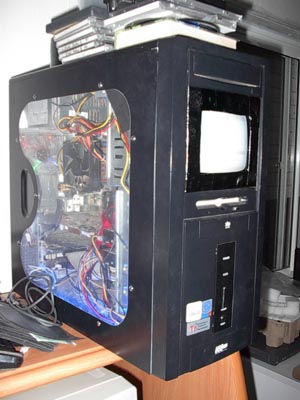

Соединив все и подключив, я уже смог насладиться видом телевизора в пятидюймовом отсеке.

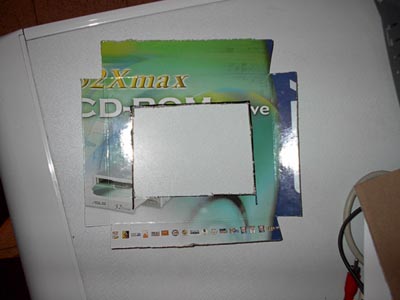

Осталось заняться внешним видом. Чтобы сильно не напрягаться я просто сделал переднюю панель из картона, покрасив ее так кстати найденным у жены черным лаком для ногтей.


Вопрос крепления я пока что еще не проработал. Скорее всего сделаю в будущем салазки из дерева, либо разберу какой-нибудь старый привод ради подобного крепления.
