Исторически сложилось так, что использованию экстримального охлаждения при разгоне оперативной памяти удалялось очень мало внимания в прошлые годы. На мой взгляд, это было связано с тем, что, во-первых, прирост от такого разгона чрезвычайно мал (по сравнению с разгоном процессора), а сам разгон не настолько прост и требует серьезной подготовки. Кроме того, в сети мне не удалось найти подробное руководство по подготовке памяти к экстремальному разгону.

Времена меняются и за последние пару лет энтузиасты по всему миру все чаще и чаще используют жидкий азот для охлаждения оперативной памяти - причем уже не только для рекордов разгона самой памяти по частоте/таймингам, но и для таких популярных бенчмарков как SuperPI32M, SuperPI1M, Hexus PiFast и 3D: Aquamark 3 и 3dmark 2005.

Я решил идти в ногу со временем: на сайте kingpincooling.com была куплена последняя модель стакана для охлаждения оперативной памяти - KPC Ney Pro Memory cooler. Важной особенностью этого стакана является универсальность.
Если говорить об охлаждении памяти, то не вся оперативная память хорошо переносит сверхнизкие температуры: лучше всего ведут себя DDR3 модули на чипах PSC и BBSE, хуже - на Samsung. У меня был комплект памяти G.Skill PI 17600CL7 (тайминги 7-10-10, частота 2200МГц) на чипах PSC поэтому было решено протестировать именно его.

Итак, приступаем к подготовке. Есть несколько вариантов установки стакана:
- без снятия радиаторов с памяти - устанавливаем стакан просто сверху на модули;
- без снятия радиаторов, но с использованием металлических пластин KPC Ney Pro: пластины ставятся на радиаторы памяти и сверху ставится сам стакан;
- со снятием радиаторов с памяти, изоляцией самих модулей и установкой пластин.
Я решил использовать последний вариант, т.к. он и наиболее надежен, и обеспечивает лучший контакт со стаканом.

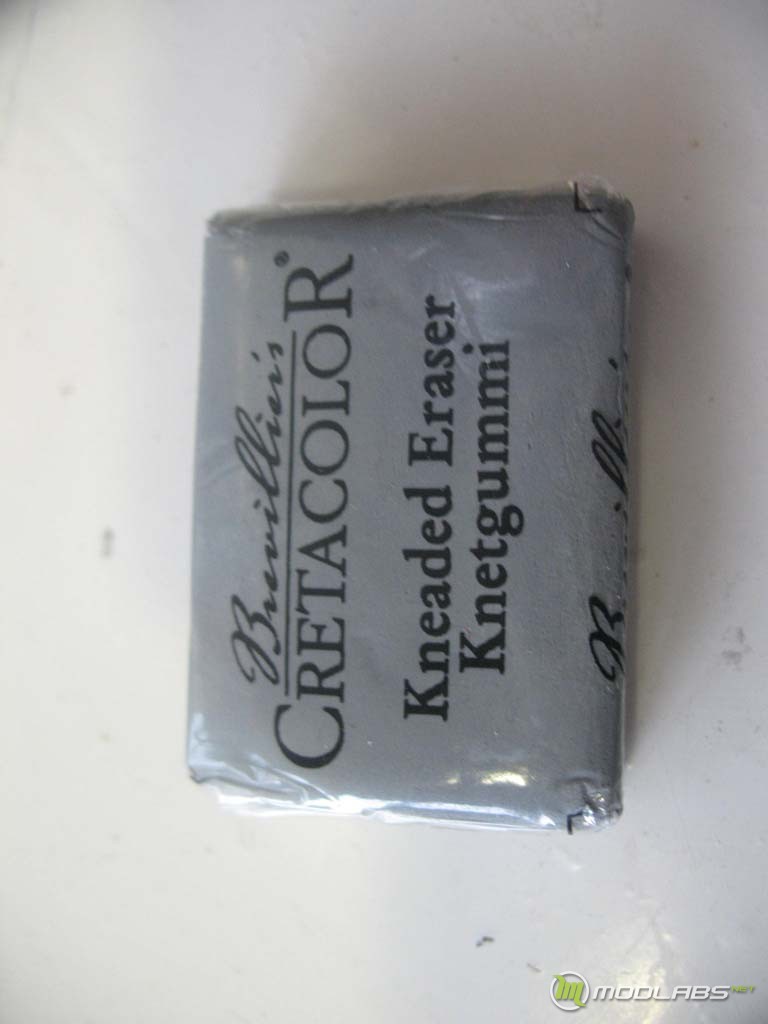

1) Первым шагом всегда идет подготовка материнской платы. Для изоляции платы я использовал мягкую резину: Cretacolor Kneaded Eraser Knetgummi и немного Bostik Blue Tak (примерно то же самое, но голубого цвета).



Изолируем материнскую плату. Важно закрыть два неиспользуемых слота (прошу прощения за замыленное фото):



Обратная сторона платы была также тщательно изолирована мягкой резиной.

2) Приступаем к подготовке самой памяти: нагреваем феном и снимаем радиаторы. После этого изолируем модули с обеих сторон с помощью той же мягкой резины и наносим термопасту на чипы памяти.

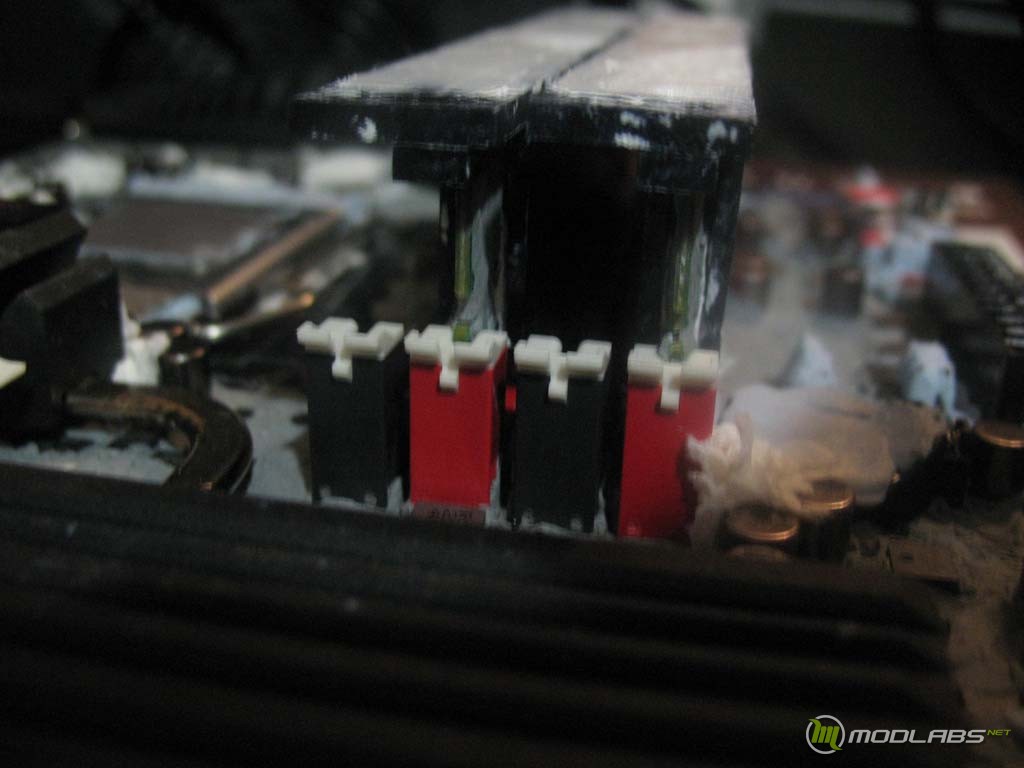

3) Теперь устанавливаем радиаторы из комплекта поставки KPC Ney Pro на модули памяти: всего идет 4 радиатора.

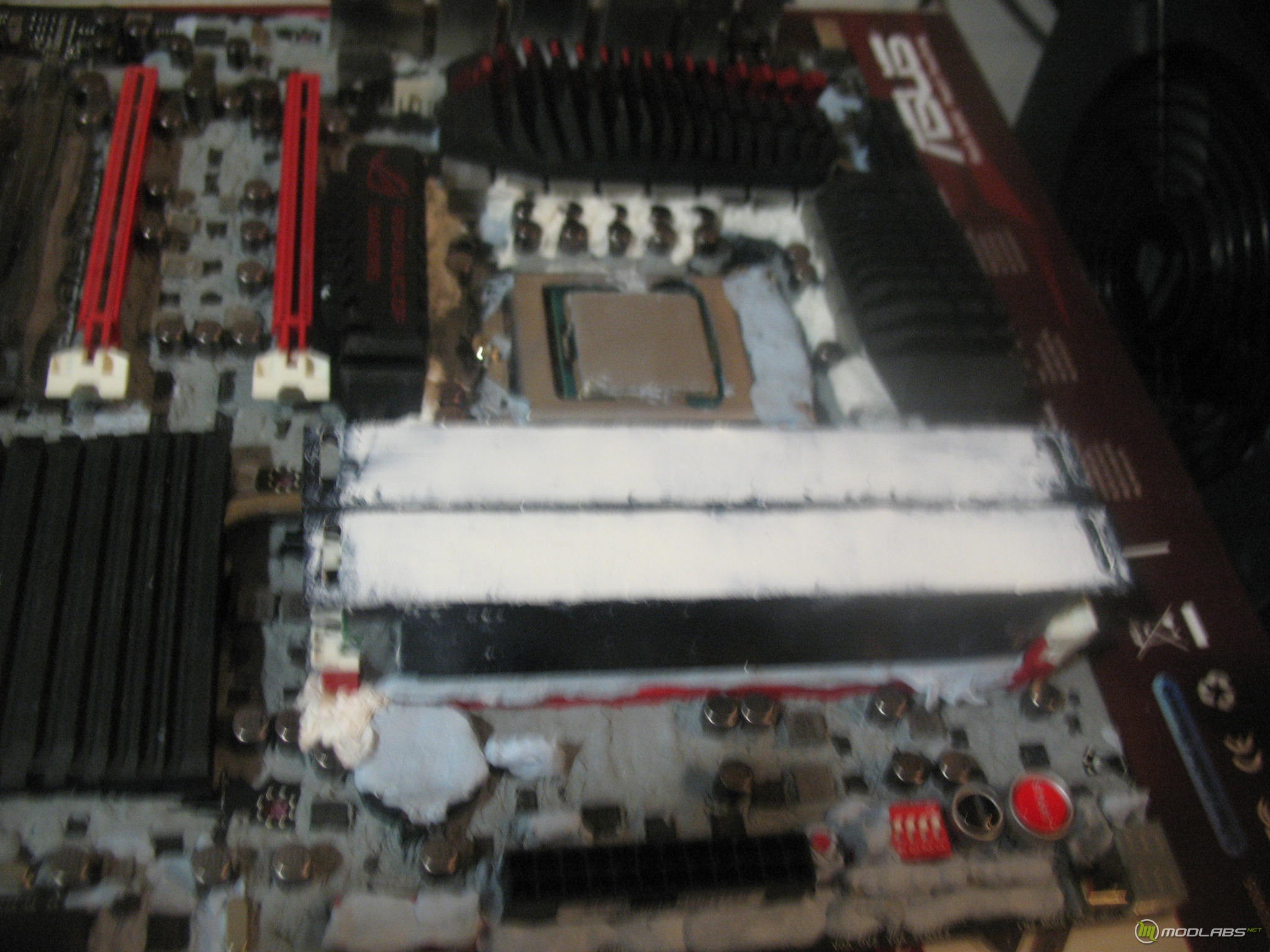

4) Сверху наносим тонкий слой термопасты:

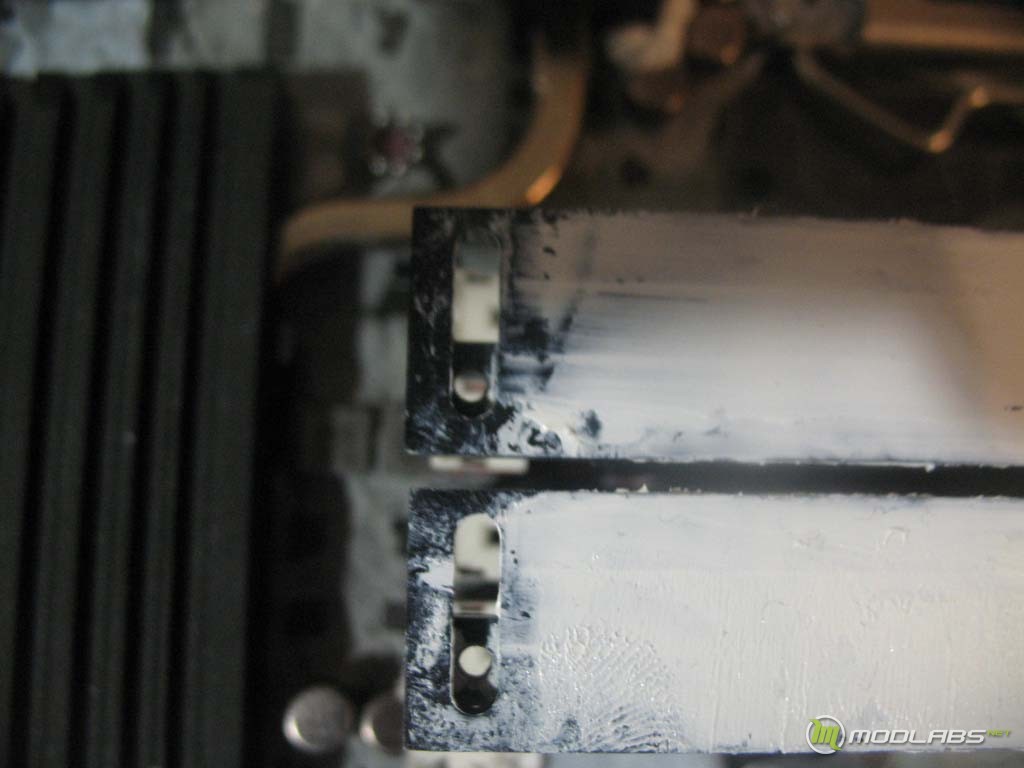

В результате получаем примерно следующие (опять извиняюсь за замыленное фото):

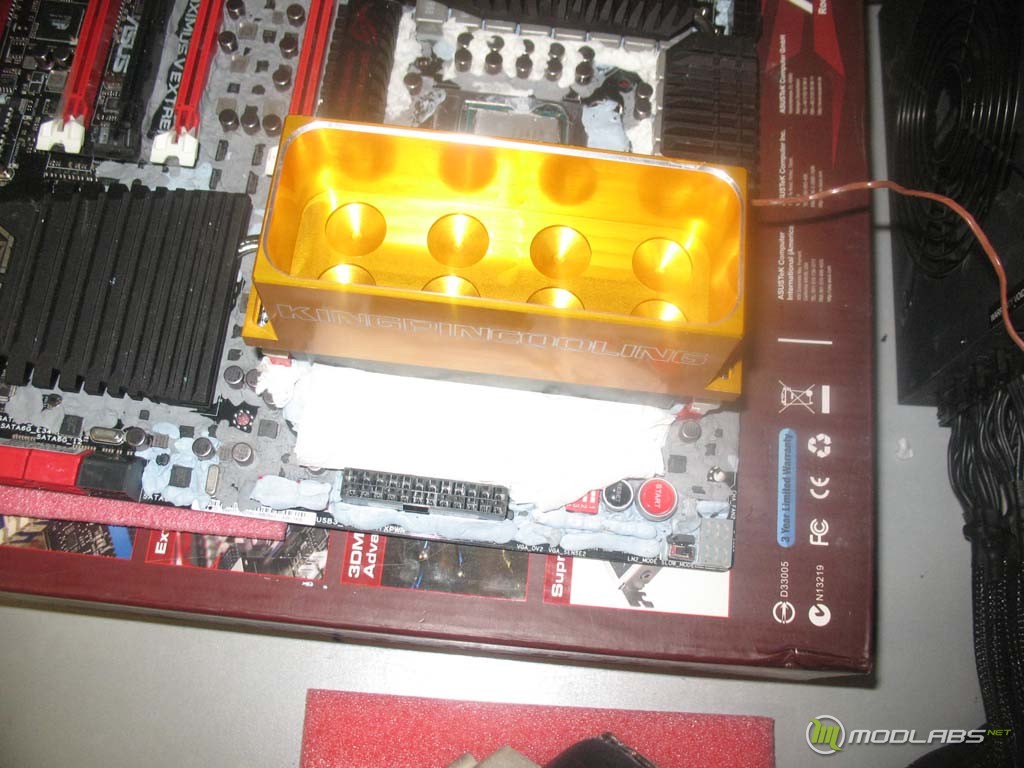

5) Далее используем бумажные салфетки для изоляции. После этого устанавливаем сверху сам стакан с термопарой.

6) Наконец - слой теплоизоляции:

7) Последний этап установки и приступаем к тестированию:

Для предварительного тестирования я использовал такую систему:

• Процессор: Core i7 3770K, batch 3218B987
• Материнская плата: Asus Maximus V Extreme, Z77. bios 0020.
• Видеокарта: Asus 8600GT
• Блок питания: Corsair AX-1200 (1200Вт)
• Жесткий диск: Western Digital WD1500HLFS VelociRaptor

Процессор охлаждался двухступенчатой системой фазового перехода (каскад), который позволяет получить температуру примерно до -70С в нагрузке. Для охлаждения памяти использовался жидкий азот (до -196С).
Для измерения температуры на модулях памяти использовался термометр Fluke 51 II.

Промораживаю память до -100гр, выставляю напряжение 1.96В, тайминги 7-11-7-28-1T и частота 1300МГц.
Загружаю WinXP. Проходим SuperPI1M - ок, запускаю SuperPI32M - ошибка not exact in round через несколько секунд.
Хорошо, пытаюсь пройти 32М на 1300 8-12-8 - та же проблема. Эта память была предварительно проверена на воздухе и частота 1300 8-12-8 покорялась без проблем при напряжении 1.90В. Процессор гарантированно держит частоту памяти 1360МГц на другой памяти (Samsung) с таймингами 9-12-12. Теряюсь в догадках: плохой контакт, деградация памяти, проблема с процессором или что-то другое? Проморозил память до -186С; пробовал напряжения до 2.15В - проблема не решилась. Повышение напряжения Vccsa также ни к чему не привело.

Оказалось что контроллер памяти в моем экземпляре процессора не любит низкие тайминги: опустил частоту памяти до 1250МГц и SuperPI32m был пройден без проблем. Повышаю напряжение на памяти до 2.0В, тайминги 7-9-6-24-1T, температура до -186С - и прохожу SuperPI32M. Самое интересное, что в 3d-марках память работает без проблем вплоть до ~1360 7-10-7-28-1T, 2.10В. Т.е. проблема с контроллером памяти проявляется именно в SuperPI32M.

Теперь приступаем к погоне за рекордами :)
Конфигурация системы осталась неизменной; только для охлаждения процессора использовался стакан Venom 6.66 производства kingpincooling.com.



Я провел две бенч-сессии в течении двух недель. В результате были получены следующие результаты:

1) Super PI1M: 5.140 sec. Третье место в мире на данный момент.
Ссылка на результат: http://www.hwbot.org/submission/2362419_

2) Hexus Pifast: 10.23sec. Пятое место в мире.
Ссылка на результат: http://www.hwbot.org/submission/2362418_

3) SuperPI32M: 4min 42.953sec. Третье место в мире.
Ссылка на результат: http://www.hwbot.org/submission/2364079_
