Итак, TUSL2-C (в народе просто "тусла") - топовая материнка для второго и третьего поколения процессоров на 370 сокете. А именно - процессоры семейства Coppermine и Tualatin (0,18 и 0,13 мкм техпроцессы соответственно). Полюбил ее народ конечно же за возможности БИОСа (в те времена просто не за что другое было любить платы). А когда умельцы выложили в сеть специальный BIOS, её полюбили ещё больше. И сейчас почти все результаты на всеми нами известном ресурсе hwbot сделаны с помощью данной материнки. Давайте разбираться, что же в ней такого.
Все картинки кликабельны!
Содержание:
- Описание
- Берём плату в руки
- BIOS. Основные возможности
- i815 BIOS Tweaker
- Заключение и предпосылки ко 2-ой части
Описание
Начнём с технических характеристик:
- Процессор
- Поддерживаются Socket 370 FC-PGA (и FC-PGA2) процессоры Intel Pentium III с частотой шины 100/133 МГц и Intel Celeron с частотой шины 66/100/133МГц
- Чипсет
- Intel 815EP (Intel 82815EP Step B Memory Controller Hub (MCH), Intel 82801BA Enhanced I/O Controller Hub 2 (ICH2), Intel 82802AB Firmware Hub (FWH))
- Системная память
- 3 168-контактных разъёма DIMM PC100/PC133 SDRAM
- Максимальный объём памяти — 512Мбайт
- Поддержка памяти с контролем чётности (ECC) отсутствует.
- AGP
- Слот AGP с поддержкой режима 4x
- Слоты расширения
- 6 32-битных слотов PCI 2.2
- 1 слот CNR (Communication and Networking Riser)
- Порты ввода-вывода
- 1 FDD, 2 порта PS/2, два последовательных и один параллельный.
- Два встроенных порта USB и два дополнительных порта USB
- Интегрированный IDE контроллер
- 2 канала IDE, поддерживающие режимы ATA33/66/100.
- BIOS
- 4-х мегабитный Flash EEPROM
- Award Medallion BIOS v6.0 с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
- Разное
- STR (Suspend to RAM)
- Поддержка ASUS iPanel
- Аппаратный мониторинг
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Размер
- ATX форм-фактор, 30,5x20,8 см
Как видите, на плате имеется всё, что нужно простым смертным и нам, оверклокерам. Самый крутой (на то время) чипсет, 3 посадочных места для SDRAM (правда максимально всего 512мб), AGP 4X(опять же со своими тараканами). Даже лампочка зелёная, отображающая наличие питания есть! Правда, плата не поддерживает процессоры первого поколения на ядре Mendocino. Сей факт немного омрачняет картину, но не на много. Давайте посмотрим на сердечко материнки:

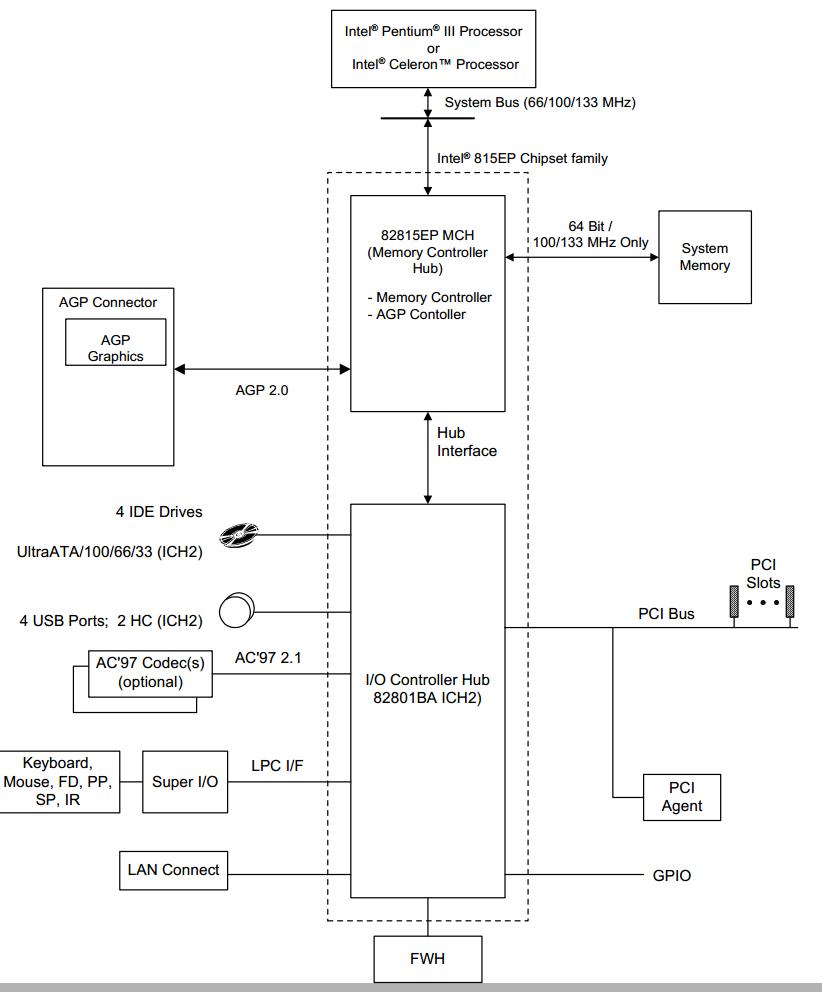

Итак, 815EP. Последователь 815Е. Разница между ними заключается лишь в том, что в 815EP нет встроенного графического контроллера (GMCH-хаба) и контроллера локальной видеопамяти (то есть материнские платы, построенные на базе чипсета 815EP, не имеют интегрированной видеоподсистемы). Вместо него используется MCH-хаб (Memory Controller Hub). В остальном же чипы 815Е и 815EP идентичны. Что к чему и через что подключается, Вы можете увидеть на схеме, представленной ниже:
Достойному чипсету, достойный помощник:
На самом деле ничего интересного и необычного. Южник как южник, нам не сильно интересны его возможности (ну почти).

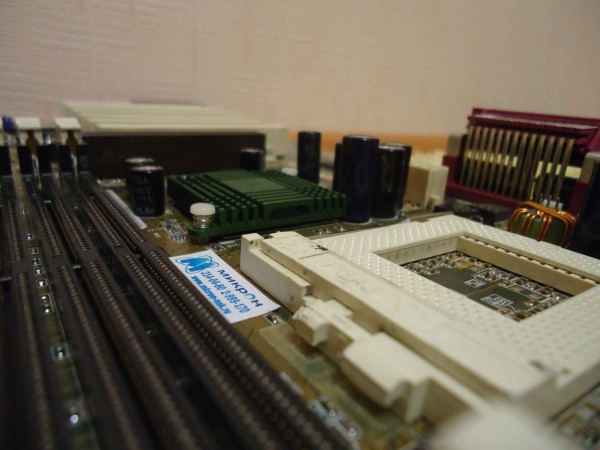

Ну вот, вроде как с главным внутренним строением разобрались (ну с самым основным, что нас должно интересовать). Давайте теперь рассмотрим вблизи, с чем мы имеем дело. Ах да, покажу ещё, что производители вывели "на зад" материнки. Скудненько, но нам, оверклокерам, должно хватить :)
Берем плату в руки

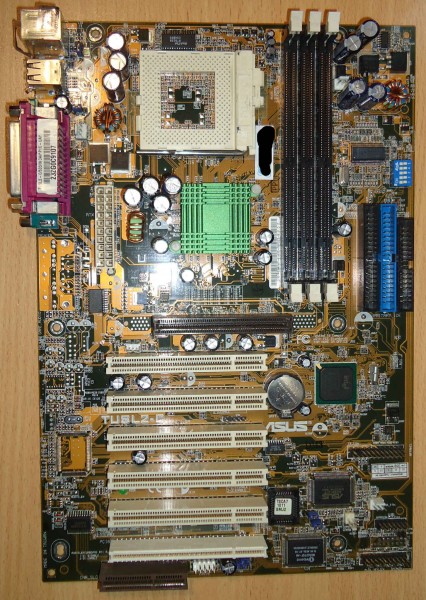

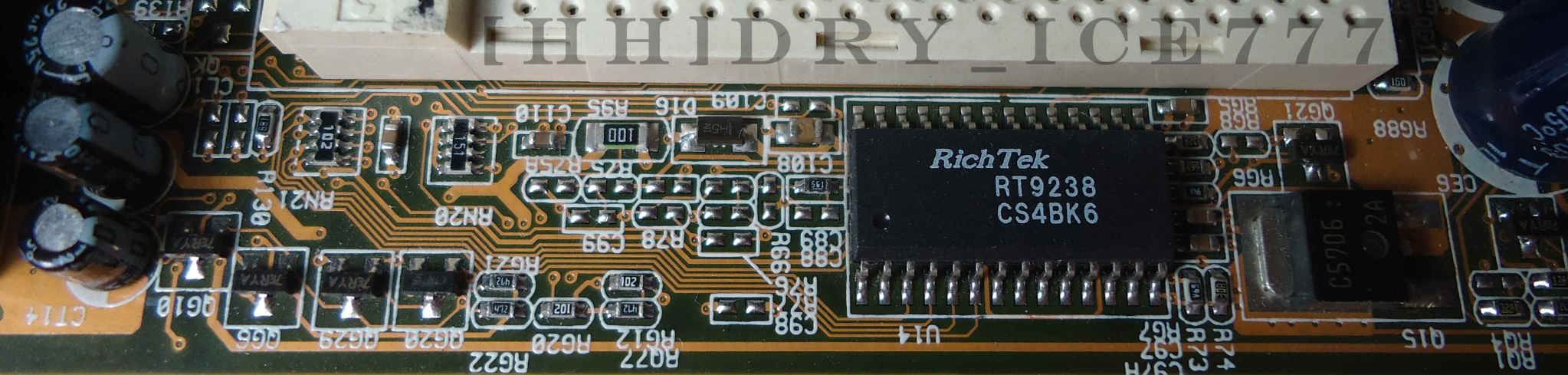

Не знаю как Вы, а я сразу смотрю на околосокетное пространство. RT9238 - данный старичок управлет почти всем важным в одиночку. Подробней как с ним бороться я расскажу во 2 части моего руководства.
Далее мой взгляд падает левее. Сразу же, по 3-м буквам ICS я понимаю, что 94201DF - заветная маркировка генератора тактовой частоты, с помощью которого (не без помощи SetFSB, естественно) мы и будем разгонять камушки. Внимание! Микросхема очень сильно греется (50-60 градусов). Это не есть хорошо. Поэтому, рекомендую установить радиаторы и организовать хоть какой-нибудь маломальский обдув. Поверьте, это пойдёт исключительно на пользу. Помимо генератора, можно заметить маленький HIP6012CB. Он отвечает за питание памяти. Подробней работу с ним, его вольтмод я рассмотрю во 2 части руководства. Внимательные люди также заметят перемычки снизу от 3-х пинового разъема для "вертолета". 3 положения джампера: 3.3 \ 3.4 \ 3.6 В на память (и не только, подробнее во 2 части). Например, мне хватило и 3.6В для разгона памяти до 199МГц. Также есть недокументированный метод поднятия до 3.8В, но это все очень старо и непрактично. Во 2-й статье я расскажу, как можно спокойно подать на память 4В и выше. Правда и там без сюрпризов дело не обойдётся :)
Так как материнка уже немолодая, крупные силовые элементы на ней очень сильно выделяются. Вот как раз на эти 2 мосфета и пал мой взор. Подробней, что это, для чего оно надо и что мы можем с этим сделать, я расскажу во 2 части, а пока лишь посоветую взгромоздить на них радиаторы, им будет очень приятно.

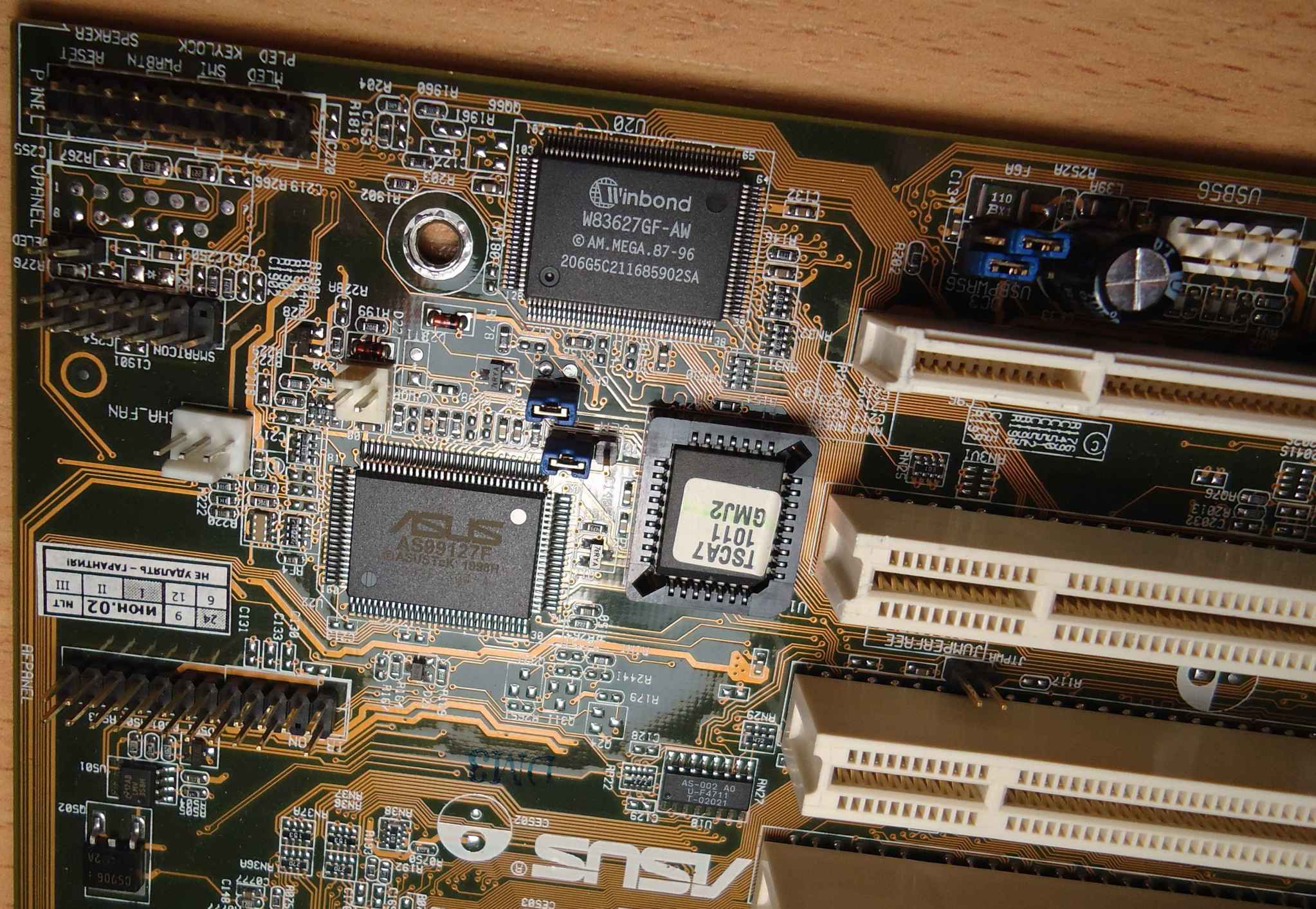

Далее я вижу микросхему BIOS, Winbond LPC I/O (именно она отвечает за клавиатуру с мышкой и ещё пару устройств ввода-вывода), включение\выключение\спикер\светодиоды - ну, вся стандартная лабудня. Помимо этого, видим ещё одну интересную "сороконожку" - чип ASUS AS99127F. Это чип мониторинга, который показывает нам температуры, снимаемые с 2-х датчиков. Они установлены: один - где-то возле процессора (непонятно где, ибо показывает страшные цифры), а второй - где-то на материнке. Помимо температур, нам еще показываются скорости всех "вертолётов", подключённых к 3-м имеющимся на плате 3-pin-ым разъемам. Как Вы понимаете, ни одна из этих "цифирей" нас не интересует, так что сильно акцентировать внимание на этом я не буду.
Ну вот вроде бы и все. Самых интересных "жителей планеты" Asus TUSL2-C мы рассмотрели и даже немного познакомились с ними. Теперь давайте запустим плату и посмотрим, что она нам может предоставить в плане разгона.
BIOS. Основные возможности.
Замечание! Уважаемые, простите меня пожалуйста за не очень качественные фотографии BIOS, другого быстрого способа не нашел, а монитор вот такой, какой есть. Надеюсь на понимание :)

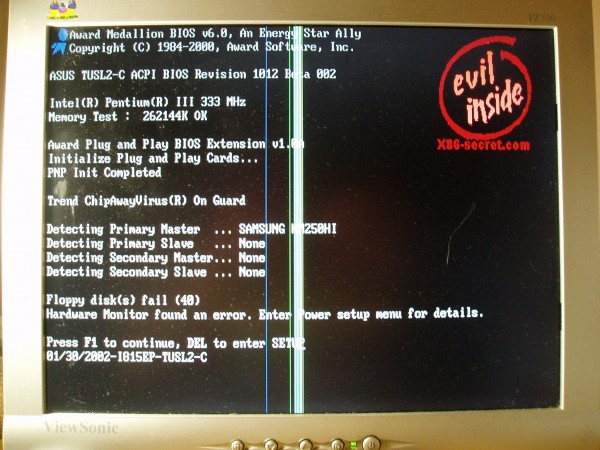

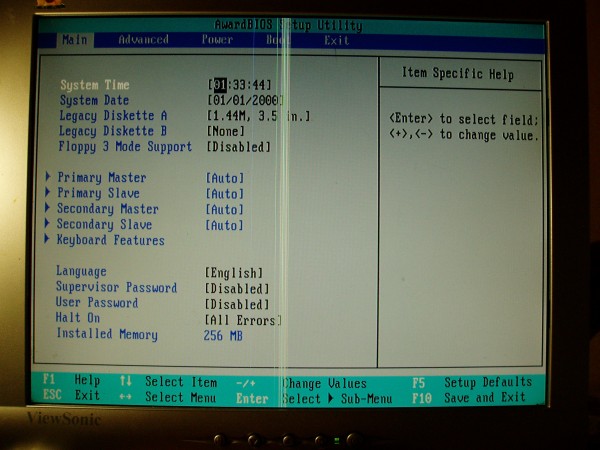

Итак, Вы собрали систему, стартанули, подождали загрузки BIOS'a и вот что самое первое Вы увидите. Оболочка Award Medalion - модификация от Асуса (прикол модификации скорее всего в бOльшем количестве функций, хотя не уверен). Главный экран. Здесь присутствуют:
- Время + дата
- Что-то, связанное с дискетками :)
- Какие носители информации подключены по IDE
- Язык + пароль + количество установленной RAM

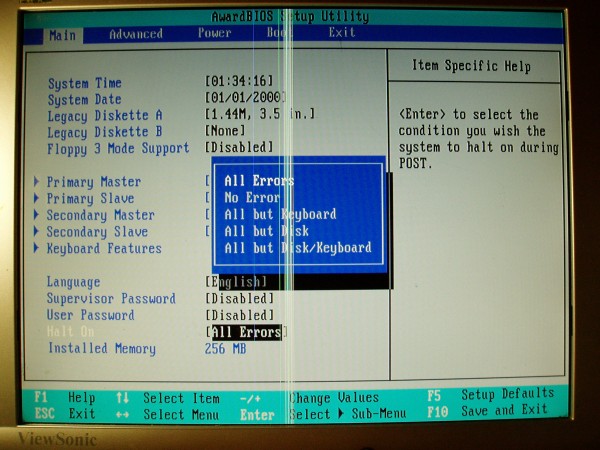

- Самый важный и интересный пункт здесь для нас - это Halt ON
Рекомендую ставить "No Error" ибо если этого не сделать, то при каждой перезагрузке извольте жмакать F1, тем самым как бы говоря БИОСу: "Все спокойно, я оверклокер, мне не важны дата, время, вольтажи и температуры, просто загрузи мне систему, пожалуста". Идем правее.
Самый важный для нас пункт меню. Пойдем по порядочку:

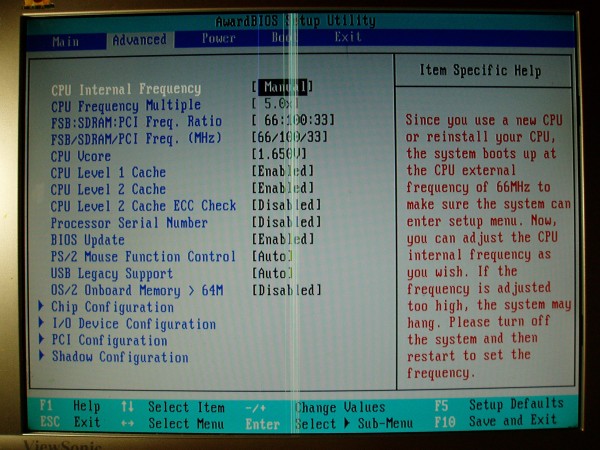

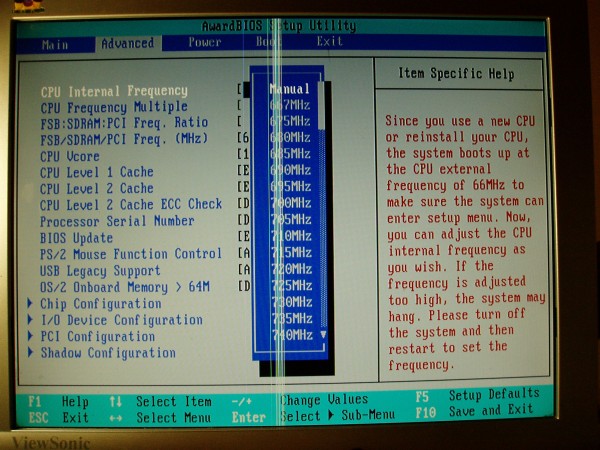

Изменение тактовой частоты процессора. Просто, по-тупому. Безо всяких множителей, вольтажей и прочего. Вот хочешь ты, вместо 666 - 700. Выставил тут, перезагрузил. Запустилось - молодец, ты оверклокер. Нет - изволь сбросить БИОС, почеши голову и посмотри на другие настройки, дабы что-то там подкрутить и попытаться приблизиться к заветной цифре. Вобщем, никогда не пользуйтесь этим меню.
Далее идет множитель. Если Вы хоть что-то знаете о процессорах Intel и их историю, то Вы, наверняка в курсе, что кроме инженерных Туалатинов и Копперов, у всех процессоров заблокированный множитель (это значит что его нельзя изменять). Поэтому мы сразу переходим еще ниже.

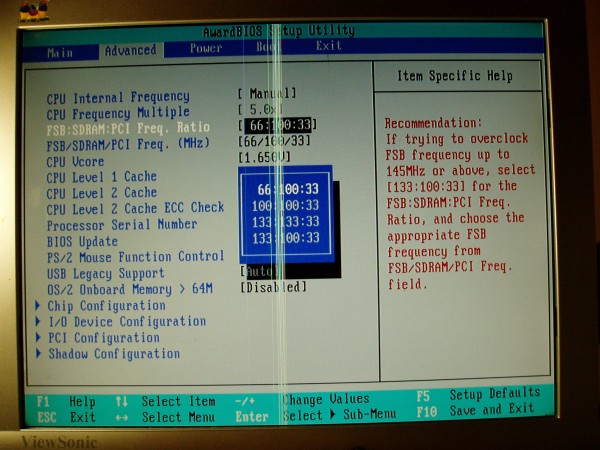

Вот это уже интересный пункт. Делители системной жины\памяти\шины PCI. По порядочку - 2:3 \ 1:1 \ 1:1 \ 4:3. Вот тут мы приходим к одной странной проблеме, которую я заметил в тусле. Она плохо разгоняет на множителе, отличном от 1:1. То есть, на делителе 2:3 у меня она не пошла дальше 170 по FSB, а вот при 1:1 взяла почти 200. Так что, из этого делаем вывод, что лучше пытаться разгонять на делителе 1:1 (конечно, исключая слабенькие целики на 66 шине). Клацаем стрелочку вниз.

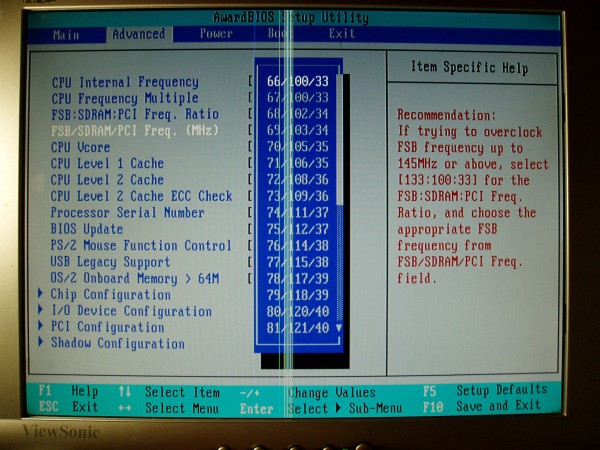

Узнаете повторение пункта, про который я гвоорил чуть выше? :) Опять же, он нам почти не понадобится, так что идем ниже.

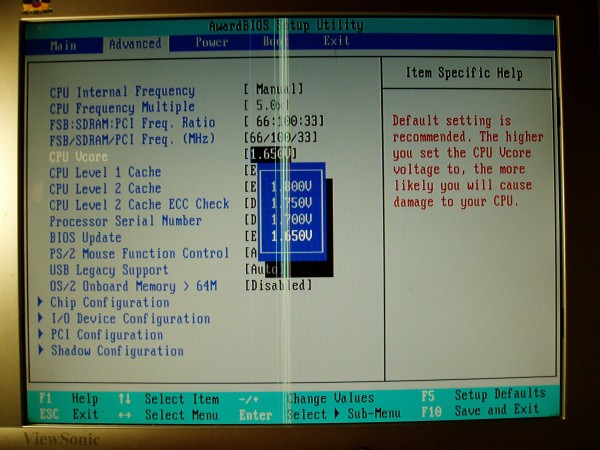

Напряжение на процессора. В зависимости от модели, степпинга, ревизии оно разное. Максимально 1.8В. Даже для туликов (это есть мало и мы с эти будем бороться во 2 части руководства). Для тестов, можно смело ставить 1.8 не боясь и отбирать "золотые" экземплярчики. Идем еще ниже.
- CPU Level 1\2 Cache - процессорный КЭШ 1 уровня. Про него в гугле почитайте, кому интересно. Когда прочитаете, поймете, что его отключать не надо.
- CPU Level 2 Cache ECC Check - непонятная проверка на непонятно что. Отключаем за ненадобностью.
- Processor Serial Number - туда же.
- BIOS Update - BIOS write protection - защита от записи флешек. По умолчанию - включено.
- PS/2 Mouse Function Control - Auto и пусть сам все с ними определяет (проблем с этим никогда не было)
- USB Legacy Support - Auto и смотрим пункт выше.
- OS/2 Onboard Memory > 64M - по умолчанию выключена и пусть. Если мы про нее ничего не знаем, значит это точно нам не надо и пусть будет как есть.
Заходим в Chip Configuration.
И видим пару интересных пунктов:

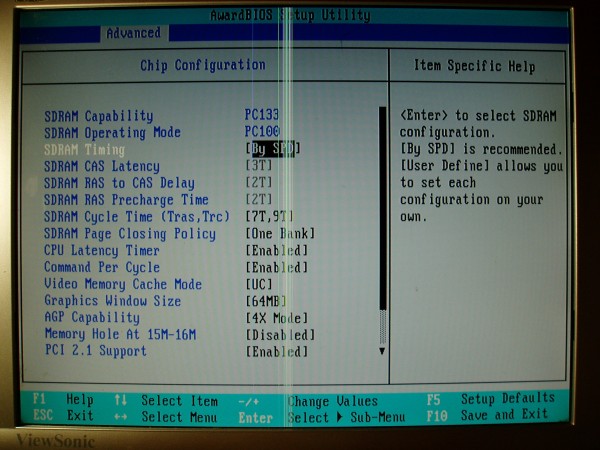

- Тайминги - теория хорошо описана тут. На практике рассмотрим во 2 части.
- Page closing policy - контроллер памяти закрывает открытые страницы памяти либо в одном банке (One Bank), либо во всем массиве системной памяти (All Banks). Первое параметр предпочтительнее. Почему, объясню во 2 части.
- CPU Latency Timer - oпределяет время отклика процессора при поступлении запроса по сигналу выборки адреса. Если эта опция включена (Enabled), то цикл работы процессора будет задержан только через 31 такт после поступления запроса, что положительно сказывается на общем быстродействии. При выключении данной опции (Disabled) цикл работы процессора будет прерван немедленно, что негативно сказывается на стабильности системы.
- Command Per Cycle - или Command Rate =1T Это задержка при обмене командами между контроллером памяти чипсета (процессора) и памятью (параметр tCR в диаграмме доступа). Качественные модули памяти способны работать при задержке в 1 такт (1T, 1T Command), если же стабильная работа в этом режиме не обеспечивается, устанавливается задержка в 2 такта (2T, 2T Command), что сказывается на производительности (хотя именно этот режим и предлагается по умолчанию, лекарство от этого умолчания я дам чуть ниже).

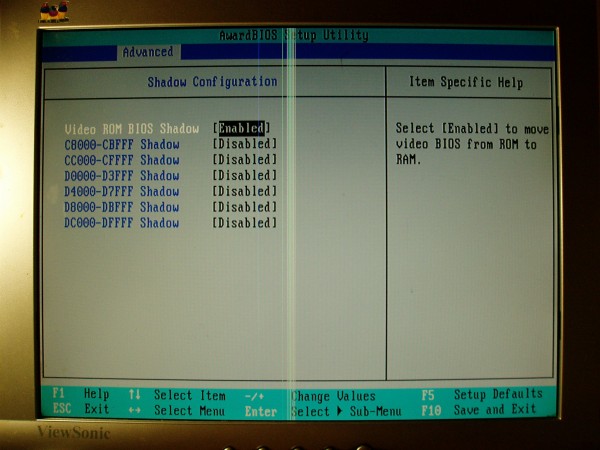

Ну а дальше ничего интересного. Кто хочет - может погуглить. Я уже это проделал, почитал и ничего интересного не нашел. Ну вот, вроде бы и все, что нас сильно интересовало. Дальше покажу фотографии остальных окон и буквально пару слов про них.

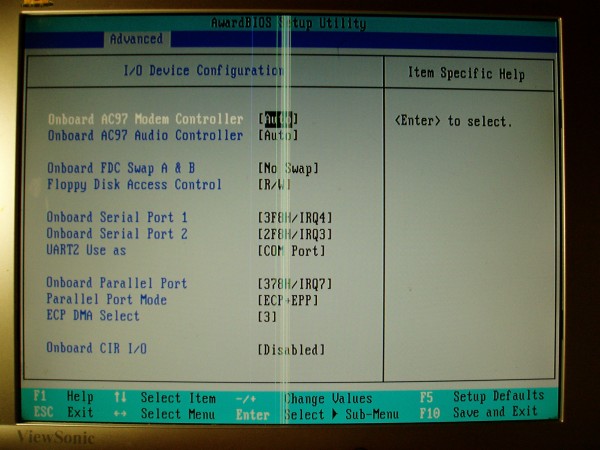

I\O девайсы. Тру-оверклокеры все отключают, дабы это дало прибавок к карме. Я же ленивый, поэтому тупо забиваю. Дальше Вы поймете почему.

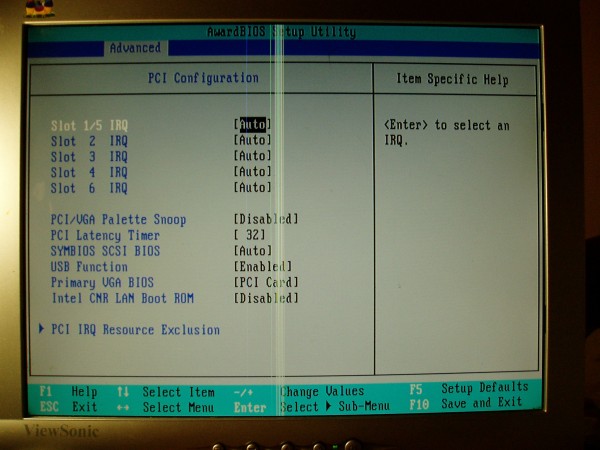

Буга-га. Неправда ли? :)

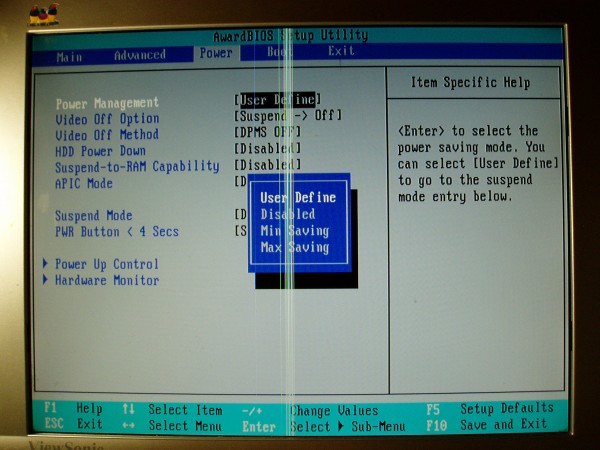

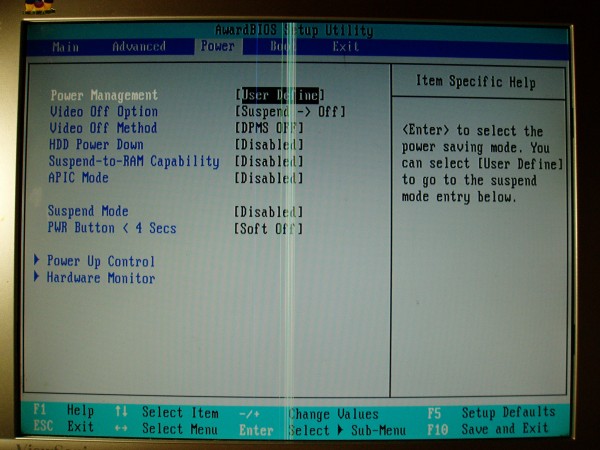

Питание. Тут мы можем даже выбрать, экономить нам на электроэнегрии и стабильности системы или нет.

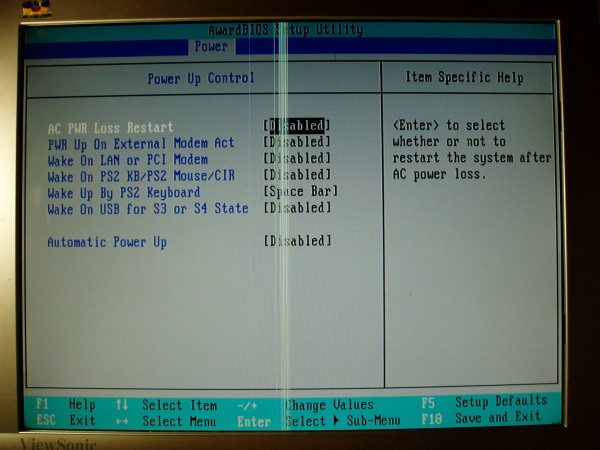

Но, скудненько как-то. Максимальное сохранение\минимальное\пользовательские настройки\выключено вообще. Как-то непонятно. Поэтому оставляем в положении User Define или, если не ленивые, отключаем каждый раз. Далее советую все оставлять без изменений, так как по умолчанию, все "типо энергосберегающие" опции выключены и все настроено на нормальную, боевую работу.
Именно про эту вкладку я Вам и говорил.

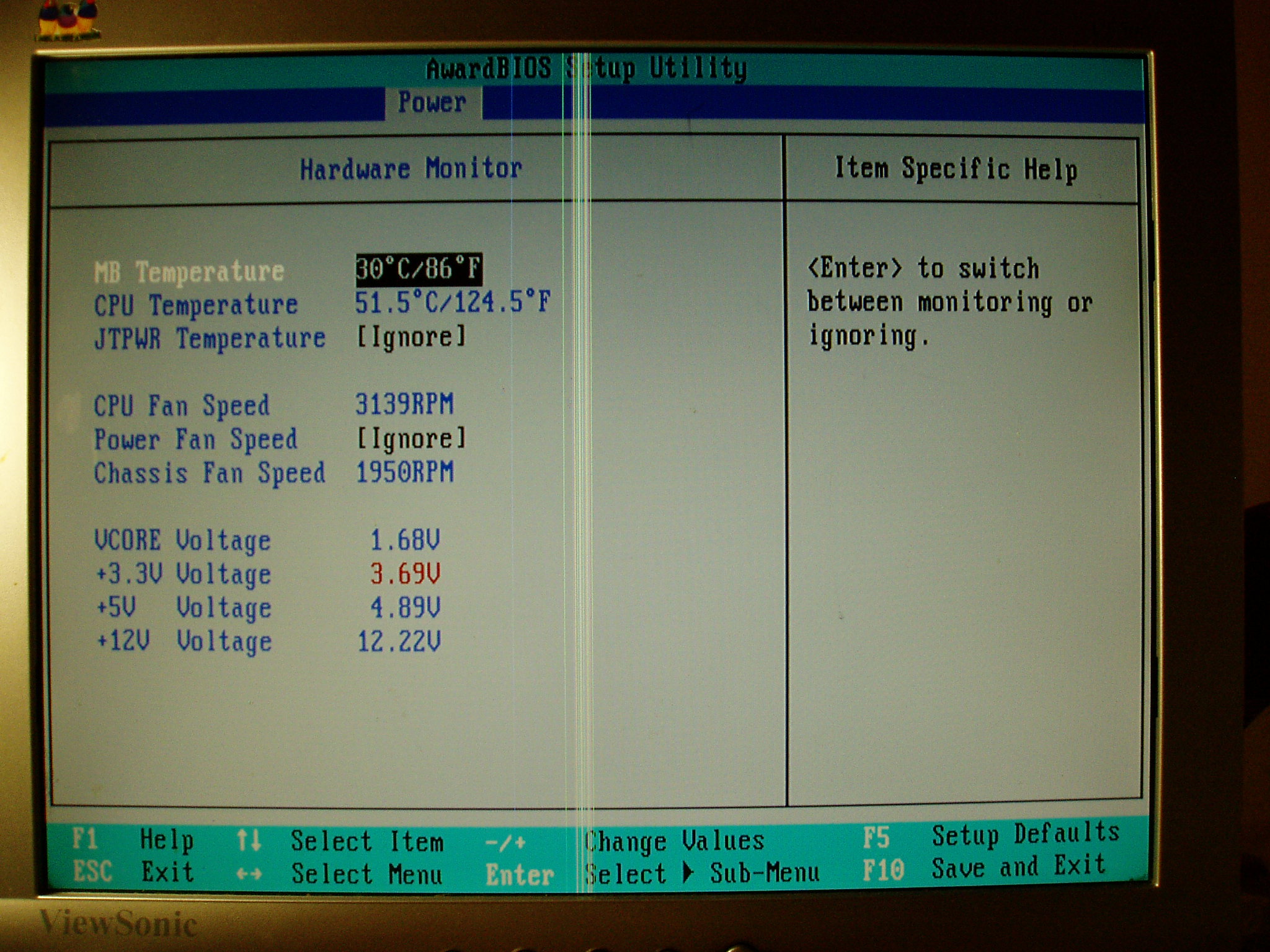

Внимательный читатель вспомнит, что я говорил про фирменный чип от Asus. Поэтому данное окошко открываем только для проверки наличия хоть какого-нибудь куллера на проца, а так же для проверки сделанного вольтмода.
Ну и последний по порядку, но не по значению пункт меню.

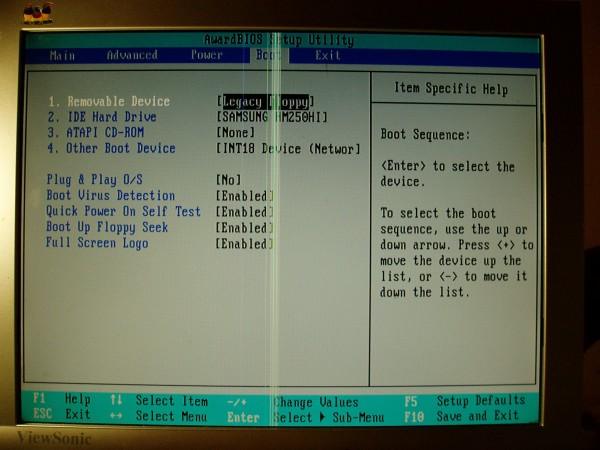

Порядок загрузки, приборы, логотипы. Обратите внимание на Boot Virus Detection. Запомните этот пункт и запомните: он всегда должен быть включен! Почему - чуть ниже. Ну а я же, со своей ленивой стороны, оставляю тут все по умолчанию, так как нам это ничего не надо и пусть будет как есть.
Вот как-то так. Согласитесь, не такой уж и емкий БИОС с одной стороны, а с другой, для нас, оверклокеров, все есть. И даже чуть больше. Поехали дальше.
i815 BIOS Tweaker
Знающие люди помнят, что плюшки, которые предоставлял родной БИОС, не такие уж и крутые. Почти все пункты со звездочкой, как это принято в наше время. Например. При разгоне процессора более чем на 5Мгц, Agp переходил в режим 2х. Для нас сейчас это вообще ничего не значит, мы не PCMark собираемся с 7950GT гонять (ну это пока не собираемся ;-)), а вот тогда, когда эта материнка была на вершине - это было просто убийственно. Так же были большие косяки с работой памяти, работой разгона в целом. Сколько было постов на форумах - сейчас уже просто не счесть. Но, просто поверьте, очень и очень много недовольных было.
И нашлись люди, умные люди, которые с помощью низкоуровневых языков программирования смогли сделать модифицированный БИОС, который исправлял косяки родной версии. И создали они специальный сайт, где выкладывали и рассказывали подробно про все свои модификации. В основном, это были изменения параметров по умолчанию, плюс исправление небольших косяков в виде падения скорости AGP.
А теперь, я отвечю, почему я заострил Ваше внимание на опции Boot Virus Detection. Именно туда защиваются специальные модицикации БИОСа. И если Вы его отключите, то ничего работать не будет (просто Ваш покорный слуга сам нарвался на эти грабли, после "недельного" схема я отошел и принялся дальше писать данное руководство). Итак, если Вы все сделали правильно, то Вы должны лицезреть на своих экранах 2 аспекта модифицированного БИОСа:
Логотип! Элементарно. Очень красивый и подходящий. Кстати, заметьте, кто-то опять забыл отключить опцию Halt On :)
Спасибо Вам, BJOne & The Mad за такую штуку. *Кланяется*

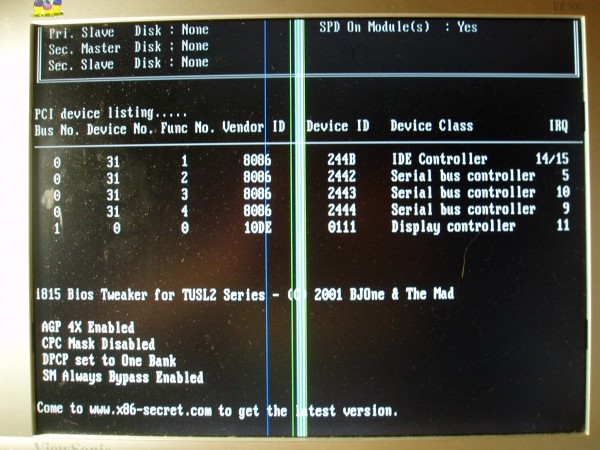

- AGP теперь всегда 4Х
- CPC Mask - Command Rate. Увеличение передачи скорости через память, что негативно вклияет на разгон. Поэтому она всегда отключена.
- DPCP - знакомая нам функция Page closing policy. Как видите, всегда One Bank, что положительно сказывается на разгоне.
- SM - дает дополнительные, драгоценные задержки памяти, которые так важны нам, оверклокерам
Еще одна опция, которая есть, но на скрине ее нет - Tras\Ttc - > 7T\9T. По умолчанию было 5Т\7Т. Как мы с Вами убедимся во 2 части, это тоже небольшой плюс дает.
Скажу сразу, данный модифицированный БИОС реально работает. Простой пример. Нашел я у себя в городе еще одну туслу. Там стоял простой, родной БИОС. И решил я проверить, на что способна она. Переставил все комплектующие со своей боевой туслы (199 проц и память ходили) и начал разгонять. Дальше 185 я не ушел. Делаем выводы, господа.
Подробней про БИОС, что там и как, скачать все что надо можно тут.
