Материнская плата MSI Р55-GD85 является эволюционным разитием своей предшествиниицы Р55-GD80, которая была нами подробно рассмотрена и изучена в одном из материалов. Целью проведенной нами бенчинг-сессии в этот раз стала проверка ее способностей разгона процессоров серии Clarkdale при использовании системы фазового перехода. Перед тестированием очень важно разобраться со всеми настройками и параметрами и подобрать их оптимальные значания. Поэтому, напомним сперва все ТТХ платы и затем перейдем к BIOS.

1. Основные характеристики платы.

1.1.  Поддержка процессоров Intel Core i5/Core i7 socket 1156



1.2. Чипсет Intel P55:

- поддержка QPI до 6.4GT/сек.

- высокоскоростной USB (USB 2.0) контроллер, 480Мб/сек.
- 6 SATA II портов с пропускной способностью до 3Гб/сек.
- PCI Master v2.3, I/O APIC.
- ACPI 2.0 совместимость.
- Serial ATA RAID 0/1/5/10.
- встроенный AHCI контроллер.



1.3. Оперативная память
- Поддержка четырех небуферизированных модулей памяти DDR3 1066/1333/1600 OC/1800 OC/2000 OC/2133 OC.
- Максимальный объем поддерживаемой памяти: 16Гб.
- Поддерживаемые модули: 1Гб / 2Гб / 4Гб.
-Двухканальный режим.

1.4. Контроллеры SATA/IDE
1.4.1. Контроллер SATAII/SATA III встроенный в Intel P55/Marvel SE9128/JMicron 363:
- скорость передачи до 3Гб/сек;
- поддержка шести SATAII портов (P55 чипсет);
- поддержка двух портов SATAIII (Marvel SE9128, до 6Гб/сек, с возможностью SATA RAID 0/1);
- поддержка контроллером JMicron 363 одного SATA порта и eSATA / USB комбинированного порта (сзади);
- поддержка AHCI контроллера с AHCI / SATA RAID 0,1,5,10 – чипсет P55.

1.4.2. Встроенный в JMicron 363 IDE контроллер Ultra DMA 66/100/133:
- поддержка режимов PIO, Bus Master.
- поддержка двух устройств Ultra ATA.

1.5. Аудио – встроенный Realtek ALC889:
- 8 каналов;
- совместимость с Azalia 1.0;
- отвечает спецификациям Microsoft Vista Premium.

1.6. Сетевой контроллер Realtek 8111DL: два порта Gigabit Ethernet.

1.7. IEEE1394/Firewire на базе VIA VT6315:
- поддержка двух портов 1394;
- пропускная способность до 400Mbps.

1.8 Внутренние разъемы
- ATX 24-Pin power connector
- 8-pin ATX 12V power connector
- CPU / System x 4 FAN connectors
- CD-in connector
- Front panel audio connector
- Front panel connector
- 1 x chasis intrusion connector
- 3 x USB 2.0 connectors
- 7 x Serial ATAII connectors
- 2 x Serial ATAIII connectors
- 1 x ATA133 connector
- 1 x IEEE1394 connector support additional 1 port
- 1 x Reset Button
- 1 x Power Button
- 1 x Clear CMOS jumper
- 1 x SPDIF-out connector
- 1 x TPM module connector
- 1 x OC Genie Button
- 2 x Direct OC Buttons
- 1 x set voltage check point

1.9. Слоты расширения:
- 2 слота PCI-Express gen2 x16;
- 2 слота PCI-Express gen2 x1;
- 2 слота PCI, поддержка интерфейса PCI  3.3V/3V.
При установке двух графических карт они будут работать в режиме x8, x8.

1.10. ATX форм-фактор
Размеры платы: 30.5 x 24.4 см (длина x ширина).



2. BIOS
Плата использует BIOS AMI. Сразу после получения была прошита последняя на данный момент версия 1.1.

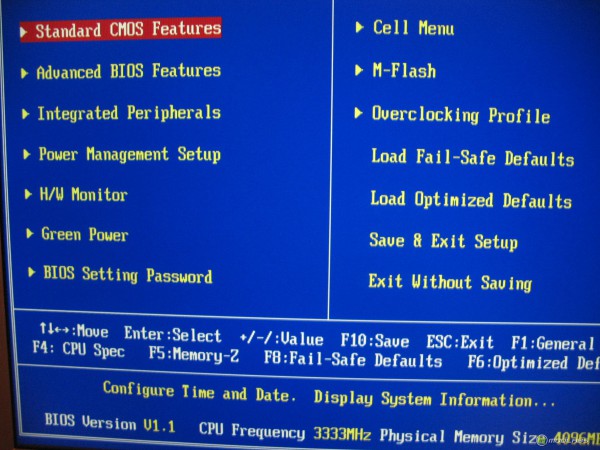

2.1. Standard CMOS Features
Позволяет изменить дату/время, а также просмотреть информацию об установленном процессоре.

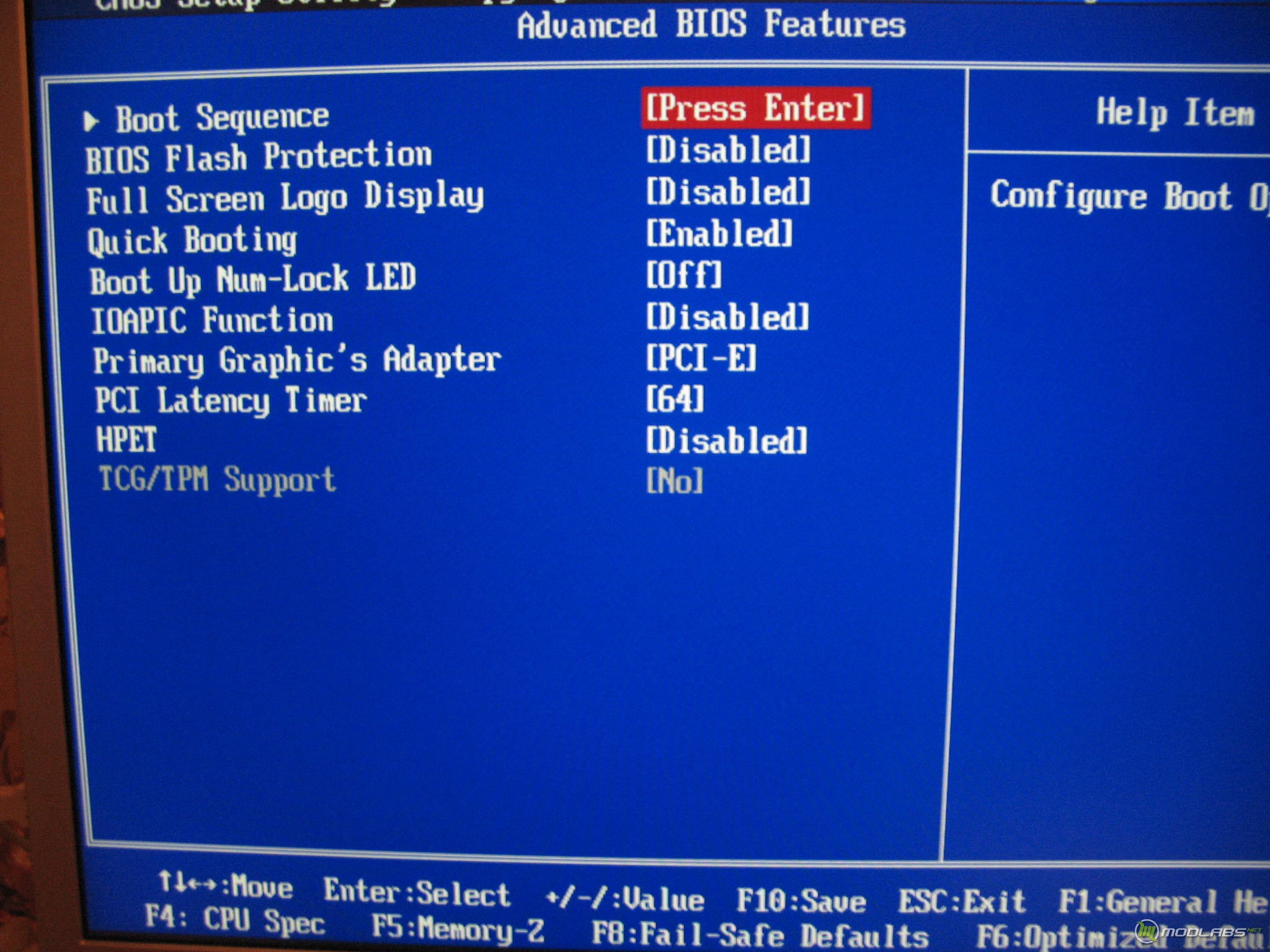

2.2. Advanced BIOS Features
- BIOS Flash Protection - защита от записи микросхемы BIOS.

- Full Screen Logo Display - позволяет установить: показывать или нет заставку при старте.

- Quick Booting - ускоренная загрузка.

- Boot Up Num-Lock LED - позволяет установить: включать или не включать NumLock при старте.

- IOAPIC Function - функция расширенного контроллера прерываний APIC (Advanced Programmable Interrupt Controller). Эту опцию нужно включить, если Вы используете современные операционные системы (Windows XP/Vista).

- MPS Table Version - выбор версии Multi Processor Specification (MPS). Можно выбрать: 1.1 и 1.4. Нужно выбрать опцию 1.4, если Вы используете современные операционные системы (Windows XP/Vista). Эта опция имеет значение только при использовании процессоров с поддержкой Hyper Threading.

- Primary Graphics Adapter - возможность выбора типа видеокарты для вывода изображения, в случае одновременной установки видеокарт в PCI-E и PCI слоты.

- PCI Latency Timer - латентность PCI.

- HPET - определяет: включать или нет высокоточный системный таймер HPET (High Precision Event Timer). Поддерживается операционными системами Windows Vista и Windows 7. Рекомендуем включить эту опцию.

- TCG/TPM Support - поддержка доверенных модулей Trusted Platform Module (TPM). Данных модулей у нас нет, поэтому опция является неактивной.

В подразделе Boot Sequence можно установить очередность устройств для загрузки операционной системы. Есть возможность выбора жестких дисков, CD/DVD устройств, Flash-накопителей.

2.3. Integrated Peripherals

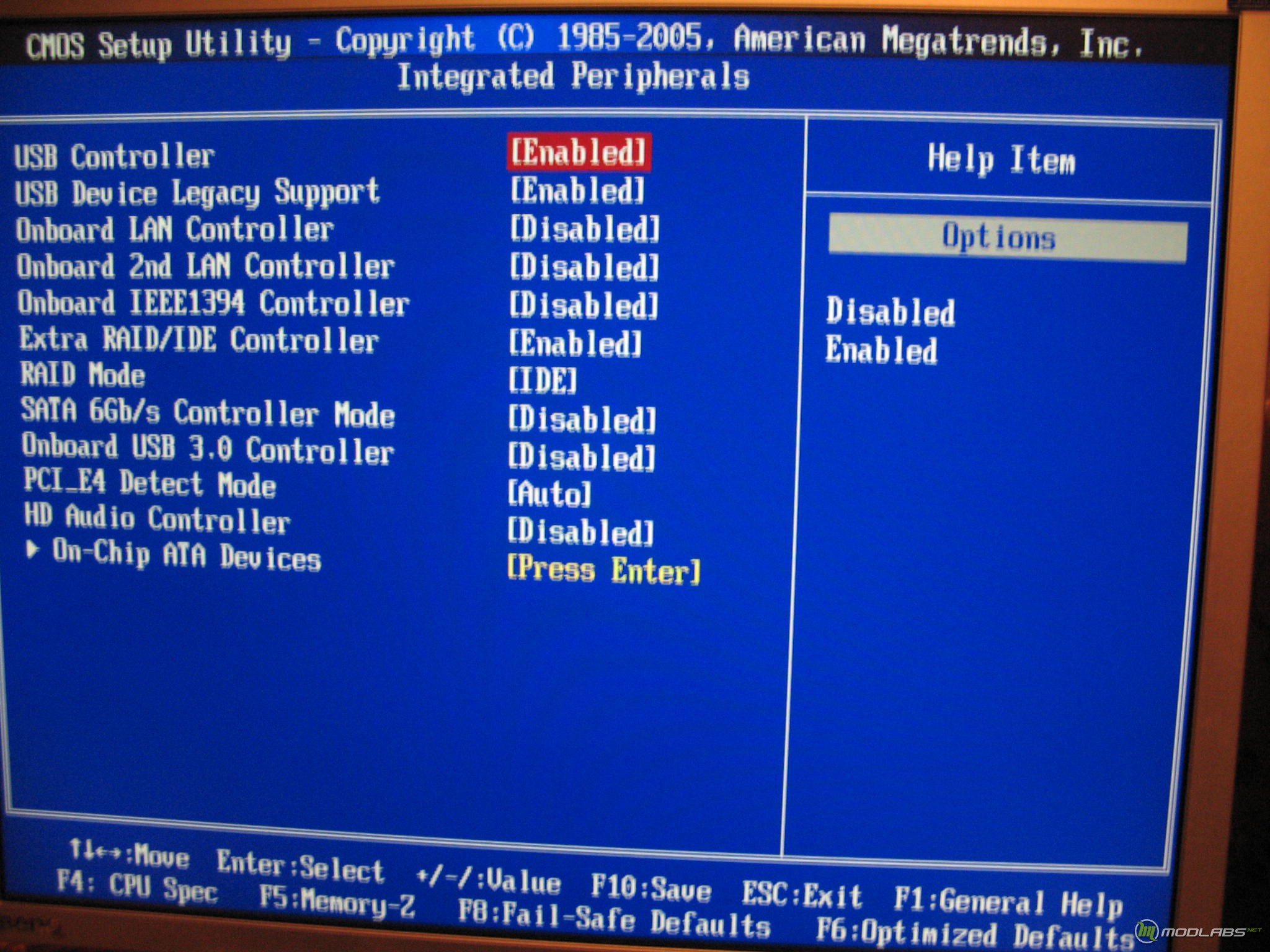

В этом разделе есть возможность включить/отключить встроенные контроллеры USB, Firewire, Audio, LAN, IDE и SATA. Мы советуем оставить только нужные Вам контроллеры, отключив все остальные.

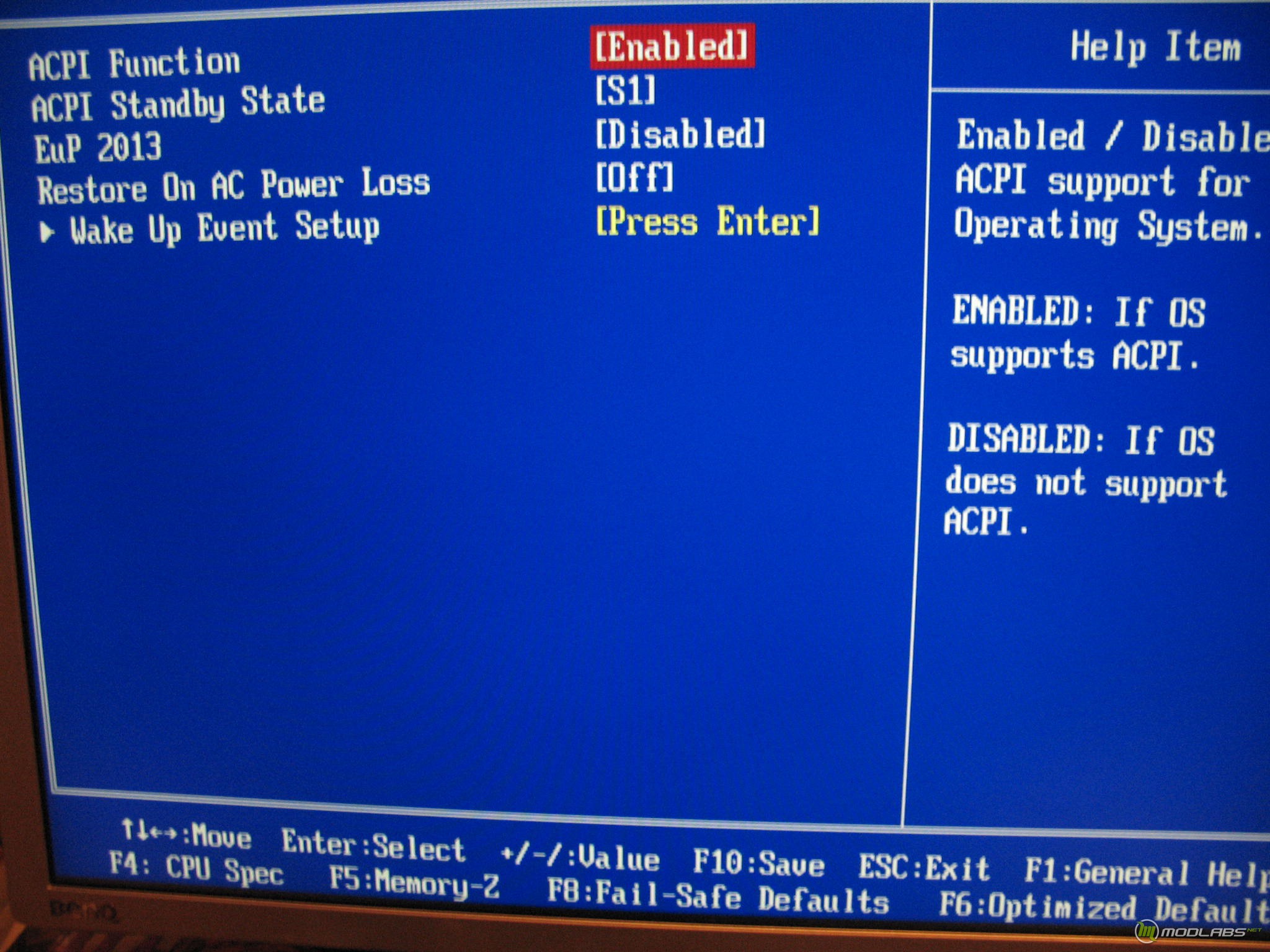

2.4. Power Management Setup

В этом разделе можно управлять функцией ACPI и выбрать режим ее работы: S1 или S3.
В подразделе Wake Up Event Setup можно определить события, при которых компьютер будет пробуждаться из спящего режима.

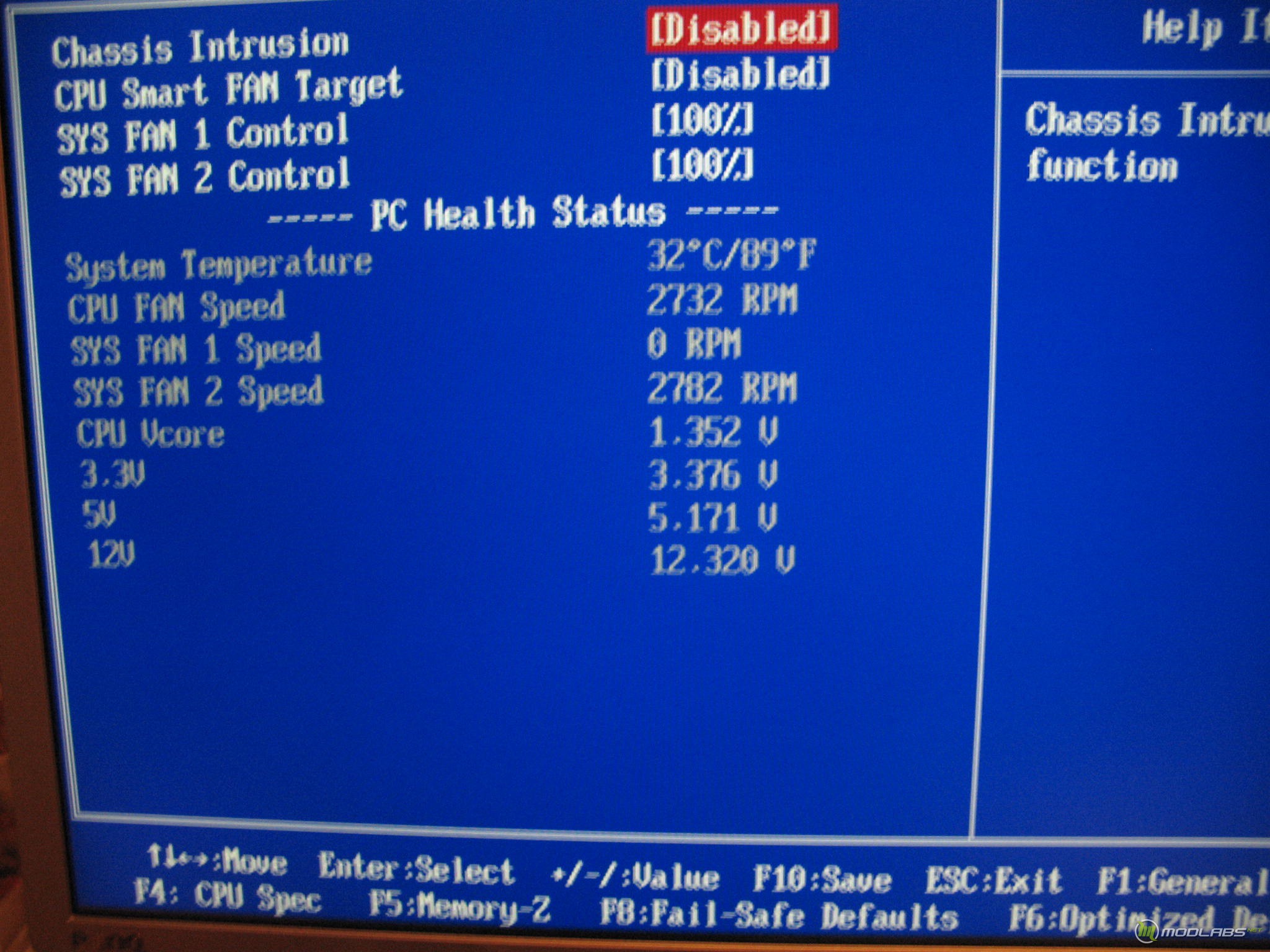

2.5. H/W Monitor
2.5.1. Позволяет управлять скоростью вращения вентиляторов, подключенных к плате.
2.5.2. Возможности мониторинга температуры системной платы, скорости вращения вентиляторов и напряжений.

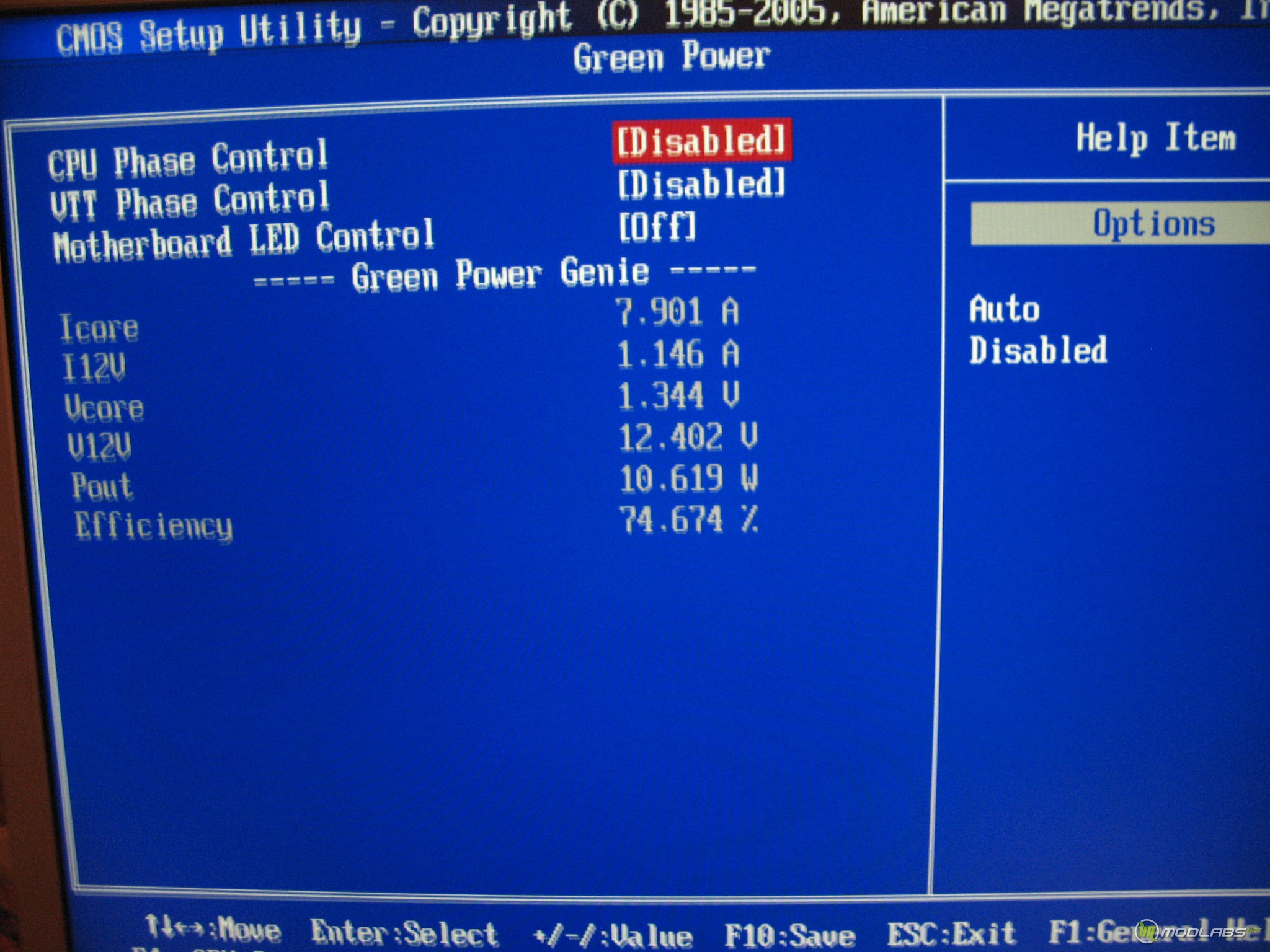

2.6. Green Power
Данный раздел предоставляет возможность управления количеством фаз на процессоре, VTT, памяти и чипсете.

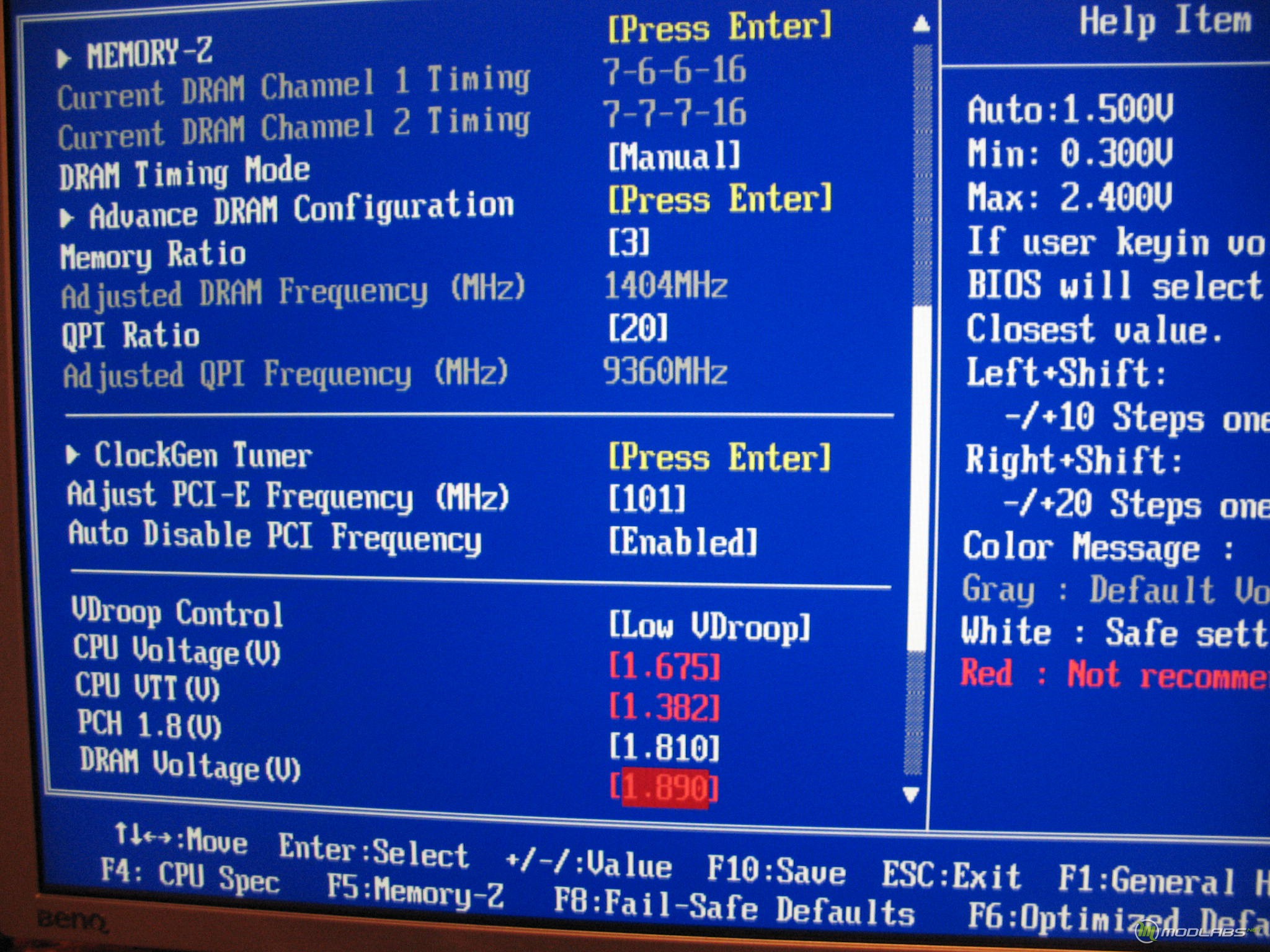

2.7. Cell Menu
В этом разделе собраны все функции по разгону системы.

- Active Processor - количество включенных ядер процессора. Можно выбрать 1 или 2 для двухядерных; 1/2/4 для четырехядерных процессоров.

- Intel EIST - включение/выключение технологии Enhanced Intel SpeedStep. Если Вы планируете использовать Turbo Boost, то следует включить данную опцию.

- Intel Turbo Boost - появляется только если включена опция Intel EIST.

- C1E Support - управление функцией энергосбережения C1E. При разгоне мы рекомендует отключить данную опцию.

- Adjust CPU Base Frequency - установка частоты системной шины.

- OC Stepping - позволяет задать две частоты BCLK: частоты, на которой будет стартовать плата и частоты загрузки операционной системы.

- Adjust CPU Ratio - установка множителя процессора.

- OC Genie Button Operation - включить или отключить кнопку OC Genie на плате.

- Memory-Z - получения подробной информации об установленных модулях памяти.

- DRAM Timing Mode - определяет режим установки таймингов оперативной памяти: вручную (Manual) или автоматически (Auto).

- Memory Ratio - установка множителя частоты памяти. Возможные значения - 3, 4, 5. Чем выше множитель, тем более высокую частоту работы памяти Вы получите в итоге (отображается в пункте Adjusted DRAM Frequency).

Выбор множителя зависит от частоты системной шины (BCLK). К сожалению, при серьезном разгоне по шине (200МГц и выше) в нашем случае работал только множитель 3.

- QPI Ratio - управляет множителем шины QPI. Возможные значения:12,14,16,18,20,22,Auto. Частота шины QPI - один из самых важных факторов, определяющих производительность системы.

Выбор множителя QPI также зависит от частоты системной шины: в нашем случае при частоте шины более 200 максимально доступным множителем был 20.

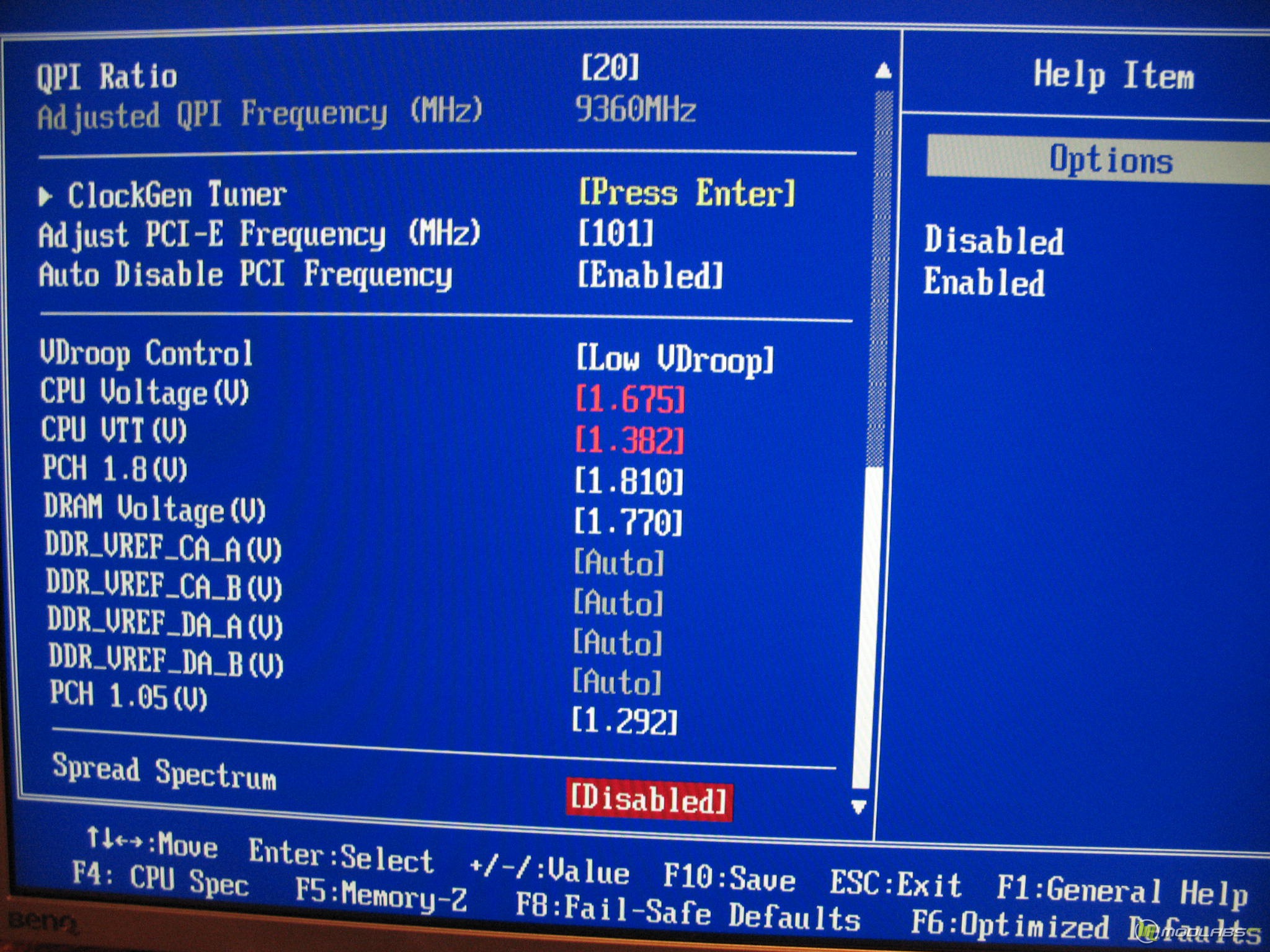

- Clockgen Tuner - управляет двумя опциями: CPU Amplitude Control, PCI Express Amplitude Control. В некоторых случаях изменение этих параметров может помочь в разгоне. При тестировании использовались значения 800mV.

- Adjust PCI-E Frequency - частота шины PCI-E. При тестировании использовалась частота 101МГц. Повышение частоты до 103МГц и выше в нашем случае отрицательно сказывалось на стабильности системы.

- Auto Disable PCI Frequency - отключает неиспользуемые слоты PCI для уменьшения наводок.

- Spread Spectrum - при разгоне лучше установить в положение Disabled.

- VDroop Control - позволяет управлять опцией VDroop: Low VDroop / High VDroop.

При тестировании использовалось значение Low VDroop, чтобы уменьшить падение напряжения в нагрузке.

- CPU Voltage (V) - управление напряжением на процессоре. Минимальное значение: 0.9 В, максимальное: 2.1 В.

В работе платы существует одна неприятная особенность: при установке значения CPU Voltage = 1.70 В и выше срабатывает защита по напряжению OVP.

Это может являться ограничивающим фактором при разгоне с использованием экстремальных систем охлаждения (жидкий азот, сухой лед, фреон).

- CPU VTT - это напряжение следует увеличивать при разгоне процессора по шине. Например, для шины 216 оптимальным значением в нашем случае было 1.375 В.

Для шины 247 МГц - 1.385 В. Дальнейшее повышения напряжения только приводило к нестабильности.

- DRAM Voltage - напряжение на оперативной памяти. При тестировании использовался комплект памяти 2x2Gb OCZ Blade OCZ3B1600LV6GK на чипах Elpida MNH-E Hyper.

Параметры по умолчанию для этого комплекта: 1600 6-6-6@1.65В. Но на данной плате для получения этих значений пришлось повысить напряжение до 1.785В.

- PCH 1.05 - оптимальным значением в нашем случае было 1.274 В при разгоне по шине до 247 МГц.

Подраздел CPU Feature позволяет включить/отключить некоторые энергосберегающие функции, опцию Hyper Threading, технологию виртуализации, функцию Execute Disable Bit и OverSpeed Protection (защиту от разгона).

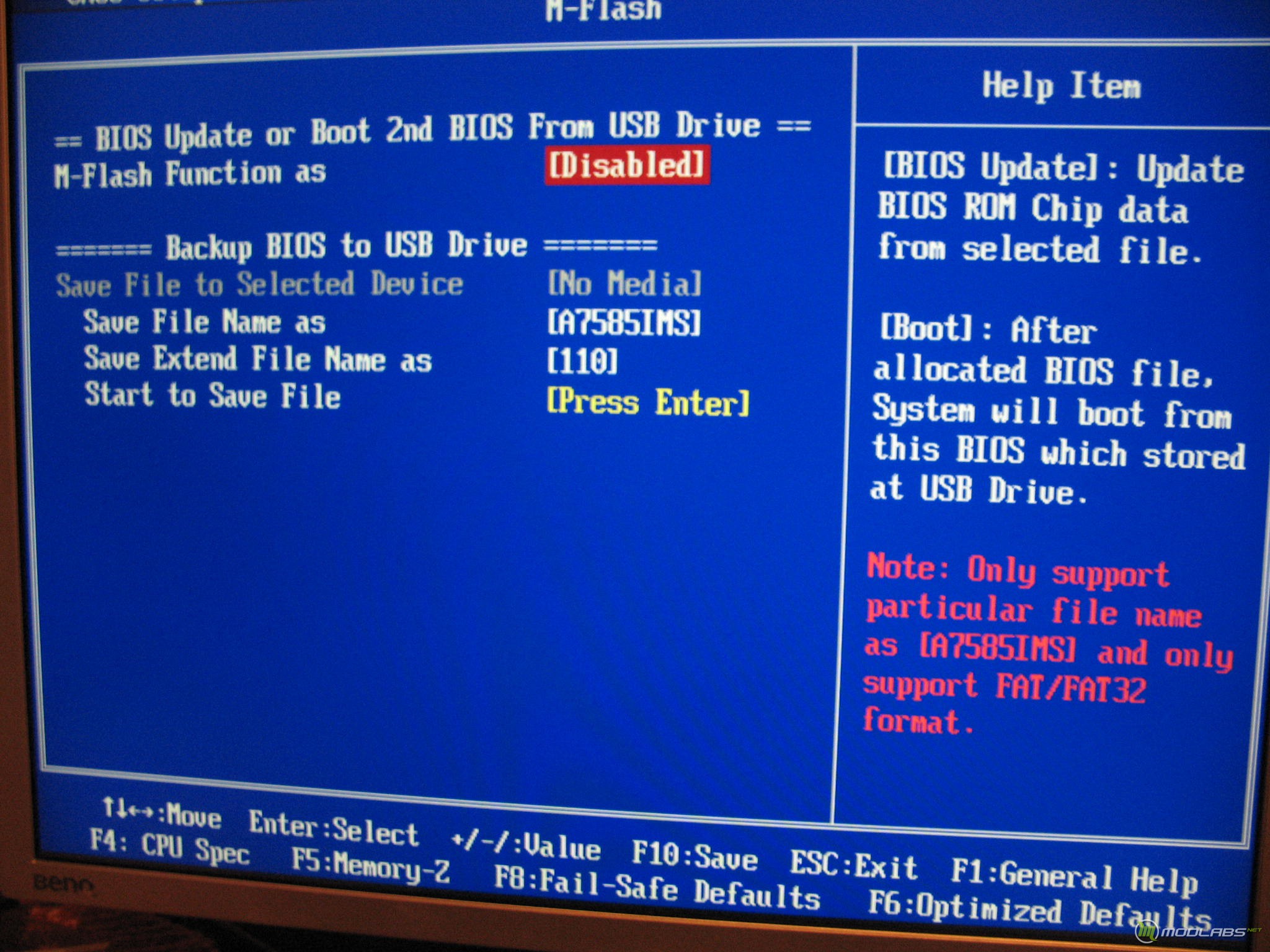

2.8. M-Flash.
Данный раздел позволяет прошить BIOS с устройства подключенного к USB, например накопителя flash. К сожалению, с накопителем Transcend JF V30 4Gb эта опция не работала. Поэтому прошивка выполнялась утилитой AFUDOS через DOS на загрузочном flash-накопителе.

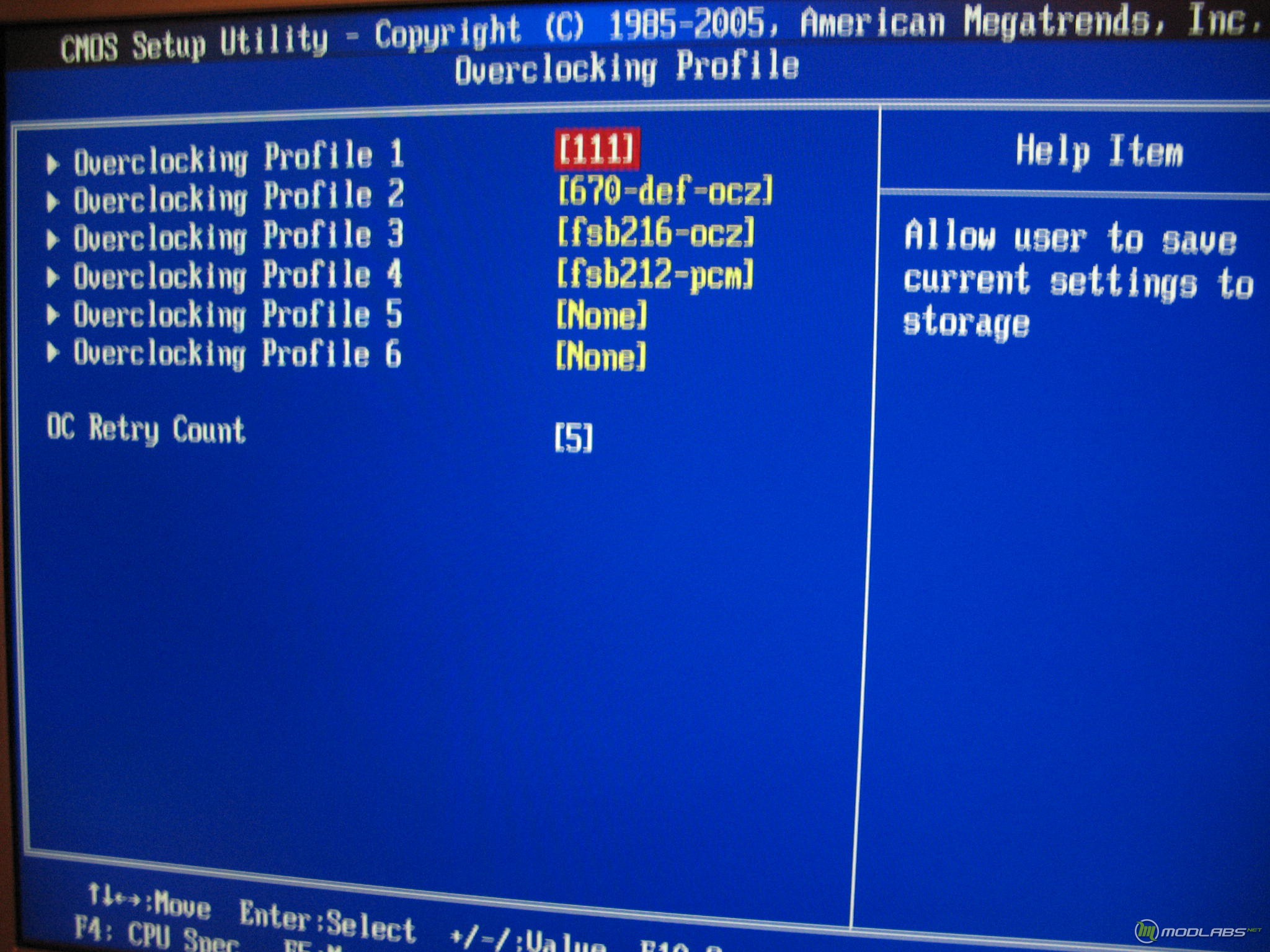

2.9. Overclocking Profile.
Позволяет сохранить текущие настройки BIOS в одном из профилей



3. Разгон.
Конфигурация тестового стенда:

• процессор Core i5 660

• материнская плата MSI P55-GD85 bios 1.1

• видеокарта ATI Radeon 5870

• оперативная память 2x2Gb OCZ Blade OCZ3B1600LV6GK

• Жесткий диск: IDE Western Digital WD800BB

• Блок питания: Silverstone OP1000, 1000Вт.

• Операционная система: Windows Vista Ultimate 32bit, SP2.

В начале была выполнена проверка на максимальный разгон по шине при использовании штатного воздушного охлаждения. В результате была достигнута частота 216 МГц, при которой процессор сохранял полную стабильность.

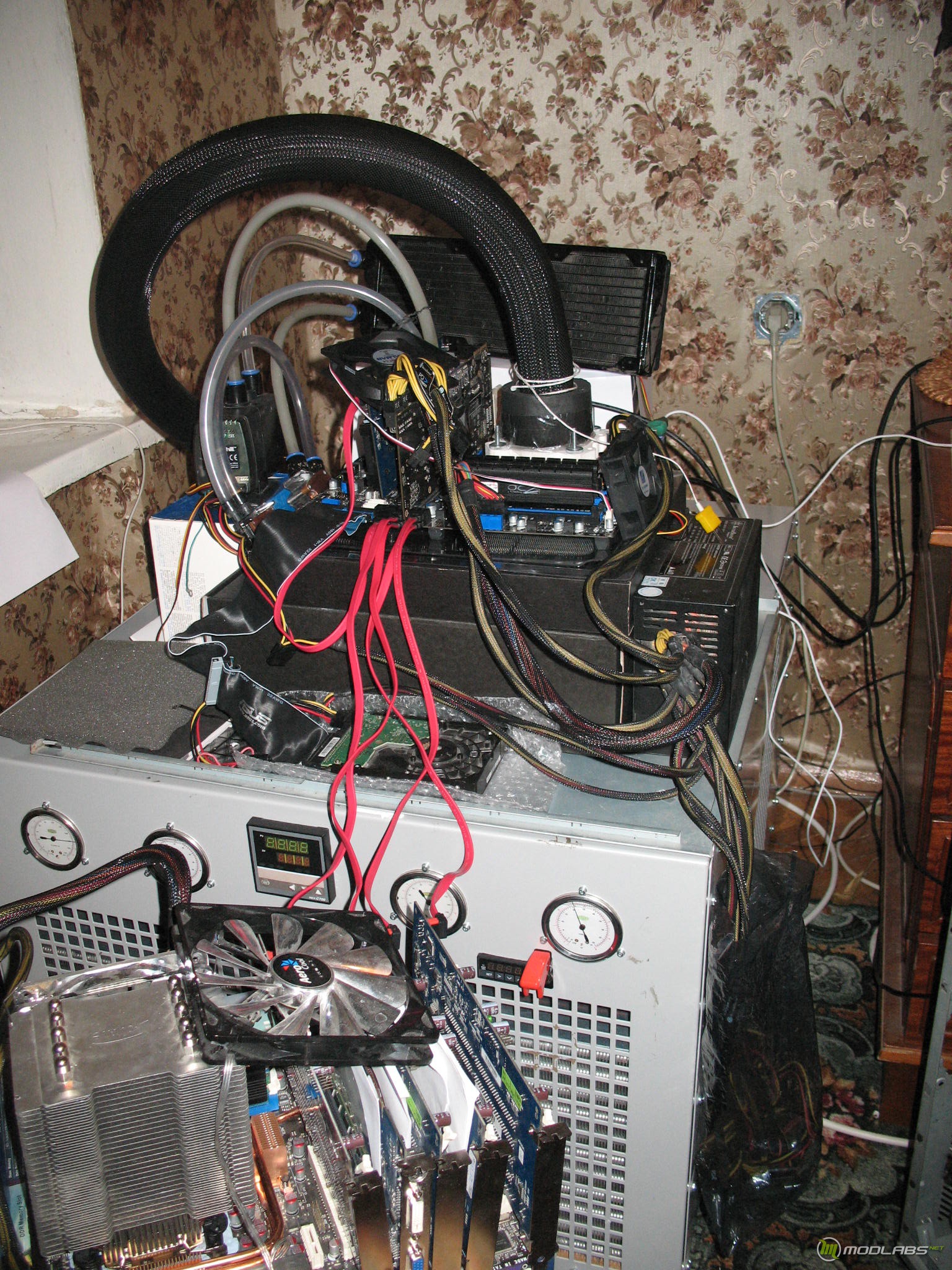

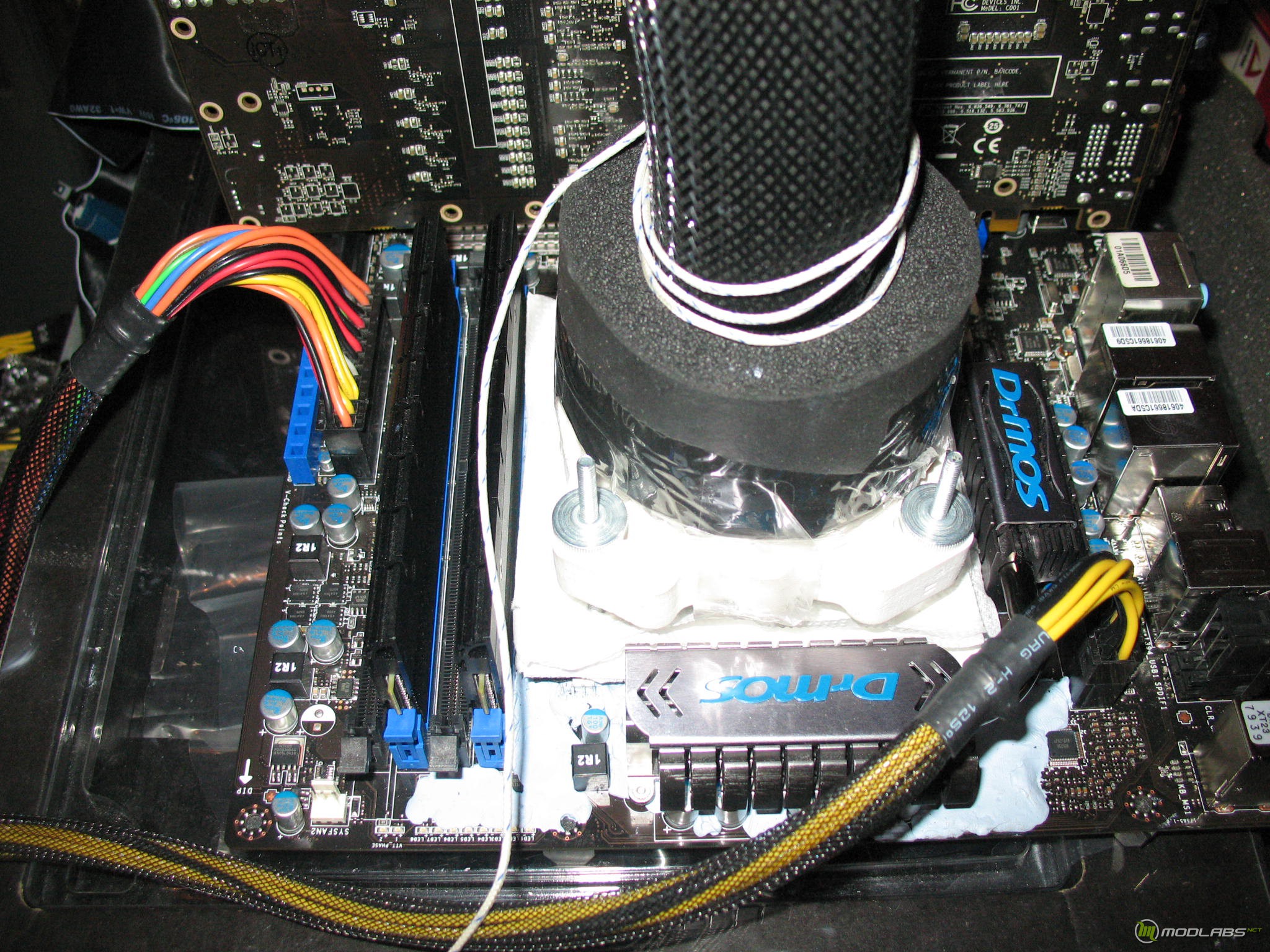

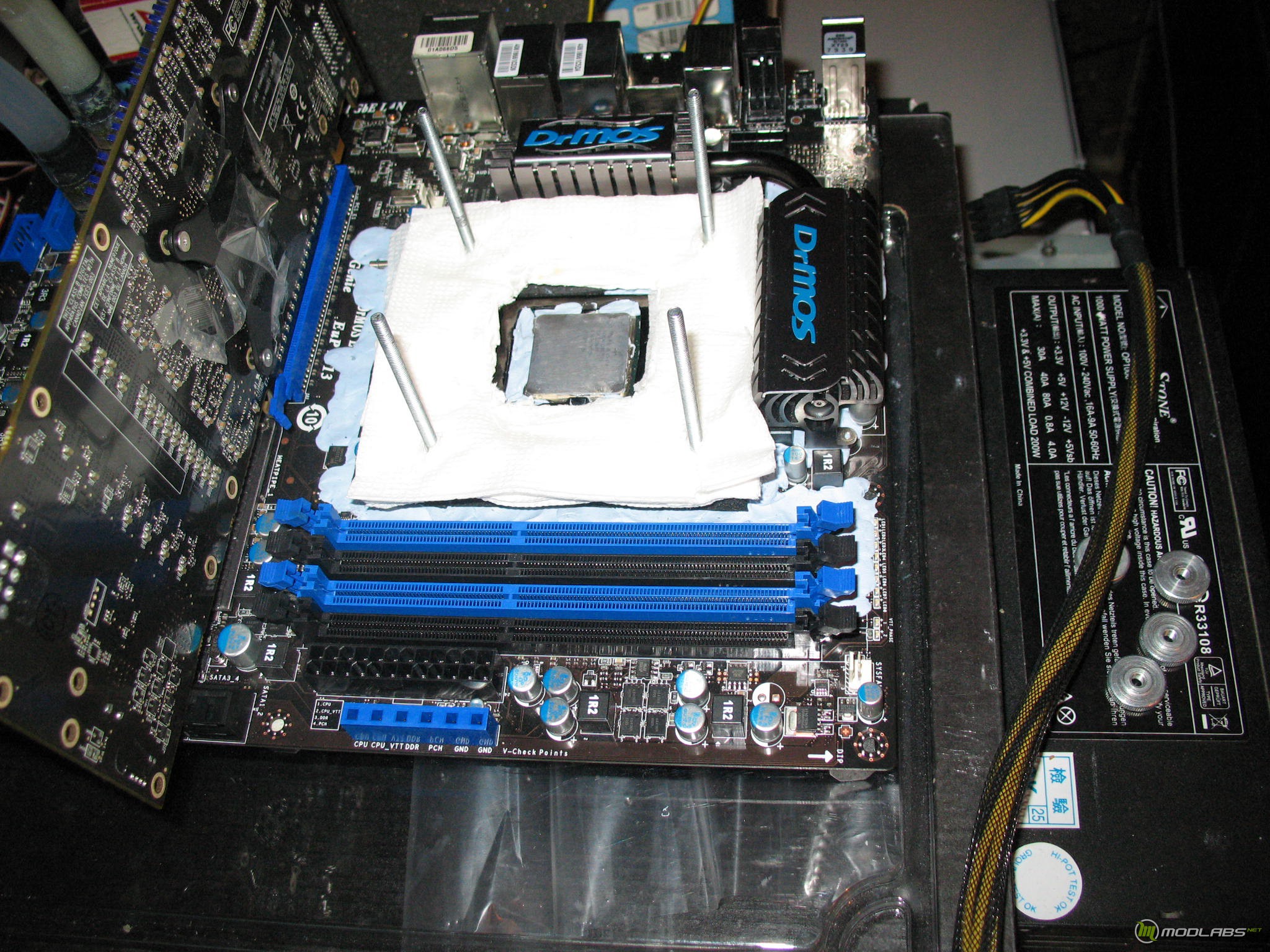

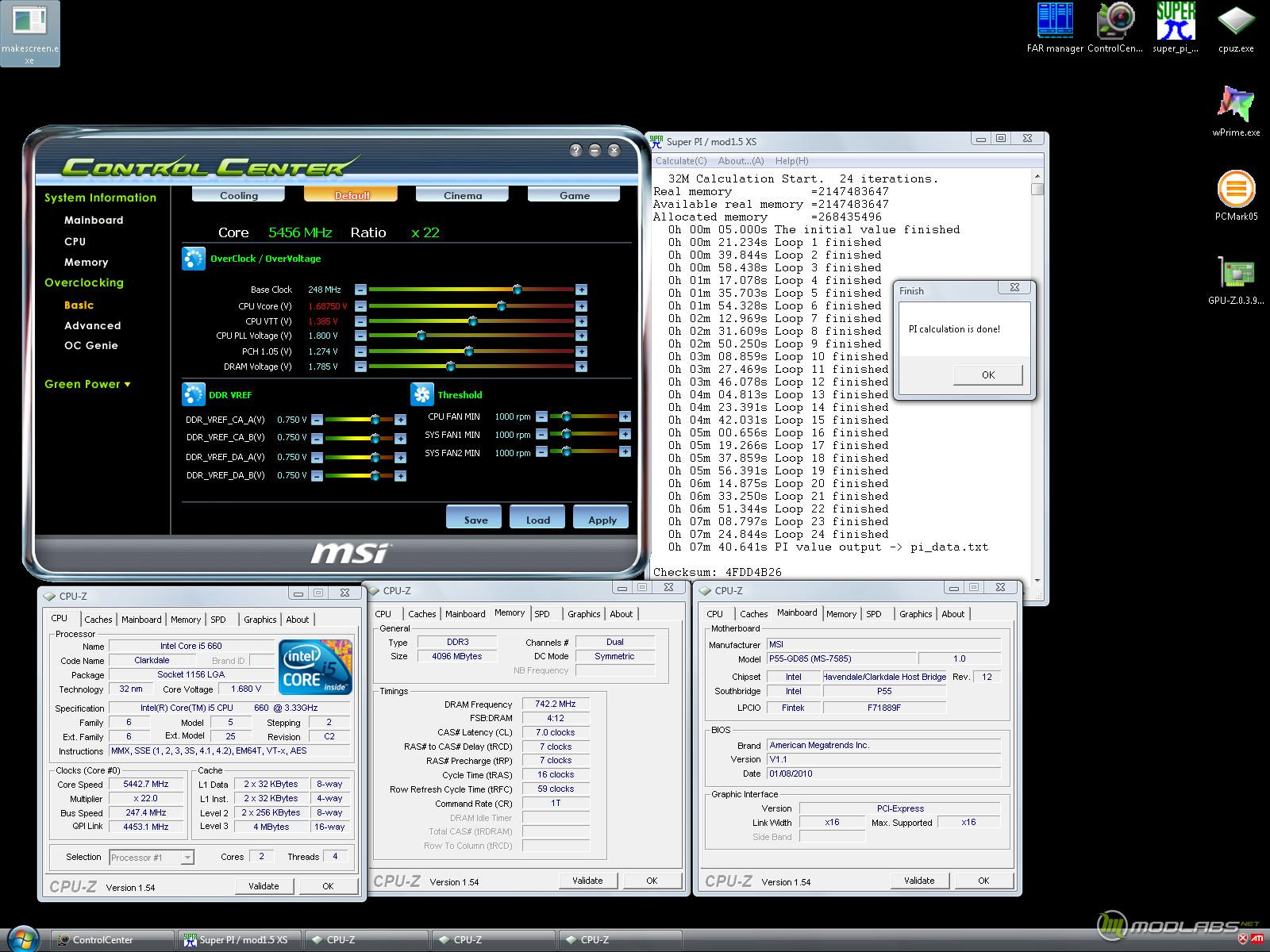

Далее мы перешли к экстремальному разгону. На плате был сделан анти cold bug mod, который улучшает стабильность системы при использовании низких температур. На процессор была установлена двухступенчатая система фреонового охлаждения (каскад), позволяющая давать температуру примерно до -76 C.

При этом была достигнута частота системной шины 247.4 МГц.
Разгон в обеих случаях выполнялся с помощью утилиты MSI Overclocking Center, которая поставляется на компакт диске с платой.

У этой утилиты было замечено две проблемы:
А. Она не всегда правильно определяет значения, установленные в BIOS.
Например, при установке в BIOS напряжения на память 1.785 В утилита иногда показывала 1.96 В. Поэтому нужно быть внимательным, когда Вы изменяете значения.
Б. При установке значений в этой утилите изменяются соответствующие значения в bios-е и наоборот. Таким образом, если по какой-то причине Вы установили некорректные параметры, то система может не стартовать и Вам придется делать сброс.

Также хотелось бы остановиться на восстановлении параметров при разгоне.
Если Вы установили некорректные параметры, то плата пытается несколько раз стартовать при данных настройках (от 1 до 5 раз в нашем случае). Если стартовать не удается, то система стартует на частоте шины 133МГц и текущем множителе, заданном в bios. При этом если Вы сохранили профили разгона, то система предложит выбрать один из них или нажать [F1] для входа в BIOS. Если Вы вошли в BIOS, то будут отображены те параметры, при которых Вы неудачно пытались запуститься – за исключением таймингов оперативной памяти, которые сбрасывались до 7-7-7-16 в нашем случае.

Нужно отметить, что никаких проблем с cold bug-ом или cold boot bug-ом при температуре -76С не было.

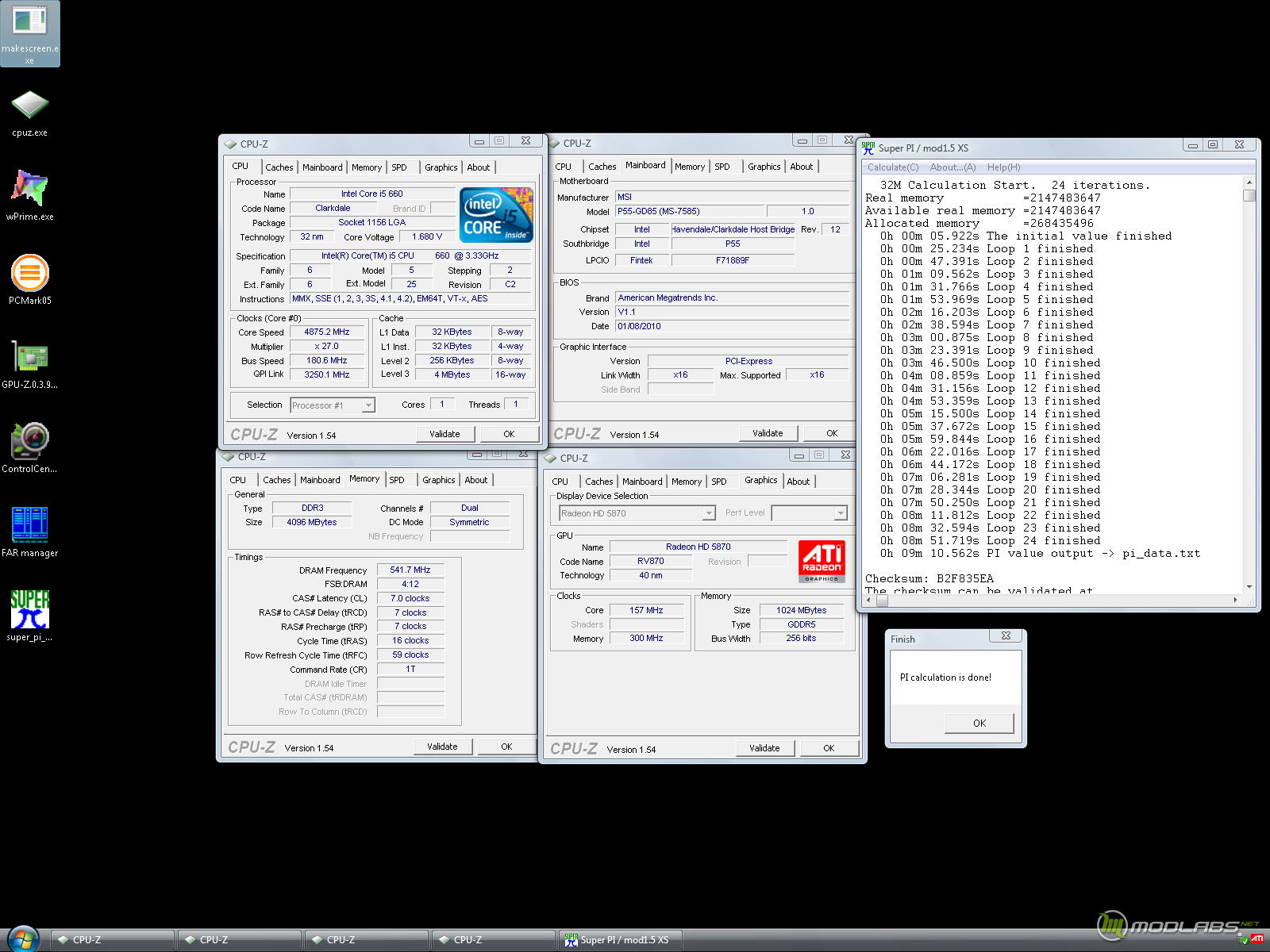

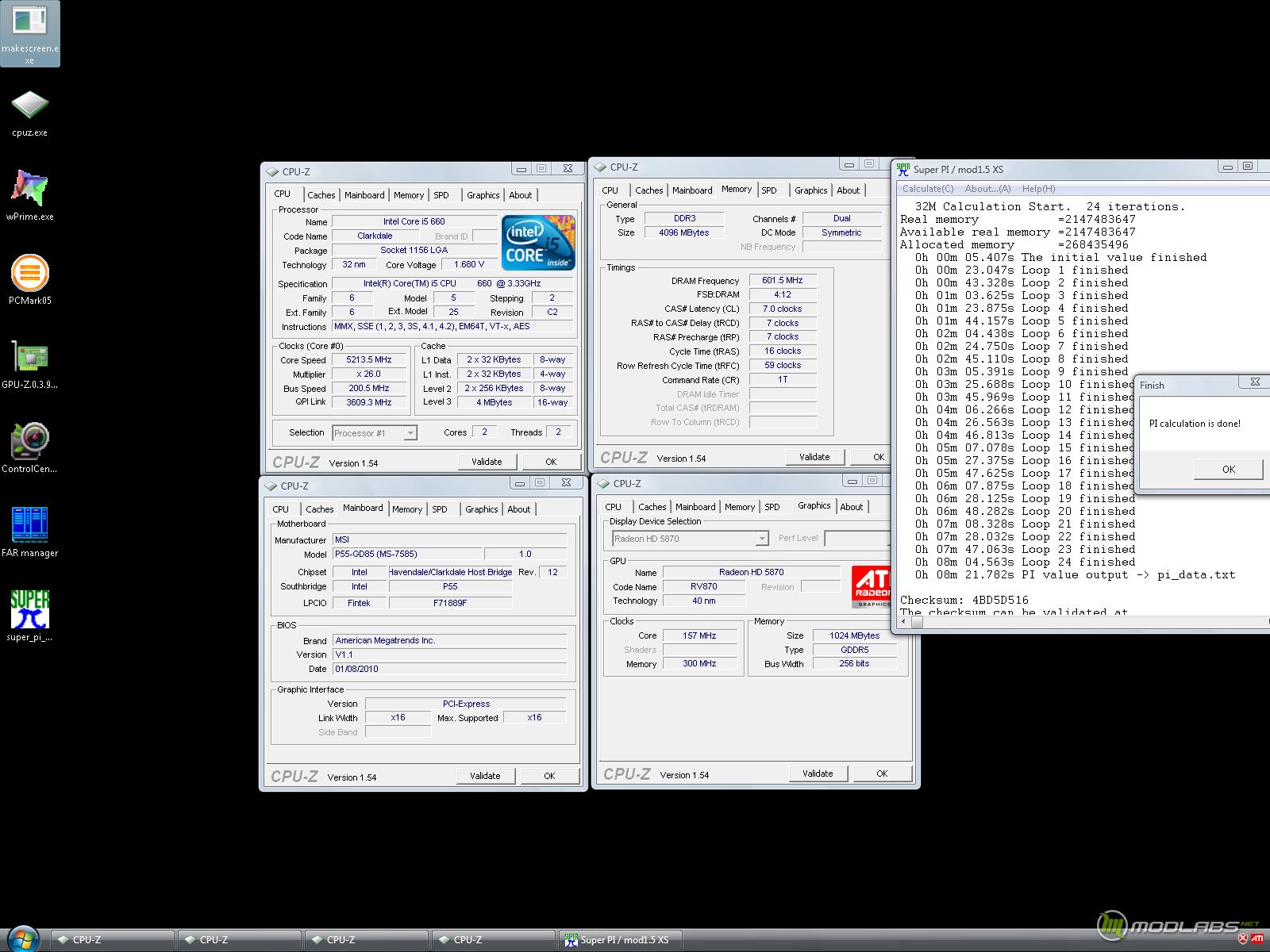

Также была выполнена проверка работы технологии Turbo Boost – с включенными 4-мя ядрами и одним ядром. В обеих случаях никаких проблем отмечено не было.

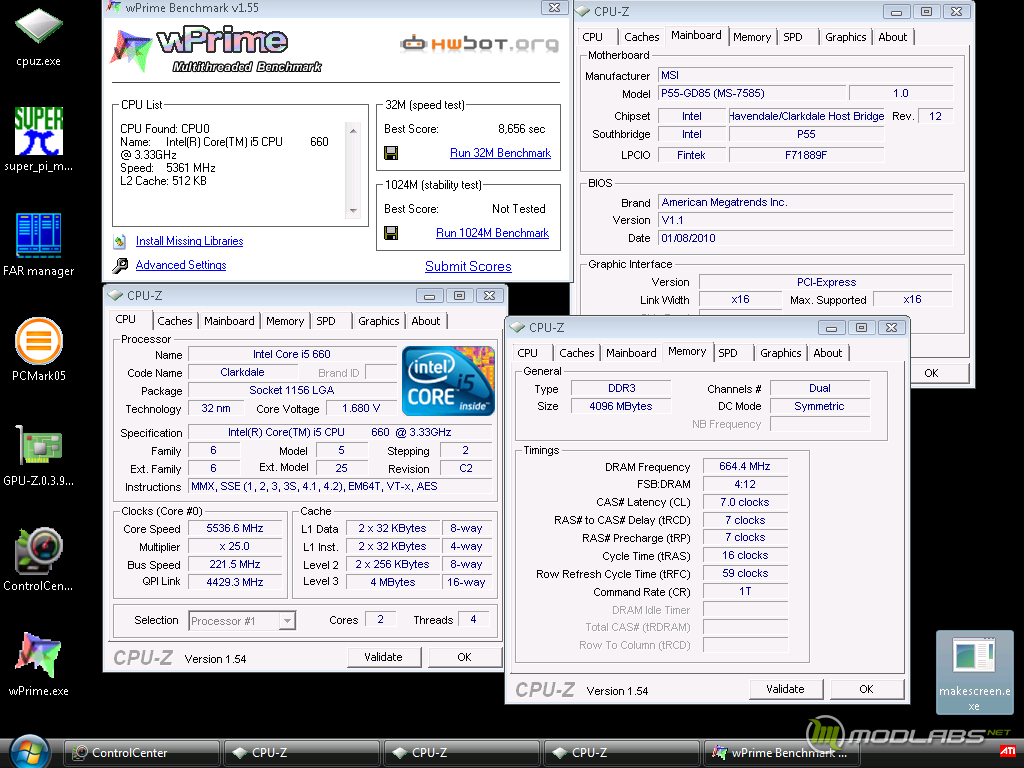

Некоторые полученые результаты:

4. Достоинства и недостатки.
+ использование качественного сокета Lotes
+ неплохой разгон по шине
- при высоком разгоне по шине не работает множитель 4 для памяти
- защита по напряжению на уровне 1.70 В

Хотелось бы отметить, что во время данной бенчинг-сесии с использованием MSI Р55-GD85 участникам Team MXS удалось побить мировой рекорд в PCMark 2005,

Администрация ModLabs.net выражает благодарность украинскому представительству компании MSI за предоставленую на тест материнскую плату.
