Если Вы ответили положительно хоть на один из этих вопросов – тогда эта статья для Вас. Даже если нет – прочитайте и , возможно, Вам всё же захочется создать свою СВО.

 Простейшая схема СВО

Радиатор – устройство, передающее (рассевающее) тепло от охлаждающей жидкости в окружающую среду. Параметры радиаторов:

• материал, из которого он изготовлен – лучше всего использовать полностью медные радиаторы, у которых и рёбра и трубки выполнены из меди. Также возможно использование радиаторов с латунными трубками. Желательно не устанавливать радиаторы, в изготовлении которых применяется алюминий, если ватерблоки сделаны из меди. И, наоборот, с теплосъёмниками из алюминия рекомендуются алюминиевые радиаторы (во избежание получения гальванопары).
• расстояние между рёбрами. При выборе радиатора необходимо продумать, чем он будет охлаждаться, т.е. будет ли передача тепла воздуху происходить в пассивном режиме или же для этого будут использованы вентиляторы. Если выбран первый вариант – то расстояние должно быть максимально возможным, чтобы между рёбрами не создавалось застойных зон, из-за которых рассеивание будет проходить медленно и как следствие охлаждающая жидкость будет хуже охлаждаться. С использованием вентиляторов следует учитывать их производительность – если она мала, то расстояние между рёбрами должно быть больше, если высока – можно использовать радиаторы с малым расстоянием межрёберным пространством и, соответственно, с большей площадью теплообмена при меньшем общем объёме.· площадь поверхности – от неё зависит скорость рассеивания тепла. Тут рекомендация одна: чем площадь больше – тем лучше.







Встретили мы Новый Год, отошли от праздников и всего, что им сопутствует, пришла пора вновь погружаться в мир IT, обозревать железо, мыслить и анализировать. Как водится, вместе с Новым Годом к нам приходят всевозможные новинки, что, собственно, не может не радовать. Совсем недавно известная на просторах рунета компания ProModz выпустила на рынок новые водоблоки для центральных процессоров и мостов материнских плат. Серия Cooled Silence V3 появилась спустя довольно продолжительное время после выхода водоблоков V2 и ,безусловно, вызывает интерес. В этом материале мы постараемся оценить насколько новинка превзошла предыдущую серию производства самой ProModz на примере сравнения двух водоблоков для ЦП — Cooled Silence V2 и Cooled Silence V3, а поможет нам в этом весьма горячий Core 2 Quad QX6700 степпинга B3. По факту, один из самых горячих четырёхъядерных процессоров, по тепловыделению в зарузке он практически идентичен с Core i7! Тестирование СВО на Core i7 намещё предстоит, а пока давайте перейдём к объекту нашего тестирования.

Внешний вид и комплектация.

Подобно спортивному автомобилю, с увеличением предельной скорости которого его высота уменьшается, высота профиля нового водоблока V3 также стала ощутимо меньше. Перед нами качественно изготовленный водоблок с универсальным креплением под все современный сокеты, включая LGA1366!

Для удобства фиксации, верхние шайбы заменены на барашки. Для распределения прижимного усилия в крепление предусмотрены пружины. В качестве пожелания, хотелось бы, чтобы жёсткость пружин была несколько больше, чем сейчас. Хоть масса водоблока и не велика и в вертикальном состоянии перекоса водоблока не будет, тем не менее, прижимная сила не даёт ему «намертво» сидеть на процессоре. Хотелось бы видеть в комплекте и бэксплэйт, но универсальное крепление подразумевает присутствие как минимум двух бэксплэйтов различной конструкции, для AMD и для Intel, что может сказаться на стоимости комплекта.

Немного слов о конструкции самого водоблока. Никелированная медная основа, акрил и элегантные чёрные крепления смотрятся довольно эффектно. Из-за никелировки поверхность основания не является идеально зеркальной, тем не менее, подошва выглядит вполне приемлемо.

Толщина основания водоблока составляет 3 мм, что меньше почти в два раза, чем у V2, толщина которого составляет 5мм. Использованы штуцера типа ёлочка с внутренним диаметром 9мм и наружним диаметром 11мм, это позволяет с достаточным коэффициентом запаса эксплуатировать шланги с внутренним диаметром 10мм и менее без использования хомутов.Также, резьба G1/4, что позволяет использовать штуцера сторонних производителей с большим внутренним диаметром. Прозрачная крышка позволяет следить за внутренним состоянием водоблока, а разборная конструкция предусматривает возможность механической чистки.

Перейдём к тестовой конфигурации.

Современные процессоры Core 2 Quad произведённые с использованием технологических норм 45нм, довольно сдержаны в плане тепловыделения и довольно чувствительны к поднятию напряжения на ядре, для стабильной повседневной работы и жидкостного или воздушного типа охлаждения лучше не переходить порог в 1,42-1,45В. Однако, мы собрались здесь для конкретной цели — «пожарить» водоблоки ProModz :) Для этих целей у нас припасён специальный иструмент — процессор Core 2 Extreme QX6700, который совсем недавно мы использовали в качестве мозга тестового на конкурсе «Покорители таинственной вершины». Вот этот камень по-настоящему может прокалить новые водоблоки Cooled Silence V3. Итак, перед вами полная конфигурация нашего тестового стенда::

1. Материнская плата: ASUSTek P5E3 WS PRO (Intel X38), LGA 775, BIOS v0803;
2. Процессор: Intel Core 2 Extreme QX6700, 2.66 ГГц, 1.20 В, L2 2 x 4 Мбайт, FSB: 266 МГц x 4, (Kentsfield, B3), разгон 300*12 при 1,425В;
3. Оперативная память: 2 x 1024 Мбайт DDR3 Kingston HyperX PC3-14400, разгон до 1200 при 6-6-6-18 1Т 1,56В;
4. Термоинтерфейс: MX2 (для обоих водоблоков);
5. Видеокарта: ATI Radeon HD 2600 PRO GDDR2 256 Мбайт / 128 Бит, дефолт;
6. Дисковая подсистема: SATA-I 36 Гбайт, Western Digital Raptor, 10 000 об/мин, 16 Мбайт, NCQ;
7. Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW ASUS DRW-2014S1T;
8. Корпус: Bigtower Thermaltake Silver Window Kandalf
9. Охлаждение:
   1. В стойке для устройств типоразмера 5,25” располагается радиатор сво с возможностью подключения 2-х 120мм вентиляторов.
   2. В качестве вентиляторов для продува радиатора СВО используются Noctua 120мм на максимальных оборотах.
   3. На выдув, был установлен Aerocool Turbine 3000 blue
   4. Память охлаждал OCZ XTC Memory Airflow Cooler
   5. Помпа Alphacool-Swiftech Laing D5-Pumpe 12V D5-Vario MCP655
   6. Шланги Thermaltake с внутренним диаметром 8мм.
   7. Панель мониторинга Thermaltake
   8. Теплоноситель – дистиллированная вода.
10. Панель управления и мониторинга: Zalman ZM-MFC2;
11. Блок питания: Thermaltake TR2 QFan 500W (штатный вентилятор 140-мм на вдув)

Тестовые пакеты.

Для проведения всестороннего тестирования мы решили разбить весь процесс на несколько составляющих:

-имитация обычной, повседневной работы

-архивирование видео

-компьютерные игры

-режим максимальной нагрузки

Теперь по порядку. Имитацией рутинной работы (прогулки в интернете, прослушивание музыки, скачивание и обработка различного контента и т.п.) занималась утилита S&M v1.9.1 в режиме загрузки процессора 15%.

Архивирование видео в формате 1080р HD объёмом 10,9Гб осуществлялось при помощи WinRAR 3,71RU (многопоточность включена)

Для выявления тепловых режимов во время игр была использована игра NFS Most Wanted.(Получасовое совмещение приятного с полезным)

Ну и максимальный разогрев процессора осуществлялся программой ОССТ 2.0.1 в течение 30 минут.

Результаты тестирования.

Что вы хотите получить при установке СВО? Тишину, более низкую температуру и дополнительную сотню-другую мегагерц под капотом, в качестве дополнительного бонуса — приятный внешний вид. Собирая тестовый стенд, мы хотели сохранить все эти достоинства СВО, на наш взгляд, нам это удалось. Как оказалось, самой шумной частью системы явлился вентилятор БП. Именно его можно было различить прислушавшись. Вентиляторы на радиаторе самые тихие на сегодняшний день, поэтому их обороты не ограничивались. Подключались непосредственно в материнскую плату. Распознавались как «Шасси 1» и «Шасси 2».

Обороты помпы были выкручены на 1/2. Более высокая скорость работы крыльчатки помпы может вызвать турбулентность жидкости внутри контура, что негативно скажется на результатах тестов. «Обороты ЦП» показывают частоту вращения OCZ XTC Memory Airflow Cooler., а «источник питания» отображал обороты Aerocool Turbine 3000 blueТемпература в комнате во время проведения тестов была неизменной и составляла 20⁰С. Температура в корпусе мониторилась при помощи цифрового термометра. Температура жидкости замерялась при помощи панели от Thermaltake. Первым тестировался водоблок ProModz Cooled Silence V2, затем ProModz Cooled Silence V3.

Результаты тестирования:

Тест S&M 1.9.1 с нагрузкой в 15% До запуска теста с использованием водоблока ProModz V2 Температура в комнате 20⁰С Температура в корпусе 28,5⁰С Температура жидкости 28,2⁰С

После запуска теста

Температура в комнате 20⁰С

Температура в корпусе 29,6⁰С

Температура жидкости 30,1⁰С

Максимальный прогрев процессора составил 46.2⁰С. Температура в простое составляла 35.2⁰С.

Довольно таки неплохой результат для небольшой загрузки. Также не будем забывать что перед нами представитель прошлой процессорной эпохи с очень горячим сердцем. К тому же закрытый корпус, пусть и с грамотной вентиляцией, но всё же не открытый стенд.

Теперь взглянем на новичка ProModz V3

Температура в комнате 20⁰С

Температура в корпусе 27,9⁰С

Температура жидкости 28,4⁰С

После запуска теста

Температура в комнате 20⁰С

Температура в корпусе 29,2⁰С

Температура жидкости 30,0⁰С

Максимальный прогрев процессора составил 45.4⁰С. Температура в простое составляла 30.0⁰С.

Чтож, на первый взгляд разница в нагрузке менее 1⁰С, но в простое целых 5,2⁰С. Если судить объективно, то оба водоблока справились, пусть разница и не велика, но ProModz V3 опережает ProModz V2.

Архивирование видеофайла WinRAR 3.71ru в режиме максимального сжатия.

До запуска теста с использованием водоблока ProModz V2

Температура в комнате 20⁰С

Температура в корпусе 28,5⁰С

Температура жидкости 27,8⁰С

После

Температура в комнате 20⁰С

Температура в корпусе 29,8⁰С

Температура жидкости 30,2⁰С

Как видно из графика мониторинга, температура в нагрузке очень слабо колебалась. В технике это называется установившийся режим. Максимальный разогрев процессора составил 45,8⁰С.

Посмотрим что противопоставит новый ProModz V3

Температура в комнате 20⁰С

Температура в корпусе 27,8⁰С

Температура жидкости 27,4⁰С

После

Температура в комнате 20⁰С

Температура в корпусе 29,7⁰С

Температура жидкости 30,4⁰С

Где-то к середине теста система вышла на установившийся режим. А до тех пор водоблок упорно старался справиться с пылом процессора. Прогреться он смог до 41,5⁰С. Итого, разница здесь составила 4,3⁰С. Разрыв увеличивается.

Испытание игрой NFS Most Wanted.

Температура в комнате 20⁰С

Температура в корпусе 28,6⁰С

Температура жидкости 28,2⁰С

После

Температура в комнате 20⁰С

Температура в корпусе 29,5⁰С

Температура жидкости 30,2⁰С

Максимальная температура процессора составила 44,0⁰С.

Посмотрим как справится новичёк.

Температура в комнате 20⁰С

Температура в корпусе 28,8⁰С

Температура жидкости 28,6⁰С

После

Температура в комнате 20⁰С

Температура в корпусе 29,6⁰С

Температура жидкости 29,8⁰С

Максимальный нагрев составил 35,0⁰С. Разница впечатляющая, 9⁰С. Возможно такая разница связана с приработкой термопасты, но в обоих случаях условия были одинаковыми. Прежние тесты были синтетическими, а это реальная игра с реальной загрузкой. Амплитуда колебаний температуры опять меньше у новичка.

Ну и наконец ОССТ 2.0.1 в течении 30 минут.

Для выявления стабильности это не самый лучший тест, но для разогрева ЦП самое то.

Температура в комнате 20⁰С

Температура в корпусе 28,5⁰С

Температура жидкости 27,8⁰С

После

Температура в комнате 20⁰С

Температура в корпусе 33,4⁰С

Температура жидкости 33,8⁰С

Максимальная температура процессора составила 64,9⁰С.

ProModz V3

Температура в комнате 20⁰С

Температура в корпусе 28,7⁰С

Температура жидкости 28,1⁰С

После

Температура в комнате 20⁰С

Температура в корпусе 33,2⁰С

Температура жидкости 33,9⁰С

Максимальная температура процессора составила 57,9⁰С. Опять уверенный перевес за новичком. 7⁰С в максимально загруженном режиме работы. Чтож, для СВО это очень высокий показатель.

Итак, водоблок ProModz V3 показал превосходство во всех режимах над старичком V2 и не уступил ни одного градуса в любом режиме работы . Падение температуры на ЦП тоже на лицо. Этого и следовало ожидать от новой конструкции, ведь не стали бы ребята из PM выпускать  рынок уступающий прошлым своим решениям продукт. Поскольку в СВО основным рассеивателем тепла является радиатор, то кроме его усовершенствования, для повышения эффективности  охлаждающей системы, можно  работать над увеличением скорости отвода тепла от нагретой части. А так как этим  занимается водоблок, то скорость отвода тепла для него является основным показателем прогресса. Уменьшение основания V3 позволило сократить путь теплопередачи, что в конечном счёте сокращает время отвода тепла и улучшает рабочие температуры.

Обсудить материал можно в комментариях к материалу прямо на сайте, либо в этой теме нашего форума

Дополнительная информация:

Немаловажным фактором для нас с вами является внешний вид собранной системы, так как компьютер является частью интерьера, хочется, чтобы всё было аккуратно и красиво. Наша конфигурация собрана в довольно симпатичный корпус, который мы хотим вам продемонстрировать в работе:

Введение

Видеокарты NVidia GeForce 8800 по праву считаются одними из самых высокопроизводительных на сегодняшний день. Под стать производительности и стандартная система охлаждения – высокоэффективная, покрывающая всю площадь печатной платы, отводящая тепло от элементов питания и памяти. Кроме того, конструкция кулера предусматривает выброс горячего воздуха за пределы корпуса. Подобрать альтернативную систему охлаждения для видеокарт серии 8800 – задача не из простых, потому что чип видеокарты имеет большую площадь, поэтому и площадь подошвы устанавливаемых кулеров должна быть соответствующей. Из-за этого все именитые производители систем охлаждения считают своим долгом создать специальные версии воздушных кулеров для видеокарт серии 8800. Обычно они имеют самую высокую эффективность, оптимизированную под чип G80 конструкцию подошвы и системы крепления.

Обзор ThermalRight HR-03 Plus и HR-11

Кулер от ThermalRight традиционно поставляется в простой картонной упаковке, обозначенной всего парой надписей: названием компании-производителя и названием модели. Никаких технических характеристик или рекламных слоганов – все четко, как в аптеке. Мы же все-таки будем использовать то, что внутри, а не коробку разглядывать.


Внутри находится сам кулер и коробка с аксессуарами. В ней можно найти следующее:

• термопаста Thermalright Chill Factor;
• Х-образная фиксирующая пластина;
• металлическая backplate;
• инструкция по сборке и установке системы охдлаждения;
• две скобы для установки вентилятора на радиатор;
• 12 алюминиевых радиаторов для установки на BGA память видеокарты;
• комплект шпилек, гаек и резиновых прокладок;
• алюминиевый радиатор для микросхемы NVIO;
• четыре алюминиевых радиатора для системы питания платы.

Вы можете видеть, что в комплекте не поставляется вентилятор, его придется докупать отдельно. Радиатор совместим с вентиляторами размеров 92мм и 120мм. Рекомендации по установке 120мм вентилятора можно найти на сайте производителя. Кроме того, хотя HR-03 Plus и можно использовать без вентилятора, производитель рекомендует все-таки применить активный обдув.



Когда первый раз берешь радиатор в руки, он не производит сильного впечатления своими размерами (133 х 156 х 38 мм, вес 410 грамм), но оверклокеру он однозначно понравится. Чем именно? Об этом ниже.



HR-03 Plus может похвастаться массивным медным основанием, как раз в размер чипа G80. Качество обработки основания – одно из лучших, что нам доводилось видеть у кулеров(как процессорных так и для видео) компании Thermalright. Но, тем не менее, о полировке здесь речь не идет.


К основанию припаяно 6(!) тепловых трубок – совсем не дурно, учитывая, что у стандартного кулера видеокарт GeForce 8800 GTS трубка всего одна. Подошва и тепловые трубки, как говорилось выше, изготовлены из меди, но были никелированы и приобрели серебристый цвет. Подобная обработка никак не влияет на эффективность, но помогает защитить медь от окисления и потемнения. На тепловые трубки нанизаны 34 алюминиевых пластины, в каждой из которых есть множество прямоугольных отверстий, помогающих воздуху проходить сквозь радиатор и скрепляющие радиатор в единое целое. Производитель утверждает, что такой дизайн «все в одном» улучшает охлаждающую способность радиатора.



Установка радиатора на GPU не вызывает никаких проблем: длинные шпильки проходят сквозь крепежные отверстия и соединяются с крестообразной backplate посредством гаек. Как раз в системе крепления кроется одна интересная особенность HR-03 Plus – этот кулер может устанавливаться с обеих сторон видео платы. Тут-то и проявляется очень важный момент: в одном положении он будет занимать три соседних с PCI-Ex слота, а вот в другом радиатор повернут к процессорному кулеру, и даже с тестовым Scythe Infinity не вызвал проблем с совместимостью. Радиаторы на чипы памяти и систему питания крепятся посредством клейкой термопрокладки, а на чип NVIO – с помощью пластиковых клипс. Главное – не забыть нанести термопасту на этот маленький, но очень горячий чип.

Второй радиатор от ThermalRight, который мы рассматриваем – это даже не кулер для видеокарты, а скорее аксессуар. Он представляет собой backplate с парой тепловых трубок и радиатором, то есть призван отводить тепло с обратной стороны видеокарты. Очень интересная идея, посмотрим, что из нее вышло.
HR-11 как и его дальний родственник HR-03 Plus поставляется в простой картонной коробке, в которой, помимо самого радиатора можно найти:

• инструкцию по установке;
• пакет с болтами разной длинны и размеров.

HR-11 можно использовать как в паре с HR-03 Plus так и со стандартными системами охлаждения видеокарт NVdia серии 8800 и AMD серии HD2900.


Кулер имеет медное никелированное основание, на которое наклеена теплопроводящая прокладка для контакта с видеоплатой. Из подошвы выходят 2 медные тепловые трубки, также никелированные, на которые нанизано 25 алюминиевых пластин, с такими же как и у HR-03 Plus прямоугольными отверстиями.


Установка очень проста – нужно поменять четыре болта в стандартной системе охлаждения, или использовать уже имеющиеся в случае использования кулера в паре с HR-03 Plus. Главное – правильно сориентировать радиатор до установки, чтобы убедиться, что он ничему не мешает. В нашем случае мы выбрали единственно возможный вариант.
Размеры кулера: 124 х 98 х 104 мм. Вес: 150 грамм.

Обзор Zalman VF1000 LED и ZM-RHS88

Корейская компания Zalman зарекомендовала себя как производитель высококачественных, эффективных и тихих систем охлаждения. Поэтому мы не могли пройти мимо VF1000 LED – флагмана в линейке кулеров для видеокарт. А в паре с ним набор алюминиевых радиаторов ZM-RHS88, разработанных специально для видеокарт серии GeForce 8800. К нам на тест кулер и радиаторы попали в небольших красочных коробках из плотного картона. На них отображена полная информация о том, что, собственно мы держим в руках: технические характеристики, описание, информация о производителе. Упаковка VF1000 LED имеет прозрачное «окошко», в котором виден медный радиатор во всей красе. На коробке с ZM-RHS88 напечатана даже инструкция по установке.

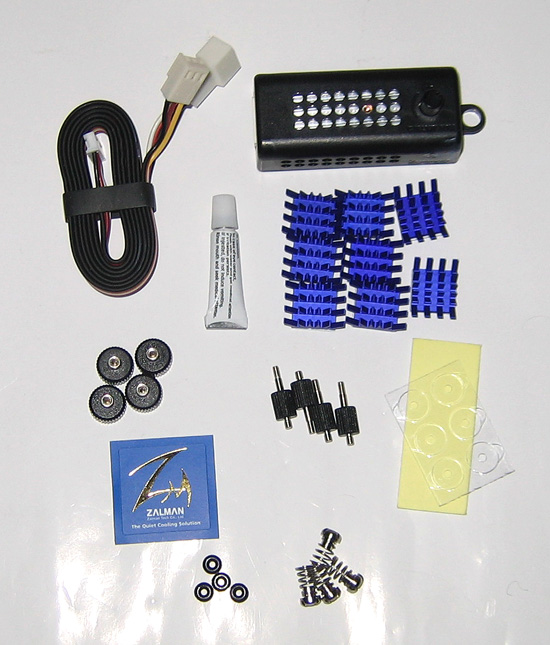

Что ж, упаковка выше всяких похвал. Ни каким аскетизмом ThermalRight здесь и не пахнет. Хорошо это или плохо – решать вам. В коробке с VF1000 LED находится сам кулер в пластиковой прозрачной упаковке и набор аксессуаров:

• термопаста Zalman Thermal Greese
• инструкция по установке;
• комплект шпилек, резиновых прокладок, гаек, пружин, гаек уменьшеннго размера для SLI/Crossfire конфигураций и шайб;
• 8 радиаторов на память;
• регулятор оборотов Fan Mate 2;
• кабель-удлинитель для Fan Mate 2;
• клейкая подложка для крепежа Fan Mate 2;
• наклейка с логотипом Zalman.

Радиаторы для памяти ZM-RHS88 упакованы в черный пористый материал, который наверняка в последствии можно будет использовать как теплоизоляцию для охлаждения той же GeForce 8800 GTS жидким азотом ? Кроме ценного пористого материала в коробке можно найти:

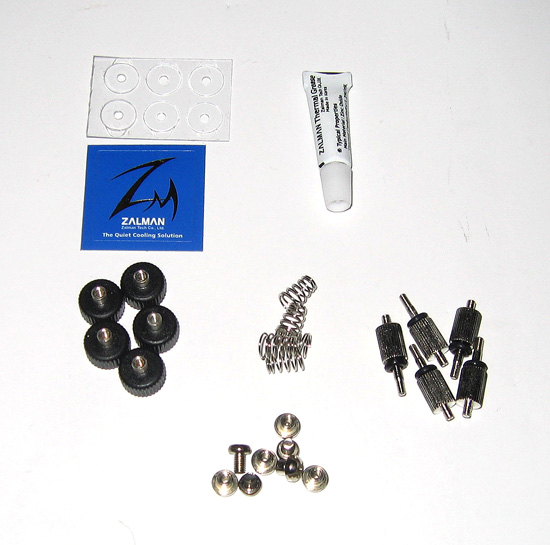

• термопаста Zalman Thermal Greese
• инструкция по установке;
• комплект шпилек, резиновых прокладок, гаек, пружин, гаек уменьшеннго размера для SLI/Crossfire конфигураций и шайб;
• радиаторы для подсистемы питания GeForce 8800 GTS;
• радиаторы для подсистемы питания GeForce 8800 GTX/Ultra;
• наклейка с логотипом Zalman.

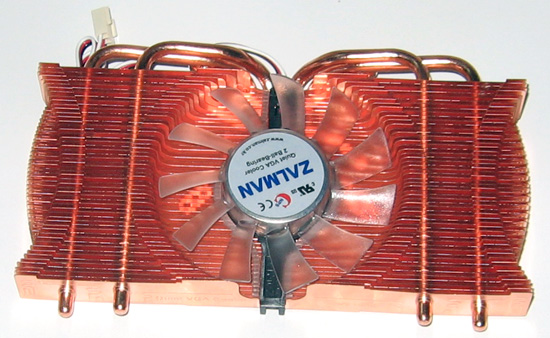

Отличия VF1000 LED от ThermalRight HR-03 Plus видны невооруженным глазом: он полностью медный, основание и радиатор намного меньше, имеет только четыре тепловых трубки, которые к тому же еще и тоньше.


Размеры: 160 х 100 х 30 мм. Вес: 380 грамм.

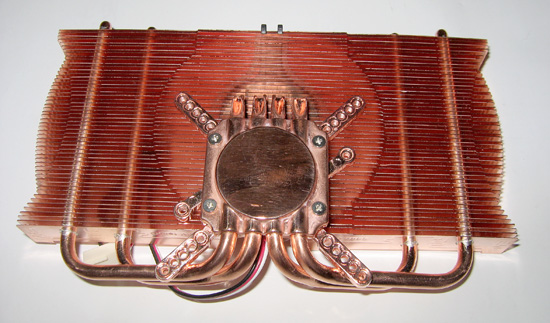

Основание кулера – это одновременно преимущество и недостаток. С одной стороны оно идеально ровное, с образцовой полировкой. А с другой – слишком маленькое для чипа G80. Из медной подложки кулера выходят 4 тонких изогнутых тепловых трубки, на которые нанизаны медные пластины радиатора. Пластины надежно припаяны к тепловым трубкам.


Центральной деталью системы охлаждения является 80-ти мм тихоходный вентилятор с голубой светодиодной подсветкой, что несомненно должно понравиться моддерам.
Установка радиатора возможна на многие современные видеокарты. Полный список совместимого оборудования можно найти сайте производителя. Кстати, производитель настоятельно рекомендует использовать радиаторы для памяти ZM-RHS88 в паре с системой охлаждения VF1000 LED на видеокартах серии GeForce 8800. В противном случае система питания и чип NVIO останутся без охлаждения. Сначала на плату устанавливается ZM-RHS88, а после VF1000 LED. Вот здесь появляется проблема – перед установкой ZM-RHS88 необходимо снять рамку жесткости вокруг чипа G80.

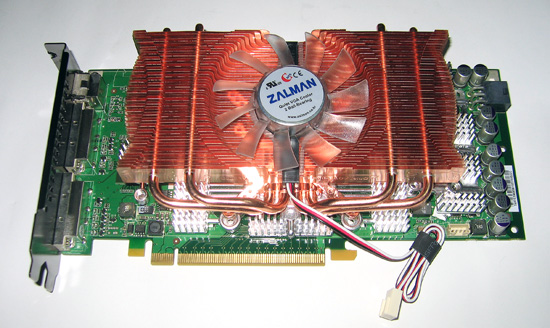

В собранном состоянии система охлаждения занимает столько же места сколько и стандартный кулер GeForce 8800 GTS.
Вентилятор на VF1000 LED имеет два режима работы: тихий (Silent mode) и нормальный (Normal mode). Их можно выставить, просто подключив вентилятор к 5В и 12В соответственно, а можно, используя Zalman Fan Mate 2.

Методика тестирования

Системы охлаждения тестировались на открытом стенде, путем десятикратного прогона теста Firefly Forest из тестового пакета 3DMark 2006 со стандартными настройками и двадцатиминутного сканирования на артефакты в программе AtiTool v. 0.26 Тесты проводились по два раза, с чередованием и перерывом в 10 минут. Вентиляторы работали на максимальных оборотах

Конфигурация тестового стенда:

Процессор: Intel Core 2 Quad Q6600 (Kentsfield, 2,4 GHz)
Система охлаждения: Scythe Infinity
Материнские платы: Gigabyte X38-DQ6
Видеокарта: XFX GeForce 8800 GTS 320Mb
Жесткий диск: Seagate Barracuda 7200.9 80 GB
Блок питания: Arctic Cooling AX-500F 500W
Операционная система: MS Windows XP Pro SP2

Результаты

Вердикт

Не легко пришлось участникам нашего тестирования в противостоянии со стандартной системой охлаждения видеокарты XFX GeForce 8800 GTS 320 Mb! Уже давно было подтверждено, что референсной СО достаточно для усмирения пыла горячего чипа G80 и замена ее должна быть более чем серьезно аргументирована. Что ж, изделия двух конкурирующих компаний предоставляют достаточно аргументов. Среди них более высокая производительность, низкий уровень шума, альтернативный дизайн. Кроме того,при использовании протестированых СО в корпусе, тенденции сохранялись, только становилось боязно насчет GeForce 8800 GTS в паре стандартным кулером (температура GPU в нагрузке упорно двигалась к 90С!)

ThermalRight HR-03 Plus (а тем более с опциональным HR-11) – безоговорочный лидер, соперничать с которым по производительности могут разве что водяные системы охлаждения. На украинском рынке на данный момент ничего лучше просто не найти. Отличный подарок для продвинутого оверклокера.

Плюсы:

• Высокая производительность;
• Удобная система крепления;
• 2 варианта крепления (с двух сторон платы);
• Возможность работы в пассивном режиме.

Минусы:

• Занимает 3 соседних слота;
• Достаточно высокая цена.

Zalman VF1000 LED в паре с ZM-RHS88 показал более скромные результаты, чем HR-03 Plus, но все равно они оказались выше чем показатели стандартной СО. Прекрасный внешний вид, отличный тихий вентилятор с подсветкой и регулятором оборотов – что еще нужно для построения тихой системы класса Hi-End?

Плюсы:

• Высокая производительность;
• Удобство установки;
• Компактность, сравнимая со стандартной СО;
• Тихий 80мм вентилятор с подсветкой;
• Регулятор оборотов в комплекте.

Минусы:

• Все же слабее HR-03 Plus;

Системы охлаждения Thermalright HR-03 Plus, HR-11, Zalman VF1000 LED и ZM-RHS88 предоставлены компанией Eletek


Обсуждение материала ведется в соответствующей ветке форума

Введение

Примерно два года назад производители систем охлаждения активно анонсировали недорогие СВО, рассчитанные на массового потребителя. Однако время шло, на рынке появились высокоэффективные воздушные кулеры, основой конструкции которых стали тепловые трубки. Подобные охладители постоянно совершенствуются, и с уверенностью можно говорить о том, что, с одной стороны, особо радужных рыночных перспектив для систем водяного охлаждения начального и среднего уровня на данный момент нет.
Активность производителей в этой области изрядно снизилась, однако некоторые все еще не спешат отказываться от идеи «СВО в массы». Есть ли тому логическое подспорье, мы и попытаемся сегодня проверить. В Тестовую лабораторию ModLabs.net попал набор для построения системы водяного охлаждения, именуемый Magicool DIY Liquid Cooling Kit (DIY="do it yourself", «сделай сам»). Он рассчитан на среднестатистического потребителя, и при подробном знакомстве с отдельно взятыми компонентами (да и с комплектом в целом) мы в этом убедимся.

Компания Magicool – довольно известный европейский игрок рынка систем водяного охлаждения. Под данным брендом длительное время продаются весьма неплохие радиаторы, есть в списке предложений производителя водоблоки, резервуары и другие компоненты.


Вполне логично, что при подобном ассортименте руководство компании решилось на выпуск собственного полноценного комплекта для построения СВО. Похоже, рассматриваемый продукт относится к категории «первый блин» - предшественников у DIY Liquid Cooling Kit не обнаружено. Что же, посмотрим, на что способно это решение, и надеемся, что оно не вышло «комом».

Комплект поставки. Спецификации

Система водяного охлаждения Magicool DIY Liquid Cooling Kit поставляется в картонной коробке средних размеров, которая снабжена удобной ручкой для облегчения процесса транспортировки:


На упаковке приведены вид системы в сборе, несколько слов об «отличительных особенностях» и краткий перечень компонентов, находящихся внутри:


В коробке аккуратно сложены элементы данной системы:


Большинство составляющих находятся в собственных коробочках, что говорит о сборе данного комплекса из зарекомендовавших себя и проверенных отдельно взятых компонентов, предназначенных для работы в контуре СВО.
В комплект поставки Magicool DIY Liquid Cooling Kit входят:

• водоблок на процессор (крепление – универсальное, socket 478, 754/939/940, AM2, LGA775);
• помпа, интегрированная в расширительный бачек;
• радиатор системы водяного охлаждения;
• 120-миллиметровый вентилятор;
• решетка-гриль для вентилятора;
• набор крепежных винтов;
• соединительный шланг;
• баночка с рабочей жидкостью;
• комплект штуцеров с зажимными гайками;
• заправочный шприц;
• пакетик с термоинтерфейсом типа «серебрянка»

Для сборки системы потребуется всего ничего – канцелярский нож или ножницы для порезки шланга. Сам процесс особых трудностей не вызывает. Более подробно о нем – в другом разделе данного материала.
Пока же более внимательно изучим компоненты DIY Liquid Cooling Kit.
Радиатор Magicool 120 D, имеющий много общего с моделями аналогичного класса от Alphacool и Aqua Computer, выполнен из меди и помещен в зеркальный стальной кожух.


Отверстия для штуцеров с целью защиты от попадания внутрь чужеродных микрокомпонентов закрыты пластиковыми пробками.


Рассматриваемый радиатор имеет следующие характеристики: габариты - 150 х 120 х 30 мм; вес – 350 г; резьбовое соединение под штуцера – G1/4"; крепежные отверстия – под винты М3. Подобные характеристики позволяют с легкостью разместить его внутри или снаружи любого полноформатного корпуса.


Для оптимального продува радиатора в комплекте поставляется вполне стандартный 120-миллиметровый вентилятор. В Magicool не поскупились на решетку-гриль, призванную во время вращения защищать его лопасти от пальцев пользователя, и наоборот :)


Перед нами – модель D12BM-12 производства YATE LOON ELECTRONICS:


Данный вентилятор имеет уровень шума порядка 34 дБ при скорости вращения 1700 об/мин. Создаваемый воздушный поток – 72 CFM. Заявленные характеристики наверняка заставят задуматься любителей тихих компьютеров, однако рассматривая модель в работе не отличается какими-либо назойливыми акустическими особенностями. Шум, конечно, ощущается, но он вполне терпимый. Кроме того, никто не мешает при необходимости снизить обороты. Благо, подавляющее большинство современных материнских плат позволяют регулировать скорость вращения подключенных вентиляторов через настройки BIOS.
Набор Magicool DIY Liquid Cooling Kit комплектуется помпой, именуемой Black Pump G1/8".


Данная модель представляет собой пластмассовый расширительный бачок с габаритами 80 х 85 х 70 мм (д х ш х в) с интегрированным насосом, способным, если верить заявлениям производителя, прокачать 280 литров жидкости в час. На верхней крышке имеется заправочное отверстие, которое закрыто толстым винтом с резиновой шайбой-прокладкой. Помпа питается от 12-вольтовой линии стандартного molex-разъема, в разрыв которой включен небольшой преобразователь напряжения:

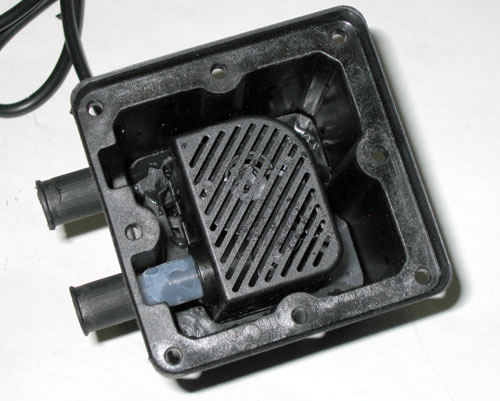

Нижняя часть бачка-помпы – съемная:


Она изготовлена из оргстекла. Данная крышка крепится к корпусу восемью винтами через резиновую прокладку.
Отверстия для подачи жидкости имеют небольшой диаметр. К тому же, выходной штуцер наверняка соединен с помпой через маленький отрезок силиконового шланга, дополнительно уменьшающего диаметр внутреннего сечения:


Подобная конструкция увеличивает сопротивление контура СВО, однако, видимо, оказалась наиболее удачной при разработке рассматриваемого узла, Black Pump G1/8". Для соединения компонентов между собой в комплекте поставляется небольшой отрезок довольно твердого шланга диаметром 8/10 мм (внутр./внешн.):


В комплекте поставки DIY Liquid Cooling Kit также есть шесть штуцеров с зажимами гаечного типа (два с резьбой G1/8" для помпы, еще четыре G1/4" – для водоблока и радиатора):


Инструкция по использованию рассматриваемой системы охлаждения состоит из нескольких листов формата А4, скрепленных обычным степлером и согнутых пополам:


Не самое презентабельное руководство пользователя, однако надеемся, что такой его формат обусловлен предсерийным/тестовым статусом набора, попавшего к нам на тестирование. Для заправки системы в комплекте поставляется баночка специальной жидкости зеленоватого оттенка:


В ее состав входят дистиллированная вода, этиленгликоль и краситель, светящийся в ультрафиолетовых лучах. Перечисленные компоненты не дадут завестись микроорганизмам в контуре СВО, и дополнительно защитят металлические детали от коррозии. Вот, собственно, наклейка на банке, вид вблизи:


Пожалуй, один из самых интересных компонентов рассматриваемого набора – процессорный водоблок производства Magicool.


В небольшой отдельной коробочке находятся:

• собственно водоблок;
• прижимная пластина из оргстекла с отверстиями под все современные типы разъемов;
• компоненты крепления;
• инструкция по установке на процессор.

Крепление водоблока – традиционное винтовое. Жаль, что в его конструкции не предусмотрена дополнительная пластина жесткости:


Сам теплосъемник выполнен из довольно толстого медного основания и крышки из оргстекла. Его габариты – 68 х 68 х 21 мм (без штуцеров), вес – 260 г.


Рабочая часть основания представляет собой набор многочисленных ребер высотой 4-5 мм и толщиной менее 1 мм:


Крышка крепится через уплотнительное резиновое кольцо восемью винтами с потайными головками. Само основание в центральной части имеет 3-миллиметровый выступ, который будет контактировать непосредственно с процессором.


В целом подобная конструкция довольно непривычна – и из-за своих габаритов, и благодаря оригинальной конфигурации рабочей части (похоже на обычный процессорный кулер со спиленными ребрами). Посмотрим, как детище Magicool покажет себя на практике, а пока – парочка фотографий для сравнения:


Swiftech Apogee GT явно компактнее рассматриваемого теплосъемника:


Пожалуй, на этом предварительное знакомство с Magicool DIY Liquid Cooling Kit можно завершить, и переходить к более интересным сборке системы и практическим испытаниям.

Тестовый стенд. Методика проведения испытаний

Исследование производительности рассматриваемой СВО проводилось на открытом тестовом стенде следующей конфигурации:

• процессор – Intel Core 2 Extreme QX6700 (Kentsfield);
• материнская плата – Intel D975XBX2KR (Intel i975X);
• оперативная память – 2 х 512 MB DDR2-4300 Elph (Micron ‘Fat Body’);
• жесткий диск – Hitachi HDS722512VLAT80, 120 GB, 7200 rpm, IDE;
• видеокарта – MSI RX2600XT Diamond 256;
• блок питания - be quiet! Straight Power 700 W

Тесты проводились в двух режимах тепловыделения – относительно легком, при частоте процессора 2.66 GHz (Vcpu=1.325 V), и более тяжелом, QX6700@3.33 GHz (Vcpu=1.4 V).


Для адекватного сравнения полученных результатов мы также протестировали два воздушных суперкулера на тепловых трубках – Scythe INFINITY и Arctic Cooling Freezer 7 PRO. Первый относится к высшему классу, второй является неплохим решением среднего уровня с демократичной ценой.
Кроме того, нам хотелось подобрать конкурента для Magicool DIY Liquid Cooling Kit из числа систем водяного охлаждения. К счастью, в закромах Тестовой лаборатории нашлась относительно старая, но в то же время довольно неплохая для своего времени (да и по современным меркам тоже) популярная СВО Aucma CoolRiver 2, которая оказалась полностью заправленной и готовой к использованию. Она-то и станет подходящим соперником для рассматриваемого комплекта.
В то же время хотелось оценить эффективность водоблока, применяемого в DIY Liquid Cooling Kit. Мы решили заменить его на Swiftech Apogee GT и провести соответствующие тесты, однако возникли сложности с подключением последнего в контур (внутренний диаметр шлангов и внешний штуцеров Apogee GT расходятся на порядок). Впоследствии выход из ситуации был найден: в качестве соперника для детища Magicool мы применили довольно неплохой отечественный водоблок Waterworker WC-155Cu.
Для обеспечения хорошего теплового контакта между крышкой процессора и основаниями названных охладителей применялась термопаста КПТ-8. Тестирование проводилось в операционной системе Windows XP SP2. 100%-ная загрузка CPU осуществлялась программой S&M v.1.8.2b, время прогрева – 15 минут. Этого вполне достаточно для выхода показателей воздушных кулеров на линейный режим, а в случае с СВО утилита запускалась два раза подряд.


Мониторинг температуры проводился программой Core Temp Beta 0.94 (на данной плате именно она наиболее объективно отображает итоговые данные, взятые непосредственно с встроенных в каждое ядро термодатчиков):


Материнская плата Intel D975XBX2KR имеет аппаратно реализованную систему мониторинга режима работы CPU. Наличие троттлинга отслеживалось именно благодаря ей. Впрочем, забегая вперед, отметим, что все названные охладители справились со своей задачей, удержав принятный для нормального функционирования температурный режим процессора.
Тесты проводились при t воздуха 24 °С.

Установка и тестирование

Сборка компонентов Magicool DIY Liquid Cooling Kit в единую систему особых затруднений не вызвала. Стоит отметить, что для сохранения полного товарного вида рассматриваемого продукта мы использовали альтернативные шланги, а заправка контура проводилась обычной кипяченой водой. Система в сборе выглядит следующим образом:


Кстати, стоит упомянуть устройство для заправки, которым комплектуется решение от Magicool:


Обычный аптечный шприц китайского происхождения, с толстой иглой. Вполне удобный, и для предусмотренных целей подходит наилучшим образом.
А вот и главный конкурент рассматриваемой системы водяного охлаждения – Aucma CoolRiver 2. Также в сборе, изначально заправленная и готова к тестированию:


Радует тот факт, что в данной СВО, как и в DIY Liquid Cooling Kit, используется вентилятор производства YATE LOON одной модели – системы поставлены в максимально близкие тестовые условия.
Установка водоблока Magicool на процессор затруднений не вызвала:


Изначально были опасения, что из-за больших габаритов он упрется в какой-либо близкий элемент на материнской плате, однако конструкция основания с выступающей центральной частью позволила этого избежать. Впрочем, не исключено, что на других материнских платах с установкой данного теплосъемника возникнут некоторые трудности. Из недостатков Magicool DIY Liquid Cooling Kit следует отметить склонность системы к протеканию:


Источник сего безобразия искать даже не потребовалось, так как он был известен заранее:


То ли у штуцеров, предназначенных для помпы, слишком длинная резьба, то ли наоборот, у Black Pump G1/8" резьба патрубков слишком короткая, но уплотнительное резиновое кольцо попросту не достает до пластмассы на одном из них. На другом для полного и надежного закручивания штуцера пришлось приложить немалые усилия, но результат, к счастью, был достигнут.
Естественно, тестирование завершилось хорошо – никто не пострадал :). Но длительное время эксплуатировать систему в таком виде нельзя. Придется либо поработать плоскогубцами, либо обрезать/сточить часть штуцеров со стороны резьбы. Неприятный момент, который должен исправить в первую очередь производитель рассматриваемой системы водяного охлаждения.
После проведения всех необходимых замеров, мы решили проверить качество контакта основания водоблока с теплораспределительной крышкой процессора. Как видите, претензий к ровности поверхности Magicool нет:


Ну а это – уже DIY Liquid Cooling Kit с водоблоком Waterworker WC-155Cu:


Выглядит гораздо более органично, чем в оригинале, не так ли?
Вот такое крепление используется для установки альтернативного теплосъемника:


Кстати, оно нам здорово пригодилось. Причина проста – Aucma CoolRiver 2 не имеет собственного крепления под LGA775, поэтому пришлось искать оптимальную конструкцию:


К слову, водоблок Aucma довольно габаритный. Он, в отличии от Magicool, не имеет выступа в центральной части, и поэтому упирается в прилегающие к процессорному разъему конденсаторы. Для его правильной установки пришлось сдвинуть «центр тяжести» немного в сторону:


Впоследствии тестирование прошло успешно, а крепление водоблока от Waterworker можно смело рекомендовать для альтернативного применения в составе системы Aucma CoolRiver 2. Для максимально полного знакомства с компонентами Magicool DIY Liquid Cooling Kit уже после испытаний мы решили разобрать помпу:


Внутри – ничего экстраординарного. Согласно нашим предположениям, компактный погружной насос оказался соединенным с выходным патрубком через небольшую силиконовую трубку. Для его оптимальной фиксации используется резиновая вставка:


А вот, собственно, и крышка с прокладкой:


Два небольших выступа фиксируют вставку, которая, в свою очередь, удерживает в оптимальном положении насос.
Если бы не течь в контуре, то к работе Magicool DIY Liquid Cooling Kit практически не было бы претензий. Конечно, вентилятор довольно ощутимо шумит, но его всегда можно заменить на более удачную модель, или снизить обороты. Помпа же работает очень тихо, и ее присутствие в системном блоке во время работы будет практически незаметным. Единственная рекомендация потенциальным покупателям рассматриваемого комплекта – установить данный узел СВО на кусочек поролона или резины для эффективного подавления микровибраций.
В целом в процессе испытаний о продукте от Magicool сложились положительные впечатления. Что касается итогов тестирования – читайте в следующем разделе.

Результаты тестирования: анализ

Прежде чем перейти к изучению финальных диаграмм, нужно упомянуть о довольно высоких абсолютных показателях полученных температур. Отчасти такие абсолютные значения вызваны значительным уровнем тепловыделения тестового процессора, основанного на одной из ранних ревизий ядра Kentsfield. С другой стороны, дают о себе знать особенности мониторинга на отдельно взятой плате в описанных условиях. Не исключено, что при использовании других утилит и проведении тестов на иных материнских платах отображаемые температуры были бы ощутимо ниже. О правильности отслеживания тех или иных значений в условиях тестирования можно спорить довольно долго, но это – не тема данного материала. Для объективного анализа полученных результатов важна относительность тех или иных показателей, которая сохраняется во время большинства подобных испытаний.

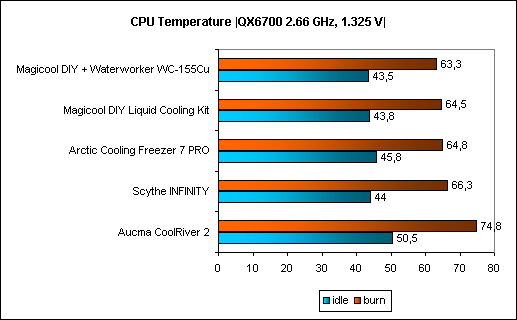

При тестировании на номинальной частоте процессора большинство систем охлаждения демонстрирует примерно равный результат:


Исключением стала только Aucma CoolRiver 2, которая проиграла лидеру чуть больше десяти градусов! Стоит отметить, что водоблоки для видеокарты и чипсета данной системы не использовались, хотя и были подключены в общий контур.
Также наблюдается некоторое преимущество системы с теплосъемником Waterworker WC-155Cu над «чистокровным» продуктом Magicool.


При увеличении тепловой нагрузки расстановка сил между тестируемыми СО немного меняется. Обращает на себя внимание довольно ощутимый разрыв между собственно DIY Liquid Cooling Kit и тандемом DIY Liquid Cooling Kit + Waterworker WC-155Cu, что говорит о проблемах конструкции водоблока Magicool. При его ближайшем изучении был обнаружен один из возможных недостатков:


Если внимательно присмотреться, то можно обнаружить, что между ребрами и крышкой данного теплосъемника существует зазор около 1 мм:


В итоге рабочая жидкость, следуя по пути наименьшего сопротивления, частично «обходит» ребра водоблока, таким образом снижая эффективность охлаждения. Поэтому инженерам Magicool есть над чем поработать – либо провести доводку имеющегося продукта в промышленных масштабах, либо изготовить новый, более эффективный образец. Правда, в целом рассматриваемый теплосъемник не так уж плох – система с ним демонстрирует далеко не самые худшие результаты. Разрыв между Aucma CoolRiver 2 и лучшей СВО еще немного увеличился, но даже такое относительно слабое и старое решение способно удержать температуру процессора в допустимых для стабильной работы рамках.
Примерный паритет между воздушными суперкулерами разных категорий объясняется более высокой скоростью вращения вентилятора Arctic Cooling Freezer 7 PRO. К тому же, предел возможностей данного продукта уже близок, в то время как Scythe INFINITY имеет неплохой запас прочности для дальнейшего повышения питающего напряжения и рабочей частоты CPU.

В целом в процессе изучения тестовых диаграмм вырисовывается неплохая перспектива использования водяного охлаждения в компьютерах рядовых пользователей и начинающих энтузиастов. В то же время необходимо отметить еще один довольно важный момент: температура силовых радиаторов материнской платы, других элементов околопроцессорного пространства, чипсетного радиатора при работе с СВО была очень высокой. Причина тому – фактическое отсутствие вентиляции воздуха над платой. При использовании суперкулеров ситуация была немного лучше – на упомянутых радиаторах по крайней мере можно удержать руку. Поэтому при использовании водяного охлаждения необходимо обеспечить дополнительный обдув околосокетного пространства. Данная проблема известна уже давно, но даже сегодня пользователи порой пренебрегают столь простым и эффективным способом улучшения микроклимата внутри корпуса ПК.
В то же время, не стоит забывать об еще одном немаловажном аргументе в споре «водяное/воздушное охлаждение» – цена лучших моделей воздушных кулеров редко превышает половину стоимости оптимальной промышленной СВО. Логично, что в такой ситуации выбор любого среднестатистического трезвомыслящего пользователя предопределен. Но все ли так пессимистично для «водянок»? Думаем, что нет. Одна из деталей, которые не были упомянуты – универсальность последних. Не в плане крепления, нет – речь немного не о том. В контур хорошей системы всегда можно подключить водоблоки для видеокарты и северного моста материнской платы, существенно улучшив температурный режим этих компонентов, при этом незначительно проиграв в пиковых температурах CPU.

Идея массового водяного охлаждения еще не потеряла свою актуальность. Главное – правильно позиционировать имеющиеся продукты, и не продвигать на рынок откровенно неудачные и нежизнеспособные разработки. В свете значительного роста тепловыделения графических адаптеров охлаждение нескольких компонентов одной системой становится довольно заманчивым и перспективным предложением. Активно в этом направлении работает, например, компания Thermaltake. Она уже имеет впечатляющий ассортимент соответствующей продукции, а недавно выпустила гибридные кулеры для GeForce 8800 Series, предназначенные для подключения в контур любой СВО.

Выводы

О системе охлаждения DIY Liquid Cooling Kit и о перспективах СВО на рынке охлаждения для персональных компьютеров сказано уже достаточно много. Наверно, самое время подвести итоги исследования производительности и эксплуатационных характеристик детища Magicool.


Плюсы:

• неплохая эффективность;
• тихая помпа;
• универсальное крепление водоблока;
• отличный радиатор;
• простота сборки и заправки системы;
• антикоррозионная жидкость в комплекте

Минусы:

• система протекает из-за небольшой несовместимости штуцеров и патрубков помпы;
• не до конца оптимизирована конструкция водоблока;
• шумный вентилятор

У рассмотренной системы охлаждения есть достаточно сильных сторон. В то же время мелкие огрехи реализации отдельно взятых компонентов резко понижают общую ценность DIY Liquid Cooling Kit. Особо неприятно то, что проблемы созданы практически «на ровном месте» - в тех частях составляющих набора от Magicool, в которых их в принципе быть не должно. Конечно, можно, например, заменить водоблок на более эффективный, или «доработать» соединение штуцеров с патрубками помпы, но в таком случае проще создать систему из покупных элементов самому. Поэтому время для исправления ошибок у разработчиков Magicool еще есть. Главное – не откладывать, чтобы в розницу не попали дефектные наборы (а ведь на базе впечатлений о них, которые возникнут у первых рядовых пользователей, и будет сформирован общий имидж продукта), и приложить минимальные усилия. Главное, что изменения в конструкции отдельных элементов практически не потребуют финансовых вложений.
Также хотелось бы обратить общее внимание на довольно интересный и на первый взгляд гораздо более перспективный, чем процессорный, теплосъемник для видеокарты. Он числится с пометкой ‘optional’ на упаковке рассматриваемого продукта, но этого недостаточно. Данным решением можно комплектовать абсолютно все наборы DIY Liquid Cooling Kit, максимально повышая ценность итогового решения для конечного потребителя. При таком подходе набор лишь незначительно прибавит в стоимости, но избавит потенциального покупателя от лишних хлопот, связанных с покупкой дополнительных теплосъемников.

В общем, как уже было сказано, вердикт по комплекту от Magicool положительный. Однако возможности совершенствования рассмотренной системы не исчерпаны. О перспективах СВО же было сказано достаточно, и в то же время хочется еще раз отметить, что данный тип охлаждения в ближайшие годы будут использовать как минимум энтузиасты. При соответствующем позиционировании рыночные перспективы у DIY Liquid Cooling Kit есть, и на фоне роста числа грамотных компьютерных пользователей, повышения интереса к массовому оверклокингу данное решение от Magicool имеет неплохие шансы на успех. Конечно же, после работы над исправлением мелких недостатков.

Система водяного охлаждения Magicool DIY Liquid Cooling Kit предоставлена компанией Eletek
Водоблок Waterworker WC-155Cu предоставлен производителем
Кулер Scythe INFINITY предоставлен интернет-магазином PCForsage


Отзывы, пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Вследствие прогресса современной микроэлектроники стремительно увеличивается быстродействие центральных процессоров, других узлов современного компьютера. Зачастую рост вычислительных мощностей сопровождается увеличением тепловыделения того или иного компонента ПК.
Стоит признать, что сегодня полупроводниковая технология столкнулась с проблемой теплоотвода от кристаллов самых мощных чипов. Так, центральные процессоры и ядра топовых видеокарт являются теми представителями сегмента потребительской микроэлектронной техники, где тепловыделение на один квадратный сантиметр приближается к отметке в 100 Ватт. Для особо мощных чипов данный показатель дополнительно увеличивается.
Как оказалось, отводить тепло с такой маленькой площади очень непросто... И пока невозможно кардинально уменьшить тепловыделение упомянутых компонентов, не прибегая к очень дорогостоящим исследованиям в области технологий полупроводников и наноструктур.



Конечно, производители принимают адекватные меры – улучшали и продолжают улучшать охлаждение тех или иных узлов компьютера, продвигают в массы водяное охлаждение, разрабатывают новые конструкции воздушных СО. Яркий пример выражения этого движения на практике – нынешняя «эпоха суперкулеров», которая буквально захлестнула прилавки магазинов и умы большинства пользователей шедеврами технического искусства из меди, алюминия и тепловых трубок.
Качественная система охлаждения – залог низких температур компонентов ПК, тишины в работе, возможности разгона системы. Однако в данном случае необходимо помнить о том, что «бочку меда» можно легко испортить «ложкой дегтя».
Схематично отвод тепла от греющегося компонента (например, центрального процессора) можно отобразить так: «процессор – термоинтерфейс – система охлаждения» (кстати, теплорассеивающая крышка современного CPU контактирует с ядром через еще один тонкий слой все того же термоинтерфейса, но этот момент мы в данном материале упустим, т.к. на характеристики данного фактора пользователь повлиять не может). О связывающем компоненте, в качестве которого может выступать пропитанная различными веществами тканевая наклейка, небольшой лист фольги, паста, мазь, жидкость, большинство пользователей забывают, или же используют «то, что было в коробке» - бесплатную субстанцию, поставляемую вместе с приобретенной системой охлаждения. А многие новички ведь вообще не подозревают о существовании термоинтерфейсов и об их применении в современных компьютерах!
Оправдан ли такой подход к, казалось бы, мелочам? Далеко не всегда, поэтому сегодняшний материал призван продемонстрировать важность рассматриваемой темы и обратить внимание читателей на один из немаловажных аспектов охлаждения компонентов ПК – влияние используемых термоинтерфейсов на качество теплоотвода.
Наша цель – исследование различных веществ, которые энтузиасты применяют для того, чтобы добиться максимально эффективной теплопередачи от кристалла процессора, графического ядра, чипсета материнской платы к основанию кулера или водоблока. Тем самым обеспечивается дополнительный «запас прочности» при разгоне, или же попросту снижаются общие температурные показатели компонентов и облегчается режим работы того или иного узла ПК.

Теплопередача: немного теории



Для тех, кто забыл или не знает, что такое термоинтерфейс, приведем максимально понятное большинству определение: это та самая прослойка, состоящая из какого-либо специального вещества, которая существует между процессором и основанием воздушного кулера или водоблока.
Как Вы понимаете, поверхности самого чипа и его охладителя не идеальны в плане абсолютной ровности. В условиях массового промышленного производства часто невозможно обеспечить очень высокую чистоту поверхности, и ее геомметрическую плоскость. Даже на визуально очень ровных основаниях остаются целые участки микрогеометрии с неидеальным контактом, которые без применения термоинтерфейсов оказываются заполненными молекулами воздуха. Это могут быть миниатюрные выемки, выпуклости или микроцарапины, которые не видны невооруженным глазом.

Передача тепла меду контактирующими поверхностями осуществляется посредством кондукции. Данный термин обозначает процесс обмена кинетической энергией между молекулами веществ совместно с диффузией электронов в металлах. Передача тепла кондукцией будет иметь место при условии контакта тел с разностью температур. Во всех случаях поток тепла будет направлен в сторону падения градиента абсолютных значений. Следовательно, основная часть тепловой энергии идет по направлению от чипа к его охладителю.
Конвекция и лучеиспускание по отдельности не способны отвести огромные тепловые потоки на малой площади микрочипа, и лишь частично принимают участие в общем теплообмене.

Если немного затронуть теоретическую физику, то следует вспомнить, что теплопроводность металлов определяется колебаниями кристаллической решетки и движением свободных электронов (так называемый «электронный газ»).
С повышением температур у всех металлов электропроводность, и, как следствие, теплопроводность убывают (эти два явления взаимосвязаны и одно без другого не происходит). С понижением температур, наоборот, теплопроводность растет.
Наличие свободных электронов определяет высокую электропроводность металлов.
Зная это, становится ясно, почему при изготовлении деталей охлаждающих устройств широко применяются алюминий, медь, серебро и их сплавы. Эти распространенные металлы обладают самой высокой электро- и теплопроводностью из всех, известных массовой промышленности. К тому же им сравнительно легко придать необходимую форму путем соответствующей обработки. Приводим краткие характеристики теплопроводности наиболее доступных металлов и некоторых интересных материалов, которые применяются в тех или иных отраслях промышленности:



Но вернемся к нашим «баранам»: у нас есть две поверхности, - кристалла чипа и основания системы охлаждения, которой поручено его охлаждать. Термоинтерфейс вытесняет воздух, и образует между ними пленку, состоящую из вещества с низким тепловым сопротивлением.
Различные пасты также позволяют механически разъединить источник тепла и его охладитель, что необходимо в случае замены какого-либо компонента ПК.
Если крепежные элементы для радиаторов не предусмотрены, или же необходима более жесткая фиксация устройств теплоотвода, то применяют термоклеи и специальные наклейки. В данной статье эти виды интерфейсов не рассматриваются, однако, исходя из данных, приведенных в одном из наших более ранних материалов, можно приблизительно оценить эффективность и другие характеристики некоторых продуктов подобного плана.

Надеемся, по теоретической части вопросов у читателей не осталось, поэтому будем двигаться дальше.

Методика проведения теста

При выборе пасты-эталона мы исходили из следующих соображений:

• массовой доступности тестового образца;
• высокой эффективности;
• удобства нанесения и смывания;
• невысокой стоимости.

Думаем, Вы уже догадались, что речь идет о довольно старом шедевре отечественной химической промышленности - пасте КПТ-8. Залогом тотальной популярности для огромного количества пользователей является отличное соотношение «цена/качество» данного продукта.
Но не всех удовлетворяют параметры указанной пасты. Среди тех, кто интенсивно использует ПК, есть так называемые «гонщики», энтузиасты. Они жаждут славы и рекордов, форсируют режимы работы железа всеми доступными способами, выжимая тем самым мегагерцы, попугай-силы, и, как следствие, создавая более сложные условия работы различных компонентов ПК, неизменно приводящие к повышенному тепловыделению. Понятно, что в состоянии рекордной производительности система будет работать очень нестабильно. В этом случае решающее значение будет иметь каждый градус и каждый лишний ватт отведенного тепла.
В таких условиях к любому компоненту и звену системы охлаждения предъявляются повышенные требования, а к термоинтерфейсу – порой даже исключительные, ведь ничто так не ухудшит теплоотвод, как некачественная термопаста.
Как мы уже говорили, мощные микропроцессоры современных ПК, пожалуй, являются тем единственным сегментом потребительской микроэлектронной техники, где тепловыделение кристалла зачастую достигает более 100 Ватт на один квадратный сантиметр. Как оказалось, отводить тепло с такой маленькой площади очень непросто, поэтому многие фирмы занимаются исследованием и разработкой устройств и веществ, предназначенных для эффективного отвода тепла именно с центральных процессоров и ядер видеокарт.

В рамках одного неплохого теста на ПК все кажется предельно ясным и понятным. Однако, просматривая и сравнивая значительное количество обзоров и статей, опубликованных в сети, мы порой находили противоречивые данные исследований и неоднозначные выводы, сделанные их авторами.
Практически во всех случаях прямо или косвенно делался упор на процессор, на котором производилось тестирование, и применяемую систему охлаждения.
Это побудило Тестовую лабораторию Modlabs.net собрать все доступные нам термопасты и провести собственное независимое расследование с применением специального тестового стенда.
Ознакомившись с результатами исследования характеристик термопаст, проведенных на CPU, можно заметить, что в подавляющем большинстве случаев ощутить разницу между образцами со схожими характеристиками сложно. Многое зависит от архитектуры и TDP процессора. C ростом тепловыделения нагревателя разница между исследуемыми термопастами становится все более очевидной.

Мы заметили еще один интересный момент. Так, производители на упаковках своих продуктов указывают теплопроводность паст, однако ее недостаточно для того, чтобы по этому показателю определить победителя.
Причина проста - разные методы измерения теплопроводности дают различные ее значения. Даже проведение исследований по единому методу в нескольких лабораториях не исключает получения неточностей в конечных результатах. Например, паста может иметь иной контактный слой во время теста, и это прямо повлияет на цифровое выражение субъективных итогов исследования.
Безусловно, только опытным путем посредством единого _большого_ сравнения по единой методике можно обнаружить действительные отличия между участниками тестирования.

В качестве стабильного источника тепла мы выбрали доказавший свое право на жизнь экспериментальный тестовый стенд MARK Sea Launch.

На данной модификации ядро нагревателя имеет переходник с малой площадью (менее 12х12 мм), что затрудняет теплопередачу от источника тепла к крышке. Верхняя, шлифованная часть нагревателя «эмулирует» теплораспределитель процессора. Ее размеры – 25 x 25 мм, толщина - 2 мм.
При выделяемой мощности, близкой к 100 ваттам, нагреватель становится похож на мощный разогнанный процессор, охлаждать который в реальных условиях было бы очень трудно. Внедренный в сердцевину нагревателя микропроцессорный термодатчик способен регистрировать изменения температуры в десятые доли градуса.

Мощность нагревателя была установлена на значении 100 Вт. Эта величина подходила как нельзя лучше. Приятно, что значения итоговых температур получались примерно такими же, какие имеют место быть на современных процессорах со среднестатистическими СО.

Соответственно для нашего мощного источника тепла потребуется и не мене мощный охладитель, и не исключено, что жидкостный. Но на системе водяного охлаждения проводить тестирование термопаст сложно. Можно ввести ошибку в тест из-за наличия промежуточного теплоносителя (воды), действующего в перерывах между испытаниями как конденсатор. Это значит, что система будет иметь определенную инерцию. Подобные моменты всегда являются неудобным "узким местом" длительных и трудоемких исследований.
При тестировании воздушных кулеров результаты проверки оказываются более стабильными, что подтверждается испытаниями контрольных образцов через большие промежутки времени.
Основой нашей системы охлаждения является радиатор производства компании Noctua, модель NH-U12. Данный образец собран на четырех U-образных тепловых трубках, которые контактируют с медным основанием, и солидных алюминиевых пластинах. Мы решили его немного «разогнать», и оснастили радиатор двумя 120-миллиметровыми промышленными вентиляторами Sunon KD1212-PMS1 производительностью 181 куб.м./час каждый.
Данная конфигурация позволила добиться рекордной продуктивности системы воздушного охлаждения, значительно превосходящей по мощности бюджетные комплекты СВО.
Прижим кулера осуществлялся парой винтов через стандартные отверстия для крепежа socket 939. В процессе испытаний амортизирующие пружины отсутствовали, усилие прижима не регламентировалось. В каждом тесте винты затягивались до предела, что гарантировало образование более тонкого промежуточного слоя термопасты и, как следствие, наиболее правильный итоговый результат.

В помещении, в котором производилось тестирование, температура воздуха находилась на уровне 27,5°С, мониторинг осуществлялся непрерывно. В случае превышения порога данного значения на 1 °С (в любую сторону) стенд автоматически выдавал предупредительный сигнал, и исследование приостанавливалось.

Каждая паста по возможности проверялась не мене двух раз. При этом контактный слой наносился заново, а полученный результат уточнятся.
Для паст, которые демонстрировали неожиданные, подозрительные результаты, или же требуют некоторого времени для полного обретения ими оптимальной кондиции, тест повторялся через несколько дней*.

Просим обратить внимание на диаграммы - они заведомо построены "неправильно" для более четкой демонстрации разницы между протестированными интерфейсами. Так, за начальную взята отметка в 45°С, поэтому не пугайтесь относительно большой визуальной разницы между некоторыми веществами на графиках, отображающих итоговые результаты.

* в течение всего времени исследований в помещении держалась одна и та же температура

Параметры термопаст

Независимо от модели и названия производителя любые образцы хороших паст должны отвечать следующим требованиям:

1) наименьшее тепловое сопротивление;
2) стабильность свойств в довольно широком диапазоне рабочих температур;
3) удобство нанесения и легкость смывания;
4) неизменность свойств с течением времени.

Считаем, что на каждом из них необходимо остановиться более детально.

Наименьшее тепловое сопротивление нанесенного слоя в итоге определит предельную теплопроводность пасты для данной площади контакта. Если значения рабочих температур находятся в разумных рамках и вещество не теряет и не меняет свойств в течение всего времени эксплуатации, то параметр теплопроводности будет единственным и определяющим.

Рабочий диапазон температур
Все качественные термопасты отлично работают в домашнем компьютере при стандартных температурах. Напомним, что в ПК в большинстве случаев мы имеем дело со значениями порядка 30-80°С в месте контакта.
В рамках этого «положительного» диапазона и будет проведено сравнение.
Температуры свыше 100°С по понятным причинам не рассматриваются в принципе. Также все, что ниже нуля вплоть до -200°С - это уже экстрим, который является темой другого разговора. Как поведут себя различные пасты в таком случае, мы не знаем, и опыты в данном направлении сегодня ставить не будем.

Удобство нанесения является очень важным фактором, и если паста с большим трудом наносится тонким слоем на контактные поверхности, или очень плохо смывается, загрязняя все вокруг, то это доставляет определенные проблемы пользователю и однозначно снижает общий балл, даже не смотря на другие высокие параметры.

Стабильность свойств в широком временном диапазоне определяет «живучесть» пасты. Например, мы знаем очень много случаев высыхания или частичного подсыхания некачественных образцов КПТ-8 при ее эксплуатации даже в течение одного месяца! Естественно, термоинтерфейс, который демонстрирует подобные показатели по заданному параметру, в лучшем случае можно использовать лишь для непродолжительных тестов.

Такие характеристики, как электрическая прочность и диэлектрическая проницаемость, удельное объемное электрическое сопротивление и прочие особые показатели для любого пользователя ПК являются по большей части неактуальными.
В процессе знакомства с термопастами мы не станем останавливаться на описании физико-химических свойств, как делают это остальные, а акцентируем внимание только на главных для нас критериях.

Знакомство с термоинтерфейсами: общие впечатления

Первой мы намажем нашу эталонную пасту, которую с успехом используем во всех тестах. Вы наверняка уже догадались, что речь идет об отечественной КПТ-8. Один из образцов «восьмерки» приобретался на киевском радиорынке. Начинки 10-кубового шприца обычно хватает на длительное время, но мы всегда берем пасту с запасом. Истинный производитель пасты неизвестен, какие-либо опознавательные знаки отсутствуют.
В обычные шприцы паста фасуется из большой емкости, и явно неподалеку от места последующей их продажи.
Данный образец КПТ-8 выдавливается с определенными усилиями, но при частом использовании к этому можно быстро привыкнуть.
На вид паста белая, не содержит никаких вкраплений, довольно густая.
После нанесения для корректного тестирования пасту необходимо размазать по поверхности тонким слоем. Для этих целей хорошо подходит израсходованная карточка для городских таксофонов, или же чистый палец пользователя :)
Обычно производители заявляют теплопроводность данного типа пасты в пределах 0,5-0,8 Вт/(м x K) (здесь и далее в характеристике единицы теплопроводности градусы Цельсия заменены на более распространенную единицу – Кельвины). Именно она во всех сравнительных тестах на диаграммах будет присутствовать под обозначением "Эталон".

В тестах также присутствует КПТ-8, но уже из меньшего шприца, на котором красуется красная наклейка с изображением Менделеева и названием содержимого (в народе прозвана «Менделеевской»).
Подобно первому образцу, очень распространена, но приобретается в другом месте радиорынка :).
Наносится и размазывается несколько лучше, чем предыдущая, и не такая густая. От нашего эталона ничем на вид не отличается.

Следующий образец - тоже «восьмерка», с той же «халтурной» наклейкой. Но вот называется уже как кТп-8, - это что-то новенькое! Интересно, может они чем-то отличаются? (забегая вперед, скажем, что ничем). Очевидно, с названием у продавцов-фасовщиков неувязочка вышла :).

О боже, следующий участник тестирования - тоже КПТ-8! Но на этот раз паста действительно особенная. Оригинальность заключается в применении при ее изготовлении оксида бериллия, ВеО. Данный образец в последнее время активно рекламируется в некоторых местах продажи. Правда, ее цена и "упаковка" ничем не отличаются от «Менделеевской».
Забавно, но по поводу использования в качестве теплопроводника оксида бериллия (ВеО) в Сети ходят легенды. Бытуют слухи о том, что это - редкая паста военно-космического целевого назначения с потрясающими характеристиками.

В нашем случае перед глазами возникают смутные картины из фантастического фильма «Тень», бериллиевая сфера, древнее зло, и все такое ;).
Как бы там ни было, но в указанном ГОСТе 19-783-74 по поводу оксида бериллия вообще ничего не сказано, собственно как и не сказано о точном составе пасты.
Для тех, кто не знает, напомним, что в традиционной КПТ-8 теплопроводником является мелкодисперсный оксид ЦИНКА. А бериллий?
Поднятая информация аналитической химии данного металла говорит о том, что действительно, оксид бериллия сочетает высокие показатели теплопроводности и низкую электропроводность. Он применяется в специальной керамике и во многих отраслях науки и техники. Вполне возможно, что на основе ВеО можно изготовлять и термопасты.
Кстати, соединения бериллия определенно ядовиты, но степень данного показателя зависит от конкретного соединения. Про токсичность оксида достоверной информации не выявлено, как и собственно самого факта наличия ВеО в рассматриваемой пасте.
Для установления истины необходимо проводить химический анализ пасты, а это уже является определенной проблемой для любой тестовой лаборатории даже больших интернет-ресурсов. Поэтому мы ограничимся только тестом.

Очень популярная среди отечественных пользователей термопаста. Производится московской фирмой «Джи Эм Информ». В Интернете о рассматриваемом веществе ходит очень много слухов. Видимо, один из поводов для этого - ее максимальная заявленная теплопроводность, которая равна примерно 2 Вт/(м x K), простив 0.8 у КПТ-8. На форумах некоторые пользователи рапортуют об отличных результатах с применением АлСил-3, в отличии от иной отечественной соперницы, а другие же не чувствуют никакой разницы, или же наоборот, больше одобряют "восьмерку". Утверждают, что существуют подделки АлСил-3 на основе зубной пасты*. Также есть предположения, что производитель экспериментирует/экономит, и не всегда гарантирует стабильно высокие характеристики выпускаемой продукции.
* для интереса мы протестировали и зубную пасту, чтобы узнать, можно ли таким способом изготовить подделку; данные исследования смотрите в конце статьи

На тесты к нам попали два образца рассматриваемого вещества - оригинальная, фирменная АлСил-3, выпущенная во втором квартале 2006 года:

И еще один шприц чуть больших размеров с маркировкой АлСил-3:

Визуальное сравнение показало, что пасты из обоих шприцов ничем не отличаются. Вещество в каждом случае имеет характерный серый оттенок. Эта особенность АлСил-3 продиктована наличием в ней нитрида алюминия, который выступает в роли теплопроводника. В составе никаких вкраплений нет. Паста выдавливается просто и размазывается легко. Из двух наших образцов АлСил-3 в большем шприце был выпущен довольно давно, ориентировочно в 2002 году. Тем не менее, в процессе тестирования разницы между пастами не обнаружено.



Данный термоинтерфейс поставляется с кулерами компании akasa.
Паста находится в небольшом шприце, имеет белый цвет, по сравнению с нашим эталоном она боле жидкая и легче поддается размазыванию.

Заявленный производителем коэффициент теплопроводности составляет более 7,5 Вт/(м x K). Теоретически это примерно в 7 раз больше, чем у КПТ-8! А что же будет на практике?… Тестирование покажет!

AOS - очень известный за рубежом производитель термоинтерфейсов.
К нам на тестирование попала силиконовая паста, #54013, упакованная в фирменный шприц.

Имеет белый цвет, наносится легко. Смывается без особых проблем. По консистенции - весьма жидкая.
Задекларированная теплопроводность данного образца составляет 0,73 Вт/(м x K).

Этот образец мы достали из комплекта кулера XC-801 от компании LEXCOOL.

Паста обладает небольшим сероватым оттенком и напоминает АлСил-3.
Консистенция - довольно жидкая. Указана теплопроводность порядка 4,5 Вт/(м x K).

Данная паста – один из нетрадиционных продуктов швейцарской компании Arctic Cooling, специализирующейся на производстве тихих и качественных систем охлаждения. Мы уже писали о данном продукте, поэтому не будем останавливаться на деталях.
Субстанция находится в фирменном шприце, который, кстати, несколько месяцев назад изменил свой внешний вид. Паста пепельного цвета. Выдавливается небольшими комками. Для правильного нанесения ее нужно втирать в основание системы охлаждения и крышку процессора. Заметим, что на обе поверхности нужно нанести очень немного пасты, излишки убрать.
Это - "старый" вариант фасовки:

А вот паста в новой упаковке в более тонком и длинном шприце:



Данная паста – детище, наверно, самого известного и разрекламированного зарубежного производителя термоинтерфейсов – компании Arctic Silver.

Arctic Alumina изготавливается на основе оксида алюминия. Паста белая, наносится на поверхность легко, так же легко размазывается. Заявленная теплопроводность составляет более 4.0 Вт/(м x K).

Теплопроводником в пасте является смесь оксида алюминия, оксида цинка и нитрида бора; пропорцию веществ производитель не указывает.

Arctic Ceramique, как и вся тестируемая нами продукция компании Arctic Silver, изготовлена на базе фирменной высокостабильной полисинтетической основы. С нанесением и смыванием продукта проблем не возникло.

Одна из самых известных паст на основе серебра. Состав представляет собой темно-серое вещество с зеленоватым оттенком.

Производитель указывает содержание приблизительно 70% мелкодисперсного серебра по объему пасты.
Субстанция выдавливается и наносится без проблем, убирается быстро и просто.

Взглянув на шприц, несложно догадаться, где и кем произведена паста.

Занятно, что на упаковке заявлено уменьшение температуры процессора на величину от 4°C до 15°C благодаря применению данной термопасты. Мы так и не смогли понять, в каком именно случае можно достичь столь выдающихся показателей… Возможно, маркетологи компании-производителя имеют ввиду разницу между установкой кулера без применения какого-либо термоинтерфейса, и с использованием Antec Reference :)
Рассматриваемый продукт имеет абсолютно те же характеристики, что и Arctic Silver 3, и проведенные тесты это подтверждают.

Данный продукт пришел на смену Arctic Silver 3, и имеет улучшенные характеристики. На этот раз указывается наличие в составе пасты уже 88% мелкодисперсного серебра высокой чистоты.

Вещество темно-серого цвета, довольно густой консистенции. Чтобы размазать пасту идеальным тонким слоем, нужно потратить определенное время.
Заявленная теплопроводность данного продукта впечатляет - порядка 8,7 Вт/(м x K).
Многие известные фирмы используют продукцию Arctic Silver под своим брендом, нередко и со своей упаковкой. Например, Arctic Silver 5 именуется как Thermal Grease №2 у фирмы Thermaltake.

Данная термопаста идет в комплекте с системой водяного охлаждения Asetek WaterChill KT03A.
Субстанция содержится в плотном пакетике белого цвета, которого хватит на несколько применений.

Паста белая, местами жидкая, но в основном идет небольшими сгустками. Размазывается нормально, смывается легко.

Данный термоинтерфейс поставляется в пакетиках с кулерами, выпущенными под одноименным брендом.

Паста очень напоминает польскую W.P. - гораздо более жидкая, чем КПТ-8. С нанесением проблем не возникло.

Стандартная «силиконовая» термопаста.

За рубежом DC- 340 встречается у многих производителей химической продукции. Наша паста находится в пластиковом тюбике. При выдавливании оказывается, что она весьма густая, тянется, имеет белый цвет. Типовая теплопроводность DC-340 - 0.42 Вт/(м x K).

Данная термопаста также известна как Evercool 420, а на самом деле перед нами продукт от Stars с тем же цифровым обозначением - 420. Как видите, этот термоинтерфейс является очень популярным среди многих поставщиков.

Паста белого цвета, очень жидкая. Указанная теплопроводность - 2,062 Вт/(м x K).

Довольно интересный образец. Напомним, что фирма Geil производит оперативную память. Тюбик термопасты когда-то можно было приобрести отдельно, или же найти в комплекте с некоторыми модулями, как бесплатный бонус для покупателя.

Состав очень красивый, если так можно выразиться, золотистого цвета. Производитель указывает наличие в нем 5% меди и 5% серебра (по объему).
Интересно, какой теплопроводностью обладает данный "микс"? На этикетке шприца можно обнаружить значение 1,729 Вт/(м x K), что, скорее всего, похоже на правду. Однако реальную эффективность GeIL GL-TCP1b определит тестирование.
Состав данной пасты жидковат, однороден, наносится пластами, размазывается легко. Эта субстанция удаляется немного легче, чем приснопамятная "серебрянка".

Данную пасту мы выудили из комплекта СВО Gigabyte 3DGalaxy.

Отметим, что производитель дает далеко не полный шприц, и вещества хватает только для одной-двух установок водоблока на процессор.
Паста белая, весьма жидкая.

Данный образец достался нам из комплекта СВО Koolance Exos. Собственно перед нами – Stars 360, имейте это ввиду.

Паста пепельного цвета. Густая, но размазывается сравнительно легко. Заявлена довольно высокая теплопроводность – порядка 4,5 Вт/(м x K).

Данный продукт входит в комплект кулеров производства Noctua. Паста находится в маленьком шприце, заполненном до отказа.

Субстанция белого цвета, ничем не примечательная, жидкая и скользкая.

Данная паста довольно распространена в продаже. Изготовляется в Польше. Надеемся, Вы понимаете, что в «силиконовых» пастах теплопроводником является не то вещество, которое применяется для увеличения определенных частей тела представительниц женского пола, а в основном оксиды металлов :).

Паста содержится в жестяном тюбике. Цвет белый; густая, как и наш эталон, но наносится и размазывается легко.
Отметим, что выдавливать пасту из такого тюбика крайне неудобно.

Следующая термопаста - тоже польская, фасуется в одноразовые пакетики. Опознавательные знаки отсутствуют, но у продавца удалось выяснить аббревиатуру данного вещества - W.P.

Паста весьма жидкая, наносится очень хорошо, тонким слоем.

Не удивляйтесь, что известная компания Matsushita Electric Co. (владелец торговой марки Panasonic), кроме прочего, выпускает термопасты для применения на собственном производстве.
Вещество, предназначенное для розничной продажи, фасуется в круглой маленькой баночке с красной крышкой.

Сама паста оказалась похожей на взбитые сливки, «воздушной». Как только кулер будет установлен на процессор, он моментально выдавит лишнее количество вещества наружу, так что за тонкий рабочий слой в данном случае можно не переживать.

Возможно, это продукт компании Stars. Многие производители используют термопасты от данного вендора, зачастую "перевыпуская" их под своей маркой.

Указанная на шприце теплопроводность состава – 0,88 Вт/(м x K), что очень похоже на характеристики нашего эталона. Паста белая, очень жидкая и легко поддается размазыванию.

Мы не можем назвать точную модель данного вещества, однако купить его не составит особой проблемы. В некоторых случаях пользователю может достаться упаковка, которая будет снабжена наклейкой. Если верить заявлениям продавцов, данные шприцы наполняются термопастой именно компании Shin-Etsu MicroSi, Inc.

Номинальных характеристик продукта выяснить не удалось. Паста белая, очень похожа на «Менделеевскую» КПТ-8. Наносится нормально, немножко "скользкая".

Очередной продукт, произведенный компанией Stars. Возможно, он ничем не отличается от прочих похожих веществ.

На вид паста белая, несколько скользкая, консистенцией напоминает вещество из комплекта кулеров Data Cooler.

А это - нестандартная термопаста от Stars, очень похожа на Titan TTG-S104. Вещество хорошо наносится и размазывается по поверхности теплораспределительной крышки процессора.

Правда, во время его смывания возникают те же проблемы, что и с "серебрянкой".

Подобно другим сородичам от данного производителя, также весьма распространенный образец. Занятно, что в составе пасты изготовитель указывает наличие 25% серебра по объему. К сожалению, проверить данное заявление в рамках сегодняшнего теста мы не сможем.

Указанная теплопроводность - 7,5 Вт/(м x K). Состав серебристого цвета, ложится слоями. Очень напоминает "титановскую серебрянку".

Паста из комплекта кулеров компании Aerocool.

Фактически перед нами - Stars 700, но в другой упаковке: всё те же 25% серебра по объему и теплопроводность на уровне 7,5 Вт/(м x K).

Паста поставляется в прозрачном полиэтиленовом пакетике. На вид белая, очень жидкая.

При выдавливании на крышке процессора, кроме пасты, появляется еще какая-то прозрачная субстанция. Наносится данный термоинтерфейс легко, смывается просто.

На шприце, кроме опознавательного знака в виде наименования производителя, больше ничего не было, но нам удалось узнать истинное название продукта - G-751.

Паста входила в комплект одного из кулеров для серверных процессоров Intel Xeon. Состав имеет серый цвет, довольно густой, находится в тонком и длинном шприце. Заявленная производителем теплопроводность составляет 4,5 Вт/(м x K).

Этот образец термопасты сохранился у нас еще с эпохи процессоров AMD Athlon XP (K7)!

Интересно, какой результат продемонстрирует данная субстанция. Сама паста темно-серого цвета, очень густая.
MPU-3.7 намазывается не лучшим образом, если так вообще можно выразиться. Подобно Arctic Cooling MX-1, для нормального нанесения тонким слоем ее необходимо втирать в поверхность.

Данная субстанция ранее поставлялась в маленьком пакетике или в шприце с кулерами производства Titan. У нас она является одной из самых известных и распространенных термопаст. За специфический цвет и состав получила прозвище «серебрянка».

Паста действительно серебристого цвета, но не более того: как нам кажется, серебро в составе отсутствует по определению, хотя производитель заявляет какие-то проценты. Похоже, что теплопроводником является мелкодисперсный порошок алюминия.
Выдавливается паста легко, на поверхность ложится слоями, размазывается хорошо. Фасовка в шприце более удобная, так что при выборе между S104 и S103 не теряйтесь - разницы между ними, кроме как в упаковке, нет, перед нами - одно и то же вещество. Особенность "серебрянки" проявляется в момент смывания данного интерфейса - состав стремительно, как будто целесообразно и самопроизвольно, оказывается на некоторых участках Вашего тела, и на предметах, подвергшихся малейшему контакту с пастой или запачканными руками пользователя.
Настолько "грязного" термоинтерфейса мы, пожалуй, еще не встречали.

Один из вариантов замены классической «серебрянки». В виде небольшого шприца входит в комплект кулеров и систем водяного охлаждения от Titan. Является весьма распространенным образцом, а вот насколько удачным – покажут испытания.

Сам состав шприца - радикального синего цвета, ложится пластами, размазывается не самым лучшим образом. Номинальная теплопроводность - более 2,5 Вт/(м x K).

Данный термоинтерфейс является самым новым продуктом подобного класса от Titan. Судя по всему, он заменит собой известную пасту Nano Blue.
Продукт, попавший на тестирование, поставляется в небольшом сплюснутом шприце, который идет в комплекте с новыми кулерами от рассматриваемого производителя.
Состав имеет серый цвет. Паста очень густая, вязкая и плотная, поэтому для равномерного нанесения потребуется некоторое время. Заявленная теплопроводность - 4.5 Вт/(м x K).

Стоит отметить, что такая же термопаста доступна отдельно в розничной продаже:

Единственное отличие от протестированного нами образца – поставка в шприце заметно большего объема и, как следствие, маркировка TTG-G30030.

Перед нами - продукция известной в определенных кругах компании Amepox.

Рассматриваемое вещество взято из двухкомпонентного набора, предназначенного для приклеивания радиаторов к корпусам чипов памяти и/или силовых транзисторов. Теплопроводником является довольно оригинальная смесь, основу которой составляет жидкая мелкодисперсная медь.
Указанная теплопроводность состава - 6,4 - 6,8 Вт/(м x K).

Очень распространенный образец. Данная паста входит в комплект подавляющего большинства кулеров производства Zalman, что и определяет ее массовую доступность и широкую популярность.

Состав находится в миниатюрном жестяном тюбике, которого хватает на два-три использования. Паста белого цвета, относительно жидкая, легко наносится. Заявленная теплопроводность - 0.837 Вт/(м x K). Многие постоянно используют CSL 850 и отзываются о ее хороших свойствах, лучших, чем у КПТ-8. Тем не менее, данные термопасты весьма похожи, и, скорее всего, их эффективность находится примерно на одном уровне. Так это или нет – покажет тестирование.



Перед нами - паста темного пепельного цвета. Никаких опознавательных знаков, кроме маркировки, и происхождения вещества определить не удалось.

Рассматриваемый продукт входил в состав одного из наборов для самостоятельной сборки ноутбука. Но раз она подвернулась под руку – почему бы и не протестировать?!

Данное вещество является первым серийным термоинтерфейсом на основе жидкого металла. Те, у кого было интересное детство, наверняка били градусники за гаражами и раскатывали шарики ртути. Так вот, данный состав навеивает ностальгию по былым затеям и экспериментам с жидкими металлами. Вещество имеет характерный блестящий металлический цвет.

Это сплав не испаряется, не такой токсичный, как ртуть, и не образует настолько опасных соединений. Данный термоинтерфейс состоит из редкоземельных металлов, сплавленных в определенной пропорции. Температура его плавления оказывается ниже комнатной. Но это еще не значит, что с Liquid Pro можно делать все, что угодно. Как и ртуть, этот металл вступает в химические реакции со многими другими металлами. Так, на алюминиевых деталях через некоторое время вырастают хлопья оксида, а сами они в прямом смысле разлагаются и растворяются в месте контакта (подобное поведение характерно для галлия). При этом образуются трансметаллические соединения. На меди данный процесс тоже будет происходить, но не так быстро и далеко не настолько явно.
К сожалению, Liquid Pro еще и наносится весьма затруднительно.
Все попытки намазать жидкий металл будут тщетными, если не будут выполнены несколько условий, гарантирующих должный эффект. Соприкасающиеся поверхности чипа и кулера должны быть чистыми и гладкими, медь не должна иметь окислов. Лучше всего наждачной бумагой с мелким зерном (ноль) предварительно обработать подошву устройства охлаждения, после чего обезжирить спиртом. Крышку процессора тоже следует обезжирить.
Подготовьте ватный тампон. Из шприца выдавите небольшой шарик Liquid Pro на поверхность, ваткой надавите на шарик. Металл войдет в волокна ваты, и будет там удерживаться. Теперь нужно втирать его в поверхность с небольшим усилием. Если поверхности действительно чистые, то результат не заставит долго ждать. Иные способы, такие как размазывание кисточкой или ветошью, редко приносят результат. В большинстве случаев Вы будете катать металл в виде шариков, пока они не скатятся куда-то вниз, под подложку процессора или просто на текстолит платы (проверено).
А когда вы трете ватой по поверхности, то снимаете тончайшую оксидную пленку с меди, что способствует адгезии.
Необходимо отметить, что Liquid Pro – металл, и он является просто отличным проводником электричества. Ни Arctic Silver 5, ни тем более всякие «серебрянки» в этом плане вообще не сравнятся с ним. Обращаться с этим веществом нужно очень аккуратно, ведь один маленький шарик, незаметно скатившийся на контакты какого-либо чипа, способен создать короткое замыкание и навсегда вывести из строя всю Вашу систему. Если работать аккуратно и не спеша, и следовать простейшим рекомендациям, мерам предосторожности - все будет нормально.
Для Liquid Pro изготовитель указывает теплопроводность более 80 Вт/(м x K).

Результаты тестирования

В зависимости от полученных данных мы разделили все образцы на пять категорий, исходя из продемонстрированного ими уровня теплопроводности:

1) худшая теплопроводность (The Worst Thermal Conductivity)
Попавшие в данную группу пасты использовать в ПК не рекомендуется.

2) среднестатистическая теплопроводность (Medium Thermal Conductivity)
В данную категорию попали относительно простые и недорогие термопасты, которые способны удовлетворить запросы большинства пользователей, для которых пара-тройка "лишних" градусов на процессоре не являются решающими.

3) хорошая теплопроводность (Good Thermal Conductivity)
Термоинтерфейсы рекомендованы требовательным пользователям, которые предпочитают использовать проверенную на деле продукцию известных марок. Для данной категории исключительно высокое качество и стабильность характеристик паст находятся на первом месте.

4) отличная теплопроводность (Very Good Thermal Conductivity)
Образцы паст, которые попали в данную категорию, имеют впечатляющие характеристики и могут быть рекомендованы тем, кто серъезно увлекается разгоном или всячески хочет снизить температуру процессора, графического чипа, памяти любым способом, даже на относительно незначительную величину.

5) выдающаяся теплопроводность (Outstanding Thermal Conductivity) – наивысшие, превосходные показатели среди всех термоинетерфейсов.
Вещества, представленные в этой категории - достойный выбор тех, кто по праву считает себя настоящим энтузиастом.

В категорию проигравших попали всего несколько паст. Они - самое худшее из того, что мы тестировали, но в сравнении с различными экзотическими веществами-альтернативами термоинтерфейсов не выглядят настолько плохо и безнадежно:

Откровенно говоря, мы не ждали такого результата как минимум от продукта Titan. Оказывается, "бесплатная" Nano blue оказалась просто безнадежной… Для точности полученных результатов данная паста была протестирована несколько раз и стабильно демонстрировала худший результат.
Использовать ли два вещества, представленные на диаграмме - решать каждому пользователю, но на рынке присутствует достаточное количество ощутимо лучших продуктов, которые часто можно найти в комплекте недорогих систем охлаждения центральных процессоров или в отдельной продаже, и применять именно их.

Данная группа - наиболее многочисленная. В нее попал и наш эталон, КПТ-8. Паста в целом показывает удовлетворительные характеристики, однако следует отметить, что в своем ценовом диапазоне она практически не имеет явных конкурентов.
Как оказалось, вязкость и теплопроводность КПТ-8 может незначительно меняться, в зависимости от конкретного образца и места его производства. Тем не менее, на конечный результат это влияет очень и очень мало.
В нашем случае отличия имеющихся паст составили всего 1°С, что действительно очень немного.
Несколько слов хотелось бы сказать и об АлСил-3. Говорят, что данная паста имеет большую теплопроводность, нежели другой продукт отечественного химпрома, и позиционируется как замена КПТ-8. Но в результате испытаний так и не проявились какие-либо качественные отличия АлСил-3 от хорошей КПТ-8 ни по итоговой теплопроводности, ни по удобству нанесения и удаления. Лаболатория Modlabs.net вынуждена констатировать тот факт, что АлСил-3 не может потенциально конкурировать с "кпт-шкой", так как не имеет абсолютно никаких преимуществ в характеристиках перед последней. В довесок она имеет большую стоимость и менее распространена, что делает КПТ-8 более выгодной покупкой.

В данную тестовую группу попали многие зарубежные термопасты, которые показали удовлетворительные характеристики и шли на одном уровне с нашим эталоном, а в ряде случаев были незначительно лучше.
Все они - просто нормальные "рабочие лошадки", которые ни в коем случае не следует выбрасывать из комплекта новенькой системы охлаждения и сразу же искать замену. Данные термоинтерфейсы рекомендуются тем, кто не стремится к установке мировых рекордов, но все-таки умеренно разгоняет компоненты своего ПК.
Также в группу «середнячков» попали многие пасты на основе металлов. Отображенные на диаграмме образцы не оправдывают возложенные на них надежды (вспомните декларирование наличия серебра в составе отдельных веществ и высокие заявленные показатели теплопроводности). Они оказываются ничем не лучше качественной "восьмерки", а вот загрязнение всего и вся при работе с такими пастами Вам обеспеченно.

Как вы знаете на зарубежных сайтах продукцию фирмы Arctic Silver практически боготворят, и в каждом тестировании отзываются самыми лестными словами. В последнее время наблюдается тотальное преклонение пользователей перед новым идолом в лице- Arctic Silver-5…
Мы провели детальную проверку, чтобы выявить истинные преимущества термопаст этой уважаемой фирмы.

Оказывается, Arctic Alumina ничем не лучше «менделеевской» КПТ-8.
В группу Good Thermal Conductivity Alumina попала исключительно как продукт стабильно высокого качества.
Arctic Silver 3 на основе серебра действительно выигрывает 2 градуса у эталона.
Arctic Silver 5 выигрывает уже целых 3 градуса, что является поистине достижением для термопаст данной серии.
Все бы ничего… Но вот Arctic Ceramique вносит небольшой хаос в наши ряды! Она демонстрирует практически те же характеристики что и Arctic Silver 5, а наносится значительно легче. И данный результат – не ошибка, ведь тесты, проведенные даже через несколько недель, показывали тот же результат.
В таком случае мы определенно можем заявить, что Arctic Ceramique является весьма удачной покупкой.
Что касается Arctic Silver 5, так она эффективно продается, отчасти из-за тотальной веры пользователей в силу благородного серебра ;). Она является одной из самых качественных и удачных термопаст на рынке. Кроме того, рассматриваемый продукт не вызывает никаких трудностей при нанесении и удалении, и смело может быть рекомендован тем пользователям, которые не стремятся сэкономить копейку на покупке термоинтерфейса. В данную группу также попали некоторые другие пасты от менее известных производителей, достать которые для большинства рядовых пользователей будет задачей не из легких.

В эту категорию попали действительно выдающиеся термопасты. От многих образцов мы даже не ждали настолько высокой отдачи!

Прежде всего, порадовала термопаста TTG -G30010 от Titan – она не только продемонстрировала один из лучших результатов в тесте (даже лучше, чем Arctic Silver 5), но и не страдает «детскими болезнями», присущими Nano Blue и Silver Grease. Если в довесок ко всему учесть ее розничную цену – то у нас появился настоящий убийца не только КПТ-8, но и многих более эффективных термопаст, не взирая на цену последних! Невзрачное вещество из шприца от Gigabyte, как и Apus –TMG 301 и Shin-Etsu MicroSi G-751, также продемонстрировали впечатляющие результаты, но они менее распространены, чем вышеназванный продукт от Titan, поэтому не стоит прилагать особых усилий для их поиска в точках продажи.

В последней группе представлены лучшие из лучших – термопасты, которым не смогли составить конкуренцию ни массовые продукты, ни прочие широко разрекламированные и дорогие вещества.

Паст-чемпионов у нас – всего три, и то самую выдающуюся из них пастой назвать сложно. Coollaboratory Liquid Pro – действительно лучший на сегодняшний день термоинтерфейс. Он продемонстрировал максимальную эффективность и еще один раз подтвердил ту славу, те легенды, которые уже бродят по Интернету о данном продукте.
Тем не менее, у него есть ряд значительных недостатков – очень высокая стоимость, трудности нанесения на контактные поверхности, электропроводность, относительно узкая география распространения (в основном - большие города-мегаполисы). Те, кому важна каждая десятая доля градуса на процессоре, чипе видеокарты, спокойно могут закрыть глаза на все недостатки, присущие Liquid Pro, но более рациональным покупателям следует обратить внимание на продукт Arctic Cooling – термопасту МХ-1.
То, что делает швейцарская компания, зачастую демонстрирует более высокую эффективность, чем продукты конкурентов, и термоинтерфейс не стал исключением. Если присмотреться к его упаковке, то на обратной стороне можно заметить таблицу сравнения MX-1 с распространенными образцами, в том числе с Arctic Silver 3. Некоторым из нас было сложно поверить в то, что данная паста может настолько хорошо соперничать с более именитыми конкурентами, но проведенное тестирование все ставит на свои места.
MX-1 демонстрировала устойчивый результат уже с первого нанесения, - отрыв от эталона составил не менее 5°С!
А что же будет через указанные 200 часов, которые нужны для обретения пастой оптимальной кондиции? Для этого кулер оставался прижатым на стенде ровно 200 часов, через каждые 24 часа делался замер показателей продукта швейцарцев. К сожалению, в процессе испытаний на тестовом стенде паста лишь незначительно улучшила свой результат - на несколько десятых градуса, что не вызывает особого восторга. Тем не менее, очевидные преимущества MX-1 на лицо!
Единственная неприятность, связанная с продуктом Arctic Cooling – относительная сложность его нанесения на крышку процессора и/или основание системы охлаждения. Тем не менее, этих минусов гораздо меньше, чем у Coollaboratory Liquid Pro.
Shin-Etsu MicroSi MPU- 3.7 также продемонстрировала очень хороший результат, но есть одно «но» - рядовому пользователю найти подобный продукт наверняка будет не под силу. При поиске данного вещества можно надеяться только на фортуну, не более, поэтому советуем обратить больше внимания на другие термоинтерфейсы, предоставленные на диаграмме веществ Outstanding Thermal Conductivity.

Bonus: тест веществ, не являющихся термоинтерфейсами

Природный интерес энтузиастов к поиску приключений на свою голову прокрался и в сферу охлаждения – многие оверклокеры используют (или, по крайней мере, пытаются использовать) вместо привычных большинству паст нестандартные и экзотические вещества. Кто-то рапортует о получении очень высокой теплопроводности, другие просто используют оригинальные субстанции, чтобы выделяться из общей массы или избежать похода на рынок :) В любом случае, данная тенденция существует. Именно поэтому мы решили проверить, насколько успешно некоторые популярные и экзотические вещества могут заменить реальную термопасту.
Вот – результаты проверки тех субстанций, которые были протестированы:

Думаем, полученные цифры не лишним будет прокомментировать, ведь суровая реальность портит относительно радужную картину, изображенную на диаграмме.

Горчица «Русская»
Да, температура установилась именно на таком интересном в цифровом плане значении, - 66,6°С. Однако если ждать определенно долго, то становится понятно, что влага медленно испаряется из этого острого продукта, а между теплораспределительной крышкой процессора и подошвой кулера остается сухой концентрат. После теста его снова можно будет превратить в нормальную горчицу путем добавления небольшого количества воды :).
Надеемся, никто из здравомыслящих читателей не станет заниматься подобными опытами на домашнем компьютере.

Нефрас С4-155/200 (Уайт спирит)
Растворитель. С ним датчик тестового стенда в определенный момент зафиксировал относительно стабильную температуру нагревателя в районе 65,5°С. Правда, указывать полученное значение здесь не совсем корректно. Дело в том, что температура нагревателя достигла 65,5°С, и ее рост замедлился, но со временем показания цифрового термометра постепенно увеличивались. Причина проста - растворитель легко испарялся и вместо теплопроводящего вещества мы через определенное время получили бы воздушную прослойку между крышкой процессора и подошвой кулера.

Спирт изопропиловый
Странным оказалось то, что температура при использовании данного вещества остановилась на значении 63°С (растворитель же показал 65°С, а их физико-химические свойства весьма схожи). Правда, через некоторое время температура начала медленно расти. Как и следовало ожидать, спирт испарялся.

Масло машинное ТП-22
Применяется для смазки лентопротяжных механизмов. Мы попробуем использовать его как термоинтерфейс. Тем более, именно различные типы машинных масел часто используют оверклокеры вместо привычных термопаст.
Учитывая, что это обычное минеральное масло, результат по теплопроводности оказался весьма скромным и ожидаемым. Правда, данное вещество не испаряется при таких температурах, и к тому же, является хорошим изолятором.
Итог: как термоинтерфейс для процессора ТП-22 никуда не годится.

«Хадо»
Напоминает Литол, но обладает немного лучшими характеристиками; применяется для смазки различных механизмов, уменьшает их трение и износ.
На overclockers.ru многим из нас наверно доводилось читать статью, в которой автор использовал Литол вместо пасты в своем компьютере.
63,6°С стабильно. Результат - действительно лучше, чем у минерального масла, но даже до уровня худших термопаст не дотягивает, и поэтому он не может быть рекомендован для использования в ПК.

Масло подсолнечное пищевое нерафинированное «Ямрань» :)
Очень интересно. В итоге получился весьма стойкий (хотя и плохой) результат. Температура нагревателя - 62°С стабильно.

Бензин
62,5°С.
Бензин испаряется, температура медленно растет, как и в случае со спиртом.

Масло часовое низкотемпературное МН-30
60,5°С стабильно. Уже лучше. Так мы скоро догоним худшие термопасты :)

Pilot Gold, маркер золотистого цвета
Для применения в качестве термоинтерфейса использовалась пропитка, содержащаяся во внутреннем волокнистом «стержне». 57,5°С – очень даже неплохой результат, но, поскольку краситель маркера имеет спиртовую основу, температура при проверке оказывается нестабильной и медленно растет по мере испарения вещества.

Паста зубная «Жемчуг»
Итак, пробуем подделать классическую белую термопасту. Говорят, что КПТ-8 и АлСил 3 подменяют именно дешевой зубной пастой. Сравнение покажет, насколько данные убеждения верны!
Четкий запах ментола, да и консистенция не та. Вы бы наверняка отличили любую зубную пасту от КПТ- 8 :)
Тестовый результат – 55,5°С! Мы не поверили своим глазам, - это же истинная КПТ-8! По эффективности - даже немного лучше нашего эталона.
Нет, подождите. Не бегите мазать процессоры зубными пастами! Результат в любом случае окажется нестабильным, ведь в составе любого средства для чистки зубов есть вода, а она со временем испаряется, и температура нагревателя медленно растет. Паста же становится теплоизолятором, превращаясь в некое подобие мела.

Вода питьевая
54°С.
Посмотрите, вода оказалась на 2 градуса лучше нашего эталона! H20 действительно способна творить чудеса. Без воды не было бы и жизни на нашей планете. Правда, от законов физики не уйти: вечный круговорот влаги в природе все портит… Вода испаряется и температура нагревателя со временем растет. Поэтому как термоинтерфейс использовать ее нельзя. Кроме того, даже при проведении тестов «ради спортивного интереса» в реальном компьютере есть риск залить околосокетное пространство, что может привести к короткому замыканию и выходу компонентов ПК из строя.

Подводя промежуточный итог, необходимо отметить, что у нас получились весьма любопытные результаты. Тем не менее, ни в коем случае не спешите менять штатную термопасту в Вашем компьютере на зубную пасту, или, что хуже, заливать крышку процессора водой! На специальном оборудовании, защищенном от коротких замыканий, и для кратковременных тестов мы могли себе это позволить.
Кроме того, есть один немаловажный момент: подавляющее большинство рассмотренных в этом разделе веществ содержат в себе спирт или воду (или таковыми являются). Они при нагреве теплосьемника весьма интенсивно испаряются, что приводит к полной «самоликвидации» использованного термоинтерфейса!
Также в некоторых заменителях могут содержаться химически активные вещества, которые вызывают коррозию подошвы кулера или водоблока! Яркий пример, подтверждающий это – проверенная зубная паста. Вначале она демонстрирует результат, лучший, чем у КПТ-8, однако уже через час-два во время работы компьютера содержащаяся в ней влага практически полностью испаряется, и «Жемчуг» превращается в теплоизолятор! Сняв кулер с процессора после такого испытания, Вы увидите, что его медная подошва покрыта налетом темного цвета, который удаляется только посредством шлифовки. Поэтому во избежание неприятностей ни в коем случае не повторяйте тесты, подобные нашему, в домашних условиях!

Заключение

Тестирование завершено – пора подводить итоги. Для большей наглядности полученных результатов показатели всех термопаст отображены на одной сводной диаграмме:

Абсолютный лидер теста, термоинтерфейс на основе жидкого металла Coollaboratory Liquid Pro, за выдающиеся показатели эффективности награждается почетным знаком ModLabs.net Certified Hardcore:

Вспомнив целый ряд его особенностей, которые запросто можно назвать недостатками, мы решили отметить другой термоинтерфейс, Arctic Cooling MX-1, аналогичной наградой, ModLabs.net Certified Hardcore:

Он намного больше напоминает привычные термопасты, нежели «жидкий металл», широко распространен и почти не имеет недостатков.
Продукт TITAN COMPUTER CO. LTD., Nano Grease TTG-30030, благодаря массовой доступности, демократичной стоимости и очень высокой эффективности заслужил награду ModLabs.net King of the Hill:

Напоследок необходимо акцентировать внимание на том, что перед Вами - четкий сравнительный тест множества термоинтерфейсов по единой методике, на стабильном источнике тепла в одних и тех же условиях.
Мы не можем со 100%-ной уверенностью говорить об истинности или объективности полученных результатов, как не можем говорить и о достоверности тестов на реальном центральном процессоре. На многих реальных системах результаты немного разнятся ввиду изменчивости условий и влияния множества сопутствующих факторов на сам процесс исследования, поэтому сделать однозначное и единственно верное заключение не представляется возможным.
Как бы там ни было, а полученные результаты наглядно демонстрируют разницу между отдельными термоинтерфейсами, и их не стоит оставлять без внимания. Мы приложили все силы, чтобы представить Вам субъективное отображение объективной истины об эффективности различных теплопроводных паст!

Читателям необходимо помнить, что во многом повторение результатов, полученных на тестовом стенде, в случае тестов на центральном процессоре будет зависеть от архитектуры последнего, особенностей встроенного термодатчика, и в первую очередь от уровня тепловыделения. Так, при TDP=35 Вт разница между лучшими и худшими пастами будет очень небольшой (один-два градуса), и лишь при увеличении данного показателя (особенно при разгоне мощных CPU) проявит себя в максимальном объеме.

Надеемся, что теперь у тех, кто раньше даже не представлял себе о существовании в его компьютере вещества, именуемого термопастой, появились некоторые поводы для размышлений, подкрепленные соответствующей тестовой базой.
Правда, совсем не обязательно сразу же после прочтения данного материала снимать крышку системного блока, демонтировать систему охлаждения и менять то вещество, которое изначально было намазано на теплорассеиватель процессора. Необходимо трезво взвесить все «за» и «против», и подумать, есть ли действительно практическая надобность в таком ходе. Тем, кто эксплуатирует свой компьютер в номинальном режиме, тревожиться не о чем, даже если сборщик использовал самый худший термоинтерфейс (правда, бывают случаи, когда вроде бы квалифицированный инженер уважаемой компании не то что термопасту на крышку процессора не наносит, а даже забывает снять защитную полиэтиленовую пленку с основания системы охлаждения!).
Тем же, кто действительно переживает за каждый лишний градус на процессоре, и/или же занят выжиманием последних мегагерц из любимого железа, при поиске определенного термоинтерфейса необходимо учитывать в первую очередь свои потребности и фактическую доступность какой-либо пасты. Факторы, которые будут способствовать покупке – легкость нанесения и смывания, и, конечно же, цена.

Также хотелось бы отметить, что работать с термоинтерфейсами не опасно, если Вы только иногда используете эти вещества, а не имеете дела с ними круглосуточно. При нанесении/удалении паст будет не лишним иметь под руками спирт и салфетки. По коже термоинтерфейс желательно не размазывать, ведь в некоторых случаях слишком большое количество определенного вещества может вызвать аллергическую реакцию, а вот омоложение организма - вряд ли :)
Повторяя ставшую уже классической реплику, напоследок скажем: если у Вас возникнет желание поменять систему охлаждения, сначала стоит спросить самого себя: «...а, может, для начала будет лучше просто сменить термоинтерфейс?».

Термопасты Arctic Ceramique, Arctic Cooling MX-1 и Coollaboratory Liquid Pro предоставлены интернет-магазином PCForsage.

Отзывы, пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.
