Молодая и амбициозная компания Reeven уже успела пробежаться по миру своими новинками, которые продемонстрировали высокую эффективность, отличный дизайн и выставили им привлекательный ценник. И пока остальные вендоры не думают брать нового оппонента в серьез, новички для продвижения свой продукции на рынке продолжают выпускать качественные и интересные модели. И не только такая мотивация заставляет разработчиков двигаться дальше.

В прошлом материале мы познакомились с панелью-контроллером Reeven Six Eyes II, которая нам очень понравилась. И как вы можете судить по названию – в новинке осуществляется управление сразу до шести вентиляторами. В сегодняшней статье мы рассмотрим старшую модель компании – это реобас Reeven Four Eyes Touch. Разработчики пошли на некоторые компромиссы, поэтому число управляющих устройств уменьшилось с шести до четырех. Но не начинайте думать о героине обзора строже, я же постараюсь вас убедить, что «меньше не значит хуже» :).

Упаковка и комплект поставки

Панель Reeven Four Eyes Touch поставляется в миниатюрной упаковке с темной полиграфией по всей площади. На лицевой стороне разработчики разместили изображение виновника торжества, а само название напечатано старинным шрифтом. Помимо этого, здесь же находится перечень основных возможностей новинки:

• Панель с сенсорным управлением;
• Четыре канала для управления вентиляторами;
• Семь сменных цветов подсветки;
• Мощность на каждый канал составляет 2.5 А (30 Вт).

На обратной стороне нашлось место детальной инструкции по установке и использованию реобаса. По торцам коробки разработчики нанесли дополнительную информацию, среди которой характеристики устройства, перечень комплекта поставки и изображения всех видом подсветки с маркерами и подписями.

Reeven Four Eyes Touch помещено в центре упаковки в мягком материале, и изолировано в пакете-антистатике. Комплектация прячется здесь же. В нее входят:

• Инструкция пользователя с изображениями и подписями;
• Четыре удлинителя для подключения вентиляторов;
• Пять удлинителей для подключения термопар;
• Набор болтиков для крепления и квадратики скотча для термопар.

Внешний вид и эргономика

Новинка в лице Reeven Four Eyes Touch представляет собой панель полуоткрытого типа формата 5.25 дюйма и имеет размеры 148 х 42 х 100 мм. Все устройство имеет корпус из толстого пластика и представлено пока в одной цветовой гамме.

Лицевая сторона представляет собой единый сенсорный дисплей, разделенный контурами пластика на семь зон, верхние четыре их которых отводятся под отображение температуры и скорости вращения вентиляторов, а нижняя (слева-направо) – смены градусов на фаренгейты (и обратно), скролл-бар и изменения цвета подсветки совмещенной со сбрасыванием настроек. Сама рамка имеет немного рельефную поверхность.

В нижней части на основании панели нашлось место наклейке с указанием модели и страны производителя.

Остальная часть корпуса Reeven Four Eyes Touch открыта для демонстрации, что упрощает подключение периферии, но не защищает саму печатную плату от других воздействий. Для некоторых пользователей это будет важный параметр, мы лишь отметим ребро жесткости в нижней его части.

Модель Reeven Four Eyes Touch как и своя предшественница не поддерживает PWM-управление вентиляторами, довольствуясь лишь четырьмя обычными 3-pin разъемами. Питание новинки осуществляется с помощью одного разъема SATA, а входное напряжение регулируется с помощью линий 5 В и 12 В. Именно они и отвечают за выходное напряжение, подаваемое на вентиляторы: к слову реобас делает это в диапазоне 3.7-12 В. Выходная мощность каждого из канала составляет 2.5 а или 30 Вт. В прошлом материале камрад kim55 уже проверял как качественно происходит их работа и был приятно удивлен. Область измеряемых температур для термопар находится в диапазоне от 0 до 99*С, а скорости вращения вентиляторов – от 0 до 9990 об/мин.

Помимо описанных разъемов 3-pin на задней части печатной платы имеются один джампер для отключения внешнего спикера и четыре коннектора для термопар. Пару слов о динамике: он активен одиноким пиком в случае нажатия на сенсорную панель и вызова интересующей вас функции, а также при внеплановой остановке вентилятора, которому, к примеру, стало мало входного напряжения: здесь уже он будет сигнализировать о неисправности до тех пор, пока вы ее не устраните. Спикер очень громкий, и если вы сидите не в наушниках, то его назойливое пиканье начинает обращать внимание на себя даже самого уравновешенного человека. И это первый недостаток модели, благо его можно отключить.

В комплекте с панелью прилагается пять термопар для подключения к устройству. Для четырех есть собственные разъемы, а вот для пятой места не нашлось, так что ее можно считать запасной. Для удобства пользования на печатной плате все коннекторы имеют буквенно-числовой код, так что понять, что за чем следует и где будет отображаться на дисплее быстро учишься, и вопросов не возникает.

Стоит отметить что и все удлинители имеют подписи на своих разъемах. Конечно нет никакой разницы в каком порядке вы будете их подключать, но перфекционисты оценят данный шаг разработчиков на ура!

Тестирование

Нашлось место и небольшому тестированию Reeven Four Eyes Touch, которое в моем случае заключалось в подключении всех имеющихся в моем системном корпусе вентиляторов. Они были представлены моделями:

• Канал №1 – 120 мм вентилятор Floston Red Impeller 120Q;
• Канал №2 – 135 мм вентилятор Zalman ZM-F4;
• Канал №3 – 140 мм вентилятор Thermalright TR-TY140;
• Канал №4 – 200 мм корпусный вентилятор от CM HAF 922.

Первое подключение вентиляторов сопровождается тишиной и лишь после сброса настроек они определяются панелью и вначале работают на полную мощность при 12 В. Далее следует их ручная регулировка, полоса, она же скролл-бар, подсвечивается для более удобной индикации и настройки, по завершению вертушки как ни в чем не бывало выполняют свою задачу.

На каждом шаге, коих было всего 7 на число уровней подсветки, с помощью скролл-бара устанавливалась скорость вращения в процентах для каждого из них.

Первый этап: 20% / 20% / выключен / выключен.

Второй этап: 35% / 35% / 20% / 15%.

Третий этап: 45% / 45% / 35% / 30%.

Четвертый этап: 55% / 55% / 50% / 45%.

Пятый этап: 75% / 75% / 65% / 60%.

Шестой этап: 90% / 90% / 80% / 80%.

Седьмой этап: 100% / 100% / 100% / 100%.

Из положительных моментов стоит отметить, что при подключении термопары для своего канала скорость вращения вентилятора к ней привязывается, и вы можете не только регулировать самим работу вертушек, но и предоставить всё автоматическим алгоритмам. Температурные показания выставляются также с помощью выбора нужного устройства на дисплее, нажав на верхнюю ее часть. Значения регулируется в диапазоне 40-90*С.

При эксплуатации снимались показания температуры и самой печатной платы пирометром Fluke 59 MAX. В ходе тестов цифры больше 45*С на чипах и микросхемам мною отмечены не были, чего не скажешь о моем прошлом реобасе Zalman ZM-MFC1 Combo, у которго при минимальной скорости вращения вентиляторов, когда ложится максимальная нагрузка на резисторы, они грелись до 70*С. Дополнительно были проверены термопары из комплекта, а результаты сравнимы с тем же пирометром. По итогам стоит отметить, что результаты были схожи, а погрешность редко переваливала за 0.3*С.

Заключение

Сейчас сложно с уверенность сказать начинается или заканчивается эпоха панелей-контроллеров или, если говоря проще, реобасов?! Но можно твердо говорить о том, что они до сих пор пользуются спросом у пользователей и они постоянно выбирают актуальную и функциональную модель. Конечно современные материнские платы имеют до шести разъемов для вентиляторов и умеют ими управлять, однако, делают они это не всегда грамотно и порой не могут преодолеть порог в 40% (к примеру, 30% и ниже), что для типичного 120 мм вентилятора со скоростью вращения 2000 об/мин составляет 800-900 об/мин, что еще по уровню шума не совсем тихо. Вот тут реобасы и незаменимы!

Reeven Four Eyes Touch нам понравился за свои технические характеристики и хорошую функциональность. Модель продемонстрировала высокие результаты по итоговым тестам, не подвели и термопары из комплектации, результатам которых можно доверять. Из спорных моментов стоит лишь отметить, что новинка имеет всего четыре разъема под вентиляторы, а не шесть или хотя бы пять, но данный казус решается очень просто – покупкой разветвителей. Только жаль, что их разработчики не положили в коробку. А в остальном перед нами добротная модель от молодой компании, которая на первых шагах старается не упасть в грязь лицом.

Комплект поставки, внешний осмотр

Мы уже рассматривали необслуживаемые системы водяного охлаждения всех основных формфакторов. В данном случае к основным вариантам я приписываю модели использующие радиаторы с различным количеством привычным для всех «стодвацаток». В одном из последних обзоров, когда мы анализировали производительность увеличенной до 360 миллиметров DeepCool Captain, было однозначно видно, что размеры радиатора очень здорово отражаются на общей эффективности системы. Но в случае с упомянутым капитаном сразу возникает вопрос, в какой корпус устанавливать сего богатыря? Не в каждом варианте есть посадочное место для данного формата.

Как ни странно, большинство современных корпусов располагают посадочными местами для двух 140 мм вертушек. Жаль, но не все производители начали использовать данный формфактор. В грубом расчёте, при прочих равных условиях можно сказать, что 280-мм радиатор почти догоняет 360 миллиметровый вариант по рабочей площади. Но как мы знаем, равные условия почти не встречаются на конкурентном рынке, поэтому предлагаю рассмотреть представителя 280 мм необслуживаемых водянок - Corsair Hydro H110i GT и узнать, насколько хорошо сей представитель будет справляться со своими обязанностями.

Corsair Hydro H110i GT поставляется в упаковке обычных размеров, она располагает хорошо читаемым названием и перечнем технических характеристик. Внутри все аккуратно располагается в картонной форме и завернуто в отдельный пакет. Комплект поставки не блещет оригинальность, в нем есть все необходимое для установки и дальнейшего использования всех функций системы. В частности можно отметить наличие кабеля для задействования технологии Corsair Link.

Как и ожидалось, в комплекте обнаружено два вентилятора с длинной ребра в 140 миллиметров и стандартной высотой в 25миллиметров. Оба носят маркировку SP140L High Torque -это представители собственных разработок Corsair. Заявленные обороты крыльчатки находятся в диапазоне 600-2100 об/мин. Насколько хороши окажутся вертушки в купе с основным блоком мы узнаем в ходе тестирования

Конструктивно Corsair H110i GT ни чем не отличается от иных не обслуживаемых систем замкнутого типа. Шаблон разработки стандартный: универсальная ватерблок-помпа, пара соединительных шлангов и радиатор. Однако в конструкции есть весьма интересные подходы реализации, давайте разберёмся какие.

Визуально H110i GT на мой взгляд выполнена в строгом дизайне, прямые углы радиатора, массивные шланги и массивность черного цвета. Конечно, есть еще несколько вставок серого цвета.

Как и упоминалось, размеры радиатора являются одной из отличительных особенностей данной модели, в миллиметрах они составляют 140x322x27 миллиметров. При этом его основополагающая конструкция весьма стандартна: рабочее тело выполнено обычной гофрирований фольгой и перенимает тепло от четырнадцати каналов.

Плотность рабочего тела находится на среднем уровне, здесь нет явно плотного расположения. Учитывая воздушный поток от вертушек, продуваемость должна быть весьма сбалансированной. Забыл упомянуть, что радиатор изготовлен из алюминия, похоже Corsair оставляет запас производительности на будующие года.

Приятным бонусом является наличие небольших расширительных камер, которые находятся на обоих торцах радиатора. В теории их наличие должно способствовать более равномерному распределению потомка между всеми каналами радиатора, а так же увеличить объем жидкости внутри контура. На ранее упомянутых вставках есть логотип производителя

Для подключения шлангов используется пара фитингов с проволочным фиксатором шланга. Конечно, более подробное описания способа их крепления можно привести только после разбора всей системы :).

Фланги по всей длине, которая составляет 400 мм, располагают тканевой оплеткой и выполнены с внушительным внешним диаметром в 14 мм. Забегая вперед, можно сказать, что при стандартной установке диаметр шлангов предотвращает возможность перегиба шлангов. Дополнительно отметим, что внутри системного блока такие шланги выглядят попросту внушительно.

Блок-помпа выполнена в классике жанра не обслуживаемых систем. Здесь нет отверстий для дозаправки или каких-либо новаторских решений. Конечно, дизайн был пересмотрен по отношению к предыдущим вариантам, например Corsair H100i. Примечательным дополнением стало наличие RGB-подсветки.

На помпе присутствует разъем для подключения кабеля технологии Corsair Link, так же есть выход небольшого спикера.

Коннекторы для подключения вентиляторов, ранее располагающиеся на помпе, теперь вынесены концевиками при помощи небольшого кабеля. Их наличие позволит управлять вентиляторами при помощи приложения Corsair Link. Переехал на выносной кабель и разъем для подключения основного питания, он привычно выполнен в SATA-формате.

Основание при транспортировке защищено крышечкой и содержит слой одноразовой термопасты. Крепление шлангов к ватерблок-помпе выполнено аналогично радиатору – с массивными проволочными накрутками. Как и у большинства представителей место подключения шлангов вращается, что дает небольшой бонус к аккуратности во время установки.

Тест на ровность основания выявил небольшой завал угловых зон, что с учетом площади тепло распределительной крышки процессора не является критичным моментом. В целом качество обработки предполагает отсутствие следов фрезы, н опри этом зеркальность тоже не наблюдается.

Итоговый отпечаток термопасты оказался не самым идеальным – наблюдаются некоторые перепады остаточного уровня термопасты. Здесь стоит отметить хороший уровень прижимной силы, благодаря ему выдавливается максимальное количество лишней термопасты.

Далее мы переходим к процессу установки и тестирования.

Установка и тестирование

Для установки и дальнейшего тестирования был использован тестовый стенд в основе которого лежит материнская плата MSI Z97 MPOWER MAX AC. Сам процесс установки полностью аналогичен оному в системе Corsair H100i. Сборный бекплейт, который в плотную не фиксируется к материнской плате и располагает небольшим запасом. Идеальные, если позволите, прижимные пластины с использованием магнитов позволяют удобно и быстро собрать систему. Комплект крепления позволяет установить систему на все актуальные сокеты:

• Intel: LGA 1150, LGA 1151, LGA 1155, LGA 1156, LGA 1366, LGA 2011, LGA 2011-3.
• AMD: AM2, AM3, FM1, FM2;

После установки ватерблок-помпа занимает стандартное пространство в районе сокета, помех для установки оперативной памяти не наблюдается. В логотипе производителя и выемках пластиковых вставок появляется подсветка. Как по мне кабель Corsair Link может помешать в эталонно чистых сборках так как он достаточно заметный, его будет достаточно сложно спрятать.

Для тестирования данного семпла мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000$
• Microsoft Windows 8.1 Professional.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4000МГц при напряжении 1.30В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами MSI Command Center и Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

Штатный функционал утилиты Corsair Link позволяет регулировать обороты помпы. Мы пытались провести температурные замеры на доступных режимах работы, но разница в показателях находилась в рамках погрешности. Далее были интересны шумовые характеристики помпы в различных режимах. На расстоянии привычных 30 сантиметров шумомер так же не фиксировал различий, но на слух они были. Было решено провести замер с расстояния 5 сантиметров от помпы, результаты замера приведены на диаграмме.

Итак, подведение итогов хочется начать с анализа результатов. Здесь Corsair H110i GT демонстрирует очень внушительные показатели производительности, а именно во всех режимах работы она превосходит вариант с трехсекционным радиатором DeepCool Captain 360. Но самой главной победой является опережение Corsair H100i на десять градусов в тихом режиме работы!

Как видим инженеры Corsair подготовили хороший вариант для пользователей, нацеленных на тихие и производительные системы, ведь именно для этого приобретаются необслуживаемые водяночки? Конечно на максимальных оборотах штатные вентиляторы по-прежнему звучат не очень тихо, возможно Corsair необходимо изначально ориентироваться на более тихую сборку.

При полученных результатах, можно констатировать факт того, что система с 280 мм радиатором вполне может обогнать варианты с более массивными 360 мм вариантами – главное сбалансированно подойти к подготовке всех элементов. И здесь Corsair однозначно закалывает задел на будущие: использование медного радиатора и более качественная обработка основания явно позволят еще больше поднять планку производительности.

Отдельно отметим наличие RGB – подсветки и поддержку технологии Corsair Link. Эти пункты позволяют еще немного расширить список пользовательских возможностей Corsair H110i GT и выдвинуться вперед не только в плане производительности.

Недавно мы говорили о реобасе Reeven SIX EYES II, он относится к классическим представителям устройств этого типа: ручная регулировка, контроль оборотов и наличие температурных датчиков. По результатам знакомства мы пришли к выводу о том, что такой вариант хорошо подойдёт для пользователей с желанием ручного контроля своей системы.

Ручные «крутилки» это хорошо, но сейчас множество устройств перешли или заканчивают переход на сенсорный режим управления. Конечно, реобасы с сенсорным управлением существуют на рынке не первый год, но сейчас вариант их использования кажется глазу более привычным. Насколько это функционально удобно, предлагаю узнать на примере GELID SpeedTouch 6, попутно рассмотрев особенности его изготовления.

SpeedTouch 6 поставляется в небольшой картонной упаковке, на её лицевой панели есть фотография устройства и явно читаемое название поставляемой модели. Обратная сторона располагает перечислением технических характеристик и основных отличительных элементов.



Внутри упаковки мы можем обнаружить сам реобас, набор болтов для его крепления, небольшую инструкцию и кембрик в виде наклейки от производителя. К функциональной части комплекта относится шесть удлинителей для подключения вентиляторов, и восемь термопар. Количество термопар немного удивляет, похоже, в нашей версии парочка оказались по ошибке, но мы и не против :).

Штатные провода удлинители не располагают оплёткой. В целом их строение можно назвать достаточно жёстким. Длина каждого удлинителя составляет 600 миллиметров, что достаточно для скрытной проводки в пределах стандартных компьютерных корпусах. К подключению возможны 4pin и 3pin вентиляторы.

SpeedTouch 6 выполнен в форм-факторе 5.25"- устройства, что позволяет установить его в максимальную массу современных корпусов. Конечно, существуют миниатюрные решения без 5.25 отсеков, но это не единственный фактор, где минималистичные системы накладывают свои ограничения.

Лицевая панель выполнена из алюминиевого сплава и располагает анодированным покрытием, что в сочетании с небольшой вставкой под хром придаёт «шестому» очень добротный внешний вид. В нижнем углу находится логотип производителя. Иных вариантов маркировок и особенностей не предусмотрено. Кстати, хорошо видимые элементы сенсора на экране проявили себя при использовании фотовспышки, при повседневном освещении их визуальное наличие минимизируется.

Внутренняя составляющая не имеет каких-либо защитных функций и предоставляет полный доступ к печатной плате. Возможно, для некоторых пользователей отсутствие защиты играет роль, для меня это не столь важно. Сравнить с тем же Reeven SIX EYES II, все почти полностью сопоставимо, только не хватает нижнего ребра жёсткости.

Однако, при отсутствии выше упомянутого ребра, целостность конструкции и фиксированное расположение боковых «ушек» нельзя назвать полностью монолитным. Все же есть небольшой люфт, а это замечается при установке - необходимо их придерживать.

Ушки крепления располагают тремя парами крепёжных отверстий.

На основной печатной плате все реализовано довольно обыденно. Есть разъем подключения питания, который при помощи переходника запитывается на 4-контактный Molex. Разъёмы вентиляторов трехпиновые и находятся в разных углах платы, чего нельзя сказать о подключении термопар, они идут сплошняком без явного указания первого и шестого канала.

Как мы понимаем, к подключению доступны шесть каналов. Заявленная мощность на каждый канал составляет 30W. Регулировка оборотов осуществляется при помощи регулировки напряжения в диапазоне от 5V до 12V.

В целом к внутреннему строению есть только один явный вопрос: крепление шлейфа тач-сенсора выполнено в очень открытом варианте, рекомендуем проявить аккуратность во время установки.

После подключения и запуска GELID SpeedTouch 6 мы обнаружили наличие одноцветной, голубой подсветки. Уровень ее яркости, возможно изменить в три степа. Сразу стоит отметить два возможных режима работы регулировки вентиляторов: ручной при помощи сенсорных ступеней и автоматический. И если с ручным режимом все предельно просто, то в автомат заложен следующий алгоритм: за основу берётся показание сопутствующий по номеру термопары, при значении 25°C напряжение составляет 6,5 Вольт, далее напряжение увеличивается согласно температуре и при 50°C составляет полные 12 вольт.

Процесс работы с SpeedTouch 6 предполагает его разблокировку. Да, после некоторого времени панель блокируется для предотвращения случайных нажатий. Далее, пользователю необходимо выбрать один из шести вентиляторов – выбор осуществляется нажатием на значок с номером. Центральная область шакалы задаёт уровень напряжения. Текущие уровни оборотов и температурных датчиков отображаются только для одной связки.

Доступна возможность полного отключения вентилятора, при этом значение показывает нулевые обороты. Стартовое напряжение при включении ПК составляет 12 вольт, а через несколько мгновений приходит в ранее установленное положение.

При подключении вентиляторов различных производителей проблем с работоспособностью обнаружено не было, обороты регулировались корректно даже на пограничных значениях. При подключении помпы EK-DDC 3.2 PWM Elite Edition выдаваемое напряжение на канале снизилось до 11,2 вольт, дальнейшие тесты по нагрузке одного канала не проводились.

Итак, если подвести краткий итог, то GELID SpeedTouch 6 позволяет пользователю регулировать режимы работы корпусных вентиляторов и помп систем водяного охлаждения. За время тестирования нами не было выявлено каких-либо ошибочных вариантов работы. Однако, некоторые особенности и «хотелки» все же возникли :).

Автоматический режим работы действительно существует и функционирует. Конечно, порой возникает желание изменить зависимость температуры и выдаваемого напряжения… Но для каналов, которые все же хочется обезопасить от возможности остановки это очень хороший вариант.

Следующий пункт заключается в отражении на экране только одной связки температуры и оборотов. У меня довольно часто возникает потребность контроля всех значений одновременно. К этой же потребности относиться необходимость разблокировки устройства – это безусловно оправданный в повседневном использовании пункт. Но в момент нахождения SpeedTouch 6 на тестовом стенде нажатие этой клавиши не всегда было интуитивным :).

Сегодня, я пришёл к выводу, что сенсорный реобас имеет место быть, но для моих целей контроля нескольких значений и частого изменений оборотов при тестировании систем охлаждения SpeedTouch 6 был не столь интуитивен в использовании. В скором времени я постараюсь узнать из-за чего сложилось такое впечатление, иные представители этого класса уже в пути.

Введение, осмотр STEROPES RC-1206

Как мы знаем, сейчас компактные системы принимают на свой борт комплектующие даже топового сегмента. Например, не так давно в новостях мелькала запись о материнской плате mini-ITX на базе сокета 2011-3, вы можете представить этого монстра? В любом случае, даже на простых конфигурациях при сборке компактной системы перед энтузиастом-сборщиком встает весьма интересная задача по организации хорошего охлаждения, которое позволит сделать систему тихой и быть может даже осуществить ее разгон.

Конечно, в некоторых корпусах можно применить небольшие башенные конструкции как NH-U9S и Noctua NH-D9L, а то и вовсе размахнуться на водянку со 120 миллиметровым радиатором. Но если речь заходит о максимальной компактности, приходится прибегать к воздушным кулерам С-образной конструкции. Однако, они тоже бывают различны: от вариантов с двумя вентиляторами до супер-компактных. Именно о некоторых компактных вариантах я и хочу сегодня рассказать.

Мы уже рассматривали один из продуктов относительно молодой компании Reeven, тогда вместе с реобасом SIX EYES II прямиком из Тайваня к нам приехала парочка BRONTES RC-1001b и STEROPES RC-1206. Начнем с того что постарше, а дальше посмотрим на младшего?

Reeven STEROPES RC-1206 поставляется в компактной упаковке, ее общий стиль не изменился относительно рассмотренного ранее реобаса. Здесь по-прежнему есть явное описание модели, перечисление технических характеристик и все те же «дымчатые узоры» которые как по мне выглядят очень и очень странно...

Внутри упаковки расположился сам STEROPES RC-1206, небольшая инструкция по установке на различные платформы и отдельный бокс с набором крепления, в нем же есть немного термопасты в мягкой упаковке. В целом все расположено аккуратно и удобно.

Итак, перед нами низкопрофильный кулер со следующими габаритами 125x60x129. Основным критерием компактности является высота в 60 миллиметров. Конструкция проста: горизонтально расположенный блок рассеивающих ребер, масса тепловых трубок для снятия тепла от основания. Дальше в деталях :)...

Учитывая специфику строения может быть установлен только один вентилятор и только «поверх» основного блока рассеивающих ребер. Вышеуказанные габариты уже включают предустановленный вентилятор.

Крепление вентилятора осуществляется при помощи двух прижимных скоб. Их снятие или установка являются не самым легким занятием. Дело в том, что натяжение установленной скобы при снятии позволяет легко «замять» ребра. Однако, в демонтаже вентилятора нет необходимости, установка осуществляется и с его участием :).

Маркировка вентилятора RM1212S20B-P. По размерам ребра перед нами обычная «стодвацатка», примечательная ее высота в 12 миллиметров. Производитель заявляет работу в диапазоне 500-2000 оборотов, на практике замеров показатели подтвердились. Крыльчатка выкрашена в насыщенно желтый цвет, он является визитной карточкой продуктов компании, но может подойти не к каждой системе.

Радиаторная часть состоит из алюминиевых ребер. Верхняя часть ребра, направленная к вентилятору, создает форму с небольшим «утоплением» по центру, похоже производитель применил попытку оптимизации воздушного потока.

Теперь о тех самых тепловых трубках, всего их пять! Но благодаря весьма необычному расположению может показаться, что их больше. Особенность расположения заключается в том, что для трех ТТ в месте контакта с основанием фиксируется не край, а середина. В итоге края пусть и с небольшим смещением, но выходят по разные стороны от основания.

Таким образом, алюминиевые ребра равномерно «нанизываются» на пять тепловых трубок, после этого три тепловые трубки походят область основания и прижимаются к ребрам с внутренней стороны.

Идея с использованием одной тепловой трубки «на двух фронтах» выглядит весьма интересно. Однако, лично у меня к ее реализации возник один вопрос… Все мы знаем, что у любого вентилятора в области расположения мотора находится мертвая зона. Иии именно на эту самую зону Reeven «навешали» все то, что только можно представить.

Здесь вам и усиление площади контакта путем «двунаправленности» тепловых трубок, конечно же небольшой блок алюминиевых ребер над основанием, а еще именно сюда идут центральные тепловые трубки, которые располагаются в самой горячей точке теплосъемной крышки.

Конечно, данные пункты основаны на логических рассуждениях. Жаль, но мы не можем просто так взять и изменить расположение тепловых трубок для проверки рассуждений… Но вот протестировать общие показатели имеющейся эффективности всегда пожалуйста!

Давненько, я не видел зеркальных оснований, здесь Reeven порадовали. Изображение не четкое лишь по тому, что используется технология так называемого конусообразного основания. Таким образом производитель старается увеличить силу прижима в центральной области

Забегая в перед, при проверке качества прижима, мы получили весьма интересный результат. В центральной области наоборот наблюдался не столь хороший прижим, нежели по краям. Но если говорить в целом, то качество прижима оказалось очень хорошим, конечно этому поспособствовали несколько факторов во время установки.

Сам процесс установки начинается со сборки прижимных пластин. Для платформы Intel необходимо выбрать расположение сокета и зафиксировать ушки. Понравилось, что ушки фиксируются небольшими болтами, получается эдакая монолитная конструкция.

Далее прижимные пластины фиксируются на основании радиатора, теперь все готово к установке. Непосредственный процесс крепежа не предполагает использование бекплейта, поэтому радиатор «накрывает» процессор и при помощи четырех болтов STEROPES RC-1206 притягивается к плате.

Так же как и ровное основание, ко мне давно не попадали варианты кулеров без бекплейта. Конечно, в какой-то мере болты имеют ограниченный ход, но до этого момента текстолит платы успевает изрядно прогнуться. При установке рекомендую равномерно протянуть болты руками – не маленькая шляпа позволяет это сделать, а далее немного подтянуть отверткой. Отпечаток термопасты, отраженный ранее, получился именно при таком подходе.

В одном из вариантов расположения STEROPES RC-1206 накрывает слоты оперативной памяти, поэтому я расположил его именно так как отражено на фото.

Далее, мы переходим к знакомству с младшей моделью.

Осмотр BRONTES RC-1001b, Тестирование, Выводы

Далее мы пробежимся по основным пунктам в конструкции BRONTES RC-1001b. Как всегда все начинает с упаковки, она здесь почти полностью идентична, отличия затронули назван е и характеристики.



Комплект поставки так же включает в себя набор креплений и мягкий тюбик термопасты. Крепление BRONTES RC-1001b примечательно совместимостью с сокетом AM1, для которого в момент анонса не было предложений помимо штатного или самодельного варианта.

На первый взгляд визуально RC-1001b не сильно отличается от своего старшего собрата - это способствует идентичность конструкции и одинаковое цветовое оформление установленного вентилятора.

Однако, основное различие заключается в габаритах, на RC-1001b установлен вентилятор с размером ребра в  100 миллиметров, высота остается прежней. Радиатор соответствует вентилятору и немного уменьшен в размерах.

Полный габариты составляют 105x59x114 миллиметров, при этом вес уменьшился до 325 грамм. Как видим, в части высоты, оба представителя упираются в 60 миллиметров, поэтому показатели компактности равны.

Следующими пунктом, на этот раз различающим образцы является количество тепловых трубок, теперь их четыре.

Все тепловые трубки используют стандартное расположение, от основания к рассеивающим ребрам, без каких-либо проходящих вариантов.

Для придания жесткости конструкции применяются пара направляющих спиц, они выходят из основания и крепятся к нижней части рассеивающих ребер. Решение очень хорошее, ранее мы уже видели С-образные варианты, в которых тепловые трубки не справлялись с нагрузкой и радиатор деформировался.

Область контакта медной пластины основания, тепловых трубок и небольшого радиатора пропаяны, но количество припоям могло быть увеличено – для заполнения всех полостей.

Штатный вентиль носит маркировку RM1012S22B-P, согласно заявленным характеристикам рабочие обороты могут варьироваться в диапазоне 650 ~ 2200. Крыльчатка по-прежнему располагает насыщено желтым цветом и хорошо контрастирует с обычным железом.

Подход к выполнению грани рассеивающих ребер полностью аналогичен STEROPES RC-1206: есть небольшое утопление в центре, наверное это является фишкой производителя и будем надеяться действительно увеличивает эффективность.

Основание выполнено аналогично: с хорошей обработкой и конусообразной серединой.

В части крепежа подход тоже не изменился, хорошо фиксируемые направляющие и отсутствие бекплейта.

Установленный BRONTES RC-1001b на материнскую плату ASUS Z170 Pro Gaming визуально не слишком отличается от своего старшего собрата STEROPES RC-1206. Функционально взаимодействие с компонентами платы тоже не выходят на новый уровень.

Вы правильно заметили, что при проверке качества основания, отпечаток термопасты не был указан. Здесь я еще раз хочу обратить ваше внимание на процесс установки, есть большая вероятность перетянуть один из болтов немного больше и в итоге получить перекос при установке. В таком случае качество прижима явно уменьшается, будьте внимательны.

Для тестирования двух собратьев сегодняшнего обзора мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K (Turbo - выключена);
• Видеокарта: MSI GeForce GTX 960 GAMING 2G
• Материнская плата: ASUS Z170 Pro Gaming;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4000МГц при напряжении 1.152В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.5, температура процессора контролировалась утилитой Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

Как видим, для тестирования сегодняшних представителей мы использовали процессор с не самым маленьким тепловым пакетом. Однако, оба представителя Reeven справились с поставленной задачей, конечно процессор был почти в штатном режиме, сейчас расскажу почему.

Изначально хотелось сравнить насколько модели RC-1001b и RC-1206 отличаются друг от друга в плане производительности. Именно на таких частотах процессора младший BRONTES в бесшумном режиме смог поддерживать адекватную температуру. В то время как у STEROPES судя по графикам температур, остался очень и очень приличный запас прочности.

Если вы планируете собрать бесшумную систему, вам обязательно придётся понижать обороты вентилятора как минимум до 1200 prm, поэтому рекомендуем обращать внимание на показатели с минимальными уровнями оборотов.

BRONTES RC-1001b подойдет вам при условии того, что основе системы лежит «холодный» процессор, например на базе AM1. STEROPES RC-1206 позволит охладить более серьезные процессоры и даже осуществить их разгон: Intel Core i5 6600K смог работать в режиме 4400 Мгц 1.248v при оборотах в 1500 prm с температурой в пределах 73°C.

Будем надеяться, рассмотренные сегодня представители доберутся до отечественного рынка и при этом их ценовая планка будет конкурентно способной, так как качество их изготовления достойно внимания. В целом, хотеться придраться лишь к отсутствию бекплейта, его наличие однозначно бы улучшило качество прижима и сделало процесс установки более простым.

Комплект поставки, внешний осмотр

На данный момент необслуживаемые системы водяного охлаждения предлагают пользователю интересный набор характеристик. Производители уже набили руку в подходах к их проектированию и изготовлению, поэтому явных казусов, которые можно было увидеть несколько лет назад среди именитых производителей уже не найти.

Однако, каждый ранее протестированный мной экземпляр вел себя совершенно по разному. Наиболее показательными являются моменты с отражением слабых мест. Например, процессор уже перешагнул отметку в 80 градусов, а поток воздуха из радиатора теплее не стал. Это может говорить о не самом удачном ватерблоке.

В целом именно ватерблок и радиатор являются основными компонентами, которые формируют производительность. Скорость потока, диаметр шлангов, конечно, тоже играют свою роль, но не столь важную.

Как правило, версии охлаждения от одной линейки производителя компонуются совершенно идентичными блок-помпами, шлангами, комплектом крепежа и поставки, даже конструкция радиатора одинаковая. Но вот размер радиатора, как раз-таки и служит той разницей, которую производитель предлагает пользователю. Такое разделение кажется весьма логичным, водянщики собирающие систему самостоятельно, давно знают, что эффективность радиатора напрямую влияет на показатели системы и прогнозируемые рабочие температуры.

Ранее, мы уже знакомили вас с вариантом AIO системы Captain 240от DeepCool. Как показывает статистика отзывов, данный вариант очень хорошо разошелся по отечественному рынку. Сегодня, предлагаю познакомиться с другим представителем серии капитанов, имеющих в подчинении более массивную «баржу» в виде 360-миллиметрового радиатора. Давайте узнаем, есть ли отличия в их и в целом оценим производительность данного экземпляра. Вахтенный, готовимся к отходу!

DeepCool Captain 360 поставляется в вытянутой упаковке, здесь свою роль играет радиатор, внутри все аккуратно уложено в пресс форму. Конечно DeepCool, как некоторые из производителей не гнались за минимализмом упаковки и расположили все довольно просторно. На пределах упаковки отчётливо видно название, есть перечень технических характеристик, а более от нее и не требуется. Моторист, машины к пуску!

Внутри мы можем увидеть комплект поставки из самого блока охлаждения, трех вентиляторов, небольшого переходника для них, комплекта крепежа и шильдика от производителя. Пока изменений не выявлено, все полностью соотноситься с 240-миллиемтровым вариантом. Швартовая команда, по местам!

Сам блок, благодаря увеличенным размерам радиатора выглядит весьма габаритно. Такому «составу» по плечу не каждый перекат, в смысле корпус. Да, перед отправкой в рейс стоит уточнить наличие посадочных мест для трех 120-мм вертушек.

Начнем, пожалуй, с самого главного виновника торжества - радиатора. Во-первых, он алюминиевый, конечно это стандартная ситуация для данного класса, но использование меди улучшило бы эффективность радиатора. Толщина рабочего тела и его строение полностью идентичны варианту Captain 240. Не ругайте, если этих идентичностей будет много… Получается, что основным отличием в данном пункте является только добавочное место под еще один посадочный вентилятор. Боцман! Отдать носовой!

Рискну предположить, что мы уже нашли то самое отличие от варианта 240мм варианта. Быть может, DeepCool удивит нас еще, чем ни будь? Если и да, то это не будут применяемые шланги их длина и конструкция крепления. В целом к ним нет вопросов, но вот конструкция крепления не вызывает доверия как тактильно, так и на фотографии. Возможно, это мнение ошибочно и при учете того, что патрубки радиатора в априори не являются бронебойными, предъявлять вопросы к креплению шлангов совершенно не стоит? Палубный, фиксируй лучше!

Длинна шлангов составляет 310 миллиметров, и вы правы, отличий нет. Данных показателей должно хватить для установки внутри стандартных корпусов.

На основание блок-помпы по умолчанию нанесена термопаста, плюс вся эта конструкция накрыта защитной крышкой.

Как бы я не крутил блок-помпу, с каких бы ракурсов на нее не смотрел, а так и не нашел различий. Здесь мы видим вытянутую в высоту «кубышку» с очень красочно расположенным патрубком. На лицевой стороне есть эмблема серии производителя. Основные патрубки так же выходят сбоку и могут с легко вращаться вокруг своей оси. Штурман, мне кажется или мы здесь уже были?

Если взглянуть на блок сверху, видны задатки небольшого «реактора». В данном случае это лишь визуальные особенности, которые при включении выглядят весьма хорошо, но не несут какой-либо технологической/продуктивной составляющей.

Нужно признать, основание хоть и не зеркально, но располагает весьма качественной обработкой. Здесь не обнаруживается явных следов фрезы, даже мелкой.

Все пошло с основанием хорошо, но вот при проверке его ровности по всей горизонтальной плоскости обнаружилась равномерная выпуклость. Механик, ты опять клапана на четверочку притер???

Конечно же, последние несколько последних поколений процессоров компании Intel для сокетов 115X имеют расположение кристалла именно в этой плоскости, что может сыграть положительную роль относительно впадин и цилиндрических выпуклостей. Но вот ровное основание остается и, я думаю, будет оставаться именно тем правильным подходом.

В комплекте поставки есть три черно-красных вертушки с маркировкой GF120. Заявлены режимы работы в пределах 600-2200 об\мин, чего должно хватить для хорошей эффективности и тихого варианта.

Лично мне, очень понравилось качество вертушек. Они выполнены из немного эластичного материала, который придает им стойкость к ударам и в целом очень хорош.

Для подключения всех вентлияторов есть небольшой переходник-разветвитель. Его наличие одназначно не помешает, он позволит подключить все вентлияторы в районе радиаторов, а потом использовать например один конектор материнской платы для их управления.

Далее мы переходим к процессу сборки. Капитан, идем по графику!

Установка и тестирование

Лично я начал процесс сборки с установки штатных вентиляторов на радиатор. Комплектные болты, в отличии от некоторых вариантов отлично подходят для использования без установки в корпус. При протяжке они не задевают патрубки радиатора. При креплении, лучше всего вывести все кабеля на одну сторону, которая будет направлена на внутреннюю часть корпуса.

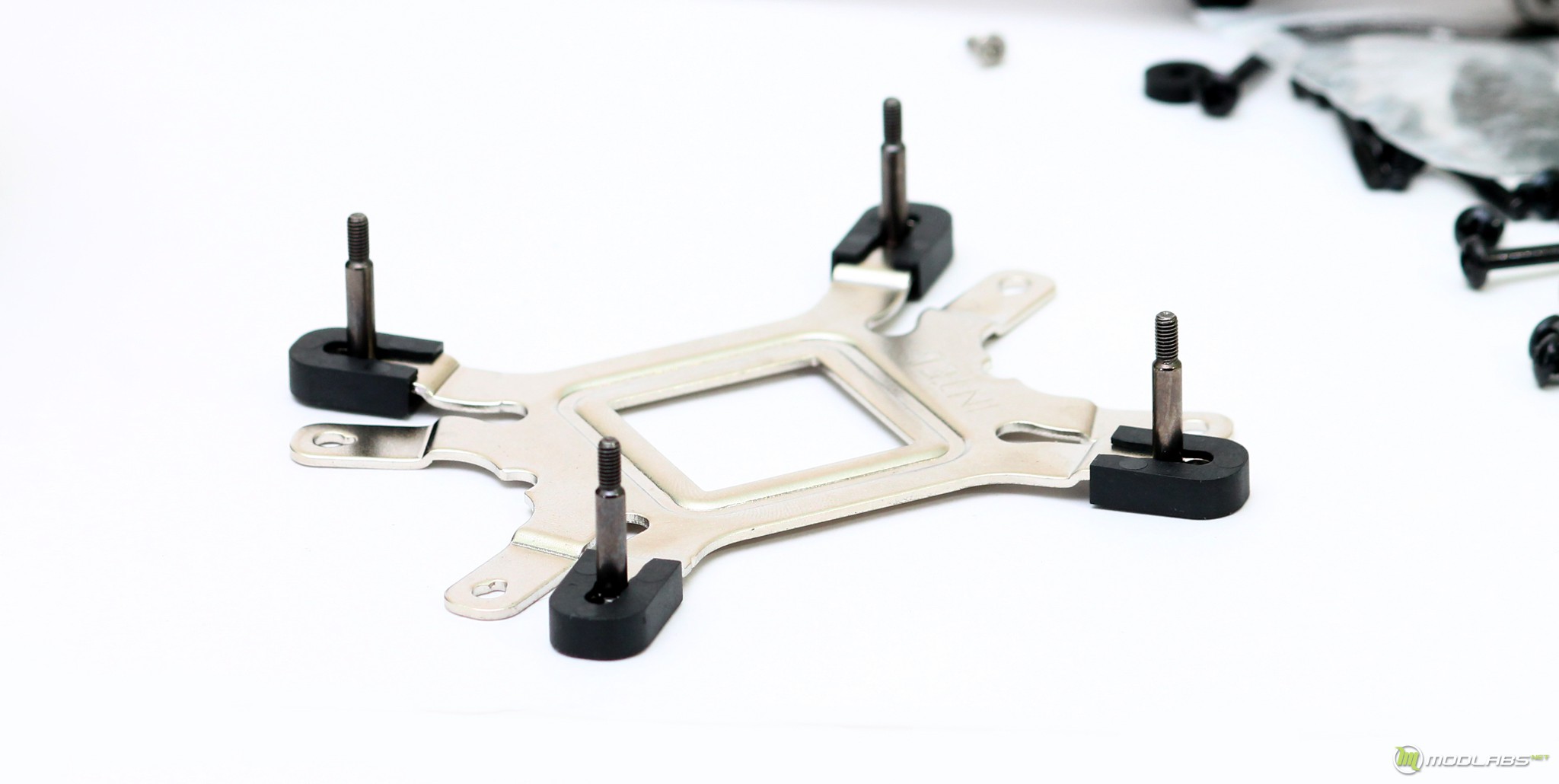

Бекплейт универсальный для всех платформ. Его сборка весьма логична: устанавливаем направляющие болты под нужный сокет и фиксируем их пластиковыми клипсами. Радует, что после фиксации собранные части не распадаются, его можно легко установить на плату. Боцман, это тебе не якорную цепь распутывать...

В зависимости от платформы, на основание блок-помпы нужно закрепить пару прижимных направляющих. Они фиксируются болтами. Место крепления выполнено из пластика, но вопросов к его прочности в данном случае не возникает.

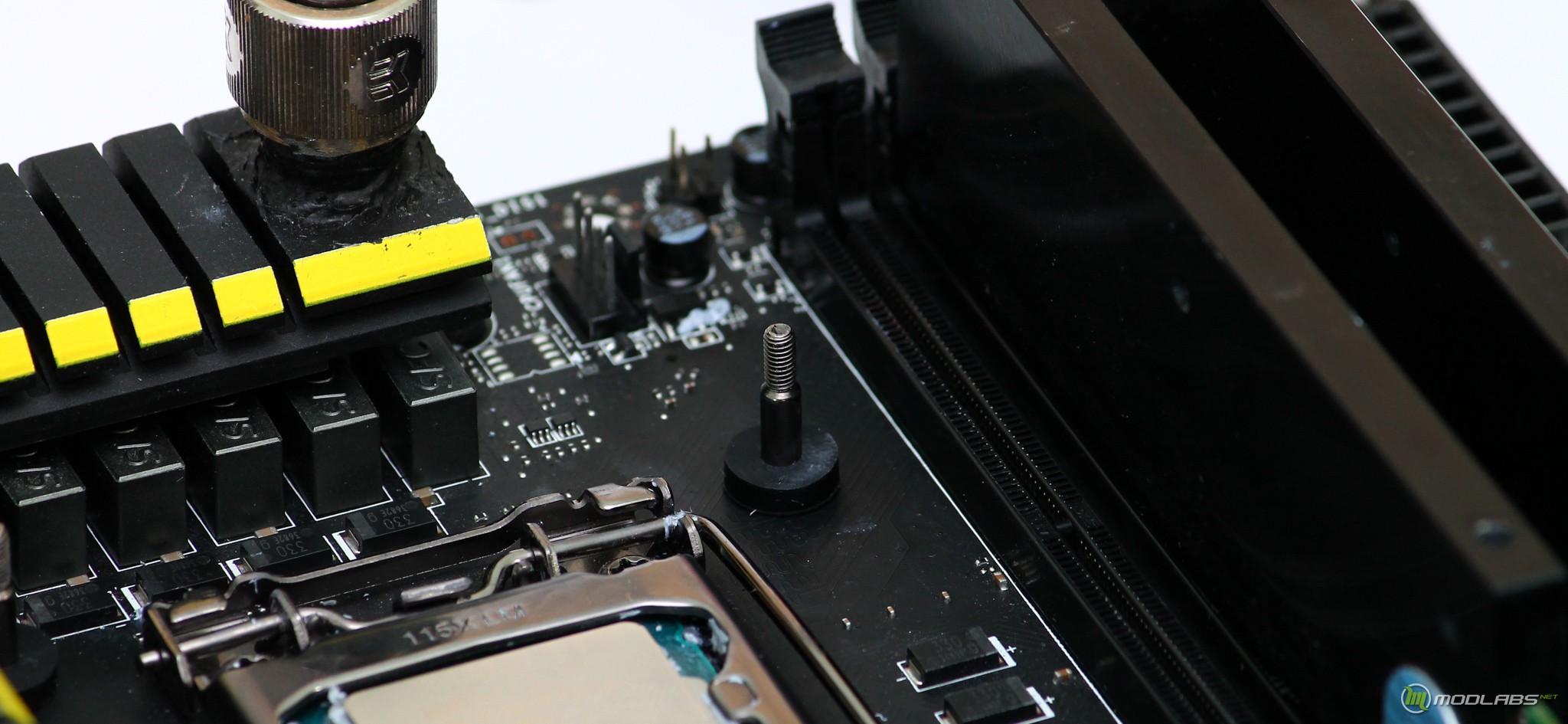

С лицевой стороны платы, фиксация направляющих болтов происходит небольшими прорезиненными шайбами, закручивать что-либо не нужно. Такой подход мы уже могли видеть и у других производителей. В целом это удобно, но при таком подходе плата не полностью фиксируется в районе бекплейта.

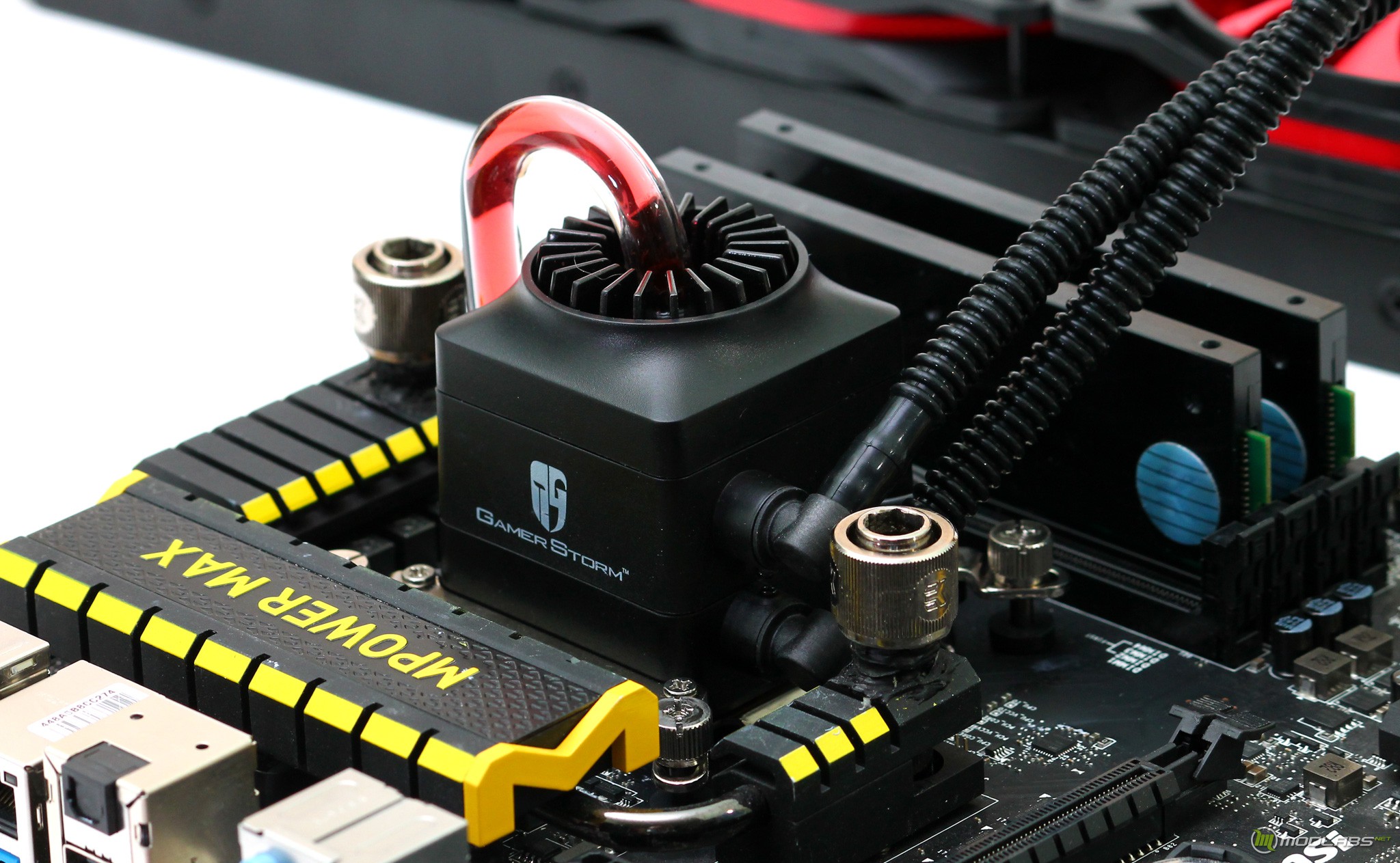

Далее использовав четыре болта с ограниченным ходом ватерблок устанавливается на процессор. Сила прижима хорошая, сдвигов не наблюдается.

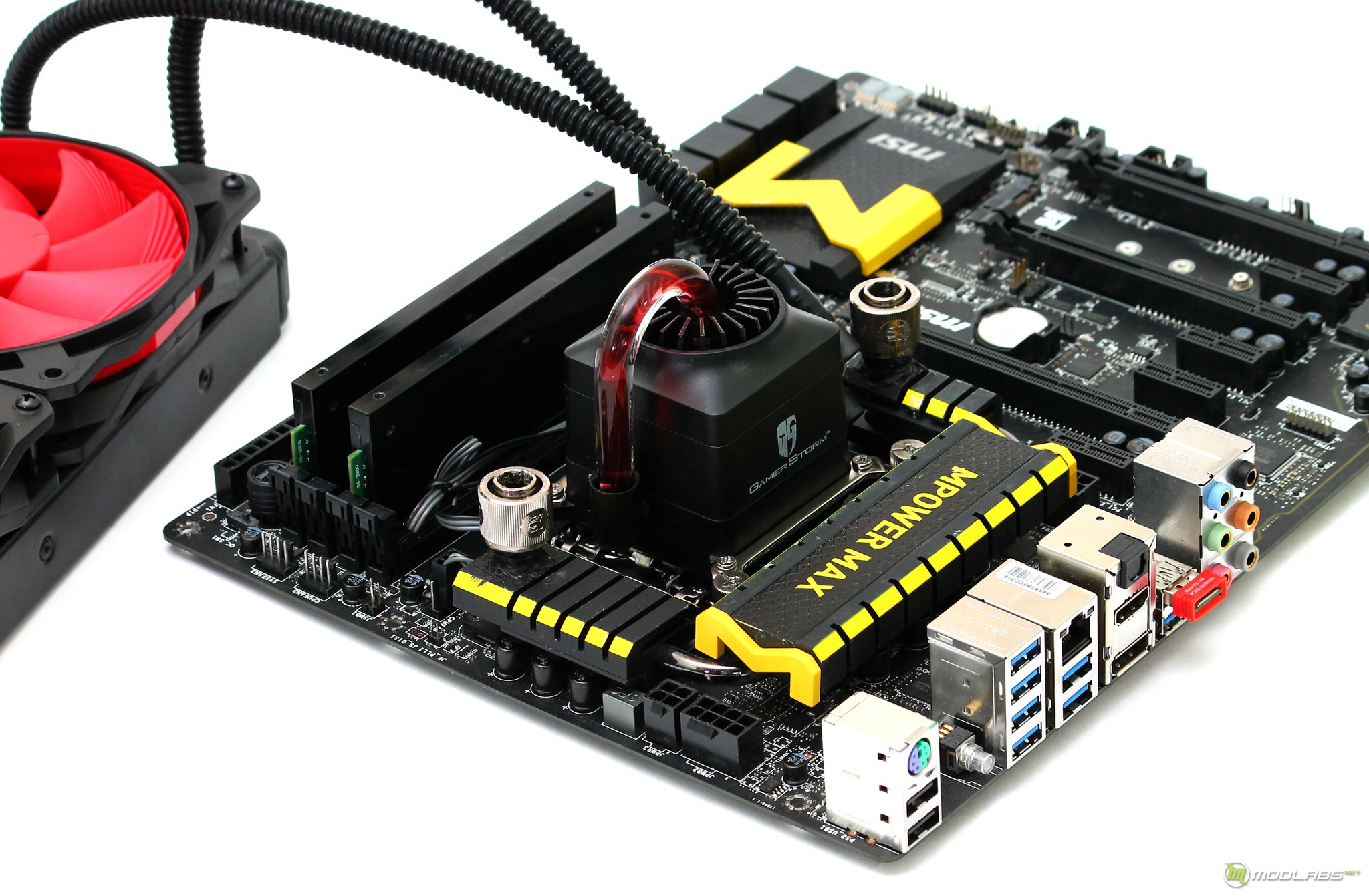

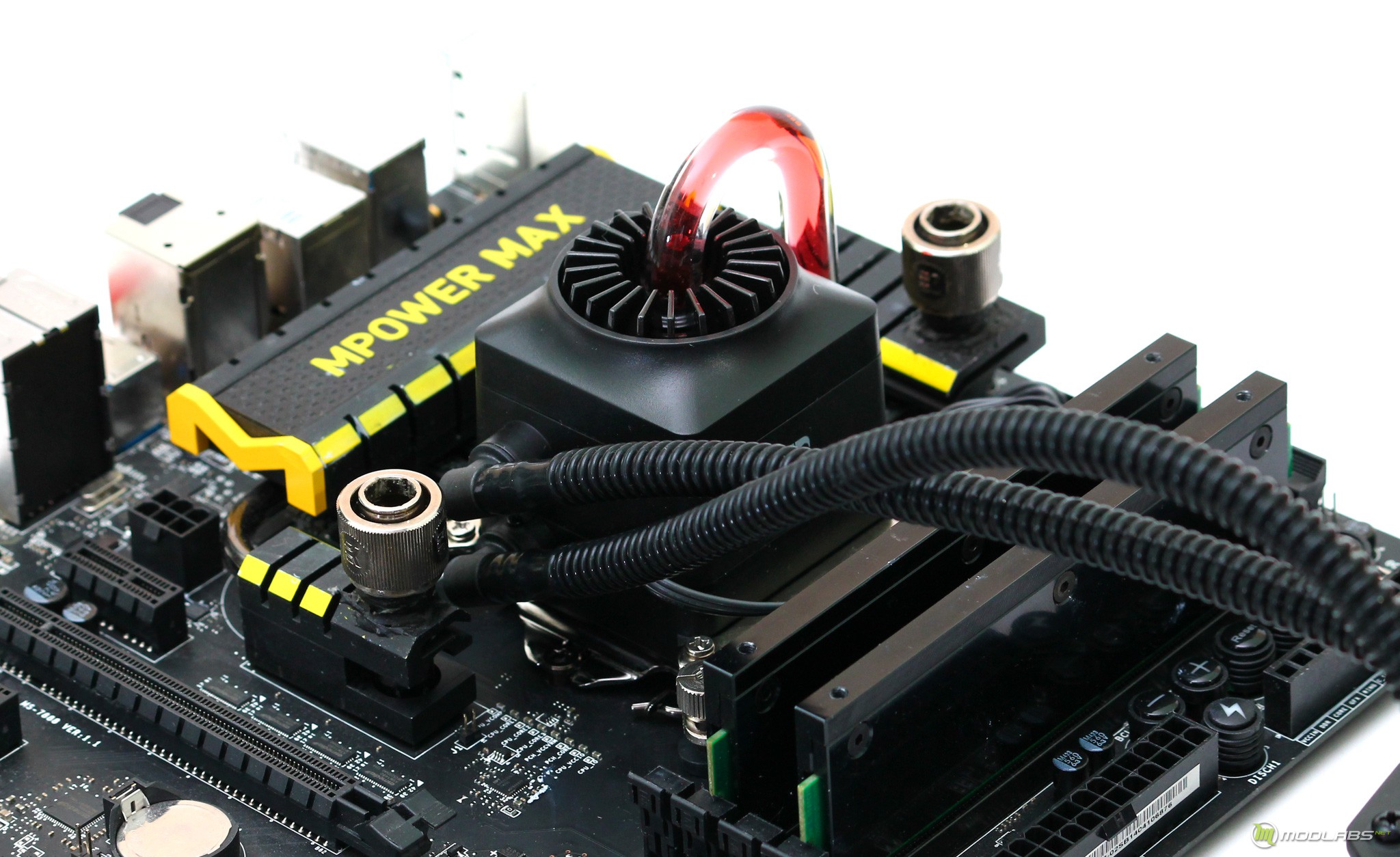

После установки блок занимает стандартное пространство, конфликты с рядом расположенными элементами не возникают, да и при условии размеров блоков у "водянок" данного типа, наверное не могут появиться. Рулевой, не переживай, проходим легко!

Визуальная часть подсвечивается красным цветом и работает в режиме пульсации, по типу дыхания. В целом смотрится очень хорошо, но нужно понимать, что остальной антураж системного блока нужно тоже подбирать под красный цвет. Отдельной клавиши/пульта для отключения подсветки не предусмотрено.

Для тестирования данного семпла мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000$
• Microsoft Windows 8.1 Professional.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4000МГц при напряжении 1.30В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами MSI Command Center и Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

Если сравнивать с довольно распространённым двухсекционным вариантом Corsair H100I, то DeepCool Captain 360 демонстрирует хорошие результаты. По эффективности она немного да опережает «сотку» во всех протестированных режимах. Особенный эффект от наличия трех секций радиатора начинает ощущаться при переходе на низко оборотистые режимы работы. Здесь о себе дает знать увеличенная площадь рабочего тела радиатора.

Казалось бы, что еще нужно? Эффективность на низких оборотах вертушек, хороший запас мощи при увеличении этих оборотов. Но нет, вдруг, у нас появляется помпа, которую не только хорошо визуально видно, но и слышно. Механик, что с ДГ? Он как-то странно работает...

Далее есть различные подходы к выводам этого материала. С одной стороны, все отлично: хорошая поставка, качество изготовления, производительность и визуальная приятность. С другой, мы имеем навязчивую помпу, звуки которой не столь выделяются на графиках звуковых замеров, но очень хорош слышны в паре метров от тестового стенда. У вас есть SSD и HDD, отключите второй на пару дней, а потом включите опять, вот такой эффект появляется при работе сего капитана. Хотя, капитан должен выдавать явно слышимые команды :)?

Итак, эффективность или тишина? На мой взгляд, в наше время производительности почти любой своевременной системы хватает для выполнения повседневных задач без «тормозов и лагов», поэтому небольшой шум, который ранее компенсировался лучшими показателями разгона теперь не столь актуален. Дополнительный посыл: быть может, современные AIO-системы должны быть сбалансированными и демонстрировать хорошие уровни производительности и тишины?

В любом случае, с учетом ценовых показателей DeepCool Captain 360 является достойным и доступным выбором, а распространённость на отечественном рынке будет еще одним дополнительным плюсом. А если немного «угомонить» помпу, то будет совсем отлично. Боцман, отдать левый якорь, мы в пункте назначения!
