Комплект поставки, внешний осмотр

Довольно часто внимание, как производителей, так и покупателей уделяется комплектующим топового сегмента, мы уже неоднократно убеждались в этом на примере анонсов видеокарт, процессоров, да и некоторых других комплектующих. Сегодня, я хочу познакомить вас с не очень броским кулером из сегмента воздушного охлаждения, который на первый взгляд может быть записан в ряды обычных, так ли это давайте узнаем.

Речь пойдет о кулере Tranquillo Rev. 3. Как видим, GELID выпускает уже третью ревизию данной модели, что иногда наводит на мысли о продуманности и полной доработанности решения. Хотя мы знаем немало представителей, которым с легкость удавалось покорить рынок и первой версией :).

Tranquillo Rev. 3 поставляется в упаковке средних размеров. Визуально она довольно проста, белый цвет, изображение самого радиатора и конечно же перечисление технических характеристик устройства. Есть небольшая ручка для переноски, в целом к упаковке вопросов не возникает.

Внутри обнаруживается бокс с комплектом поставки и небольшая пластиковая направляющая с радиатором и вентилятором. В комплект поставки, помимо набора крепежа вошли два комплекта крепежных скоб под вентилятор и небольшой тюбик фирменно термопасты от производителя.

Комплектный вентилятор так же от GELID. Маркировка модели A1212025S(L)-P по сути это обычная 120'ка с возможностью вращения крыльчатки до 1500 Об/мин. Как видно по фото в конструкции крыльчатки есть небольшие изыски, которые по заявлению производителя должны улучшить показатели воздушного потока. Нужно признать, что тактильно вентилятор выполнен из немного глянцевого пластика, при этом он довольно легкий. Ощущение большой «бронебойности» не складывается.

Сам Tranquillo Rev. 3 может похвастаться наличием однобашенной конструкции, пожалуй, это наиболее излюбленная конструкция производителей при попытках создания универсального, не дорогого и весьма производительного экземпляра для охлаждения процессора.

В конструкции используется четыре тепловых трубки, они снимают тепло с медного основания, технология прямого контакта обошла этот радиатор стороной. Для рассеивания тепла предусмотрены сорок алюминиевых ребер.

При расположении в профиль мы можем наблюдать небольшое смещение алюминиевого блока относительно основания. Это весьма интересное решение, широко используемое на текущий момент. Например, Noctua обновила свои модели, применив аналогичный подход. С торца рассеивающие ребра имеют небольшой изгиб, что позволяет создавать некую направляющую для воздушного потока.

При взгляде сверху видно, что тепловые трубки расположены ближе к краям рассеивающих ребер, при этом находятся довольно близко относительно друг друга. Здесь же видна интересная форма бортовой кромки радиатора, похоже, производитель применил все наработанные решения для улучшения воздушного потока.

Область контакта тепловых трубок с основанием хорошо пропаяна, что радует.

Интересный подход, но в области над тепловыми трубками установлен небольшой алюминиевый радиатор с очень хорошей площадью рассеивания. Возможно его наличие немного, но повлияет на общую производительность.

Визуально обработка основания не вызывает вопросов! Следов большой фрезы не наблюдается, но и зеркального эффекта тоже нет.

При проверке ровности, во всех плоскостях было выявлено наличие небольшой впадины в центральной области.

Забегая вперед, отпечаток термопасты лишь подтвердил данные наблюдения, прижим в области краев был более качественным, а впадина не позволила выдавить всю имеющуюся термопасту из центральной области. Поэтому при установке лучше сразу найти необходимый слой термопасты. Он должен перекрывать впадину, но не быть излишним для краев.

Далее мы переходим к установке и тестированию!

Установка и тестирование

Весь процесс установки отражен в инструкции пользователя, признаться честно она имеет средний уровень детализации, некоторые схемы могли быть отражены более детально, но в любом случае у меня не возникло ситуаций, при которых бы появилась необходимость обращения к данной инструкции. Первым пунктом происходит крепление направляющих на область радиатора, в зависимости от платформы Intel или AMD они могут быть различными.

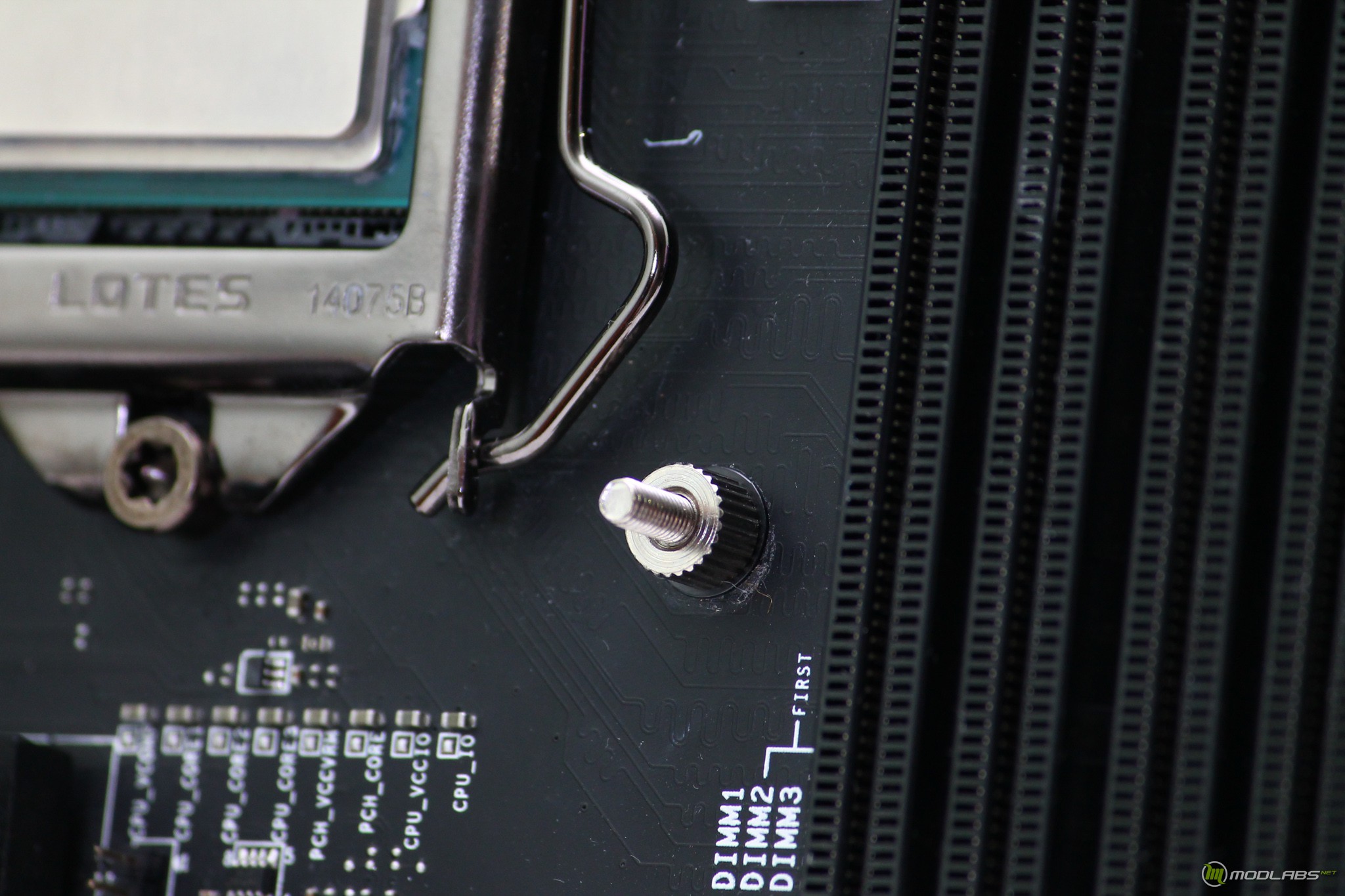

Далее начинаем собирать бекплейт. Как и у множества других решений, он единый для всех платформ. Поэтому нужно сначала выбрать верное расположение, затем установить направляющие болты в зависимости от сокета и зафиксировать их пластиковыми фиксаторами. Радует, что после сборки бекплейт может быть перевернут без самопроизвольного разъединения деталей :).

После установки бекплейта мы клеем небольшие бумажные изоляторы на область текстолита и накручиваем фиксирующий болтик. Сам болт не очень больших размеров его можно закрутить рукой и чуть-чуть протянуть иным приспособлением.

Прижим самого радиатора осуществляется при помощи четырех подпружиненных болтов. Их ход ограничен и может протянуть крепление до определенного положения.

На тестовой материнской плате, штатная система охлаждения которой подверглась явным доработкам ( о них вы можете прочитать вот тут) имеет немного увеличенные размеры в области фитингов. Так же на памяти установлены не самые компактные радиаторы, хотя и не столь массивные. Мне удалось установить вентилятор в одном положении.

Стоит отметить, что прижимные пластины для вентилятора располагаются в параллели с основными ребрами радиатора. Похоже, по задумке производителя вентилятор должен был расположиться чуть-чуть ниже, чем в случае с вариантом отраженном на фото. Так вентилятор бы смог направлять небольшой воздушный поток на область радиаторов системы питания и небольшой радиатор, наклеенный поверх тепловых трубок.

Для тестирования мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4000 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Видеокарта: MSI GeForce GTX 960 GAMING 2;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4000МГц при напряжении 1.30В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами MSI Command Center и Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

Результаты тестирования получились довольно интересными. Во-первых, Tranquillo Rev. 3 продемонстрировал хорошие шумовые показатели. Конечно, на максимальных оборотах он все же слышен, но при небольшом их снижении входит в полностью комфортную зону. Во-вторых, на средних оборотах он все же справился с агрессивно настроенным i7-4770K, такое напряжение устанавливает не каждый пользователь.

В почти полностью бесшумном режиме (при явном внимании была слышна работа подшипника) Tranquillo Rev. 3 демонстрировал температуры на грани рабочих значений. Именно поэтому я могу порекомендовать эту версию от GELID для пользователей, которые собирают систему на основе процессора со средним уровнем TPD и не нацелены на максимальный разгон процессора.

Реобас - устройство для управления скоростью вращения вентиляторов в вашем компьютере. А какая первая мысль приходит к вам в голову, когда вы слышите это слово? Лично мне, вспоминается вентилятор, подключенный на 7вольт через обычный разъем MOLEX… И только потом задумываешься о специальных панелях/контроллерах/переходниках, специально предназначенных для управления скоростью вентиляторов.

На данный момент, многие пользователи задаются вопросом о целесообразности приобретения этих "панелек", мол даже самая обычная материнская плату может управлять оборотами вентилятора, а модели получше и вовсе делают это по достаточно расширенным алгоритмам...

Опять же, лично я, использую реобас только в рабочих целях, в момент написания обзоров. Именно он позволяет с легкостью управлять оборотами в независимости от того в каком состоянии именно сейчас находится система. Дополнительно, большинство панелей текущего времени имеют на своем борту температурные датчики и визуально легко отражают температуру.

На примере Reeven SIX EYES II предлагаю познакомиться с самой панелью и прикинуть, какому пользователю она может быть полезна в режиме повседневного использования.

Так SIX EYES II производится компанией Reeven, на данный момент она не столь распространена на отечественном рынке, но судя по сайту, компания имеет в своем арсенале весьма неплохую линейку продуктов для охлаждения различных компонентов.

SIX EYES II прибыл к нам в небольшой упаковке, ее размеры стандартны, а вот дизайн немного выделяется " рисованостью ", при этом перечислению основных технических характеристик и явному отражённому названию модели место все же нашлось.

Внутри упаковки все разложено на несколько отсеков. В комплекте поставки обнаруживается кабель для подключения питания, шесть удлинителей для подключения вентиляторов, шесть термопар, небольшой набор болтиков и квадратики скотча для крепления термопар. Не обошли вниманием и инструкцию пользователя, они признать честно довольно дотошная и целиком описывает все возможности устройства.

Комплектные провода изначально очень хорошо уложены, термопары аккуратно защищены кембриками. Отдельно хочется отметить наличие оплетки на всех комплектных проводах. Запас длинны у проводов так же есть, для удлинителя и термопары он составляет 670 миллиметров.

Форм-фактор корпуса рассчитан на установку в один 5.2 дюймовый отсек. В целом такой формат весьма распространен, и не столь массивен в отличие от тех же "двойных" панелей. Но мы уже знаем, что некоторые корпуса не имеют даже одного 5.2 дюймового отсека, Corsair Carbide Series Air 240 например...

Весь корпус, как и лицевая панель, выполнен из обычного пластика. Да, производитель предлагает только одно цветовое решение черного цвета, любителям белого придется огорчиться.

Корпус сформирован только на нижней части, верхняя часть устройства не защищена и дает полный доступ ко всем внутренностям. С одной стороны, это не столь критично и даже немного упрощает доступ к разъемам, с другой уровень защиты находится на низком уровне.

Лицевая панель хоть и выполнена из пластика, однако может похвастаться наличием небольшой текстурной поверхности. Основную центральную область занимает шесть, отделённых друг от друга дисплеев. На самом деле экран один, но разделен пластиковой накладкой.

На боковых сторонах расположились шесть ручек управления, по умолчанию они утоплены в корпус. Соответствие ручек и дисплеев следующее: левый ряд "крутилок" отвечает за верхние дисплеи, правый ряд "крутилок" изменят данные на нижних дисплеях. В первое время можно задуматься, но после пары минут использования все становится понятно.

Утопление и извлечение "крутилок" происходит при помощи небольшого нажатия. После его осуществления они достаточно медленно/плавно переходят в другое положение, резких выстрелов не наблюдается. Это позволяет утопить крутилку без изменения скорости управляемого вентилятора. Хочется отметить, что данная «фишка» может прийтись к месту для корпуса с наличием передней дверцы с небольшим запасом пространства.

Кстати, само изменение скорости происходит не чуть не легче, рукоятки довольно тугие, не имеют каких-либо зафиксированных положений в виде степов (как на колесиках некоторых мышек). Тот же Lampron FC5 V2 имеет более легкий ход.

Итак, SIX EYES II не поддерживает PWM- управление, кроме перечня технических характеристик об этом может говорить распаянные 3-pin разъемы для подключения вентиляторов. Вся внутренняя начинка завязана на одну печатную плату, именно к ней подключаются все основные разъемы, дисплей и сами ручки для управления. Качество сборки, пайки да и в целом внешний вид не вызывает вопросов.

Питание на плату подается при помощи двух линий на 5 и 12 вольт, для этого используется комплектный переходник на универсальный разъем MOLEX.

По умолчанию производитель заявляет поддержку шести вентиляторов или иных устройств с возможностью подключения по имеющимся разъемам (например, помпы водяного охлаждения). Заявленная мощность каждого из шести каналов составляет 30 ватт. Обороты вентиляторов регулируются путем варьирования напряжения, которое может быть изменено в пределах от 3,7 до 12 В.

После разъёмов питания и подключения вентиляторов расположились шесть коннекторов для термопар, джампер для переключения режима отражения температуры, два блока многопозиционных джамперов и еще один джампер для отключения штатного динамика.

Многосекционные джамперы используются для двух целей. Во- первых, именно они задают режим подсветки основной панели, которая может быть видоизменена в пределах семи цветов (ну или полностью отключена). Во вторых, задают предельный режим для сигнализации штатным динамиком. К сожалению, режим температурной индикации не может быть задан для каждого датчика или одного выбранного, а автоматически тиражируются на все имеющиеся. Диапазон мониторинга температуры находится в пределах 55–90°С, значение шага составляет 5 °С.

На этом основное знакомство можно считать оконченным. Далее я включил панель и приступил к изучению нюансов ее работы. Которых, оказалось не столь уж много.

Первым идет этап включения, не важно, в каком положении находится регулятор, старт всех вентиляторов будет осуществлять на максимальных оборотах, а уже через пару секунд обороты начнут плавно снижаться. Это гарантировано позволит запустить все вертушки, но при этом создаст небольшой шумок при старте.

Весь процесс регулировки оборотов происходит плавно, нет каких-либо резких изменений. В режиме привыкания немного сложно сразу поймать необходимый диапазон. Но после привыкания можно установить нужные обороты за несколько вращений. Например, на Lampron FC5 V2 изменения происходили более быстро.

При вращении ручки до упора влево, на экране дисплея загорается надпись «OFF», вентилятор соответственно выключается, при этом на вентилятор подается напряжение в районе 1.25V. Еще немного по индикации: не подключённые датчики отображаются на дисплеи в значении "---". Если в момент включения вентилятор был обнаружен (обороты превысили 0) и по какой-то причине он был остановлен, то до момента последующего отключения значение 0 будет мигать.

Цвет подсветки может быть выбран из семи различных вариантов, все они есть на фотографиях ниже, там же отражены основные варианты отражения информации. Температура и обороты отражаются на постоянной основе, режимов их отключения или выбора не имеется. Дисплей может похвастаться достаточной яркостью для корректного восприятия информации, при ярком солнечном свете, при изменении угла обзора не бликует, не искажается. Для ночного времени суток возможно, яркость будет немного избыточной :).

К панели подключались все возможные вентиляторы, каких-либо вопросов по мониторингу оборотами и их изменению не возникло. Заявленные напряжения в 3,7–12,0 подтвердились на деле. Температурные датчики «на глаз» показывали корректную температуру – более точного датчика для измерения под рукой, к сожалению не оказалось.

После получения хороших результатов в режиме одного вентилятора на канал, пришло время пущего веселья. Как-никак производитель заявляет о тридцати ватах, для каждого из шести каналов. Как, оказалось, довольно сложно найти переходники для более, чем четырех вентиляторов, но подняв все запасы, удалось подключить четыре 120миллиеметрвоых вентилятора и еще три 140 мм. Результат оказался отличным, просадки по напряжению обнаружено не было, вертушки спокойно регулировались.

Далее, проведя еще один заход по «закромам» была найдена СВО Deepcool Captain 360. Ее подключение так же осуществилось на тот же единственный канал. И опять мы не наблюдали изменения в подаваемом напряжении. После работы в таком режиме в течение тридцати минут, был обнаружен небольшой прогрев транзистора на данном канале, ранее они были холодными.

Идем дальше! На тот же канал была добавочно подключена помпа от комплекта водяного охлаждения EKWB EK-KIT X240, а это EK-DDC 3.2 PWM Elite Edition с заявленным потреблением в 18 ватт, с учетом включения ее в рабочий контур. И только в этой ситуации мы обнаружили провал выдаваемого напряжения, при этом обороты продолжали успешно регулироваться :). Тестовый стенд на этом этапе выглядел следующим образом.

Отдельно отмечу, что при распределении всего этого «добра» + еще несколько вентиляторов по различным каналам, все работало отменно. Нагрев силовых элементов не наблюдался.

Подводя итоги, можно сказать следующее: Reeven SIX EYES II оказался добротным изделием с полной отработкой заявленных характеристик. Он без проблем принимает на свой борт несколько помп водяного охлаждения и обеспечивает питанием не один десяток обычных вертушек. Что в свою очередь делает его хорошим выбором для любителей систем водяного охлаждения или просто пользователей, которые хотят полностью контролировать режим работы своего компьютера. Ну а если в вашей системе находиться всего пара вентиляторов, то подключение их к материнской плате будет более разумным решением, возможно…

С учетом выше сказанного, хочется придраться лишь к нескольким пунктам: отсутствие разветвителей для подключения вентиляторов. С возможностями SIX EYES II они бы явно не помешали в составе комплекта. При необходимости изменить цвет дисплея, придётся обращаться к внутренностям корпуса. Так же, возможно, не всем пользователям придётся по вкусу только один цвет пластиковой панели, но это дело третье…

По результатам обзора Reeven SIX EYES II получает награду Modlabs.net

Комплект поставки, внешний осмотр

Продолжаем тестировать новинки от австрийской компании Noctua, которые были представлены на выставке Computex 2015. С наиболее интересным для большинства энтузиастов двухбашенным кулером NH-D15S мы уже успели познакомиться в статье «Один на двоих» Обзор и тестирование Noctua NH-D15S», теперь настал черед второй новинки. Это будет кулер топ-конструкции Noctua NH-C14S оснащенный 140мм вентилятором.

Вообще системы охлаждения TOP конструкции на сегодняшний день должны быть довольно сильно востребованы, так как благодаря своим размерам они хорошо вписываются в компактные системы, которые ныне чертовски популярны. А благодаря своему строению TOP кулеры обдувают элементы, которые находятся рядом с процессорным разъемом, например, подсистема питания процессора и оперативная память. По сколько актуальность TOP кулеров доказана, предлагаю приступить к обзору системы охлаждения Noctua NH-C14S.

Упаковка и комплектация

Система охлаждения поставляется в немаленькой коробке оформленной в привычной для Noctua бело-коричневой цветовой гамме. На упаковке можно найти обширное описание характеристик и технологий, используемых в системе охлаждения.

Комплект разбит по отдельным коробкам, на которых изображено то что находится внутри:

• Бекплейт Intel LGA115X;
• Набор креплений Intel;
• Набор креплений AMD;
• Термопаста;
• Дополнительная пара скоб;
• Отвертка;
• Три инструкции.

Вентилятор

Теперь в составе радиатора Noctua NH-C14S только один вентилятор и это теперь Noctua NF-A14 PWM. Если вспомнить то предшественник Noctua NH-C14 комплектовался парой NF-P14.

Шоколадная крыльчатка используемого NF-A14 несет на себе же семь широких лопастей с насечками на концах. Крыльчатка Noctua NF-A14 PWM может раскручиваться от 300-1500 об\мин. Снизу приведу перечень технологий, которые используются в данном вентиляторе:

Крыльчатка - A-Series with Flow Acceleration Channels

Рамка - AAO (Advanced Acoustic Optimisation)

Подшипник - SSO2

С обратной стороны присутствует наклейка с моделью и некоторым характеристиками. Вентилятор так же оснащён антивибрационными, резиновыми уголками.

Данный вентилятор описан довольно подробно в статье Парное тестирование 140мм вентиляторов Noctua industrialPPC.

Внешний вид

Noctua NH-C14S по сути является обычной системой охлаждения TOP конструкции, но это только с первого взгляда. От предшественника и от подобных систем охлаждения её отличает смещенное относительно центра основание. Это позволило сохранить в составе конструкции большой радиатор сделав систему охлаждения совместимой с компактными системами. Но только при условии, если вентилятор установлен снизу. Размер системы охлаждения равен 163х140х115мм, а если вентилятор установить сверху, то 163х140х140мм. Вес радиатора С14S без вентилятора составляет 820г, а с вентилятором 1040г.

Радиатор имеет конструкцию «С» образного типа. На шесть тепловых трубок нанизанные широкие алюминиевые пластины, которые образуют радиатор. На радиатор крепится вентилятор, специальными скобами. Вентилятор можно установить, как сверху, так и снизу. Также можно установить пару вентиляторов благодаря дополнительному набору скоб. Невооруженным глазом видно, что ребра немного смещены в сторону это хорошо проглядываются по расстоянию от края ребра до тепловых трубок, которые распорола расположенный по бокам.

Также можно увидеть, что производитель наградил радиатор усиливающий металлической трубкой, которая держит форму и предотвращает перегиб радиатора. С перегибом мы уже встречались в обзоре системы охлаждения TOP конструкции от SilverStone. Трубка проходит в центре ребер и уходит в основание, в котором она дополнительно фиксируется.

Система может быть низкопрофильной высотой 115мм если установить вентилятор снизу. В случае если вам что-то мешает установке вентилятора снизу можно его переставить на верх тогда высота конструкции увеличится на 25мм и станет в итоге 140мм.

Основание с завода защищено пластиковой рамкой.

Основание стростит из двух пластин между которыми спаяны тепловые трубки. Крепежная пластина с завода вкручена в верхнюю пластину основания.

Приятной особенностью является то, что ребра припаянный к тепловым трубкам мало кто из производителей делает подобное.

Конструкция радиатора довольно проста, и мало чем отличается от большинства кулеров TOP конструкции, но всё же в ней есть некоторые отличия, которые скрыты от взгляда, о них я уже говорил, это смещённое основание и дополнительная усиливающая рама.

В радиаторе есть два отверстия которые позволяют добраться до винтов и зафиксировать систему охлаждения.

Подведя краткий итог можно сказать что система охлаждения весьма неплоха, осталось проверить основание на ровность.

Установка и тестирование

И к разочарованию тест отпечатка показывает наличие огромного горба, а вследствие и плохого контакта с поверхностью процессора.

Установка

Установка систем охлаждения Noctua крайне проста, для начала собираем крепёжную рамку.

После устанавливаем радиатор, вкручиваем винты и устанавливаем вентилятор, система охлаждения готова к работе.

Как можно заметить благодаря смещенному основанию верхний PCI-E слот не перекрыт.

Высокие радиаторы памяти не дают поставить вентилятор снизу, но использовав стандартные радиаторы памяти вентилятор можно будет без проблем установить снизу.

Тестирование

Тестовый стенд:

• Процессор: Intel Core i7 4960X @4.0 1,2v (HT включена, Turbo - включена);
• Материнская плата: ASUS Rampage IV Gene, LGA 2011, X79;
• Оперативная память: 32Gb 4x8Gb DDR3 PC19200 2400MHz G.Skill Trident X F3-2400C10D-16GTX;
• Накопитель: Kingston M.2 SM2280S3/120G 120Gb;
• Блок питания: Seasonic Platinum-1200 SS-1200XP3 Active PFC, 80Plus Platinum, 1200W

Вентилятор блока питания работает в бесшумном режиме оставаясь бесшумным большую часть времени тестирования. Данный блок питания обладает непревзойдённо высоким уровнем стабилизации напряжении и является одним из самых надёжных БП в своей категории.

Для измерения уровня шума использовался цифровой шумомер, с расстояния ~10см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31,5дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Для прогрева CPU использовалась утилита Linx 0.6.5 с объёмом задачи 10000Мбайт, в течении 10 минут, при комнатной температуре 28 градусов.

Заключение

Сложно назвать полученные температуры хорошим результатом, изначально мы рассчитывали получить более прохладные значения. В целом пред нами в целом очень интересный и качественный продукт, в стиле Noctua! Однако, большое исключение из хороших правил составляет ровность основания, которое явно подпортило результаты. С учетом ценовых рамок продукта, сложно рекомендовать Noctua NH-C14S к покупке. Осталось понять единичный это случай или массовая болезнь. Возможно у австрийцев попросту ухудшился контроль качества.  Будем надеется, что это спишется на огрехи первых партий нового семпла…

Комплект поставки, внешний осмотр

Разнообразие вариантов необслуживаемых систем водяного охлаждения не столь велико, как может показаться на первый взгляд. Тот же выбор воздушных кулеров для охлаждения центрального процессора в разы больше, раз так в двадцать... Не верите, загляните в эти категории на том же Я.Маркете. В этих условиях небольшого выбора дополнительно огорчает тот факт, что на отечественном рынке не распространены порой довольно хорошие представители необслуживаемых водянок.

Так варианты TD03 и TD02 от компании SilverStone явно были не столь популярны как аналоги от Corsair. Конечно, я не берусь сравнивать компании в целом, поэтому предлагаю познакомиться с новым вариантом СВО от SilverStone, встречаем, модель Tundra TD02-E. Внимательные пользователи подмечают сразу, что новая модель является приемником эталонной TD02. Можно задаться вопросом, зачем подготавливать обзоры не столь распространённых вариантов? Ответ лежит на поверхности: несмотря на доступность на отечественном рынке, энтузиасты всегда смогут преодолеть эту преграду ради большей эффективности. А на сколько эффективным окажется SilverStone Tundra TD02-E мы сейчас и узнаем.

Tundra TD02-E поставляется в упаковке средних размеров, в ее оформлении прослеживается общий стиль продуктов компании. Лицевая сторона коробки имеет явно выраженное название модели, а обратная может похвастаться небольшим перечислением ключевых особенностей, среди языков присутствует и русский.

Комплект поставки, помимо самого блока TD02-E, набора креплений и инструкции пользователя может похвастаться наличием тюбика термопасты, переходника с MOLEX на 3-pin, а так же Y-образным разветвителем для пары вентиляторов.

TD02-E выполнена в стандартном черном цвете, может показаться, что блок не отличается от большинства аналогов, но на самом деле это не так. В конструкции есть пара явно выделяющихся особенностей.

Первой из них является конструкция радиатора. Его боковые грани выполнены не из обычного металла, а из полупрозрачного пластика с закругленными торцами. Конечно, можно задаться вопросом о его прочности, но визуально выглядит отлично.

Сам радиатор по габаритам почти полностью сопоставим с оным у конкурентной Corsair H100i. Однако его строение сильно отличается: в организации рассеивающей поверхности производитель применил совершенно другой подход. Здесь рабочая площадь формируется цельными ребрами, которые нанизаны на патрубки. По заявлению производителя такой подход позволит выиграть до 40% в эффективности теплопередачи. Радиатор получился очень «легким» на просвет.

Так же в строении ребер выделяется организация кромки рассеивающих ребер. Она выполнена в «волнистом стиле», похоже, это должно в положительную сторону повлиять на организацию воздушного потока. Жаль, но радиатор выполнен из алюминия.

К радиатору при помощи, можно сказать стандартно опрессованных фитингов крепятся пара шлангов.

Шланги довольно обыденные, они выполнены из обычного прорезиненного материала, имеют стандартный внешний диаметр и не менее выдающуюся длину в 310 миллиметров.

При таком исполнении шланги в меру податливые и не перегибающиеся при стандартных расположениях. Можно констатировать, что они являются золотой серединой: без явных «выкрутасов», но при этом позволяют установить систему и избежать перегиба.

Ватерблок-помпа визуально выглядит довольно интересно. Интересность заключается в применении различных материалов. Здесь отчетливо видно медное основание, боковины под алюминий, пластиковая крышка и направляющие крепления. На есть логотип SilverStone, при работе он подсвечивается синим цветом.

Обработка основания на уровне аналогичном множеству решений: небольшие следы мелкой фрезы и отсутствие полировки.

В одной плоскости основание полностью ровное, во второй наблюдается небольшой завал. Эта особенность отчетливо видна на отпечатке термопасты, который в целом получился достаточно хорошим.

Признаться честно, мне немного не понравилось реализация шва между основанием и основной частью корпуса. Конечно, это не влияет на производительность системы и в собранной системе визуально не заметно. Но когда крутишь водянку в руках, все становится видно.

После снятия основной крышки мы можем увидеть плату управления помпой и надежность крепления провода питания. Да, помпа подключается при помощи стандартного 3-pin конектора. Дальше производить разборку блока я не стал, нам ведь нужно протестировать производительность системы :).

В комплекте TD02 идет пара вентиляторов от самого производителя. Маркировка вертушек APA1225M12, по заявленным характеристикам они могут работать на скорости в диапазоне 1500 до 2500 оборотов в минуту. Довольно странно, что производитель не закомплектовал новую водянку более свежими вертушками из серии SilverStone FW

Вентиляторы, установленные на радиатор, благодаря белой крыльчатке смотрятся довольно контрастно.

Далее переходим к процессу установки.

Установка и тестирование

Производить установку системы как всегда, мы будем на материнскую плату MSI Z97 MPOWER MAX AC.  Весь процесс проиллюстрирован в инструкции пользователя, однако в некоторых пунктах уровень детализации не столь хорош.

Все начинается со сборки бекплейта, и здесь нас ждет очень приятный сюрприз. Под сборкой бейплета часто вспоминается необходимость скрутки/подгонке/фиксации множества мелких болтиков. Здесь все немного иначе, болты вставляются в основание бекплейта и фиксируются в нем при помощи плотно расположенного пластика.

Далее бекплейт фиксируются на плате, опять же при помощи плотно прилегающих пластиковых направляющих. После четырех циклов установки системы, плотность прижима не потерялась. Поэтому можно говорить о том, что составные части не являются одноразовыми.

Хочется отметить, что крепежные планки выполнены из алюмелевого сплава и надежно фиксируются к основанию блока. По умолчанию были установлены планки под платформу Intel, хотя возможно, это особенность тестового экземпляра, который мог побывать в иных руках :). Основная фиксация происходит при помощи четырех подпружиненных болтов, они не имеют явного ограничения по запасу хода и могут даже избыточно притянуть ватерблок.

В установленном положении помпа-ватерблок занимает место стандартных размеров, место крепления шлангов как всегда выходит за пределы, но не мешает рядом расположенным компонентам.

Для тестирования мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4300 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Видеокарта: MSI GeForce GTX 960 GAMING 2;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4300МГц при напряжении 1.30В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами MSI Command Center и Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

Как по мне, то результаты тестирования получились интересными. Для SilverStone Tundra TD02-E были подобраны не самые легкие соперники в лице Corsair H100i и EKWB EK-KIT X240.

Так Tundra TD02-E оказалась более тихой, чем прямой конкурент Corsair H100i, однако в «высокооборотистых» режимах все же немного ей проиграла.  А вот в режиме тишины сегодняшняя подопытная Tundra TD02-E, похоже, именно из-за строения своего радиатора все же взяла верх. Тем не менее, с полноценным комплектом водяного охлаждения EKWB EK-KIT X240 необслуживаемые водянки пока соревноваться не могут.

На мой взгляд, основные различия между Tundra TD02-E и H100i появляются из-за применения не похожих вентиляторов. Именно они создают уровень шума и в большей степени определяют производительность, при прочих почти аналогичных составляющих.

Резюмируя, можно сказать, что SilverStone Tundra TD02-E выглядит достойно. Сбалансированный уровень производительности, тихая помпа и не шумные вентиляторы могут стать хорошей связкой для охлаждения современных процессоров. Так же не забуду упомянуть про некоторые визуальные решения в исполнении.

Однако, не стоит забывать о том, что SilverStone только что представила данную модель, в то время как модель Corsair уже находится на рынке и имеет приемников. Возможно, Tundra TD02-E могла показать более впечатляющие результаты и не быть догоняющей?

Как часто вы удивляетесь в жизни, как часто вы видите что-то новое и необычное? Я думаю, тут у всех ответы будут разные, кто-то часто кто-то нет, но в любом случае удивляться в жизни надо, это полезно для психики, главное не переусердствовать... А теперь то же, но с другой стороны, как часто вы любите удивлять близких, друзей, окружающих, не знаю, как вы, но вот я точно знаю одну компанию, которая любит удивлять, и любит это делать очень сильно, правда иногда эффект «вау» остаётся только на визуальном аспекте.

Я думаю, вы уже догадались о ком пойдёт речь, да это Zalman. Не смотря на слухи о банкротстве, Zalman до сих пор в строю и никуда с рынка не уходит. Для меня это довольно радостный момент, ведь чем больше игроков, тем интереснее. И Zalman старается сделать мир необычнее, игру на рынке интереснее продолжая изобретать и новаторствовать. Сегодня я вас познакомлю с очень необычными вентиляторами Zalman ZM-DF14BL и Zalman ZM-DF12.

Фирменные технологии

Поскольку технологии, используемые в Zalman ZM-DF14BL и Zalman ZM-DF12 идентичны мы их рассмотрим первыми на примере 140мм модели ZM-DF14BL, а далее уже перейдём к детальному осмотру каждой пары.

На упаковке каждого вентилятора идёт шесть кружков, которые означают свою отдельную технологию, с некоторыми я вполне согласен, а некоторые не более чем маркетинг.

Конечно, было бы хорошо если бы двойные лопасти улучшили статическое давление или показатели уровня воздушного потока. Но на деле всё не так, хватает тактильных ощущений чтобы всё понять, если просто приложить ладонь к обратной стороне вентилятора ZM-DF14 или ZM-DF12 чествуется слабый, но сфокусировано направленный воздушный поток, причем только по краю больших лопастей. Иными словами, на изображении отражено то, что есть синими линиями, а поток воздуха, который изображен каркасным не чувствуется вообще. Я сравнивал с Noctua NF-A14 который работает на тех-же оборотах и у NF-A14 чувствуется приличный поток по всей площади крыльчатки. Так что двойная крыльчатка показала свою несостоятельность.

Подшипник EBR используемый в ZM-DF14, как заявляет производитель, имеет ресурс 350000 часов, это действительно внушительная цифра.

В ZM-DF12 используется подшипник ANDкоторый имеет ещё больший срок службы 500000 часов, практически вечный если сравнивать с другими вентиляторами.

Данная технология больше является дизайнерским решением, хочу отдать должное, выглядит действительно очень круто.

На упаковке есть три волшебные буквы PWM, но как такового PWM управления туту нет. Вентиляторы имеют три фиксированные границы работы, которые регулируются с помощью нажатия на специальную кнопку.

Zalman ZM-DF14BL

Упаковка и комплектация

Вентиляторы поставляются в черно синей коробке с изображением самого вентилятора и описанием технологий, используемых производителем. Упаковка имеет разворот, в котором подробно расписаны аэродинамические и технические характеристики вентилятора.

С обратной стороны присутствует дополнительная информация о вентиляторе, и ТХ заключенные в таблицу.

Внутри вентилятор зажат между пластиковой крышкой и картонным поддоном.

В комплект поставки вентилятора входит только 4 антивибрационных гвоздя.

Внешний вид и особенности

Как я уже успел выяснить основное достоинство вентиляторов — это внешний вид, да тут дизайнеры достойны похвалы. Крыльчатка имеет 18 лопастей, 9 больших полюс 9 маленьких, по задумке это должно благоприятно сказаться на аэродинамических характеристиках. Вентилятор может работать со скоростью 600-1200 Об/мин, при этом максимальный уровень воздушного потока равен 63 CFM, уровень статического давления равен 1,1 мм Н2О.

Крыльчатка имеет серый цвет, она заключена в реверсивной рамке белого цвета. Это придаёт вентилятору ещё большую необычность. 140мм вентилятор выпускается только в таком цветовом исполнении.

Рамка вентилятора имеет талию, благодаря которой создаются дополнительные завихрения воздушного потока в корпусе, иными словами воздушный поток который столкнулся с препятствием, выходит через углубления в рамке. При этом толщина рамки равна 27мм, а в месте талии ~19мм.

В рамку встроены антивибрационные резиновые прокладки.

Внешний вид, передняя часть вентилятора имеет встроенную подсветку в виде креста и кнопку регуляции скорости вращения.

Качество материала и качество деталей, а так же уровень их обработки находится на высоком уровне.

Zalman ZM-DF12

Упаковка и комплектация

Вентиляторы поставляются в идентичной черно синей коробке с изображением самого вентилятора и описанием технологий используемых производителем, только размер коробки меньше. Упаковка имеет разворот, в котором подробно расписаны аэродинамические и технические характеристики вентилятора.

Обратная сторона так же довольно информативна.

Внутри находится пластиковый рамка и картонная подложка, а между ними сам вентилятор.

В комплект поставки входят четыре антивибрационных гвоздя.

Внешний вид и особенности

120мм вентиляторы смотрятся немного интереснее благодаря темной цветовой гамме, хотя тут уже дело вкуса каждого. Крыльчатка 120мм вентилятора имеет так же 18 лопастей, 9 больших полюс 9 маленьких. Скорость работы вентилятора равна 800-1600Об/мин максимальное значение воздушного потока равно 63,7 CFM, а уровень статического давления равен 1,2 мм Н2О.

Крыльчатка 120мм вентилятора черного цвета она заключена в реверсивной рамке черного цвета, данное сочетание смотрится более брутальное.

Рамка стодвадцатки так же имеет талию, которая способствует созданию дополнительных воздушных потоков в корпусе.

Так же на рамке предусмотрены резиновые антивибрационные прокладки.

Качество материалов находится на высоком уровне, как и качество вентиляторов в целом.

Подсветка

Крест по середине рамки горит сини цветом медленно пульсируя, 120мм вентилятор имеет только синюю подсветку, а 140мм вентилятор встречается как с синей, так и с красной подсветкой.



Тестирование

Тестовый Стенд:

• Процессор: Intel Core i7 4960X 6/12 4.4Ghz 1,25v LGA2011
• Охлаждение CPU: Corsair H110 (280мм) DEEPCOOL Maelsrorm 240 (240мм)
• Материнская плата: ASUS Rampage IV Gene X79
• Оперативная память: Kingston Svage 32Gb
• Видеокарта: GTX 980 4Gb
• Блок питания: Блок питания: Seasonic Platinum-1200 SS-1200XP3 Active PFC, 80Plus Platinum, 1200W, 80Plus Platinum; Вентилятор блока питания работает в бесшумном режиме оставаясь бесшумным большую часть времени тестирования. Данный блок питания обладает непревзойдённо высоким уровнем стабилизации напряжении и является одним из самых надёжных БП в своей категории.
• Корпус: Открытый стенд (коробка)

Методика тестирования:

Тестирование уровня шума вентиляторов будет происходить на 280мм и 240мм радиаторах СЖО. Измерение уровня шума будет измеряться с помощью цифрового шумомера, с расстояния ~15см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. По сколько тестирование происходит на открытом стенде, то результаты уровня шума на отметке 35-37дБ в корпусе будут на расстоянии более 50см будут не заметны.

Результаты тестирования

Zalman ZM-DF14BL

Zalman ZM-DF14BL проиграл своему оппоненту Noctua NF-A14 PWM, причем отставание на одних и тех же оборотах довольно большое. Паразитных призвуков во время работы двигателя вентиляторов Zalman ZM-DF14BL не обнаружено.

Zalman ZM-DF12

Конкурентом ZM-DF12 стала пара довольно простых вентиляторов DEEPCOOL GF120, и представители Zalman так же показали не удовлетворительный результат, более того они оказались довольно шумными для 120мм вентиляторов, а в двигателе одного из них присутствовали паразитные звуки в виде щелчков.

Заключение

Zalman выпустила вентиляторы премиум класса, ZM-DF14 и ZM-DF12, но вот только покуситься на звание вентиляторов премиум класса им не даёт пара важных недочетов. Первый, о котором я хотел бы сказать: низкий уровень производительности, который не допустим в данной весовой категории, очень слабый уровень статического давления, и воздушного потока. Второй недочет: используемая крыльчатка, которая создаёт лишние завихрения воздуха, что сказываются на шумовых характеристиках вентиляторов не в лучшую сторону.

Теперь о переключаемой скорости, конечно реализация и задумка довольно интересные, но вот это может быть неудобным в процессе эксплуатации, куда лучше бы смотрелось применение PWM управления, но тут производитель решил от этого отойти. Из явных плюсов это внешний вид и очень долгий срок службы, который мы надеемся будет соответствовать заявленным числам. Zalman у тебя была неплохая попытка удивить потребителя, только кого-то эти продукты могут удивить в плохом смысле. В будущем хотелось бы увидеть что-то более доработанное и сбалансированное, а пока это просто очень необычные внешне вентиляторы стоимостью от 800-1500р за штуку…
