Введение, Внешний осмотр

В линейке продуктов компании be quiet! корпуса появились не сразу. Первой моделью производителя в этом сегменте был именно Silent Base 800. На текущий момент так же представлены DARK BASE PRO 900, SILENT BASE 600, PURE BASE 600, варианты с максимальным оснащением и базовой доступностью соответственно. А вот первопроходец остается связующим звеном и актуален по сей день. Он долго добирался к нам, но на то он и первый. Сегодня, мы познакомимся именно с Silent Base 800 и узнаем, какие базовые идеи заложили инженеры be quiet! во время создания своего первого корпуса.

Внешний осмотр

be quiet! Silent Base 800 относится к классу полноразмерных АТХ решений. Его внешние габариты не минимальны и в собранном состоянии составляют 495x266x559 миллиметров. При этом вес корпуса находится на отметке в 9.3 килограмма.

Silent Base 800 доступен в нескольких вариациях. Первоначально они различаются цветом вставок на лицевой стороне корпуса. Есть оранжевые, черные и серебряные. Также варианты можно разделить по наличию смотрового окна или его отсутствию. К нам добрался яркий оранжевый вариант с глухой стенкой (Артикул BG001 по сайту производителя).

В оформлении всего корпуса мы не находим каких-либо космических узоров или переходов. Все максимально сдержанно: прямые грани и небольшие срезы по местам их соприкосновения.

В нашем варианте корпуса на боковой стенке есть посадочное место для одного 120-мм вентилятора. По умолчанию оно прикрыто пластиковой заглушкой.

Боковые панели и сеточки внутри цветных вставок металлические, а остальные выполнены из ABS-пластика. Они тактильно не кажутся дешевыми, пыль собирают в обычном режиме.

На верхней панели расположились все элементы управления корпуса. Среди них нашлось место для большой кнопки включения с индикатором состояния. Кнопка находится прямо по центру, а вот четыре разъема USB и пара 3,5-мм аудиоразъемов уместились в ряд ближе к правому ребру.

Яркие оранжевые вставки еще раз помогают подчеркнуть срезы под 45 градусов в лицевой панели корпуса Silent Base 800. Остальное пространство занято прямыми “крышками”, лишь небольшой логотип be quiet! разбавляет ситуацию.

Всего на лицевой панели две “крышки/дверцы”. Под верхней кроется три посадочных места для 5,25″ устройств. В закрытом положении она фиксируется магнитами, есть возможность изменить направление ее открытия. Нижняя панель скрывает за собой пылевой фильтр и область установки вентиляторов. Обе крышки обладают шумоизоляцией.

Обратная сторона корпуса в целом ничем не выделяется. На ней есть посадочное место для одного 120-мм вентилятора, семь заглушек слотов расширения материнской платы и три прорези для шлангов системы водяного охлаждения. Блок питания находится в нижней части. Интересно, но рядом с заглушками слотов расширения есть большая перфорация, что не совсем сочетается с подходом к шумоизоляции.

На верхней панели есть перфорации для отвода воздуха.

А вот в нижней части кроется доступ к еще одному пылевому фильтру. Он фильтрует воздух для блока питания и еще одного возможного вентилятора.

Нижняя часть корпуса полностью глухая, без выходов в пол. Есть только пазы для ножек. Которые, кстати, по умолчанию не установлены. Интересно, что производитель приводит размеры корпуса как с ними, так и без них. Как по мне, без ножек корпус теряет и в устойчивости, и во внешнем виде.

По виду ножки напоминаю “лыжи”, для хорошего контакта с поверхностью есть четыре прорезиненные зоны.

Далее мы переходим к внутреннему осмотру и сборке системы.

Внутренний осмотр, Сборка, Выводы

Внутренний осмотр

Боковые панели фиксируются болтами с накатной головкой, что удобно при их демонтаже. В Silent Base 800 можно установить материнскую плату форм-фактора ATX, MicroATX или Mini-ITX. Общее расположение элементов весьма привычное, без нововведений или перевертышей.

Обе боковые панели оклеены шумоизолирующим материалом. Его толщина составляет примерно 3-мм. Такой ход позволяет немного утяжелить боковые панели и сделать их глухими.

Для охлаждения центрального процессора можно использовать радиаторы с высотой до 170 миллиметров. А длина плат расширения ограничится 290 мм в штатном состоянии и до 400 мм если убрать корзины для жестких дисков.

Да, формулу корзин для установки жестких дисков можно модифицировать. Начнем с того, что блок для 5,25″ устройств монолитен и не демонтируется. Под ним находится блок для накопителей, он состоит из двух частей. В первую можно установить три диска, во вторую четыре. Их можно оставить в штатном состоянии или демонтировать полностью, оставить только первую или вторую. Ну и наконец перенести трехсекционную вариацию в раздел для 5,25″ устройств.

Такие изменения доступны благодаря универсальным направляющим и местам для фиксирующих болтов.

Скажу сразу, подход к установке 3.5" накопителей я готов назвать самой главной фишкой этого корпуса. Пара прорезиненных направляющих крепится по бокам накопителя с помощью болтов. Далее диск устанавливается в пазы салазок. Прямой контакт диска с корпусом отсутствует, а плотность направляющих гасит возможные вибрации.

За поддоном материнской платы есть достаточно места для аккуратной укладки кабелей. Для их проведения в основную область предусмотрены отверстия с прорезиненными вставками.

Здесь же фиксируется пара бекплейтов для установки двух 2,5 дюймовых накопителей.

При желании пластиковые панели корпуса легко снимаются. В случае с верхней и лицевой панелью их демонтаж может пригодится для замены или монтажа корпусных вентиляторов или радиаторов системы водяного охлаждения.

Снимается и нижняя панель. Как и упоминали на ней помимо места для блока питания есть возможность установки еще одного вентилятора, но при использовании массивного блока с пучком исходящих проводов удобство установки этого вентилятора может свестись к минимуму.

Если снять все пластиковые панели рама корпуса становится не такой массивной в размерах. В этом пункте приведу перечень всех посадочных мест для вентиляторов:

• Лицевая панель: 2 x 140/120 мм (предустановлены два be quiet! Pure Wings 2)
• Верхняя панель: 2 x 140/120 мм
• Нижняя панель: 1 x 140/120 мм
• Задняя панель: 1 x 120 мм (предустановлен один be quiet! Pure Wings 2)
• Боковая панель: 1 x 120 мм

В комплекте поставки есть набор различных болтов для установки всех возможных элементов системы, масса направляющих для жестких дисков и пара нейлоновых стяжек для укладки проводов.

Сборка системы

Я начал сборку системы с размышлений о возможности монтажа водянки EKWB EK-KIT X240. Но в итоге был установлен вариант с воздушным охлаждением. Почему? Материнская плата ASUS Maximus VIII Formula с охлаждением Noctua NH-D15S поместились в корпусе на ура.

Все подключения проводов к плате можно осуществить даже после ее фиксации. В этом случае все можно проложить аккуратно, на некоторых корпусах тот же кабель питания CPU нужно подключить заранее. В общем с установкой элементов и доступным пространством проблем не возникло.

А вот для установки радиатора EK-CoolStream RAD XTX 240 на верхней панели места бы уже не хватило, а лицевая сторона попросту не предназначена для установки радиатора СВО. Конечно, на верхнюю панель поместится почти любая AIO-система с 240/280 мм радиаторами, но вот для нашей водянки места не нашлось.

Мне понравились прорезиненные направляющие. Их квадратная разрезка позволяет проложить кабель и хорошо закрыть область поддона с другой стороны, что не всегда получается если прорези сделаны в форме треугольников.

В итоговой сборке я убрал одну корзину накопителей для лучшего движения воздуха от вентиляторов лицевой панели. Как видим, запас места вокруг основных элементов еще есть, а вот почему поддержки плат E-ATX нет, не понятно.

Резюмируем

На момент публикации материала, весь модельный ряд корпусов be quiet! отсутствовал в столичной рознице. В любом случае, при пересчете цены по данным зарубежных площадок Silent Base 800 относится к корпусам с высокой ценовой планкой.

Как по мне, герой сегодняшнего обзора может быть назван успешным стартом. Явных придирок к корпусу не обнаружилось. Немного озадачило отсутствие заточки для установки систем водяного охлаждения, плюс нет модных на сегодняшний день скрытых отсеков для блока питания и накопителей. Ну и возможность уменьшения оборотов штатных вентиляторов тоже бы не помешала.

Сборка в корпусе прошла без вопросов, все элементы обладают хорошей обработкой и подгонкой друг к другу. Есть система пылевых фильтров и шумоизоляции. В частности, подход к фиксации накопителей можно и вовсе назвать идеальным. Благодаря этим элементам система становится немного, но тише. В общем, для построения системы на базе воздушного охлаждения Silent Base 800 будет хорошим выбором. А лично мне, интересно, какие доработки сделает производитель в своих новых моделях.

Введение, Внешний осмотр

Уже не один раз мы поднимали тему того, что различные подходы к компоновке элементов в компактных системах на базе mini-ATX позволяют инженерам создавать очень интересные и порой совершенно не похожие на других варианты корпусов. Чего редко можно сказать о столь привычном, полноразмерном, ATX форм-факторе. Однако, из всех правил находятся исключения. Сегодня мы познакомимся с одним из них.

Corsair 600C относится к серии корпусов Carbide. Он обладает интересным строением, внешним видом и функциональностью. По ходу материала мы познакомимся со всеми моментами, которые позволяют приписать «шестисотый» к группе уникальных ATX решений.

Внешний осмотр

Габариты Corsair Carbide Series Clear 600C вписываются в весьма адекватную планку 45x260x535 миллиметров. Основной «фишкой» корпуса является перевернутое расположение внутренних компонентов – центральный процессор находится в нижней области, а видеокарта располагается над ним. При реализации такого подхода потребовалось перенести смотровое окно с правой стороны на левую. Согласно сайту производителя, есть две вариации этого корпуса:

• Corsair Clear 600C – с массивным смотровым окном;
• Corsair Quiet 600Q – с глухой стенкой и дополнительной шумоизоляцией.

К нам попал вариант Corsair Carbide Clear 600C – черная окраска и большое смотровое окно. В целом внешнее оформление корпуса можно назвать максимально сдержанным. Ровные боковые стенки, ровная лицевая панель и небольшие круговые фаски на переходах между ними.

Верхняя и лицевая панели Corsair Carbide 600C сочетают в себе два материала: пластиковую раму и стальной лист. Благодаря стальному листу, каждая из панелей монолитная и «глуховатая». Без начинки вес пустого корпуса приближается к 10 килограммам, что ощущается в момент сборки. Корпус очень уверенно стоит на поверхности и при воздействии не шатается.

Смотровое окно, а если быть точнее смотровая панель, находится на левой стенке. Как по мне, к идее демонстрации внутренних компонентов системы производитель подошел с максимальным энтузиазмом. Прозрачная стенка по ширине перекрывает всю боковую панель и обладает лишь небольшими вставками по верхним и нижним граням.

Прозрачная область панели представлена оргстеклом, которое обладает большим отражающим эффектом и весьма неплохо собирает пылинки или отпечатки пальцев.

Лицевая панель совмещение минимализма и брутального метала. Здесь можно отметить наличие небольшого, лаконичного, логотипа Corsair и отделенной зоны в верхней области.

Отдельная зона скрывает за собой заглушки для двух устройств на 5,25 дюйма. В закрытом положении панелька фиксируется на корпусе парой магнитов.

Верхняя часть аналогично прямая и металлическая. По конструкции корпуса на ней не предусмотрена установка вентиляторов. Но в ее нижнем левом углу есть вставка для элементов управления. На ней находится место для четырех USB-разъемов по два каждого типа, двух аудио выходов, тумблера управления вентиляторами, клавиш включения и перезагрузки, а также индикаторов работы.

Обратная сторона, как и всегда, техническая. Блок питания находится вверху, есть восемь заглушек для слотов расширения, небольшая область перфорации, место для заглушки материнской платы и одно посадочное место для 120 или 140 миллиметрового вентилятора. По умолчанию здесь уже находится одна вертушка.

Область блока питания располагает посадочной рамой. В целевом виденье производителя блок питания можно установить с внешней стороны корпуса.

Переходим к нижней границе. Здесь находим четыре добротные ножки с прорезиненным покрытием. Они поднимают Corsair 600C приблизительно на 30мм. Так как верхняя область сделана без посадочных мест для вентиляторов, то производитель решил наверстать этот пункт здесь. Почти во всю площадь расположился пылевой фильтр. Он крепится к корпусу с помощью группы небольших магнитов.

За пылевым фильтром, на раме Corsair Carbide 600C, находятся посадочные места для трех 120 мм или двух 140 мм вентиляторов. Каждое посадочное место обладает «плавающим» местом крепления. Ранее мне приходилось использовать этот фактор в других сборках – это удобно.

Далее мы переходим к внутреннему осмотру.

Внутренний осмотр, Сборка, Выводы

Внутренний осмотр

Начнем с того, что боковая панель по умолчанию закреплена на двух шарнирах. Фиксация панели в закрытом состоянии происходит с помощью небольшого механизма по типу замка. Для открытия используется хорошо видимая пластиковая ручка. Такой механизм открытия/закрытия удобен во время эксплуатации или демонстрации собранной системы.

Шарниры металлические и сделаны хорошо. Основа боковой панели металлическая, что в купе с ее небольшим весом не вызывает вопросов в части надежности этой системы. При закрытии дверца не идеально встает на свое место, но это если попытаться ее «захлопнуть». А вот если попросту взять и довести до конца, все хорошо.

В Corsair Carbide 600C можно установить систему на базе материнской платы форм-фактора: Mini-ITX, MicroATX, ATX или конечно же EATX. С верху приблизительно четверть всего объема корпуса прикрыта пластиковой вставкой. Видимых посадочных мест для накопителей нет. В поддоне материнской платы есть большое окно для монтажа системы охлаждения и пять отверстий для проводки кабелей. Три из них прикрыты прорезиненными вставками. Ограничения по размерам устанавливаемых комплектующих следующие:

• Максимальная длина видеокарты 370мм;
• Максимальная высота охлаждения процессора 200мм;
• Максимальная длина блока питания 210мм.

Боковая панель открывается на большой угол, но перед началом сборки всей системы, особенно если она будет с расширенной системой охлаждения, я бы рекомендовал снять панель и вернуть ее на место после завершения. Для пущей уверенности, так сказать.

При демонтаже панели я сразу скрутил петли. Как оказалось, ее можно снять и без этого: боковая панель снимается с петель движением вверх.

Правая стенка прячет за собой «техническую» область корпуса. В верхней четверти находятся: место для блока питания и посадочные салазки для двух 5,25" устройств. Ниже них есть отсеки для двух накопителей на 3.5". Так же можно установить три 2.5" диска. Они крепятся к поддону материнской платы с помощью пластиковых направляющих.

Накопители обоих размеров фиксируются в корпусе с помощью пластиковых направляющих и уверенно держаться без болтов, которые при особом желании можно все же прикрутить. Направляющие для 3.5" накопителя обладают небольшими прорезиненными прокладками для уменьшения уровня вибрации.

Кстати о винтиках. Внутри Corsair 600C обнаруживаем небольшой бокс с винтами различных размеров. Их хватит для сборки системы, а набор стяжек поможет уложить кабеля.

Что еще не открыли? Верно! Лицевую панель. С учетом массивности снять ее просто так не получится. С одной стороны, нужно подцепить пластиковые «ушки», а после этого потянуть на себя. Здесь пользователь опять же может установить два вентилятора на 120 или 140 миллиметров. По умолчанию уже установлена пара 140’вок. Для забора воздуха этими вертушками предназначены небольшие прорези на лицевой панели, пылевой фильтр тоже имеется.

Блок питания нашей сборки

Для сборки системы на базе корпуса Corsair 600C мы будем использовать блок питания Corsair RM650x. Он поставляется в упаковке производителя со знакомым нам дизайном. На ее сторонах есть описание модели, фото и перечень ее особенностей и характеристик.

Внутри упаковки весь комплект: сам блок питания, кабеля, инструкции, стяжки и кабель питания разложены по отдельным пакетам.

Corsair RM650x обладает полностью модульный, все кабеля включая основной 24pin отстегиваются. Основные кабеля уложены в черную оплетку, а дополнительные MOLEX и SATA ею не обладают. Полный набор кабелей отразим схемой ниже.

Блок сертифицирован по стандарту 80 Plus Gold, располагает одной общей линией +12V с максимально возможной нагрузкой в 54A. Для охлаждения используется один вентилятор с крыльчаткой на 135мм. Он поддерживает режим бесшумной работы и при нагрузке до 260W находится в режиме простоя, далее начинает постепенно раскручиваться.

Забегая вперед скажу, что в итоговой сборке данный блок питания большую часть времени находился в режиме простоя вентилятора, что отлично влияло на общий уровень шума системы. Посторонних звуков обнаружено не было.

Сборка системы

Я начал сборку с установки уже упомянутого блока питания. На удивление он очень легко занял свое место даже без демонтажа специальной заглушки. Похоже, сказались его небольшие размеры.

Мы уже упоминали наличие штатного трехпозиционного «рычажка» для регулировки оборотов вентиляторов. Так вот, к нему можно подключить три вертушки через 3pin разъемы. Для подачи питания потребуется один кабель вида SATA.

По умолчанию производитель укомплектовал Corsair 600C как раз тремя вентиляторами Corsair Air Series AF140L. Это вертушки с размером крыльчатки в 140 мм и рабочим режимом в районе 1150 об/мин. Получается по умолчанию остаются свободными только посадочные места на нижней грани корпуса.

После установки блока питания и накопителей я осуществил примерку уже готовой платформы на базе ASUS Maximus VIII Formula и не маленького кулера Noctua NH-D15S. По результатам было понятно - внутренние габариты Corsair 600C с легкостью примут на свой борт любую конфигурацию с воздушным охлаждением.

Далее со стенда был снят уже давно знакомый комплект системы водяного охлаждения EKWB EK-KIT X240. В этот раз примерка была интереснее. Как оказалось, корпус не располагает штатными посадочными местами для установки системы охлаждения такого вида, а сверлить корпус не хотелось.

В итоге удалось расположить бачок расширения на области перфорации, помпа была прикручена к посадочным местам нижних вентиляторов, а радиатор расположился на лицевой панели с нагнетанием горячего воздуха во внутрь корпуса.

Признаю, вариант не самый оптимальный. Но выкидывать воздух вниз тоже не хотелось – было бы не куда ставить помпу. Из-за хороших кантиков лицевой панели, в случае направления потока в режиме «из корпуса», скорее всего мы бы получили массивный приток теплого воздуха обратно.

Даже с системой на базе гибких шлагов, при условии включения ватерблока материнской платы в контур охлаждения, система получилось весьма опрятна. Безусловно, такой вид создает заложенный подход к маскировке накопителей и хорошие возможности для вывода проводов в нужных местах.

Резюмируем

На момент публикации материала Corsair Carbide Series Clear 600C не был обширно доступен в столичной рознице, но уже однозначно в нее попадал. При этом его ценник составлял порядка 11000 рублей, что вполне колеруется с аналогичными решениями этого уровня, как от самих Corsair, так и других производителей.

Если подытожить все вышесказанное, то Corsair 600C безусловно может порадовать следующими пунктами: реверсное исполнение, отличный «панорамный» вид на внутренности системы, общая продуманность конструкции и максимально спрятанные «периферийные» элементы системы.

Для себя я пришел к выводу, что по умолчанию этот корпус больше адаптирован для воздушного охлаждения или готовых AIO-систем, нежели полноразмерной СВО. Возможно, некоторым потребуется больше посадочных мест для накопителей – тут производитель мог предусмотреть вариант их расположения внутри системы, но похоже эта ветка разошлась с общей концепцией «идеально чистой системы». Если вы собираете именно такую, то вариация Corsair Clear 600C очень интересный претендент в списке ;).

Системы на базе корпусов форм-фактора Mini-ITX за последние пару лет завоевали поклонников среди энтузиастов. Казалось бы, сборка системы в компактном «кубике» приносит несколько ограничений и ставит перед энтузиастом не одну задачу. Как организовать эффективное охлаждение в ограниченных рамках? Какие элементы выбрать, что бы в момент сборки все они смогли поместиться в систему… Но, наверное, в этом и заключается вся прелесть компактных систем – эдакий конструктор во время продуманных ATX вариаций. Сегодня мы познакомимся с одним компактным корпусом от компании XIGMATEK, им будет Nebula C.

XIGMATEK Nebula C прибыл к нам в небольшой квадратной упаковке. На ней отражено название и небольшое описание модели. Внутри упаковки корпус фиксировался парой направляющих и был укутан в дополнительный пакет. Фотографию комплекта опустим и сразу перейдем к осмотру. С подробными характеристиками корпуса можно ознакомиться на странице производителя - здесь.

Внешний осмотр

Если говорить в миллиметрах, то внешние габариты Nebula C составляют 260x260x305. С одной стороны, они не минимальны, с другой явно отличаются от полноразмерных ATX решений. Вариация с литерой «C» является редакцией модели Nebula с аналогичным исполнением.

XIGMATEK Nebula C доступен в семи цветовых вариациях, пять из которых очень яркие. К нам корпус прибыл в классическом черном окрасе. Визуальных изысков в строении не наблюдается: прямые, ровно окрашенные, стенки с небольшими закруглениями на торцах. Разве что контрастная окраска верхней панели в белый цвет может привлечь взгляд.

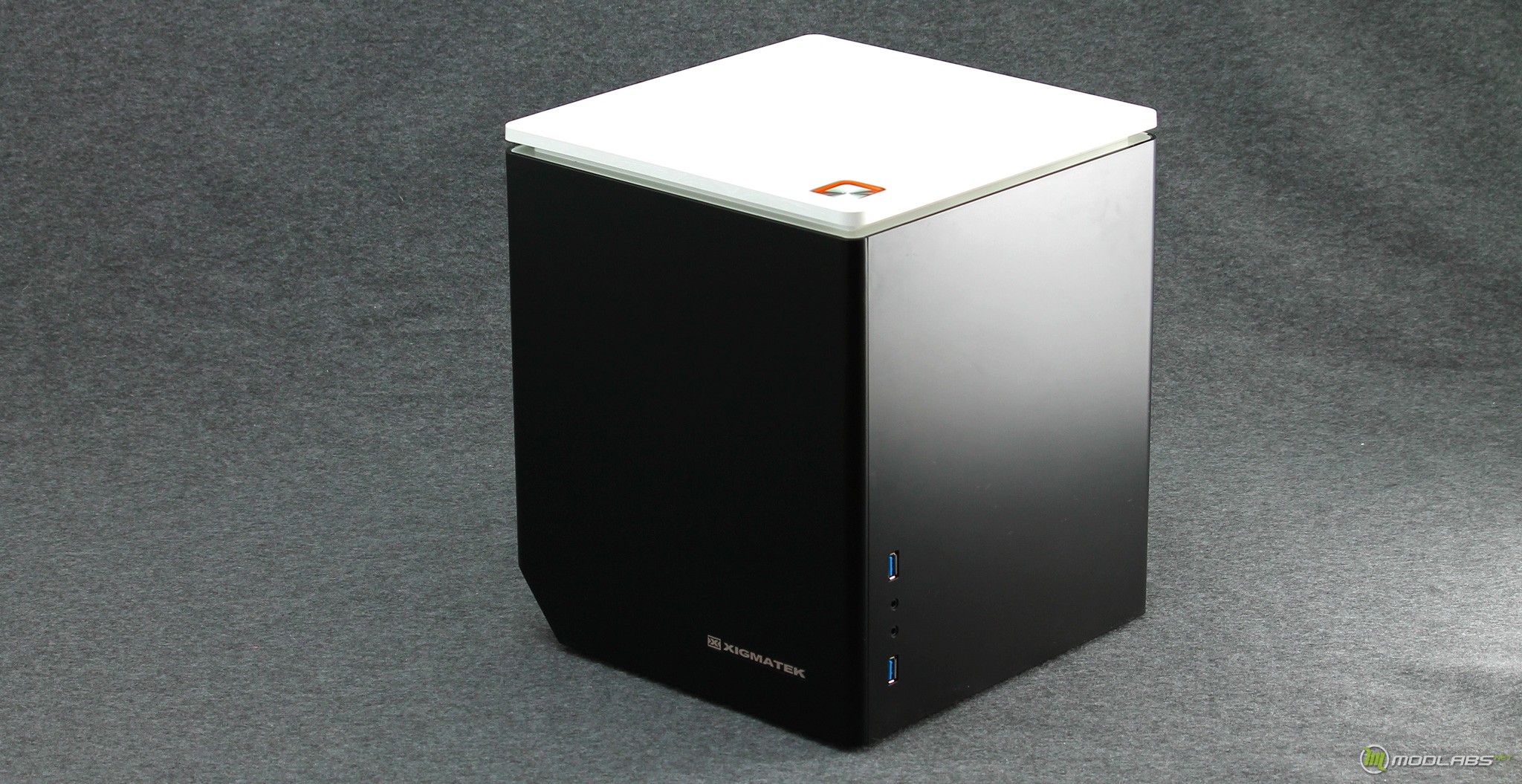

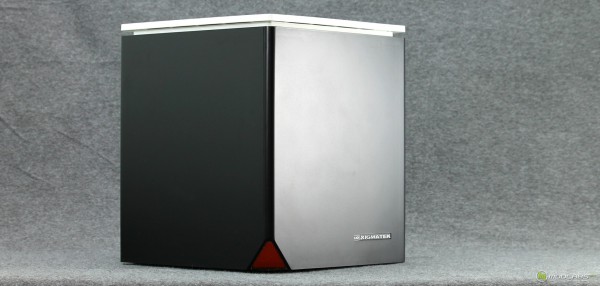

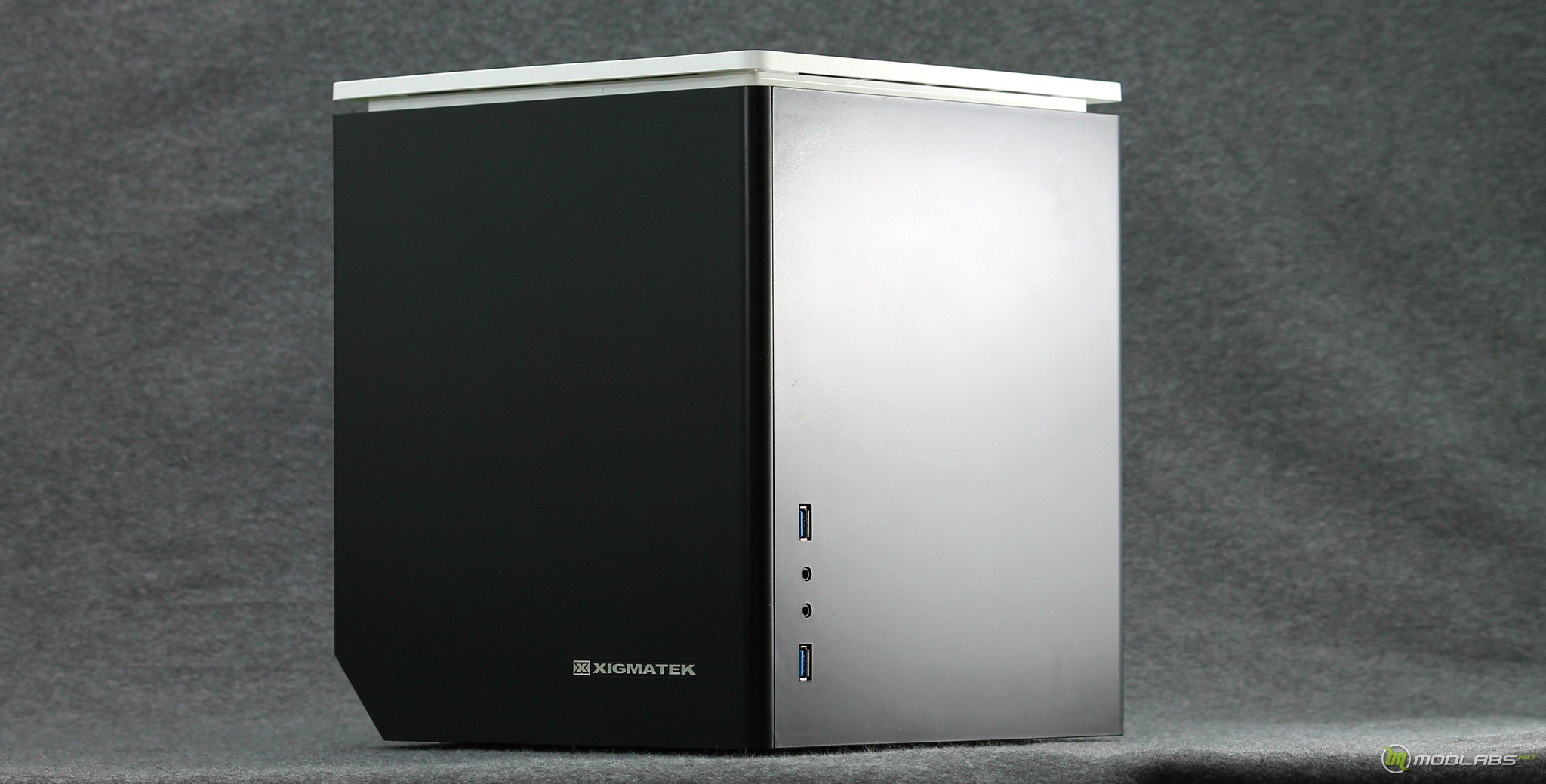

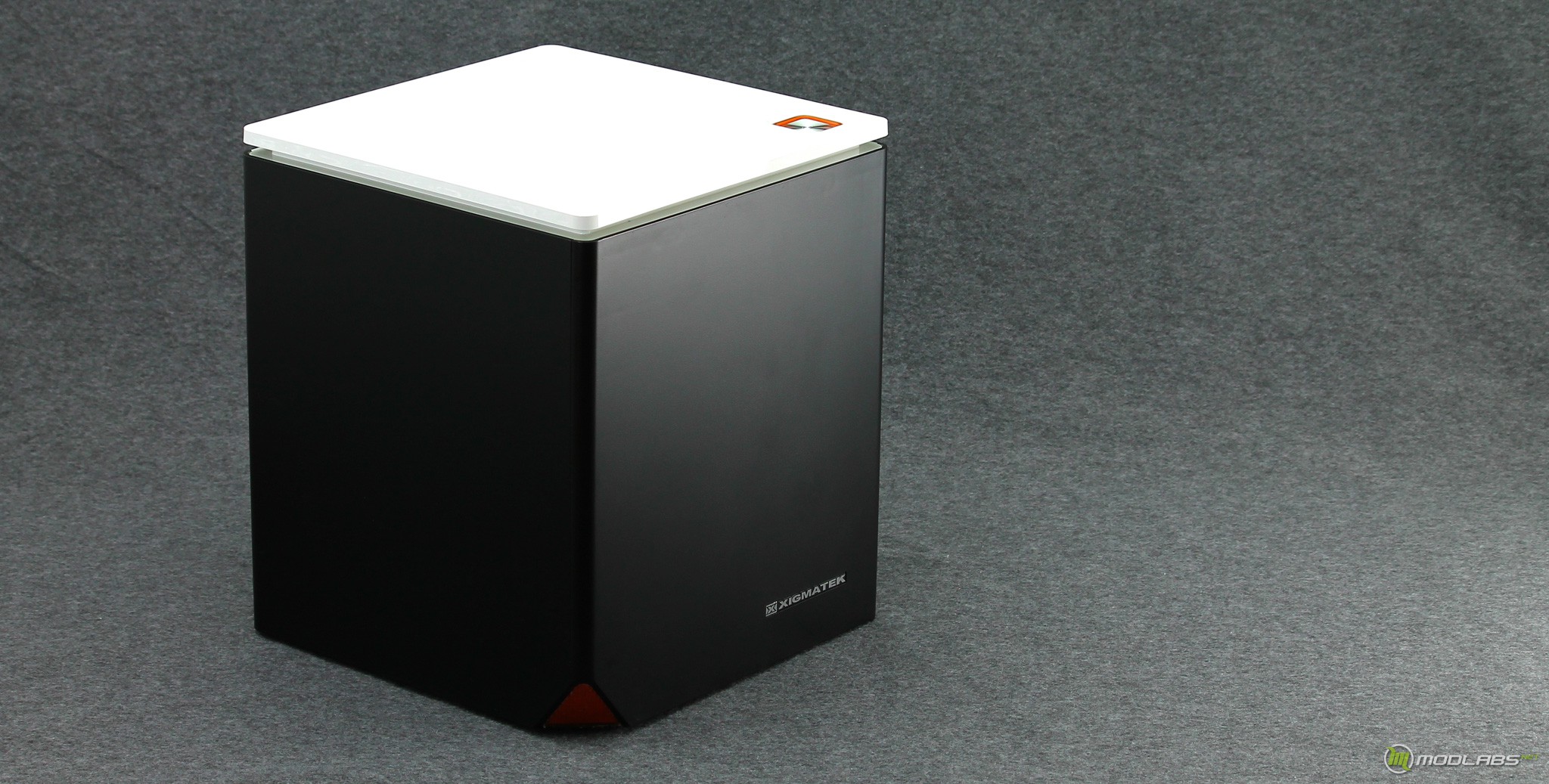

По форме Nebula C почти полностью напоминает куб, но немного вытянут в высоту. Внешние элементы пластиковые. Боковые грани окрашены в черный матовый, а верхняя панель обладает небольшим глянцевым отливом. При этом корпус активно не собирает пыль или отпечатки пальцев.

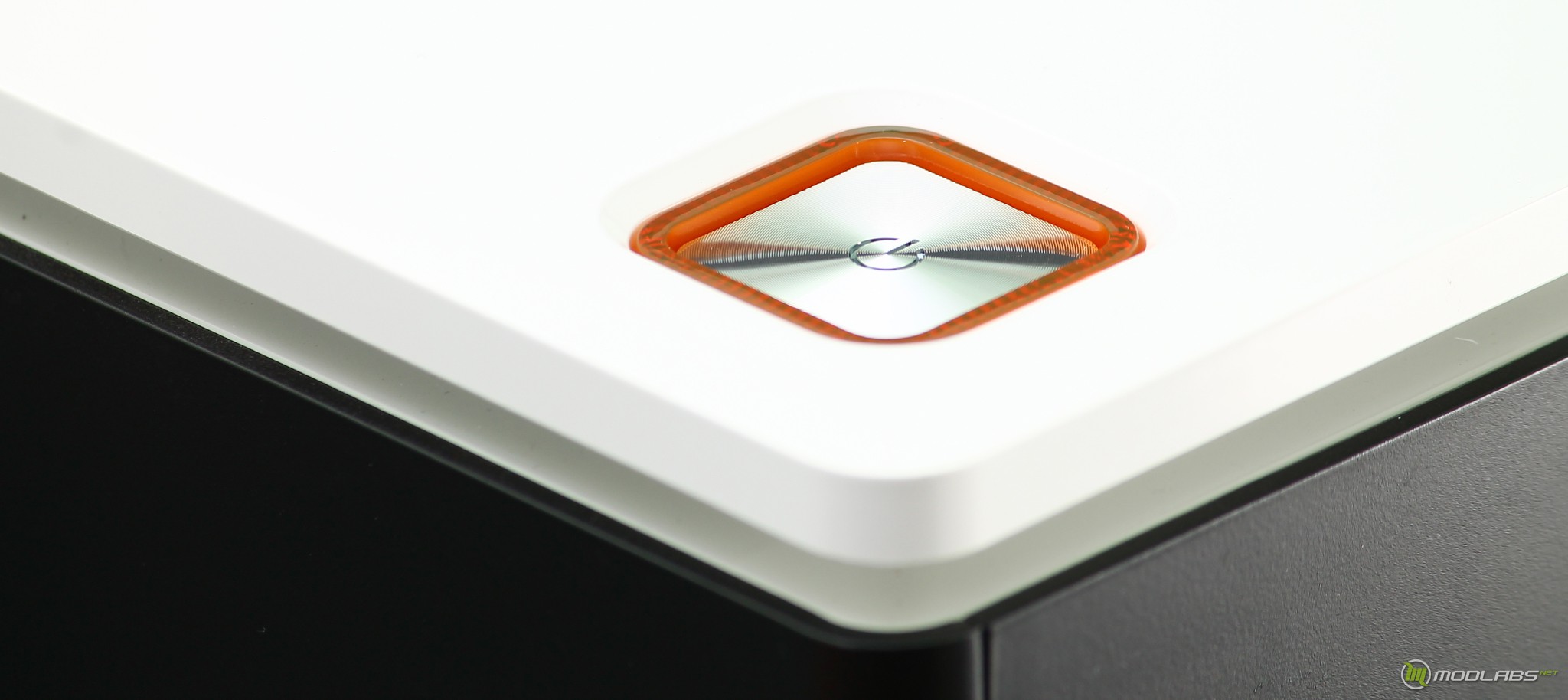

В углу верхней грани есть клавиша включения. Она выполнена подстать верхней грани корпуса, небольшим квадратом. Нажимается хорошо, вокруг есть контрастная вставка из оранжевого пластика.

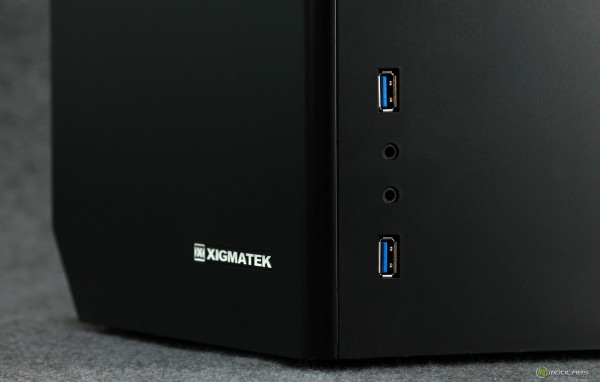

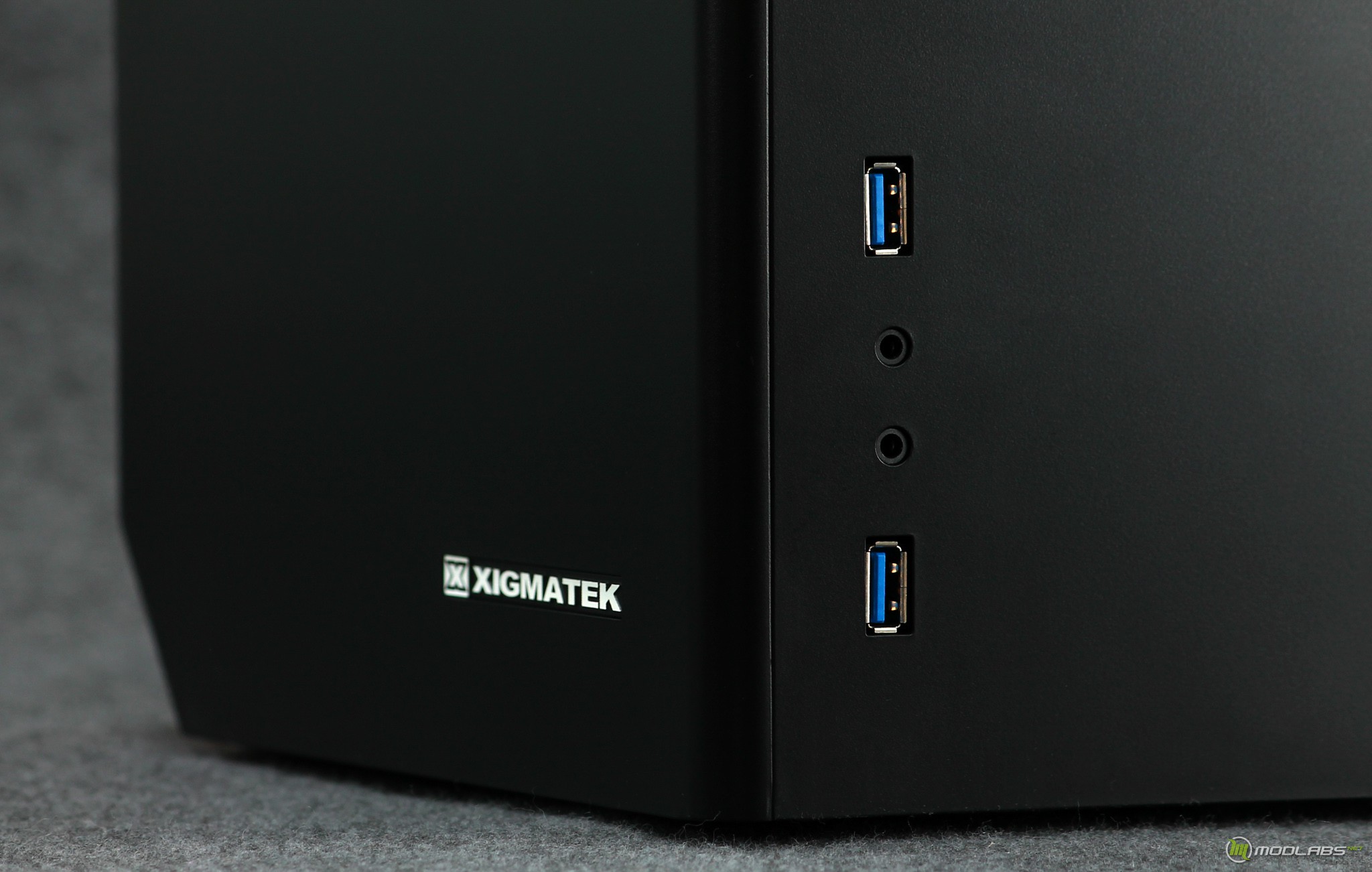

Остальные разъемы находятся на боковой грани с правой стороны. Здесь два раздельных аудио джека, а также пара USB 3.0. Последние можно подключить к каретке 3.0 или 2.0.

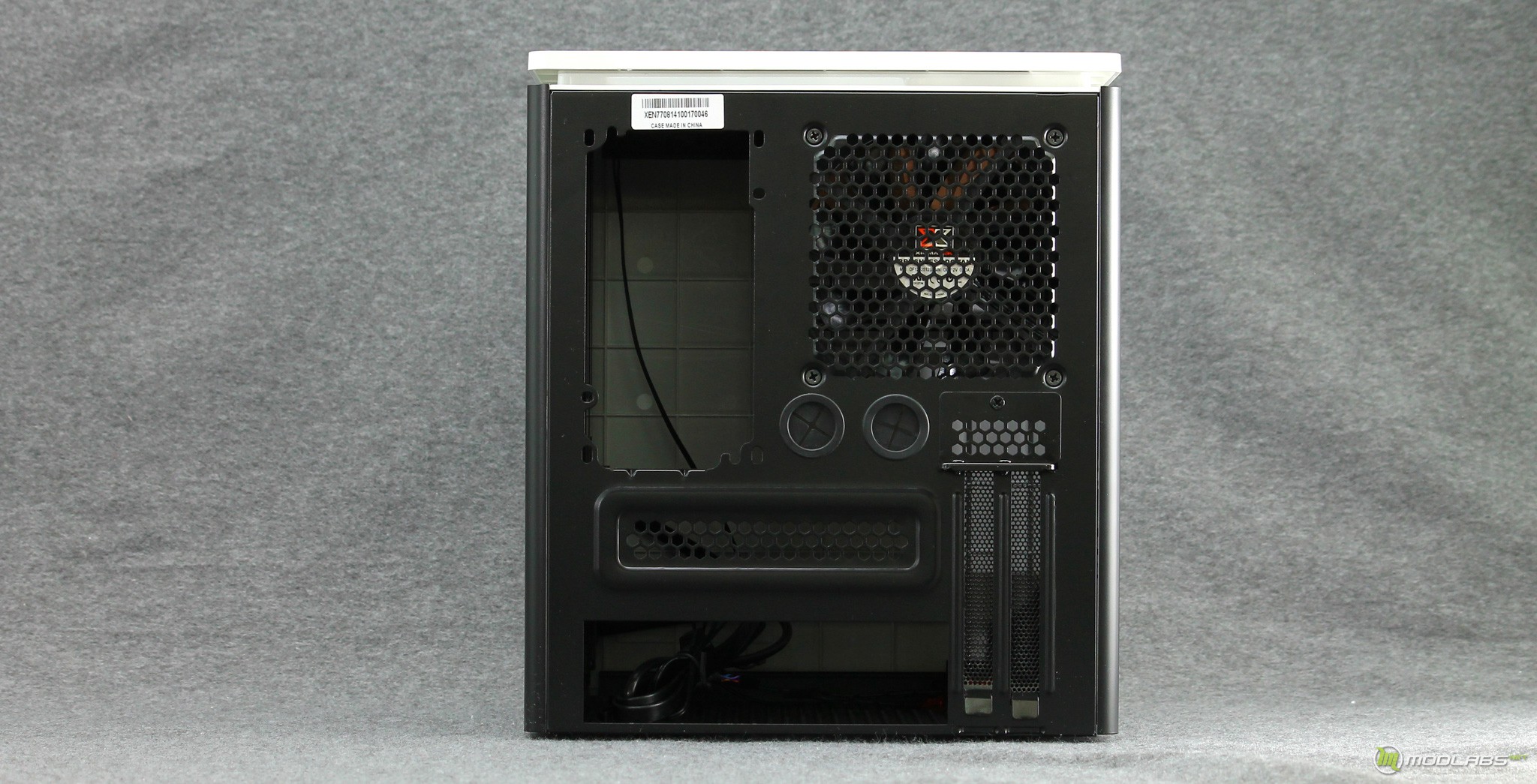

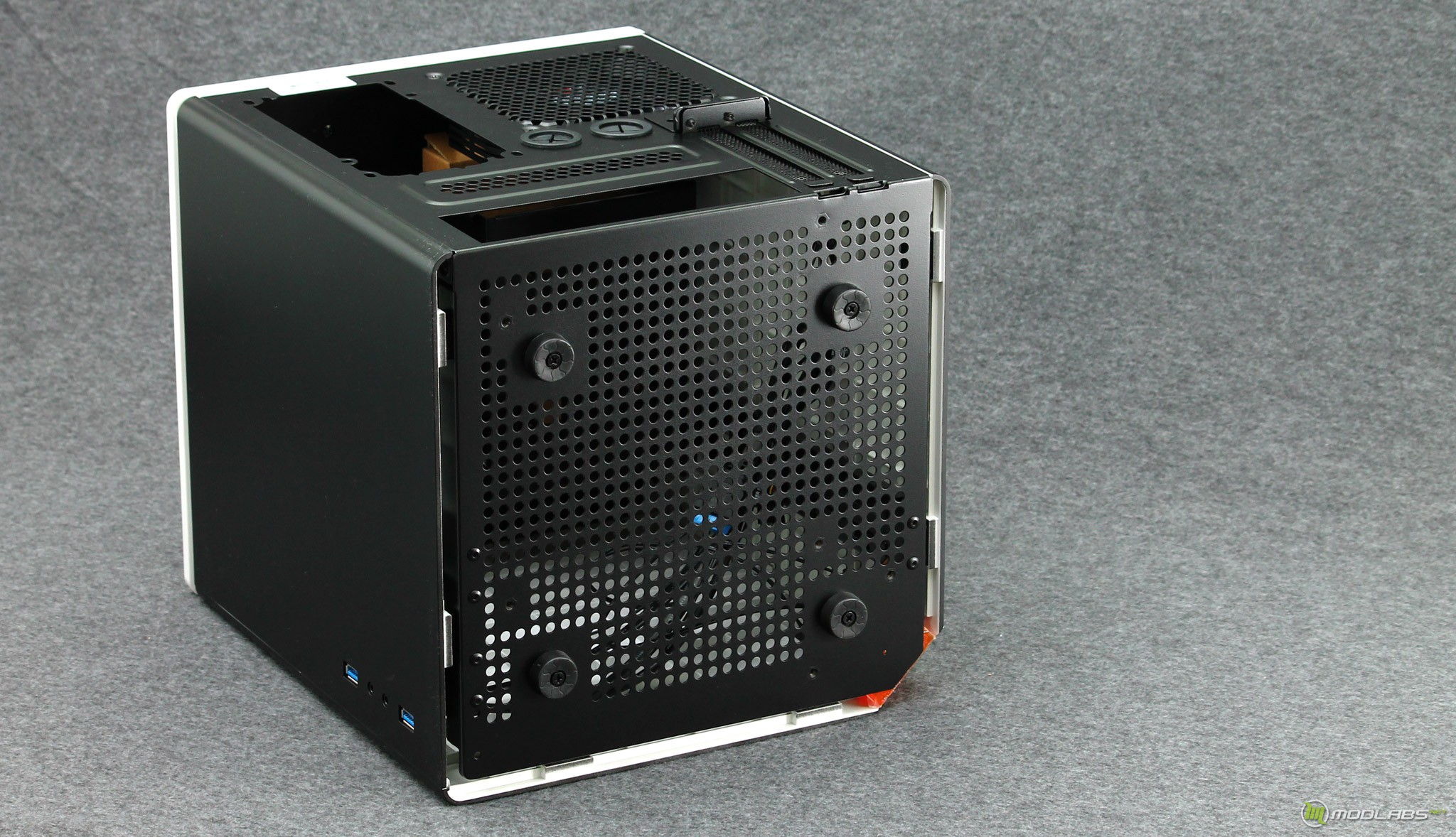

Обратная сторона корпуса образуется рамой и не имеет пластиковых накладок. Изучая ее можно прикинуть примерное расположение элементов внутри. Отмечаем полноразмерный блок питания ATX, одно посадочное место для 120 мм вентилятора и пару штатных отверстий для шлангов водяного охлаждения.

Нижняя грань XIGMATEK Nebula C обладает сплошной перфорацией. Сеточка не маленькая, но жесткость осталось. Есть четыре пластиковых ножки. Они поднимают корпус примерно на полтора сантиметра, жаль не прорезиненные.

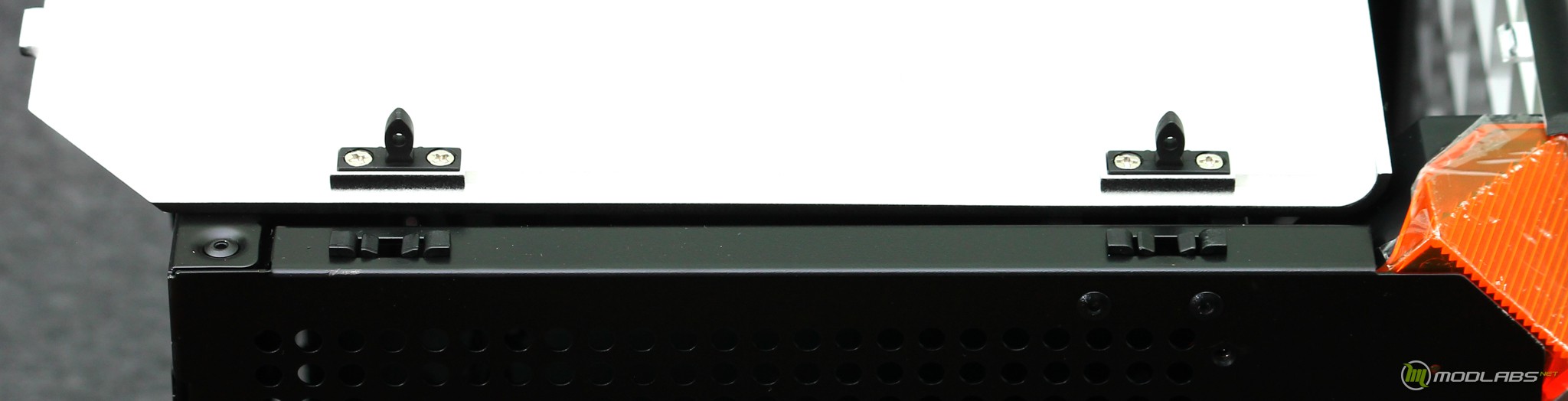

Три боковых панели крепятся с помощью защелок, по четыре на каждую, две верху и две внизу. При этом каждая панель по кругу обладает парой направляющих и фиксируется к соседним боковинам, что делает корпус монолитнее.

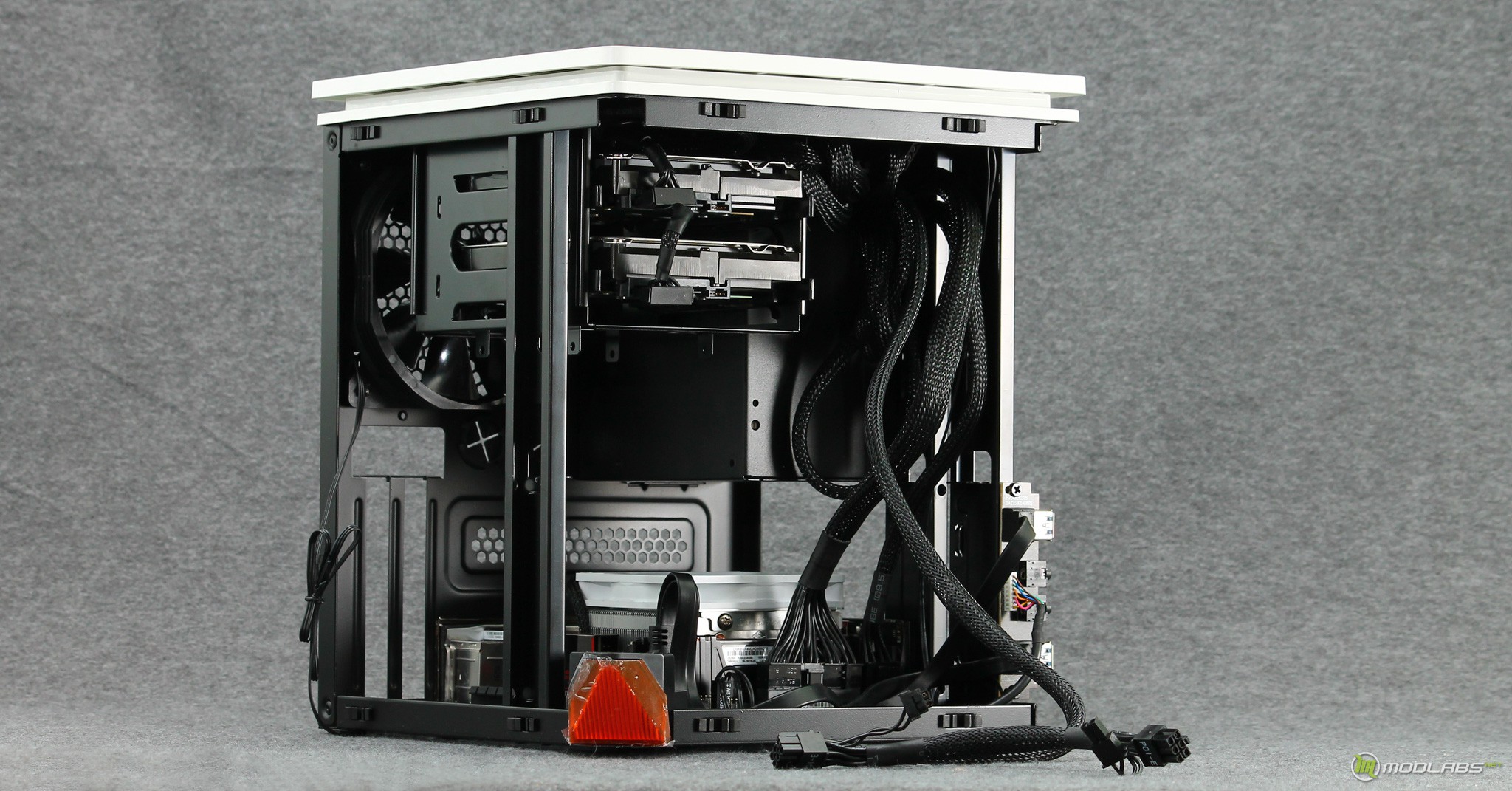

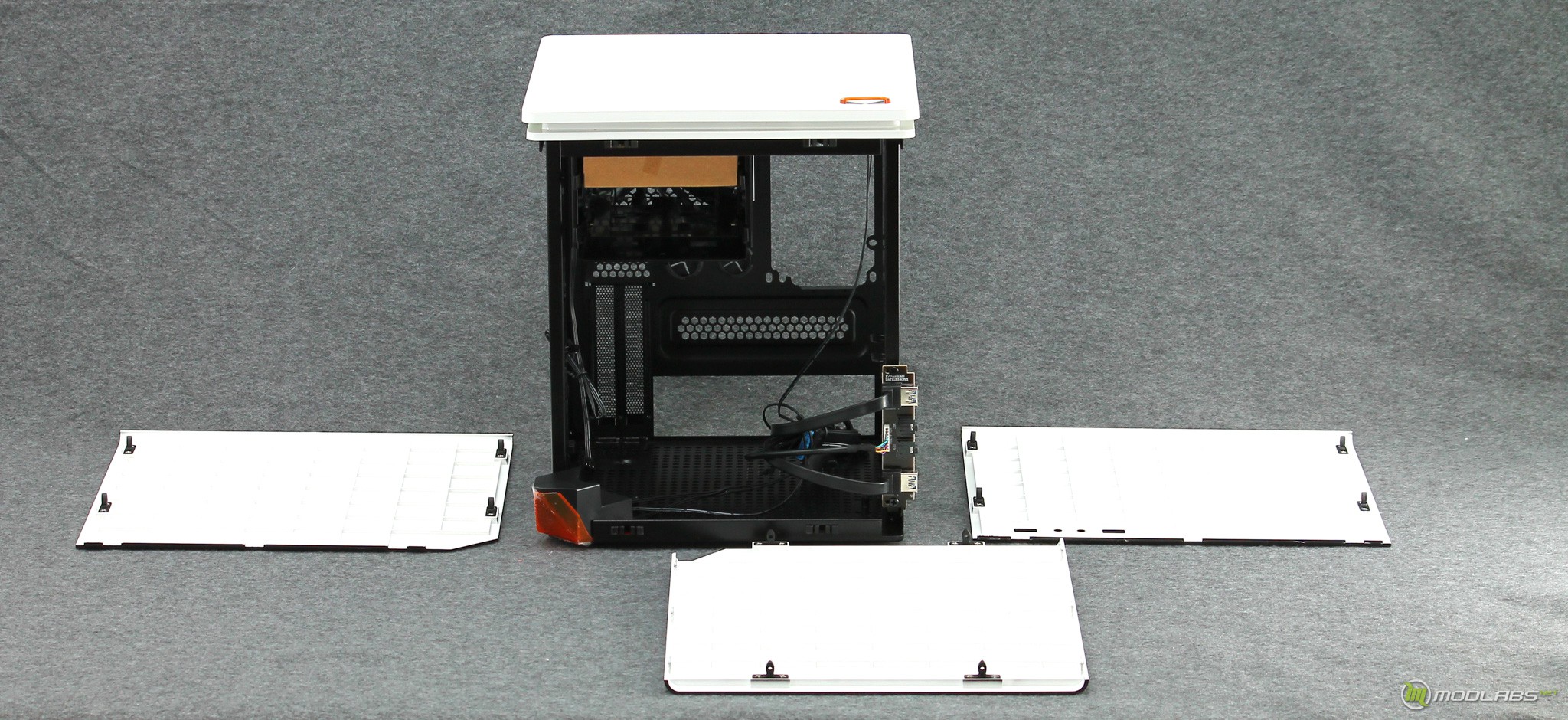

После снятия трех боковин открывается доступ ко всему внутреннему строению корпуса. Быстрое снятие верхней панели не предусмотрено, нужно откручивать набор болтов. Но во время установки необходимости в этом не возникло.

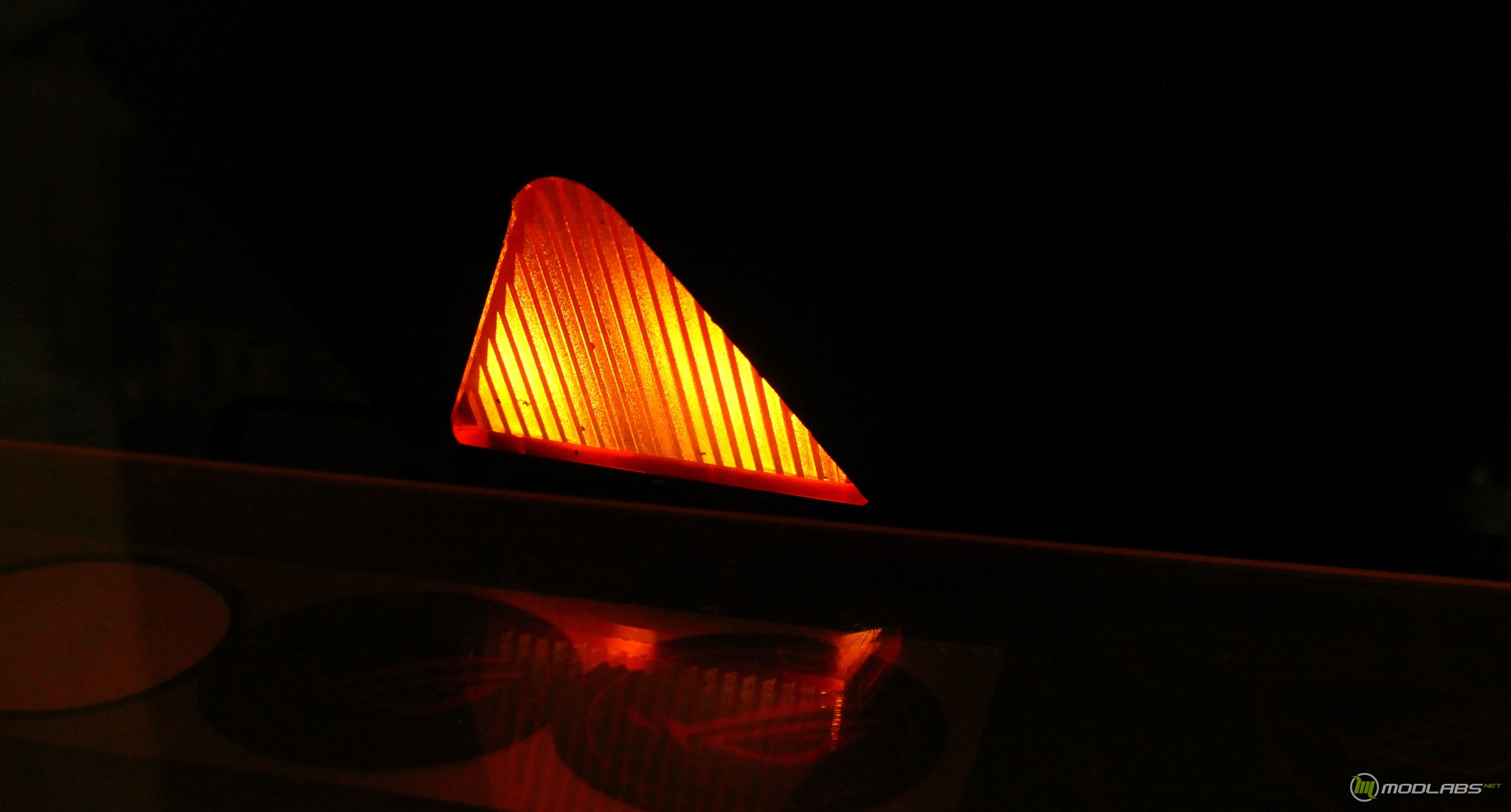

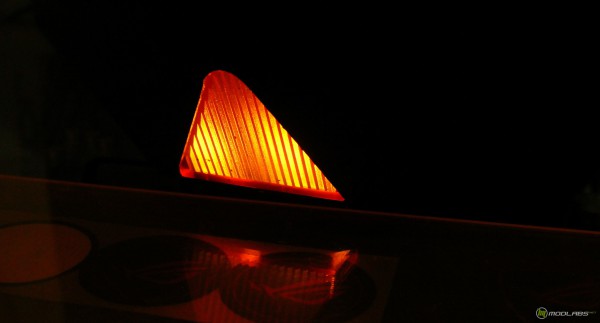

Кстати, чуть не забыл упомянуть небольшой треугольник. Он выполнен в виде среза и находится между лицевой и левой гранью корпуса. После включения подсвечивается и горит оранжевым, яркость средняя, в темноте всю комнату не освещает :).

Внутренний осмотр

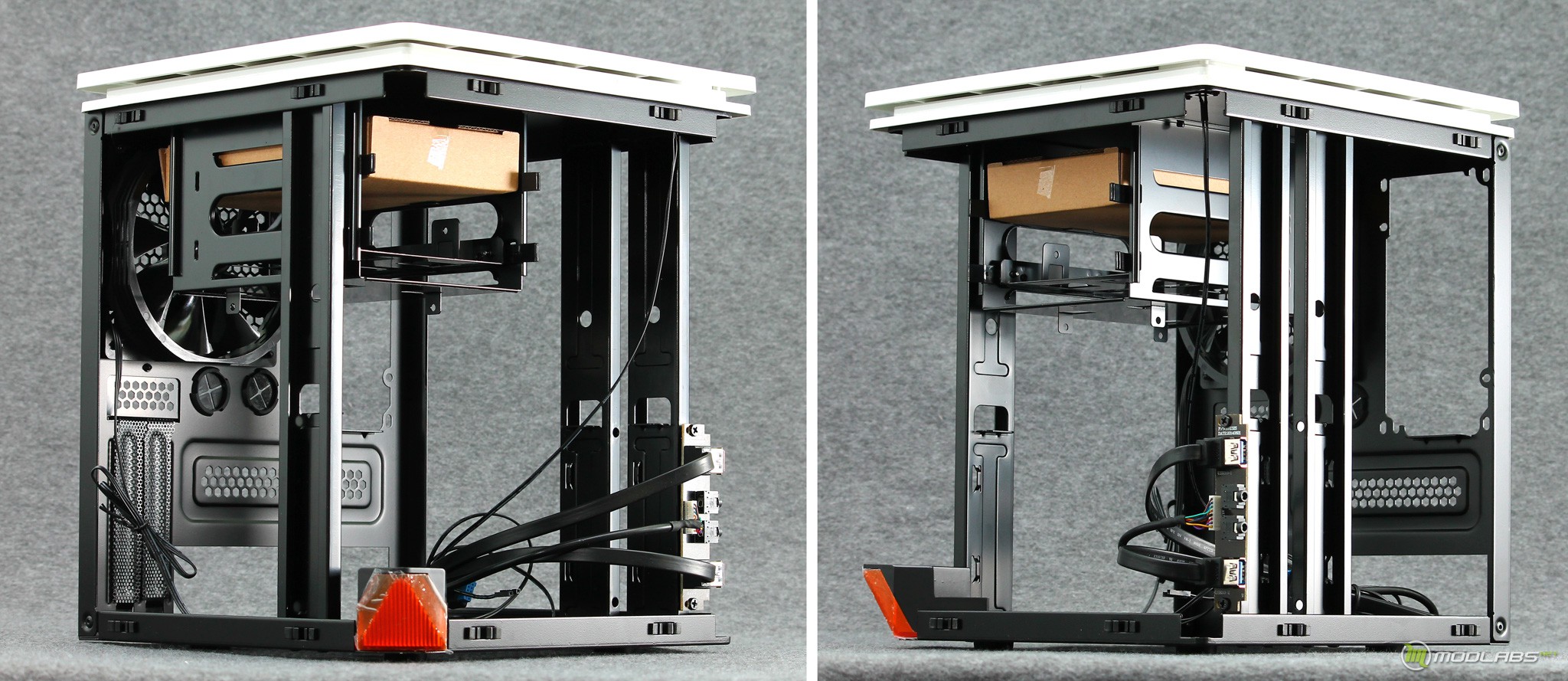

После демонтажа боковых панелей, как по мне, XIGMATEK Nebula C выглядит интересно. Направляющие стойки по бокам, козырек в виде верхней крышки и корзина для накопителей в положении подвеса. Посмотрим детальнее.

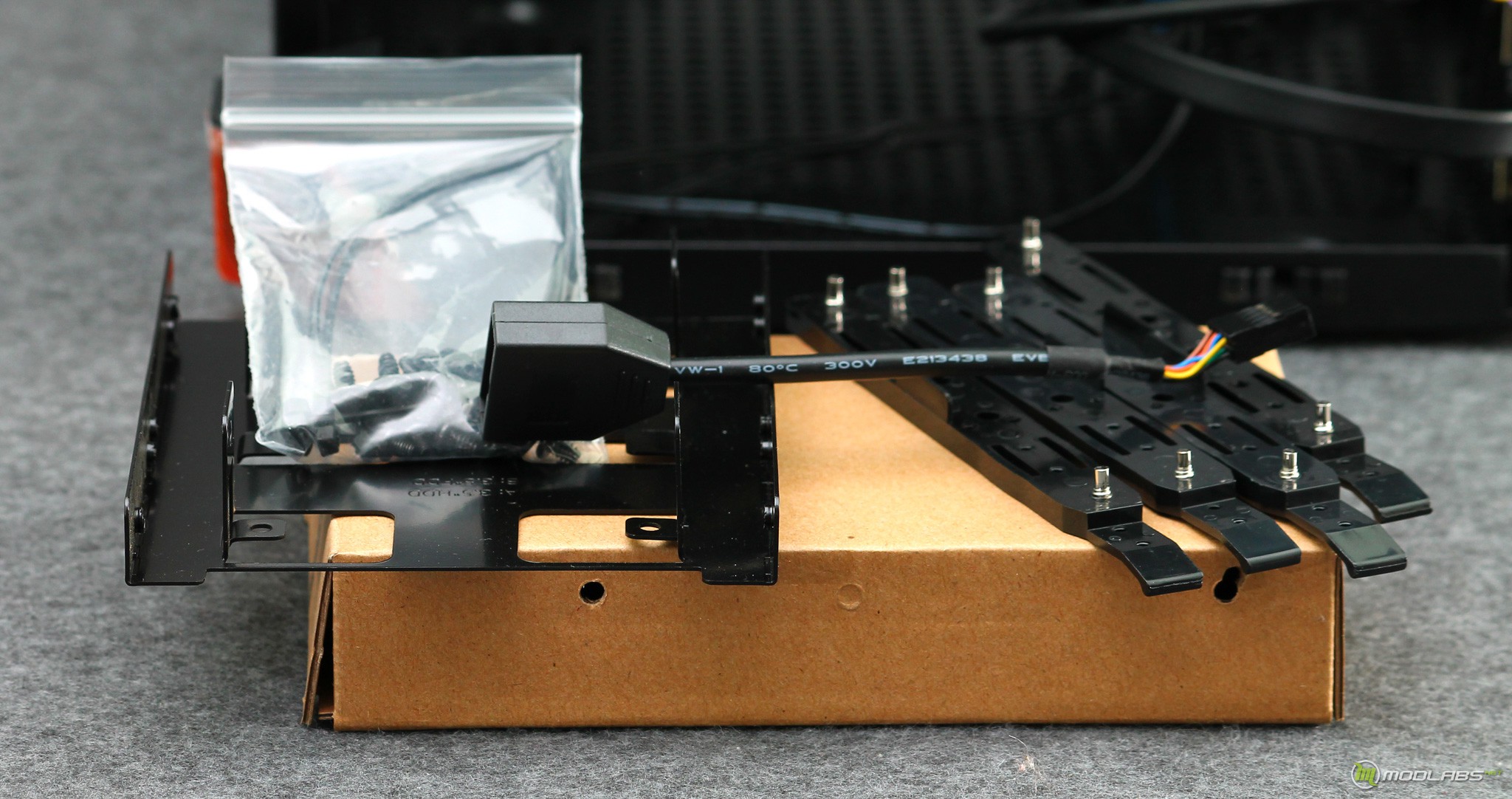

В одном из посадочных мест для накопителей обнаруживается картонная коробочка. В ней есть набор болтов и стяжек, четыре направляющих для накопителей, адаптер для 2,5 дюймового диска и переходник с USB 3.0 на USB 2.0.

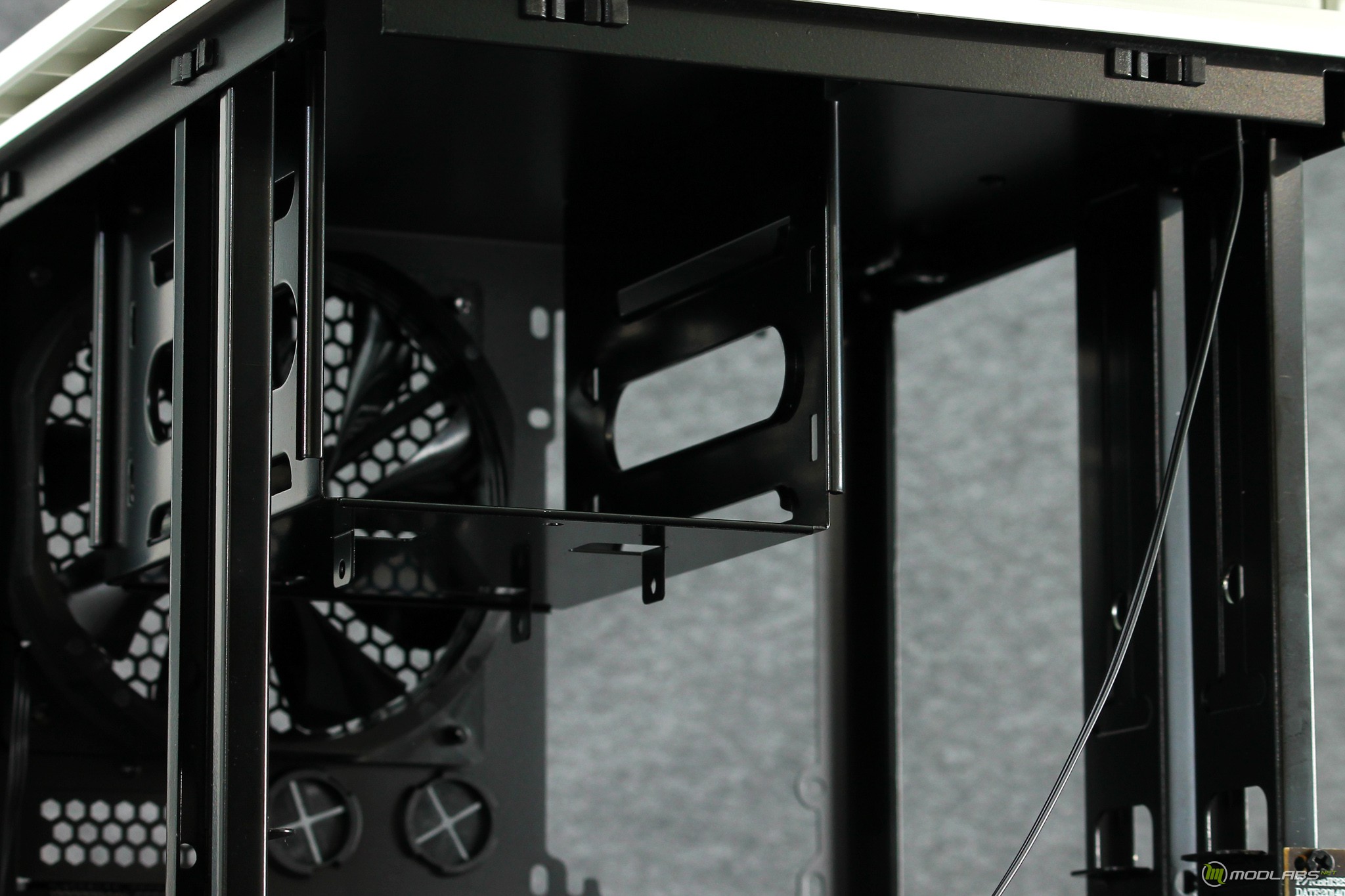

В Nebula C одновременно можно установить три накопителя: два 3.5" и один 2.5". С помощью комплектного адаптера один 3.5" можно поменять на второй 2.5". Набор не большой, но весьма стандартный. Корзина закреплена на раме, изменений ее положения или изменения конструкции не предусмотрено.

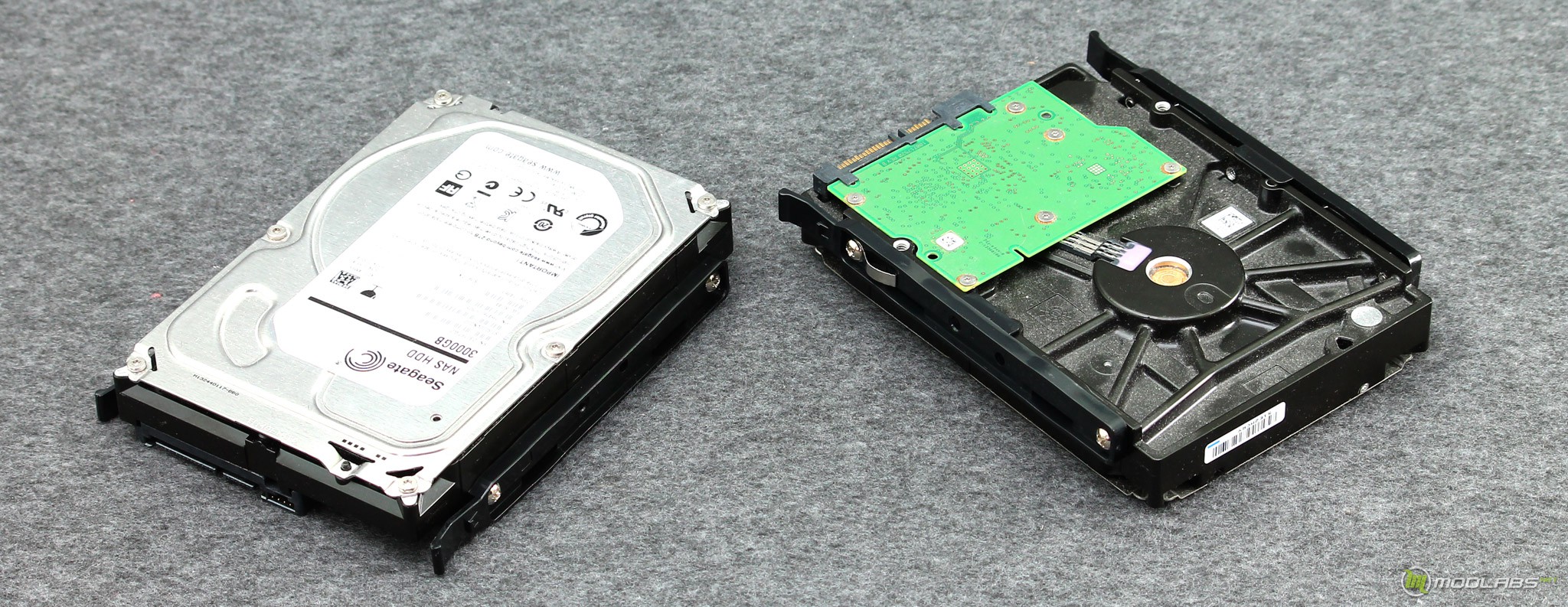

Накопители на 3.5" устанавливаются без винтов и отверток. Прикладываем пластиковые направляющие и вставляем в корзину. Антивибрационных прокладок на направляющих нет.

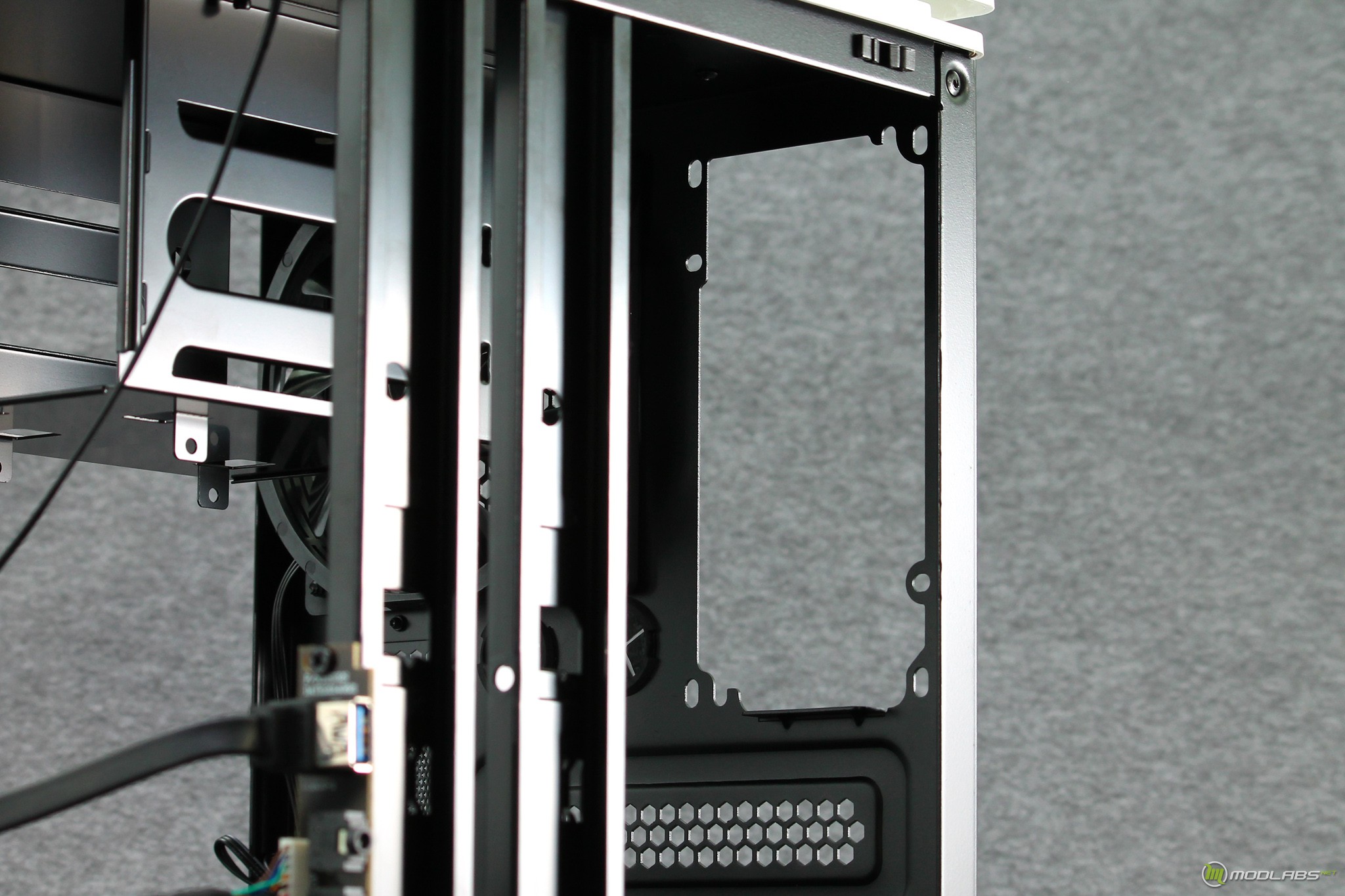

Как мы уже отмечали, для установки блока питания доступны полноразмерные ATX варианты. Блок устанавливается вертикально, над областью материнской платы.

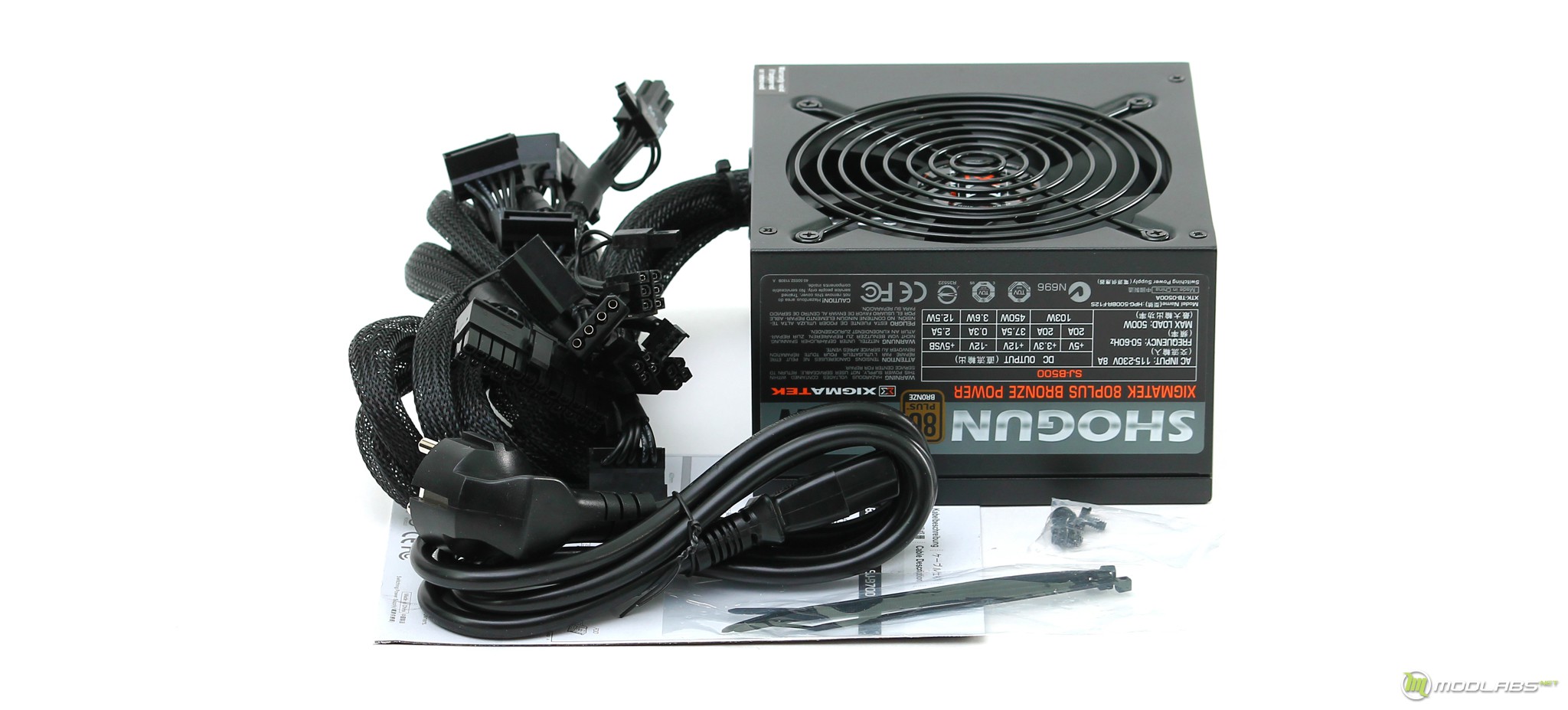

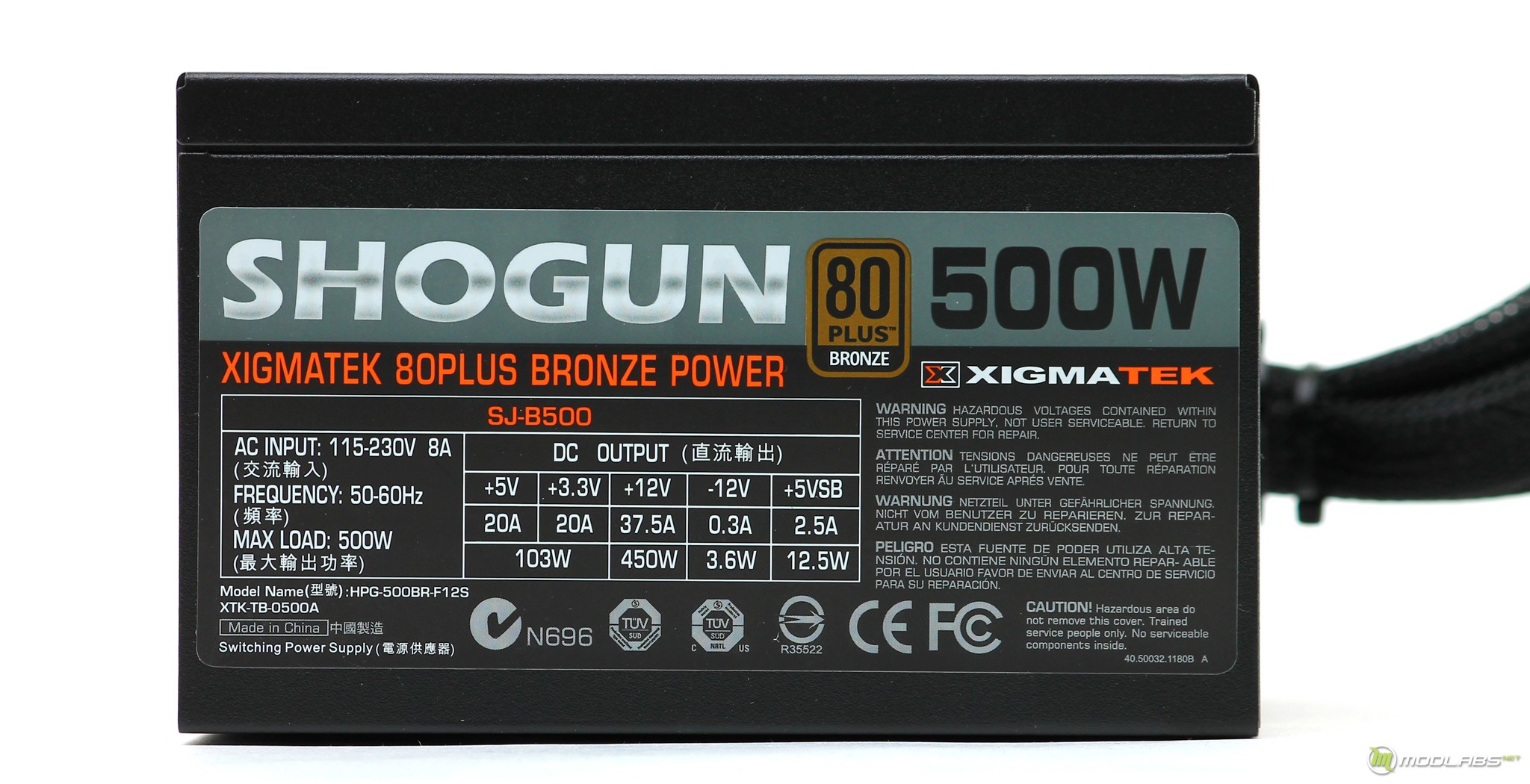

В рамках сборки для обзора будем использовать блок Shogun SJ-B500 500W от тех же товарищей из Xigmatek. В серии Shogun есть три вариации на 500, 600 и 700W. Блок сертифицирован по стандарту 80Plus Bronze и обладает защитами UVP, OVP, OPP и SCP.

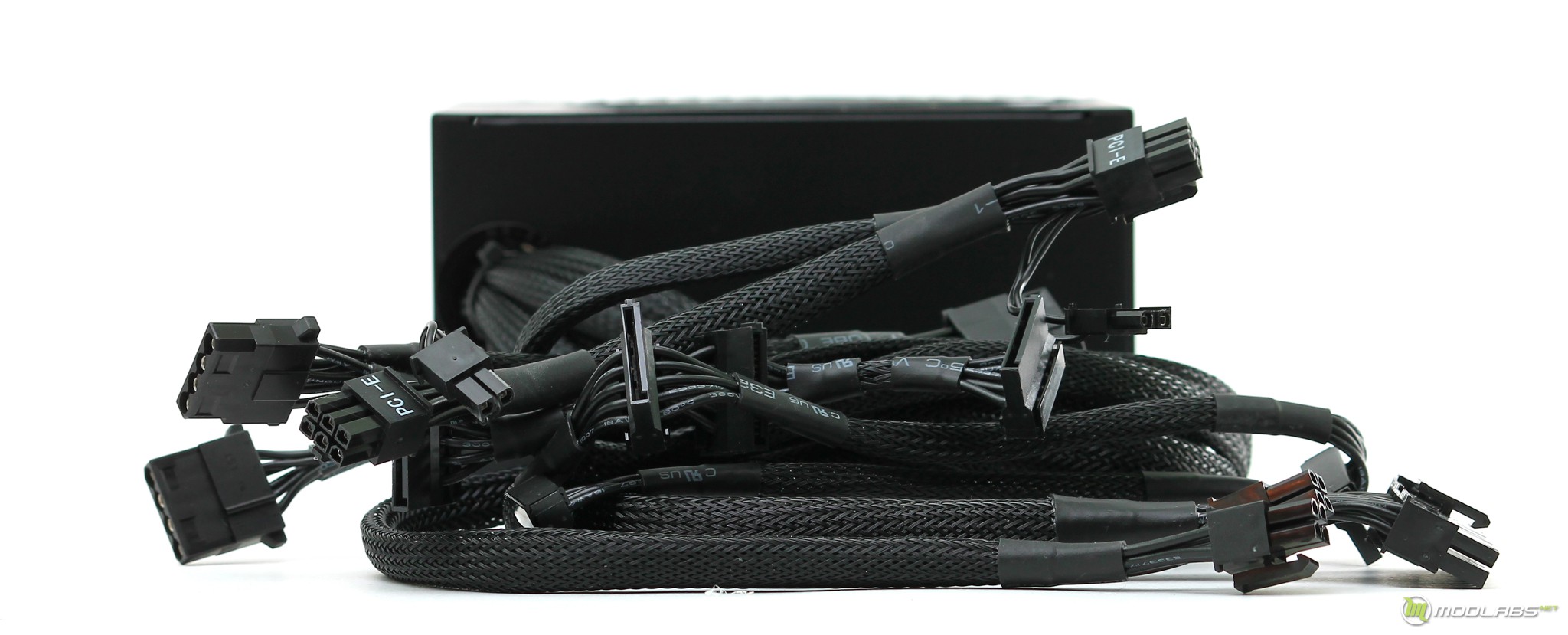

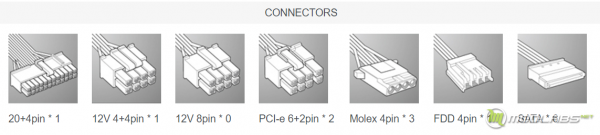

Блок не модульный, все кабеля по умолчанию «запаяны» на его плату. Они находятся в тканевой оплетке средней жесткости. Список разъемов представлен на скриншоте ниже.

Установка системы

XIGMATEK Nebula C поддерживает материнские платы только Mini-ITX форм-фактора. Так для сборки я использовал набор из ASUS Maximus VIII Impact и кулера SilverStone Argon Series AR06. Они отлично поместились в систему, а после установки блока питания даже остался явный запас, в целом можно установить кулер с высотой до 80 миллиметров.

После установки блока питания красота внутри корпуса немного уменьшается. Дело в том, что здесь попросту нет «ширмы», за которую можно красиво уложить все кабели.

По заявлению производителя к установке доступны видеокарты длинной до 230 миллиметров. Но у меня под рукой оказалась карточка с длиной в 250миллиметров, а именно NVIDIA GeForce GTX 1060 в вариации Founders Edition. И В режиме «на глаз» она замечательна помещалась в корпус.

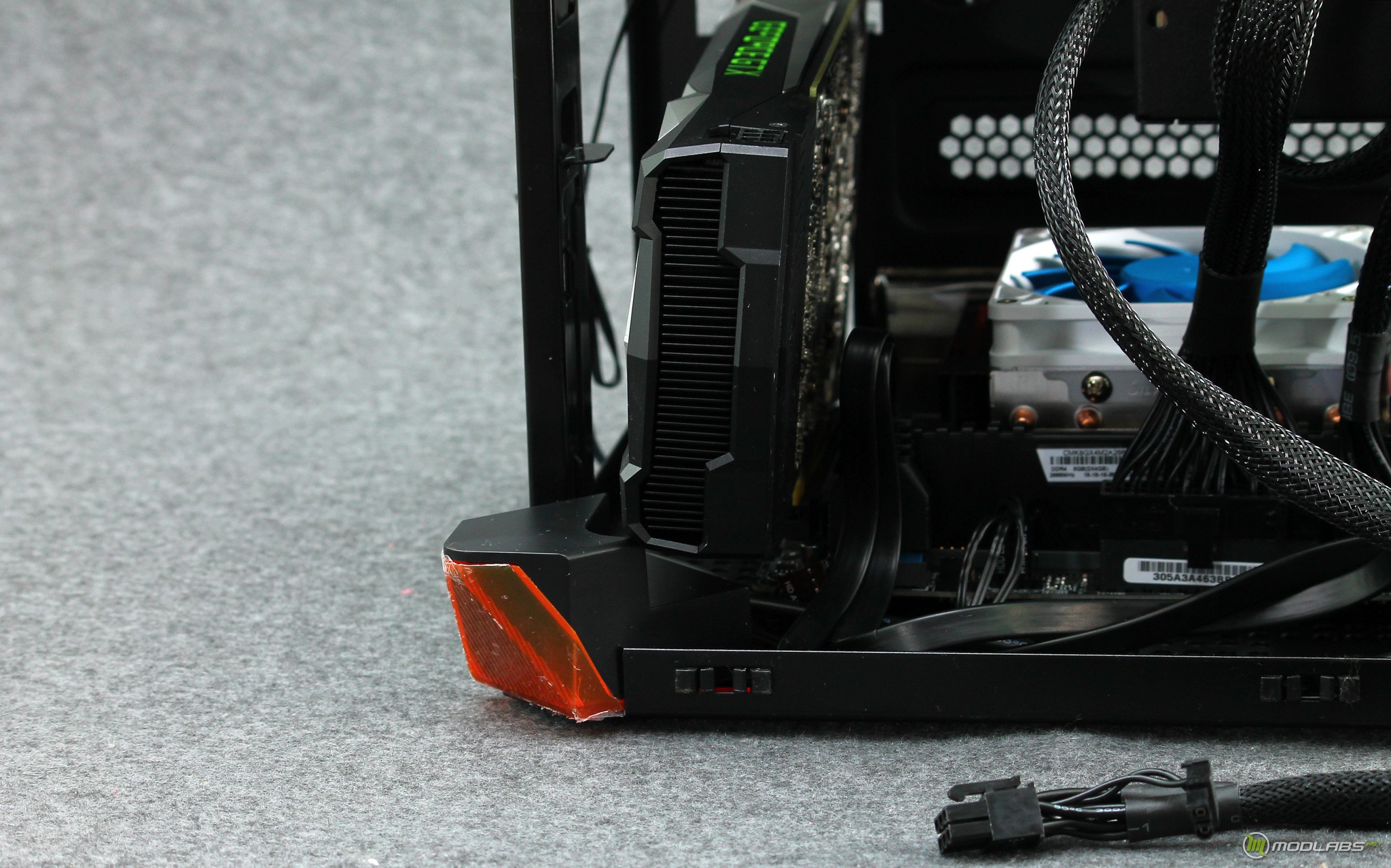

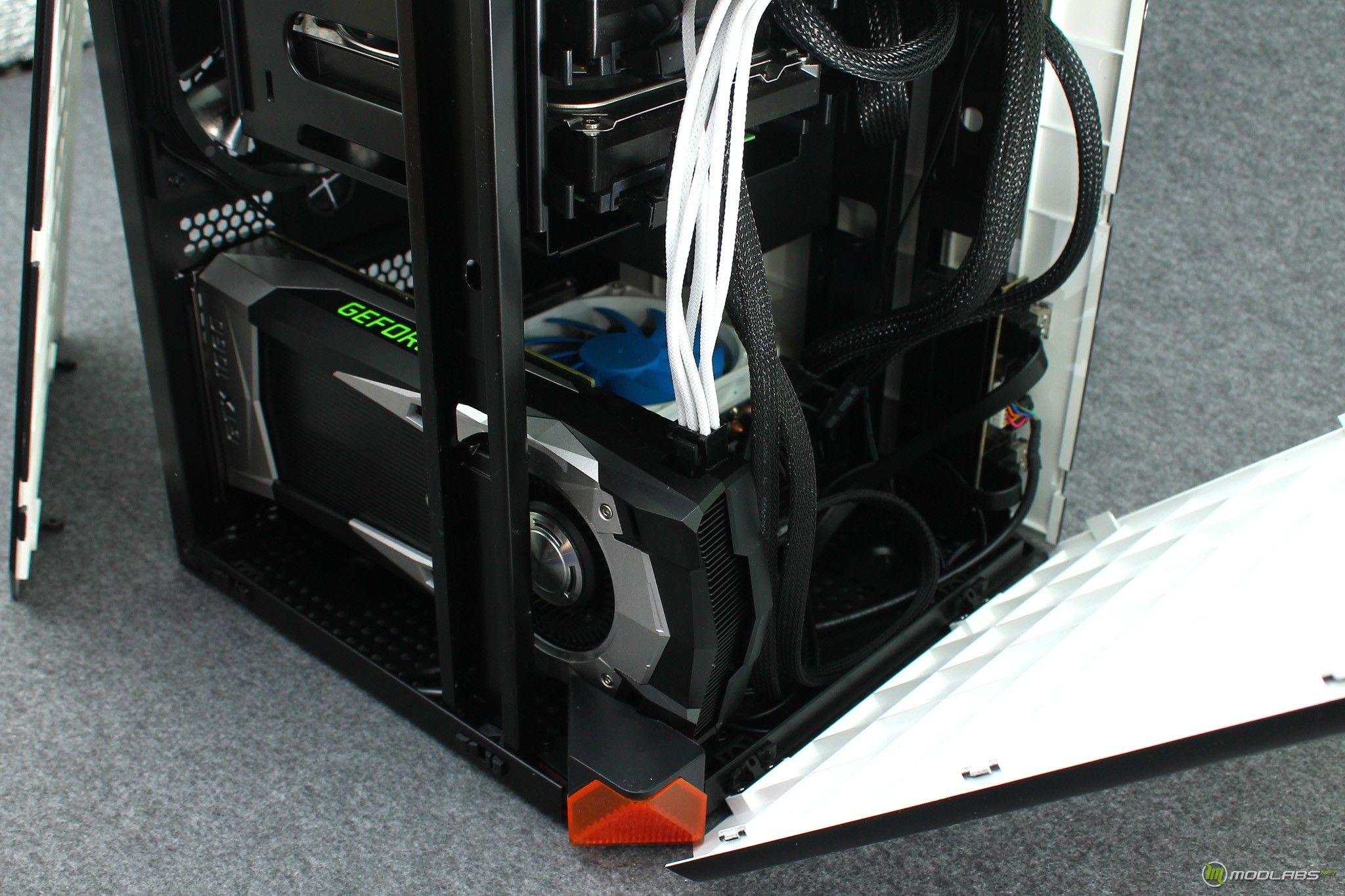

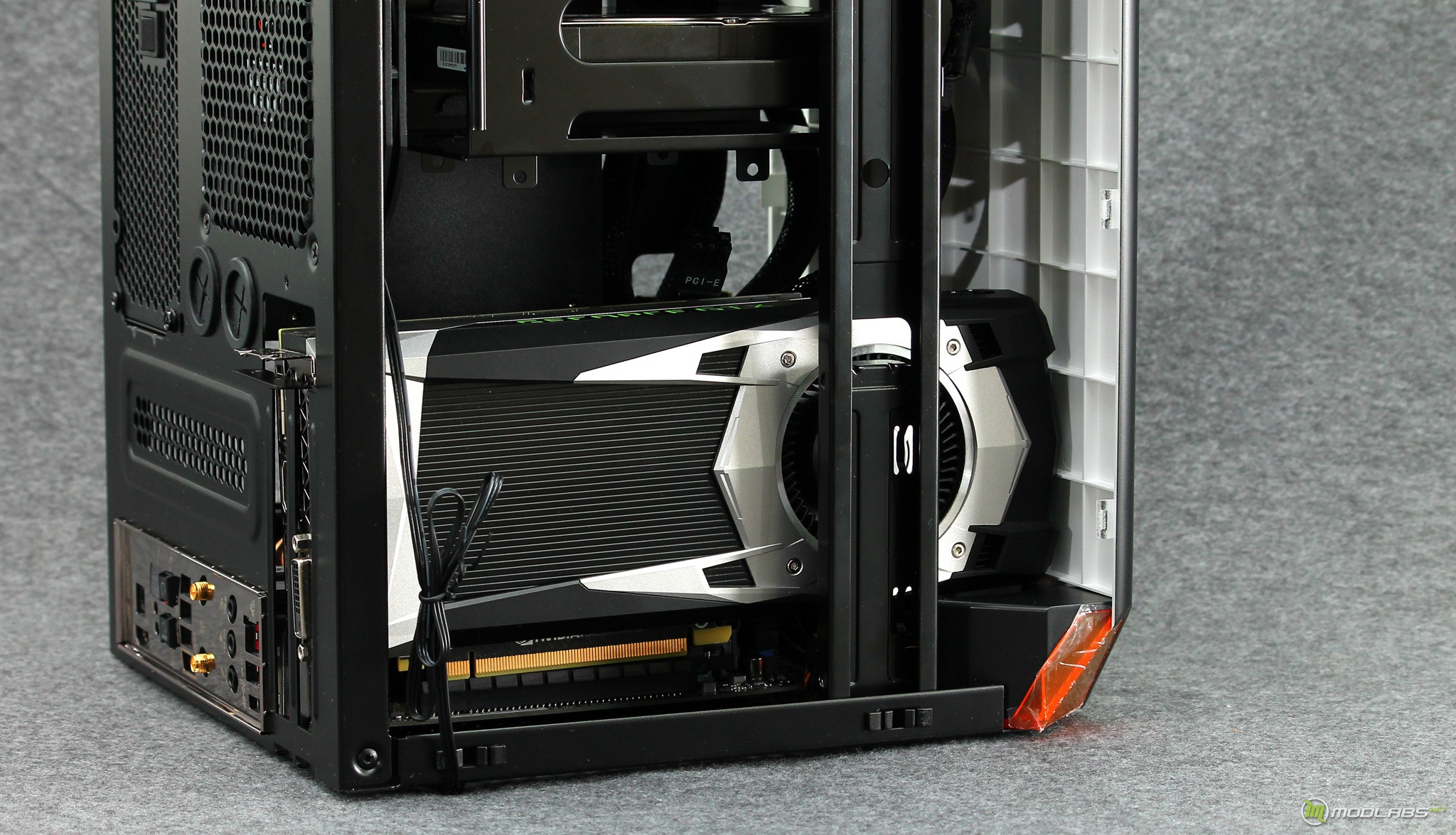

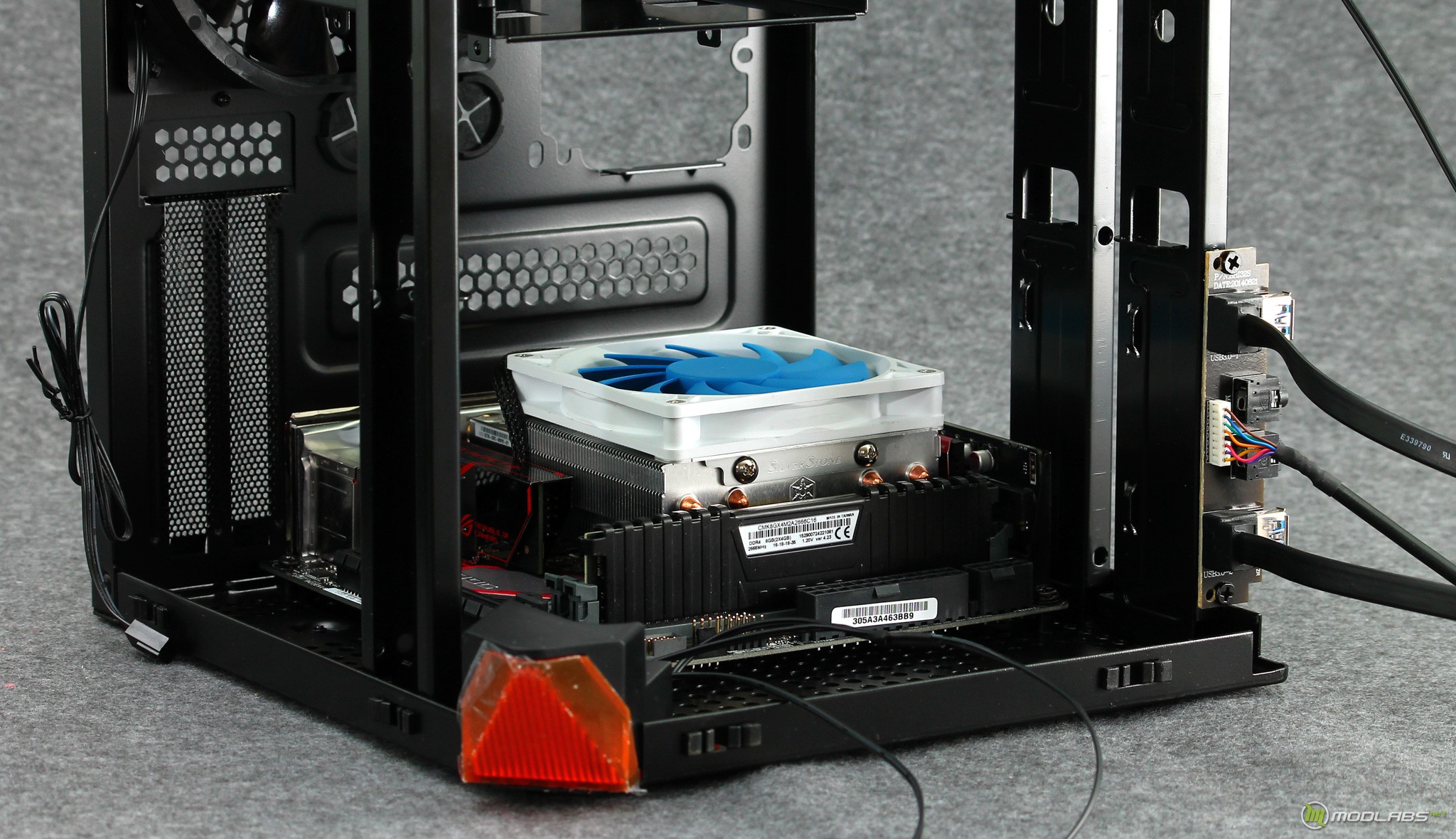

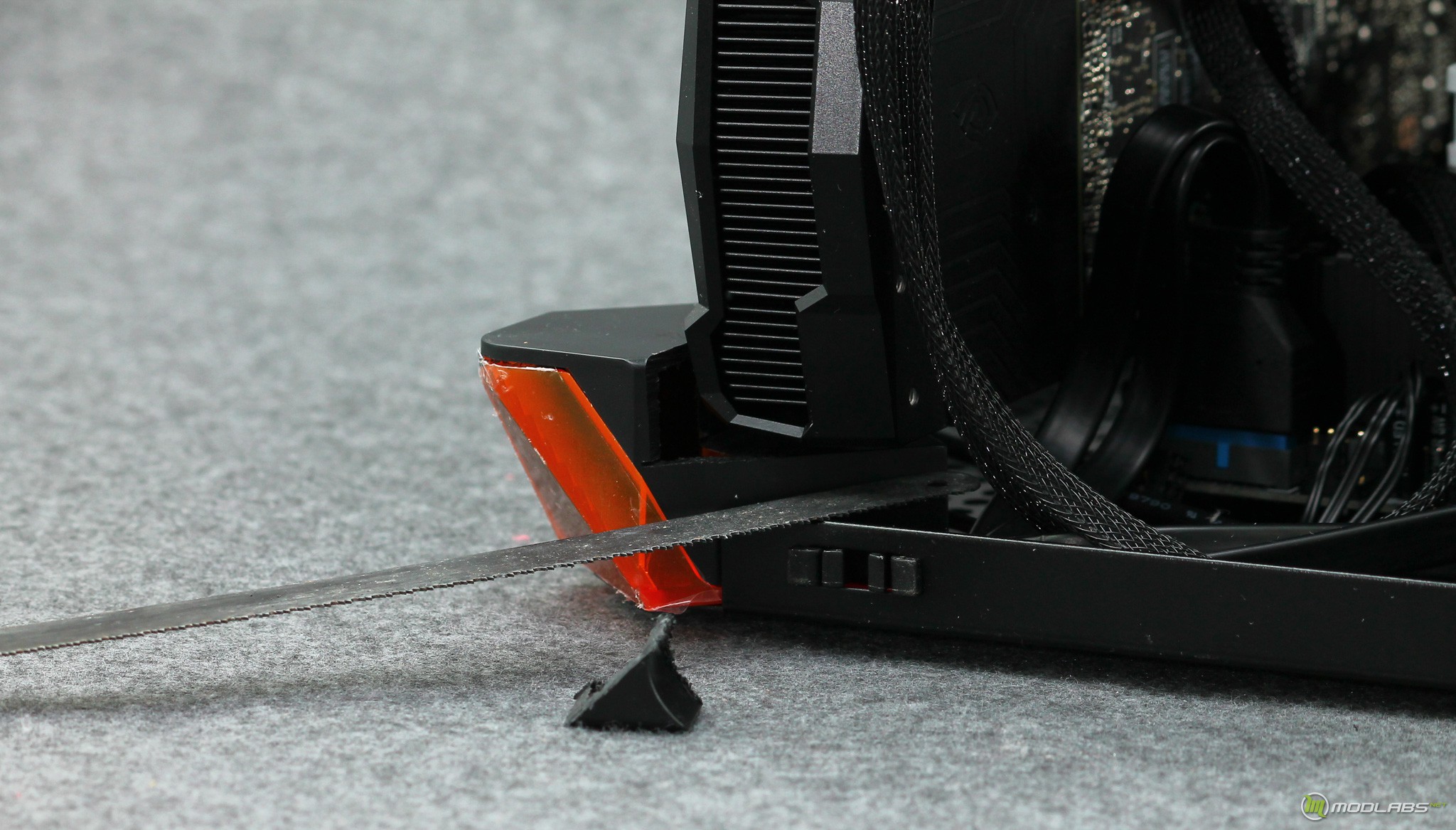

Но, помните, тот самый уголок? Его форма не давала вставить карту в слот материнской платы. Пришлось немного поработать ножовкой, удалить часть этого уголка, и карта отлично поместилась.  При этом внешне модернизацию заметно не было, а установка крышек прошла даже без касания.

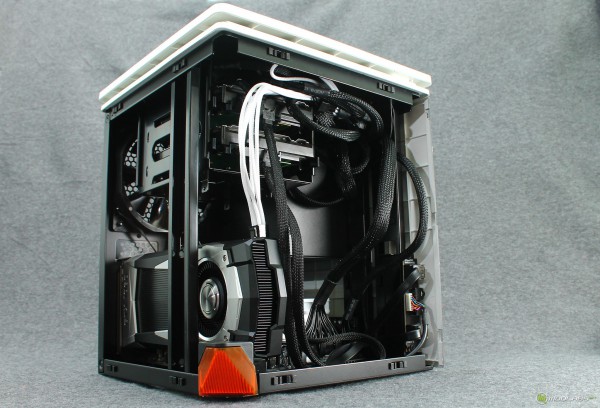

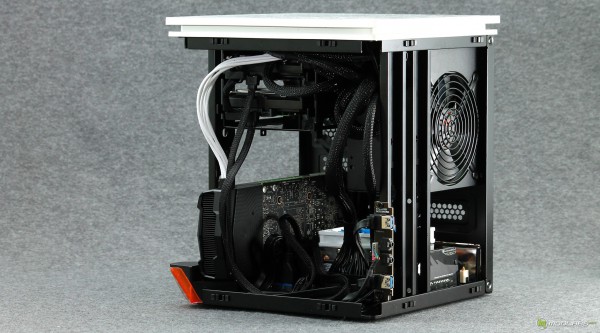

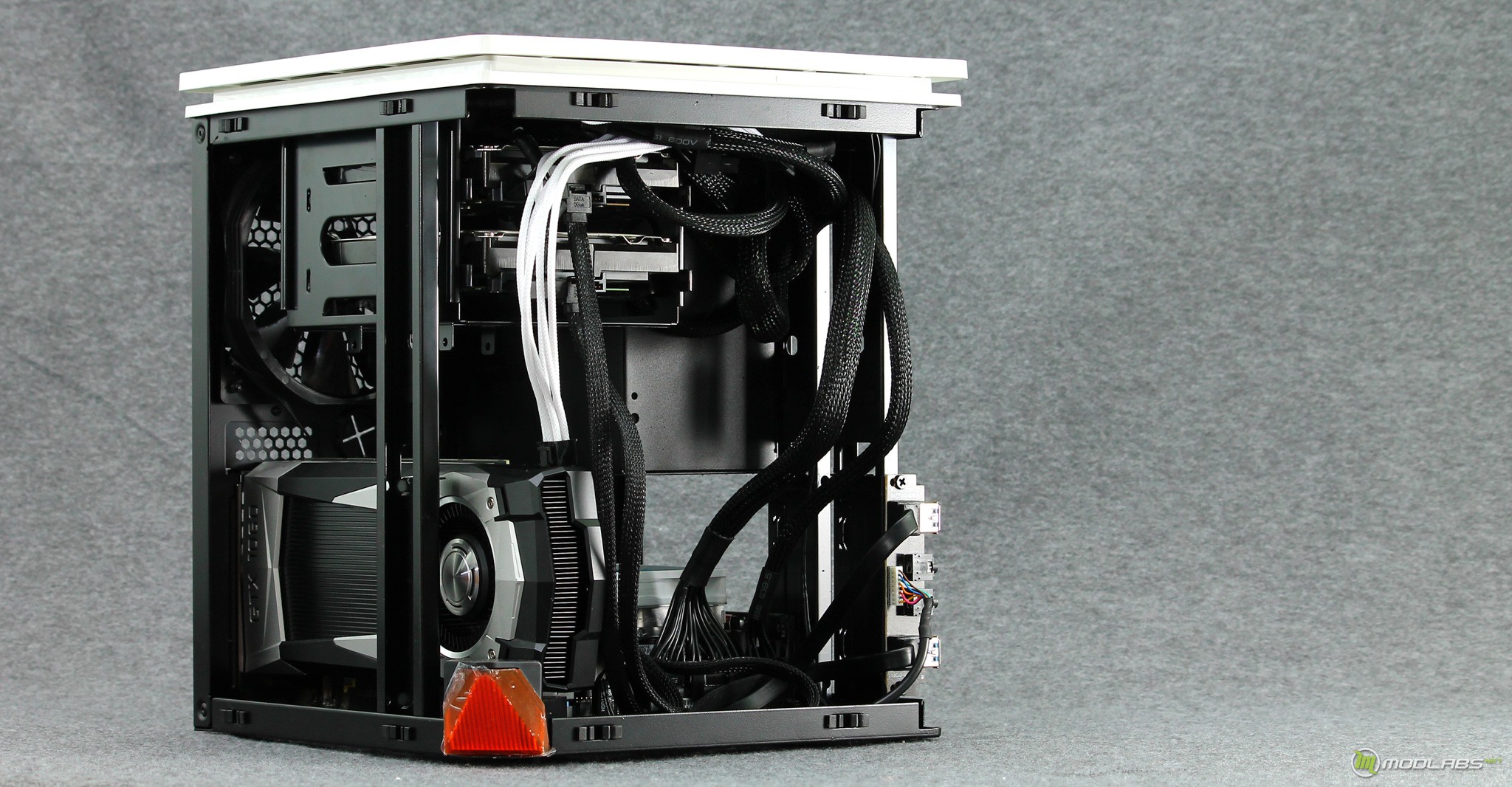

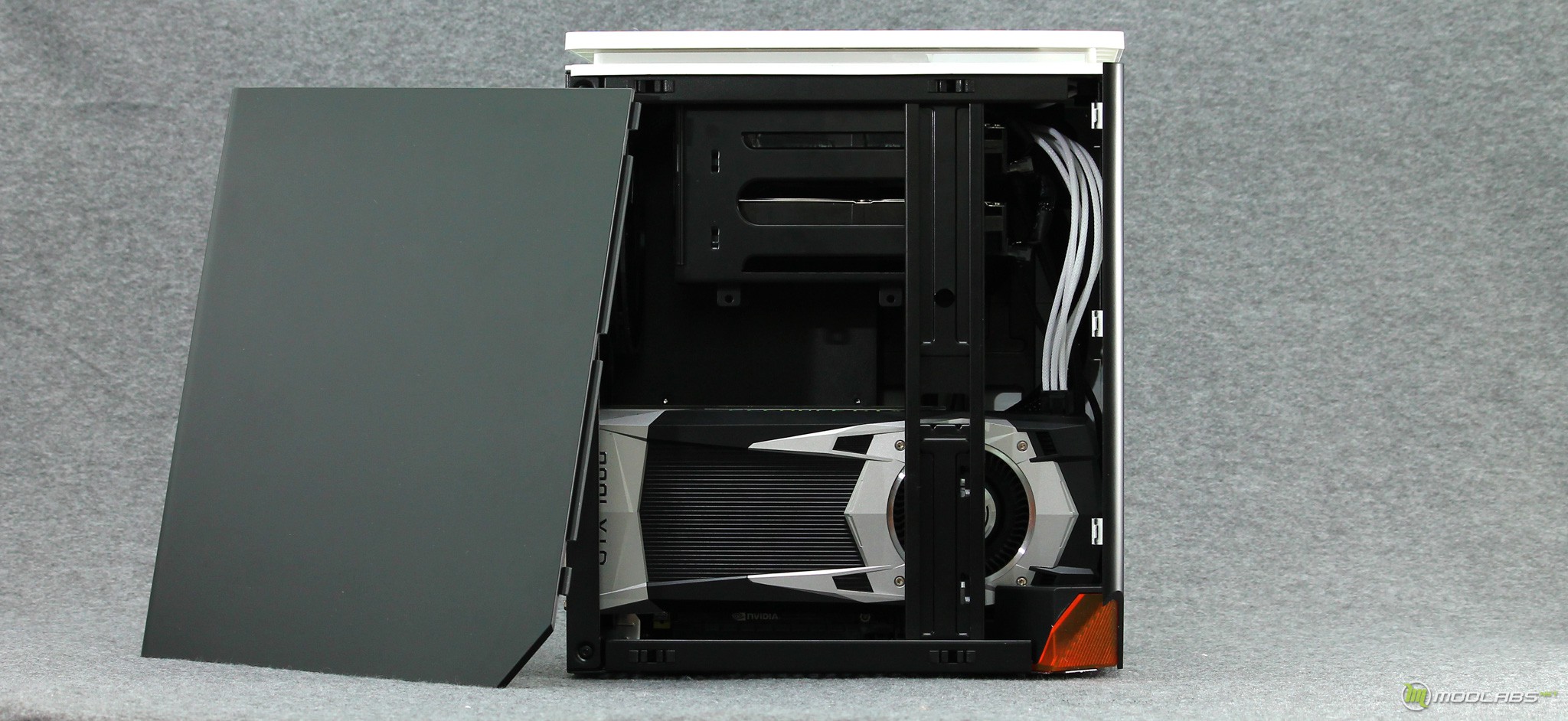

В собранном варианте, система напоминала хорошо прокачанный кубик. Но в тоже время внутри корпуса оставался явный запас пустого пространства.

Как видим, после установки всех компонентов, при учете глухих стенок, в Nebula C образуется следующая система воздухотока: на выдув работают БП, Видеокарта и 120 мм вентилятора, а приток обеспечивается естественным путем через перфорации на нижней грани корпуса.

Резюмируем

На момент публикации материала XIGMATEK Nebula C не засветился в столичной рознице. Сначала я думал, что продуктов XIGMATEK в принципе нет на прилавках магазинов, но нет, некоторые варианты есть. На зарубежных торговых площадках Nebula C нашелся, но за 59,99 тамошних единиц. При такой цене у подопытного есть множество аналогов, тот же Core V1.

В общем, XIGMATEK Nebula C выглядит интересно. Именно визуально. Конструктивно корпусу есть куда стремится. Можно и установку видеокарты продумать, и дополнительные места для накопителей добавить, да и приспособления для укладки проводов лишними не будут. Но если эти пункты не являются для вас критичными, то на базе Nebula C можно собрать адекватный кубик. Причем если задумать об использовании имеющегося пространства, там и до СВО дойти можно…

Введение, Внешний осмотр

В одном из обзоров компьютерных корпусов я уже подмечал тот факт, что иногда среди большого количества однотипных вариантов встречаются представители, явно отличающиеся от других аналогов. Наверное, такое утверждение будет верным и для других «железок».

Сегодня к нам на тестирование попала новинка от компании SilverStone, а именно корпус Primera PM01. Его выпуском производитель не перевернул представление о полноразмерном ATX-корпусе, но заложил несколько интересных решений, сумма которых делает модель Primera PM01 интересной для рассмотрения.

Внешний осмотр

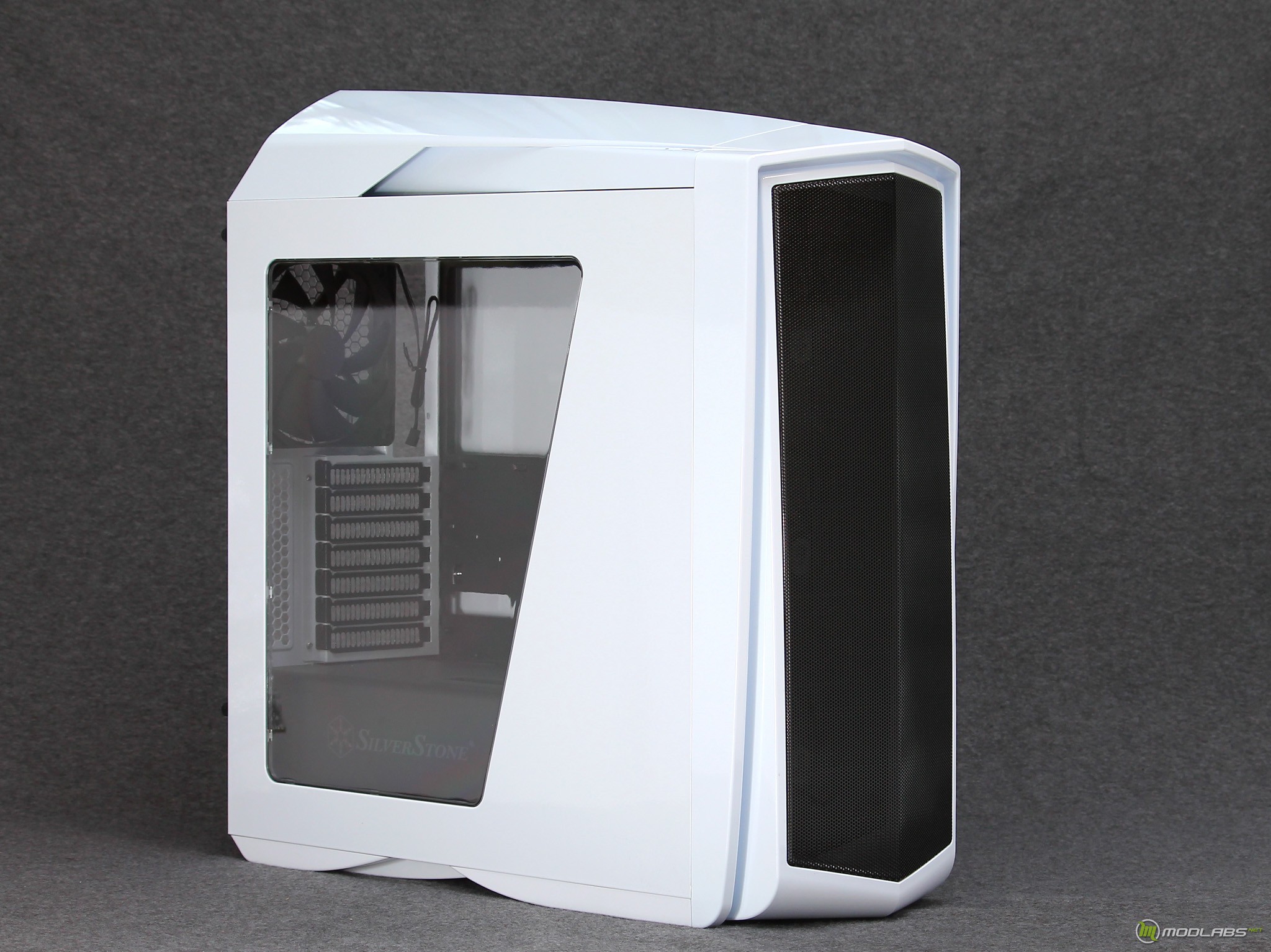

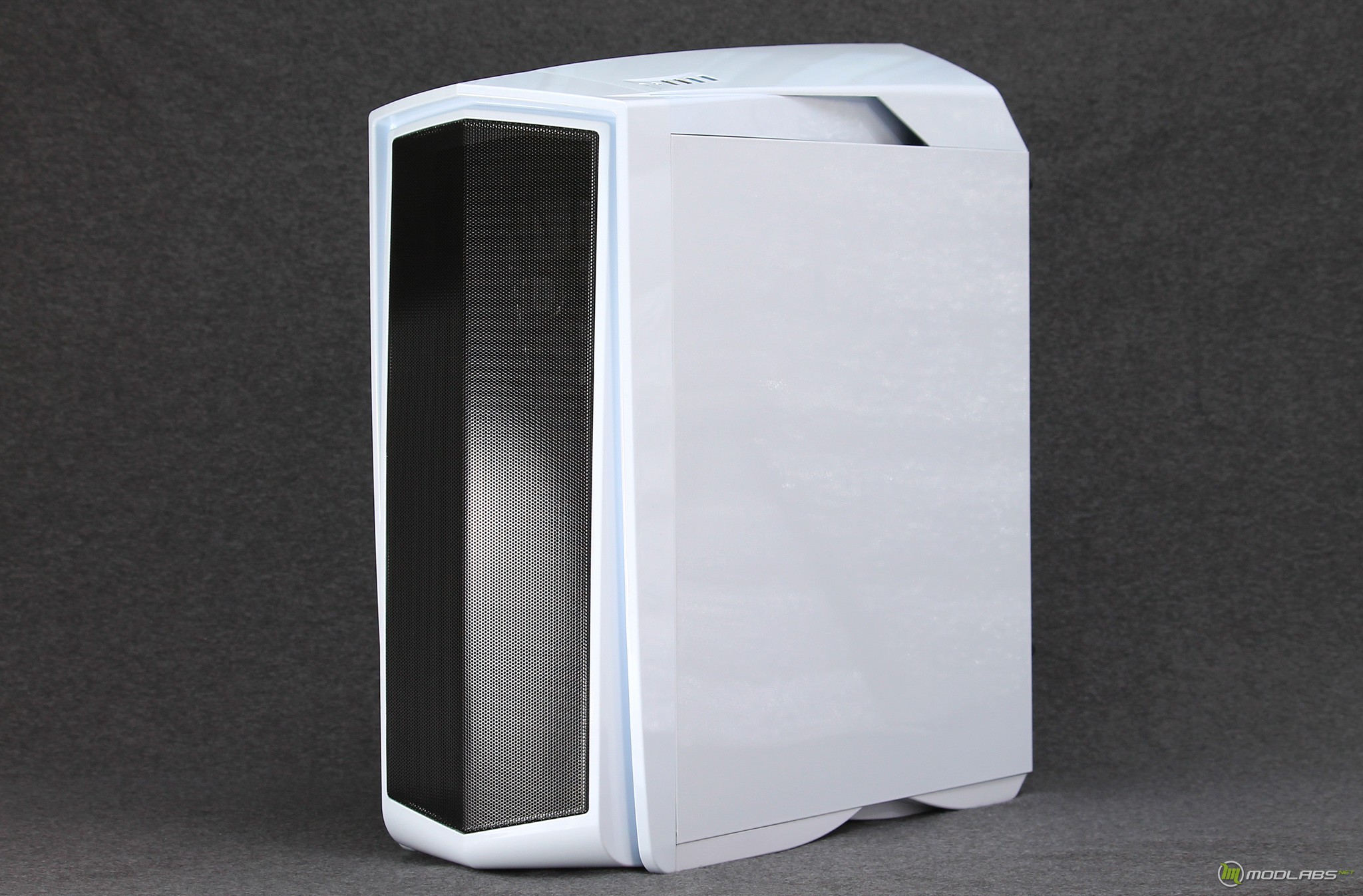

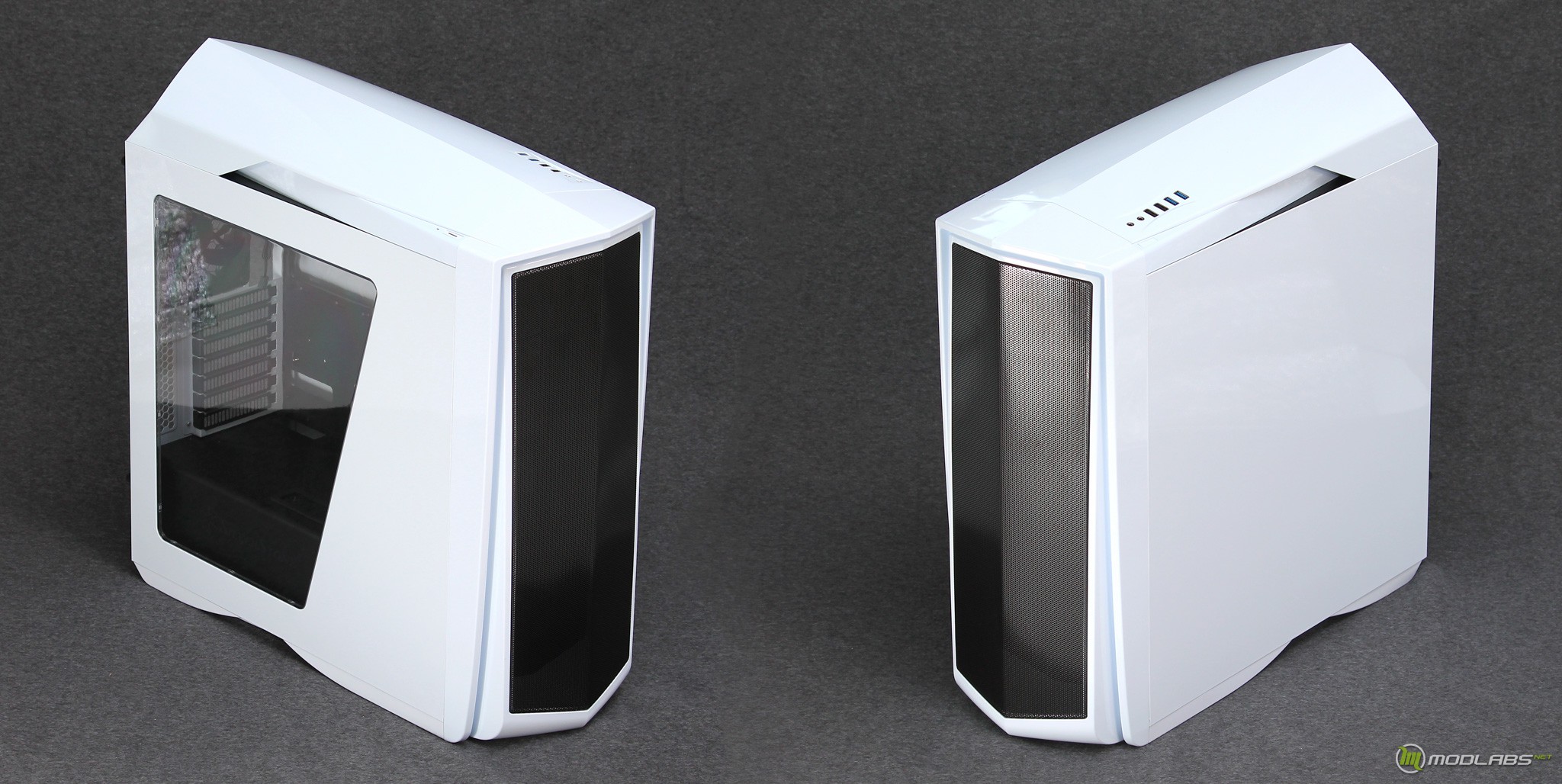

Если вы знакомы с серией корпусов SilverStone Raven, то в чертах Primera PM01 сможете найти знакомые моменты. Конечно же я говорю о диаметральном делении верхней и лицевой грани корпуса. Далее отмечаем оперение хвостовой части и множество не горизонтальных линий, которые создают интересные переходы и объемы.

Общие габариты SilverStone Primera PM01 составляют не малые даже для ATX-корпуса 220x571x560 миллиметров (большая грань - высота). Модель доступна в трех цветовых вариациях: белая SST-PM01WA-W, черная SST-PM01BR-W и черная-матовая SST-PM01CR-W. Как видите, к нам попала именно первая. Корпус обладает двумя зонами подсветки, для белой модели она синяя, для черных красная.

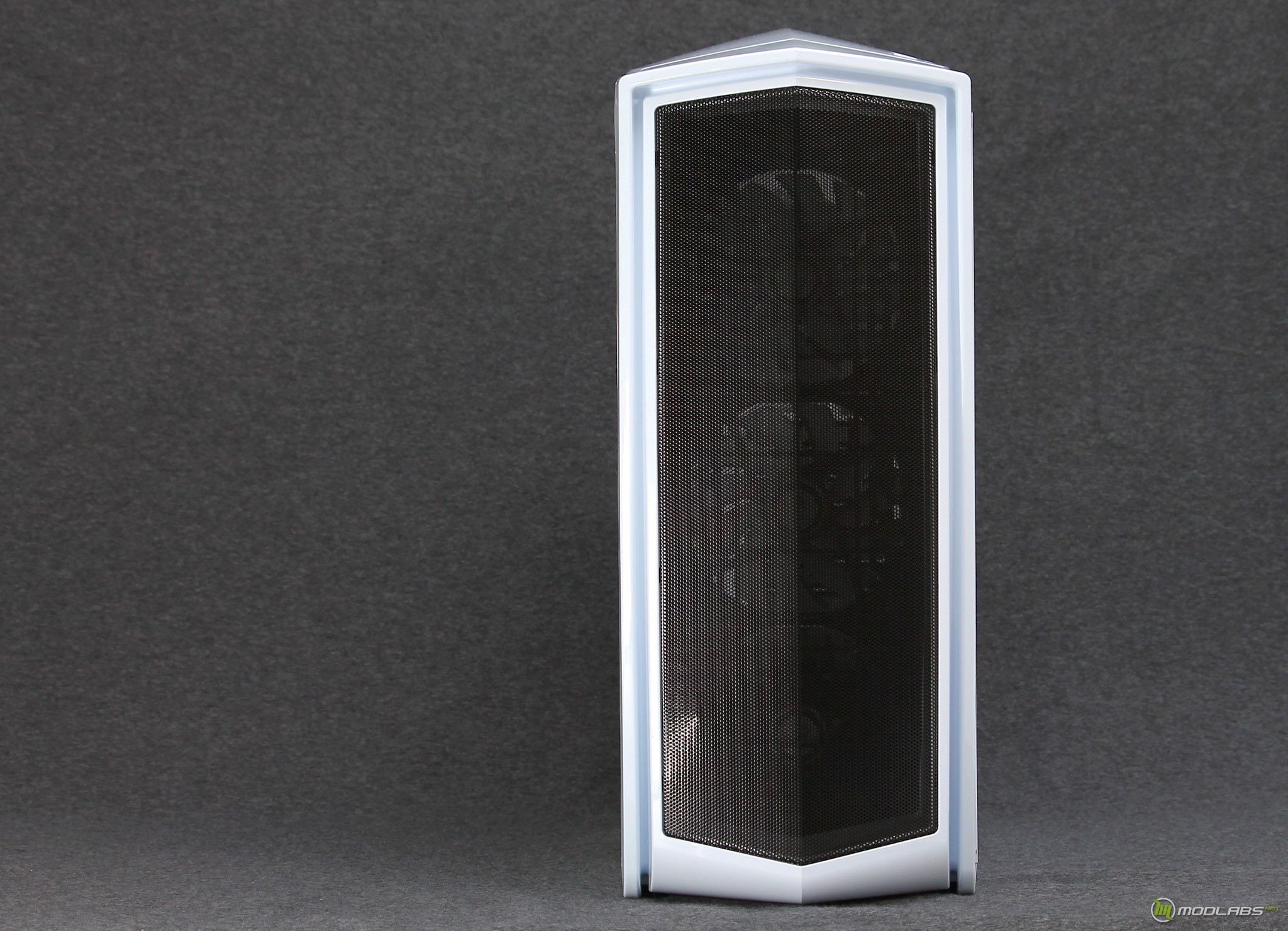

Далее посмотрим на каждую часть внимательнее. Лицевая грань выполнена большой монолитной сеткой из металлического сплава, основание пластиковое. Ее форма чем-то напоминает нос ледокола, ну это мне как моряку :). Посадочные места для 5.25" устройств отсутствуют.

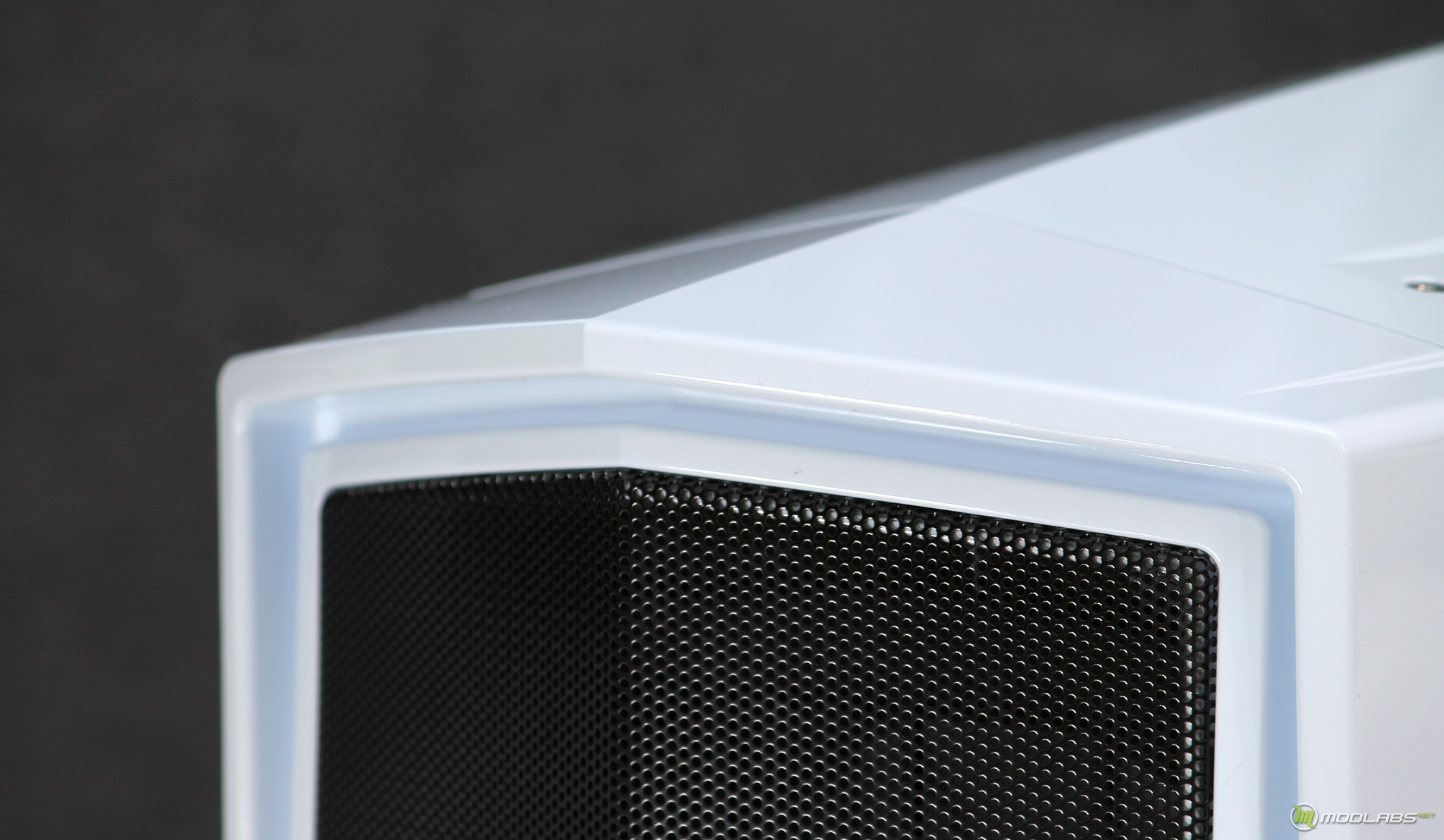

Между гранью корпуса и сеткой есть небольшой переход, а точнее утопление.

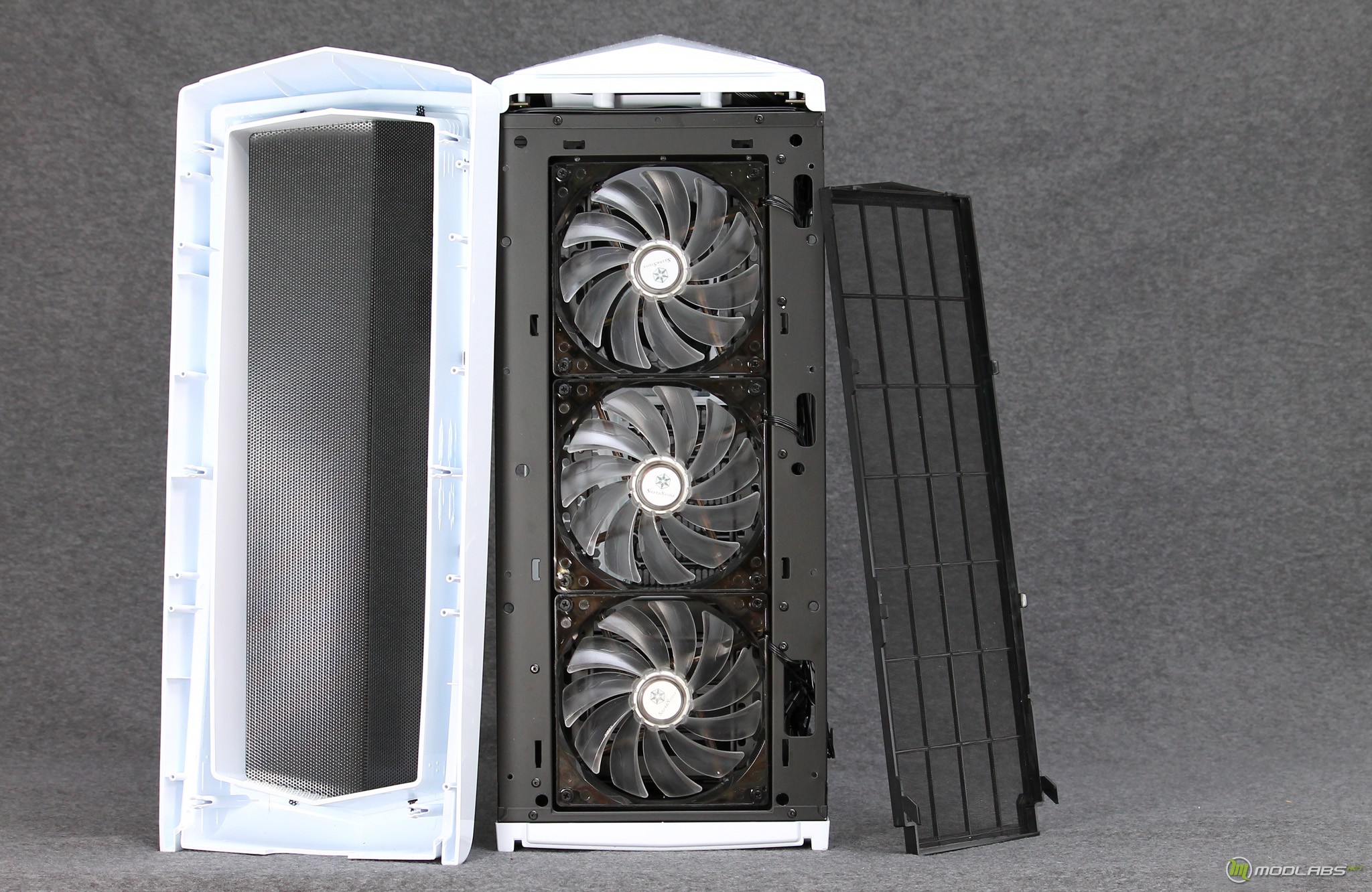

Панель крепится к раме корпуса с помощью четырех болтов и небольших пластиковых направляющих. Без болтов она держится, но не очень хорошо. Сняв панель, мы можем увидеть три предустановленных вентилятора, их маркировка APA1425M12 – это 140мм вертушки с LED-подсветкой, обороты крыльчатки могут находится в диапазоне 390-1050, при работе посторонние звуки не наблюдаются. В раме так же есть посадочные места для 120’ток. Для фильтрации воздуха предусмотрен добротный пылевой фильтр на пластиковой раме.

Если говорить о поддержке радиаторов водяного охлаждения, то производитель заявляет следующие размеры: 240мм, 280мм, 360мм. Из-за наличия перегородки в области блока питания, для 360мм версии проем под установку составляет 46x142мм, но здесь не стоит забывать о запасе для установки под небольшим углом. При необходимости проем закрывается пластиковой направляющей.

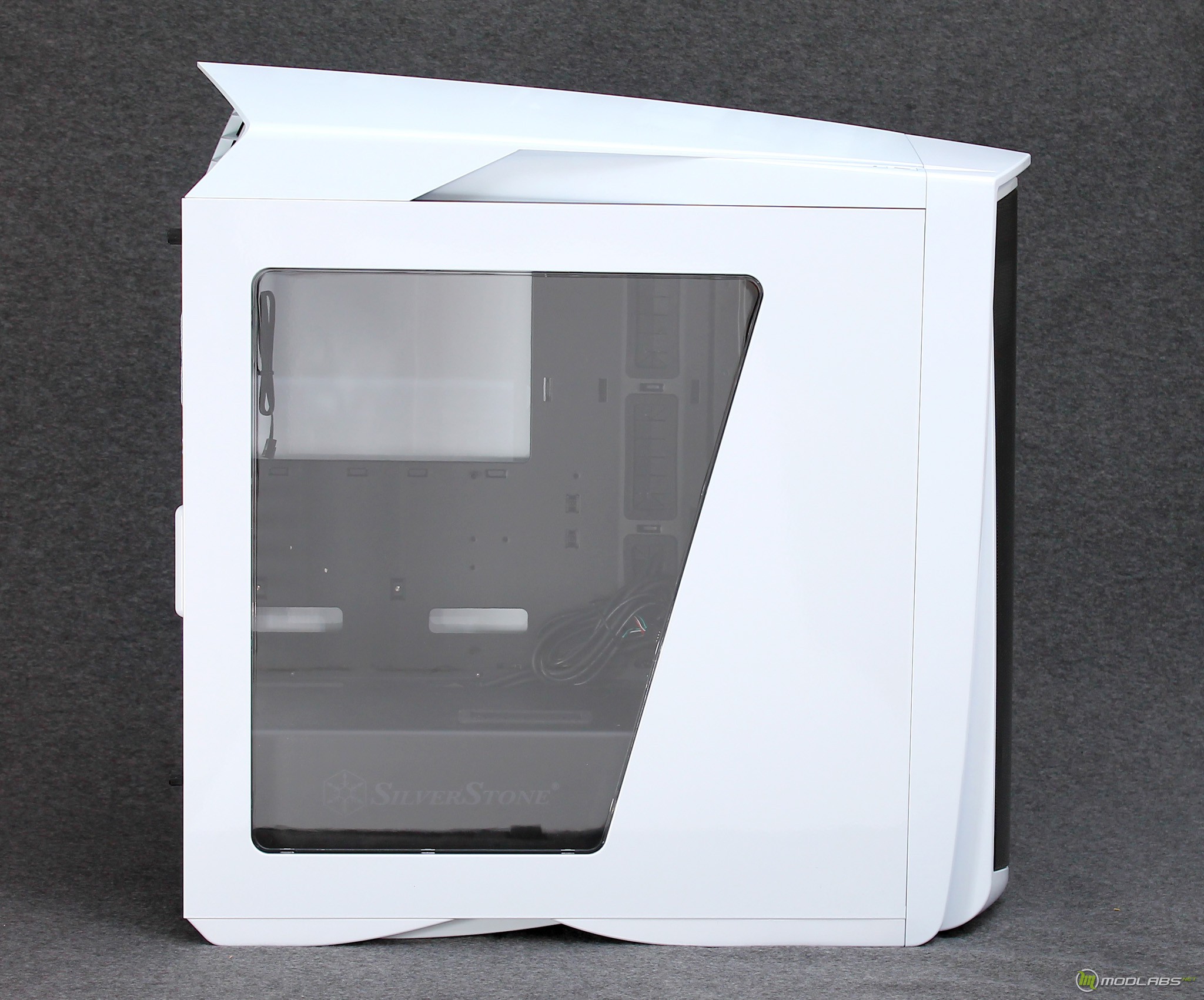

Правая стенка обладает не маленьким смотровым окном, которое открывает вид почти на всю внутреннюю область корпуса. А благодаря своей форме, в сочетании с формой верхней крышки, создает эффект направленности вперед.

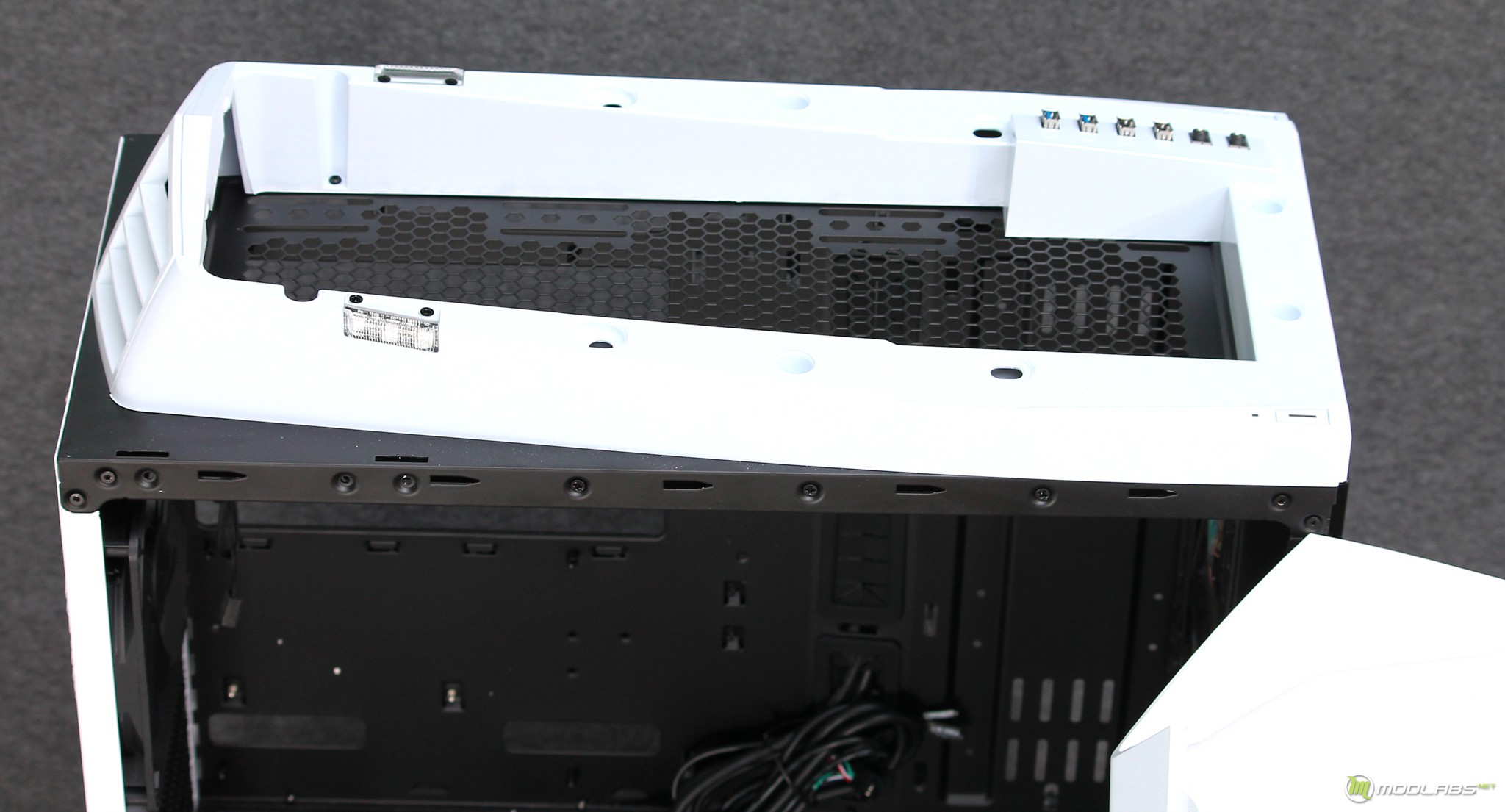

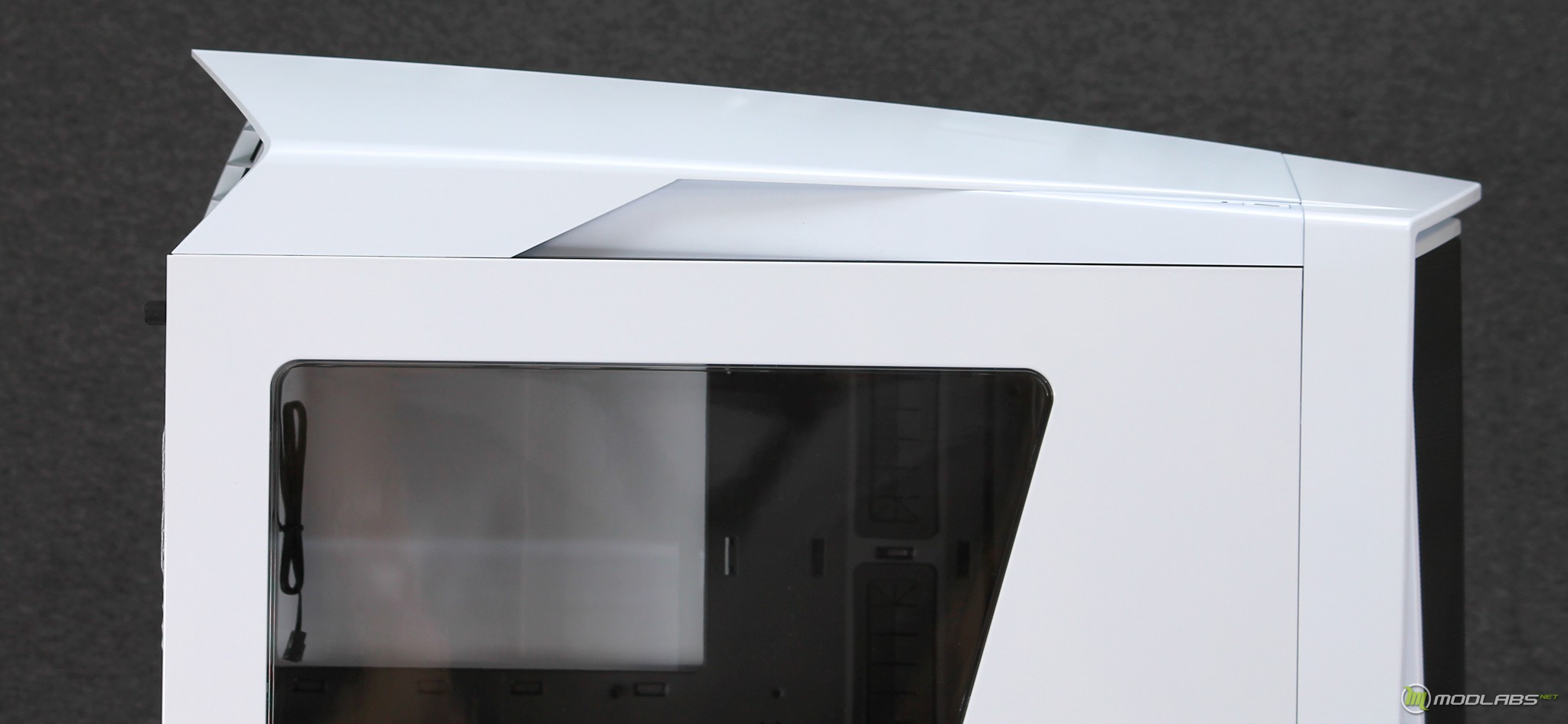

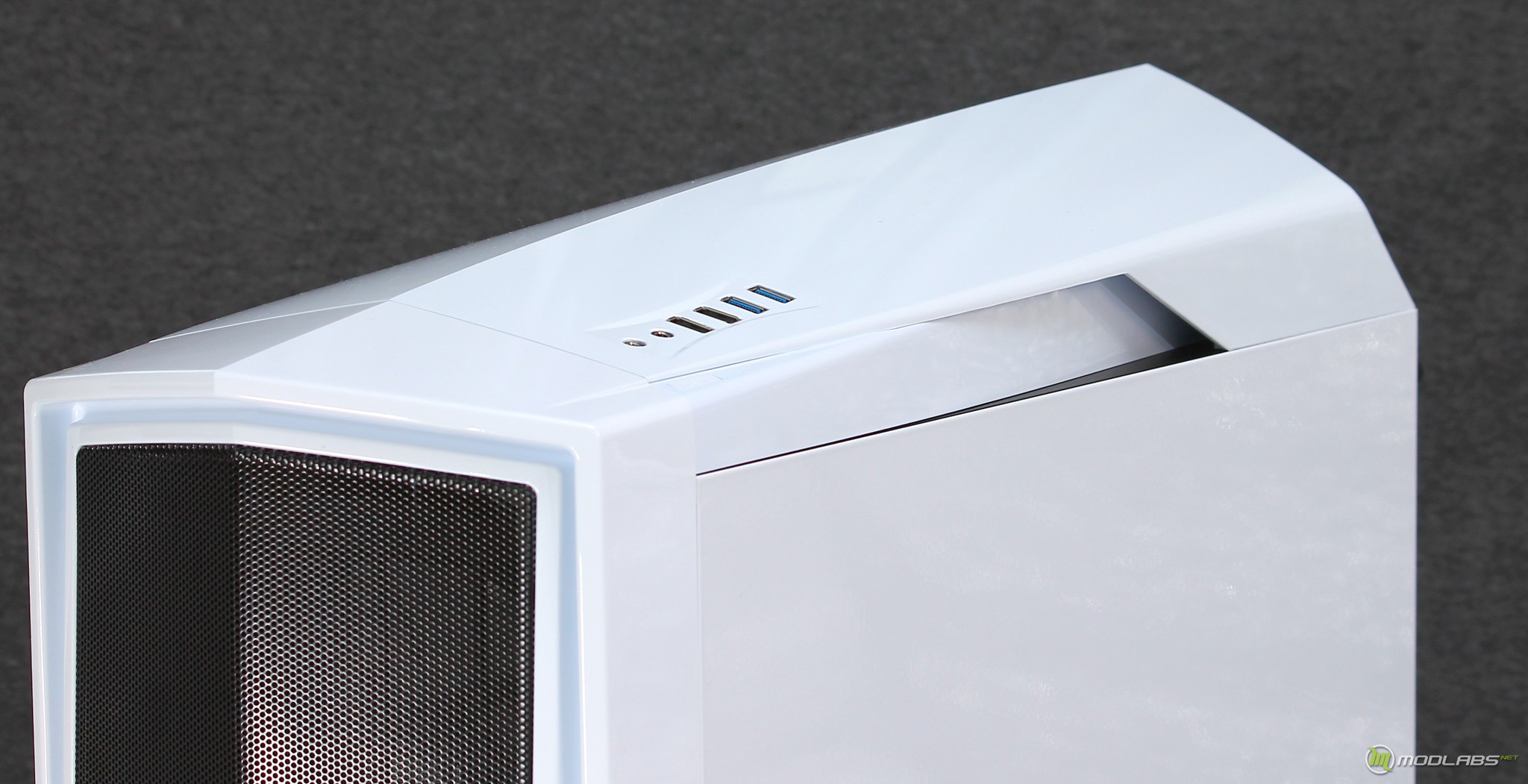

К слову, верхняя крышка у Primera PM01 совершенно не простая. Визуально она имеет небольшой уклон к лицевой части корпуса, по бокам есть подобие автомобильных «воздухозаборников». Функционально крышка направляет воздушный поток в хвостовую часть.

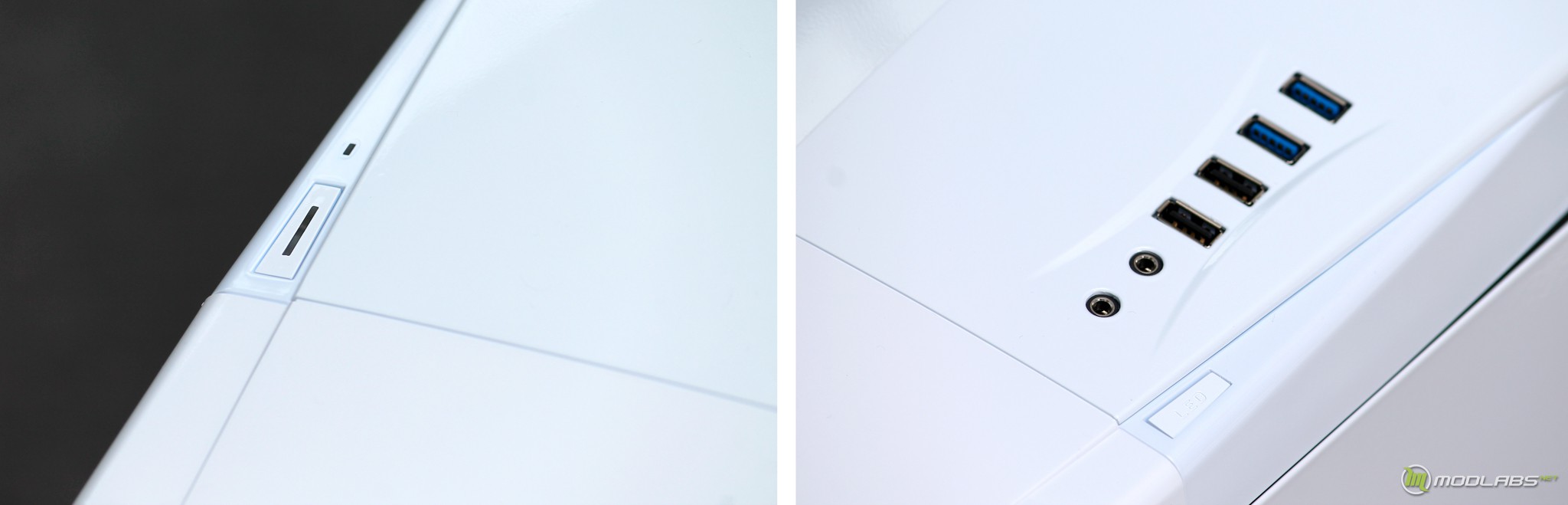

По двум сторонам «крышки» находятся разъемы и элементы управления. С одной стороны: четыре USB-разъема по два каждого поколения, два аудиовыхода, клавиша изменения режимов подсветки (Полная яркость, Дыхание, Выключена). С другой стороны: клавиша включения и светодиод индикации накопителя. Все клавиши не очень большие, но нажимаются хорошо.

Такая форма «крышки» явно увеличивает высоту корпуса и не позволяет на нее что-либо поставить :). С обратной стороны можно увидеть оформление в лучших традициях воздухозаборников.

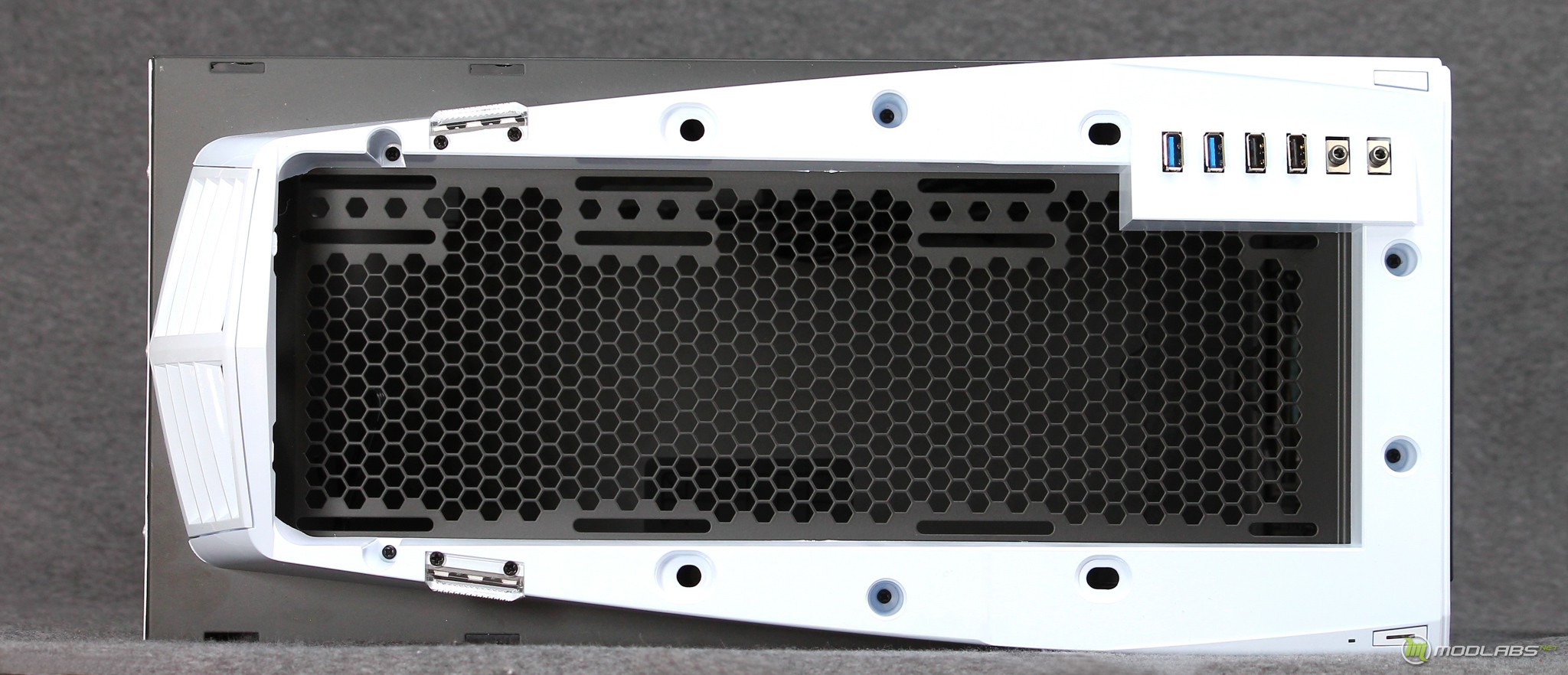

Верхняя панель устроена по типу лицевой, но со своими пунктами. Конечно, нет массивной сетчатой области, так как поток воздуха направляется в тыл. Далее можно отметить, что легко снимается верхняя крышка, а база остается на месте, но и причин для ее демонтажа в обычном случае использования мне не представилось.

Область воздухозаборников на верхней грани обладает подсветкой – это первая зона с подсветкой. Она реализуется двумя модулями светодиодов.

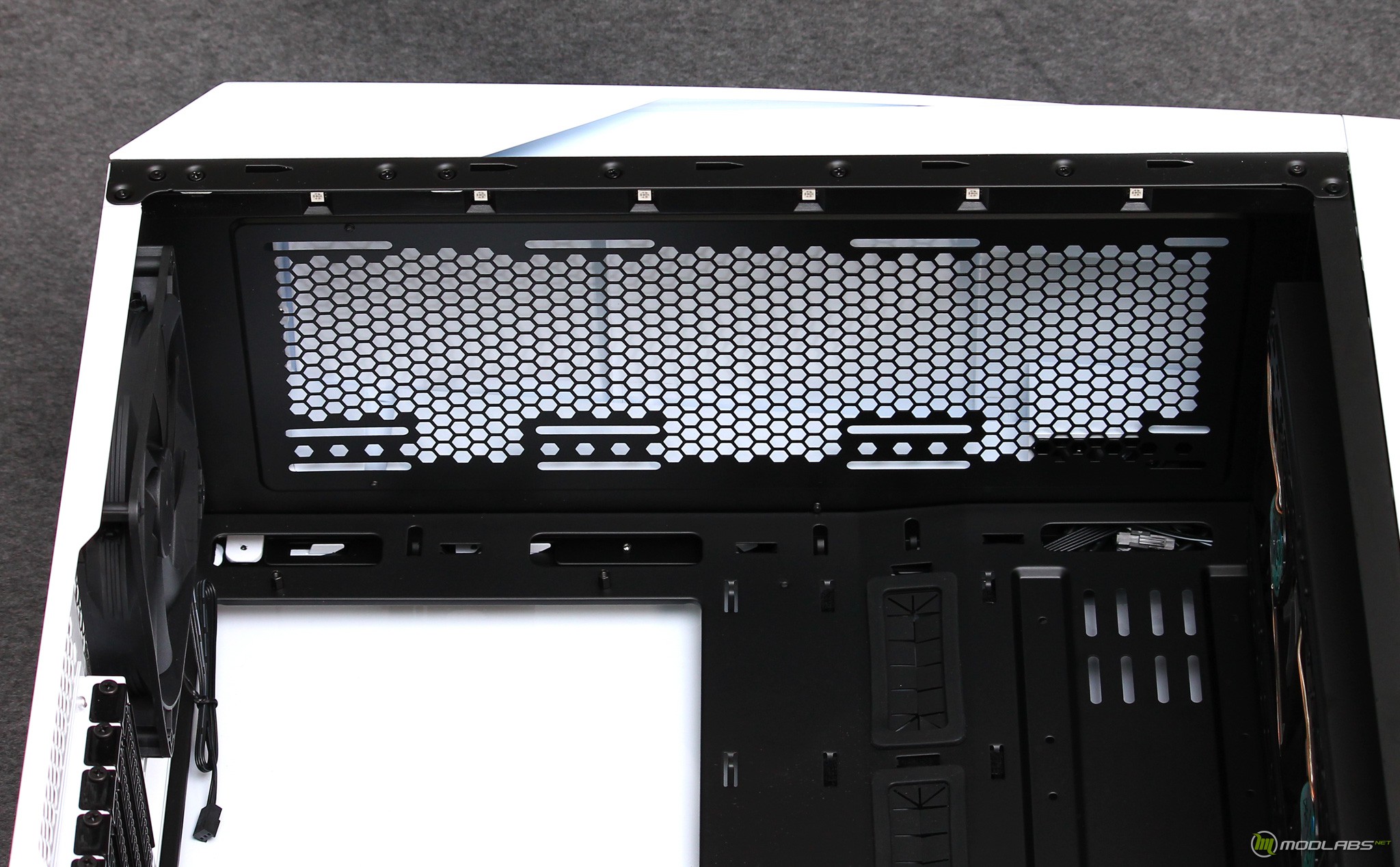

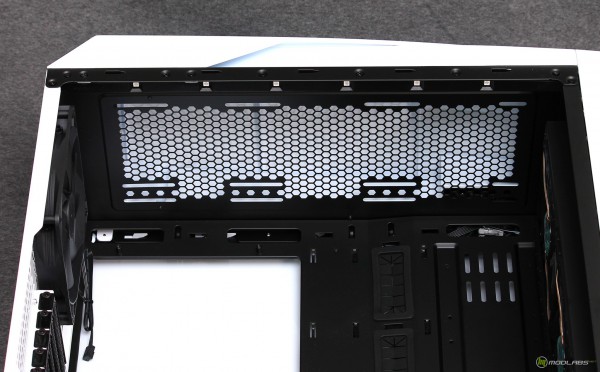

На верхнюю грань корпуса можно установить две 140’ки или три 120’ки. В обоих случаях подвес располагает запасом хода и позволяет отрегулировать точное место посадки. Для радиаторов системы водяного охлаждения доступны следующие размеры: 240мм, 280мм и 360мм. При этом в инструкции производитель говорит о максимальной ширине радиатора+вентлиятора в 72.9мм. Такая цифра предполагается при установке связки внутри корпуса. Теоретически вертушки можно установить между рамой и крышкой, но при этом в случае направления воздуха на выдув, эффективность может снизиться.

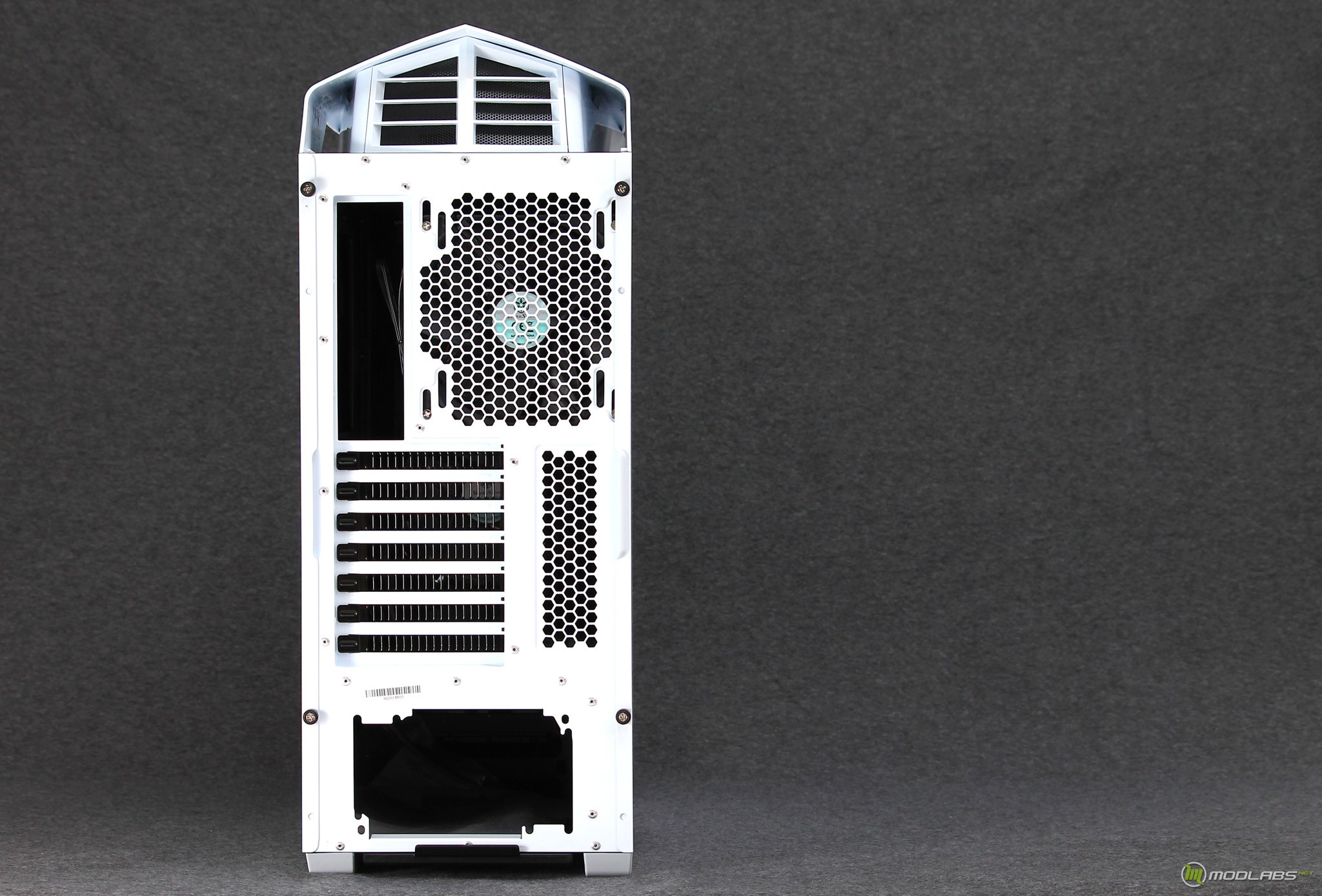

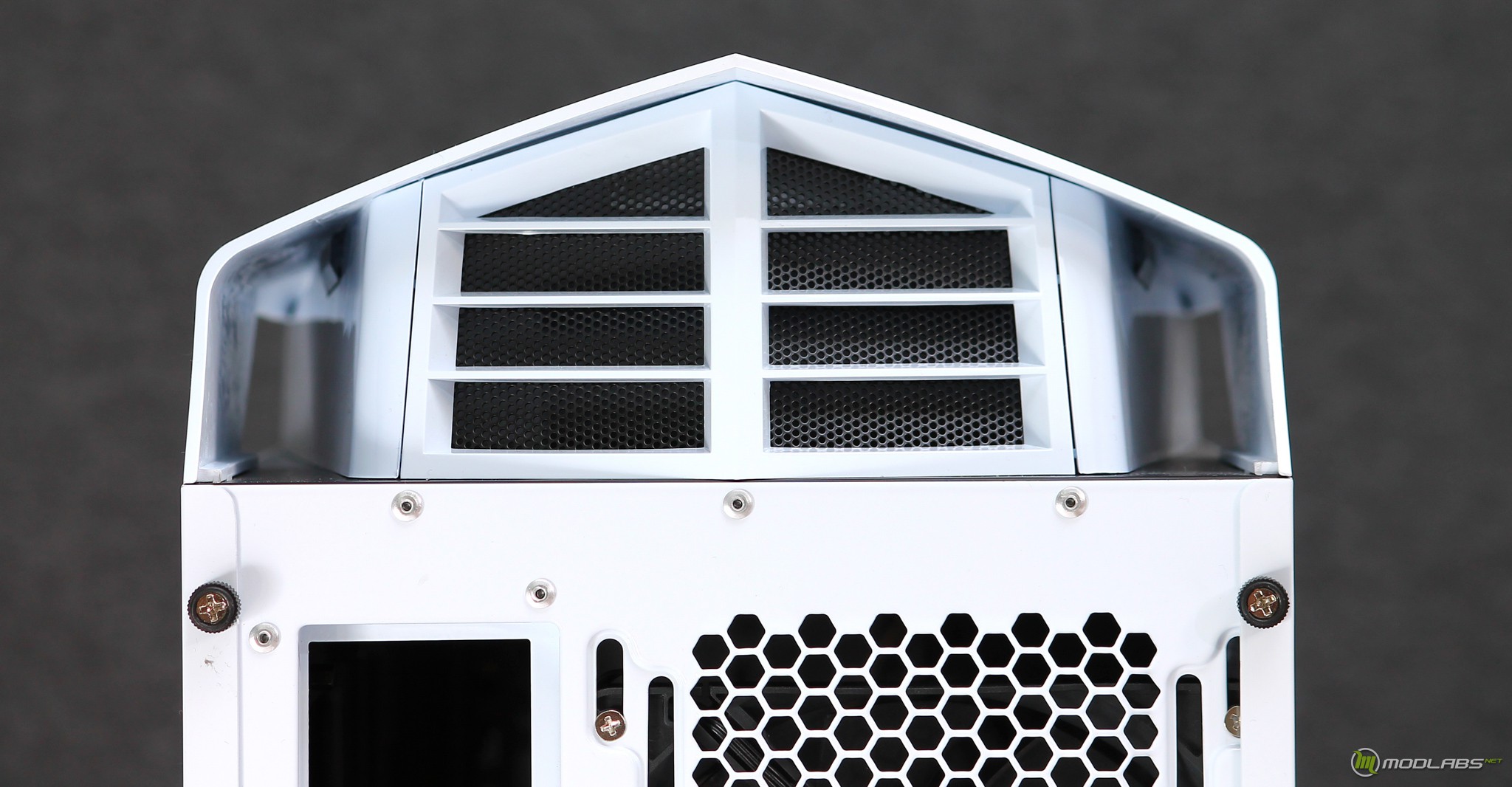

Задняя панель корпуса, без учета воздуховодов верхней крышки, ничем не примечательна. Разве что в отличие от некоторых представителей она продолжает цветовой окрас основной области корпуса.

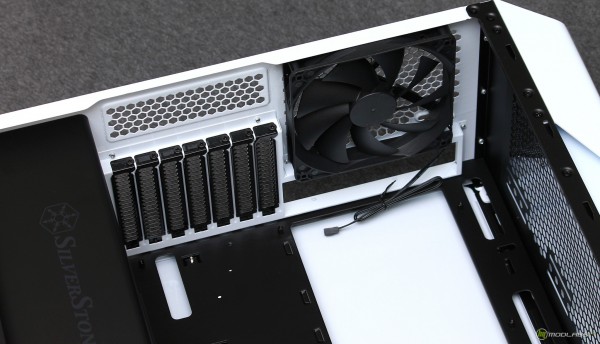

Как видим блок питания находится в нижней части, доступно 7 слотов расширения, в районе которых есть вентиляционные перфорации. Для установки вентиляторов есть одно посадочное место, в него можно закрутить одну 120 или 140’ку, при этом места крепления обладают небольшим запасом хода. Сюда же можно установить аналогичный по размеру радиатор для СВО. По умолчанию установлена одна 140’ка c маркировкой APA1425M12, в отличии от лицевых вертушек она не располагает подсветкой, по скорости работает в аналогичных режимах.

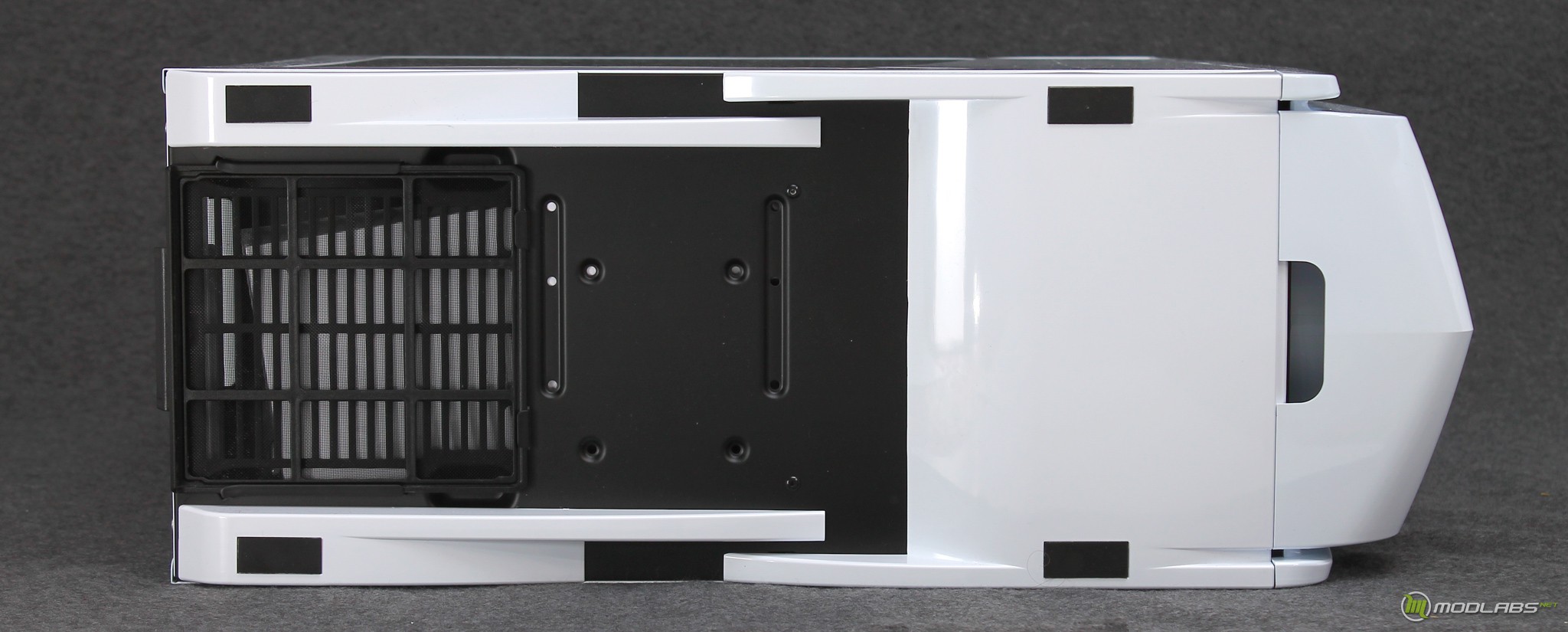

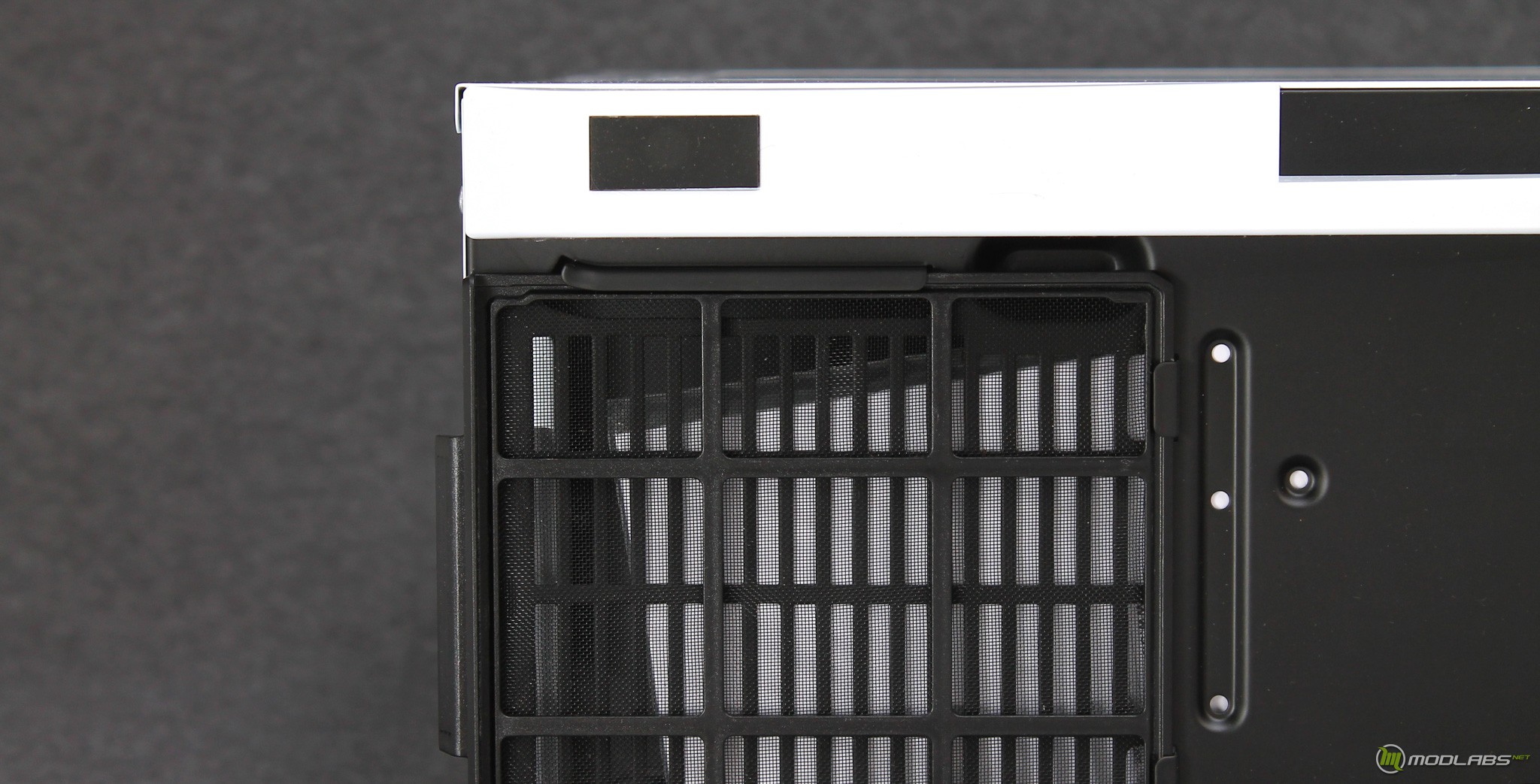

Нижняя часть корпуса формируется парой пластиковых подиумов с небольшими прорезиненными ножками. У вентиляционного отверстия блока питания в наличии пылевой фильтр с пластиковой основой. На днище есть несколько сверлений, похоже они закладывались для фиксации еще одного накопителя, но в официальных характеристиках и инструкции про них забыли, да и при полноразмерном блоке они будут перекрыты.

Далее мы переходим к внутреннему осмотру и сборке.

Внутренний осмотр, Сборка, Выводы

Внутренний осмотр

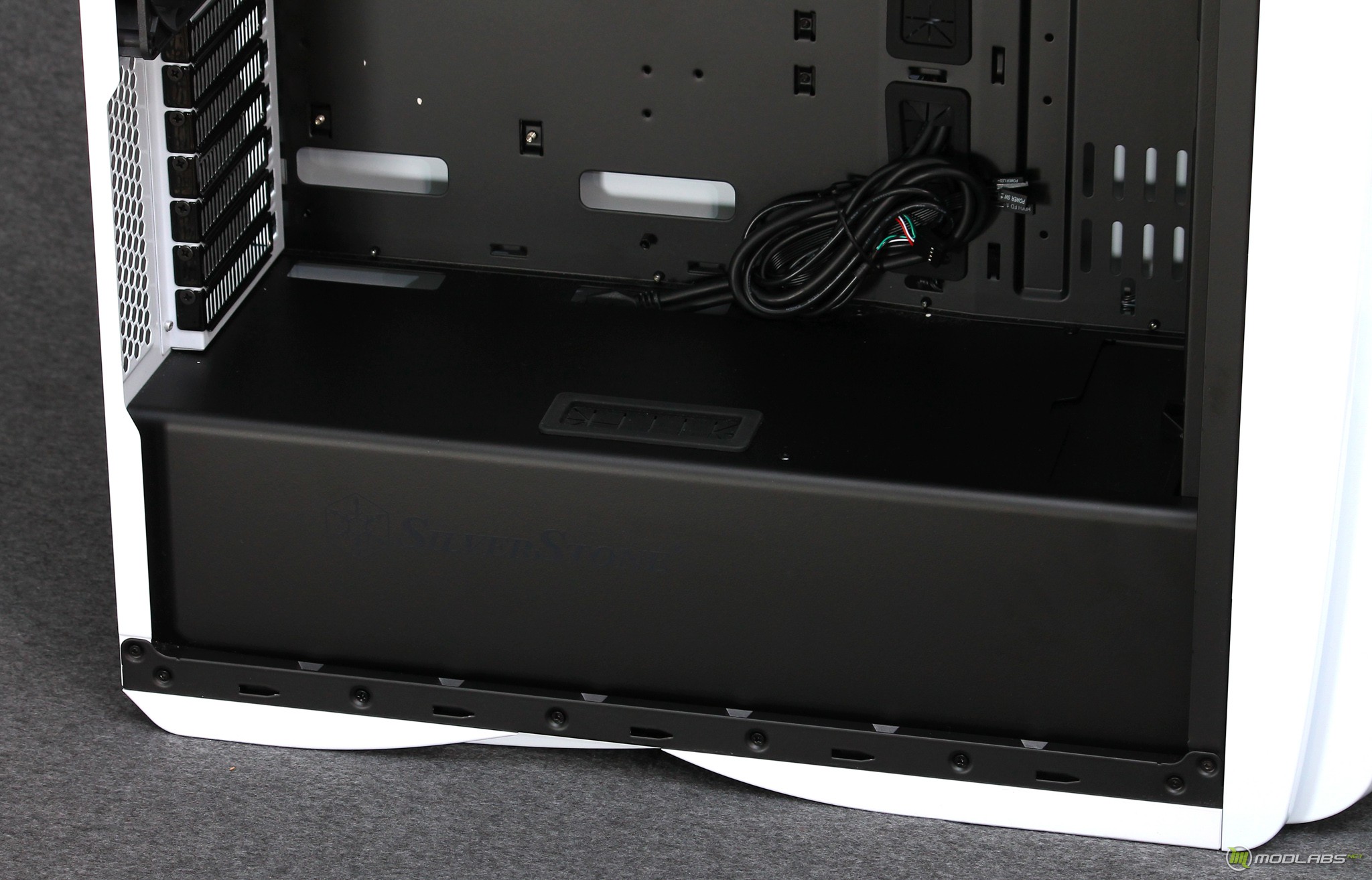

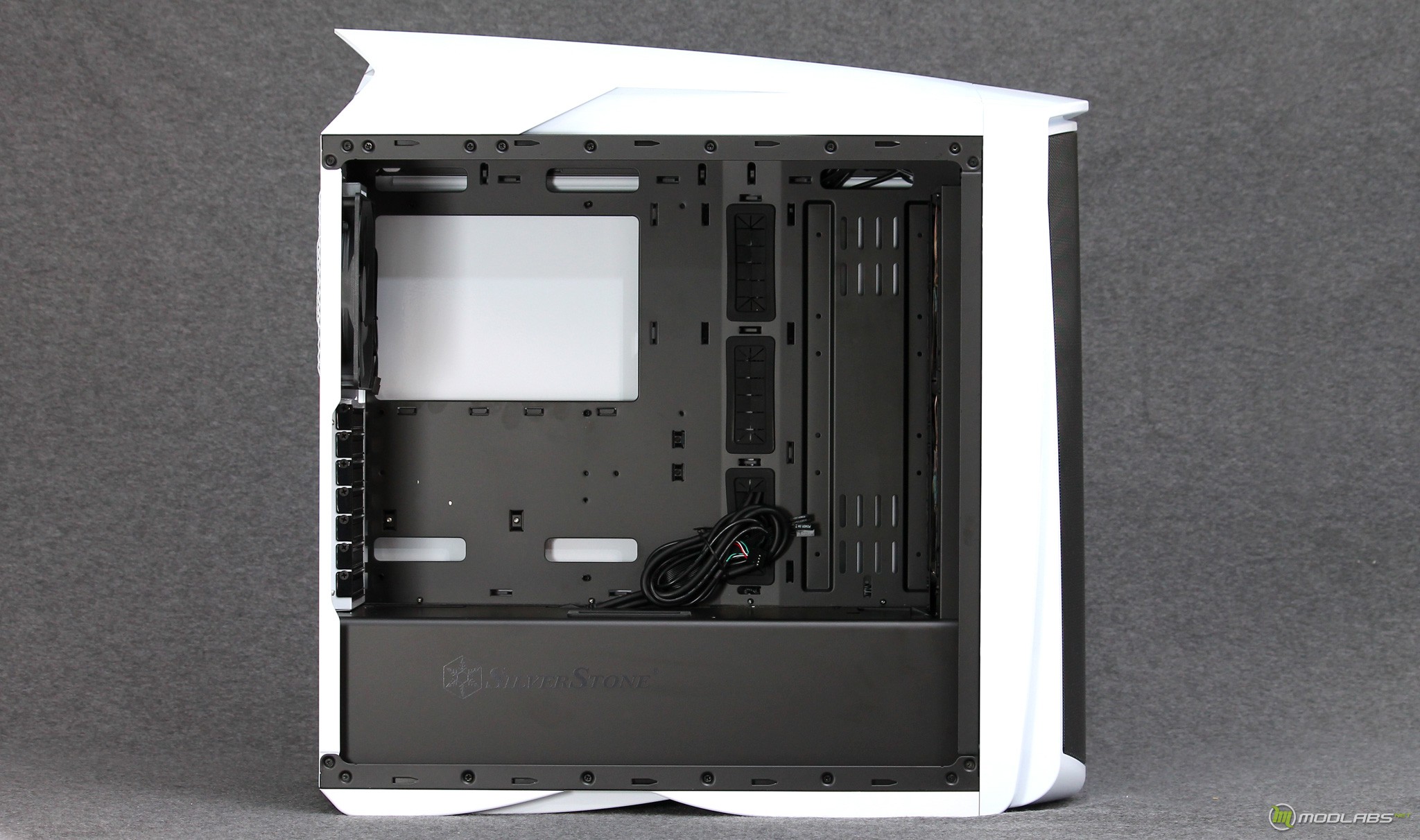

Убрав боковую стенку SilverStone Primera PM01, в глаза сразу бросается основная фишка конструкции: полностью закрытая область блока питания и накопителей. Далее можно отметить отсутствие привычных стоек для накопителей или 5.25 устройств (которые корпусом не поддерживаются).

В пустом корпусе, наличие данного кожуха кажется не очень функциональным посмотрим, что будет после сборки системы.

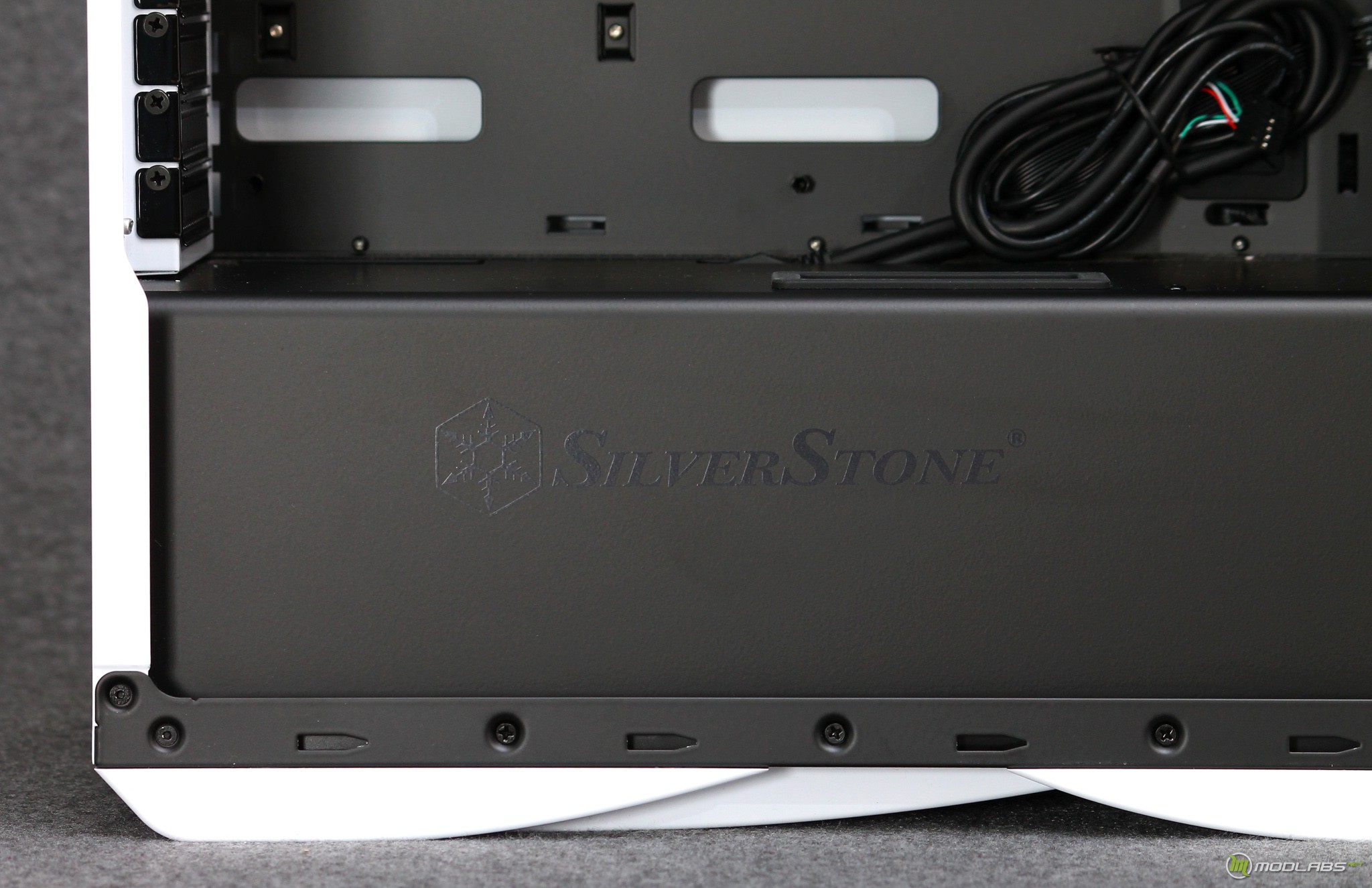

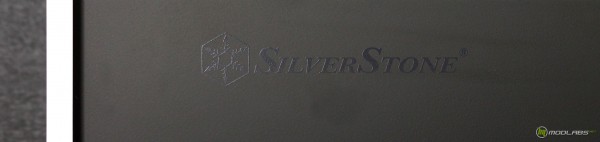

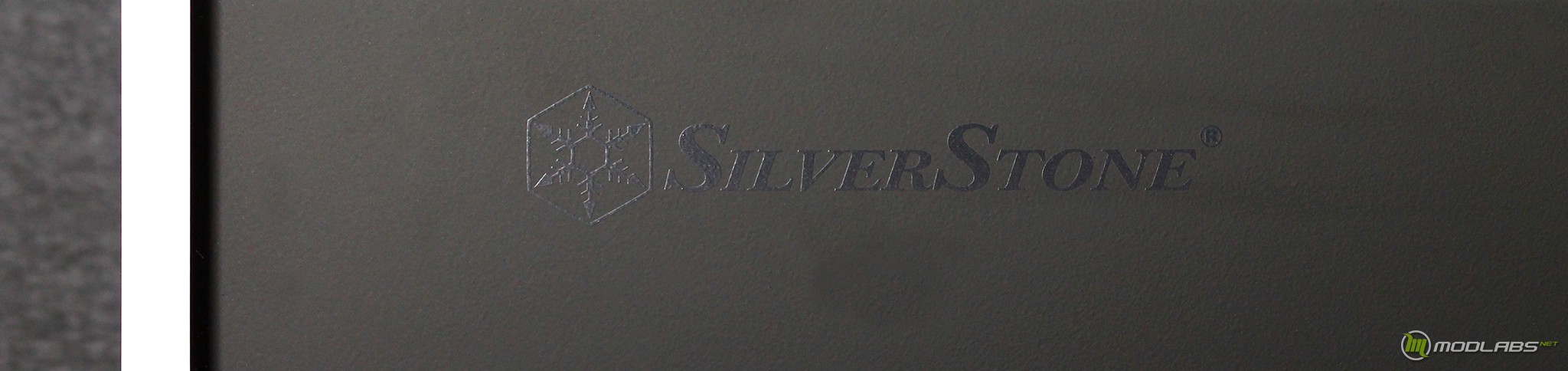

В видимой зоне смотрового окна есть логотип производителя, боковой скос кожуха сделан плавным переходом.

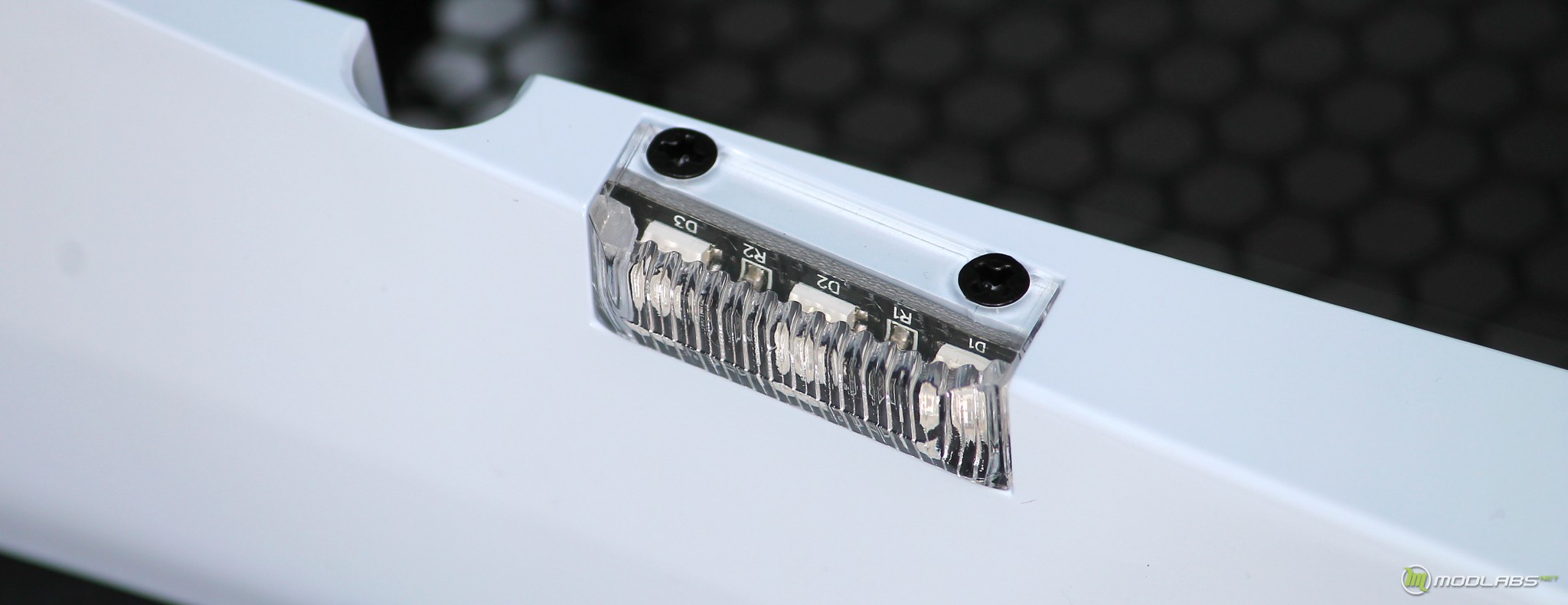

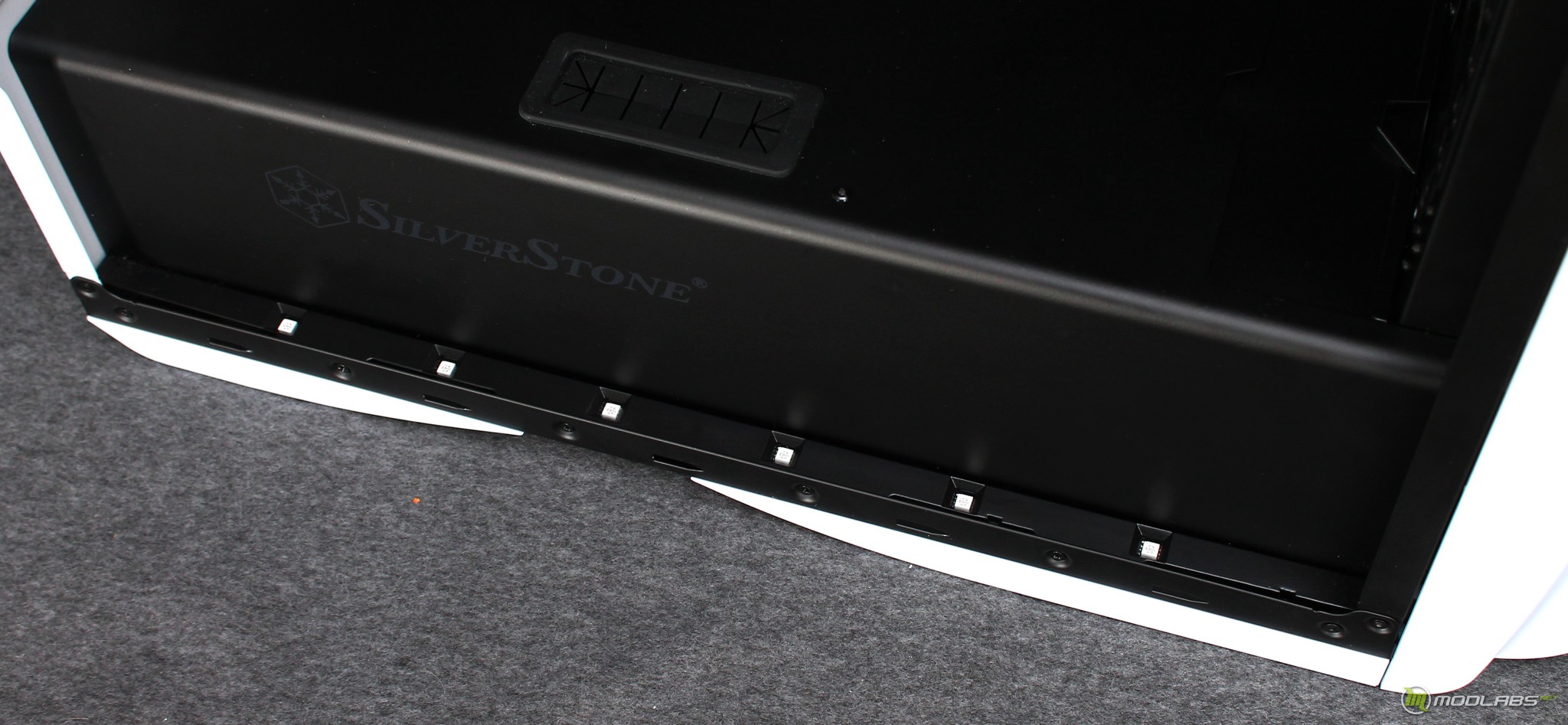

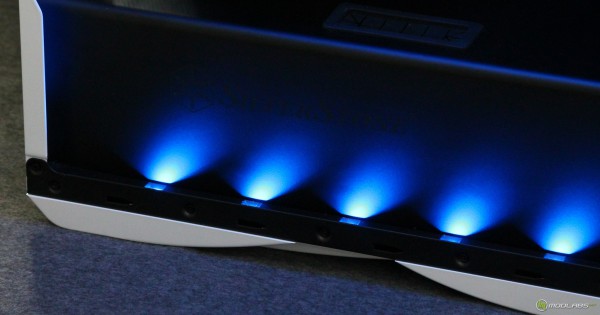

Между крышкой и кожухом есть точечные места с шестью блоками светодиодов. Именно они обеспечивают подсветку нижней части корпуса, аналогичные есть и в верхней части – это вторая зона подсветки.

Primera PM01 рассчитан на установку материнских плат форм-факторов ATX и Micro-ATX. В случае выбора воздушного охлаждения для процессора, максимальная высота радиатора сможет составить 180мм – это много. Так, при тестовой сборке Noctua NH-D15S оказался не столь большим.

Для установки процессорного охлаждения в раме есть большое смотровое окно. Оно должно обеспечить свою функциональность и подойти для ряда материнских плат, как мы знаем иногда окно не очень большое и создано больше для галочки.

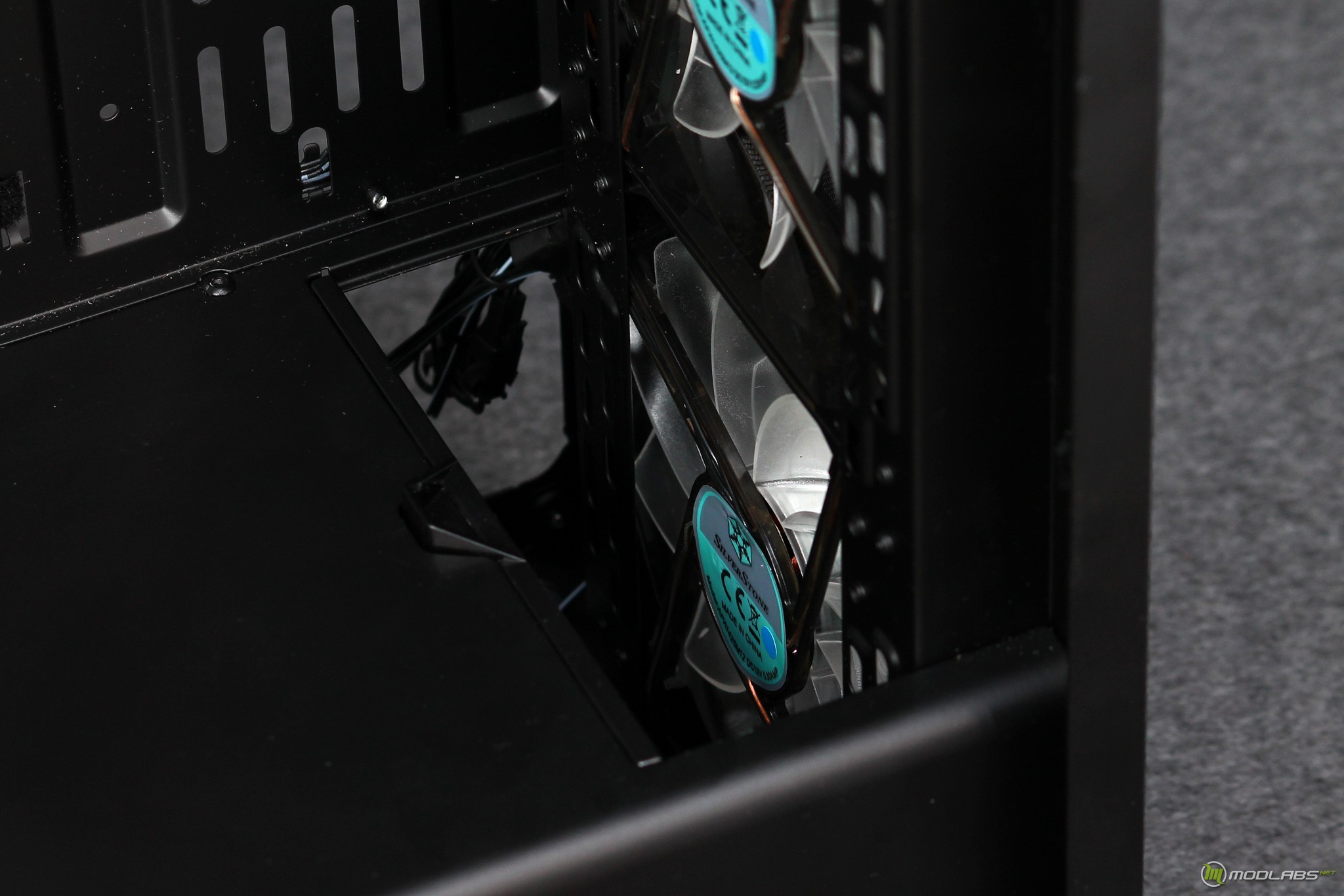

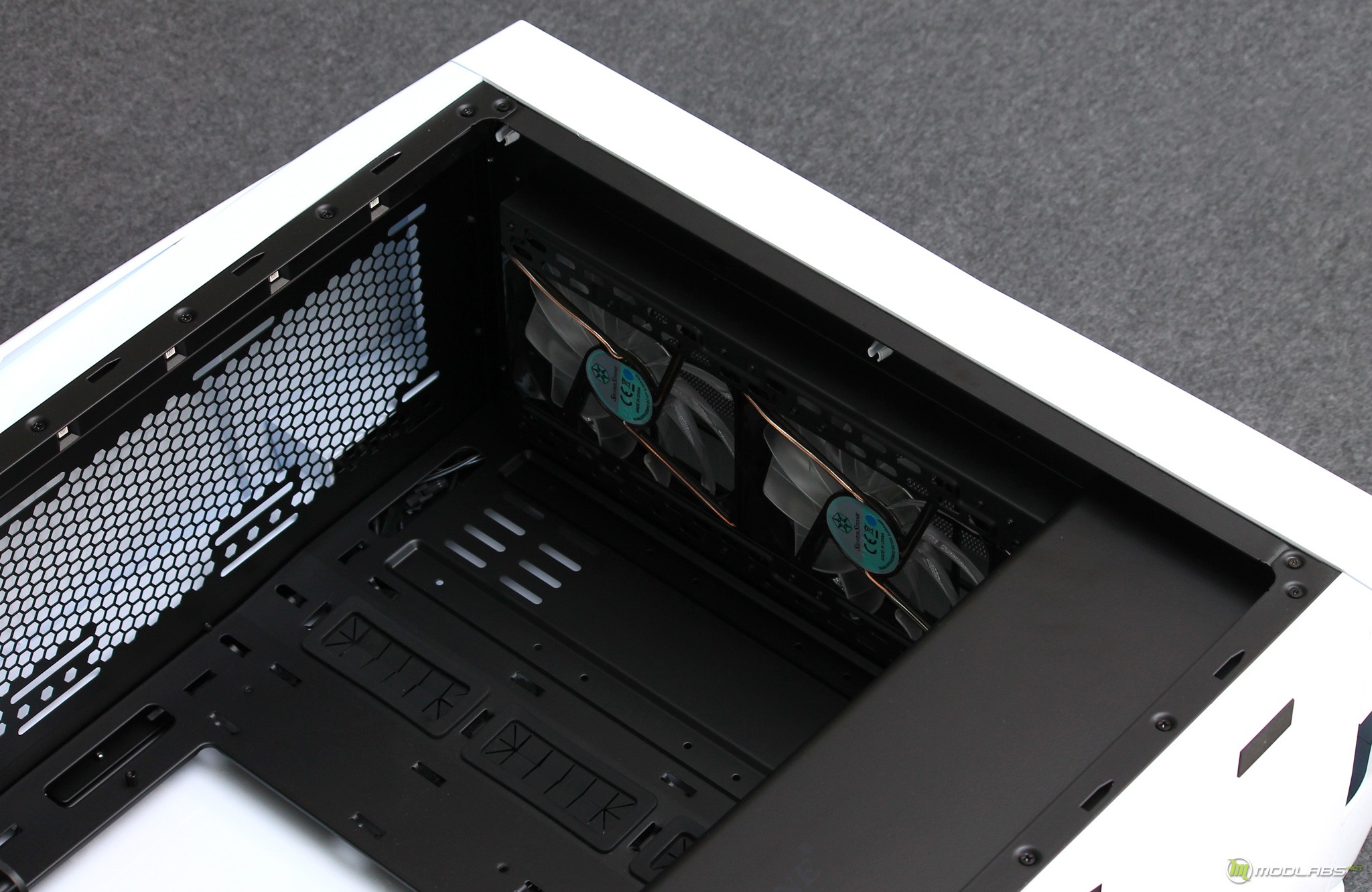

Два вентилятора лицевой панели нагнетают воздух в основной объем корпуса, а вот третий, нижний, вентилятор делится примерно на три части и так же продувает отделенный отсек корпуса.

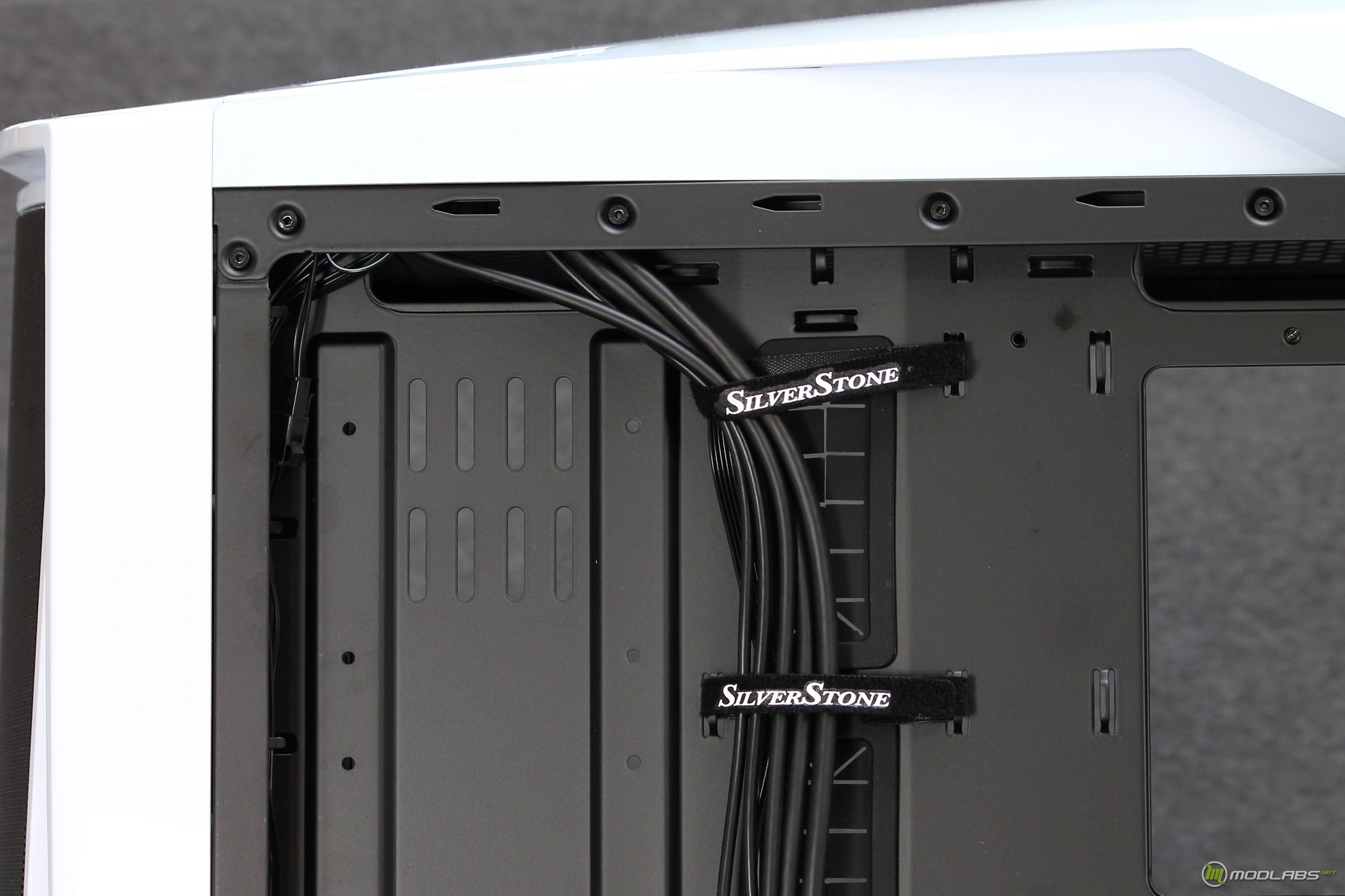

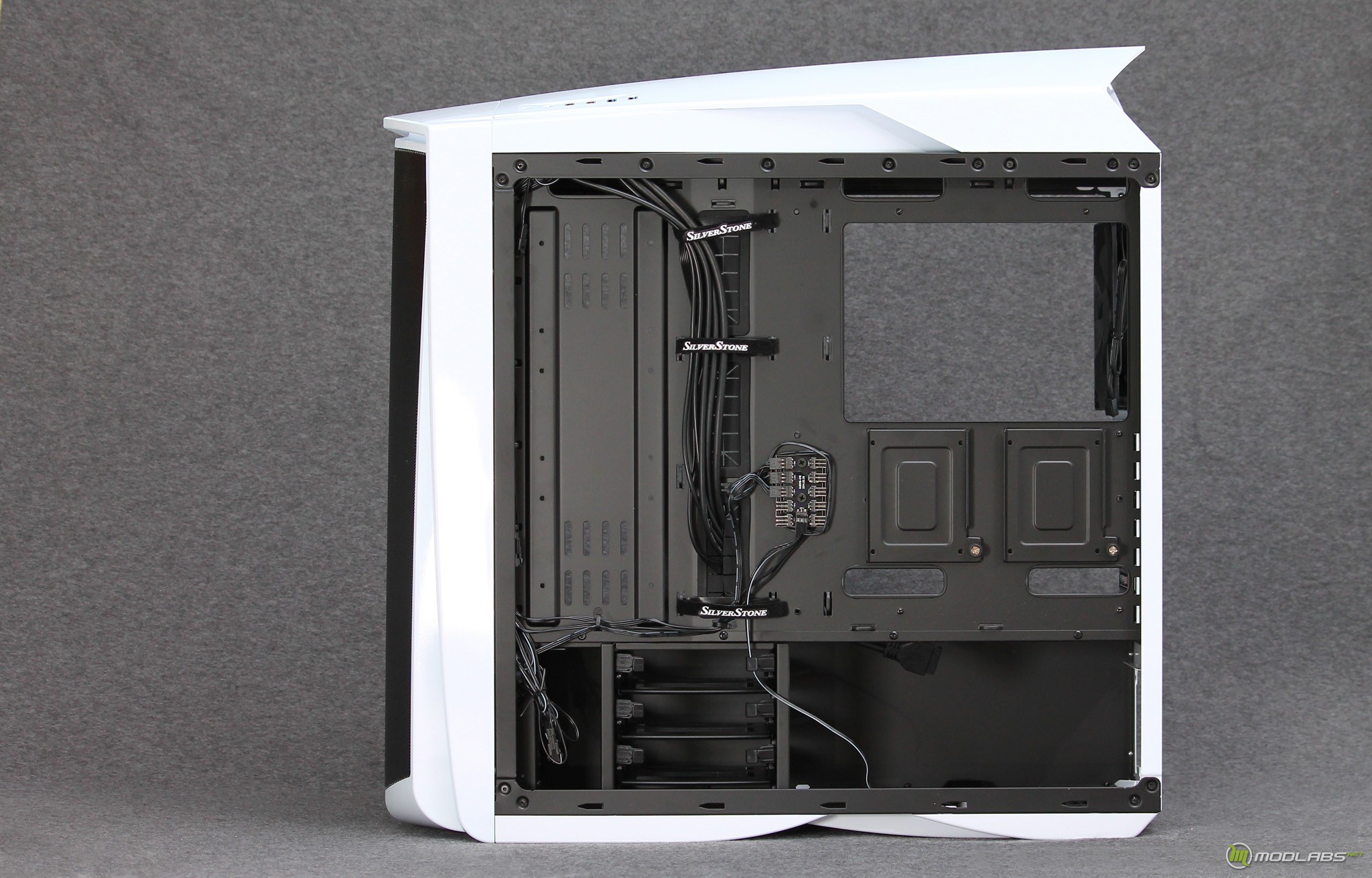

Тыльная сторона поддона материнской платы как минимум выглядит аккуратно. Все штатные провода изначально уложены с помощью мягких стяжек. Здесь пользователь получает доступ к отдельной части корпуса.

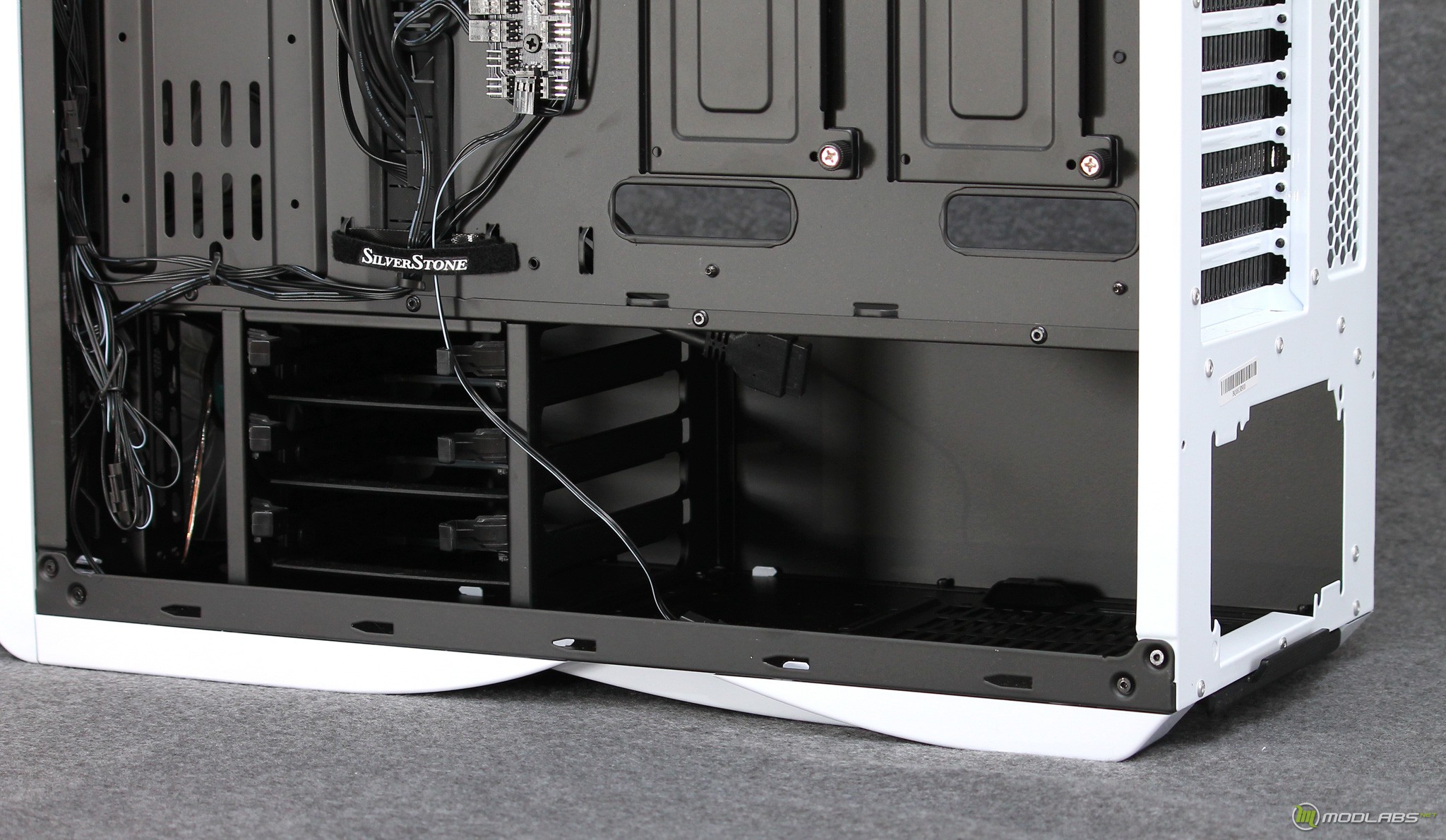

Primera PM01 отлично подходит для установки накопителей. Есть пять постоянных мест для установки 2.5" вариаций: два с помощью съемных подвесов, остальные прямиком на раму корпуса. Далее в нижней части есть четыре посадочных места, в которые можно установить 2.5" или 3.5" накопители. Как по мне, набор с запасом.

Посадочные места на раме корпуса ориентированы именно на установку с тыльной стороны. Между направляющими для дисков есть сверления, которые отлично подойдут для крепления бачков расширения водяного охлаждения.

Если говорить о нижней части, то максимальная длина блока питания составляет 240мм. Для проводки кабелей есть несколько специальных разъемов, основные имеют прорезиненные направляющие.

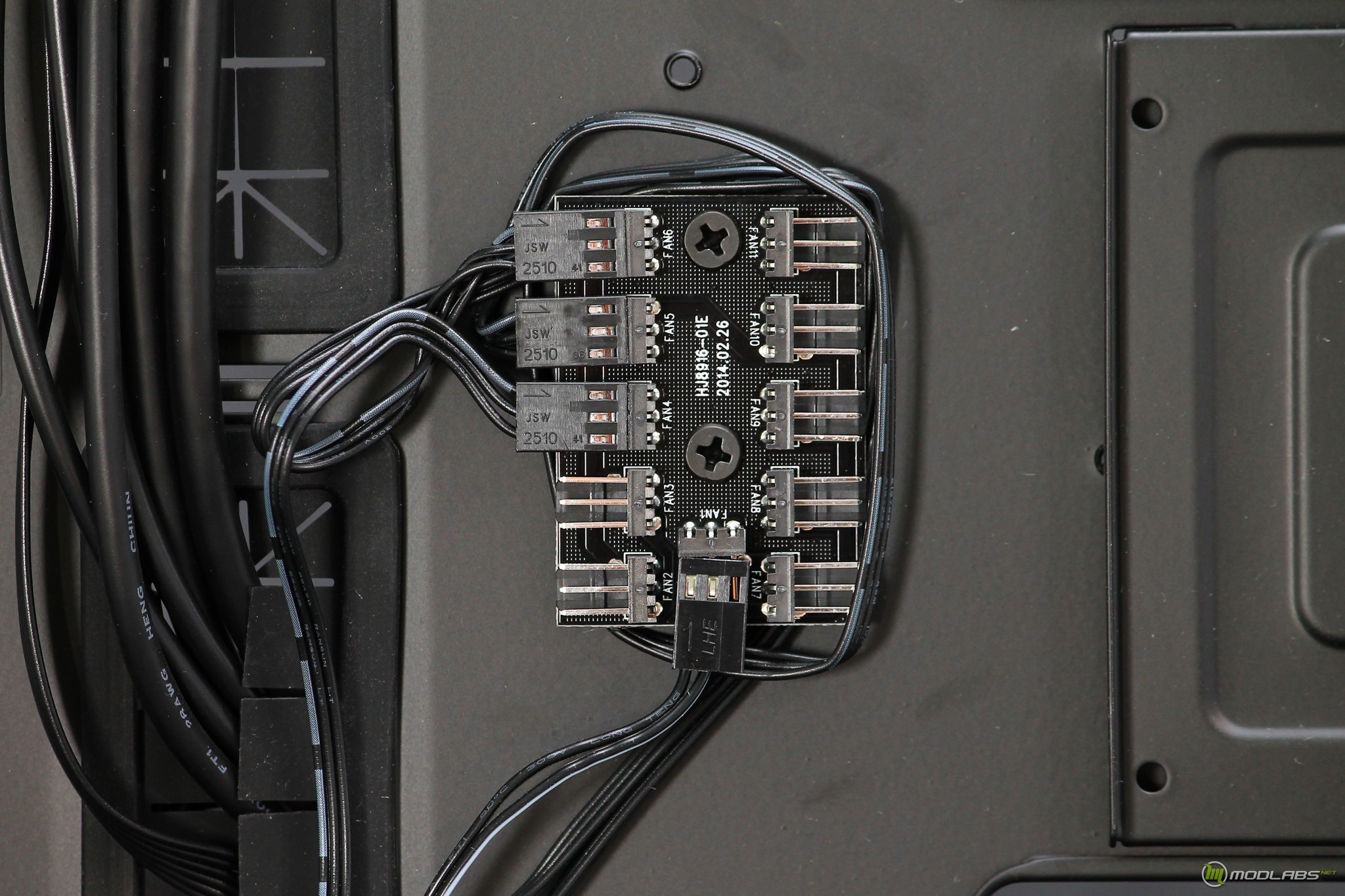

Здесь же мы подмечаем штатный «реобас», а точнее разветвитель для подключения 3-pin вентиляторов. С помощью одного Molex разъема данная платка позволяет подключиться десять вертушек на 3-pin. Все бы хорошо, но возможность регулировки оборотов полностью отсутствует.

Сборка

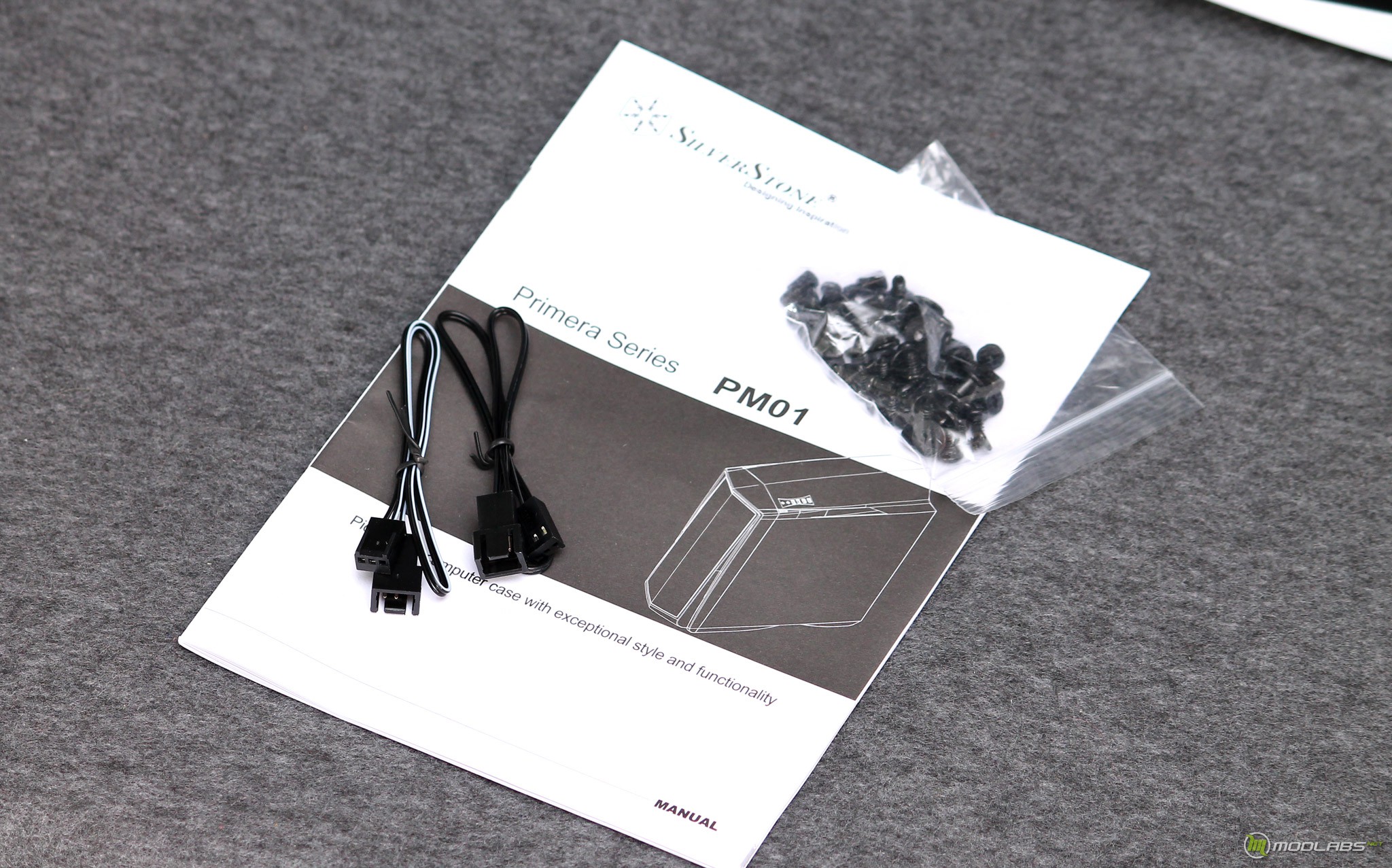

Перед началом сборки достаем из корпуса комплект поставки. В него вошла небольшая инструкция со средней детализацией, набор болтов и пара удлинителей для подключения вентиляторов.

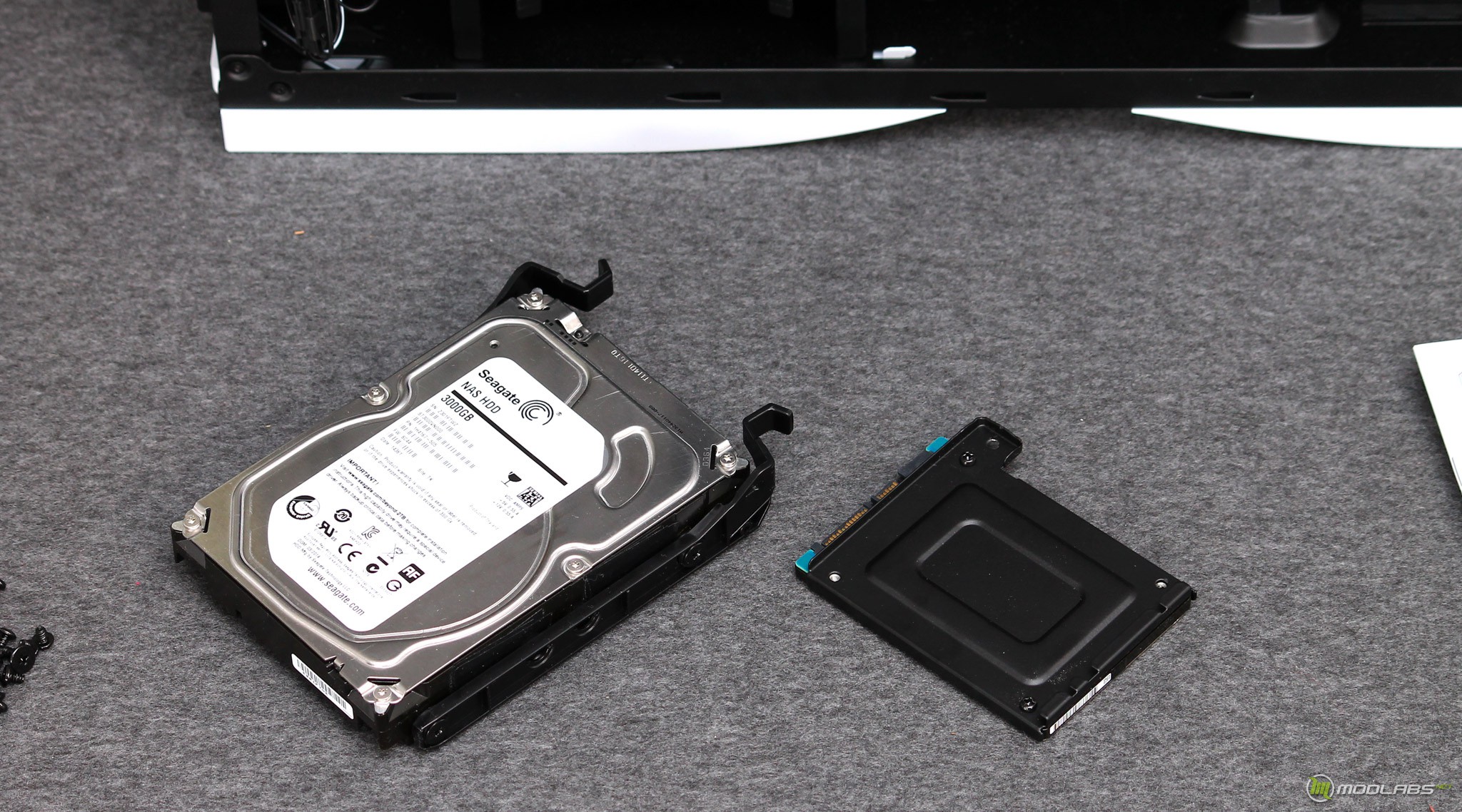

Накопители на 2.5" фиксируются как в каретке, так и на раме корпуса обычными болтами. А вот 3.5" вариация устанавливается в пластиковую направляющую и с помощью удлиненных болтов и прорезиненных направляющих реализует антивибрационный подвес.

Производитель рекомендует сначала проложить кабеля, а затем устанавливать блок питания. Но в нашем случае Corsair CX750M не самый использует всю доступную длину, поэтому можно попросту подключить нужные кабеля и установить БП на место. Отмечу, что последующая прокладка кабелей производится очень легко, даже без нейлоновых стяжек, только с комплектными мягкими, можно очень аккуратно и быстро провести сборку. Кстати, только в районе блока питания удалось замерить толщину стенки, с учетом окраски она составила 0,9мм. Все остальные грани обладали подворотом металла.

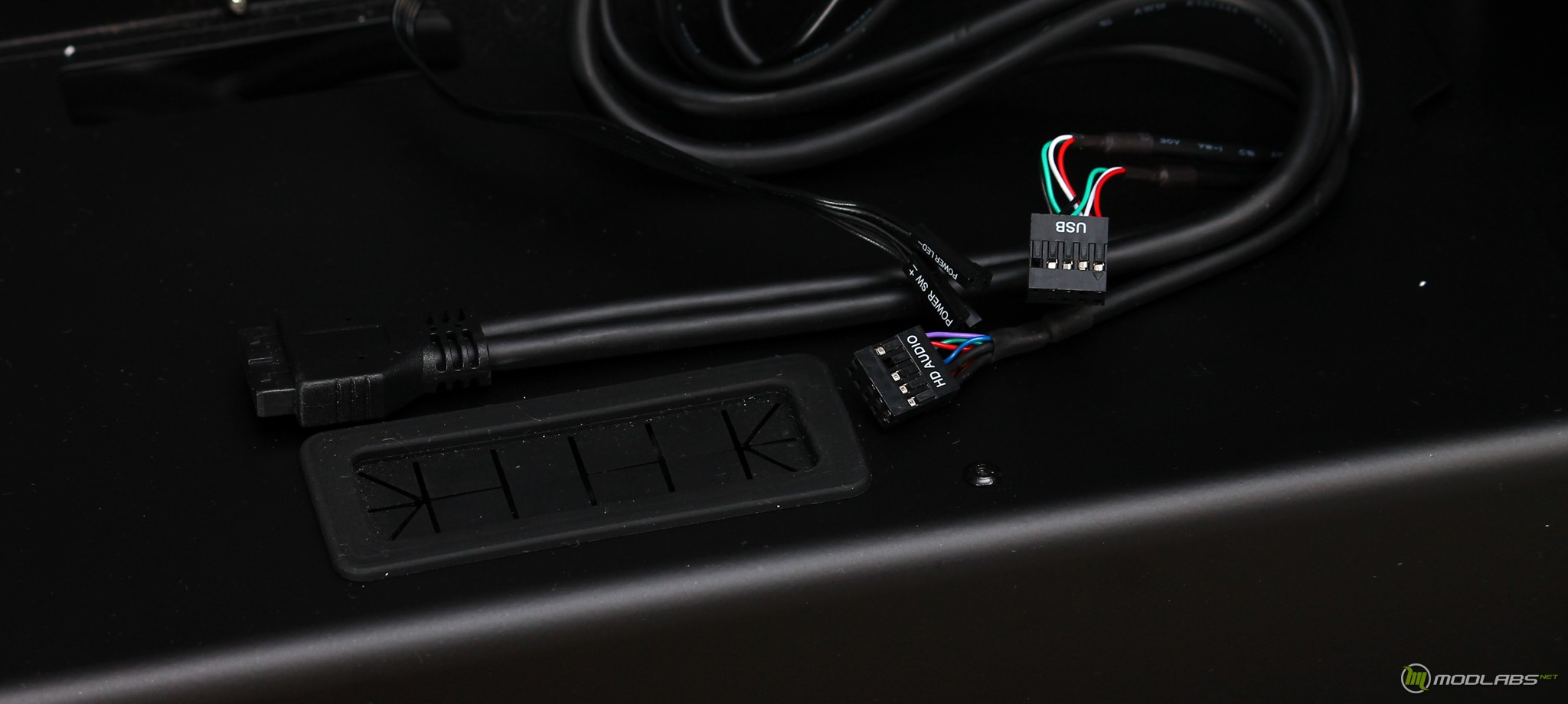

Штатные провода имеют хороший запас длины и обычную резиновую оплетку. Хочется отметить хорошую укладку кабелей той же подсветки и штатных вентиляторов, они попросту не нуждаются в изменениях и не мешаются при сборке.

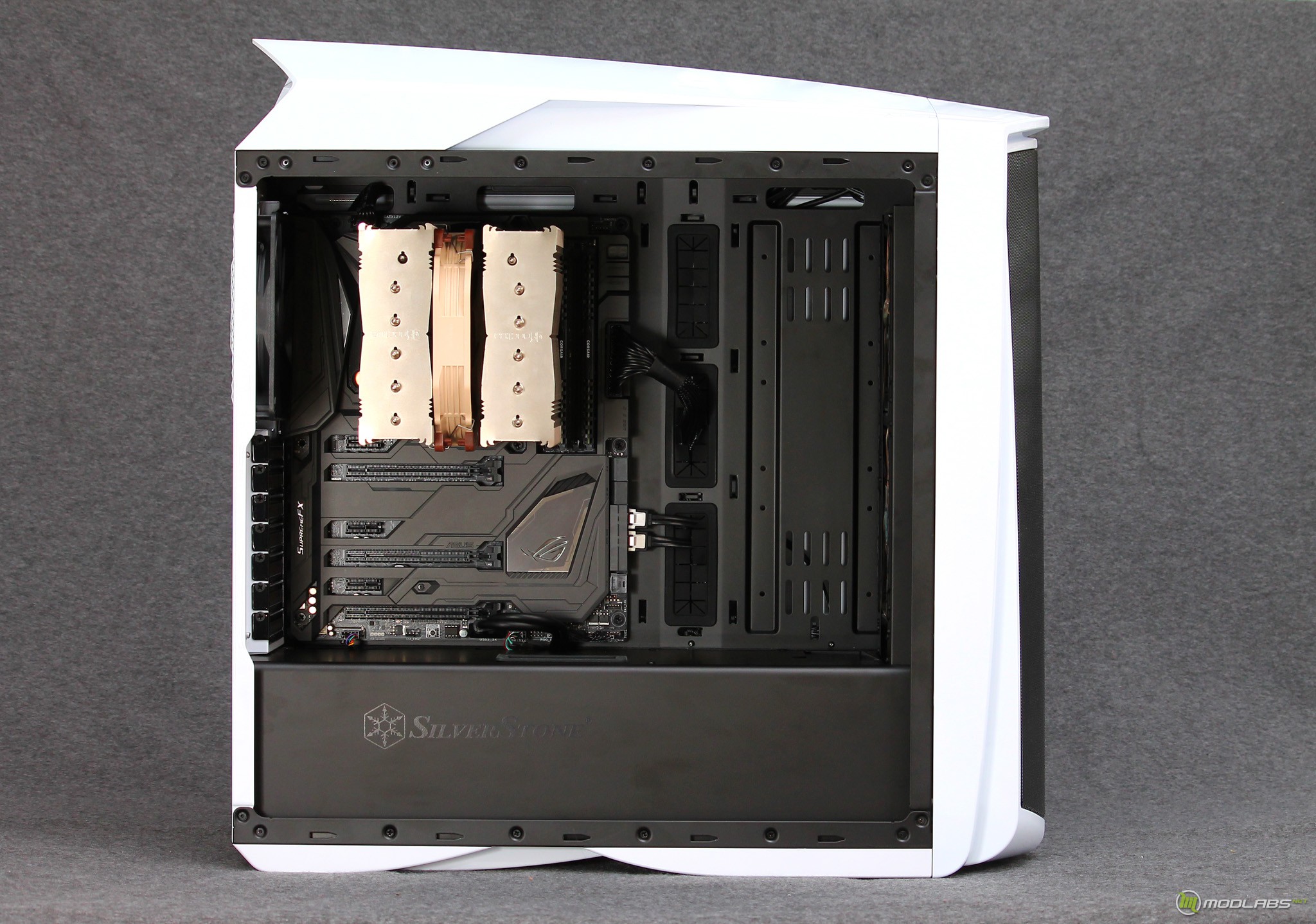

Для сборки системы использовалась материнская плата ASUS Maximus VIII Formula, кулер Noctua NH-D15 и блок питания Corsair CX750M. Из-за небольших не состыковок приличная видеокарта на момент сборки отсутствовала, а ставить заглушку в сего представителя рука не повернулась. В итоге, то ли-за наличия кожуха на материнской плате, толи из-за отсутствия видеокарты, собранная система почти ничем не отличилась от пустого корпуса.

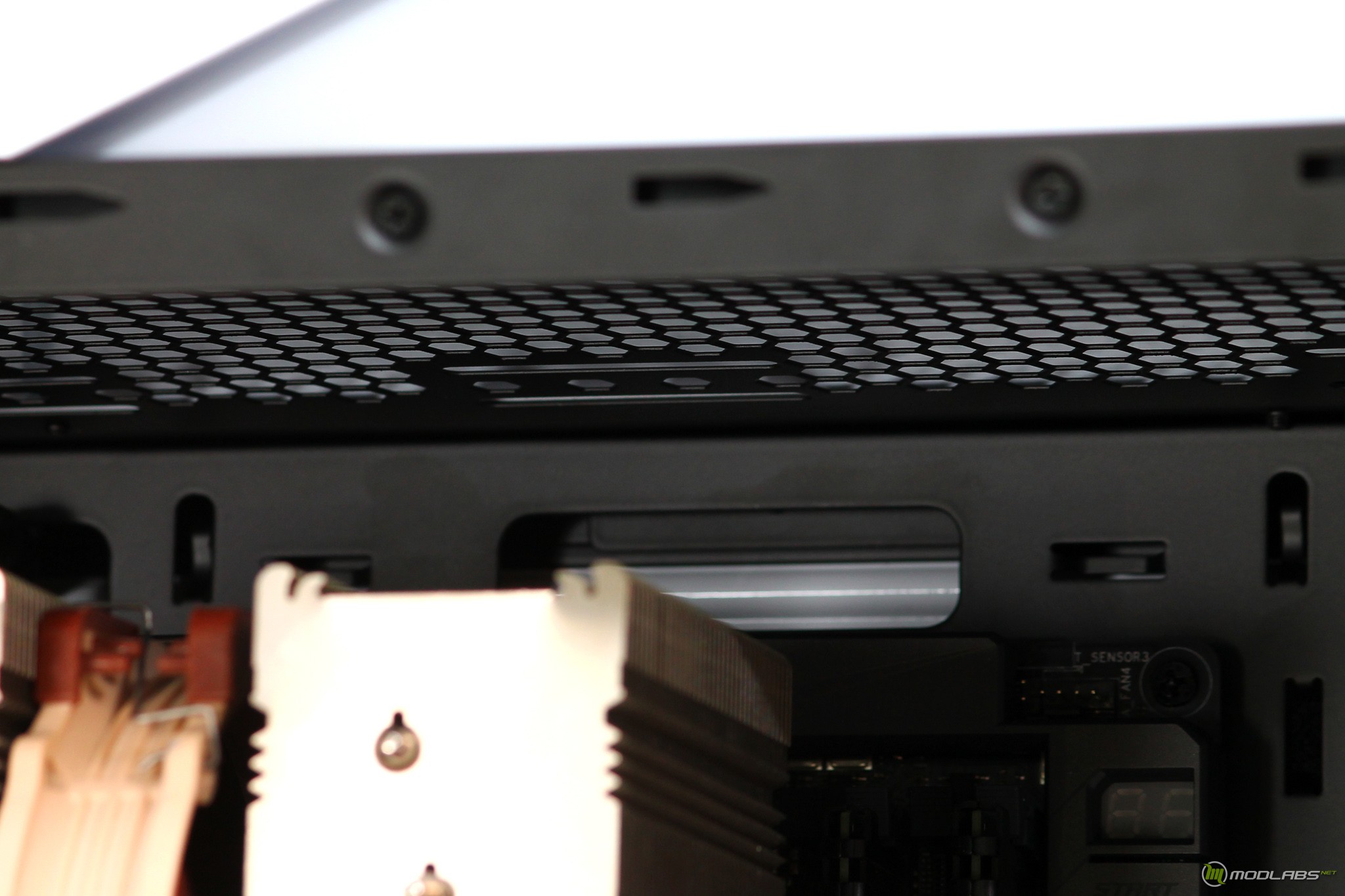

До верхней грани корпуса от ребра материнской платы осталось примерно 32мм, что даже с установленным кулером позволило подключить 8-pin кабель питания процессора.

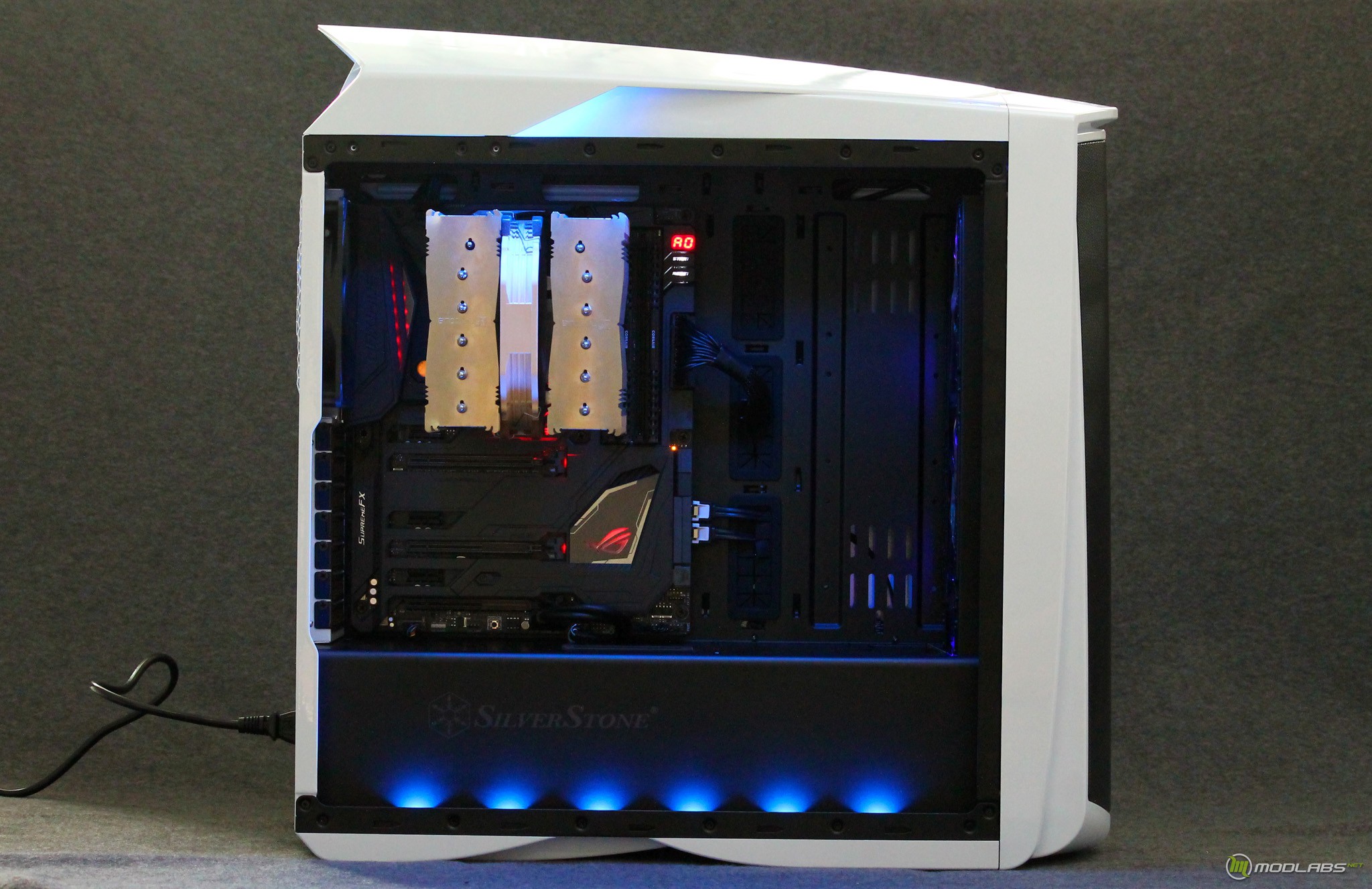

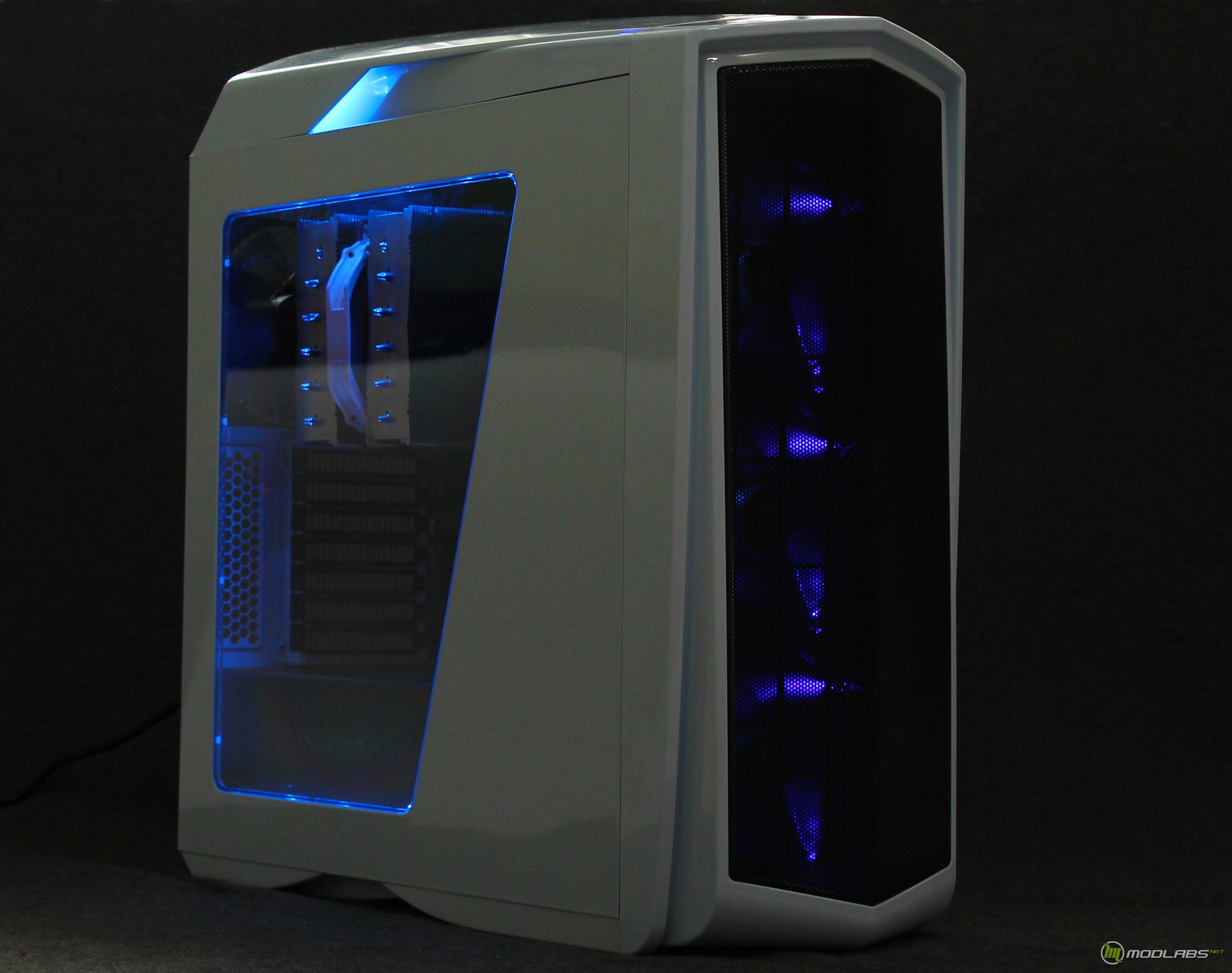

Подсветка корпуса без установленной крышки выглядит весьма интересно, небольшими зонами.

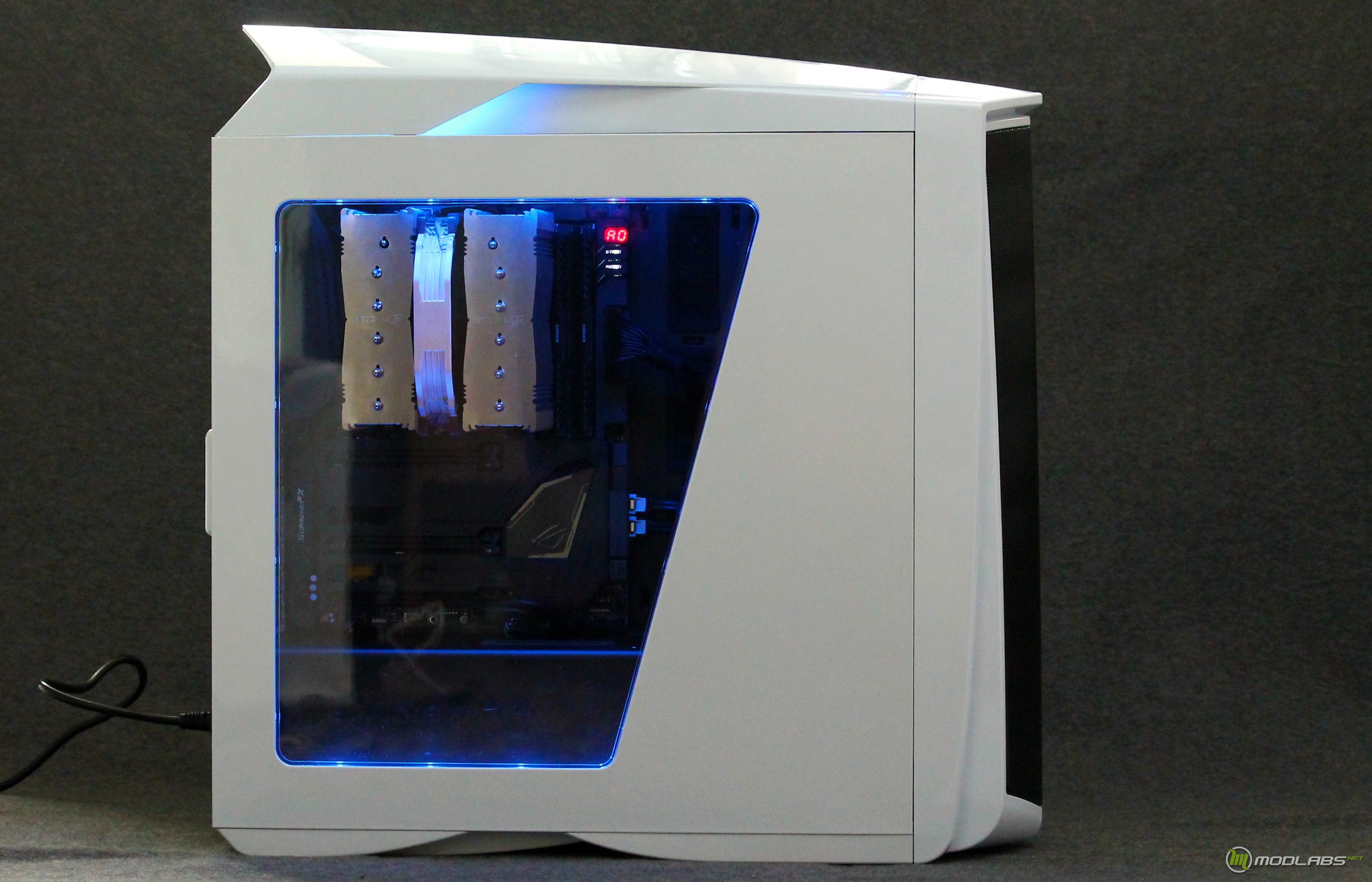

А вот после установки крышки становится равномерной. Конечно, для материнской платы из ROG сегмента лучше бы подошел вариант с красной подсветкой :).

Как основная подсветка, так и подсветка вентиляторов лицевой панели не столь назойливая. Она не бьёт прямо в глаза, а лишь немного придает небольшой визуальный окрас корпусу.

Резюмируем

На момент публикации материала Primera PM01не засветился в столичной рознице. Если привести стоимость с зарубежных площадок, то мы можем ориентироваться примерно на 7000-8000 рублей для нашей розницы. На мой взгляд, данная ценовая планка будет оправданной и при отсутствии корпуса в рознице в целом может заставить некоторых пользователь «заморочиться» с его доставкой…

Доставлять корпус, не всегда интересно, но можно. Вот почему. Как по мне, SilverStone Primera PM01 обладает очень интересным дизайном. Он явно отличается от обычных «плоских» ящиков и может прийтись по вкусу любителям линейки Reaven, плюс наличие равномерной подсветки.

Далее материалы изготовления и общая продуманность конструкции. Система получается глуховатой, проводить сборку можно без коллизий, а итоговая система выглядит очень опрятно. Комплектные вертушки работают на адекватных оборотах и не издают лишних звуков, при использовании воздуха их можно смело оставлять.

К пунктам придирки можно отнести отсутствующую систему регулировки оборотов для штатного разветвителя вентиляторов. Ее можно было и сделать, несколько режимов с добавлением еще одной кнопки на верхнюю панель. Возможно, реализация RGB-подсветки позволила бы расширить визуальные вариации готовых систем. Инструкция пользователя тоже бы могла быть более информативной, особенно в плане системы водяного охлаждения.

Не так давно у нас на тесте была материнская плата Asus Maximus VIII Gene, которая выполнена в форм-факторе mATX. Именно этот «переходной» формат позволяет собрать хорошо заряженную и компактную систему, например, с тандемом из нескольких видеокарт. Однако, для этой «переходной» системы нужно подобрать соответствующий корпус.

Один их эталонов, направленный на mATX материнские платы, Corsair Air 240 бывал у нас на тестировании. Одним им рынок ограничиться, попросту не мог. Именно так в очередь на тест встала новинка Xigmatek Vanguard S Cube. Забегая вперед, скажу, что новичок в некоторых моментах очень похож на 240’го товарища, но давайте посмотрим и на различия, они есть.

Внешний осмотр

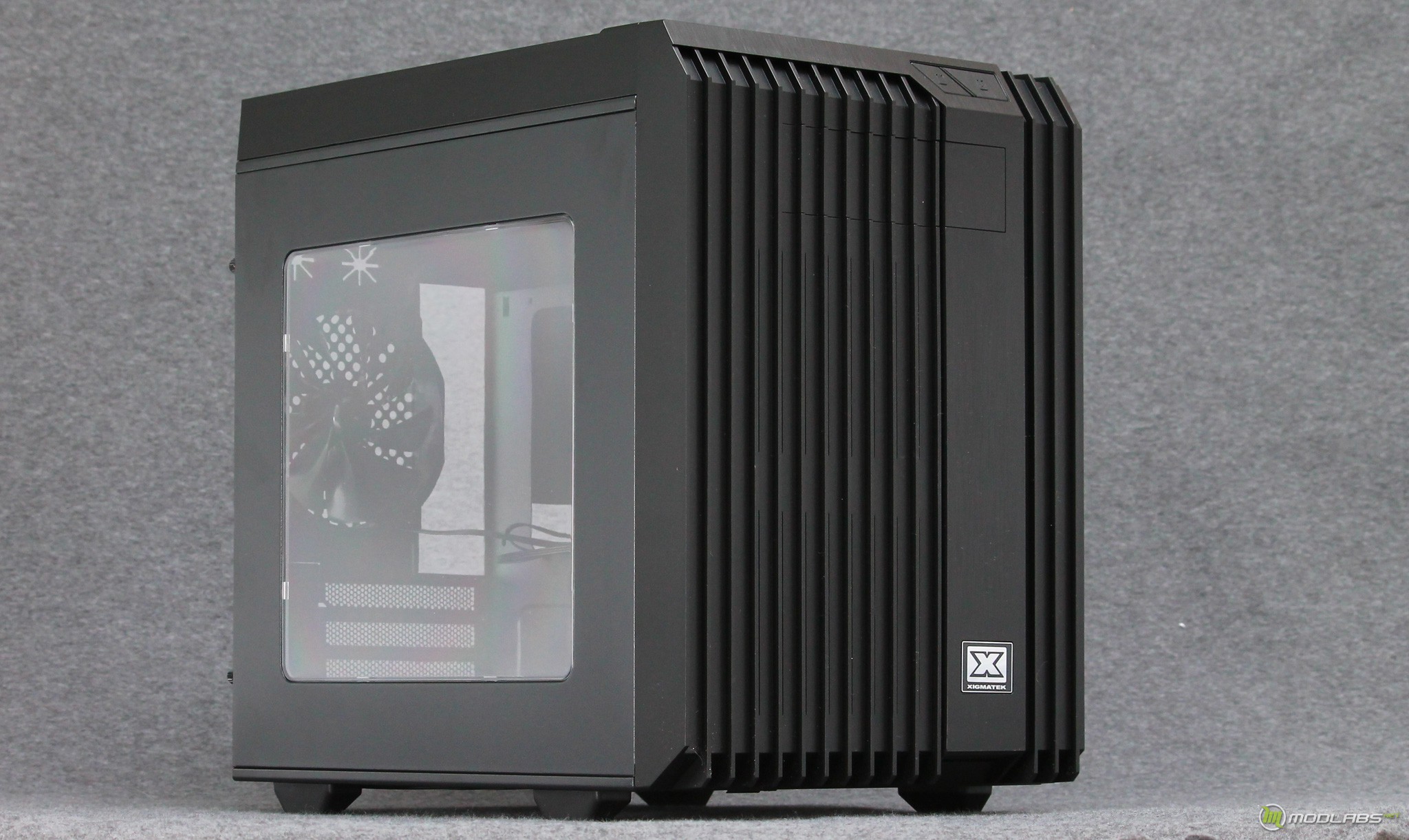

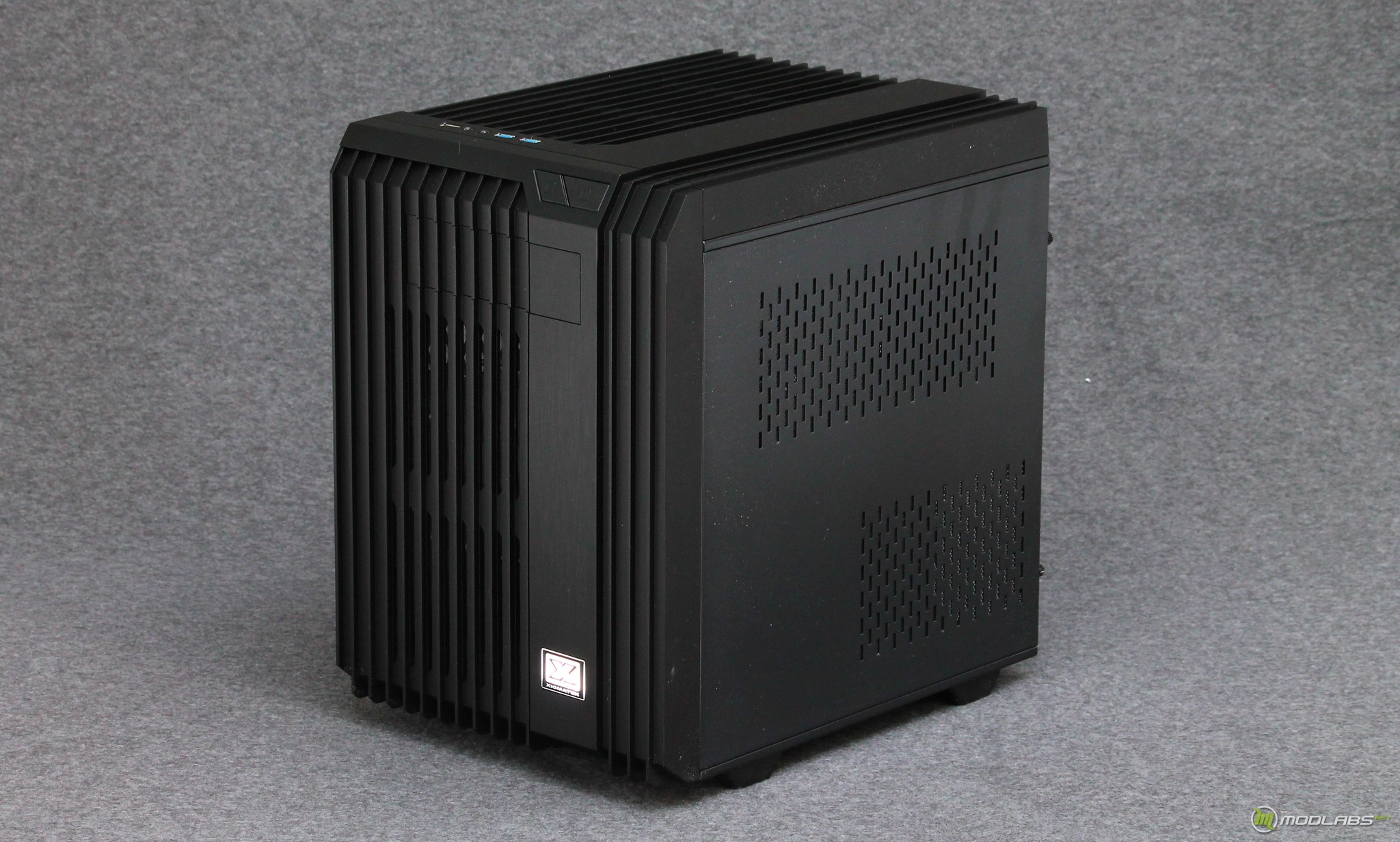

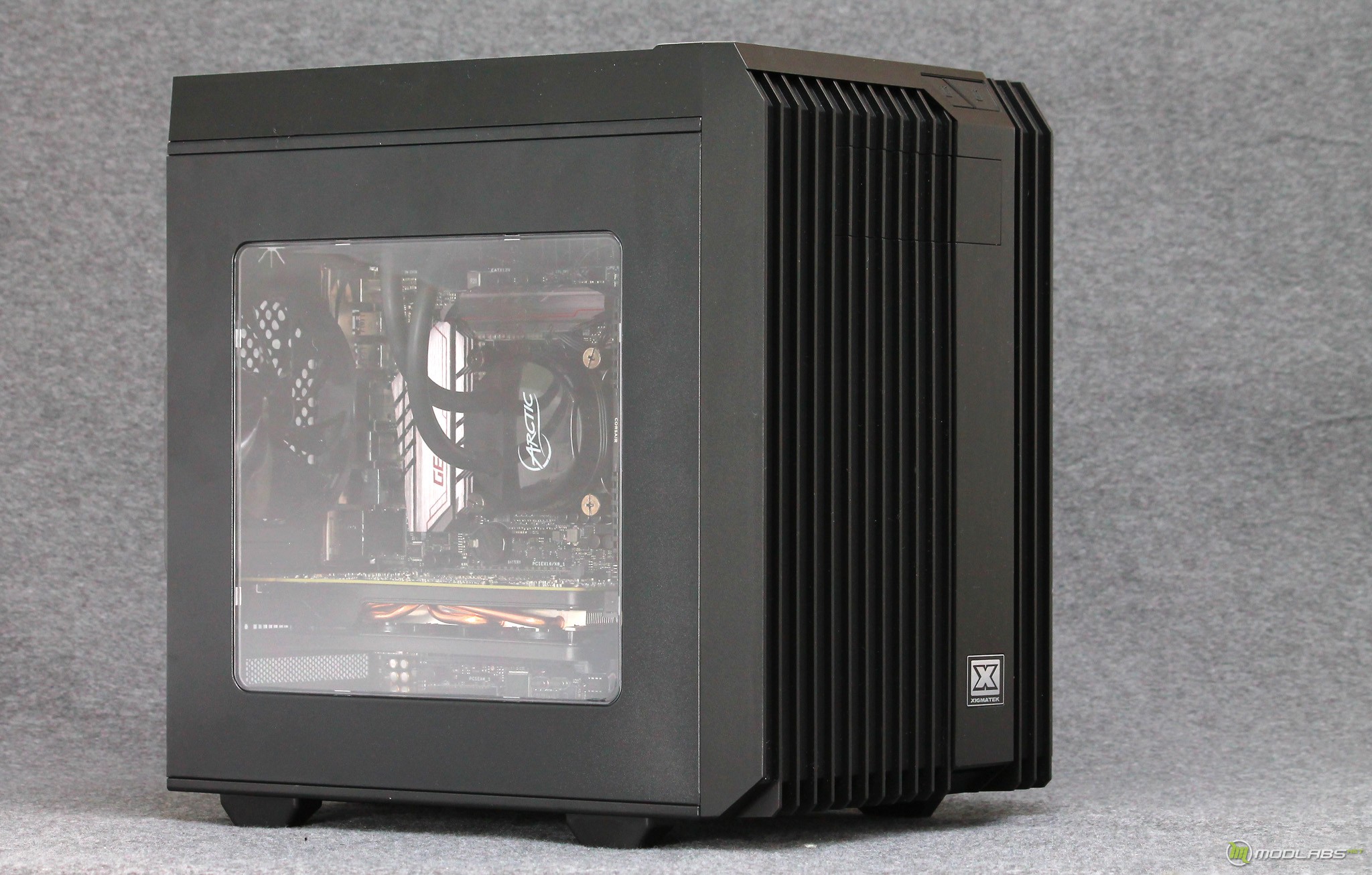

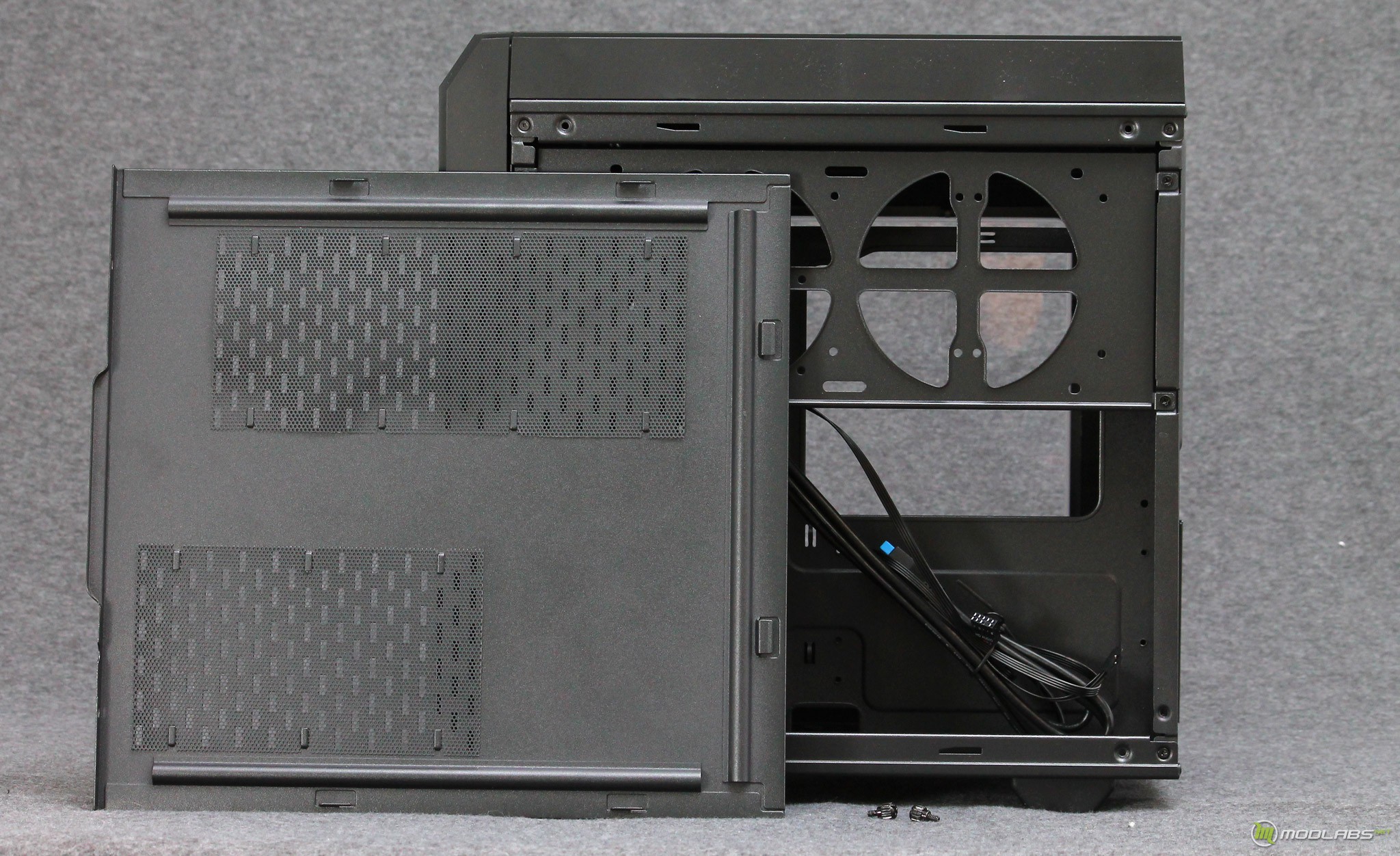

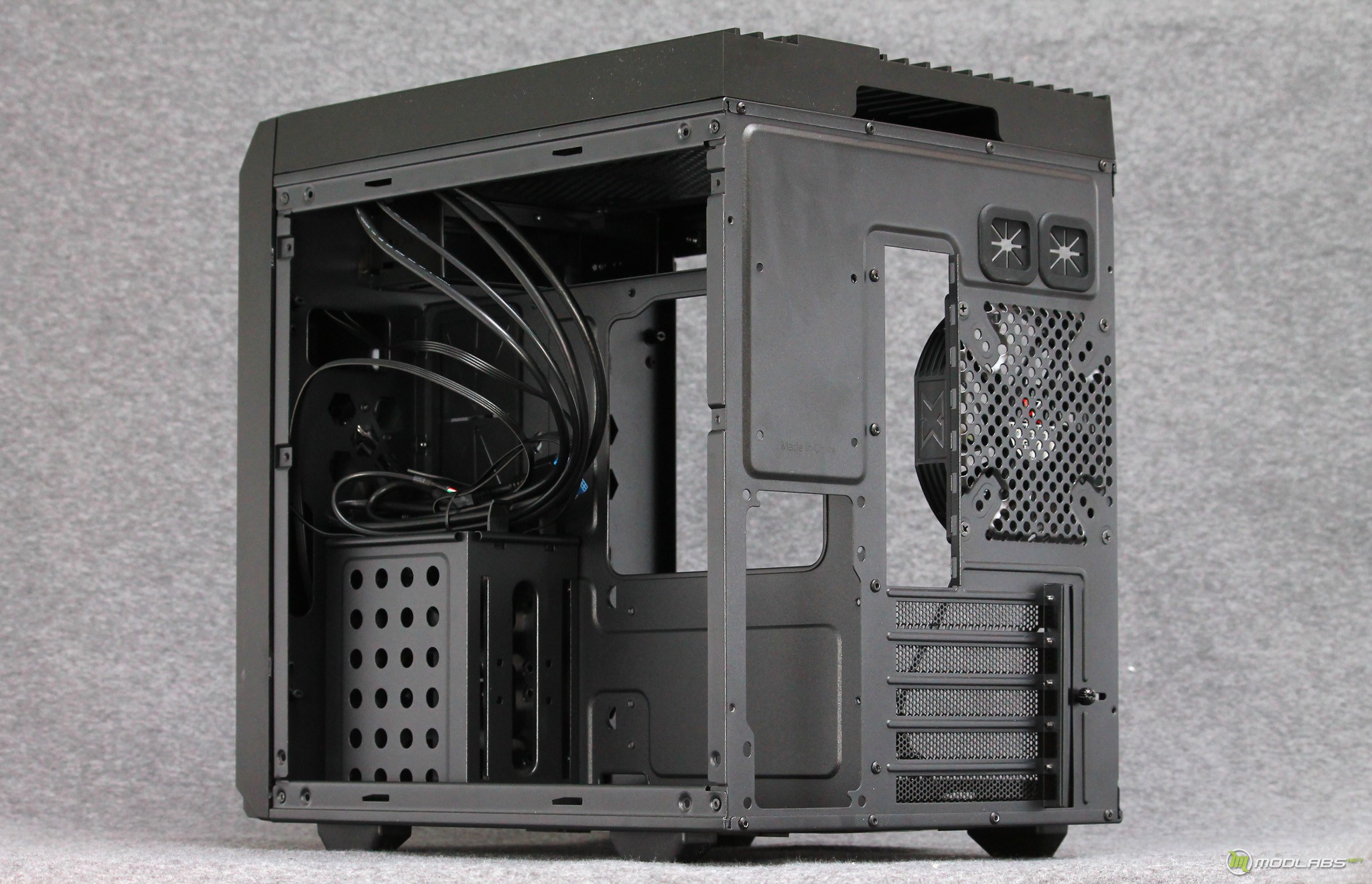

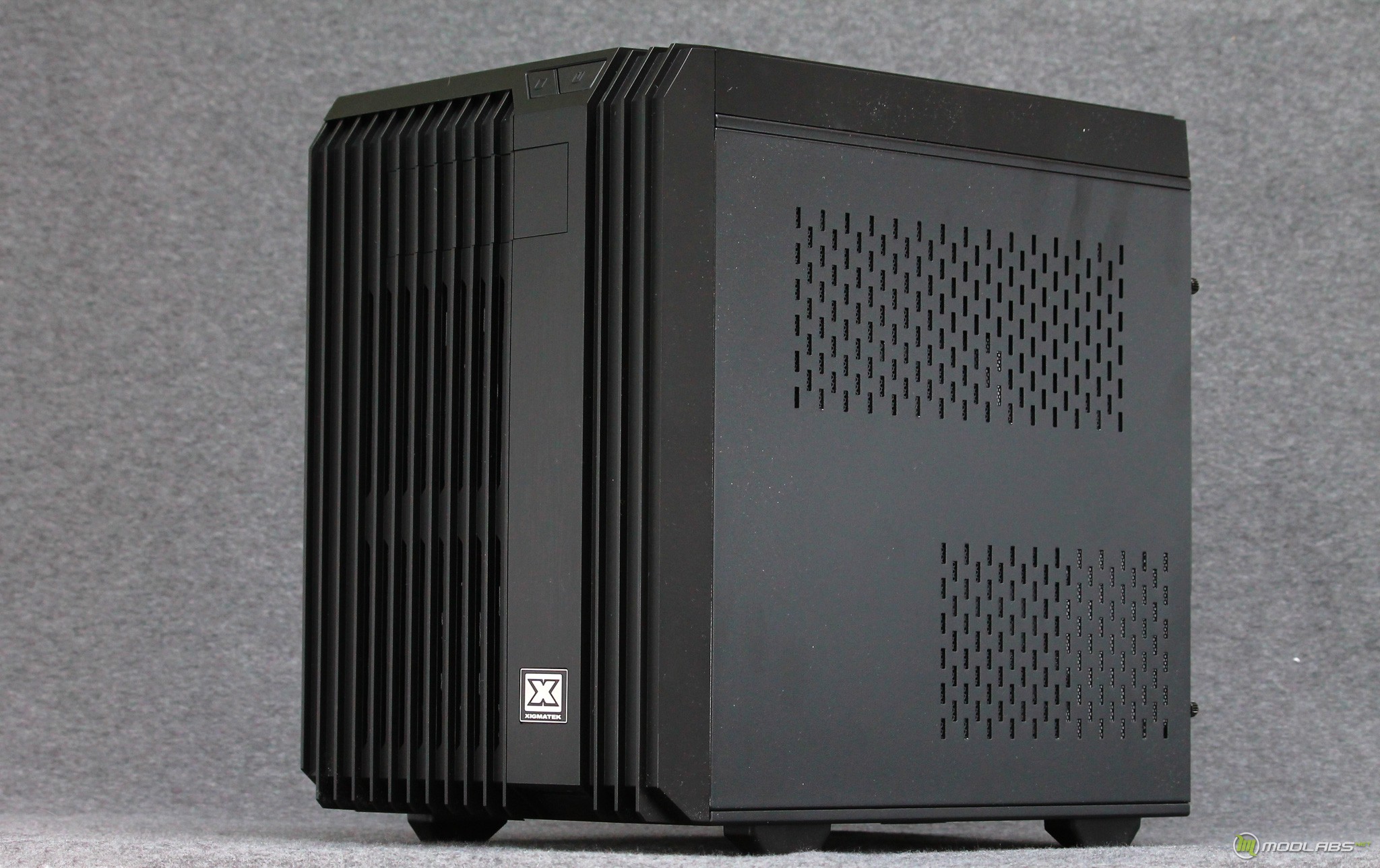

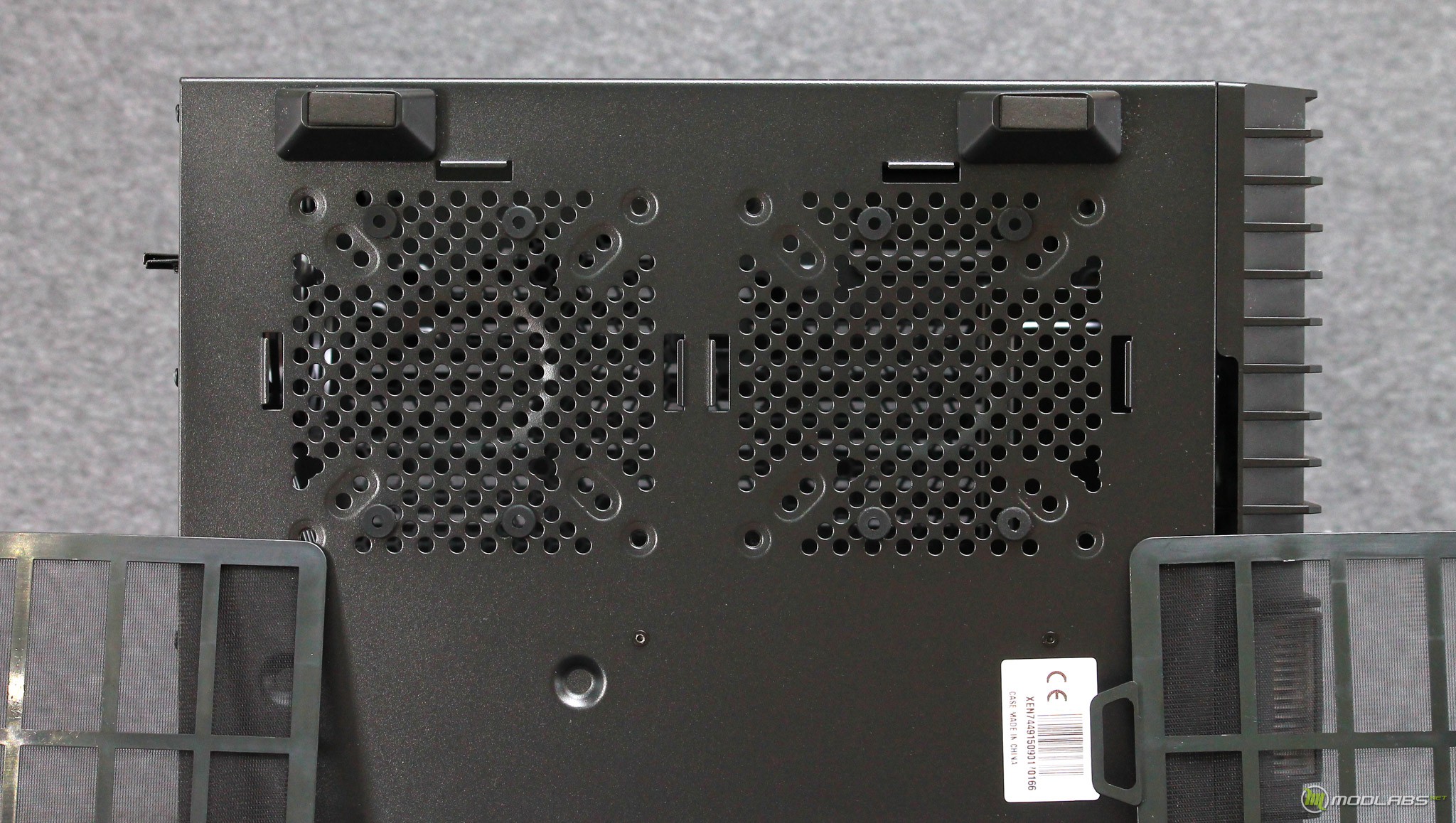

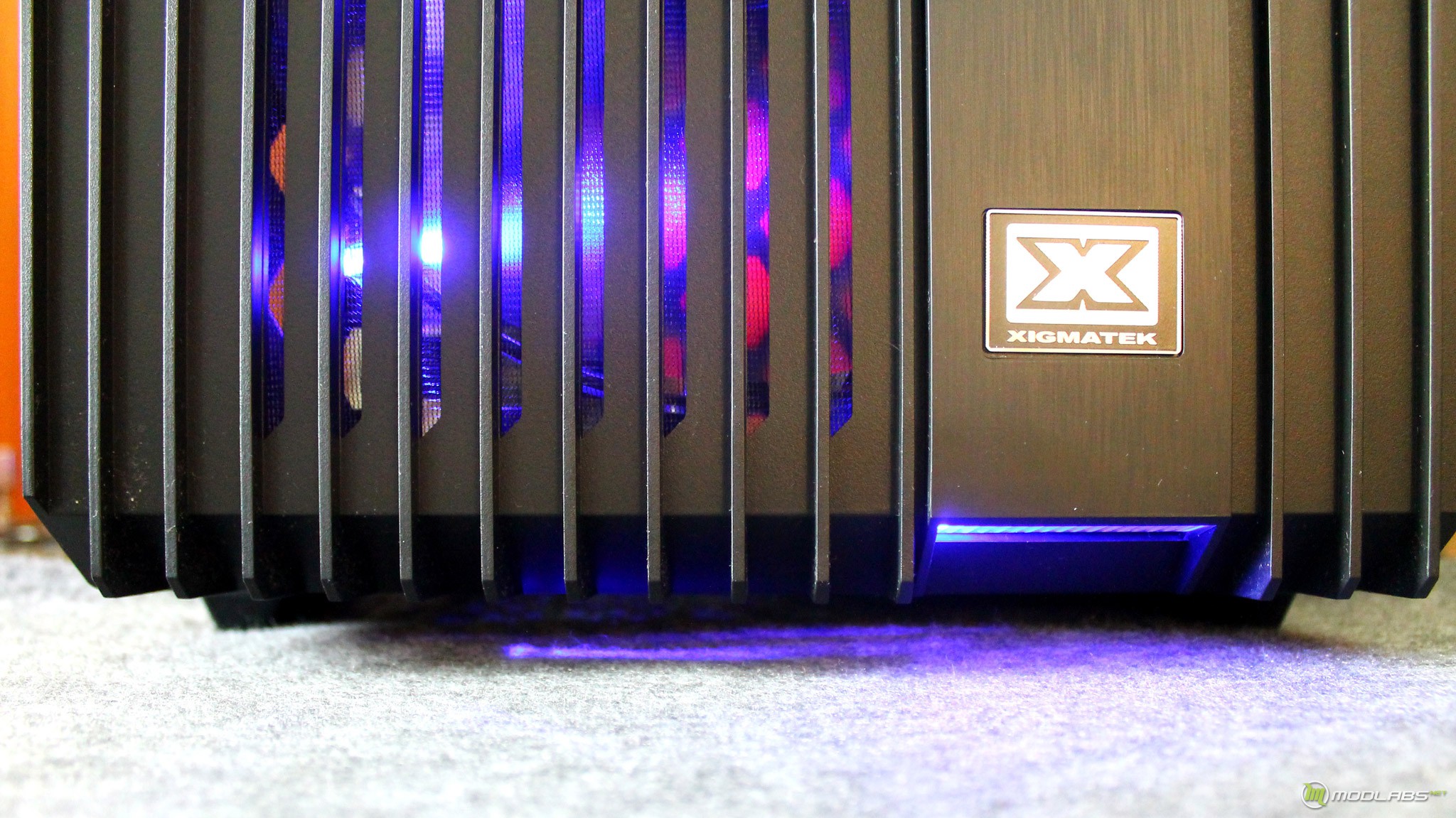

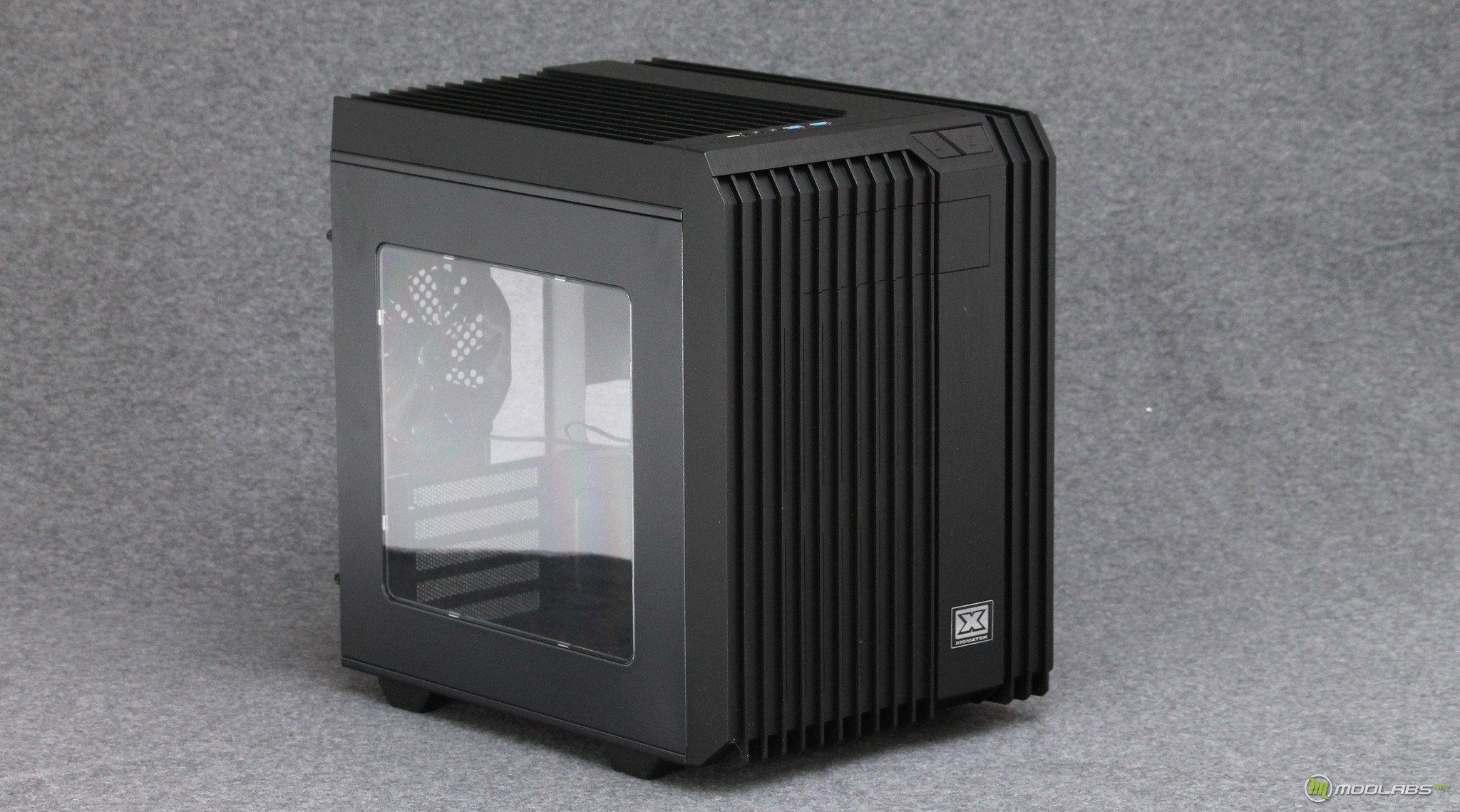

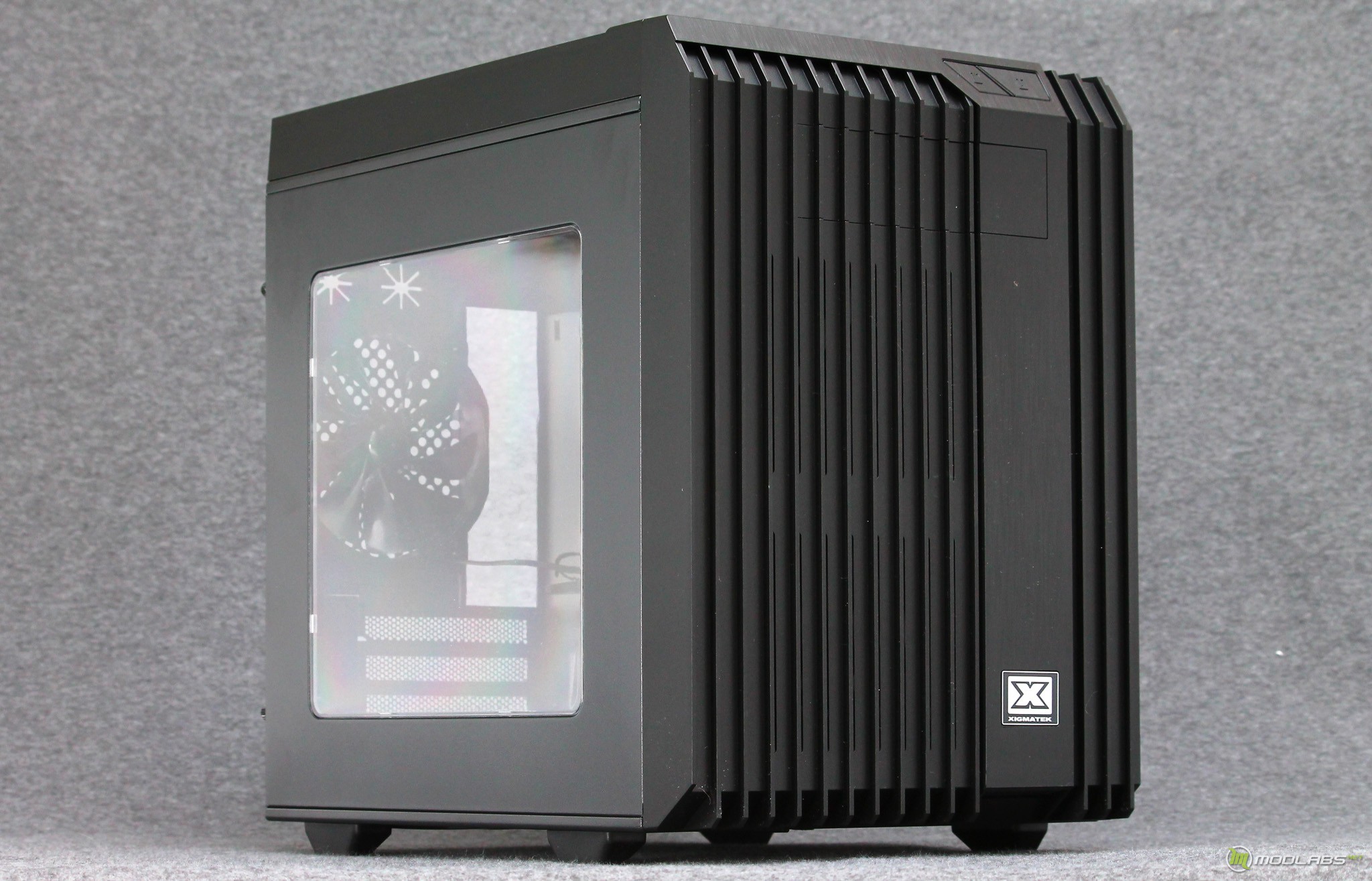

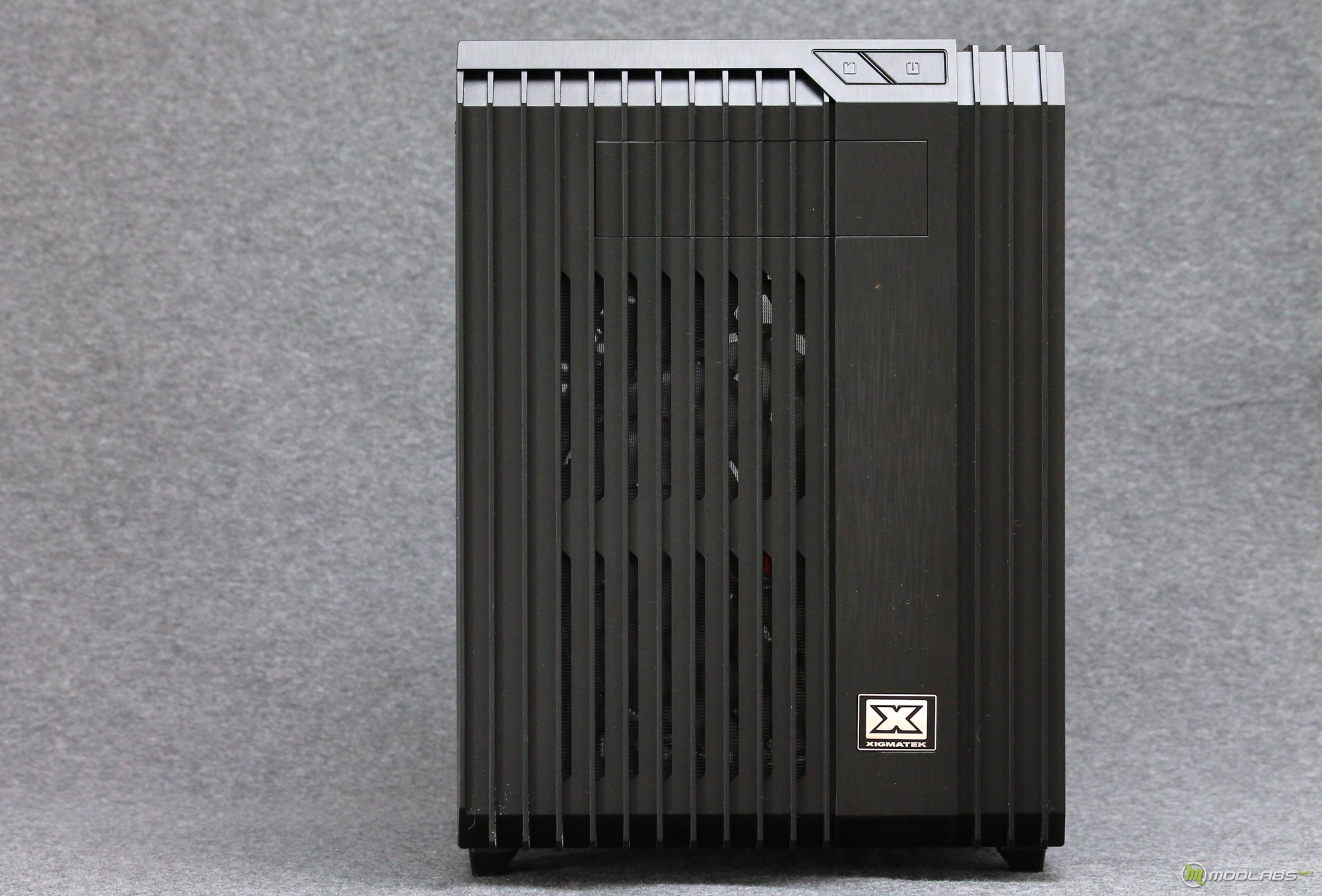

Xigmatek Vanguard S Cube подстать своему названию выполнен в кубической форме. Все грани корпуса прямые, плавных изгибов не наблюдается. Основным визуальным элементом всего корпуса можно назвать «змейку» на лицевой и верхней частях корпуса.

Далее подмечаем наличие смотрового окна на правой грани. Левая сторона обладает только вентиляционными перфорациями.

В строении корпуса заложена холоднокатаная сталь для рамы и боковых граней, матовый пластик для лицевой и верхней панелей «кубика». Согласно сайту производителя, есть только одна цветовая вариация: черная. Внешние размеры составляют 365x360x280 миллиметров.

Лицевая панель полностью пластиковая. Кроме уже упомянутой «змейки» есть одна плоская грань, на которой находится логотип производителя. Отметим, что Vanguard S Cube поддерживает установку одного 5,25 дюймового устройства, что очень и очень примечательно.

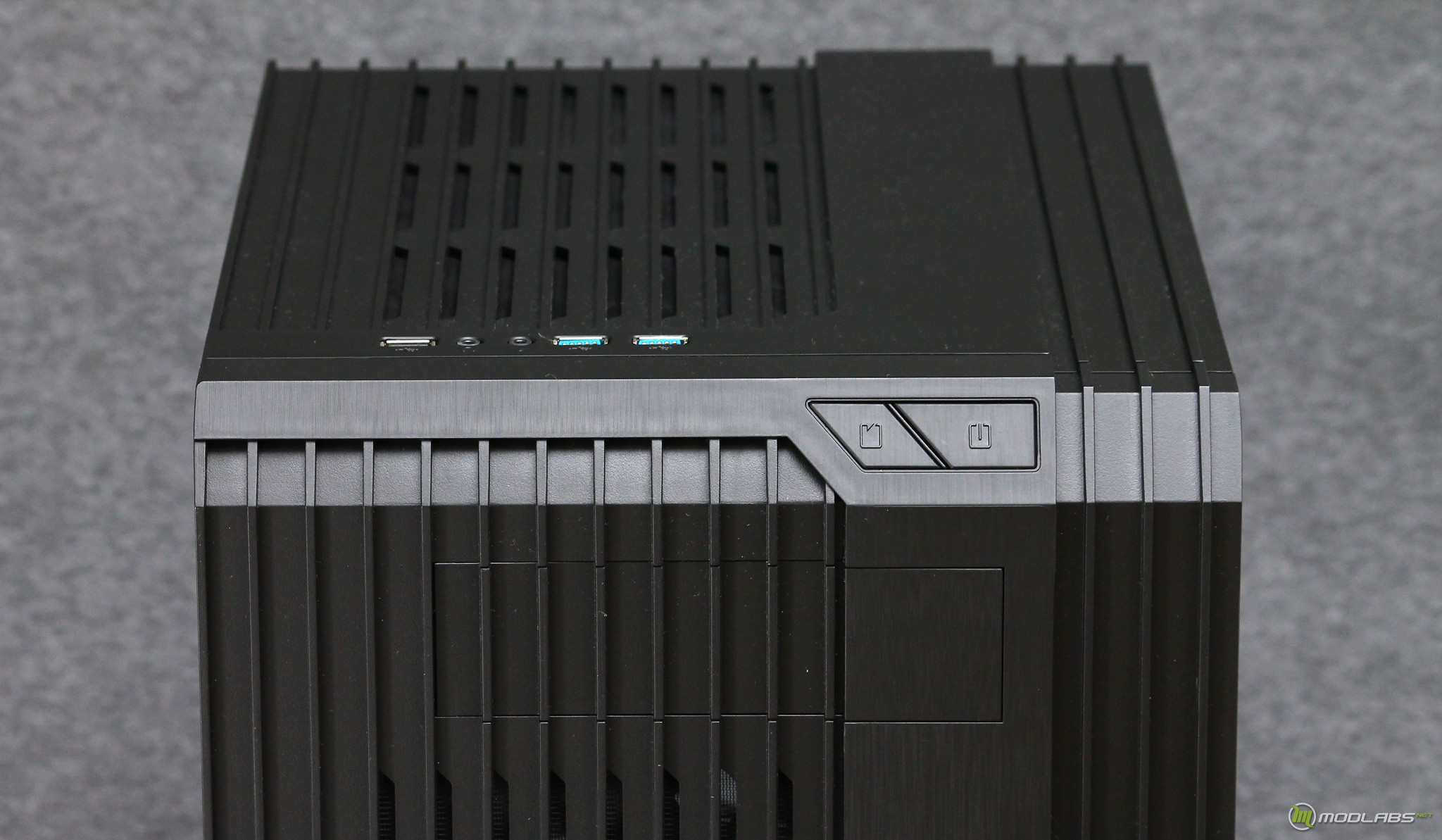

Клавиши включения и перезагрузки находятся на торце лицевой панели. Клавиши большие, нажимаются легко.

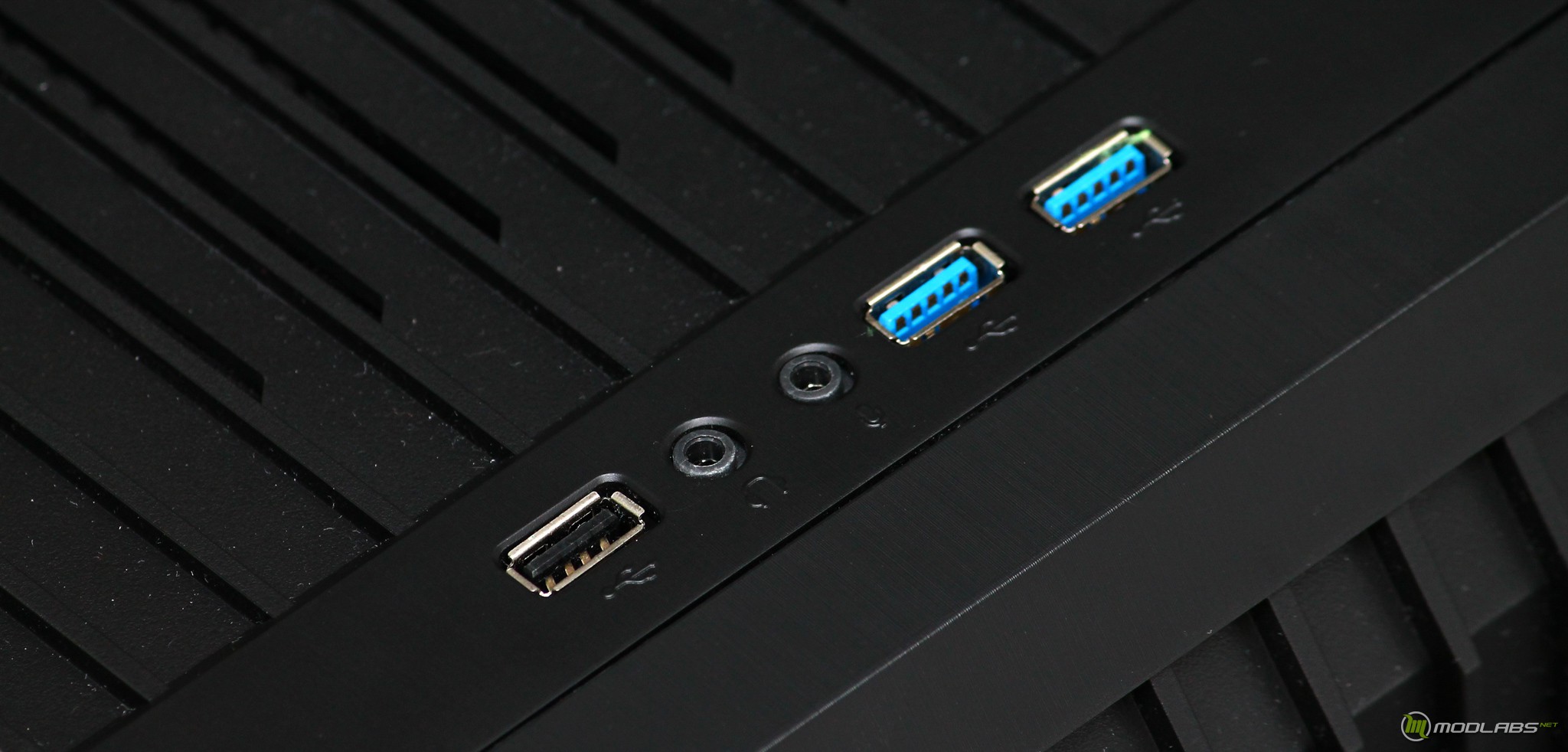

Чуть выше, уже на верхней панели корпуса, находятся три порта USB, один из них «старичок 2.0». Здесь же есть пара аудио-разъемов.

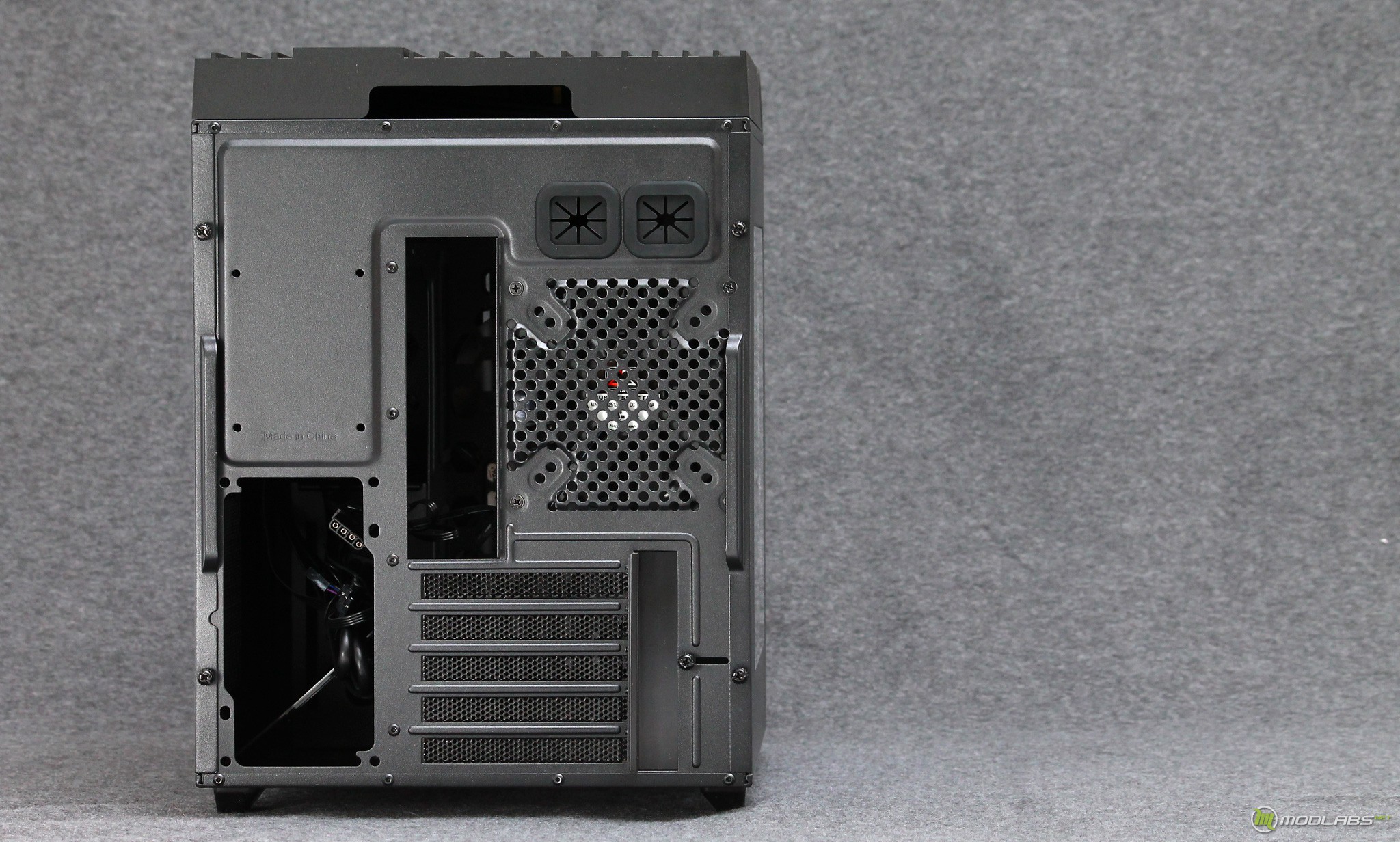

Обратная сторона корпуса «по стандарту» не имеет визуальных изысков, но дает понимание о внутреннем строении корпуса. Из фишек отмечаем пару выходов для шлангов водяного охлаждения. Для организации охлаждения предусмотрено посадочное место для одного вентилятора на 80,92 или 120 мм.

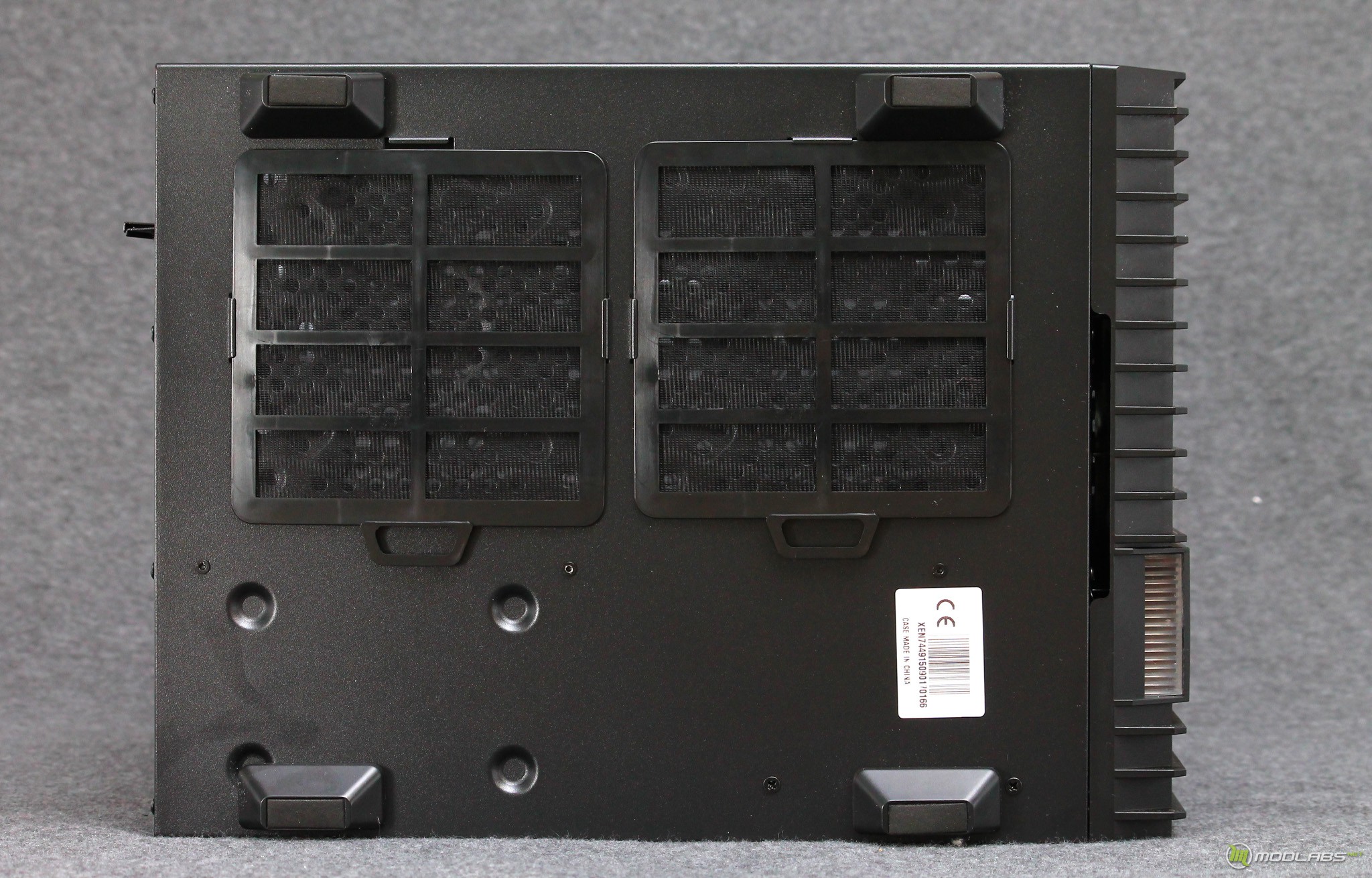

На нижней грани есть четыре добротных ножки. Они поднимают корпус от плоскости установки примерно на 20 миллиметров. Для улучшения контакта с поверхностью есть прорезиненные прокладки, жаль, но они не очень сильно гасят вибрацию.

Для установки на нижнюю грань доступны: или два вентилятора, или два накопителя. В любом случае для фильтрации воздуха предусмотрены два раздельных фильтра на пластиковых направляющих.

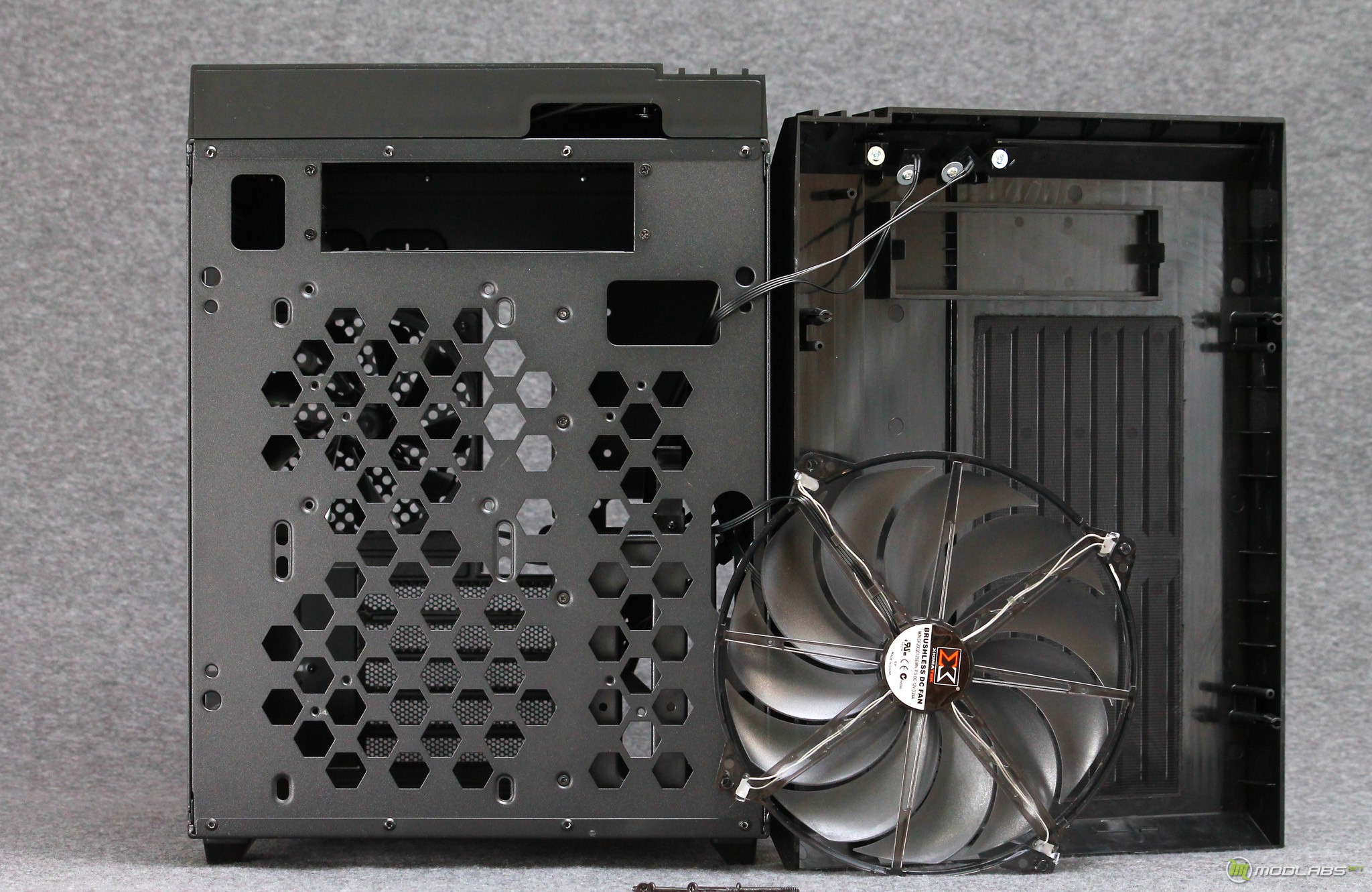

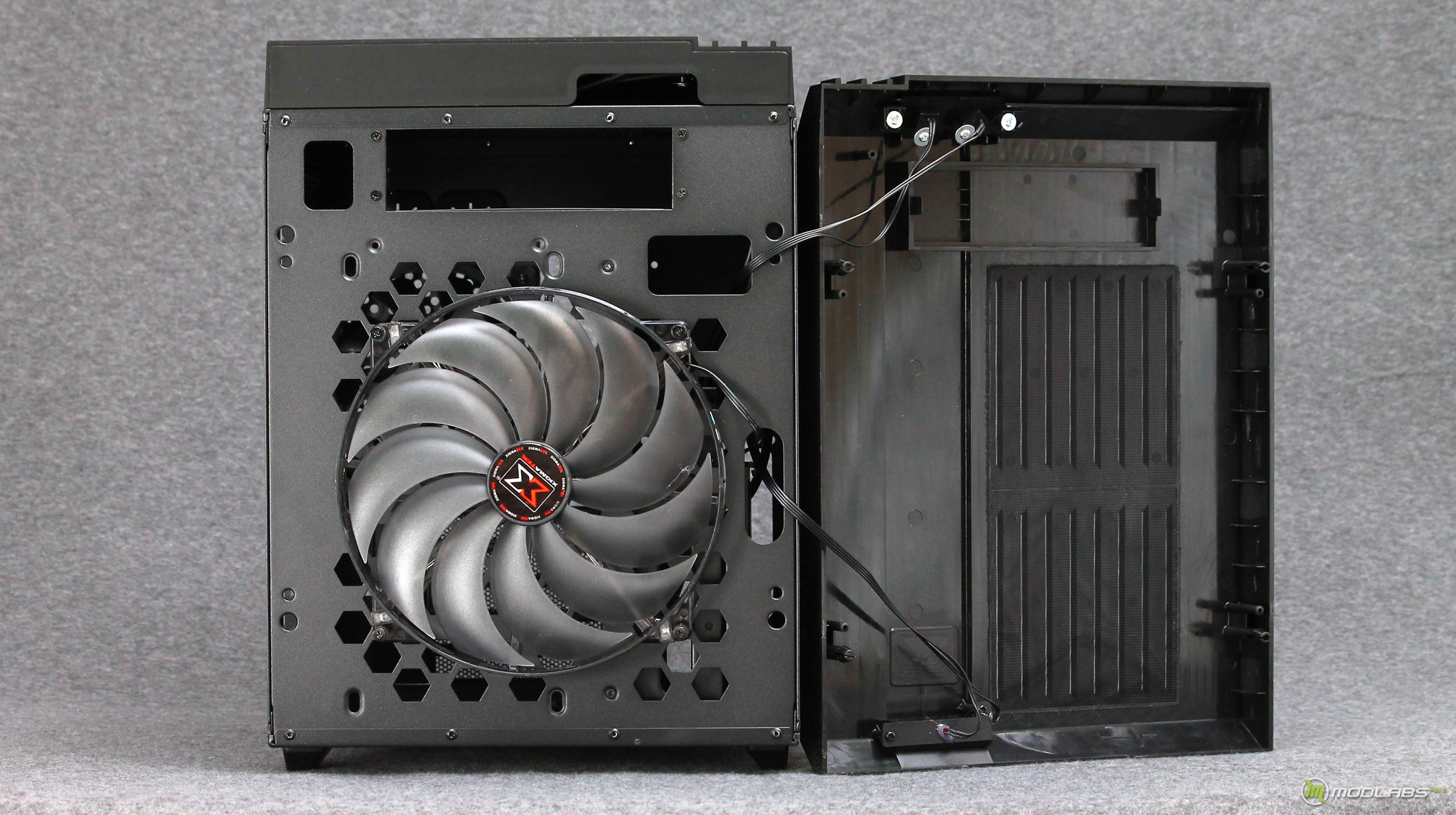

При желании лицевая панель легко снимается. Она фиксируется пластиковыми направляющими. При установке не очень удобно, что к лицевой панели «намертво» фиксируются два набора проводов.

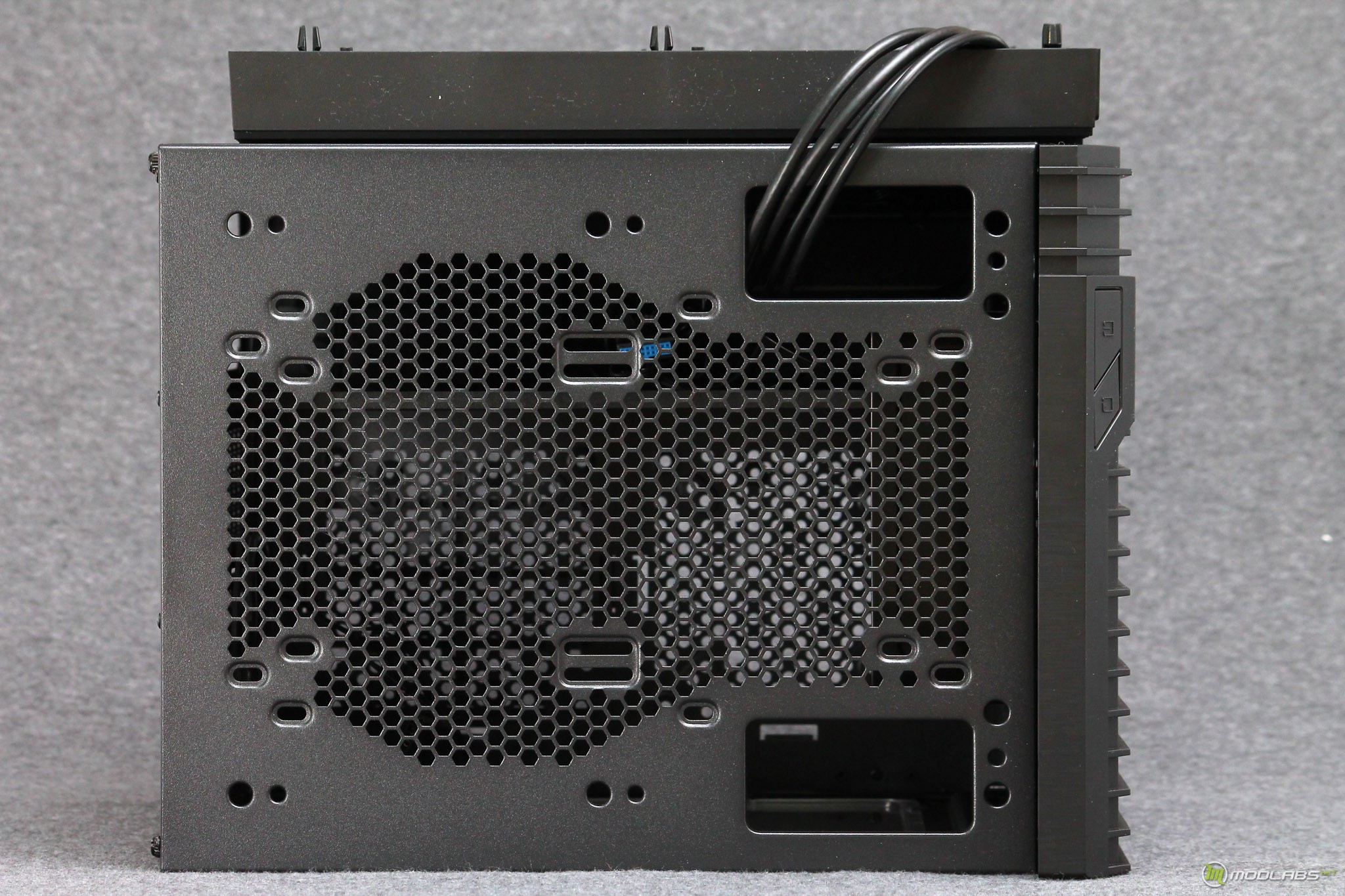

Металлическая рама в этой области обладает большими многогранными перфорациями. По умолчанию предустановлен один 200 миллиметровый вентилятор, так же возможно установить: два 120 мм или один 170 мм вентилятор.

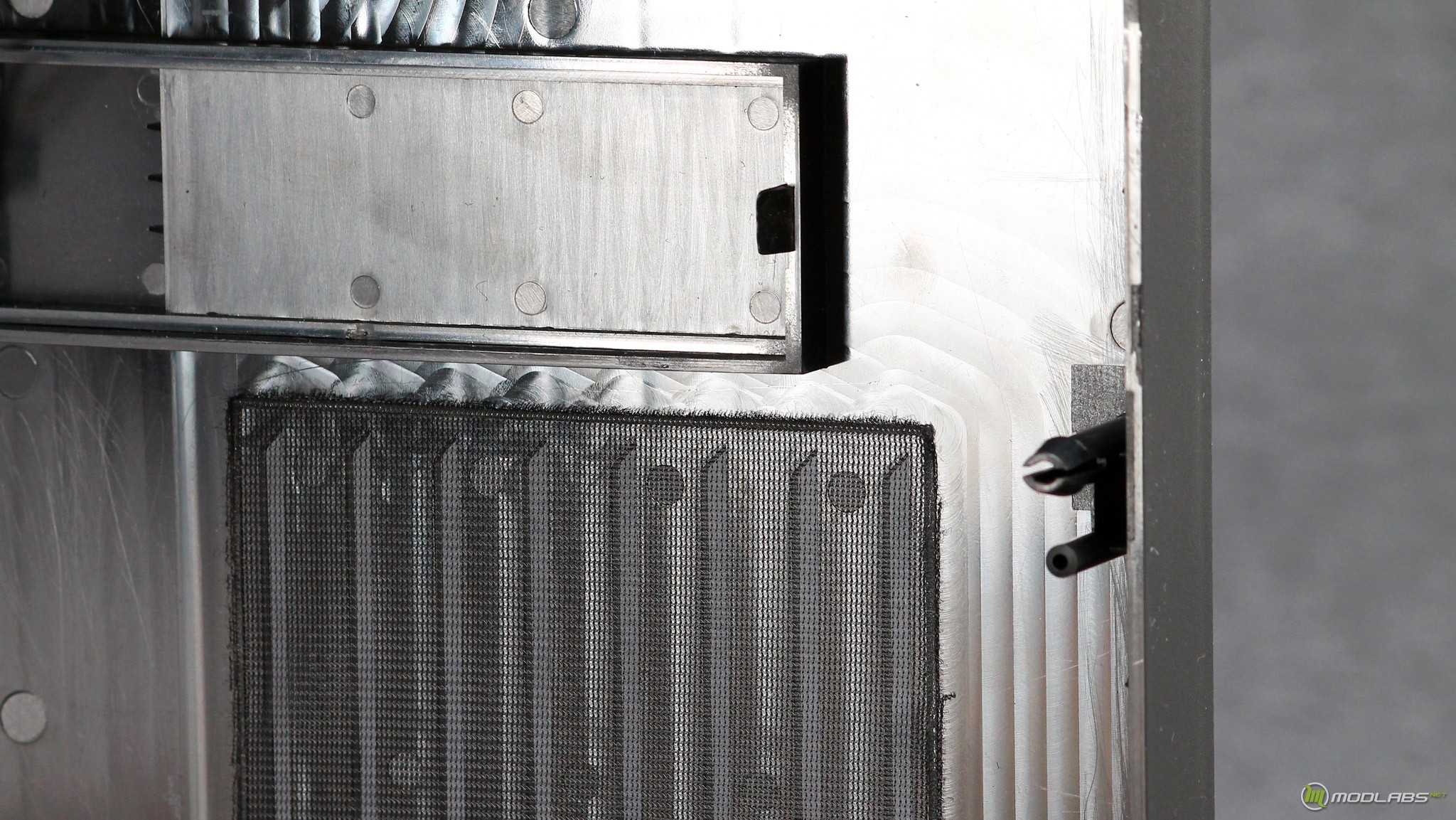

На пластиковой панели, в области перфораций есть не съемный пылевой фильтр, с учетом не съемных проводов мыть его будет не очень удобно.

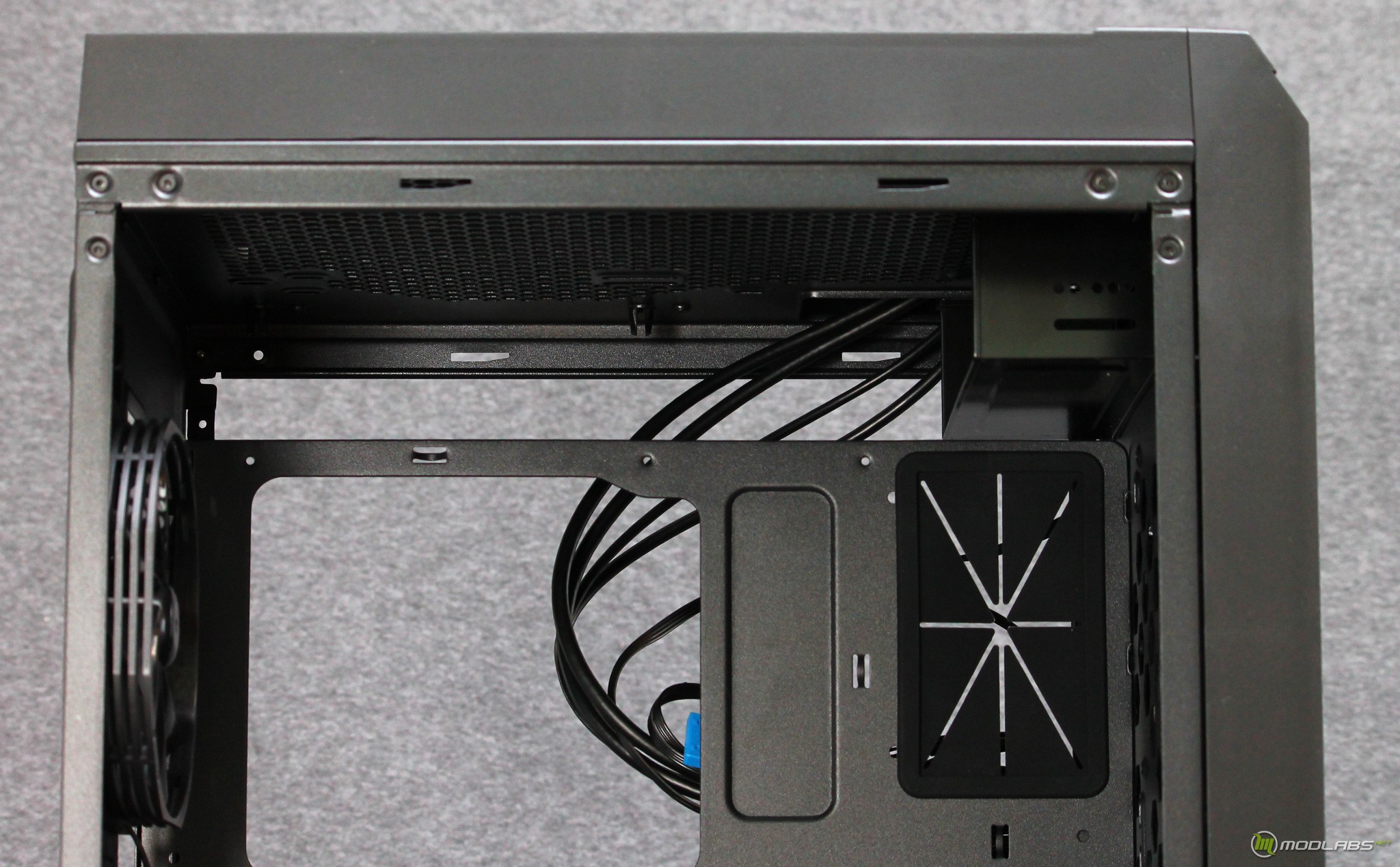

Верхняя панель снимается аналогично лицевой. Здесь опять же есть большая область перфорации, но предустановленных вентиляторов уже нет. Для установки доступны: два 120/140 мм или один 170/200 мм вентилятор. Отмечаем, что диаметральная плоскость установки вентиляторов не смещена в район основного отсека, а находится ровно посередине. Из фишек отметим наличие двух больших областей для укладки проводов.

На этом мы заканчиваем внешний осмотр и начинаем снимать боковые панельки.

Внутренний осмотр

Боковые стенки фиксируются стандартным методом направляющих. Болты обычные, не имеют фиксации и накатных головок.

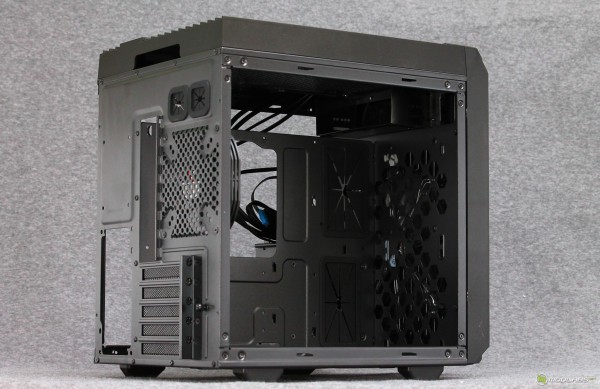

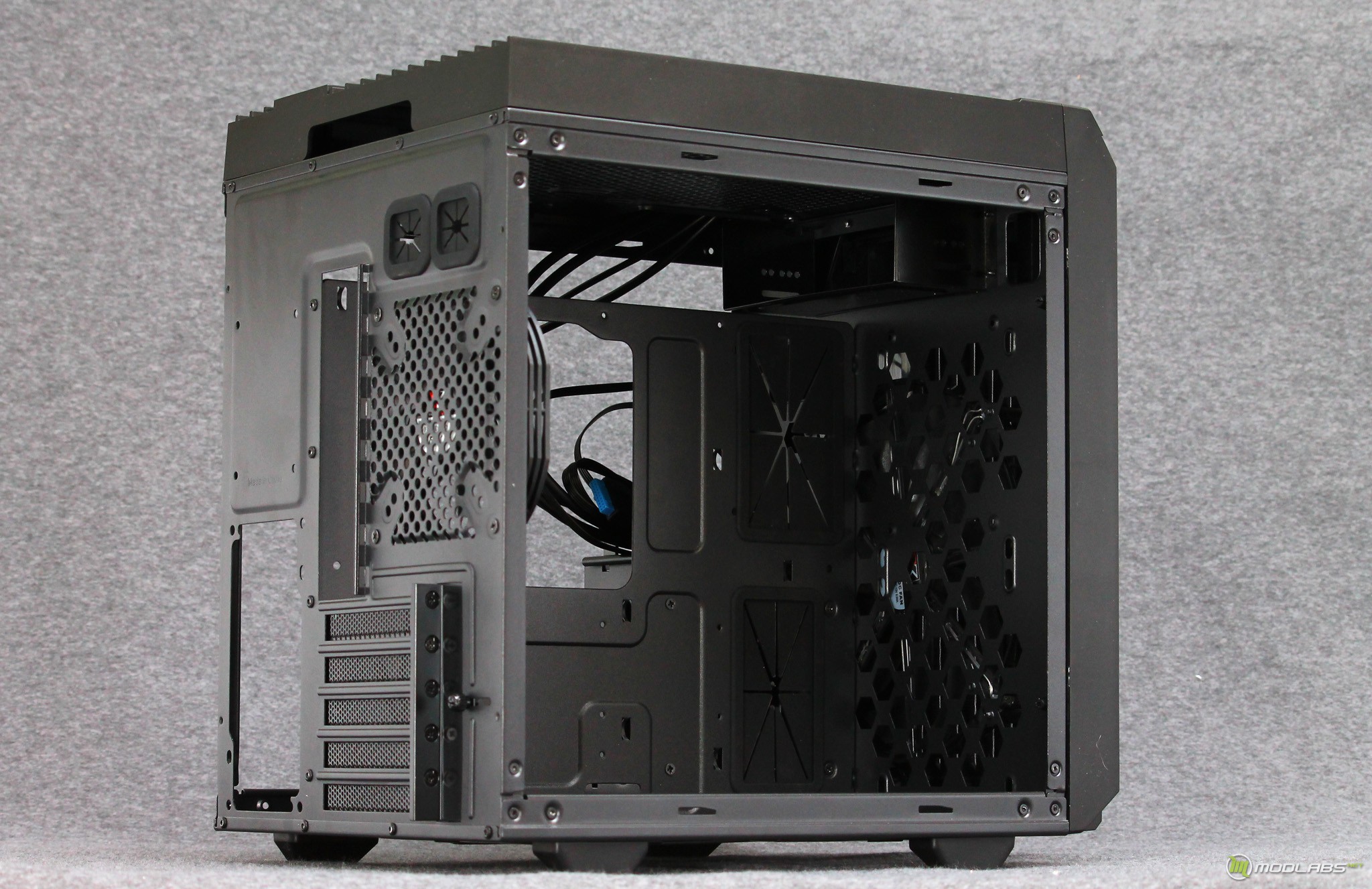

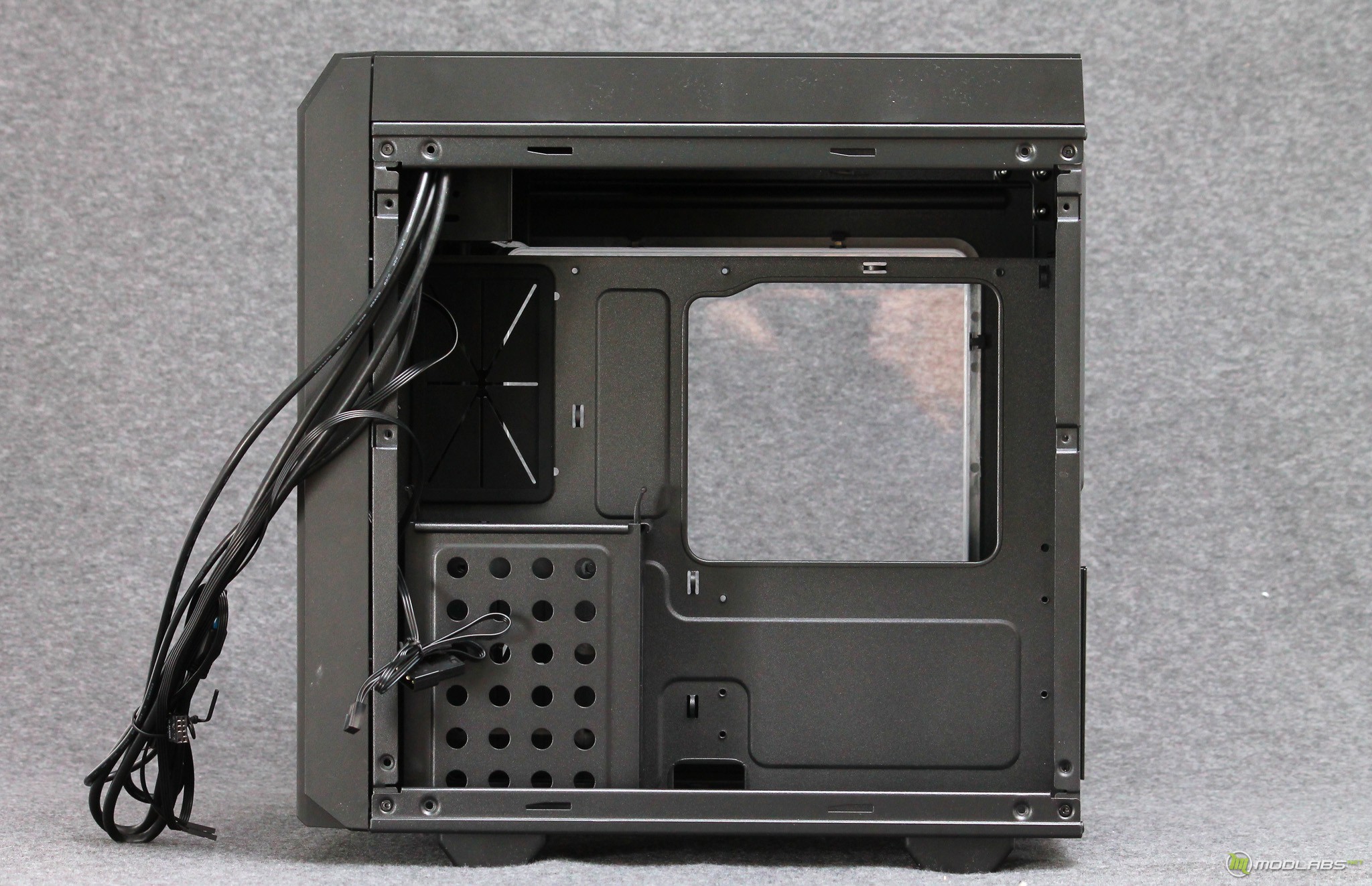

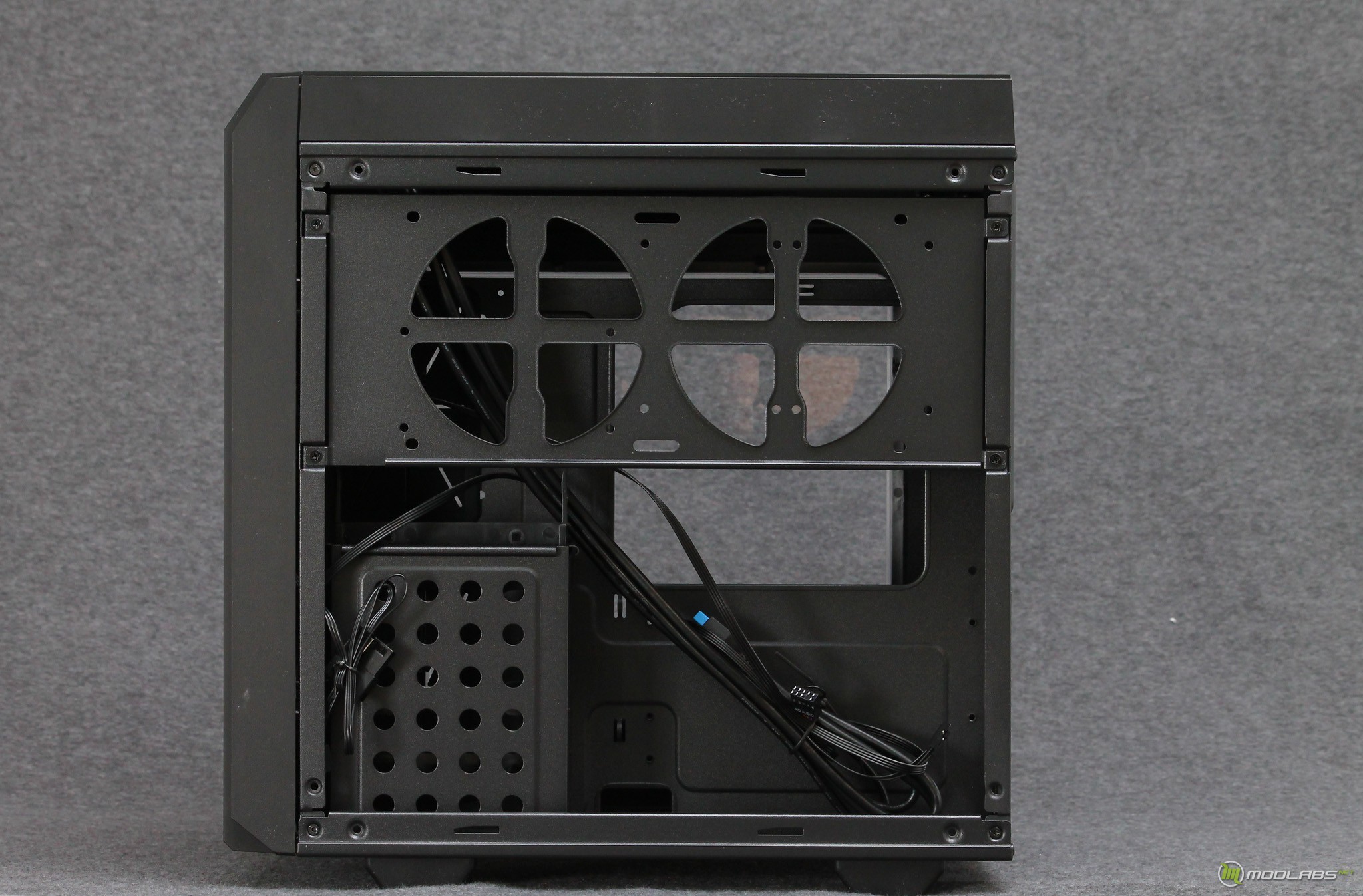

Внутри Vanguard S Cube состоит из двух отсеков. В «техническом» есть место для блока питания, накопителей и… Вентиляторов, радиатора или еще раз накопителей :). Второй блок возможностей реализовывается с помощью металлической направляющей, которая крепится к раме корпуса.

После демонтажа направляющей пластины в отсеке открывается вид на окно для установки систем охлаждения процессора. Для прокладки кабелей предусмотрено пару смотровых окошек с предустановленными прорезиненными направляющими.

Место для блока питания расположено вертикально. Перед ним есть корзина для установки трех накопителей на 3.5”/2.5”.

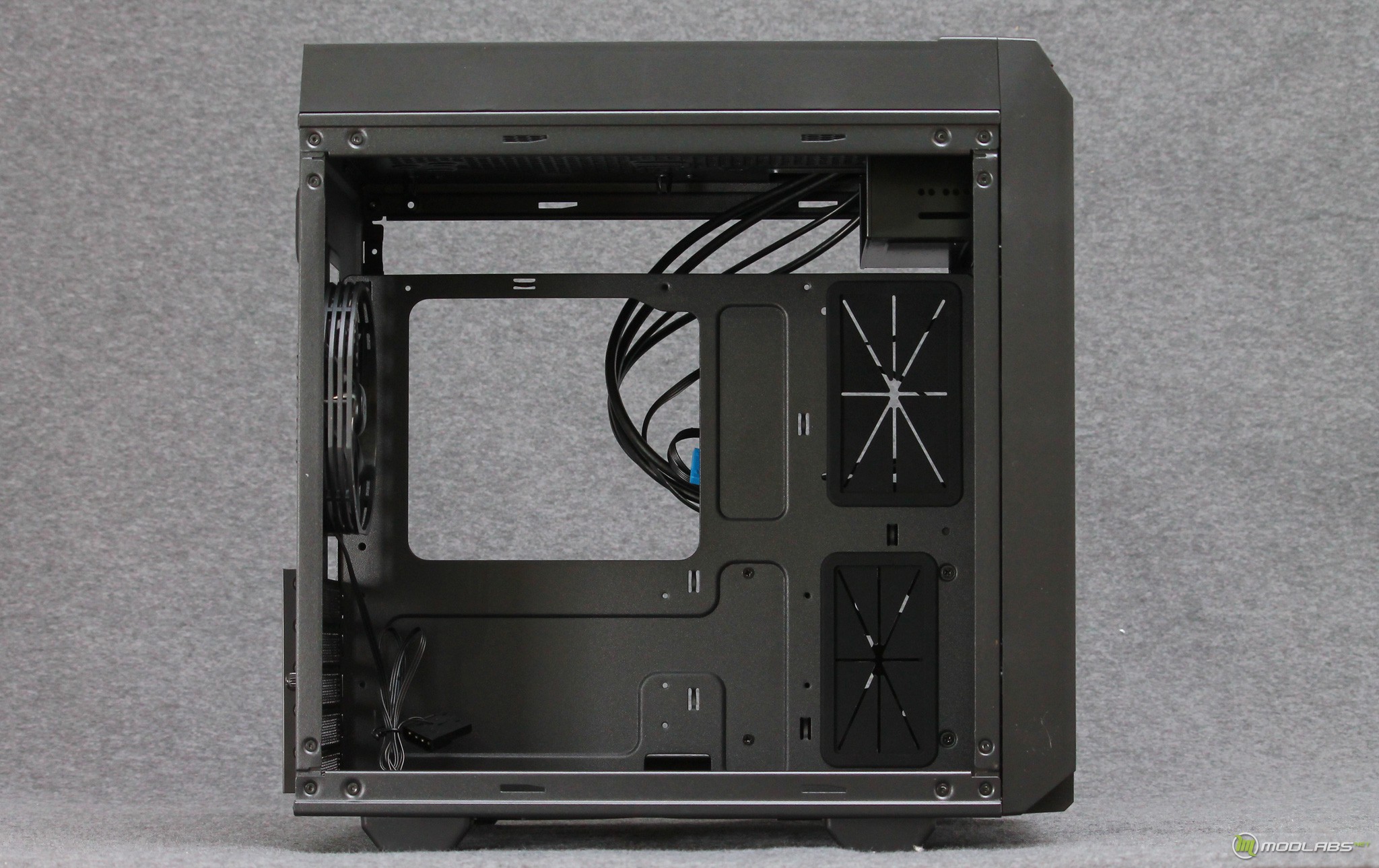

Благодаря наличию дополнительного отсека, основной раздел выглядит весьма просторно. Для установки доступны материнские платы форм-факторов Micro ATX и Mini-ITX, видеокарты с длинной до 325 мм. Для систем охлаждения процессора показатели чуть скромнее – максимальная высота радиатора составляет 155 мм.

Основной особенностью внутренней части корпуса является общее воздушное пространство. Дело в том, что выше поддона материнской платы есть явное пространство для установки радиатора или вентиляторов. Его ширина составляет 60 миллиметров.

Если подытожить возможности установки вентиляторов, то для Vanguard S Cube мы получаем следующую картинку:

• Передняя панель: Один 200/170 мм или два 120 мм;
• Задняя панель: Один 80/92/120 мм;
• Верхняя панель: Один 200/170 или два 120/140 мм;
• Нижняя панель: два 120 мм;
• Съемная грань: два 120 мм.

Особенности сборки

Начало сборки я начал с примерки комплекта водяного охлаждения EKWB EK-KIT X240. Его особенностью является радиатор EK-CoolStream RAD XTX 240 с шириной в 64 мм. Начался поиск места для его установки. Для монтажа на лицевую панель пришлось убирать панельку для устройств 5.25”. При таком расположении явно сократится доступное для установки видеокарт пространство.

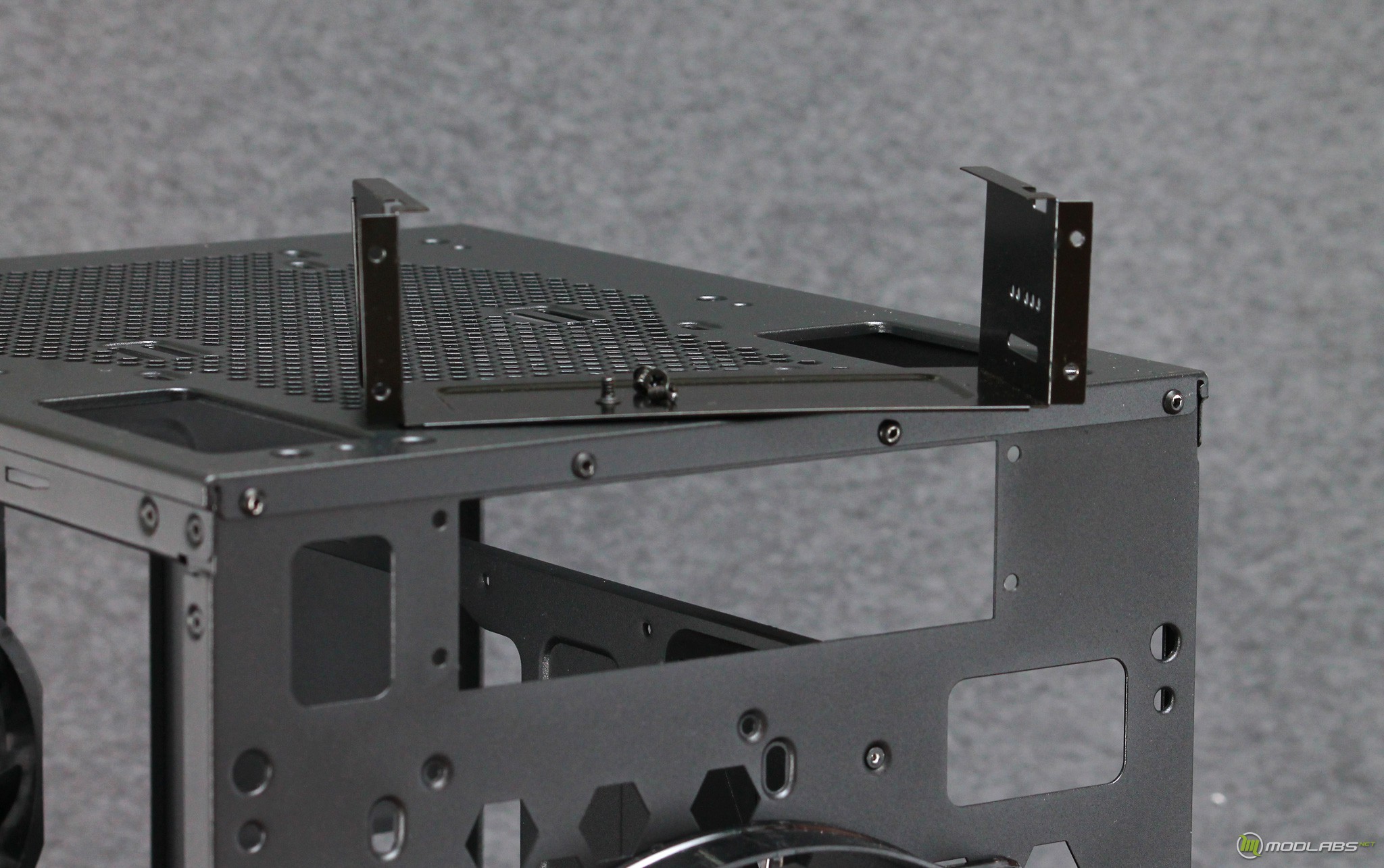

Направляющая панель располагает длинной в 60 мм и крепится к раме корпуса четырьмя болтами, снимается легко. Наверное, в этом корпусе она предназначена для установки реобасов и прочих информационных панелей, как по мне, ее длину можно было бы уменьшить.

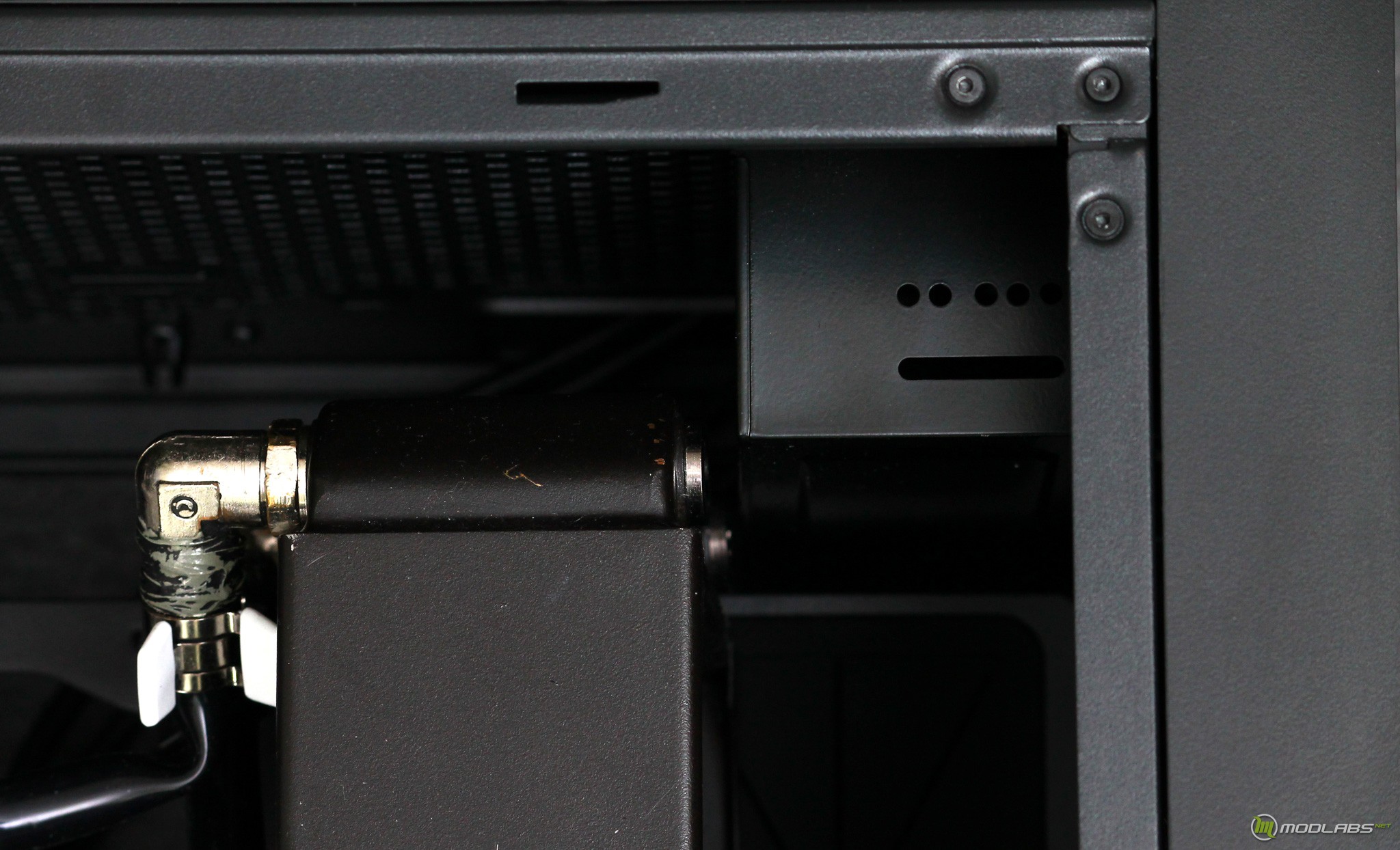

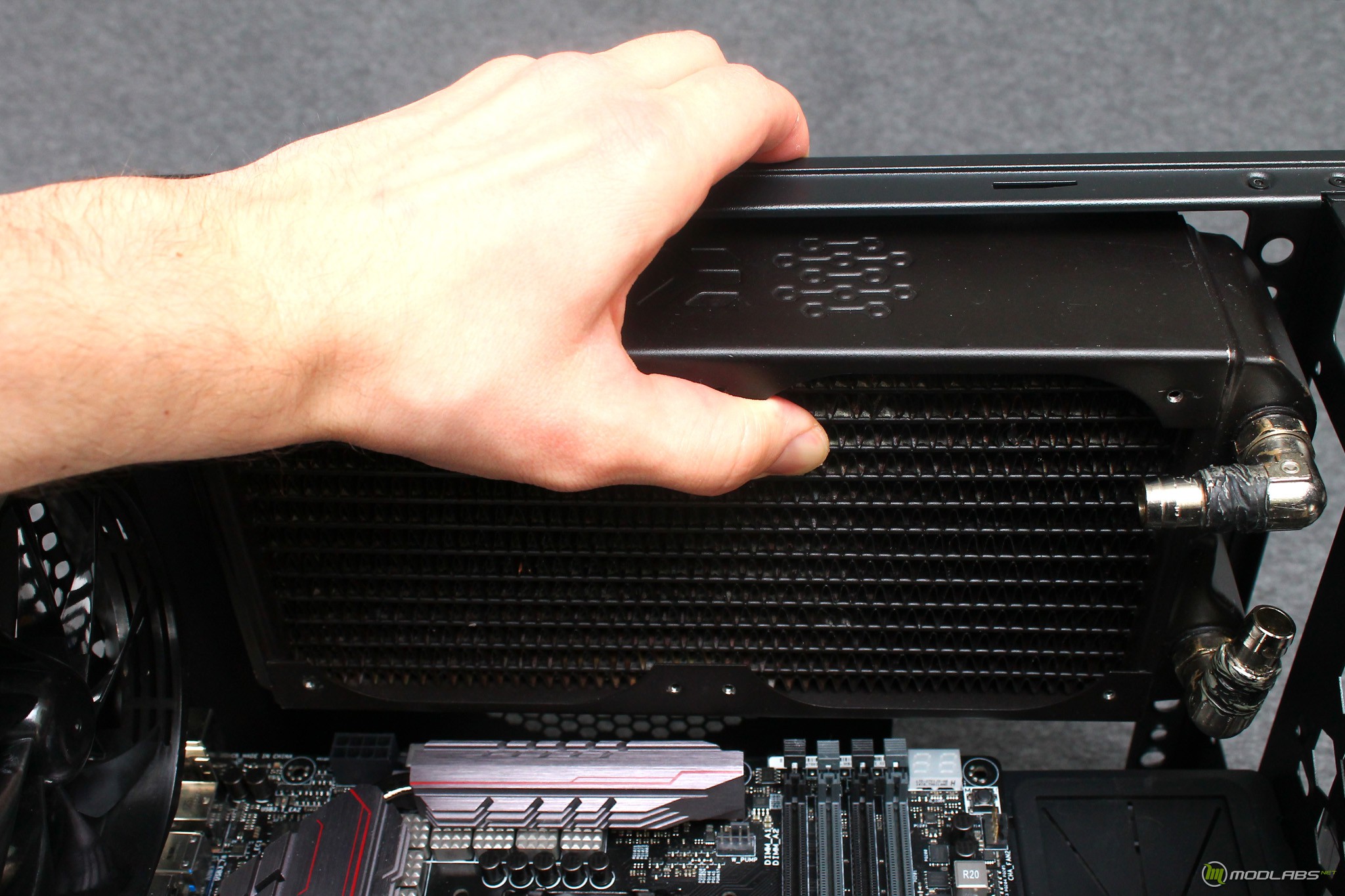

Далее примиряем радиатор на верхней стороне. С учетом ширины между рамами он не зашел, а штатных креплений для установки в основной части корпуса не нашлось, хотя он бы поместился. В общем, было принято решение поставить другую СО.

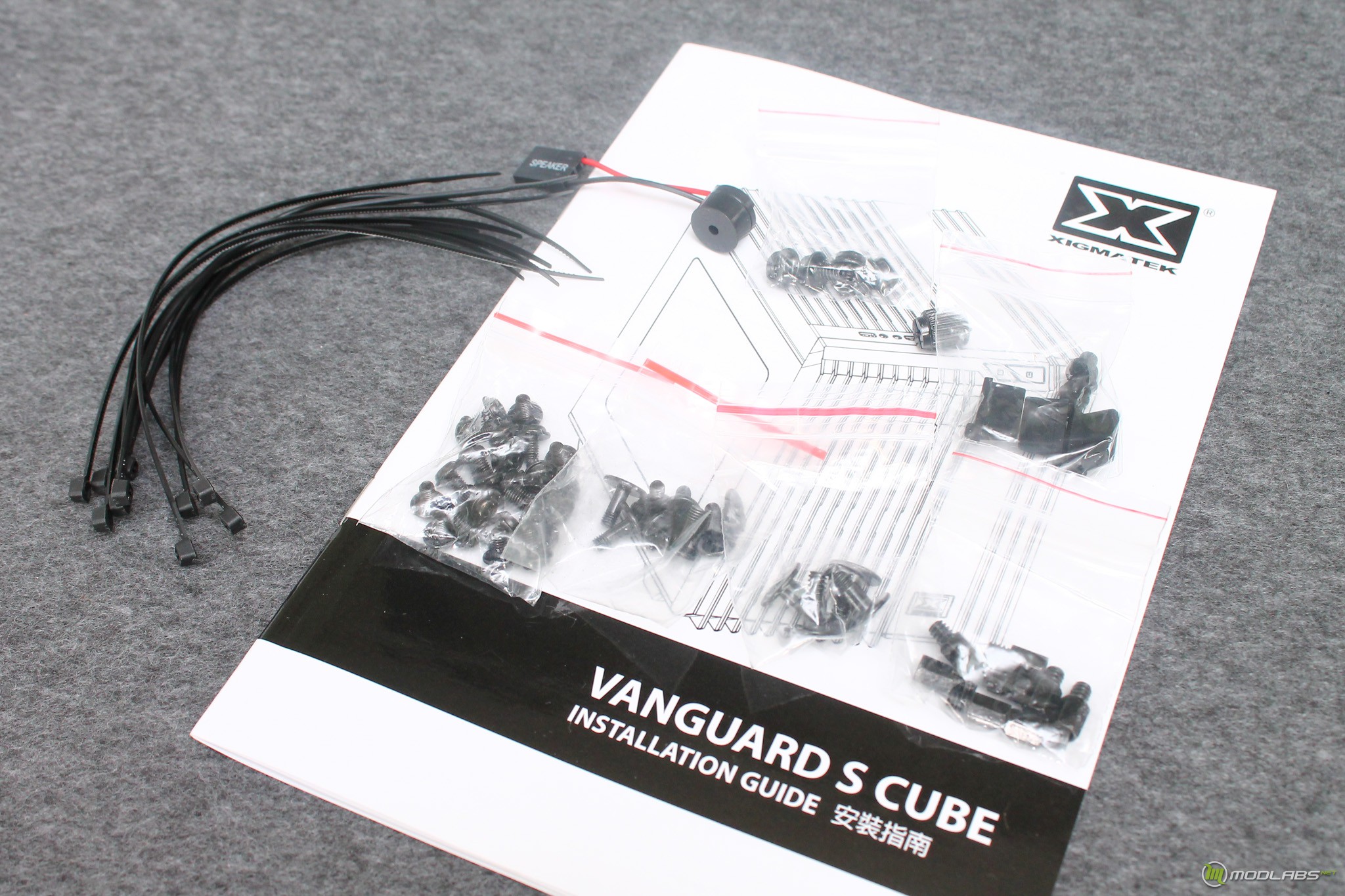

Пара слов о комплекте поставки. В него вошел добротный набор болтов, спикер, хорошее количество стяжек и инструкция пользователя. Жаль, но даже при небольшой протяжке комплектные стяжки лопались.

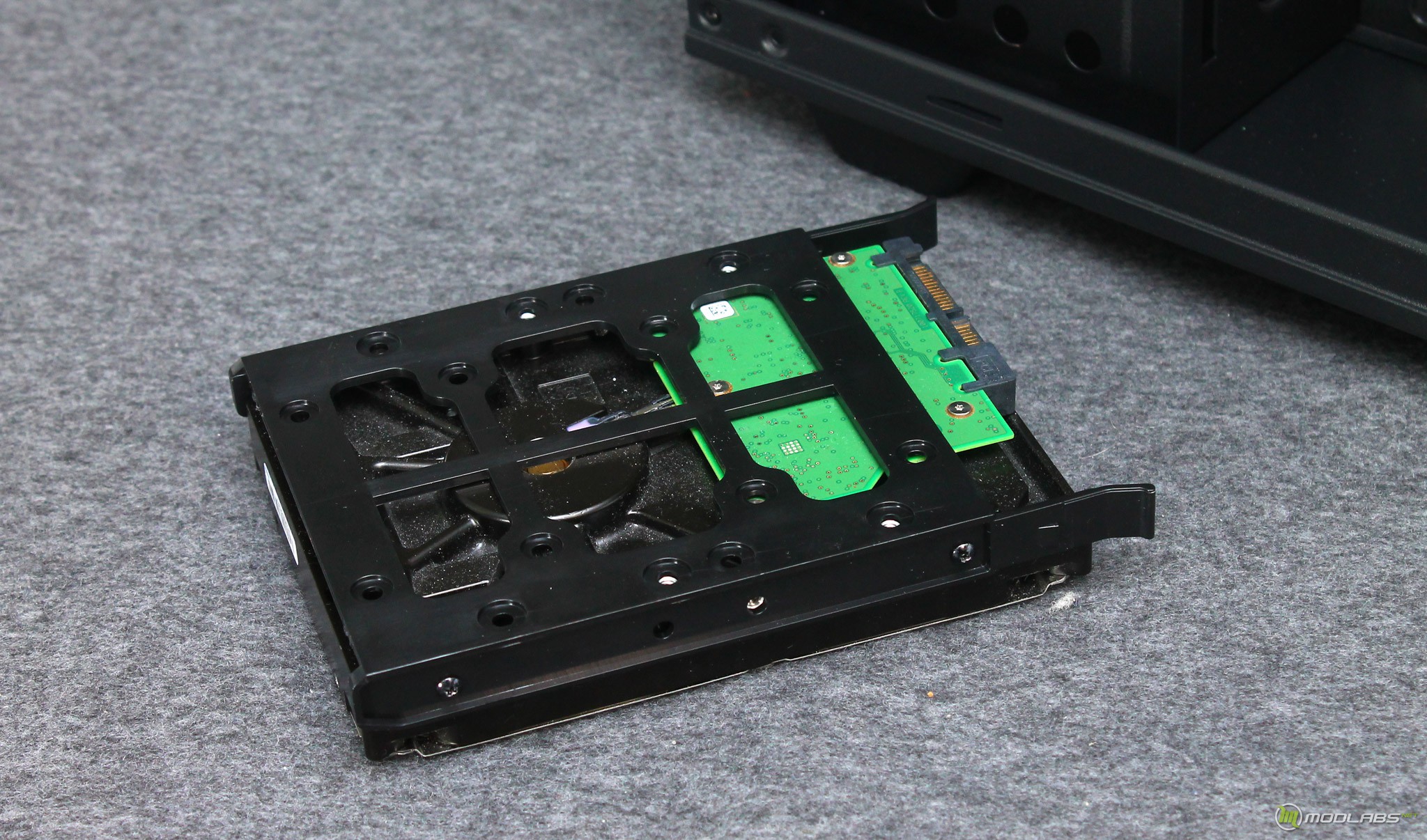

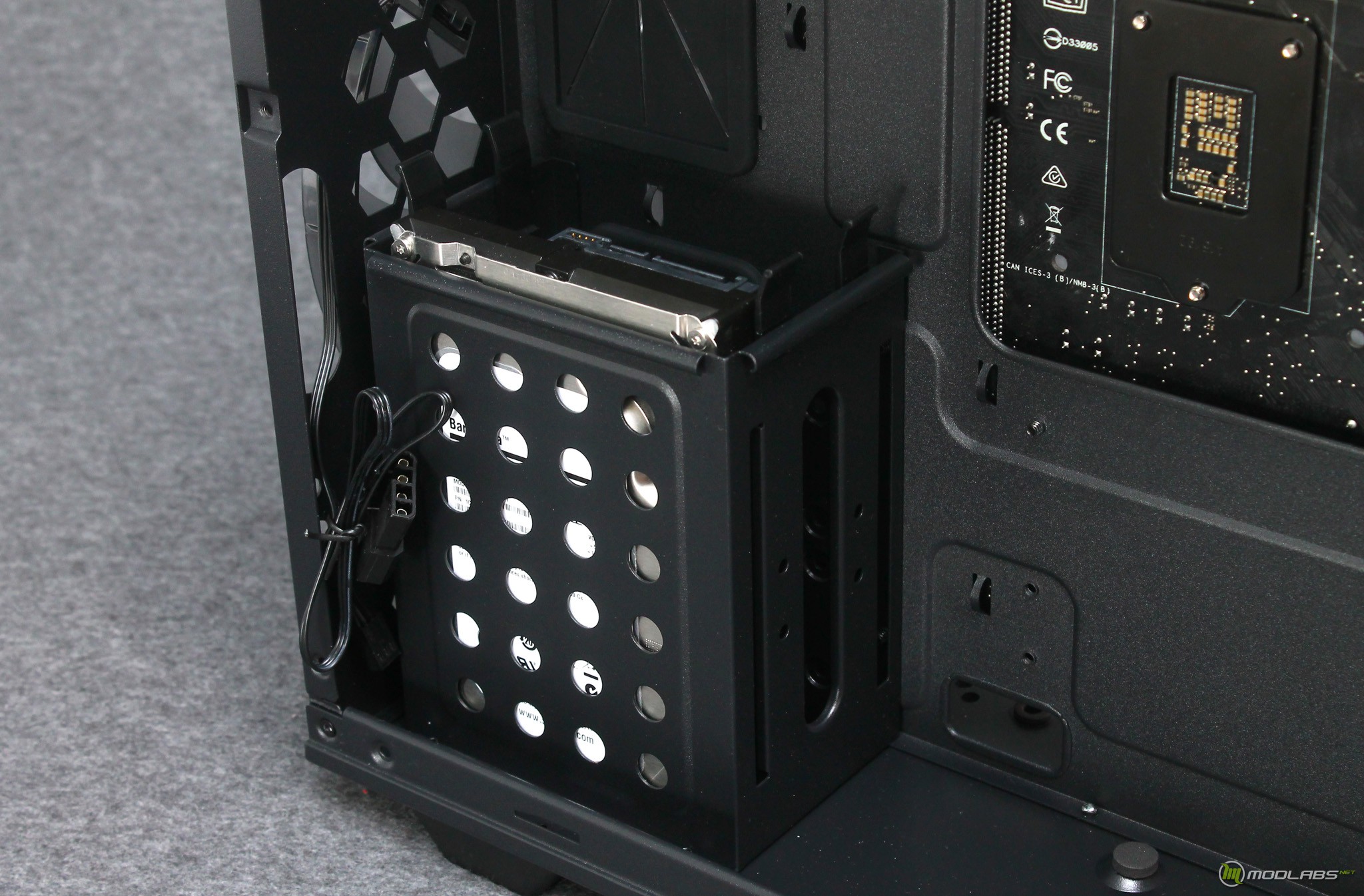

Установка накопителей, для Vanguard S Cube вопрос интересный. Начнем с основной корзины. В нее можно установить три диска, для этого используются пластиковые направляющие. В них накопители фиксируются обычными болтами.

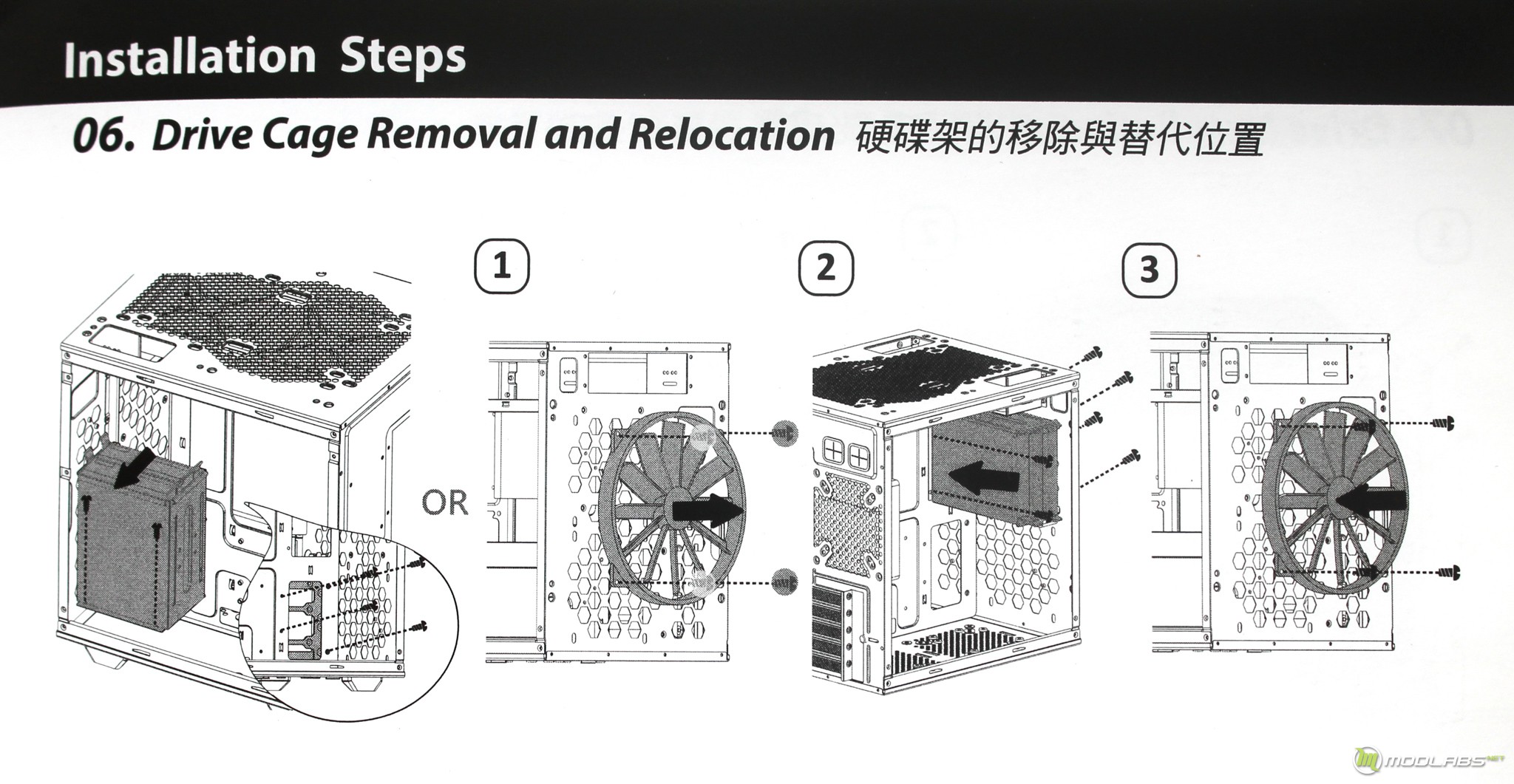

По умолчанию корзина находится в задней части корпуса, но согласно инструкции, ее можно перевесить в основной отсек. Данный трюк можно провернуть,  если вы хотите расположить на ее месте, например, помпу водяного охлаждения или улучшить обдув  дисков.

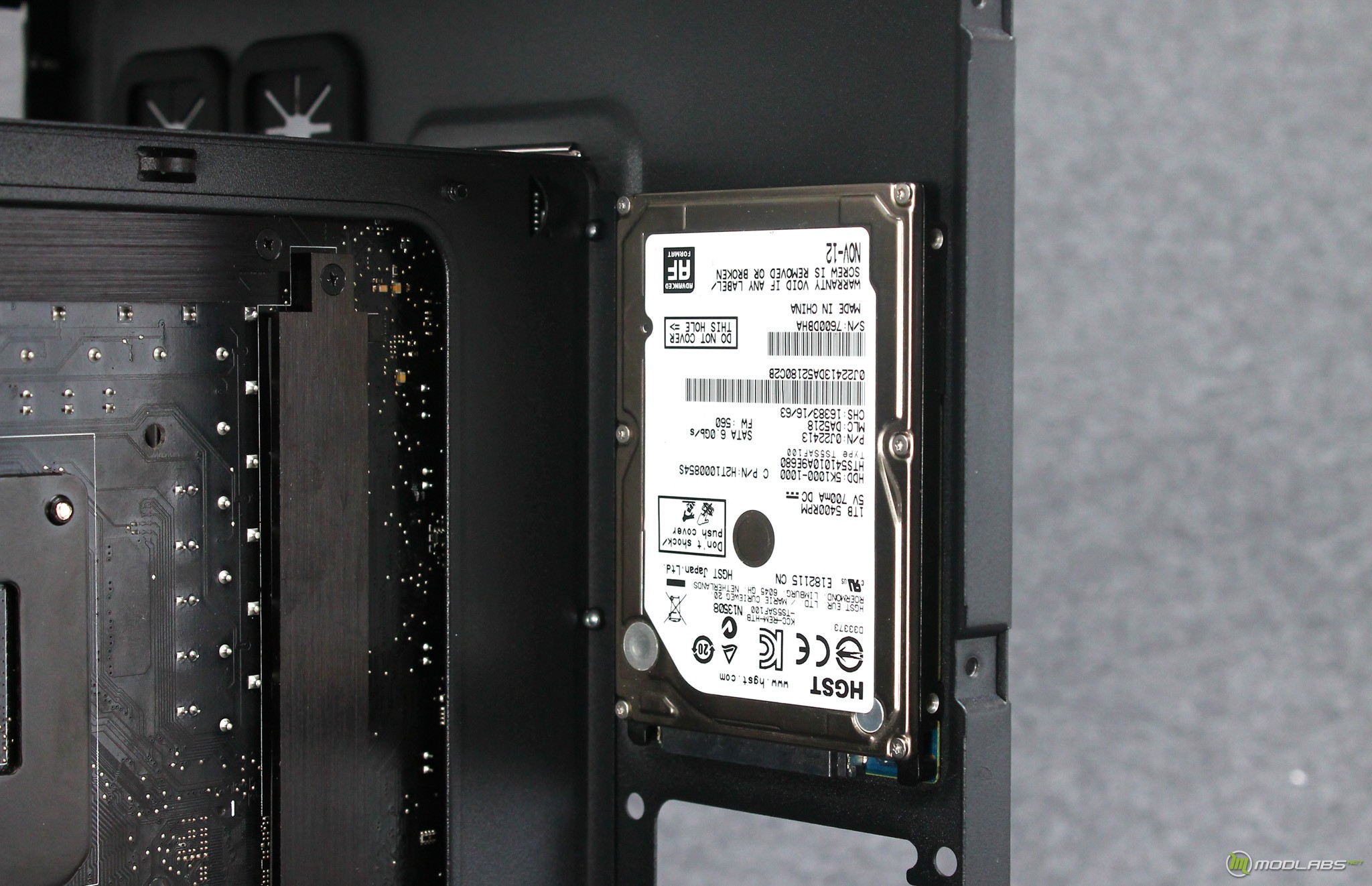

Один 2.5” накопитель можно закрепить, прям на раме корпуса, чуть выше БП.

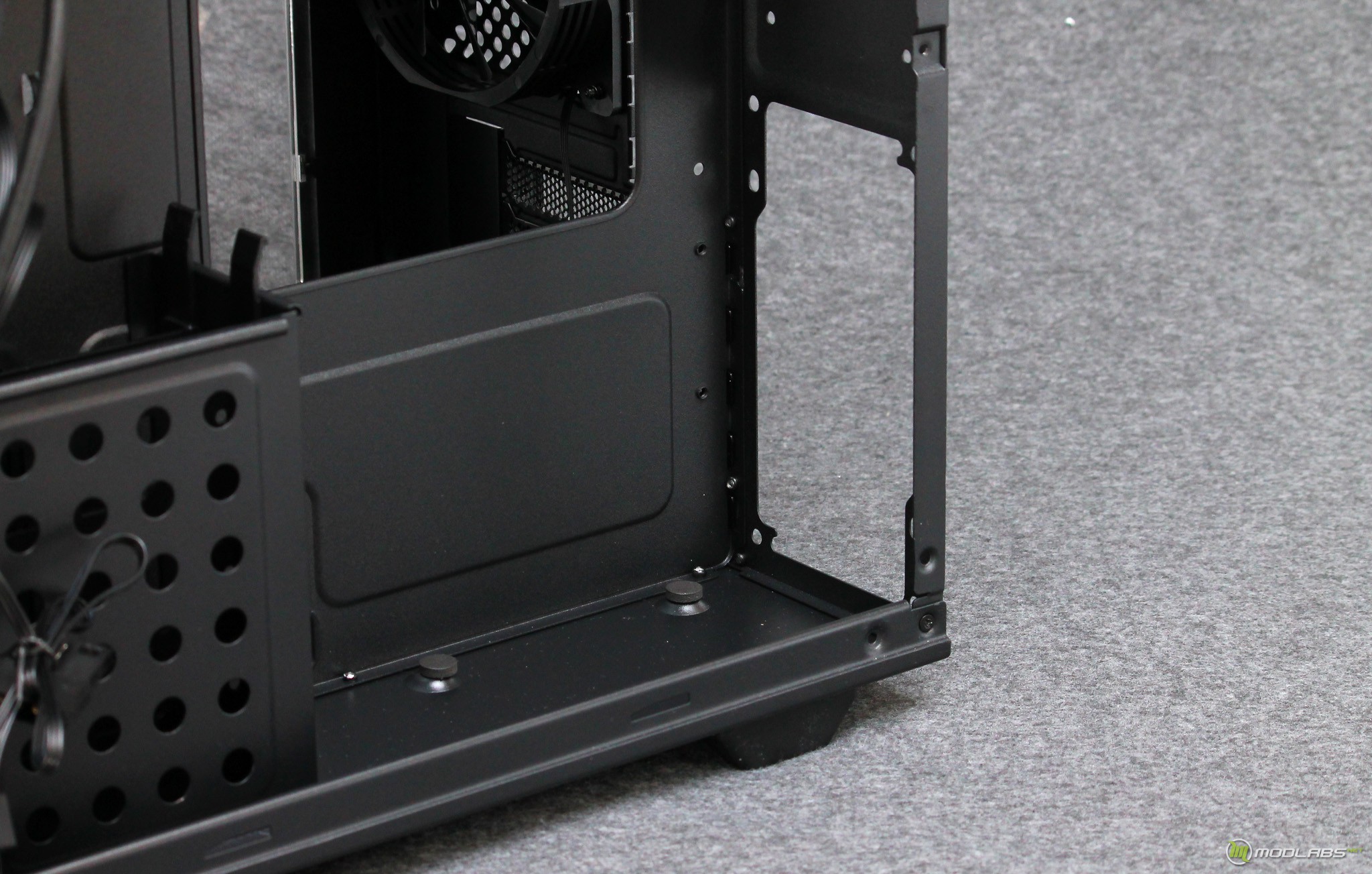

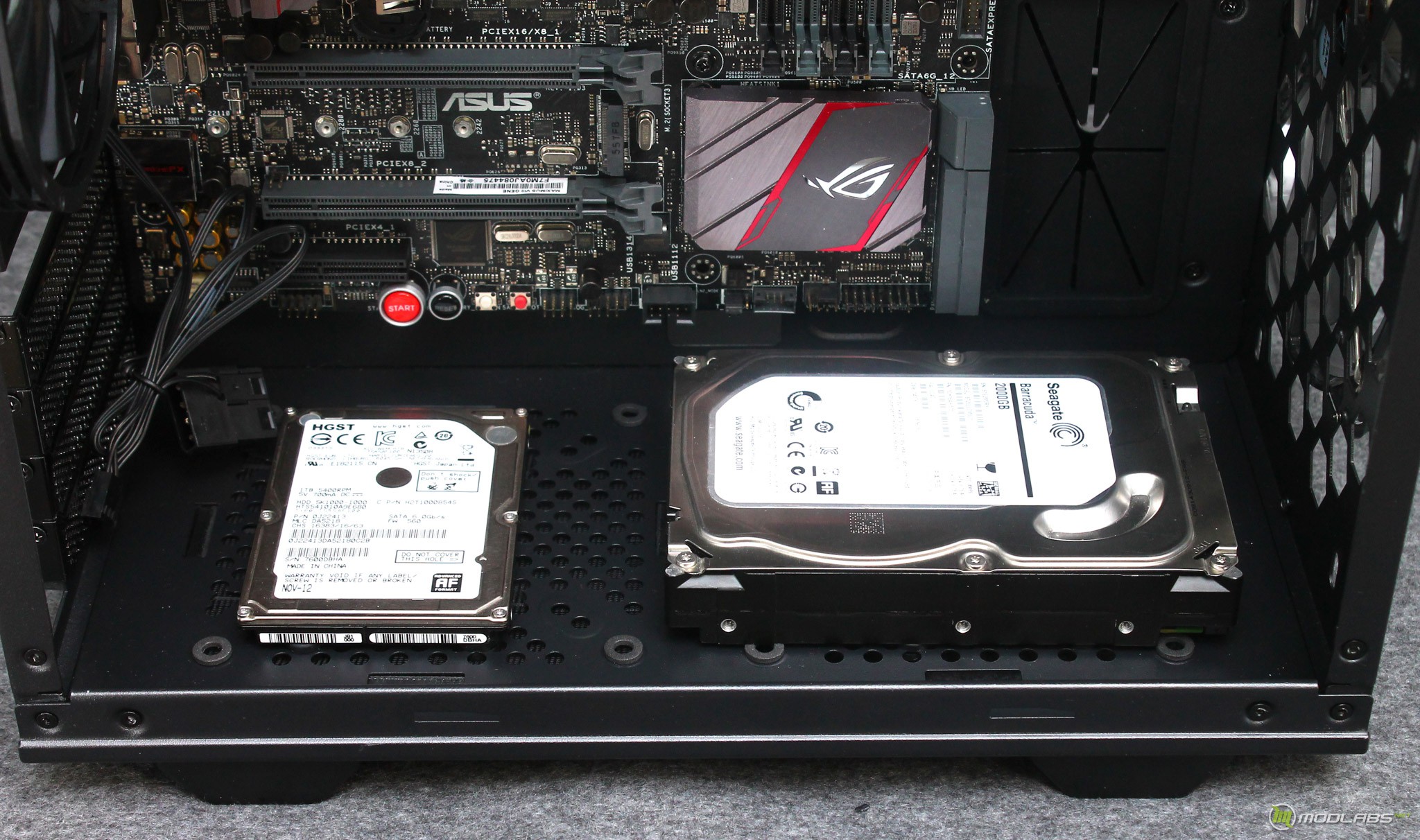

Так же можно «нашпиговать» накопителями нижнюю панель основного отсека.

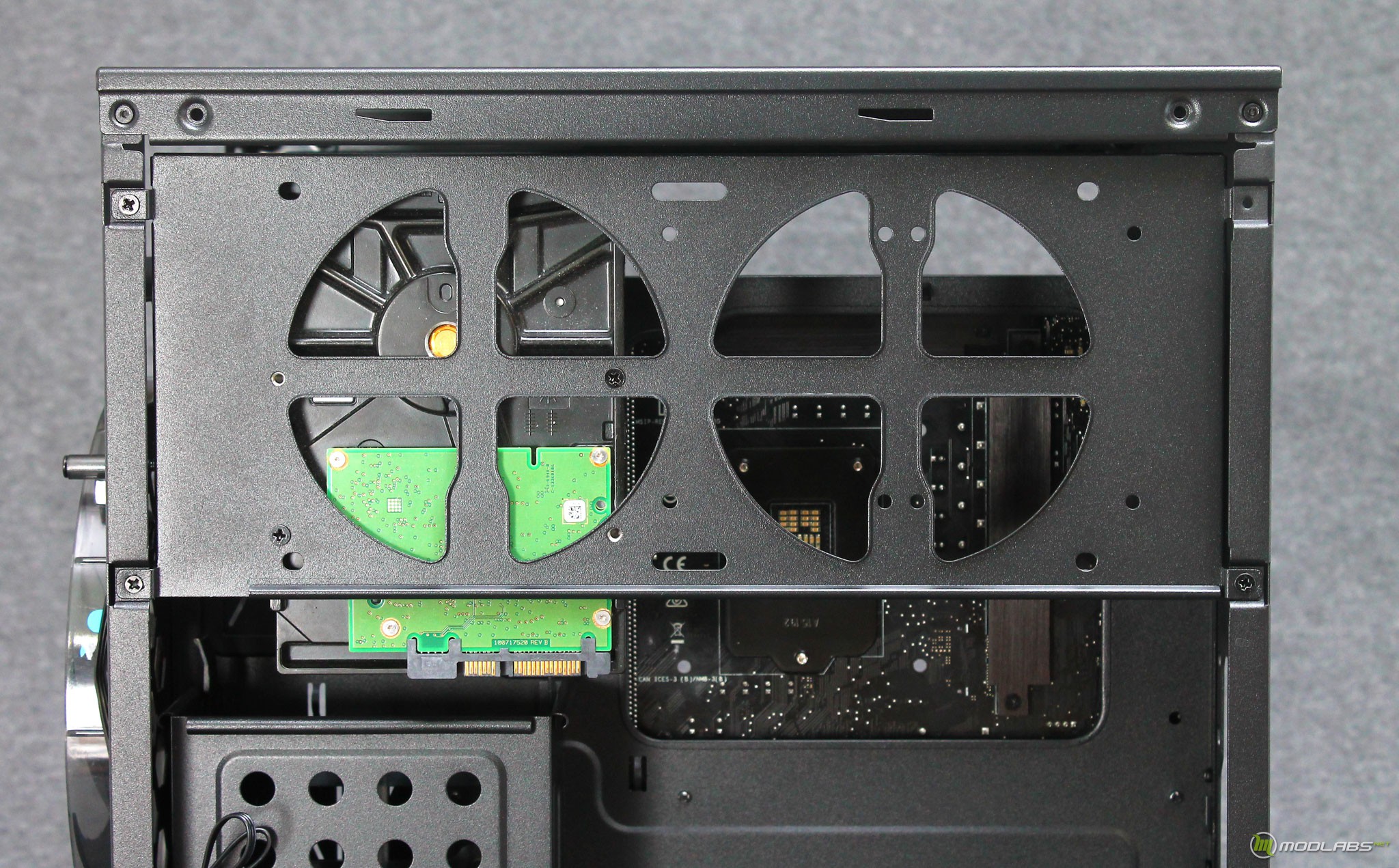

Ну и самый экзотический метод крепления позволит закрепить еще пару дисков на съемной направляющей.

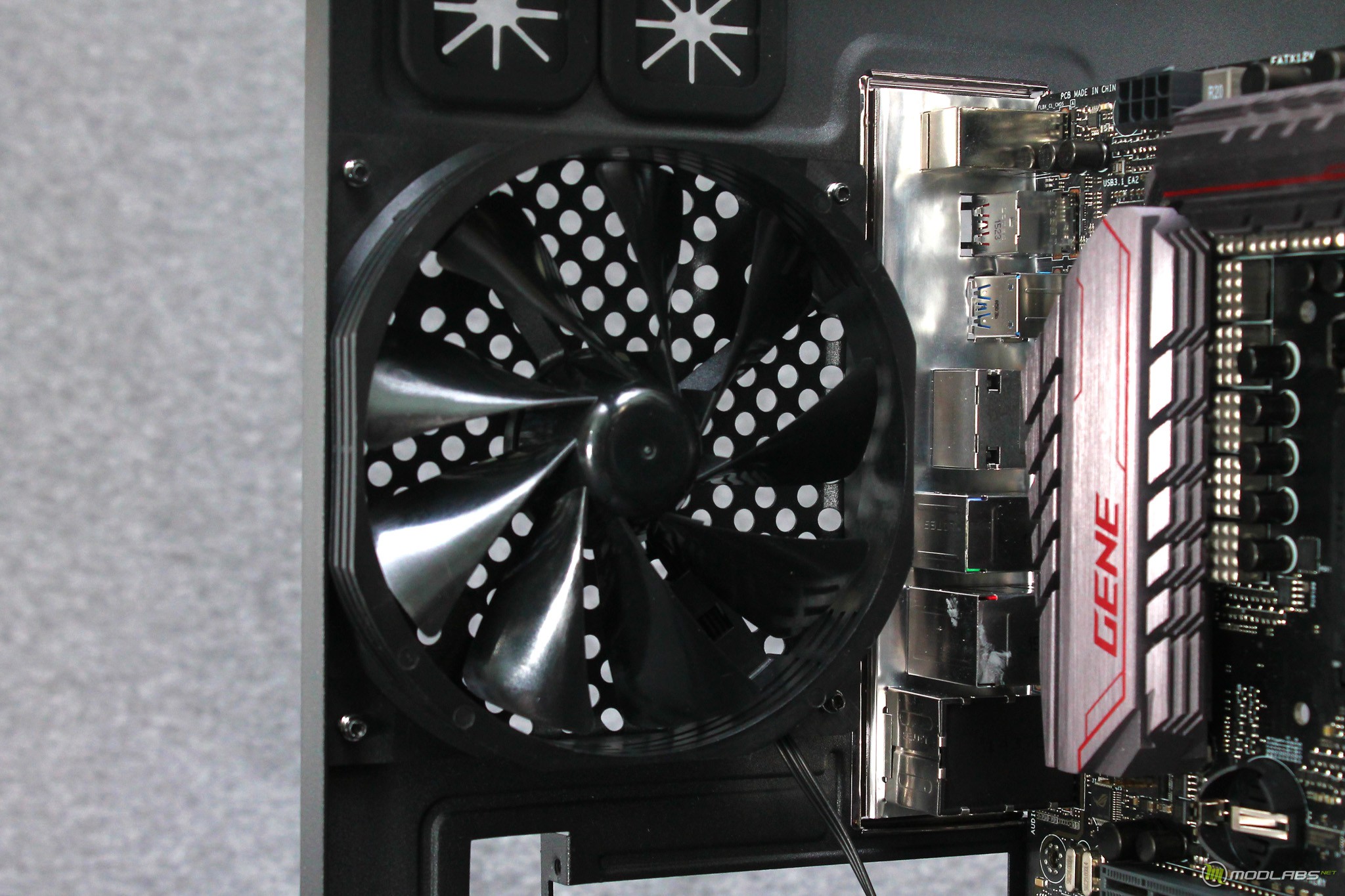

Предустановленный 120 мм вентилятор по умолчанию работает на 900 об/мин, паразитных звуков не издает и является довольно тихим. Чего нельзя сказать о его 200 мм собрате на лицевой панели. Он работает на 660 об/мин и хорошо слышится, после снижения оборотов до 450 становится тише, но звуки подшипника не пропадают.

Лицевой вентилятор обладает синей подсветкой, что в купе с подсветкой лицевой панели делает корпус явно заметным в ночи.

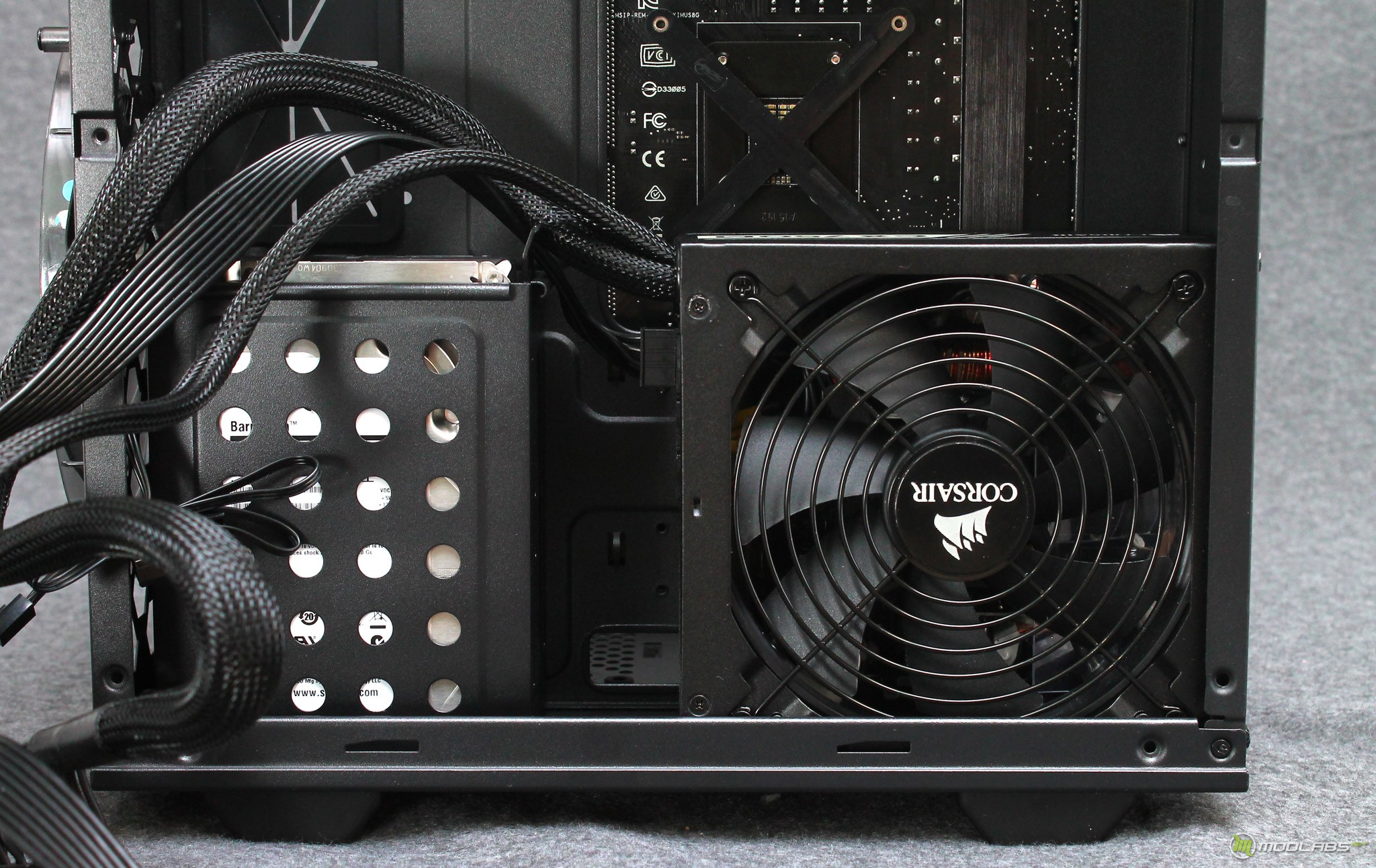

После установки не самого габаритного блока питания Corsair CX750M до корзины с накопителями осталось всего 42 мм. Поэтому для установки более крупных вариантов придётся воспользоваться функцией изменения положения корзины.

В итоговой сборке приняли участие следующие компоненты:

• Процессор: Intel Core i5 6600K;
• Охлаждение: Arctic Cooling Liquid Freezer 120
• Видеокарта: XFX Radeon R9 270X
• Материнская плата: Asus Maximus VIII Gene;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair CX750M

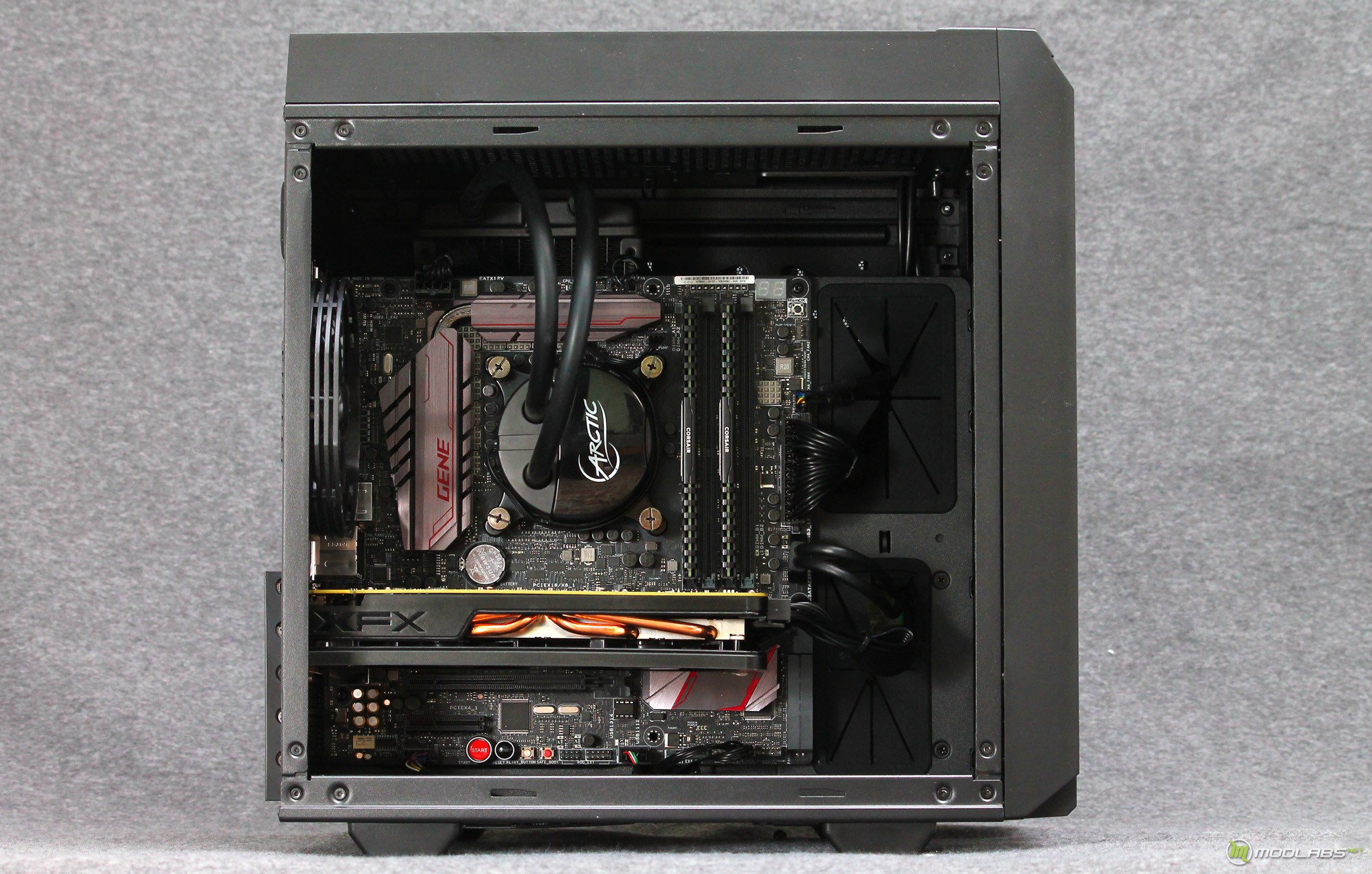

Для эксперимента система охлаждения была установлена на пластину во второй части корпуса. Как видим шланги без проблем прошли через имеющиеся пространство. Конечно, можно было применить и более стандартные варианты установки. От установки полноценной СВО в данном корпусе я отказа только по причине имеющегося радиатора. При желании и подборе подходящих «Слим» радиаторов корпус можно укомплектовать очень и очень хорошо.

Резюмируем

На момент публикации материала Xigmatek Vanguard S Cube в магазинах нашей страны замечен не был. Не нашлось его и на основных интернет-площадках. Будем надеяться на его наличие и адекватную стоимостную планку. В любом случае, герой сегодняшнего обзора сможет показать пару плюсов, не относящихся к цене.

Так в функциональном плане Vanguard S Cube предоставляет хорошие возможности для установки комплектующих и не самых стандартных систем охлаждения, жидкостных и воздушных. К плюсам можно так же отнести большое количество посадочных мест для накопителей. Не подвели и материалы корпуса: рама жесткая, пластик лицевых панелей адекватный.

Возможно, я бы придрался к дизайну корпуса. Он явно не блещет отличительными чертами. Плюс, функциональность в плане посадочных мест для вентиляторов, съемных пылевых фильтров и проводов лицевой панели однозначно можно расширить. Если вы надумаете брать Vanguard S Cube, заранее продумайте о том, какая система охлаждения будет использоваться. Как мы могли убедиться, с наскока поместиться не каждый вариант :).
