Проблема выбора корпуса для персонального компьютера для многих энтузиастов не является первостепенной задачей, где во главе угла стоит подбор комплектующих, а для оверклокеров это понятие и вовсе противоречит основным принципам разгона. Почему? Да потому что банально неудобно, хотя я знаю одного человека (пусть пока ещё и виртуально), который частенько водружает азотный стакан в свой полноразмерный Full-Tower :) Выглядит забавно, но и результаты подобных азотных сессий очень даже впечатляют!

Сегодня к нам в руки попал довольно интересный кейс от именитой компании Cooler Master, долгие годы производящей качественные и продуманные решения. Признаюсь, к этому вендору у меня особый интерес, так как за многие годы в силу определенных причин у меня накопился немалый опыт общения с устройствами именно этого производителя. В этот раза передо мной топовый и во многом знаковый продукт - Cooler Master Cosmos S 1100, стильный Full-Tower претендующий на звание одного из самых лучших устройств в своем классе. Так ли это? А вот это мы сейчас и проверим!




Предисловие


Немного истории. Данная модель представлена на рынке уже чуть более года (официальный анонс состоялся 22 февраля 2008 г. на Тайбее) и, по сути, является логическим продолжением уже хорошо себя зарекомендовавшей версии Cosmos 1000, но с некоторыми доработками и усовершенствованиями. Изменения коснулись внешнего вида и отчасти шасси, хотя первоначальная задумка полностью сохранена. Но об этом ниже и чуть более детальней в фотографиях.

Для чего вообще нужен корпус? Правильно, чтобы разместить внутри набор необходимых комплектующих и получить полноценный ПК, такой как его представляют большинство пользователей. Экстремалы не в счет - это особая категория людей, которым он попросту незачем. А вот эстетам эта новинка может однозначно приглянуться, в том случае если классический дизайн не является приоритетом. Итак, начинаем знакомиться.


Упаковка и комплектация


Как практически и все компьютерные корпуса наш герой упакован в картонный красочный коробок очень внушительных размеров, на одной из сторон которого нанесено название модели устройства и надпись «arm youself with the best», что можно перевести как «вооружи себя лучшим».




Сам корпус находится в синтетическом мешке с крупно нанесенным логотипом производителя, вдобавок ко всему ещё и очень туго завязанным:



Но не так-то и просто добраться до заветного кейса и развязав узел, я обнаружил на этот раз плотный полиэтиленовый пакет, в котором и «спрятали» корпус. Процесс распаковки мне чем-то напомнил русскую матрешку. Что сказать – упаковка выполнена на отлично, как и положено статусным продуктам.



А вот и сам корпус во всей своей красе. Сначала об внешних отличительных признаках от более ранней модели Cosmos 1000. Первое, что бросается в глаза это отсутствие декоративной дверцы отделяющей пятидюймовые отсеки от пользователя. Второе – немного видоизменилась верхняя пластиковая панель, USB и аудиоразъемы в этот раз скрываются за подпружиненной пластиковой крышкой. Ну и третье – наличие на боковой стенке тихоходного 200 мм вентилятора, обдувающего практически всю материнскую плату и видеоадаптер.

Паспортные данные:

Лицевая панель выглядит следующим образом:




Вид сбоку. На боковой крышке через решетку четко просматривается большой вентилятор:




Тыльная сторона. Здесь мы можем увидеть, что блок питания необходимо крепить снизу, а сверху заметны прорезиненные отверстия для шлангов жидкостного охлаждения.




Ещё одна боковая крышка, в верхнем углу которой нанесен логотип производителя, в то время как на диаметрально противоположной стороне название корпуса.

Как уже было сказано в таблице основной примененный материал это алюминий, за исключением нескольких пластиковых деталей и металлических распорок для жесткости, которые одновременно служат и креплением для двух боковых стенок. Масса корпуса довольно внушительна и верхние, вероятнее всего, алюминиевые дуги очень выручают при переноске, так как попросту ухватить кейс просто не за что.

Взглянем на верхнюю панель. На ней расположены сенсорная кнопка включения питания, четыре USB разъема, выход FireWire, разъем eSATA и коннекторы для внешних наушников и микрофона, которые при подаче дежурного питания подсвечиваются красным цветом. Заметим, на корпусе отсутствует кнопка RESET, что может причинять просто массу неудобств, зная, как иногда стабильно работает то или иное программное обеспечение, а во время разгона она и вовсе незаменима. Предыдущая версия Cosmos’а была лишена этого недостатка.

Чтобы попасть внутрь ПК на тыльной стороне необходимо слегка поднять небольшой рычаг, расположенный в правом верхнем углу, после чего боковая панель слегка откинется и её можно будет снять. Для демонтажа второй боковой грани проделывается аналогичная процедура.



Перед нами внутренняя структура корпуса. Ворох кабелей перевязан проволокой, в корзине для жестких дисков лежит короб с крепежом и необходимыми аксессуарами, а на стенке для монтажа материнской платы приклеен большой лист глянцевой бумаги с указанием точек монтажа для каждого поддерживаемого форм-фактора. Похвально – для новичка первый раз собирающего ПК это будет явно не лишним. Чуть не забыл – так же внутри лежит подробная инструкция, внутри которой описаны все нюансы сборки. Рекомендую в обязательном порядке ознакомится, прежде чем приступать к монтажу комплектующих.

Вид с обратной стороны:

Снятые боковые панели:

Так выглядит 200 мм кулер, на поверку оказавшийся довольно тихим, питающийся от 12 Вольт через разъем на материнской плате или через идущий переходник на молекс блока питания:

В инструкции к корпусу была указана толщина металла для боковых стенок, равная 1.5 мм. Действительно, производитель не обманул, в чем я убедился, проверив этот показатель советским (!) микрометром.

На задней стенке уже предустановлен 120 мм кулер, а сама конструкция не позволяет разместить вентиляторы с меньшим диаметром крыльчатки, в то время как ранее эта опция присутствовала, хоть и в других корпусах этого вендора.

Для сборки ПК отвертка будет необходима только для фиксации материнской платы и жестких дисков в съемном отсеке. Оптические накопители и платы расширения не нуждаются в винтовой сборке.

Теперь пару слов о фильтрах. В корпусе их немало: для блока питания, для дополнительного вентилятора на днище, так же противопылевым материалом перетянуты пятидюймовые заглушки и боковая стенка корпуса. Но в любом случае пыль будет попадать внутрь, хоть и не так интенсивно как без фильтров. Зерно синтетической сетки слишком велико, чтобы задерживать очень мелкие пылевые частицы, но оно способно с легкостью справиться, скажем, с шерстью домашних животных и «крупнокалиберными» пылинками.

Сверху установлен ещё один 120 мм вентилятор:

Вид лицевой панели «изнутри»:

Перевернем наш кейс. В глаза бросается круглый пылевой фильтр и винтовое крепление двух труб основания. Больше здесь нет ничего интересного.

Для удаления пылесборника нужно слегка нажать и потянуть за его его пластиковый выступ:

Для установки 5.25-дюймовых накопителей необходимо демонтировать передние заглушки, но прежде отвернуть подмагниченные поворотные уголки:

Чтобы поместить жесткие диски в предназначенную для них корзину, нужно снять три нижних планки:

После чего вытянуть бокс через лицевую панель, как это показано на фото ниже. Извлечь контейнер для HDD можно и изнутри, но поверьте, по показанной схеме это делать НАМНОГО удобней, что собственно и рекомендует инструкция.

Корзина снабжена резиновыми прокладками для гашения вибраций, эффект от которых действительно есть, что довелось впоследствии проверить установив заведомо «вибрирующий» жесткий диск, гул и дребезжание которого отчетливо слышны в корпусах не самого лучшего качества. В нашем случае этот недостаток попросту отсутствовал, а это ещё один плюс в копилку Cooler Master. Недостаток, пожалуй, один – в ней можно разместить только 4 устройства, чего явно недостаточно для модели такого высокого уровня. Как вариант можно было установить две такие корзины, но это уже мои мечты.

Для обдува винчестера применен 12 мм вентилятор с красной светодиодной подсветкой, снабженный металлическим грилем. Но и здесь не без негатива – охладитель закреплен за контейнером очень неудобными пластиковыми стержнями, демонтаж которых очень и очень затруднен, что не позволит быстро сменить кулер или оперативно почистить его от пыли, когда он забьется (а он обязательно забьется).

Замеряем толщину алюминия непосредственно самого шасси. Мой «чудо-прибор» показал 1 мм.

Верхнюю крышку так же можно демонтировать, для чего на задней стенке необходимо открутить один винт-барашек.

Пожалуй, это один из немногих корпусов позволяющий установить трехсекционный радиатор для жидкостного охлаждения как внутри, так и снаружи, хотя извне он будет смотреться нет так изящно. Предыдущая версия Cosmos’а допускала монтаж только радиатора на две секции.

Для фиксации накопителей необходимо просто нажать кнопку:

Для подсветки сенсорной кнопки питания и разъемов на передней панели необходим вот такой 24-пиновый переходник питания для блока питания:

Набор разъемов для подключения к материнской плате:

А это коробок с дополнительными аксессуарами и инструкция.

Внутри коробки находятся спикер, 20 нейлоновых стяжек (как ни странно по паспорту их такое же количество, хотя я думал, что их туда положили просто жменю, но не поленился при этом пересчитать), 8 стяжек для укладки кабелей блока питания, набор винтов и стоек для материнской платы, удлинитель питания для БП и крепеж для установки флоппи-дисковода или кардридера (при этом никто не мешает прикрутить на их место, скажем, ещё один жесткий диск).

На этом визуальный осмотр завершается и самое время приступить к ряду несложных тестов.



Методика тестирования

В качестве оппонента был собран (а если быть откровенным, то он и не разбирался) открытый стенд со следующим набором комплектующих:

• Intel Core 2 Duo E8500 (E0)
• Asus Maximus II Formula
• 2*2 Gb Mushkin RedLine
• XFX GeForce GTX 260 (SP 216)
• Sumsung HD103UJ
• be quiet! Straight Power BQT E5-550W


Жесткий диск дополнительно обдувался одним 120 мм вентилятором. Корпусные кулера вращались на максимальных оборотах.
Программное обеспечение:

За основу была взята операционная система Microsoft Windows XP SP3. Для мониторинга температур использовались:

• Для процессора - CoreTemp 0.99.1 и OCCT версии 2.0.0a;
• Для материнской платы - PC Probe II V1.04.60;
• Для видеокарты - GPU-Z 0.3.2;
• Для жесткого диска - HD Tune Pro 3.00.

Тест проходил в два этапа. В первом случае ПК тестировался в номинальном режиме в течение часа (без разгона), во время которого слушалась музыка, просматривались короткие видеоклипы и совершались «прогулки» по безграничным просторам интернета. После этого результаты фиксировались. Затем режим работы форсировался – процессор силами материнской платы разгонялся до 4 ГГц (без повышения напряжения на мостах и ядре), а частоты видеоадаптера повышались с дефолтных до отметки 650/1200 МГц по GPU и памяти соответственно (через RivaTuner v2.23). Прогрев CPU осуществлялся программой OCCT версии 2.0.0a, а качестве нагрузки для графического процессора запускалась видеоигра Race Driver GRID, работавшая на максимальных настройках в течение часа. Температурные показатели жесткого диска снимались после копирования каталога общим размером около 30 ГБ со смешанным типом файлов, от фильмов до сохраненных интернет-страниц.

Результаты представлены на двух графиках:

Немного проанализируем. Температура процессора в режиме без нагрузки равна в обоих случаях, чего нельзя сказать о северном и южном мостах – в закрытом корпусе явно «помогает» 200 мм вентилятор, достаточно хорошо обдувающий их радиаторы. Жесткий диск так же чувствует себя лучше, с разницей температур порядка 3-х градусов, хотя это и не столь критично. Немного удивляет температурный режим ускорителя – при довольно хорошем обдуве GeForce GTX 260 в закрытом пространстве оказалась на 1 градус горячей.

После разгона железа мы имеем очень интересную картину – в четырех из пяти тестов наш «подопытный» оказался на лидирующих позициях, заметно оторвавшись от своего соперника в лице открытого стенда, уступив лишь в одной категории, охлаждении видеокарты. Просто отменный результат – далеко не каждый кейс сможет выдать именно такие результаты.



Заключение


Инженеры Cooler Master и вправду потрудились на славу, предложив рынку ещё один хитовый корпус, качество которого просто на высоте. Он удобен, красив (хотя многие об этом могут спорить), элегантен, но далеко не идеален, имея как явные преимущества, так и досадные недостатки. Шумовые характеристики находятся на среднем уровне (четыре предустановленных вентилятора), что не позволяет егопозиционировать основу для тихого ПК, но если для каждого из охладителей использовать регулятор оборотов, можно добиться вполне приемлемых результатов, не в ущерб производительности.

Преимущества:

• Общее качество изготовления;
• Инновационный дизайн;
• Отличная система охлаждения;
• Возможность монтажа производительной СВО;
• Безотверточная сборка;
• Наличие пылевых фильтров.

Недостатки:

• Отсутствие кнопки RESET;
• Всего одна корзина для 4-х жестких дисков;
• Пылевые фильтры могли бы быть и покачественней;
• Трудность демонтажа воздухозаборного вентилятора;
• Цена.

Действительно, стоимость эта та категория, которая отпугнет немалую часть потенциальных покупателей, так как на момент написания статьи она составляла порядка 300 долларов за корпус, не оборудованный блоком питания. Но, тем не менее, если вы готовы потратить указанную сумму, советуем обратить на него особое внимание, возможно именно он станет основой для Вашего прогрессивного ПК.

Выражается благодарность компании «Рома» за предоставленный для обзора корпус и лично Старикову Андрею за проведение фотосессии.

 Обсудить и прокоментировать материал можно здесь или в соответствующей ветке нашего форума.

Сегодня все большее внимание уделяется повышению эффективности работы вычислительной техники, снижению уровня шума, улучшению функциональности. Невозможно создание тихого и производительного мультимедийного ПК если хоть один из компонентов не обеспечивает высокой эффективности. Современные экономичные процессоры и видеокарты уже давно присутствуют в продаже, как и мощные системы охлаждения без использования вентиляторов. В таких системах основной шум создают накопители и блок питания. В данной статье речь пойдет о новейшем блоке питания Seasonic M12D, который представляет новое поколение эффективных решений.

Seasonic M12D, один из первых БП с сертификатом 80PLUS Silver

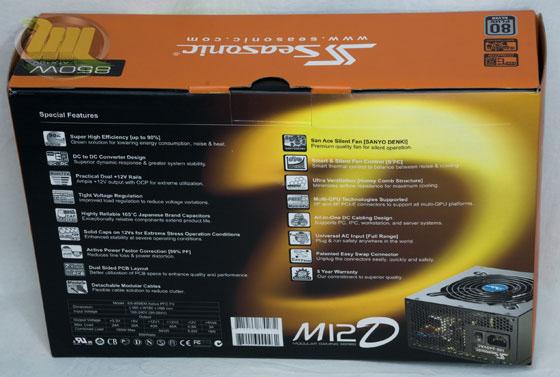

  Для тестирования мы взяли старшую модель, с номинальной мощностью 850 Ватт. Упаковка блока выполнена в темно-оранжевых тонах, на плотном картоне. На гранях коробки указаны все основные технические характеристики и особенности содержимого.

Блок питания имеет возможность отключения ненужных кабелей питания периферии, для чего на внутреннем торце имеются разъемы стандарта MiniFit. Сам блок питания рассчитан на использование в электросетях с напряжением от 100 до 240 В, имеет активную схему коррекции коэффициента мощности и один 120мм-вентилятор.

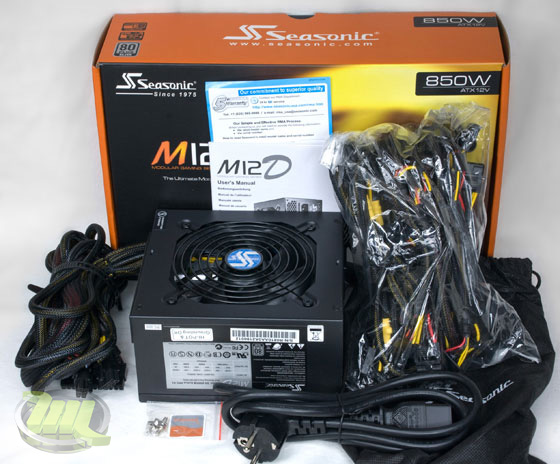

Кроме самого БП и набора кабелей имеется комплект винтиков, наклейка с фирменной символикой, брошюра и лист с 5-летней гарантией, а также матерчатый чехол для неиспользуемых кабелей.

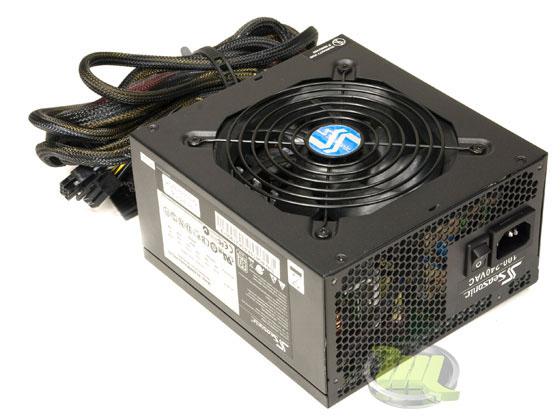

Дизайн блока питания выполнен в строгом темном цвете, без излишних декораций. Для компьютера главное – начинка и качество питания, а не блестящие корпуса с разноцветными подсветками.

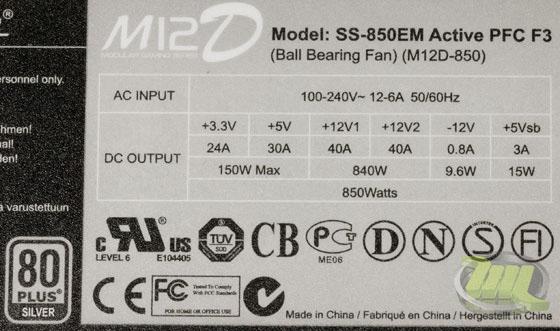

Согласно фирменной наклейке на одной из сторон, M12D способен отдать практически всю мощность только при нагрузке на основной канал +12В, причем эта мощность может достигать 840Вт, что немало для ПК. Максимальный ток по дежурному каналу +5 ограничен величиной 3А, чего достаточно для питания даже достаточно большого количества USB-устройств.



Подключение модульных кабелей осуществляется при помощи шести разъемов на задней стенке, причем их тип различен. Во избежание неправильного подключения разъемы для видеокарт имеют 8-контактное исполнение, а периферийные – 6-контактное. Все провода аккуратно убраны в пластиковую черную оплетку.

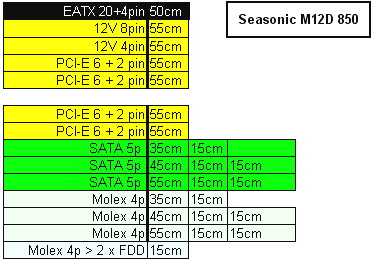

Длин прилагающихся в комплекте проводов более чем достаточно даже для больших просторных корпусов. При этом радует забота производителя о пользователе, в виде наличия в комплекте кабелей для накопителей с различной минимальной длиной.

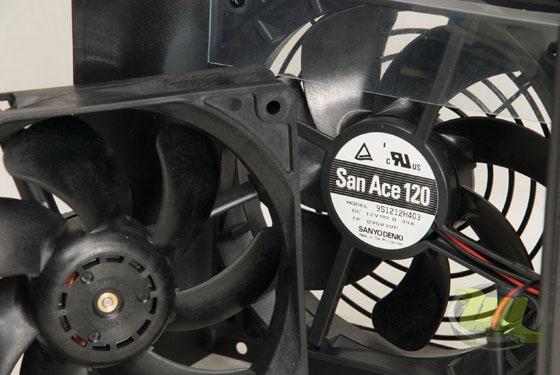

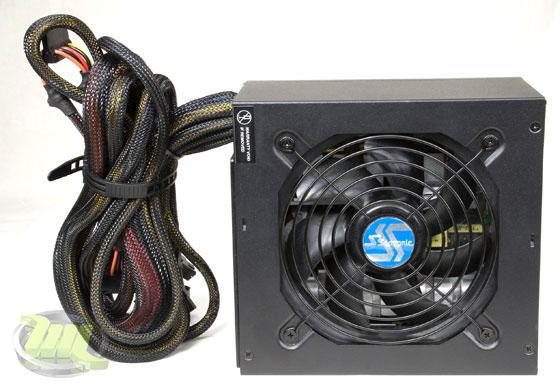

Охлаждение блока питания обеспечивается единственным вентилятором с диаметром крыльчатки 120мм, причем вентилятор выполнен по спецзаказу специально для линейки блоков питания Seasonic. Производитель SANYO DENKI известен на рынке, своими производительными моделями, и имеет большой опыт в этой сфере. Несмотря на опасения, модель вентилятора San Ace 120 (9S1212H403) оказалась весьма тихой в работе, а крыльчатка отлично сбалансированной. Вентилятор в блоке питания автоматически управляется и снижает обороты при снижении нагрузки на БП.

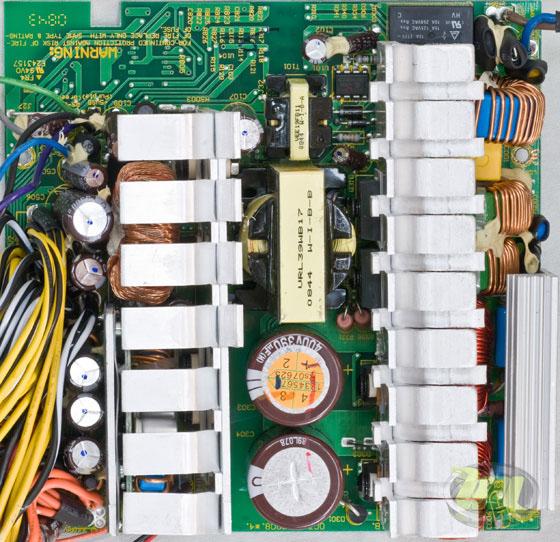

  Монтаж блока питания выполнен качественно и довольно плотно, маркировку некоторых силовых элементов даже прочесть не удалось. Высоковольтная часть блока питания включает два конденсатора номинальной емкостью 390мкФ (напряжение 400В), пару выпрямительных мостов GBU806. Работой силовой части управляет контроллер Champion CM6802BHG, смонтированный на небольшой дочерней плате. Блок питания оснащен качественными фильтрами, а все конденсаторы Nippon Chemi-con имеют рабочий температурный диапазон до +105 градусов Цельсия.

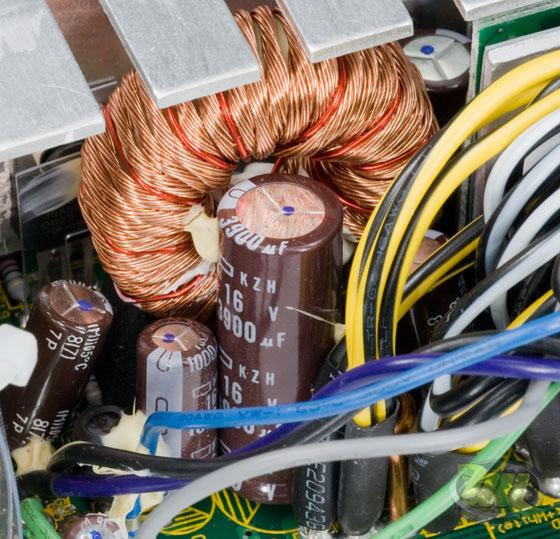

В низковольтной части напряжение выпрямляется и сглаживается набором восьми диодных сборок SBR30A50CT, и конденсаторами с емкостью 3900-2200мкФ. Единственный силовой дроссель непривычно намотан многожильным проводом. Такой подход помогает снизить влияние паразитных эффектов на больших токах. Да, обратим внимание, что непосредственно силовая часть БП генерирует только одно напряжение, +12В, помимо слаботочных дежурных каналов.

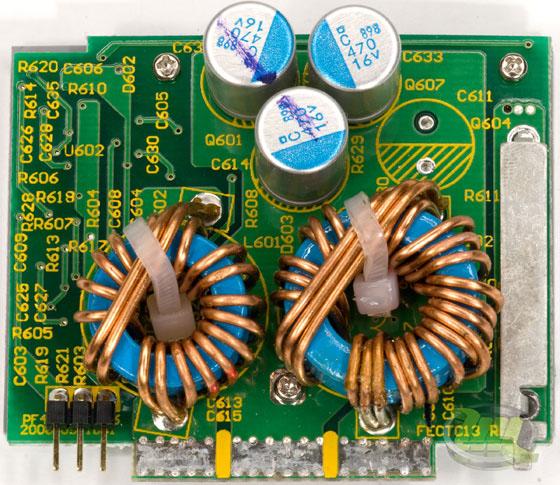

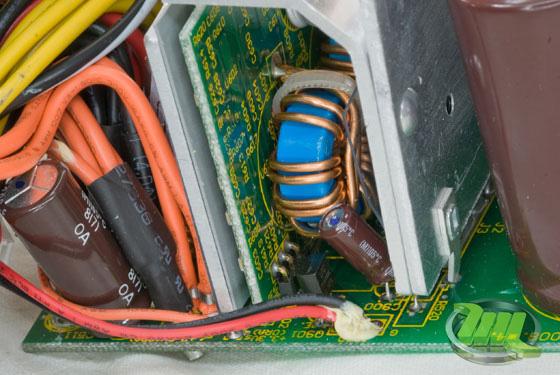

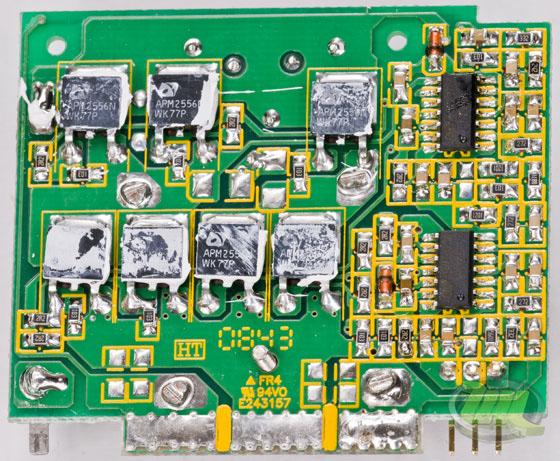

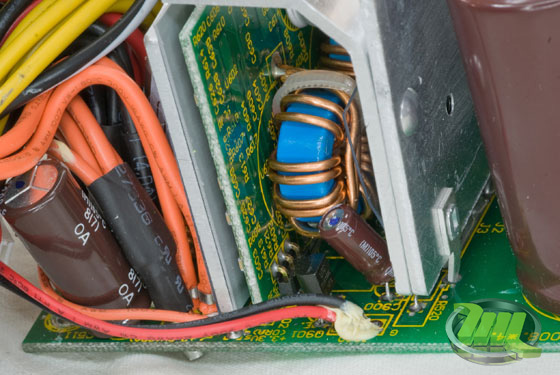

Остальные, необходимые для работы ПК напряжения преобразуются при помощи отдельного DC-DC модуля на базе ШИМ-контроллеров AnpecAPW7073. Каждый контроллер управляет группой транзисторов APM2556N на высокой частоте, благодаря чему удалось добиться хорошей эффективности и качества питания. Таким образом, модуль DC-DC генерирует напряжения +3.3 и +5В, практически не подверженных изменениям нагрузки на основном канале +12В. Интересно отметить, что данная микросхема контроллера нередко применяется в системах питания видеокарт.

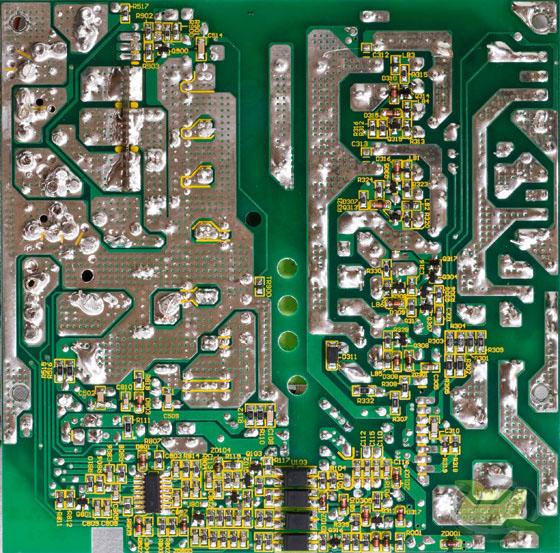

Монтаж и пайка блока питания выполнены традиционно на высоком уровне, никакой грязи, заусенцев и прочих дефектов, свойственных многим производителям, замечено не было. Правда некоторые электролитические конденсаторы установлены с заметным перекосом, но напрямую на работе БП это не сказывается. А контролем качества выдаваемых напряжений занимается специализированная микросхема SITI PS223, установленная на нижней стороне основной платы.

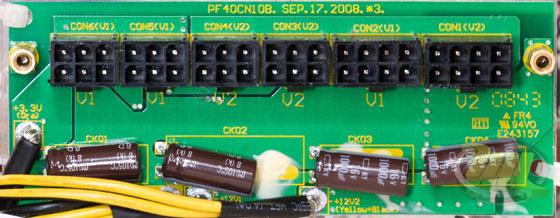

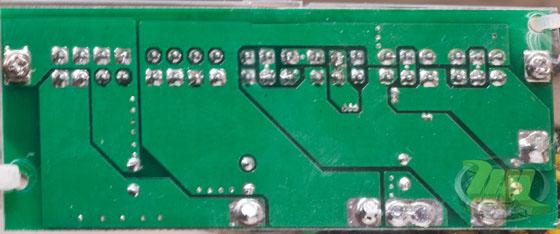

Разъемы для подключения кабелей установлены на отдельной плате, с широкими полигонами питания. Также имеются и четыре электролитических конденсатора емкостью 1000мкФ, призванные еще больше сгладить напряжение уже перед разъемами. Возможно, что производителю для большего эффекта стоило добавить еще и керамических чип-конденсаторов.

Таким образом, инженеры Seasonic приложили немало усилий, чтобы создать действительно качественный и надежный блок. Тем интереснее испытать его характеристики на тестовом стенде.

Методика и итоги тестирования

Методика и использованное оборудование осталось неизменным, и подробно описано в статье "Методика тестирования блоков питания АТХ". Там же описано представление данных результатов тестирования, а также принцип чтения диаграмм кросс-нагрузочных характеристик (КНХ). Напомним только, что в таблице с уровнями помех левое значение в графе – величина замеренная при нагрузке 35Вт на блок питания, а правое – при полной нагрузке 850Вт на блок питания.

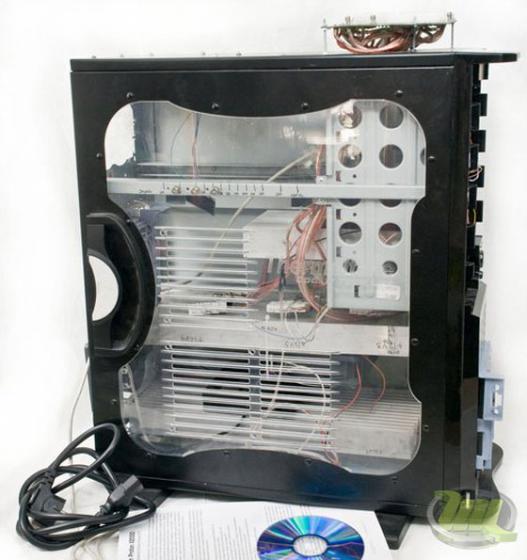

Стенд собственной разработки был смонтирован в корпусе Thermaltake Soprano RS, что позволило проводить тестирование в условиях реального использования в составе настоящего ПК. Блок питания при тестах был установлен в предусмотренное корпусом место, а крышки закрыты для создания температурных условий, свойственных работающему ПК. Замеры величины электрического шума на всех линиях и контрольные измерения проводились с помощью аналогового осциллографа Tektronix 2246, имеющего ширину пропускания сигнала до 100МГц, чего с избытком достаточно для любого теста БП.

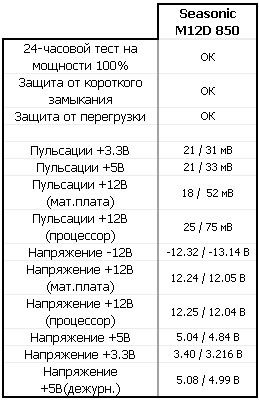

Уровень пульсаций практически вдвое ниже максимально допустимого, что является хорошим результатом для блока питания мощностью 850Вт. Напряжения по каналам незначительно завышены, что создает некоторый запас по уровню с ростом нагрузки на БП. Схемы защиты блока питания исправно отработали все аварийные ситуации, уверенно отключая блок.

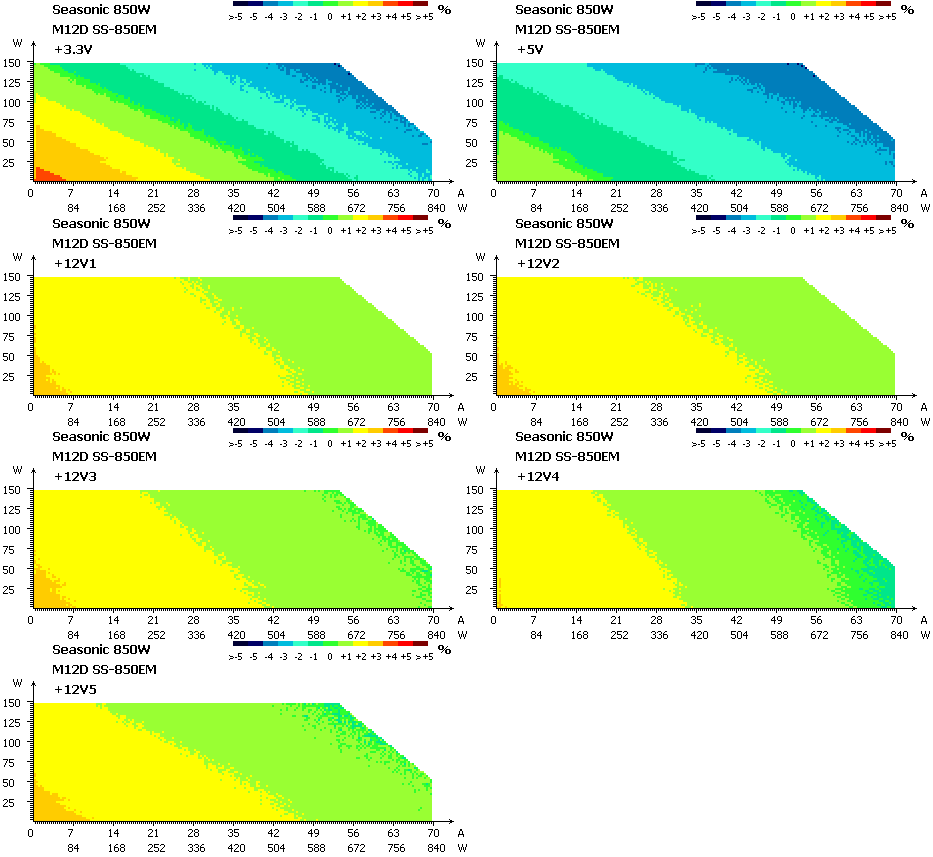

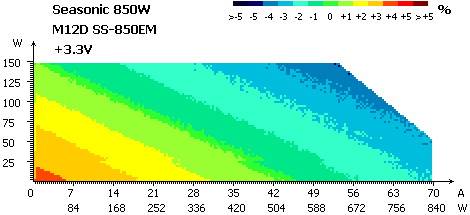

Кросс-нагрузочная характеристика блока питания демонстрирует качественную стабилизацию, даже на граничных значениях нагрузок. Ни одно напряжение в рабочем диапазоне так и не вышло за пределы 3% допуска, при нормированной величине в стандарте 5%. Во всех режимах блок питания работал стабильно, никаких посторонних шумов, треска дросселей, запаха плавящейся изоляции отмечено не было.

 Блок питания Seasonic SS-850EM является одним из лидирующих моделей современного уровня, благодаря высокой эффективности и низкому уровню шуму. Использование данного блока питания в офисных компьютерах будет неуместным, однако в мощных игровых системах SS-850EM зарекомендует себя как один из самых тихих. Сейчас рынок источников питания находится у следующего этапа развития, и это подтверждается и выходом решений с сертификатом 80PLUS Silver и Gold. Наверняка, в ближайшем будущем многие ведущие производители блоков питания анонсируют обновленные линейки с КПД более 85%, как это сделал уже сегодня Seasonic.

Благодарности и ссылки:

Методика тестирования блоков питания

Благодарим Ивана Плотникова  лично, и компанию Синтекс (дистрибьютора Sea Sonic Electronics в Украине) за оперативно предоставленный блок и содействие.

Цеменко Илья

Выможете обсудить материал с помощью формы ниже или на нашем форуме

До выхода нового поколения процессоров осталось совсем немного, и еще не известно наверняка повторят ли они успех предшественников, превзойдут ли ожидания энтузиастов и пользователей. Одно лишь очевидно – наиболее производительные системы будут требовать внушительной мощности и качества электропитания, ведь счет транзисторов внутри неприметного серого ящика компьютера идет уже не на миллионы, а на миллиарды. Особенно когда стоят тандемы из видеокарт и многоядерные CPU. Поэтому в отрасли блоков питания тоже подготовили новые модели для бескомпромиссных систем, две из которых мы протестируем в данном материале. Встречаем блоки питания ICE HAMMER мощностью 1000 и 1600 Вт.
Оба блока продаются только в Retail-комплектации, с черными коробками без ручек и дополнительными аксессуарами. Оформление боксов идентично, разница лишь в числах мощности, да модельном номере.

Внутри каждой помимо блока питания имеется набор съемных кабелей, сетевой кабель питания, комплект монтажных винтиков и краткая малополезная брошюрка от производителя. Упаковка плотная и надежно защищает сам блок от повреждений. Сами блоки питания лишены каких-либо внешних кабелей, все соединения сделаны с использованием разъемов MiniFit и Molex.

Сетевой кабель старшего 1600ваттника оснащен более мощным разъемом на 16А, в отличие от всем привычных 10-амперных. Подобные разъемы встречаются не так редко в мощных моделях БП, например у CoolerMaster Real Power Pro 1250. Оба блока ICE HAMMER различны и по габаритам, длина старшего достигает максимальных 240мм, а вес самого только блока более 3.5 кг.

Разъемы для подключения модульных кабелей установлены на внутреннем торце блока и довольно многочисленны. 24-контактный разъем для кабеля материнской платы соседствует с 8-ми и 6-ти контактными разъемами питания видеокарт и процессоров. Также имеется 6 разъемов типа Molex и пара однорядных 5-контактных MiniFit для подключения накопителей на жестких дисков и другой периферии. В комплекте с блоком поставляется несколько кабелей различной длины, поэтому можно выбрать наиболее удобный для каждого системного блока.

Кабели все имеют черную непрозрачную изоляцию, причем в виде шин, которые незначительно жестче стандартной разноцветной лапши проводов с оплеткой. Многие разъемы подписаны белой краской, для упрощения идентификации и подключения каждого из кабелей.

Блок на 1000вт оснащен единственным вентилятором с размером крыльчатки 135х135 миллиметров, в то время как старшая модель оснащается еще дополнительным вторым 80х80мм вентилятором у наружной стенки. Оба блока допускают мощность нагрузки 160Вт по каналам +3.3 и +5В. А вот канал +12В отличается почти вдвое, младший блок рассчитан на ток до 70А (840Вт, или 980 суммарно с остальными каналами), а для IH-1600 величина нагрузки может достигать уже 117 А (!). Небольшой сварочный аппарат сравним по величине мощности с данным блоком. Даешь сварочные блоки питания в каждый дом, в условиях суровой зимы вне столиц СНГ!

Кожух блоков питания окрашен глянцевой краской темно-серого цвета. На таком корпусе неплохо видны все отпечатки пальцев владельца и осевшие частички пыли. Впрочем, все это эстетическое оформление будет демонстрироваться лишь недрам компьютерного корпуса, за случайным зрителям при наличии у корпуса окон в стенках.

Для компьютера главное качество охлаждения и питания, поэтому рассмотрим системы охлаждения у блоков питания. На вентиляторах кроме логотипа ICE HAMMER никаких данных и маркировок нет, поэтому об их действительных характеристиках можно только гадать либо измерять с помощью тестового оборудования.

iH-1000 Ultra довольствуется одним вентилятором. Крыльчатка больших вентиляторов имеет по 11 лопастей, и лишена какой-либо декоративной подсветки. Выход от тахометра двигателя не распаян, контроллер оборотов управляет напряжением питания для снижения скорости вращения и шума от кулера при небольших нагрузках. Системы охлаждения в блоках питания работают достаточно тихо, а при мощности выше 500 Вт шум становится ощутимым, но не назойливым. Скорее всего, охлаждение мощных процессоров и видеокарт самого компьютера будет создавать значительно больше шума.

Вскрыв блок питания, изучим платы с плотно расположенными элементами. Оба блока оснащены схемой активной коррекции коэффициента мощности, причем у старшего блока ключевые транзисторы смонтированы на отдельном радиаторе у края платы. Рядом с радиатором установлены большие электролитические конденсаторы (у iH-1600 – три, у младшего – два конденсатора)

Первый раз довелось увидеть целых три основных трансформатора в компьютерном блоке питания. Основная плата соединена с платой разъемов толстыми проводами с маркировкой AWG14. Сама же модульная плата монтируется шестью винтами с металлической рамкой на торце корпуса.

За контролем напряжения следит микросхема SiTi PS232 в паре с операционными усилителями. Также на дочерней плате с супервизором установлены 5 миниатюрных подстроечных резисторов. Оба блока питания используют независимые дроссели для стабилизации всех основных напряжений, что часто встречается в дорогих блоках питания.

Полностью аналогичная плата контроля установлена и в младшем блоке питания, который в силовой части использует только два трансформатора и более скромные диодные сборки и радиаторы.

Печатные платы собраны аккуратно, немного лишь грязновата пайка на плате с разъемами. Силовые проводники на платах дополнительно усилены слоем припоя.

Основные платы обоих блоков питания  ICE HAMMER имеют трассировку печатных проводников с обеих сторон, нареканий к качеству монтажа нет.

Кабельное оснащение почти полностью совпадает, различаясь лишь в длинах и количестве контактов у пары кабелей для PCi-Express видеокарт. Прилагаемых кабелей достаточно для подключения даже нескольких компьютеров, без использования кучи переходников.

Результаты тестирования и итоги

Методика проведения тестов уже описана в статье «Методика тестирования блоков питания». Результаты тестирования для наглядности и удобства отображены в виде небольшой таблицы, а также приведены анимированные графики КНХ. Также можно открыть статические развертки каждой КНХ, просто нажав мышкой на анимацию, если вдруг читатель захочет изучить детально поведение каждого блока. В ячейках с измеренным напряжением и уровнем шума фигурируют 2 цифры, разделенные косой чертой. Цифра слева – величина, которая была измерена при постоянной нагрузке 35 Вт, а правая – при полной нагрузке на блок. Для контроля и измерения уровня пульсаций использовался 4-канальный осциллограф Tektronix 2246-1Y, с шириной полосы пропускания до 100МГц, чего достаточно для наблюдения любых помех, возможных внутри схем БП.

Оба блока без перебоев прошли суточный тест на полной номинальной мощности, что позволяет с большой долей вероятности утверждать о соответствии указанной номинальной мощности реальности. Все блоки питания имеют температурный контроль скорости вращения вентилятора, шум от вентиляторов приемлем для пользователя, хотя и ощутим при полной нагрузке. Перейдем и изучению графиков КНХ.

Младшая модель соответствует требованиям стандарта АТХ по качеству стабилизации напряжений, хотя канал +12В при малой нагрузке (примерно до 250Вт) завышается до 4-4.5% от номинала. Но учитывая мощность блока этот огрех можно простить, ведь разумный владелец такого блока не станет использовать его в офисном компьютере для просмотра кинофильмов и работы в текстовом редакторе. Также немного проседает напряжение +3.3 и +5В при одновременной полной нагрузке на все каналы блока питания, однако границ 5% тоже не пересекает. C пульсациями напряжения и помехами на линиях у iH-1000 все нормально, максимальные зафиксированные помехи не превышали 40мВ для каналов +3.3 и +5В и 60мВ для каналов +12В.

Куда более печальную картину демонстрирует в полтора раза более дорогой ICE HAMMER 1600. При мощностях нагрузки свыше 1000Вт напряжения +3.3 и +5В падают ниже всех допустимых границ, вплоть до +2.99 В и +4.5В. Таким образом
С пульсациями блоку питания повезло больше, их уровни на выходных напряжения блока питания полностью соответствуют требованиям стандартов ATX и EPS, и не превышают 45мВ по всем каналам.
Теперь, изучив оба блока, можно уверенно отметить их преимущества и недостатки. Младший блок неплохо работает при мощностях нагрузки более 300Вт, для которых собственно он и рассчитывался. А вот старшую модель можно без опасений использовать лишь на узком диапазоне мощности от 400 до 750-800Вт. Итого переплачивать за лишние ватты не имеет смысла, да и по эффективности работы блоки питания не хватают звезд с неба, максимальный уровень КПД был зафиксирован на отметке около 80%. Учитывая высокую стоимость обоих блоков энтузиастам стоит присмотреться к более эффективным решениям того же ценового диапазона.

Средняя розничная стоимость блоков питания следующая:
• Ice Hammer Ultra 1000 - $230
• Ice Hammer Ultra 1600 - $350

Цеменко Илья

Введение



Практически все домашние и офисные компьютеры потребляют сравнительно небольшую мощность от электросети, до 200-300 Вт. Но так бывает не всегда, есть системы энтузиастов и суровых геймеров, которые часто оснащаются дорогими четырехядерными CPU с разгоном под фреонками и жидким азотом, несколькими видеокартами в тандеме SLI или CrossFire, а также массивами жестких дисков. Подобные системы потребляют значительно больше, и иногда эта цифра мощности потребления может достигать киловаттных значений. Именно для этого мизерного процента пользователей и предназначаются все мощнейшие комплектующие, как процессоры с видеокартами так и блоки питания большой мощности. Именно о таких источниках пойдет речь в текущей статье.

FSP Everest 900



Начнем обзор с наиболее слабой модели, мощностью «всего лишь» 900 Вт. Компания FSP уже зарекомендовала себя на рынке СНГ, и выпускает блоки питания как под собственной торговой маркой, так и для OEM-компаний, таких как OCZ, Zalman и других. Серия блоков Everest является дальнейшим развитием недорогих блоков Epsilon/Optima. В серии имеются блоки различной мощности, до 1010Вт. Рассмотрим среднюю модель, FSP Everest 900.



Коробка выполнена в традиционной синей фирменной гамме, свойственной большинству изделий продающихся под маркой FSP.



В комплекте с блоком питания поставляются все необходимые кабели, 4 удобных винтика под безотверточный монтаж, чехол для кабелей и брошюрка от производителя. Никаких дополнительных бонусов нет, но и цена на блок умеренная.



Корпус ярко-синего цвета довольно непривередлив к условиям эксплуатации, покрытие держится прочно, а следов от пальцев нет. На задней панели практически полностью укрытой сотами для вентиляции установлены только сетевой выключатель и разъем под кабель.



Фирменная наклейка, занимающая один из боков блока питания, говорит о наличии 4 виртуальных линии +12В, с суммарной мощностью 875Вт (73А), в совокупности с нагрузкой по +3.3 и +5В напряжениям. Дежурный ток для линии +5Vsb до 3А. В отличие от большинства других компаний FSP указывают явно распределение различных веток канала +12В по разъемам.



Для подключения съемных кабелей используются стандартные разъемы MiniFit, всего 8 штук с различным количеством контактов. Рядом же на наклейке указано назначение каждого из разъемов. Так, большие 8-контактные предназначены для кабелей питания видеокарт PCI-Express, верхняя группа 6-контактных – питание SATA-накопителей и приводов, а нижние – традиционные периферийные разъемы с 4ю контактами.



Вентилятор полностью идентичен применяемым в предыдущих линейках блоков FSP, произведен Protechnic Electric, и имеет номинальный ток двигателя 0.68А при +12В. Тахосигнал не выведен наружу, никаких подсветок и декоративных элементов нет. Как и в большинстве выпускаемых сегодня блоков питания скорость вращения крыльчатки вентилятора подстраивается в зависимости от температуры силового радиатора с диодными сборками.



Внутри блока установлены довольно простые радиаторы, которых целиком достаточно для отвода тепла. Две диодных сборки установлены на общем с инвертором радиаторе, а один высоковольтный конденсатор рассчитан на 420В, при номинальной емкости 470мкФ и рабочем температурном диапазоне до +85 градусов по шкале Цельсия. На радиаторе у края платы смонтированы ключи активного корректора мощности. Как и предыдущие блоки FSP Epsilon использована групповая стабилизация на общем дросселе для напряжений +12 и +5В. Схема коррекции напряжения и мониторинга установлена на небольшой плате перпендикулярно основной. На заднем торце смонтирована плата с разъемами для отстегивающихся кабелей. Качество сборки основной платы нареканий не вызывает, все выполнено на хорошем уровне. На плате также нанесена маркировка EVEREST 1010 MAIN-BOARD, что означает использование единой платформы для блоков с мощностью 1010 , 900 и 800Вт. Это обычная практика у многих производителей, для снижения расходов на разработку и отладку похожих блоков питания с различиями в номинальной мощности.



На плате с модульными разъемами из-за ошибки в трассировке вырезаны фрагменты медного полигона. Остается надеяться, что в продаваемых ныне БП это уже исправлено.



Пайка выполнена довольно качественно, претензий по качеству изготовления нет.



Кабельное оснащение позволяет подключить практически любой системный блок, к счастью на этом экономить не стали, как это нередко случалось с недорогими блоками FSP Optima.



Antec Quattro 1000



Симпатичная коробка белого цвета небольших размеров, но содержит внутри себя все необходимое для подключения и использования. С блоком питания поставляется комплект модульных разъемов, сетевой кабель, 4 винтика черного цвета и брошюра с техническими спецификациями.



Cам блок немного увеличенной длины окрашен черной матовой краской и украшен декоративными полосами с надписью 1000. Дизайнер корпуса блока наверняка подсмотрел идею у автомобилистов, и свою задачу сделать блок заметным среди массы серых коробочек он выполнил успешно :).



Охлаждается начинка блока питания одним вентилятором типоразмера 80х80х25мм, что довольно часто встречается среди моделей с мощностью свыше 1 кВт. Также на стенах корпуса имеется перфорация и соты на внутреннем торце. Вентилятор БП ориентирован на выдув воздуха наружу.



Наклейка с параметрами гласит нам о наличии 4 виртуальных каналов +12В, с током каждого до 18А, а также указаны минимальные токи для нормальной работы блока питания, что довольно редко встречается среди производителей. Максимальная мощность по низковольтным каналам (+5 и +3.3В) допустима до 200Вт, а +12В выдерживает до 840Ватт нагрузки. Как известно Antec сам разрабатывает и производит большинство своих блоков питания.



Также на задней части имеется 5 разъемов для подключения отстегиваемых кабелей питания видеокарт (до двух PCI-E разъемов) и накопителей и периферии, помимо имеющихся основных несъемных кабелей.



Каждый кабель убран в нейлоновую оплетку, а также имеет ферритовое колечко возле разъемов к потребителям. Кабели для видеокарт имеют 8-контактные разъемы с отстегиваемой частью, для сохранения совместимости с старыми 6-контактными разъемами.



Как и все другие источники питания подобного класса, имеется активный корректор коэффициента мощности, а его массивный дроссель PFC намотан многожильным проводом, также применен один конденсатор с номинальной емкостью 560мкФ при напряжении работы 450В, две диодные сборки установленные на собственных небольших радиаторах с колечками из феррита на выводах. Блок использует один силовой трансформатор, помимо маленьких трансформаторов для дежурного напряжения. Большинство внутреннего пространства внутри блока питания занято массивными анодированными радиаторами из алюминия.



На одном из радиаторов смонтирована дочерняя платка с контроллером оборотов вентилятора и шунтами для канала +12В. Шунты служат для разделения канала на виртуальные и замера тока потребления по каждой из разделенных линий. В выходных цепях фильтрации используются конденсаторы с расширенным температурным диапазоном до +105°С.



К сожалению, из-за плотности монтажа и необходимости сохранения товарного вида разглядеть маркировку полупроводниковых диодов и транзисторов не представилось возможным. Блок оснащен следующими кабелями, включая отключаемые. Вполне достаточно для подключения практически любой конфигурации.



Floston Energetix 1050



Внутри картонной коробки находится презентабельного вида чемоданчик с замками и фирменной символикой Floston. Также на коробке указаны основные нагрузочные параметры блока питания, что может облегчить задачу выбора. После покупки блока чемодан может быть весьма полезным приобретением в хозяйстве, к примеру, лабораторный ноутбук с 14” экраном, словно родной ложится в чемодан, и еще остается достаточно места положить немного легких вещей и папку с документами. Замки, конечно, открываются одним поворотом корявого гвоздя, но все-таки никто другой не продает блоки питания в подобной «упаковке».



Для предотвращения повреждения во время транспортировки все содержимое чемодана зафиксировано формой из пористого материала.



Кроме самого блока питания комплектация заключается в следующем:

• Металлический чемодан с двумя ключами
• Наплечный ремень для транспортировки
• Кабели для периферии
• Сетевой шнур
• 5 цветных хомутиков
• Винты для крепежа БП
• Краткое руководство пользователя.



Блок питания имеет вполне стандартные размеры с глубиной 180мм. Забор воздуха происходит с помощью большого вентилятора типоразмера 135мм. Блок имеет одну +12В линию, разделенную на четыре виртуальных, несмотря на наличие двух трансформаторов на плате. На наклейке имеется небольшая неточность, если сложить максимальную мощность по каналам +3.3, +5 и +12В то итоговая цифра будет равна 1024Вт, но производитель указывает 1014Вт. Куда запропастились 10Ватт, непонятно.



Подключение компьютерных комплектующих осуществляется при помощи трех несъемных разъемов и группы разъемов распространенного типа MiniFit для модульных кабелей.



Для подключения производительных видеокарт предусмотрено четыре кабеля с разборным разъемом 6+2, соответствующим современным требованиям PCI-Express. Для накопителей и прочей периферии также имеются 5 кабелей с разъемами SATA и PATA.



Всего на задней панели блока питания имеется 12 разъемов, причем все они одинаковые, и при подключении следует быть внимательным и не ничего не перепутать. Для упрощения задачи сборки и подключения кабели для подключения видеокарт имеют красный цвет разъемов, а периферийные – черный.



В данном блоке питания имеется та же неприятная особенность, отмеченная еще в блоках Topower. Разъемы для модульного подключения расположены слишком близко, и отключить ненужный разъем расположенный между двумя подключенными становится весьма проблематично. Кроме этого, два из четырех разъемов питания видеокарт очень свободно подключались к тестовой GeForce 8800 GTS, в одном из случаев видеокарта даже не определила подключенный кабель. Решилось это поджатием контактных ламелей внутри кабеля.



Демонтировав крышку с вентилятором можно увидеть внутреннее устройство блока питания. Алюминиевые радиаторы выглядят значительно менее массивно, по сравнению с блоком Enermax. Оребрение радиаторов горизонтальное, хотя в блоке установлен только один вентилятор. Использование вертикально ориентированных ребер было бы более предпочтительным.



Установленный на дочерней плате контроллер APFC соседствует с двумя конденсаторами емкостью 330мкФ, с номинальным напряжением 420В. К сожалению, температурный диапазон использованных конденсаторов TEAPO ограничен величиной +85°С. Спаренный диодный мост из двух сборок GBJ2506 оснащен небольшим радиатором, дополнительно крепящимся к основному радиатору.



В качестве ключей используются CoolMOS FETы 32N50C3 в корпусе TO-247, каждый из которых рассчитан на ток до 32А (20А для температуры 100°С).



Печально выглядит монтаж некоторых компонентов - качество изготовления откровенно хромает. Припой на контактах полностью отражает принцип «кашу маслом не испортить, чем больше, тем лучше», а компоненты на плате установлены с легко заметными перекосами. Неудивительно, если вдруг процент брака этих блоков окажется значительным. В составе выходных выпрямителей используются сборки из двух диодов Шоттки, полностью аналогичны примененным сборкам в Enermax, 4045 и 4060. Конденсаторы на выходе линий питания имеют температурный диапазон до +105°С.

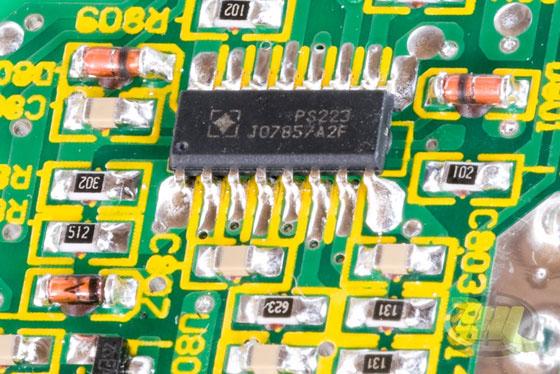

На дочерней плате с супервизором питания SiMI PS223 (супервизор - схема, следящая за параметрами выходных напряжений и отвечающая за защиту нагрузки) был поврежден движок подстроечного резистора, межплатный разъем имел два выкушенных контакта, и кое-как припаянные два конденсатора.



Не забываем, что на обзор попал самый старший и наиболее дорогой блок питания от производителя. Плата с модульными разъемами словно купалась в воде, на винтах выступила ржавчина (!), а места пайки проводов окислились.



Единственный вентилятор, без каких либо моддерских подсветок и блестящих лопастей, произведен YLTC и имеет маркировку DFB132512H. Скорость вращения крыльчатки традиционно регулируется контроллером блока питания, а температура электронных компонентов отслеживается при помощи термистора, закрепленного между ребрами одного из радиаторов.



Печатная плата с обратной стороны имеет резиновые стойки-ноги для предотвращения замыкания контактов на металлический корпус. Один из токовых шунтов непривычно расположен на обратной стороне платы. На лицевой стороне не хватило места? Справедливости ради, отметим, что все огрехи при производстве данного экземпляра не сказались на работоспособности устройства.



Кабельное оснащение вполне традиционно, разве что SATA кабели могли бы сделать подлинее.

Tagan BZ 1100 ESA

Уже по информации на сайте видно, что блок питания базируется на платформе Topower, как и многие другие блоки питания продаваемые под маркой Tagan. Модульный блок питания мощностью 1100Вт оснащен крупным вентилятором с подсветкой и испрещен логотипами и наклейками некоей ABS Labs. Поиск в интернете сразу привел на сайт ABS Labs, американского системного интегратора, собирающего высокопроизводительные системы для геймеров и энтузиастов.



Несомненно солидно выглядящий блок производит внушительное впечатление. Прежде всего, мощные невиданные ранее в БП разъемы для подключения съемных кабелей сразу приковывают к себе взгляд. В целом же все традиционно, темная прочная матовая поверхность, большой и тяжелый блок, с массой украшений и логотипов. Еще бы, за такие то деньги, любой каприз :). Также суффикс ESA указывает на наличие специального микроконтроллера служащего для сообщения состояния и управления работой блока питания централизованно, средствами системной платы и специального программного обеспечения, согласно доктрине NVIDIA ESA



На роскошной металлической пластине с маркировкой указано наличие целых шести линий +12В с ограничением по каждой 20А. Однако настоящий суммарный канал +12В в блоке питания способен выдать только 80А, итого 960Вт мощности. Каналы +5 и +3.3В довольствуются максимальной суммарной мощностью 170Вт, чего более чем достаточно для любого современного компьютера. +5Vsb дополнительно умощнена до 6А, что позволяет без опаски подключать массу прожорливых USB-устройств в ждущем режиме к ПК. UL-код производителя хоть и указывает на Tagan, но мы то знаем откуда растут ноги и действительный производитель платформы Topower.



Разъемы для съемных кабелей выполнены в стиле Topower, то есть полностью отличными от негласно общепринятых MiniFit. Кроме того каждый разъем оснащен кольцом из прозрачного пластика, которое интенсивно подсвечивается разноцветными светодиодами. Видимо чтобы владелец блока питания не заблудился в потемках компьютерного корпуса и видел куда он попадает кабелями :).



Один вентилятор типоразмера 135х135х25мм оснащен прозрачной крыльчаткой, а его двигатель рассчитан на номинальный ток 0.7А при напряжении +12В. Таховывода традиционно нет, поэтому мониторинг скорости вращения оборотов без модификаций просто осуществить не получится.



Все кабели оснащены мягкой пластиковой оплеткой, а силовые кабели для питания видеокарт дополнительно имеют ферритовые кольца, теоретически снижающие уровень высокочастотных помех. Однако на практике, толку от этих колец нет, т.к. как конверторы питания на видеокартах отлично справляются с подавлением пульсаций. Также встретились и нетрадиционные для компьютерного БП разъемы – это небольшой 4-контактный разъем, являющийся USB-кабелем для подключения к материнской плате, а также мощный кабель заземления с концевиком под болт. К сожалению, протестировать возможности управления с использованием инструментария NVIDIA ESA не удалось, так как NVIDIA System Utility отказалась работать на используемой операционной системе Windows 2003 64bit.



Cам контроллер выполнен на отдельной дочерней платке, смонтированной на задней стенке с помощью винтового крепления к вентиляционной решетке. Такое быстрое и не очень аккуратное решение видимо связано с желанием скорее выпустить изделие с данной новой технологией. Также спешку выдают перемычки установленные на плате контроллера.



Основная плата с трассировкой проводников на двух сторонах размещает все силовые элементы. В центре расположены два крупных трансформатора, и один меньший, для преобразования дежурного напряжения. Два конденсатора больших емкостью по 1000мкФ каждый рассчитаны на напряжение 200В и температуру +85°С. Диодный мост оснащен собственным радиатором. Для стабилизации напряжений +12 , +5 и +3.3В применены независимые раздельные дроссели и диодные сборки, что давно уже обычно для решений подобного уровня и стоимости. Также установлены небольшие дочерние платы с ШИМ совмещенным с АPFC-контроллером, контроллером мониторинга и защиты.



Монтаж выполнен плотно, поэтому разглядеть наименования ключевых компонент не представилось возможным, а терять товарный вид было нежелательно. На обратной стороне платы видны подключения контроллера ESA с помощью проводов к основным выходным каналам, а также мощные перемычки земли. В целом пайка аккуратная и не вызывает нареканий.



Модульная плата с разъемами непривычно оснащена электролитическими конденсаторами с емкостью 1000мкФ и рабочим напряжением 16В. Это позитивно должно отразиться на уровне пульсаций на линиях. Тем интереснее, практическое тестирование в конце статьи покажет насколько эта мера выделит блок по сравнению с конкурентами.



Данный блок имеет одно из самых богатых оснащений кабелями, уступая разве что таким известным моделям как Enermax Galaxy DXX, PC&P Turbocool и серверным устройствам.



Результаты тестирования и итоги



Методика проведения тестов уже описана в статье «Методика тестирования блоков питания» Результаты тестирования для наглядности и удобства отображены в виде небольшой таблицы, а также приведены анимированные графики КНХ. Также можно открыть статические развертки каждой КНХ просто нажав мышкой на анимацию, если вдруг читатель захочет изучить детально поведение каждого блока. В ячейках с измеренным напряжением и уровнем шума фигурируют 2 цифры, разделенные косой чертой. Цифра слева – величина, которая была измерена при постоянной нагрузке 35 Вт, а правая – при полной нагрузке на блок. Для контроля и измерения уровня пульсаций использовался 4-канальный осциллограф Tektronix 2246-1Y, с шириной полосы пропускания до 100МГц, чего достаточно для наблюдения любых помех, возможных внутри схем БП.



Все блоки без перебоев отработали суточный тест на полной номинальной мощности, что позволяет с большой долей вероятности утверждать о соответствии указанной номинальной мощности реальности. Все блоки питания имеют температурный контроль скорости вращения вентилятора, шум от вентиляторов приемлем для пользователя, хотя и ощутим при полной нагрузке. Перейдем и изучению графиков КНХ.



У FSP используется групповая стабилизация напряжений. Это мы сразу и увидели при кросс-нагрузочных тестах. Напряжение +12В сильно снижалось при сильной нагрузке, там где особенно важно было удерживать напряжение стабильным. В итоге из мощности 864 Вт на которые блок питания рассчитан по паспортным данным получили только около 700, при допуске, который актуален для оверклокеров и энтузиастов (3%). При большей мощности нагрузке весьма вероятно возникновение сбоев в работе ПК. Неважно себя проявил и канал +5В, при малой нагрузке напряжения сильно завышались, находясь на границах допустимых величин по стандарту ATX. Каналы +12V3 и +12V4 проявили себя неплохо, в реальном компьютере именно к этим линиям стоит подключать видеокарты.



У Antec Quattro тоже некоторые нестабильности в работе, выразившиеся в виде больших помех на каналах +3.3В и +5В при больших нагрузках на эти каналы. Это видно на графиках как разбросанные хаотически массивы точек различного цвета. Если же учесть, что в современных компьютерах нагрузка на эти напряжения мизерна, то во всех остальных диапазонах, вплоть до полной мощности 840Вт по +12В мы наблюдаем четкую работу, с максимальным отклонением напряжений не более 3% в граничных областях. На полной мощности же блок и вовсе вложился в 1%.



График снятый у блока питания Floston демонстрирует качественную стабилизацию на всех каналов, с максимальным разбросом отклонения не более 3%. Если бы не качество изготовления блока, то можно было бы смело рекомендовать блок к покупке, особенно учитывая невысокую стоимость.



Блок питания Tagan BZ 1100 ESA практически везде соответсвовал стабильной работе на границе 1-2% отклонения. Подвело только напряжение по каналу +3.3В, которое сильно завышалось при небольших нагрузках на +12В (до 180Вт). Ситуация исправляется в повышением нагрузки по сильноточному +12В, вплоть до полной мощности. Видимо это связано с особенностями использования двух трансформаторов, ведь один из них выдает совместно +3.3 и +12В напряжение, тогда как другой работает с оставшимися +5 и +12В.

По итогам тестирования можно рекомендовать блоки Antec,Floston и Tagan для использования в мощных системах, а вот с FSP следует быть аккуратнее. Если блок будет использоваться в системах с нагрузкой по +3.3 и +5 свыше 60Вт, и с нагрузкой +12В не более 500-600Вт, то Everest 900 можно ставить без опасений. В остальных случаях стоит присмотреть блок другой модели.



Средняя розничная стоимость блоков питания следующая:

• FSP Everest 900W – ~$170
• Tagan BZ 1100 ESA – ~$370
• Floston Energetix 1050 - ~$230
• Antec Quattro - ~$250



Автор - Цеменко Илья

Обсуждение материала ведётся тут

Практически все домашние и офисные компьютеры потребляют сравнительно небольшую мощность от электросети, до 200-300 Вт. Но так бывает не всегда, есть системы энтузиастов и суровых геймеров, которые часто оснащаются дорогими четырехядерными CPU с разгоном под фреонками и жидким азотом, несколькими видеокартами в тандеме SLI или CrossFire, а также массивами жестких дисков. Подобные системы потребляют значительно больше, и иногда эта цифра мощности потребления может достигать киловаттных значений. Именно для этого мизерного процента пользователей и предназначаются все мощнейшие комплектующие, как процессоры с видеокартами так и блоки питания большой мощности. Именно о таких источниках пойдет речь в текущей статье.

FSP Everest 900

Начнем обзор с наиболее слабой модели, мощностью «всего лишь» 900 Вт. Компания FSP уже зарекомендовала себя на рынке СНГ, и выпускает блоки питания как под собственной торговой маркой, так и для OEM-компаний, таких как OCZ, Zalman и других. Серия блоков Everest является дальнейшим развитием недорогих блоков Epsilon/Optima. В серии имеются блоки различной мощности, до 1010Вт. Рассмотрим среднюю модель, FSP Everest 900.



Коробка выполнена в традиционной синей фирменной гамме, свойственной большинству изделий продающихся под маркой FSP.



В комплекте с блоком питания поставляются все необходимые кабели, 4 удобных винтика под безотверточный монтаж, чехол для кабелей и брошюрка от производителя. Никаких дополнительных бонусов нет, но и цена на блок умеренная.



Корпус ярко-синего цвета довольно непривередлив к условиям эксплуатации, покрытие держится прочно, а следов от пальцев нет. На задней панели практически полностью укрытой сотами для вентиляции установлены только сетевой выключатель и разъем под кабель.



Фирменная наклейка, занимающая один из боков блока питания, говорит о наличии 4 виртуальных линии +12В, с суммарной мощностью 875Вт (73А), в совокупности с нагрузкой по +3.3 и +5В напряжениям. Дежурный ток для линии +5Vsb до 3А. В отличие от большинства других компаний FSP указывают явно распределение различных веток канала +12В по разъемам.



Для подключения съемных кабелей используются стандартные разъемы MiniFit, всего 8 штук с различным количеством контактов. Рядом же на наклейке указано назначение каждого из разъемов. Так, большие 8-контактные предназначены для кабелей питания видеокарт PCI-Express, верхняя группа 6-контактных – питание SATA-накопителей и приводов, а нижние – традиционные периферийные разъемы с 4ю контактами.



Вентилятор полностью идентичен применяемым в предыдущих линейках блоков FSP, произведен Protechnic Electric, и имеет номинальный ток двигателя 0.68А при +12В. Тахосигнал не выведен наружу, никаких подсветок и декоративных элементов нет. Как и в большинстве выпускаемых сегодня блоков питания скорость вращения крыльчатки вентилятора подстраивается в зависимости от температуры силового радиатора с диодными сборками.



Внутри блока установлены довольно простые радиаторы, которых целиком достаточно для отвода тепла. Две диодных сборки установлены на общем с инвертором радиаторе, а один высоковольтный конденсатор рассчитан на 420В, при номинальной емкости 470мкФ и рабочем температурном диапазоне до +85 градусов по шкале Цельсия. На радиаторе у края платы смонтированы ключи активного корректора мощности. Как и предыдущие блоки FSP Epsilon использована групповая стабилизация на общем дросселе для напряжений +12 и +5В. Схема коррекции напряжения и мониторинга установлена на небольшой плате перпендикулярно основной. На заднем торце смонтирована плата с разъемами для отстегивающихся кабелей. Качество сборки основной платы нареканий не вызывает, все выполнено на хорошем уровне. На плате также нанесена маркировка EVEREST 1010 MAIN-BOARD, что означает использование единой платформы для блоков с мощностью 1010 , 900 и 800Вт. Это обычная практика у многих производителей, для снижения расходов на разработку и отладку похожих блоков питания с различиями в номинальной мощности.



На плате с модульными разъемами из-за ошибки в трассировке вырезаны фрагменты медного полигона. Остается надеяться, что в продаваемых ныне БП это уже исправлено.



Пайка выполнена довольно качественно, претензий по качеству изготовления нет.



Кабельное оснащение позволяет подключить практически любой системный блок, к счастью на этом экономить не стали, как это нередко случалось с недорогими блоками FSP Optima.



Antec Quattro 1000



Симпатичная коробка белого цвета небольших размеров, но содержит внутри себя все необходимое для подключения и использования. С блоком питания поставляется комплект модульных разъемов, сетевой кабель, 4 винтика черного цвета и брошюра с техническими спецификациями.



Cам блок немного увеличенной длины окрашен черной матовой краской и украшен декоративными полосами с надписью 1000. Дизайнер корпуса блока наверняка подсмотрел идею у автомобилистов, и свою задачу сделать блок заметным среди массы серых коробочек он выполнил успешно :).



Охлаждается начинка блока питания одним вентилятором типоразмера 80х80х25мм, что довольно часто встречается среди моделей с мощностью свыше 1 кВт. Также на стенах корпуса имеется перфорация и соты на внутреннем торце. Вентилятор БП ориентирован на выдув воздуха наружу.



Наклейка с параметрами гласит нам о наличии 4 виртуальных каналов +12В, с током каждого до 18А, а также указаны минимальные токи для нормальной работы блока питания, что довольно редко встречается среди производителей. Максимальная мощность по низковольтным каналам (+5 и +3.3В) допустима до 200Вт, а +12В выдерживает до 840Ватт нагрузки. Как известно Antec сам разрабатывает и производит большинство своих блоков питания.



Также на задней части имеется 5 разъемов для подключения отстегиваемых кабелей питания видеокарт (до двух PCI-E разъемов) и накопителей и периферии, помимо имеющихся основных несъемных кабелей.



Каждый кабель убран в нейлоновую оплетку, а также имеет ферритовое колечко возле разъемов к потребителям. Кабели для видеокарт имеют 8-контактные разъемы с отстегиваемой частью, для сохранения совместимости с старыми 6-контактными разъемами.



Как и все другие источники питания подобного класса, имеется активный корректор коэффициента мощности, а его массивный дроссель PFC намотан многожильным проводом, также применен один конденсатор с номинальной емкостью 560мкФ при напряжении работы 450В, две диодные сборки установленные на собственных небольших радиаторах с колечками из феррита на выводах. Блок использует один силовой трансформатор, помимо маленьких трансформаторов для дежурного напряжения. Большинство внутреннего пространства внутри блока питания занято массивными анодированными радиаторами из алюминия.



На одном из радиаторов смонтирована дочерняя платка с контроллером оборотов вентилятора и шунтами для канала +12В. Шунты служат для разделения канала на виртуальные и замера тока потребления по каждой из разделенных линий. В выходных цепях фильтрации используются конденсаторы с расширенным температурным диапазоном до +105°С.



К сожалению, из-за плотности монтажа и необходимости сохранения товарного вида разглядеть маркировку полупроводниковых диодов и транзисторов не представилось возможным. Блок оснащен следующими кабелями, включая отключаемые. Вполне достаточно для подключения практически любой конфигурации.



Floston Energetix 1050



Внутри картонной коробки находится презентабельного вида чемоданчик с замками и фирменной символикой Floston. Также на коробке указаны основные нагрузочные параметры блока питания, что может облегчить задачу выбора. После покупки блока чемодан может быть весьма полезным приобретением в хозяйстве, к примеру, лабораторный ноутбук с 14” экраном, словно родной ложится в чемодан, и еще остается достаточно места положить немного легких вещей и папку с документами. Замки, конечно, открываются одним поворотом корявого гвоздя, но все-таки никто другой не продает блоки питания в подобной «упаковке».



Для предотвращения повреждения во время транспортировки все содержимое чемодана зафиксировано формой из пористого материала.



Кроме самого блока питания комплектация заключается в следующем:

• Металлический чемодан с двумя ключами
• Наплечный ремень для транспортировки
• Кабели для периферии
• Сетевой шнур
• 5 цветных хомутиков
• Винты для крепежа БП
• Краткое руководство пользователя.



Блок питания имеет вполне стандартные размеры с глубиной 180мм. Забор воздуха происходит с помощью большого вентилятора типоразмера 135мм. Блок имеет одну +12В линию, разделенную на четыре виртуальных, несмотря на наличие двух трансформаторов на плате. На наклейке имеется небольшая неточность, если сложить максимальную мощность по каналам +3.3, +5 и +12В то итоговая цифра будет равна 1024Вт, но производитель указывает 1014Вт. Куда запропастились 10Ватт, непонятно.



Подключение компьютерных комплектующих осуществляется при помощи трех несъемных разъемов и группы разъемов распространенного типа MiniFit для модульных кабелей.



Для подключения производительных видеокарт предусмотрено четыре кабеля с разборным разъемом 6+2, соответствующим современным требованиям PCI-Express. Для накопителей и прочей периферии также имеются 5 кабелей с разъемами SATA и PATA.



Всего на задней панели блока питания имеется 12 разъемов, причем все они одинаковые, и при подключении следует быть внимательным и не ничего не перепутать. Для упрощения задачи сборки и подключения кабели для подключения видеокарт имеют красный цвет разъемов, а периферийные – черный.



В данном блоке питания имеется та же неприятная особенность, отмеченная еще в блоках Topower. Разъемы для модульного подключения расположены слишком близко, и отключить ненужный разъем расположенный между двумя подключенными становится весьма проблематично. Кроме этого, два из четырех разъемов питания видеокарт очень свободно подключались к тестовой GeForce 8800 GTS, в одном из случаев видеокарта даже не определила подключенный кабель. Решилось это поджатием контактных ламелей внутри кабеля.



Демонтировав крышку с вентилятором можно увидеть внутреннее устройство блока питания. Алюминиевые радиаторы выглядят значительно менее массивно, по сравнению с блоком Enermax. Оребрение радиаторов горизонтальное, хотя в блоке установлен только один вентилятор. Использование вертикально ориентированных ребер было бы более предпочтительным.



Установленный на дочерней плате контроллер APFC соседствует с двумя конденсаторами емкостью 330мкФ, с номинальным напряжением 420В. К сожалению, температурный диапазон использованных конденсаторов TEAPO ограничен величиной +85°С. Спаренный диодный мост из двух сборок GBJ2506 оснащен небольшим радиатором, дополнительно крепящимся к основному радиатору.



В качестве ключей используются CoolMOS FETы 32N50C3 в корпусе TO-247, каждый из которых рассчитан на ток до 32А (20А для температуры 100°С).



Печально выглядит монтаж некоторых компонентов - качество изготовления откровенно хромает. Припой на контактах полностью отражает принцип «кашу маслом не испортить, чем больше, тем лучше», а компоненты на плате установлены с легко заметными перекосами. Неудивительно, если вдруг процент брака этих блоков окажется значительным. В составе выходных выпрямителей используются сборки из двух диодов Шоттки, полностью аналогичны примененным сборкам в Enermax, 4045 и 4060. Конденсаторы на выходе линий питания имеют температурный диапазон до +105°С.



На дочерней плате с супервизором питания SiMI PS223 (супервизор - схема, следящая за параметрами выходных напряжений и отвечающая за защиту нагрузки) был поврежден движок подстроечного резистора, межплатный разъем имел два выкушенных контакта, и кое-как припаянные два конденсатора.



Не забываем, что на обзор попал самый старший и наиболее дорогой блок питания от производителя. Плата с модульными разъемами словно купалась в воде, на винтах выступила ржавчина (!), а места пайки проводов окислились.



Единственный вентилятор, без каких либо моддерских подсветок и блестящих лопастей, произведен YLTC и имеет маркировку DFB132512H. Скорость вращения крыльчатки традиционно регулируется контроллером блока питания, а температура электронных компонентов отслеживается при помощи термистора, закрепленного между ребрами одного из радиаторов.



Печатная плата с обратной стороны имеет резиновые стойки-ноги для предотвращения замыкания контактов на металлический корпус. Один из токовых шунтов непривычно расположен на обратной стороне платы. На лицевой стороне не хватило места? Справедливости ради, отметим, что все огрехи при производстве данного экземпляра не сказались на работоспособности устройства.



Кабельное оснащение вполне традиционно, разве что SATA кабели могли бы сделать подлинее.

Tagan BZ 1100 ESA

Уже по информации на сайте видно, что блок питания базируется на платформе Topower, как и многие другие блоки питания продаваемые под маркой Tagan. Модульный блок питания мощностью 1100Вт оснащен крупным вентилятором с подсветкой и испрещен логотипами и наклейками некоей ABS Labs. Поиск в интернете сразу привел на сайт ABS Labs, американского системного интегратора, собирающего высокопроизводительные системы для геймеров и энтузиастов.



Несомненно солидно выглядящий блок производит внушительное впечатление. Прежде всего, мощные невиданные ранее в БП разъемы для подключения съемных кабелей сразу приковывают к себе взгляд. В целом же все традиционно, темная прочная матовая поверхность, большой и тяжелый блок, с массой украшений и логотипов. Еще бы, за такие то деньги, любой каприз :). Также суффикс ESA указывает на наличие специального микроконтроллера служащего для сообщения состояния и управления работой блока питания централизованно, средствами системной платы и специального программного обеспечения, согласно доктрине NVIDIA ESA



На роскошной металлической пластине с маркировкой указано наличие целых шести линий +12В с ограничением по каждой 20А. Однако настоящий суммарный канал +12В в блоке питания способен выдать только 80А, итого 960Вт мощности. Каналы +5 и +3.3В довольствуются максимальной суммарной мощностью 170Вт, чего более чем достаточно для любого современного компьютера. +5Vsb дополнительно умощнена до 6А, что позволяет без опаски подключать массу прожорливых USB-устройств в ждущем режиме к ПК. UL-код производителя хоть и указывает на Tagan, но мы то знаем откуда растут ноги и действительный производитель платформы Topower.



Разъемы для съемных кабелей выполнены в стиле Topower, то есть полностью отличными от негласно общепринятых MiniFit. Кроме того каждый разъем оснащен кольцом из прозрачного пластика, которое интенсивно подсвечивается разноцветными светодиодами. Видимо чтобы владелец блока питания не заблудился в потемках компьютерного корпуса и видел куда он попадает кабелями :).



Один вентилятор типоразмера 135х135х25мм оснащен прозрачной крыльчаткой, а его двигатель рассчитан на номинальный ток 0.7А при напряжении +12В. Таховывода традиционно нет, поэтому мониторинг скорости вращения оборотов без модификаций просто осуществить не получится.



Все кабели оснащены мягкой пластиковой оплеткой, а силовые кабели для питания видеокарт дополнительно имеют ферритовые кольца, теоретически снижающие уровень высокочастотных помех. Однако на практике, толку от этих колец нет, т.к. как конверторы питания на видеокартах отлично справляются с подавлением пульсаций. Также встретились и нетрадиционные для компьютерного БП разъемы – это небольшой 4-контактный разъем, являющийся USB-кабелем для подключения к материнской плате, а также мощный кабель заземления с концевиком под болт. К сожалению, протестировать возможности управления с использованием инструментария NVIDIA ESA не удалось, так как NVIDIA System Utility отказалась работать на используемой операционной системе Windows 2003 64bit.



Cам контроллер выполнен на отдельной дочерней платке, смонтированной на задней стенке с помощью винтового крепления к вентиляционной решетке. Такое быстрое и не очень аккуратное решение видимо связано с желанием скорее выпустить изделие с данной новой технологией. Также спешку выдают перемычки установленные на плате контроллера.



Основная плата с трассировкой проводников на двух сторонах размещает все силовые элементы. В центре расположены два крупных трансформатора, и один меньший, для преобразования дежурного напряжения. Два конденсатора больших емкостью по 1000мкФ каждый рассчитаны на напряжение 200В и температуру +85°С. Диодный мост оснащен собственным радиатором. Для стабилизации напряжений +12 , +5 и +3.3В применены независимые раздельные дроссели и диодные сборки, что давно уже обычно для решений подобного уровня и стоимости. Также установлены небольшие дочерние платы с ШИМ совмещенным с АPFC-контроллером, контроллером мониторинга и защиты.



Монтаж выполнен плотно, поэтому разглядеть наименования ключевых компонент не представилось возможным, а терять товарный вид было нежелательно. На обратной стороне платы видны подключения контроллера ESA с помощью проводов к основным выходным каналам, а также мощные перемычки земли. В целом пайка аккуратная и не вызывает нареканий.



Модульная плата с разъемами непривычно оснащена электролитическими конденсаторами с емкостью 1000мкФ и рабочим напряжением 16В. Это позитивно должно отразиться на уровне пульсаций на линиях. Тем интереснее, практическое тестирование в конце статьи покажет насколько эта мера выделит блок по сравнению с конкурентами.



Данный блок имеет одно из самых богатых оснащений кабелями, уступая разве что таким известным моделям как Enermax Galaxy DXX, PC&P Turbocool и серверным устройствам.



Результаты тестирования и итоги



Методика проведения тестов уже описана в статье «Методика тестирования блоков питания» Результаты тестирования для наглядности и удобства отображены в виде небольшой таблицы, а также приведены анимированные графики КНХ. Также можно открыть статические развертки каждой КНХ просто нажав мышкой на анимацию, если вдруг читатель захочет изучить детально поведение каждого блока. В ячейках с измеренным напряжением и уровнем шума фигурируют 2 цифры, разделенные косой чертой. Цифра слева – величина, которая была измерена при постоянной нагрузке 35 Вт, а правая – при полной нагрузке на блок. Для контроля и измерения уровня пульсаций использовался 4-канальный осциллограф Tektronix 2246-1Y, с шириной полосы пропускания до 100МГц, чего достаточно для наблюдения любых помех, возможных внутри схем БП.



Все блоки без перебоев отработали суточный тест на полной номинальной мощности, что позволяет с большой долей вероятности утверждать о соответствии указанной номинальной мощности реальности. Все блоки питания имеют температурный контроль скорости вращения вентилятора, шум от вентиляторов приемлем для пользователя, хотя и ощутим при полной нагрузке. Перейдем и изучению графиков КНХ.



У FSP используется групповая стабилизация напряжений. Это мы сразу и увидели при кросс-нагрузочных тестах. Напряжение +12В сильно снижалось при сильной нагрузке, там где особенно важно было удерживать напряжение стабильным. В итоге из мощности 864 Вт на которые блок питания рассчитан по паспортным данным получили только около 700, при допуске, который актуален для оверклокеров и энтузиастов (3%). При большей мощности нагрузке весьма вероятно возникновение сбоев в работе ПК. Неважно себя проявил и канал +5В, при малой нагрузке напряжения сильно завышались, находясь на границах допустимых величин по стандарту ATX. Каналы +12V3 и +12V4 проявили себя неплохо, в реальном компьютере именно к этим линиям стоит подключать видеокарты.



У Antec Quattro тоже некоторые нестабильности в работе, выразившиеся в виде больших помех на каналах +3.3В и +5В при больших нагрузках на эти каналы. Это видно на графиках как разбросанные хаотически массивы точек различного цвета. Если же учесть, что в современных компьютерах нагрузка на эти напряжения мизерна, то во всех остальных диапазонах, вплоть до полной мощности 840Вт по +12В мы наблюдаем четкую работу, с максимальным отклонением напряжений не более 3% в граничных областях. На полной мощности же блок и вовсе вложился в 1%.



График снятый у блока питания Floston демонстрирует качественную стабилизацию на всех каналов, с максимальным разбросом отклонения не более 3%. Если бы не качество изготовления блока, то можно было бы смело рекомендовать блок к покупке, особенно учитывая невысокую стоимость.



Блок питания Tagan BZ 1100 ESA практически везде соответсвовал стабильной работе на границе 1-2% отклонения. Подвело только напряжение по каналу +3.3В, которое сильно завышалось при небольших нагрузках на +12В (до 180Вт). Ситуация исправляется в повышением нагрузки по сильноточному +12В, вплоть до полной мощности. Видимо это связано с особенностями использования двух трансформаторов, ведь один из них выдает совместно +3.3 и +12В напряжение, тогда как другой работает с оставшимися +5 и +12В.

По итогам тестирования можно рекомендовать блоки Antec,Floston и Tagan для использования в мощных системах, а вот с FSP следует быть аккуратнее. Если блок будет использоваться в системах с нагрузкой по +3.3 и +5 свыше 60Вт, и с нагрузкой +12В не более 500-600Вт, то Everest 900 можно ставить без опасений. В остальных случаях стоит присмотреть блок другой модели.



Средняя розничная стоимость блоков питания следующая:

• FSP Everest 900W – ~$170
• Tagan BZ 1100 ESA – ~$370
• Floston Energetix 1050 - ~$230
• Antec Quattro - ~$250



Автор - Цеменко Илья

Обсуждение материала ведётся тут
