Стандарты и типы блоков питания

Все продаваемые в рознице блоки питания для домашних и офисных ПК должны соответствовать стандарту ATX версии 2 и более новой. Серверные блоки питания обычно сертифицируются по более жесткому SSI EPS, который принципиально схож с ATX. С конкретными величинами и характеристиками можно ознакомиться, скачав стандарты по ссылкам в конце статьи, а пока рассмотрим несколько ключевых характеристик и их значение. Эта документация предназначается производителям блоков питания для обеспечения совместимости их аппаратуры с общепринятым стандартом. Сюда входят геометрические, механические и, конечно же, электрические характеристики устройств. Каждый из блоков питания для компьютеров должен быть протестирован и отвечать всем требованиям стандартов.

Входные характеристики

Блок питания обязан нормально работать при напряжении в сети 90-140В для сетей 110В и 180-264 для сетей 220В, при частоте от 47 до 63Гц. Напряжение ниже указанных, не должно приводить к повреждению схем блока питания. Пропажа сетевого напряжения на любой период времени, в любой момент работы также не должно приводить к неисправности блока. При включении, ток зарядки высоковольтных конденсаторов не должен превышать номинальные значения входных цепей (предохранитель, выпрямительные диоды и схемы ограничения тока). Существует миф, что более мощный блок питания потребляет больше мощности из розетки, в сравнении по сравнению с маломощным дешевым аналогом. В действительности, часто имеет место обратная ситуация. Каждый блок имеет потери энергии при преобразовании сетевого напряжения в низковольтное постоянное, потребляемое компонентами компьютера. КПД (коэффициент полезного действия, или эффективность) современного дешевого блока обычно колеблется около величины 65-70%, тогда как более дорогие модели могут обеспечивать эффективность работы 85% или даже лучше. Например, подключив оба блока к нагрузке 200 Вт (приблизительно столько потребляет большинство компьютеров) получим потери 70 Вт в первом случае, и только 30 Вт во втором. 40 ватт экономии при ежедневной работе компьютера по 5 часов в сутки и 30-денному месяцы помогут сэкономить 6 кВт на счете за электроэнергию. Конечно, это мизерная цифра для одного ПК, но если взять уже офис на 100 компьютеров, то цифра может оказаться заметной. Также стоит учесть, что эффективность преобразования разная при разной мощности нагрузки. А раз пик максимального КПД приходится на 50-70% диапазон нагрузки, то практического смысла в приобретении БП с двукратным и более запасом мощности нет. Эффективность работы должна превышать 70% для полной нагрузки, и 65% для 20%-ной нагрузки. При этом рекомендованная эффективность как минимум 75% или лучше. Существует добровольная система сертификации для производителей, известная как Plus 80. Все источники питания принимают участие в этой программе имеют эффективность свыше 80%. На данный момент список участников-производителей в инициативе Plus 80 включает больше 60 наименований.

Напряжения и токи

Одна из ключевых характеристик - уровень напряжения по каждому из каналов блока питания. Современны блоки питания ATX выдают напряжения +12, +5, +3.3 и -12В, а также дополнительное дежурное +5В и несколько дополнительные сигнальный линий. Если отклонение напряжения ниже чем 5-10% порог, значительно увеличивается вероятность появления сбоев в работе компьютера, или спонтанное пере загрузки во время загрузки на процессор либо видеокарту. Слишком высокое напряжение негативно сказывается на тепловом режиме работы преобразователей напряжения на материнской плате и платах расширения, а также способно вывести из строя чувствительные контроллеры винчестеров, или вызвать повышенный износ. В лояльном ATX Power Supply Design Guide по каналу +12В допустимо 10% отклонение при пиковой нагрузке, однако напряжение по каналу +12V2 (который обычно предназначается для питания процессора), не должно снизиться ниже +11 В. Однако на практике часто уже даже 11.6В вызывает сбои в работе видеокарт. Не менее важным является и контроль импульсных помех (пульсаций) напряжения на каждой из линий. Допустимые рамки описаны в стандарте как обязательные, согласно стандарту SSI EPS 2.91 PSDG. Источниками пульсаций обычно являются схемы преобразователей внутри самого блока питания, а также мощные потребители с импульсным характером потребления, такие как процессоры, платы обработки трехмерных изображений, жесткие диски

Узлы защиты от повреждений

Блок питания должен иметь схемы защиты, которые отключат основные выходы при нештатных ситуациях. Защита должна блокировать повторный запуск к повторному появлению сигнала включения на проводе PSON. Защита от перегрузки по току (Over Current Protection, OCP) обязательный для линий 3.3 5, 12 -12, 5(дежурное) минимальный порог срабатывания - 110%, максимальный 150%. При перегрузке блок обязан выключится и не включаться до появление сигнала включения. Защита от перенапряжения (Over Voltage Protection, OVP) также обязательна и должна отслеживаться внутри самого источника питания. Напряжение никогда не должно превышать указанные в стандарте в любой момент времени. Защита от перегрева (Over Temperature Protection, OTP) блоков питания не является обязательной функцией, потому весьма важно соблюдать условия эксплуатации источников питания в тесных корпусах или в местах с ухудшенной вентиляцией. Максимальная температура воздуха во время работы не должна превышать 50°С. Защита от короткого замыкания (Short Curcuit Protection, SCP) - является обязательной для всех блоков питания, проверяется кратковременным подключением силовой шины между каналами и землей блока питания.

Кабели и различные разъемы

Современные блоки питания оснащаются рядом кабелей со стандартными разъемами, которые описаны в стандартах ATX и EPS. Материнская плата подключается 24-контактным (ранее был 20-контактный) разъемом с двухрядным расположением контактов, стандарта MiniFit. Конвертор напряжения питания процессора использует отдельный канал для питания, и оснащается 8\4-контактным разъемом MiniFit. Видеокарты используют кабели с напряжением +12В, с 6-ти и 8-ми контактными разъемами такого же типа, как и процессорный. SATA-устройства используют свой собственный проприетарный разъем с напряжениями +5, +3.3 и +12В. Периферийные устройства и старые накопители довольствуются давно существующими 4-контактными Molex с напряжениями +5 и +12В. Многие производители упаковывают кабели в нейлоновую оплетку, которая аккуратно выглядит и более удобна. Иногда доходит и до крайностей, как у Topower с толстыми экранированными кабелями с пластиковой трубке, или до черных одноцветных шин как у блоков Ultra. Также модно делать кабели отключаемыми от блока питания, что якобы удобнее и позволяет избавиться от пучка просто свисающих от БП проводов. Но, во-первых, удобство спорно, хотя бы из-за плотности, с какой расположены разъемы для подключения модульных кабелей, да и большой возможности воткнуть кабель не в свой разъем, например подключив жесткий диск к разъему питания видеокарт. Хорошо если защита в блоке питания сработает раньше, чем сгорит винчестер, а если нет? А во вторых, часто меняют комплектующие и кабели в компьютере разве что энтузиасты-оверклокеры и заядлые игроки, проводящие апгрейд каждый месяц. К тому же модульные разъемы хоть и несильно, но ухудшают электрический контакт, появляется еще один узел, где возможен плохой контакт или замыкание, разъемы стоят денег и удорожают монтаж блока.

Системы охлаждения блоков питания

Почти все блоки питания оснащаются вентилятором для активного охлаждения компонентов внутри корпуса. Кроме этого, вентилятор также выбрасывает подогретый воздух внутри корпуса компьютера наружу в окружающую среду. Большинство современных источников питания имеют вентилятор размера 120мм, расположенный на нижней стенке кожуха. Все чаще встречаются модели с вентилятором 135 или даже 140 мм, благодаря чему можно добиться снижения уровня шума при сохранении эффективности охлаждения. Однако в старших мощных (более чем 700 Вт) моделях, как и раньше, применяется вентилятор типоразмера 80х80мм в задней торцевой стенке. Возможно также вариации с использованием разного расположения вентилятора, или применением нескольких вентиляторов. Почти все блоки оснащены схемой динамического управления оборотами вентиляторов, в зависимости от температуры внутри БП (чаще всего температуры радиатора с диодами стабилизатора). Некоторые производители рассчитывают и указывают мощность блока питания при сниженной температуре 25°С, или даже 15°С, и попытка нагрузить указанной мощностью подобный прибор при повышенной температуре окружающей среды может привести к неприятному финалу и порчи комплектующих и самого блока питания. Это именно тот случай, когда примечание шестым пунктом снизу имеет значение.

Стенд для тестирования

Для проверки соответствует ли любой экземпляр блока питания рекламным заявлениям производителя, специально для обзоров был спроектирован и изготовлен испытательный стенд. Итоговый прибор, сравнявшись по стоимости с топовыми процессорами, в какой-то мере является микрокомпьютером, способным в автоматическом режиме проводить измерения всех каналов напряжения, отслеживать действующие на линиях токи и проводить всесторонние тесты узлов БП. Основные возможности стенда таковы:

" Включение\отключение блока питания, замер длительности включения\отключения блока
" Непрерывный мониторинг напряжений на всех каналах блока питания
" Непрерывный мониторинг токов на всех силовых каналах блока питания (кроме -12В)
" Непрерывное слежение за температурами внутри стенда и на выходе из БП
" Возможность подключения осциллографа, для замера пульсаций и слежения за шумом
" Отслеживание и защита от повреждений при аварийных ситуациях
" Возможность снятия кросс-нагрузочных характеристик и оценка по каждому основных напряжений.
" Приближенные к реальным условиям использования БП в ПК профили тестирования
" Гибкие возможности расширения и поддержка дополнительных модулей
" Модуль измерения характеристик электросети (сетевое переменное напряжение, частота и ток)
" Интерфейс для связи и управления к компьютеру USB 2.0
" Поддержка операционных систем Windows 2000/2003/Vista, включая 64-бит версии.
" Автономное сетевое питание от электросети 220В 50Гц
" Переносимость и небольшие габариты устройства.

Стенд имеет 8 каналов нагрузки, полностью управляемые, и способны потреблять ток более 30 ампер. Так как нагрузка стенда построена с использованием мощных полевых транзисторов, точность и возможности установки тока потребления легко варьировать в широких пределах. Шаг задания тока на всех каналах - 50мА, но при тестах в ручном режиме используются более большие шаги. 6 каналов подключены к различным разъемам с напряжением +12В, 1 канал создает нагрузку на +5В, и еще один - на +3.3В. Также имеется неуправляемый канал +5Vstb создающий нагрузку 1.5А, неизменную во время всех тестов, и канал для создания нагрузки 0.3А на линии -12В. Суммарно испытательный стенд позволяет тестировать блоки питания с мощностью до 1700Вт, при температуре окружающей среды не выше +25°С. Одна только мощность потребляемая вентиляторами достигает величины 80Вт по каналу +12В, поэтому стенд питается от собственного автономного блока питания.

Все вентиляторы снабжены защитными решетками, чтобы защитить оборудование и любопытствующих от травм, поскольку мощный вентилятор с агрессивными лопастями подобен мясорубке. Шум от работающего на полной мощности стенда легко заглушает даже самые громкие системы охлаждения видеокарт и процессоров. Поэтому на данный момент никаких оценок и замеров шумности тестируемых блоков не проводится. Итоговая упрощенная схема подключения испытуемого блока питания представлена на рисунке

На рисунке отображены только два провода на блок нагрузки, однако на самом деле их двадцать, так как одновременно подключаются все имеющиеся каналы и линии. Во время начальных испытаний стенд был смонтирован на монолитном алюминиевом радиаторе 500х122х38 мм.

В дальнейшем, для приближения тестовых условий работы изучаемого БП к реальным условиям использования внутри компьютера весь стенд собран внутри серийного компьютерного корпуса Thermaltake Soprano RS 100, с учетом модификаций шасси для крепления блоков стенда. Ведь в реальном компьютере, блок питания работает в сложных тепловых режимах, когда мощный процессор и видеокарты довольно значительно подогревают воздух внутри корпуса, а вентилятор блока питания уже горячим воздухом обдувает узлы блока питания. Тесты же блока питания вне корпуса не учитывают этого, и блоки работают в тепличных условиях даже при полной мощности нагрузки. В нашем стенде испытуемый блок питания устанавливается в заводское монтажное место, расположенное сверху слева, согласно стандарту АТХ. Подключаемые кабели от блока питания выводятся наружу к плате с разъемами через отверстие в крыше корпуса. Такой подход позволяет быстро менять схему подключения нагрузок, контролировать нагрев кабелей, подключать измерительные приборы для дополнительного контроля.


В нижней части, там, где в компьютерах располагаются системная плата с процессором, видеокартой и винчестеры в стендовом корпусе закреплены три массивных радиатора из алюминия, с установленными модулями нагрузок. На верхнем из них расположены нагрузки каналов +3.3 и +12V6, на среднем - три канала +12V1, +12V2, +5, а на нижнем оставшиеся +12V3, +12V4, +12V5 и дежурное +5Vstb. Радиаторы во время работы на полной мощности сильно разогреваются, вплоть до температур +100°С. Для охлаждения использовано шесть мощных вентиляторов типоразмера 120х120х38мм, со скоростью вращения крыльчатки около 4000-5000 оборотов в минуту, которые продувают весь корпус. Для защиты от перегрева в наиболее горячих точках установлено несколько температурных датчиков, которые непрерывно опрашиваются микропроцессором стенда.

Микропроцессорный модуль построен на базе 32-битного микроконтроллера с архитектурой ARM7, имеет 16 каналов АЦП, таймеры, 256КБ флеш-памяти для программ и большое количество различных интерфейсов. Для установки тока по каналам применяется 8-битный ЦАП на 8 независимых каналов и модули усиления и фильтрации помех. Ряд светодиодов на плате индицируют состояние устройства, наличие напряжений, а также текущие режимы работы. Благодаря наличию портов отладки функционал и код программы может быть быстро изменен с помощью персонального компьютера и среды разработки.

Силовая плата с разъемами служит для подключения разъемов от блока питания к нагрузочным модулям, а также для мониторинга величин. Напряжения измеряются в точке подключения кабеля к нагрузке. На плате установлен 24-контактный разъем, 4 разъема PCI-Express с 8 контактами, один 8-контактный разъем под кабель питания процессора и восемь стандартных 4-контактных молексов. На каждом канале установлен дополнительно высокочастотный экранированный разъем SMA для подключения измерительный пробников, а также емкости, предусмотренные по стандарту для тестовых испытания (10мкФ танталовый и 0.1мкФ керамический).

Контролем сетевого напряжения поступающего на испытуемый блок питания, а также замером потребляемого активного и реактивного токов занимается отдельный модуль, питаемый от электросети автономно. Модуль имеет собственный RS-232 порт для связи с главным микроконтроллером, жидкокристаллический индикатор для отображения текущего значения мощности, а также высокоточные АЦП и ИОН. На плате установлены также цепи защиты от перегрузки, во избежание перегрева и возгорания.

Для контроля возможно подключение знаково-цифрового индикатора со стандартным контроллером Hitachi HD44780 , либо совместимым аналогом. Электроника стенда связана с нагрузкой мощными толстыми проводами в прочной изоляции с хвостовиками под винтовой монтаж. Ведь ток потребляемый нагрузками только по каналу +12В может достигать 150 (!) ампер при полной мощности. Сварочные аппараты нередко рассчитаны на меньший ток.

Каждый из полевых транзисторов, используемых в нагрузке, способен рассеять 480Вт, при условии соответствующего теплоотвода от корпуса. Максимальный ток работы примененных FB180SA10 достигает 180А, при напряжении 100В. В импульсном режиме этот ток еще выше, поэтому запас по прочности у использованных компонент многократный, что значительно повышает надежность испытательного стенда. За все время работы установки и тестов более тридцати различных блоков питания примененная элементная база функционировала безукоризненно.

Для управления работой стенда было специально разработано программное обеспечение с графическим интерфейсом под операционные системы семейства Windows 2000/2003 Server. Программа служит для задания параметров тестов, с возможностью как ручного управления, так и запуском автоматических программ и тестов. Мониторинг напряжений и токов выполняется непрерывно по запросу управляющей программы, а слежение и защита по температурным показателям микроконтроллер стенда выполняет полностью автономно, сообщая программе только текущие значения. При первом подключении стенда к компьютеру стандартным периферийным USB-кабелем Windows находит новое устройство и предлагает установить драйвер. После установки драйвера стенд полностью функционален.

После запуска и настройки программы управления на заданный порт и скорость связи можно увидеть главное окно. Здесь же находятся регуляторы для установки тока по каждому из независимых каналов нагрузки, отображается текущее и расчетные величины мощности и тока, действующая мощность на выходе тестируемого блока питания, мощность на входе БП, эффективность работы, сетевые напряжение, ток и частота, 4 температуры с датчиков стенда, а также 2 скорости оборотов вентилятора. Для замера оборотов применяются бесконтактные оптические датчики оборотов. Также имеется таймер, считающий время, которое пробыл блок питания во включенном состоянии. Приблизительный вид главного окна может быть следующим:

Очень удобны для оценки качества стабилизации, так называемые графики кросс-нагрузочных характеристик (КНХ) блока питания. Они представляют собой трехмерный массив данных, где по оси Х (горизонтальная) отмечены величины суммарного тока нагрузки по +12В, по Y(вертикальная ось) отражает величину суммарного тока по +5 и +3.3В каналам, а сами точки в глубину отражают величину отклонения измеренного напряжения от идеального. График для каждого напряжения измеряется и строится отдельно, таким образом, количество графиков равно количеству каналов у блока питания. Для наглядности и удобства каждый график отражает отклонение по точкам с помощью цвета, от -5% (темно-синий цвет точки) до +5% (темно-красный цвет). Отклонения не более 1% отображаются оттенками зеленого, превышения напряжения на 2-3% - оттенками красного и желтого, а понижение ниже идеального на 2-4% - голубыми цветами. Выражаясь более простым языком, чем "зеленее" график, тем меньше погрешности в стабилизации блока питания, тем ближе его напряжения к идеальным +12.0, +5.0, +3.3В. Напомним, по стандарту ATX 2.3 блок обязан укладываться в 5% допуск по напряжению, а по более жесткому серверному SSI EPS v2.91 - в 3% величину отклонения. Качественный блок с раздельной стабилизацией по каналам имеет примерно такой график:

Некачественные блоки обычно похожи на радугу разукрашку на графиках КНХ. В различных комбинациях токов и напряжений такие изделия то превышают допуски стандарта, выдавая слишком высокое напряжение, то наоборот, слишком занижают напряжения, также нарушая требования.

Кроме того КНХ позволяет увидеть, в каких комбинациях нагрузочных токов блок работает неустойчиво, либо вообще не способен функционировать. Не секрет, что некоторые мощные блоки питания даже не стартуют, если на определенных каналах нет минимально необходимой нагрузки. С этим сталкивались владельцы современных блоков питания при попытке их подключить к устаревшим ныне системам на базе платформ Socket 478, Socket 462 и подобных. Снятие же КНХ без стенда, в ручном режиме заняло бы не один месяц работы даже для одного блока питания, не говоря уже о каком-либо тесте нескольких блоков питания. Ведь установку всех токов стенд проводит меньше чем за 250 микросекунд, а оператору-человеку потребовались бы минимум минуты, чтобы только выкрутить все регуляторы на нагрузках на нужные значения, и еще потратить массу времени и сил на запись результатов измерения и занесения их в таблицу точек. Стенд с процессорным управлением же справляется с построением уже готовых шести графиков КНХ для блока питания мощностью тысячу ватт за 18 минут. Все последующие материалы-тесты и обзоры блоков питания будут использовать описанные в текущей методике стенд и оборудование для проведения всех тестов. По мере обновления и усовершенствований материал будет дополняться и расширяться. На данный момент собранный и готовый к использованию экземпляр испытательного стенда возможно приобрести в облегченной конфигурации для нужд испытаний и тестирования блоков питания, для чего достаточно связаться с автором. Описанный в текущей статье прототип используется уже более года и зарекомендовал себя как надежный и удобный инструмент для оценки параметров импульсных блоков питания.

Благодарности и ссылки

X12V Power Supply Design Guide, version 2.2
SSI EPS Power Supply Design Guide, version 2.91
cyclone, за предоставленные возможности и посильную помощь
iZerg, за ценные рекомендации и бесценный опыт
J-34, за поддержку в создании прототипа
А также компании ATMEL, ALTERA, Intel, Tektronix, International Rectifier за отличные изделия.


Автор - Цеменко Илья

Обсуждение материала ведётся тут

Английская компания HIPER известна, в первую очередь, своими высококачественными блоками питания. Однако, как и любой здравомыслящий изготовитель, HIPER стремятся расширять ассортимент предлагаемых товаров: под этой маркой продаются очень удачные клавиатуры, весьма популярные у сборщиков MicroATX-корпуса для медиацентров, а также вентиляторы и даже различные межблочные кабели. Вполне логично было ожидать и появления компьютерных корпусов от HIPER. Их первая серийная модель полноформатного АТХ-корпуса откровенно неожиданно называется Anubis, в честь египетского бога смерти. Логика такого названия непонятна, но мне встречались и более странные имена для IT-продуктов...

В нижнем и среднем сегментах рынка корпусов существует сильнейшая конкуренция между десятками брэндовых поставщиков и неисчислимым количеством полубезымянных тайваньско-китайских заводов. Соваться туда англичанам HIPER, которые всегда отличались достаточно суровой ценовой политикой, изначально было бессмысленно. Зато в топовом сегменте место на рынке найдётся для каждого, кто сможет предложить качественный и оригинальный продукт, независимо от цены: объемы поставок здесь невелики, но маржа сравнительно высокая, до насыщения рынка далеко и, к тому же, выпуск hi-end-товаров позитивно влияет на имидж компании. Так что позиционирование Anubis (ориентирочная цена $250) вполне логично - именно здесь HIPER может быть конкурентоспособен.

Спецификации

Тип: Middle Tower
Слоты 5.25": 6 (внешние)
Слоты 3.5": 4 (1 корзина) + 1 (внешний)
Разъемы: 2 х USB 2.0, Audio-in, Audio-out, Line-in
Габариты: 522(Д) x 202(Ш) x 475(В) мм
Вес нетто: 10,7 кг
Материал: алюминий 6063 T5
Поддерживаемые материнские платы: ATX / MicroATX / FlexATX / ITX
Поддерживаемые БП: ATX / EPS 12V

Упаковка и комплектация

Anubis поставляется в картонной коробке с полноцветной печатью, оформленной в фиолетово-черной гамме.


Комплектация существенно шире, чем это можно ожидать и включает в себя следующие аксессуары:

• руководство пользователя
• все необходимые крепления
• набор Travel PAK
• брелок с эмблемой Anubis и номером, соответствующим номеру на задней стенке корпуса
• щеточку для очистки от пыли

Интересно, что Anubis поставляется без блока питания. Конечно, для дорогих корпусов это норма, но ведь HIPER изготавливает отличные БП… Скажем так – в данном конкретном случае отсутствие БП стало неожиданностью, хотя никак не минусом.

Осмотр, сборка и эксплуатация

Коробка с Anubis оказалась неожиданно тяжелой для алюминиевого корпуса. Причина выяснилась при осмотре: весь корпус выполнен из толстого (3 мм) алюминия, так что вес конструкции составляет более 10 кг. Такая щедрость позитивно сказалась на крепости Anubis - нет никаких намеков на хлипкие соединения, типичные для многих других продуктов. По заявлению разработчиков, корпус выдерживает нагрузку до 100 кг (не только благодаря толщине панелей, но и качественной сварке). И действительно, на него можно сесть сверху без страха за целостность устройства – проверено на практике.


Оценивать дизайн – дело неблагодарное, слишком уж субъективный это вопрос. Лично мне оформление Anubis нравится своей техногенной брутальностью и в то же время лаконичностью линий. В любом случае, выглядит продукт HIPER монументально. Однако, конструктивная реализация не во всем удачна – выбирая этот корпус в качестве основы для ПК, следует понимать, что придется мириться с некоторыми неудобствами и недоработками.

Анодирование в черный цвет выполнено на высоком уровне, хотя стоит заметить, что на покрытии легко остаются жирные отпечатки пальцев, которые придется регулярно протирать.

Начнем с фронта. Отсеки для приводов у Anubis скрыты за массивнейшей алюминиевой дверцей с магнитным замком. Отсутствие какой-либо ручки осложняет процесс открытия, так как замок достаточно мощный и пальцы часто просто скользят по боковине дверцы. При закрытии же раздается громкий звук удара металла об металл – никакой шумоизоляции не предусмотрено, хотя простая резиновая прокладка легко бы решила эту проблему.


Проблема доступа воздуха к переднему вентилятору решена радикально, путем врезки сетчатой решетки с выштампованным лого HIPER в нижнюю часть дверцы. Это хорошая новость. Плохая же состоит в том, что в корпусе за 250 долларов не поставляется сам вентилятор и пользователю придется приобретать его отдельно, а затем продумывать установку в корзине для жестких дисков. Корзина, кстати, рассчитана на установку 4 винчестеров в вертикальном положении.


Кнопки Power и Reset, а также светодиодные индикаторы, два USB-порта и три аудиоразъема (вход, выход и линейный вход) размещены на верхней плоскости корпуса. С точки зрения эргономики, при наличии дверцы во всю высоту, такое решение является самым удачным. К тому же, делает работу с ПК удобнее, если он установлен на полу (для размещения на столе Anubis все равно великоват, а прятать его в ящик компьютерного стола – негуманно, красивые вещи должны быть на виду). Зато не помешало бы добавить к имеющимся еще и разъемы FireWire и eSATA – они не так востребованы, как USB и аудио, но для некоторых пользователей их наличие является важным.


Вообще, рассматривая HIPER Anubis, сразу обращаешь внимание на уникальную верхнюю панель. Она выполнена ребристой, причем площадь рассеивания этого радиатора очень велика. Так как алюминий отлично передает тепло, а нагретый воздух внутри корпуса всегда поднимается вверх – такая конструкция наверняка улучшает терморежим комплектующих. Наличие там же предустановленного 120-миллиметрового вентилятора, работающего на выдув, еще больше увеличивает эффективность охлаждения.


Еще одна инновация – крепление боковых панелей. Не секрет, что даже «барашки»-thumbscrew (не говоря уже об обычных винтах) требуют некоторое время для откручивания, причем для этого нужно иметь доступ к задней стенке корпуса. Да и применяемая в подавляющем большинстве корпусов система направляющих, состоящая из пазов и выступов сверху и снизу боковой панели, тоже оставляет желать лучшего. Инженеры HIPER использовали совершенно другой механизм: два замка-защелки сверху и две подпружиненные клипсы снизу. Крепление получается даже более надежным, чем обычно, и открыть корпус можно буквально за секунду. Единственное «но»: делать это нужно двумя руками, так как замков два на каждую боковину.

Акриловое боковое окно дополнено сетчатой решеткой (такой же, как на передней и верхней панелях). Благодаря такой схеме HIPER удалось обеспечить достаточный уровень электромагнитного экранирования для прохождения сертификации. Пользователь при желании может снять либо решетку, либо акрил с окна – но потеряв гарантию на корпус.


Сзади обращают на себя внимание три детали. Во-первых, закрытые резиновыми заглушками отверстия для вывода шлангов системы водяного охлаждения. Впервые на моей памяти этот элемент появился в Gigabyte Aurora, но я удивлен, что остальные производители не слишком активно подхватили идею. Наличие таких отверстий сильно облегчает вынос наружу радиатора СВО.

Во-вторых, место для крепления вентилятора. Оно есть, причем с возможностью крепления 80-, 92- или 120-миллиметрового вентилятора, а вот собственно кулер в комплекте не поставляется. Таким образом, в штатной комплектации Anubis при трех местах для их установки имеет предустановленным только один верхний вентилятор. Маловато.


В-третьих, небольшая табличка с выгравированным серийным номером корпуса. Элемент эксклюзива, крайне редко применяемый в IT. Такой же номер, как уже было сказано выше, нанесен и на идущий в комплекте брелок.


Внутренняя планировка HIPER Anubis просторна, но незатейлива. Никаких безвинтовых креплений, воздуховодов и «лишних» корзин. Как это оценивать – вопрос субъективный. Я, например, предпочитаю именно простые конструкции, лишь бы места было достаточно для беспроблемного размещения всех компонентов.


Сразу отметим, что как для корпуса такого класса, в Anubis не хватает выдвижного крепления материнской платы. Немного это компенсируется выгравированной разметкой для винтов – не нужно прикладывать материнскую плату, чтобы понять, в какое отверстие надо вкрутить винты для установки ATX-, MicroATX- и других форматов плат.


Собирая систему, мы обнаружили одну глупую недоработку, усложняющую процесс инсталляции комплектующих в корпус. Очень наглядно она видна на фото выше: профиль задней панели выполнен П-образным, с заходом под боковые панели. Так вот, ширина этой боковой части такова, что не позволяет добраться отверткой до… винтов крепления PCI-карт! Конечно, используя барашки, карты можно прикручивать и пальцами, но на наш взгляд, среди всех просчетов конструкции Anubis этот – самый глупый.


Благодаря щедрой длине (больше полуметра), даже при установке очень длинного видеоадаптера вроде GeForce 8800 Ultra, остается достаточно места для шлейфов и коннекторов устройств, размещаемых во фронтальных отсеках. Всего этих отсеков 11: шесть 5.25-дюймовых, один внешний 3.5 дюйма (в самом верху, в современных условиях туда ставится кардридер) и, как сказано выше, 4 посадочных места для жестких дисков в корзине.

Отсек для блока питания расположен на некотором отдалении от материнской платы. Готов поспорить, что инженеры HIPER делали это сознательно, обеспечивая совместимость Anubis с их культовым, но непрактичным БП Type-R HPU-4S730 (который отличается нестандартным размещением модульных разъемов питания устройств). Впрочем, лишние сантиметры пространства не помешают никому, особенно при размещении БП с 120-миллиметровым вентилятором, который будет в таких условиях работать более эффективно.


Одна неприятная особенность выяснилась при инсталляции 5.25-дюймовых устройств. Габариты отсеков таковы, что передние панели DVD-RW-приводов и других устройств, сделанные более широкими, чем установочная шахта, нельзя выровнять заподлицо с плоскостью передней панели корпуса и они остаются выступать, что заметно на фото. Несмертельно, конечно, но неэстетично. Обычно это решается либо увеличением ширины всего 5.25-дюймового отсека (как у Lian Li), либо формированием «ступеньки» на передней панели.

Наконец, пару приятных слов стоит сказать о шумности Anubis. Резиновые прокладки в корзине для жестких дисков гасят вибрацию HDD, аналогичное решение применено и для уменьшения резонации от блока питания. Конечно же, корпус оборудован прорезиненными ножками для дальнейшей виброразвязки. Ну и, наконец, толстые стенки и общая массивность конструкции также способствуют снижению шума от комплектующих. По этому параметру Anubis оказался на высоте.

Конфигурация тестового стенда и методика

Материнская плата: Asus P5WDG2-WS
Процессор^ Intel Pentium Extreme Edition 955
Кулер: Thermaltake Big Typhoon (1200 rpm)
Оперативная память: 512 MB DDR2
Видеоплата: ATI Radeon X800XL 256 MB
Жесткий диск: Seagate Barracuda 7200.8 200GB
Блок питания: Seasonic SS-401HT

Тестирование проводилось в четырех режимах:

Idle: режим простоя;
CPU Burn: запущено 2 копии CPU Burn;
VGA Burn: запущена игра UT2004 с максимально возможными настройками качества;
HDD Burn: запущено одновременное перекрестное копирование двух наборов файлов – каталога из большого количества небольших файлов объемом в 7GB и каталога с фильмами объемом в 40GB с раздела на раздел в пределах одного накопителя.

Для снятия показаний температур процессора и материнской платы применялась программа Asus PC Probe, которая поставляется в комплекте с материнской платой, а для получения значений температур графического процессора и печатной платы видеокарты применялась программа RivaTuner. Температура жесткого диска измерялась с помощью программы HDD Thermometer.
Что касается температуры в комнате проведения теста, то она составляла 23 градуса и на протяжении тестирования не изменялась.
Все показания температур снимались только после того, как их значения полностью стабилизировались.

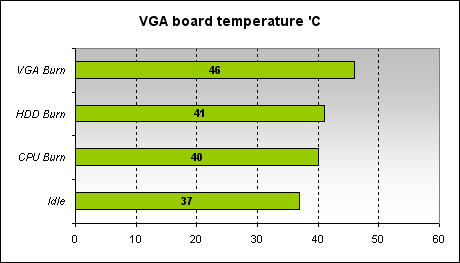

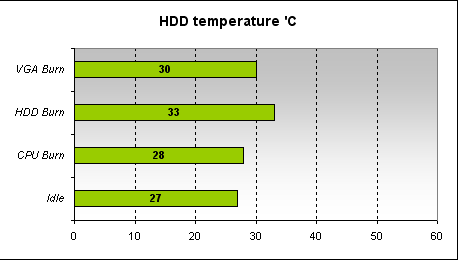

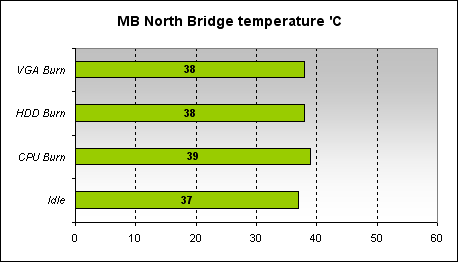

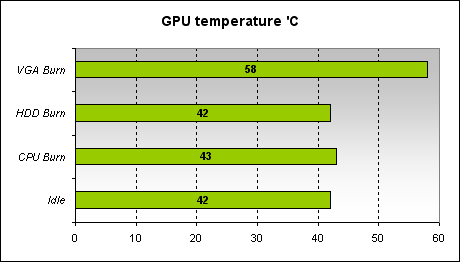

Результаты тестирования

Вердикт

На наш взгляд, причина наличия в конструкции Anubis такого количества недоработок, объясняется двумя взаимосвязанными факторами: множеством нововведений в дизайне и недостатком опыта инженеров HIPER в области создания АТХ-корпусов. Такое ощущение, что разработчики вообще не опирались на опыт других компаний, а рисовали Anubis с нуля. И от того, придумав несколько отличных глобальных решений (ребристая верхняя панель, безвинтовое крепление боковин, окно с решеткой) забыли о мелочах…

Плюсы:

• стильный и необычный дизайн
• очень крепкая конструкция
• много места внутри
• большое количество отсеков для устройств
• отличное охлаждение, в том числе за счет верхней панели
• механизм быстрого открытия боковин
• отверстия для внешнего крепления СВО
• щедрая комплектация
• шильдик и брелок с индивидуальным номером

Минусы:

• маркое покрытие
• всего один предустановленный вентилятор из трех
• неудобно открывать переднюю дверцу, а закрывается она шумно
• плохой доступ к винтам крепления PCI-карт
• отсутствие внешних разъемов FireWire и eSATA
• нет выдвигающегося трэя материнской платы
• приводы не становятся вровень с передней панелью

Нельзя сказать, что первый «блин» у HIPER вышел совсем комом – Anubis безусловно стильный, оригинальный и эффективный в плане охлаждения. В списке плюсов и минусов первых больше, да и сами они весомее, в то время как недостатки производителю легко исправить. Я уверен, что даже в нынешнем виде он найдет своих поклонников (вспомните, что писалось в начале статьи о hi-end рынке). Кстати, для тех, кто еще помнит старые дебаты на эту тему – Anubis является идеальным корпусом для «технических моддеров»: внешне улучшать в нем почти нечего, зато есть большое поле для работы дремелем по исправлению ошибок изготовителя.

Но на месте HIPER я бы сейчас активно занимался «работой над ошибками» - наверняка, другие обозреватели и просто пользователи также отметили недоработки в Anubis. К этим сообщениям разработчикам стоит прислушаться, если они желают действительно закрепиться на рынке компьютерных корпусов.

Корпус HIPER Anubis предоставлен для тестирования компанией Nebesa.


Отзывы по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Введение

Пульт ДУ для современного ПК – уже давно не излишество. С учетом того, что в последнее время в секторе систем, ориентированных на домашнее использование, четко прослеживается тенденция к построению неких универсальных развлекательных центров, ПДУ становится обязательным пунктом комплектации подобных решений. Среднестатистические ПК с пометкой «для дома, для семьи», которые пачками продают в магазинах, мы в данном случае не учитываем – массовый ширпотреб не то что в пульте дистанционного управления не нуждается, он вообще, как правило, мало на что, кроме офисных задач, способен. Однако приобрести медиацентр, с пультом ДУ в комплекте, и дооснастить таковым уже имеющийся ПК – вещи немного разные. Многие довольствуются убогими поделками со смешной ценой и, как следствие, соответствующей функциональностью нередко потому, что попросту не нашли альтернативы.

Собственно о ней, альтернативе, мы сегодня и поговорим. Все, кто в той или иной мере интересуется состоянием дел на рынке медиа-ПК, просто не могли не слышать об АПК iMON, предназначенном для управления персональным компьютером с пульта ДУ. Производится данный продукт компанией Soundgraph. На сегодняшний день доступен довольно широкий модельный ряд устройств этого вендора, отличающихся отличной функциональностью, эргономикой и качественным программным обеспечением.
Флагманская модель iMON VFD, хоть и есть на редкость хорошей – она сочетает в себе аккуратный дизайн и весьма неплохую функциональность, но видимо разработчикам она все же показалась недостаточно презентабельной, что и привело в итоге к появлению iMON Ultra Bay.

Осмотр устройства, комплектация

Рассматриваемый продукт поставляется в довольно большой коробке:


В ней содержится привычный для осведомленных пользователей набор комплектующих:


Отличие от устройства-предшественника только одно – основной блок теперь вдвое больше размером:


Данный факт связан с тем, что в устройстве теперь размещен не только дисплей (который, кстати, стал гораздо информативнее), но и большой набор клавиш для прямого управления медиаплеерами, плюс ручки регулировки громкости и системной навигации. Собственно между основными регуляторами и расположены два ряда кнопок:


Верхний отвечает за быстрый доступ к приложениям для просмотра медиаконтента, (заставить их работать мы так и не смогли – видимо, имеющаяся в комплекте версия ПО их просто не поддерживает, что в целом не удивительно – сэмпл iMON Ultra Bay попал к нам прямо с нашумевшей весенней выставки CeBIT), а нижний отвечает собственно за управление воспроизведением. К его работе тоже есть вопросы – во всяком случае, заставить кнопки управлять Winamp’ом (или наоборот) нам не удалось, хотя медиаинформация из этого популярного плеера отображалась на дисплее исправно. Со штатным Windows Media Player, ситуация обратная – клавиши работают, но данные о треке не отображается. Надеемся, что к появлению iMON Ultra Bay в розничной продаже эти мелкие недочеты исправят. Чуть выше ручки навигации по меню, размещены ИК-приемник и клавиша вызова оболочки iMEDIAN:


Минус в данном случае только один – зона чувствительности у сенсора довольно мала, так что пульт приходится направлять непосредственно на приемник. Это может вызвать ряд осложнений с размещением системного блока – он должен находиться в зоне прямой видимости. Идеальным было бы наличие отдельного выносного датчика, но о таком расширении функциональности в Soundgraph не подумали. Набор разъемов предельно прост:


Пользователю нужно подключить только питание, и клавишу включения питания системного блока. Пульт, традиционный для большинства продуктов семейства, оставили без изменений:


В целом это похвально – рассматриваемый ПДУ является более чем функциональным и удобным решением, к недостаткам которого можно отнести только немного туговатый джойстик управления курсором. Не изменилась и схема подачи питания для устройства – используется громоздкий переходник:


Не самый аккуратный способ получить питание в standby-режиме, но это легко исправить, если под рукой есть паяльник. Еще одно недоразумение – переходник для внутреннего подключения:


Самым странным является то, что панель, предназначенная для внутреннего монтажа, имеет обычный USB-разъем. Но, тем не менее, это все – легко поправимые мелочи, которые лишь немного омрачают общее впечатление от iMON Ultra Bay.

Установка и тестирование

Для установки устройства потребуется минут 15 свободного времени, если делать все аккуратно, и два свободных 5,25” отсека в корпусе:


Работать с Ultra Bay весьма приятно – компьютер при должной настройке просто превращается в аналог обычной стереосистемы. Единственное, что может не понравится излишне ленивым пользователям, - необходимость провести некоторое время за настройкой штатного ПО. Настроить параметры основного блока и пульта ДУ поможет iMON Manager:


В подменю «Установки» можно настроить параметры ПДУ - скорость курсора, приоритеты клавиатура/мышь, и назначить клавиши устройства управления под конкретные операции в любом установленном приложении. Так же можно создать макросы, не привязанные к конкретному приложению, и назначить их на любую клавишу пульта. Единственное, о чем нужно помнить в данном случае – исходная команда клавиши будет заблокирована.
В разделе «Опции» находятся в основном системные параметры (устройство вывода звука, шаг регулировки громкости основной привод) и выбор приоритетных каналов новостей и радио. Здесь же можно разрешить/запретить стороннему ПО использовать драйвера iMON.
В подменю «Утилиты», можно выбрать, какое именно приложение будет запускаться по нажатию клавиши iMEDIAN, определиться с параметрами виртуальной клавиатуры и будильника. Помимо этого, возможна детальная настройка фронтального дисплея:


Выбор настроек более чем богат – тип и размер шрифта, скорость прокрутки текста, значений яркости и контрастности, параметры эквалайзера, и возможность выбора групп выводимой информации – новости, системная информация, почта, дата/время, медиа-контент. В общем, с тонкой настройкой iMON Manager придется повозиться немало времени. Но оно того стоит – в отличие от ПО Media-Center, рассчитанного в основном на недалеких людей, которые с техникой не дружат вовсе, Вы получите заточенную именно под Ваши нужды (и конкретный набор ПО) систему. Это явно стоит тех нескольких часов, которые придется потратить на настройку программного обеспечения. Что же касается тех, кто не хочет этим заниматься, то и тут есть выход – ситуацию спасет мультимедийная оболочка iMEDIAN:


Углубляться в ее возможности не будем – в сети уже есть более чем полные обзоры именно по этому ПО. Отметим только то, что даже для казуалов рассматриваемый продукт будет очень простым и интуитивно понятным в освоении. А если не лениться и потратить чуть больше времени на тонкую настройку программного обеспечения, то в итоге можно будет забыть о таких мелочах, как, скажем, выбор типа субтитров в просматриваемом DVD диске. Система автоматически выберет, например, сочетание русских символов, если они есть, и оригинальной дорожки, просто нужно единожды прописать собственные предпочтения в этом плане.

Вердикт

В итоге оказалось, что iMON Ultra Bay – это хорошо знакомое большинству пользователей по предыдущим представителям линейки устройство. Функциональных отличий от предшественников немного – это только новый блок с более информативным дисплеем, удобными ручками навигации, регулировки громкости, дополнительными кнопками управления медиаплеером и прямого доступа к мультимедийным приложениям. Сути это не изменило – iMON по прежнему остается лучшим АПК для управления компьютером с пульта ДУ, разве что теперь он стал еще немного более удобным в использовании. Радует то факт, что потребитель волен сам выбирать, нужны ли ему все эти дополнения в виде красивых дисплеев и дополнительных клавиш – модельный ряд весьма обширный, и в нем можно найти вариант для любого бюджета.

Плюсы:

• хороший информативный дисплей;
• удобный и функциональный пульт ДУ;
• возможность тонкой настройки ПО;
• функциональная мультимедийная оболочка iMEDIAN;
• приятный внешний вид

Минусы:

• пластиковая фронтальная панель;
• нет сменных панелей наиболее распространенных цветов;
• небольшие огрехи с ПО в нашем случае.

Отзывы, пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Введение

Компания Scythe, известная компьютерным энтузиастам и просто любителям красивых вещей, решила немного расширить ассортимент выпускаемой продукции и добавила в модельный ряд весьма интересный аксессуар – многофункциональную панель KamaMeter. Шаг, вполне ожидаемый – если на подобные устройства есть спрос, то, выпуская такую вещь под уже раскрученным брендом, можно смело ожидать неплохих продаж. Радует и тот факт, что в маркетинговом отделе Scythe хорошо осознают – только одним именем покупателя не привлечь, так что над функциональностью и дизайном новинки они весьма неплохо поработали.

Комплект поставки, внешний вид

Панель поставляется в типичной для продукции Scythe яркой коробке с обилием информации на японском и английском языках:


Размер упаковки довольно большой, но тому есть объяснение – сама панель занимает едва ли треть доступного объема, остальное отведено под сопутствующие аксессуары:

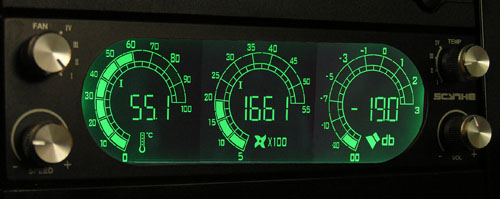

Дизайн выше всяких похвал – оптимальное сочетание здорового минимализма, функциональности и стиля. Основную часть фронтальной панели занимает большой информационный дисплей, а по углам расположились ручки регулировки:


В левой части находятся селектор выходов вентиляторов и регулятор их оборотов, а в правой – ручки выбора температурных датчиков и регулятора громкости:


К вопросу о целесообразности последнего мы еще вернемся чуть позже – уж больно это новшество «притянуто за уши». К электрической части претензий нет, - все выполнено более чем качественно:


Один вход питания, четыре стандартных 3-х пиновых коннектора для подключения вентиляторов и четыре входа для температурных сенсоров – привычный набор для такого типа панелей. Для монтажа устройства в корпусе предполагается использовать первый ряд штатных крепежных отверстий для 5,25" устройств:


А вот винтом в передней части закреплена декоративная накладка. Подобным образом инженеры Scythe решили проблему совместимости панели по цвету с наиболее распространенными корпусами – помимо черной, в комплекте поставки есть еще серебристая и жемчужно-белая:


Кстати, последняя, - довольно большая редкость – уж владельцы белых корпусов хорошо знают, как тяжело найти даже банальный оптический накопитель именно белого, а не сероватого цвета. Еще один плюс такой комплектации – если у вас оригинальный корпус с нестандартным цветовым покрытием, одну из панелей можно безболезненно перекрасить.
Питание на KamaMeter подается с помощью простого переходника:


Второй разъем полностью повторяет обычный, предназначенный для флоппи-дисковода, так что в ряде случаев можно будет обойтись и без него. Радует наличие четырех удлинителей для подключения вентиляторов:


Это сильно упрощает процедуру подключения, ведь далеко не все кулера имеют полуметровые кабели питания. Термопары обычные, «ленточные»:


Наиболее подходящий для использования в ПК тип – их проще всего разместить. Четырех каналов будет вполне достаточно в большинстве случаев – как минимум, температуру всех проблемных мест (VRM, северный или южный мост, жесткий диск и т.д., в зависимости от конкретной ситуации) можно более-менее оперативно отслеживать.
Еще один аксессуар – это специальная планка с переходником, которая предназначена для подключения в цепь стандартного аудиовыхода аппаратного регулятора громкости:


Да простят меня инженеры Scythe – вещь совершенно бесполезная, с точки зрения любого человека, который имеет качественную акустику. Внутренняя разводка сего дополнения реализована крайне плохо. Такими кабелями можно разве что удлинитель для USB порта сделать, но никак не звук – ни малейшего намека на разделение входящей и выходящей линий, плюс полное отсутствие явно необходимого экрана. Если к этому добавить еще и сомнительного качества потенциометр (он, несомненно, хорош для регулировки оборотов вентилятора, но уж точно не громкости звукового тракта), то вердикт будет однозначен – встроенным в KamaMeter регулятором громкости, можно пользоваться только тем, кто использует со своим ПК акустические системы нижнего ценового диапазона. Во всех остальных случаях ухудшение качества звука на слух уже заметно. К сожалению, покупателями таких панелей в основном бывают люди достаточно обеспеченные и на акустика особо не экономящие.
С установкой и подключением никаких проблем – KamaMeter хорошо впишется в дизайн фронтальной панели любого корпуса:


Порадовала и подсветка:


Приятный зеленый свет совершенно не раздражает, но если он вам не по нраву, то нажатием на ручку регулировки оборотов вентилятора можно выбрать другой. Помиимо зеленого, доступны желтый, красный, светло-розовый, синий, темно-розовый и голубой. как говортся - на любой вкус и цвет. Также в устройстве есть режим последовательного перебора всех цветов, только интервалы настолько малы, что создается впечатления мигания экрана. Сам дисплей разбит на три сектора – первый, который отображает показания выбранного в данный момент термодатчика; второй, - соответственно обороты вентилятора. Третий отведен под указатель уровня громкости. Редкое расточительство – там куда лучше бы смотрелась сводная информация – значения оборотов всех подключенных в панели вентиляторов и показания термодатчиков. Но оставим это на совести производителя – в любом случае, при превышении порогового значения по любому из датчиков срабатывает звуковая и световая сигнализация.

Нюансы практического использования

Работать с KamaMeter весьма приятно – все сделано на редкость удобно и даже о просчете с индикатором громкости довольно быстро забываешь, попросту не обращая внимания на его существование. Точность комплектных термопар более чем достойная: от показаний бесконтактного ИК термометра они отличаются всего на градус, что вполне можно счесть погрешностью измерения. Из недостатков можно отметить только два момента – невозможность выставить порог срабатывания сигнализации и низкие значения активации режима тревоги для температурных сенсоров – всего 90 градусов. Это создает ряд проблем при попытке контроля температуры мосфетов VRM: для них температура выше 90 градусов - вполне нормальное явление. Самое печальное, что все не ограничивается просто срабатыванием звуковой и световой (мигание дисплея красным цветом) сигнализации – при длительном превышении температуры в 90 градусов контролер нашей панели просто «подвисает», и в таком случае помогает только отключение питания устройства. Видимо, инженеры Scythe считают, что выше 90 градусов в системном блоке греться просто нечему, как и не нужен более низкий порог ее срабатывания. Оригинальная точка зрения, но боюсь, далеко не все с ней согласятся.

Вердикт

Плюсы:

• Отличный дисплей
• Аккуратный и стильный внешний вид
• Активация сигнализации по факту остановки вентиляторов и превышении 90 градусов в зоне крепления термопары
• Богатая комплектация
• Традиционно высокое качество изготовления

Минусы:

• Невозможность выставить пороговые значения активации сигнализации
• Бесполезная в целом функция регулировки громкости

Несмотря на вышеприведенные недостатки, Scythe KamaMeter является одной из наиболее красивых и функциональных панелей такого типа из представленных на нашем рынке. С учетом довольно демократичной стоимости, продукт крайне рекомендуется к более близкому знакомству, если вам необходимы контроллер температуры и реобас в одном флаконе. Все вышесказанное особенно актуально, если вы критично относитесь к внешнему виду устройства.

Многофункциональная панель Scythe KamaMeter предоставлена компанией Eletek


Отзывы, пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Введение

О полезности и практической надобности различных периферийных устройств (в том числе регуляторов оборотов, пультов дистанционного управления, кардридеров и т.п.) в домашнем компьютере можно спорить долго. Традиционно есть пользователи, которым действительно нужны подобные продукты, и также есть те, кто прекрасно обходится без большинства указанных «примочек». Данный материал является продолжением начатой ранее на ModLabs.net серии статей о многофункциональных панелях различного назначения. Сегодня мы рассмотрим продукт от Thermaltake – Hardcano 12 SE. Наш выбор – не случайный: устройство по функциональным возможностям очень сильно напоминает akasa fan control pro, но в другом исполнении и с применением иных схемотехнических решений. Надеемся, что этот материал поможет потенциальным покупателям регуляторов оборотов с расширенной функциональностью более четко определиться при выборе необходимого устройства.

Комплект поставки, осмотр, спецификации

Hardcano 12 SE поставляется в небольшой коробочке ярко-красного цвета, оформленной в традиционных для Thermaltake тонах:


На упаковке, кроме названия и фотографий устройства, приведены краткие спецификации и функциональные особенности:


Основные возможности рассматриваемого продукта:

• мониторинг количества оборотов от одного до четырех вентиляторов;
• отслеживание температурных показателей со стольких же термодатчиков;
• автоматический (в зависимости от показаний термосенсоров устройства) или ручной контроль количества оборотов вентиляторов;
• подача сигнала тревоги при остановке любого из подключенных бловеров, или при повышении температуры, отслеживаемой хотя бы одним из датчиков, выше заданного значения;
• полностью кнопочное управление

Устройство обладает практически аналогичной с akasa fan control pro функциональностью – тот же регулятор оборотов, дисплей, на который выводятся определенные данные одного характера, наличие сигнализации, которая срабатывает в определенных ситуациях… Отличается только вариант исполнения реобаса и менее значительные конструктивные особенности.

Спецификации Hardcano 12 SE:

• P/N в списке продуктов Thermaltake: А2349;
• Минимальное напряжение, подаваемое на вентилятор: 6 В;
• Возможные значения предельной для сигнализации температуры: 40, 50, 60, 70 °С (104, 122, 140, 158 °F);
• Диапазон фиксируемых температур: от 23 до 89 °С (73-192 °F)
• Габариты: 148х42х70 мм;
• Вес: 143 г

Вот так выглядит само устройство:


Его основу составляют небольшой жидкокристаллический дисплей в центре и две группы кнопок управления по бокам.
Передняя панель для защиты от мелких царапин во время транспортировки и установки защищена полиэтиленовой пленкой. Все компоненты смонтированы на небольшой печатной плате с нанесенным названием устройства, установленной вертикально:


Первое, что заметит опытный пользователь – отсутствие больших силовых транзисторов стабилизаторов регулятора оборотов. Ничего странного в этом нет – в устройстве используется цифровое управление питанием вентиляторов.

В комплект поставки Thermaltake Hardcano 12 SE входят:

• удлинители для вентиляторов типа "3 pin – 3 pin" – 4 шт;
• выносные термодатчики – 4 шт;
• переходник питания "molex – 3 pin";
• термолипучки (для крепления сенсоров);
• руководство пользователя

В комплекте нет абсолютно ничего лишнего, но в то же время дополнительные бонусы производителем не предусмотрены.

Практическое испытание Hardcano 12 SE

При подключении Thermaltake Hardcano 12 SE к блоку питания компьютера сразу же загорается синяя подсветка (которую, кстати, нельзя выключить), и основные показатели выводятся на жидкокристаллический экран:


Отображаемые символы достаточно большие, чтобы рассмотреть их с расстояния в метр-два. Правда, к дисплею есть претензии: при достаточно больших углах обзора (как ни странно, данный параметр матриц TFT-мониторов применим к рассматриваемому устройству) снизу или с любой из сторон изображение становится очень туманным и нечетким, тогда как к верхнему углу обзора придраться не получится даже при большом желании. Символы лучше видно в полутьме:


…а идеальный вариант – при отсутствии внешнего освещения:


Проверка показала, что устройство хорошо справляется с регулировкой оборотов – как в автоматическом режиме, представленном интересным алгоритмом:


…так и благодаря выбору нужного их количества вручную.
Сигнал тревоги четко срабатывает при повышении температуры датчика мониторинга выше установленного рубежа, или же при полной остановке/резкому снижению воздействием внешних факторов (например, пальца пытливого исследователя :)) количества оборотов хотя бы одного из подключенных к Hardcano 12 SE вентиляторов.
После краткого исследования возможностей и особенностей работы устройства экспресс-тест решено было завершить, но не обошлось без конфузов. Так, при подключении «на всякий случай» 120-миллиметрового вентилятора akasa Amber Fan устройство оказалось неспособным правильно определить количество оборотов, и на дисплей постоянно (вне зависимости от скорости вращения и коннектора, к которому подключался бловер) выводились непонятные рядовому пользователю значения:


Мы не смогли найти внятного объяснения данного явления, но потенциальным покупателям следует учитывать подобные особенности поведения Hardcano 12 SE. Эта проблема прослеживалась исключительно при мониторинге оборотов указанного вентилятора, с экземплярами от других производителей проблем не было.

Вердикт

После проведенного исследования можно подводить краткие итоги по рассмотренному продукту:

Плюсы:

• стильный внешний вид;
• приятное и интуитивно понятное управление устройством;
• возможность ручной или автоматической регулировки оборотов вентиляторов в зависимости от предпочтений пользователя;
• наличие сигнализации остановки вентиляторов и/или перегрева системных компонентов, температура которых отслеживается с помощью входящих в комплект термодатчиков

Минусы:

• размытость изображения дисплея при нижнем и больших боковых углах обзора;
• невозможность корректного отслеживания количества оборотов вентиляторов akasa Amber Fan 120 mm;
• нерегулируемая подсветка экрана;
• высокая цена (рекомендованная розничная стоимость в Украине - около 250 грн (~ $49))

Thermaltake Hardcano 12 SE – довольно своеобразный продукт, который обладает рядом функциональных особенностей и недостатков, но в целом является достойным кандидатом на место регулятора оборотов в домашнем ПК. Его внешний вид и приятная подсветка помогут начинающим моддерам украсить системный блок, а рядовым пользователям, благодаря снижению количества оборотов использованных вентиляторов, уменьшить уровень шума компьютера.

Регулятор оборотов Thermaltake Hardcano 12 SE предоставлен хобби-центром Modclub.


Отзывы по данному материалу принимаются в соответствующей ветке форума ModLabs.net.
