Введение

Компьютеры с каждым днем все больше и больше проникают в жизнь людей по всему миру. Образ классического «белого ящика», большого и шумного, давно остался в прошлом. Сегодня производители предлагают весьма разнообразные и интересные решения для сборки ПК, нацеленные на пользователей, которые ценят стильный внешний вид, мощь и тишину. В то же время моддинг давно стал массовым течением, и отдельные умельцы постоянно работают над созданием красивых и практичных эксклюзивных корпусов.
Множество пользователей, которые имеют собственный ПК, все больше внимания обращают на борьбу с шумом, издаваемым системным блоком. Причина тому довольно проста: в развитом урбанистическом обществе часто приходится работать по ночам в то время, когда кто-то из соседей по комнате уже спит, или же держать компьютер включенным целые сутки и самому постоянно находиться возле него. Существует несколько вариантов снижения шума системного блока:

• изначальная покупка качественных промышленных кулеров с приемлемыми акустическими характеристиками;
• полный переход на пассивное воздушное или жидкостное охлаждение компонентов ПК;
• регулировка оборотов бловеров, установленных в системном блоке (в меньшую сторону);
• замена штатных вентиляторов более тихими.

Конечно, выбор всегда остается за пользователем, и определяется многими факторами. Среди них – финансовые возможности, доступность тех или иных устройств на рынке в определенной географической точке, наличие желания проводить доработку собственного компьютера. Для массового потребителя наиболее приемлемым и практичным является вариант снижения количества оборотов установленных в ПК вентиляторов. Достичь поставленной цели можно несколькими способами, наиболее распространенные из которых – а) использование возможностей материнской платы (путем настройки BIOS), или же б) применение отдельных понижающих напряжение переходников и реобасов. Первый способ наиболее простой, ведь большинство современных плат поддерживают функции контроля и коррекции числа оборотов в зависимости от заданных пользователем параметров. Тем не менее, бывают исключения из общего правила – не все производители внедряют подобные опции в выпускаемые изделия, а иногда даже при наличии указанной возможности подключить парочку вентиляторов не представляется возможным из-за банального отсутствия достаточного количества разъемов для них. Это справедливо даже для современных топовых продуктов (например, буквально на днях в Тестовой лаборатории ModLabs.net появилась нереференсная материнская плата от известного производителя, основанная на чипсете NVIDIA nForce 680i SLI, которая оборудована всего двумя доступными коннекторами!). В таком случае приходится искать альтернативу и использовать второй вариант – переходники и регуляторы оборотов, которые не зависят от смены платформы и возможностей применяемых в системе компонентов. Кроме того, современные промышленные реобасы довольно часто совмещаются с жидкокристаллическими индикаторами, кардридерами, выносными разъемами для различных периферийных устройств, образуя мультифункциональные панели. Такие продукты пользуются спросом на рынке, поскольку с их помощью можно резко повысить возможности собственного ПК. В свете активного внедрения в жизнь концепции цифрового дома и роста популярности компактных компьютеров с развитыми мультимедийными возможностями ценность разного рода панелей возрастает. Кроме того, подавляющее большинство изделий подобного плана могут служить украшением отдельно взятого системного блока, окончательно формируя его образ и стиль.

Поскольку озвученная тема является достаточно актуальной на сегодняшний день, мы начинаем серию публикаций, посвященных многофункциональным панелям. В данном материале будет рассмотрен довольно интересный регулятор оборотов akasa fan control pro.

Спецификации и подробный осмотр

Продукт поставляется в классической для akasa коробке желтого цвета, узнаваемость которой среди старых моддеров (новые, возможно, не узнают - производитель сменил цветовую гамму и оформление упаковок большинства продуктов) находится на высшем уровне:


На лицевой стороне есть небольшое окошко, через которое можно взглянуть на fan control pro, не открывая коробку, а на боковых гранях и другой стороне приведены краткие спецификации устройства и описаны функциональные возможности:


В комплект поставки входят:

• собственно akasa fan control pro;
• руководство пользователя;
• четыре удлинителя типа «3 pin - 3 pin» длиной около 35 см;
• столько же выносных термодатчиков;
• пара стяжек для укладки проводов;
• ключ и набор винтов для смены панелей;
• сменные панели – алюминиевые пластины красного, желтого, серебристого и синего цвета, в связке с которыми идет прозрачная накладка из плекса:

Таким образом, пользователю предоставляется неплохая возможность максимально «замаскировать» akasa fan control pro при установке в корпус. Цветовая гамма – достаточная для подавляющего большинства потенциальных покупателей, ведь сам продукт по умолчанию снабжен еще одной черной панелькой:


В основе akasa fan control pro находится четырехканальный регулятор оборотов вентиляторов, дополненный небольшим ЖК-дисплеем и тремя кнопками управления. На экран выводятся данные мониторинга количества оборотов и температурные показатели выносных термодатчиков.
Вся компонентная база смонтирована на одной плате, установленной вертикально:


Сверху находятся разъемы для подключения основного питания и четырех вентиляторов, а снизу – контакты, к которым подсоединяются выносные термочувствительные элементы.


Такое относительно простое устройство, в отличии от аналогичных продуктов неопределенного китайского происхождения, имеет собственный серийный номер и указатель на то, что инженерная разработка защищена патентами в основных развитых странах мира.
Возвращаясь к комплекту поставки, стоит отметить, что термодатчики защищены от повреждений тонкой прозрачной трубкой, которую перед их установкой в положенные места обязательно придется снять:


Спецификации akasa fan control pro:

• входящее напряжение: 5 В +/- 5%; 12 В +/- 5%;
• потребляемая мощность: по линии 5 В – менее 0,5 Вт; по линии 12 В – зависит от типа и количества подключенных вентиляторов, до 7 Вт на канал;
• диапазон рабочих температур: от 0 до 50 С;
• диапазон измерения температуры: от 0 до 99 С;
• габариты: 148,5 х 42,5 х 75,8 мм.

Тестирование

Для дальнейшего знакомства с возможностями устройства его необходимо подключить к компьютеру. В тот же момент загорается подсветка ручек регулятора и самого дисплея:


В полумраке она видна намного лучше:


С помощью трех кнопок, расположенных под экраном, можно выполнять следующие действия:

• менять цвет подсветки;
• осуществлять переключение мониторинга вентиляторов (fan 1-fan 2-fan 3-fan 4);
• выбирать температурный датчик, данные которого будут отображаться на дисплее (CPU, HDD, Case & Power Supply Sensors);
• устанавливать порог срабатывания сигнализации о перегреве какого-либо из компонентов (исходя из данных системы мониторинга);
• менять единицу измерения температуры с градусов Цельсия (С) на Фаренгейты (F).

Возможные варианты цвета подсветки дисплея:

• голубой;
• синий;
• бирюзовый;
• кремово-белый;
• зеленый;
• желтый;
• красный;
• оранжевый;
• подсветка отключена.

Меняются они нажатием одной кнопки в циклическом порядке. К сожалению, фотография не может в полной мере передать насыщенность и яркость всех цветов – в реальности они выглядят намного приятнее. При желании подсветку дисплея можно отключить, а вот регуляторы в темноте будут видны всегда.
В akasa fan control pro довольно интересно реализована сигнализация, свидетельствующая о проблемах работы системы: она проявляется звуковым сигналом, длящимся около 20 секунд, и постоянным (до устранения неполадки) миганием дисплея красным цветом. Причины срабатывания – нагрев какого-либо из компонентов ПК, мониторинг температуры которого ведется, выше установленного пользователем значения, и/или снижение количества оборотов хотя бы одного из подключенных вентиляторов ниже 400 rpm (согласно спецификациям – 600 rpm, но практичная проверка выявила несоответствие заявленного параметра и реальных условий) или полной его остановки.

Вердикт

akasa fan control pro – довольно интересный продукт. Он представляет собой классический аналоговый регулятор оборотов вентиляторов с повышенной функциональностью – этакую модерную классику. Для комплексной оценки необходимо выделить все «за» и «против» рассматриваемого устройства:

Плюсы:

• сменные панели разного цвета;
• наличие жидкокристаллического индикатора;
• возможность изменения цвета подсветки дисплея;
• мониторинг количества оборотов вентиляторов и температурных показателей выносных термодатчиков с их последующим отображением;
• удлинители для вентиляторов в комплекте – даже в большом корпусе с их подключением не будет проблем

Минусы:

• относительно высокая цена (около 50 у.е.)

Перед нами – действительно оригинальный продукт, который, кроме выполнения своих основных функций, может стать достойным украшением моддерского корпуса. akasa fan control pro можно было бы смело рекомендовать как однозначный musthave любителя тишины, если б не относительно высокая цена. Правда, за качество и именитый бренд приходится платить, поэтому стоимость для некоторых потенциальных покупателей наверняка окажется сдерживающим фактором.

Регулятор оборотов akasa fan control pro предоставлен хобби-центром Modclub.


Отзывы по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Казалось бы, что такое реобас в современном компьютере? Наверно, самая ненужная вещь – место занимает, а скорость вращения установленных в ПК вентиляторов можно регулировать и средствами материнской платы. Правда, только «продвинутой» - большинство бюджетных моделей не позволяют контролировать обороты более чем одного бловера (традиционно того, который установлен на процессорном кулере). Конечно, есть еще вариант – подключить «карлсон» напрямую к источнику напряжения 5 или 7 В. Способ простой – нужно переставить парочку проводов в соответствующем разъеме molex или вентиляторном переходнике. Вариантов снижения шума ПК, исходящего от установленных внутри вентиляторов - масса, однако большинству из них присущи те или иные недостатки. Поэтому производители не дремлют и предлагают конечному пользователю массу вариаций на тему «регулятор оборотов» - от самых простых аналоговых до сложных цифровых в составе различных мультифункциональных панелей. Последние найти сегодня на рынке весьма просто, тогда как первые, чистокровные мини-реобасы сегодня можно обнаружить по большому счету лишь в комплекте различных систем охлаждения, а полноценные – в компьютерах любителей тишины старой закалки.

Тем не менее, кто ищет – тот найдет. Буквально сегодня в мои руки попал самый обычный четырехканальный регулятор оборотов производства Sunbeamtech, устанавливаемый в пятитидюймовый отсек системного блока. И Вам тоже интересно, зачем писать его обзор? Честное слово, даже не собирался делать эксклюзивный материал по одному девайсу такого плана, но удержаться не смог.

Причина проста, но о ней - чуть позже.
А пока традиционно познакомимся с рассматриваемым устройством.
Поставляется Sunbeamtech Rheobus в прозрачной пластиковой упаковке:


На обратной стороне даны краткие характеристики устройства на английском и немецком языках:


Внутри – маленькое руководство по установке реобаса в систему, кучка проводов-переходников и удлинителей (один – разветвитель типа molex, другой – 3-pin), крепежные болты и собственно регулятор оборотов.
Как только достал этот девайс из коробки – сразу понял, что придется написать обзор. Смотрите сами:


Внушает? А мне даже стало немного не по себе… такая элементная база – и на простой четырехканальный регулятор оборотов! Радиаторы на силовых транзисторах – тоже так ничего. Смотрятся величественно, и наталкивают на мысль: а какую же мощность может выдержать один канал этого регулятора? Об этом – в спецификациях Sunbeamtech Rheobus:

• позволяет контролировать скорость вентиляторов, уровень шума или яркость катодных ламп подсветки корпуса;
• число каналов регулирования - 4;
• входящее напряжение - 12 В;
• диапазон выходных напряжений – 0-12 В;
• выходной ток: вплоть до 1,66 А на канал;
• ультраяркие светодиоды индикации состояния каждого канала (при напряжении 0-7 В светят красным светом, при 7-12 В - синим);
• встроенный в регулятор выключатель питания каждого канала;
• тип исполнения – для установки в 5,25“ отсек корпуса;
• цвет - черный или серебристый

Характеристики реобаса довольно стандартны, исключение составляет максимальная нагрузочная способность каждого канала – более 20 Вт Вам выдаст далеко не каждый подобный регулятор. Sunbeamtech Rheobus – первый такого типа, который попал мне в руки, и именно поэтому решено было написать мини-обзор рассматриваемого устройства.

Внешний вид данного регулятора можно охарактеризовать весьма кратко: просто и со вкусом. Алюминиевые ручки регуляторов сразу вызывают в памяти образ советских магнитофонов типа «Маяк-***»:


Вот так Sunbeamtech Rheobus выглядит в работе:


Установленные светодиоды – очень яркие. Они, как было сказано выше, способны менять цвет в зависимости от диапазона выдаваемых каждым каналом регулятора напряжений. Вот – еще один вариант работы подсветки устройства:


После часа работы с реобасом остались исключительно приятные впечатления. Единственное, чего не могу понять и до сих пор – зачем клеить на текстолит тонкую прослойку поролона или подобного ему вещества?


Во времена юных советских конструкторов такое сочли бы кощунством! Не знаю, может ли эта штуковина гасить какие-либо вибрации, подавлять непонятно откуда взявшийся шум или надежно защитить эксклюзивный рисунок печатной платы устройства, но проблем она, в принципе, не создает :)

Вердикт.. ну Вы меня поняли: однозначно рекомендуется любителям ретро-регуляторов оборотов или желающим подключать к каждому из каналов парочку ламп новогодней елки – качество изготовления на высоте, а заявленный выходной ток (и, соответственно, выходная мощность) очень впечатляют.
Кроме того, владельцам не придется каждый раз при смене материнской платы зависеть от ее способностей управлять оборотами подключенных вентиляторов, настраивать программное обеспечение и т.д.
Ну а если вспомнить, что розничная цена Sunbeamtech Rheobus не превышает 16 у.е., и его вполне реально можно купить как минимум в Киеве – то становится приятно вдвойне!

Регулятор оборотов Sunbeamtech Rheobus предоставлен для обзора хобби-центром Modclub.


Отзывы, пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Введение

Блоки питания английской компании Hiper за почти год официальных продаж в Украине уже стали достаточно привычными для энтузиастов. В первую очередь популярность этой марки в сегменте hi-end обусловлена наличием серии БП Type-R с индустриальными разъёмами для модульного подключения коннекторов и перфорированным корпусом с титановым покрытием. Однако, до последнего момента максимальная мощность этих неординарных блоков составляла 580 Вт - не много, с учётом всё растущих требований ПК верхнего уровня к блоку питания. Анонсированная на CeBIT'06 новая флагманская модель HIPER, Type-R HPU-7S730 (о ней мы сообщали в репортаже с выставки) достаточно долго шла к массовому потребителю, но итог работы инженеров Hiper нас не разочаровал.

Спецификации:

• Максимальная полная мощность: 730 Вт
• Максимальная суммарная мощность по каналам +3.3V и +5V: 140 Вт
• Максимальная суммарная мощность по каналам +12V: 675 Вт (55 A)
• Максимальный ток +3.3V: 24 А
• Максимальный ток по +5V: 24 А
• Максимальный ток по +12V1/2/3/4: 16/16/16/16 А
• Максимальный ток по +5VSB: 3 А
• Габариты (Ш*В*Г): 150*86*180 мм
• Вес: 3.3 кг

Упаковка и комплектация

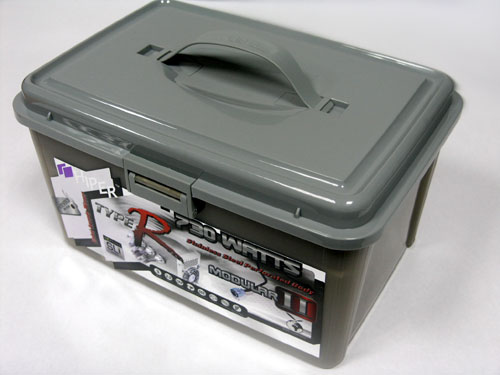

Оригинальная Retail-упаковка блоков Hiper серии Type-R в виде функционального ящика для инструментов не только очень впечатляюще выглядит, но и пригодится в быту после установки БП в ПК. Больше никто из производителей не может похвастаться подобным подходом к коробке блока питания.

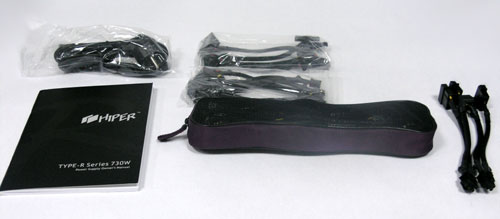

Внутри неё находятся следующие элементы:

• блок питания Hiper Type-R HPU-7S730;
• комплект OmniGrid II для модульного подключения;
• дополнительные разветвители различных типов;
• шнур питания;
• руководство пользователя;
• чехол для хранения оставшихся проводов.

Приятно порадовало весьма основательное руководство пользователя, в котором кроме банальных технических характеристик, правил техники безопасности и описания установки имеется подробное теоретическое описание различных вопросов, связанных с функционированием БП Hiper.

Поставляемый в комплекте чехол из сетки для дополнительных проводов выполнен весьма качественно, так что, как и упаковка-toolbox вполне найдёт своё применение и в быту. Интересно, что Hiper также поставляет такие чехлы, как отдельный продукт в retail-упаковке. Честно говоря, уровень спроса на столь неожиданный аксессуар мне представить сложно.

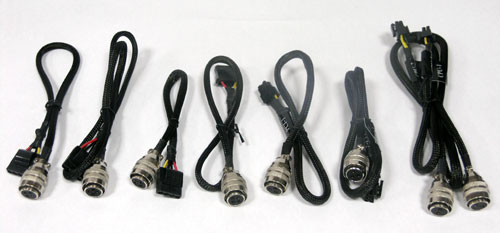

Для подключения различного оборудования в комплекте поставляется достаточное количество кабелей различных типов.


Напрямую к разъемам OmniGrid II можно подключить:

• 2 кабеля с коннектором ATX12V (совместно дают восьмипиновый EPS12V)
• 2 кабеля с шестипиновыми коннекторами для PCIe-видеокарт
• 4 кабеля со стандартными четырехконтактными Molex

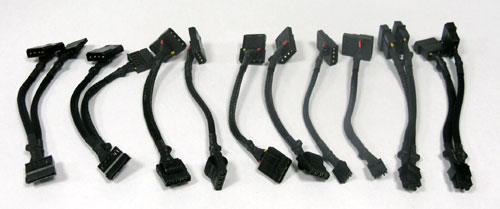

Остальные кабели являются разветвителями и оборудованы коннекторами molex-to-molex для подключения к основным:

• 4 коротких кабеля с одним разъемом Molex
• 2 кабеля с шестипиновыми коннекторами для PCIe-видеокарт (потребуются для 8800 GTX @ SLI)
• 2 кабеля с коннектором для питания FDD
• 1 кабель с тремя коннекторами питания SATA

Осмотр

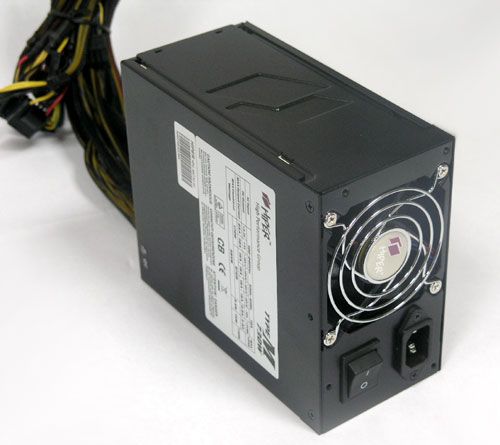

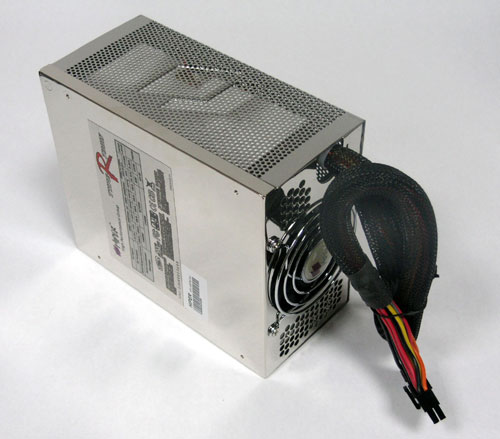

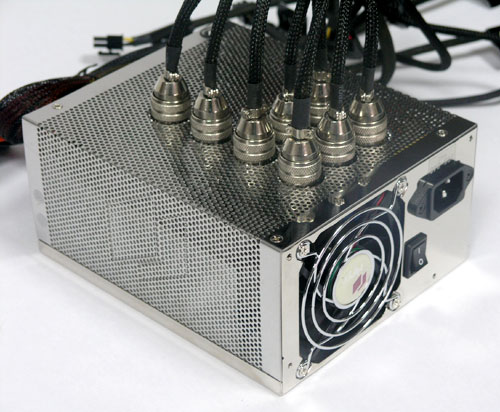

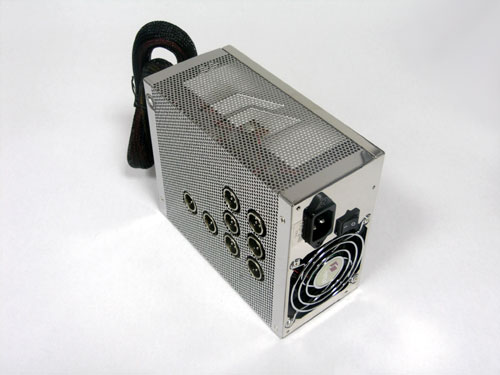

В первую очередь, при осмотре блока, бросается в глаза его оригинальная компоновка, даже по сравнению с предыдущими моделями серии Type-R. Разъёмы для модульного подключения расположены в центральной части БП, на месте 120-миллиметрового вентилятора. Это не только облегчает доступ к ним, но и порадует любителей украсить свой системный блок, ведь самозажимающиеся коннекторы "авиационного" типа OmniGrid II заметно выделяют продукцию Hiper среди модульных БП.


Кстати, о зажимах. Опять таки, сделан ещё один шаг вперёд на пути улучшения конструкции модульных БП Hiper. Уникальная система крепления разъёмов питания OmniGrid является самой надёжной схемой модульного БП, будучи гораздо лучше типичных пластиковых коннекторов. Уже первое поколение выгодно отличалось от альтернативных решений использованием мощных разъемов индустриального уровня, но в HPU-7S730 дизайн был дополнительно улучшен: размеры коннекторов увеличились, а вместо винтового крепления используется защелка, что заметно упрощает и ускоряет процесс установки-снятия коннекторов.


Главный силовой кабель (24-пиновый АТХ, без разделения на 20+4) не имеет модульного подключения. Это важно, т.к. на самом деле наличие лишнего разъёма в модульной конструкции снижает качество энергоснабжения ПК и, объективно говоря, чем меньше модульных подключений - тем лучше с точки зрения электрических характеристик. В предыдущих моделях Type-R несъемным выполнялся также 4-пиновый коннектор для дополнительного питания материнской платы, но для HPU-7S730 применили другую схему. Так как это первый БП Hiper с возможностью подключения 8-пинового разъема EPS12V (даже HPU-7X580 поставлялся с обычным 4-контактным ATX12V и производитель отдельно уточнял, что с EPS12V данный БП не совместим), в целях обеспечения максимальной совместимости разработчики развели дополнительное питание аж на два раздельных коннектора типа OmniGrid II.


Система охлаждения реализована почти идеально, два 80-мм вентилятора на торцах отводят тепло от просто гигантских радиаторов, насквозь продувая БП и не создавая "мёртвых зон" без движения воздуха, как это бывает в конструкциях с одним 120-миллиметровым (а тем более 80-миллиметровым) вентилятором. Шум от системы охлаждения умеренный и в подавляющем большинстве ПК никогда не выйдет за пределы незаметного на фоне остальных компонентов.
С эстетической стороны, БП Hiper серии Type-R ощутимо выделяются среди конкурентов наличием корпуса из японской стали c износостойким полированным титановым покрытием. В случае с HPU-4S730 покрытие имеет серебристый (вернее - "под хром") цвет, что отражено в названии модели: "S" = "Silver". Традиционно в серии Hiper Type-R, по букве в названии перед индексом мощности можно определить цвет БП: "R" - красный, "B" - черный, и т.п.

Патентованный перфорированный корпус снижает температуру БП в работе, в то время как большинство производителей ограничиваются только вентиляторами и всего несколькими отверстиями в наиболее критичных местах корпуса блока. На боковых стенках имеется выштамповка в форме логотипа компании.


Однако, вышеописанная компоновка БП с центральным расположением коннекторов питания, при всей своей уникальности и визуальной привлекательности, на самом деле, является ограничивающим фактором для распространения HPU-7S730. Из-за увеличившихся габаритов он совместим не со всеми корпусами и… процессорными кулерами, так что при покупке следует обращать на это внимание. Так, например, установка данного БП в фулл-тауэр Lian Li PC-70 невозможна без удаления алюминиевой решетки под отсеком для блока питания. В более компактной модели Lian Li PC-60 этой проблемы нет, зато 80-миллиметровый вентилятор на задней стенке придётся снять или перевесить наружу. Обнаружена также абсолютная несовместимость HPU-7S730 с оригинальной моделью Lian Li PC-777, где отсек для блока питания размещён внизу корпуса. С другой стороны, установка этого БП в ThermalTake Kandalf прошла просто идеально. Ещё одна конфигурация включала в себя популярный корпус Chenbro традиционной для middle-тауэров компоновки, материнскую плату Foxconn 975X7AB и процессорный кулер Zalman CNPS-9500LED: сборка удалась, но при чуть больших габаритах кулера (например таких, как у Scythe Ninja) провода от БП уже начали бы мешать.

Но все "внешние" особенности Hiper Type-R HPU-7S730 меркнут в сравнении с техническими характеристиками БП. Разумеется, как и положено современному БП, эта модель имеет Active PFC. Кроме того, реализована раздельная стабилизация по +5 В и +12 В. Четыре линии +12 В по 16 A каждая (фактическая максимальная нагрузка по цепи +12 В составляет 55 А, т.е. 675 Вт) позволили HPU-7S730 получить сертификацию NVIDIA для использования в составе Quad SLI-систем – лучшей рекомендации для энтузиастов сложно придумать. Кроме того, с выходом семейства GeForce 8800 данный блок также прошел сертификацию NVIDIA на предмет совместимости с новыми графическими адаптерами, которые отличаются повышенным энергопотреблением. Согласно информации на сайте NVIDIA, блок Hiper Type-R HPU-4S730 одобрен для использования с одиночными GeForce 8800 GTS и GeForce 8800 GTX, а также в SLI-конфигурациях на базе GeForce 8800 GTS.
Не обнаружив в списке сертифицированных комбинаций 8800 GTX в SLI и изрядно по этому поводу удивившись, мы обратились за разъяснениями в компанию Hiper: как такое могло произойти, что их топовый продукт официально не получил одобрения для применения в таких системах? Оказалось, что для проверки эксплуатации вместе с двумя GeForce 8800 GTX инженеры NVIDIA принимают только блоки питания мощностью свыше 750 Вт. Таким образом, независимо от реальных способностей, Hiper Type-R HPU-4S730 по определению не мог получить указанную сертификацию. Естественно, что этот неожиданный факт и определил методику тестирования - мы решили проверить, насколько справедливы NVIDIA в столь жёстком подходе к требуемым характеристикам БП.

Альтернатива

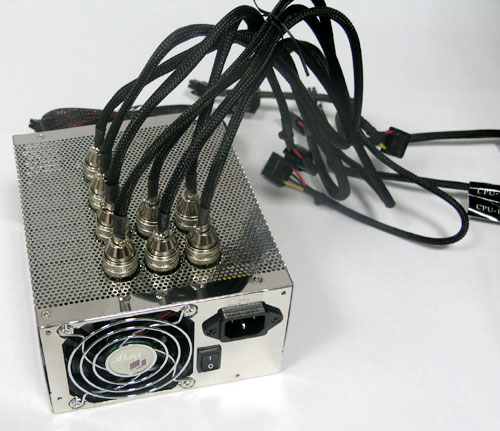

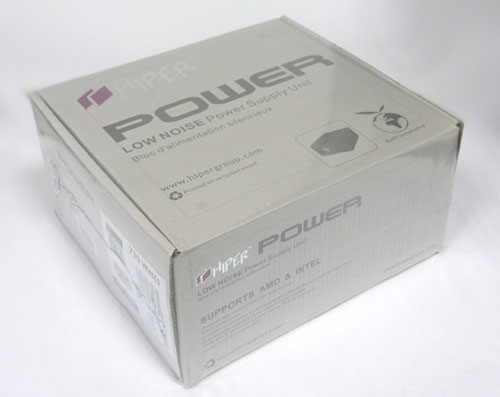

В Hiper понимают, что специфическая конфигурация флагмана семейства Type-R ограничивает сферу его применения, как и тот факт, что далеко не всем потребителям мощных БП необходимы «навороты» вроде модульности, яркого корпуса или оригинальной упаковки в виде ящика для инструментов.


Поэтому, одновременно с началом продаж HPU-7S730, была также представлена серия Type-M с традиционным внешним видом и более привлекательной ценой


(разница между двумя 730-ваттными БП разных серий составляет около $25). Топовая модель данной серии, HPU-7M730 должна заинтересовать не только желающих сэкономить на приобретении 7S730 или владельцев несовместимых с ним корпусов, но также сборщиков серверов и мощных рабочих станций – именно на удовлетворение запросов этой категории потребителей ориентировались Hiper при разработке данной модели.

Тестовый стенд

• Процессор: Intel Core 2 Extreme QX6700 (Kentsfield, 2.66 GHz)
• Охлаждение: Thermaltake BlueOrb II
• Материнская плата: EVGA 122-CK-NF68-AR (NForce 680i SLI)
• Оперативная память: 2x Corsair TWIN2X1024-8500C5 @ DDR2-800 4-4-4-10-1T
• Графические карты: 2x EVGA e-GeForce 8800 GTX @ SLI; reference NVIDIA GeForce 7950 GX2
• Жесткий диск: Seagate Barracuda 7200.9 (80 GB, SATA)
• DVD-RW: LG

Производительность

Тестирование проводилось в двух режимах:

- при минимальной нагрузке (загруженная операционная система Windows XP Professional SP2 без запущенных пользователем приложений);
- при максимальной нагрузке (троекратное прохождение 3DMark 06, замерялось минимальное значение).

Кроме того, так как нас интересовала именно разница в поведении БП при установке разных видеокарт (а точнее - "несертифицированной" связки Hiper Type-R HPU-7S730 и двух GeForce 8800 GTX в режиме SLI), мы провели проверку в указанной конфигурации и с одним графическим адаптером NVIDIA GeForce 7950 GX2. Последний также изрядно прожорлив по сравнению с конкурентами, но потребляет примерно вдвое меньше, нежели 8800 GTX @ SLI.

По нашему мнению, заметно большее суммарное энергопотребление ПК в штатном режиме, нежели созданное в процессе тестирования, на сегодняшний день ещё неактуально - мы взяли самые "прожорливые" процессор, материнскую плату, оперативную память и графическую подсистему. Даже установка нескольких дополнительных HDD, второго DVD-RW, пары неоновых ламп и звуковой карты класса X-Fi (элементы, отсутствующие в конфигурации нашего тестового стенда, но вполне типичные для реальных ПК высшего уровня) уже бы лишь незначительно увеличила пиковую потребляемую мощность.

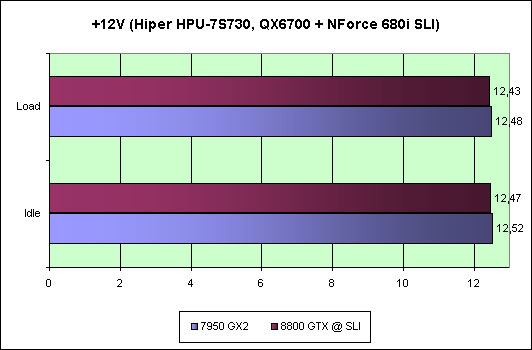

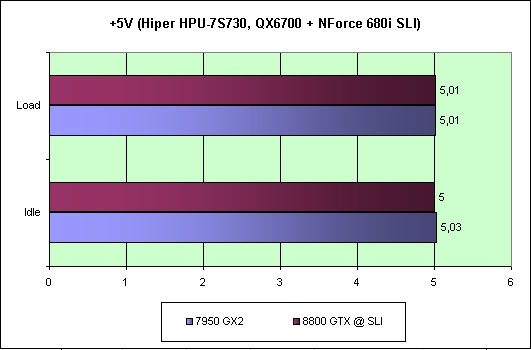

Замеры проводились мультиметром по линиям +5 В и +12 В. Ввиду невозможности проконтролировать таким образом напряжение +3.3 В без нарушения внешнего вида блока питания, от измерений по данной цепи пришлось отказаться. Ориентироваться же на показания системного мониторинга материнской платы бесполезно, так как выдаваемые им значения могут очень значительно расходиться с реальной ситуацией, причем как в лучшую, так и в худшую стороны.


Как оказалось, Hiper Type-R HPU-7S730 с лёгкостью справляется с обеспечением энергией даже наиболее мощных современных ПК. Разница между абсолютно стабильными уровнями напряжений при минимальной нагрузке и самыми низкими значениями, зафиксированными при тестировании в 3DMark 06, составляет всего несколько сотых (!) вольта. После замены видеокарты NVIDIA GeForce 7950 GX2 на тандем из EVGA e-GeForce 8800 GTX оба напряжения незначительно снизились, но в целом картина не поменялась.


Таким образом, мы можем со всей ответственностью констатировать: несмотря на отсутствие официальной сертификации для использования с GeForce 8800 GTX в SLI-режиме, на практике Hiper HPU-7S730 прекрасно выполняет данную задачу и легко выдержит даже бОльшую нагрузку.

Итого

Конечно, такую блиц-проверку нельзя назвать полноценным тестированием БП в том смысле, в котором это подразумевают профессионалы этого дела. Увы, на данный момент мы не обладаем необходимым оборудованием для построения кросс-нагрузочных характеристик блоков питания, что и является причиной того, что Тестовая лаборатория ModLabs.net крайне редко готовит материалы на эту тему. Тем не менее, в данном случае мы посчитали полученные результаты достаточно интересными для того, чтобы ознакомить с ними наших читателей.

Что же касается Hiper Type-R HPU-7S730, то этот блок занял свое место в нашем основном тестовом стенде и не первый месяц исправно работает в совершенно различных конфигурациях ПК. Впечатления от устройства за время эксплуатации не изменились и вкратце описаны ниже.

Плюсы:

• Впечатляющие технические характеристики
• модульное подключение кабелей системы OmniGrid II
• Широкий ассортимент дополнительных разветвителей в комплекте
• Потрясающий внешний вид
• Разумная цена

Минусы:

• Проблемы с совместимостью с корпусами
• Отсутствие _официальной_ сертификации для 8800 GTX @ SLI

Честно говоря, лично я был восхищен этим блоком еще на его первой публичной демонстрации на CeBIT'06, и потому с нетерпением ожидал его на тест. И теперь могу сказать, что мое чутье на качественные вещи меня не подвело и в этот раз - инженеры Hiper отлично справились со своей задачей создания БП верхнего уровня с потрясающим внешним видом, достойными характеристиками и очень конкурентоспособной ценой. Так что Hiper Type-R HPU-4S730 в знак признания заслуг разработчиков получает нашу награду ModLabs.net Certified Hardcore.


Блок питания Hiper Type-R HPU-4S730, материнская плата EVGA 122-CK-NF68-AR (nForce 680i) и видеокарты EVGA e-GeForce 8800 GTX предоставлены для тестирования компанией Nebesa.


Ваши пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Введение

Nota Bene: данный материал – очередной из серии, которая публикуется на ModLabs.net благодаря «Программе передачи творческого наследия XtremeBoosters.com.ua команде ModLabs.net».
Первоисточник статьи – здесь.


Представьте ситуацию: у Вас есть ноутбук (а для тех, у кого ноутбук есть, и представлять ничего не надо :) ), который можно считать и рабочим, и домашним компьютером. У бюджетных (да и в относительно дорогих) ноутбучных винчестеров очень ограниченный объем по сравнению с обычными, десктопными, а цены ох как кусаются. А куда деть парочку свеженьких фильмов? Или дополнение к коллекции любимой музыки? Выходов не так много, ведь в ноутбук поставить ещё один винчестер на сколько бы то ни было Гигабайт попросту невозможно. Приходится либо держать дома старенький компьютер с жёстким диском большого объема, или же найти альтернативу. Альтернатива – это не запись всех ценных данных на CD- или DVD-носители: привод в вашем портативном друге долго не выдержит, а потом с такими данными довольно проблематично работать. Поэтому приходится мириться с тем, что есть, или же покупать обычный винчестер, скажем на 250 Гб, искать для него карман с возможностью USB или Fire-Wire подключения к компьютеру и удобно и просто работать с нужной информацией.
Та же ситуация постигнет любого, кто боится за сохранность своих данных (например, в офисе) – компьютер в сейф засунуть сложно, а положить туда внешний карман с винчестером, который в рабочее время подключать к компьютеру, а под конец рабочего дня или при отъезде в отпуск прятать его в надёжном месте.
Гипотетических вариантов использования внешних карманов можно придумать достаточно много. Как и собственно моделей промышленных устройств, которые есть на рынке. Правда, подавляющее их большинство рассчитано на установку только IDE-винчестера, и лишь немного – на жесткие диски с SATA-разъемом. А что делать пользователю, который не хочет отправлять за копейки на барахолку свой старый «хард», но иметь возможность апгрейда в будущем. Выход прост – нужно поискать универсальный карман, совместимый с обеими стандартами.

На рынке Украины такие уже появляются, и с одним из них мы Вас сегодня познакомим.

От слов – к делу! Вначале – краткое описание рассматриваемого продукта.

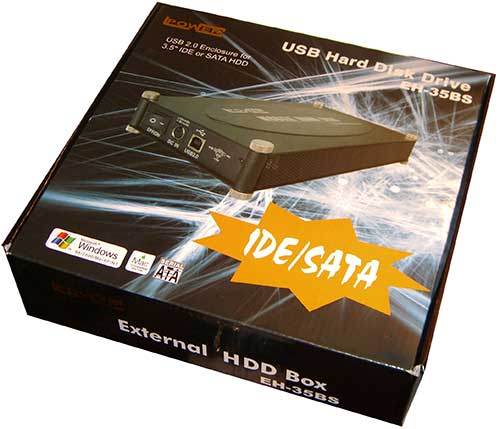

LC Power EH-35BS поставляется в коробке из глянцевого супера:

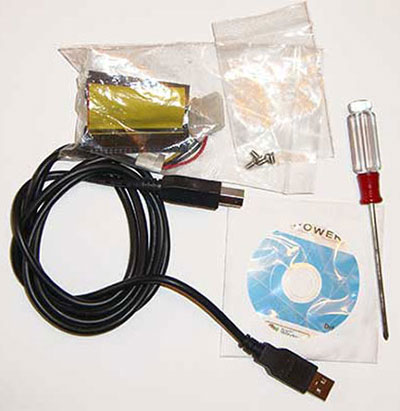

Внутри можно обнаружить:

• собственно внешний карман для жесткого диска, спрятанный в полиэтиленовый кулёчек;
• блок питания для работы от сети переменного тока 220 В;
• USB-кабель для подключения к компьютеру;
• короткие IDE, SATA-кабели и кабель питания – для подключения носителя с данными к устройству;
• комплект винтов – для крепления жесткого диска внутри кармана;
• руководство по установке и эксплуатации;
• диск с драйверами;
• фирменную отвертку для крепления.

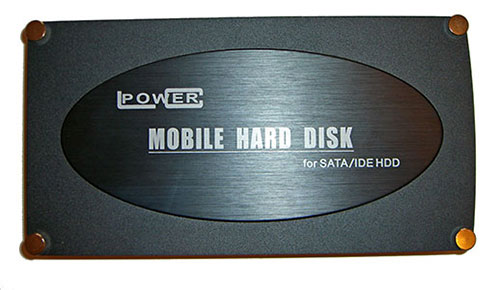

Предлагаю поближе познакомиться с самим устройством. Это – вид сверху:

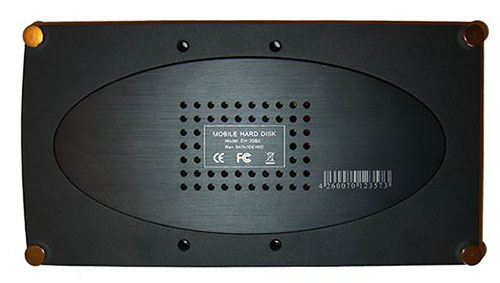

…и снизу:


Корпус кармана для жестких дисков от LC Power выполнен из алюминия, анодированного в чёрный цвет. Боковые стенки как таковые отсутствуют – используется металлическая сетка, благодаря которой обеспечивается дополнительная вентиляция и пассивное охлаждение HDD:

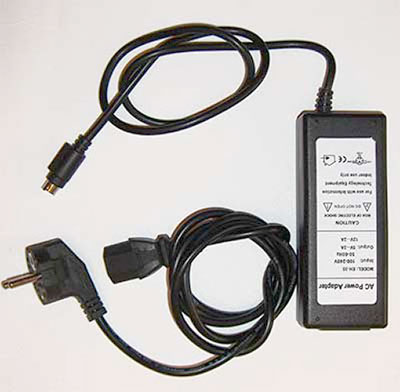

Для питания жесткого диска, установленного в LC Power EH-35BS, в комплекте поставляется внешний блок питания:

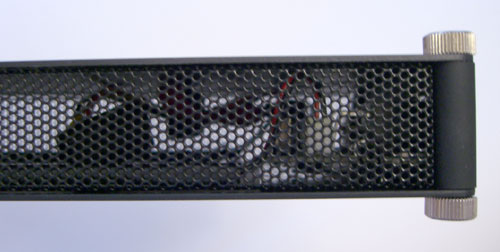

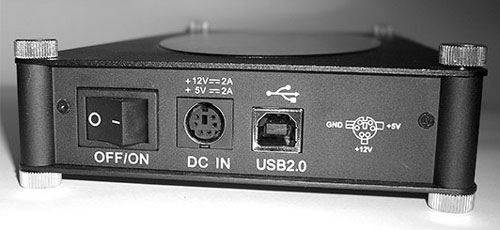

На задней панели расположены разъем питания, выключатель питания и USB-разъем для подключения устройства к компьютеру:

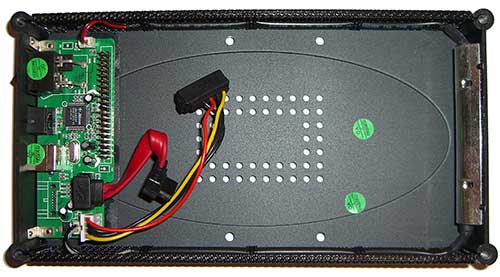

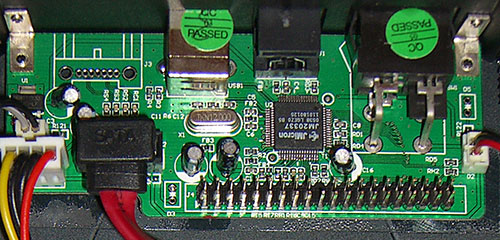

Внутри все скромно и аккуратно:


За конвертацию потока данных от винчестера и передачу их к компьютеру отвечает контроллер производства J-Micron:


Жесткий диск крепится к корпусу кармана четырьмя винтами, поставляемыми в комплекте. Вот тут то и пригодится фирменная отвертка, которую производитель положил в коробку.

Практическая проверка в работе:

Для практической проверки рассматриваемого продукта мы использовали винчестер от Hitachi стандарта IDE общим объемом 120 Гб. Сначала мы хотели воспользоваться диском стандарта SATA-II, но не сложилось – он отказался работать в устройстве. Причина такого поведения обоих компонентов неизвестна, но, тем не менее, имела место быть. Однако данный факт вовсе не значит, что рассматриваемый карман не способен на работу с различными винчестерами – с другим диском, но уже после написания обзора, EH-35BS прекрасно «подружился».
Порадовало то, что снять верхнюю и нижнюю стенки кармана можно без дополнительных средств – они крепятся большими рифлёными винтами, открутить руками которые – проще простого.
Установка жесткого диска и его подключение к плате кармана прошли без особых осложнений. В операционной системе сразу же после включения кармана появились разделы тестового жесткого диска. Отключать устройство можно, не выключая компьютер.
Практическая проверка в работе (копирование массивов данных с компьютера на жесткий диск и обратно; объем массива – около 6 Гб; присутствуют как мелкие, так и большие файлы) показала, что скорость чтения с устройства составляет 23,5 МБ/с, скорость записи – 22 МБ/с.
Кроме практической функции, карман для жестких дисков может служить и моддерским аксессуаром: в процессе работы, вне зависимости от загрузки HDD, передняя часть устройства светится довольно приятным синим цветом. Таким образом, общие впечатления от работы устройства у нас остались только положительные.

Выводы

Хотите организовать свой собственный мобильный дата-банк? Тогда внешний карман и винчестер большой емкости – именно то, что Вам нужно! Особенно если жесткий диск остался от старого компьютера и использовать в компьютере его не представляется возможным или попросту не хочется :)
Плюсы рассмотренного нами внешнего кармана для SATA/IDE винчестеров LC Power EH-35BS:

• Простота в использовании и в работе;
• Поддержка жестких дисков двух стандартов;
• Высокое быстродействие;
• Стильный внешний вид;
• Низкая цена.

Минусы – отсутствие поддержки некоторых SATA-винчестеров.




Обсуждение данного материала ведется здесь.

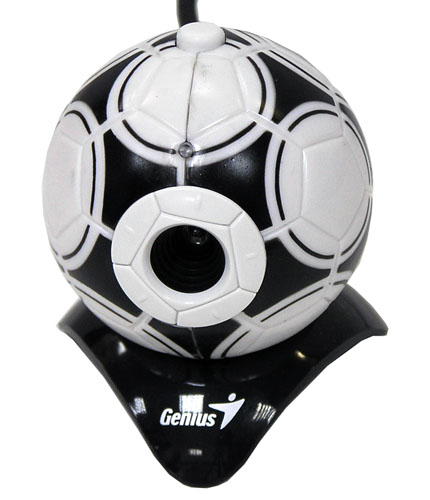

Массовая футбольная истерия, охватившая изрядную часть мира в связи с началом ЧМ-2006, порой приводит к весьма неожиданным результатам в достаточно далеких от этого спорта сферах. Как говорится – пирожки хорошие, пока горячие, так что срочный выход на рынок разнообразной футбольной атрибутики с компьютерным уклоном (или наоборот – тут фиг поймешь, что было раньше, яйцо или курица) есть явлением вполне закономерным. Вот, например, к нам приехал… пришел… нет, пожалуй именно попал (!), вот такой интересный продукт от Genius.

Осмотр

Это маленький пластиковый футбольный мячик с встроенной в него web-камерой. Учитывая тот факт, что эти устройства достаточно популярны, то появление камеры в таком оригинальном исполнении вполне своевременное – она наверняка поможет поднять настроение украинским фанатам футбола после недавних событий.


О том, как именно это можно сделать, недвусмысленно намекает упаковка: просто пните её в ворота и вам станет легче! :)

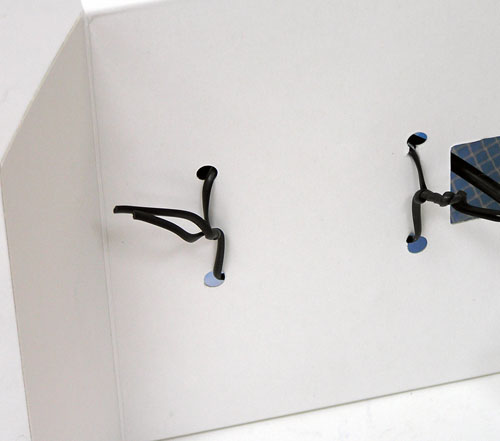

Только соблюдайте правила безопасности при пинании web-камер – для начала ее следует отсоединить от газончика, к которому она притянута парой скруток.


Для тех, кто до сих пор не знаком с правилами безопасности при работе с футбольными мячами со встроенной web-камерой, в комплект поставки включена пухленькая инструкция.

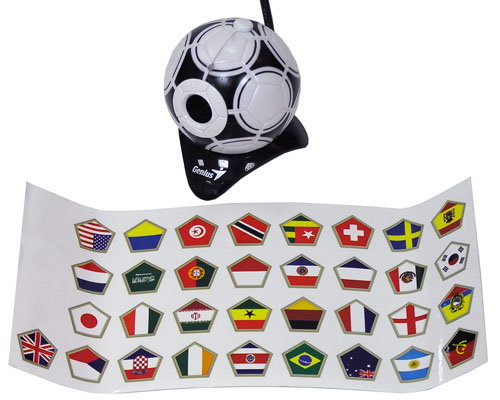

Также есть набор наклеек с флажками тех команд, которые принимают участие в ЧМ. Это здорово поднимает ценность продукта – согласитесь, пинать мячик с эмблемой вражеской команды (кто сказал «Испания»?) куда приятнее.

Спецификации

Тип сенсора: VGA (640x480), CMOS
Разрешение сенсора: 0.3 МPix
Интерфейс: USB 1.1; совместимо с USB 2.0
Разрешение фотографий: до 1280х960 (интерполяция)
Разрешение видео: до 640х480
Микрофон: есть
TWAIN-совместимость: да
Габариты: 57х57х69 мм
Вес: 105 г

Комплектация

• Веб-камера Genius Look 315FS
• CD с драйверами, ПО и мануалом
• Инструкция по эксплуатации
• 32 наклейки с флагами национальных сборных ЧМ-2006

Эксплуатация

Собственно, с технической точки зрения Genius Look 315FS представляет собой совершенно типичную бюджетную веб-камеру класса 0.3 мегапиксела. Использовать продукт в таком качестве можно только в том случае, если пользовательские требования не подходят под определение с гордым словом «требования», подразумевающее категоричность критериев выбора. Номинально с задачей передачи видеоизображения через интернет недорогие web-камеры справляются, а для того, чтобы делать это качественно, существуют вдвое-втрое более дорогие устройства. Пытаться делать с помощью Look 315FS статичные фотографии вовсе не стоит, обычный телефон с камерой сделает это лучше.

Выводы

Буду краток, ибо формат блиц-обзора (да и сущность тестируемого продукта) не располагает к написанию научных трактатов.

Плюсы:

• Снимает
• Можно пнуть

Минусы:

• Пнуть можно только один раз

Итак, если вы фанат футбола, вам нужна простейшая web-камера и ради этого вы готовы мириться с на редкость посредственным качеством изготовления и работы (ну правда – это же мяч, кого волнует качество того, что по определению надо пнуть?), то ищите на раскладках города! Ну и, конечно же, такой продукт отлично подойдёт в качестве подарка футбольному фану-компьютерщику в качестве занятной игрушки в коллекцию железок (особенно пока ЧМ в разгаре). А для серьёзного применения лучше присмотреть более дорогие, но и практичные модели от Genius или других вендоров.

P.S.

Кстати, раз уж заговорили о футбольной истерии – предлагаем посмотреть на другие устройства, которые можно пнуть (по крайней мере, расцветка а-ля футбольный мяч пробуждает именно такой рефлекс, особенно после знакомства с Genius Look 315FS). Все фотографии сделаны на выставке Computex’06, прошедшей в Тайпее 6-10 июня. Так сказать, микрофоторепортаж узкой футбольно-компьютерной тематики.

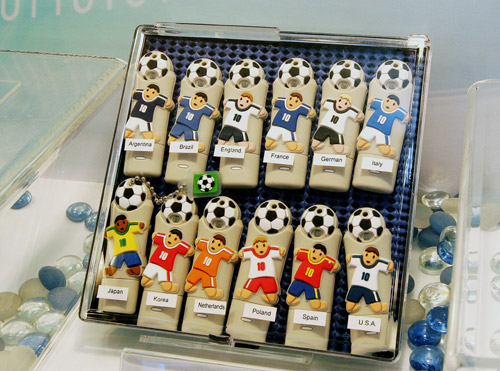

USB-flash от A-Data. Каждой стране-участнице по отдельному локализированному дизайну. Увы, Украины среди сборных, удостоившихся такой чести, нет.

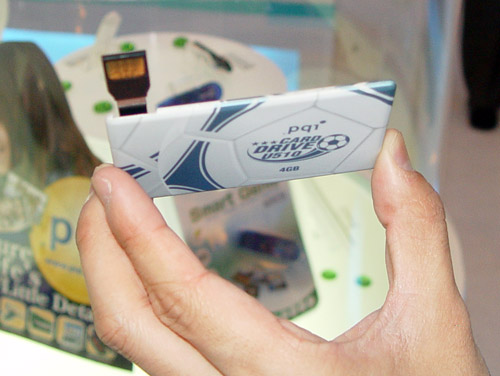

Ещё один flash-драйв, на этот раз от PQI. Не знаем, как у него обстоят дела с практическим применением, но, на наш взгляд, пинать его не удобно.


Мышь от Foxconn подойдёт для этого значительно лучше. Неспроста производитель поставил бутсы прямо рядом с этим экспонатом.

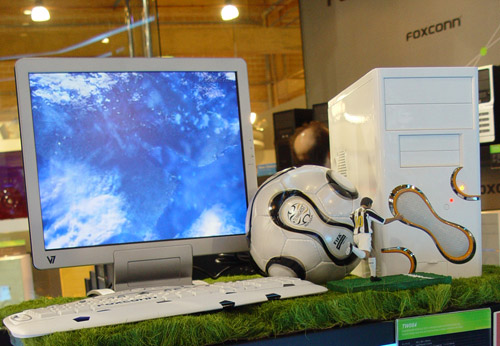

А вот корпус от этого же вендора, оформление передней панели которого перекликается с футбольным мячом (для сомневающихся рядом лежит именно такой), пинать будет просто достаточно больно – учитывая высокое качество и толщину стали и, как следствие, немалый вес агрегата. Так что фигурка футболиста, также размещённая рядом, является провокацией.


Самым же загадочным образом отметились компания Biostar. Каким образом связаны их видеокарты с футболом, остаётся загадкой. Ну, маркетологам, наверное, виднее, раз не только рекламу придумали, но ещё и соответствующую упаковку самих карт...
