Внешний и внутренний Осмотр

Мы уже знакомились с одним представителем корпусов линейки Raven от компании SilverStone. Напомню, первопроходцем был RVZ02, который благодаря своей оригинальной конструкции может уместить достаточно серьёзную связку комплектующих в минимальных размерах по ширине. Теперь пришло время познакомиться с представителями полноразмерных вариаций.

Здесь SilverStone разгулялись побольше. Согласно сайту компании, можно встретить шесть вариаций различных корпусов. К нам на тестирование попала младшая модель SilverStone Raven RVX01. Предлагаю познакомиться с его строением, если посмотреть на описание производителя, корпус может выделиться из большинства форм-факторных аналогов.

Внешний осмотр

Максимальные габариты Raven RVX01 составляют 215x485x500 миллиметров, что в большинстве случаев полностью стандартно для корпусов форм-фактора Middle-Tower. Но благодаря декоративным элементам конструкции эти размеры соблюдаются не по всем точкам замера.

Три вариации Raven RVX01 могут похвастаться наличием смотрового окна, есть и четвертая без него. В пределах модели доступны три окраса: красная, синяя и кислотно зеленая. Как видим нам достался классический, для «компьютерных крутышей», красный. Номер модели SST-RVX01BR-W.

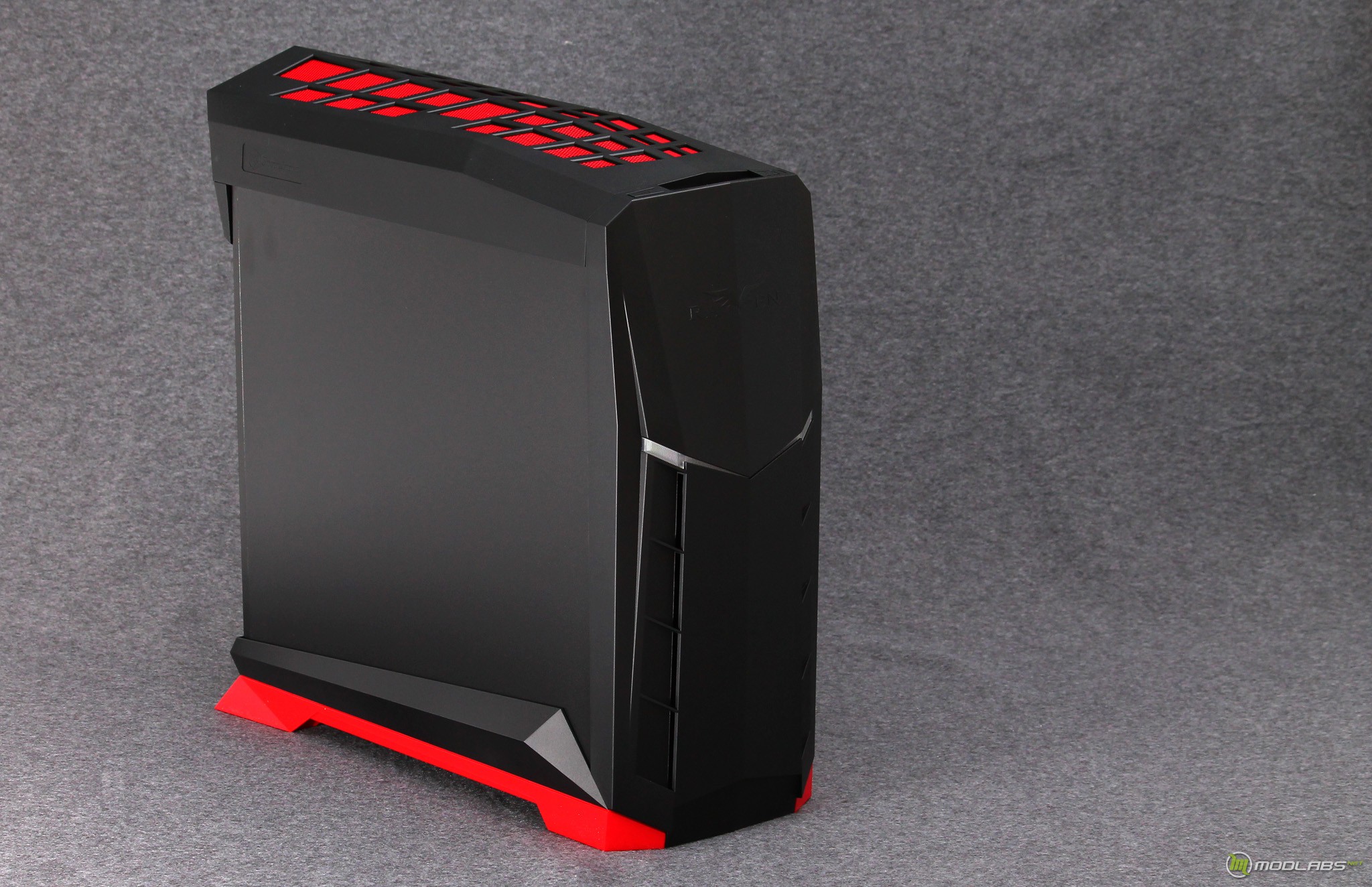

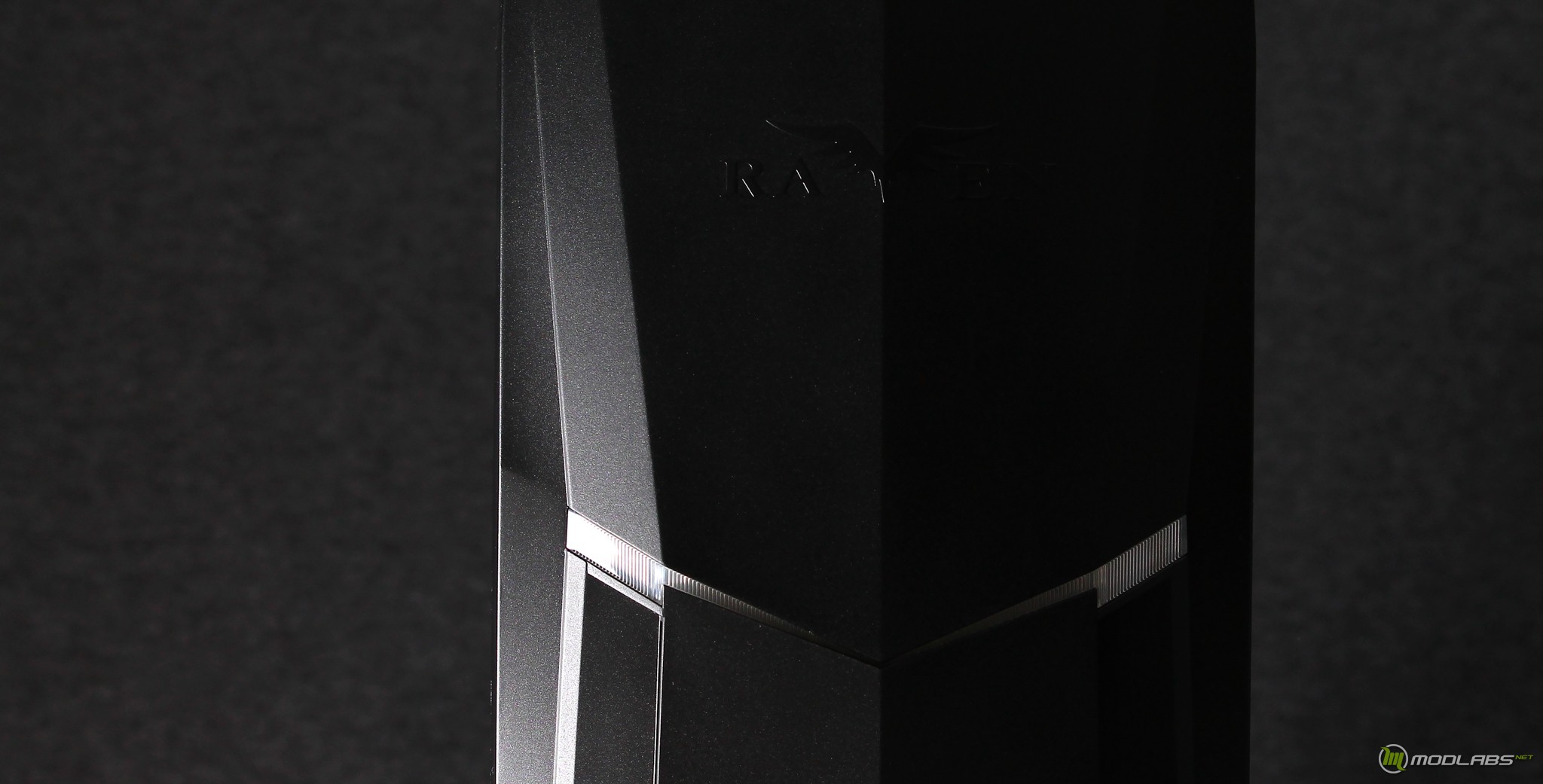

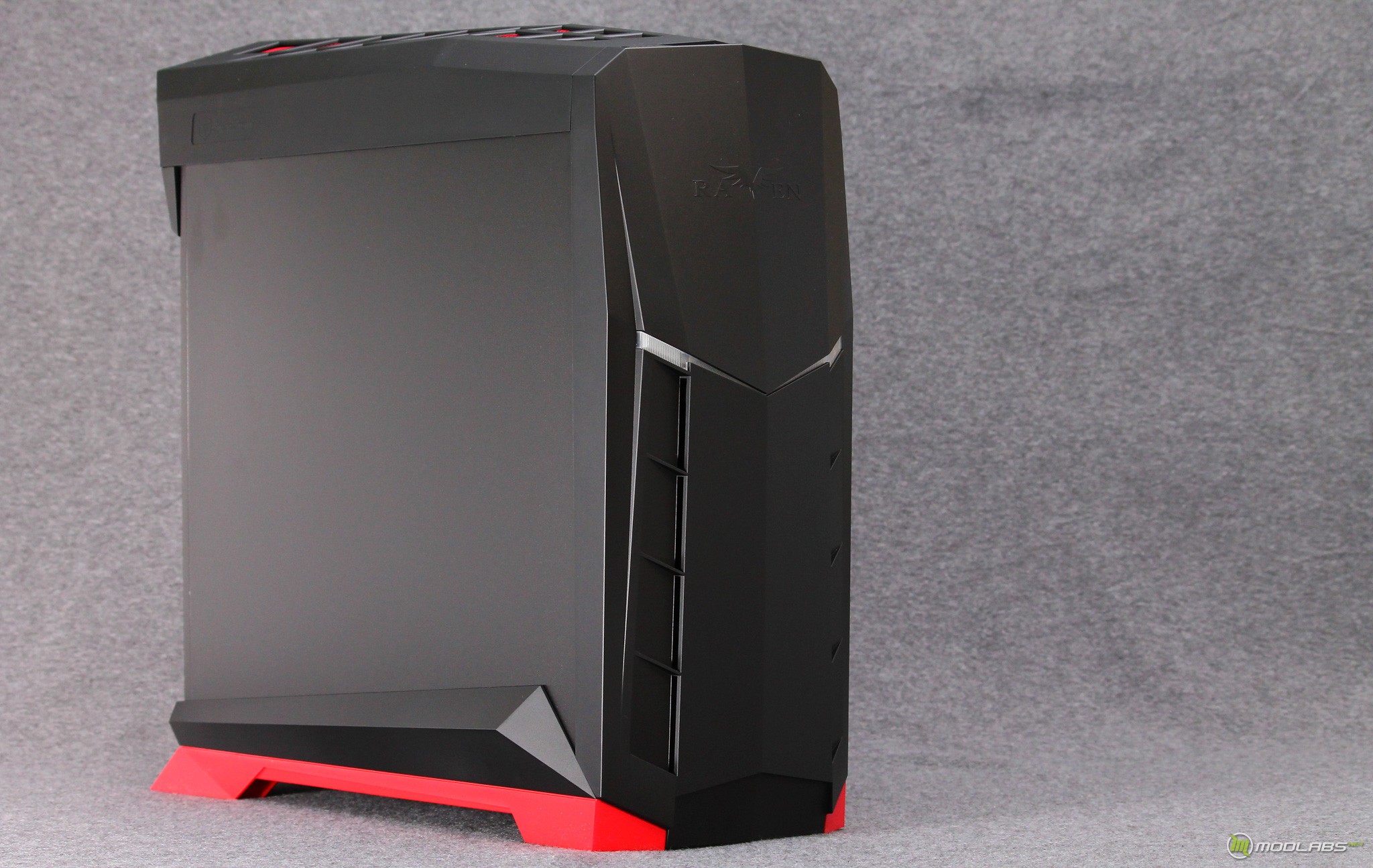

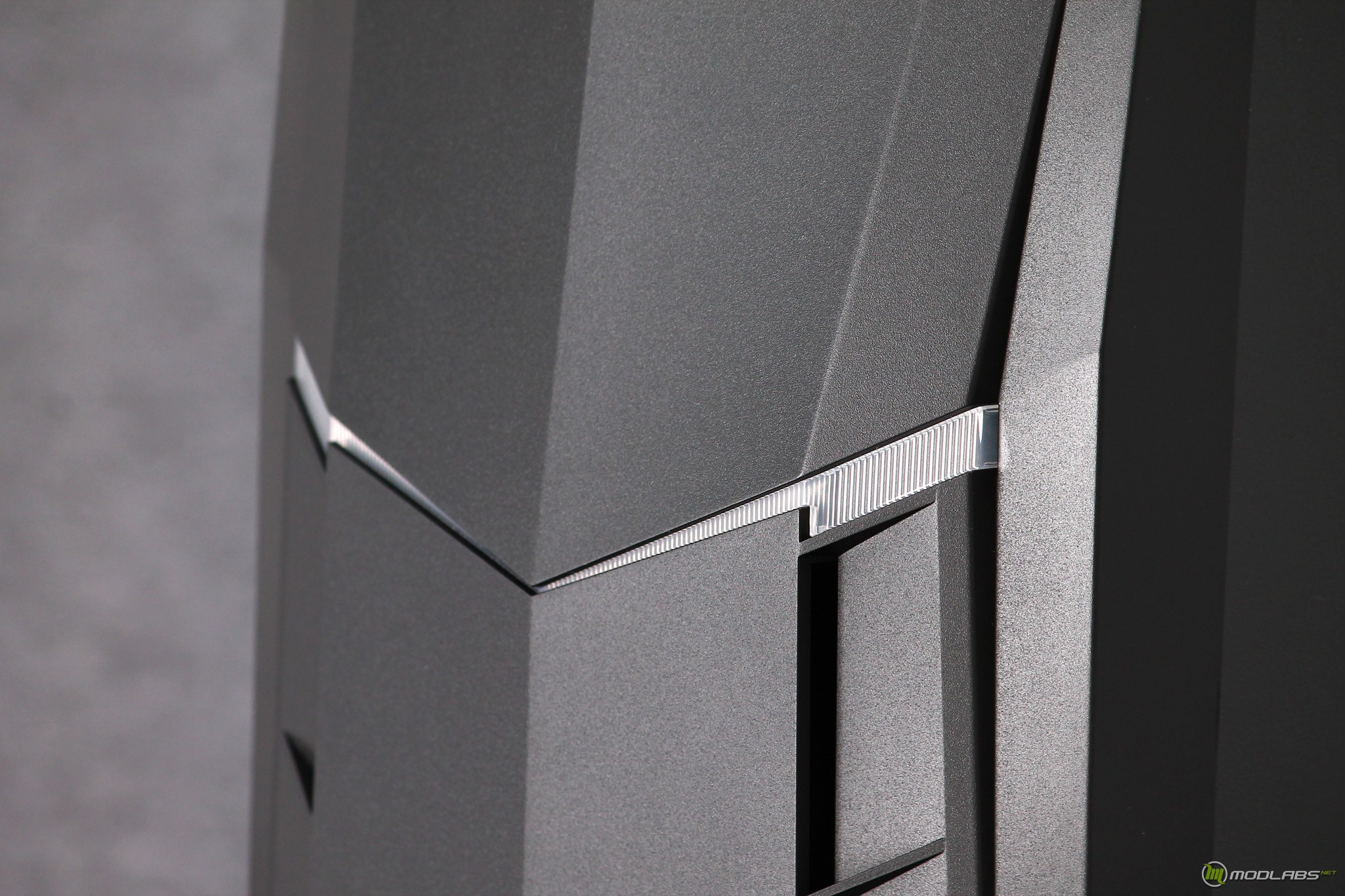

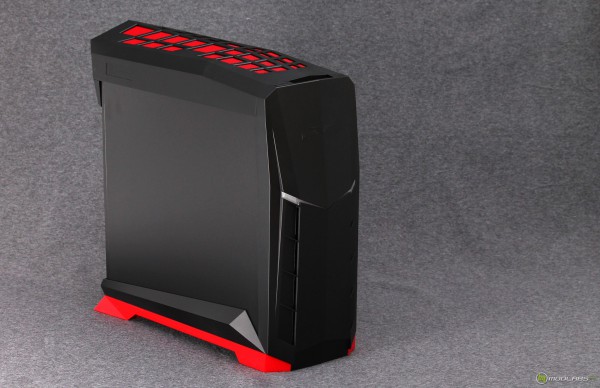

Общий внешний вид корпуса словесно описать сложно. В нем присутствует множество граней с переходами, есть вставки и рельефности, да и в целом весь корпус, начиная с лицевой панели, усиленно стремится вперед. Как и у RVZ02 лицевая панель по диаметральной плоскости разделяется линией.

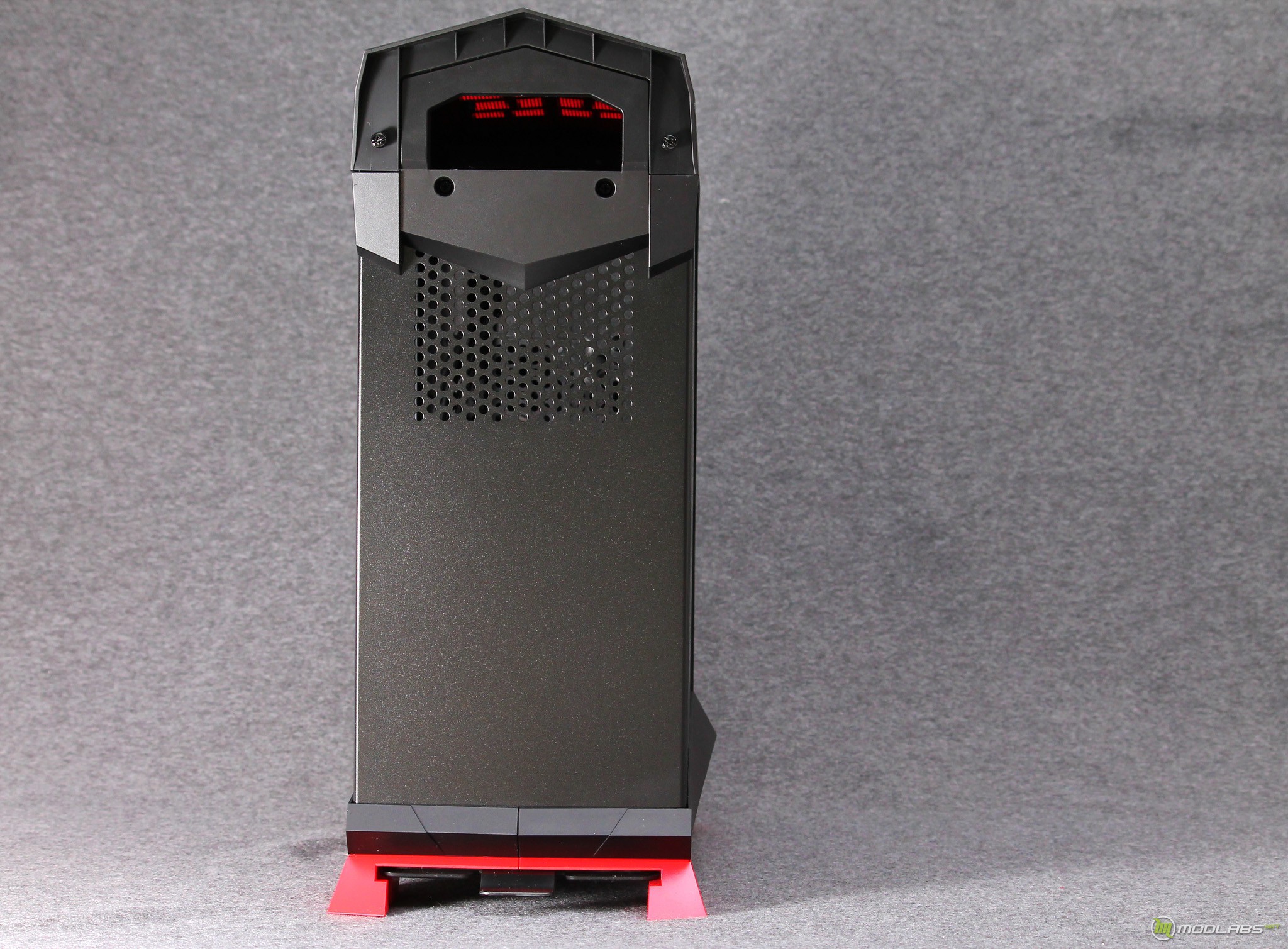

Ниже приведу несколько крупных фото лицевой панели.

Raven RVX01 дважды «перевертыш». Во-первых, смотровое окно находится на левой боковой стенке, обычно на правой. Окно по форме вытянутый прямоугольник. Во-вторых, материнская плата размещается разъемами I/O панели вверх, то есть находится на боку.

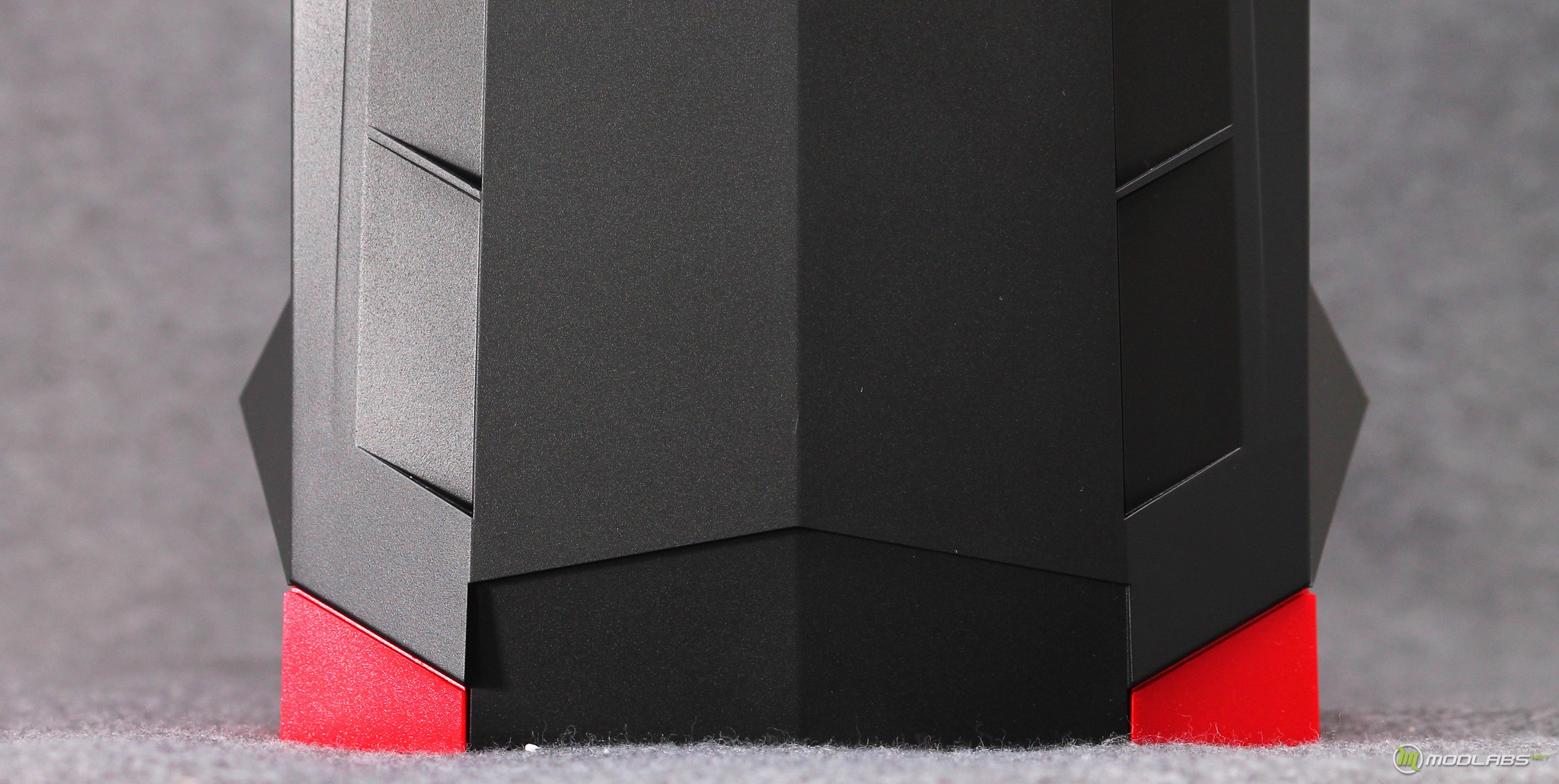

В нижней части боковой панели есть пластиковая накладка, визуально выглядит интересно и не обычно.

Для опрятного вида и защиты кабелей, которые подключаются к плате и выходят на верх, используется пластиковая крышка. В своем строении она располагает вентиляционными отверстиями.

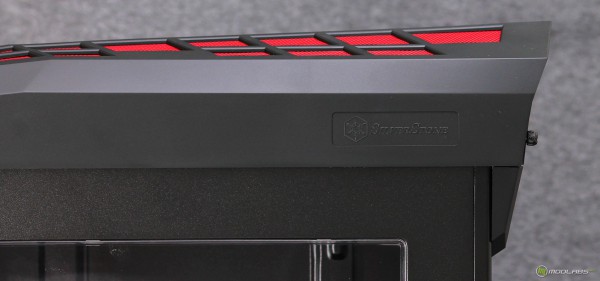

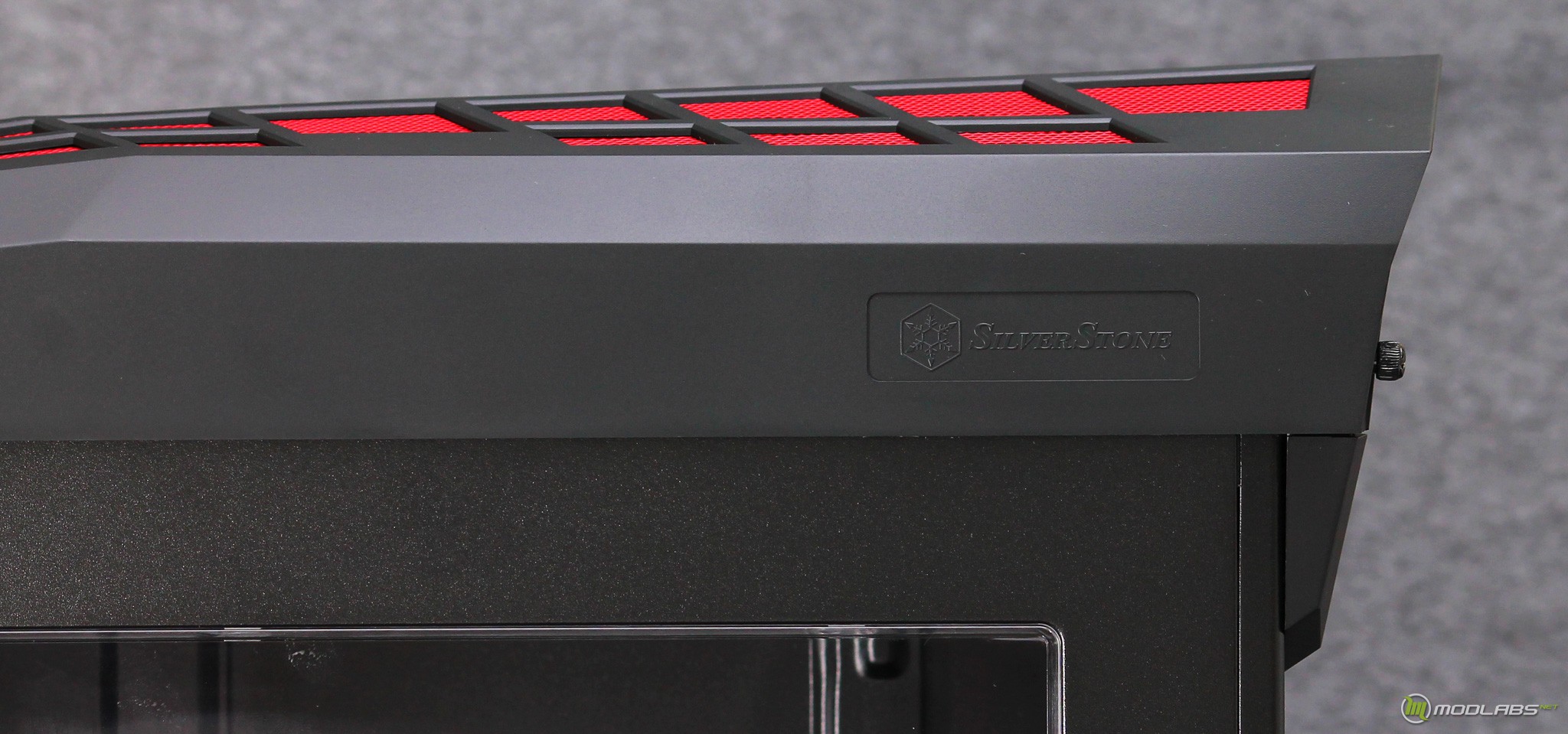

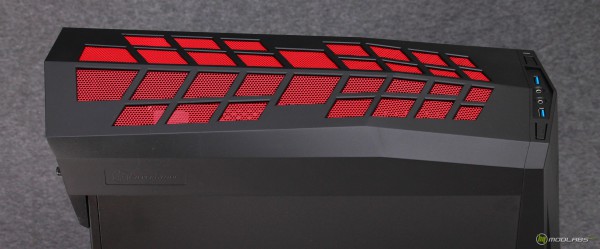

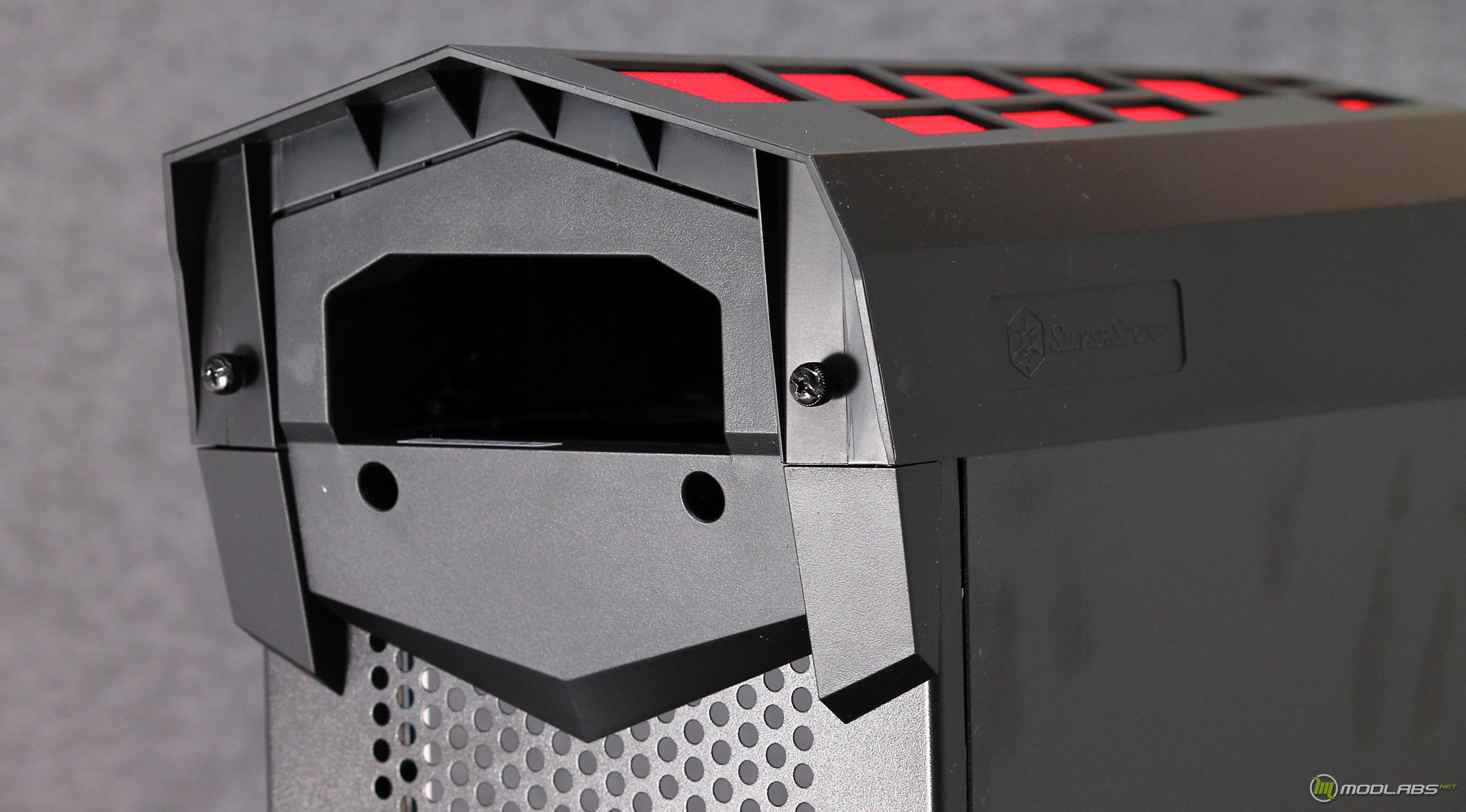

Крышка чем-то напоминает спойлер ну или оперение, которое придает углу корпуса возвышение.

Вентиляционная сетка выполнена с интересным узором, который опять же придает корпусу направленности вперед :).

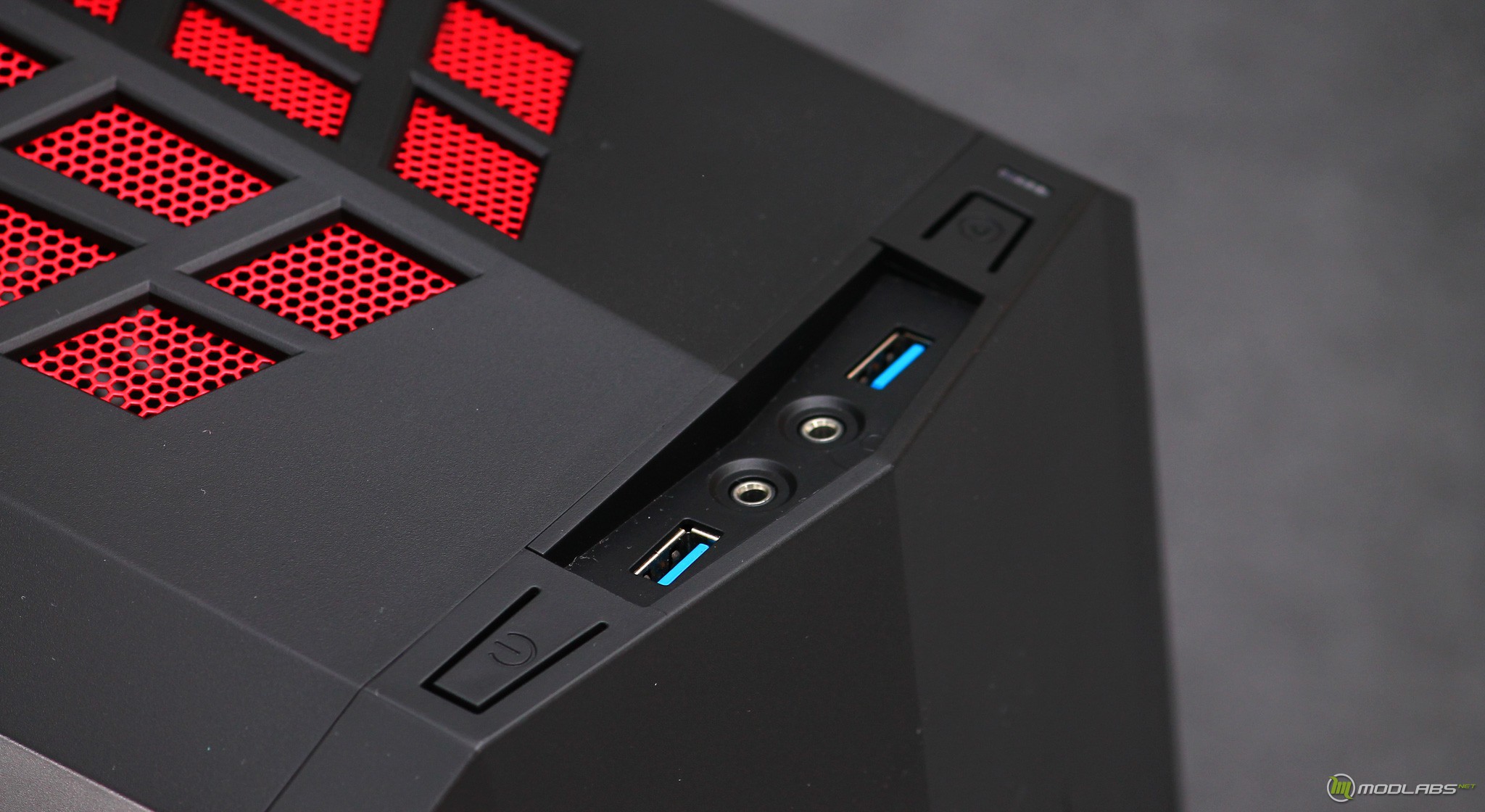

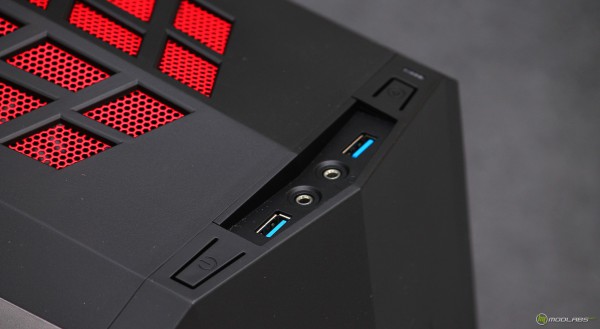

Из элементов управления присутствуют клавиши включения и перезагрузки, по части разъемов есть два USB 3.0 и пара аудиовыходов. Разъемы кроются в небольшом утоплении, крышки для их закрытия не предусмотрено.

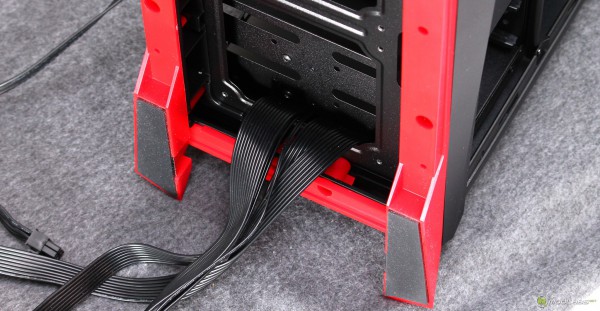

Обратная сторона корпуса максимально не стандартная :). Почти полностью глухая стенка, спасает лишь небольшая перфорация для вентилятора блока питания. Он будет устанавливаться именно в этой области.

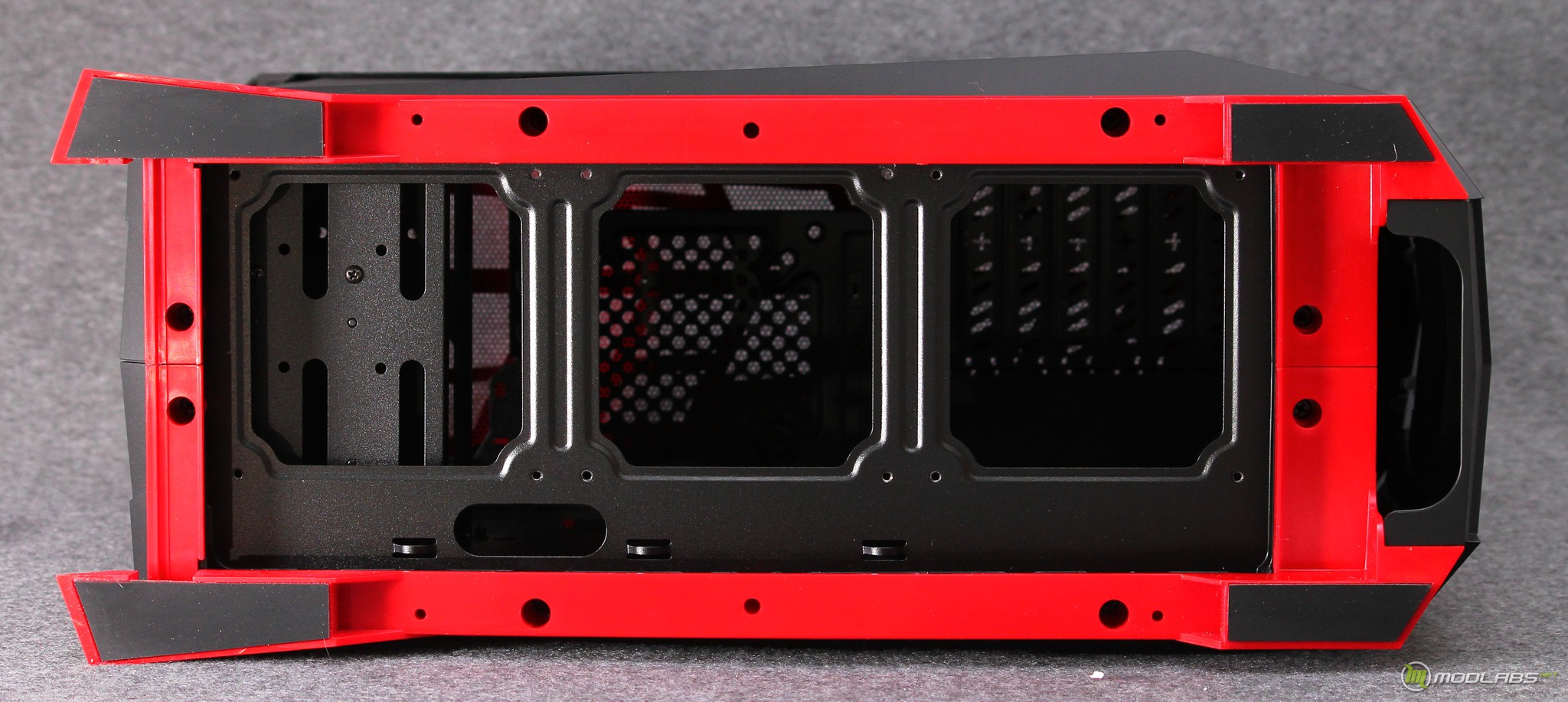

На нижней грани корпуса расположилась пластиковая база. Она крепится к раме корпуса и обеспечивает установку пылевого фильтра и ножек. В ее строении опять же множество переходов и не самая обычная форма.

Пылевой фильтр располагает пластиковой рамой и достается движением назад, что не всегда удобно. На ножках есть прорезиненная накладка, она используется для улучшения сцепления нежели глушения вибрации.

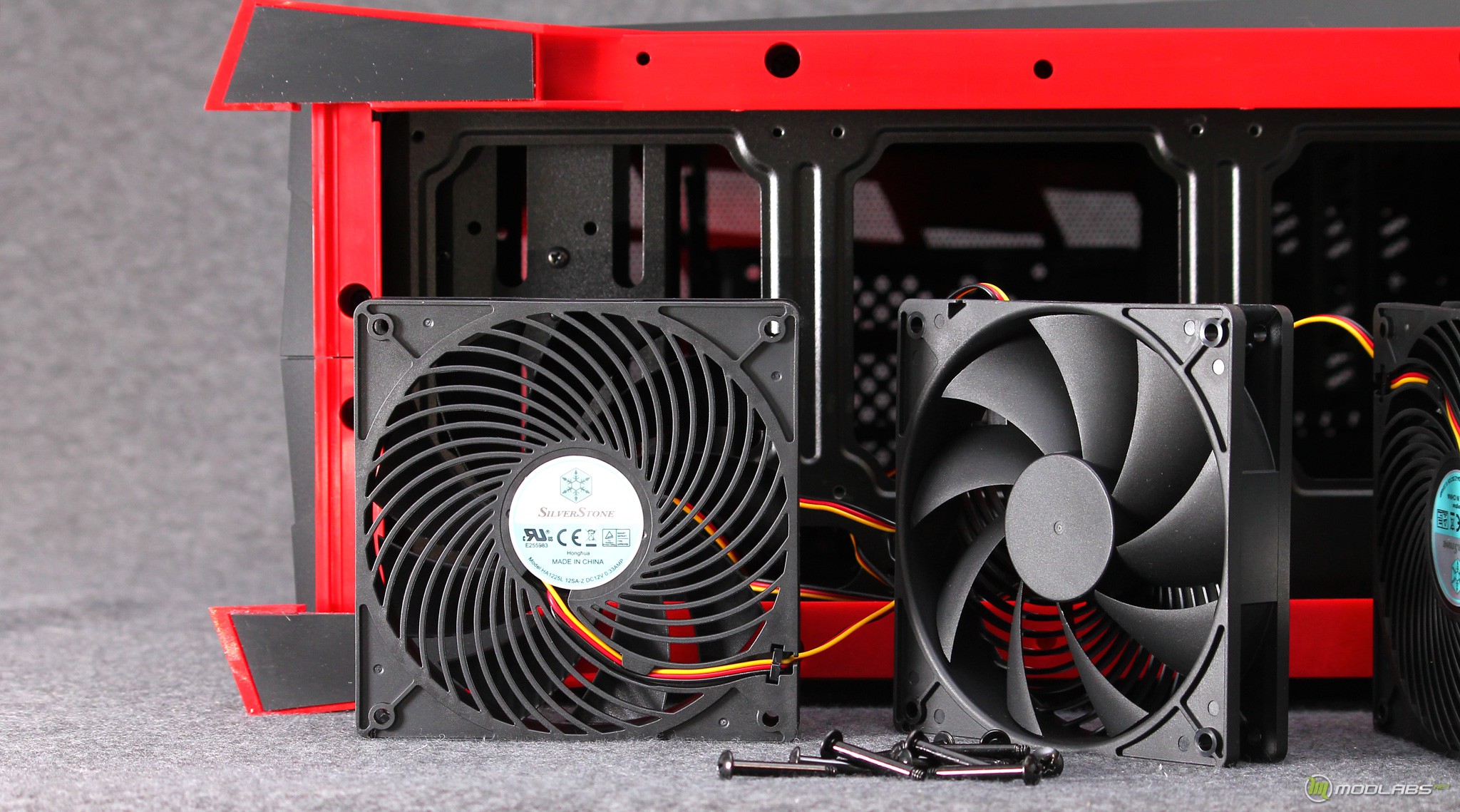

К нижней грани корпуса крепятся три 120 мм вентилятора с маркировкой HA1225L 12SA-Z, решения от самих SilverStone. Вентиляторы имеют пластиковую решётку для предотвращения попадания проводов в крыльчатку. На мой взгляд решетку можно было бы сделать съемной, для применения в случае подмены вентиляторов.

Для установки доступны только 120 мм вентиляторы, посадочные места для «стосороковок» не предусмотрены.

Далее мы переходим к внутреннему осмотру SilverStone Raven RVX01.

Внутренний осмотр

Разбор корпуса начинается с демонтажа верхней панели. Она фиксируется двумя болтами с накатанной головкой, а по длине удерживается пластиковыми направляющими.

Внутри верхней крышки можно увидеть способ крепления цельной сетки, дюжина небольших саморезов под крестовую отвертку.

Сняв верхнюю крышку, мы можем увидеть привычную «обратную» панель корпуса. Есть посадочное место для блока питания, разъем для заглушки материнской платы и посадочное место под 120 мм вентилятор. Из семи заглушек для карт расширения только одна многоразовая, остальные выламываются при необходимости первого использования.

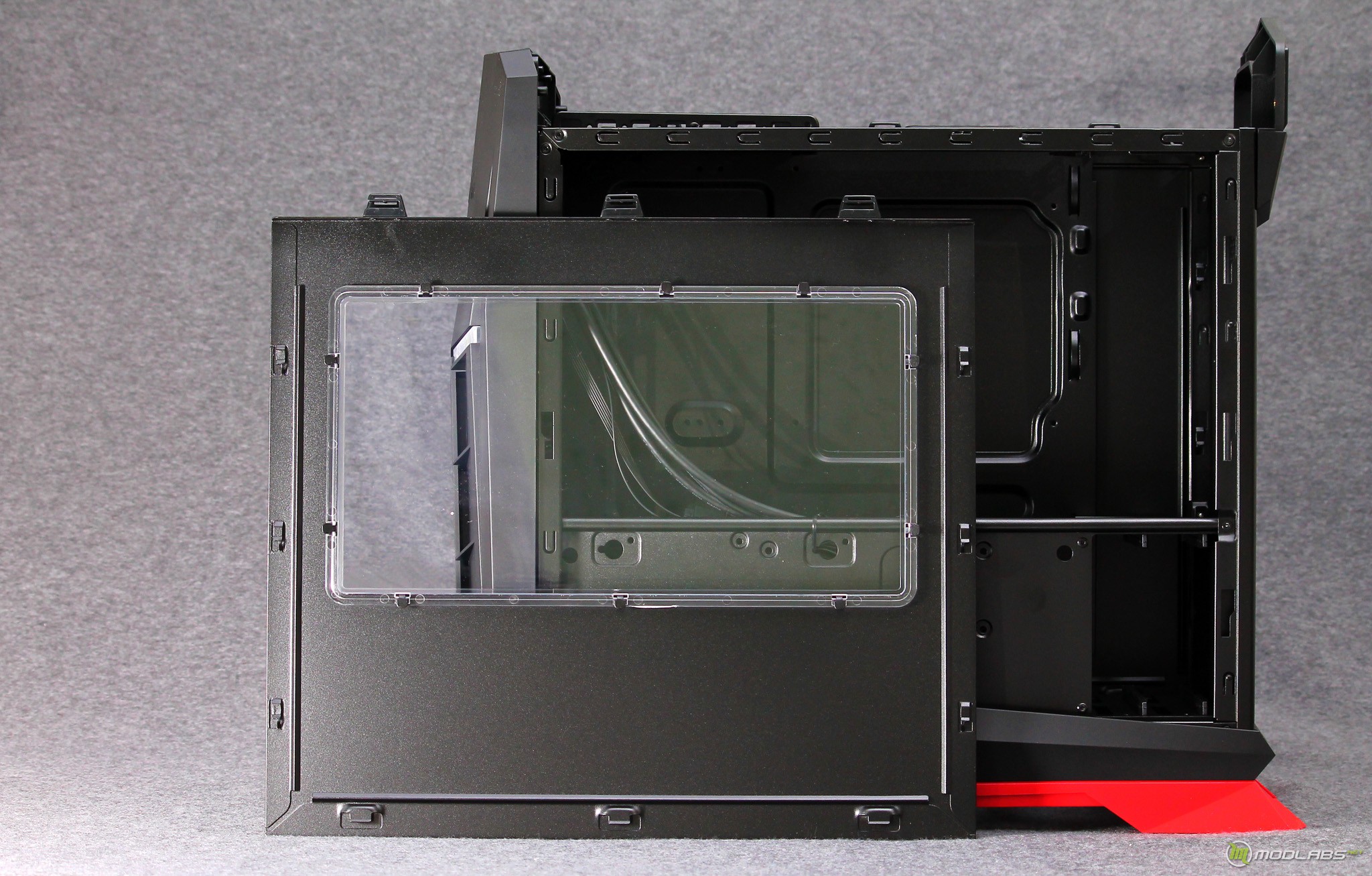

Обе боковины фиксируются двумя болтами и демонтируются движением вверх.

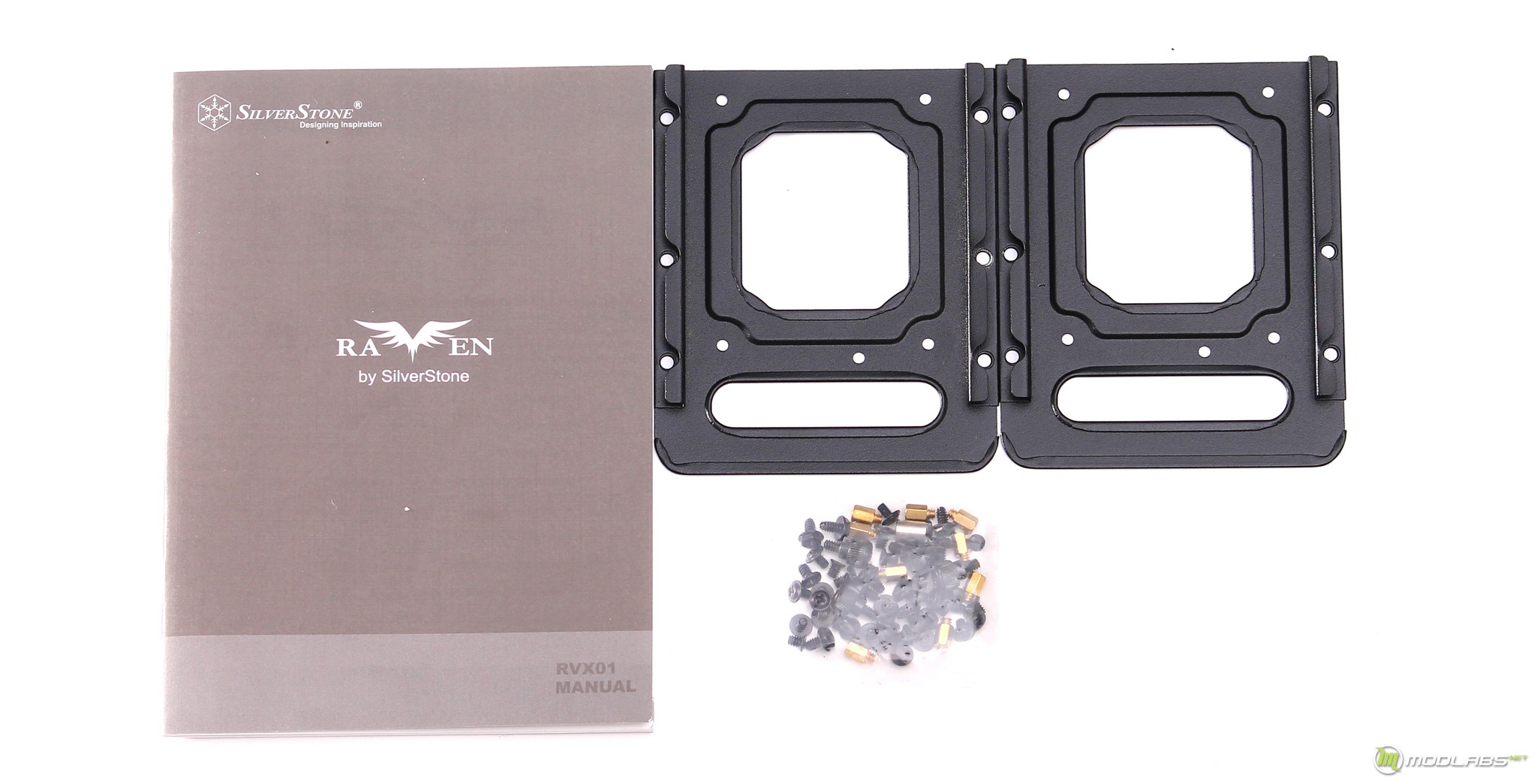

Внутри корпуса можно обнаружить комплект поставки, который состоит из инструкции пользователя, пакетика с набором различных болтов и двух металлических направляющих для накопителей.

Согласно техническим характеристикам производитель ориентирует RVX01 на установку материнских плат ATX, Micro-ATX. Повторюсь, плата, как и связанные с ней элементы устанавливаются в корпус под углом в 90 градусов.

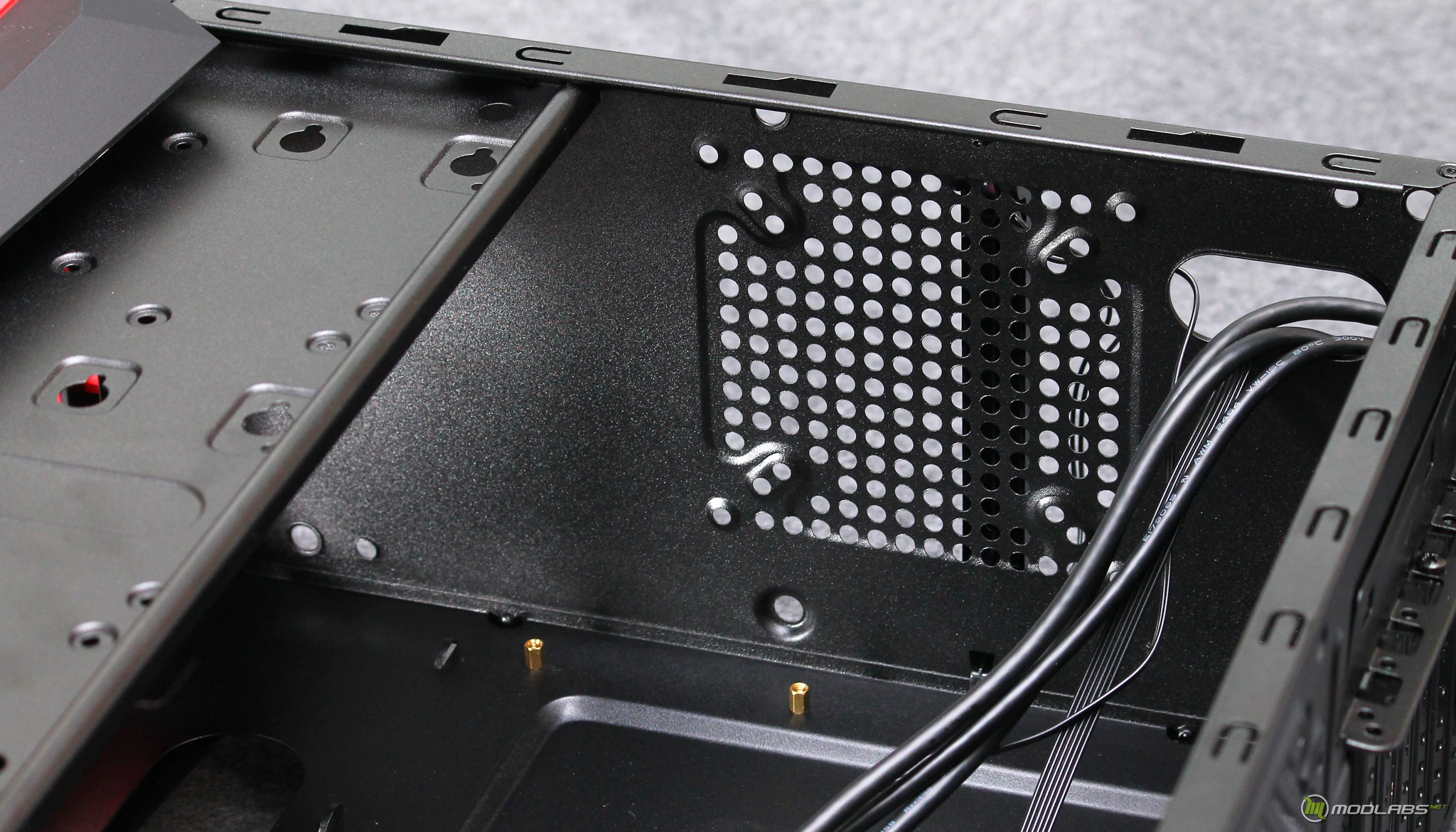

В поддоне материнской платы есть добротное смотровое окно, оно предоставит доступ к обратной стороне зафиксированной платы для замены или первой установки системы охлаждения. Есть и небольшие «пресс переходы», которые должны увеличить общую прочность конструкции.

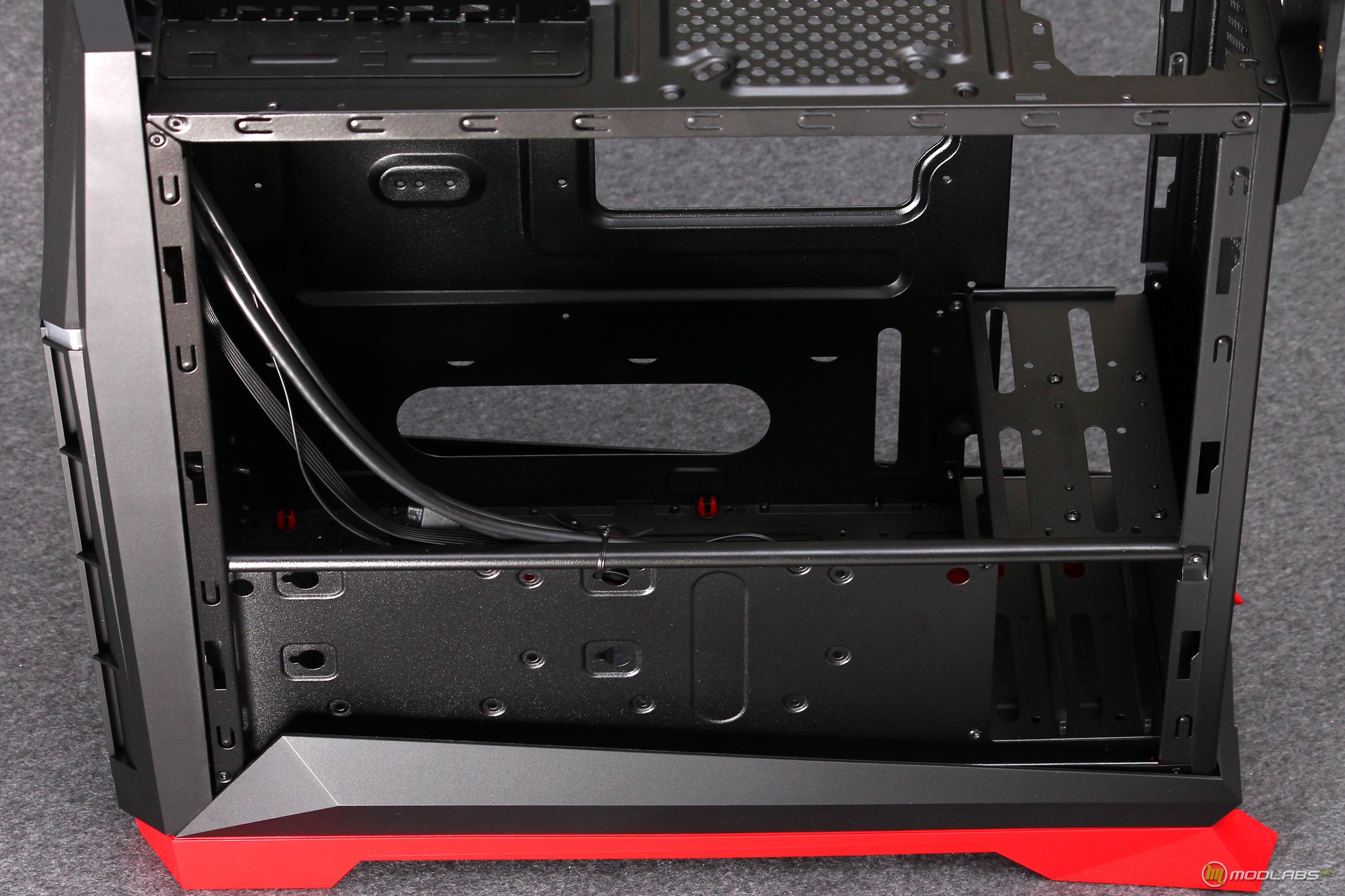

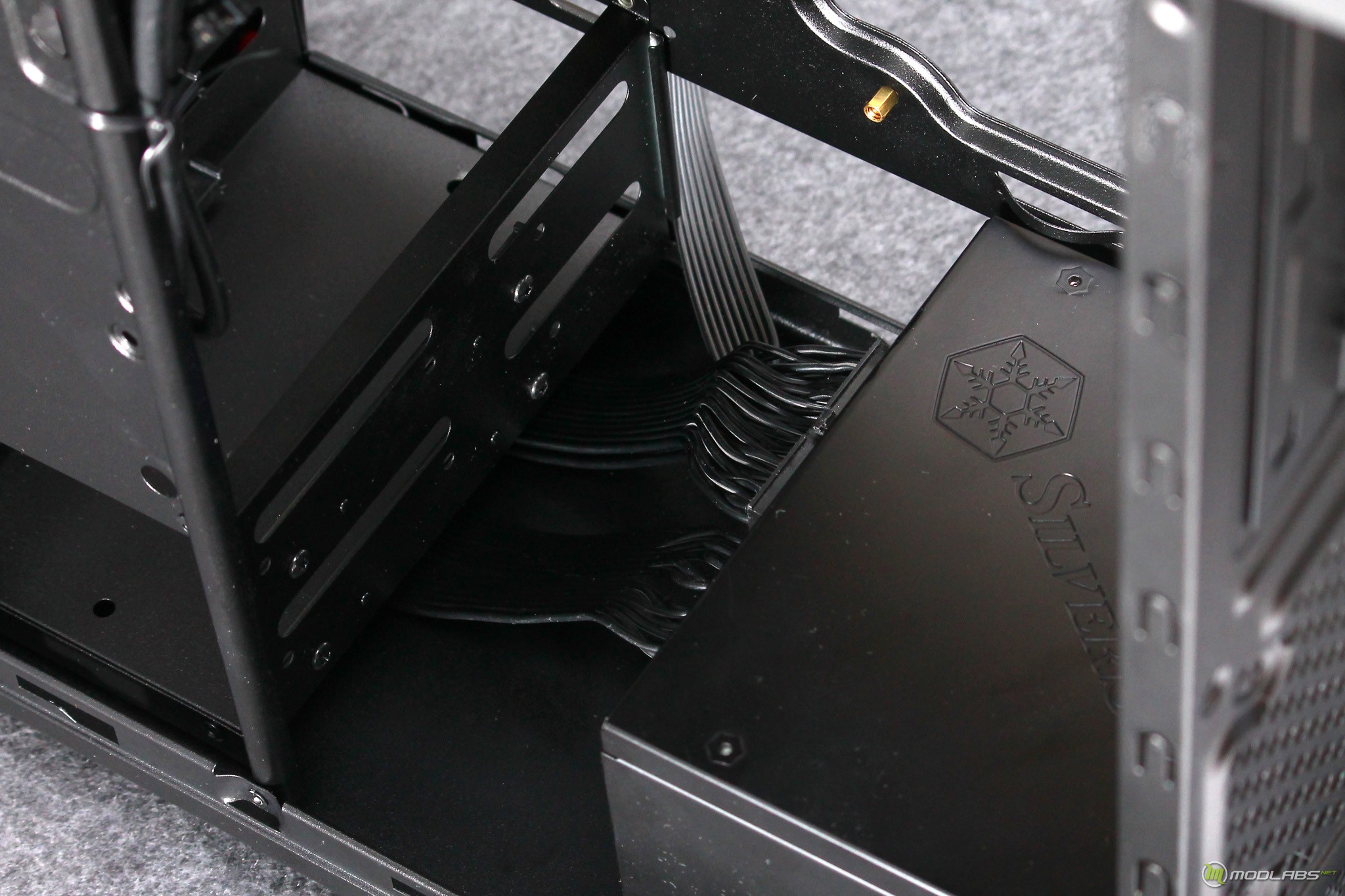

Благодаря перегородке, которая «огораживает» нижнюю часть корпуса, увеличивается прочность конструкции, а также визуально закрывается место скопления кабелей. Почему скопления? Узнаем при сборке.

Лицевая панель при доле желания снимается без открутки каких-либо болтов, только пластиковые направляющие. В этой области мы наблюдаем еще одно посадочное место для стодвацатки. Итого в RVX01 есть следующие посадочные места для вертушек:

• Три 120 мм на нижней панели;
• Один 120 мм на передней панели;
• Один 120 мм на верхней панели.

Особенности сборки, Установка накопителей, Результаты сборки, Резюмируем

Используемый блок питания

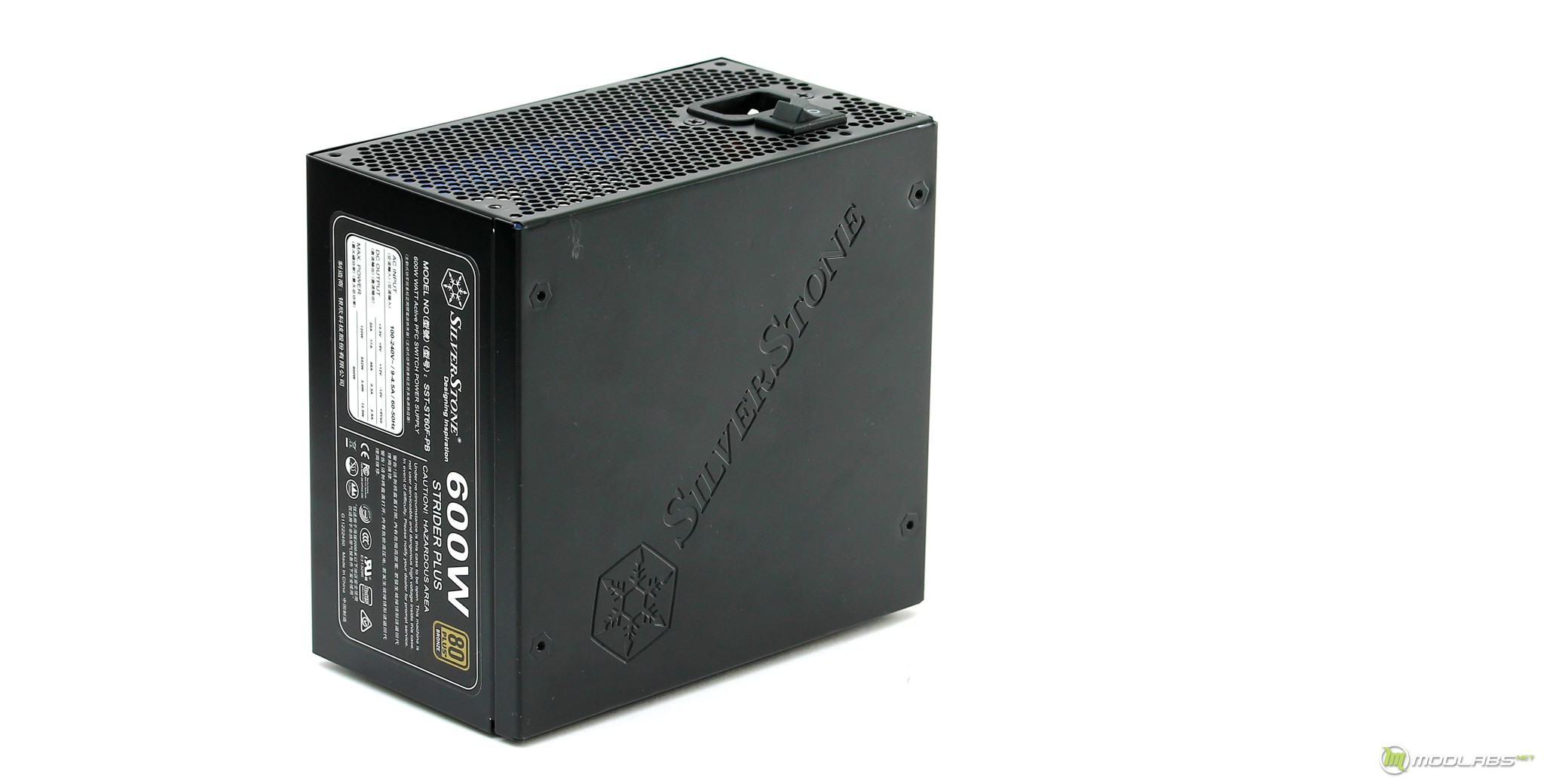

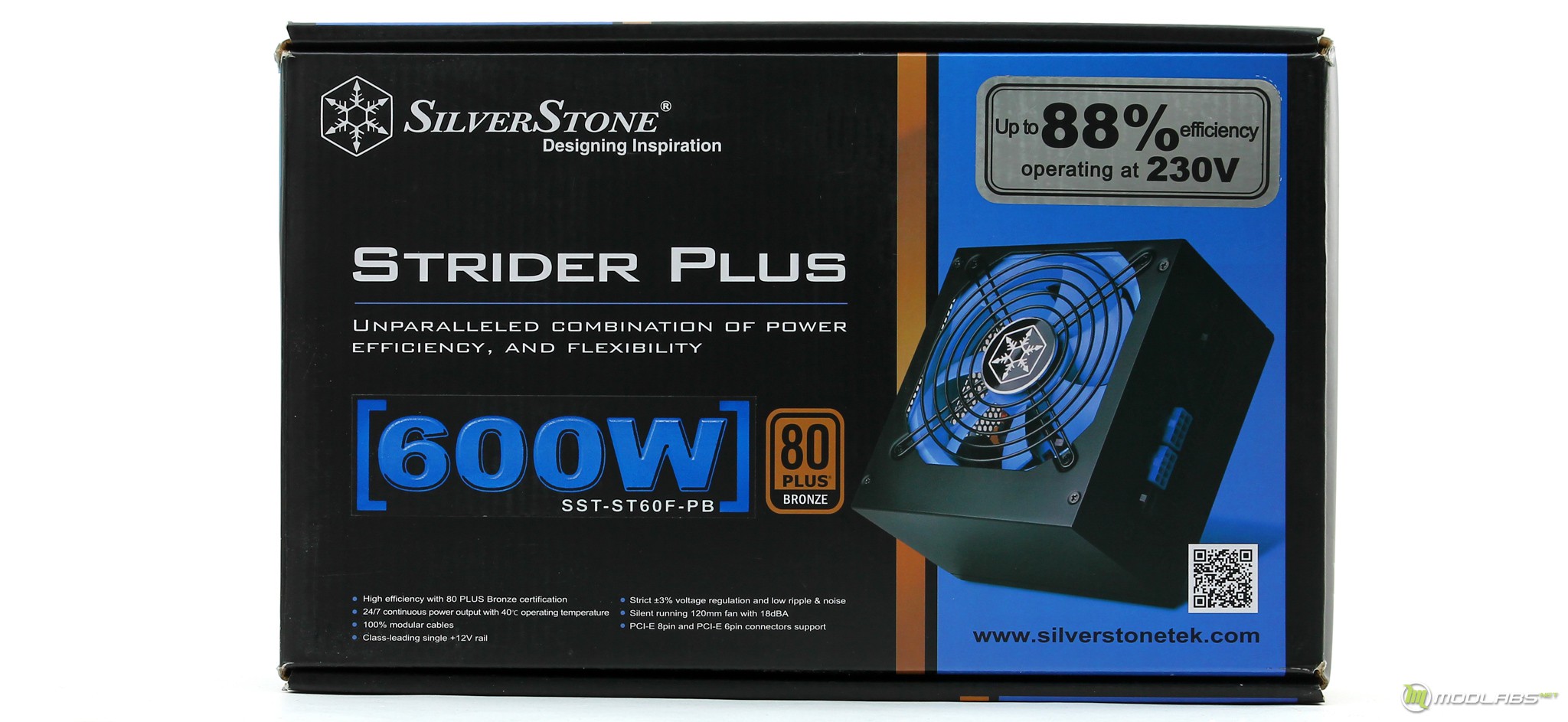

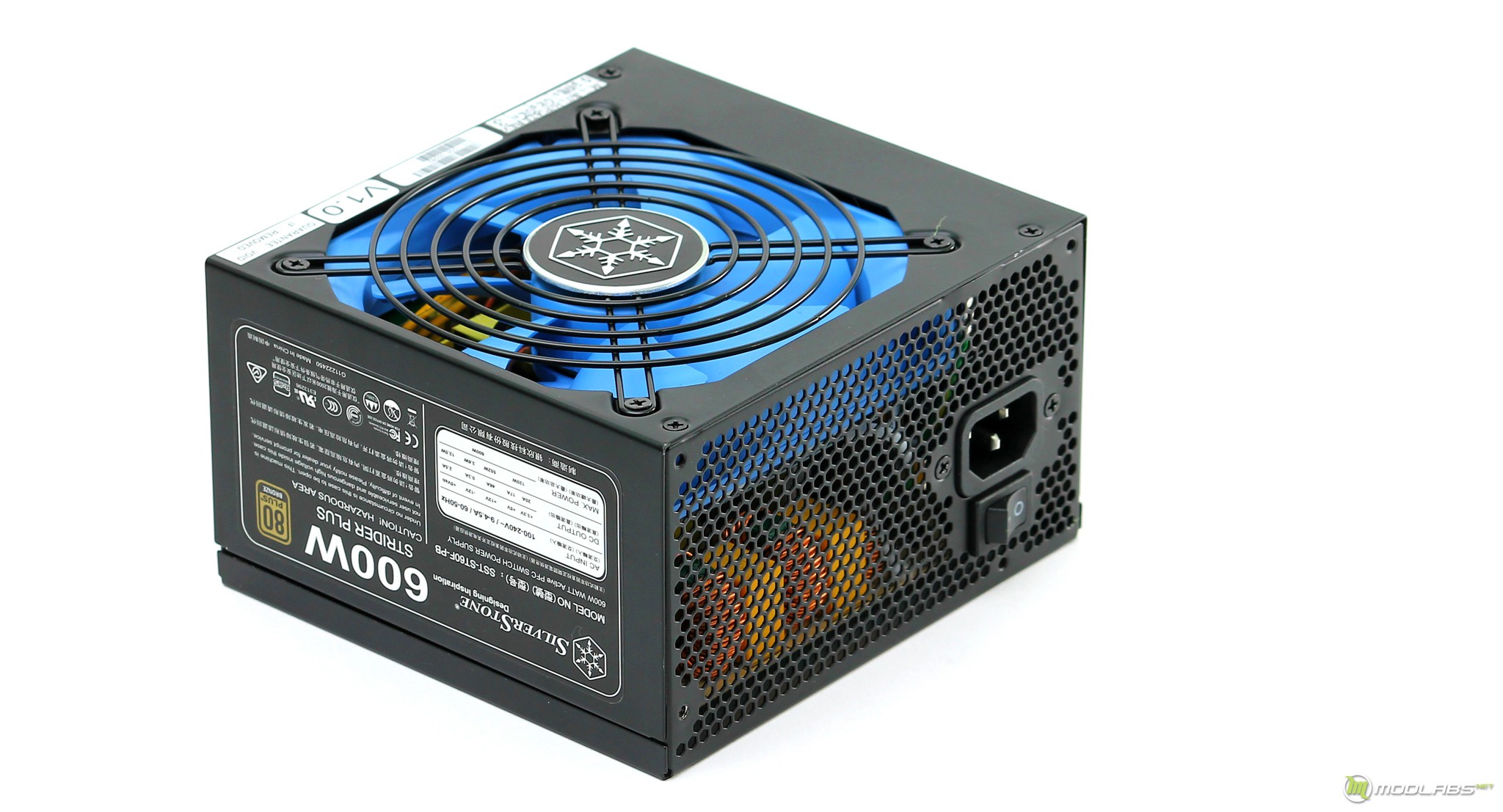

Для сборки в пределах героя сегодняшнего обзора будем использовать блок питания от этого же производителя, а именно SilverStone SST-ST60F-PB на 600W. Бегло посмотрим на его внешний вид и упомянем основные характеристики. Прибыл SST-ST60F-PB в упаковке стандартных размеров, на ее боковых гранях есть перечисления всех основных характеристик и явное упоминание вложенной модели.

В комплекте обнаруживается сам БП, кабель питания, два вида болтов для фиксации, инструкция пользователя, набор кабелей и несколько стяжек для их укладки.

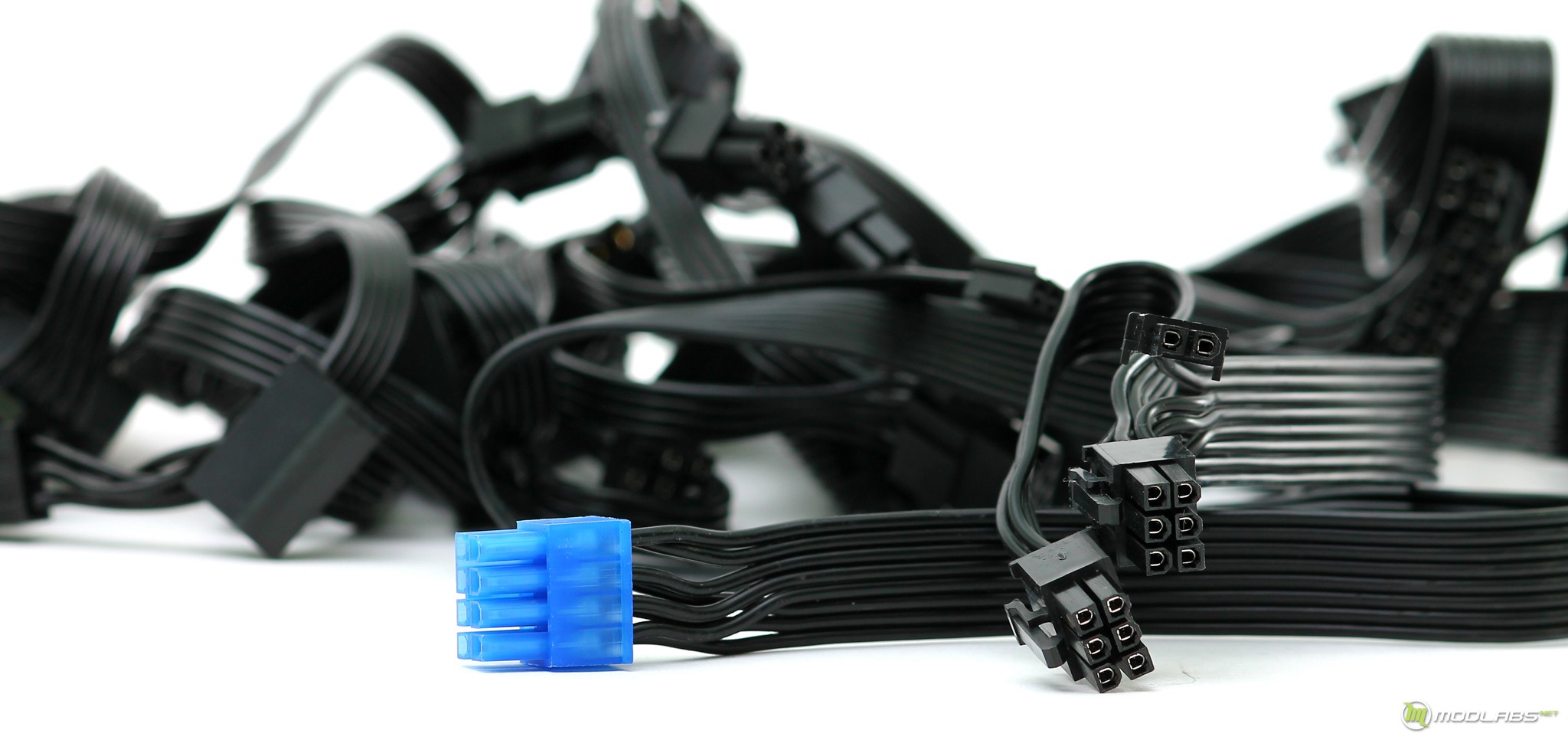

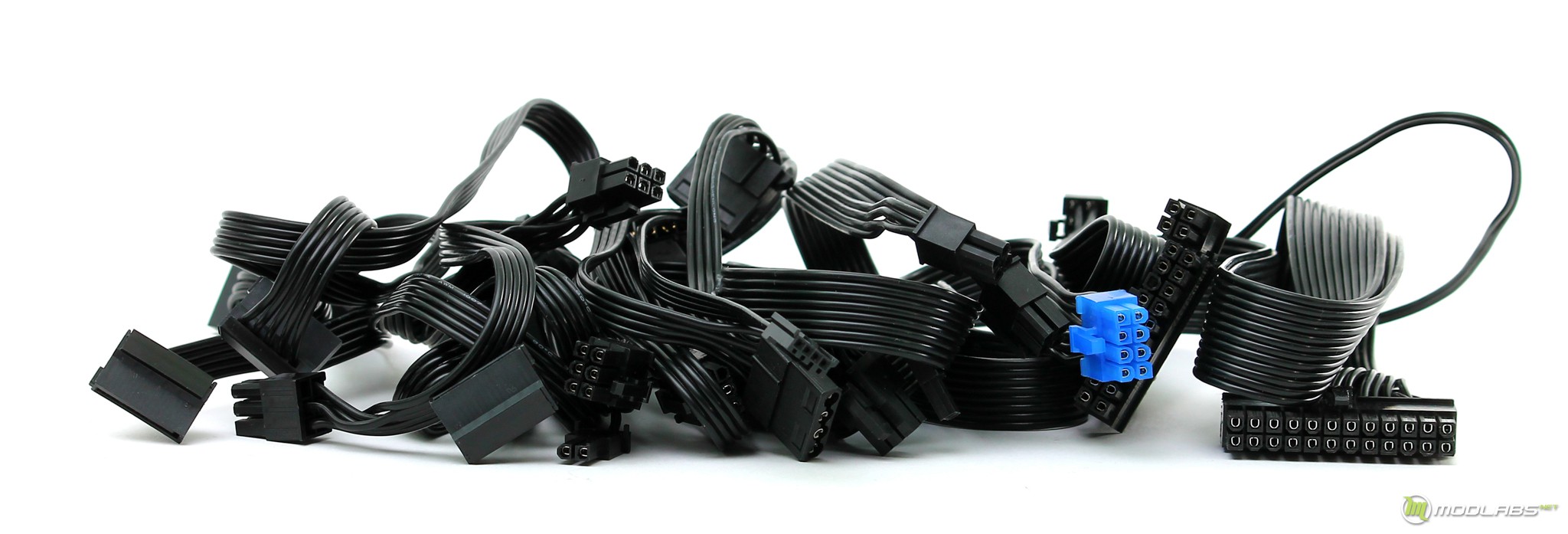

SilverStone SST-ST60F-PB полностью модульный, включая 24-pin кабель. Кабеля черные и плоские, такие аналоги встречались нам и у других производителей. С полным списком кабелей и разъемов можно ознакомиться на странице продукта.

SST-ST60F-PB обладает общей линией +12VDC, которая обеспечивает 552W. Блок сертифицирован по стандарту 80 PLUS Bronze. Для охлаждения используется один 120 мм вентилятор, который в рабочем режиме не останавливается.

Без учета кабелей длинна SST-ST60F-PB составляет 140 миллиметров, что позволит использовать его в компактных корпусах с ATX разъемом для блока питания. Этот блок питания мы добавили по своему усмотрению, в комплекте его нет :)

Особенности сборки

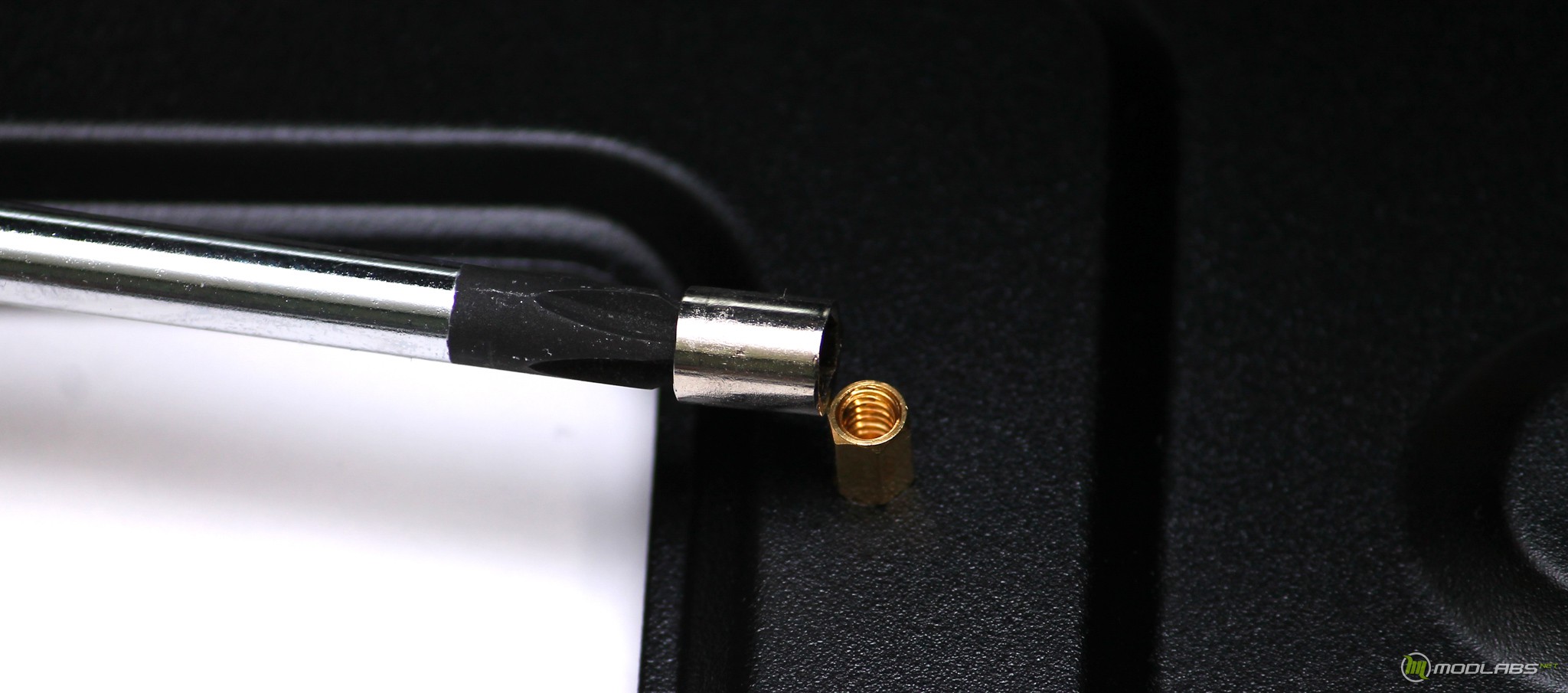

Сборка начинается с прокрутки ножек для материнской платы, облегчает процесс комплектная накладка для отвертки.

Как бы то странно не звучало, но Raven RVX01 совершенно не рассчитан на скрытную прокладку кабелей. Если не применять фантазию, то большинство кабелей останутся в пределах основного объема корпуса. Но если пытаться найти обходы, то можно пустить основную массу за корзиной накопителей, например. Отметим, что при использовании полноразмерных блоков питания ситуация может еще немного усугубиться отсутствием свободного места для «маневра».

Аналогично заведены в корпус и кабеля лицевой панели. Конечно, границы смотрового окна скрывают их наличие, но ничего не мешает разместить отверстие для их проводки в нижней области, за пределами видимости.

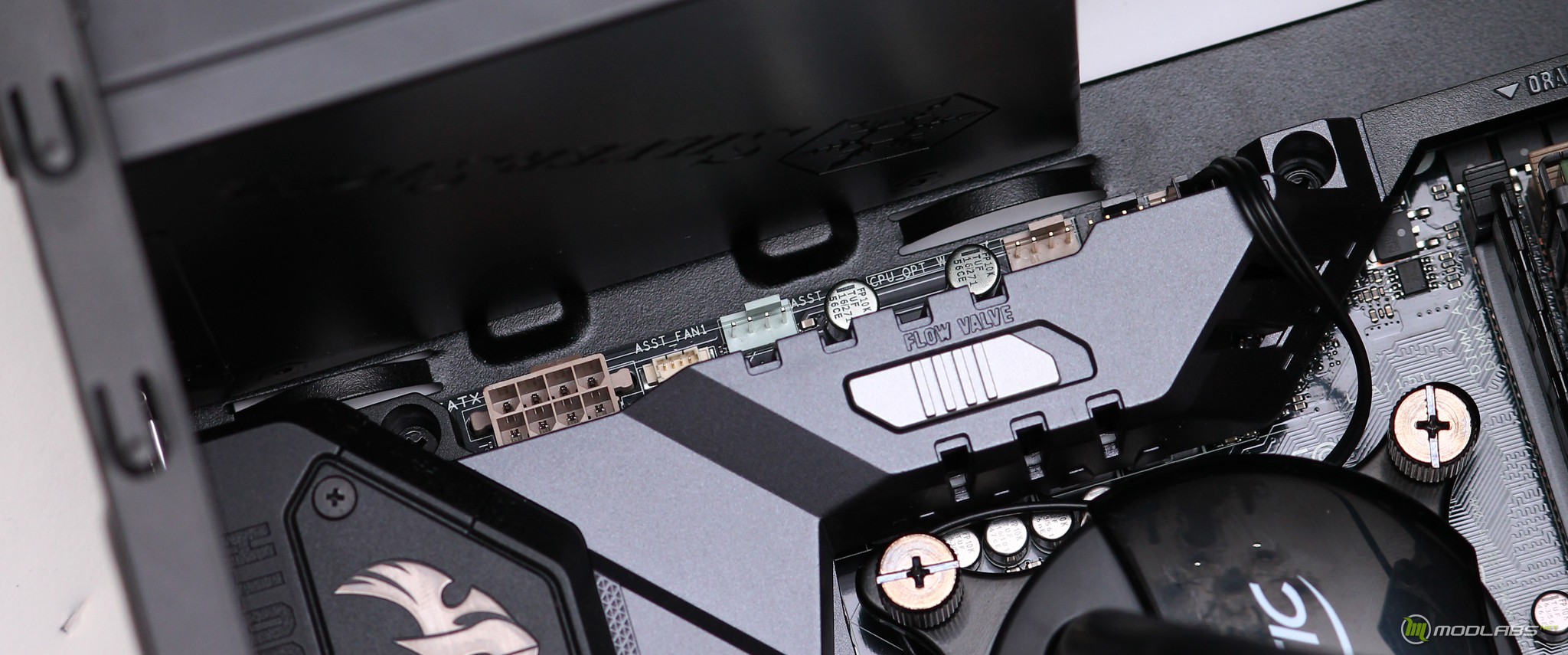

Если хотите красиво проложить 8-pin кабель питания процессора, то об этом нужно позаботиться до момента установки материнской платы, зазор до установленного блока питания минимален. В моем случае я заложил кабель именно под него.

Сама материнская плата устанавливается обычно, рядом расположенные элементы корпуса не мешаются.

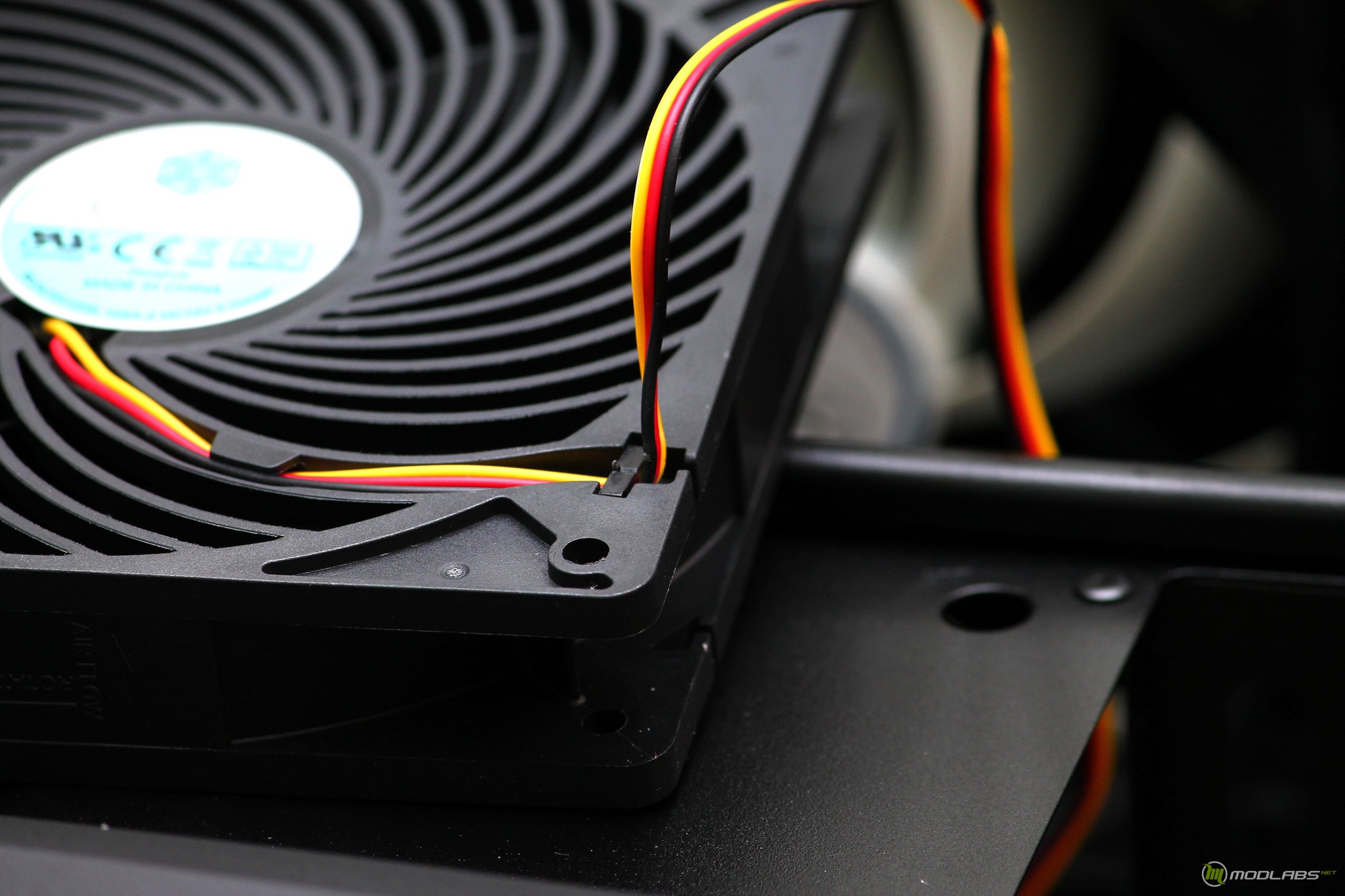

Завод кабелей для предустановленных вентиляторов опять же проходит с помощью одного отверстия. В такой конфигурации не все кабеля доставали до коннекторов материнской платы. Можно просверлить, но я направил кабель вверх, в итоге они оказались во внутренней части корпуса.

Установка накопителей

По накопителям, на перегородку внутри корпуса можно прикрутить пару накопителей, еще пара располагается в отдельном отсеке.

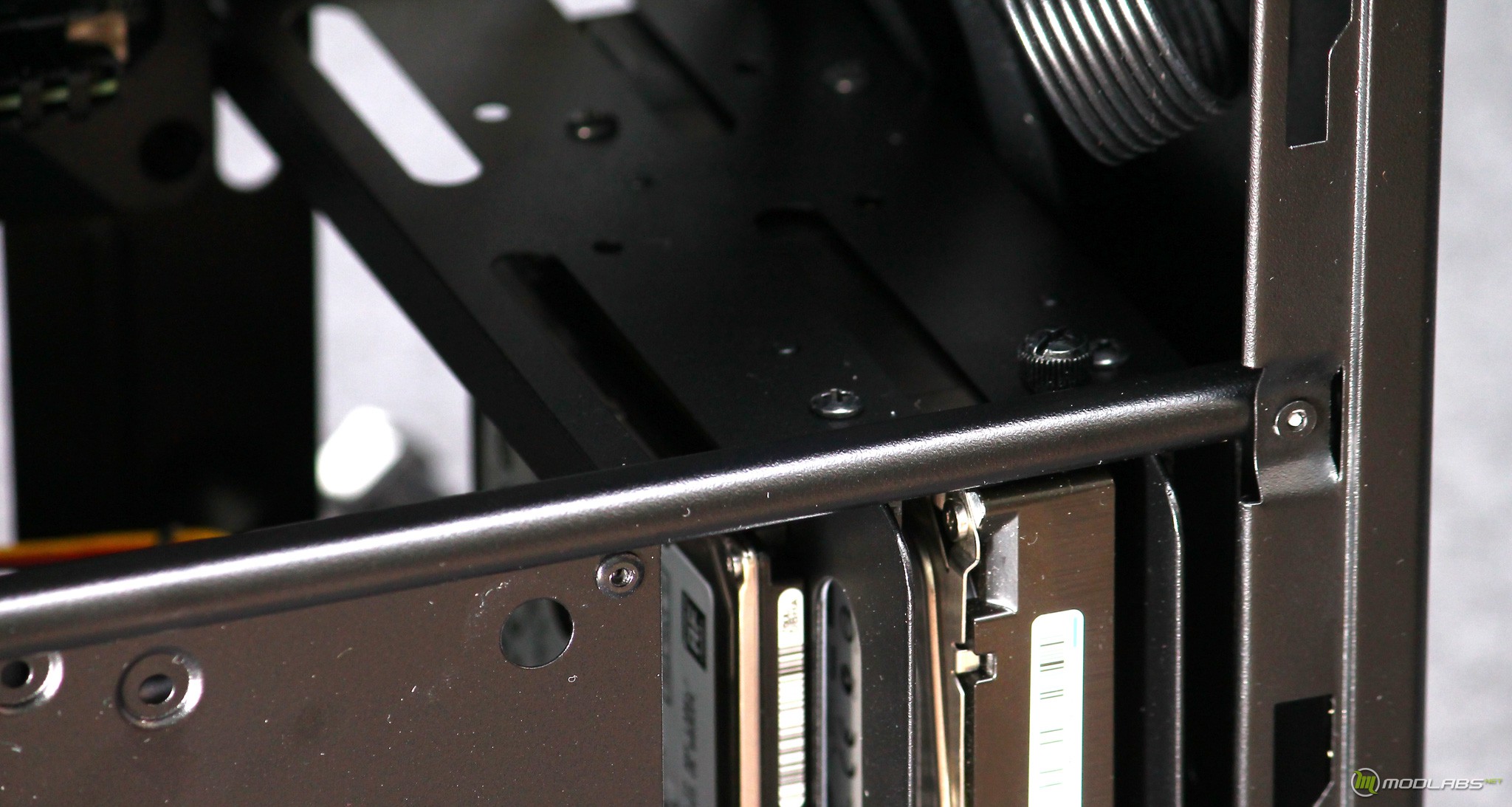

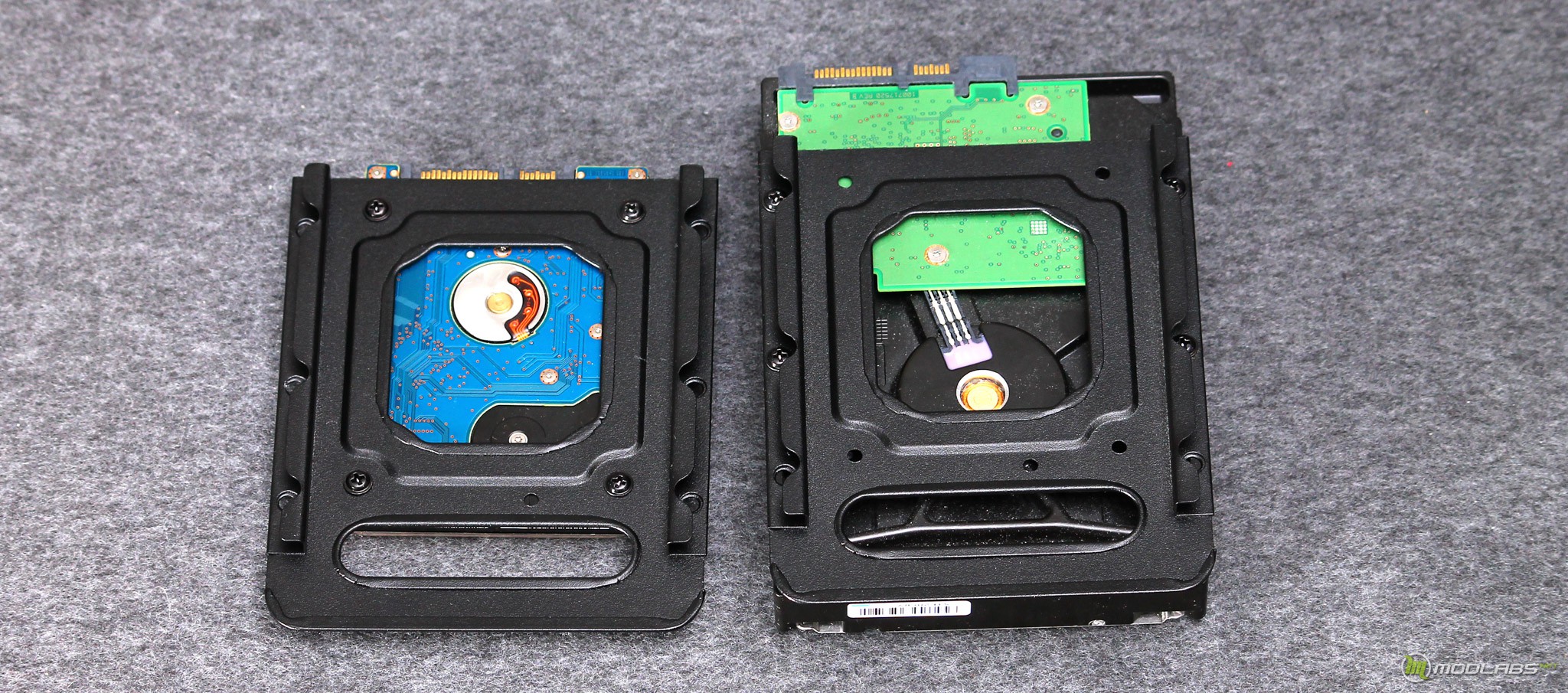

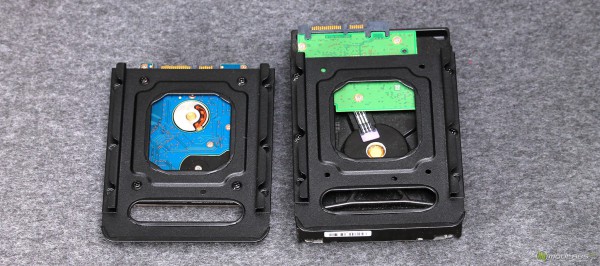

Для установки накопителей в отсек используются металлические направляющие. В моем случае они имели минимальный зазор от печатной платы диска, немного насторожило.

Накопитель с салазками устанавливаются в отсек и фиксируется болтом. Виброизоляции для улучшения шумовых характеристик не предусмотрено. Накопитель форм-фактора 2.5” зафиксировать в салазках не удалось.

Результаты сборки

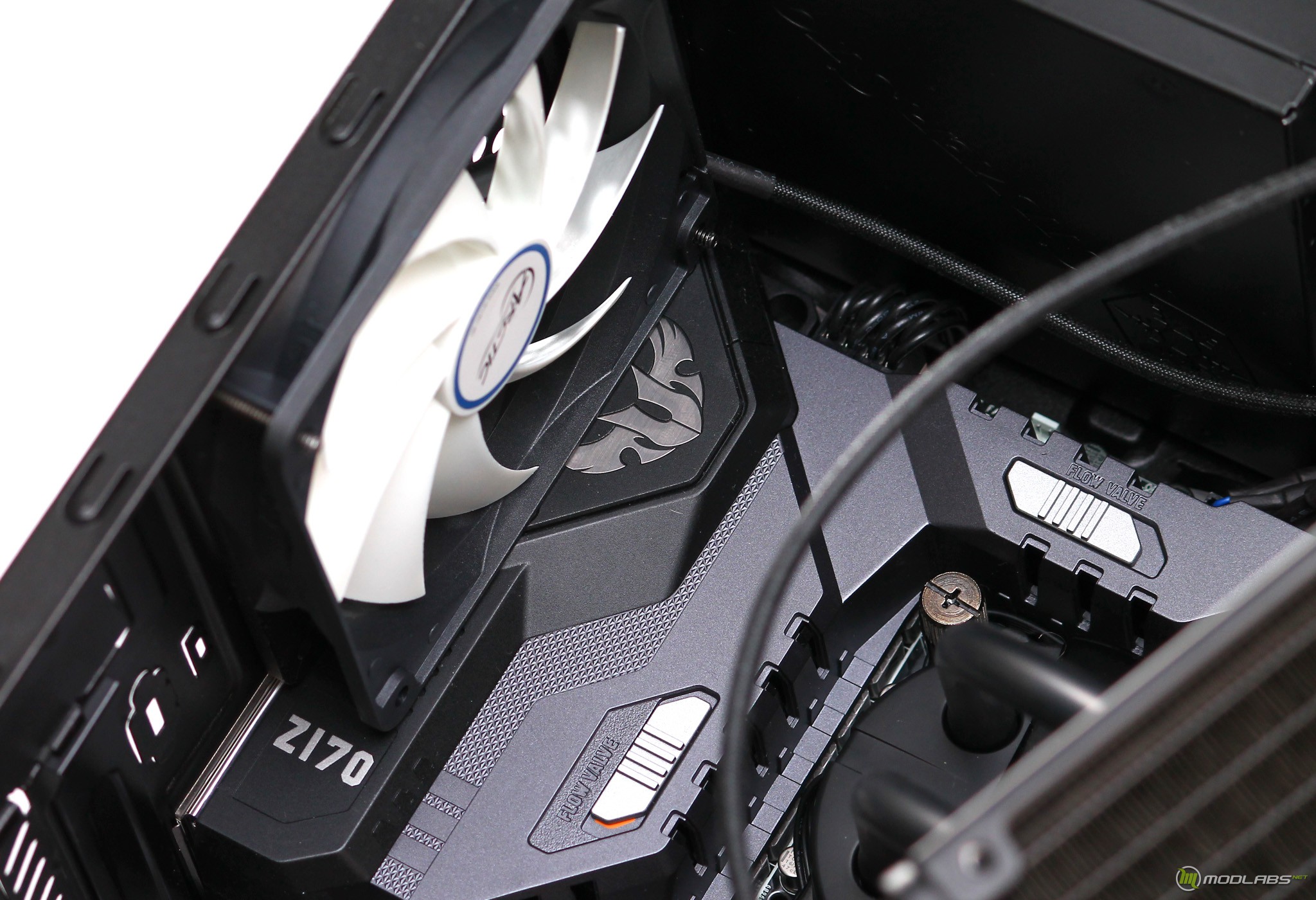

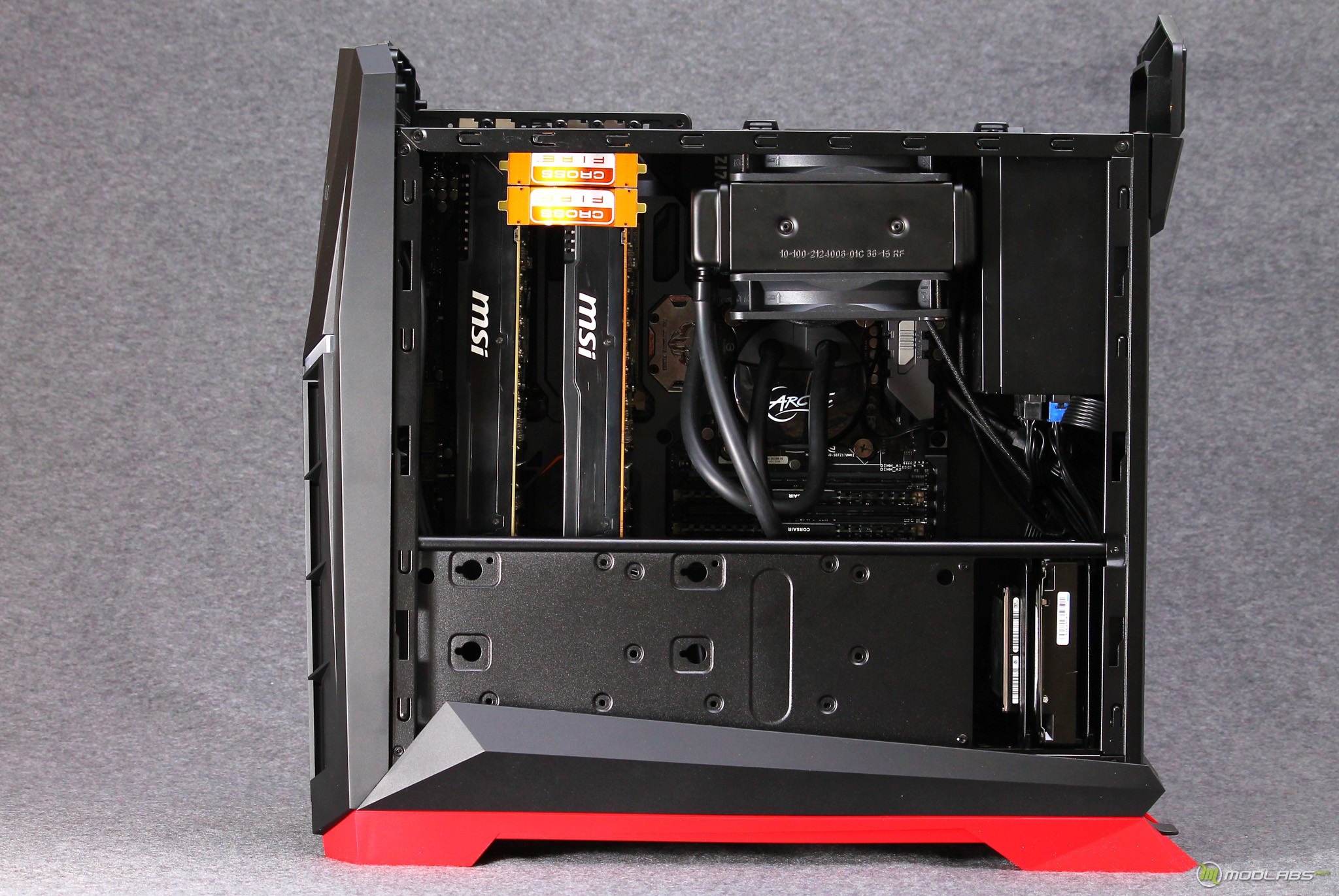

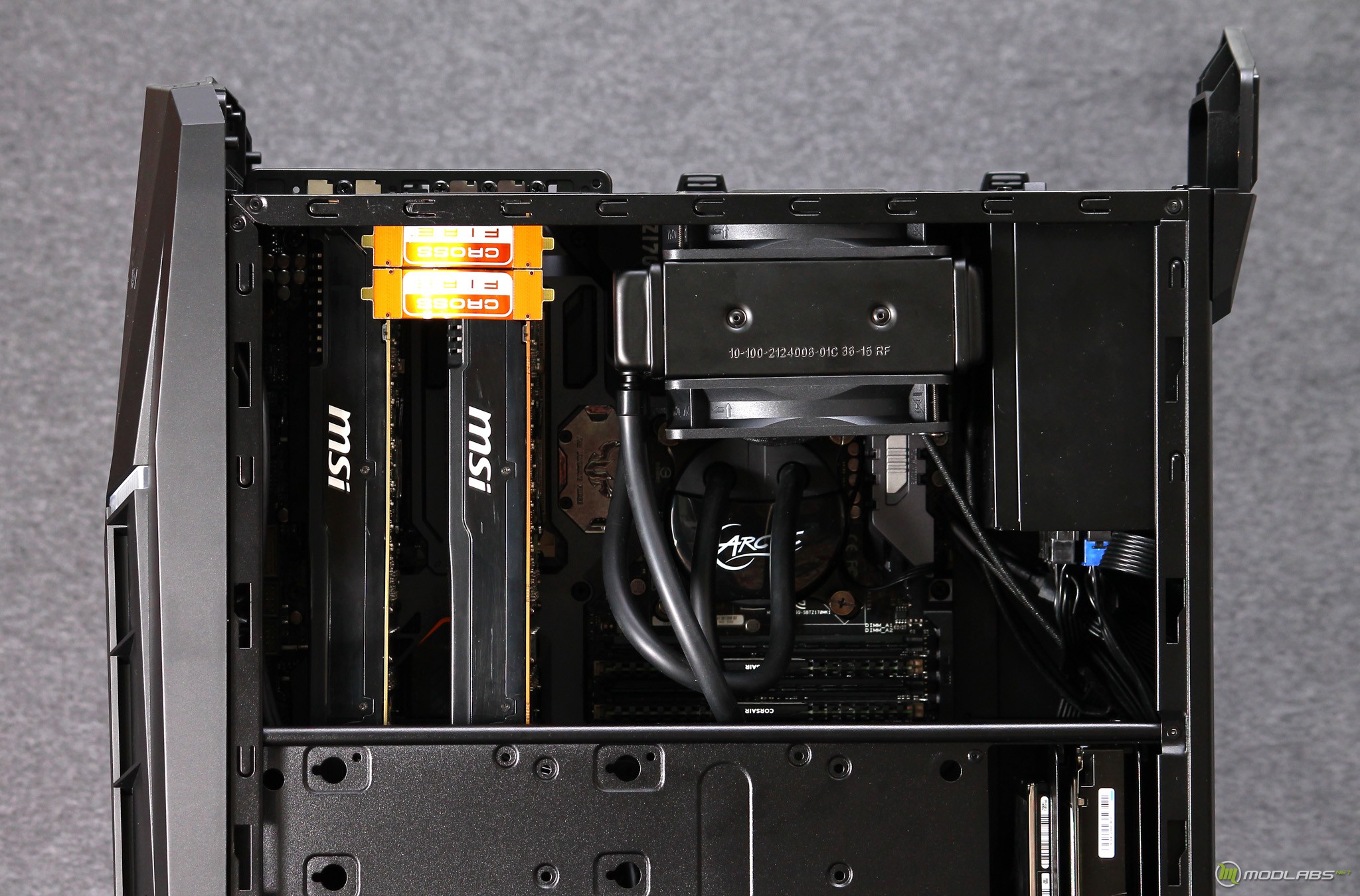

Не смотря на все нюансы прокладки кабелей, материнская плата с водяным охлаждением процессора и двумя видеокартами встали на свое место весьма легко. Для обычных радиаторов максимальная высота процессорного кулера составит 159 миллиметров.

Отметим, что из-за наличия перегородки ширина видеокарты в этой области ограничена 125 мм, при этом стоит учитывать и миллиметры разъемов питания, которые так же немного, но увеличивают габариты. В моем случае парочка MSI Radeon HD 7970 уместилась на ура, разве что кабеля питания пришлось подключить до установки.

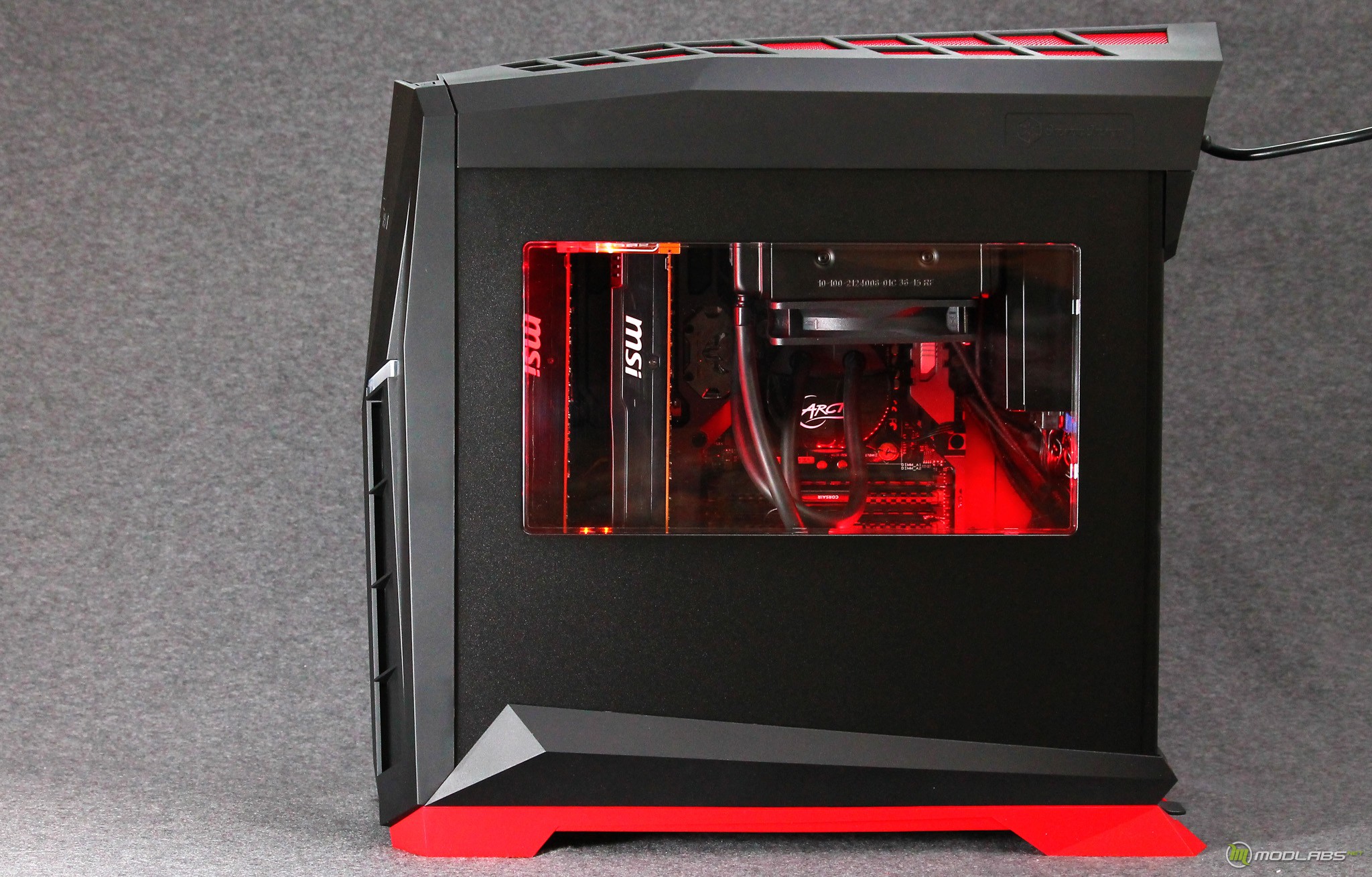

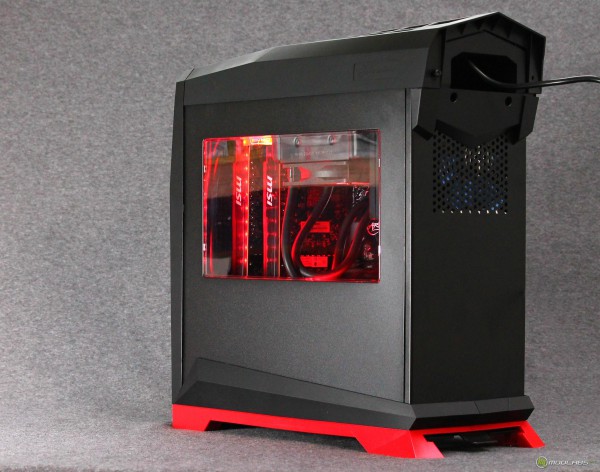

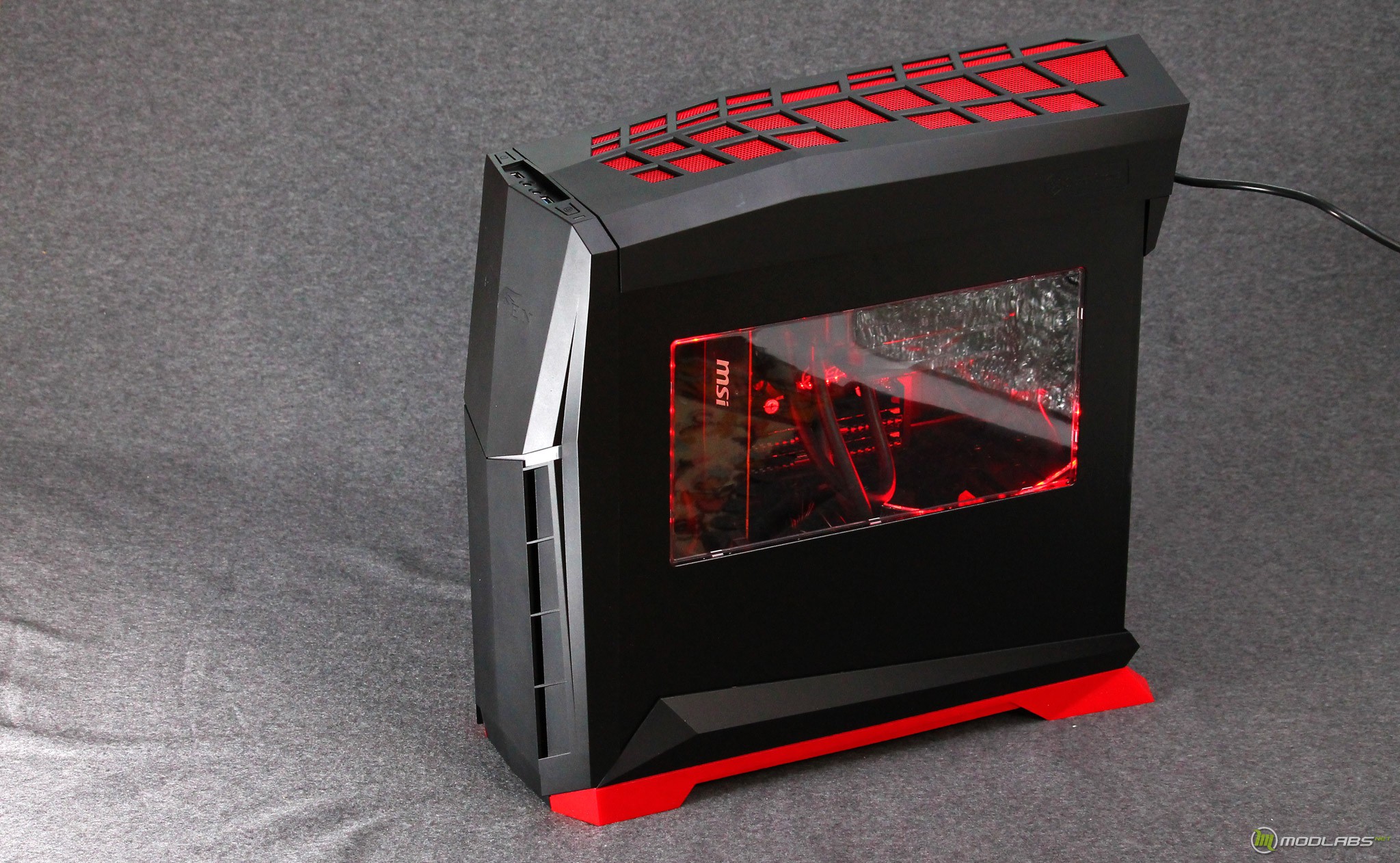

После сборки всего корпуса и включения подсветки, которую лучше всего подобрать под цвет пластиковых вставок, SilverStone Raven RVX01 начинает играть отличными красками.

Резюмируем

На момент публикации материала SilverStone Raven RVX01 засветился в столичной рознице лишь в нескольких не самых крупных магазинах по цене в 6500 рублей. Нужно признать, стоимость для данного корпуса на мой взгляд немного завышена, но этому есть явные оправдания. Во-первых, корпуса нет в большинстве наших дискаунтеров. Во-вторых, RVX01 принадлежит к элитной серии производителя Raven, какая уж тут дешевизна.

На мой взгляд, сборка системы на базе компактного Raven RVZ02 оказалась явно удобнее, нежели в герое сегодняшнего обзора. В строении RVX01 есть изначально спорные пункты, которые проявляются даже при установке самой простой конфигурации. Например, те же кабеля лицевой панели могли бы успешно спрятаться с глаз пользователя. Сюда же припишем не самые «классные миллиметры» ограничений по размерам системы охлаждения, ширины видеокарты и блока питания.

Однако при всем выше сказанном, можно просто влюбиться во внешний вид этого корпуса. Да, в Raven RVX01 есть множество интересных граней, пластиковые накладки создают уникальные формы и переходы, а изменений подход к установки внутренних комплектующих спокойно заставит «залипнуть в смотровое окно понимающих граждан». Именно из-за внешнего вида RVX01, можно приложить усилия на преодоление преград с его покупкой, доставкой и последующей сборкой системы.

Введение, Внешний осмотр

Многие производители предлагают годные корпуса, в одном из них пользователь соберет обычную систему со штатным набором железяк… И пользователь будет доволен… Но если речь заходит о энтузиастах, то для них обычная мелочь может иметь огромное значение. Да, различить хорошее и отличное позволяют именно незначительные пункты, а точнее их комбинации. Как в большом спорте, чем выше уровень, тем больше ценится каждая секунда, а то и вовсе ее доля...

К нам на тестирование попал вариант корпуса Fractal Design, если быть точнее моделька Define S. Сам FD позиционирует решение как более доступный вариант относительно рассмотренного ранее Fractal Design Define R5. Но одной доступностью дело не ограничивается, «Эска» берет явный курс на установку системы водяного охлаждения. Предлагаю проверить, какие решения применены производителем для движения в указанных направлениях.

Внешний осмотр

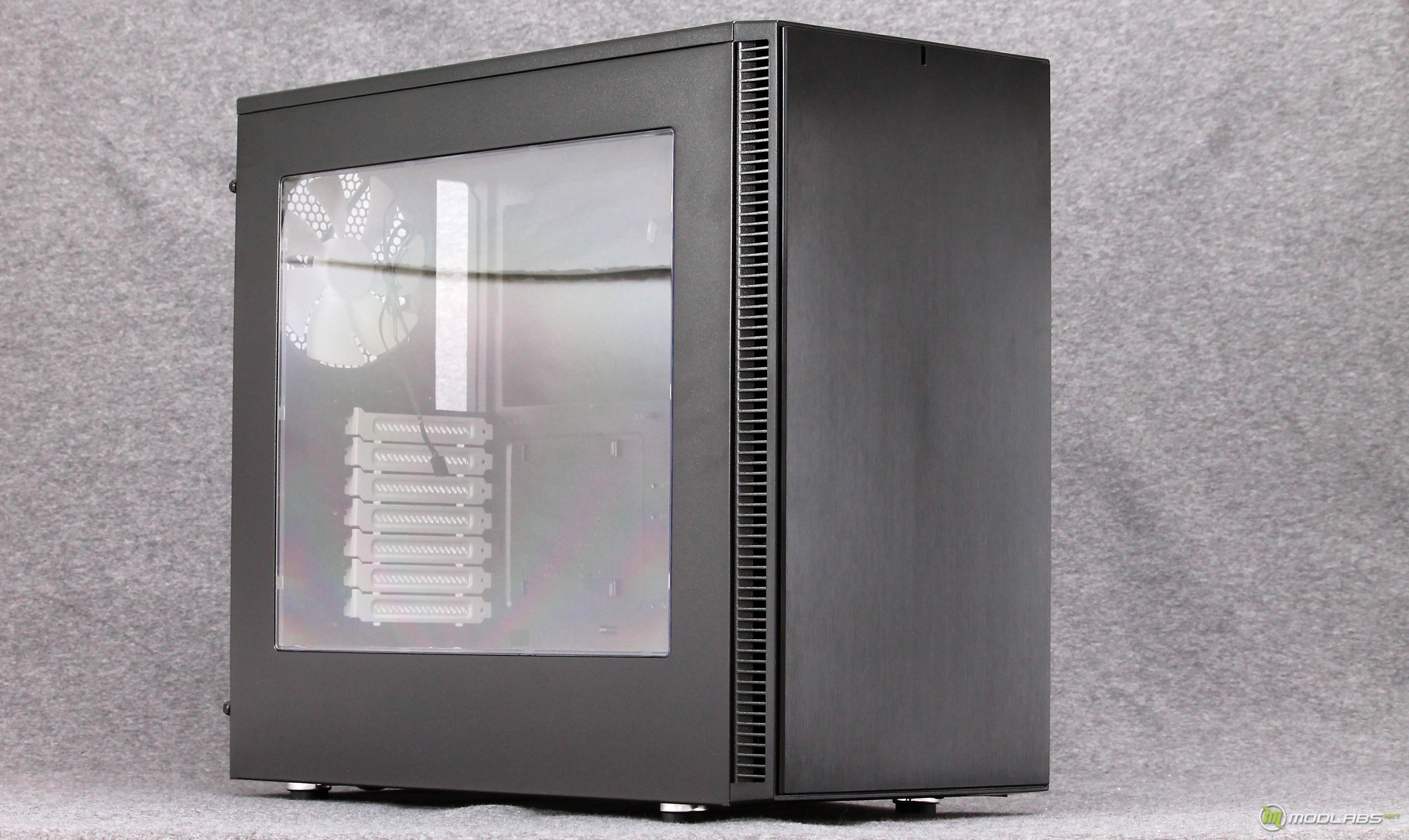

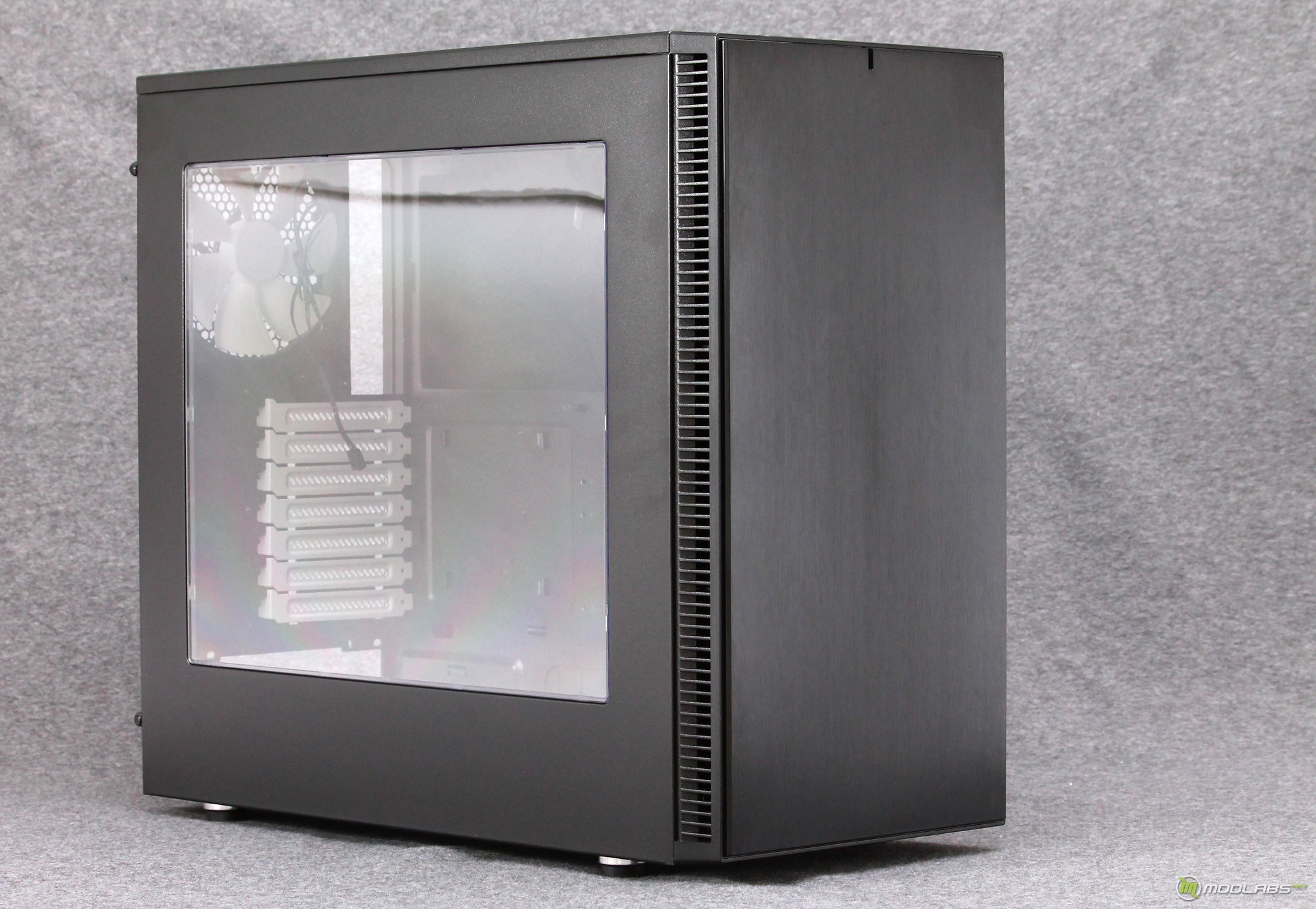

К нам на обзор попала черная вариация с наличием смотрового окна. Так же производитель предлагает вариацию без плексигласовой вставки, белых в каталоге на данный момент нет. Внешне описать Fractal Design Define S легко: брутальная классика с прямыми линиями и ровными поверхностями. Если посмотреть отзывы, то некоторые пользователи удивляются и ругают «этот простой ящик». Как по мне выглядит он стильно, а если провести аналогии с другими областями, то сделать что-то простое и понятное иногда сложнее чем «наворотить креатива».

Габариты Define S в миллиметрах составляют 233x451x520, что почти до полностью сопоставимо с Define R5. Левая стенка плоская без каких-либо пресс форм и выступов.

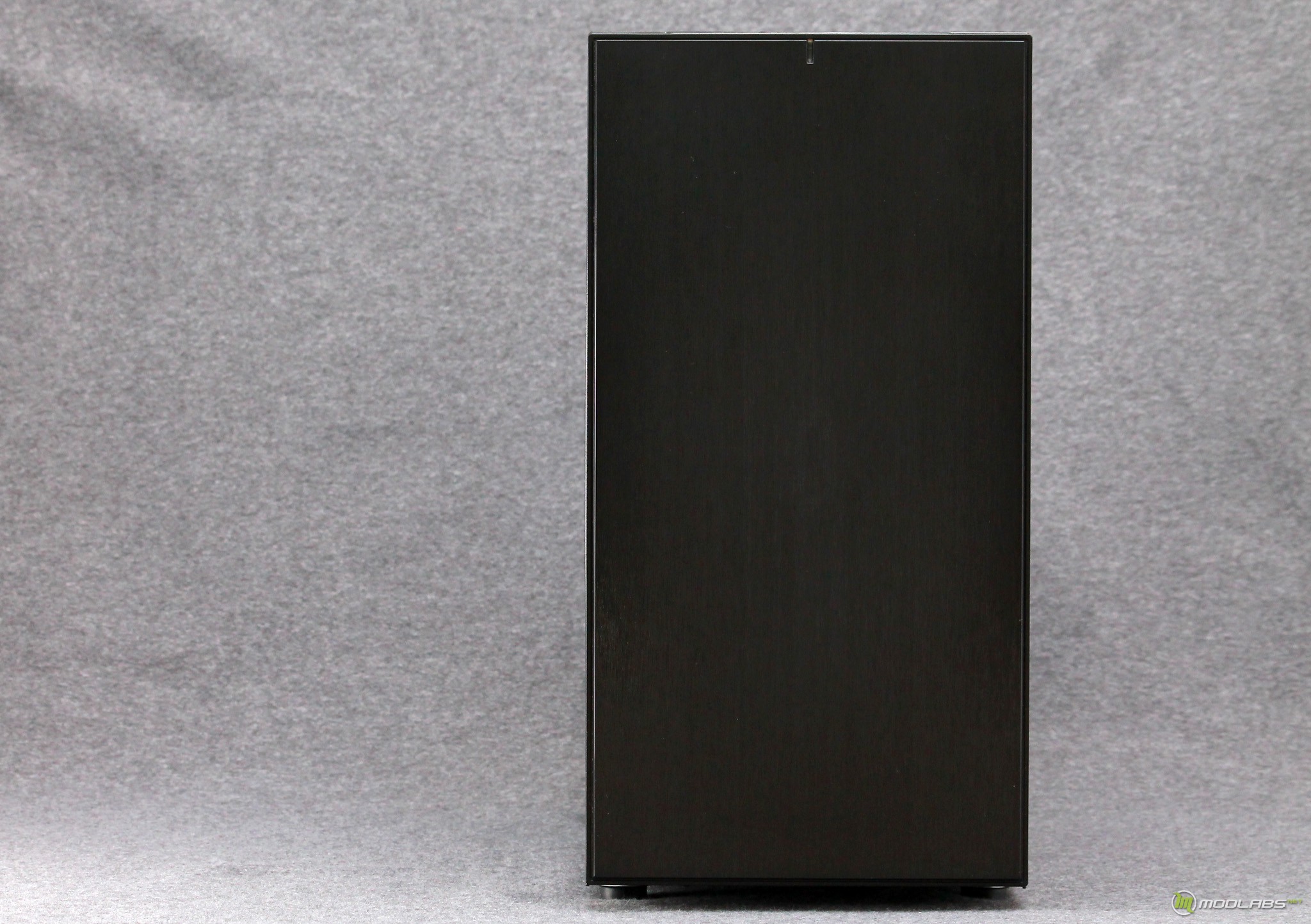

Лицевая панель тоже полностью плоская без отличительных моментов. В таком ракурсе корпус все же напоминает «черный ящик».

Поверхность лицевой панели фактурная и напоминает нечто металлическое, на фото этот момент наблюдается в полной мере. Но панелька пластиковая и в живую не дает той шероховатости и холодка металла. В отличие от Define R5 панель не открывается, соответственно мест для установки 5.2 дюймовых устройств попросту нет.

Элементы управления расположены на верхней грани корпуса и визуально находятся в области лицевой панели. Обнаруживаем набор двух аудиовыходов, клавишу включения и перезагрузки, есть и пара USB 3.0. В отличие от старшей модели не нашлось еще пары USB 2.0, не велика потеря.

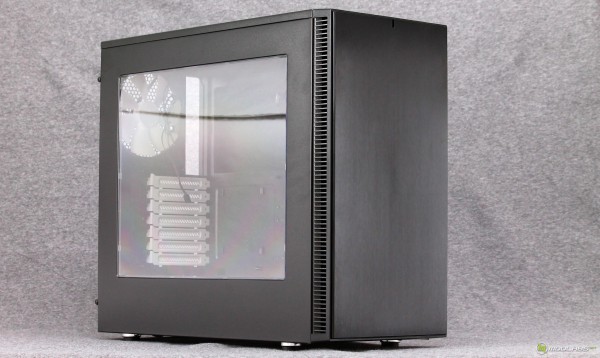

Как мы уже упомянули, правая стенка располагает смотровым окном. Оно обширное и представляет взгляду все внутреннее строение, за исключением бортов по краям.

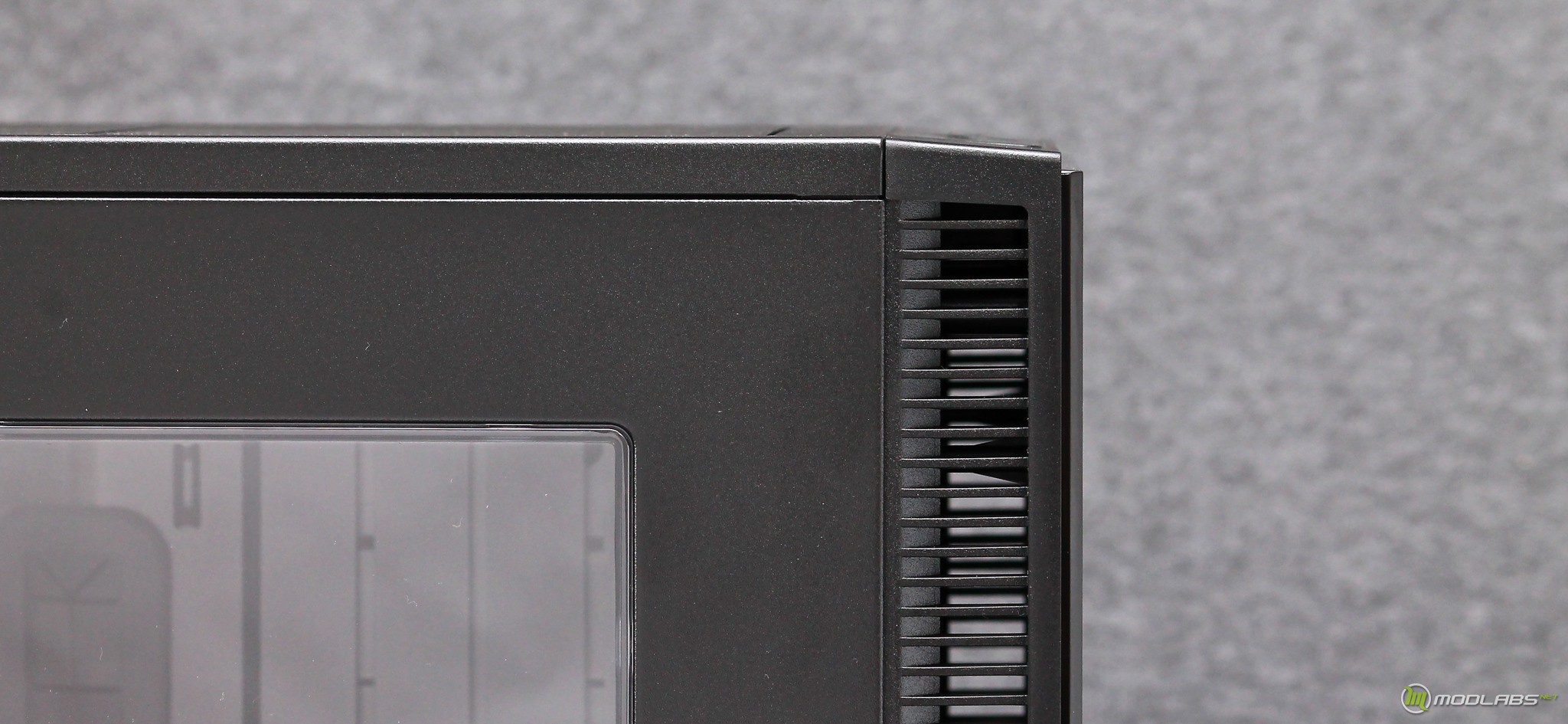

Бока лицевой панели располагают перфорацией, именно через нее поступает/выходит воздух в этом районе корпуса.

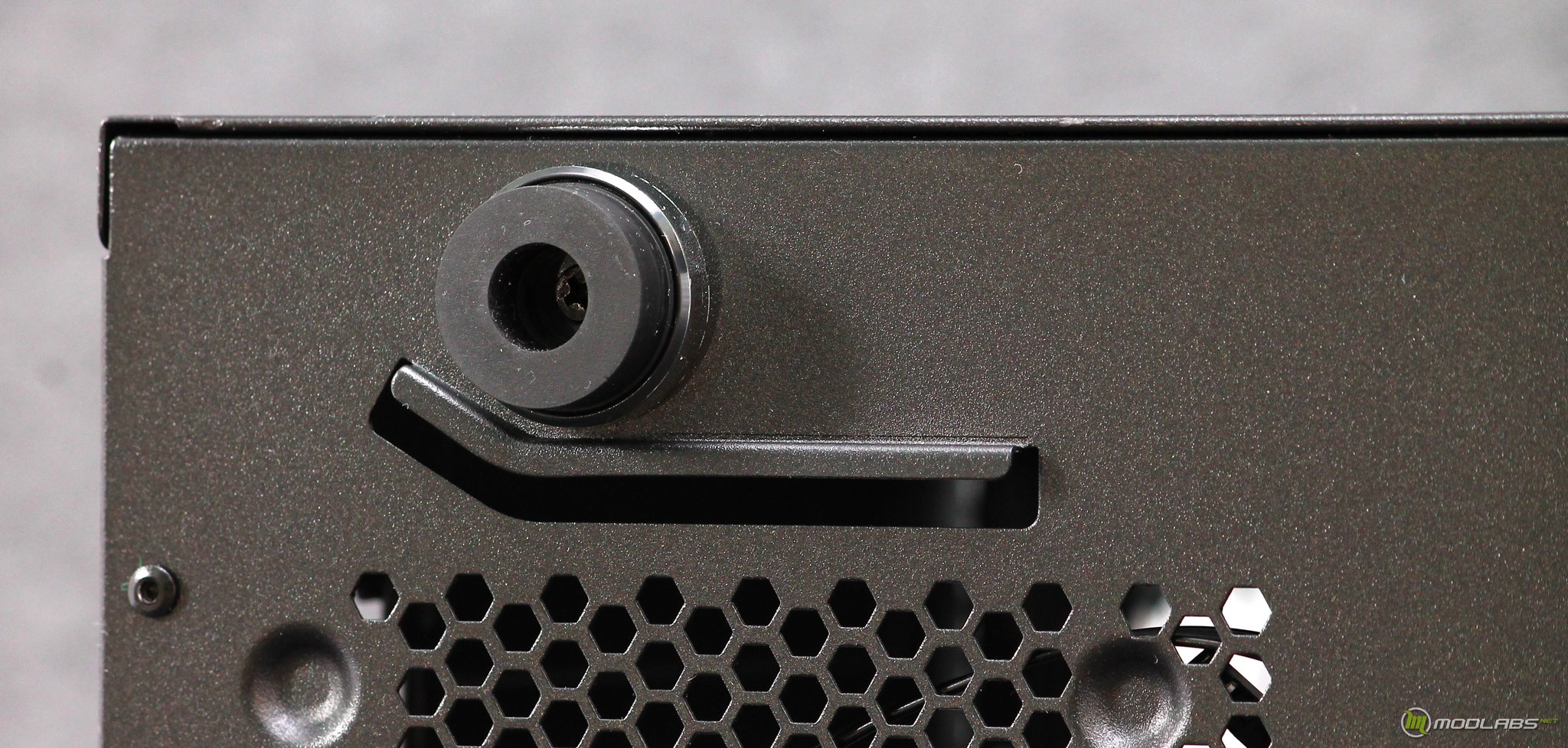

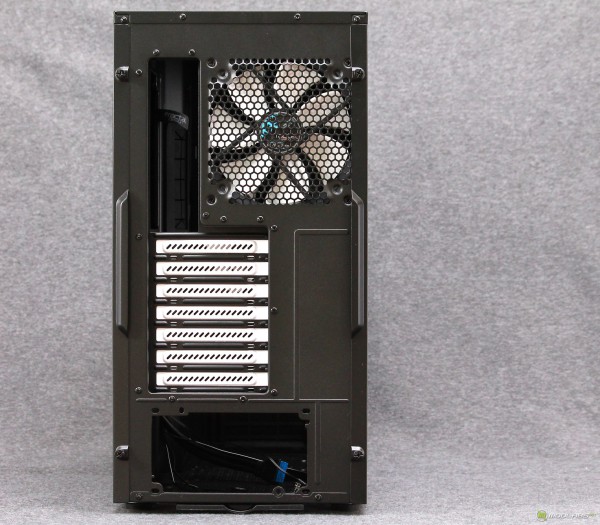

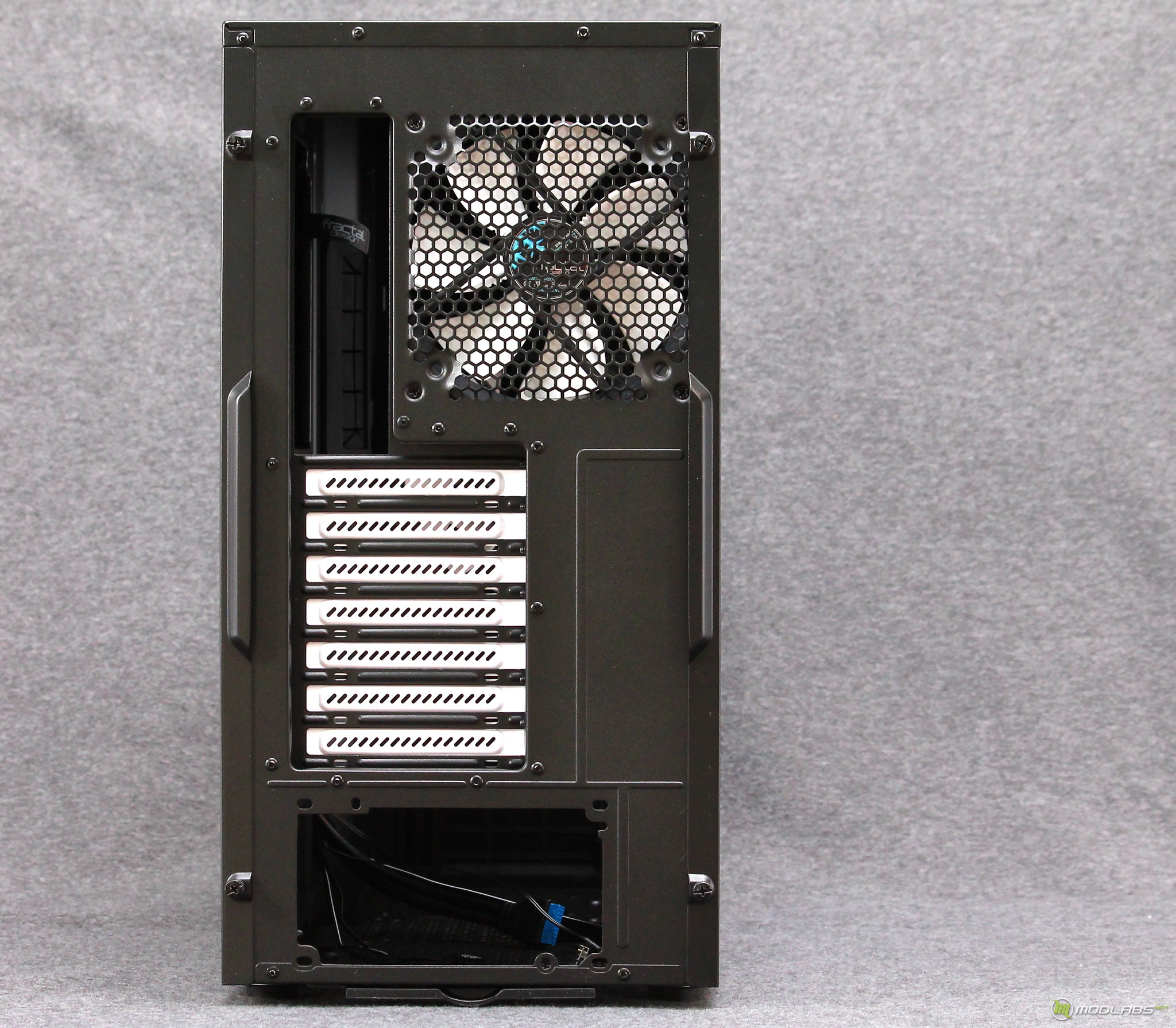

Обратная сторона выполнена по ныне классической схеме: выход под разъемы материнской платы, вентилятор, слоты расширения и место для блока питания. Изменения нашлись. Посадочное место для вентилятора потеряло возможность установки в разных положениях, в одной из сборок Corsair эта штука мне понравилась, удобно. В области слотов расширения нет перфорации, что в случае с ориентацией на водяное охлаждение логично, все тепло будет отводиться радиаторами и лишние сверления ни к чему.

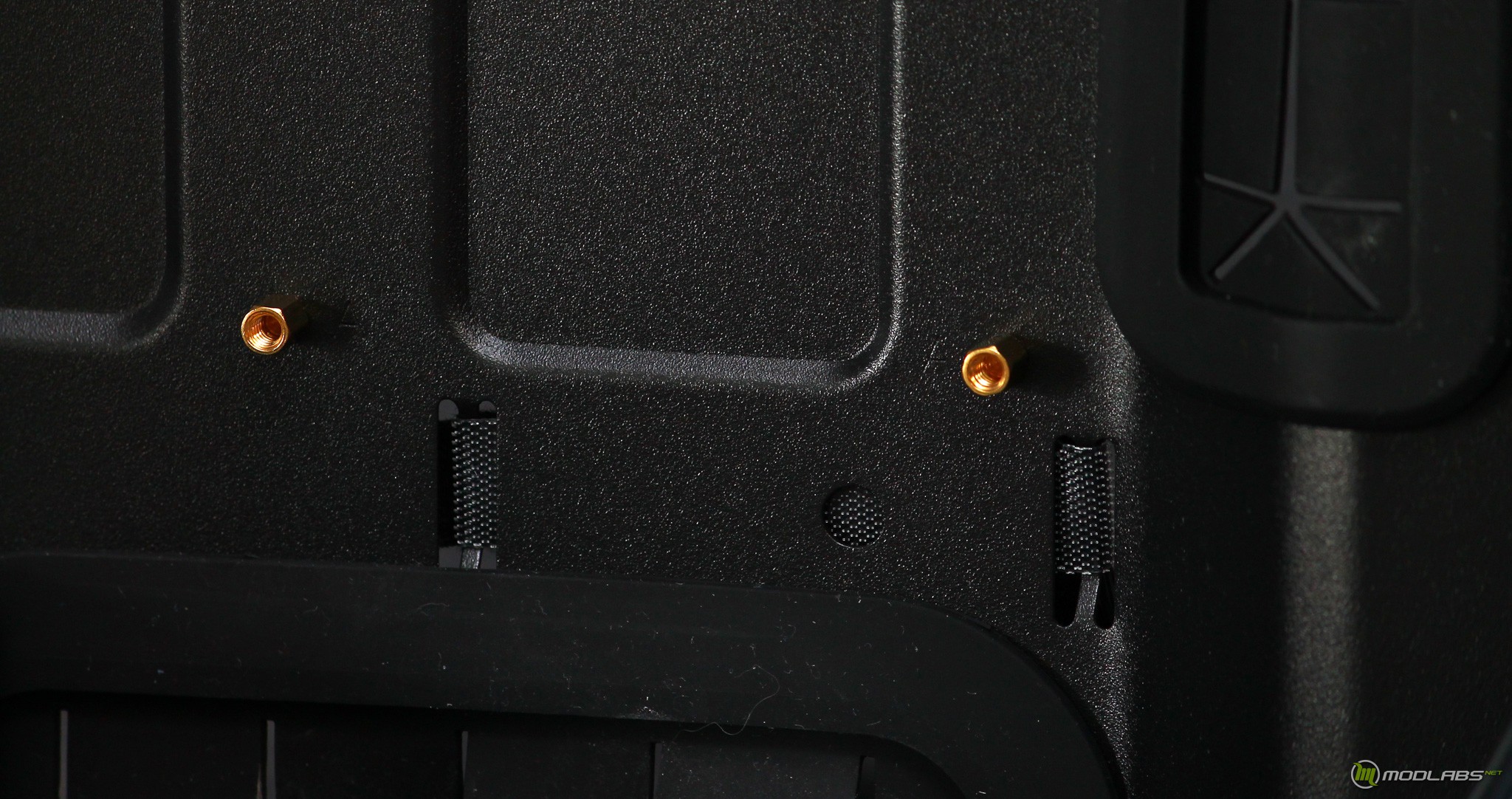

Фиксация болтов на месте, спасибо Fractal Design.

Верхняя панель является продолжением минимализма, по умолчанию попросту прямая область. Но панелька не простая. Три заглушки из пластиковых закрывают посадочные места вентиляторов.

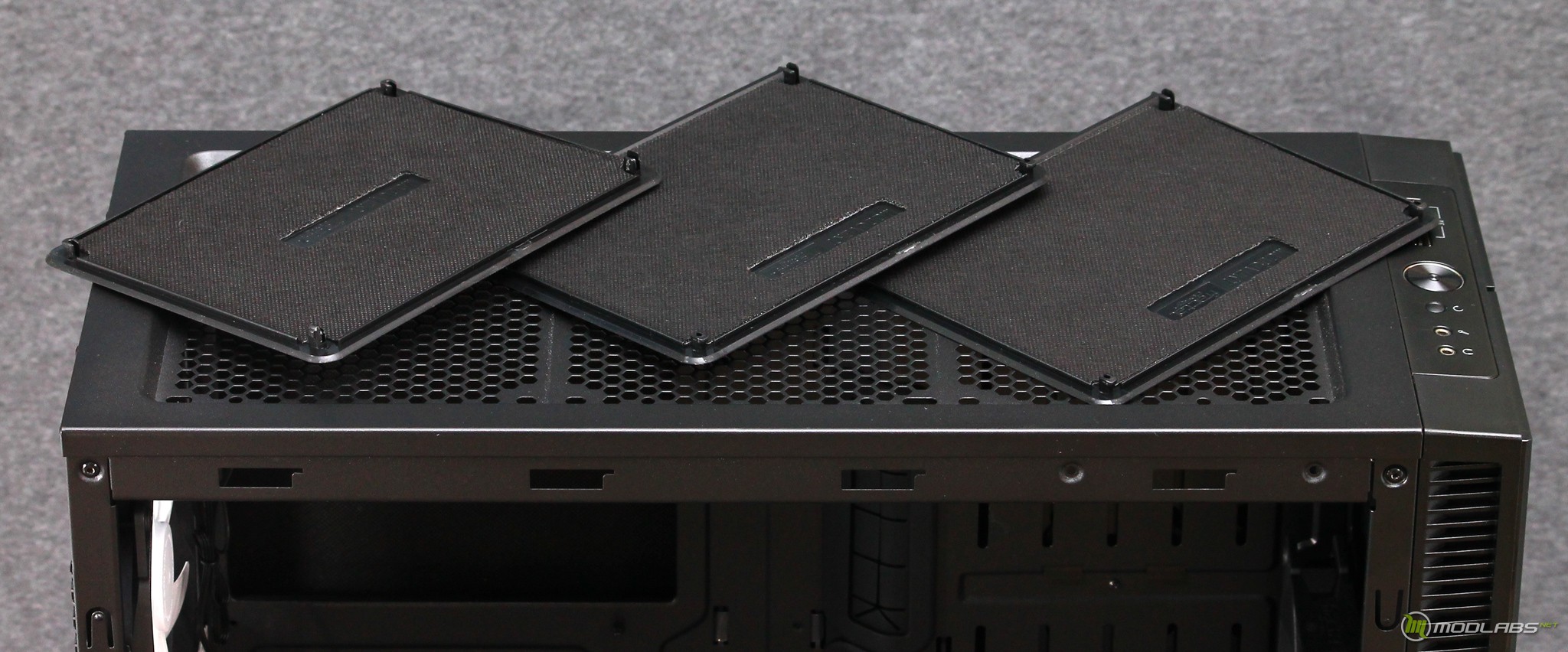

Заглушки держатся на направляющих и снимаются с разобранным корпусом. Их внутренняя область покрыта материалом похожим на шумоизоляцию, мягкий на тканевой основе.

На верхней грани можно установить три 120’ки или 140’ки, поместится и один 180 мм вентиль. Перфорация панели выполнена с мелкой сетчатой основой, без установленных радиаторов и вентиляторов область максимально открытая.

Нижняя часть в отличие от пятерки выглядит проще. Теперь тут одно посадочное место для вентилятора рядом с блоком питания. Обе перфорации прикрыты общим пылевым фильтром с пластиковой рамкой. Фильтр обладает сеткой средней плотности, демонтируется назад, а при установке хорошо направляется на место с помощью металлических «ловушек».

Полностью резиновые ножки с хорошей высотой мы запишем в однозначные плюсы.

Лицевая панель фиксируется на раме направляющими стойками, болтовых соединений не предусмотрено. Этот подход позволяет снимать ее без демонтажа боковых панелей. Напоминаю, панель полностью монолитная.

Здесь для вентиляторов есть пылевой фильтр на пластиковой основе. Он крепится при помощи нескольких стоек и магнитов, снять фильтр на промывку просто. Благодаря отсутствию дополнительных решеток, как у R5, преград для воздушного потока в Define S будет меньше.

Далее мы снимем боковые грани, и посмотрим на внутреннее строение корпуса.

Внутренний осмотр, Сборка, Выводы

Внутренний осмотр

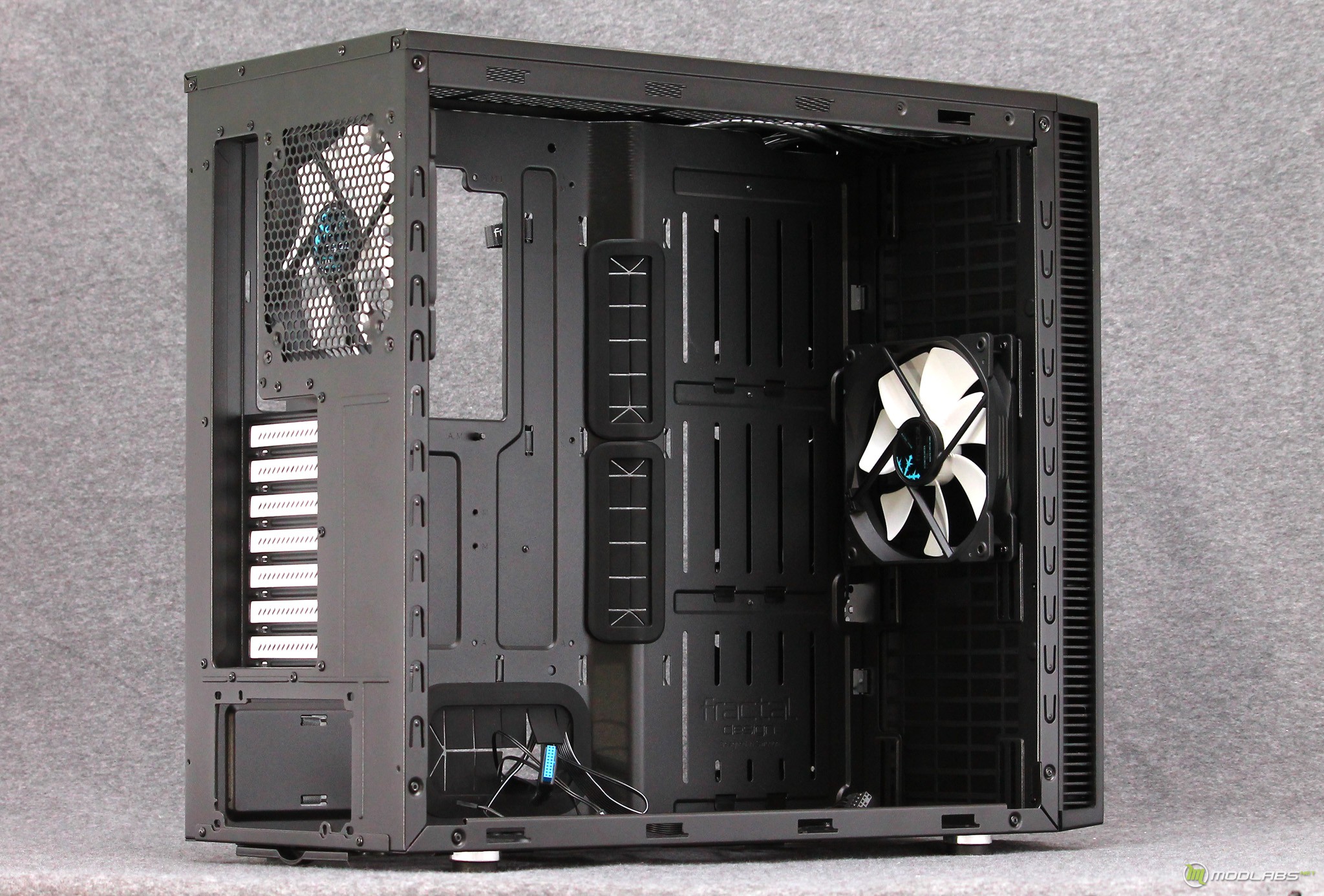

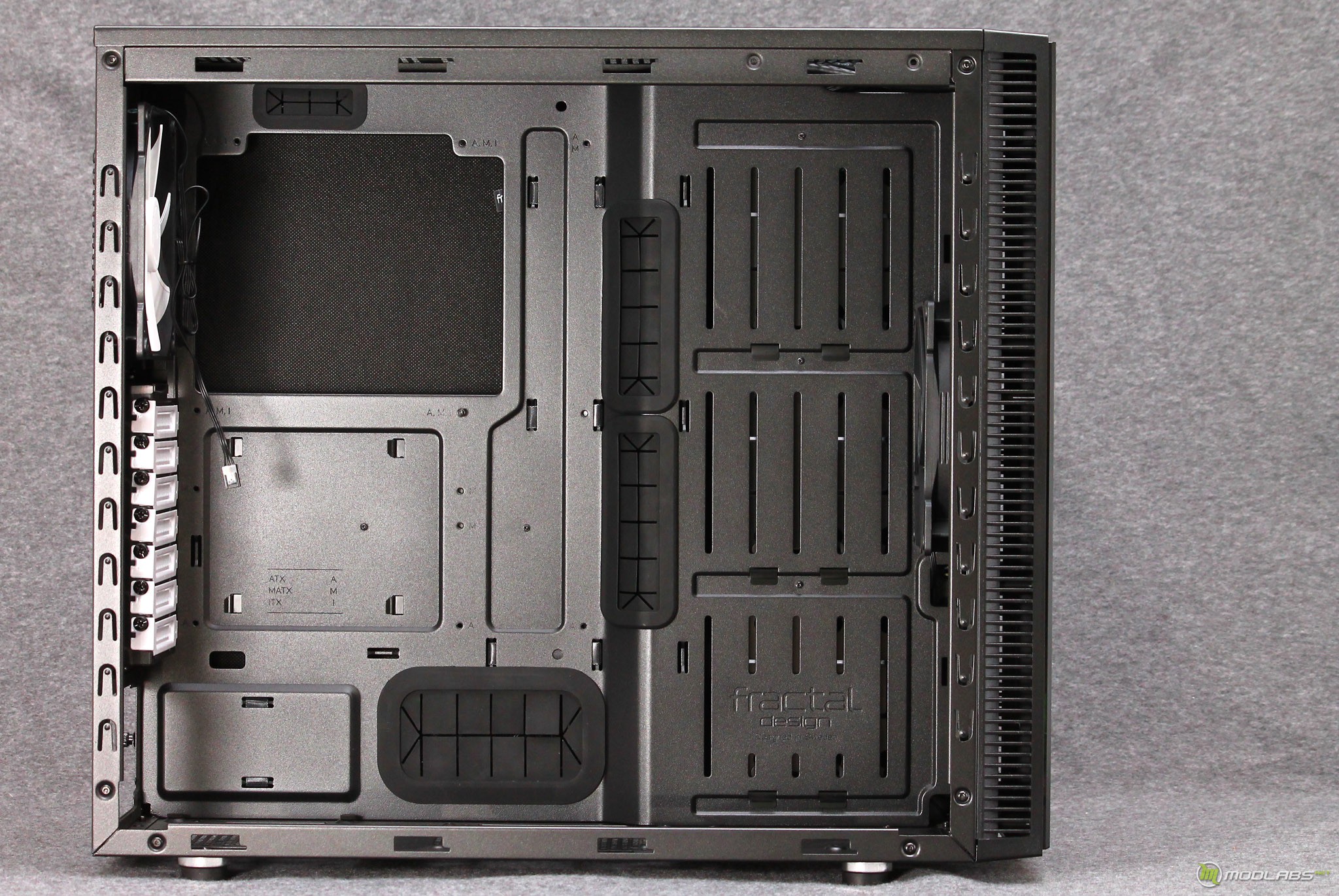

Define S относится к представителям со стандартным расположением элементов, каких- либо перевёртышей или боковых размещений не наблюдается.

Для установки обычных вентиляторов доступны следующие посадочные места:

• Лицевая панель: три 120/140мм;
• Обратная панель: один 120/140мм;
• Верхняя панель: три 120/140мм или один 180мм;
• Нижняя панель: один 120/140мм.

По умолчанию Fractal Design установили по одной вертушке Dynamic GP-14 собственного производства.

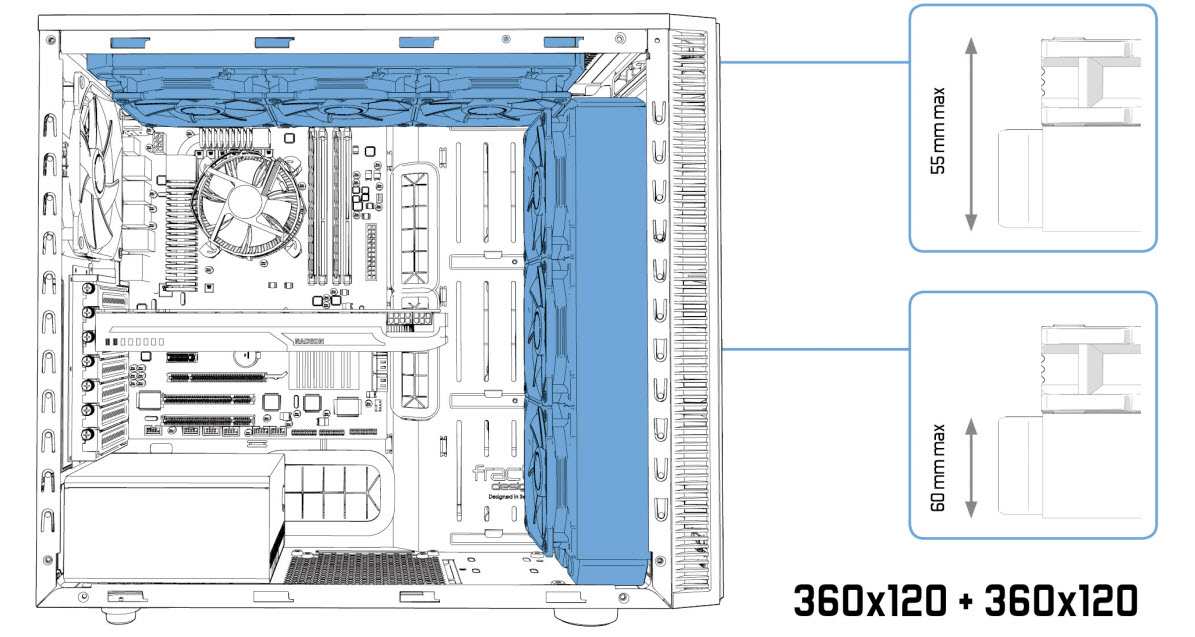

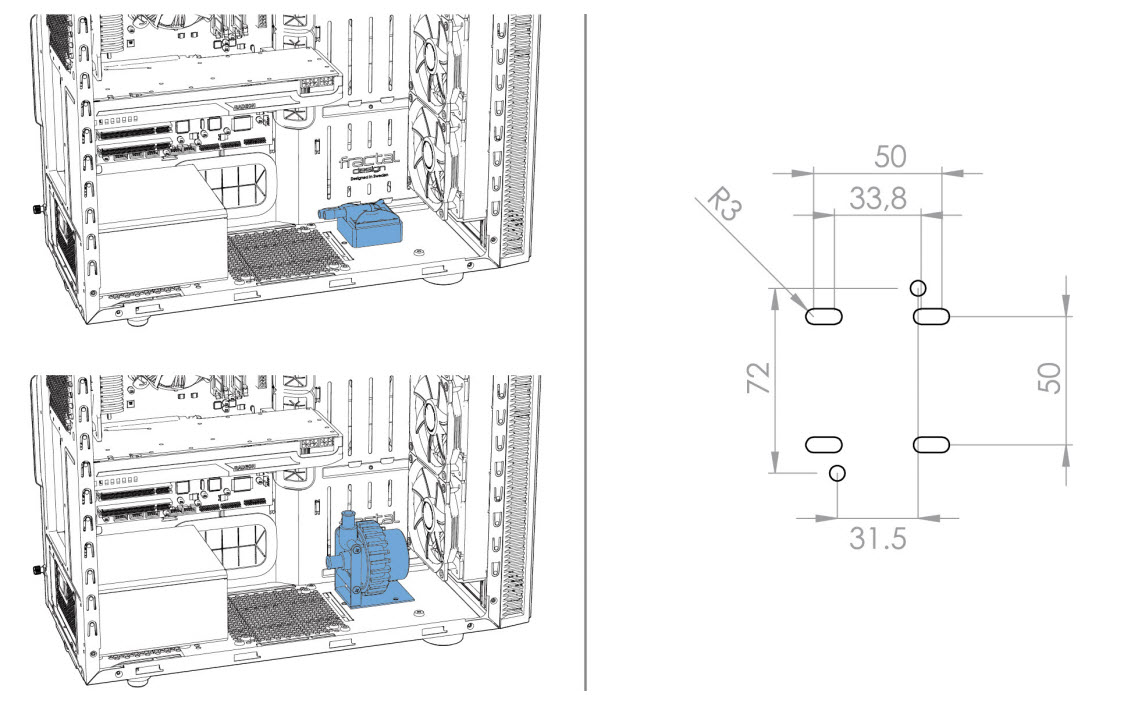

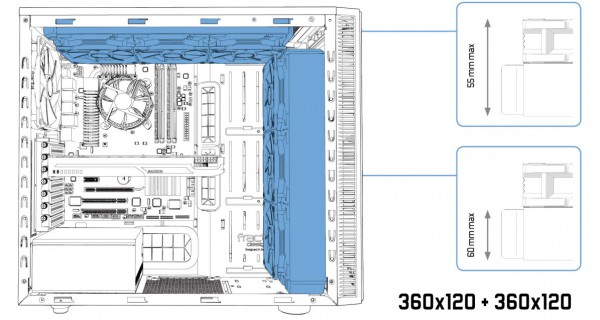

Сейчас предлагаю комплексно упомянуть обо всех посадочных местах для радиаторов, для этого как нельзя лучше подойдут схемы производителя. Да, инструкции нарисованы хорошо. Перечислять не буду, смотрим картинки :).

В корпус можно установить материнские платы форм-фактора ATX, MicroATX, Mini-ITX. Набор стандартный не хватает только E-ATX. Для охлаждения центрального процессора можно использовать кулер с высотой в 180мм, но мы же ориентированы на воду… По части видеокарт, поддерживаются вариации с длинной до 425 и это при условии установки вентилятора на лицевую панель.

Правая область корпуса свободна от корзин для накопителей и 5.2 дюймовых устройств, немного не привычно и пустовато.

Посадочное место для блока питания располагает антивибрационными прокладками, доступна установка блок питания в двух вариантах, кулером вверх или вниз.

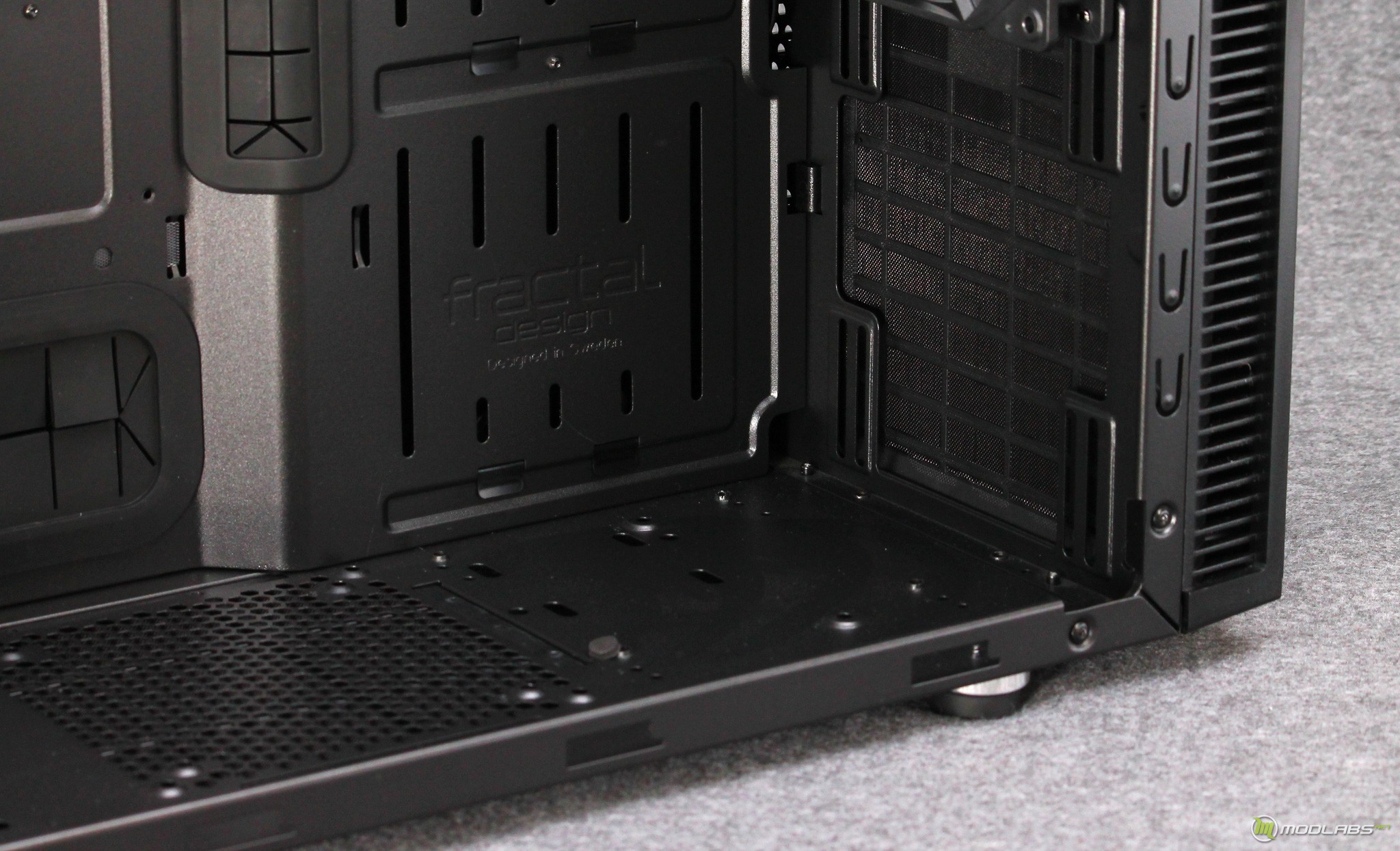

Напротив блока питания, где обычно располагаются корзины накопителей, нашлось посадочное место для помпы водяного охлаждения, по сути сверления в нижней части корпуса. Их размеры представлены на схеме ниже :).

Боковая левая панель располагает массивным покрытием по типу виброизоляции. Оно мне понравилось. Стенка становится увесистой и хорошо глушит «тук-туки».

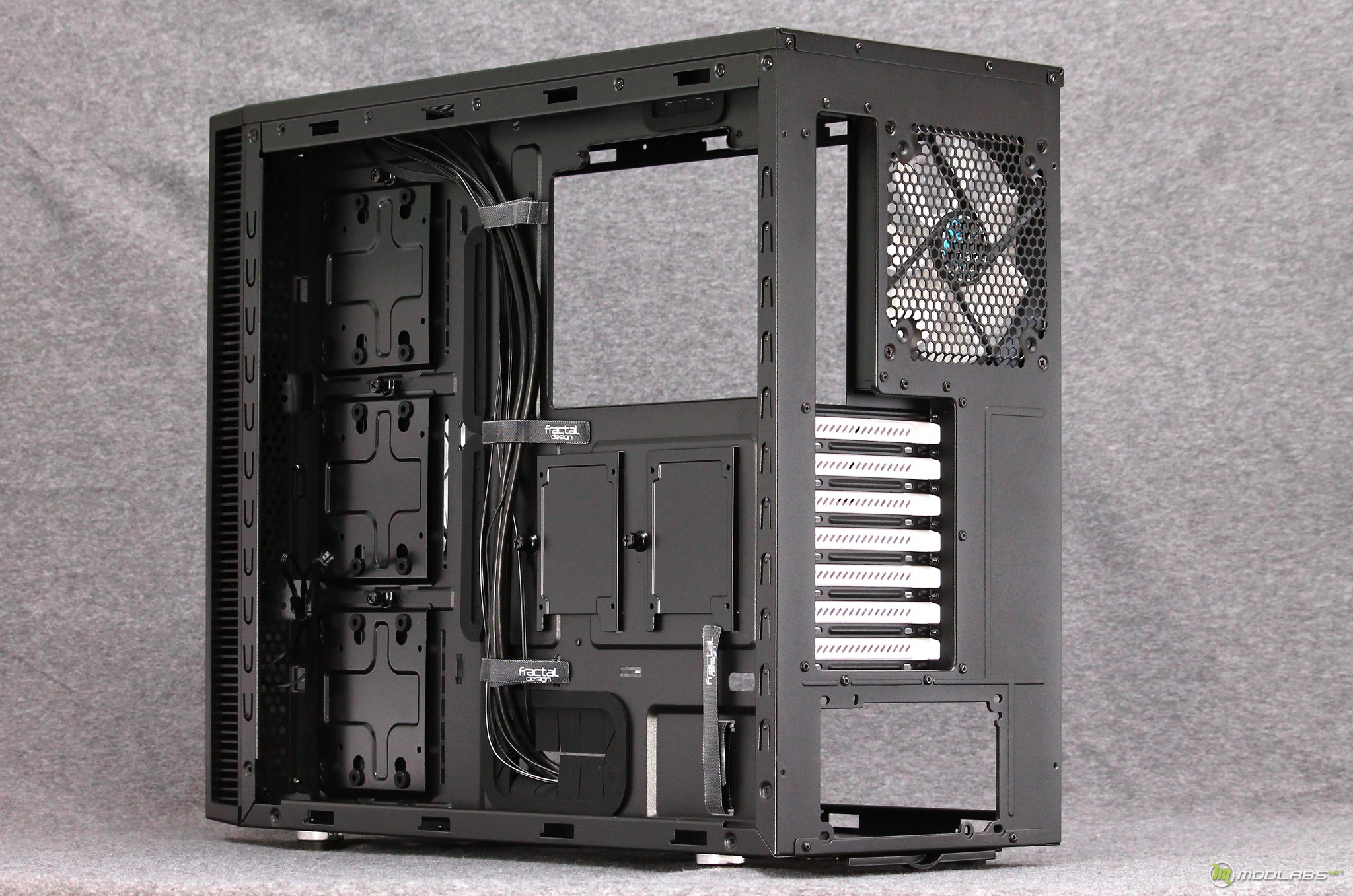

За поддоном материнской платы есть следующие: места для пяти накопителей, стяжки для кабель-менеджмента и смотровое окно для установки бекплейта систем охлаждения. Суммарно можно установить три 3.5" и пару 2.5" накопителей, при этом в лотки больших без проблем залазят обычные SSD.

Без установленных накопителей за поддоном места достаточно, но после их монтажа ширины для прокладки «пучка» проводов уже не хватает. Поэтому приходится распределять кабеля равномерно.

Установка накопителей

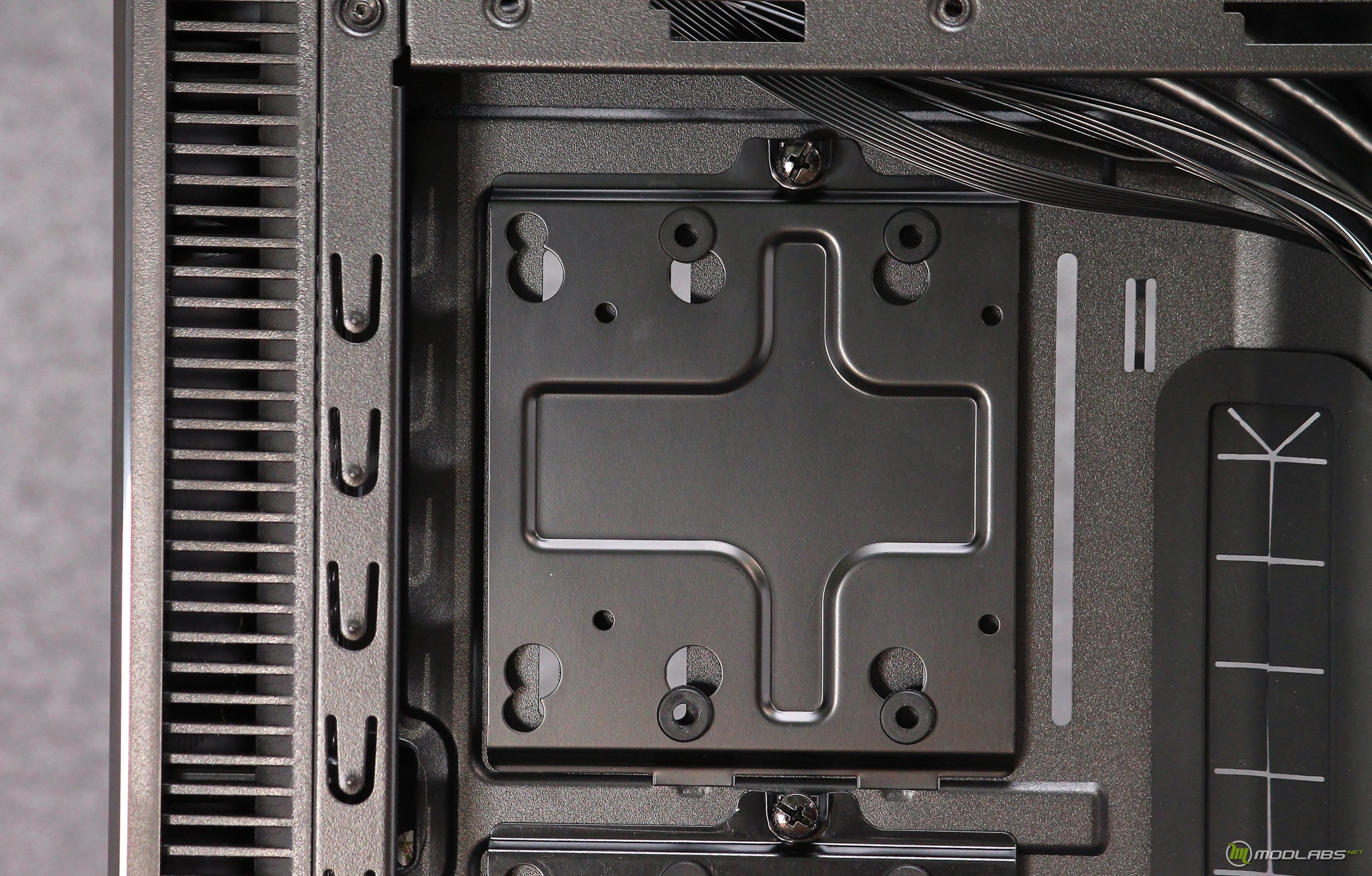

Для установки накопителей 3.5" есть прижимные пластины. Они крепятся к раме с помощью одного прижимного болта и двух направляющих.

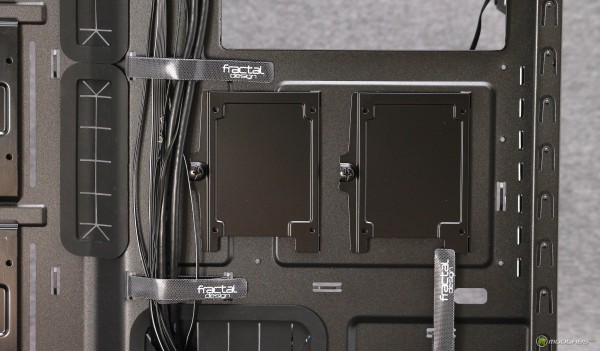

Пластины для 2.5" поменьше в размерах и крепятся прямо за материнской платой, подпружиненные болты опять же в наличии.

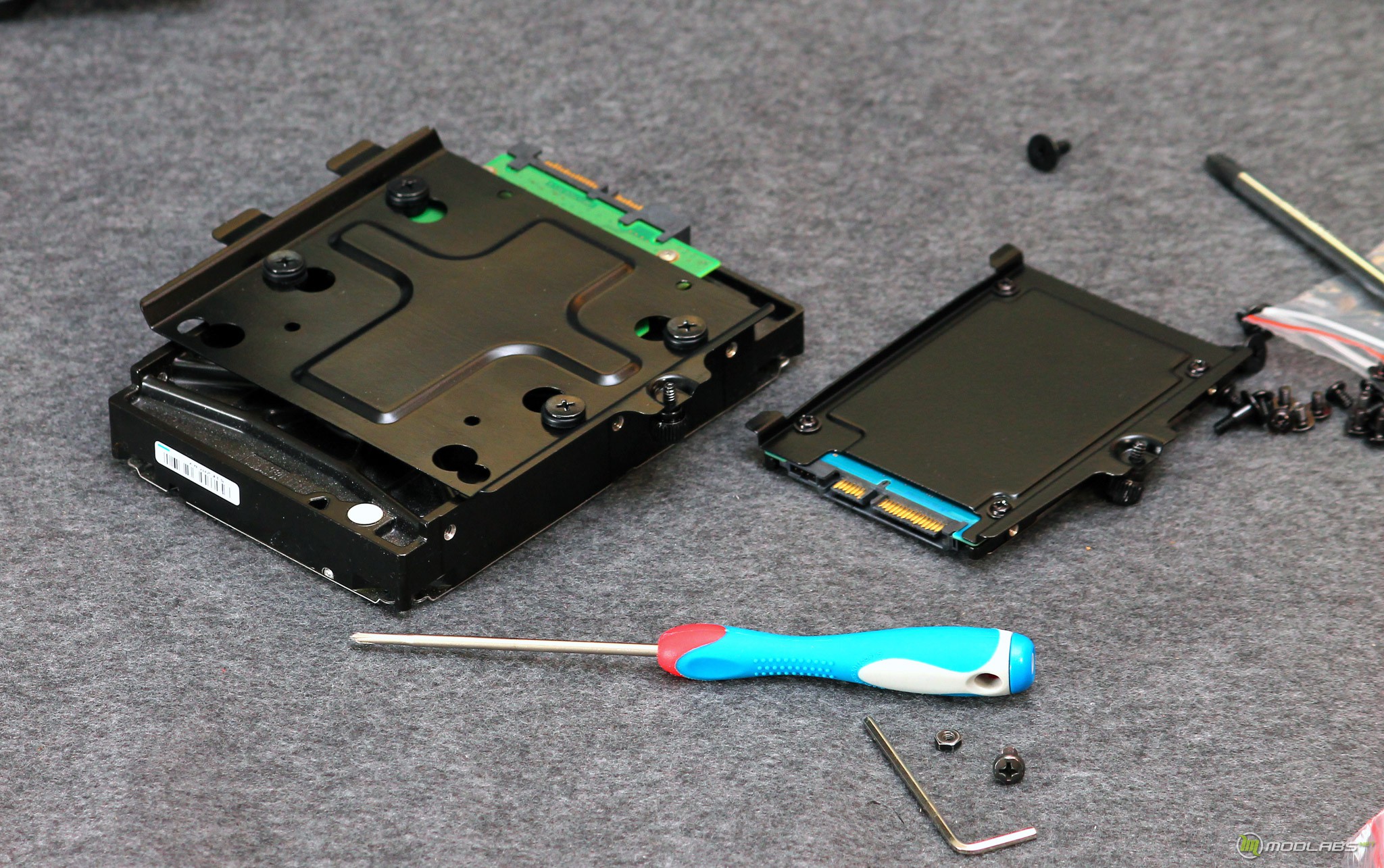

Накопители фиксируются к монтажным рамкам комплектными винтами. Для 3.5" устройства при помощи прорезиненных прокладок и винтов на длинной ножке обеспечивается мягкая посадка без прямого контакта, что прекрасно гасит вибрацию накопителей и не передает ее на раму корпуса.

Установленный диск оказывается, мягко говоря, в окруженном пространстве.

Начало сборки

Так как сборка системы с воздушным охлаждением в пределах Define S оказалась бы попросту скучным занятием, то из запасов был поднят комплект EKWB EK-KIT X240. После небольших примерок было решено собрать систему с демонстрационной конфигурацией, то есть готовый результат на постоянку я бы пересобрал немного иначе, но обо всем по порядку.

Перед началом сборки все элементы прошли мойку с «фери» и немного освежили свой внешний вид.

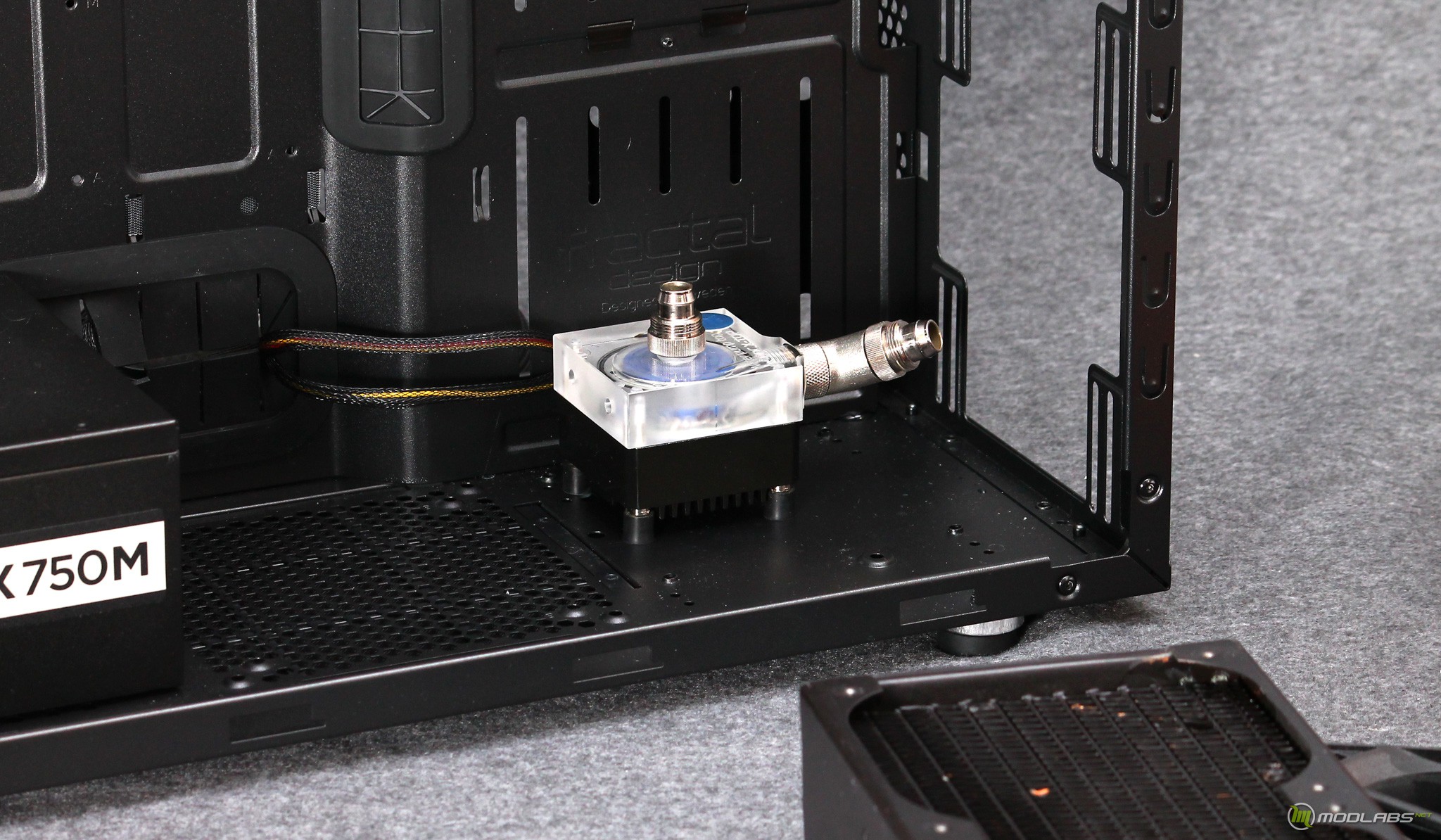

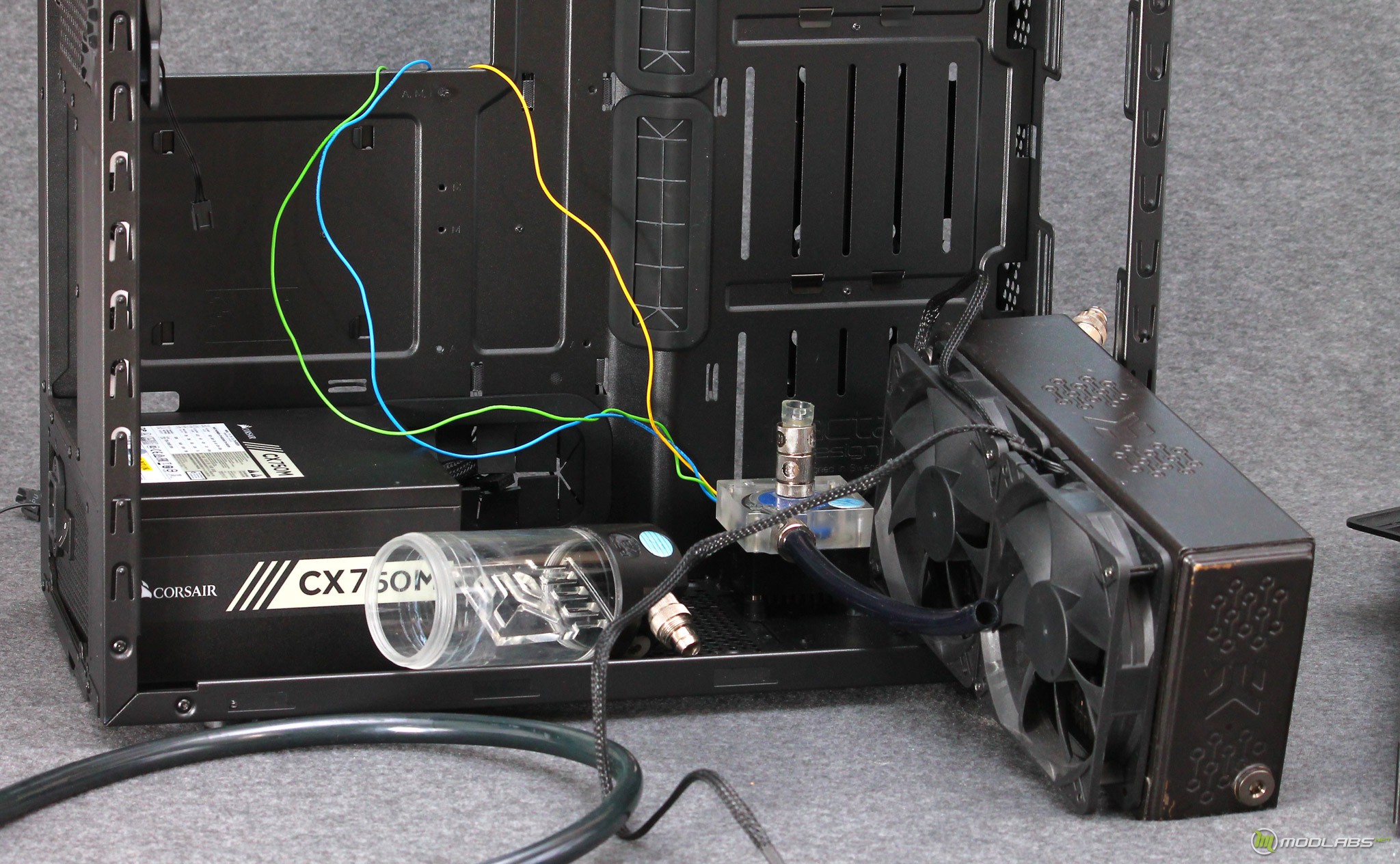

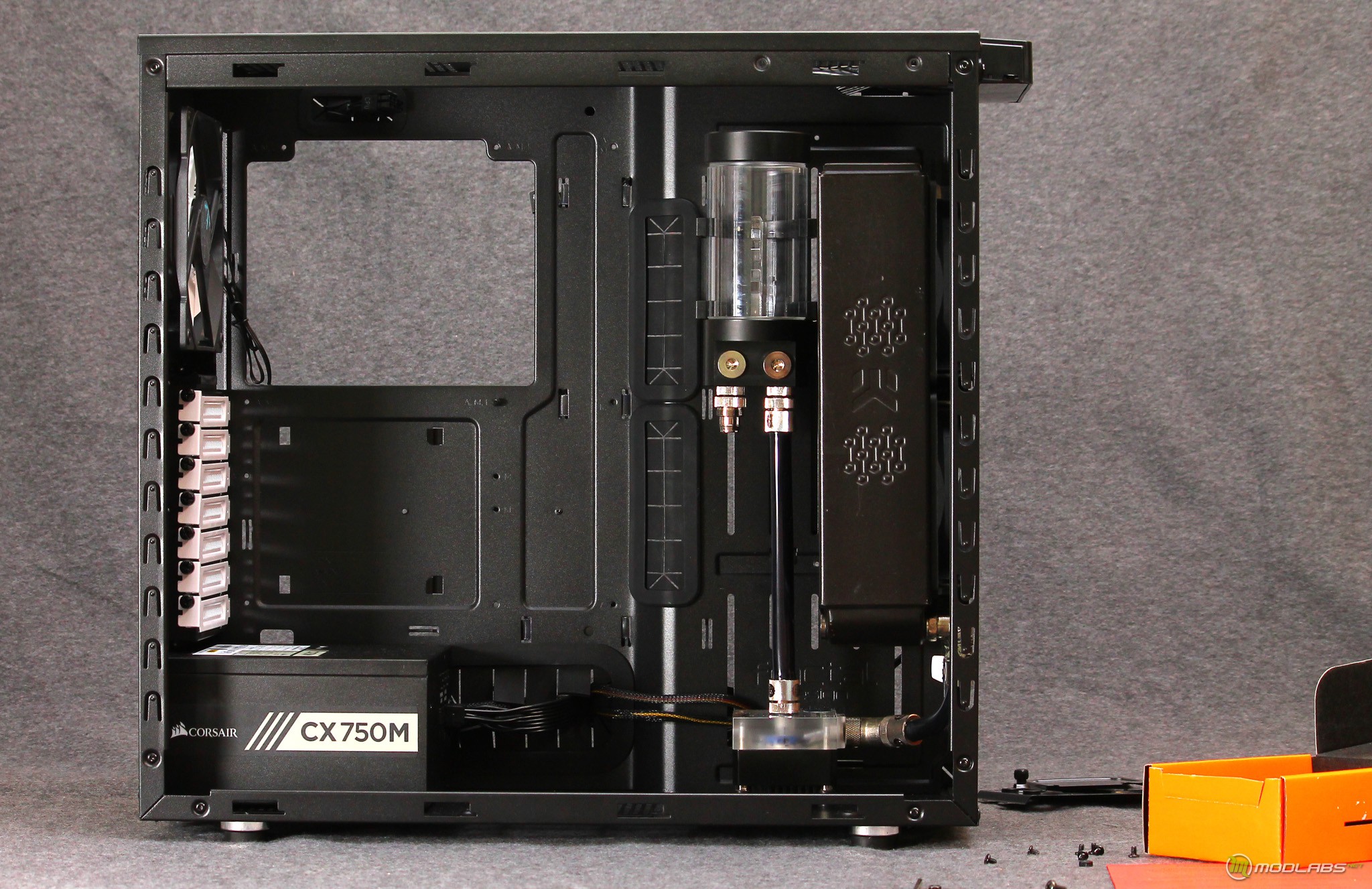

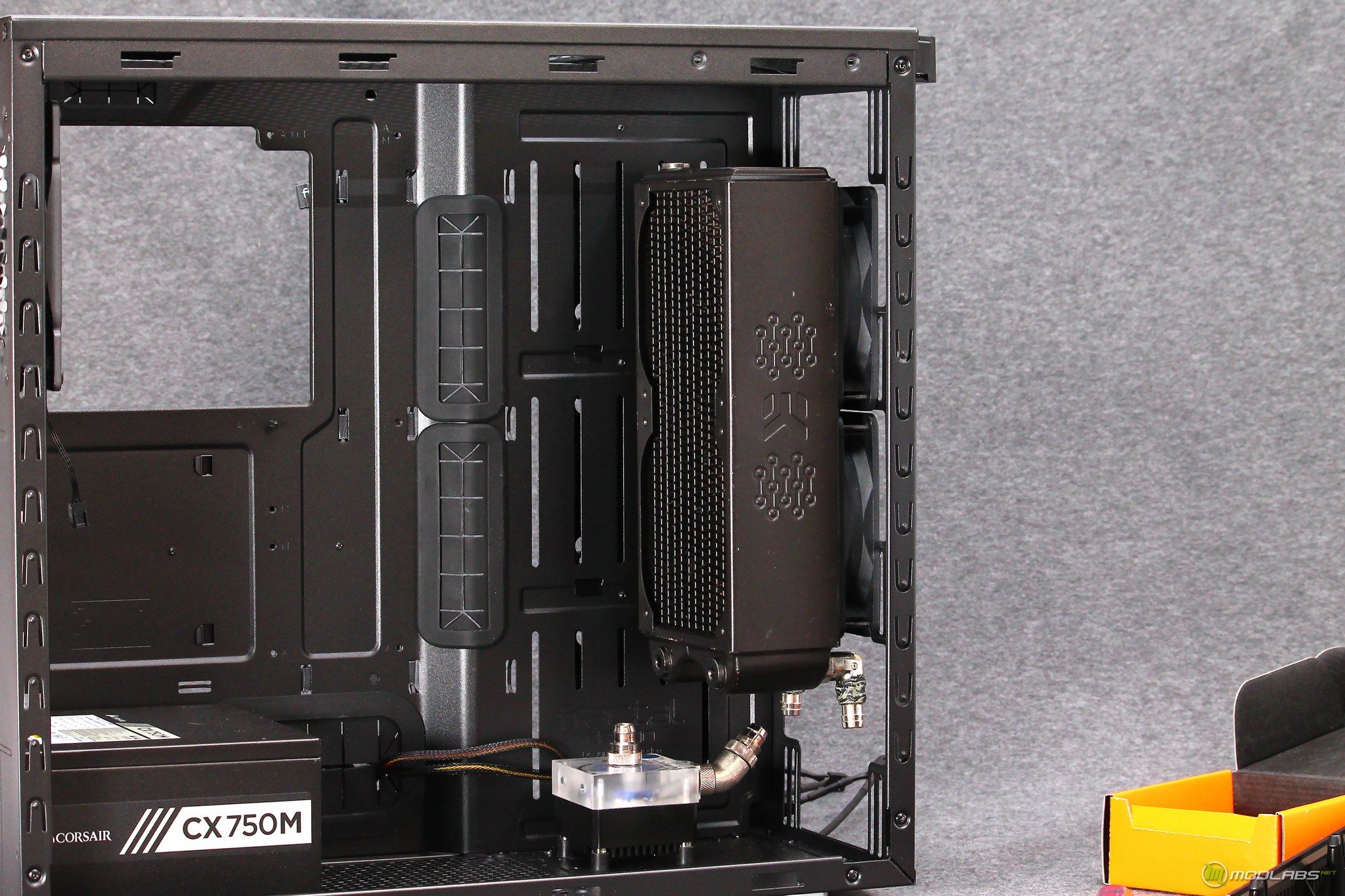

Было решено устанавливать помпу на законное место, как же не воспользоваться пунктом от производителя :).

Радиатор EK-CoolStream RAD XTX 240 был подвешен на лицевую панель. Я запланировал установить вентилятору по принципу «pull», горячий воздух двигался на лицевую панель. Посадочные места позволили закрепить радиатор в «полуторном состоянии».

И тут я вспомнил про комплект. В нем есть хорошая инструкция, коробочка с болтами, нормальным количеством стяжек и парой направляющих для установки расширительного бочка.

Для установки материнской платы нужно вкрутить комплектные стойки, благо для этого предусмотрена насадка на обычную отвертку.

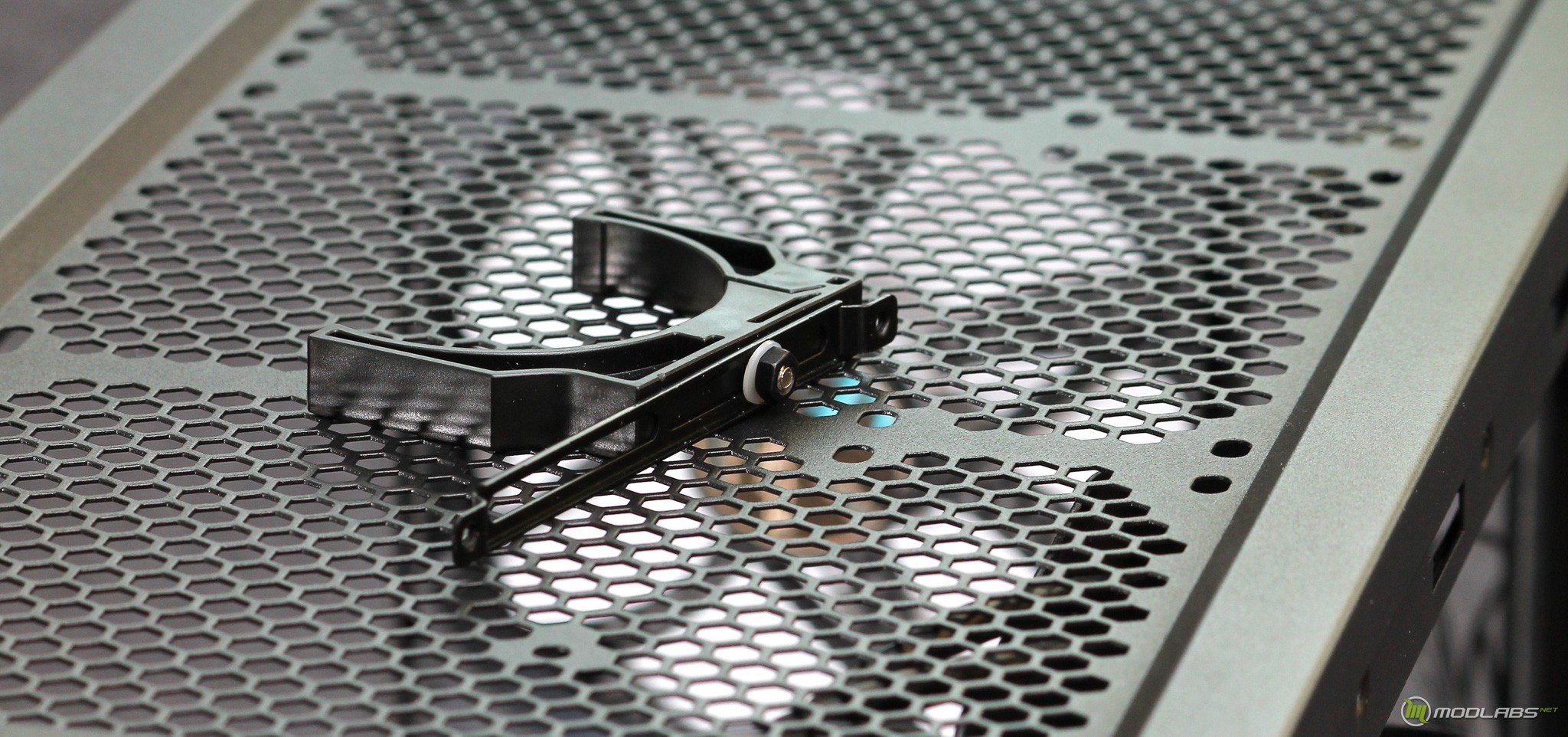

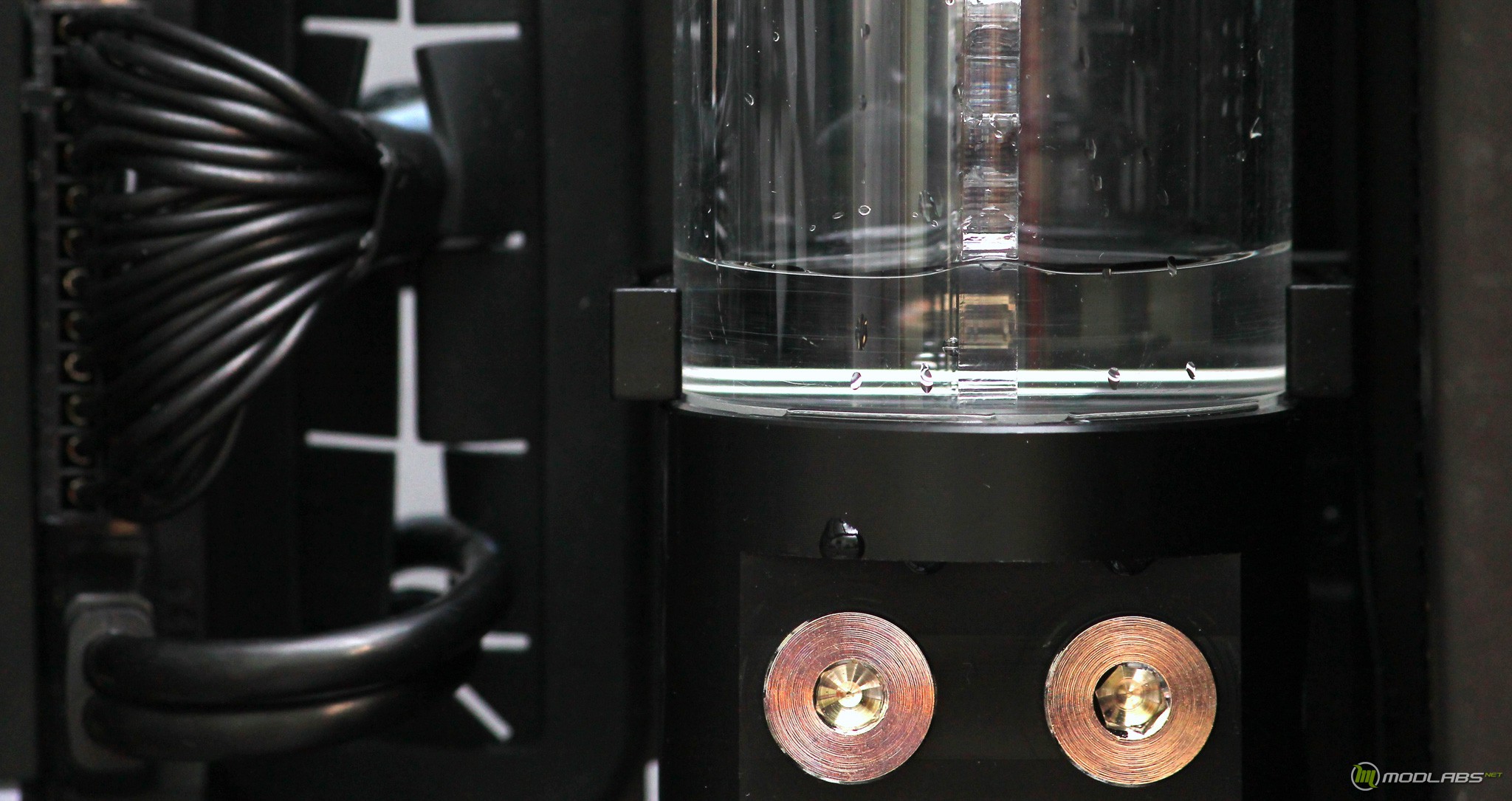

Для фиксации расширительного бочка использовал пару комплектных направляющих. На мой взгляд их толщина могла бы быть чуть побольше, но свою задачу они выполнили. Для фиксации направляющих используются вертикальные прорези, их наличие тоже позволяет установить крепления бачка.

Сейчас в моде использование твердых трубок, они позволяют сделать прямые линии, ну или статично зафиксировать форму.  К сожалению, в этот раз их не удалось заиспользовать, пришлось обойтись обычными шлангами.

Установка основных компонентов

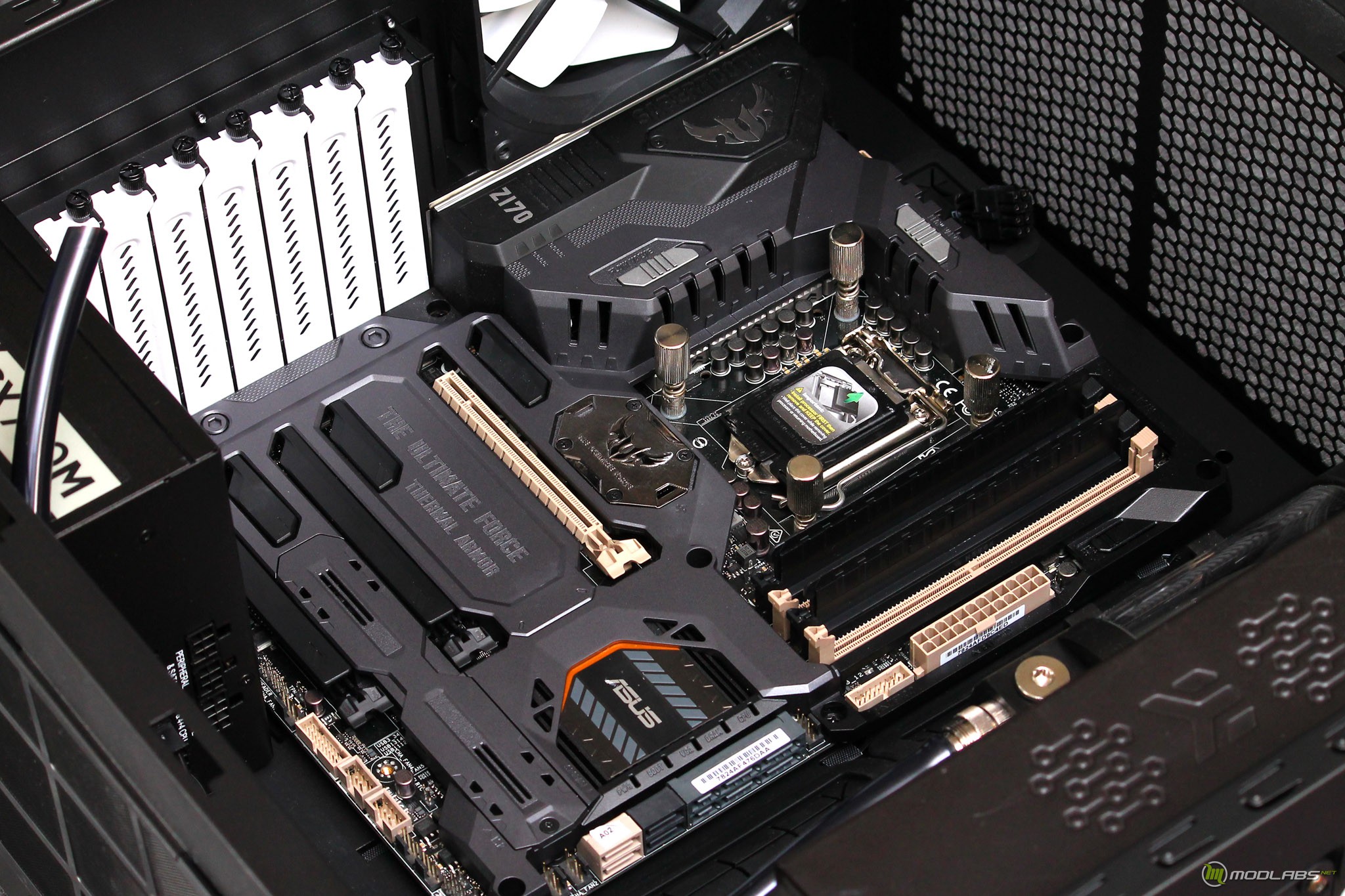

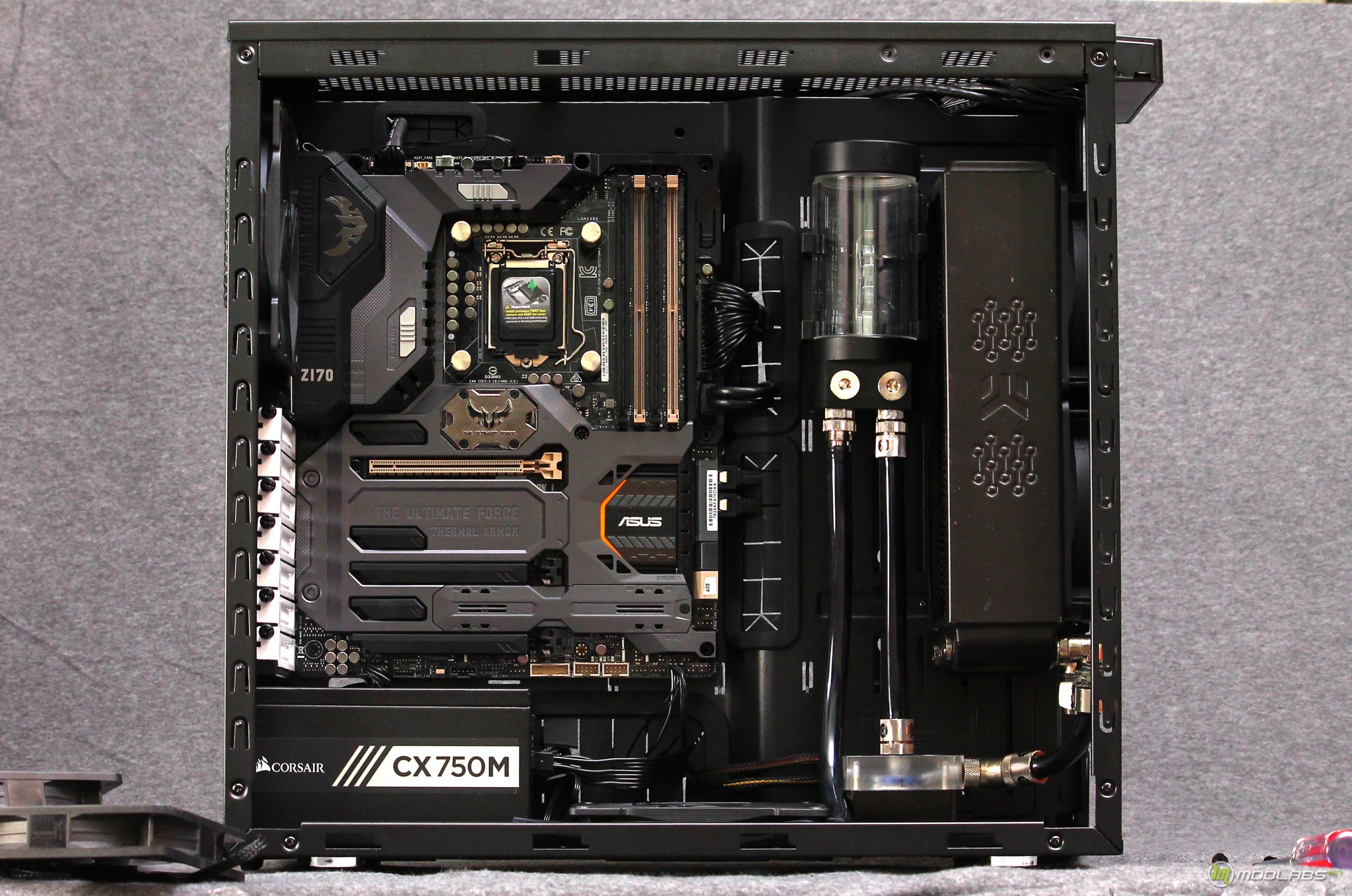

Заглушка материнской платы плотно встала в корпус, а благодаря одному направляющими винту в момент фиксации придерживать матерински плату не нужно.

Прокладка первых функциональных кабелей оказалось очень простой. Прорезиненные направляющие находятся в нужных местах, а благодаря переходу те же SATA-кабеля сразу уходят из виду.

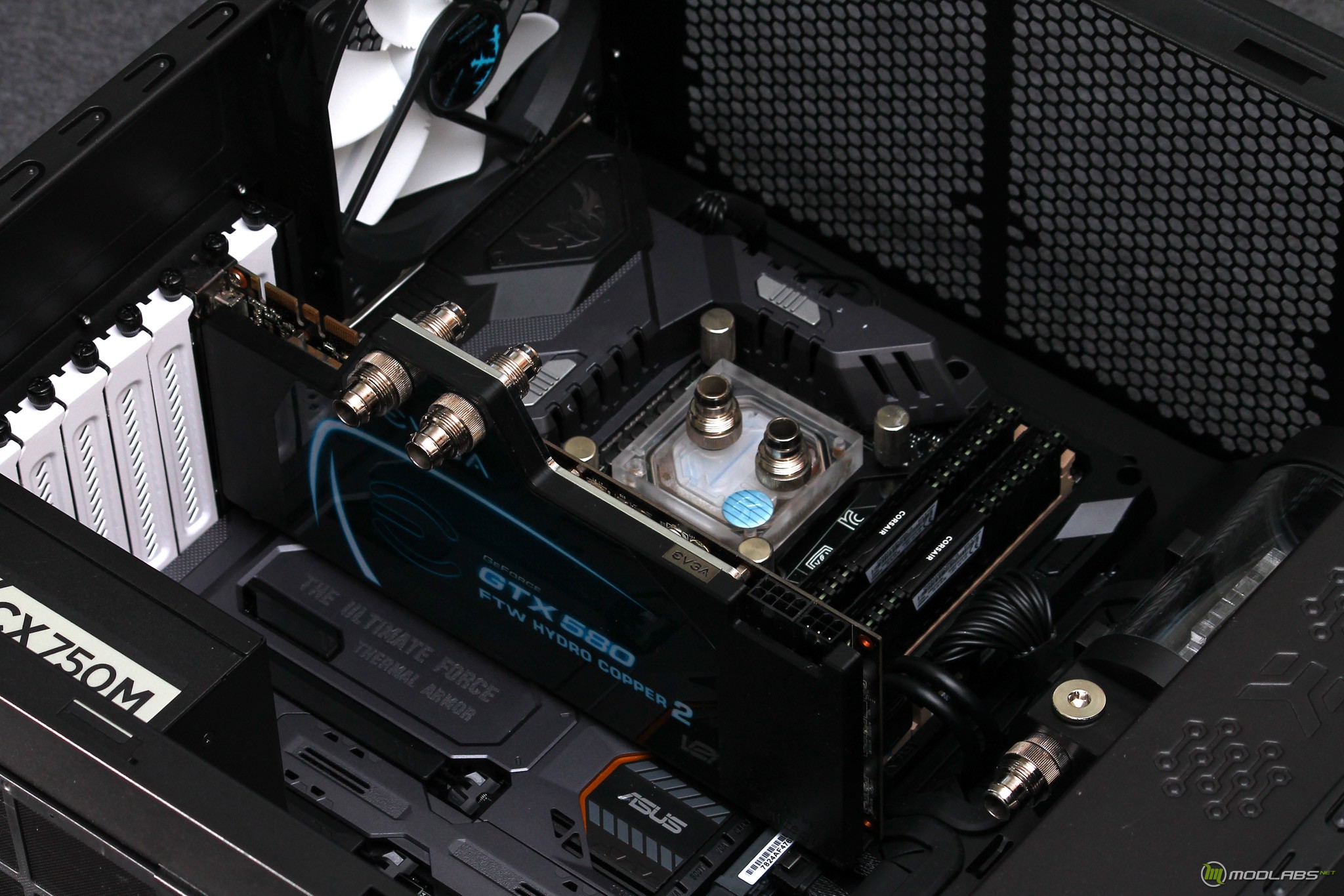

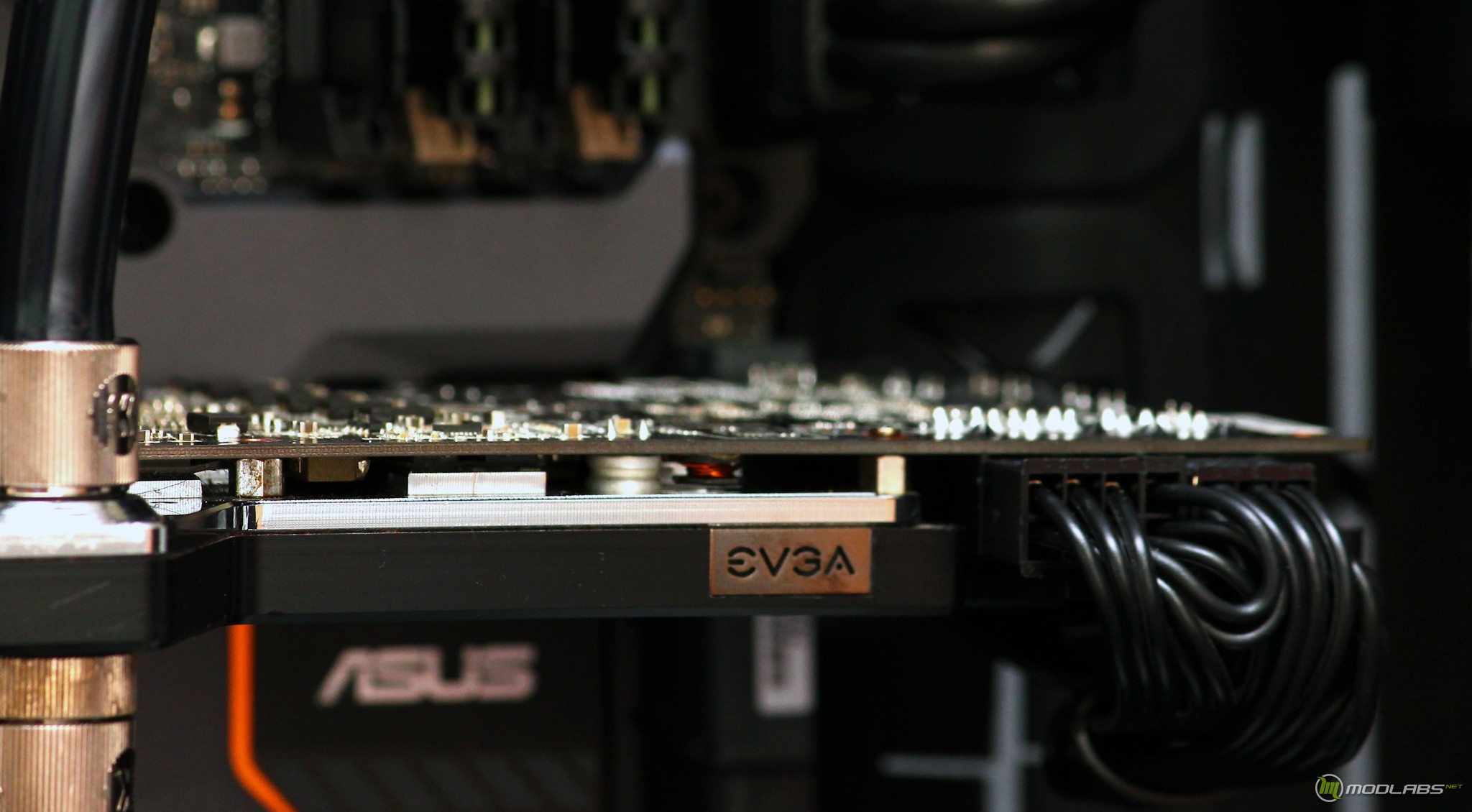

Фиксация видеокарты прошла успешно. Здесь же отмечаем добротные многоразовые заглушки. Вот только с белым цветом они очень хорошо выделяются на фоне черного корпуса.

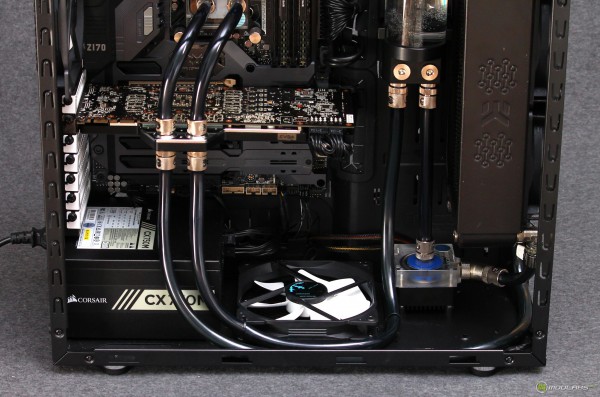

Давно хотел собрать систему с последовательным подключением видеокарты и центрального процессора, в этот раз получилось. Такой подход минимизирует количество шлангов и как по мне выглядит очень опрятно.

Можно было пустить шланги по корпусу, но была предпринята попытка выдержать параллельные линии и избавиться от U-образных и висячих положений.

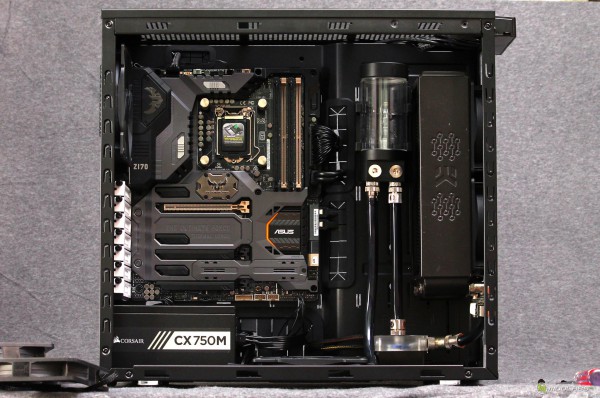

Несмотря на очень высокую установку бачка расширения, заправка контура с помощью дополнительного шланга и воронки прошла легко.

На радиатор были установлены вертушки с белой крыльчаткой. Отмечу, что в таком варианте воздух упирался в лицевую панель и мог обратно заходить в корпус. Поэтому для повседневного использования я бы выбрал вариант установки на верхней панели, хотя и нарушать ее целостность не очень бы хотелось.

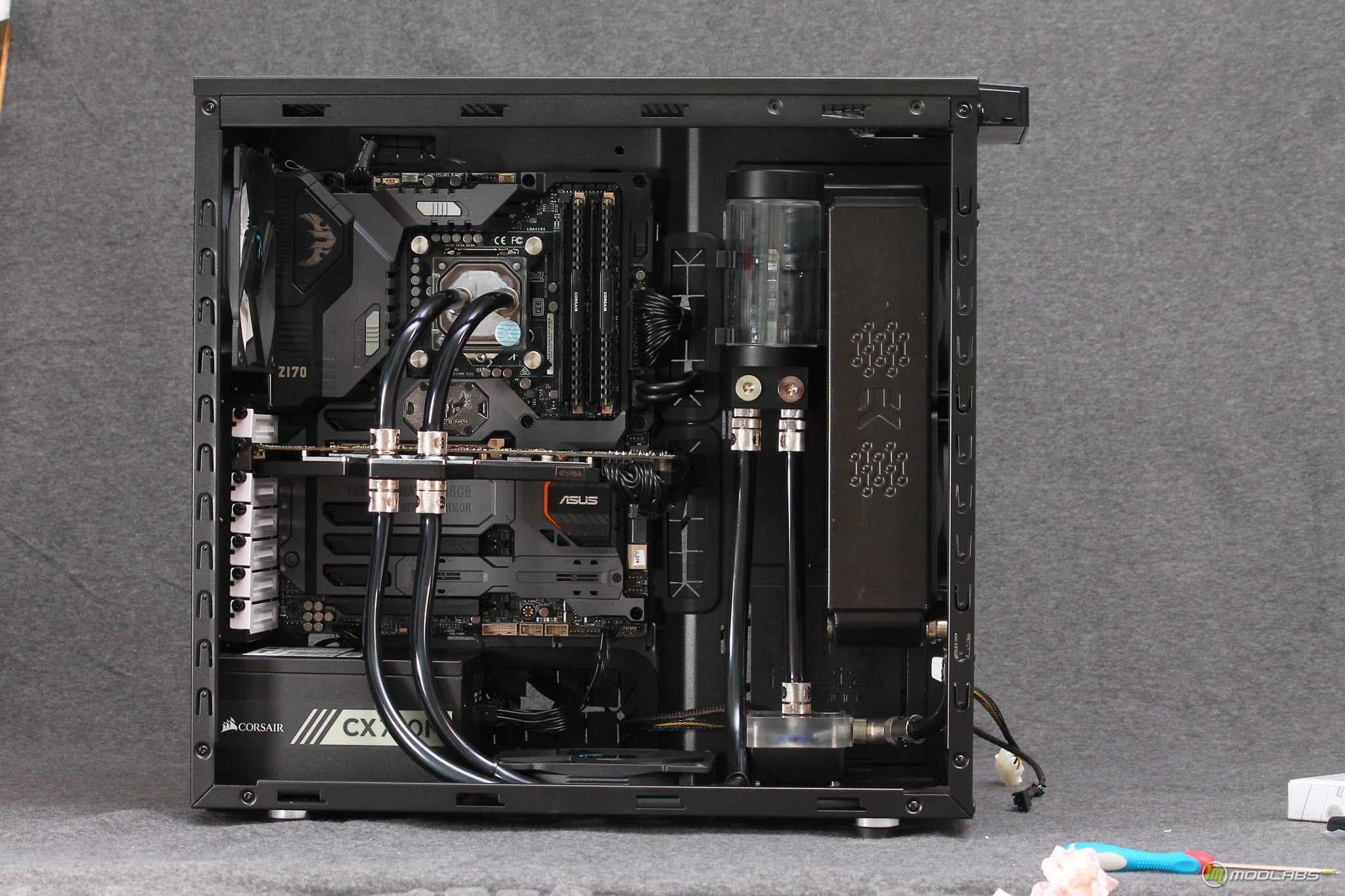

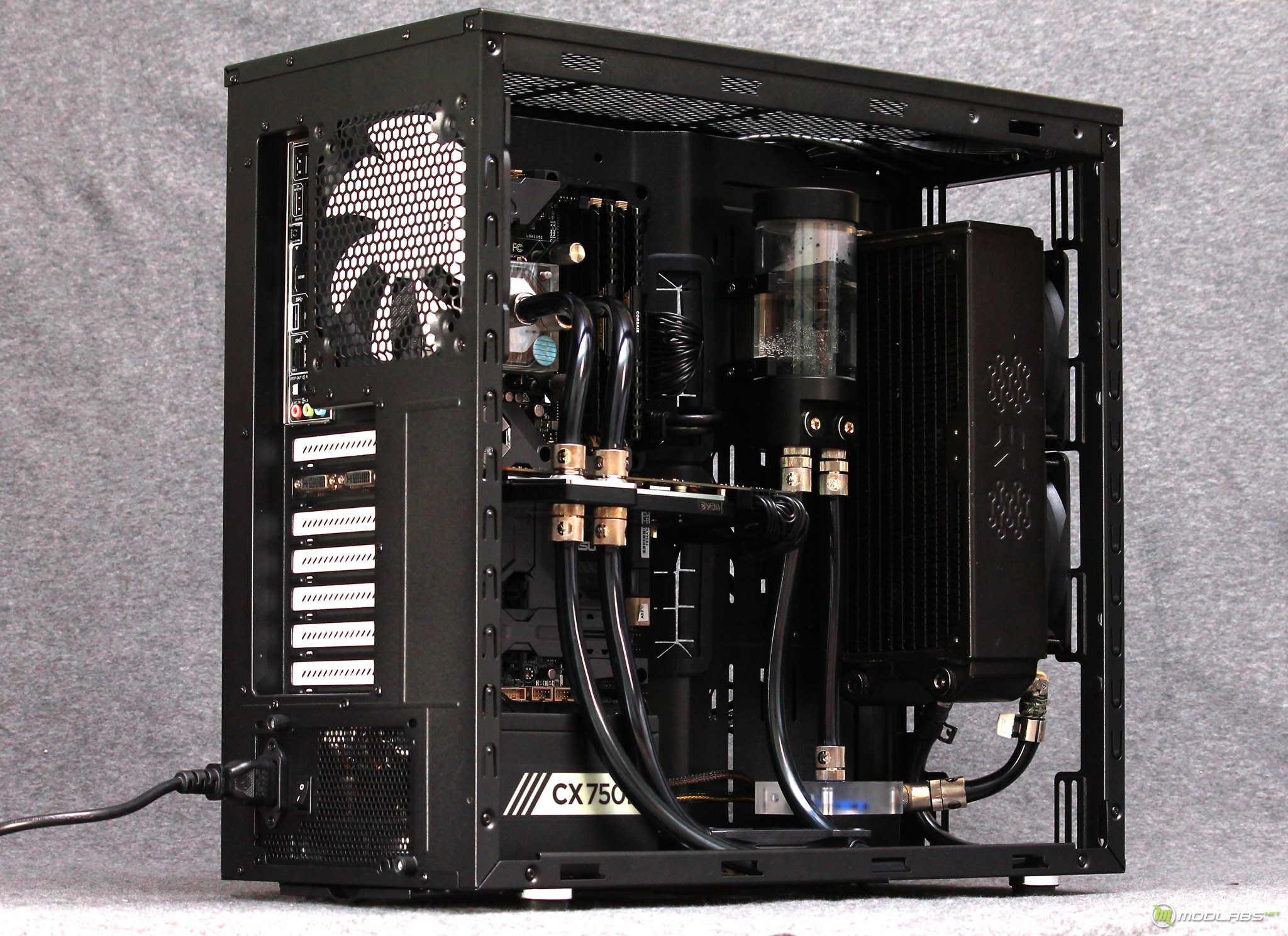

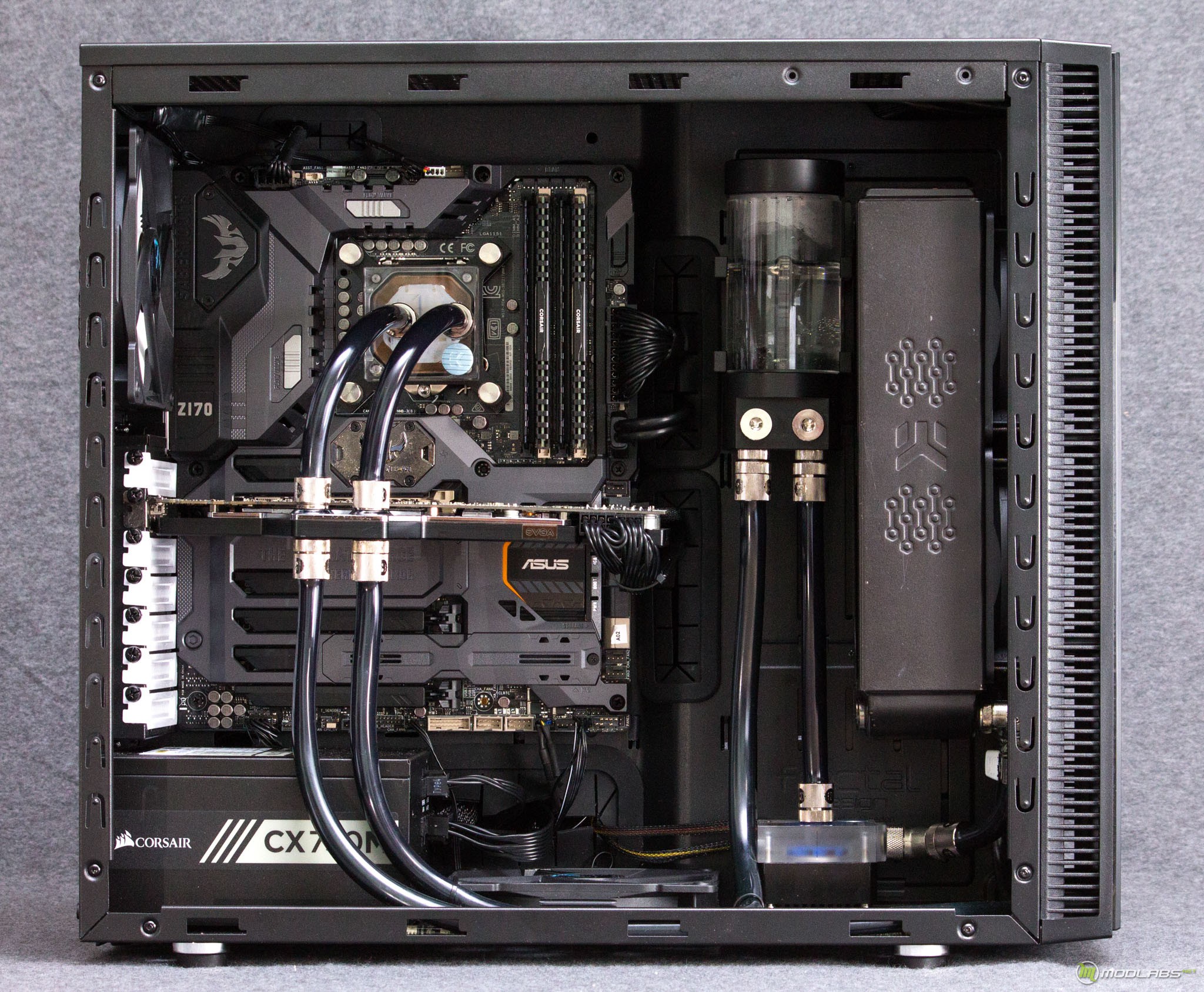

Конечно, уложить шланги с прицелом на прямые линии удалось не в полной мере. Но видом верхней части я остался доволен.

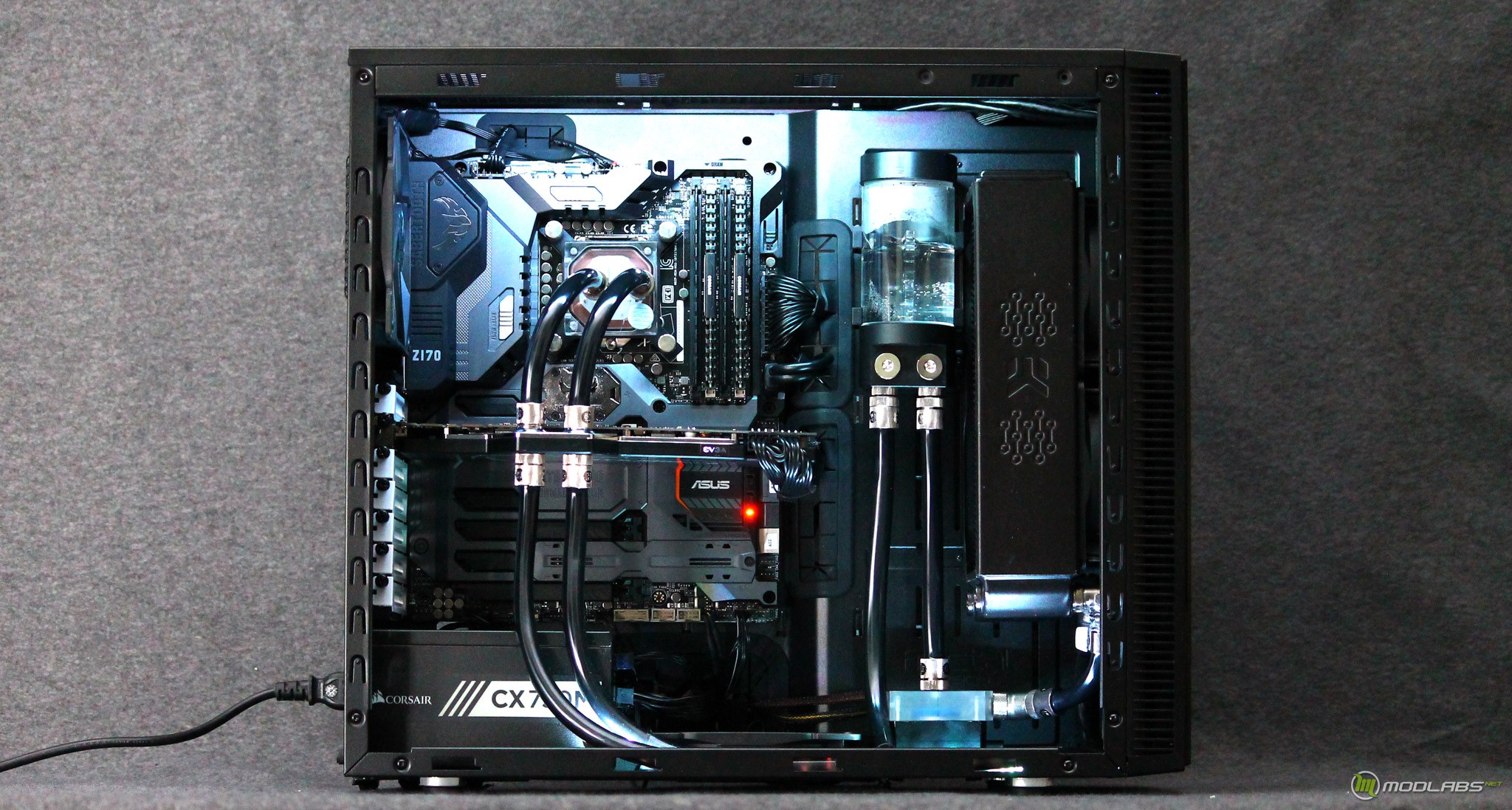

При добавлении подсветки все стало выглядеть следующим образом.

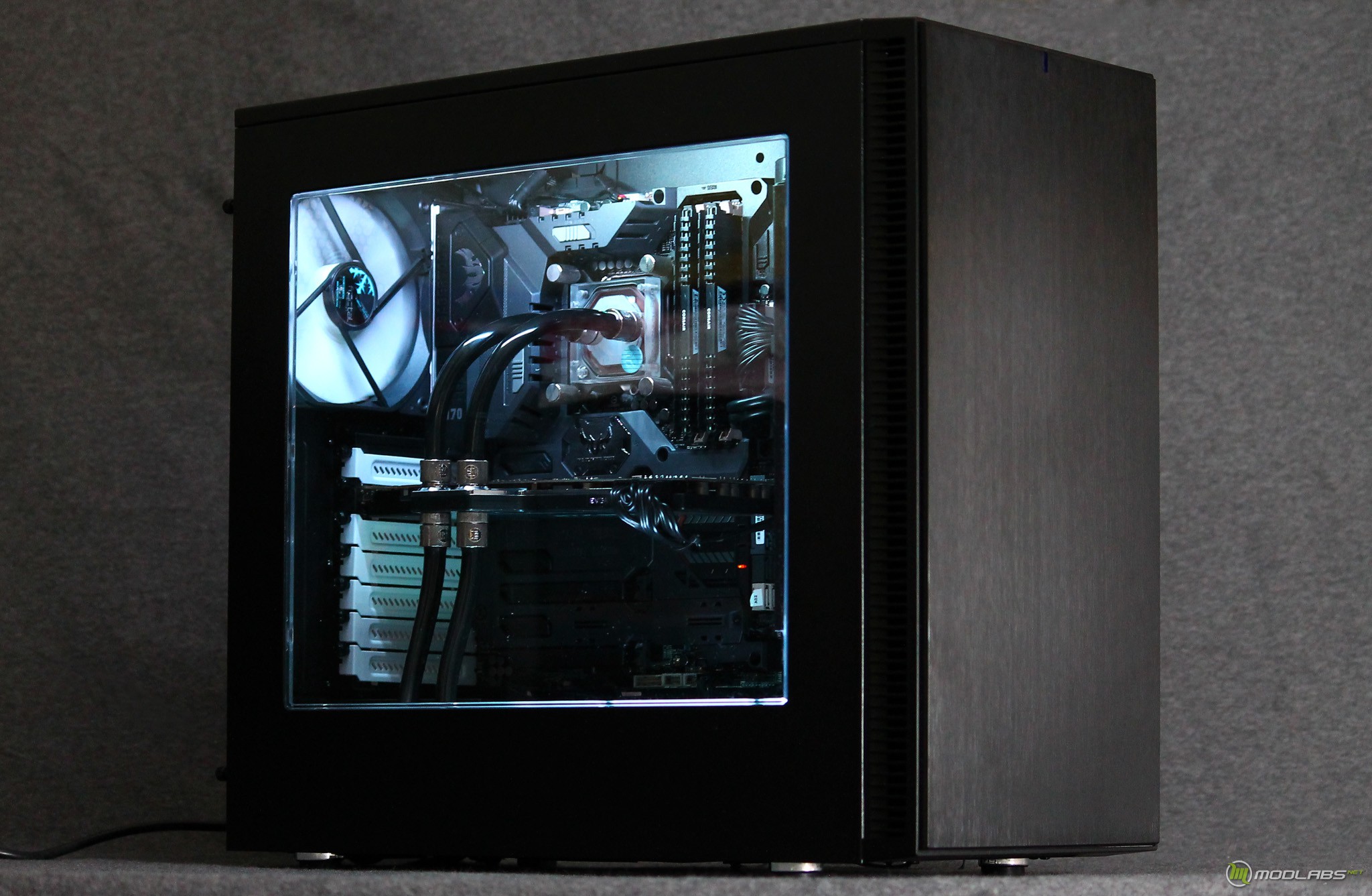

А с боковой панелью так

Резюмируем

На момент публикации материала в столичной рознице за Fractal Design Define S просили порядка 7000 рублей. Что примерно на 2000 рублей меньше стоимости старшего Define R5, в обоих случаях мы ориентируемся на вариацию со смотровым окном. Ценник однозначно не маленький, но и большим назвать его сложно… На мой взгляд с качеством применяемых материалов, общей продуманностью конструкции и наличием «юзабилити фишек» Define S находится в своей ценовой категории.

Все же основным отличием от старшей модели является полное отсутствие корзин для накопителей и 5,25″ устройств. С одной стороны, это может быть критичным фактором, например, если вам нужно установить более пяти накопителей или без реобаса совсем никак. С другой, Define S предлагает отличные возможности для установки систем водяного охлаждения. В какой еще корпус в штатном состоянии влезут пара 360 мм радиаторов? Хочется отметить, что при наличии хороших посадочных мест производитель все же нацелился на один контур охлаждения, хотя можно было бы озадачится и «высверлить» места для двух помп :).

В общем, если вы присматриваетесь к Define S и хотите собрать полноценную водянку - это отличный выбор. А если все же нацелены на воздух и вам не нужно много накопителей, то это повод приобрести отличный корпус немного девшее его старшего собрата.

Комплект поставки, внешний осмотр

Производителям компьютерных комплектующих иногда сложно удивить «избалованных энтузиастов», которые держали в своих руках не один десяток различных железок. Иногда они находят их однотипными, а бывает даже обыденными. Самое интересное, что даже если вариант обладает уникальными характеристиками, он все равно может попасть в «список серых». Но из любых ситуаций и предположения находятся исключения.

Хочу рассказать тебе, мой дорогой читатель, о компактном корпусе, который меня однозначно удивил и заставил подойти к сборке системы с огоньком в глазах. И героем сегодняшнего обзора будет SilverStone RAVEN RVZ02. Модель относится к эксклюзивной серии производителя RAVEN. На текущий момент в ней так же есть шесть представителей «полноразмерников». RAVEN RVZ02 поставляется в нескольких вариациях, с ними можно ознакомиться на сайте производителя, к нам попала моделька SST-RVZ02B – черный цвет без смотровых окон.

Комплект поставки

RAVEN RVZ02 приехал в фирменной упаковке, которая по размерам немного отличается от большинства аналогов - она компактная. На ее гранях есть упоминание точной модели и основных характеристик корпуса. Заставил улыбнуться тот факт, что производитель сообщает о приобретении уникального продукта и перед началом сборки рекомендуют ознакомиться с инструкцией.

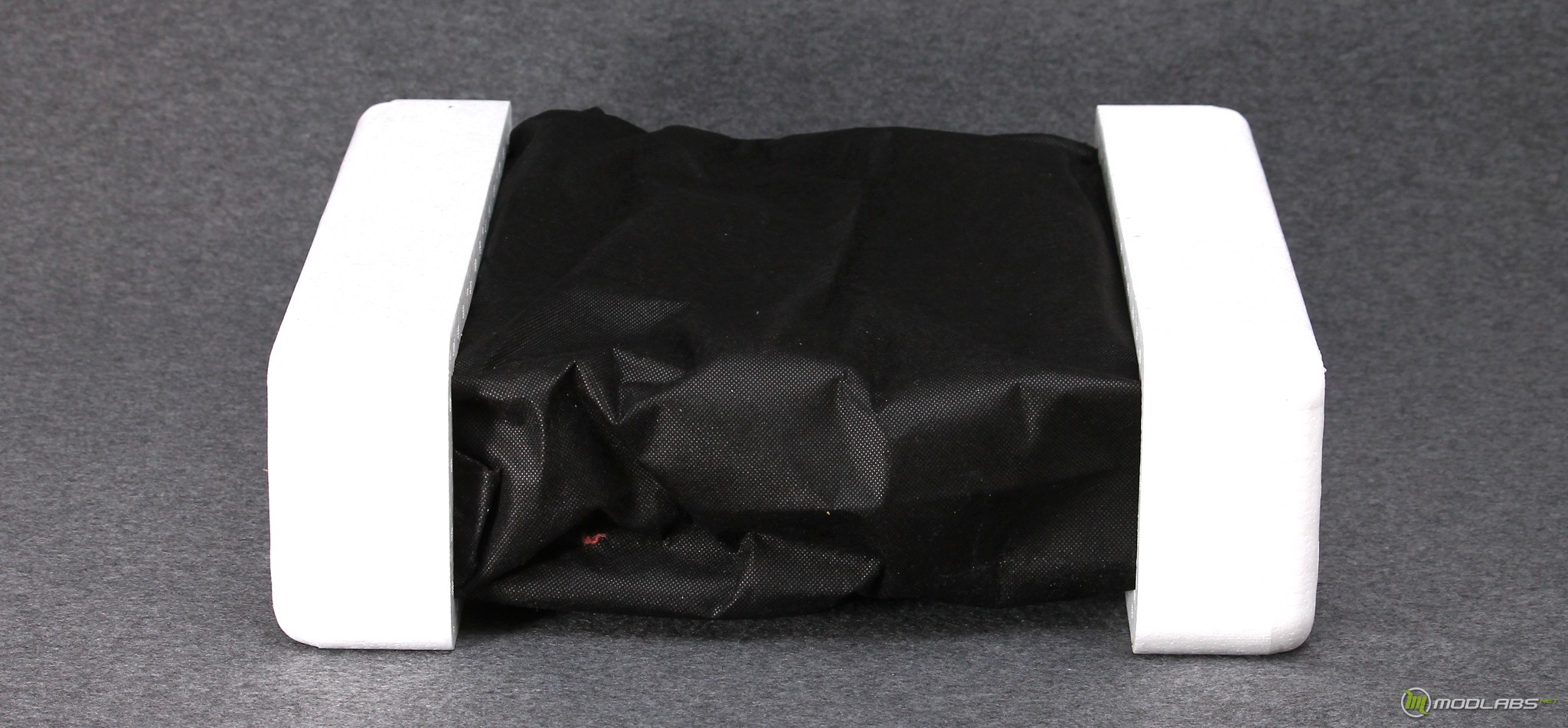

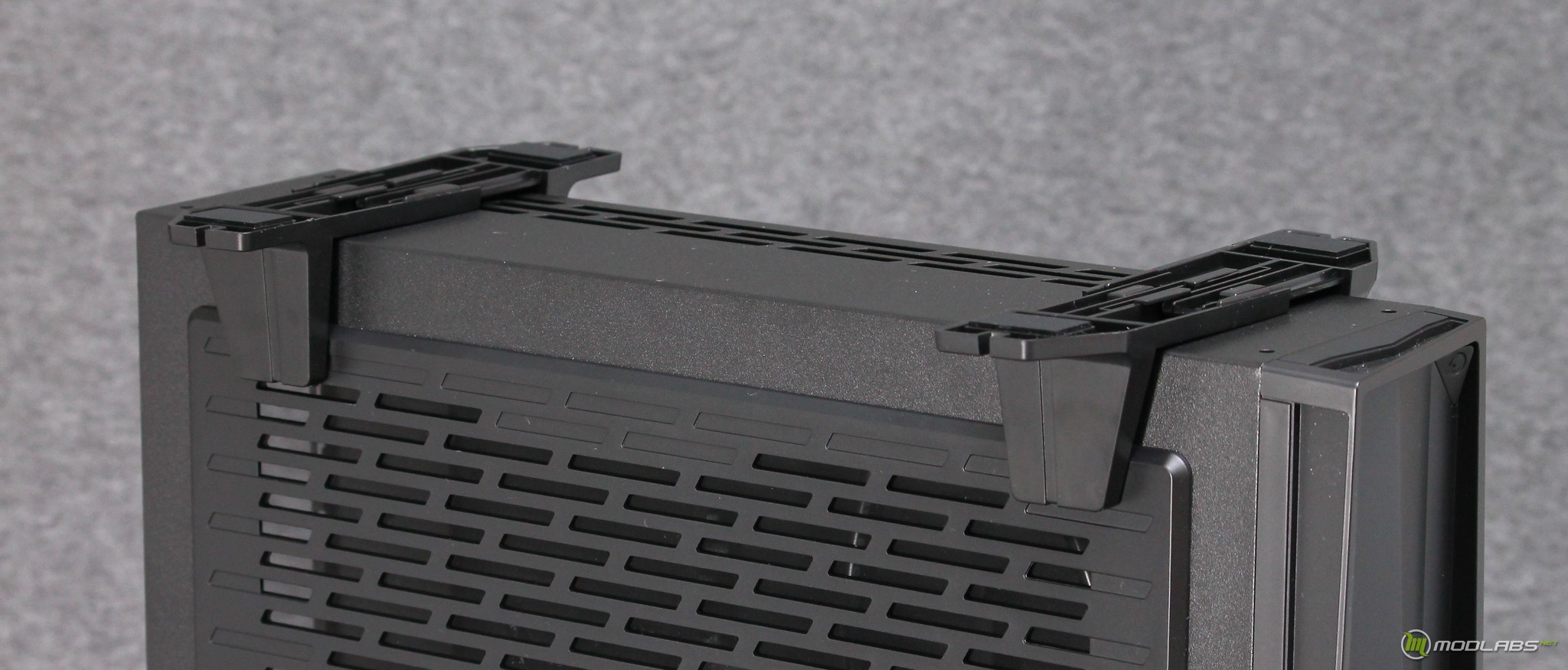

При транспортировке корпус фиксируется пластиковыми направляющими и прикрыт в мешочек с тканевой основой.

Внешний осмотр

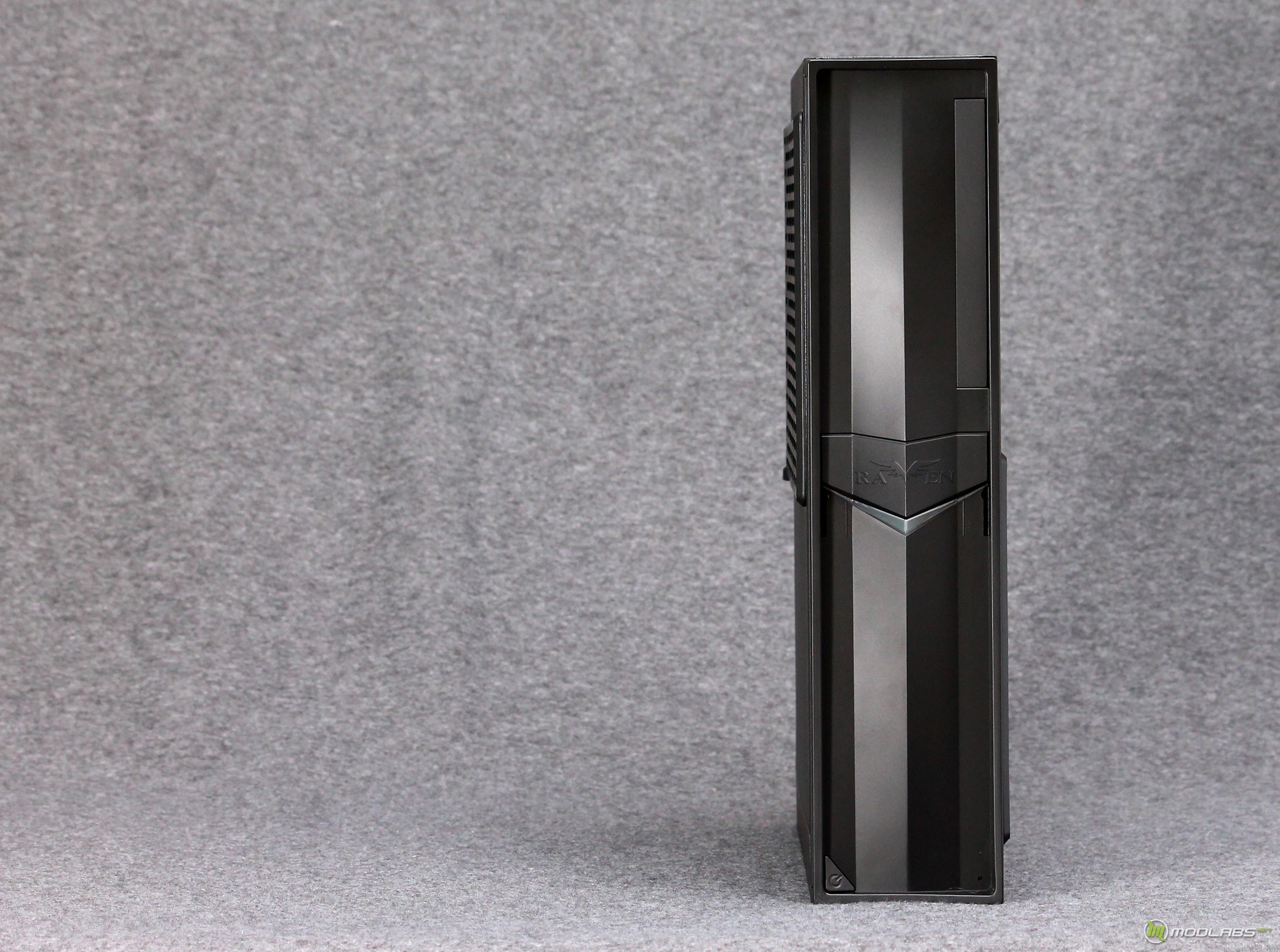

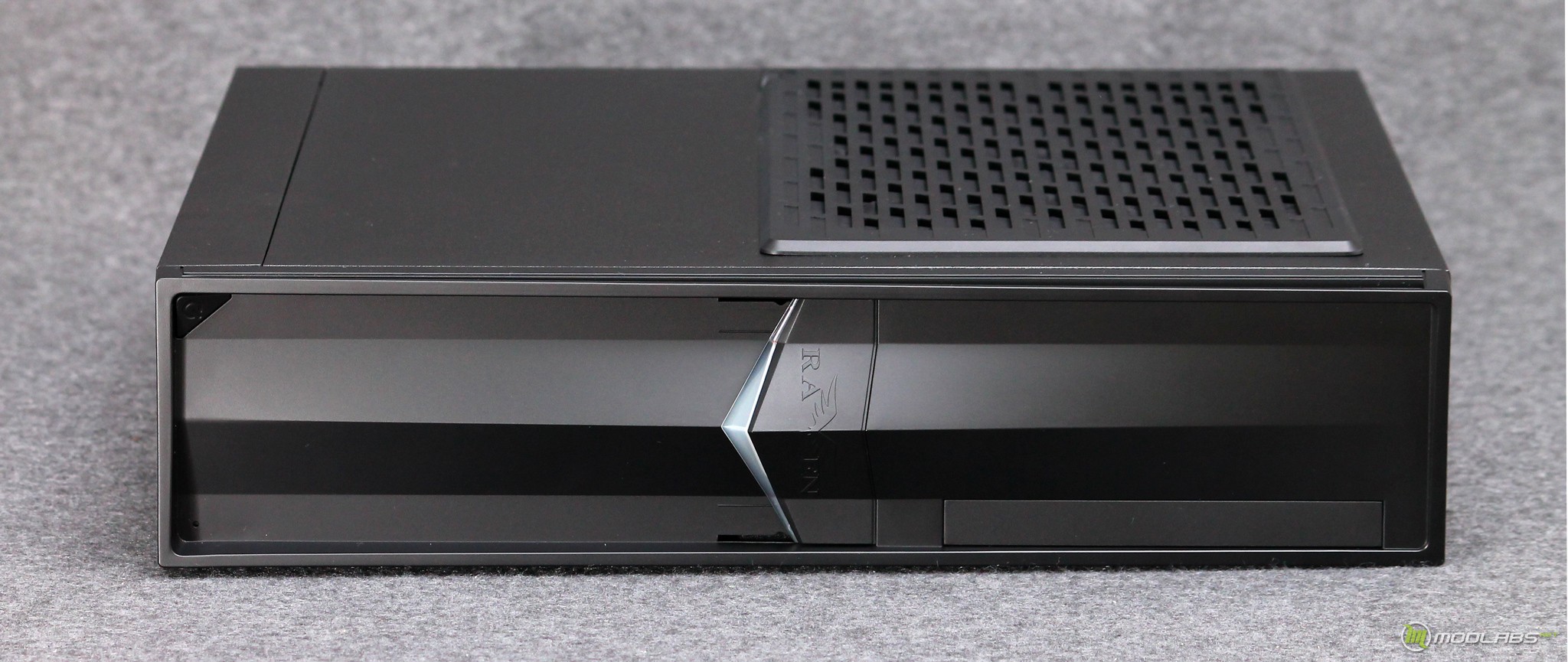

Знакомство с RAVEN RVZ02 начнем с описания общего формата: наблюдаем башню по типу HTPC, которая благодаря лицевой панели однозначно ориентирована на вертикальное расположение. Именно лицевая панель задает общий дизайн корпуса. На ней есть большие прямые грани, расположенные друг к другу под различными углами. Лицевая панель выполнена из пластика, а почти все остальные части металлические.

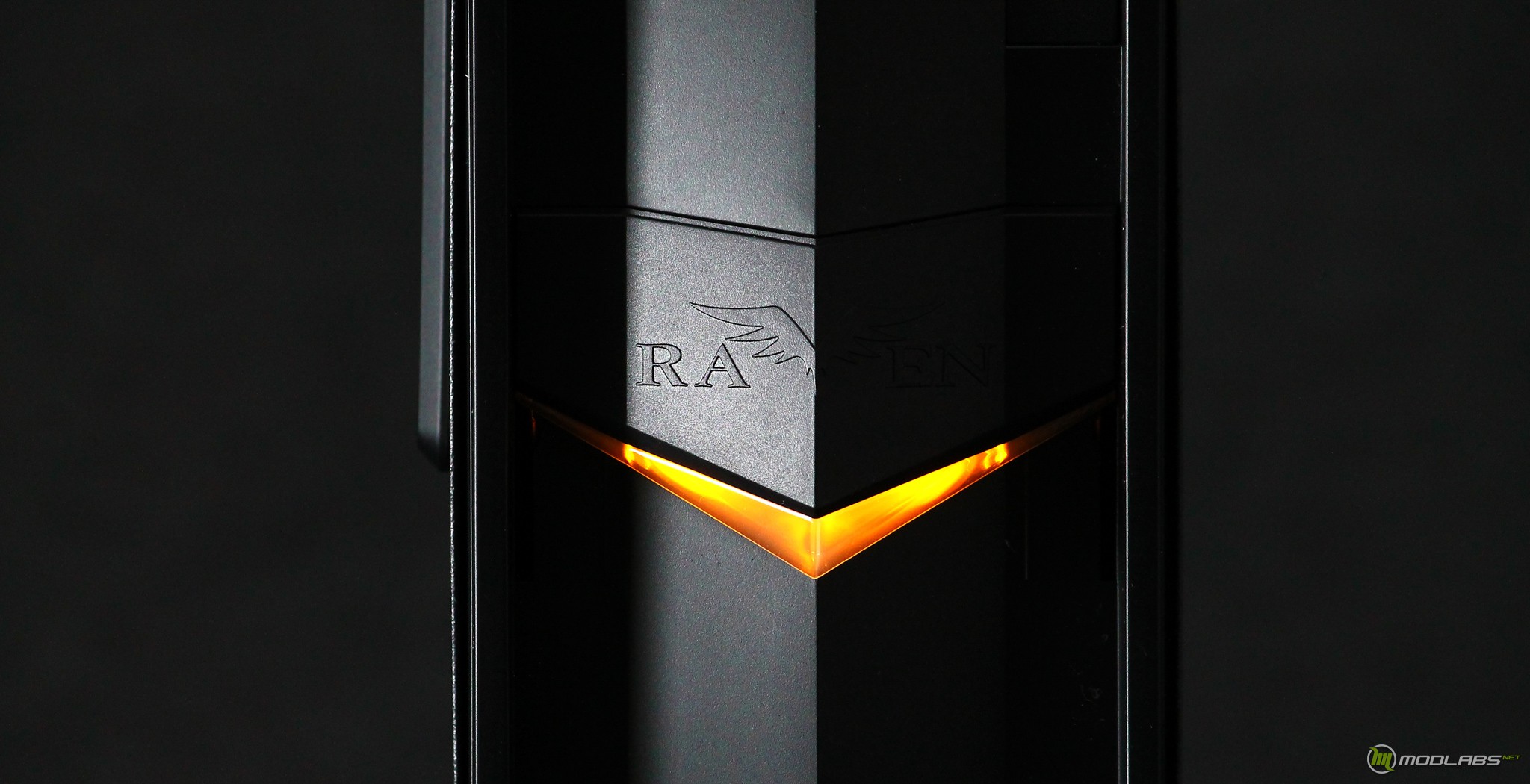

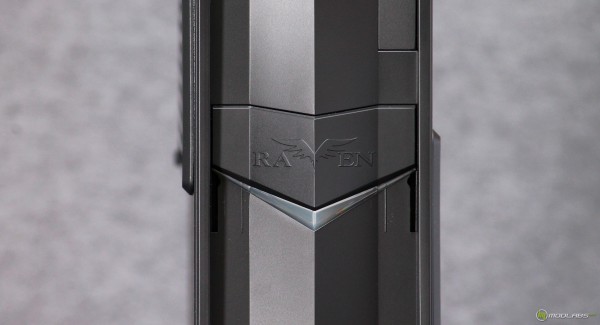

В центральной области лицевой панели находится значок серии. Он гармонично разделяется на две половины диаметральной плоскостью корпуса. При игре света имеющиеся переходы выглядят просто замечательно. Хотя при обычном дневном освещении становится более «плоскими».

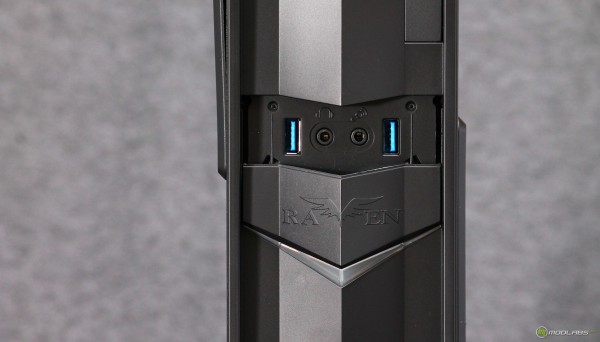

По наличию переходов, можно догадаться, что в центральной области есть подвижная крышка. Она опускается вниз, для этого нужно приложить небольшое усилие. За крышкой прячутся по паре USB и аудио разъемов. Заметим, что в нижней части есть небольшая акриловая вставка, при включении она порадует нас очень интересной подсветкой.

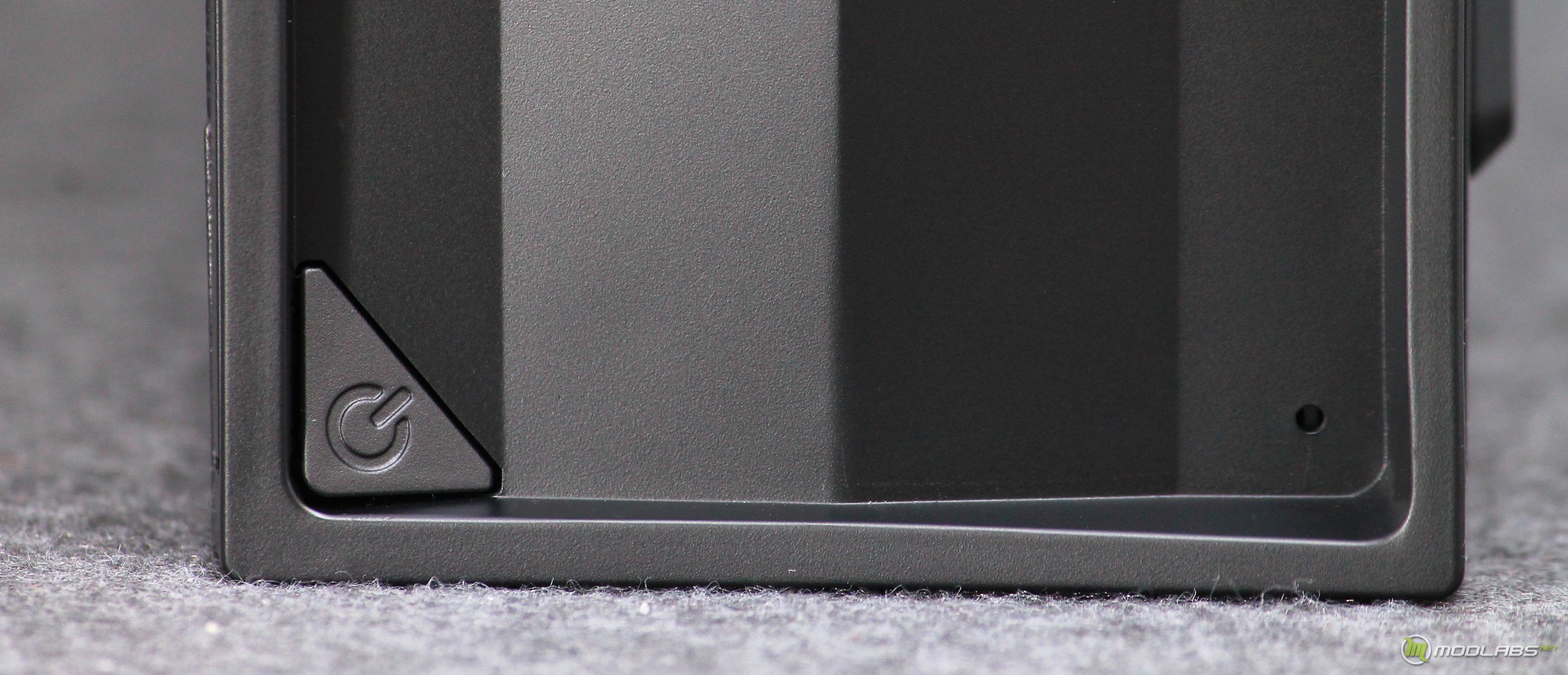

В нижнем углу лицевой панели находится миниатюрная клавиша включения. С другой стороны, есть спичечное отверстие, за которым прячется клавиша перезагрузки. Мне понравилась их реализация, случайно не нажмешь.

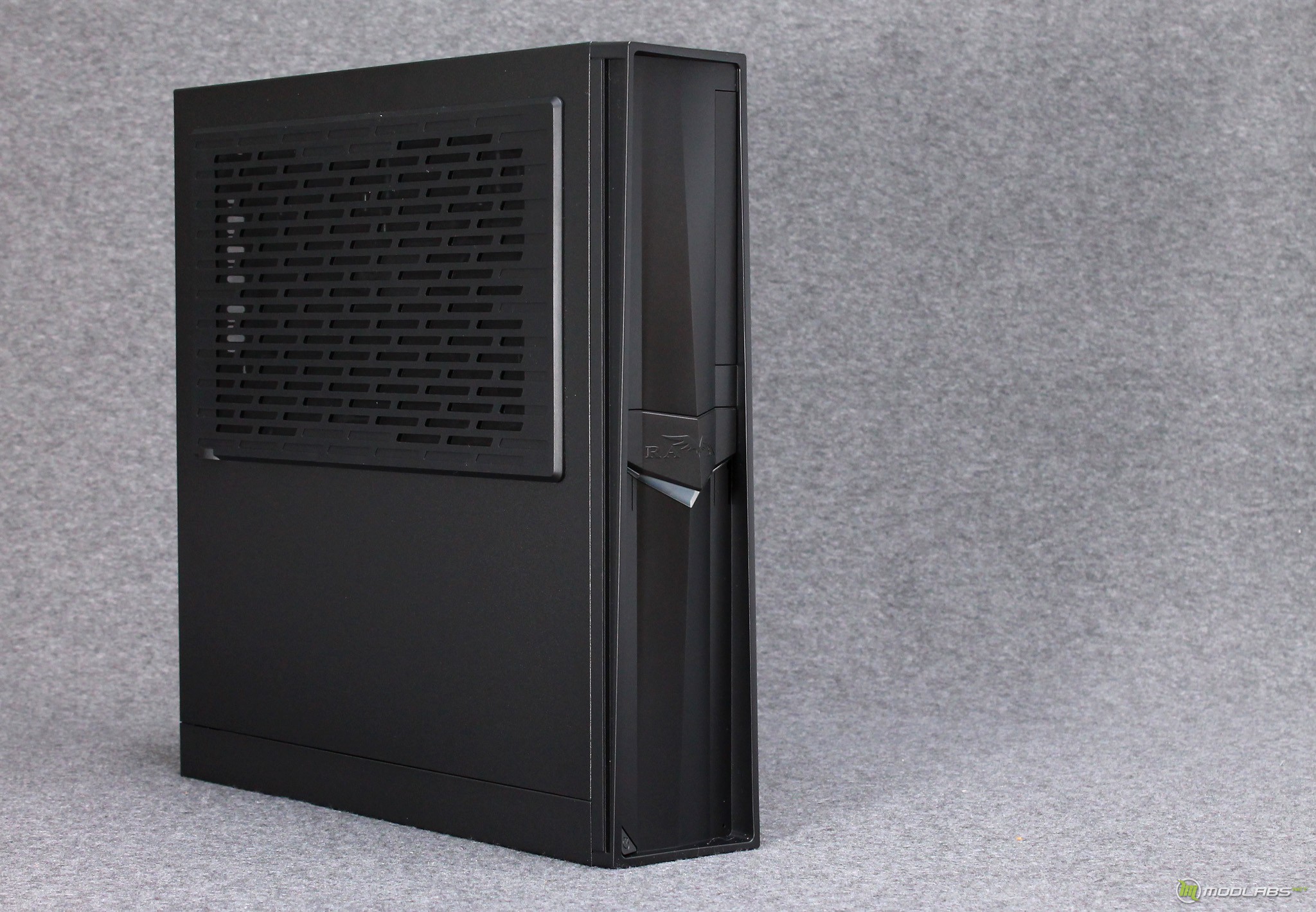

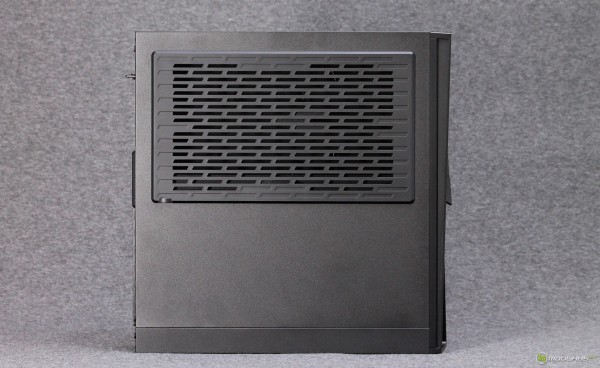

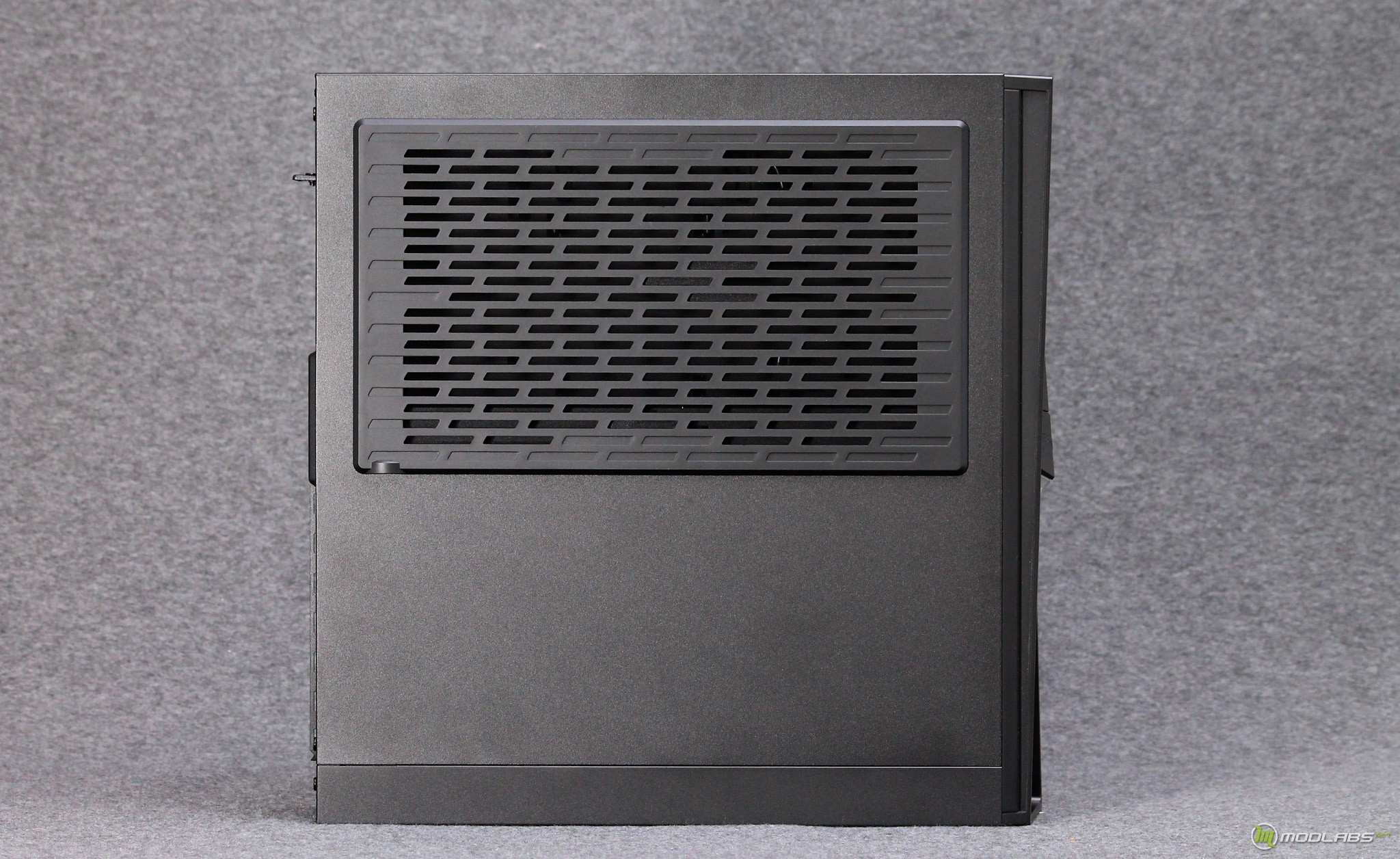

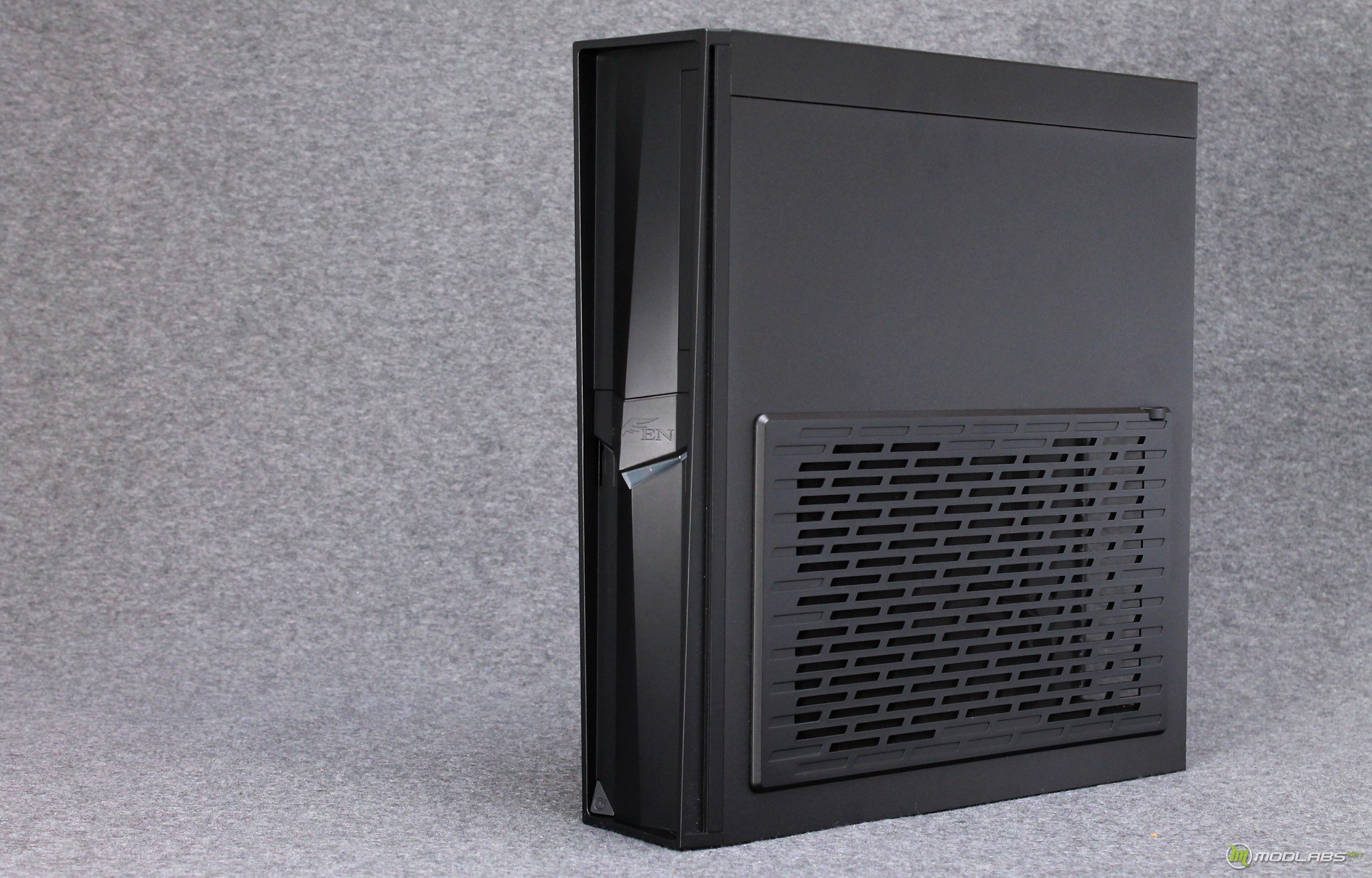

При взгляде на боковую панель мы видим большую плоскость металла, которая разбавляется лишь пластиковой вставкой. Вставка служит для оформления вентиляционных отверстий. Кстати, габариты корпуса составляют 380x87x370 миллиметров.

Какими-либо другими особенностями боковая грань похвастаться не может.

На противоположной стороне грань оформлена аналогично, но декоративная вставка находится в другой части корпуса. Когда мы откроем корпус, поймем почему сделано именно так.

Пластиковые вставки достаточно легко снимаются. По умолчанию они фиксируются на корпусе небольшими направляющими. Примечательно, что под вставками находится вентиляционная сетка, которая тоже может обеспечить защиту установленных комплектующих.

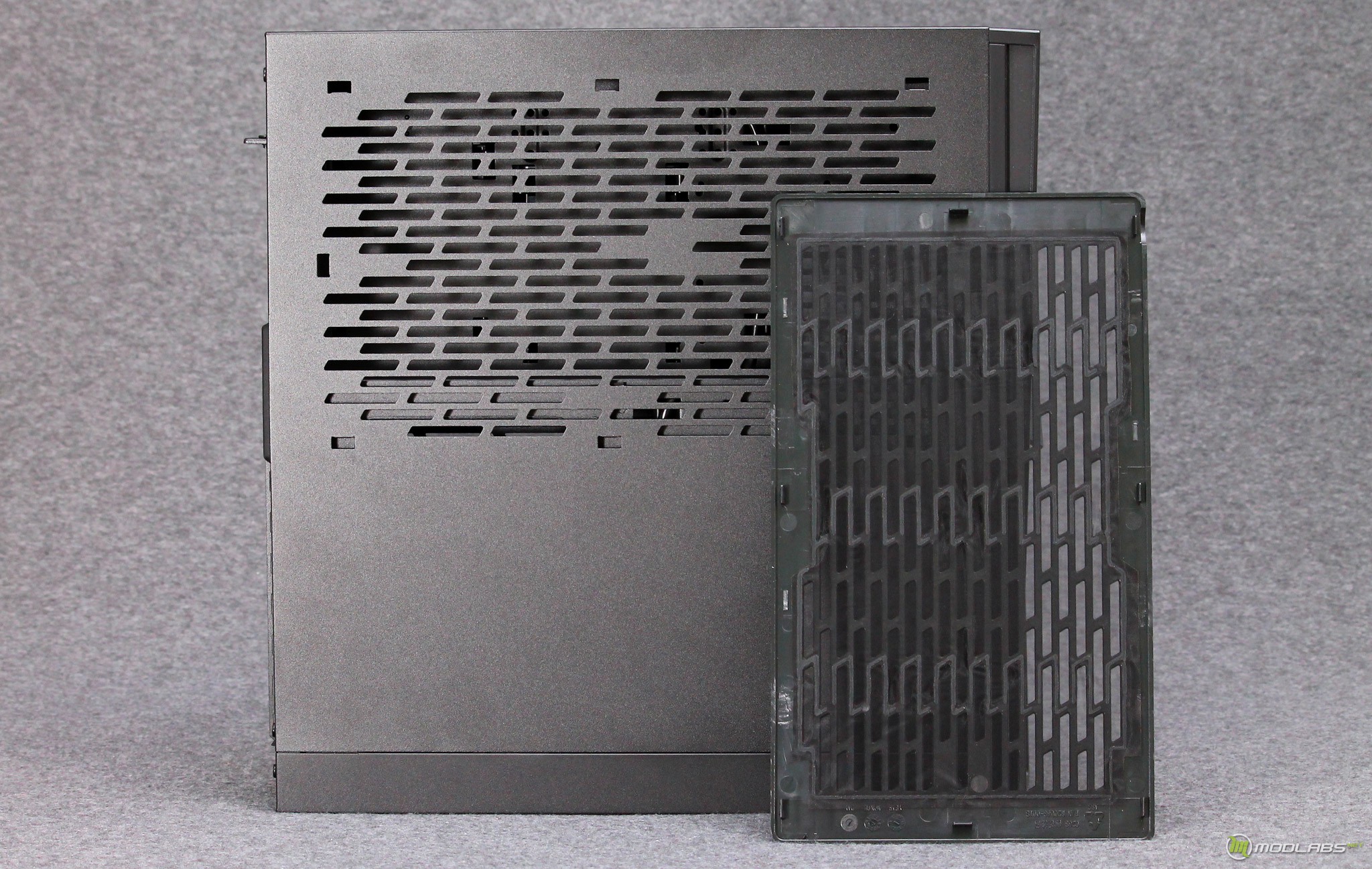

При помощи пластиковых вставок обеспечивается механизм фильтрации пыли. Сетка достаточно мелкая, а возможность снятия направляющих лишь улучшит подход к ее «промывке».

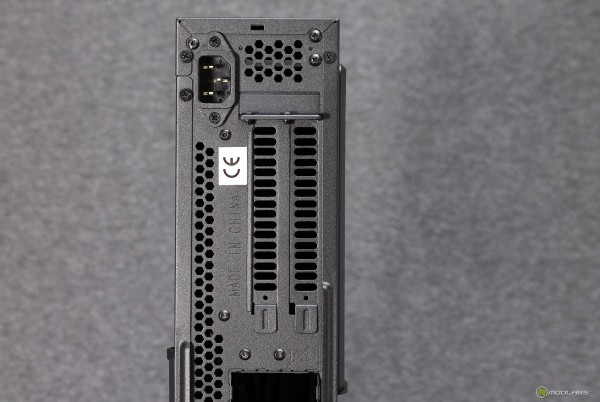

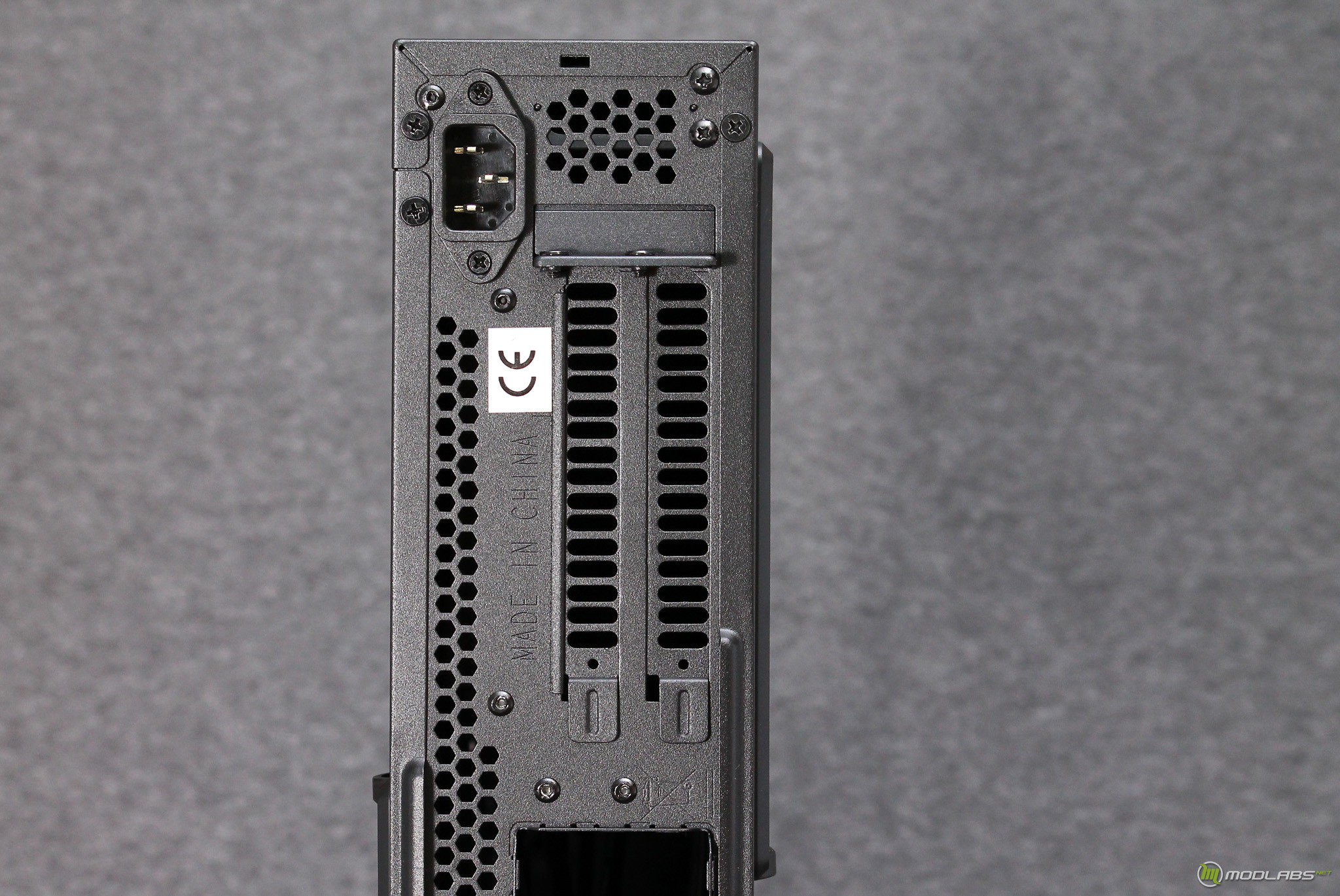

При взгляде на тыльную грань корпуса, мы можем понять, как устроены внутренние отсеки RAVEN RVZ02. В нижней части находится разъем для I/O панели материнской платы, над ним расположились две заглушки слотов расширения PCI Express, еще чуть выше разъем блока питания. Здесь же можно отметить тот фактор, что на задней панели есть вентиляционные отверстия, способные улучшить общую конвенцию воздуха внутри корпуса.

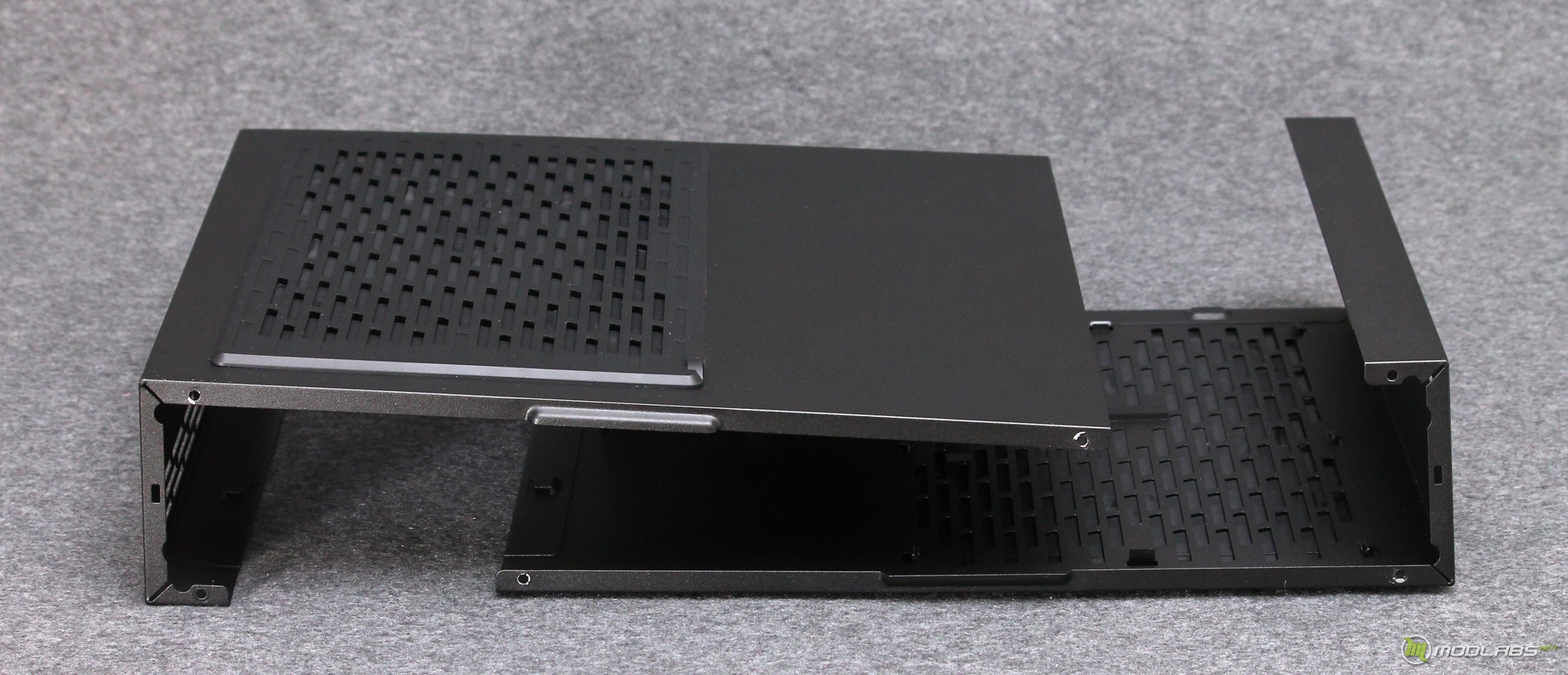

На этом этапе хочется отметить, что внешний контур корпуса формируют две стенки с изогнутыми концами. На фото ниже вы можете увидеть, как одна из панелей огибает верхнюю грань и немного заходит на противоположную сторону. Такой подход позволил производителю сделать только две панели вместо четырех.

В комплекте поставки есть прорезиненные ножки, которые предназначены для расположения корпусов в горизонтальном положении. Я попробовал расположить RAVEN RVZ02 именно так, но как по мне в этом случае он выглядит как «подбитый боец».

В вертикальном положении корпус может стоять без дополнительных поддержек, но при небольшом воздействии смешается вбок. Для предотвращения такой ситуации производитель вложил в комплекте пару ножек. Они легко устанавливаются на корпус с помощью механизма зажима, без каких-либо болтов.

С установленными ножками я наклонял корпус градусов на 30, и он успешно возвращался в исходное положение.

Далее мы переходим к внутреннему осмотру.

Внутренний осмотр, дополнительные позиции

Начинаем внутренний осмотр

Разбор RAVEN RVZ02 начинается с откручивания набора болтов на тыльной стороне корпуса. Боковые панели реализованы очень хорошо. Мне понравилась идея избежать лишних швов и повысить общую жесткость конструкции.

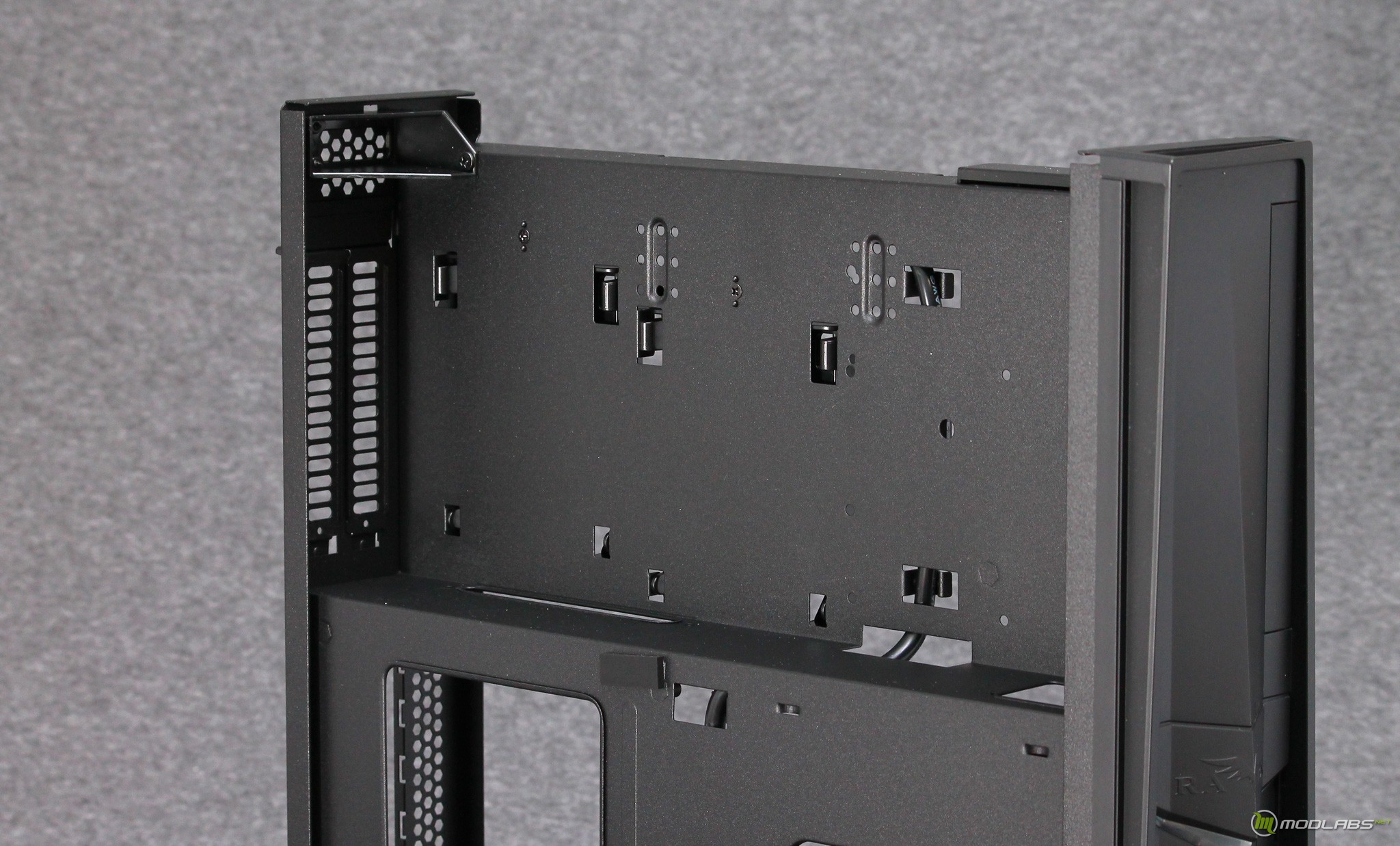

Если смотреть на корпус в вертикальном положении, отсек для карты находится сверху. Отсек полностью отделен от области расположения материнской платы и блока питания.

Для установки доступны двухслотовые видеокарты с длинной до 330 миллиметров. Однако при длиннее видеокарты более 200 миллиметров есть ограничение. В этом же отсеке находится место для установки одного накопителя форм-фактора 3,5”, которое перекрывается если видеокарта более этих 200 миллиметров.

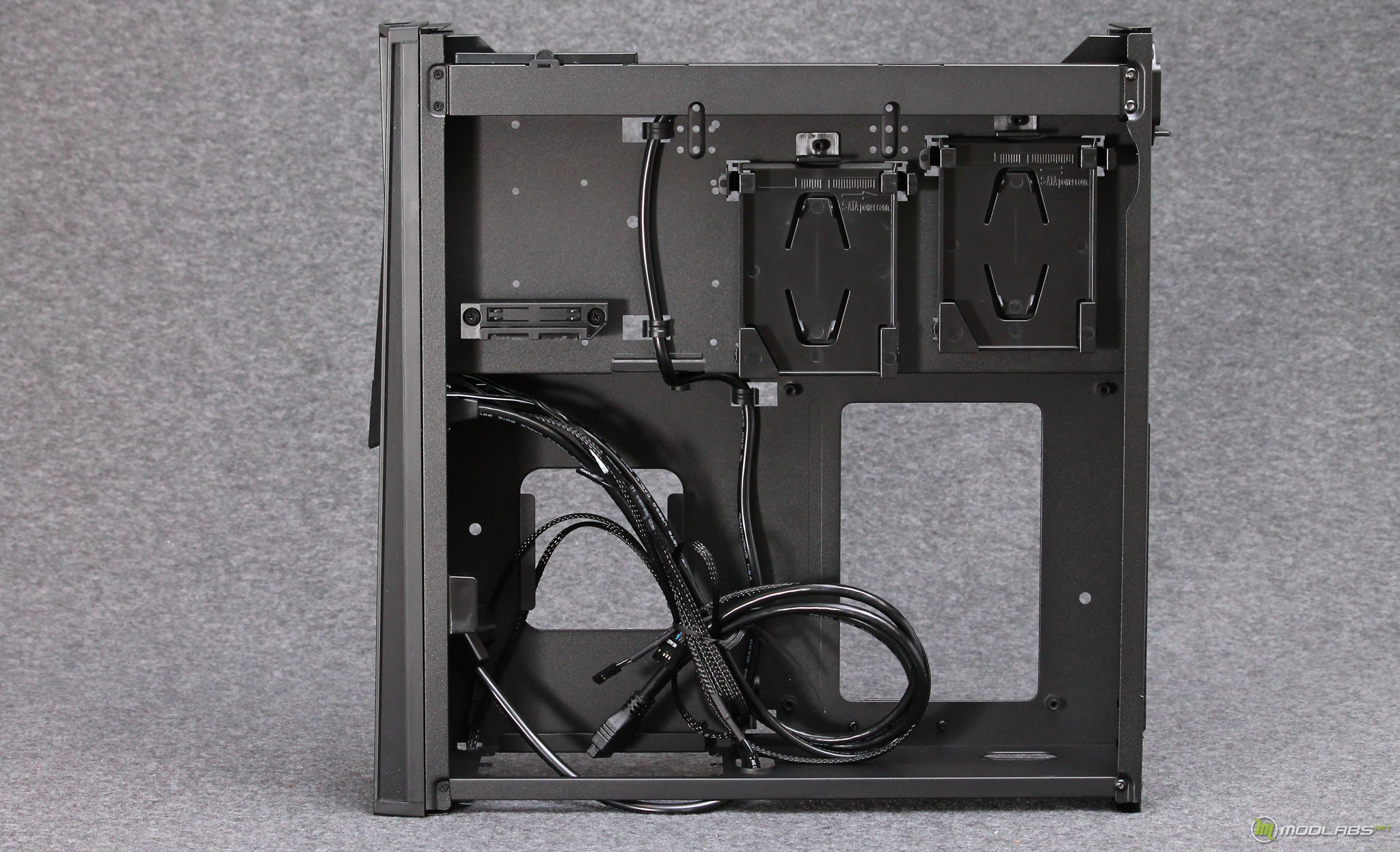

Основной, нижний, раздел корпуса предназначен для установки материнской платы и блока питания. Он выглядит более интересно по сравнению с отсеком для видеокарты. Для установки подойдут материнские платы форм-фактора Mini-ITX, блок питания SFX или SFX-L.

По умолчанию кабеля лицевой панели расположены по центру основного отсека, но в процессе сборки их можно запрятать, благо длина позволяет поэкспериментировать с вариантами проводки.

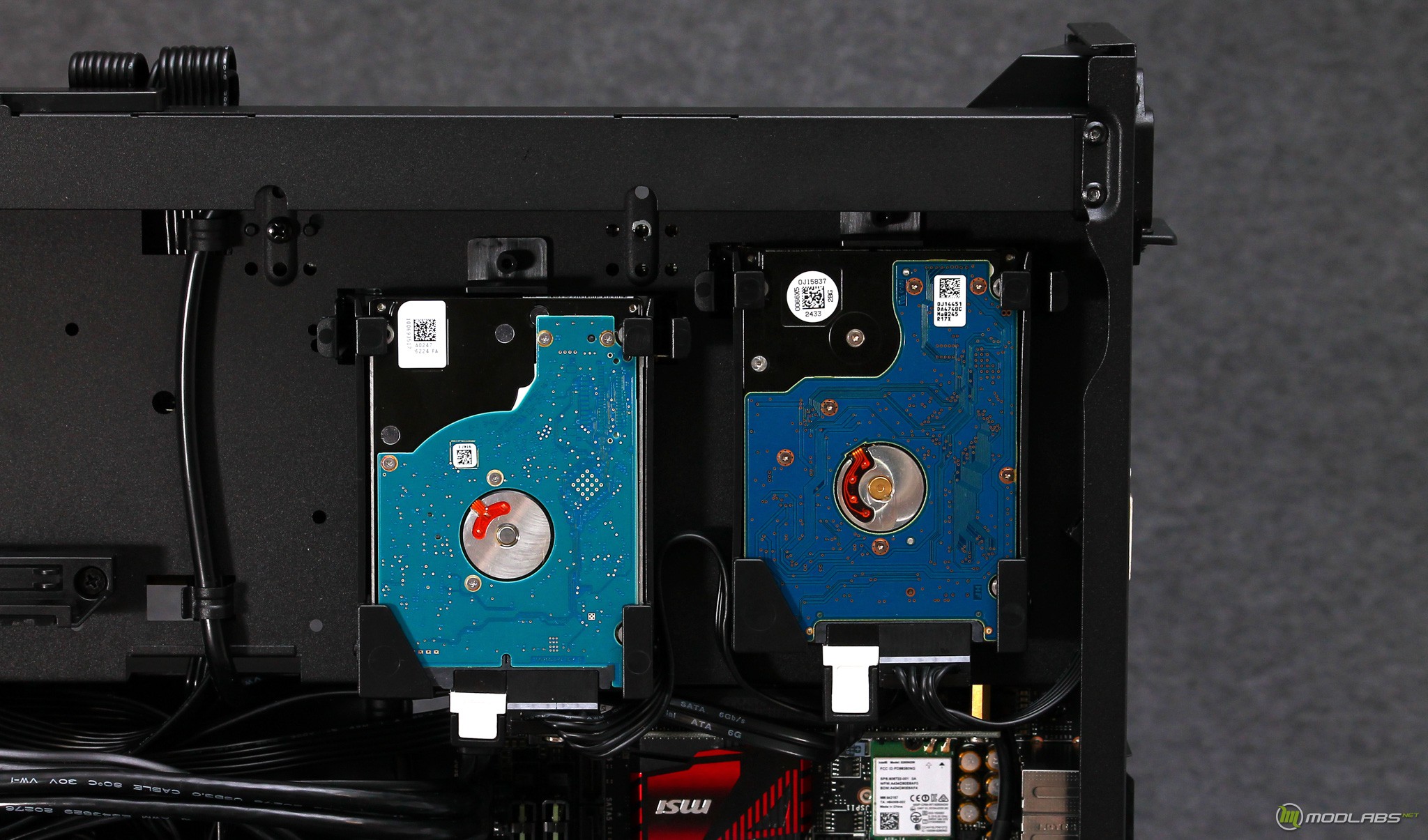

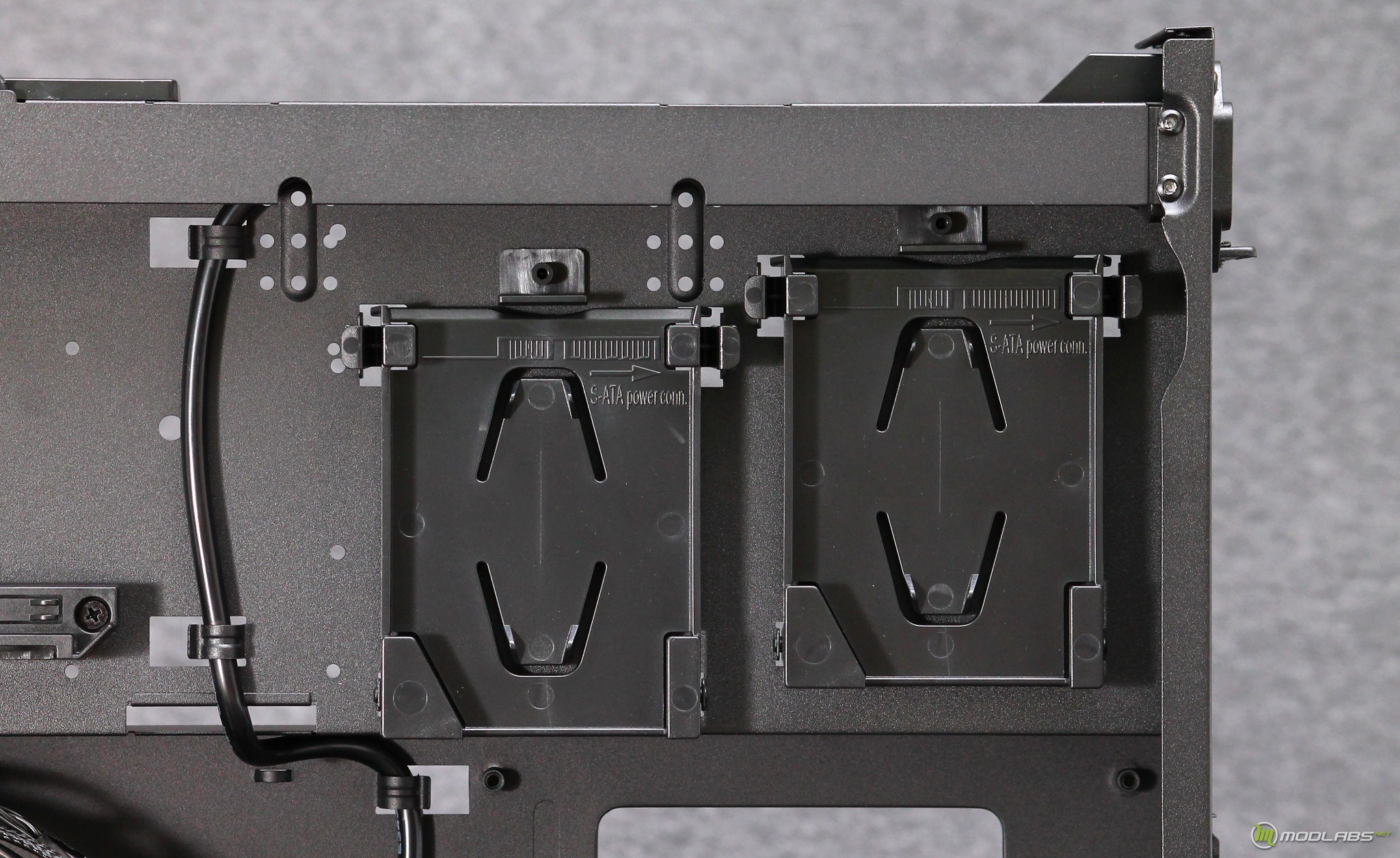

Для установки накопителей есть два посадочных места. Их площадки выполнены из пластика и готовы принять на свой борт накопители форм-фактора 2,5”. Заметим, что для установки нет необходимости демонтажа площадок, при помощи направляющих они могут откидываться от грани корпуса, что немного, но упрощает установку.

В комплекте поставки, который находится в отдельном боксе и изначально располагается в пределах корпуса можно найти руководство пользователя, набор болтов и стяжек. Еще есть пара пластиковых фиксаторов/направляющих, набор пластиковых и прорезиненных ножек. Однако главным героем комплекта поставки является Г-образный переходник для слота видеокарты, он идет в комплекте с небольшим "удлинителем".

Далее мы посмотрим на пару нужных железок для сборки, которые прямо не относятся к корпусу.

Нужные позиции

Так-как для формирования системы в рамках RAVEN RVZ02 обычный ATX-блок питания не подойдет, для тестовой сборки мы использовали модель SX500-LG от тех же SilverStone. Блок поставляется в относительно компактной упаковке, недостатком информации она не страдает и представляет пользователю всю необходимую информацию.

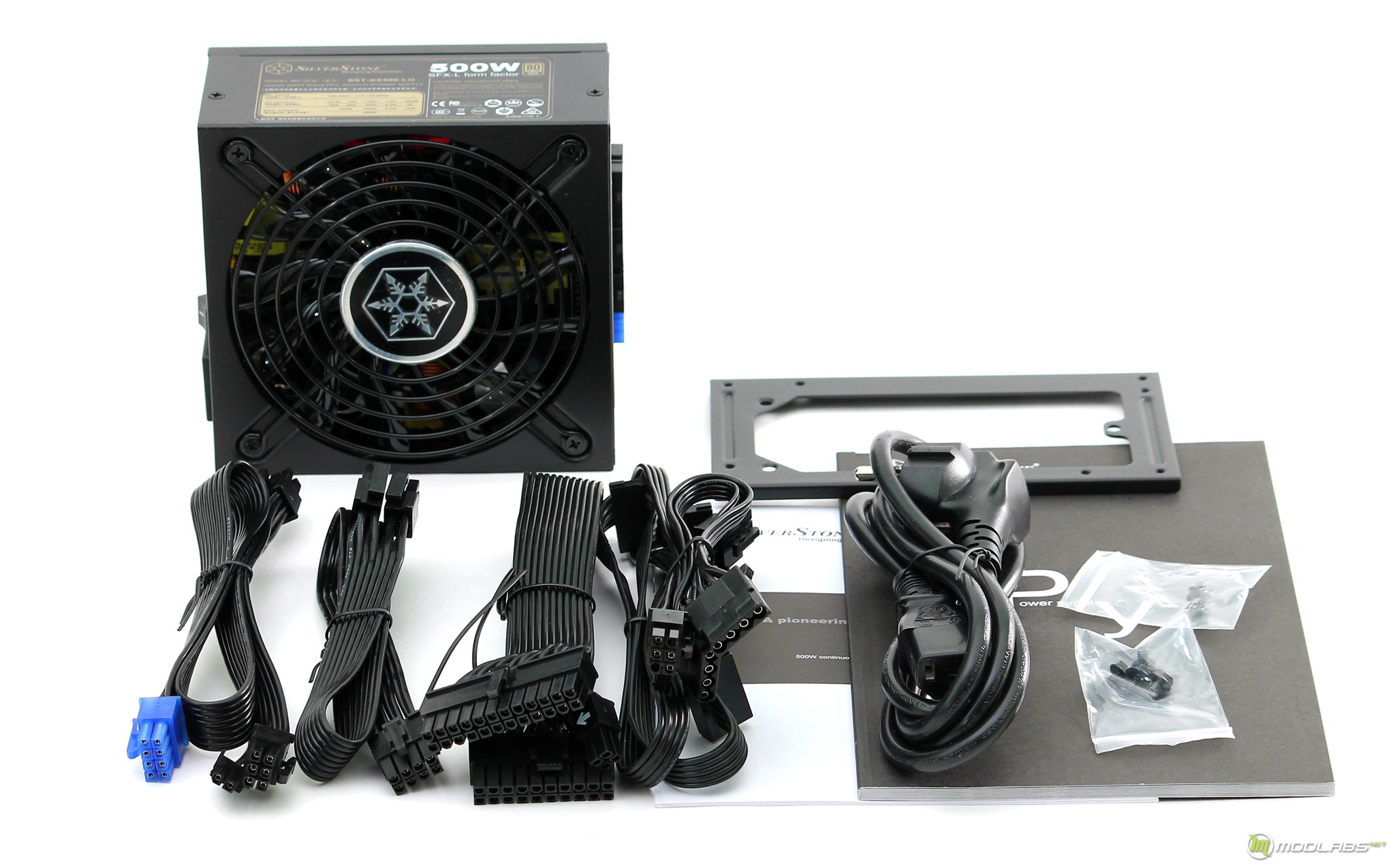

В комплекте поставки есть кабель питания, набор кабелей, инструкция пользователя и адаптер для установки в отсек обычного ATX-блока питания.

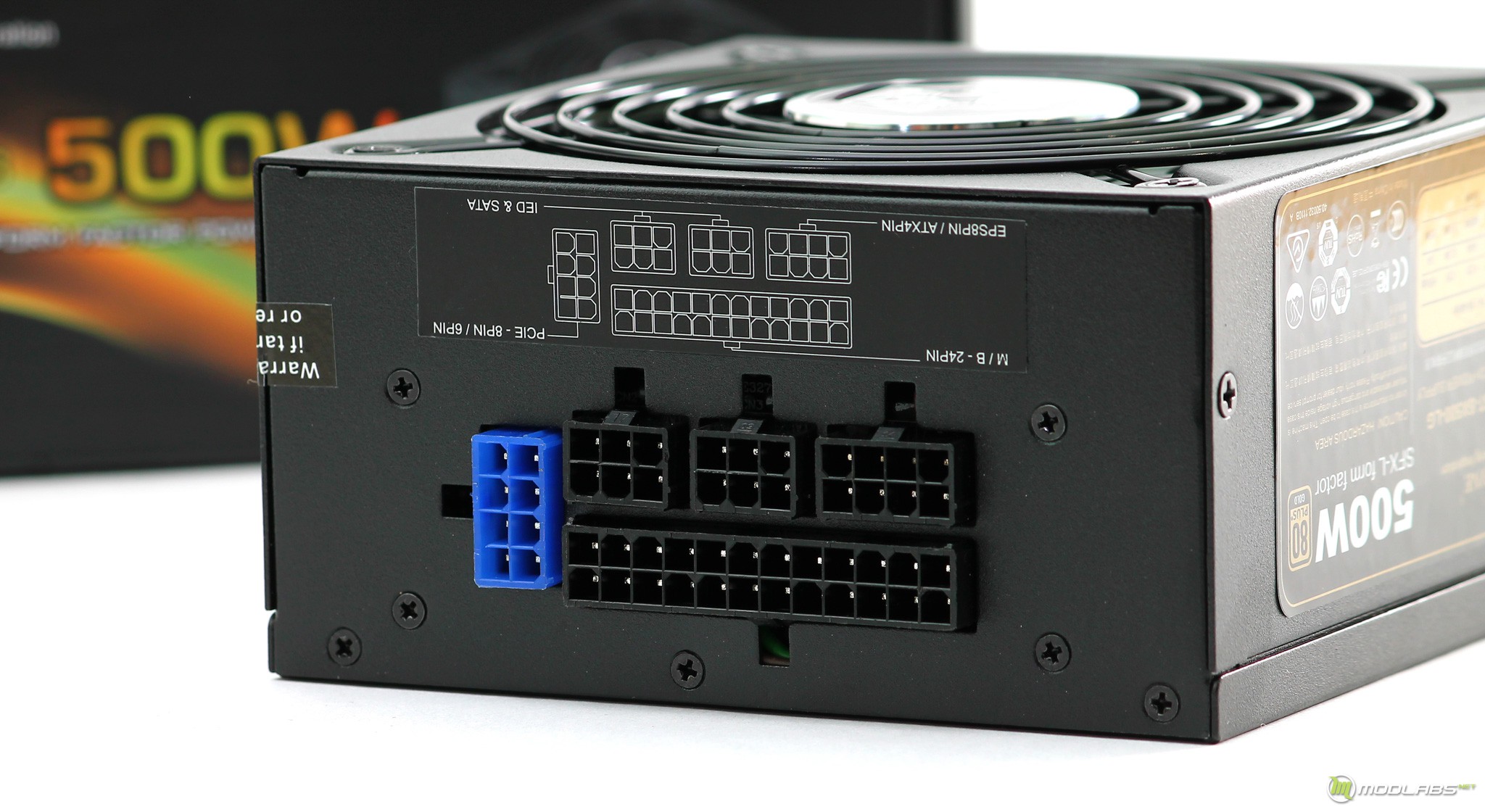

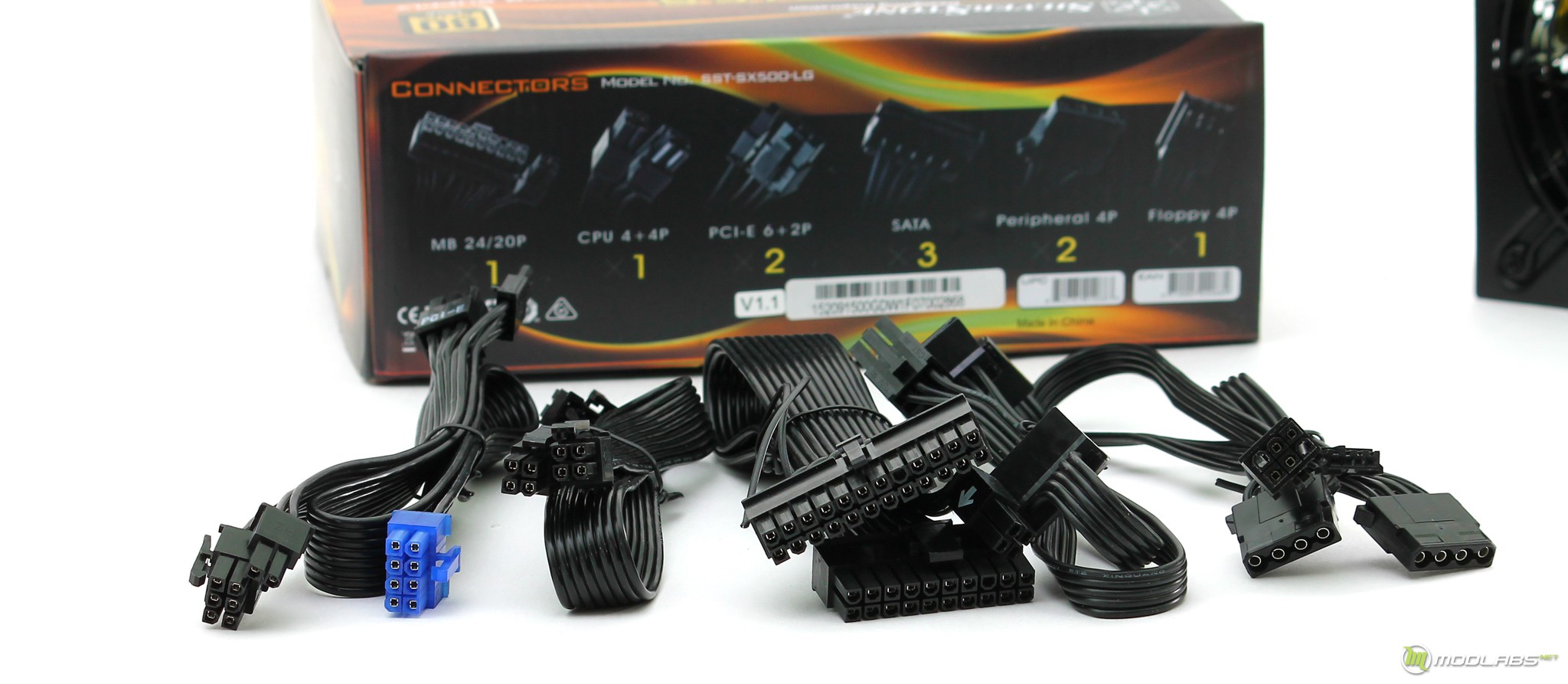

Все кабеля, включая основной 24-pin, съемные и могут подключатся по мере их необходимости. Комплект обеспечивает возможность подключения одной видеокарты, трех SATA-устройств и пару MOLEX-разъемов.

В целом SX500-LG выглядит как обычный блок питания, расположение разъёмов, вентилятора и общая компоновка не выдает различий. Но вот размеры в 125×63.5×130 миллиметров говорят немного о другом.

Комплектная рамка позволяет установить SX500-LG в полноразмерный корпус.

Для охлаждения применяется один 120 миллиметровый вентилятор. Я думал, что этот малыш будет требовать очень активного охлаждения. Однако, я ошибался. Большую часть времени вертушка SX500-LG находится в остановленном состоянии и только при хорошей продолжительной нагрузке начинает крутиться и то не сильно. В общем, все как у полноразмерных блоков нашего времени.

Но блок питания не одно явное ограничение для сборки системы в RAVEN RVZ02. Для установки доступны кулеры процессора с максимальной высотой в 58 миллиметров. Такие на рынке в наше время встречаются довольно часто, но мы будем использовать SilverStone Argon AR06. Кратко предлагаю по нему пробежаться.

В комплекте есть все необходимое для установки: набор крепления, тюбик термопасты и довольно подробная инструкция.

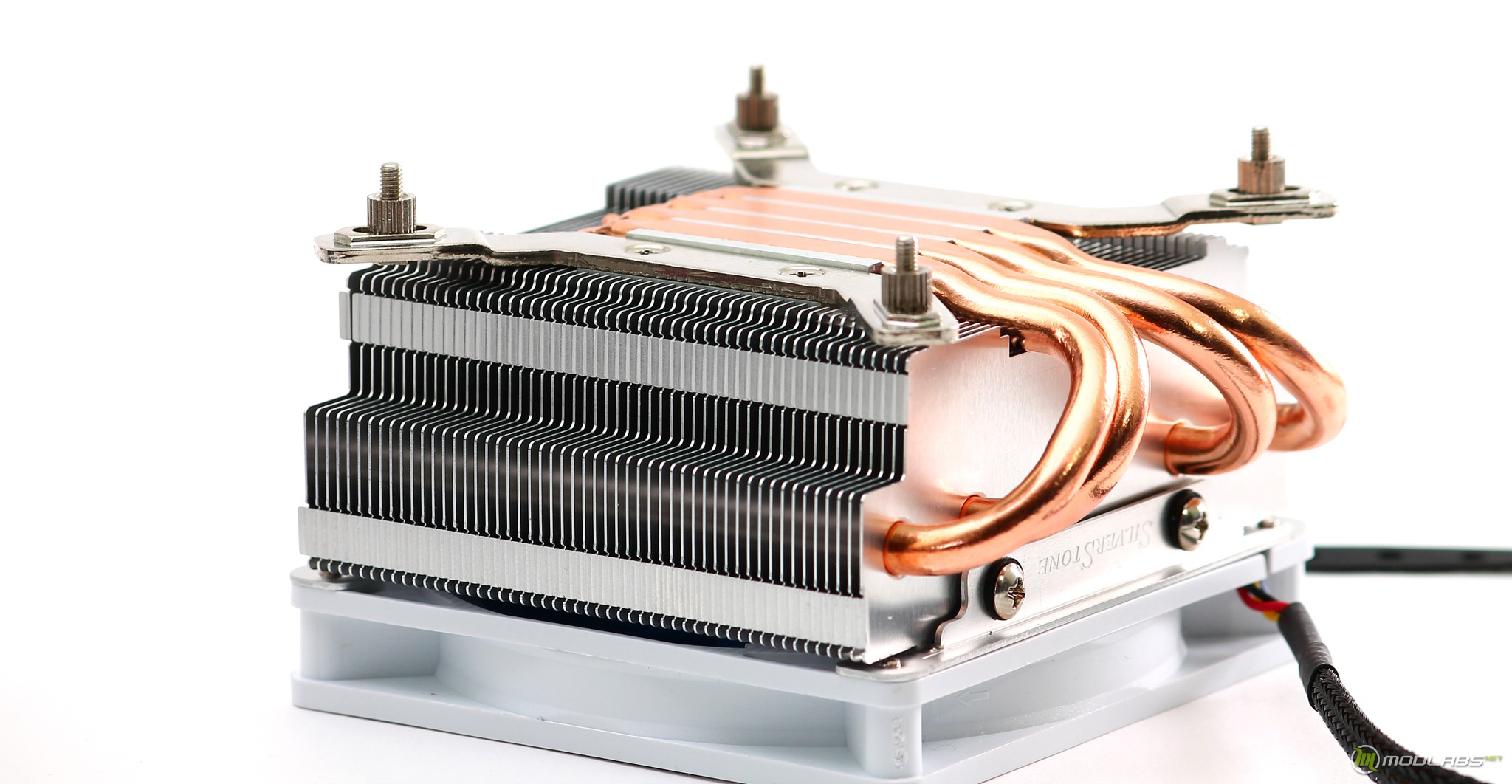

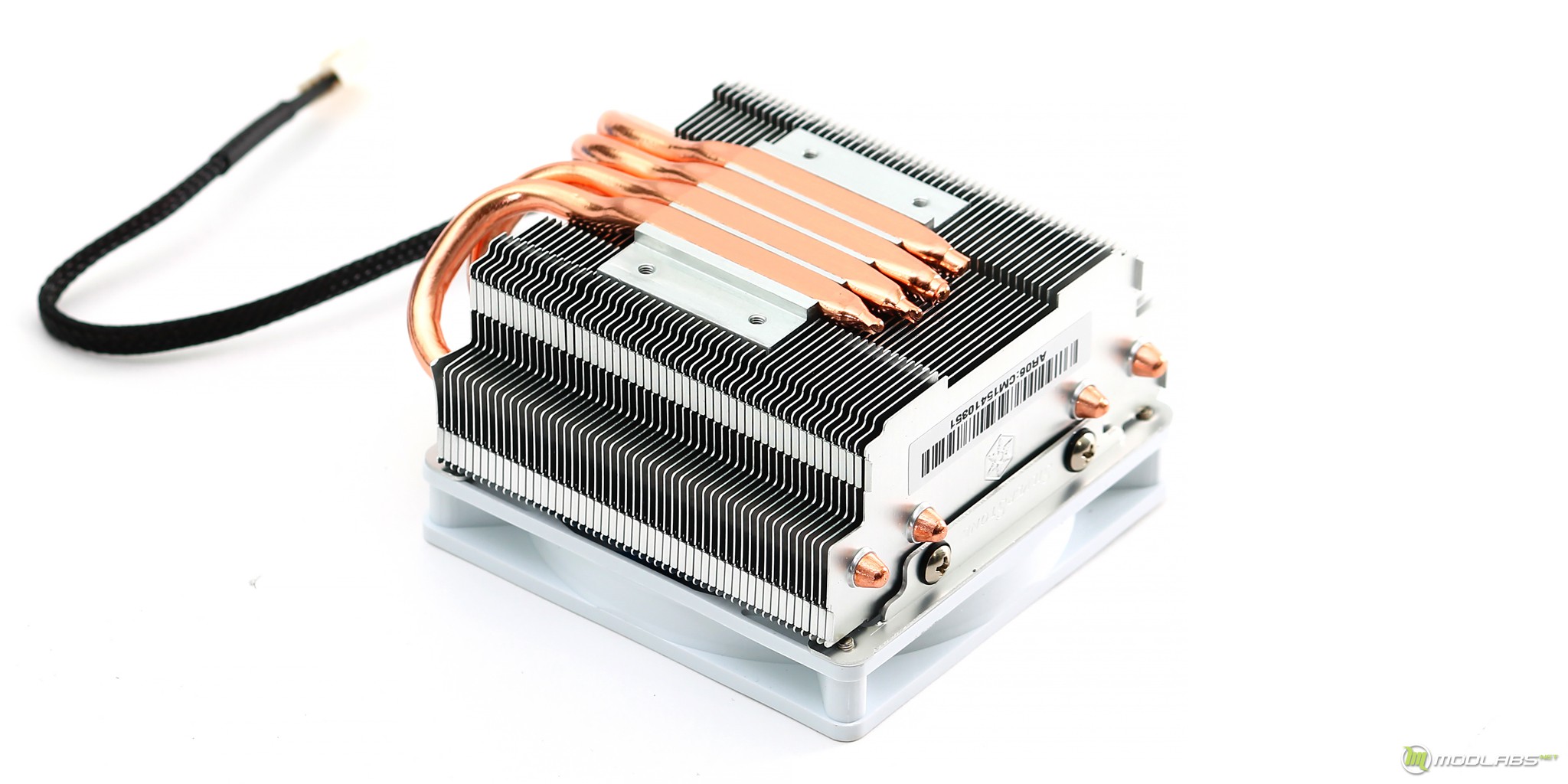

Argon AR06 реализован по стандартной для этих размеров конструкции: плотный блок рассеивающих ребер, четыре тепловые трубки с прямым контактом и максимально низкий вентилятор с размером ребра в 92 миллиметров.

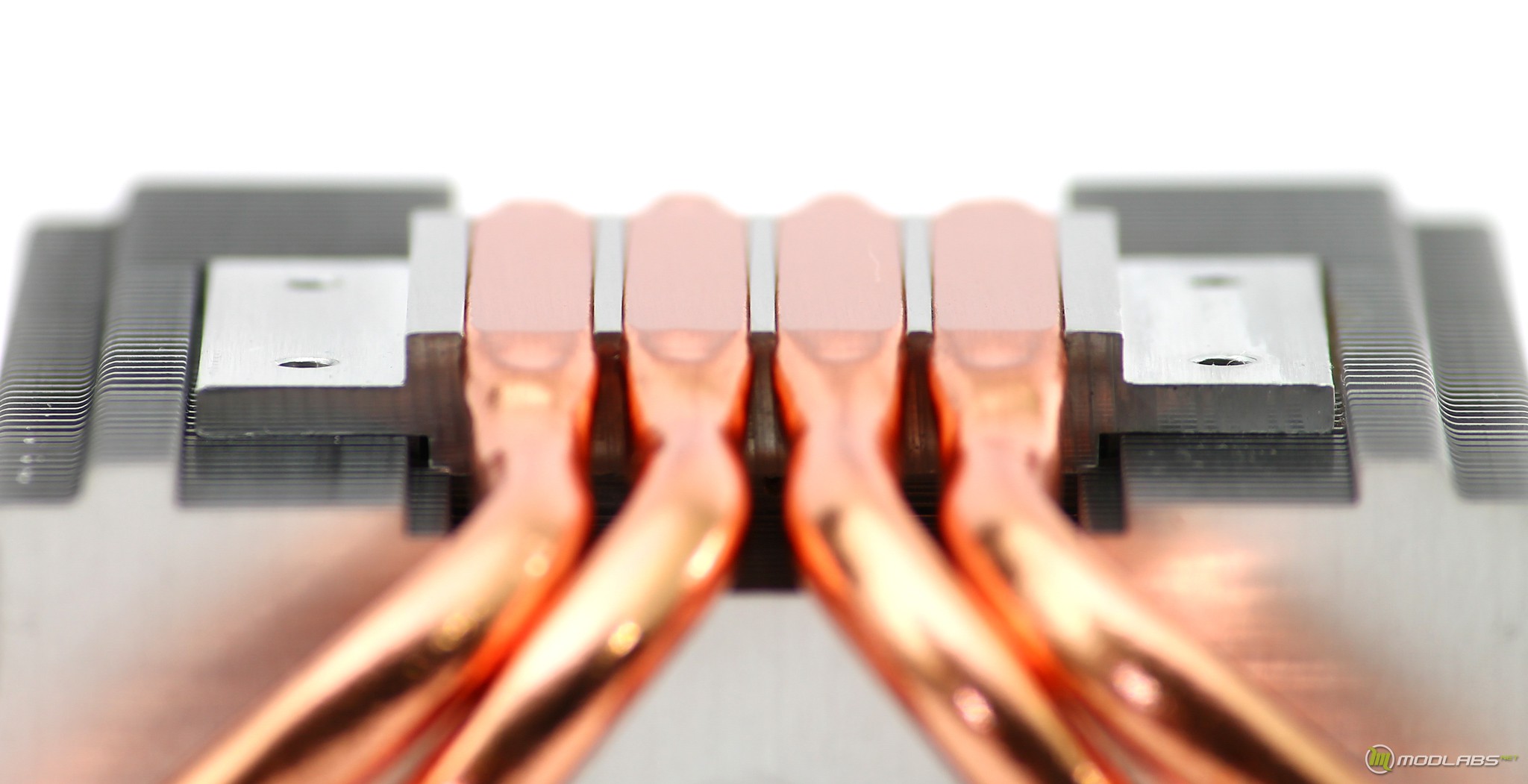

Контакт с теплораспределительной крышкой процессора осуществляется тепловыми трубками, над ними есть небольшая площадка, она тоже передает тепло на рассеивающие ребра. Все остальные ребра работают только через тепловые трубки. Полностью не перекрытая нижняя область радиатора должна способствовать хорошему воздухопотоку, даже на небольших оборотах вентилятора.

Технология прямого контакта реализована хорошо, даже очень хорошо. Зазоры между теплотрубками минимальны, а сами трубки организуют прямую контактную площадку.

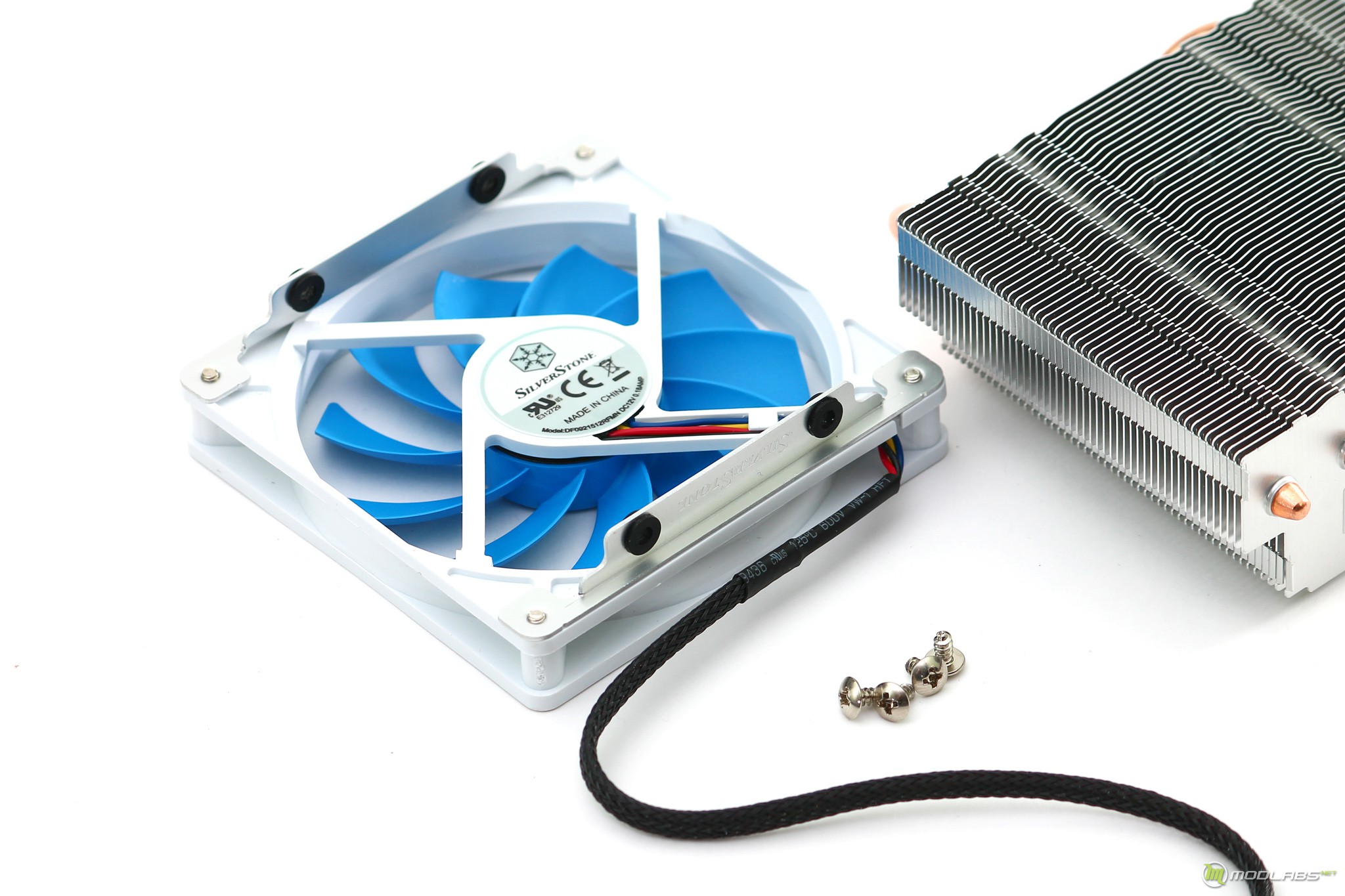

Вентилятор крепится к радиатору при помощи двух направляющих и болтов. Интересно, но здесь производитель смог применить антивибрационные прокладки, молодцы.

Установка Argon AR06 начинается с фиксации направляющих к области основания. Все части фиксируются болтовыми соединениями и не требуют «поддержки» на следующих этапах сборки.

Далее для установки кулера используется всего лишь несколько болтов, которое фиксируют направляющие ножки с обратной стороны платы. Какой-либо бэкплейт не используется, поэтому при максимальной протяжке материнская плата может немного прогибаться.

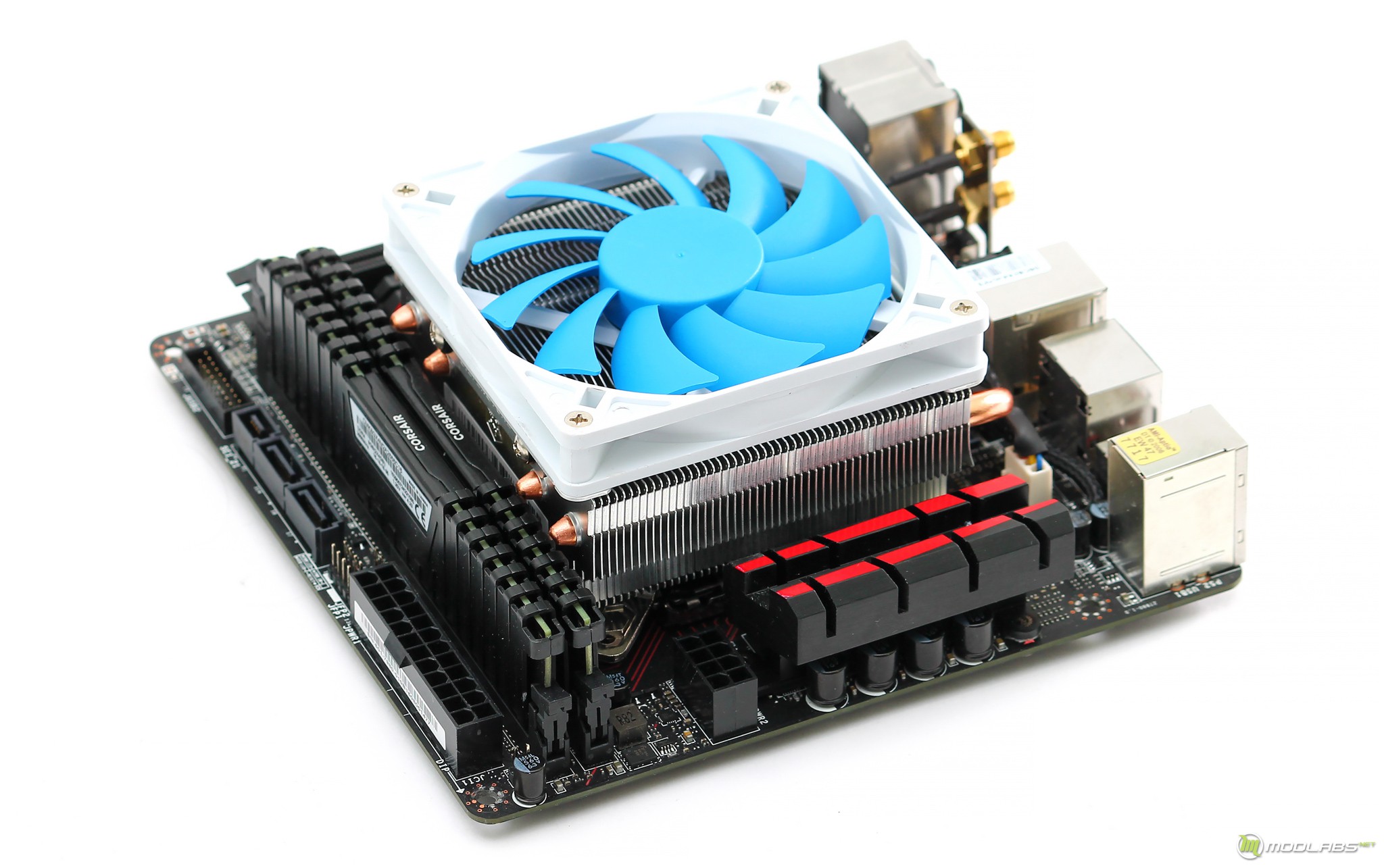

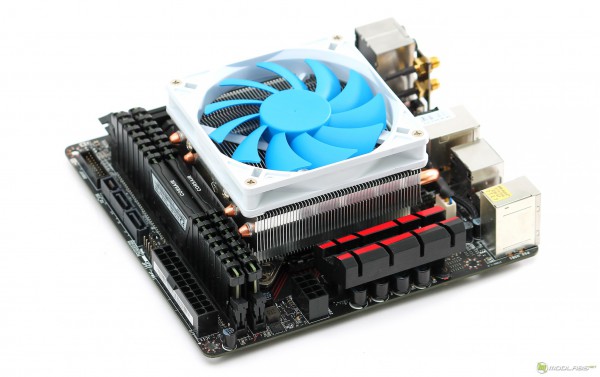

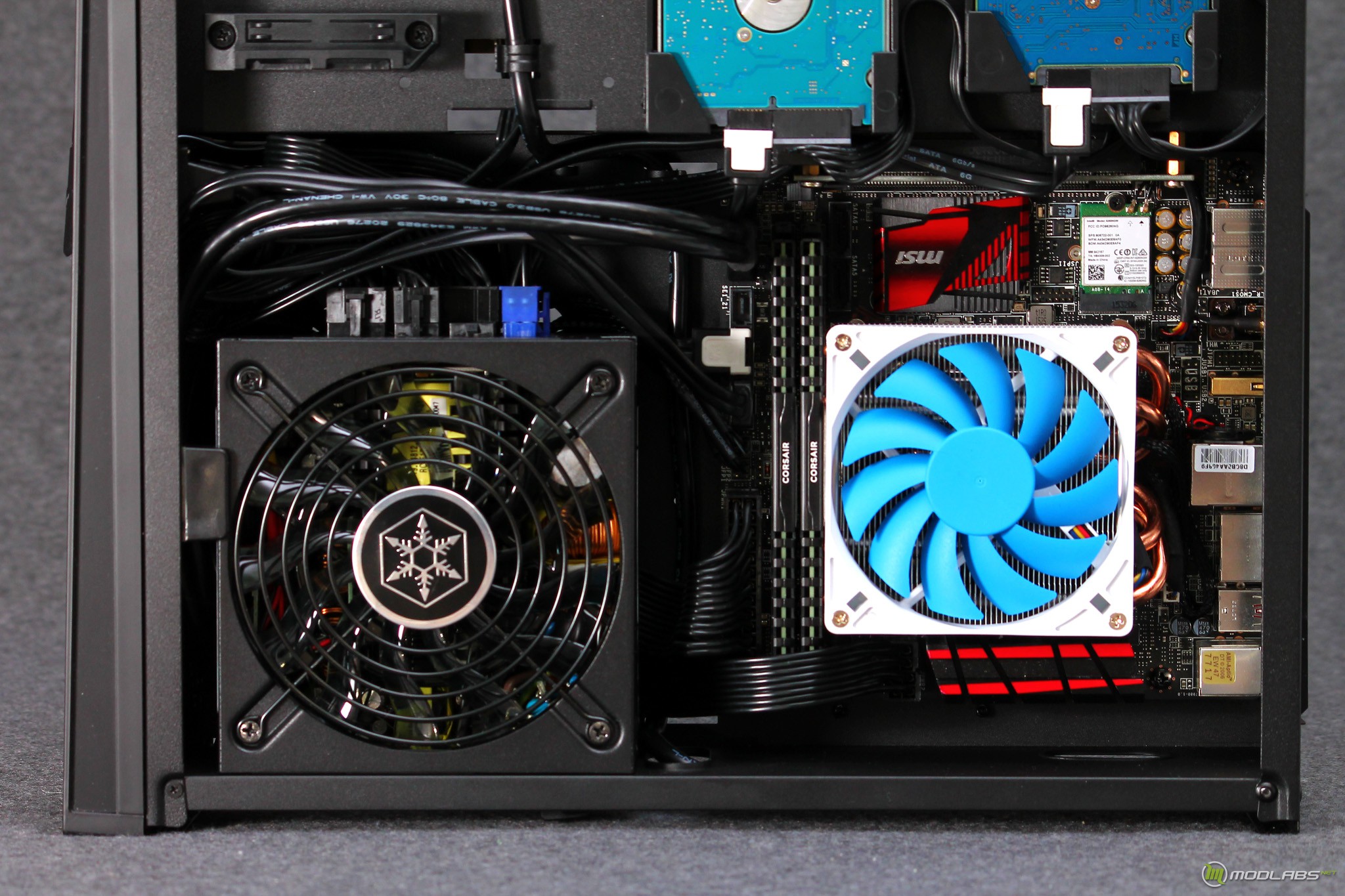

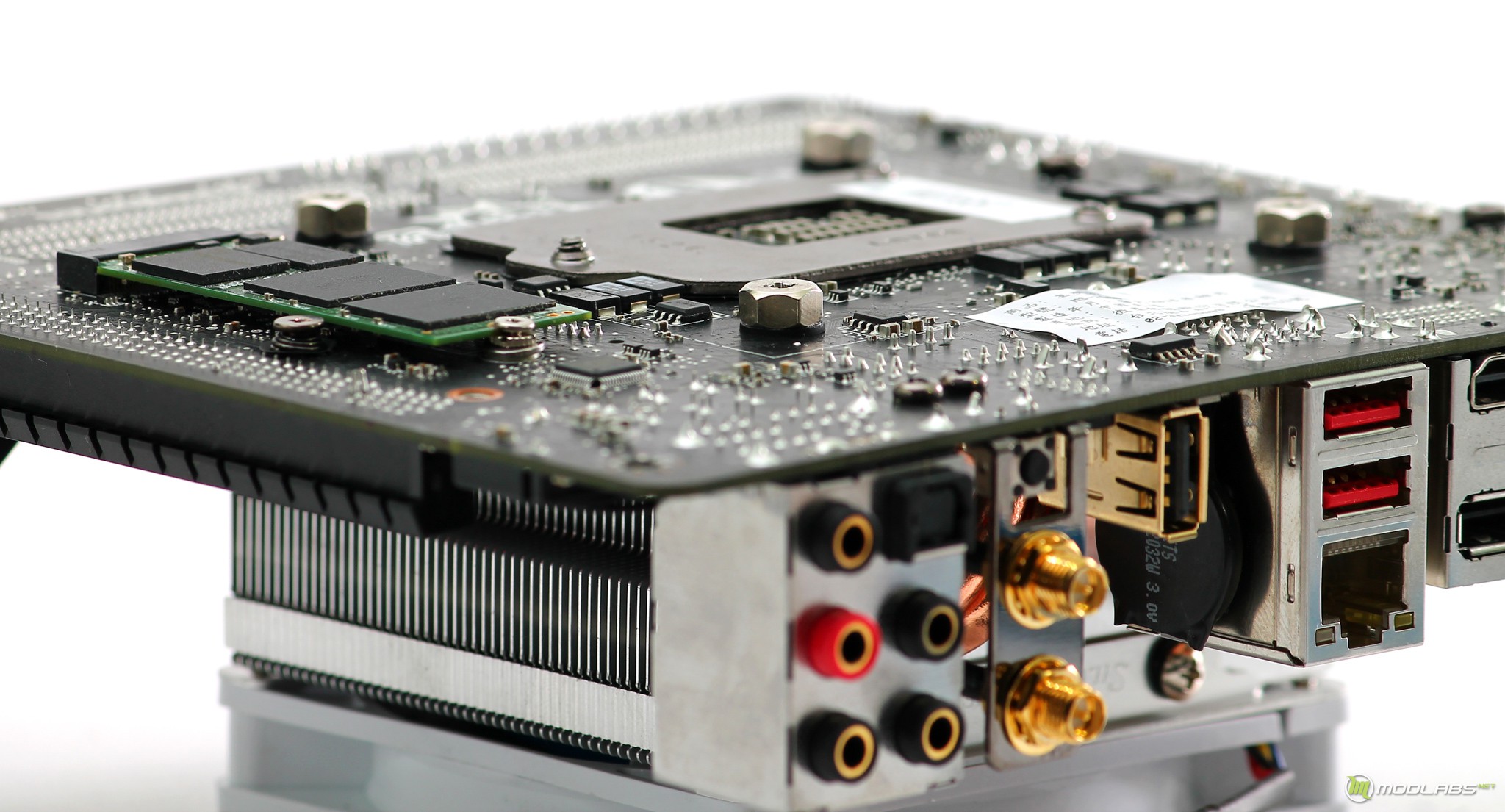

На плате установленный Argon AR06 выглядит хорошо, конфликтов с совместимостью в части оперативной памяти из слота для видеокарты не наблюдается.

На следующей странице начинаем сборку системы ;).

Сборка системы, выводы

Сборка системы

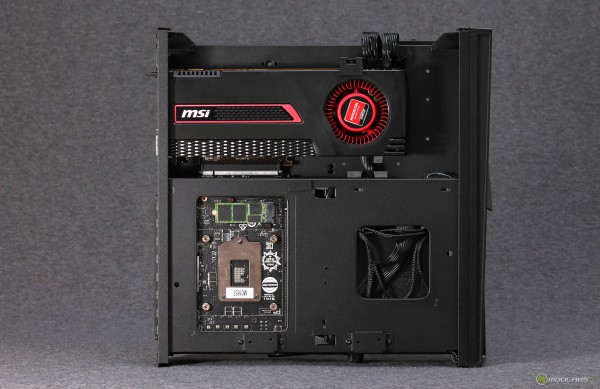

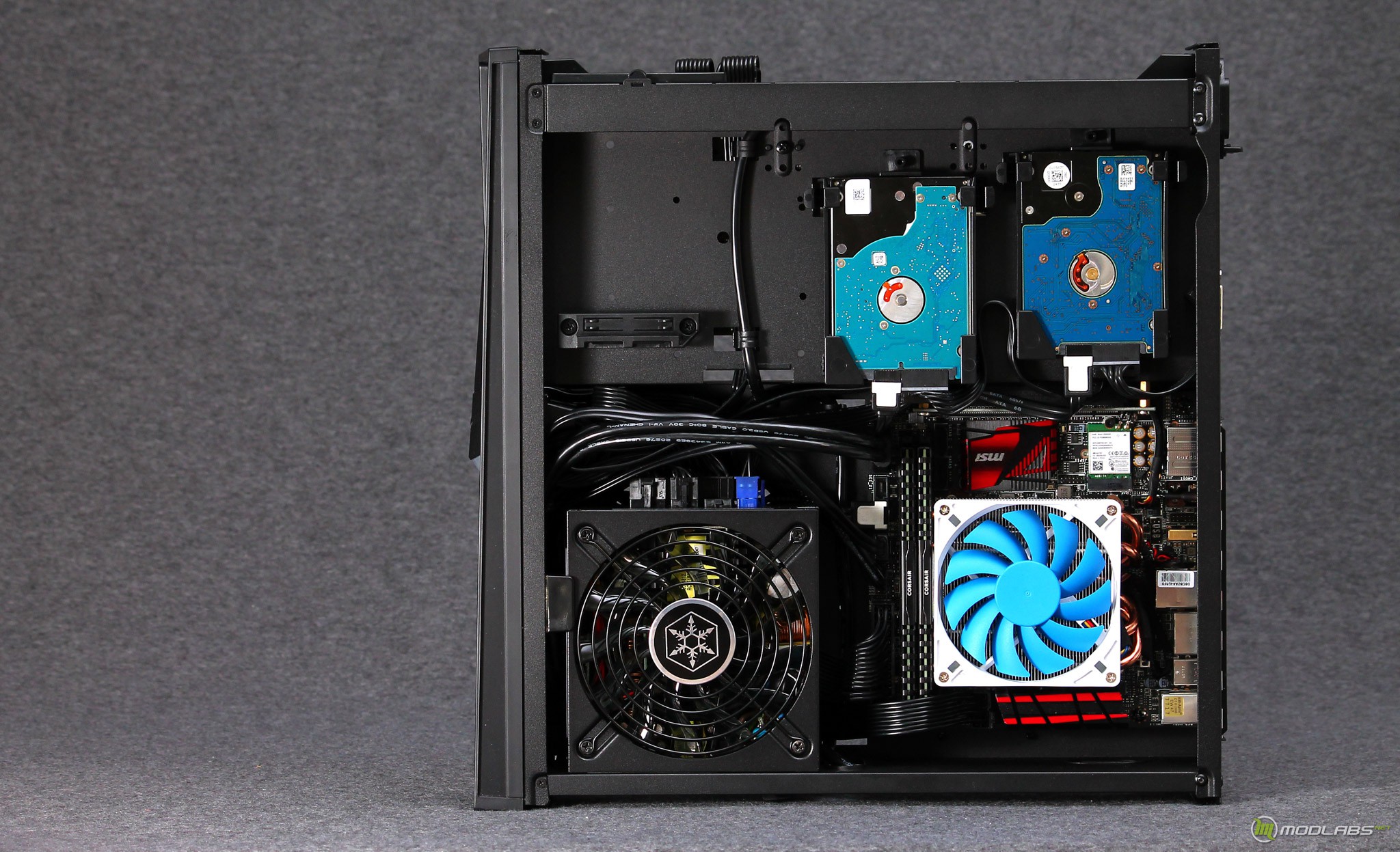

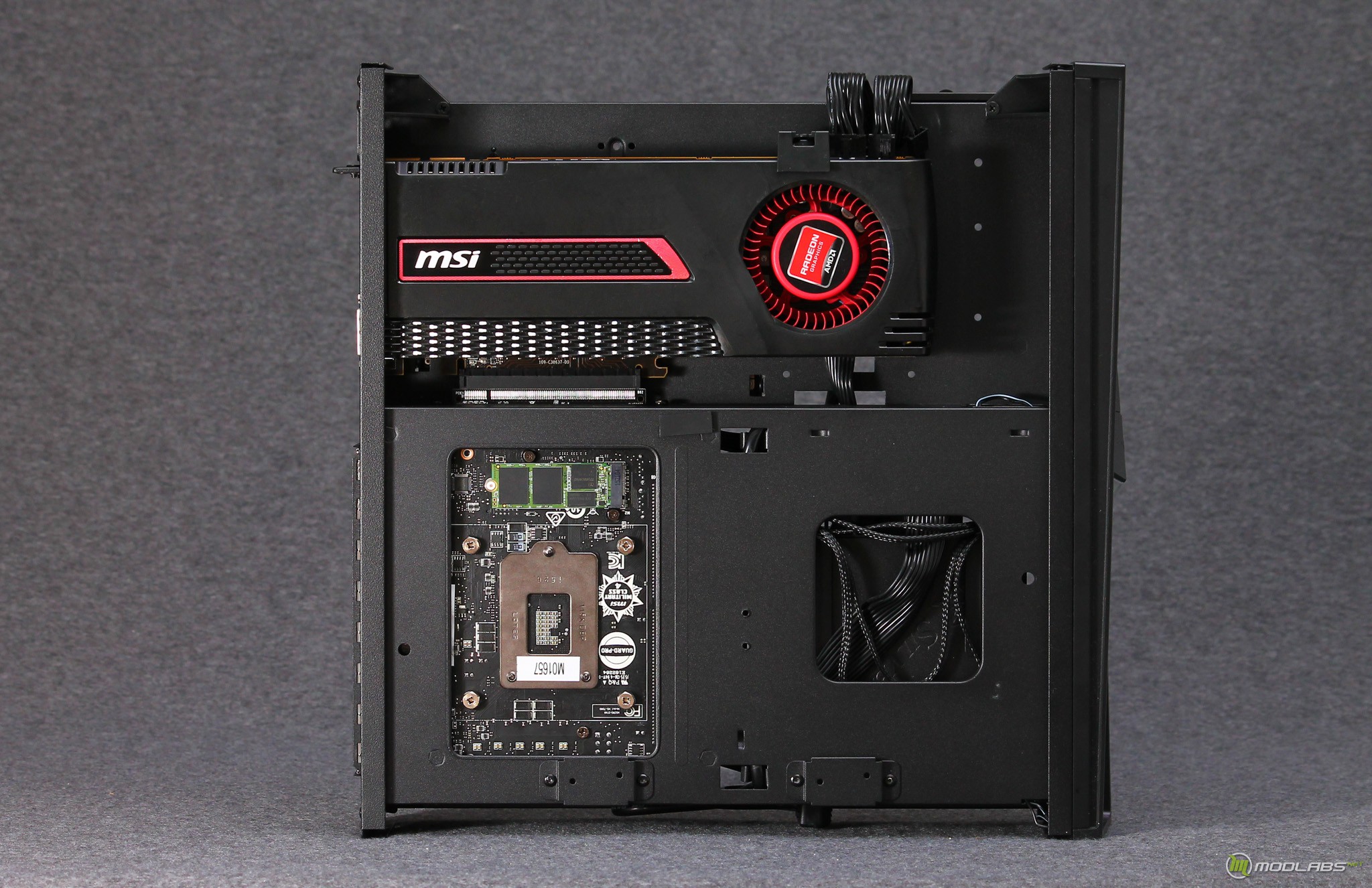

Сборка системы началась с установки материнской платы и блока питания, и признать я был однозначно удивлён как прошел этот процесс. Если не заморачиваться с красивой укладкой проводов система собирается очень легко, а в другом случае необходимо немного поколдовать. Например, для укладки основного кабеля питания материнской платы я нашел место под блоком питания, которое изначально для этого не предназначено.

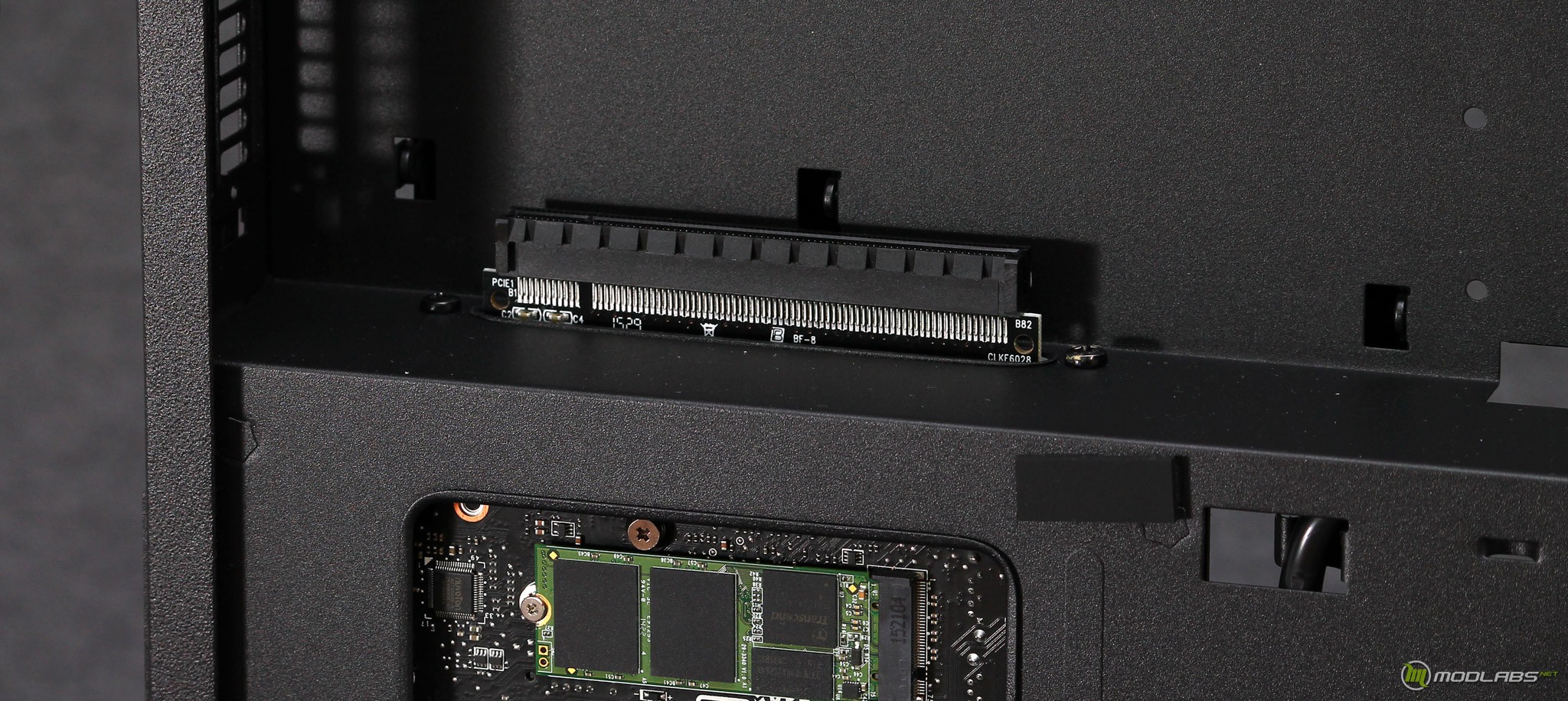

С процессом установки переходника для видеокарты нет каких-либо ограничений, или определенных этапов установки. Он вставляется в плату после ее монтажа и никак не влияет на последовательность сборки.

Для пущей надежности переходник фиксируются двумя болтами со стороны отсека видеокарты.

В Г-образный переходник вставляется небольшой удлинитель-стойка, именно в него устанавливается разъем видеокарты. В этом случае дополнительных вариантов крепления не предусмотрено.

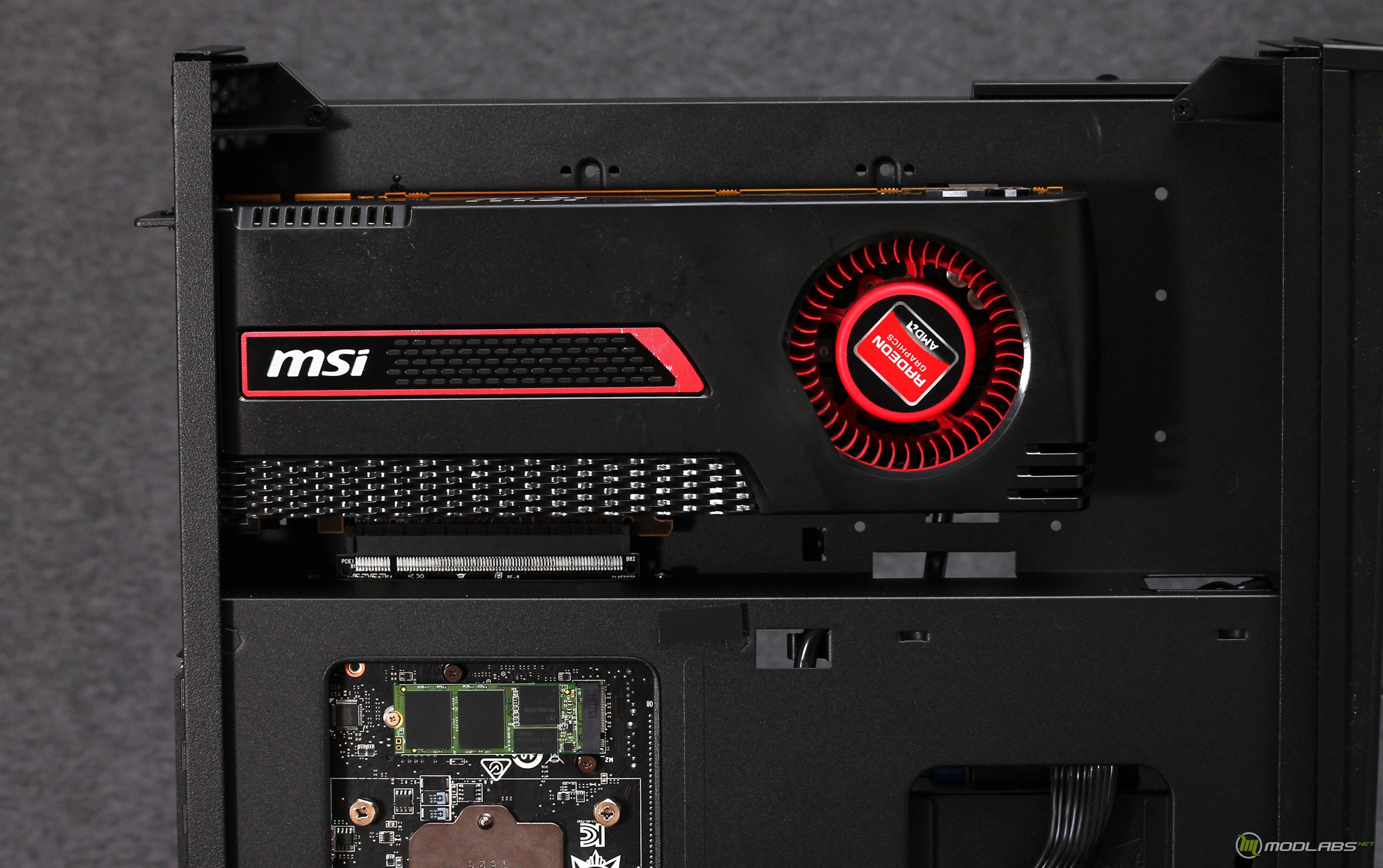

Видеокарта устанавливается в переходник и фиксируются двумя болтами разъемов расширения, здесь все стандартно и ничем не отличается от установки в обычный корпус. После фиксации система выглядит надежно и на мой взгляд готова к транспортировке.

При наличии желания провода видеокарты можно отлично уложить между печатной платой и корпусом. После этого они почти не будут видны.

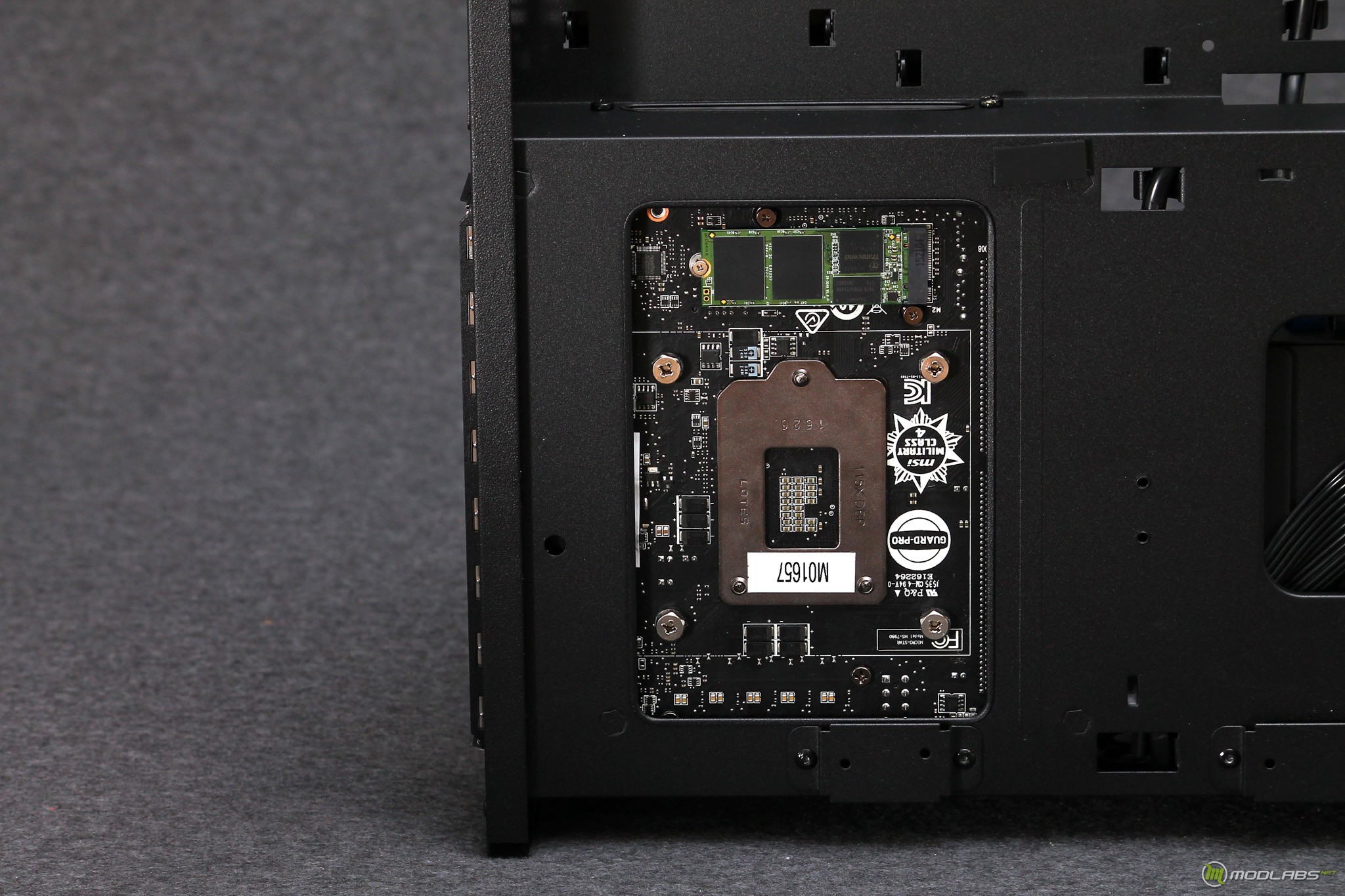

Хочется отметить, что в поддоне материнской платы RAVEN RVZ02 сделали хорошее монтажное отверстие. Оно подойдет для установки бекплейта и даже позволит быстро заменить накопитель в слоте M.2.

Перед установкой накопителей мы «откидываем» посадочные места, далее вставляем диск и фиксируем их в исходном положении.

Несмотря на легкость установки накопителей, в их части укладка кабелей является не самым продуманным пунктом. Кабеля SATA норовят залезть на область платы, а подключение питания и вовсе оставляет небольшие хвосты. Конечно, при желании их можно сделать более аккуратно, но это будет актуально для вариаций с наличием смотрового окна.

После процесса сборки нижний отдел корпуса выглядит свободно, думаю, что имеющееся место позволит уместить еще один набор таких же кабелей. Кстати, в комплекте было несколько направляющих: для блока питания и видеокарты, но даже без них эти элементы крепко держались на местах.

В нашей сборке я не использовал привод для чтения дисков . В итоговом варианте показалось, что в этой области производитель мог поставить еще одно место для накопителя.

Без пластиковых накладок на боковых стенках яркие комплектующие немного видны в корпусе

После сборки можно начать эксплуатацию корпуса.

Резюмируем

Итак, на момент публикации материала SilverStone RAVEN RVZ02 засветился в столичной рознице, что уже обрадовало. При этом за корпус просили порядка 7400 рублей, за эту стоимостную планку RVZ02 можно отнести к ряду дорогих вариантов. Однако, стоимость оправдывается в качестве увиденного нами: стенки и рамка корпуса массивные, расположение элементов продуманное, а внешний дизайн и вовсе можно назвать уникальным.

Сегодня мне удалось познакомиться с первым представителем линейки RAVEN от SilverStone. Я уже говорил, но по результату этого знакомства RAVEN RVZ02 является одним из самых интересных экземпляров компьютерных корпусов, с которым мне довелось встречаться. Производитель очень грациозно решил вопрос поддержки полноразмерных видеокарт в корпусах с такими габаритами, а дизайн лицевой панели придает изюминку итоговой системе. Главное не кладите этот корпус на бок, иначе изюминка может пропасть :).

Введение, Внешний осмотр

Ранее мы знакомились с миниатюрным корпусом Metis от компании Raijintek. Тот экземпляр произвел отличное впечатление и запомнился нам хорошим исполнением, правильными материалами и дизайнерскими решениями. Однако, как и любой другой представитель решений для Mini-ITX систем Metis имел ограничения по установке больших комплектующих. Поэтому для тех, кто захотел такой же, но побольше, производитель сделал подарочек в виде корпуса Raijintek STYX. Сегодня мы посмотрим на увеличенный образец и постараемся понять насколько хорошо прошел процесс масштабирования.

Внешний осмотр

Как и любой другой корпус Raijintek STYX приехал к нам в самой обычной упаковке, и как у большинства семплов его коробочка обзавелась не одним набором лент различных курьерских компаний, поэтому ее фото мы опустим и оставим за кадром.

Отметим сразу, на этот нам попалась красная версия корпуса, согласно сайту производителя так же доступны еще шесть вариантов: Black, Silver, Blue, Green, Gold и White . Если посмотреть на фото STYX’a можно подумать, что перед нами все тот же Metis. Поэтому сразу скажу о габаритах, теперь они составляют 210×360×335 миллиметров против прежних 190x277x250. Далее пойдем дорогой поиска различий :).

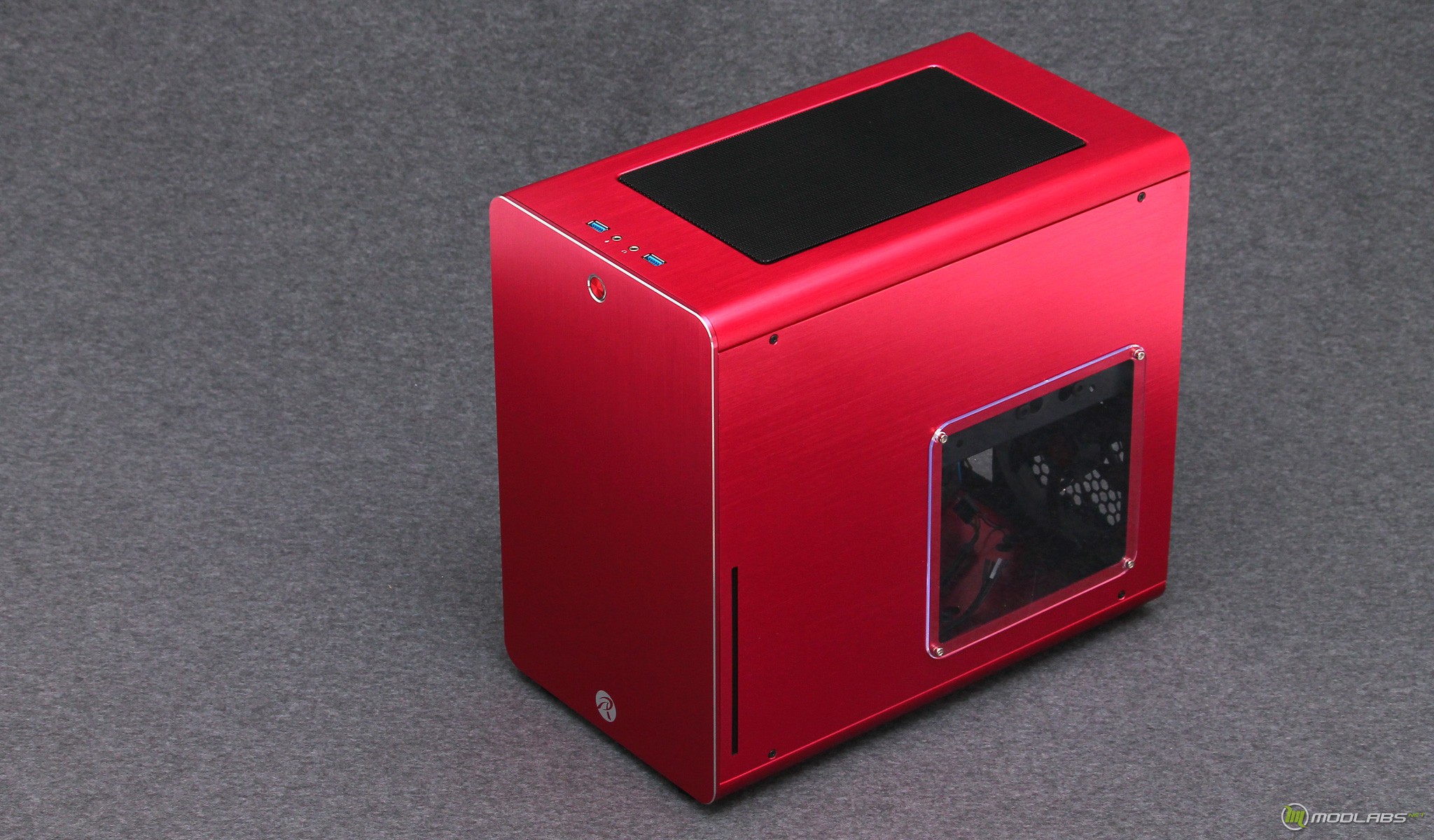

В целом перед нами все тот же прямоугольный бок с немного вытянутой в глубину гранью и скругленными краями. Несмотря на окрас, металлическая фактурность поверхностей сохранена в полной мере. «Глуховатость» большинства стенок (отсутствие различного рода перфораций) тоже сохранилась, однако не полностью.

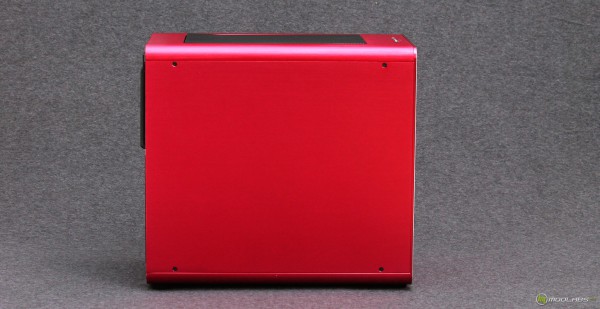

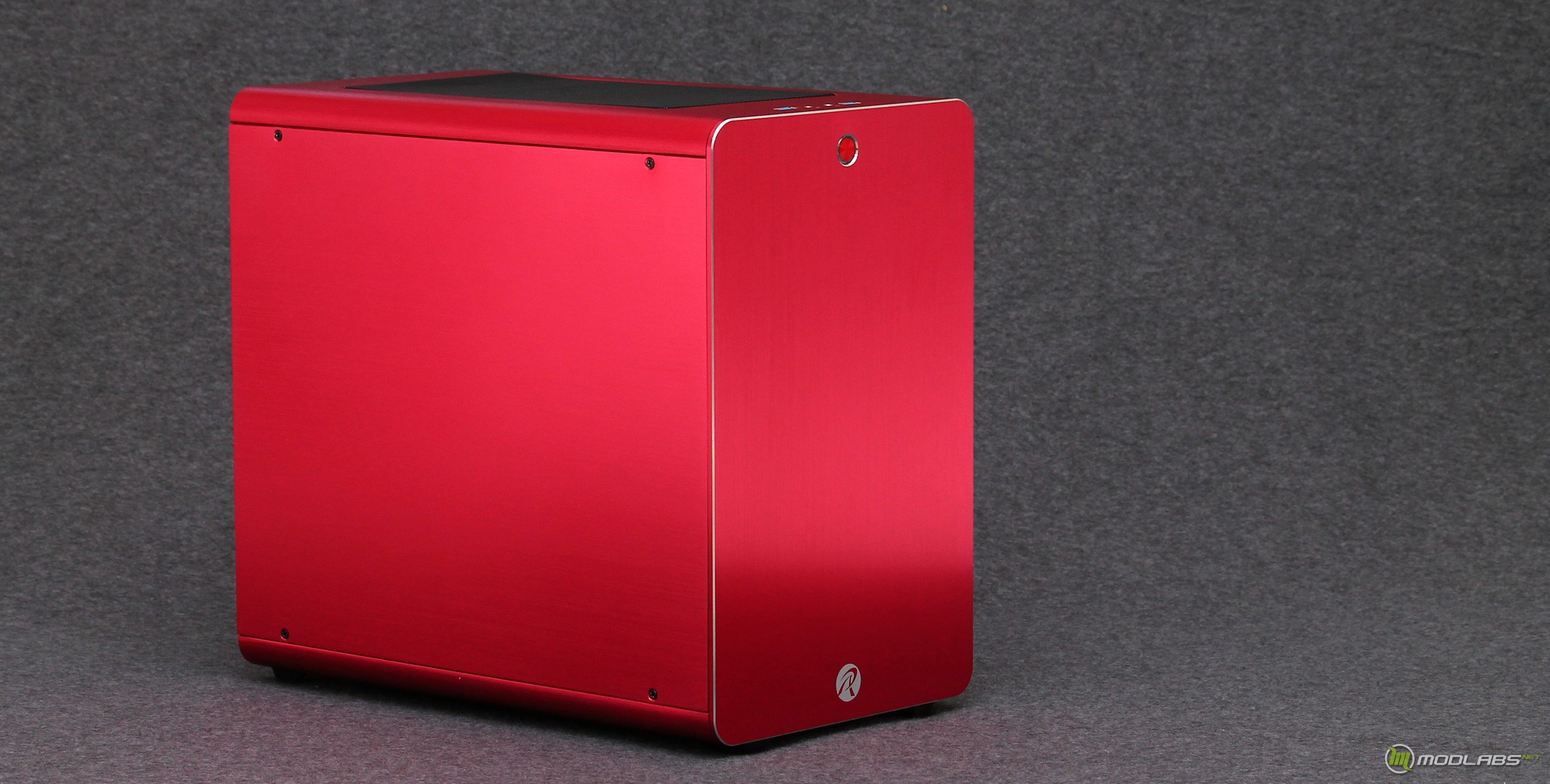

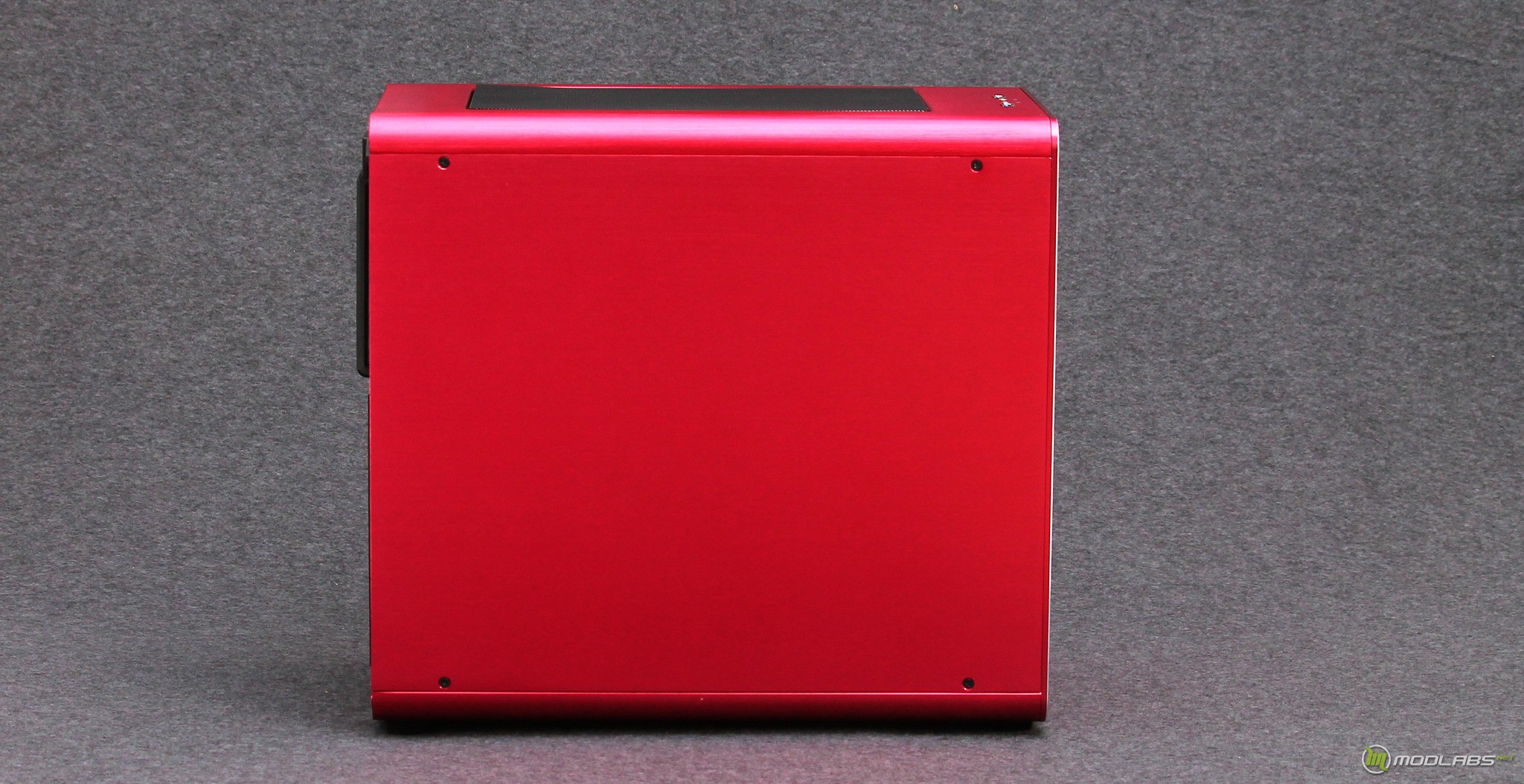

Правая стенка корпуса теперь полностью «глухая», ранее на ней мы наблюдали перфорацию для доступа воздуха. Забегая вперед говорим, что STYX относится к корпусам с перевернутым расположением внутренних элементов.

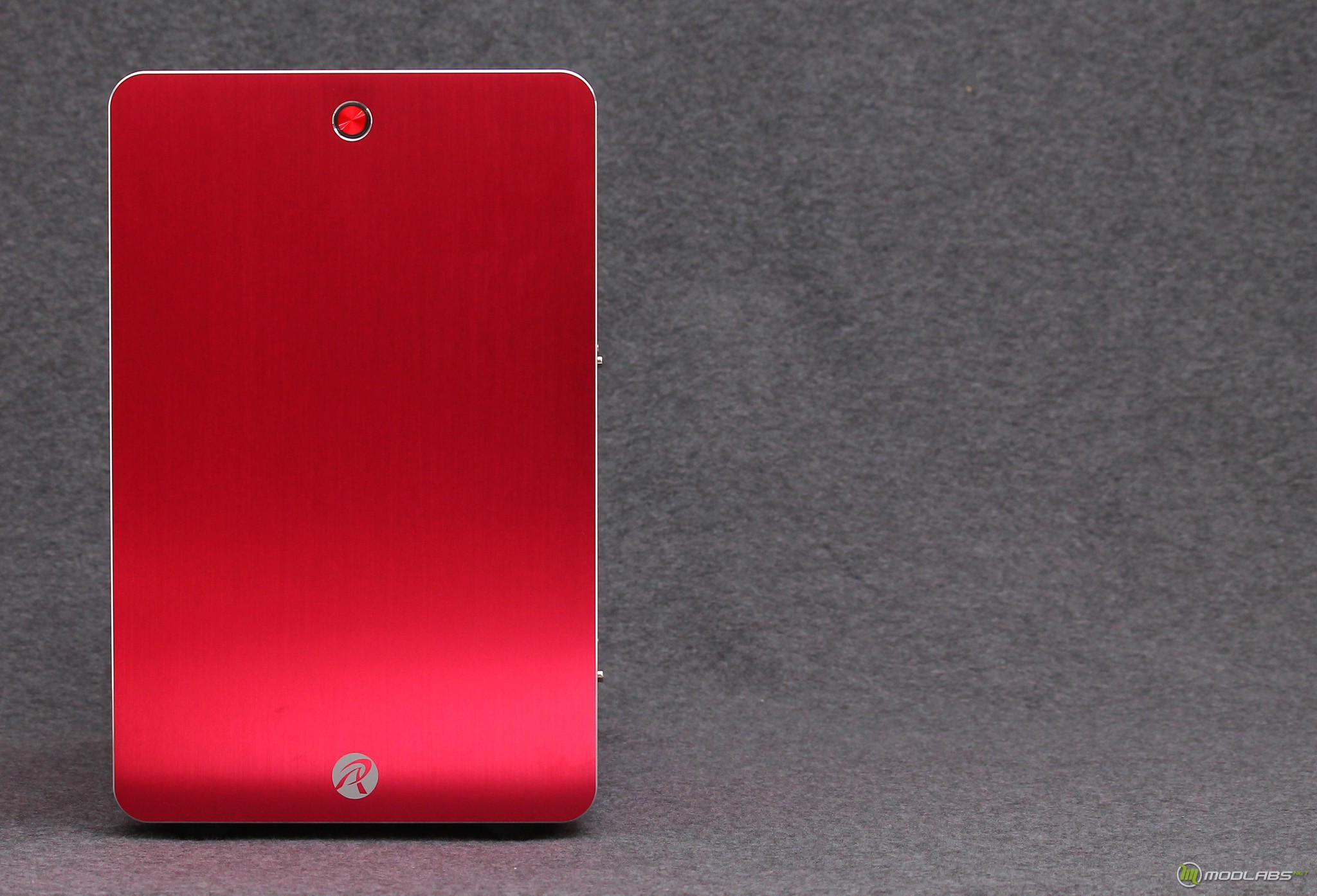

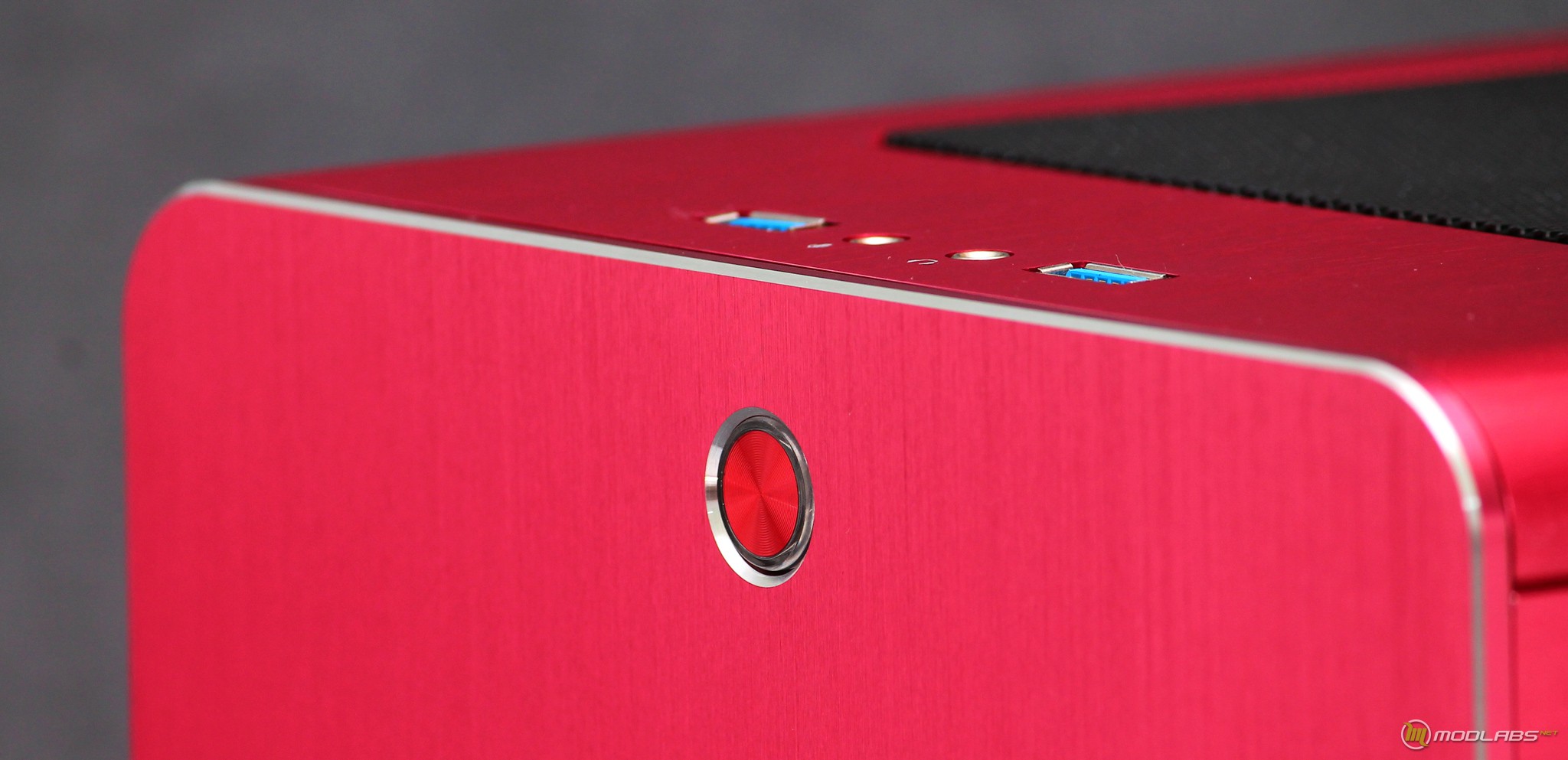

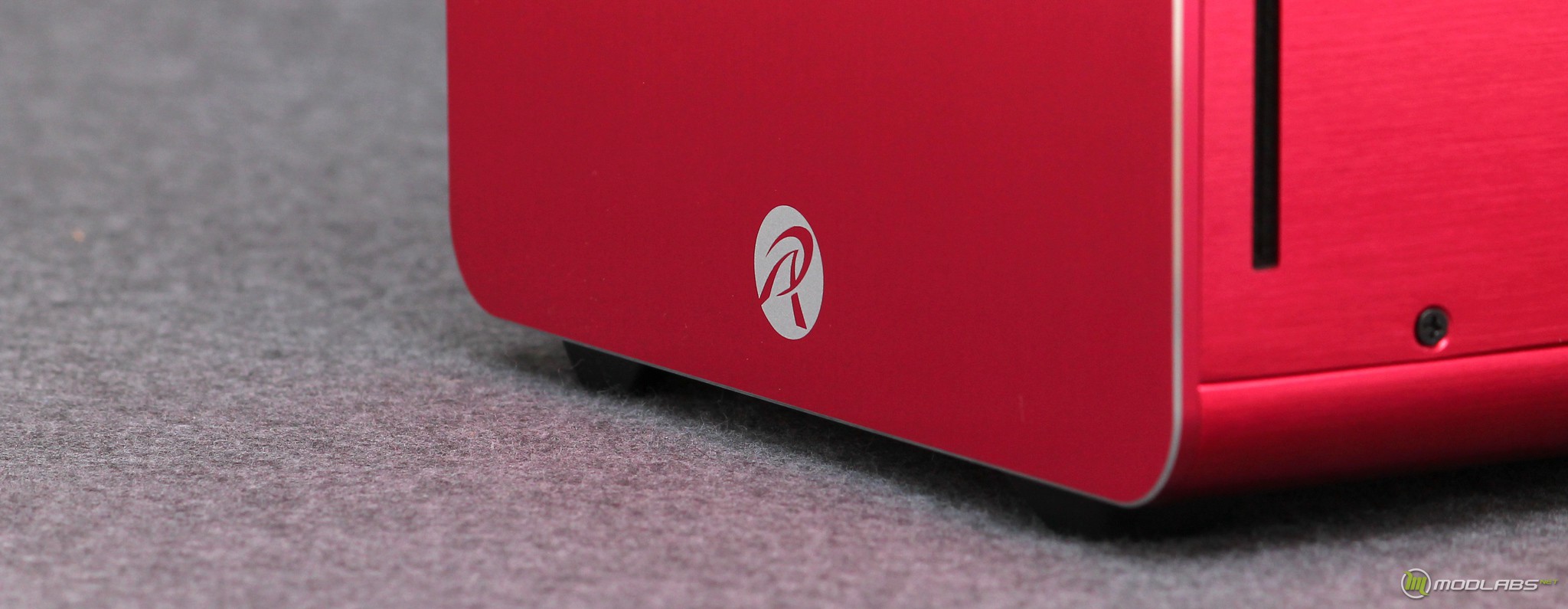

Лицевая панель так же металлическая, полностью глухая и массивная. По набору элементов наблюдаем полный паритет: логотип компании и клавиша включения, оба расположены строго в диаметральной плоскости. Кстати, если примерно прикинуть расстояние между этими элементами можно определить какой корпус перед нами Metis или Styx.

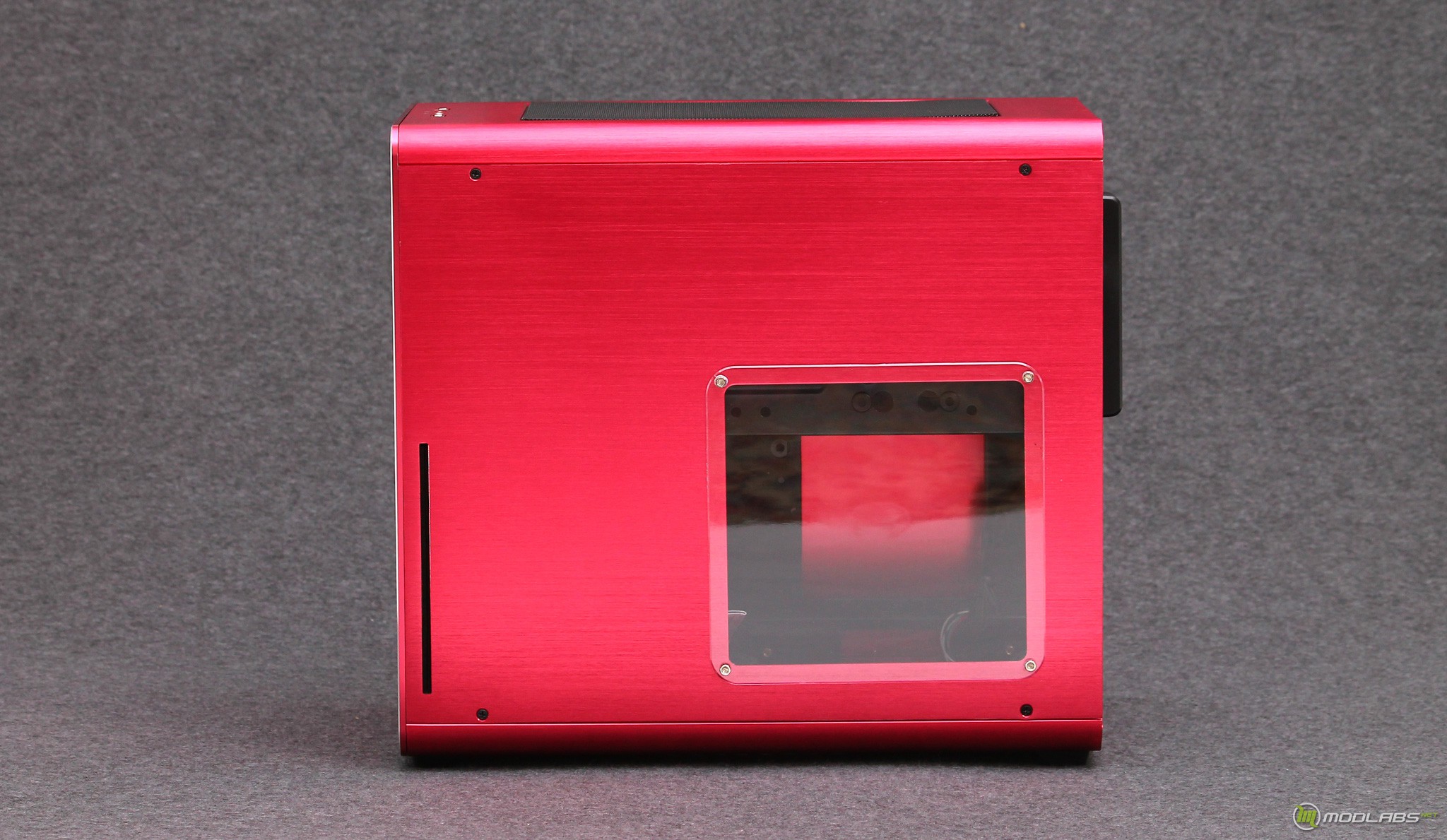

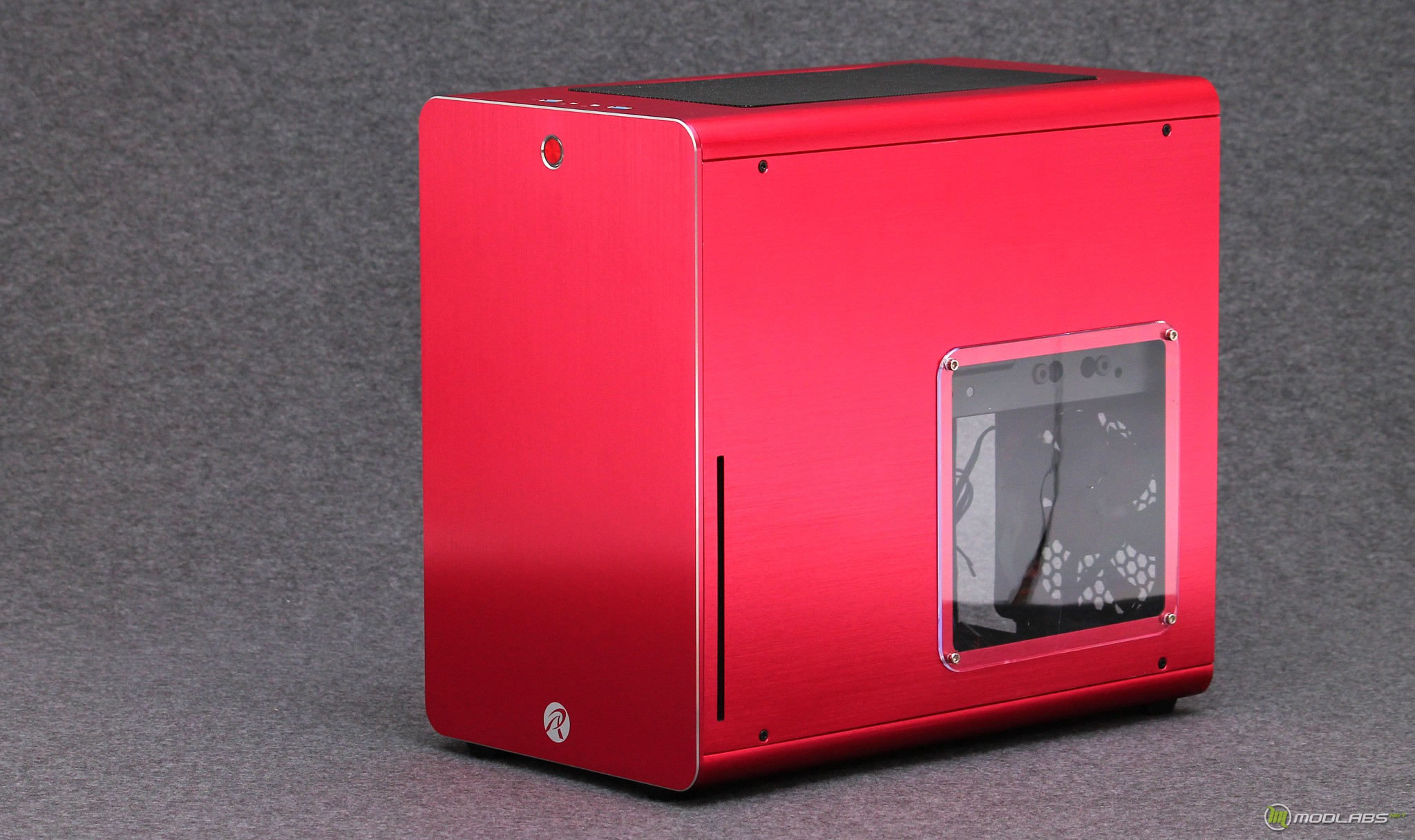

На левой стороне расположилось полностью аналогичное смотровое окно, признать честно, сохранение размеров от компактного Metis’a меня немного насторожило. Но, когда я открыл корпус, все встало на свои места.

Стенки, как и в прошлый раз крепятся к основной раме при помощи четырех болтов, которые в этом цветовом сочетании немного выделяются из общего вида корпуса.

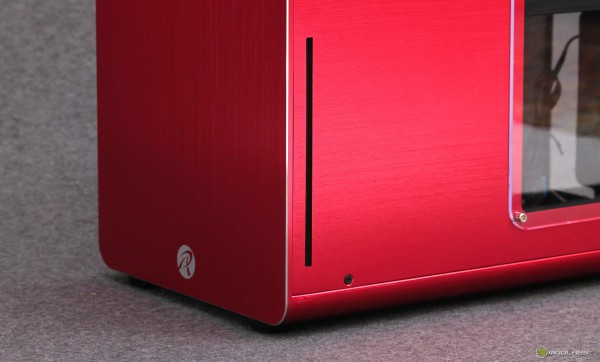

Верно вы подметили, мой дорогой читатель, на левой грани есть разъем, предназначенный для установки привода в Slim-формате.

Смотровое окно осталось прежним не только в размерах, в части крепления и плотности самого плексигласа отличий так же не нашлось. Фиксация при помощи четырех болтов, которые можно достаточно легко демонтировать, например, для замены окна на другое или легкого нанесения гравировки.

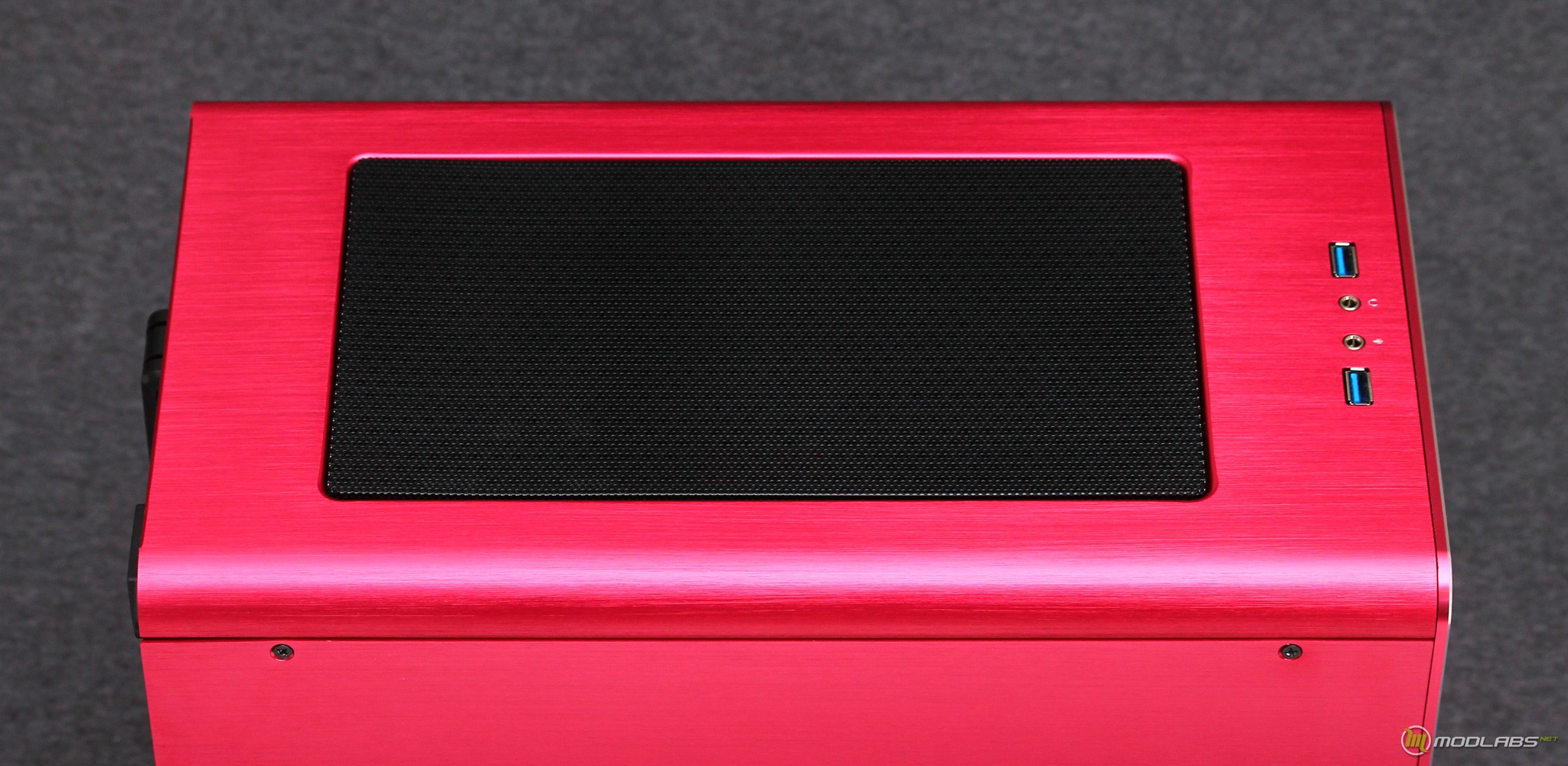

Верхняя панель корпуса в случае Styx расположила вентиляционную вставку, которая отсутствовала в компактной вариации. В собранном состоянии корпуса легко подцепить и снять вставку не удалось, показалось, что она попросту прикручена.

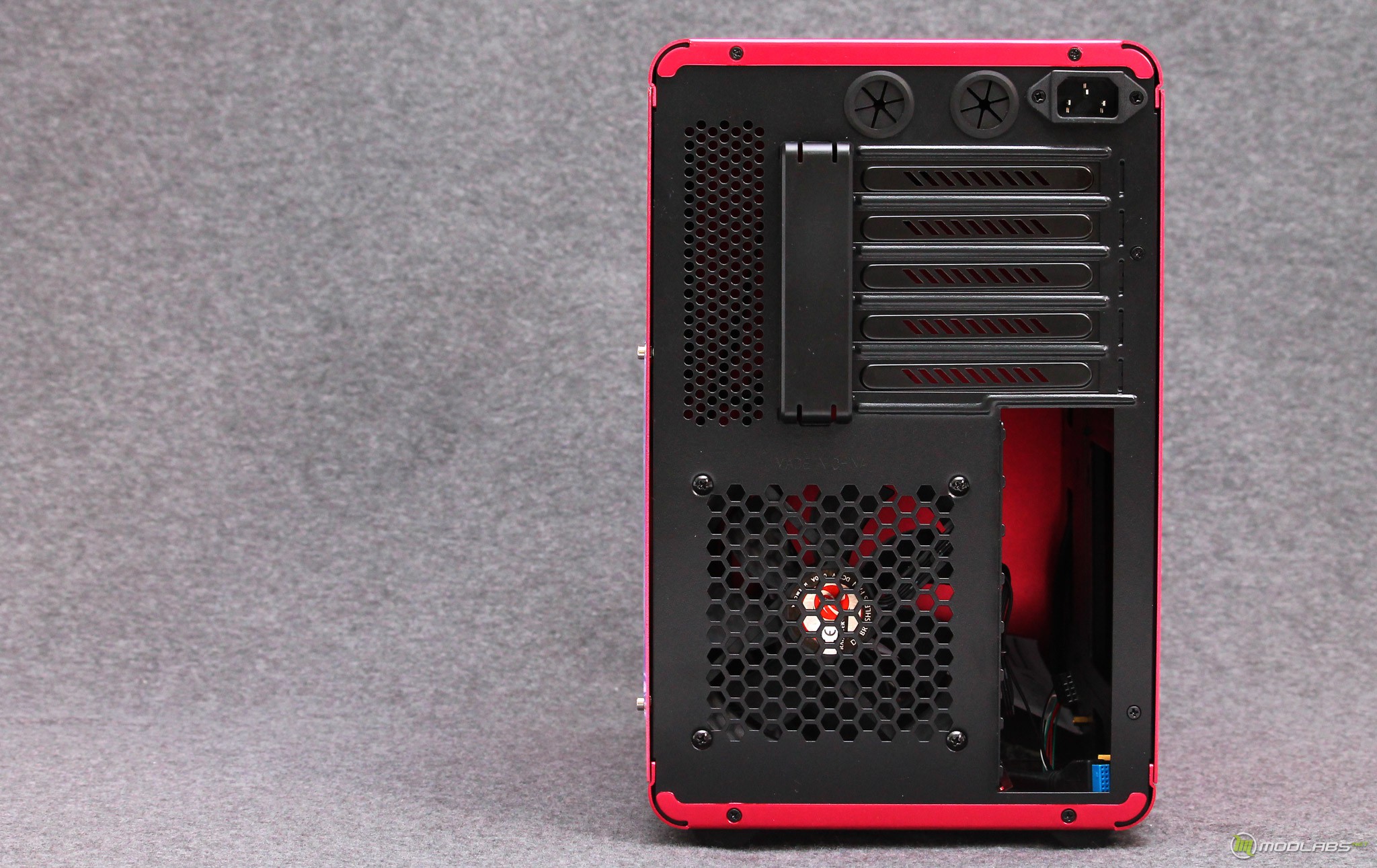

Обратная сторона корпуса опять же чисто техническая и окрашена в простой чёрный. Помимо отверстия для I/O-панели материнской платы и посадочного места под один 120-мм вентилятор (он кстати уже установлен), можно отметить наличие пяти заглушек для устройств расширения, а также двух отверстий для шлангов водяного охлаждения. Здесь же в верхней части корпуса расположен разъем для подключения питания, на мой взгляд было бы интереснее расположить его снизу.

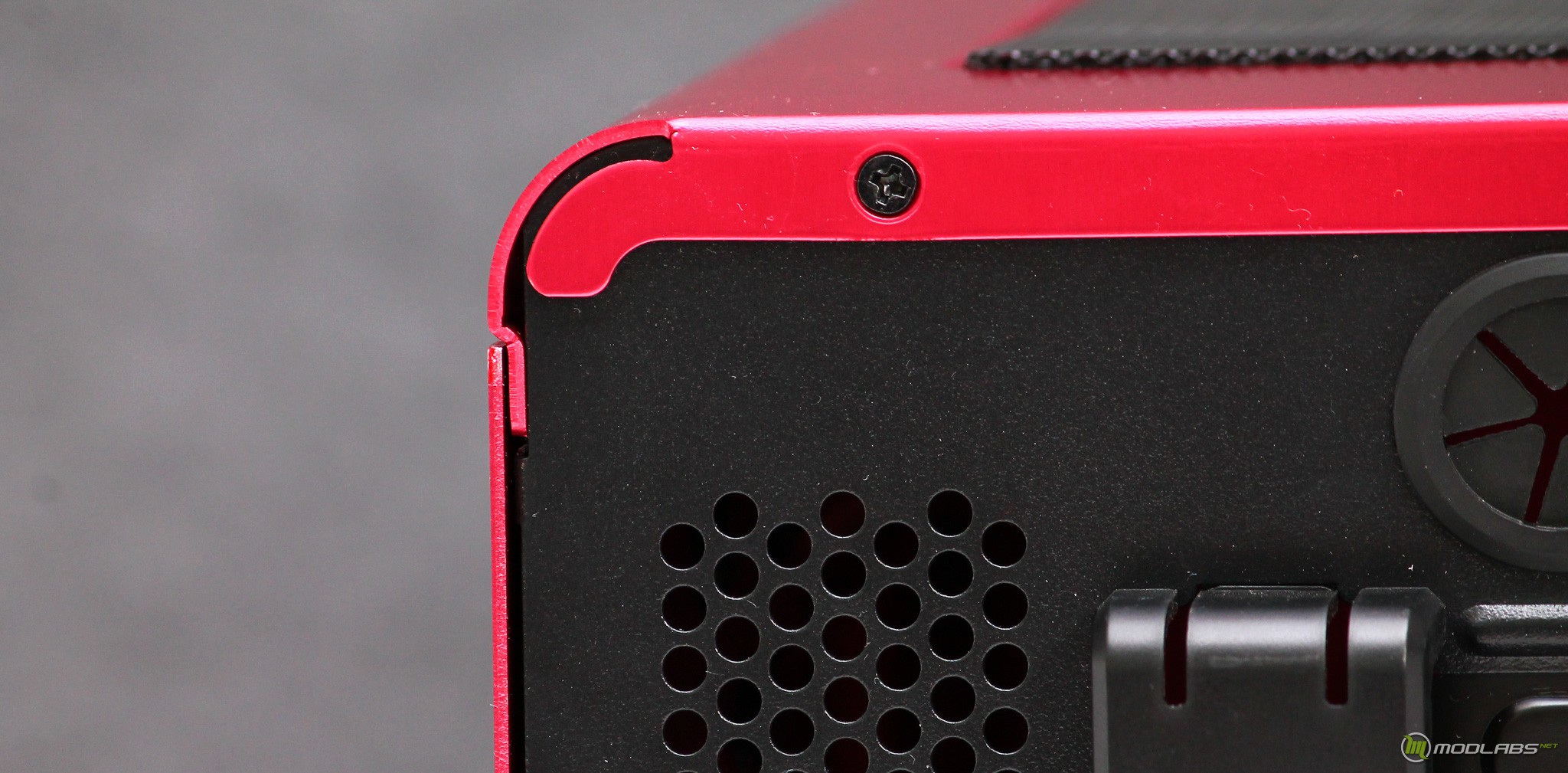

Подгонка элемента в Styx находится на очень хорошем уровне, металлические части не имеет каких-либо лишних зазоров или избыточных накладок. Хочется отдельно отметить, что в Styx с общим увеличением габаритов не произошло увеличение толщины стенок, боковины по-прежнему выполнены из алюминия с толщиной в 1,39 мм. Из-за этого фактора складывается впечатление, что корпус не столь бронебойный, в этом плане со своими габаритами Metis выгладил интереснее.

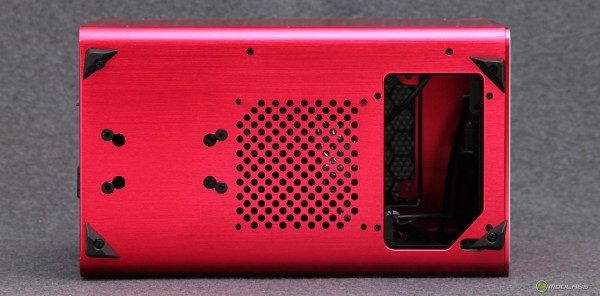

Нижняя часть корпуса так же располагает посадочным местом для полноразмерного блока питания, отверстиями для крепления накопителей нас тоже не удивишь, а вот перфорация с возможностью установки вентилятора является нововведением масштабирования.

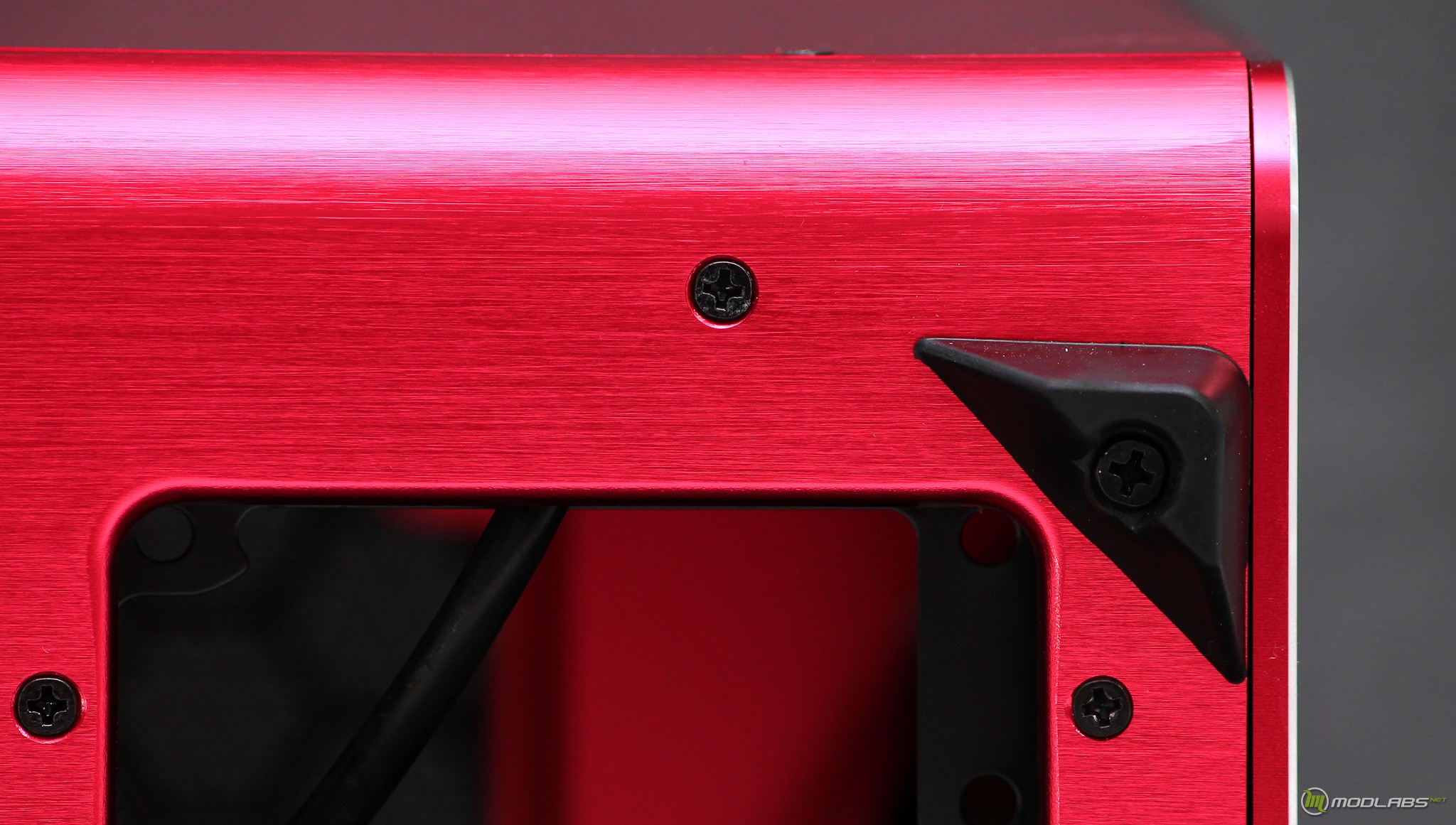

В качестве ножек используются все тебе прорезиненные вариации угловатой формы. Их крепление к раме корпуса осуществляется при помощи одного болта.

Внутренний осмотр, Сборка, Выводы

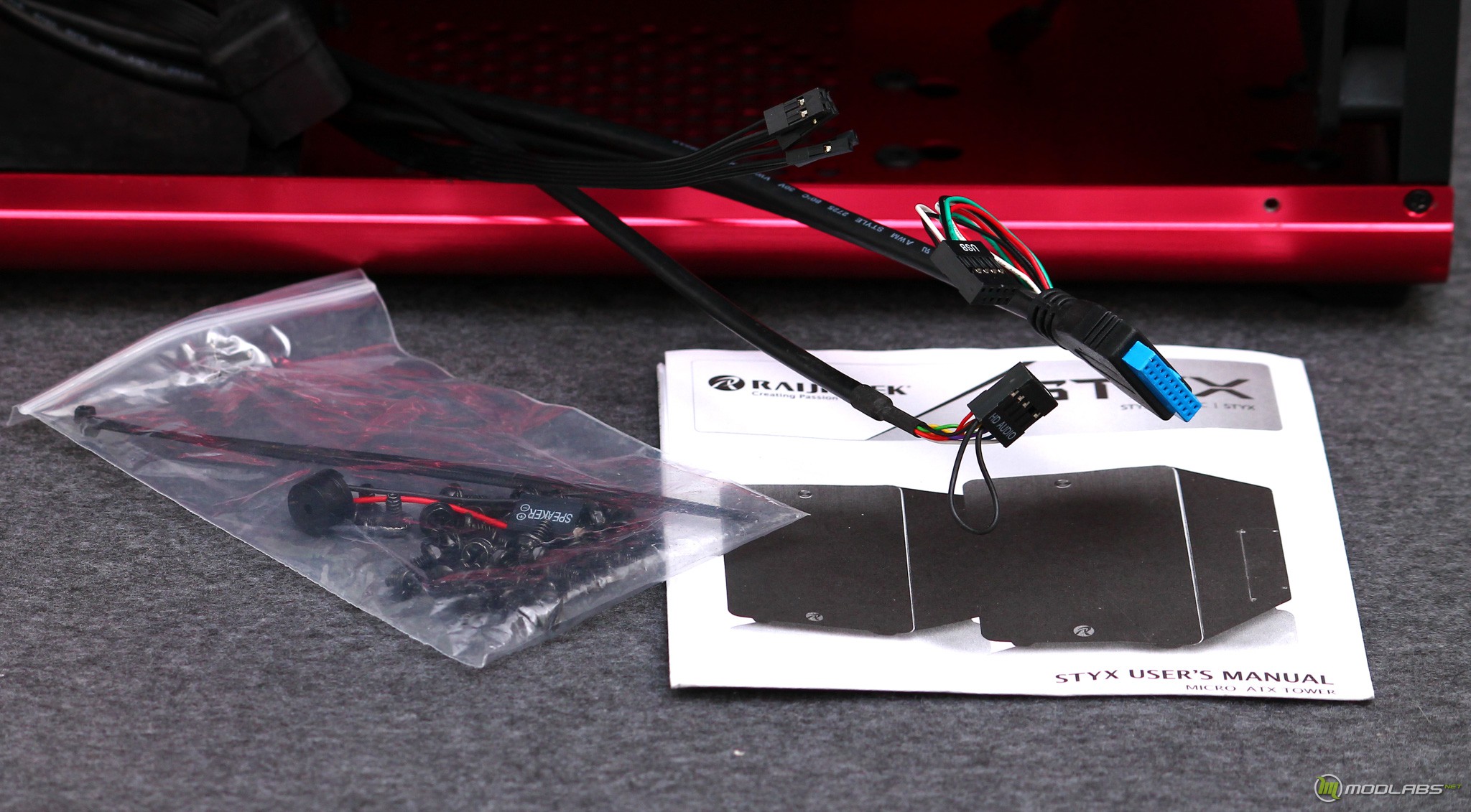

Открыв корпус можно обнаружить небольшой пакет с комплектом поставки, здесь нашлась масса болтов нескольких типов, есть группа нейлоновых стяжек и динамик-пищалка. Здесь же уточним, что внутренние провода дают возможность запитать парочку USB с передней панели и аудио разъёмы, кабеля кнопки и индикаторов так же имеют достаточную длину и выполнены вполне обычно – без оплетки.

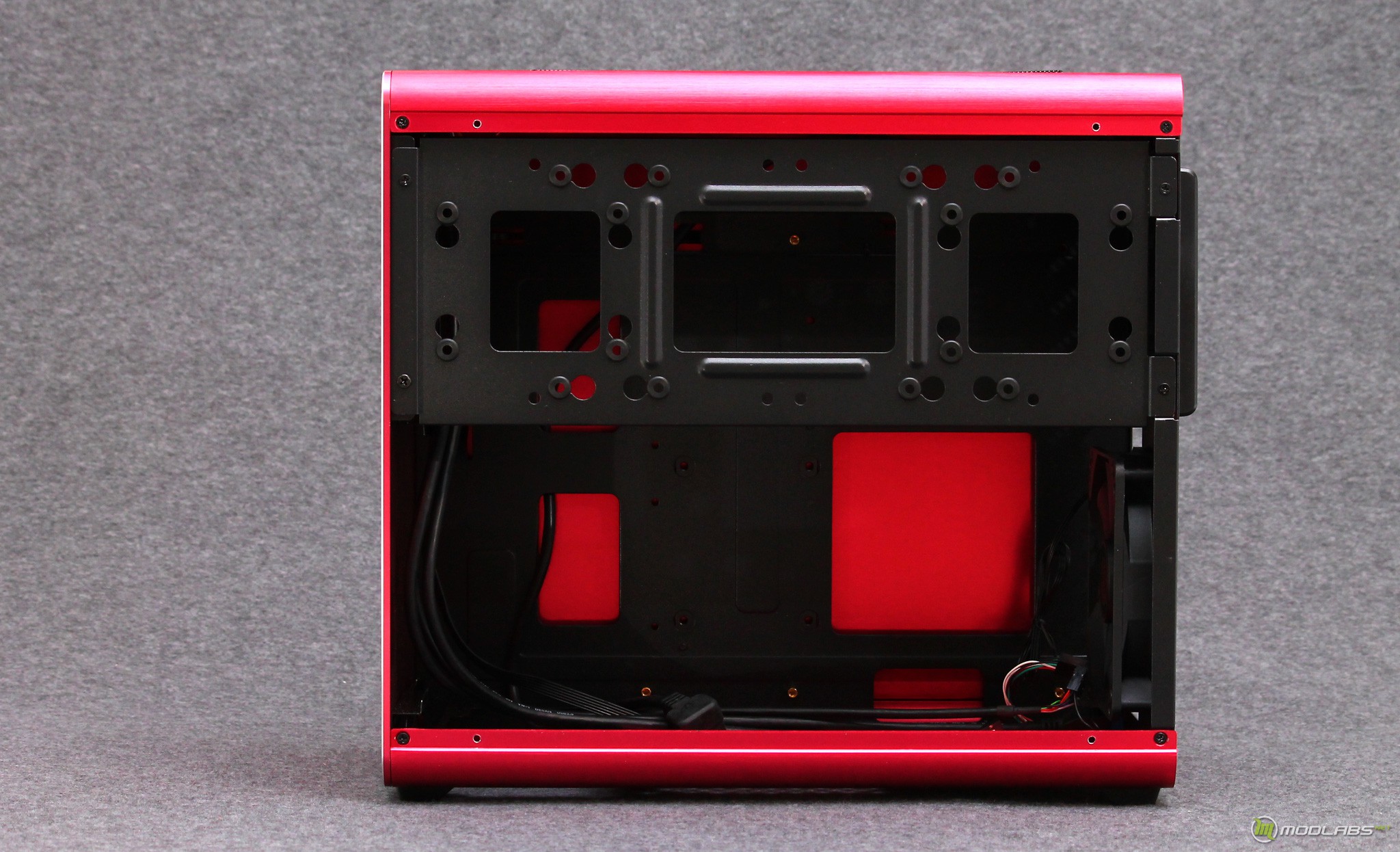

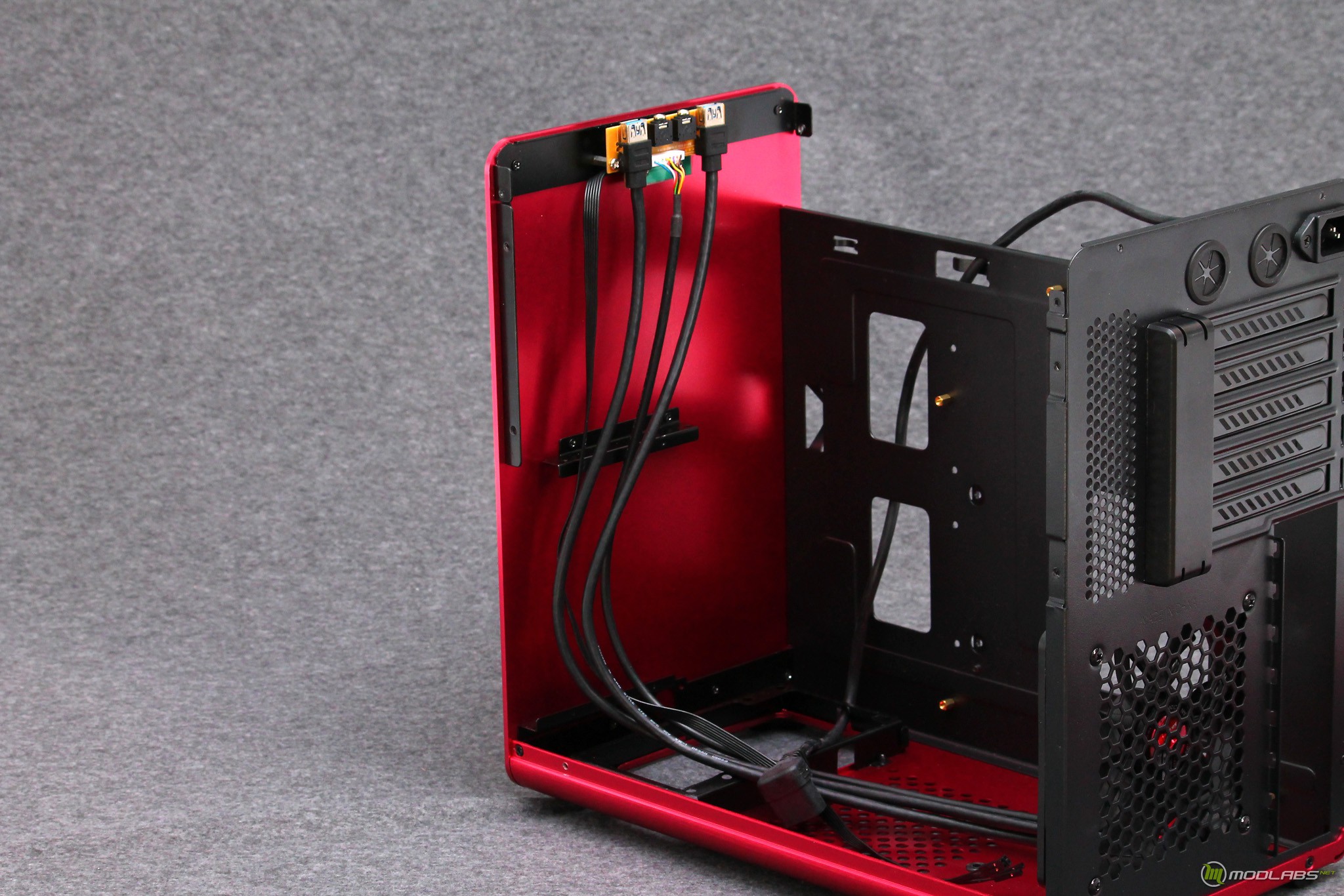

После демонтажа левой стенки можно понять почему окно не увеличилось в размерах, вдоль всего корпуса расположилась алюминиевая рама, предназначенная для фиксации накопителей. С ее помощью в корпус можно установить до трех 3.5" дисков или связку из одного 3.5" и двух 2.5". Однако, это не все возможности корпуса по установке накопителей.

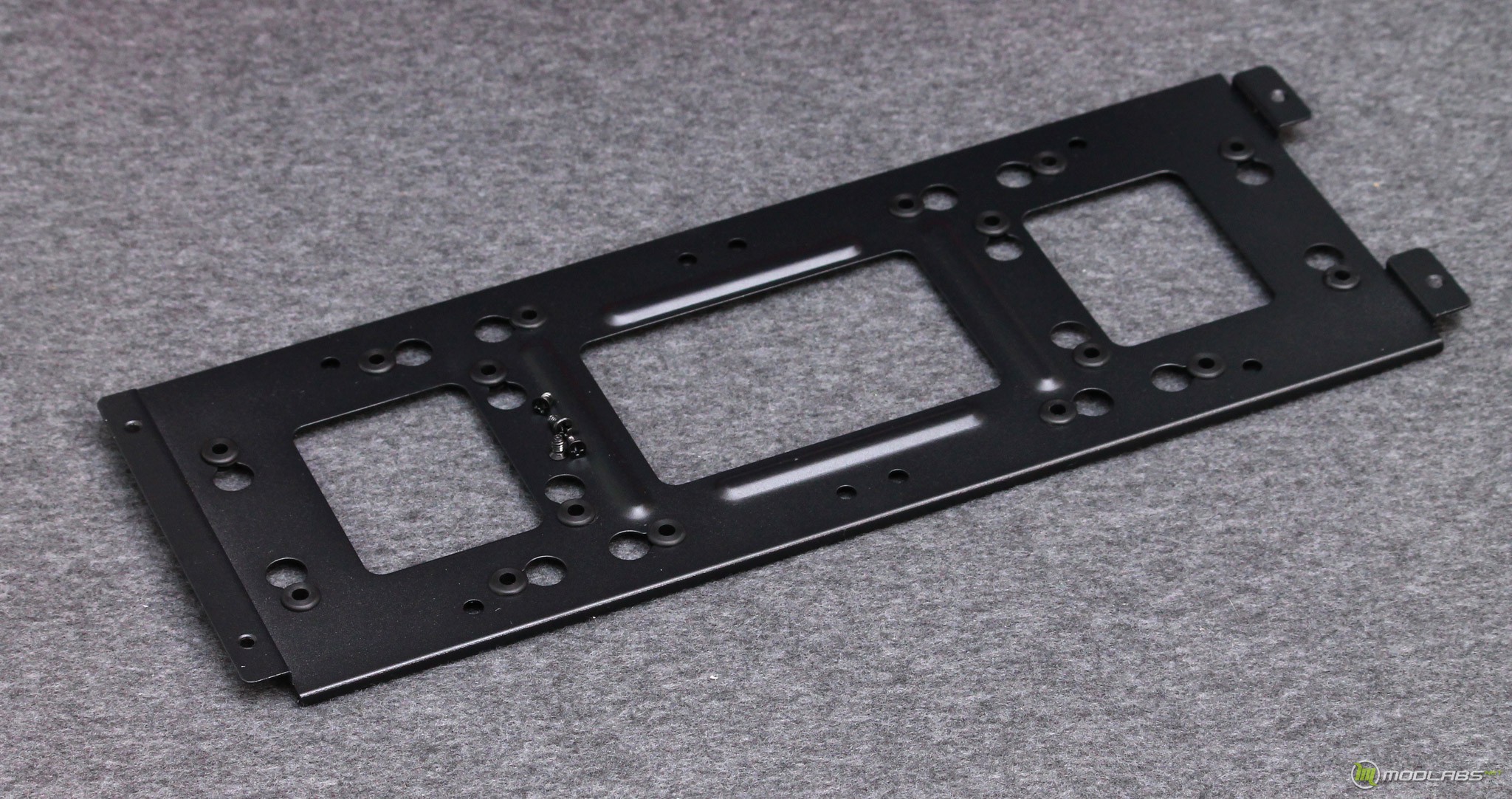

Пластина для накопителей съемная и крепится к раме корпуса при помощи четырех болтов. В месте фиксации накопителей предусмотренные антивибрационные прокладки.

В Raijintek STYX можно уместить материнские платы форм-факторов: Micro ATX и Mini-ITX. Поддерживается установка полноразмерных ATX блоков питания. Максимальная высота башенного кулера может составить 180 миллиметров, а длинна видеокарты 280 миллиметров. При этом для видеокарты есть некоторая «звездочка», с которой мы специально столкнемся в рамках тестовой сборки :).

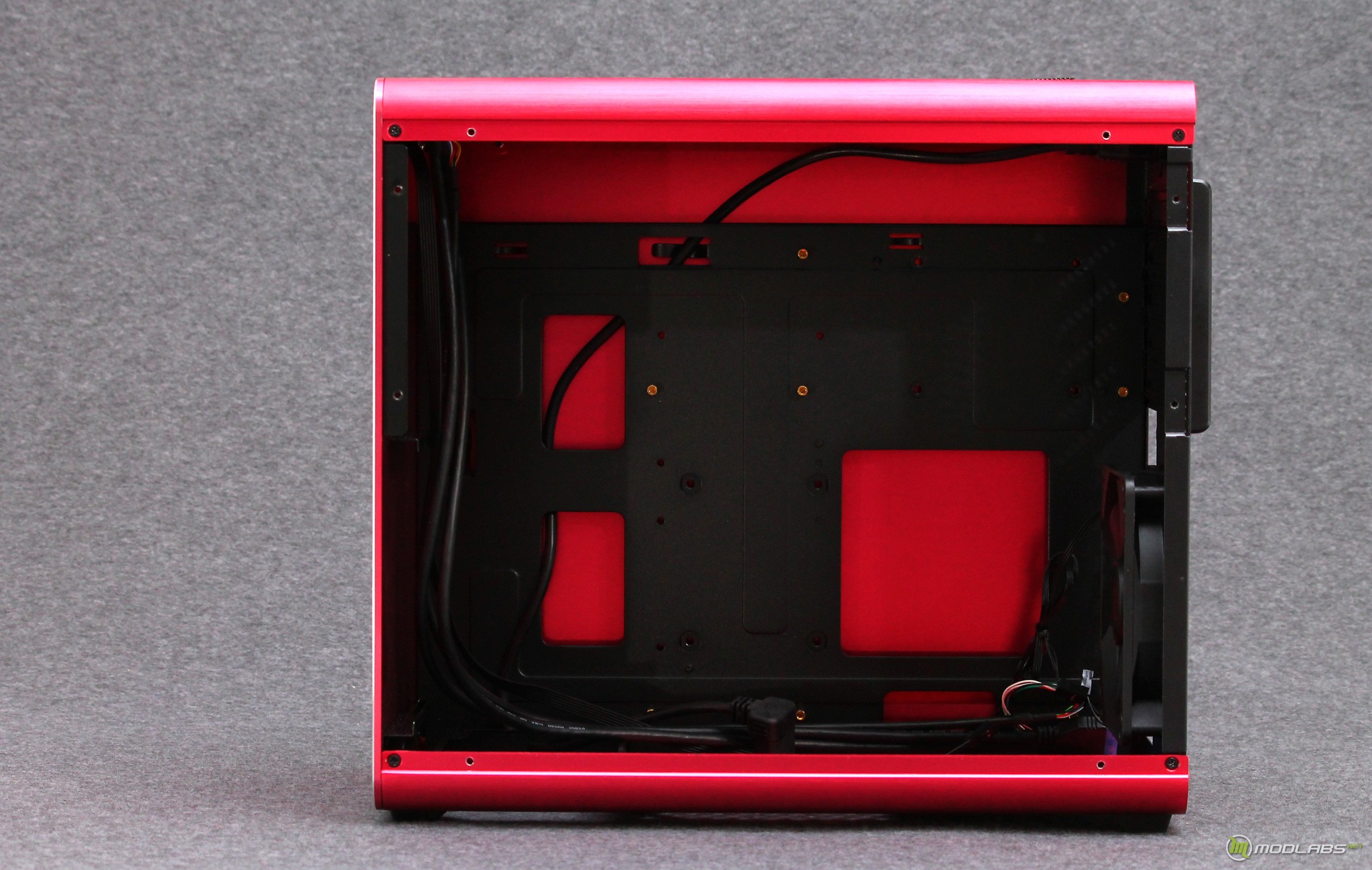

Взглянув на заднюю панель поддона материнской платы можно отметить еще два посадочных места для 2.5" накопителей – их наличие заставило улыбнуться, Raijintek хвалю! Здесь же можно отметить имеющиеся технологические отверстия для укладки кабелей.

Ранее упомянутая заглушка на верхней части корпуса, фиксируется при помощи нескольких защелок. С внутренней стороны она очень легко демонтируется, болтов в этой сборке нет. Фактически заглушка выполнена из пластикового каркаса с металлическим сетчатым перекрытием. Верхняя панель позволяет установить два 120 миллиметровых вентилятора, ну или радиатор СЖО на две секции.

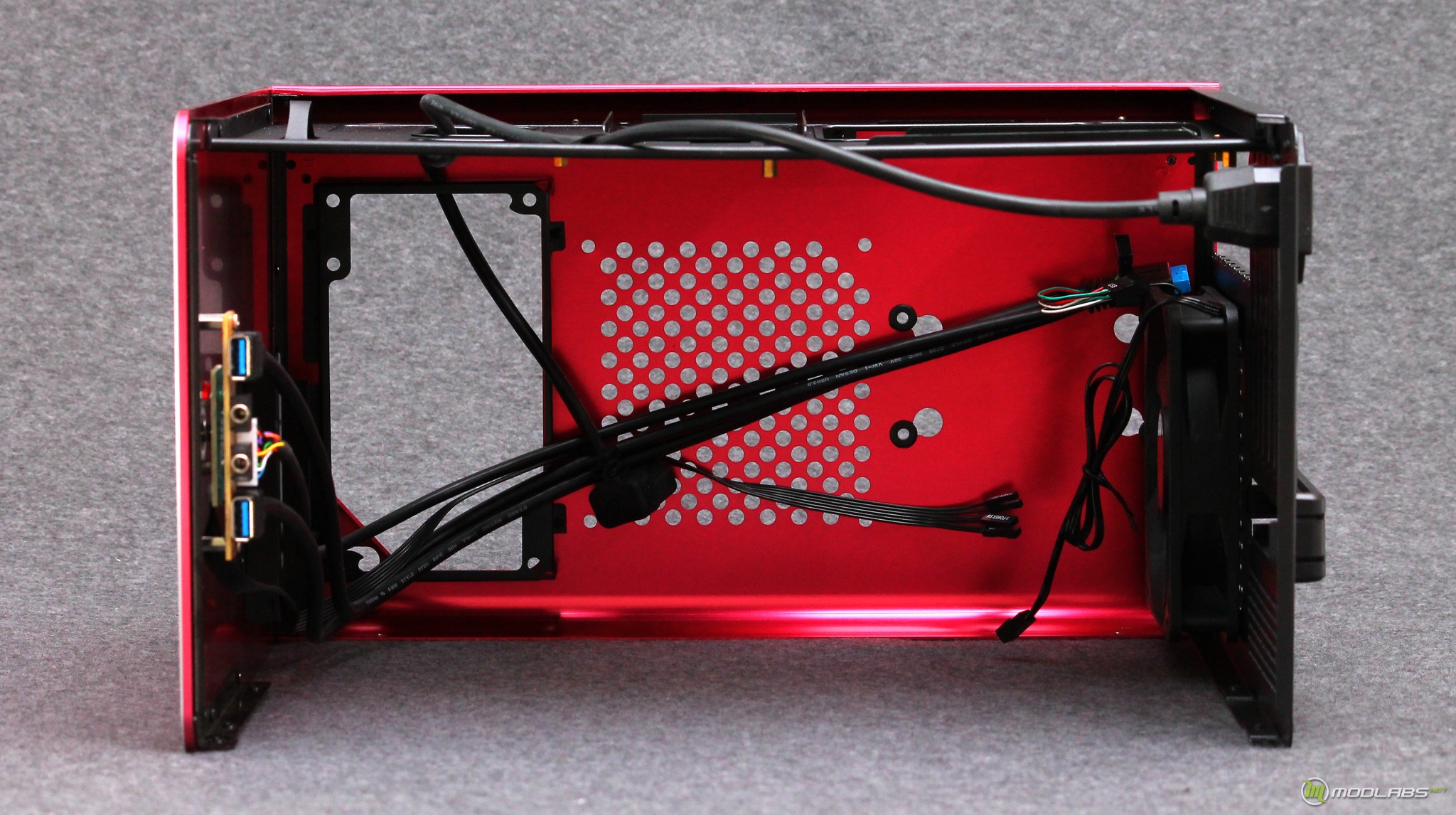

В отличии от компактного Metis’а здесь есть возможность проложить провода за поддоном материнской платы. Конечно, места не столь много, но если сделать все аккуратно, то получится. Например, сам производитель пустил переходник блока питания именно в этой области. С этого ракурса еще раз упомянем о наличии посадочного места для 120 вентилятора на нижней части корпуса.

Небольшой запас места для раундинга проводов есть и в районе передней стенки, между ей и блоком питания остается достаточно места для прокладки уже имеющихся в корпусе кабелей.

Сборка

Итак, для сборки в рамках Raijintek STYX мы использовали следующий перечень комплектующих:

• Процессор: Intel Core i5 6600K;
• Охлаждение процессора: TRITON RED
• Материнская плата: MSI Z170I Gaming Pro AC;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Видеокарта: MSI Radeon HD 7970;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Zalman ZM1000-EBT 1000W

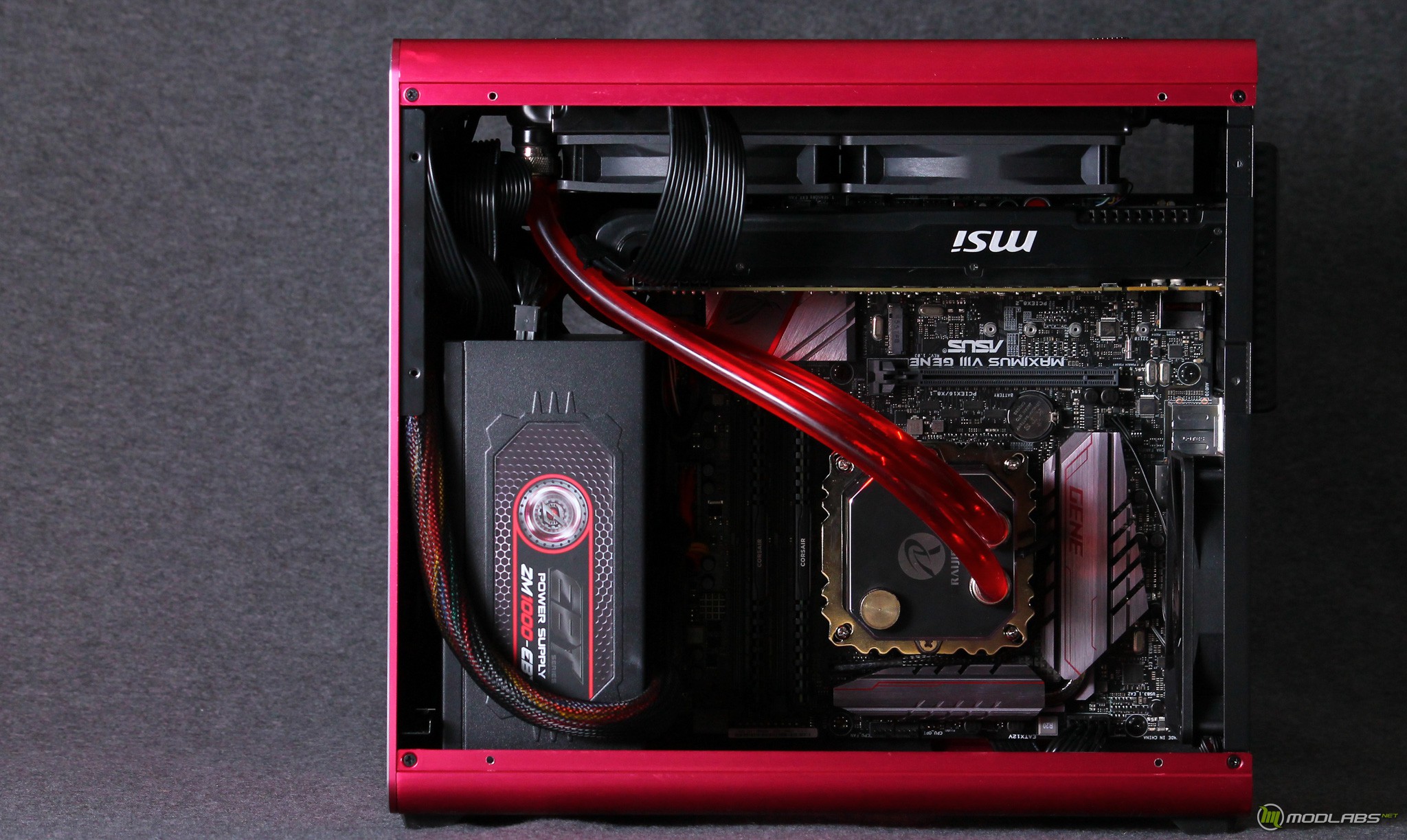

Со снятой верхней крышкой сборка происходит весьма легко. Для красивой укладки кабелей рекомендуется заранее установить систему охлаждения и подключить кабель питания процессора, который очень легко уходит за поддон материнской платы. Далее можно установить блок питания, оставить нужный набор кабелей и можно ставить видеокарту и верхнюю крышку.

В нашем случае, я опять «запихал» полноразмерный блок питания на 1000W, уж извиняйте, не удержался ;). Однако, такой подход позволяет нам понять, что при установке БП с длинной ребра в 180 миллиметров, в первом слоту материнской платы размеры видеокарты сразу будут ограничены 250 миллиметрами. Однако, даже при установке обычного БП с длинной в 150 мм, в первом слоту размеры видеокарты могут быть ограничены не самим блоком питания, а  его кабелями, хотя здесь все зависит от конкретного случая. А вот следующий слот позволяет установить монстрика вида HD 7970, оставив сверху запас для радиатора системы водяного охлаждения с установленными вентиляторами.

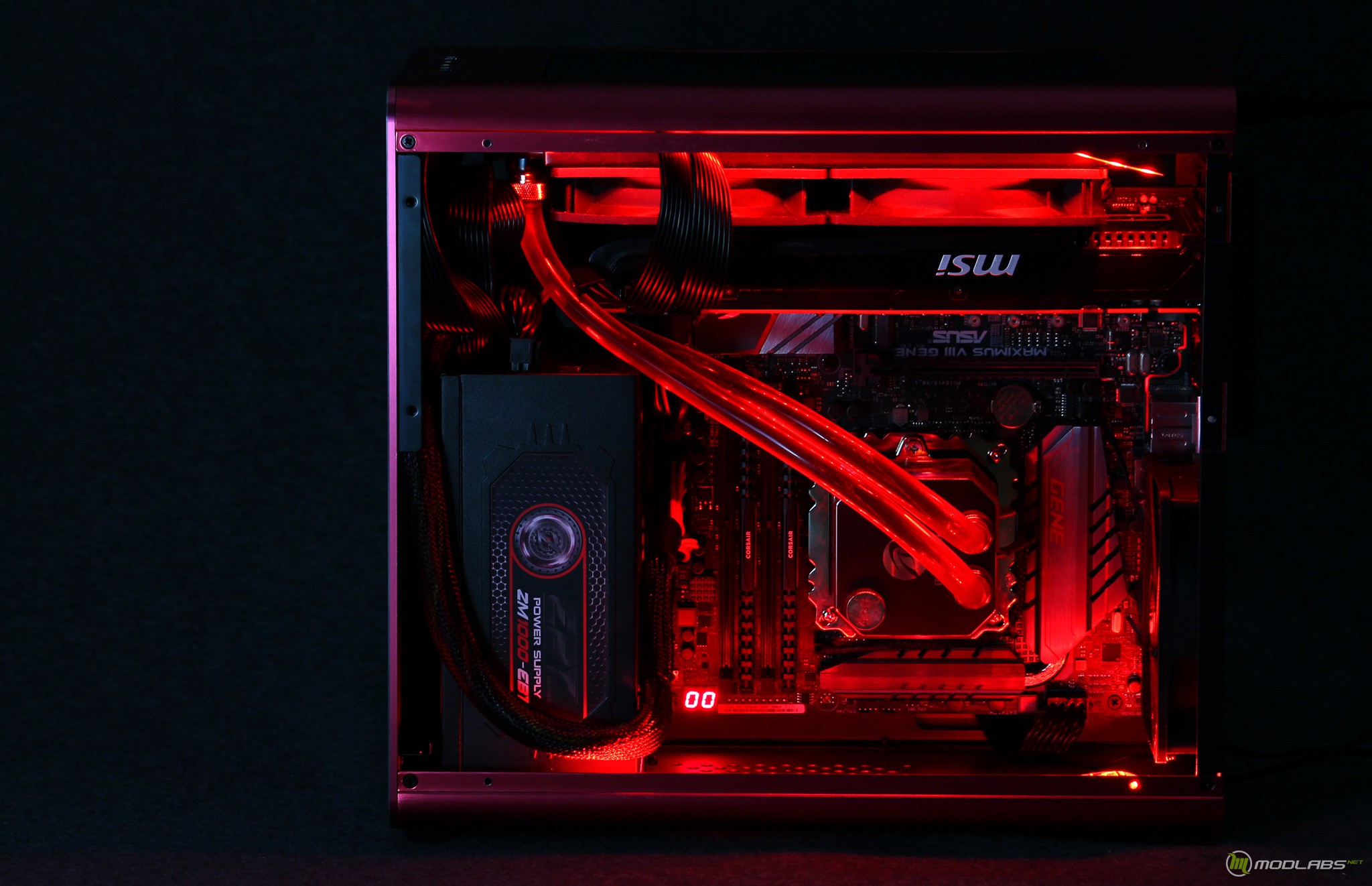

При относительной компактности сборка в Raijintek STYX происходит достаточно оптимально, даже место для хорошей укладки кабелей остается. При наличии лент подсветки корпус приобретает немного другие очертания.

Но вот в случае с установленной крышкой, компактное смотровое окно не дает вдоволь «заценить» всю начинку. Хотя, в случае обычный систем оно же позволит скрыть все лишние провода ;).

Резюмируем

Наверное, все главные аспекты Raijintek STYX мы упомянули, теперь агрегируем все вышесказанное. А начнем, как всегда, с оглашения цены, которая на момент публикации материала в столичной рознице составляла порядка 4400 рублей. Кстати, распространение по отечественному рынку, как и в случае с Metis’ом не самое большое. Хотя корпус однозначно заслуживает внимания.

Во второй раз Raijintek порадовал нас металлическим корпусом с фактурной поверхностью и хорошо подогнанными частями. Лично мне, чистый металл Metis’а понравился больше. Конечно, красная окраска выглядит интересно, но не так сильно передает металлический «аромат» ;). В любом случае, Raijintek предлагают хорошую возможность выбора.

В качестве придирок сразу могу упомянуть не самое большое смотровое окно, возможно, его можно было бы обыграть поинтереснее, даже с учетом наличия планки накопителей. Плюс боковые стеночки хотелось бы чуть-чуть по толще, но этот пункт появляется в голове только после знакомства с бронебойным Raijintek Metis.

В целом внешнее оформление Raijintek STYX не принесло нам явных сюрпризов, корпус попросту сильно похож на своего младшего собрата Metis’а, то внутреннее строение порадовало своей продуманностью. Могу отметить поддон материнской платы, который даже при этих размерах думает о кабель-менеджменте. Возможности расширить охлаждение показали себя на деле, мы установили водяночку :). Порадовал и дивизион посадочных мест для накопителей, а также прорезиненные ножки. При учете достаточно интересного ценника, боюсь представить его значение по былым временам, Raijintek STYX однозначно рекомендуется к употреблению в компактной системе ;).

Введение, Внешний осмотр

Ранее мы уже знакомились с несколькими вариантами корпусов из стартового сегмента адекватных корпусов. Каждый из них мог похвастаться своими плюсами и порой имел некоторые ограничения. Из последних протестированных можно выделить пару GMC T360 и ZALMAN R1, которые выступили весьма достойно. Для продолжения обзоров в столь актуальной сегодня нише, мы нашли вариант от именитого производителя Corsair, точная моделька корпуса SPEC-02, а принадлежит он к серии Carbide. Давайте посмотрим, что производитель предлагает за аналогичную стоимостную планку.

ВНЕШНИЙ ОСМОТР

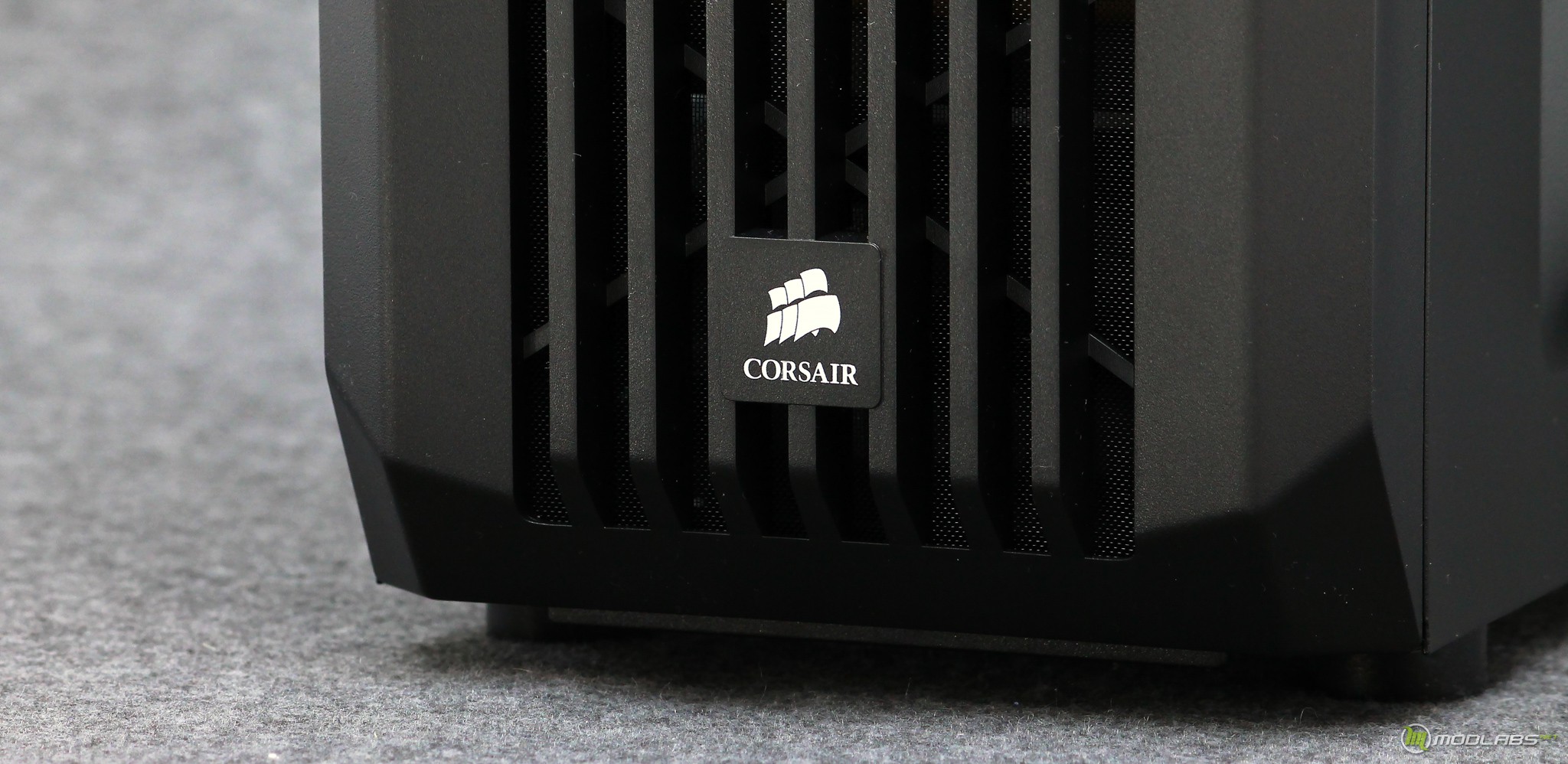

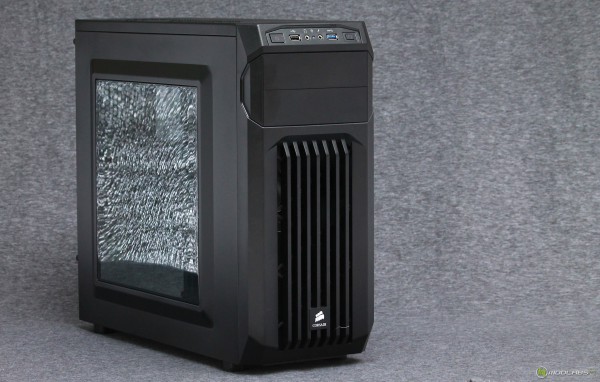

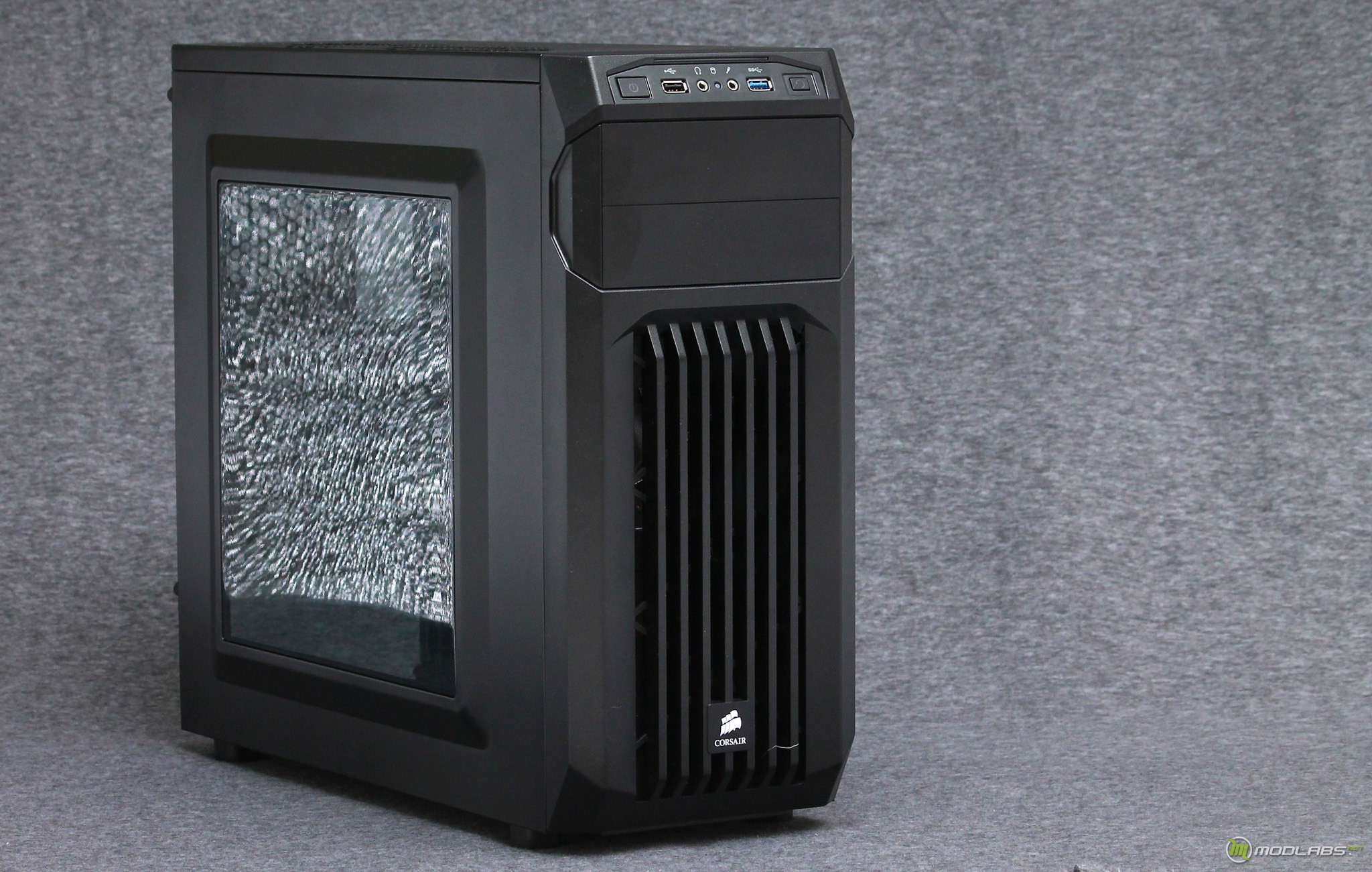

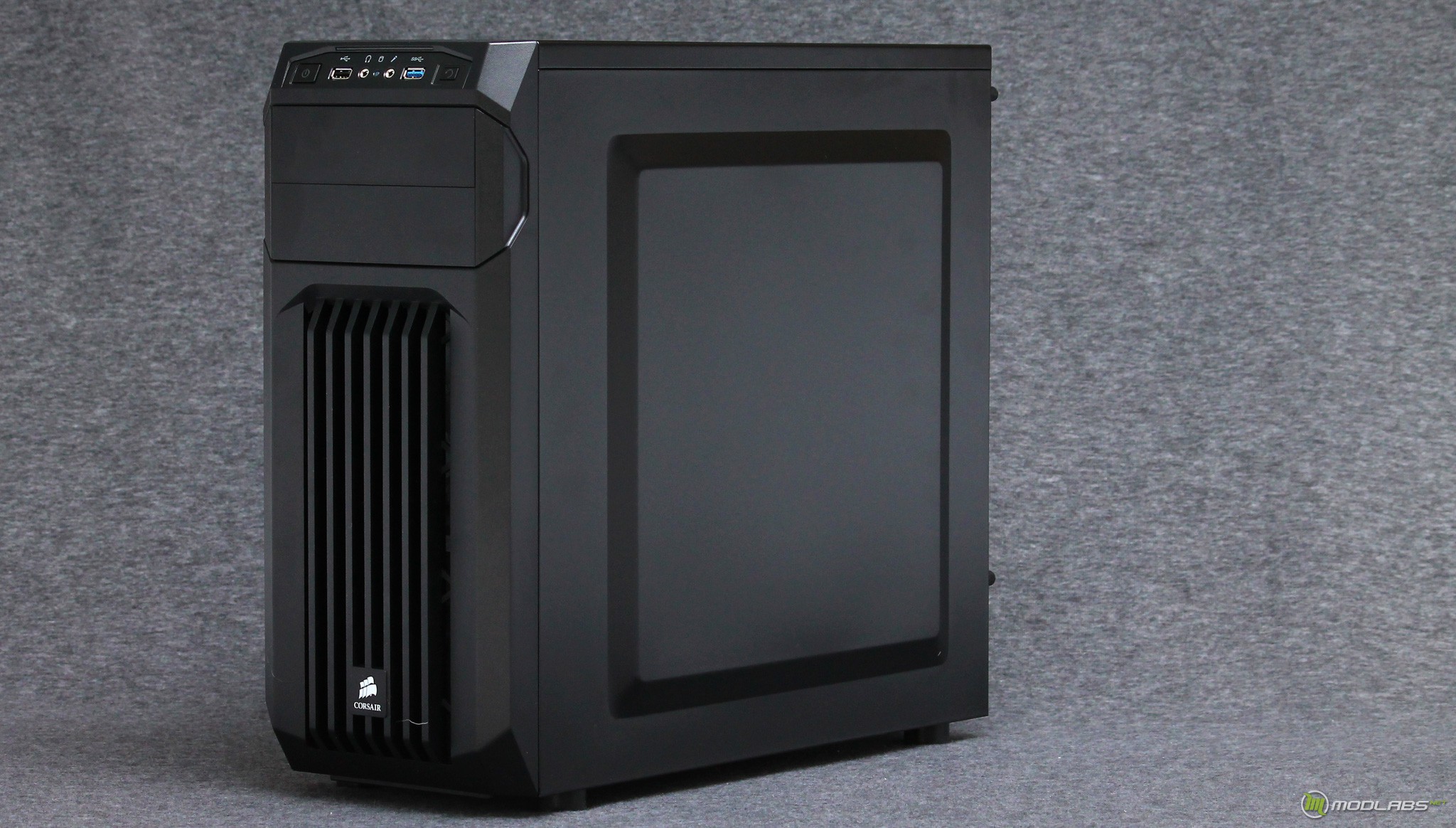

В случае с Corsair Carbide Series SPEC-02 именно лицевая панель задает общий дизайн корпуса. Здесь есть рубленые грани, более плавные скосы и переходы в различных плоскостях. Основная часть панели выполнена вертикальными блоками, которые смотрятся весьма специфично, напористо и брутально. В какой-то мере они напомнили мне подвальный камин из фильма Один дома.

Corsair SPEC-02 выполнен в форм-факторе Midi Tower и имеет размеры в 493x215x426 миллиметров. Согласно сайту производителя, на текущий момент вариация поставляется только в классическом черном цвете. На правой грани корпуса есть смотровое окно почти на весь доступный периметр. Наверное, через него будет отлично видно все содержимое системного блока без каких-либо ограничений, но это мы еще проверим на собранной системе.

Левая грани по аналогии располагается небольшой выемкой по всему периметру, но здесь вместо смотрового окна мы видим простую стенку. В теории такая форма должна увеличить свободное место для укладки проводов. Кстати, выступающие стенки являются максимальными точками по ширине и в сумме увеличивают корпус примерно на 30 миллиметров.

Верхнее ребро лицевой панели выполнено с уклоном 45 градусов. На нём располагаются все элементы управления корпусом: клавиши включения и перезагрузки, пара аудио разъемов, индикаторы включения и загрузки накопителей, два USB-порта различных поколений 2.0 и 3.0. Используемый наклон для данной области очень удобен в случае если ваш системный блок стоит на полу, клавиши хорошо видны и доступны.

На лицевой панели между блоком воздуховода и функциональной панелью находится область для двух 5.25-дюймовых устройств. Заглушки располагаются в визуальном контуре, который по краям имеет некую фаску. Наверное, именно они в купе с выпирающей нижней частью создают весьма нестандартный облик корпуса.

При желании, лицевая панель достаточно легко снимается со своего места, она фиксируется пластиковыми направляющими без применения болтов. Кстати из основных элементов именно лицевая панель является одной пластиковой частью корпуса. Сняв ее, мы увидим плату блока управления, а также предустановленных 120 мм вентилятор. Здесь у пользователя есть возможность установить еще одну дополнительную вертушку, производитель заложил посадочные места для двух 120 или 140’вок.

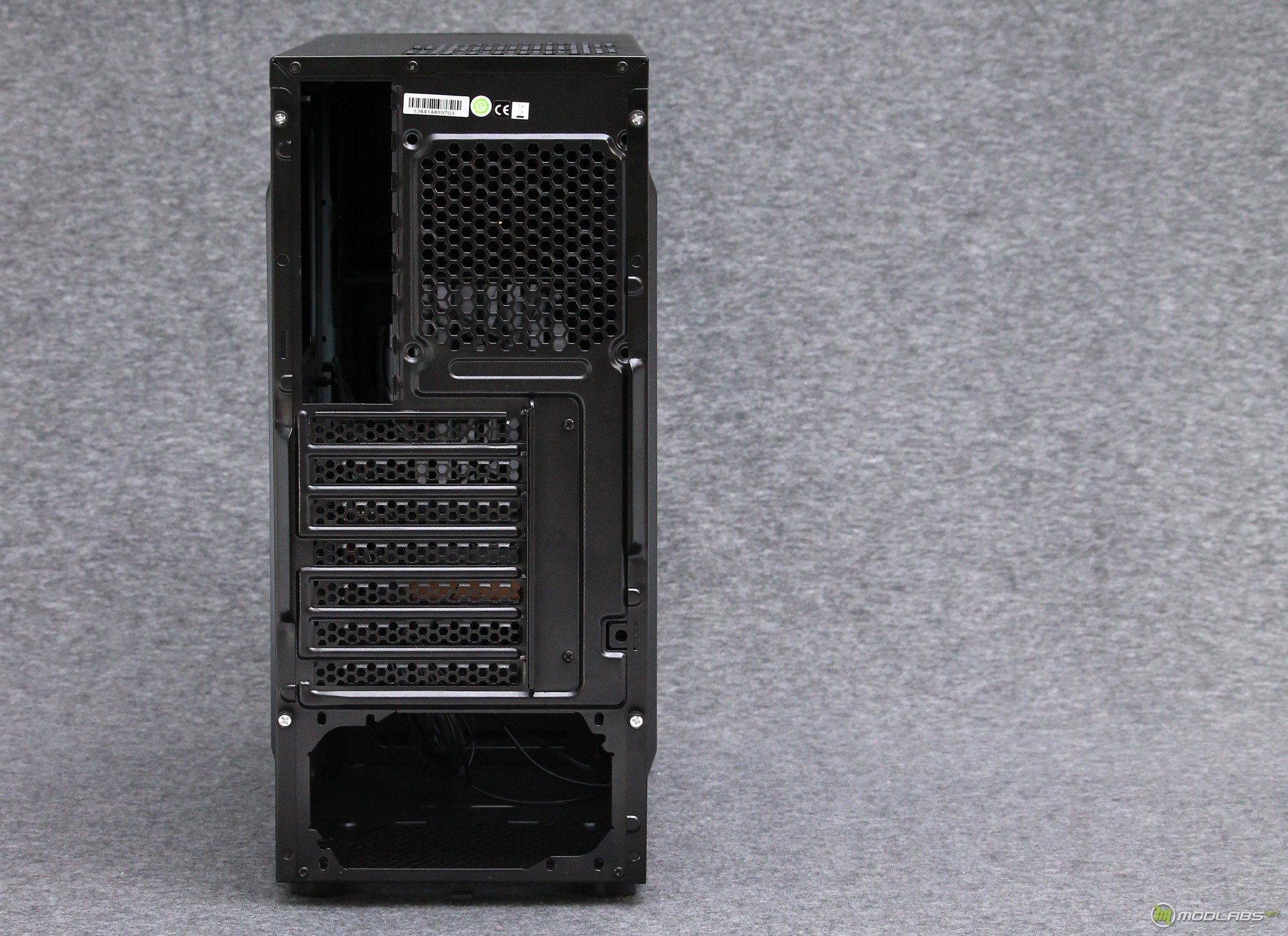

Задняя панель корпуса не блещет оригинальностью, в целом ее можно называть стандартной или даже просто технической. Здесь есть посадочные места для заглушки материнской платы и одного 120 мм вентилятора. Далее видим семь заглушек для слотов расширения материнской платы. Отметим, что заглушки универсальные и могут использоваться неоднократно.

Пункт с многократным использованием однозначно радует, на некоторых ранее упомянутых корпусах они были одноразовыми, а в комплекте не было полного набора запасных вариаций. Чуть не забыл, место для установки блока питания находится в нижней части – это, пожалуй, стандарт сегодняшнего времени. Дополнительно можно отметить отсутствие каких-либо «бесполезных» разъемов для шлангов СВО. Видно, что производитель сделал рабочее решение без излишеств.

Верхняя панель корпуса выполнена максимально просто - это грань без каких-либо «дизайнерских» изысков. В районе процессорного радиатора, ближе к правой кромке, предусмотрено два посадочных места для 120 миллиметровых вентиляторов. Они по умолчанию обладают довольно редкой сеткой, что никак не ограждает пользователя от внутренних шумов системного блока, я уже не говорю о возможности попадания инородных предметов. Наверное, возможность заглушить отверстия сказалась бы положительно, но, похоже, это прерогатива решений других классов.

Нижняя часть корпуса и не отстает, и не опережает верх. Здесь все так же элементарно просто: прямой металл с небольшой фигурной прессовкой для повышения прочности. В районе установки блока питания есть пылевой фильтр, который выполнен добротно и имеет пластиковую основу. Ножки SPEC-02 выполнены из пластика, что при использовании корпуса на твердой поверхности может повлечь за собой передачу некоторых вибрации. Я думал, что здесь Corsair применить более правильный подход и установит прорезиненные вариации.

Далее мы переходим к внутреннему осмотру Corsair Carbide SPEC-02.

Внутренний осмотр, Сборка, Выводы

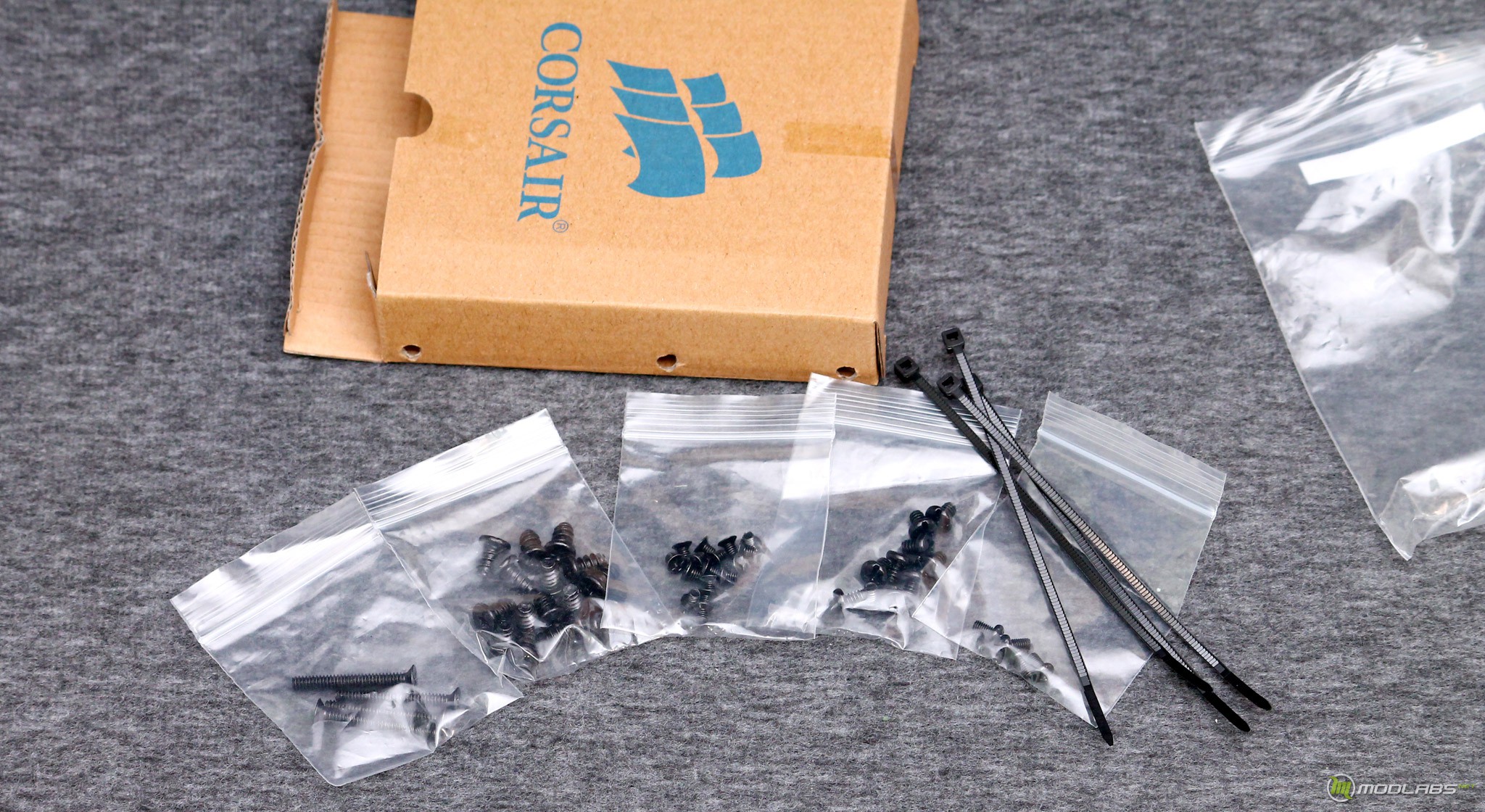

Открыв корпус, в корзине для установки накопителей, можно обнаружить небольшую коробочку, которая очень хорошо фиксируется в транспортном состоянии. В ней находится набор болтов для установки, несколько нейлоновых стяжек и руководство пользователя. Болты пронумерованы, разделены по типам и разложены в отдельные пакетики, что радует. Как и у других производителей нейлоновых стяжек хватает на самые простые фиксации.

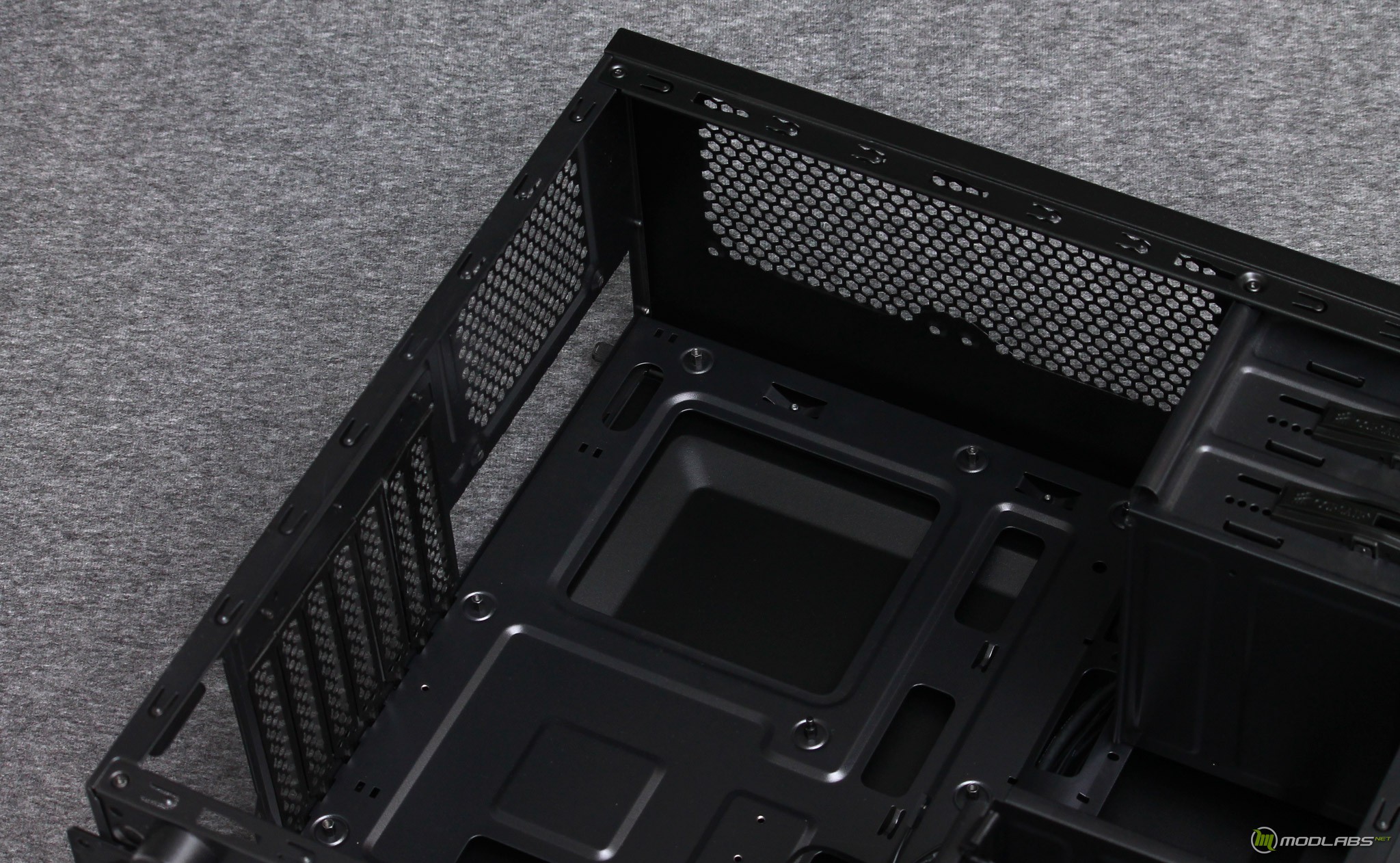

Внутренне устройство корпуса весьма стандартно: прямо расположенное место для материнской платы, блок питания в нижней части корпуса и раздельные стойки для накопителей и приводов. В Corsair SPEC-02 можно установить материнские платы форм-фактора Mini ITX, Micro ATX и ATX.

Вся рама корпуса и боковые стенки выполнены из холоднокатаной стали. Внутренней части мы можем наблюдать ранее упомянутые места для установки вентиляторов. По умолчанию в корпусе уже установлены стойки для фиксации материнской платы, одна из них выполнена по типу направляющей – удобная штука.

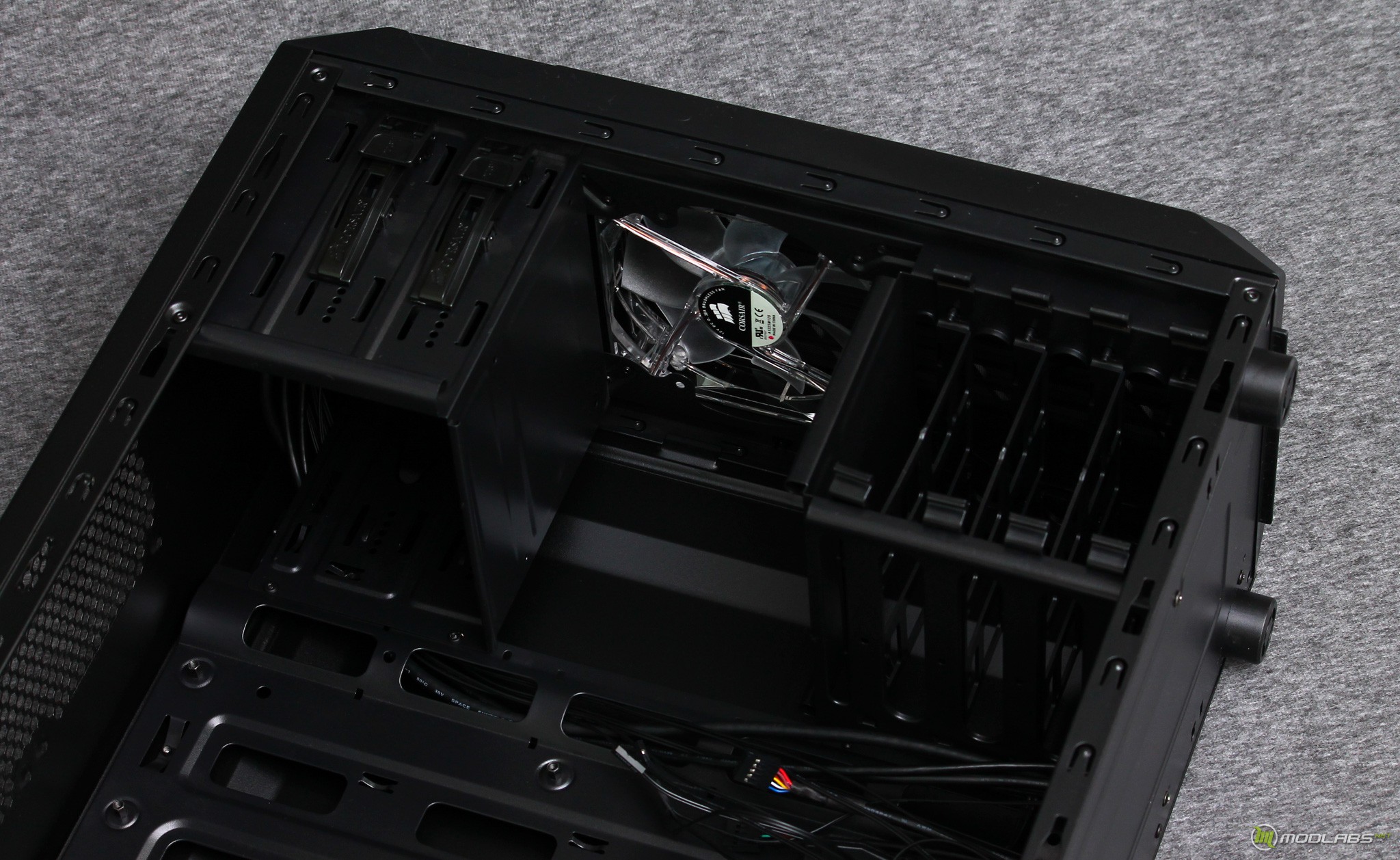

В разрезе между корзин для накопителей и приводов как раз виден предустановленный вентилятор от Corsair. В стандартной вариации данная область предназначена для установки одной, но очень длинной видеокарты.

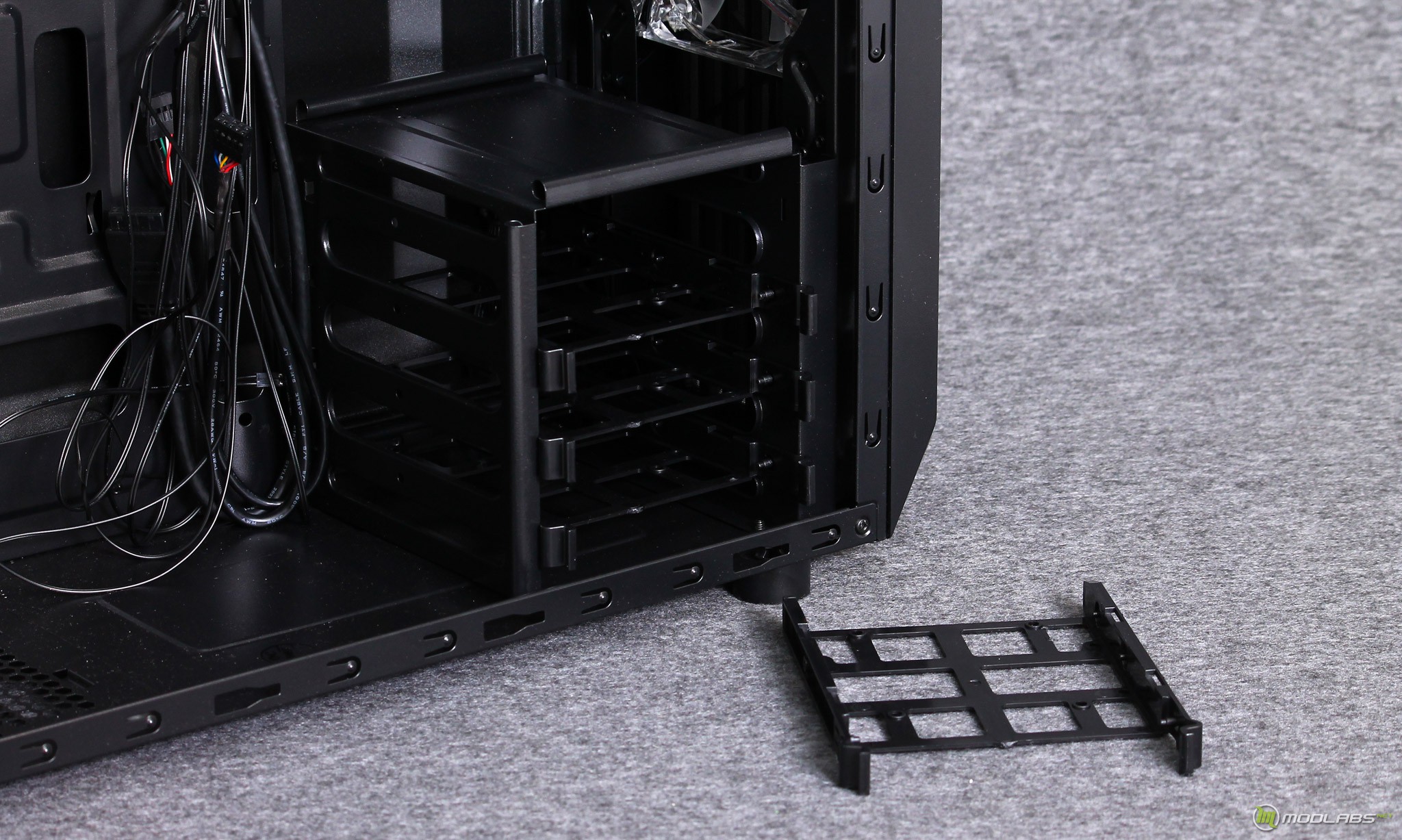

Накопители устанавливаются при помощи пластиковых салазок. Для 3,5 дюймовых вариаций установка не требует болтов, для 2,5 используются комплектные. Отметим, что пластиковая направляющая не столь массивная и без диска очень легко «играет», так же в ней не предусмотрены антивибрационные прокладки.

За поддоном материнской платы находится не слишком много места для кабелей, но оно расширяется при помощи боковой панели. Для вывода кабелей в основной отсек корпуса есть отверстия, примечательно, но они явно нацелены на использование нескольких видов материнских плат. Разделяющих резиновых направляющих здесь не обнаруживается. Здесь же есть небольшие «ушки» для фиксации проводов нейлоновыми стяжками. Кстати, отверстие для кабеля питания процессора предусматривает его прокладку заранее, до установки материнской платы, с ней оно полностью перекрывается.

Сборка системы

Итак, для установки мы использовали следующий перечень комплектующих:

• Процессор: Intel Core i5 6600K;
• Охлаждение процессора: Fractal Design Kelvin S24;
• Материнская плата: ASUS Maximus VIII Ranger;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Видеокарта: SAPPHIRE Tri-X R9 Fury;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

Процесс сборки прошел без каких-либо происшествий. Одним из самых главных пунктиков является заблаговременная прокладка кабеля питания процессора и момент фиксации материнской платы с его подключением. Далее вопросов не возникает, все элементы хорошо фиксируются к раме SPEC-02, никак не прогибая ее. Провода аккуратно прокладываются через имеющиеся отверстия, которые в итоговой сборке кажутся даже немного избыточными (пользователь видит большую область задней панели).

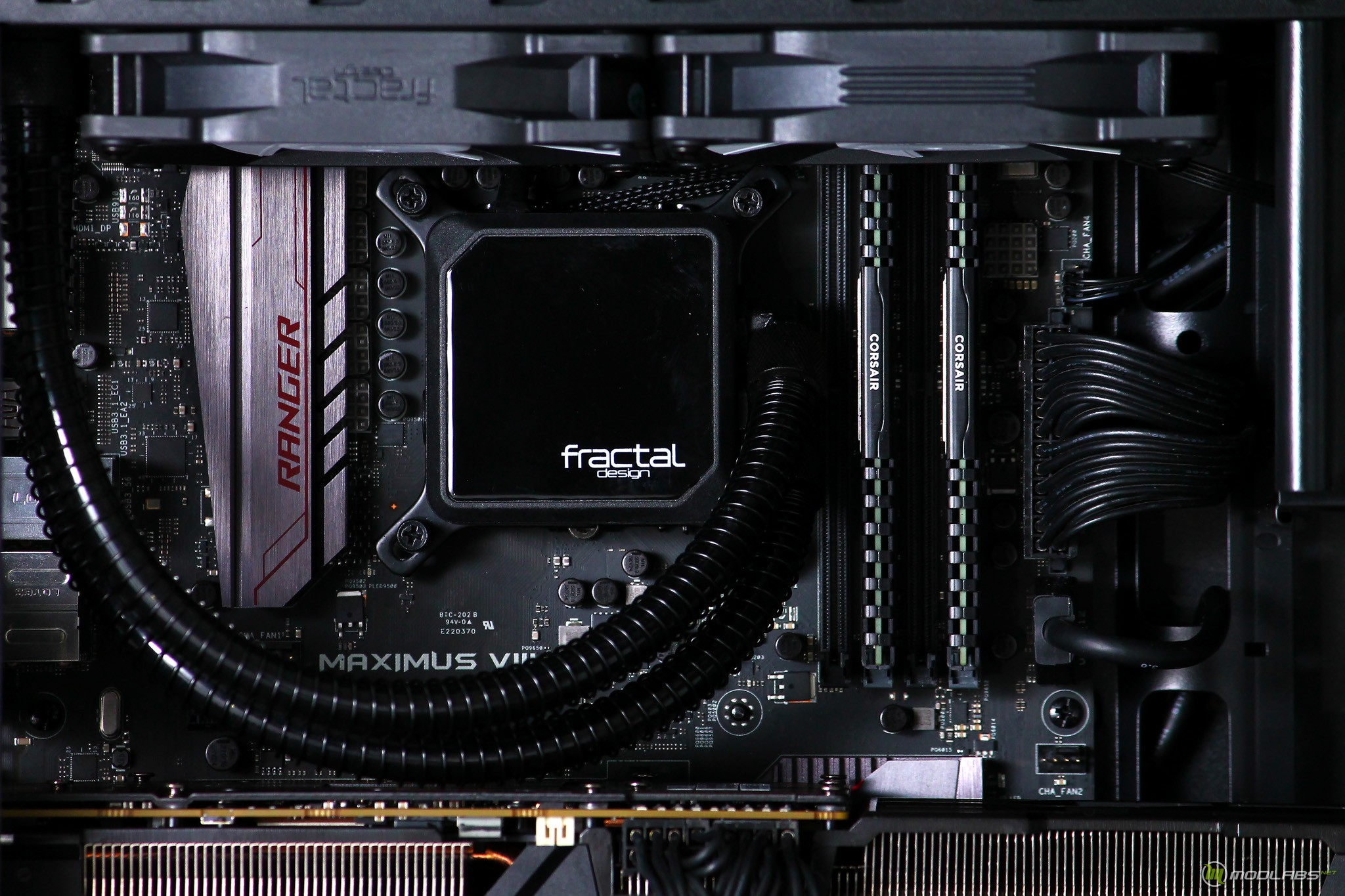

Система водяного охлаждения с 240-мм радиатором уместилась в корпусе с минимальными зазорами. Демонтировать корзину с накопителями, для установки радиатора на лицевой панели не пришлось. Но это всегда возможно сделать для радиатора видеокарты, например.

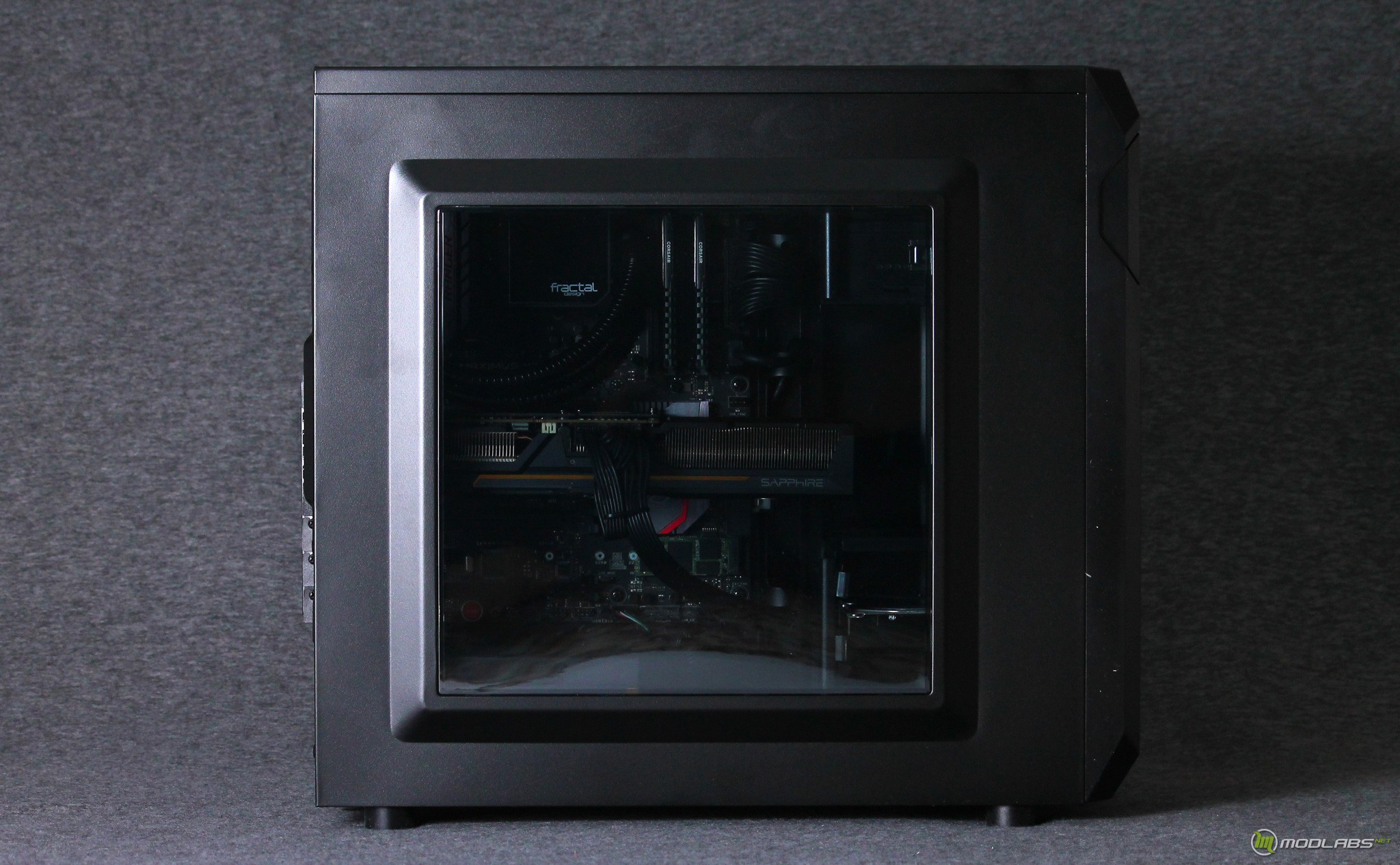

Смотровое окно открывает доступ почти на всю систему, даже корзина накопителей и та засветилась, поэтому при правильном подходе можно организовать подсветку в лучших традициях.

К слову о подсветке, по умолчанию установленный вентилятор подсвечивает блоки лицевой панели красным светом, аналогичная гамма замечена и на грани клавиш управления.

Наверное на этом пункте мы перейдем к подведению итогов.

Резюмируем

На момент публикации материала, в столичном регионе за Corsair Carbide Series SPEC-02 просили порядка 4200 рублей. Как и всегда мы можем взглянуть на эту цену с нескольких сторон. Безусловно, SPEC-02 относится к дивизиону самых доступных корпусов производителя, например, за топовый Graphite 780T нужно отдать уже 16000 рублей. На его фоне по соотношению цена/качество SPEC-02 выглядит просто замечательно, особенно на текущий момент.

В пределах своих прямых «одногруппников» Corsair SPEC-02 может похвастаться продуманным исполнением, отсутствием каких-либо неточностей или недочётов. Видно что производитель применил имеющийся опыт и смог представить доступный вариант, в котором попросту удобно собрать систему с хорошим перечнем комплектующих и охлаждением. Возможность установки радиаторов жидкостных систем очень порадовала – это не всегда удавалось у аналогов.

Однако, отметим, что Corsair SPEC-02 можно назвать классическим вариантом исполнения корпуса, в нем нет некоторых фишек нашего времени: перегородки для кабелей, отдельная область блока питания, корзины для SSD дисков на задней панели материнской платы. Возможно, сейчас я перечислил пункты более дорогих решений, но мы же говорим о самых лучших вариантах ;).
