Введение, Внешний осмотр

Мы уже знакомились с несколькими вариациями корпусов  от компании GMC. При этом GMC применяла различный подход к их реализации, так у каждого находились свои слабые и сильные стороны.

Сегодня к нам на тестирование попал новенький вариант GMC T360 визуально он обладает интересным дизайном и заявляет несколько весьма нужных позиций с точки зрения характеристик. Предлагаю познакомиться с новинкой и узнать, чего в ней будет больше плюсов или минусов.

Внешний осмотр

GMC T360 поставляется в обычной упаковке, на ней есть перечень всей необходимой информации и ручки для переноски. Внутри корпус фиксируется двумя направляющими и обернут в отдельный пакет. В общем с поставкой все нормально, опустим иные подробности этого пункта и перейдем сразу к корпусу.

T360 выполнен в полноразмерном форм-факторе Midi Tower, от сюда мы получаем следующие габариты 180х475х460 миллиметров (большая гранью является высота). В строении применяются поверхности из матового пластика, плавные переходы и сточенные углы, а наиболее примечательна лицевая панель. Но давайте поговорим обо все по порядку.

Правая боковая панель корпуса имеет смотровое окно достаточно больших габаритов, пользователю предоставляется вид почти на всю систему. При этом в центральной области наблюдается небольшое возвышение, которое выполняет как декоративную функцию, так и позволяет устанавливать системы охлаждения немного больших размеров. Металлические части корпуса выполнены из холоднокатаной стали толщиной приблизительно 0.6 миллиметров.

Левая боковая панель так же выполнена с небольшой выемкой, но в этом случае функциональной частью является дополнительное место для укладки кабелей. Замечу, что возвышение выполняется более в дизайнерском подходе, нежели функциональном. На текущий момент, согласно сайту производителя, на рынке доступна одна цветовая вариация GMC T360 – черная.

А вот и лицевая панель, наверное, именно она является отличительно особенностью и визитной карточкой данной модельки. Она пластиковая и по всей поверхности выполнена из небольших ромбов. Они расположены вертикально.

В верхней части расположен небольшой блок управления. Здесь нашлось место для двух аудио портов, двух USB-разъемов различных поколений и опять же двух ручек реобаса для управления вентиляторами. Все элементы блока распложаются симметрично и выглядят очень опрятно.

При необходимости блок передней панели можно демонтировать. Он крепится к каркасу корпуса при помощи нескольких пластиковых направляющих, болты в этом случае не применяются. После снятия крышки мы получаем доступ к двум 120 мм вентиляторам от GMC, они выполнены из прозрачного пластика и имеют белую подсветку.

Верхняя панель разделена на несколько областей. За первой сетчатой решеткой кроется еще парочка вентиляторов, а вот вторая область выполнена из слегка тонированной пластиковой крышки, к которой у меня есть несколько вопросов :). Замечу, что боковые грани выполнены переходом под 45 градусов, как по мне, смотрятся они достаточно интересно и не привычно.

Здесь же, в начале верхней крышки есть клавиши включения и перезагрузки, пара светодиодных блоков для индикации включения и загрузки накопителя.

Крышка легко снимается, она в принципе никак не фиксируется к верхней панели корпуса. Под крышкой находится небольшой отсек с одним разъемом USB. По сути это порт только для зарядки устройств, он подключается к блоку питания через MOLEX-разъем. Такой подход позволяет повысить максимально выдаваемый ток (по сравнению с обычным USB), для более быстрой зарядки. Но как по мне, разъем можно было бы и совместить с функциональным USB-портом. Крышка позволяет сделать панель корпуса монолитной, жаль нет ее крепления и какой-нибудь мягкой подложки для устройств.

Верхняя панель крепится и снимается по аналогии с лицевой панелью. Под ней кроются еще два 120 мм вентилятора, которые работают на вытяжку. Здесь же мы можем увидеть несколько функциональных окон в раме, они пригодятся при сборке и более старательной укладке проводов.

Обратная сторона техническая и не слишком отличается от ранее рассмотренных вариантов GMC корпусов. Место для блока питания находится в нижней части, дальше идут семь слотов расширения, область для заглушки материнской платы, выход 120 мм вентилятора и пара технических отверстий для шлангов системы охлаждения. Подметим, что планка винтового крепления устройств в слотах расширения закрывается отдельной пластиковой крышкой, а установленные заглушки одноразовые.

Нижняя панель корпуса может похвастаться наличием перфорации для вентилятора блока питания, на ней установлен небольшой пылевой фильтр. Он вставляется в предусмотренные пазы и выполнен на пластиковой рамке. В качестве ножек выступает пара массивных пластиковых платформ. Они немного приподнимают корпус над поверхностью установки, прорезиненных материалов здесь нет.

Далее мы переходим к внутреннему осмотру Т360.

Внутренний осмотр, Сборка, Выводы

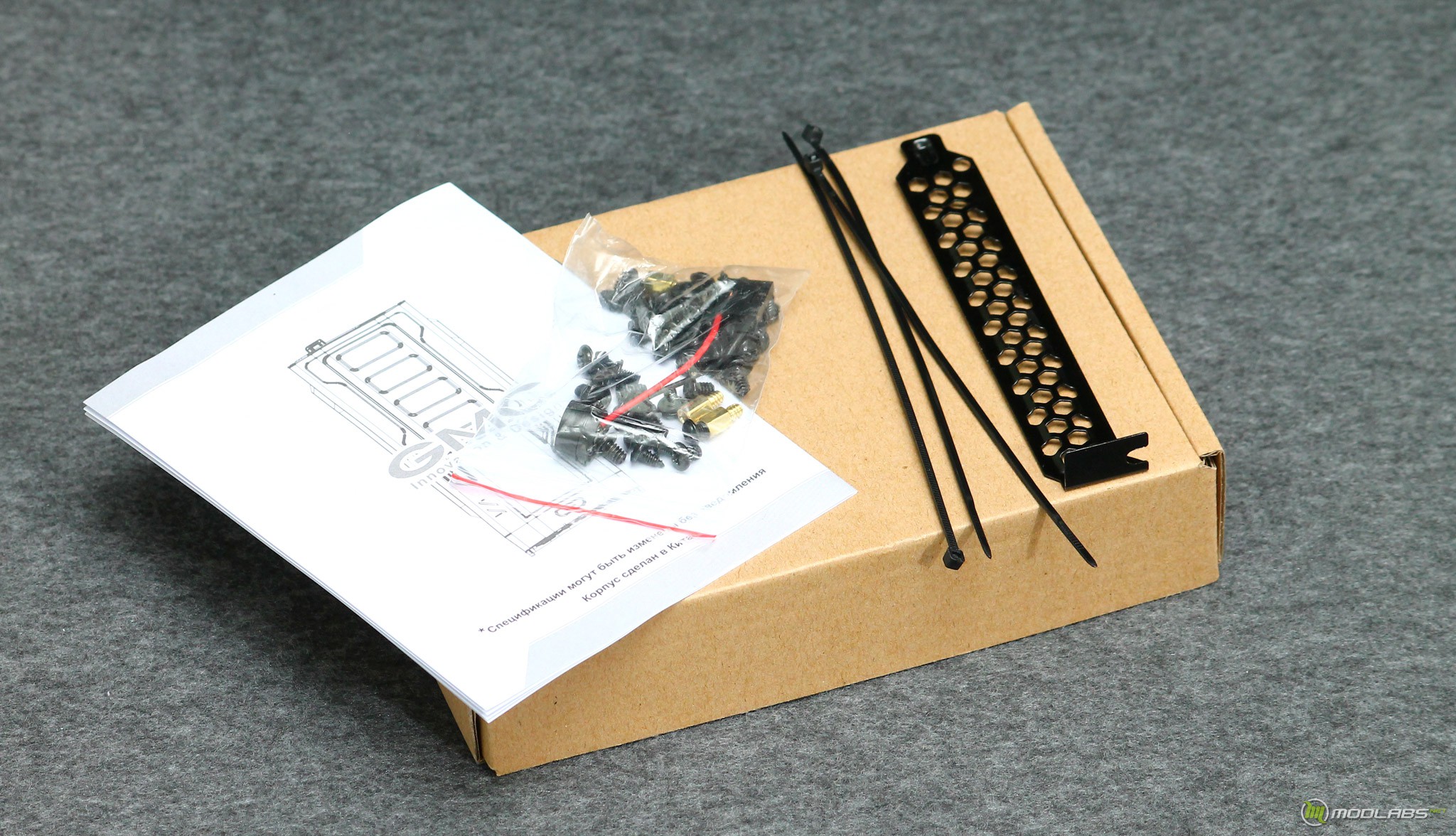

В нутрии корпуса обнаруживается бокс с небольшой инструкцией пользователя, набором болтов, динамиком, несколькими стяжками и одной многоразовой заглушкой. В целом для сборки все в наличии, но стяжек могло бы быть и побольше ;). Да и только одна заглушка, при учете того что остальные одноразовые не самый интересный подход.

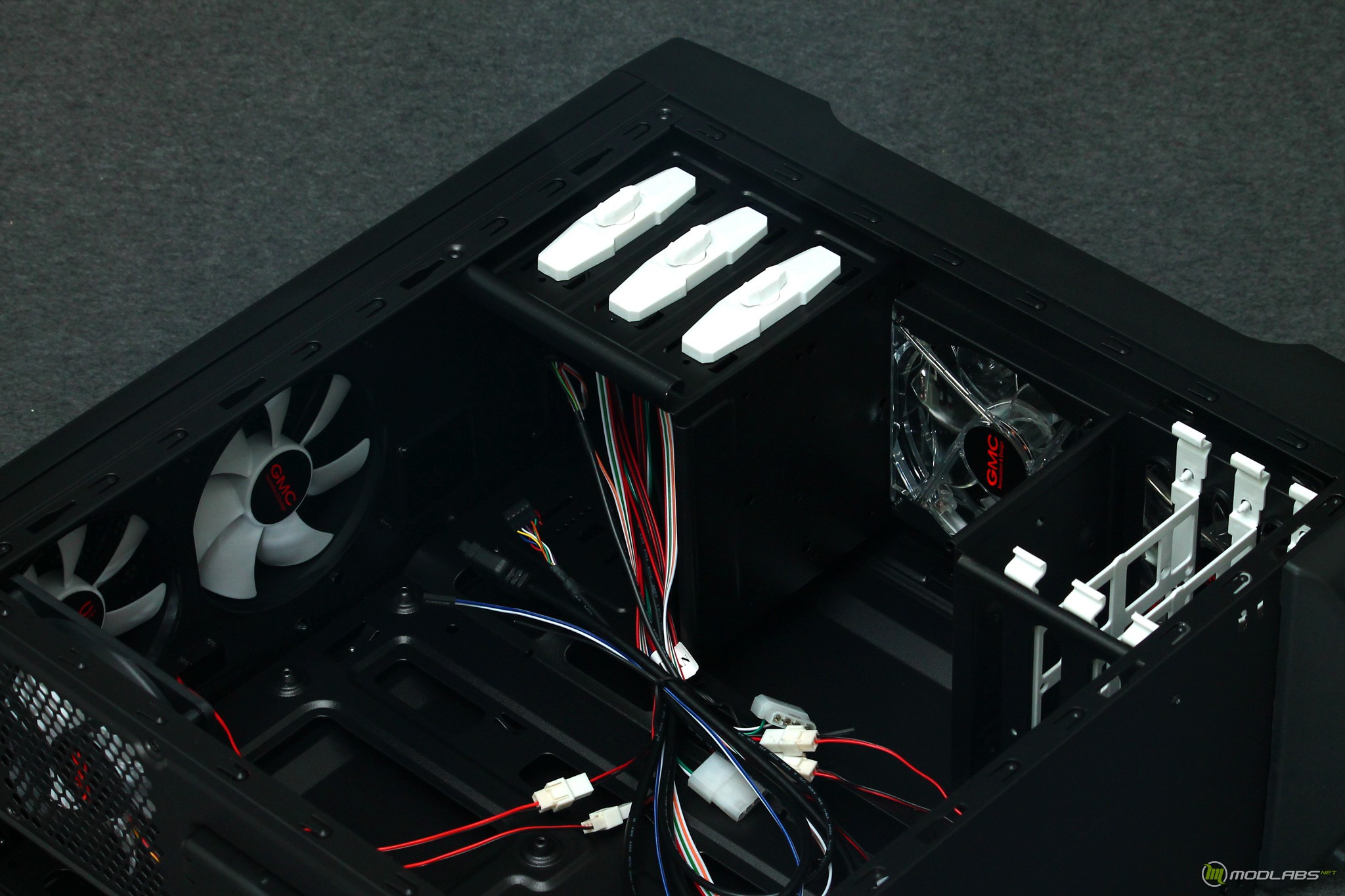

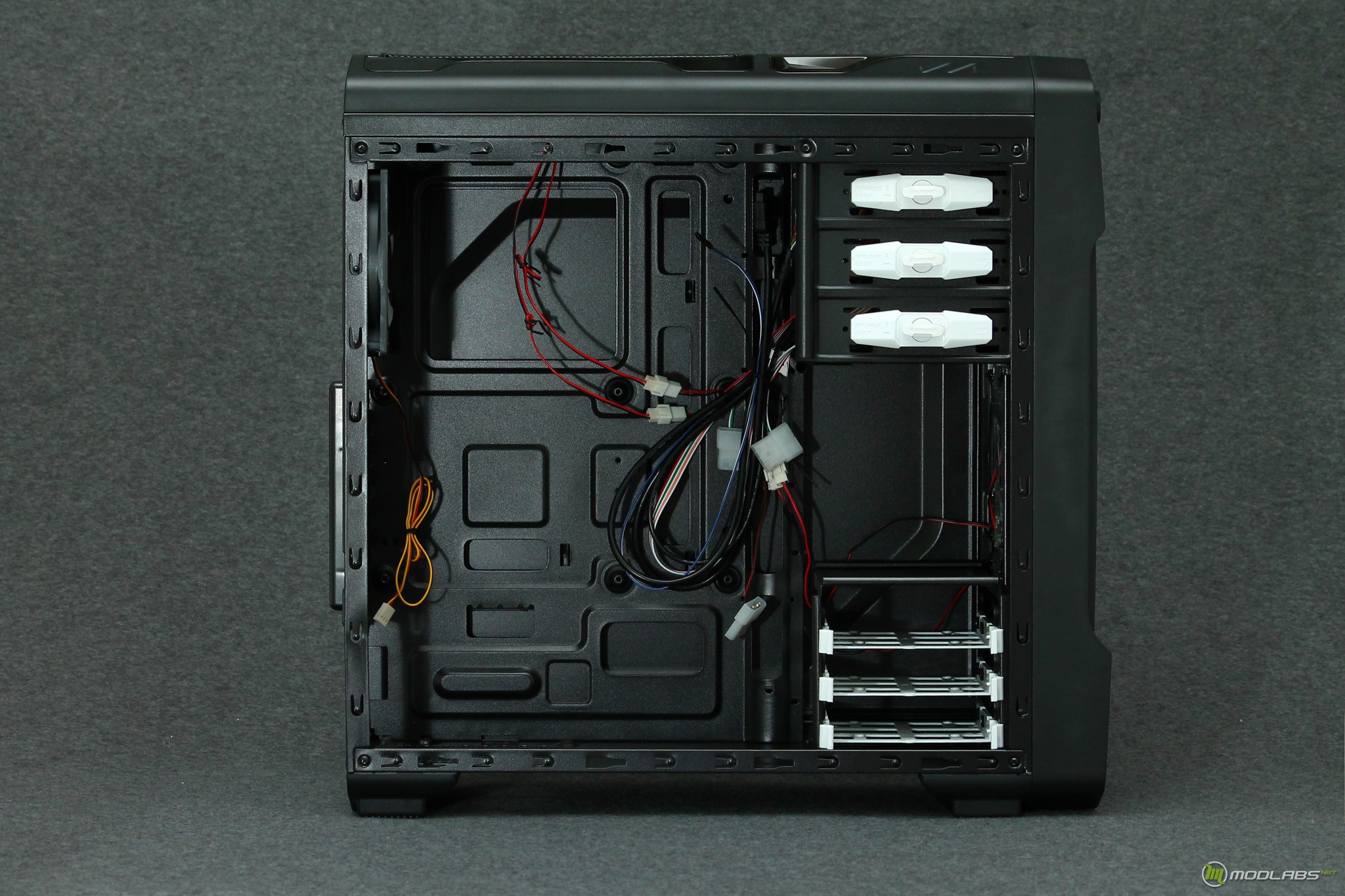

Внутри GMC T360 не преподносит каких-либо сюрпризов, расположение элементов стандартное. Внутренняя часть так же выкрашена в черный цвет, пластиковые элементы и крыльчатки кулеров белые, классическое сочетание. Корпус рассчитан на материнские платы форм-фактора ATX, microATX или даже Mini-ITX, для их фиксации предусмотрены выпуклые стойки.

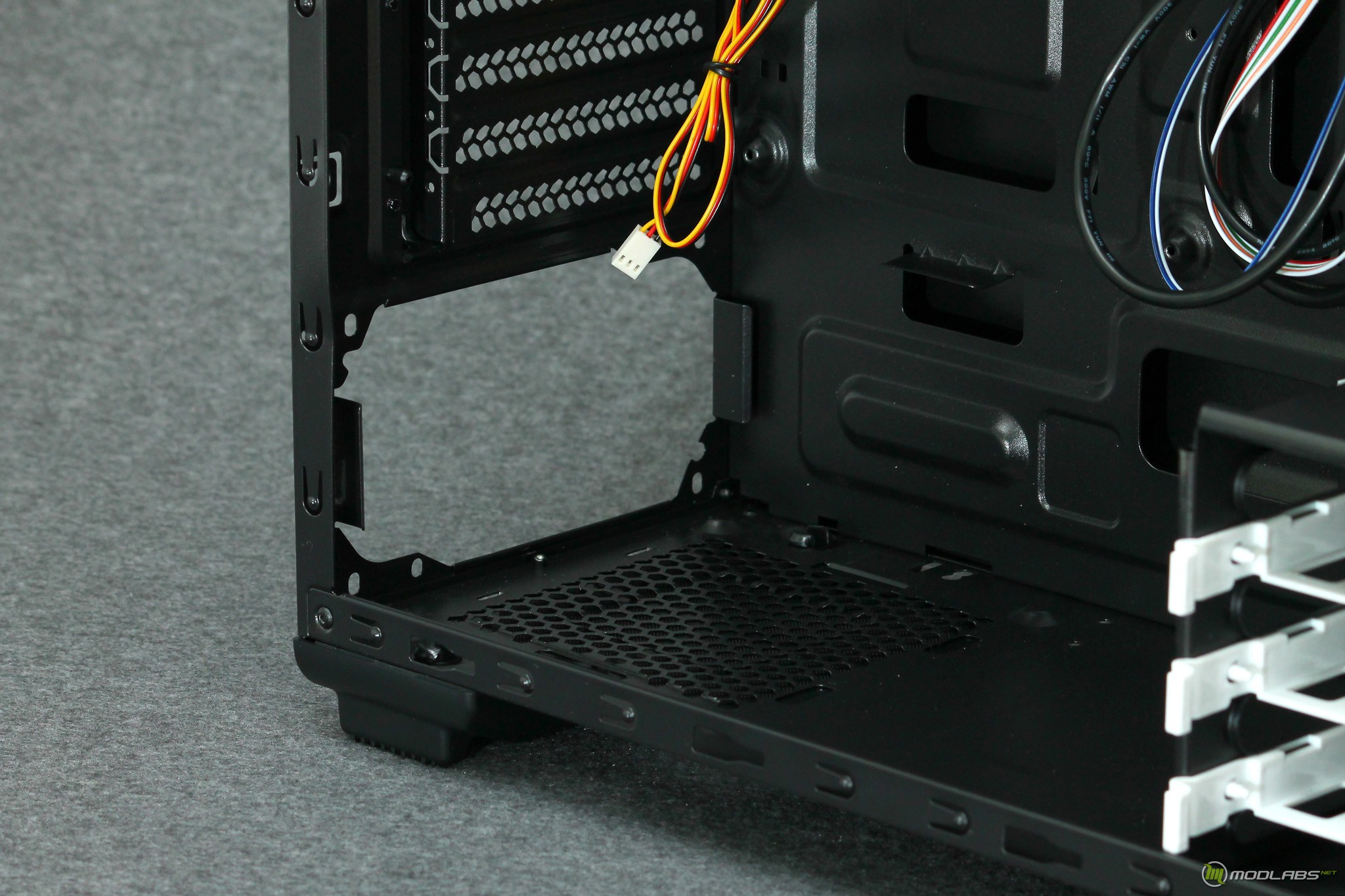

Место для блока питания находится в нижней части корпуса, заметим, что между ним и предполагаемой границей материнской платы есть совсем небольшой запас места.

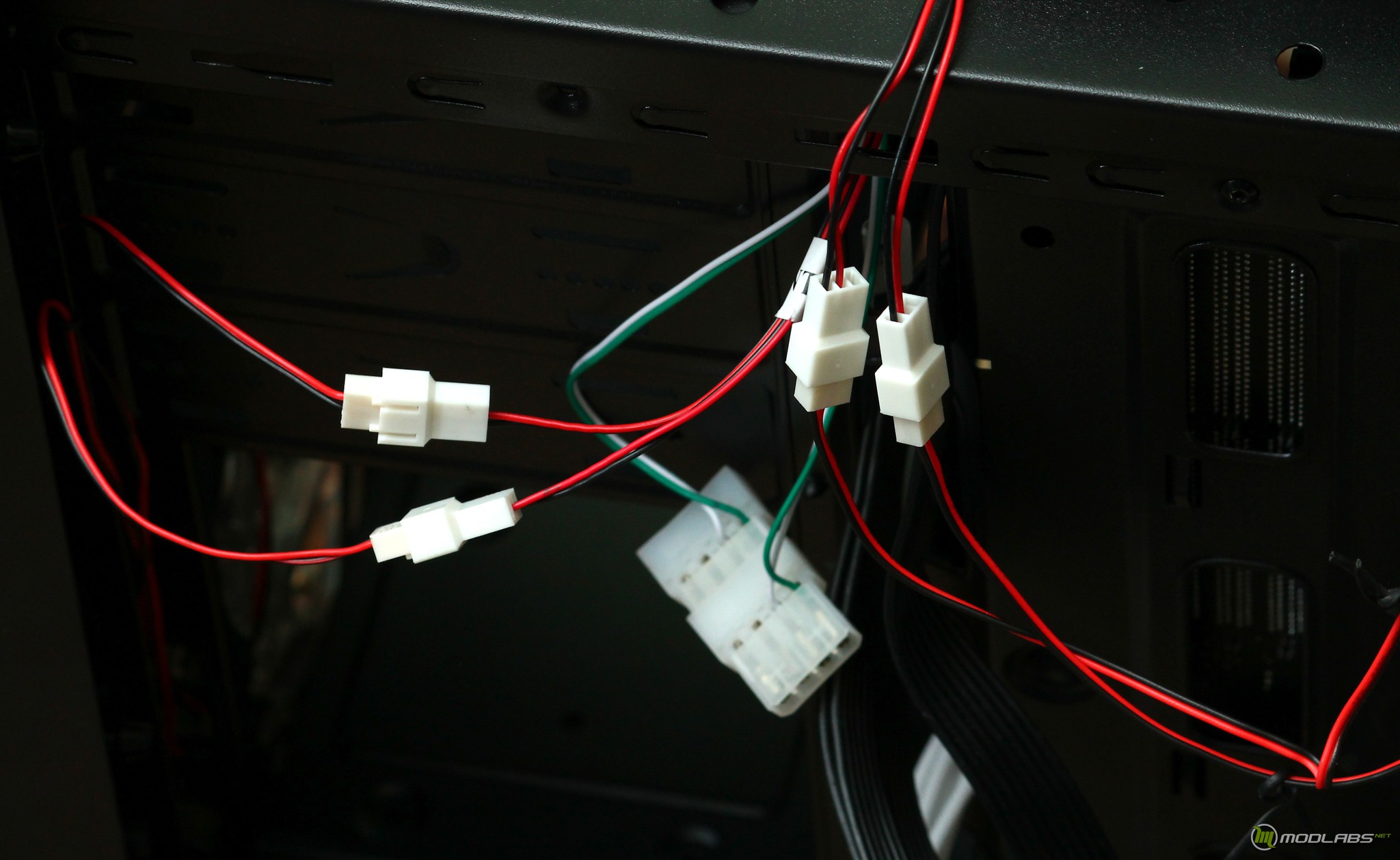

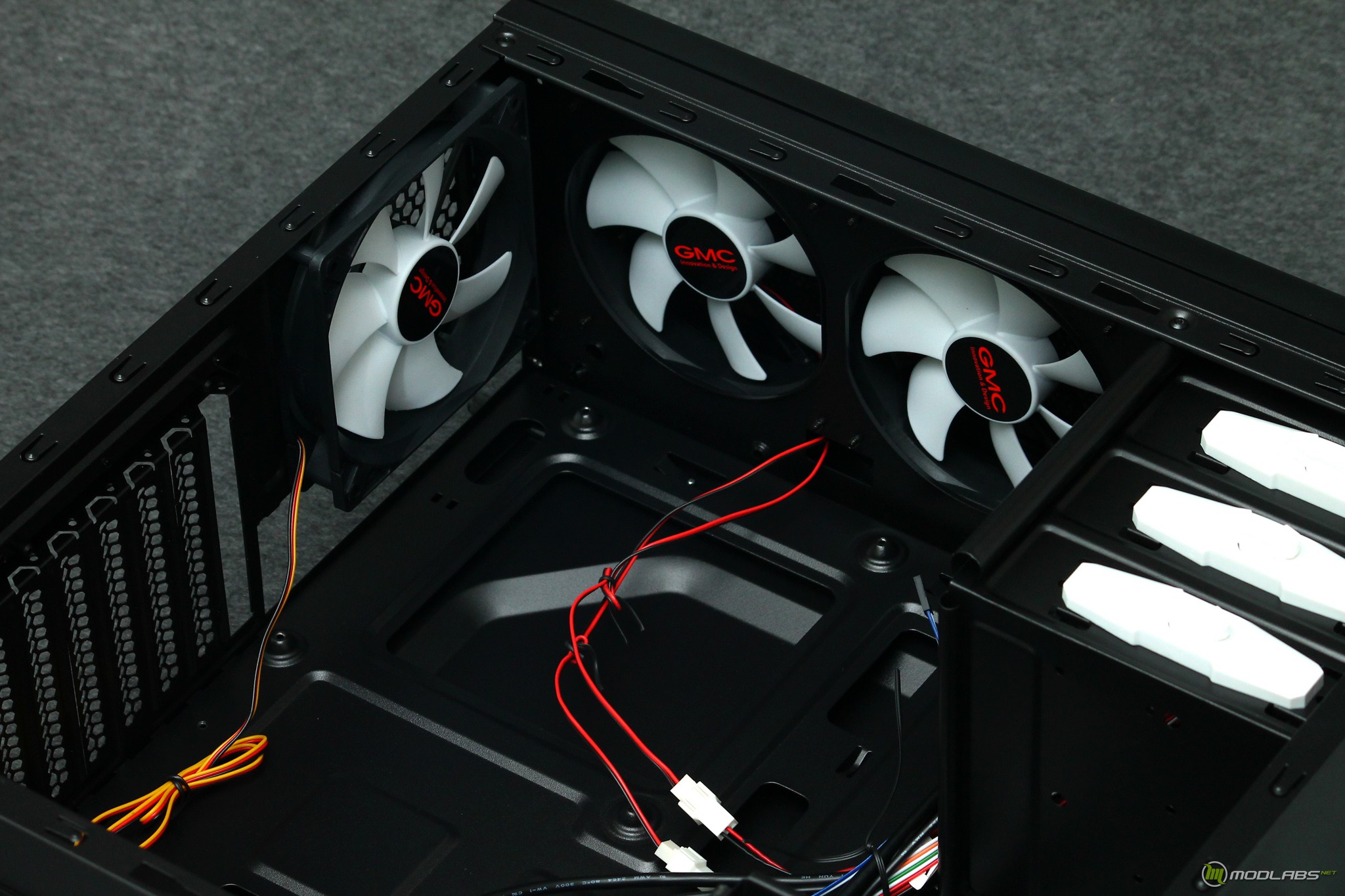

Если за нагнетание воздуха в корпус отвечает пара вентиляторов на лицевой панели корпуса, то за выдув есть три 120ки с белой крыльчаткой. Каких-либо опознавательных знаков, кроме наименования компании GMC на них не обнаруживается. Те два, что установлены на верхней панели подключаются к штатному реобасу, третий имеет 3-pin разъем для подключения к материнской плате. В части процессорного охлаждения заявлена поддержка радиаторов высотой в 150 миллиметров, стендовый Noctua NH-D15S уместился нормально.

GMC T360 позволяет установить до трех 5.25-дюймовых устройства. Они фиксируются пластиковыми механизмами. Прокручивать что-либо болтами нет необходимости.

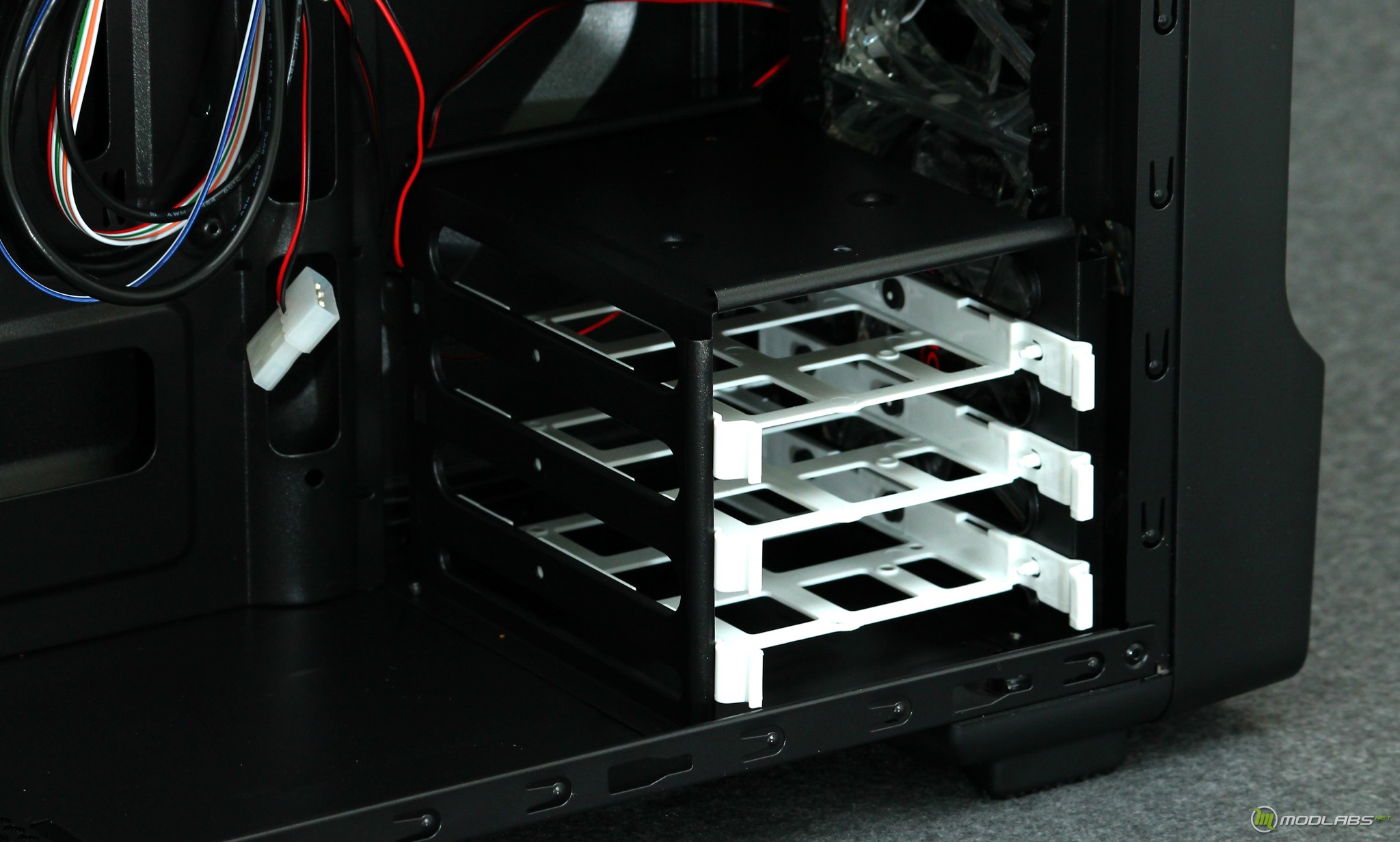

Накопителей можно установить тоже до трех штук. Для этого есть не съёмный блок в нижней части корпуса. Установка происходит при помощи салазок из белого пластика. Можно устанавливать как 3.5, так и 2.5-дюймовые накопители. Для вторых потребуется использование комплектных болтов. Благодаря промежутку между блоком 5.25-дюймовых устройства и накопителями, поддерживаемая длина видеокарт увеличивается до 410 миллиметров.

Собираем систему

Для сборки системы мы использовали следующие комплектующие:

• Процессор: Intel Core i5 6600K;
• Видеокарта: Sapphire Nitro R7 360 2G D5;
• Система охлаждения: Noctua NH-D15S;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В целом сборка прошла успешно! Но в ходе нее было выявлено несколько нюансов. Первый из них заключается в том, что как казалось цельный реобас по сути выполнен из двух одинаковых половинок, а это потребует пары MOLEX-разъемов.

В корпусе, конечно же, есть место для прокладки кабеля питания процессора, но оно находится рядом с областью I/O-панели. Как мне кажется, даже с компактной материнской платой использовать его не удастся. Поэтому приходится «прокидывать» кабель поверх. Далее, хотел я установить AIO-систему водяного охлаждения, но корпус не вместил двухсекционный радиатор, 120’ку на заднюю панель еще можно расположить, но двушка не влезла.

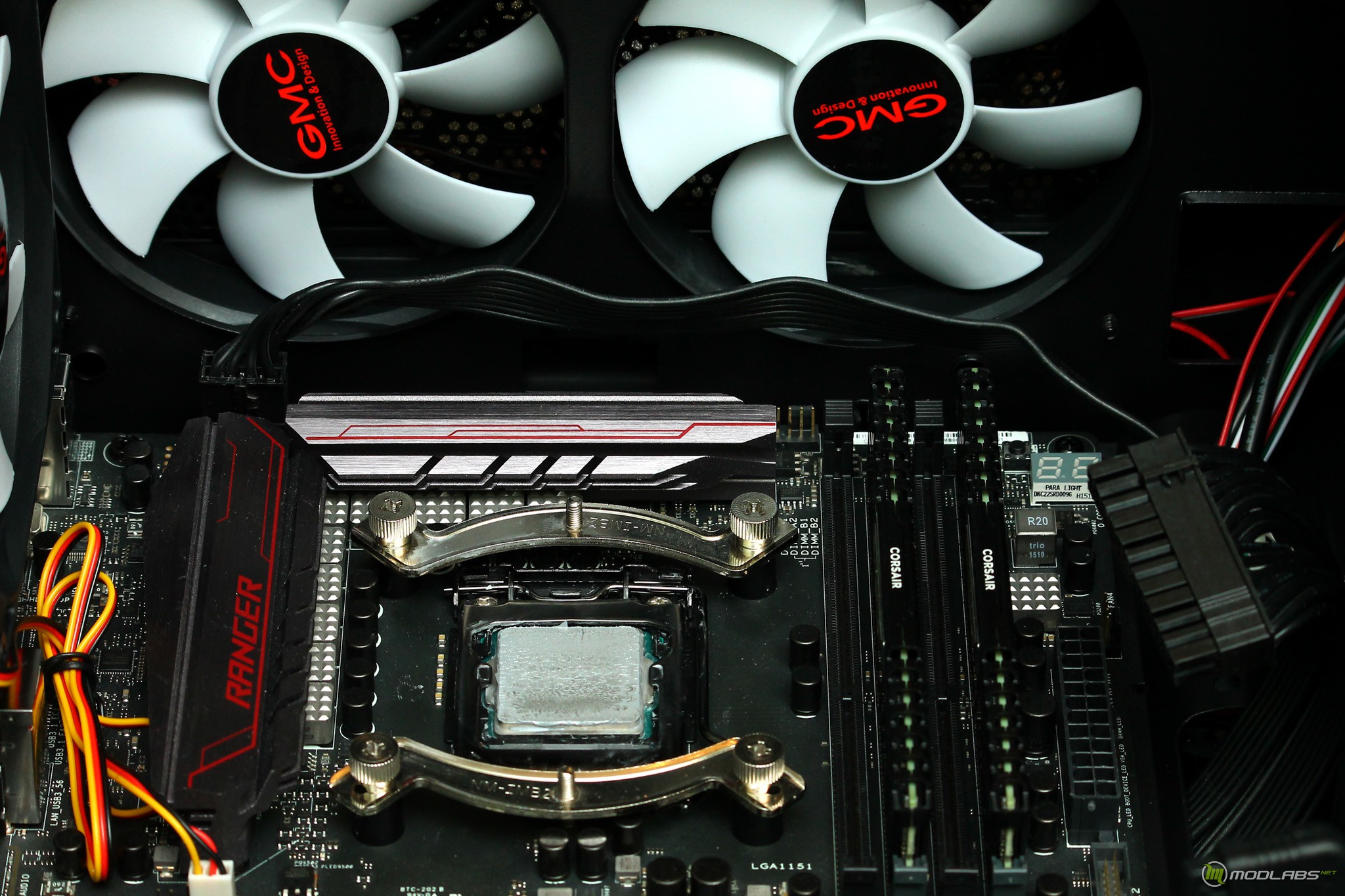

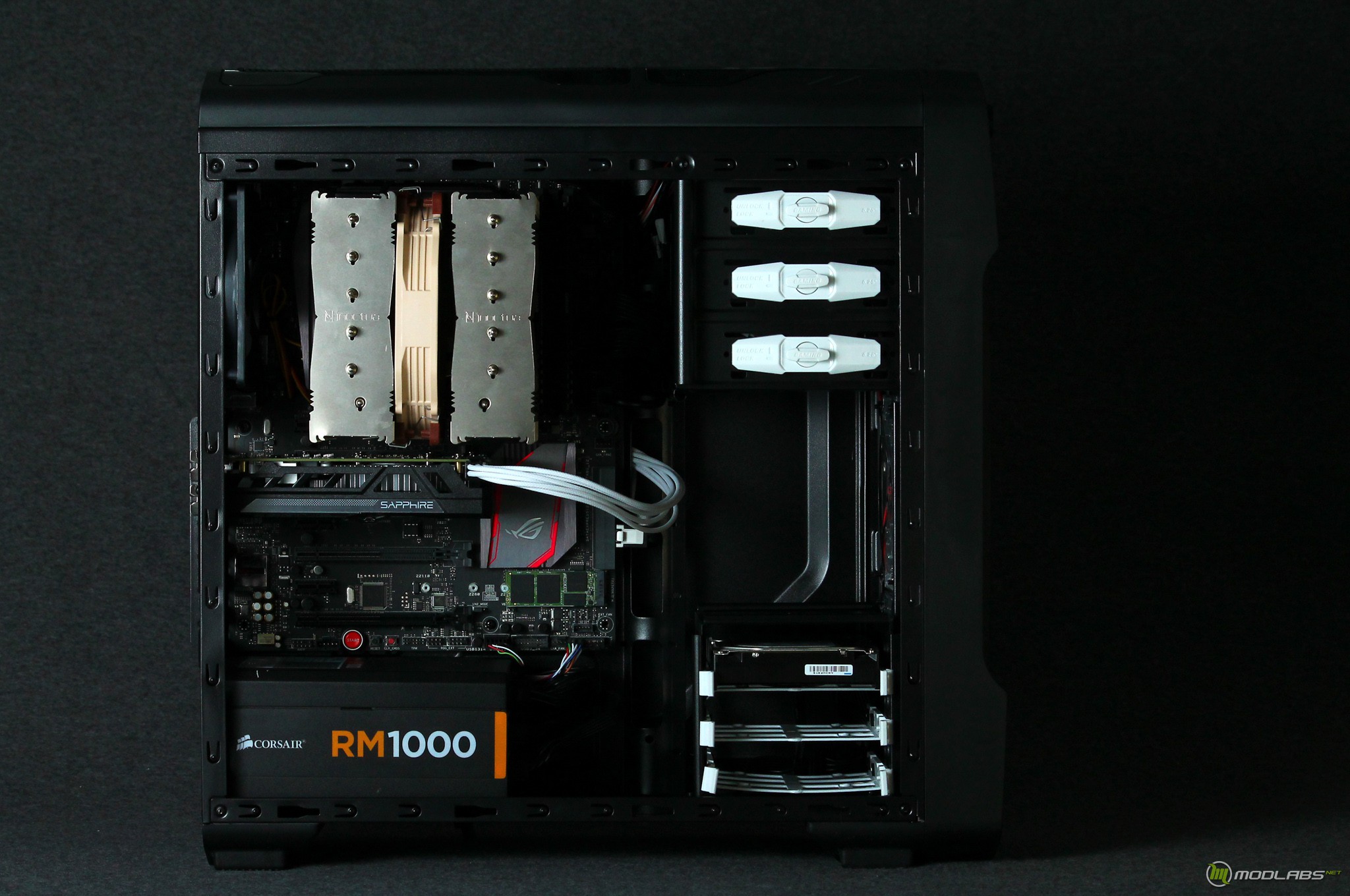

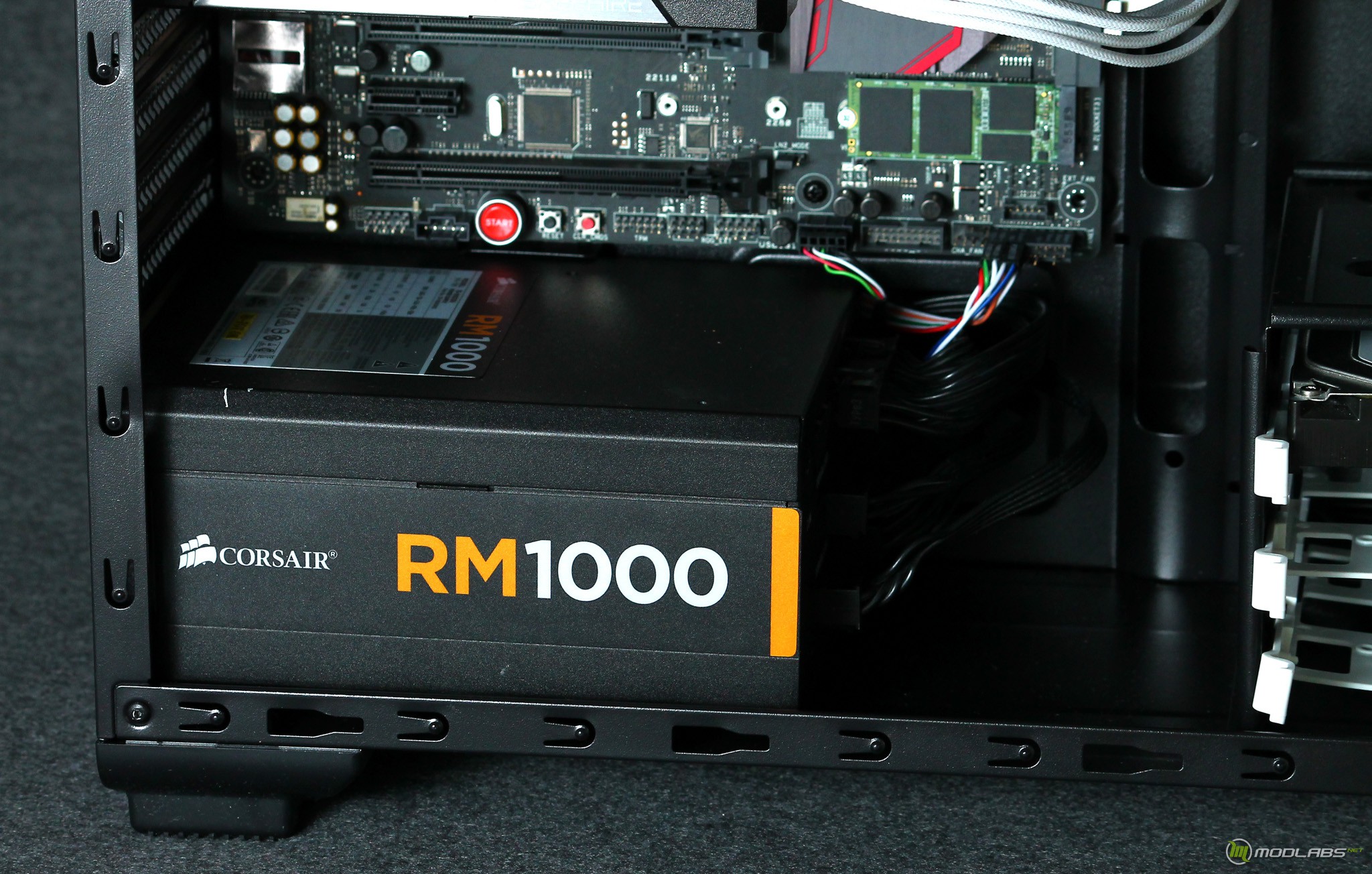

В итоговом виде система выглядела следующим образом. Для подключения питания к видеокарте удалось использовать белый удлинитель от Gelid, он пришелся как нельзя кстати.

Провода блока питания хорошо уходили в бок и прятались за областью материнской платы. Боковая стойка от материнской платы позволяла аккуратно и самое главное в нужном месте выводить концевики. Конечно, область между накопителями и 5.25 устройствами тоже можно было отгородить, а то в этом месте приходится внимательнее прятать ответвления.

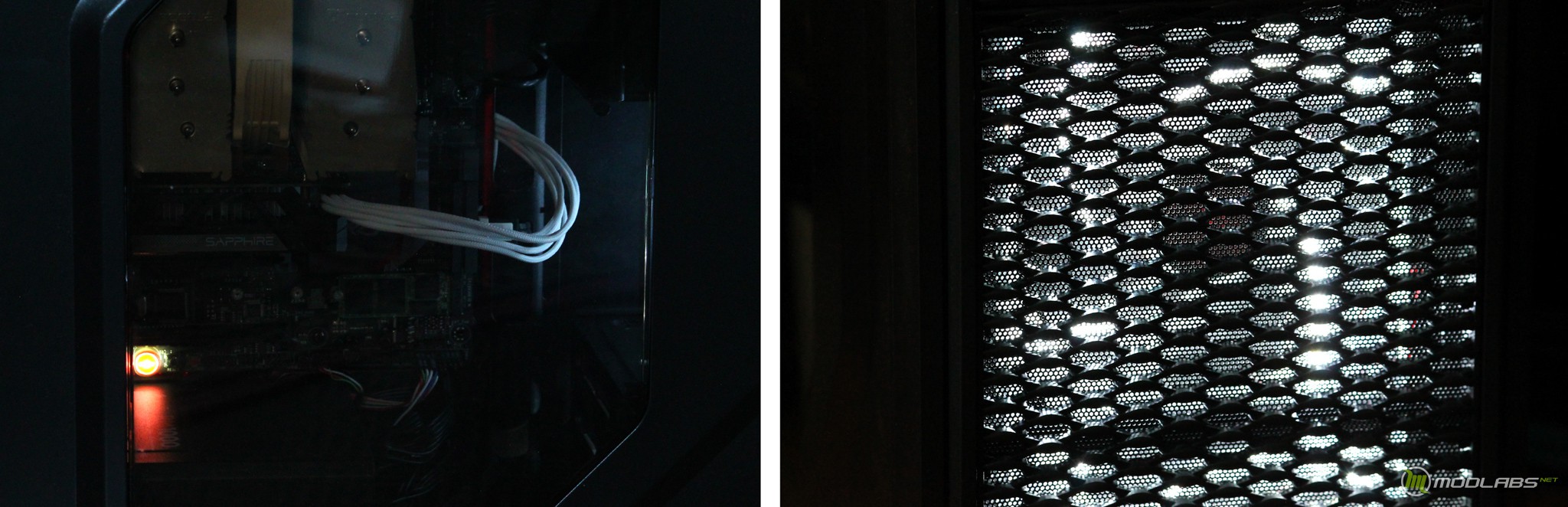

После включения белая подсветка передних вентиляторов немного подсвечивает систему, да и сами они смотрится отлично. Правда при уменьшении оборотов подсветка так же реагирует, но это ситуация достаточно стандартная. Кстати, если вентиляторы с белой крыльчаткой почти не слышны даже на максимальных оборотах, то вот передние имеют небольшой характерный звук мотора, который в тихой системе сразу дает о себе знать. Радует, что реобас обладает функцией полного отключения вентиляторов – порой очень нужная штука.

Резюмируем

Начнём с оглашения цены. На момент публикации материала в столичной рознице за GMC T360 просили порядка 4200 рублей. Признать честно, цена адекватная. T360 обладает хорошим строением, имеет достаточную прочность, все поверхности обработаны добротно, да и явных ляпов во время сборки не обнаружилось.

К несомненным плюса можно отнести наличие реобаса, целой группировки вентиляторов, интересный и не самый стандартный дизайн. Однако, есть и некоторые моменты, в которых GMC еще не проявили показателей мастерства: пластиковые ножки, раздельные USB на передней панели, промашка с разъемом для кабеля питания, мягкая подложка для телефона, а количество рабочих заглушек и вовсе вызывает улыбку. Хотя, T360 оказывается явным шагом вперед, относительно своих предшественников.

В общем GMC T360 хорош. Но имеет массу именитых конкурентов в своем ценовом диапазоне, с некоторыми из них мы уже знакомились. А с некоторыми познакомимся в самое ближайшее время.

Введение, Внешний осмотр

Хоть и с опозданием, но этот обзор выходит, и хочу заметить, что даже спустя год этому корпусу не появилось достойной альтернативы. И думаю не появится, так как любой подобный противник будет повторением, а не новинкой. Сегодня я расскажу вам о своём знакомстве с одним из самых удивительных корпусов форм-фактора microiTX, Corsair Graphite Series 380T.

Нужно отдать должное инженерам компании, которые явно с энтузиазмом подошли к созданию данной модели. Так как эта переносная коробочка с космическим дизайном имеет неплохие возможности расширения, при очень эффектном внешнем виде. Думаю, пора рассмотреть и рассказать подробно о сегодняшнем герое Corsair Graphite Series 380T White.

Упаковка и комплектация

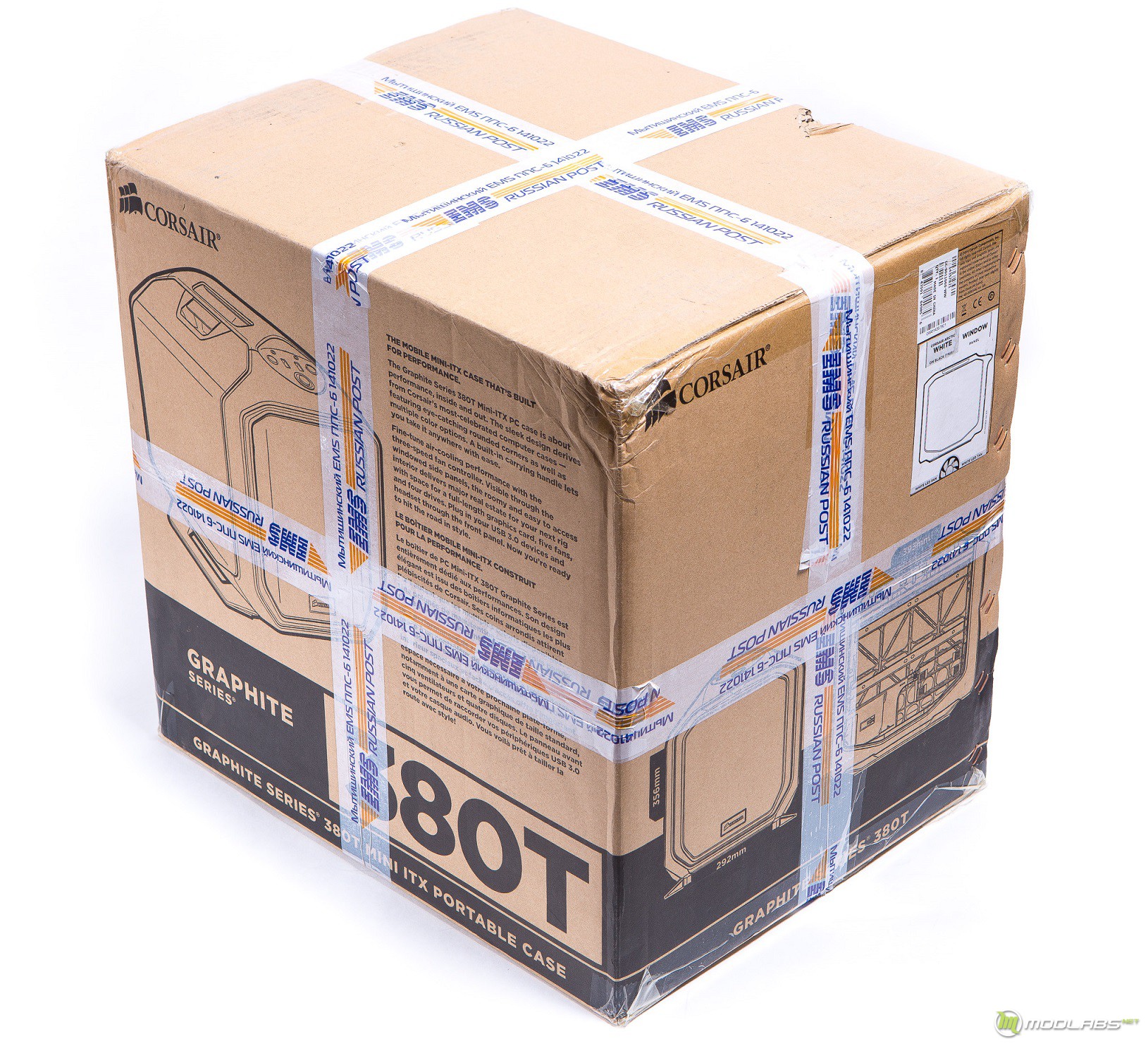

Поставляется корпус в небольшой картонной коробке с обилием информации. Правда коробка с тестовым экземпляром стала жертвой скотча транспортной компании и приобрела несколько не пристойный внешний вид. Поэтому раздел упаковка не будет насыщен её фотографиями.

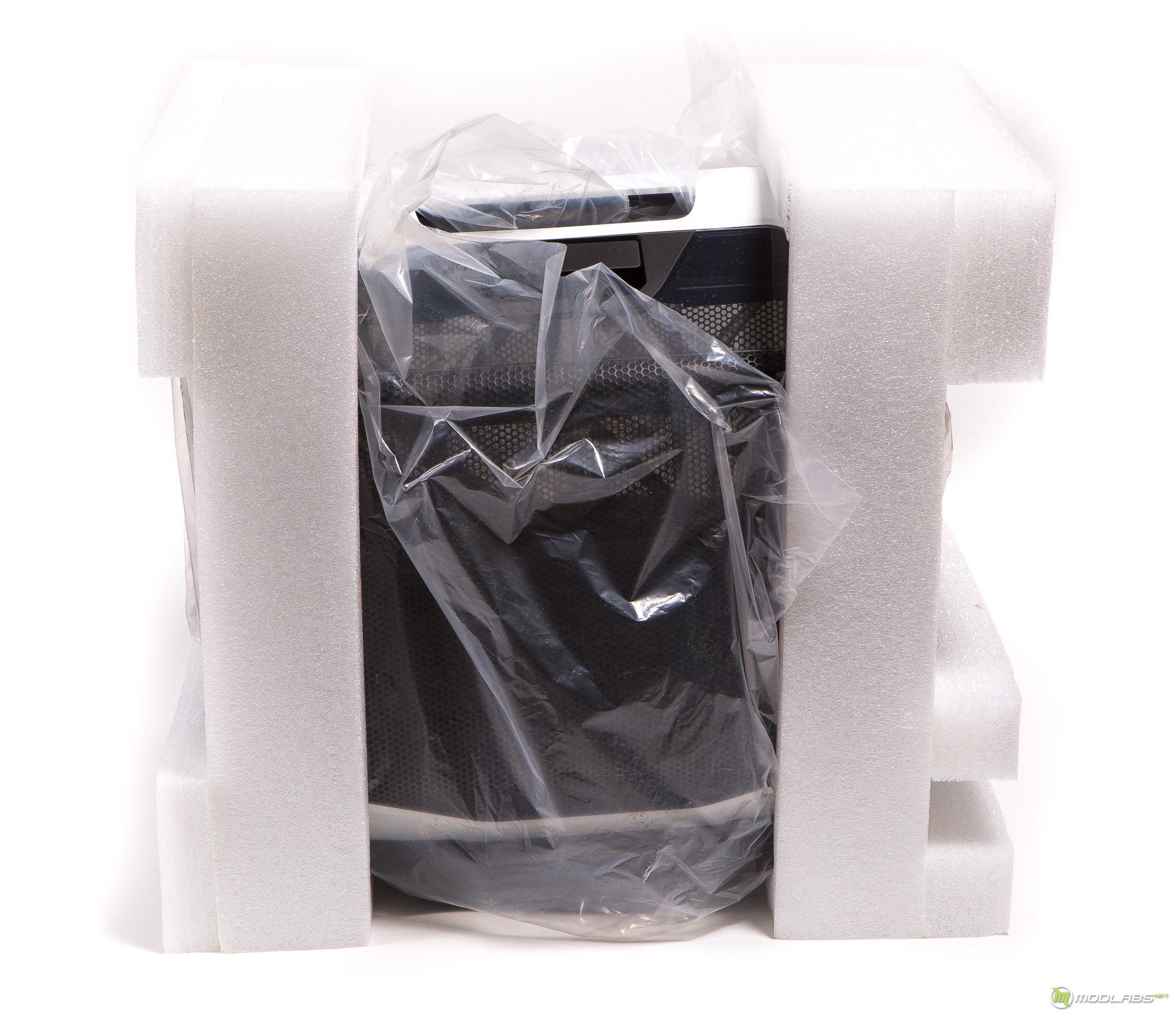

Корпус надёжно защищен от повреждений, что должно сохранить его в процессе транспортировки.

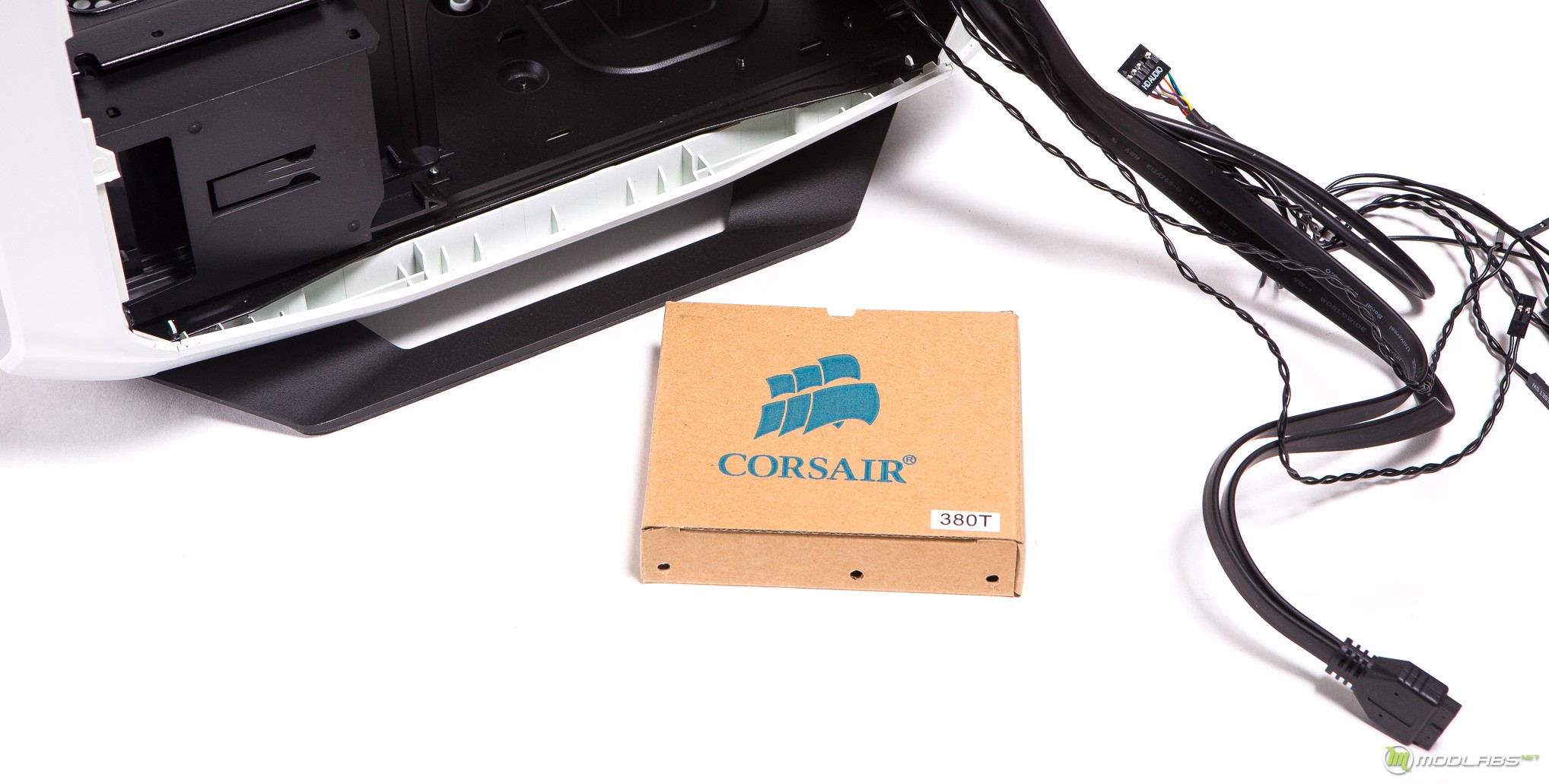

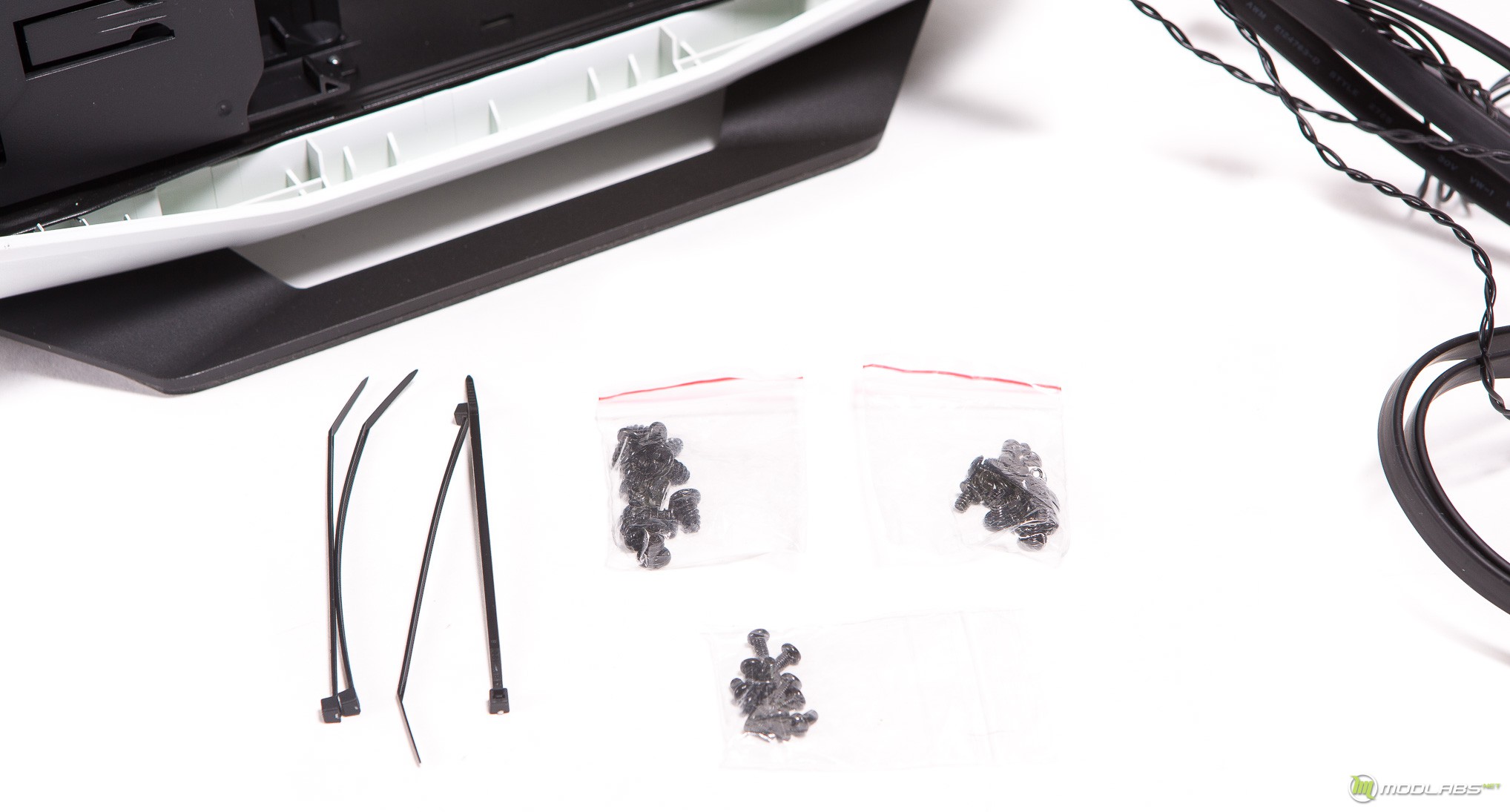

Я бы сказал, что комплектация корпуса не так богата, но тут есть все необходимое для сборки системы.

Внешний вид

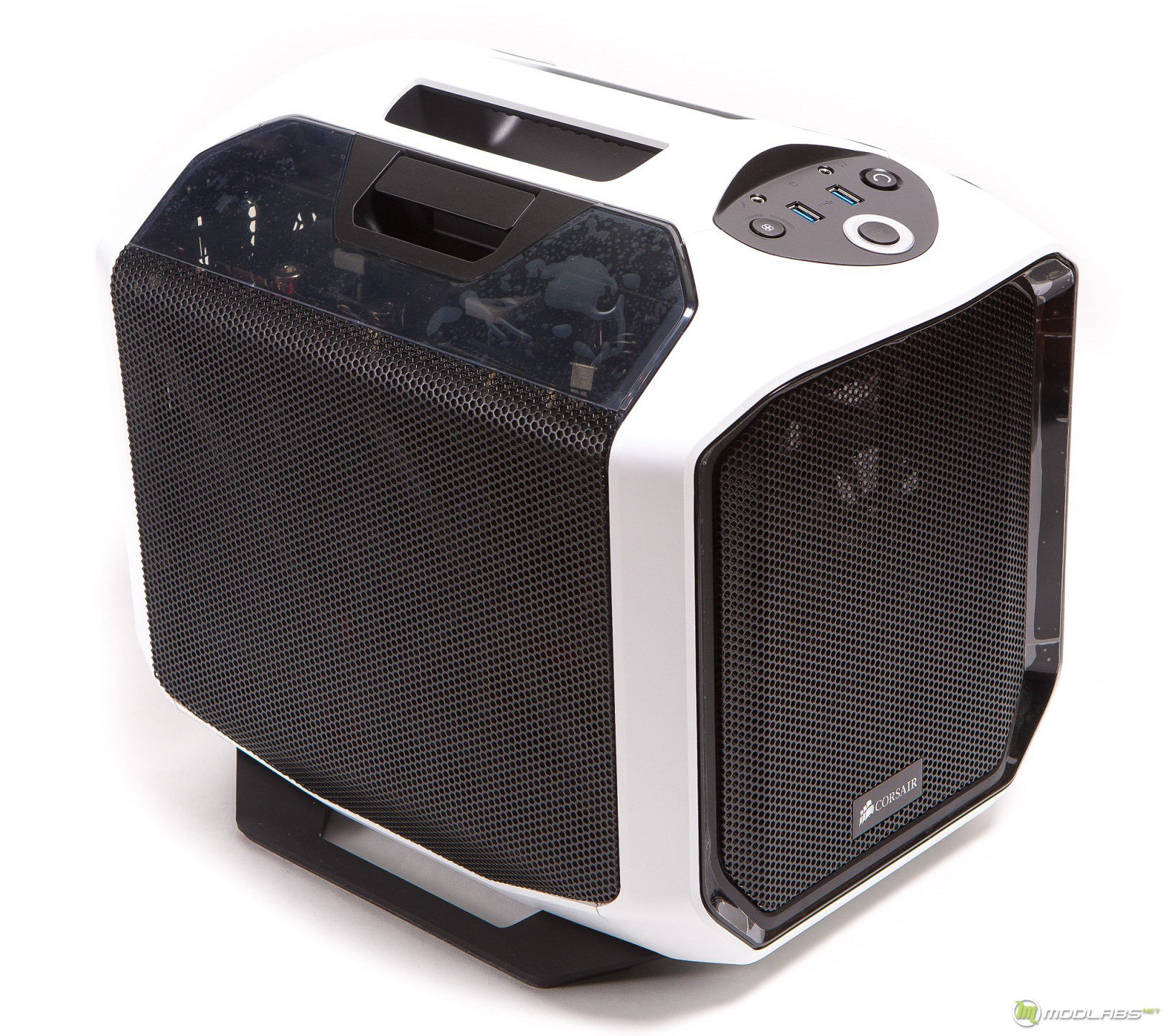

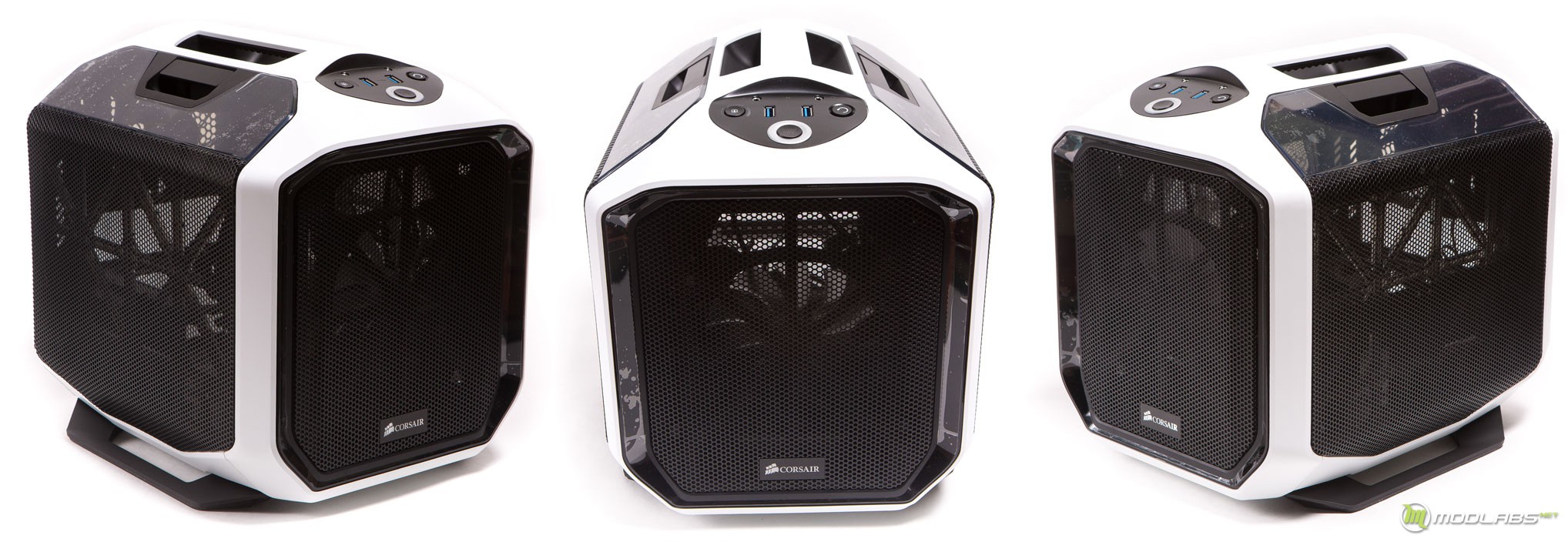

Теперь можно полноценно насладится внешним видом Corsair Graphite Series 380T. Перед нами небольшой куб с ручкой, напоминающий энергетический блок космического корабля. Размер корпуса составляет 292 x 356 x 393 мм. Возможно, кому-то покажется что габариты немного завышены для ITX системы, но это сделано не просто так. Да и в реальности визуально он не выглядит громоздко как тот же Zalman M1.

Скруглённые белые края 380Т, создают обтекаемую форму, они выполнены из пластика хорошего качества. Передняя панель и боковые дверцы так же сделаны из пластика, и закрыты сверху металлической перфорированной сеткой. Общий вес конструкции равен 5,6 кг.

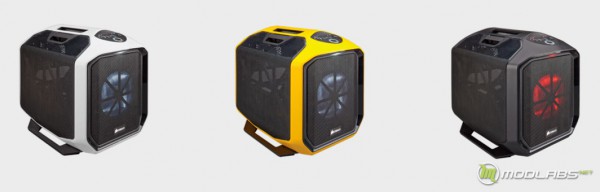

Стоит упомянуть, что Corsair Graphite 380T существует в трех цветовых вариантах: White, Yellow, Black. Белая версия немного дешевле своих цветных собратьев.

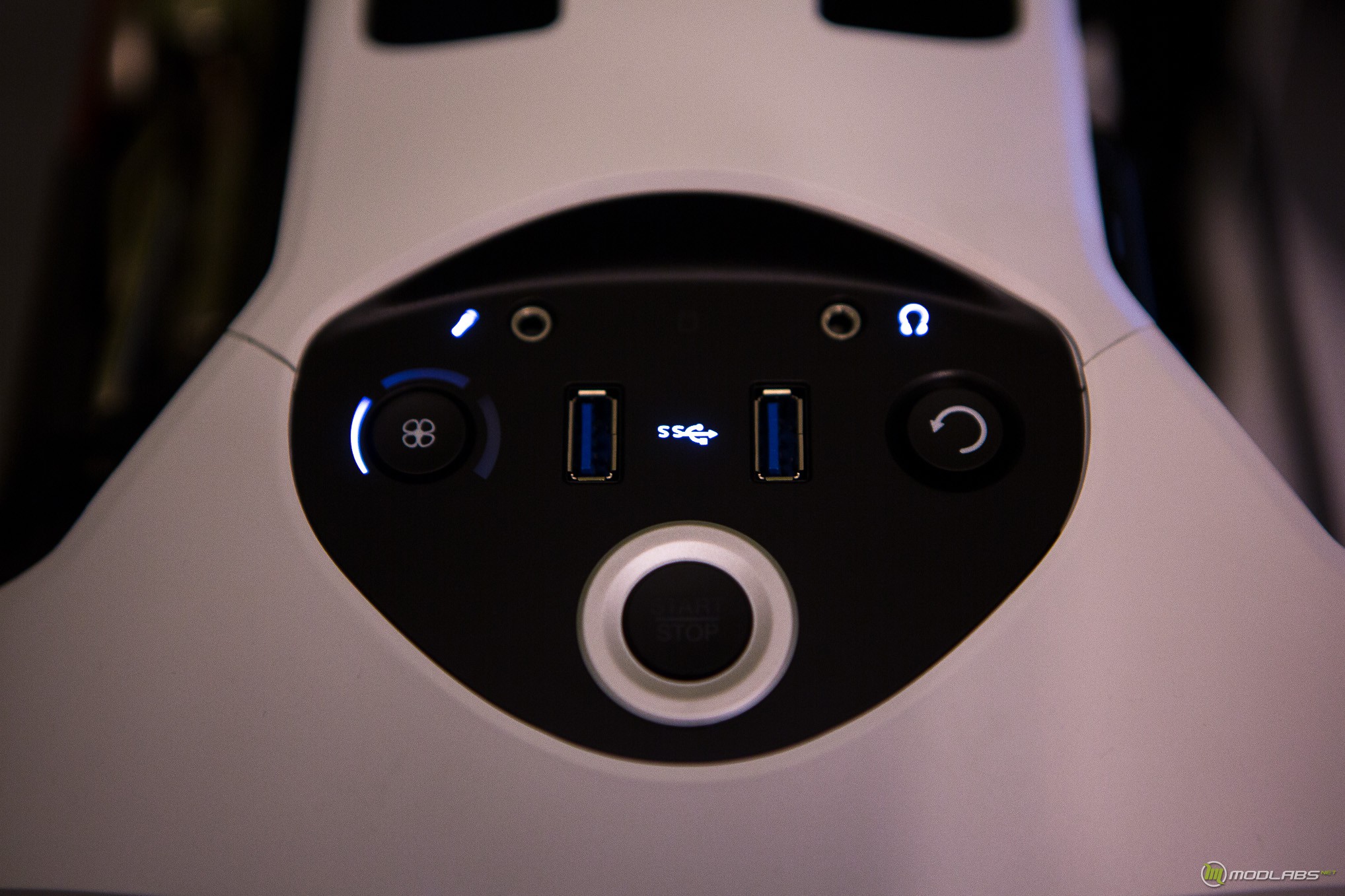

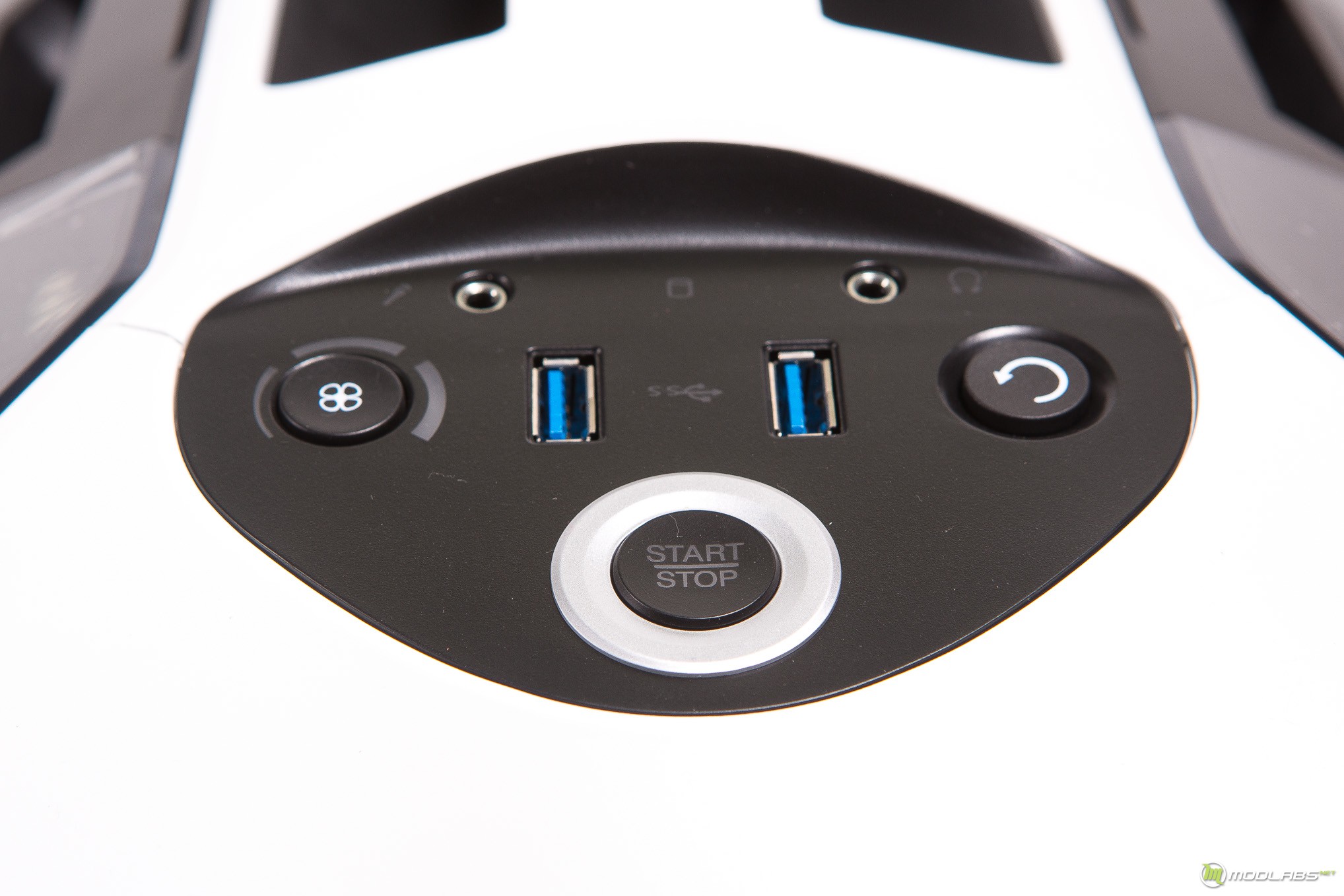

Сверху находится панель с кнопками включения и перезагрузки, парой выходов USB 3.0, аудио разъёмами и трёхпозиционным реобасом, который работает в режимах 5-7-12v.

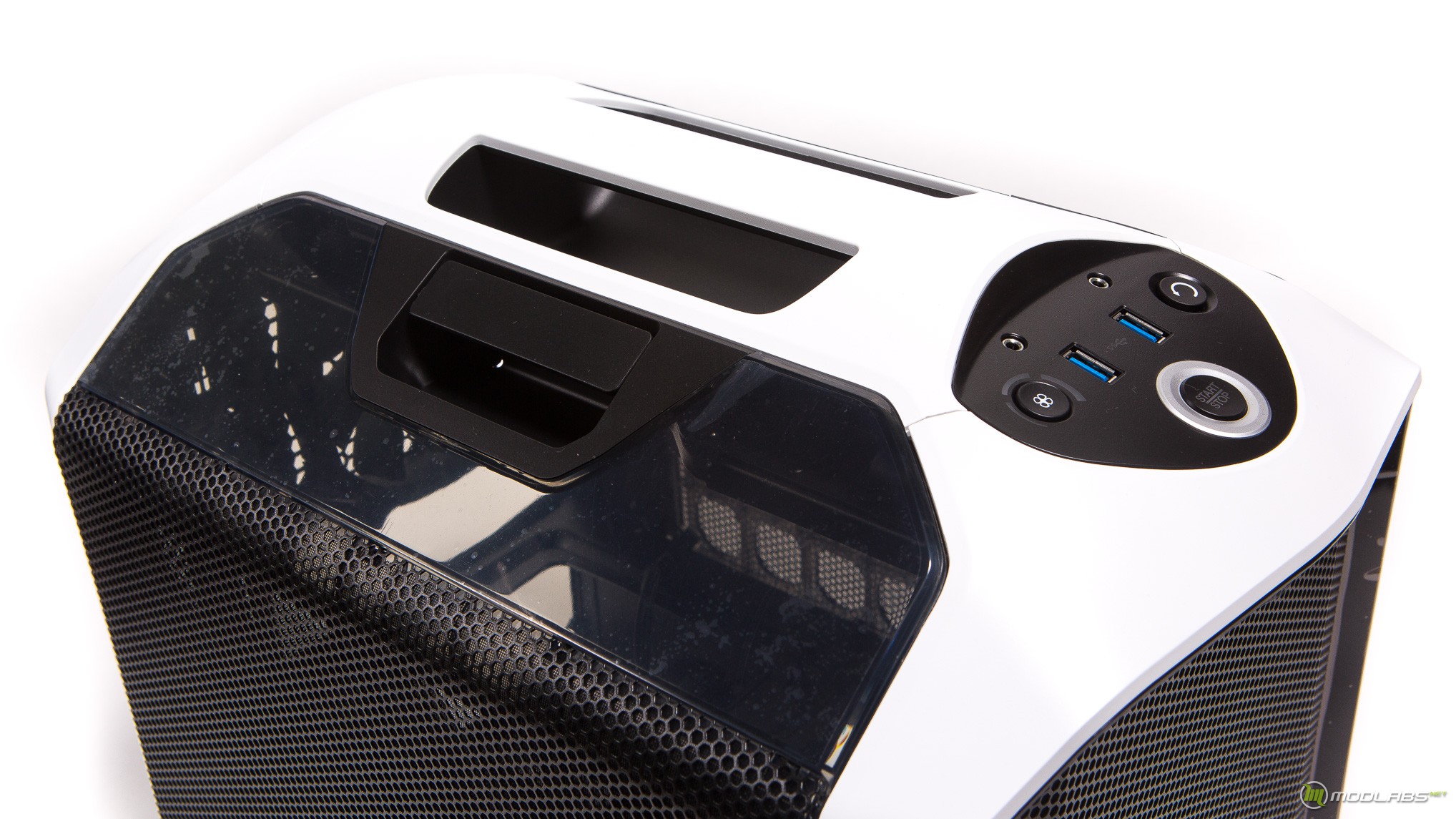

Так же сверху можно наблюдать ручку для переноски, она находится ровно по средине.

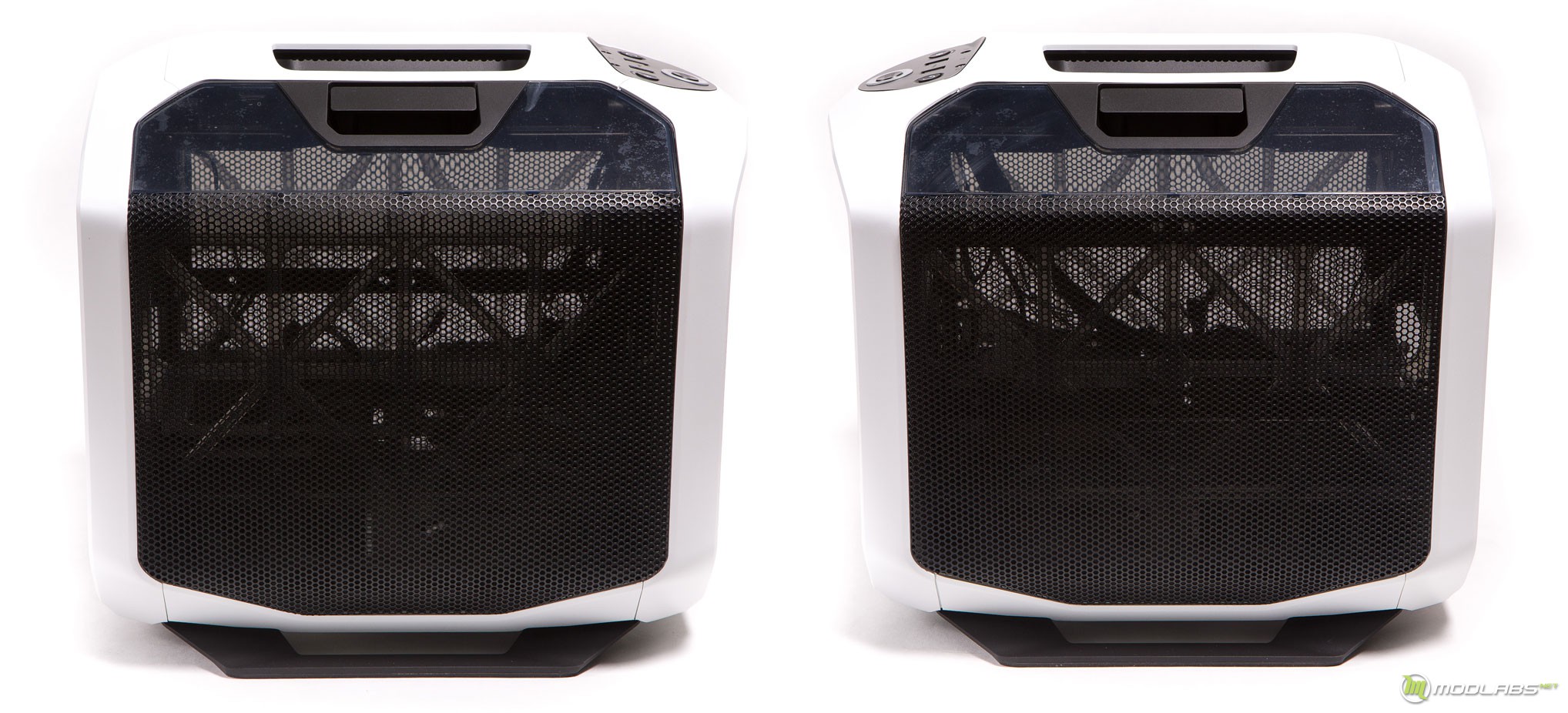

Боковые дверцы состоят из пластикового каркаса и черной перфорированной сетки. Вверху у каждой дверцы сделано небольшое затемнённое окно, через которое можно увидеть что находится внутри корпуса. А около верхнего края по центру можно наблюдать ручку, которая фиксирует дверцу.

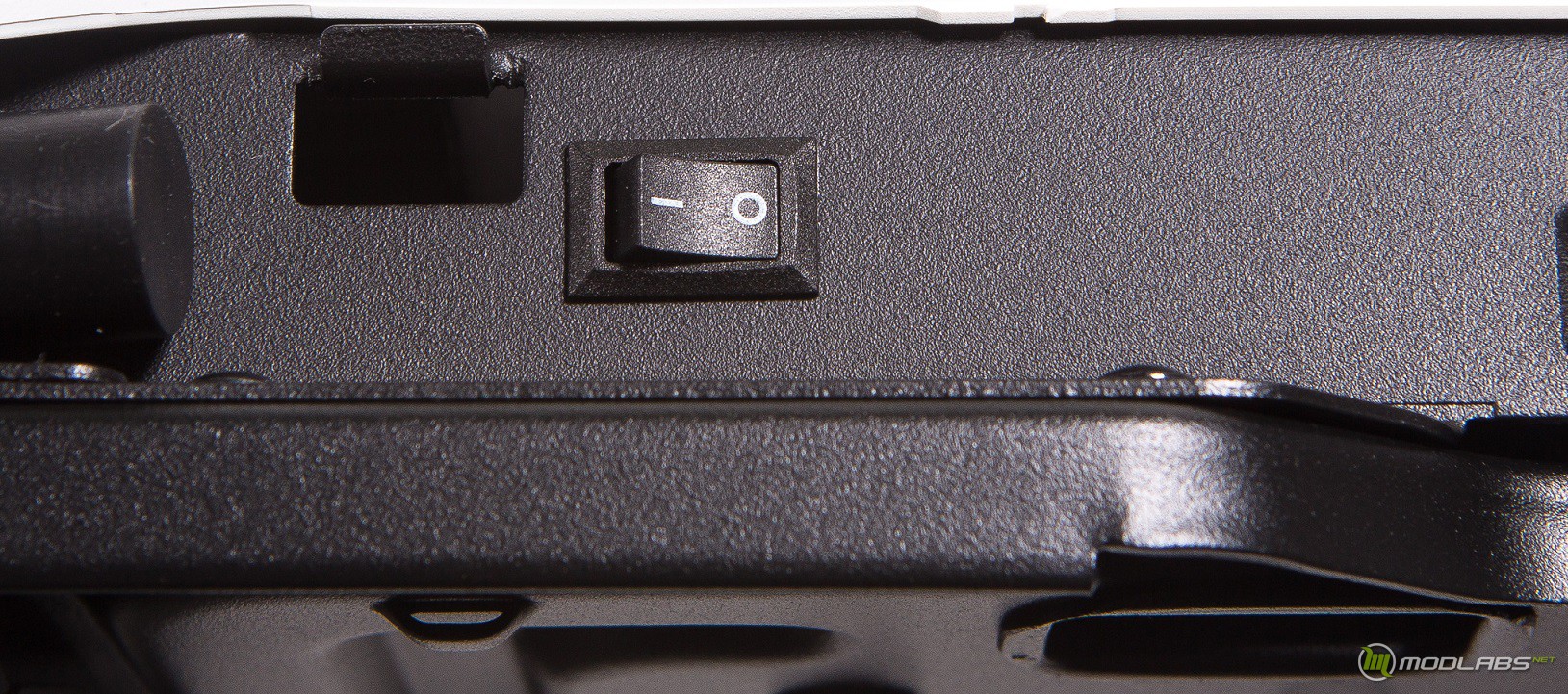

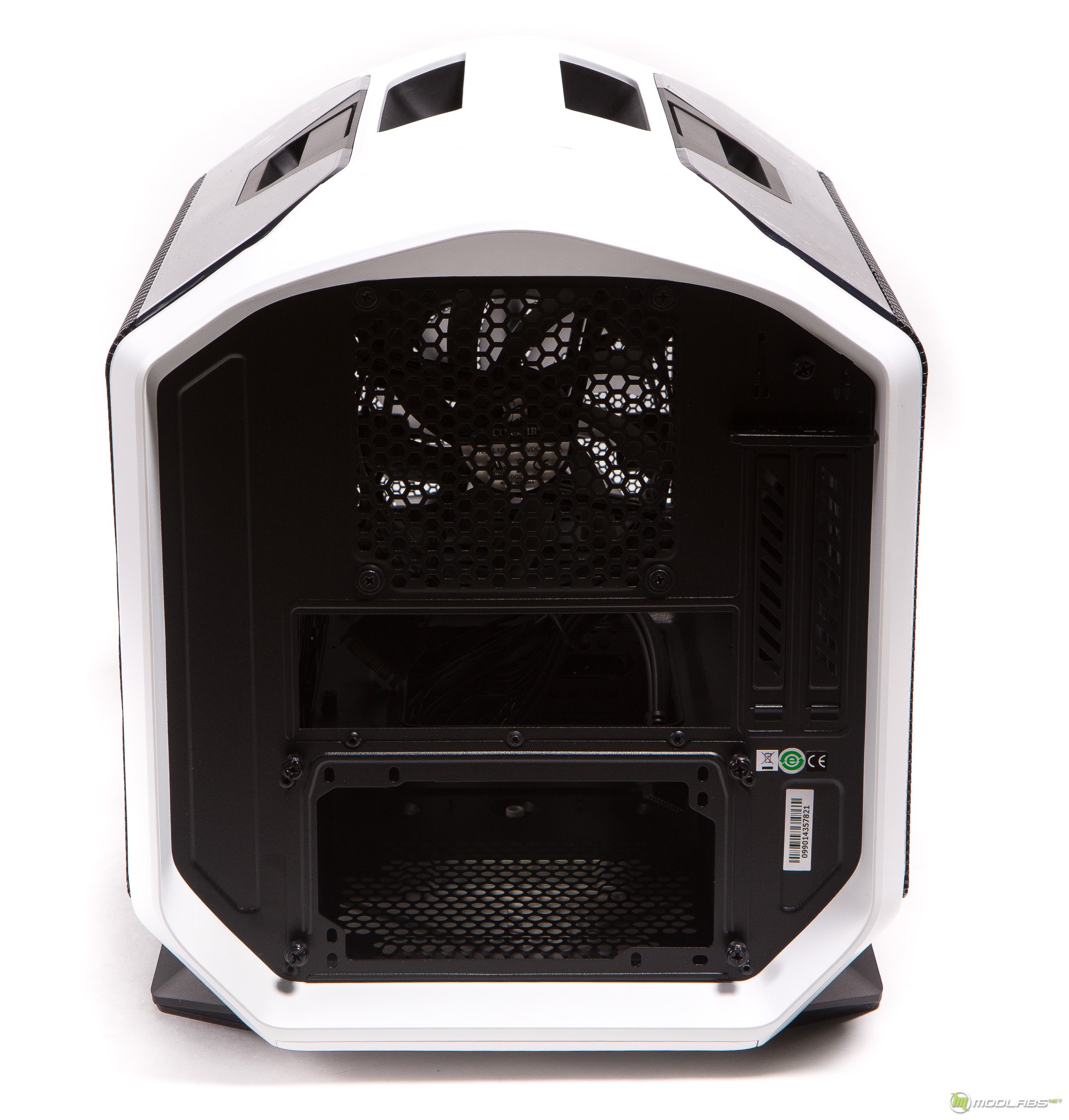

Сзади, в самом низу находится посадочное место для блока питания. Оно состоит из съёмной рамки, которая фиксируется винтами с накатанной головкой. Над блоком питания расположен горизонтально вырез I/O-панели для материнской платы. Справа от него два слота расширения для PCIe устройств. Так же предусмотрено посадочное место для 120-мм вентилятора в верхней части панели, вентилятор идёт в комплекте с корпусом.

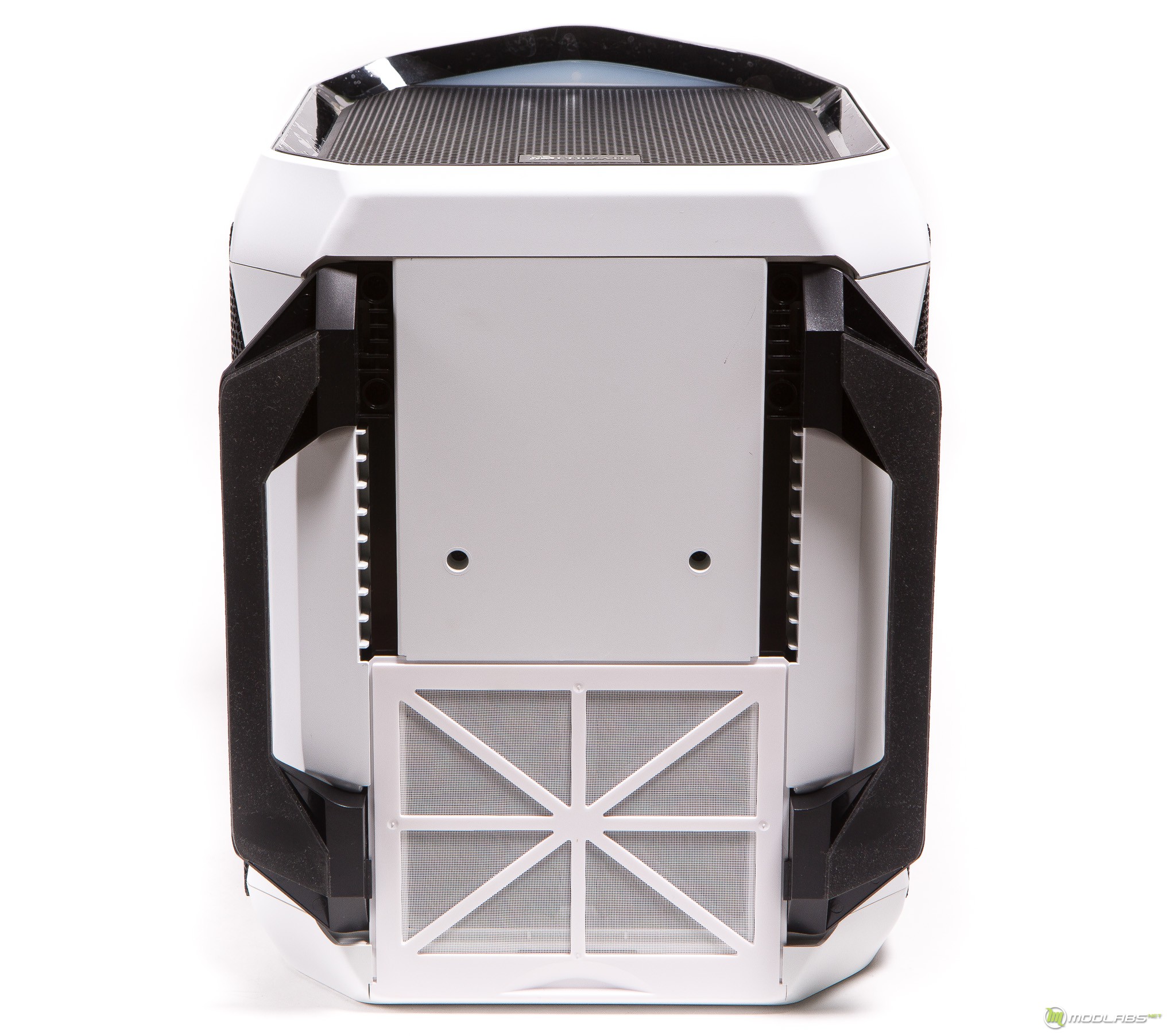

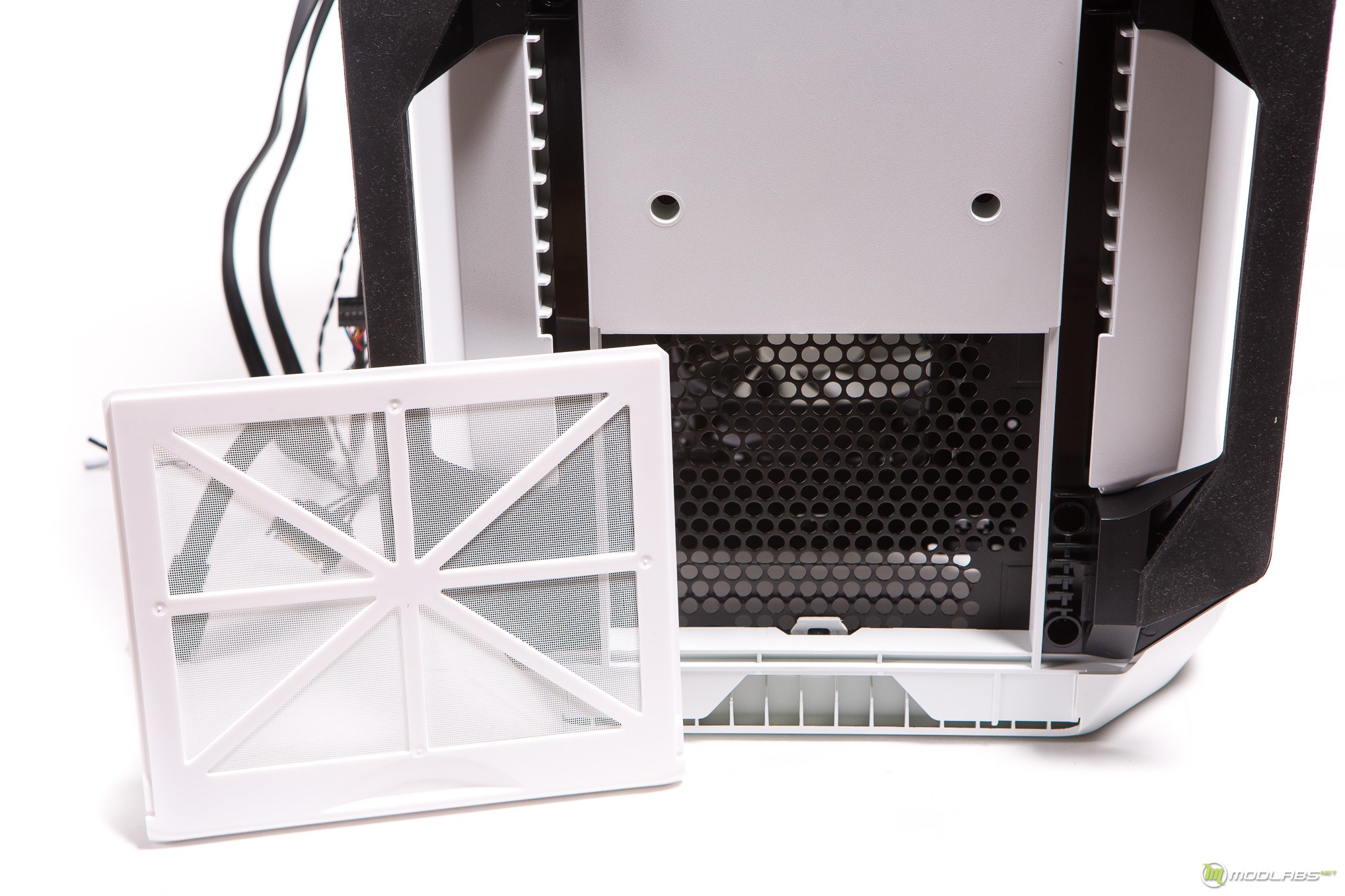

Дно корпуса выполнено из пластика, как и вся его обшивка, за исключением задней части. На дне корпуса расположились две массивные ножки с прорезиненной поверхностью. И тут так же можно увидеть съёмный пылевой фильтр, расположенный под блоком питания.

Внутренний осмотр

Внутреннее строение

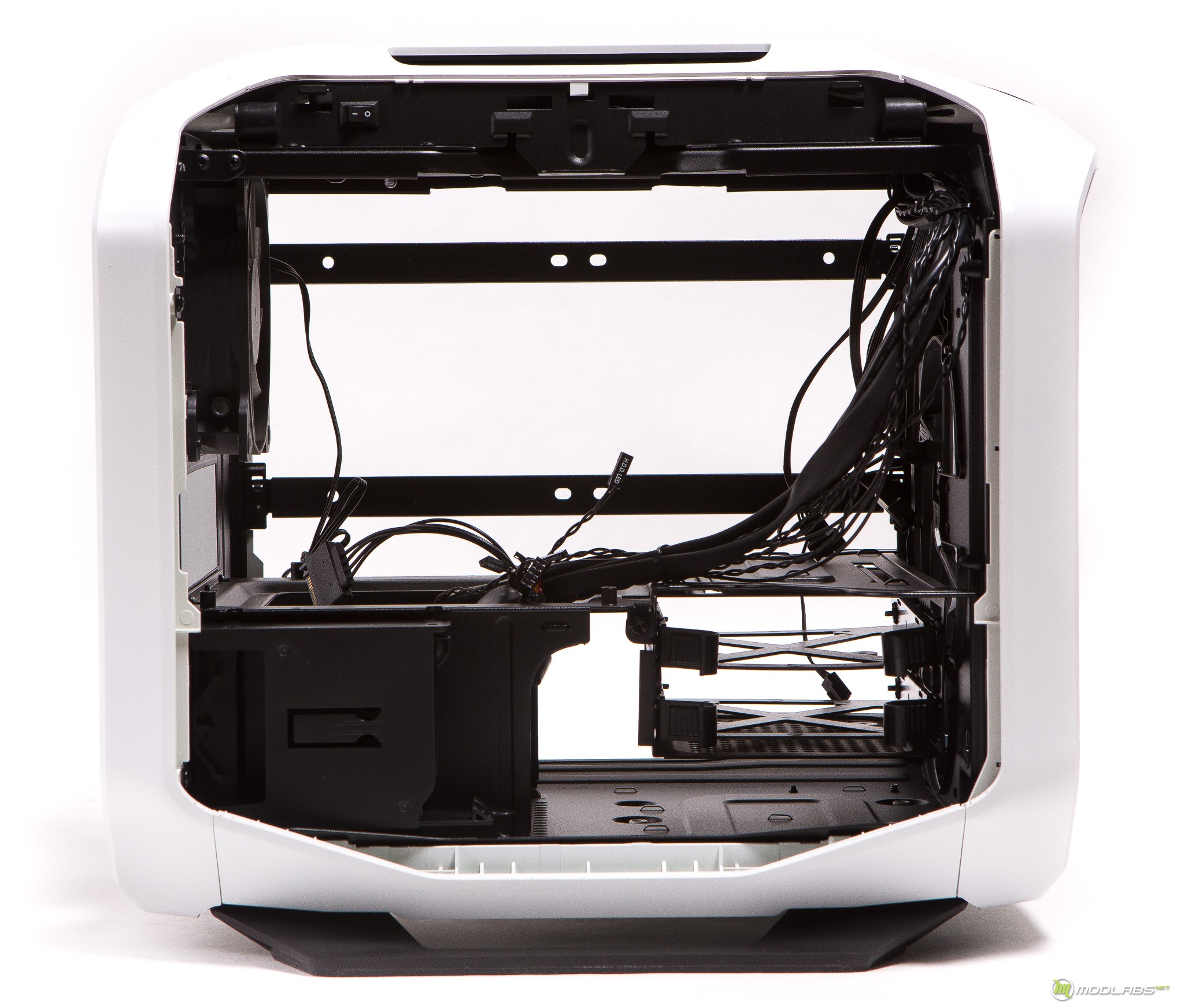

Внутреннее строение корпуса не менее необычно, ели сравнивать с внешним. Начну со снятия боковых крышек, каждая надёжно фиксируется специальной ручкой с замком. И снимается без проблем поднятием рукоятки вверх.

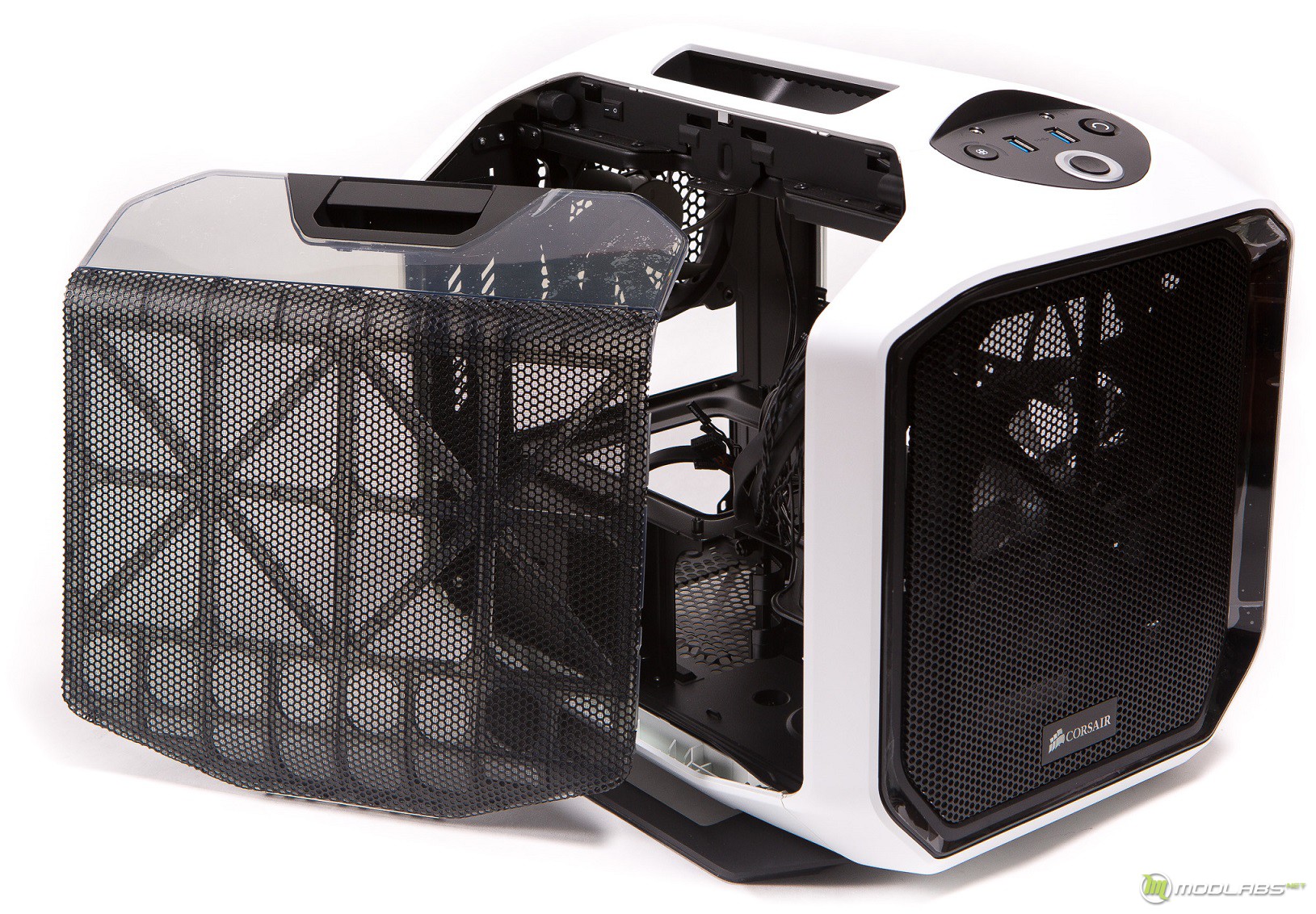

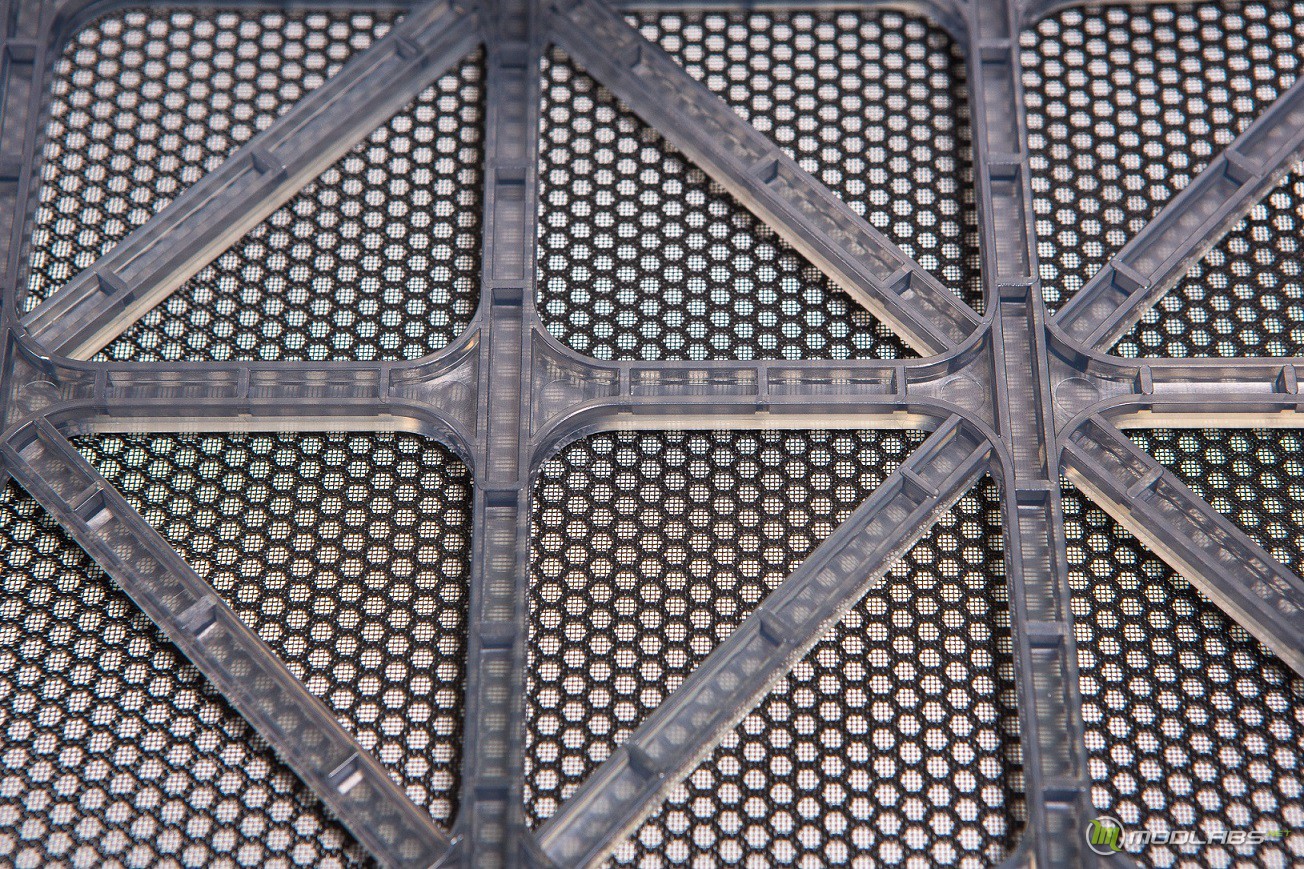

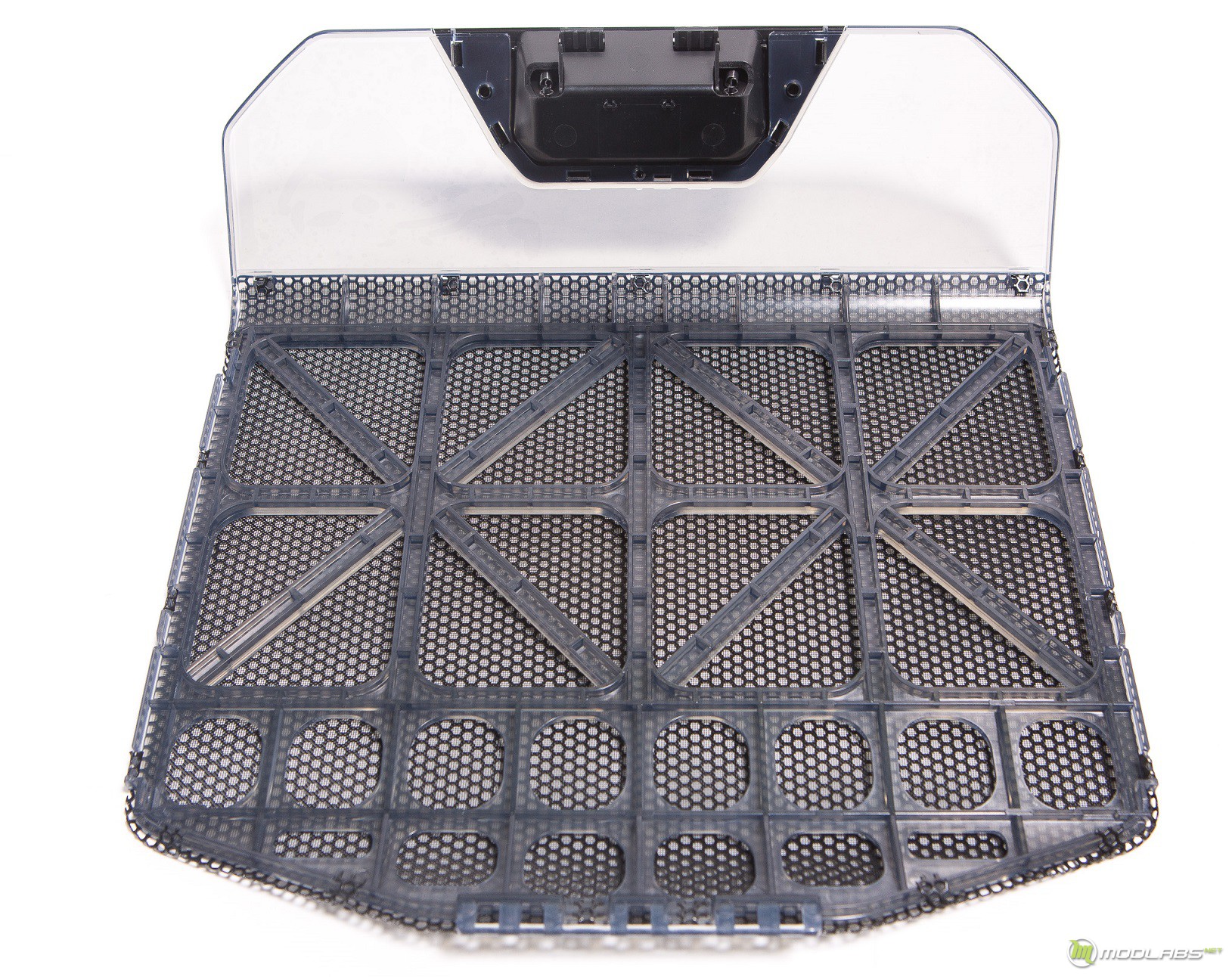

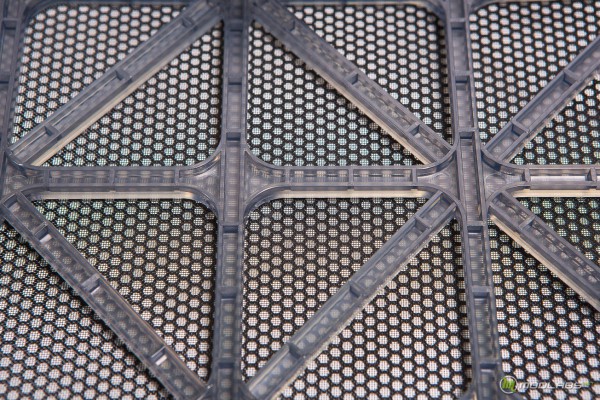

Я уже говорил, что боковина состоит из пластика и металлической сетки. Пластиковый каркас под металлической сеткой имеет отверстия для улучшенной вентиляции.

А между пластиком и металлической поверхностью производитель проложил мелкую сетку, которая служит защитой от пыли.

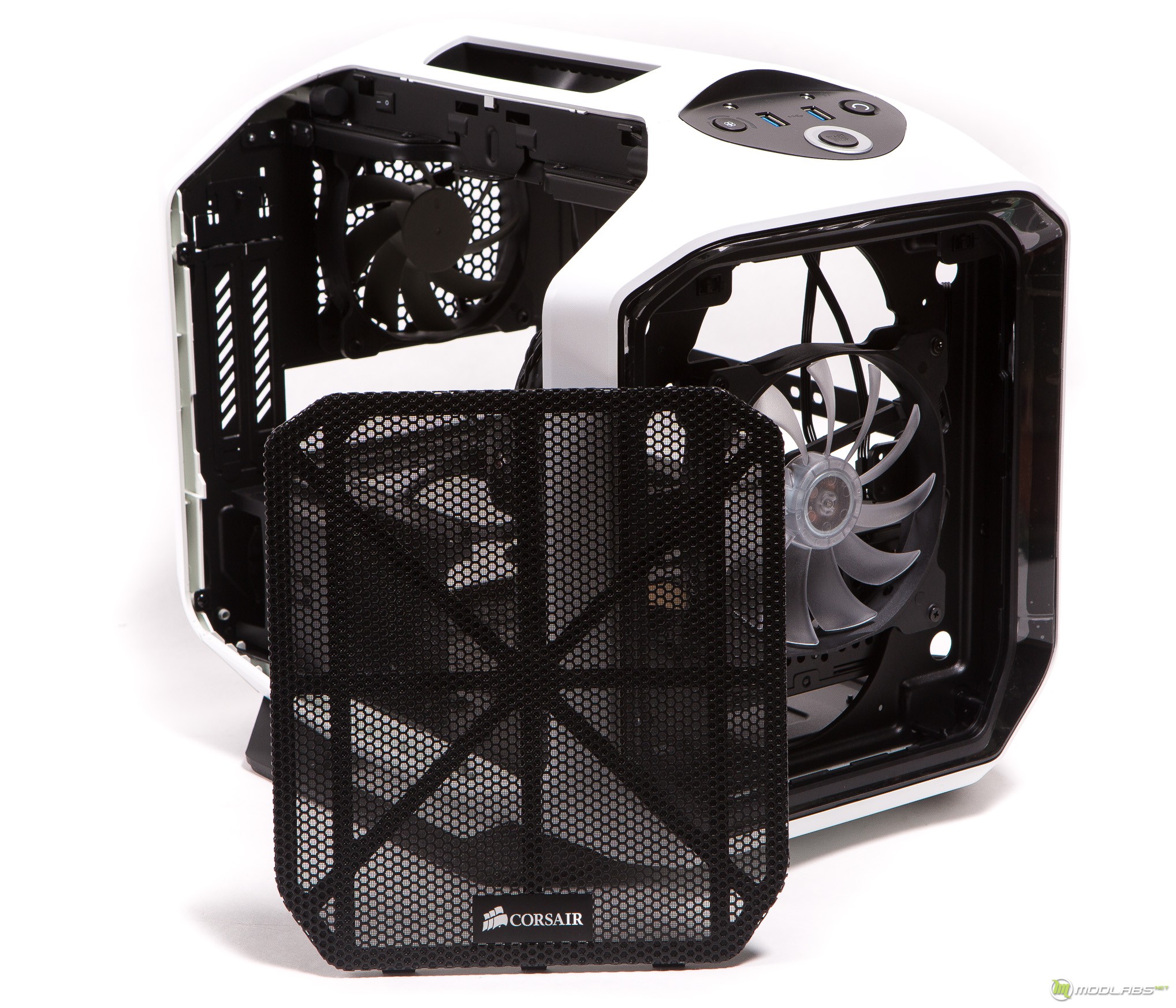

Фронтальная панель тоже предусматривает съёмный модуль, выполненный по тому же принципу что и боковые панели. Только фиксируется он не на специальные замки, а на две защёлки и не имеет бокового окна. Пластиковый каркас съёмной панели полностью закрывает металлическая перфорированная сетка, а между ними есть мелкая сетка для защиты от пыли. В нижней части находится прямоугольник с логотипом Corsair.

Внешний вид — это конечно очень важно, но всё-таки это корпус и он должен быть функциональным, как внутри та и снаружи. 380Т как раз является представителем такого, грамотного баланса. Во-первых, его металлическое шасси выполнено из качественной стали толщиной 0.8 мм. Для подобных габаритов это более чем достаточно, да и всё-таки корпус рассчитан на переноску. А значит утяжеление ему на руку не пойдёт.

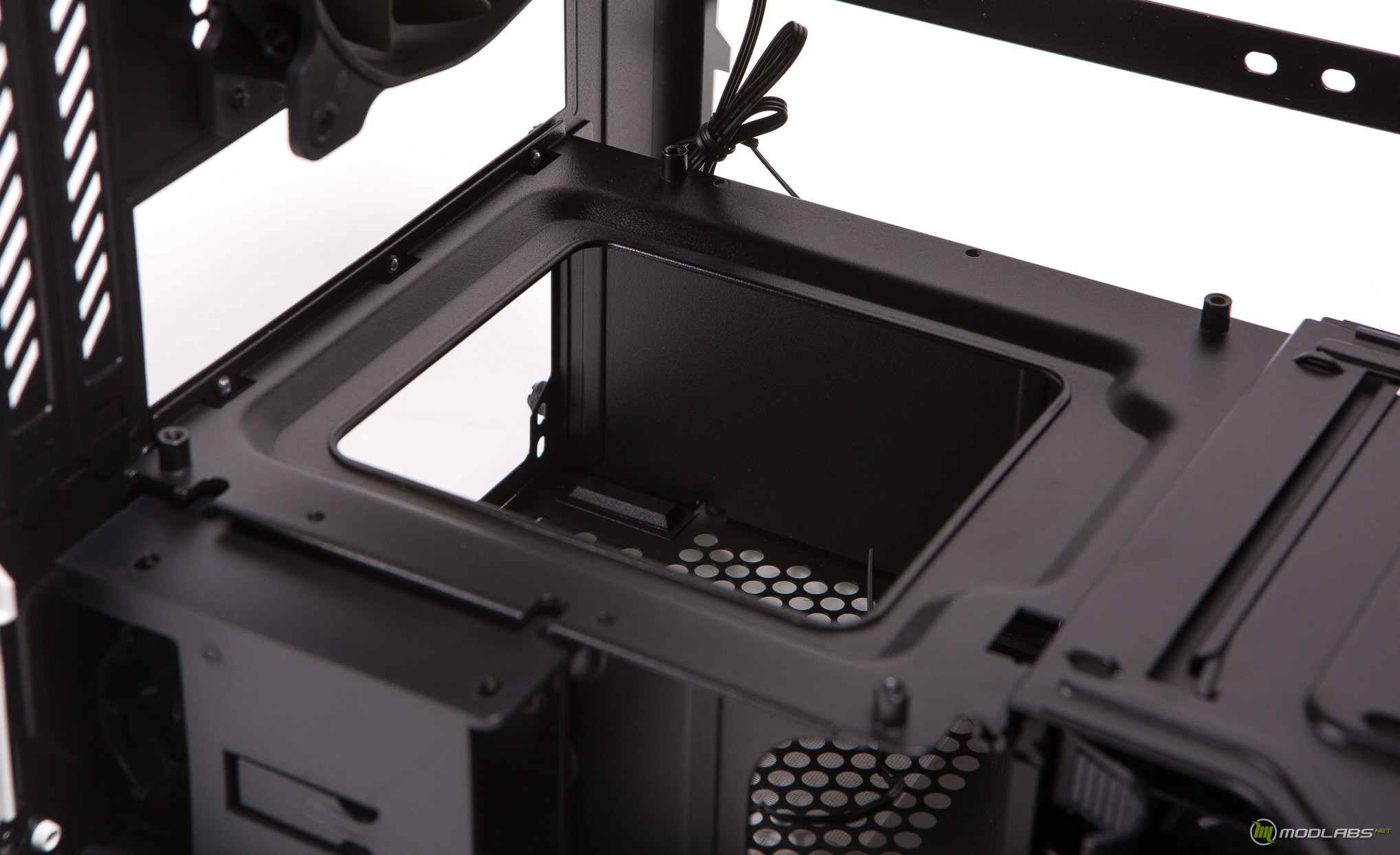

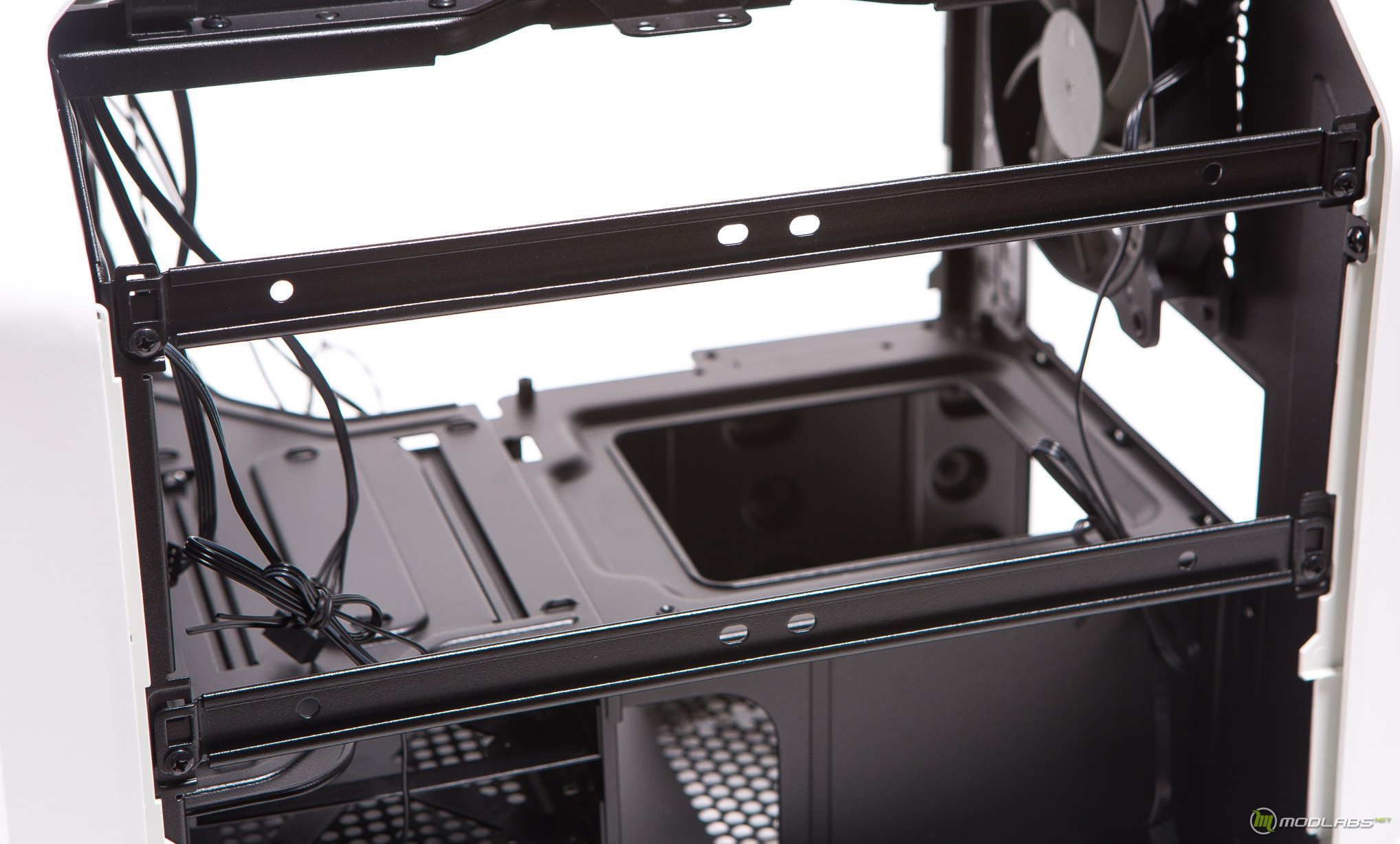

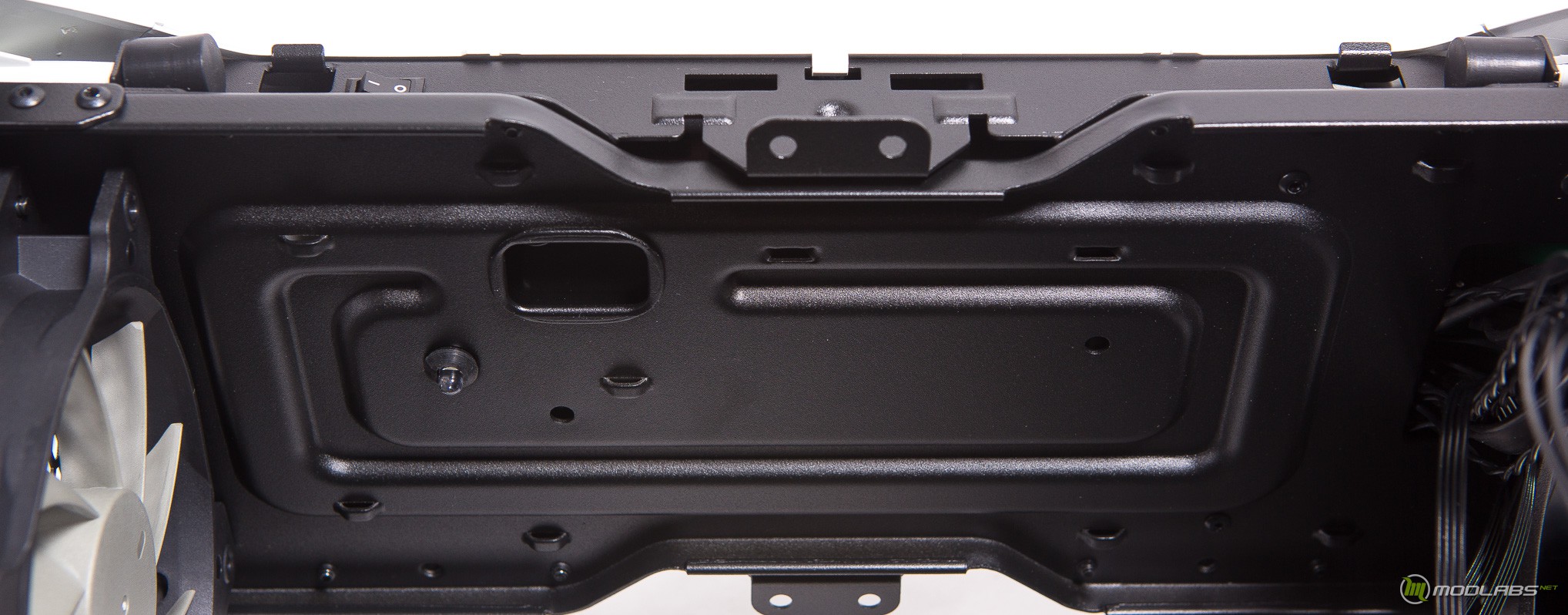

Посадочное место под материнскую плату имеет большой вырез, под процессорным разъёмом. При неустановленном блоке питания это облегчит установку системы охлаждения CPU.

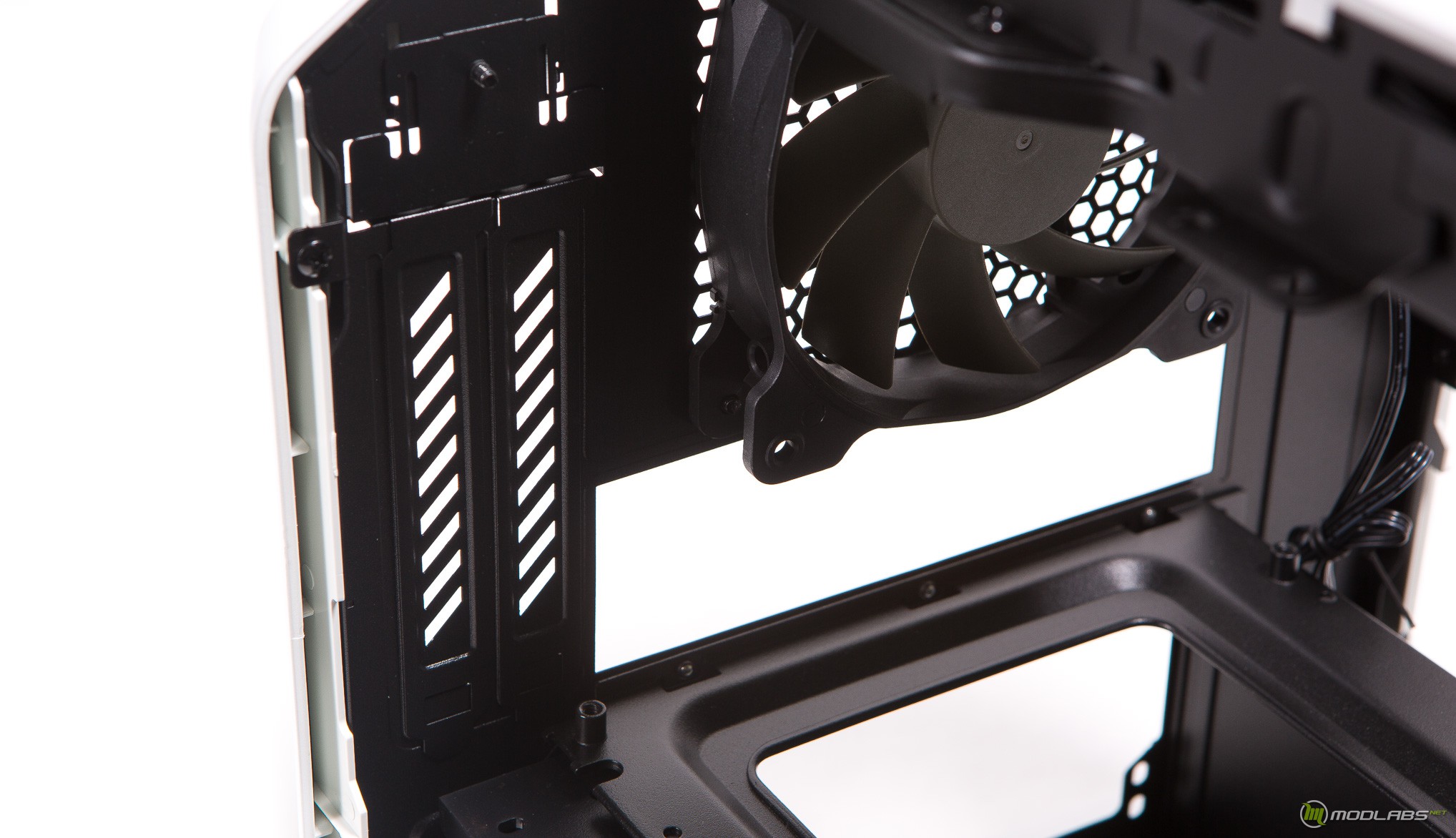

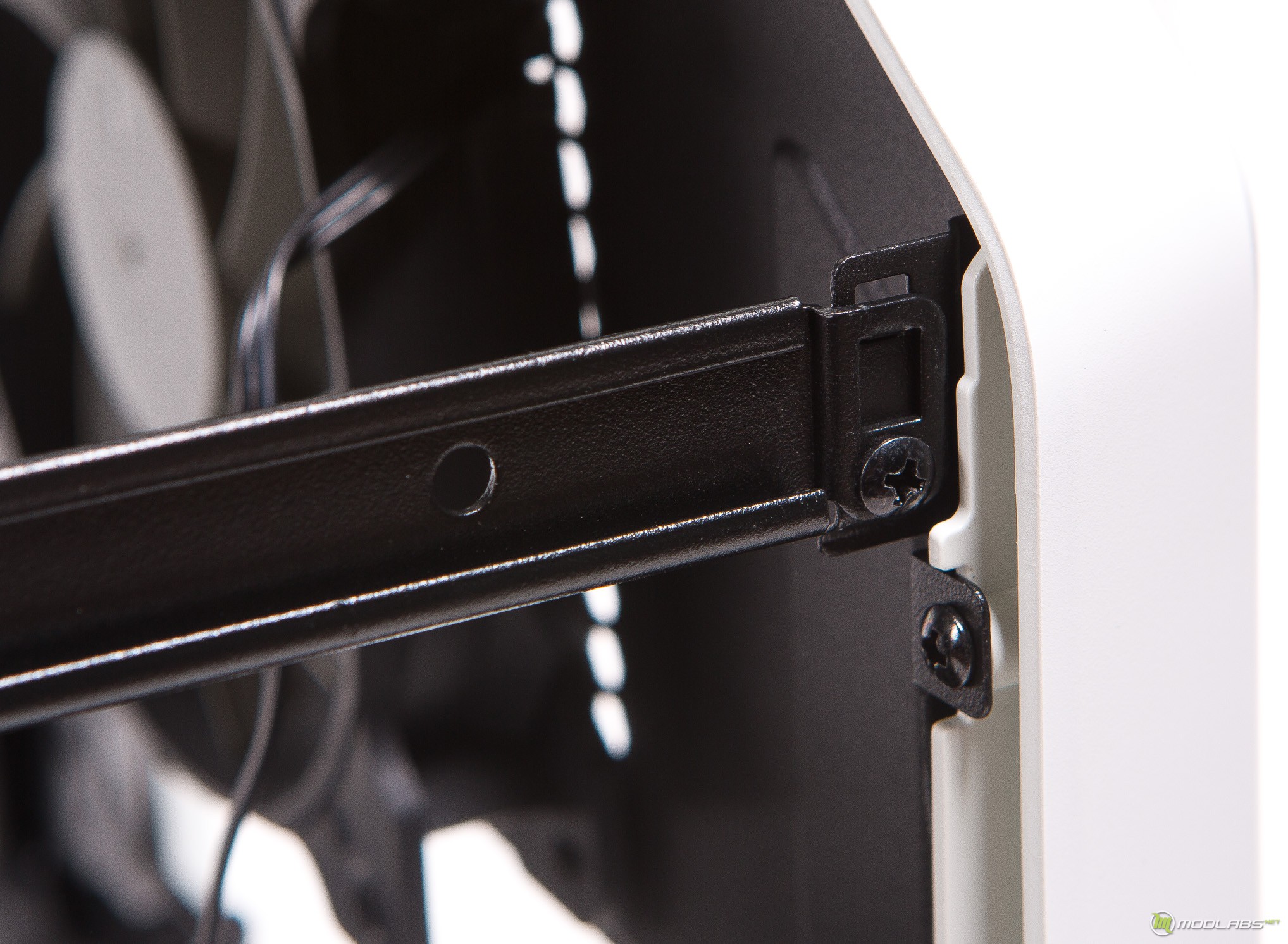

Два выхода PCIe прижимаются пластиной, которая фиксируется винтом. Присутствует наличие свободного места за вторым слотом, это позволит установить видеокарту с 2.5 слотовой системой охлаждения.

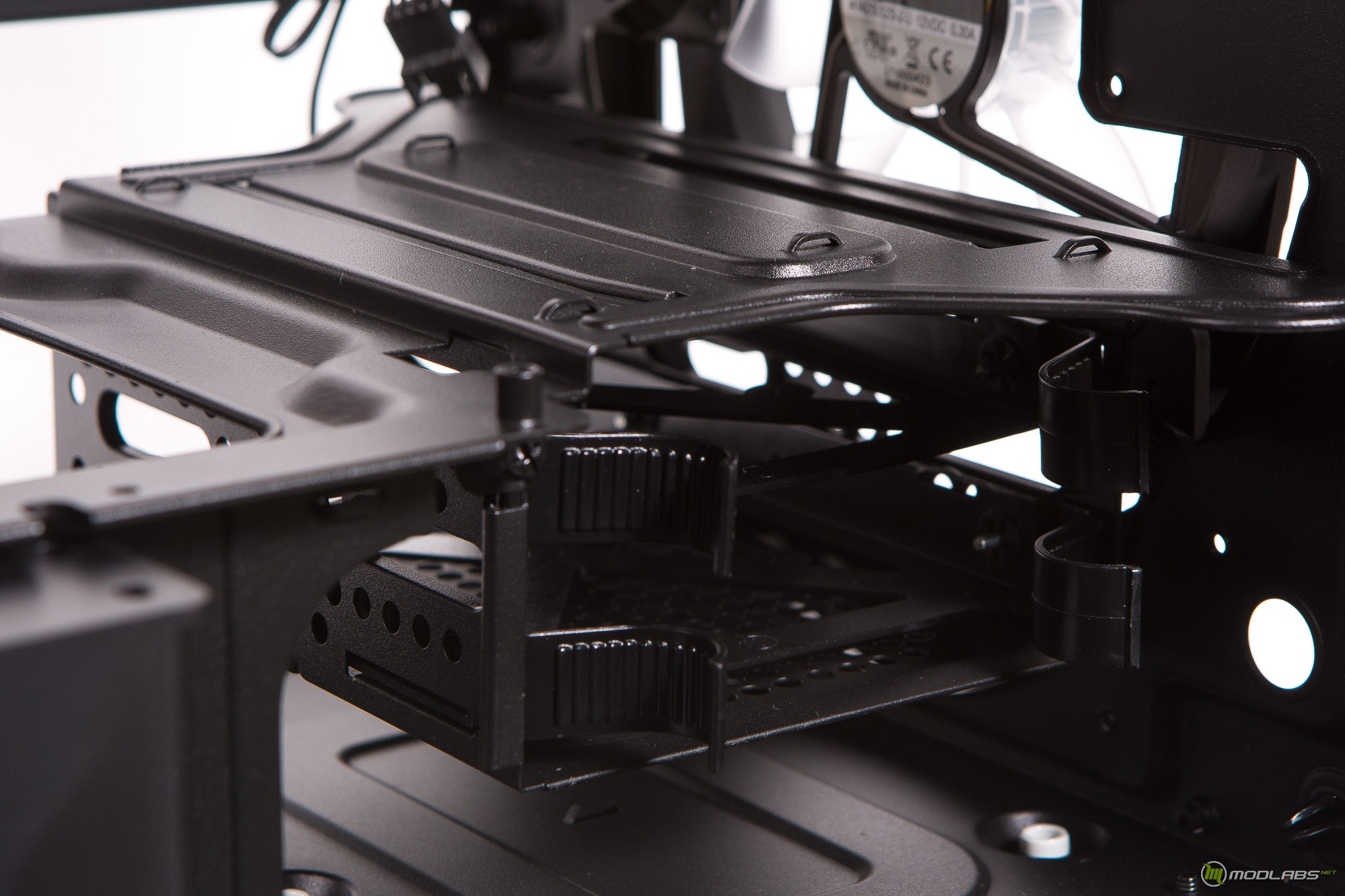

Под видеокартой в нижнем отсеке корпуса есть пластиковая корзина для пары 2.5” SSD/HHD.

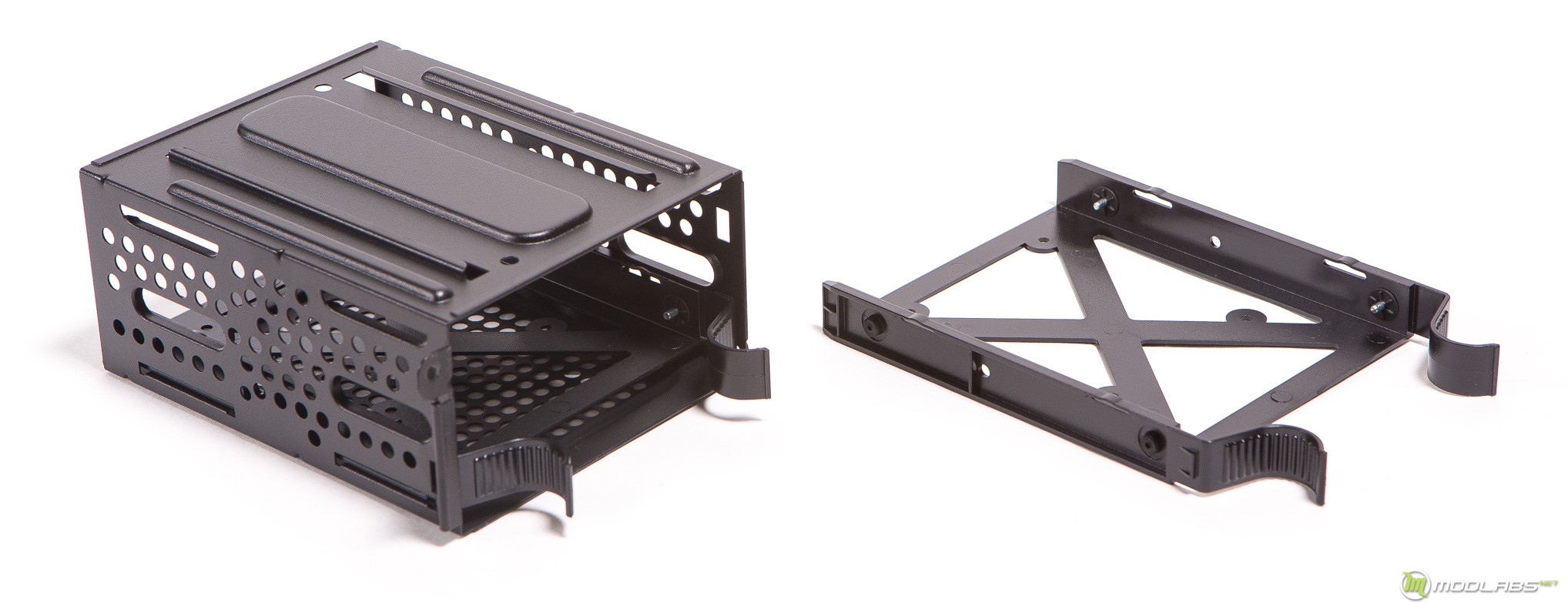

Ещё в нижнем отсеке можно найти съёмную металлическую корзину под два 3.5” HDD или 2.5” SSD/HHD.

Корзина съёмная, нижняя часть и боковины имеют перфорацию, что должно улучшить температурный режим накопителей, благодаря лучшей продуваемости. Устанавливается она в специальные пазы и фиксируется витом с накатанной головкой.

Салазки выполнены из качественного пластика, вставляются они достаточно плотно, в них предусмотрены резиновые антивибрационные вставки.

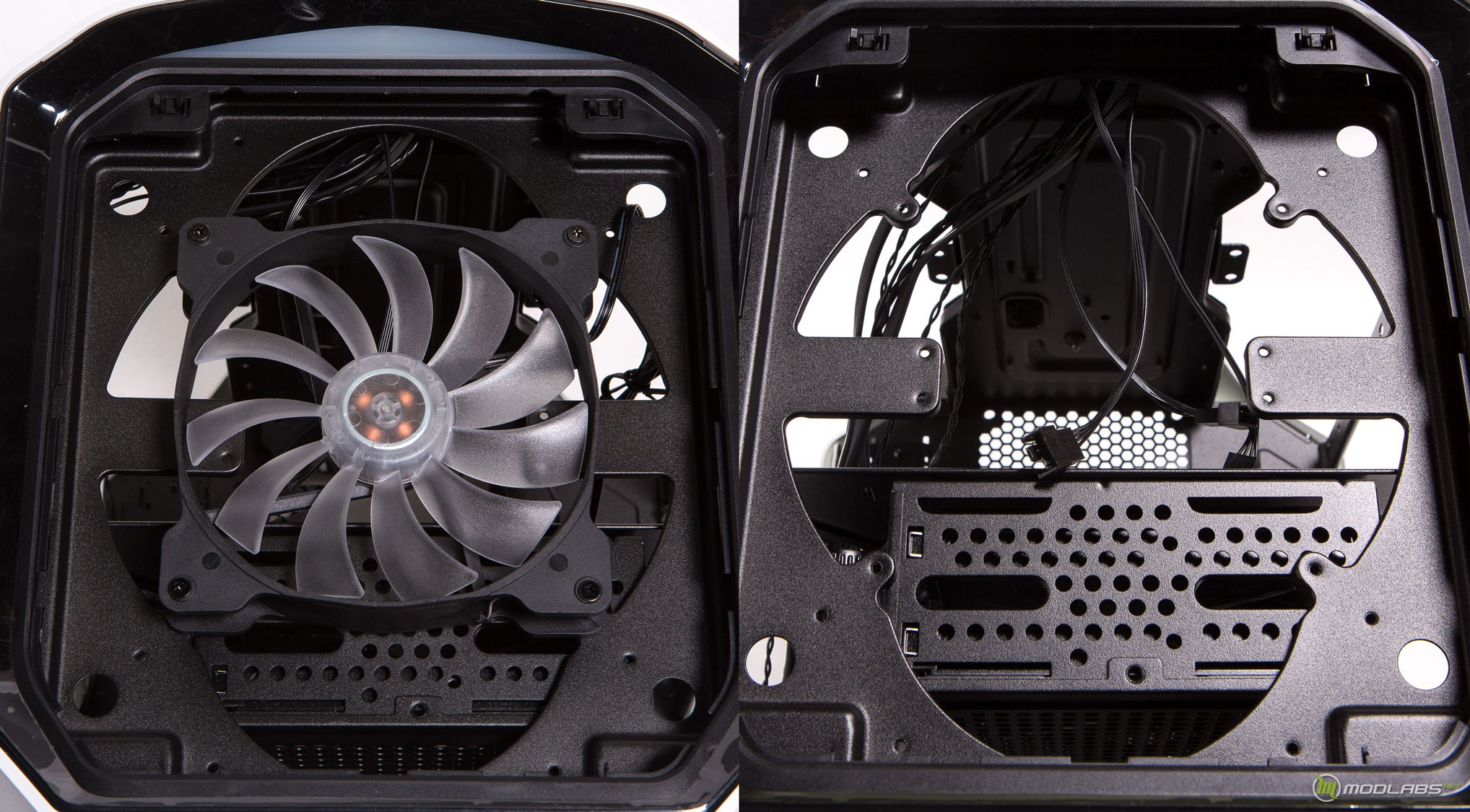

С другого бока находится посадочное место для 2 пары 120 мм вентиляторов. Хочу отметить что инженеры предусмотрели и продумали возможность установки 240 мм радиатора СЖО. Сделав достаточное расстояние 60 мм от посадочного места до материнской платы. Это спасёт от несовместимостей, можно спокойно поставить радиатор толщиной 30-35мм, если использовать вентиляторы стандартной толщины 25 мм.

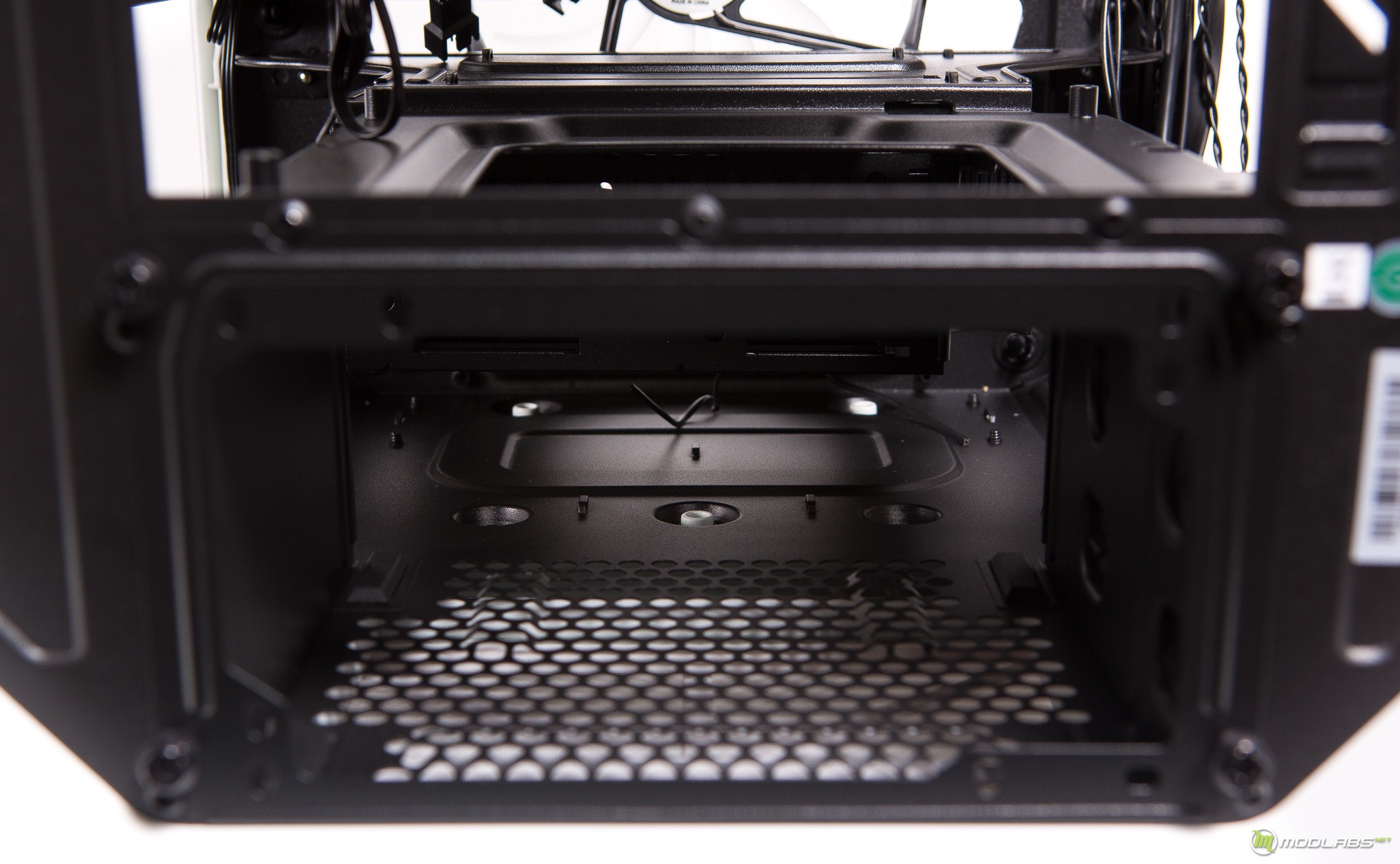

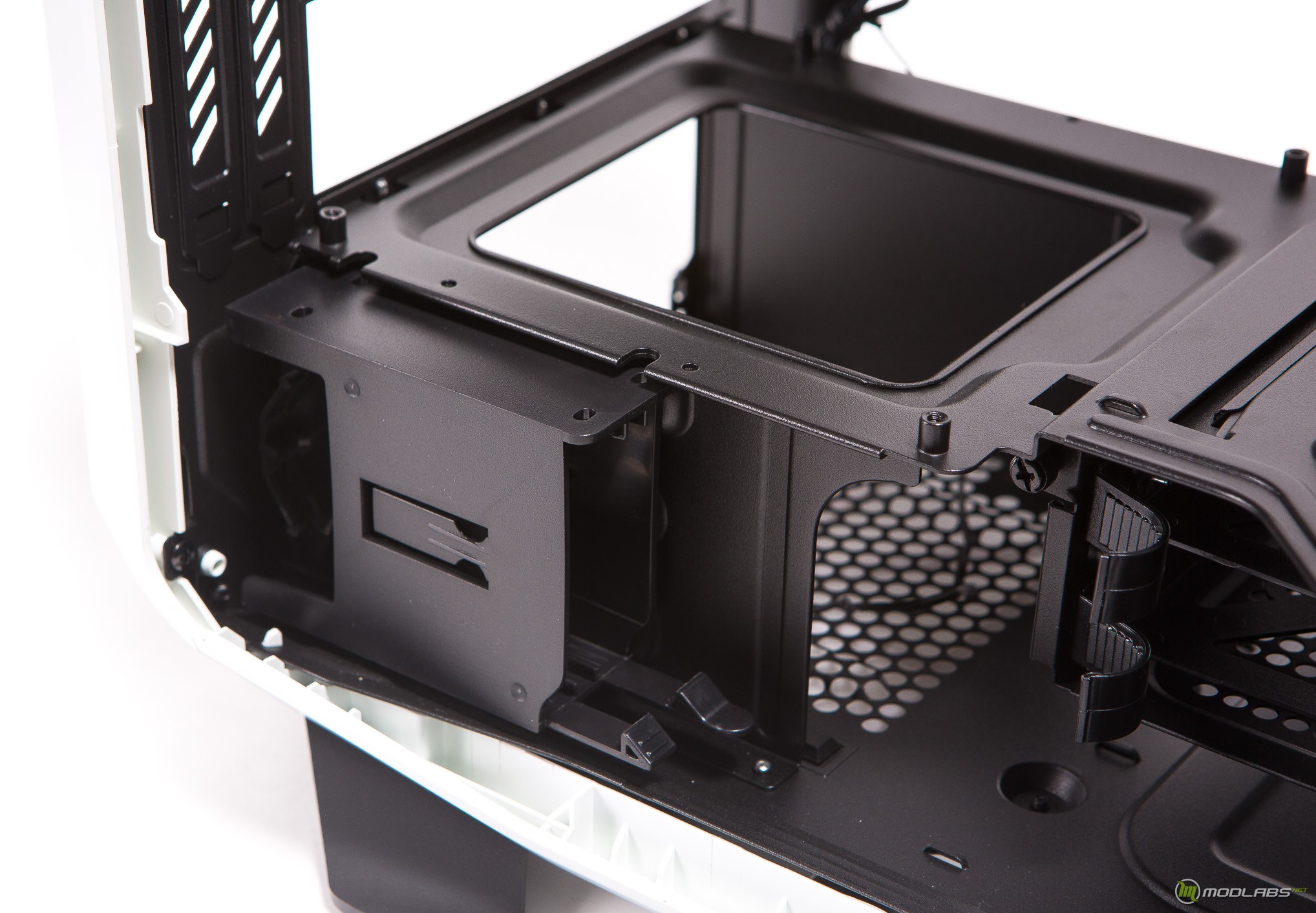

Блок питания устанавливается снаружи только сначала к нему прикручивается рамка. Под блоком питания предусмотрены резиновые подставки. Рекомендуемая длина БП 160 мм.

Верхняя часть довольно массивна, но она лишена особой функциональной нагрузки. Из примечательного тут можно увидеть светодиод. Его можно отключить при желании, кнопка находится чуть выше.

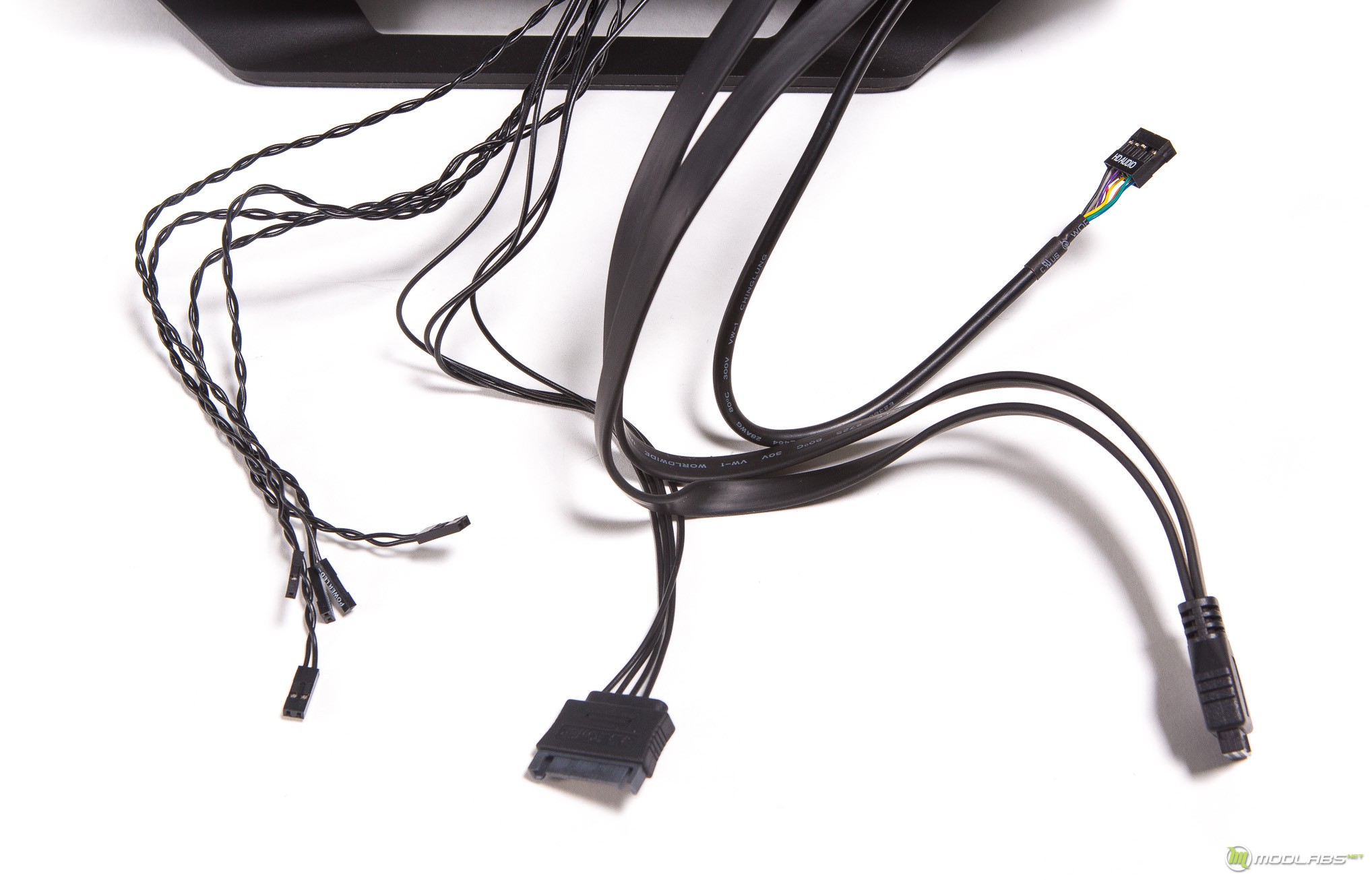

Провода для подключения выходов передней панели довольно длинные. Хочется отметить, что тут используется плоские (мягкие) провода для подключения USB 3.0. Питание трехпозиционного реобаса подключается с помощью SATA power.

На реобас возможно повесить три вентилятора, без использования дополнительных переходников

На переднюю панель предустановлен 140 мм вентилятор. Но также поддерживается установка пары 120 мм вентиляторов или 200 мм вентилятора. Жаль, но 240 мм радиатор сюда не войдёт.

Вентиляторы, Сборка, Подсветка, Выводы

Вентиляторы

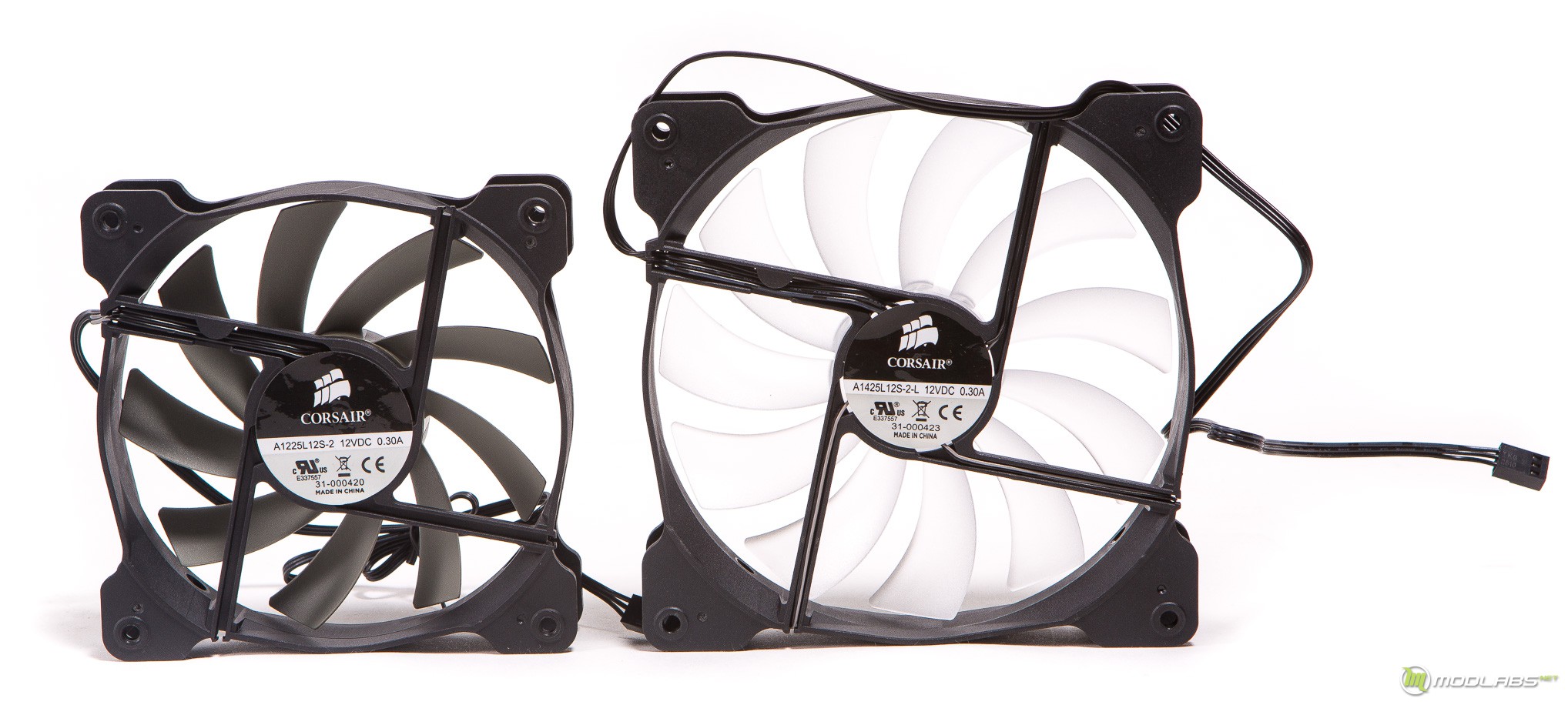

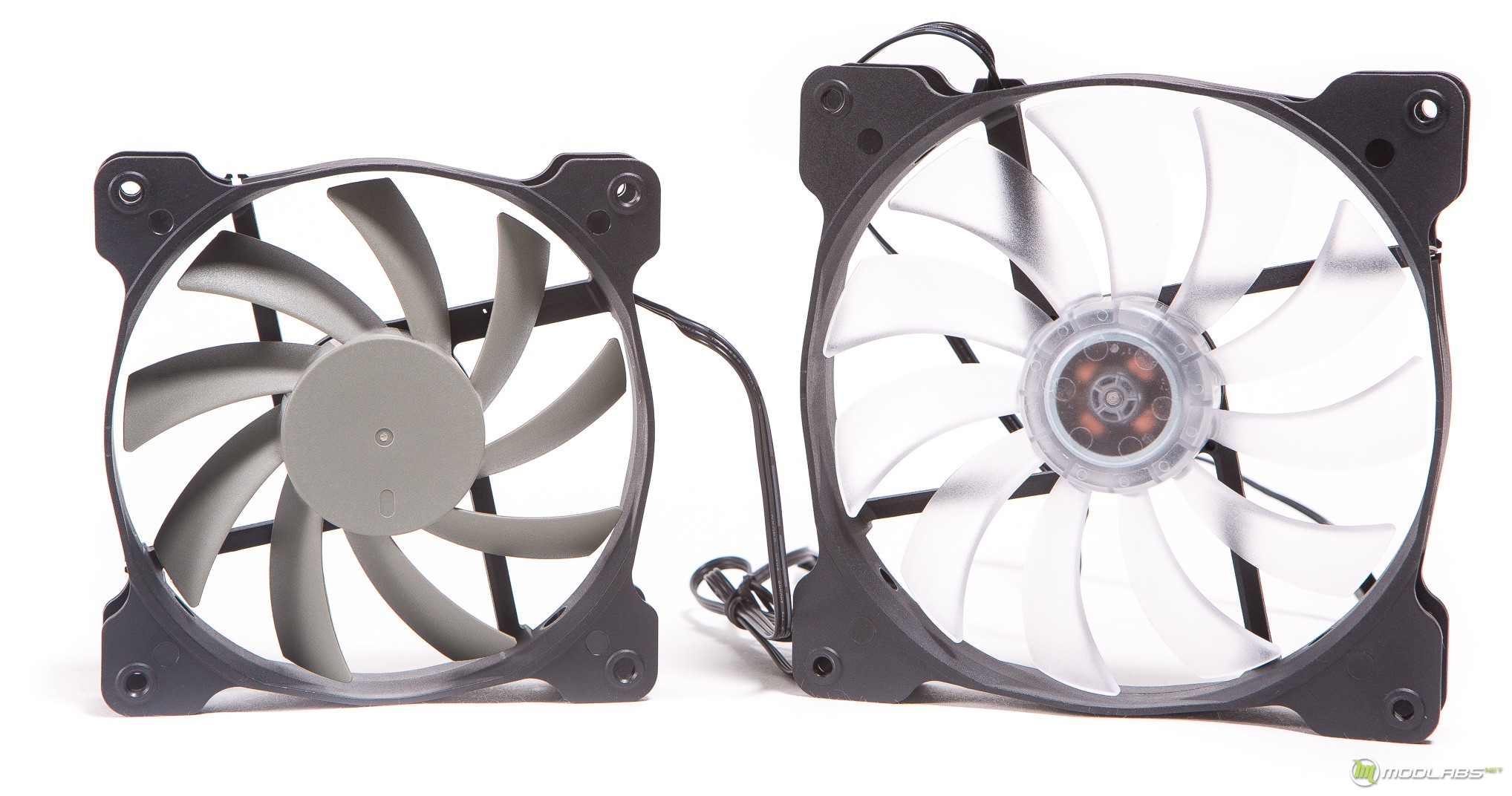

Для охлаждения используются два фирменных вентилятора с крыльчаткой заточенной на создание более эффективного воздушного потока. 140 мм вентилятор оснащен белой подсветкой, а вот 120 мм вентилятор её лишен.

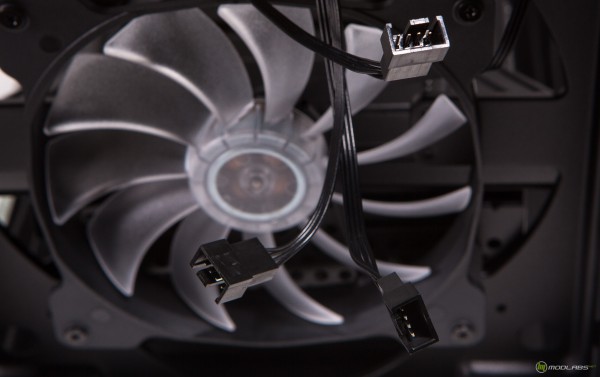

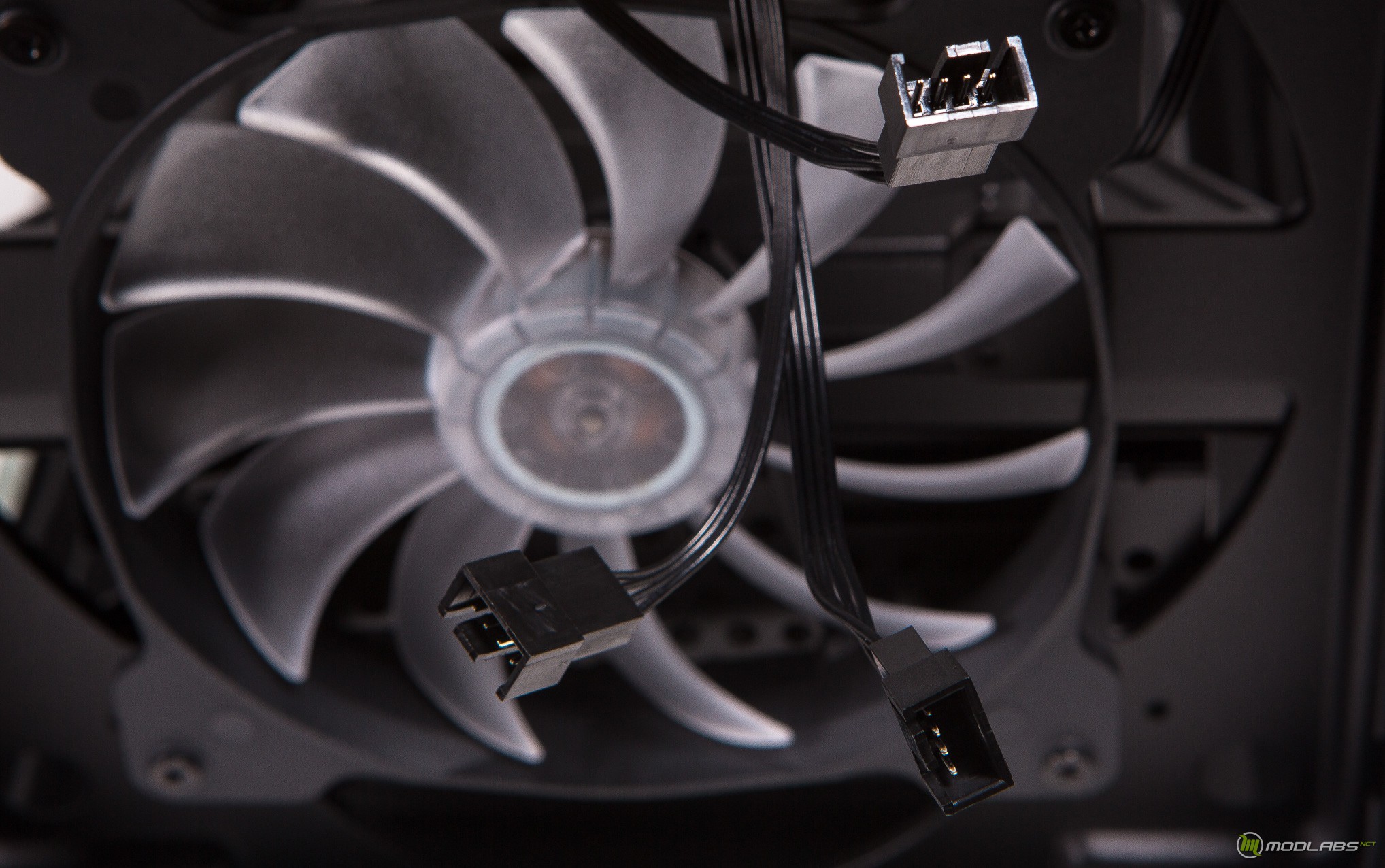

Подключается вентиляторы 3-pin коннекторами. Модели вентиляторов A1225L-12S-2 и A1425L-12S-2-L.

Сборка системы

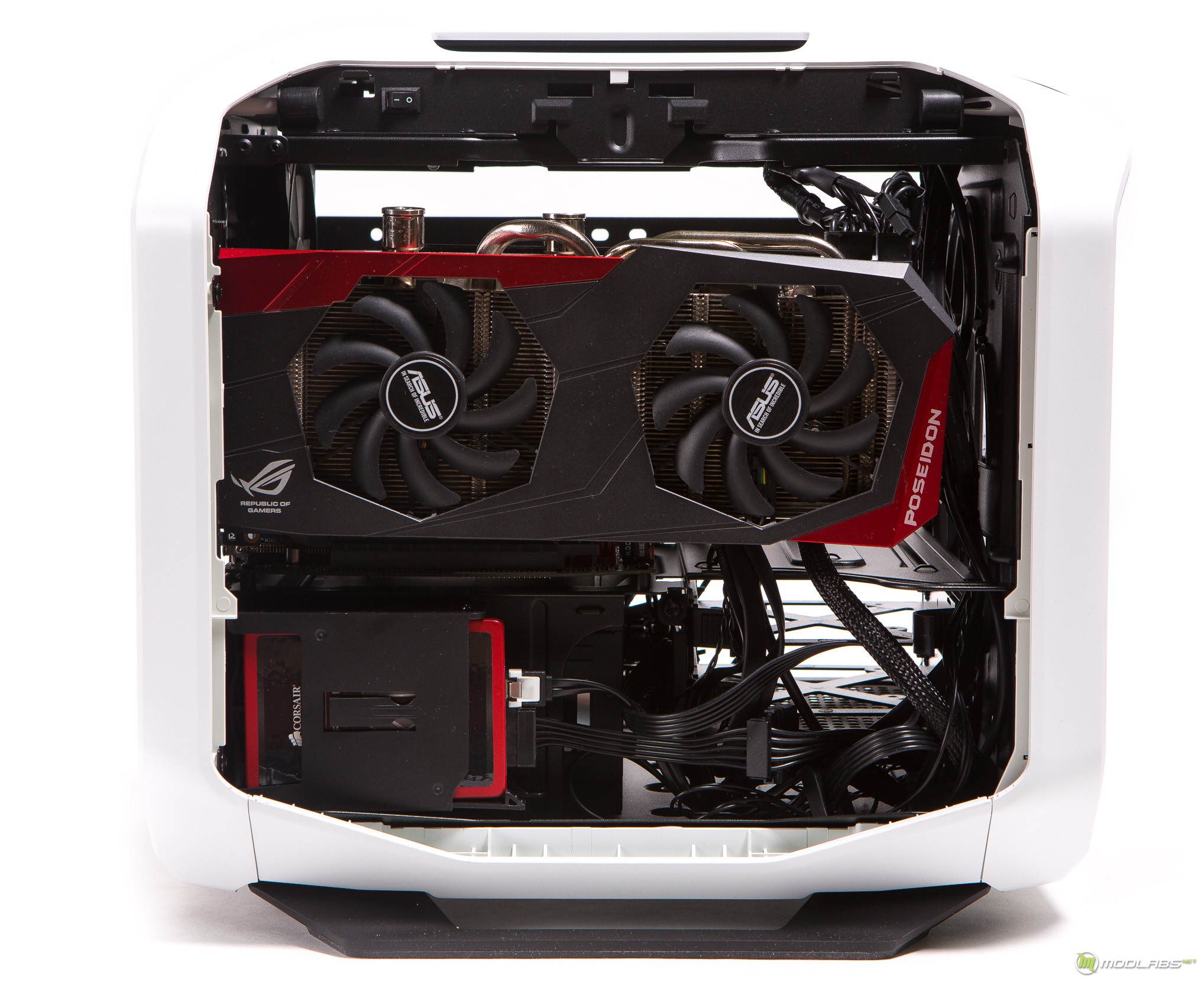

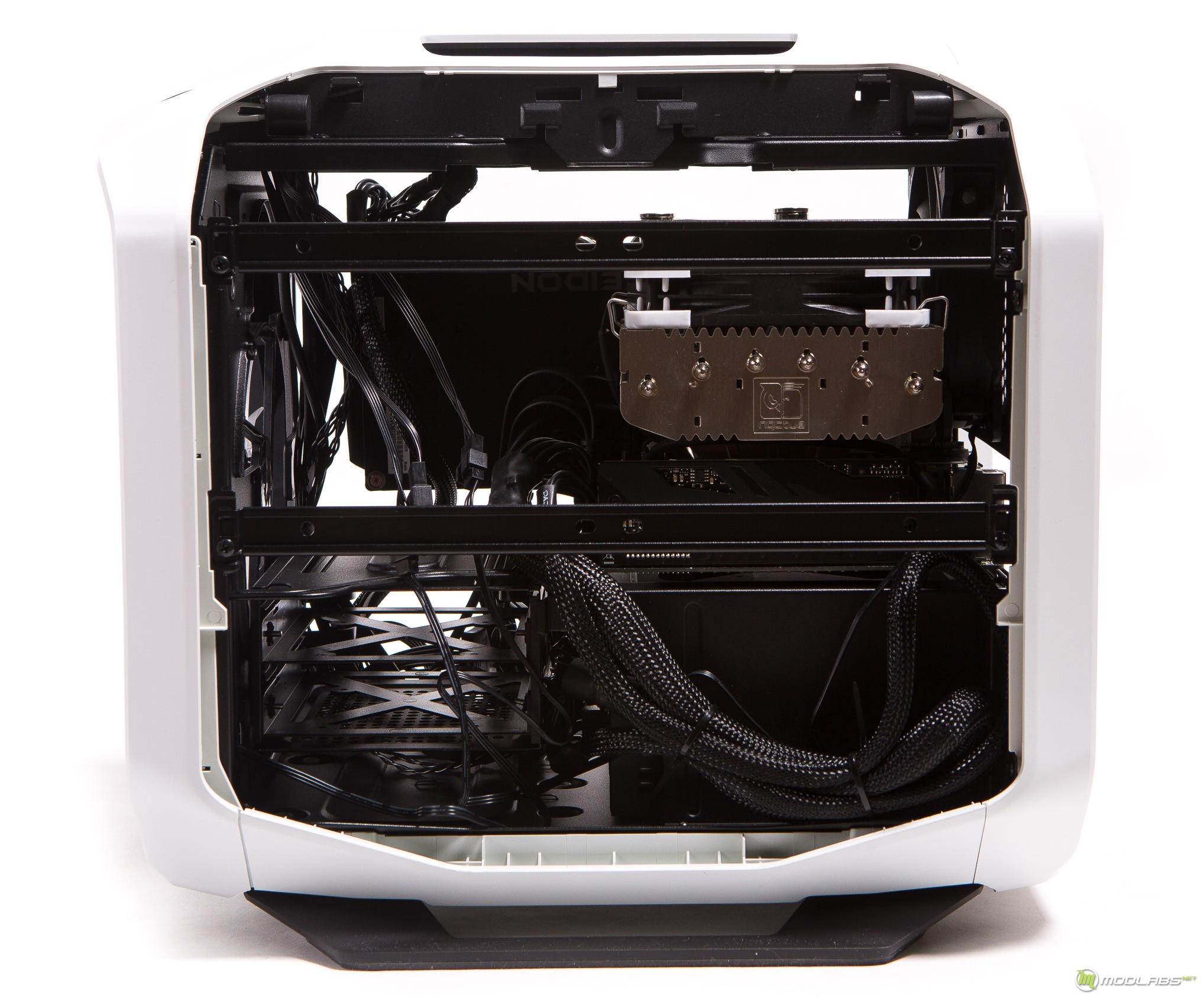

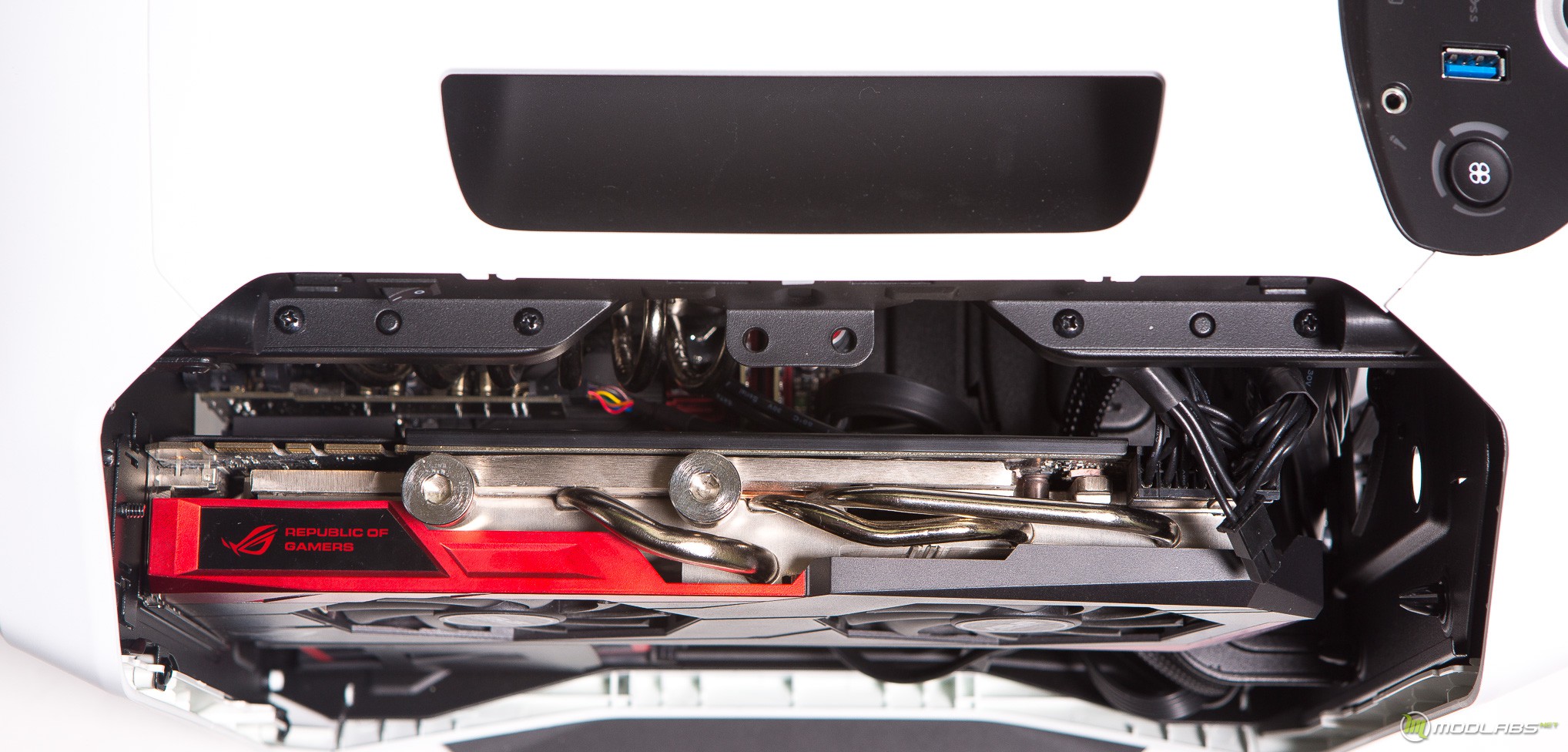

Сборка в корпусе Corsair Graphite Series 380T проста и удобна, хотя не лишена некоторых особенностей, для начала следует установить материнскую плату, максимальная высота процессорного кулера равна 150 мм (заявлено), но в принципе в корпус влезет и 155 мм модели. После уже можно устанавливать блок питания, напомню его длина ограничена 160 мм, хотя если убрать корзину для жестких дисков можно установить и более длинный БП. В последнюю очередь следует устанавливать видеокарту, длина которой ограничена 290 миллиметрами.

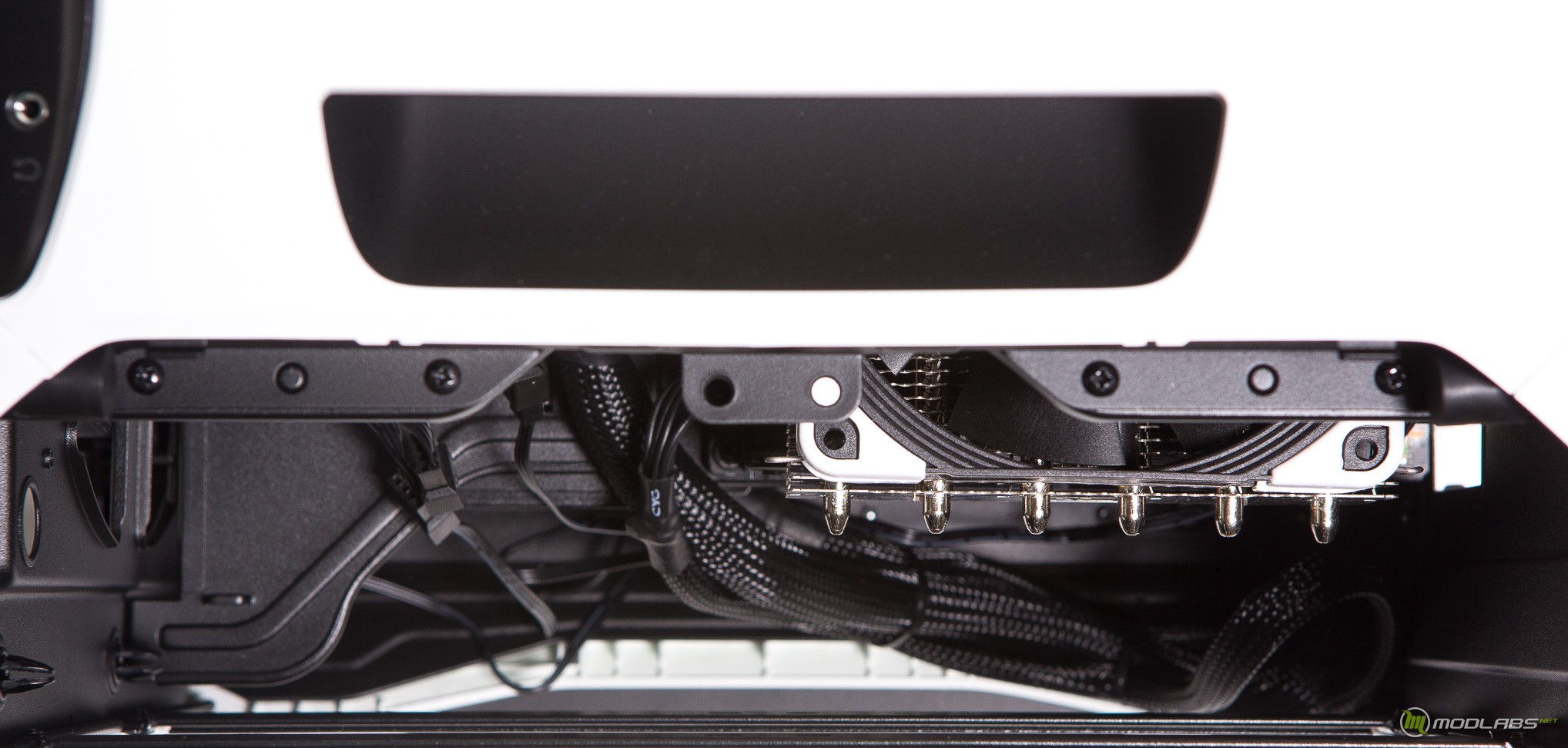

Несмотря на небольшие габариты провода БП внутри корпуса можно спрятать без каких-либо проблем.

От себя добавлю, что есть незадействованное пространство рядом с материнской платой. Я думаю там напрашивается дополнительная корзина для жестких дисков, с ней бы можно было сделать неплохой NAS. Но в тоже время было бы затруднительно подружить всё с СЖО при желании установить таковую.

Подсветка

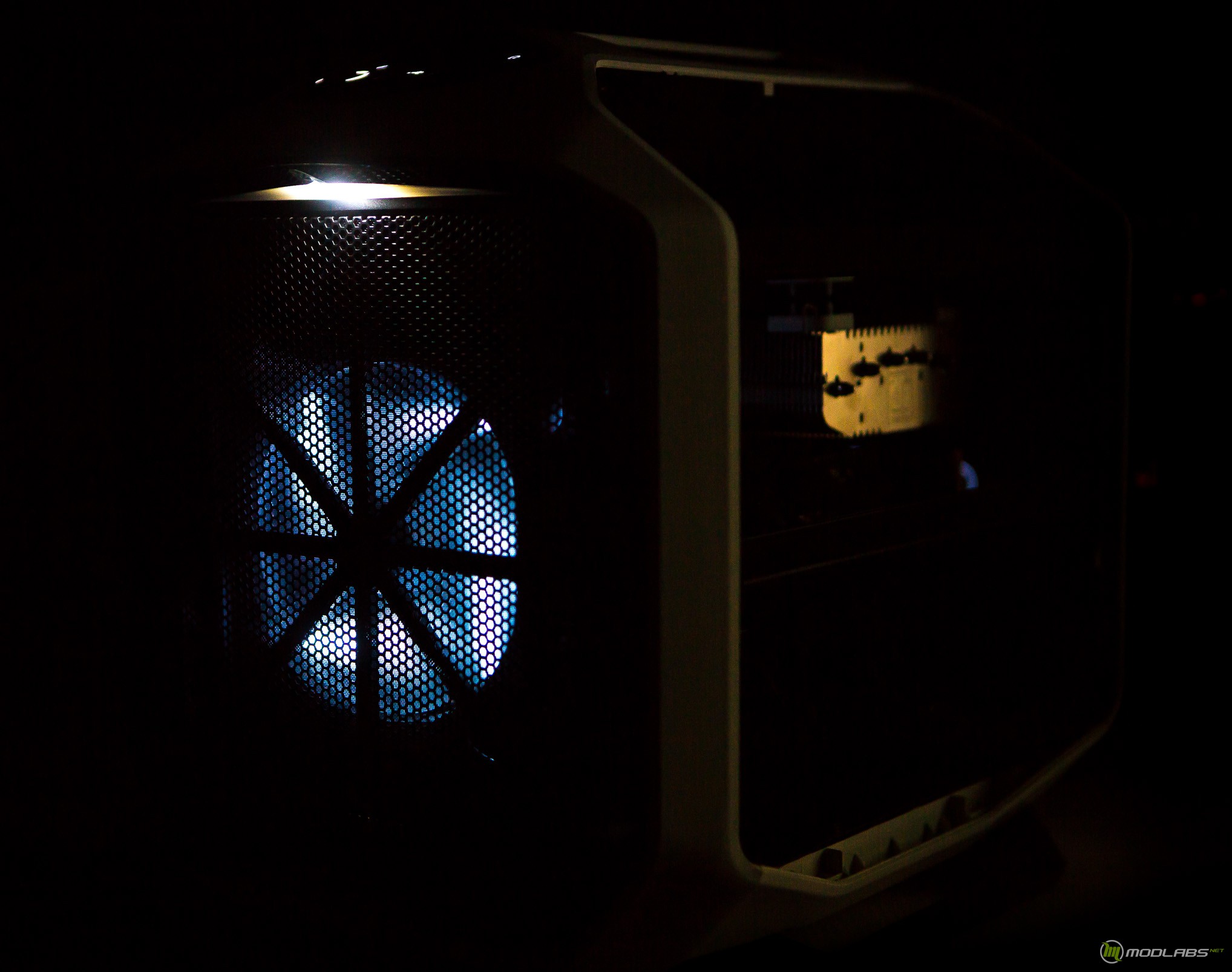

Мне понравилась ненавязчивая подсветка передней панели. Такую коробочку будет не стыдно поставить на столе.

Тестовый стенд

• Процессор: Intel Core i7 4770K@3.9 1,15v (HT включена, Turbo - включена);
• Материнская плата: ASUS MAXIMUS VI IMPACT;
• Система охлаждения: Noctua NH-C12;
• Оперативная память: Kingston HiperX Savage 2400Mhz;
• Видеокарта: ASUS GTX980;
• Жёсткий диск: SSD Corsair Neutron XT 240 ГБ;
• Блок питания: Corsair AX760i.

Методика тестирования

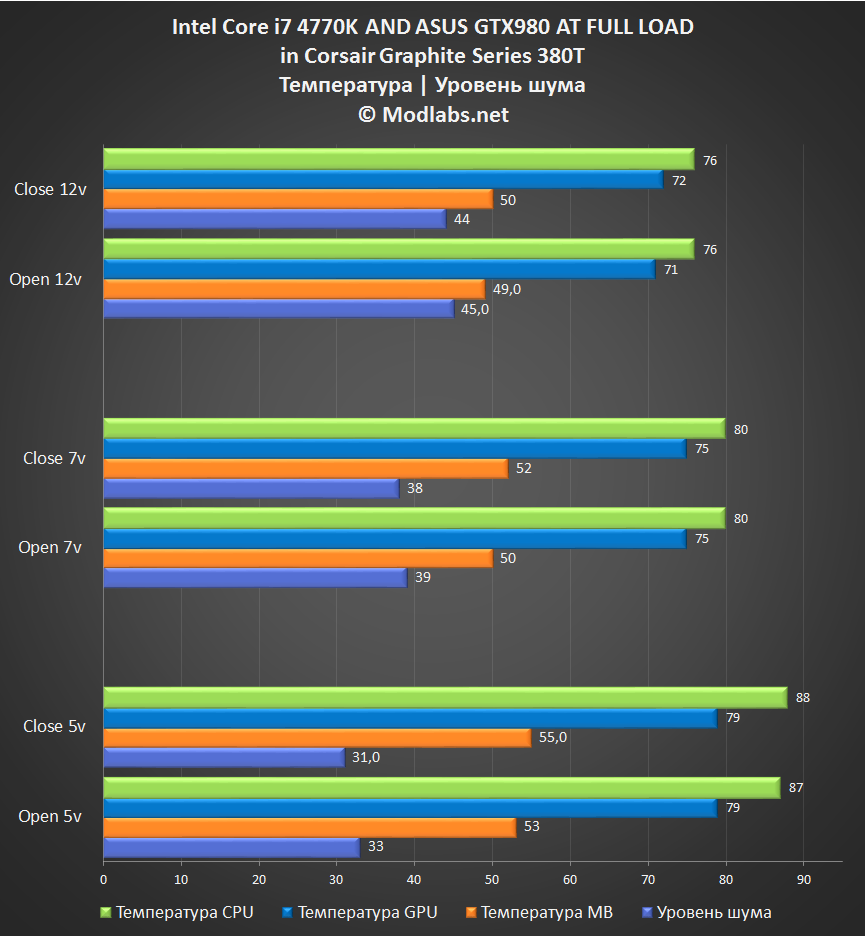

Греть будем в течении 10 минут в LiNX 0.6.4 и одновременно в Furmark в оконном режиме при разрешении 1600х900p. Температура окружающей среды равна 28 градусов.

Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z и HWMonitor.

Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130дБ с расстояния 10см. Уровень шума в помещении 30-31,5 дБ.

Вентилятор, установленный на процессорный кулер работах при скорости 700об\мин. Вентиляторы видеокарты, не раскручивались более 1600об\мин. И процессорная СО и СО видеокарты сами по себе работали очень тихо.

Вывод

Для меня знакомство с корпусом Corsair Graphite Series 380T было очень приятным и запоминающимся. Хороший баланс внешнего вида и функциональности прощает корпусу все же немного большие габариты для iTX системы. Но нужно ли тут стремиться к минимализму? Ведь он несет ряд ограничений в плане возможностей расширения, системы охлаждения, видеокарты и накопителей… Я думаю нет! У Corsair 380T всё продуманно, нет практически ничего лишнего и собирая систему вам не придётся испытывать неудобства от плотной компоновки.

Идея производителя сделать корпус с возможностью переноски получилась. Я думаю те для кого это актуально оценят ее реализацию в 380Т. А наличие реобаса и подсветки добавляют шарма и практичности этой космической капсуле.

В нём можно собрать по-настоящему высокопроизводительный ПК с хорошей системой охлаждения. Тут даже есть возможность собрать полноценный контур СЖО, конечно с некоторыми незначительными ограничениями, но всё же не каждый iTX кейс сможет похвастать этим. Качество материалов, качество сборки находятся на высоком уровне, что соответствует уровню компании. Стоимость данного корпуса варьируется в районе от 8800- 11400р, что учитывая ценники конкурентов можно назвать адекватной планкой.

Введение, Внешний осмотр

Компания Zalman очень частый гость нашего ресурса, и я не раз имел дело с их продукцией, хочу отметить, они молодцы. Конечно не былое величие прошлых лет, но тоже неплохо. Так же я часто уделял внимание тому что при создании своих продуктов они делают упор на дизайн, при этом не забывая про конструктивный аспект, хотя порой баланс немного нарушен… И сегодня я хотел бы вас познакомить с корпусом в котором этот баланс на мой взгляд выдержан идеально. Встречайте обзор и тестирование ATX корпуса ZALMAN R1.

Упаковка и комплектация

Поставляется данный корпус в большой картонной коробке, с кратким описанием характеристик продукта.

Комплект поставки довольно скромен, что ожидаемо для средне-бюджетного корпуса каковым является R1, но в нем есть всё необходимое для сборки ПК.

Внешний вид

В компании Zalman один отдел точно работает не покладая рук это - дизайнерский отдел. Ведь не только корпуса ещё и системы охлаждения имеют интересный внешний вид. Но давайте отойдём от размышлений об общем и прейдём к частному, к корпусу ZALMAN R1. На первый взгляд перед нами обычный кейс со строгим дизайном, но если присмотреться, то можно увидеть наличие линий и глянцевых вставок, которые придают корпусу изящности.

На одной из боковин находится прямоугольное акриловое окно размером 135х170 мм. Оно расположено в левой части, а в правом нижнем углу боковины находится серая надпись R1. С другой стороны, на дверце, присутствует расширение, глубиной 8 мм в виде шестиугольной фигуры, оно служит для более комфортной прокладки кабелей за задней стенкой.

Так же стоит уделить внимание боковинам передней панели. Снизу на них по обе стороны присутствуют прорези для забора воздуха фронтальными вентиляторами.

На лицевой панели расположена дверца её наружная поверхность выполнена из пластика с имитацией под металлическое покрытие. На внутренней стороне дверцы присутствует резиновое покрытие.

За дверцей по левому контуру самой передней панели, можно увидеть глянцевый элемент необычной формы, довольно «геометрично».

На дне корпуса присутствует прорезь для забора воздуха блоком питания, и она закрыта съёмным пылевым фильтром. Там же находятся пластиковые ножки. Более ничего интересного нет.

Задняя сторона стандартна по своей компоновки для ATX корпуса. Ничего необычного тут не увидеть. Отсек для БП расположен снизу, над ним семь расширений для PCIe слотов материнской платы, 120 мм вентилятор, отверстие для задней панели выходов материнской платы, и пара отверстия для шлангов СЖО.

Верхняя часть и её дизайн дополняет общее буйство линий R1. Так же сверху можно обнаружить съёмную крышку под которой находится посадочное место для двух 120 мм вентиляторов или 240 мм радиатора.

Только вот проблема в том, что поверхность крышка «глухая». Если её не снять, то она будет препятствовать оттоку воздуха, а следовательно ухудшению эффективности системы охлаждения

Сверху можно наблюдать кнопку включения и выключения, пару USB 2.0, один USB 3.0 и аудиовыходы.

Вернёмся к передней панели и рассмотрим её получше. На внутренней стороне дверцы находится резиновое покрытие, и ещё можно увидеть две круглые наклейки. Под ними находятся магниты, эти наклейки лучше не отдирать, так как они оторвутся с прорезиненным покрытием и будет не красиво.

На самой панели можно увидеть два отсека для 5.25” устройств и одно для 3.5”. Ниже находится съёмная решетка, а чуть праве от неё трехпозиционный контроллер.

Корпус оснащен трёхпозиционным контролером, который поможет владельцу ПК управлять корпусными вентиляторами, правда только в ручном режиме 5-7-12V.

Но вот не задача, у контролера есть возможность подключения только двух 3pin вентиляторов, а корпус комплектуется тремя стодвадцатками.

Так же на передней панели за дверцей можно найти съёмную решётку с пылевым фильтром. Под ней находится один 120 мм вентилятор с подсветкой и ещё одно посадочное место для стодвадцатки.

Внутренний осмотр, Сборка, Выводы

Внутреннее строение

Внутреннее строение R1 вполне стандартно для современного ATX корпуса, но всё же есть ряд своих особенностей.

Первым что зацепило мой внимание это - перфорированный поддон материнской платы, я вижу такое в первый раз, и могу сказать, что данный ход сделает температуру материнской платы и её элементов немного ниже. Благодаря улучшению вентиляции.

Второе это стойка около видеокарт, которая служит для установки вентилятора, по задумке инженеров. Но куда более интересным и полезным будет реализации функции поддержки тяжелых видеоадаптеров, предотвращая деформацию текстолита.

В остальном всё довольно привычно и стандартно.

Сзади отведено немного места для прокладки кабелей БП.

Всего в корпусе можно разместить 4х 3.5” жестких диска. Они устанавливаются с помощью пластиковых салазок, идущих в комплекте. И ещё можно установить один 2.5” накопитель в специальной посадочное место которое находится сверху на корзине.

Корпус поддерживает материнские платы форм-факторов ATX/mATX/mITX.

В корпус установлены три вентилятора ZA1226CSL один из них с подсветкой, но в остальном их характеристики идентичны. Их максимальная скорость равна 1200об/мин.

Подключение питания вентиляторов происходит через 3pin коннектор

Сборка системы

Не смотря на бюджетность корпус объективно получился неплохим, тонкую сталь 0,6-0,7 мм, с лихвой компенсирует качественная обработка. Сборка в корпусе проста и удобна. Каких-либо трудностей в процессе не возникло, корпус без проблем вмещает в себя материнские платы размера ATX, длина блока питания может быть до 200мм, все кабеля можно аккуратно спрятать, хотя места с обратной стороны могло бы быть больше. Высота процессорного кулера максимально может равняться 160мм. Длина в слотах, находящихся выше корзины с жесткими дисками равна - 360мм. В слотах находя напротив корзины длина видеокарты значительно меньше, она равна 275мм.

С обратной стороны условно достаточно места для того чтобы аккуратно проложить провода. Но если места за материнской платой будет недостаточно, или провода блока питания сильно толстые, то тут поможет расширение в боковой стенке.

Тестовый стенд

• Процессор: Intel Core i7 4770K@3.9 1,15v (HT включена, Turbo - включена);
• Материнская плата: ASUS Z87 -k;
• Система охлаждения: Deepcool Gamer Storm Lucifer V2
• Оперативная память: Kingston HiperX Savage 2400Mhz;
• Видеокарта: GTX660 2Gb
• Жёсткий диск: SSD HGST HDS721050DLE630
• Блок питания: Corsair HX750i

Методика тестирования

Тестирование системы охлаждения корпуса будет проходить путём слияния стресс тестов течении 10 минут. LiNX 0.6.4 в сочетании с Furmark в оконном режиме при разрешении 1600х900p. Температура окружающей среды равна 28 градусов.

Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z и HWMonitor.

Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130дБ с расстояния 10см. Уровень шума в помещении 30-31,5 дБ.

Вывод

Если сказать кратко, то ZALMAN R1 удался. Ценовая категория корпуса находится в районе 3000 рублей и за эти деньги R1 может предложить функциональность более дорогих собратьев, что весьма недурно. Отдельно хочу отметить итоговый уровень качества, который однозначно положительно выделяется из ряда иных среде-бюджетных корпусов.

И по факту мы имеем: строгий корпус, при этом немного выделяющийся из серых масс одинаковых коробок, немного конечно, но всё же. Наличие трёх вентиляторов и реобаса делают его ещё более интересным. И искать в нём что-то плохое в этой ценовой категории, я не вижу смысла. В качестве оппонента можно привести более дорогой Thermaltake Core V31, который мало чем отличается от героя этого обзора.

Введение, Внешний осмотр

Как мы неоднократно убеждались, сегодня энтузиаст может собственноручно собрать компактную систему, для этого на рынке компьютерных комплектующих есть все необходимое. В частности, производители выпускают материнские платы форм-фактора Mini-ITX для актуальных платформ без каких-либо задержек, а после выхода Radeon R9 Nano мы и вовсе можем говорить об укреплении позиций этого форм-фактора.

Я уверен, отдавая приоритет компактной системе, а не обычному «ATX-ящику» большинство энтузиастов ставят пред собой задачу реализовать визуальной опрятную сборку. Иначе, зачем нужно принимать связанные с такой системой ограничения, лишь размеров ради?

Так, дорогой мой читатель, я хочу познакомить тебя с очень интересным представителем корпусов дивизиона Mini-ITX, а именно Raijintek Metis. По первым фотографиям, лично мне, он приглянулся! Но давайте не будем забегать вперед и в деталях проверим, насколько хорош Metis в исполнении, используемых материалах и удобстве сборки в целом.

Начнем с упаковки, фотографию которой приводить я не буду – она миновала не одну границу, пока добралась до меня :), поэтому фотогеничностью не блещет. Скажу лишь, что на ней есть перечисление основных характеристик и название корпуса, а другие моменты опустим. Внутри коробки корпус фиксируется двумя пластмассовыми направляющими, и дополнительно обернут в хороший пакет.

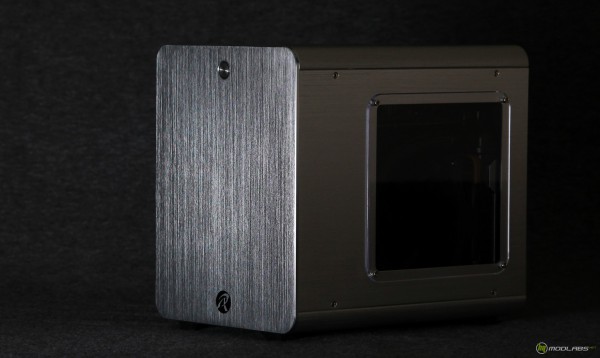

Если говорить в миллиметрах, то размеры Metis’a составляют 190x254x277, при таких значениях корпус можно смело записывать в компактные решения. Теперь переходим к визуальной составляющей, все основные стенки корпуса выполнены из фактурного алюминия, который в нашем случае носит истинно металлический цвет, Grey по терминологии производителя. Так же доступны вариантов окраски: черный, красный, синий, зеленый и золотистый! В этой части производитель очень хорошо подошел к вопросу – наверное, каждый сможет найти цвет под свою систему и проект в целом.

На боковых стенках есть воздушная перфорация и смотровое окно. Как можно заметить, окно находится на левой стенке, что не совсем стандартно. Да, корпус имеет перевернутое внутреннее строение, но об этом немного позже. Еще плюс к оформлению поставки – смотровое окно аккуратно заклеено пленкой с обеих сторон.

Лицевая панель выполнена в воистину минималистическом дизайне! Здесь наблюдается сплошная поверхность с небольшой клавишей включения и нижерасположенным логотипом производителя. Как по мне, вариант скругленных торцов и круговое оформление выше упомянутых элементов сочетается просто замечательно.

Переходим к верхней панели, здесь опять же полностью монолитная пластина, у края находится пара портов USB 3.0 и два аудио разъема. Отметим здесь, и потом несколько раз по тексту, данные элементы подогнаны друг к другу очень и очень хорошо.

Обратная сторона корпуса является единственным из внешних элементов, который выделяется из общего оформления. Здесь применен обычный материал с черной матовой краской. В целом такой подход нельзя назвать минусом – чисто техническая зона корпуса.

Из имеющегося на задней панели можно отметить нишу для I/O – панели материнской платы, две заглушки для слотов расширения расположенные выше, обширную область 120-мм вентилятора, который, не смотря на стандартный размер занимает значительную часть всей панели. Отдельно отметим разъем для подключения питания, здесь как вы могли догадаться, блок питания не имеет прямого выхода для взаимодействия с пользователем.

Вся внешняя составляющая корпуса состоит из отдельных панелей: верхняя, нижняя, пара боковых и лицевая. Панели съемные, не зависят друг от друга и крепятся на основную раму при помощи болтов. Ниже я приведу крупноплановые фотографии, на которых постарался отразить уровень подгонки составных частей между собой. Как по мне, все выполнено очень и очень хорошо.

Нижняя часть корпуса как не удивительно не отличается в части оформления. Здесь мы можем выделить наличие четырех добротно сделанных ножек. Они прорезинены и прикручены к корпусу. Далее идет отверстие для посадки блока питания – именно здесь будет выходить нагретый им воздух. А вот эти перфорации с резиновыми кольцами предназначены для фиксации накопителей.

На этом мы можем заверить с внешним осмотром и перейти к внутренней составляющей.

Внутренний осмотр, Сборка, Выводы

Как уже упоминалось, корпусные панели крепятся к раме при помощи болтовых соединений. В процессе сборки с большой долей вероятности придётся демонтировать боковые, а также верхнюю панель. Пленку со смотрового окна рекомендуется снимать только после полной сборки – финальным штрихом так сказать ;). Кстати, на фото ниже можно увидеть, что смотровое окно фиксируется на крышке при помощи добротного болтового соединения.

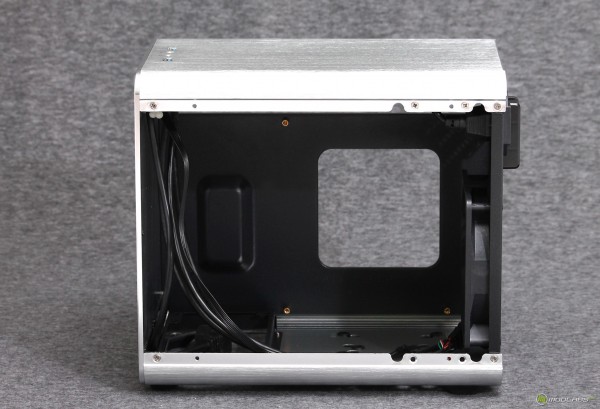

Основным «стержнем» Raijintek Metis является сборная из задней стенки и рамы для крепления материнской платы. Как видим, рама материнской платы в области крепления системы охлаждения располагает монтажным отверстием. Для увеличения прочности конструкции используется одна рельефная выемка и загнутые края.

В целом, можно попытаться установить всю систему без демонтажа верхней панели, но лучше снять ее сразу :).

Как видим, в состоянии по умолчанию, к верхней крышке крепится удлинитель провода питания - есть две точки крепления для более опрятной укладки. Дополнительно, в основании есть рама для крепления 3,5 дюймового накопителя.

Изначально я сразу завинтил диск – держится хорошо. Однако, забегая вперед, скажу, что с установленным накопителем верхнюю крышку не удастся установить на свое законное место, видите, граница диска находится рядом с фаской крышки? Так вот рама между ними не пройдет. В итоговой вариации установки необходимо только примерить диск, затем поставить крышку на раму, затем довести накопитель до своего законного места и только тогда осуществить протяжку болтами. Наверное, это единственный момент, который может озадачить пользователя при сборке.

Ранее наблюдаемые разъемы и функциональная клавиша корпуса подключаются к плате при помощи специальных разъемов. Длинна кабеля достаточная, все они имеют черный цвет и в целом выглядят очень даже хорошо. Понравился концевик USB, который в случае необходимости может быть подключен и к порту стандарта 2.0.

Мы уже упоминали о внутреннем расположении блока питания. Так вот, его длинная сторона (если мы говорим о стандартных БП) будет располагаться параллельно лицевой панели корпуса. Подключение кабеля питания осуществляется при помощи переходника, выход которого находится на тыльной стороне. Скажу сразу, для идеальной укладки провода по периметру немного не хватает длины, всего 2-3 сантиметра.

Далее уже с внутренней стороны мы видим точки установки накопителей, они имеют прорезиненную основу и позволяют «заинсталить» два накопителя форм-фактора 2,5". Здесь же мы видим предустановленный 120 миллиметровый вентилятор, судя по кембрикам и наклейкам это собственный экземпляр Raijintek.

Итак, вот в таком состоянии корпус подошел к моменту сборки. Скажу сразу, установленные компоненты в рамках нашей системы не является заявкой на идеально сбалансированную систему – их выбор осуществлялся с целью тестирования корпуса и обуславливался имеющимися «под рукой» семплами.

Итак, для установки мы использовали следующий перечень комплектующих:

• Процессор: Intel Core i5 6600K;
• Охлаждение процессора: Corsair Hydro Series H80i GT;
• Материнская плата: MSI Z170I Gaming Pro AC;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Видеокарта: Sapphire Radeon R7 260X OC;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В процессе сборки я пошел не самым стандартным путем в части используемого блока питания. Признаться честно, он попросту попался под руку :), а дальше сыграл интерес возможности применения полноразмерного ATX – блока в составе компактного Metis’a. Установка блока питания удалась, однако при таком подходе зона для видеокарты уменьшилась до стандартных 170 миллиметров mITX систем, так же уменьшилось доступное место для укладки кабелей.

В любом случае, применение mITX видеокарты с лихвой компенсировало вышеописанные пункты. Так же заметим, что для максимально красивой сборки можно изменить длину кабелей питания и сделать их частью экстерьера. Пропустить «за материнской платой» удалось только 8-pin кабель питания процессора. Основное питания материнской платы в целом тоже можно провести именно там, но придется «резать» подставку для материнской платы – чего делать в штатной сборке корпуса я не планировал.

Система водяного охлаждения Corsair H80i GT отлично вписалась, однако пришлось оставить только один доступный для установки вентилятор, иначе радиатор начинал упираться в шланги в районе блок-помпы. В случае воздушного охлаждения, в Raijintek Metis может уместиться радиатор до 160 миллиметров высотой.

Далее приведу несколько фотографий системы с закрытой крышкой. Не самая идеальная укладка кабелей в области блока питания скрылась за крышкой, а в центре все получилось достаточно опрятно.

Wi-Fi антенны материнской платы MSI Z170I Gaming Pro AC гармонично вписались в общий вид системы, и как по мне, придали некий момент обособленности от проводов.

Фото с минимальным светом, наверное, максимально передает фактурность металлических панелей. В целом с учетом установленного железа, система получилась весьма тяжелой. Однако, как во время сборки, так и после, каких-либо деформаций стенок корпуса не наблюдалось – все идентично полностью пустому варианту.

Итак, что можно сказать по результатам сборки. Корпус Raijintek Metis позволяет собрать адекватную систему форм-фактора mITX. При этом можно отметить следующие положительные стороны: хорошее качество используемых материалов, степень их обработки и подгонки друг к другу, а также интересную «перевернутую» конфигурацию с наличием смотрового окна. Дополнительным бонусом может служить наличие различных вариантов окраски, но как по мне, чистый алюминий выглядит максимально эффектно.

К придиркам я могу отнести следующие факторы: при закрученном накопителе нельзя установить верхнюю крышку корпуса – возможно несколько лишних миллиметров в бок при посадке корзины могли бы исправить ситуацию. Здесь же можно отметить отсутствие вентиляционных отверстий на верхней панели, что в купе с горячей видеокартой может сделать режим накопителя, установленного в 3,5" отсек, не самым комфортным. Хотя именно при отсутствии лишних сверлений корпус выглядит максимально монолитно.

При обсуждении конкретно нашей сборки, некоторые пользователи озадачились возможностями поступления свежего воздуха внутрь корпуса. В качестве ответа упомяну, что с таким железом RM1000i может быть назван пассивным блоком питания – я не помню момента вращения вентилятора, далее вентиль на H80i GT вращался на скорости в 800 об/мин, а это очень и очень мало – по сути, он один выкидывал воздух за пределы корпуса. Свежий воздух мог поступать из-за перфораций за пределами материнской платы и несколькими большими отверстиям в нижней панели. При этом, воздух с перфораций отлично проходил вдоль видеокарты до момента выхода из корпуса – что является достаточно интересным подходом.

Теперь, после описания плюсов, минусов и нюансов сборки могу вспомнить о цене, тут хочется улыбнуться. На момент публикации материала, в столичной рознице только один магазин предлагал Raijintek Metis за 4090 рублей. При таком ценнике Metis стоит однозначно дешевле множества аналогов и имеет несколько конкурентов дешевле. С некоторыми из них мы познакомимся в скором времени. В любом случае, при условии всего вышеописанного я могу назвать Raijintek Metis хороши вариантом для сборки на Mini-ITX.

Мы уже знакомились с парой корпусов от компании GMC, это был один из топовых GMC H200 PHOONG V и более доступный GMC TITAN. Оба варианта оставили о себе хорошее впечатление, более детально с особенностями их исполнения можно ознакомиться в соответствующих обзорах.

Сегодня, я хочу рассказать о ещё одном представители корпус GMC, его имя AEGIS Pro. В целом он находится на одной ступеньки с ранее рассмотренным TITAN, но как показывает практика даже рядом стоящие модельки порой сильно отличаются друг от друга. Давайте более детально взглянем на героя сегодняшнего обзора, а далее посмотрим чем производитель порадует нас.

GMC AEGIS Pro поставляется в обычной упаковке с парой направляющих, удерживающих корпус. На ней есть перечисление основных характеристик и явно читаемое название, её фото мы опустим и сразу перейдём к знакомству с корпусом.

AEGIS Pro выполнен в форм-факторе Midi-Tower и может похвастаться размерами в 190x440x475 миллиметров. Такие габариты вписывают его в ряд среднестатистических корпусов Midi-Tower, здесь не применяться какие-либо «хитрости» для уменьшения размеров при сохранении функциональной части.

Визуально корпус выглядит весьма интересно, производитель применил чередование глянцевого и матового пластика, присутствие множество угловых переходов и небольших «дутостей». Цвет исполнения – чёрный, согласно сайту компании на данный момент это единственный вариант расцветки. Боковая стенка располагает обширным смотровым окном, которое по площади больше чем у GMC TITAN.

Лицевая панель располагает небольшим блоком управления, выходами для трёх 5,25" устройств и явной областью с перфорацией для организации охлаждения.

Функциональный блок управления делиться на две составляющие. В верхней части есть два разъёма USB различных поколений, выходы для подключения наушников и микрофона. Нижняя часть приютила клавиши включения и перезагрузки, индикатор загрузки HDD и две клавиши управления вентиляторами. Весь нижний блок стилизован под метал и, на мой взгляд, выделяется из общего дизайна корпуса.

Нижняя часть лицевой панели располагает сетчатой перфорацией и двумя решётками, стилизованными под воздухозаборники, есть небольшой логотип GMC. Именно за этой решёткой скрывается первый предустановленный вентилятор с синей подсветкой.

Теперь перейдём на верхнюю грань корпуса здесь, как и у H200 Phoong V есть возможность прямого подключения HDD|SSD – накопителя. Фишка удобная но, наверное, не из нашего десятилетия :). Однако, если вы используете «голый» накопитель для переноски данных, то она однозначно вам понравится.

Вторая часть верхней грани корпуса продолжает стилизацию под «воздухозаборники». Под этой решёткой находиться второй предустановленный вентилятор, который работает навыдув из корпуса.

Обратная сторона корпуса располагает стандартной областью для I/O-панели материнской платы, для пользователя доступны семь заглушек слотов расширения, в области которых находится перфорация для доступа воздуха в корпус. Здесь же мы обнаруживаем третий предустановленный вентилятор и набор из трёх отверстий для шлангов систем водяного охлаждения. Мне не совсем понятна логика наличия трёх отверстий, для двух контуров СВО корпус очень маленький, а для одного контура более подходит чётное количество.

Нижняя часть корпуса может похвастаться наличием четырёх добротных ножек с прорезиненным основанием. Ножки выполнены хорошо, поднимают корпус от пола и уменьшают уровень вибраций. Далее, мы можем увидеть почти сплошную перфорацию. С одной стороны, она даёт возможность притоку воздуха, с другой — уменьшает прочность и звукоизоляцию корпуса.

На посадочном месте под вентилятор, которое по умолчанию вакантно, и области вентилятора блока питания есть пылевые фильтры. Они представляют собой сеточку с довольно большим сечением, при этом у них отсутствует рамка по периметру. Такой подход исполнения мы уже видели и у других производителей, скорее всего эти фильтры можно присвоить звание одноразовых.

Окно, выполненное на боковой грани, располагает небольшой тонировкой и крепиться к корпусу при помощи пластиковых «клёпок». Нужно признать, но качество этого крепления можно назвать слабым, есть явные зазоры и шатания окна даже при небольших воздействиях.

Вот мы и добрались до внутреннего строения GMC AEGIS Pro. К установке доступны матерински платы форм-факторов ATX, mATX и Mini-ITX, можно сказать полный набор. Далее, по текущим меркам бюджетных корпусов, пункты относительно стандартные: блок питания располагается снизу, стойка накопителей не демонтируется.

Примечательно, но на основной раме, к которой крепиться материнская плата, есть две больших полости. И если наличие верхней может быть записано в плюсы (удобство монтажа системы охлаждения), то — вот нижняя прорезь явно используется для уменьшения используемого материала.

Стойка накопителей строго фиксируется в корпусе и не может быть демонтирована. Она выполнена совершенно иначе, относительно GMC TITAN и к сожалению данные отличия не находятся в положительной зоне. Первое что бросается в глаза, это отсутствие салазок для быстрой установки накопителей, далее мы замечаем не оптимальное направление корзины с 3,5" устройств.

Наиболее интересно смотрятся вертикальные посадочные места для 2,5" устройств, у «Титана» этот пункт был выполнен однозначно продуманней.

Внутри корпуса находиться пучок проводов, обеспечивающий функциональную часть всех портов лицевой панели. Правда не имеют какой-либо оплётки или укладки, длинна достаточна для прокладки обходными путями.

Однако, здесь мы наталкиваемся на первую сложность при сборке аккуратной системы на базе AEGIS Pro. Корпус не располагает техническими отверстиями для укладки кабелей, это касается как периферийных вариантов в виде кнопок включения, так основополагающих кабелей питания материнской платы.

Кстати, чуть не забыл, в комплекте есть небольшая инструкция по сборке, адаптер для установки накопителя в 5,25" отсек, три заглушки, небольшой спикер и дюжина болтов. Отметим, что штатные заглушки, установленные в корпусе одноразовые, они демонтируются и не возвращаются на место, а в запасе есть только тройка многоразовых.

Для сборки системы на базе GMC AEGIS Pro была выбрана весьма серьёзная конфигурация комплектующих, а именно:

• Процессор: Intel Core i5 6600K (Turbo - выключена);
• Охлаждение: Noctua NH-D15s;
• Видеокарта: MSI GeForce GTX 960 GAMING 2G
• Материнская плата: ASUS Z170-A;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы) и Seagate ST2000DM001 (для данных);
• Блок питания: Corsair RM1000.

Корпус позволил собрать систему но, признаться честно, эта сборка не прошла гладко и интересно. Основным вопросом к корпусу является отсутствие монтажных отверстий для укладки кабелей питания материнской платы и процессора. При таком подходе кабеля попросту остались во внутренней части и не использовали доступное пространство с потайной стороны, а оно заметим, специально увеличено для большой вместимости.

Итак, собрать систему с топовой конфигурацией нам удалось :). В момент его включения мы увидели сиянию подсветку вентилятора на передней панели. Заметим один нюанс работы функциональных клавиш управление вентиляторами, они не предлагают пользователю возможность регулировать обороты, а действуют по принципу простых выключателей.

Далее, по предустановленным стодвацаткам, меня удивило, что все три вентилятора производятся различными компаниями. При этом в момент работы два из них, установленные на передней и верхних стенках, издают явно слышимый звук работы подшипников. В GMC TITAN были установлены однотипные, стилизованные и тихие вертушки.

Подводя итог, сразу хочется сказать, что рассмотренный сегодня GMC AEGIS Pro относиться к разряду бюджетных вариантов компьютерных корпусов. На момент публикации статьи, по данным Яндекс.Маркета в столичном регионе цена на корпус составляет порядка 3000 рублей. И все бы хорошо, но не раз упомянутый сегодня GMC TITAN находиться на прилавках магазинов по аналогичной цене в 3000 рублей.

И если среди нескольких дюжин аналогов GMC TITAN подкупает своей продуманностью и отсутствием каких-либо недочётов, то GMC AEGIS немного растворяется даже на фоне своего собрата.
