Вступление, Комплектация, Внешний вид, Тестовый стенд и методика измерений

Вступление

Блок питания «Corsair RM1000i» фирмы Corsair входит в модельный ряд «RM» серии «для энтузиастов». Устройства данной серии обеспечивают мощность от 450 до 1000 Вт и оборудованы системой съемных кабелей. Кроме различной мощности, серия включает два подраздела, «RM» и «RMi», отличающиеся отсутствием или наличием полноценной поддержки фирменной технологии «Corsair Link». Если посмотреть на описание и маркировку БП, то модели отличаются лишь функцией измерения и контроля через «Corsair Link», а сами блоки питания одни и те же. Что же, ничего не стоит проверить – на тестировании уже был блок питания схожей модели и мощности Corsair RM1000 и устройство с поддержкой «Corsair Link» Corsair HX750i.

Упаковка и комплектация

БП питания поставляется в картонной коробке внушительного размера (390х230х150 мм), что в точности соответствует ранее рассмотренным блокам питания «RM1000» и «HX750i».

Оформление выдержано в принятом стиле для «RM» серии - светло-желтой гамме.

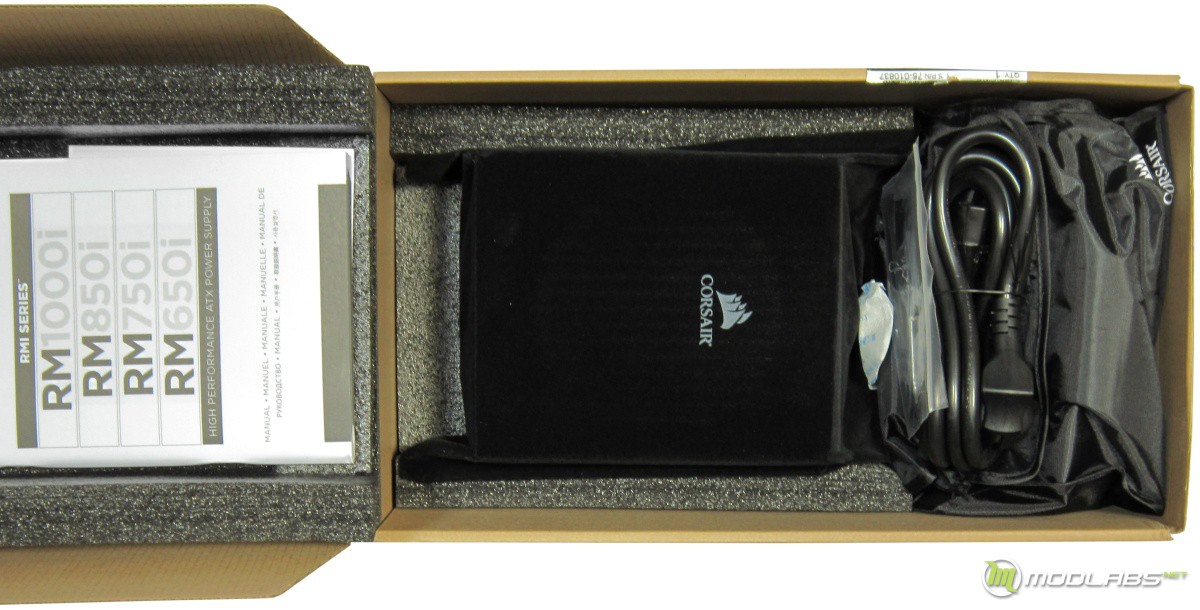

Обратная сторона под стать лицевой. После съема внешней картонной оболочки открывается следующая картина:

Блок питания хорошо защищен - его окружает толстый слой пенополиэтилена, при фотографировании верхняя крышка была снята. В данной модели присутствует традиционный тканевый мешочек, которого имелся в «HX750i» и отсутствовал в «RM1000». Кроме того, блок питания заключен в полиэтиленовый пакет, а в упаковке присутствует пакетик влагопоглотителя.

Комплект поставки:

• Блок питания Corsair RM1000i;
• Комплект модульных кабелей;
• Сетевой кабель европейского исполнения (230 В);
• Крепежные винты черного цвета, 4 шт;
• Наклейка с логотипом компании;
• Набор стяжек черного цвета;
• Инструкция пользователя;
• Гарантийный талон.

Для качественного изделия набор типичен. Блок питания обеспечивает только съемные кабели, которых предоставлено изрядное количество. Все кабели плоские, черного цвета. Причем, кабель к материнской плате не имеет оплетки и состоит из нескольких полосок (широкий ленточный кабель поделен на четыре части по 6 проводников), при этом отсутствуют какие-либо скрепляющие элементы. Если кабель оставить «на весу» без укладки или закрепления, то он начнет разъезжаться на отдельные шлейфы. Иначе говоря, если в корпусе системного блока отсутствует продвинутая система укладки кабелей, то беспорядок обеспечен. Впрочем, черная изолента решает дело. Фотографии кабелей не приводятся – выглядят они традиционно:

Внешний вид

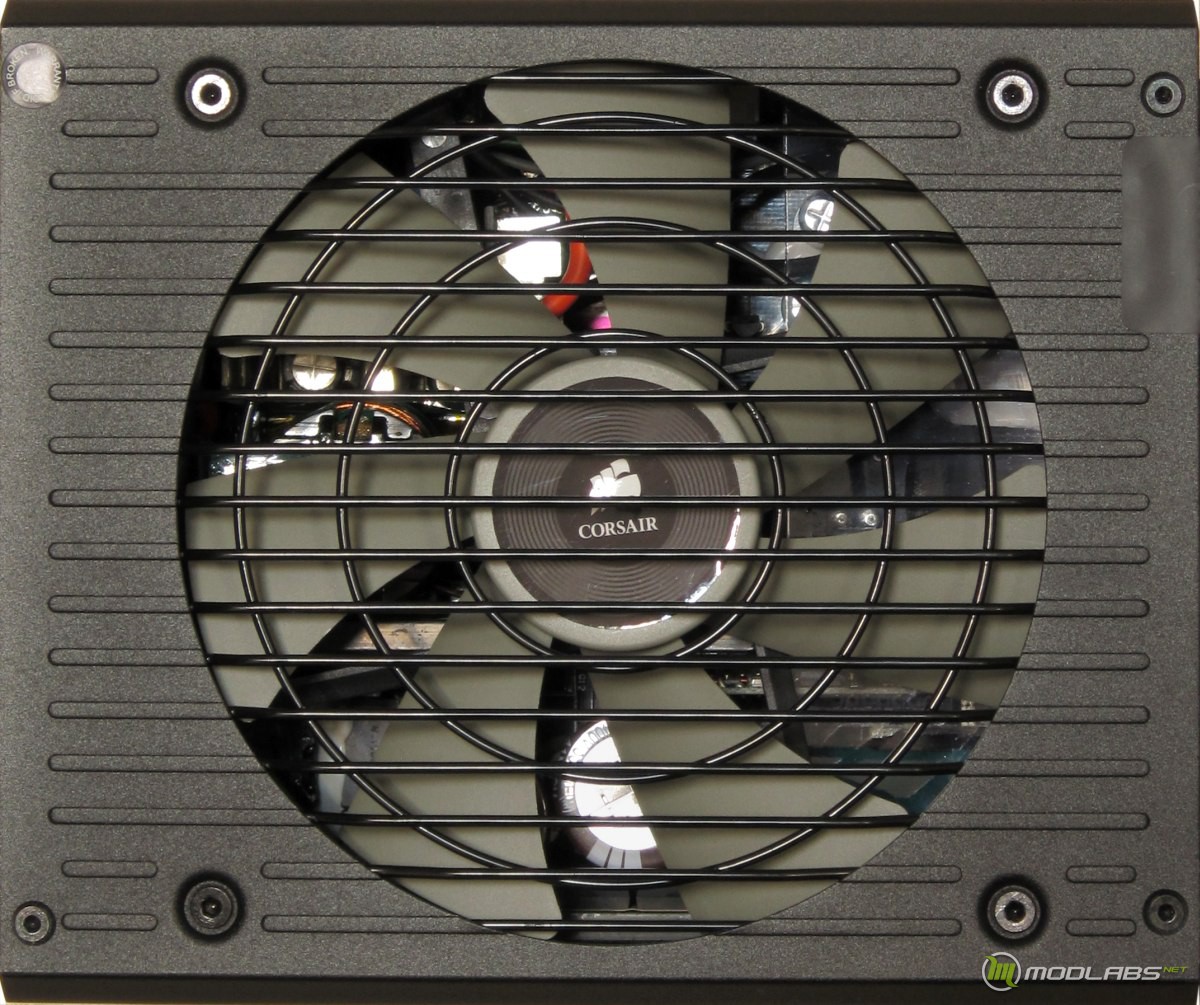

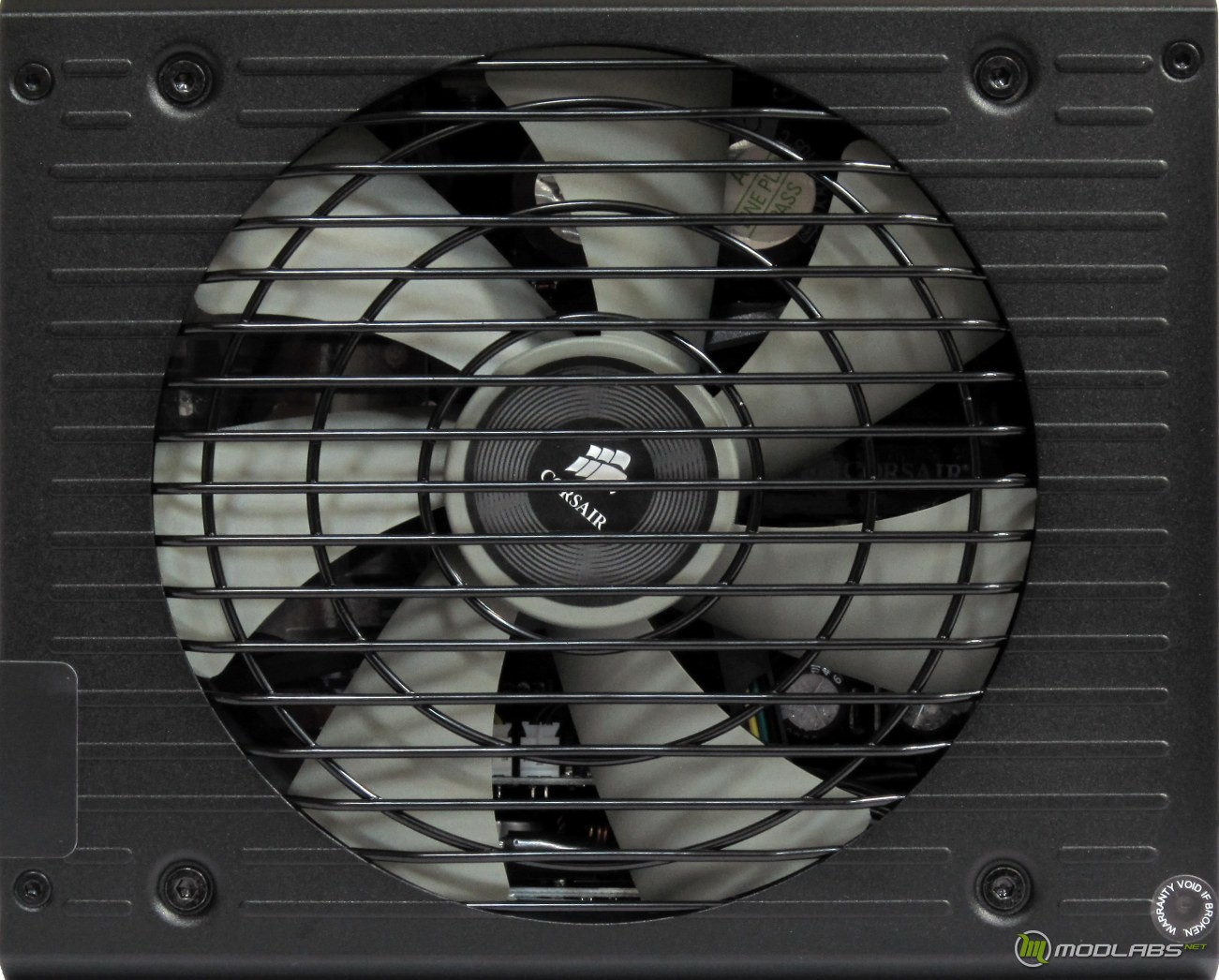

Исполнение блока обычное, с вентилятором на верхней крышке.



RM1000

RM1000

HX750i

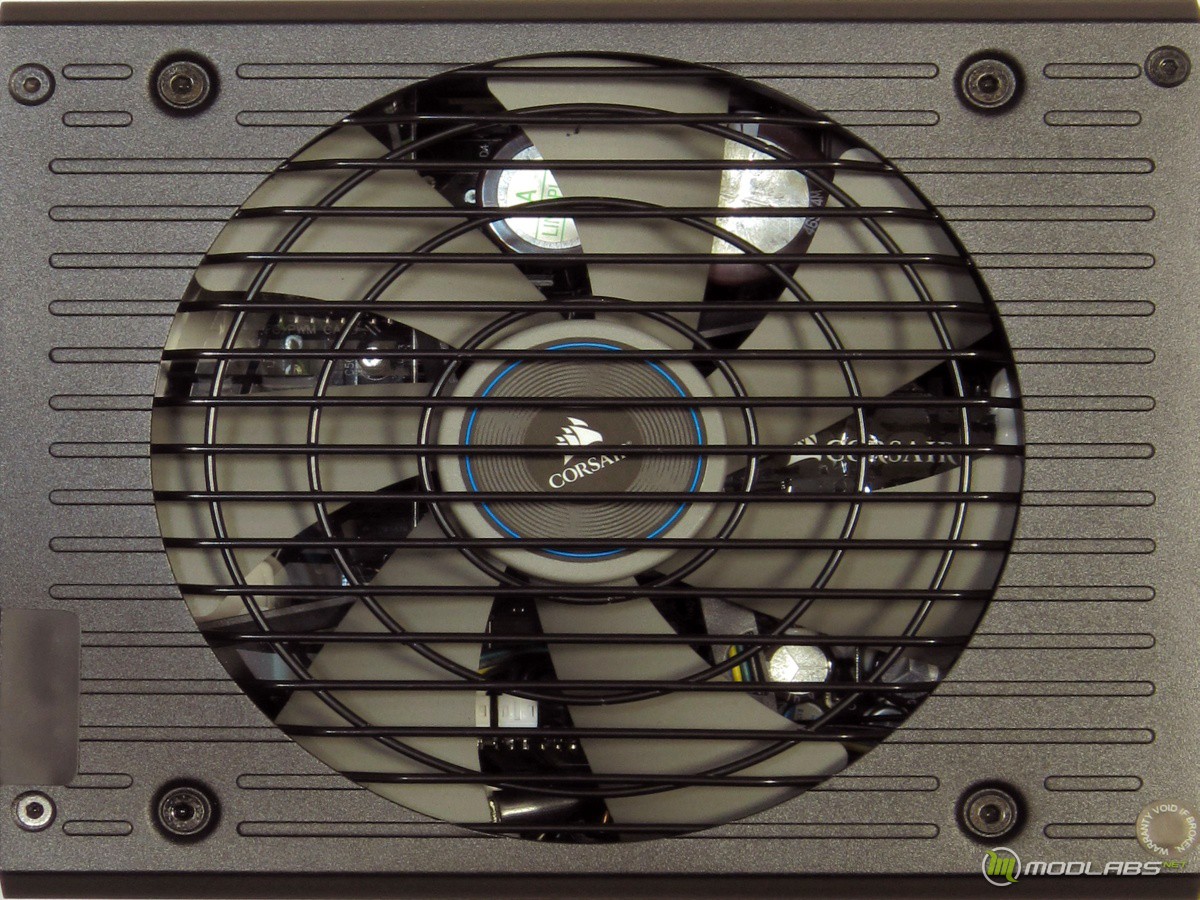

Для охлаждения устройства используется вентилятор типоразмера 140 мм с непрозрачными лопастями. Самих лопастей семь со слабым поворотом – это может означать повышенный уровень производительности и шума. В блоке питания установлен вентилятор с непрозрачными лопастями и какая-либо подсветка отсутствует. Сам вентилятор типичен для продукции Corsair и, обычно, оставляет только приятные впечатления.

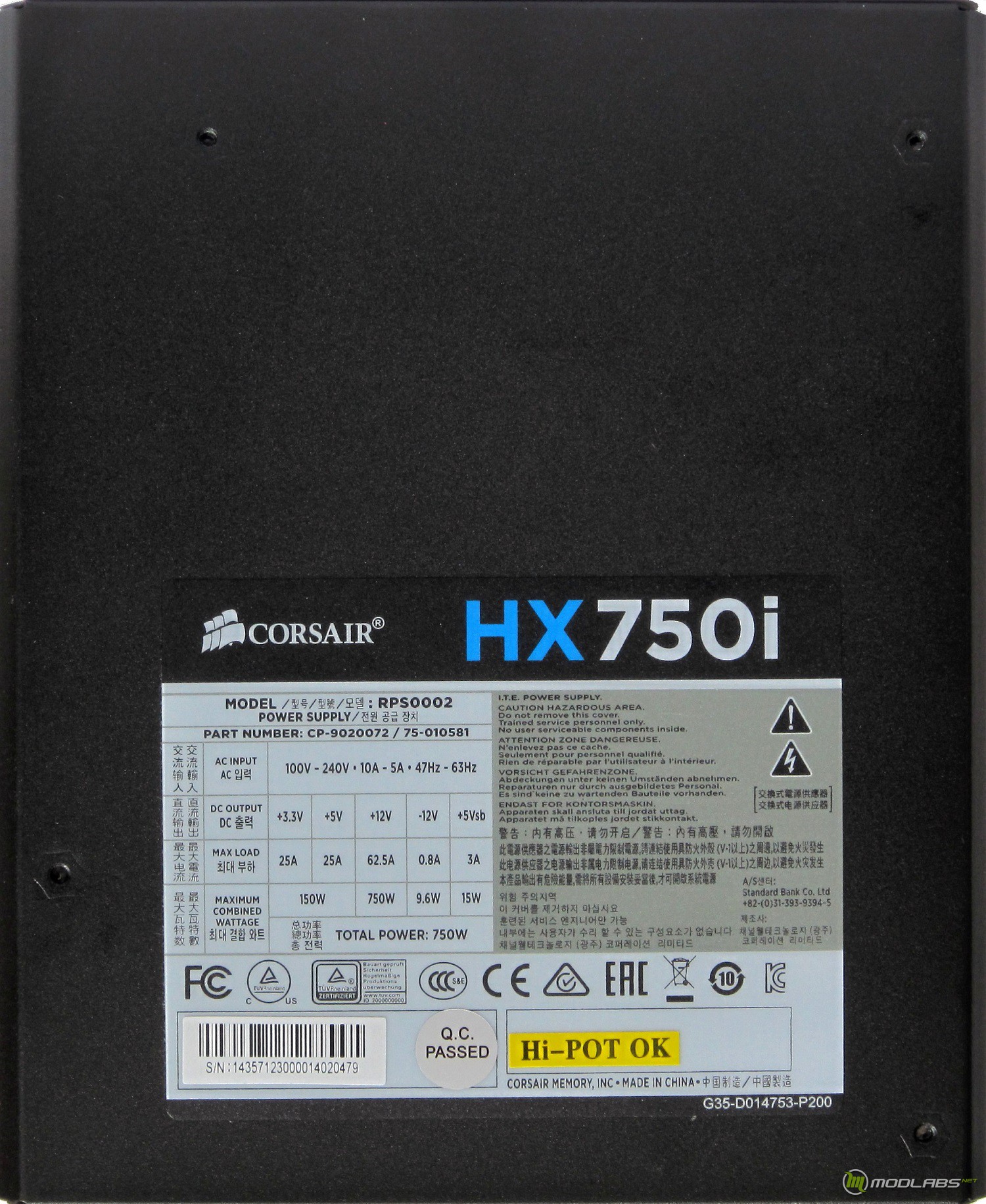

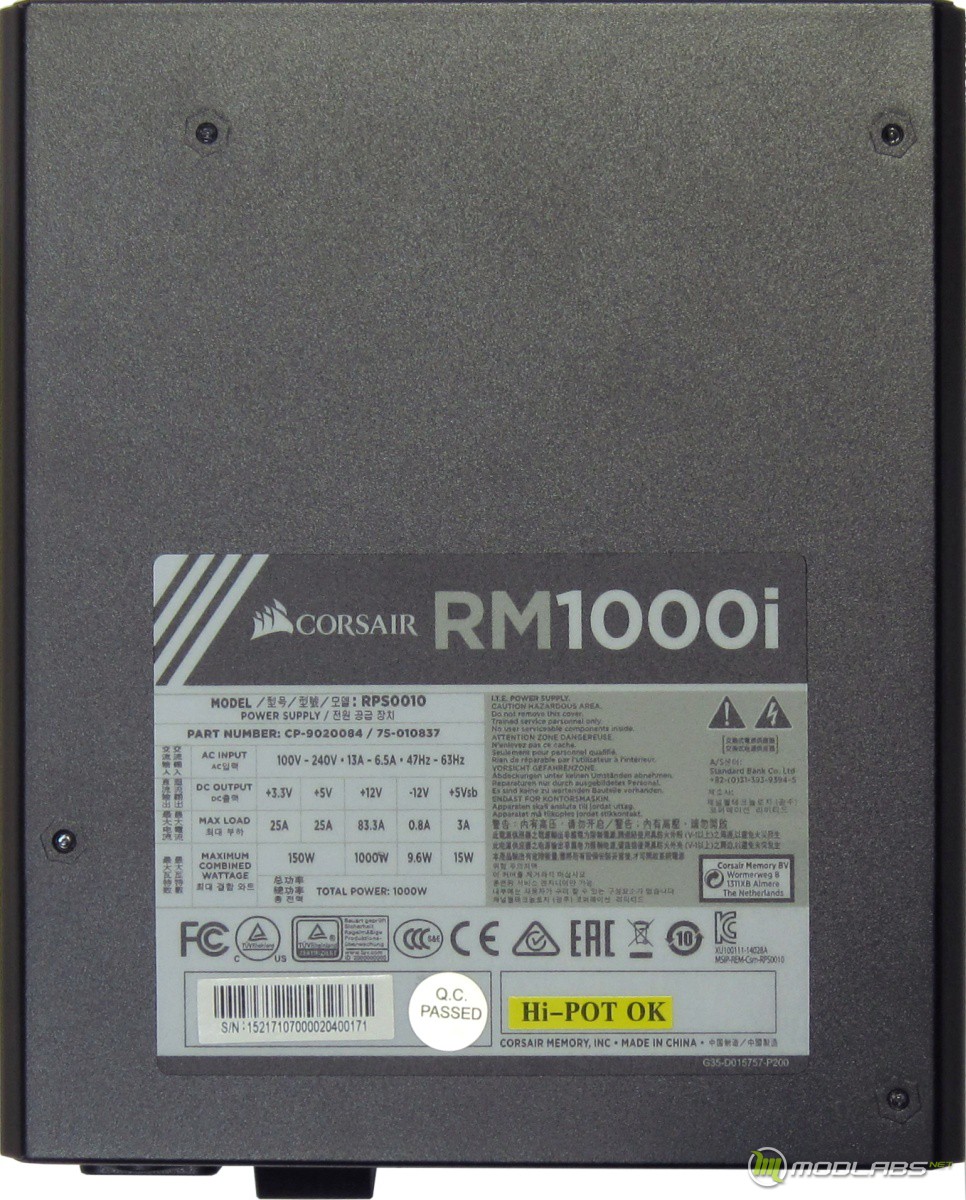

Как и верхняя крышка, обратная сторона устройства выполнена так же стильно и без излишеств:

RM1000i

RM1000

HX750i

Передняя стенка БП:

RM1000i

RM1000

HX750i

Блоки питания имеют скошенные грани, что хорошо видно по виду спереди. Довольно необычно, но каких-либо конструктивных дивидендов такое исполнение не представляет.

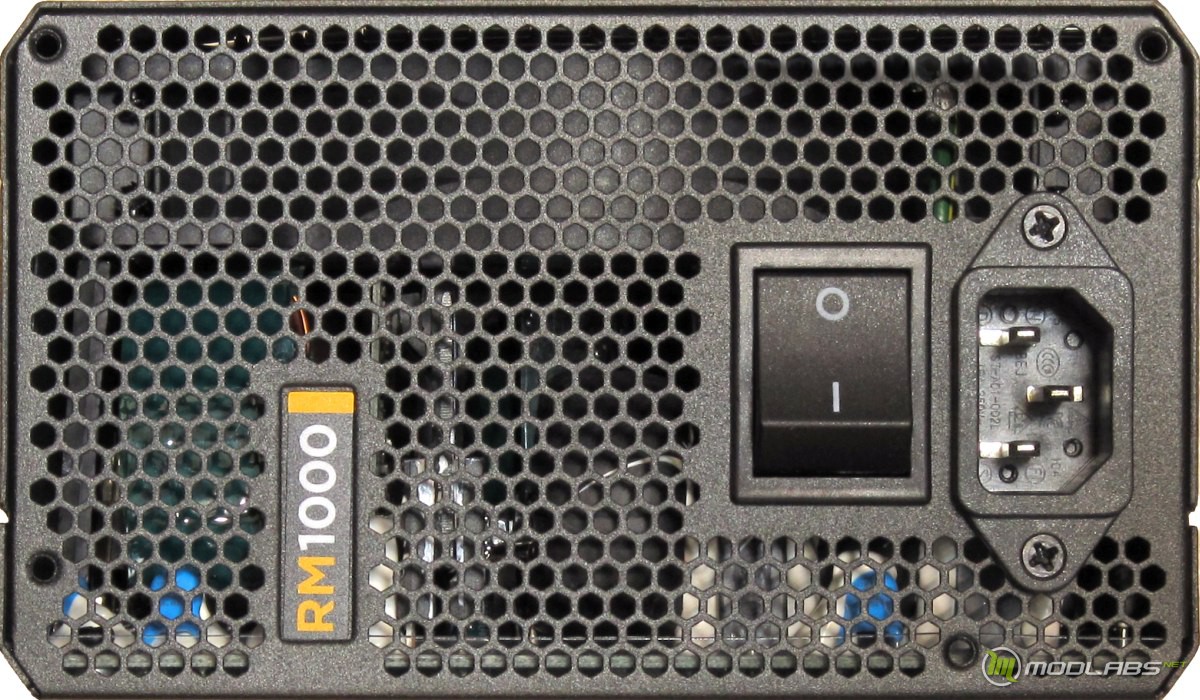

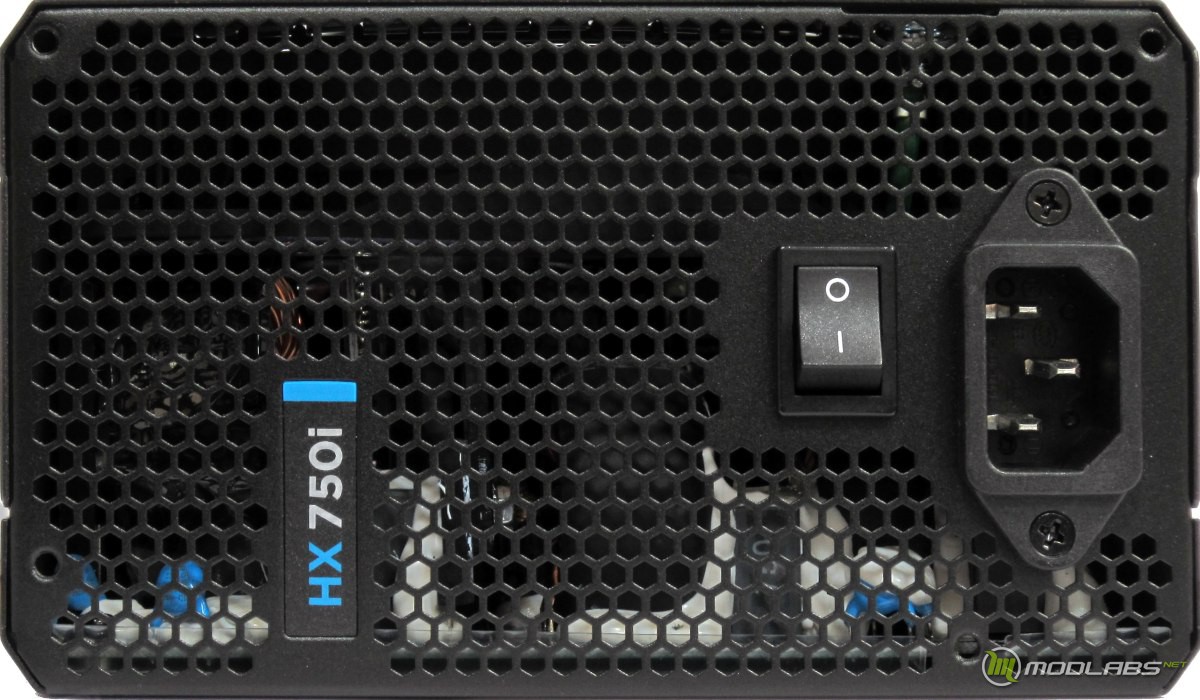

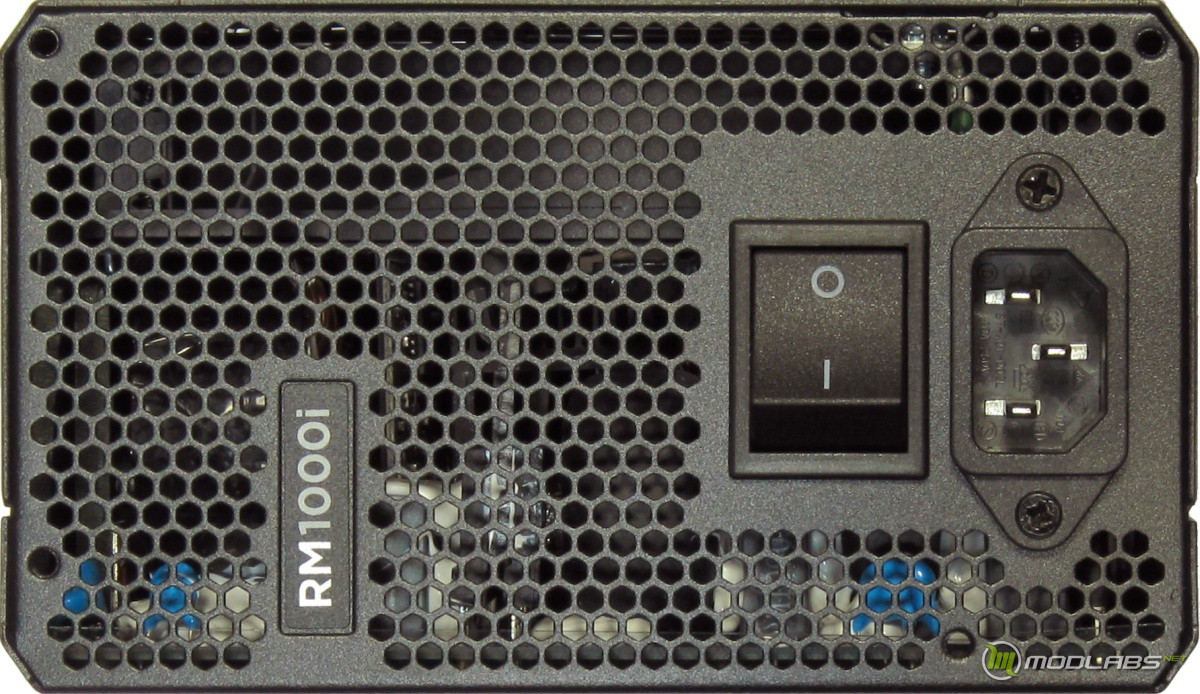

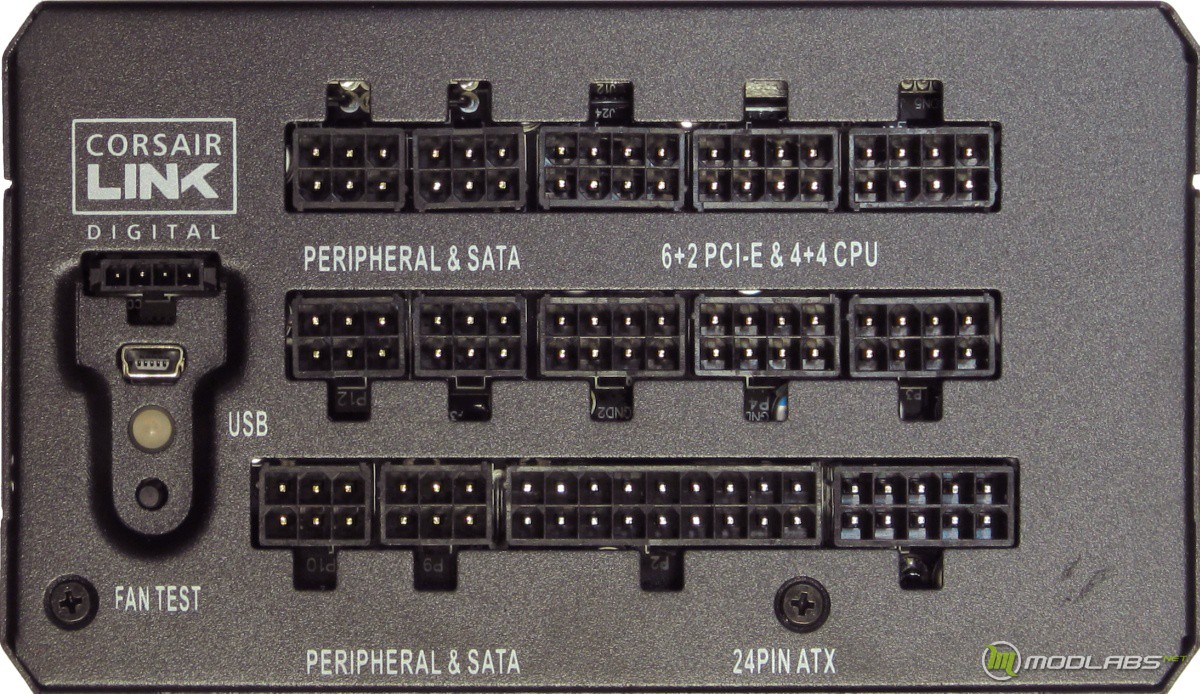

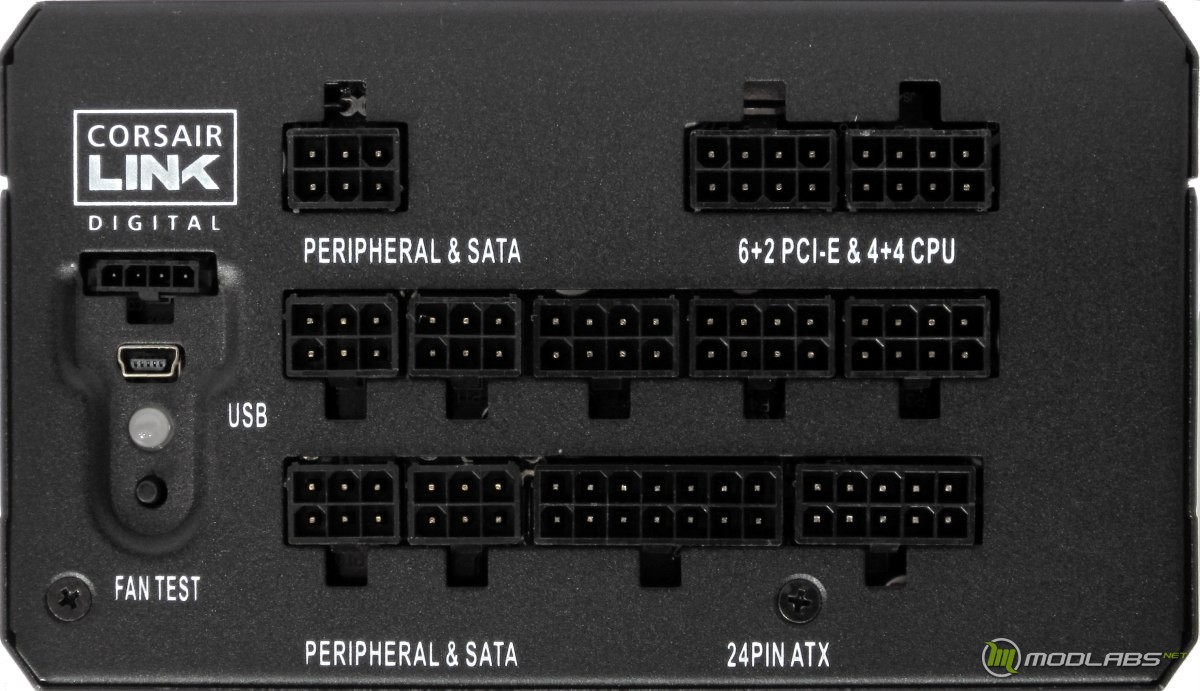

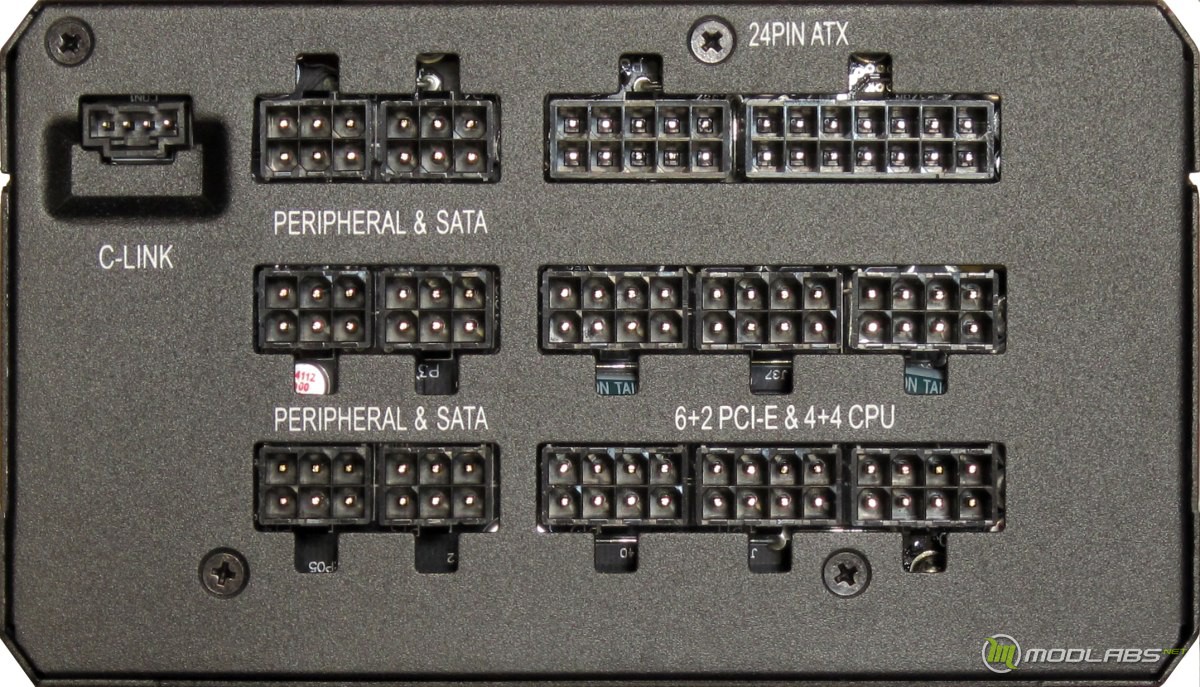

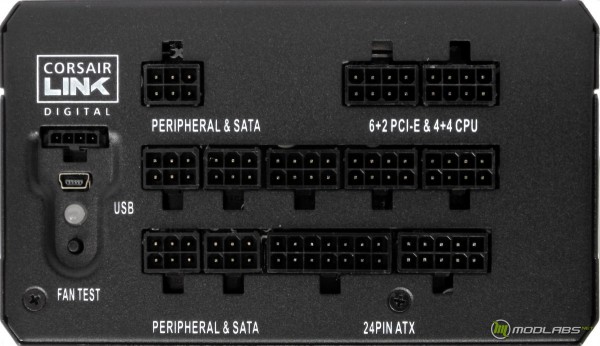

Задняя сторона блока питания:

RM1000i

RM1000

HX750i

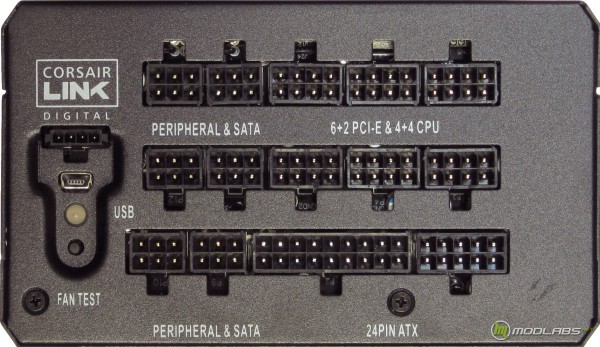

Блок подключения «RM1000i» повторяет таковой у «HX750i». Единственное отличие – верхний ряд содержит полный набор разъемов, что объясняется большей мощностью модели «RM1000i».

Спецификация

Все блоки питания имеет стандартные габаритные и посадочные размеры по спецификации ATX, за исключением длины. В данном случае длина всех трех блоков питания одинакова, 180 мм.

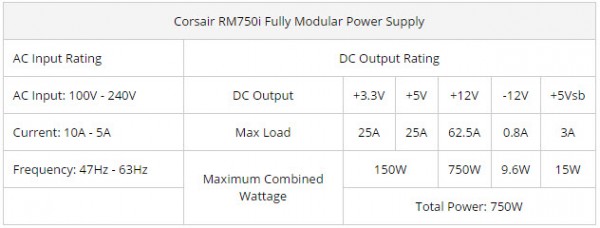

Электрические характеристики.

RM1000i

RM1000

HX750i

Все характеристики традиционные, с общим выходом 12 В, ничего неожиданного.

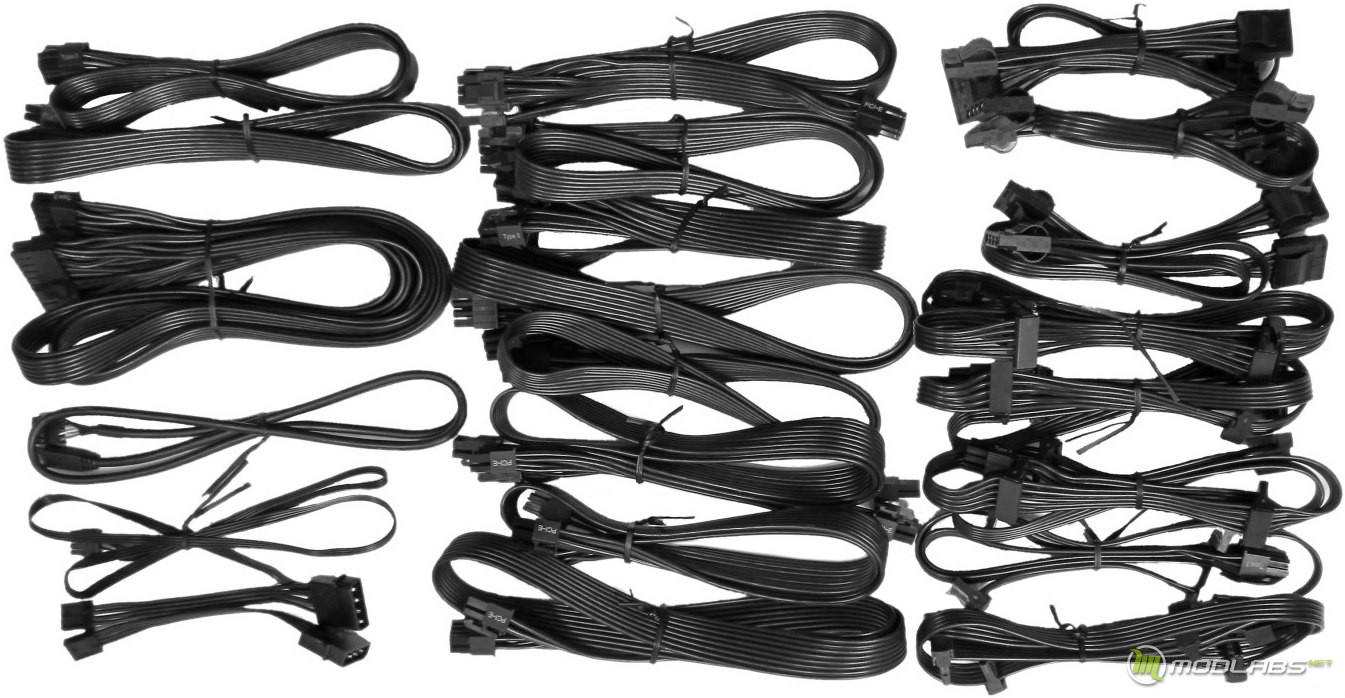

В исполнении блока питания «RM1000i» все кабели съемные:

• MB 20+4: 60 см;
• CPU 4+4: 65 см, 2 шт;
• 4 SATA: 50 см + 10 см + 10 см + 10 см, 3 шт;
• 4 PATA: 45 см + 10 см + 10 см + 10 см, 3 шт;
• 2 PCI-Express 8 (6+2): 60 см + 15 см, 4 шт;
• Кабель подключения Corsair Link к I2C, 80 см;
• Переходник PATA-FDD: 11 см, 2 шт;
• Переходник мини USB с внутренним подключением: 80 см.

Все кабели плоские, без оплетки, черного цвета.

Комплект поставки «HX750i» содержит на один кабель PATA и один кабель PCI-Express меньше. Блок питания «RM1000» повторяет набор «RM1000i», за исключением кабеля мини USB.

Тестовый стенд и методика измерений

Тестирование блока питания выполняется на специально сконструированном стенде с использованием специализированного фирменного тестового оборудования. Методика исследований электрических характеристик дополнена измерением уровня шума. В текущей редакции оценка уровня шума производится с помощью двух одинаковых микрофонов, один из которых расположен в 7 см от решетки вентилятора, в ее центре. Второй датчик размещается у выходной решетки блока питания, снаружи корпуса системного блока. Все замеры производятся при закрытой крышке, что позволяет стабилизировать тепловой режим БП и обеспечить «типичные» условия распространения звука в системном блоке. Последний обладает рядом частот резонанса и может существенно увеличить реальную «шумность» БП. Без учета данного факта ошибка измерения уровня шума будет сильно искажена, занижение может оказаться весьма существенно. Тестирование блока питания производится при температуре поступающего воздуха 40 (+/-2) градусов, это соответствует «типичным» условиям работы данного типа устройств в системном блоке.

Тестирование

Тестирование

Цель испытаний - получить количественный и качественный ответ по соответствию исследуемого БП спецификаций и требований ГОСТ'ов по необходимому качеству функционирования. Если говорить кратко, БП должен соответствовать тому, что указано в спецификациях. Процесс исследования состоит из определенного набора тестов, описанных в «методике тестирования».

Включение

При установке сигнала PSON в активное состояние блок питания обязан включиться за небольшой интервал времени, при этом выходные напряжения должны появиться максимально быстро и достаточно синхронно. Не допускается каких-либо перенапряжений и провалов. Дабы не загружать статью множеством численных данных, все желающие ознакомиться с параметрами включения/выключения могут изучить описание пункта 6.9. EPS12V Power Supply Design Guide любой редакции V2.9х.

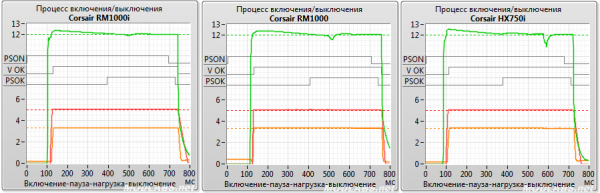

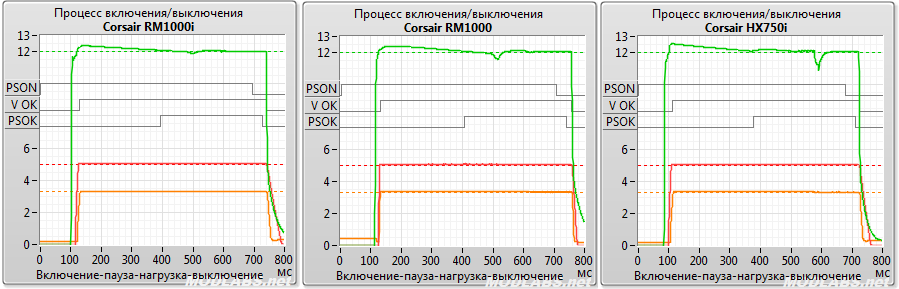

Включение/выключение:

Включение - состояние до момента перехода БП в рабочее состояние. Индикатором является установка сигнала PSOK;На данной диаграмме отображены три режима блока питания:

• Нагрузка - после перехода PSOK в рабочее состояние (‘1’) выставляется низкая величина мощности нагрузки, затем уровень потребления повышается до 50% номинальной мощности БП;
• Выключение – после установки 50 процентной нагрузки на БП снимается сигнал управления PSON, что обязывает его выключиться. При этом блок питания должен проработать еще небольшое время, а сигнал PSOK обязан сброситься до момента снижения выходных напряжений БП.

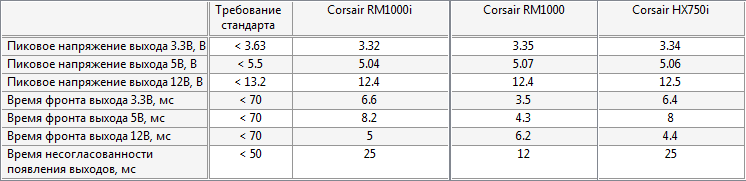

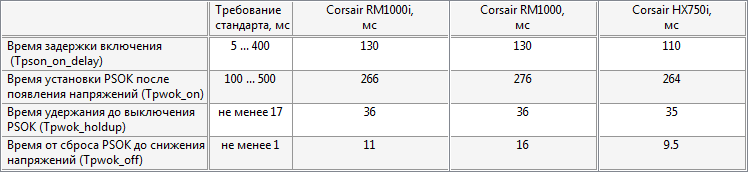

Полученные характеристики:

Блок питания демонстрирует «типичные» временные характеристики, без отклонений. Отличие в поведении трех БП проявляется в «провале» уровня 12 вольт при «набросе» нагрузки. Если «RM1000i» справился с тестом без замечаний, а «RM1000» показал весьма неприятное снижение уровня, то «HX750i» выступил просто … «плохо». Одно лишь радует, что отключения не последовало.

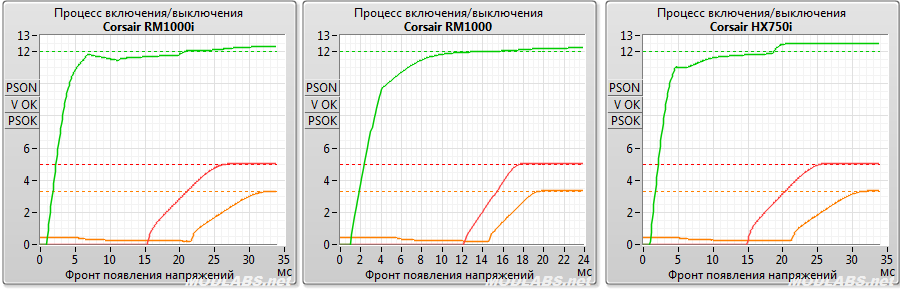

Рассмотрим  процесс появления напряжений более подробно:

По очередности появления напряжений явно просматривается топология с отдельными преобразователями «5 В» и «3.3 В», причем они запускаются только после прихода в норму канала «12 В». Старт «RM1000i» походит достаточно сбалансировано, у «RM1000» немного заторможенная  обратная связь, а «HX750i» - коррекция построена уж как-то совсем неудачно.

Если сравнивать три представленные модели, то «RM1000i» очень походит на правильно отстроенный «HM750i». Т.е. здесь явная преемственность моделей.

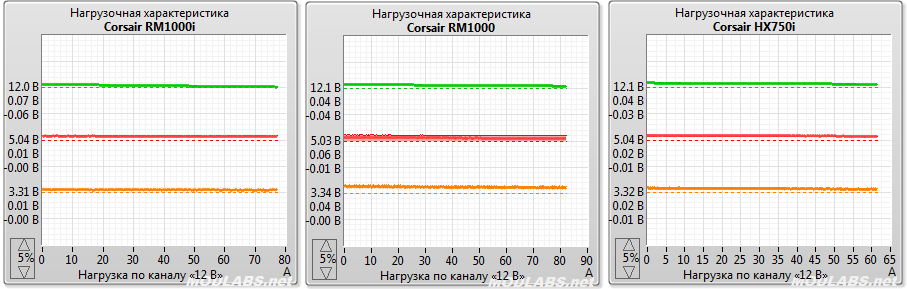

Нагрузочная характеристика

Процесс испытания состоит в последовательном изменении тока нагрузки по каждому выходу блока питания с измерением отклика. При этом по другим каналам устанавливается «типичная» минимальная и максимальная величина тока нагрузки. Данный прием позволяет оценить нагрузочную кривую блока питания в типичных условиях работы и представить результаты измерения на обычных «плоских» графиках.

Нагрузка по выходу 12 вольт

Все блоки питания показывают примерно равные характеристики.

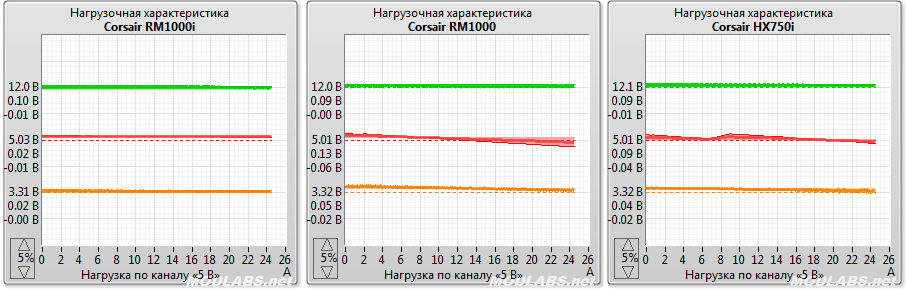

Нагрузка по выходу 5 вольт

Все блоки питания демонстрируют схожие характеристики, но, все же, «RM1000i» справляется с задачей заметно лучше.

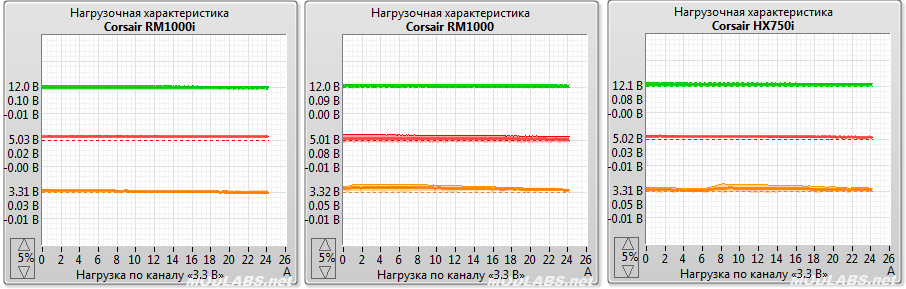

Нагрузка по выходу 3.3 вольта

Повторяется ситуация с «5 В»,

блок питания «RM1000i» справляется с задачей лучше двух других моделей. К нему вообще нет замечаний.

Если не возражаете, пара определений:

• Выходное сопротивление R(a) = отношение уменьшения напряжения на выходе к приращению тока на нем же;
• Переходное сопротивление R(a)(b) = отношение уменьшения напряжения на выходе (а) к приращению тока на выходе (b).

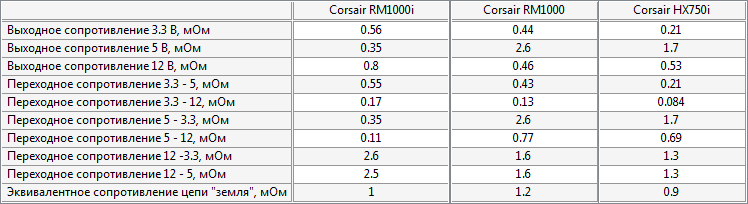

Нагрузочные характеристики:

Для блока питания «RM1000i» выходное сопротивление каналов «5 В» и «3.3 В» очень хорошее, особенно в сравнении с двумя другими моделями, а вот выход «12 В» только «нормально». Жаль, счастье было так близко.

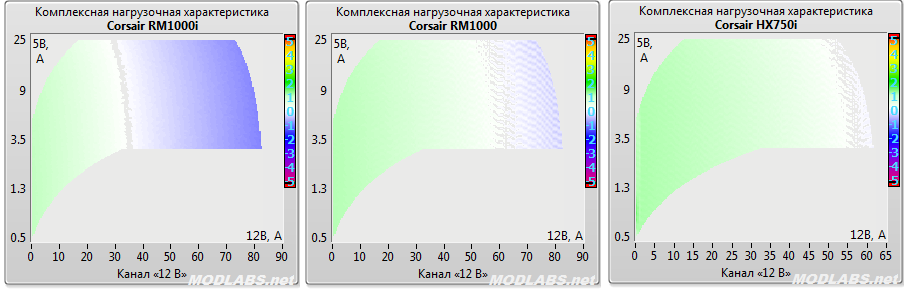

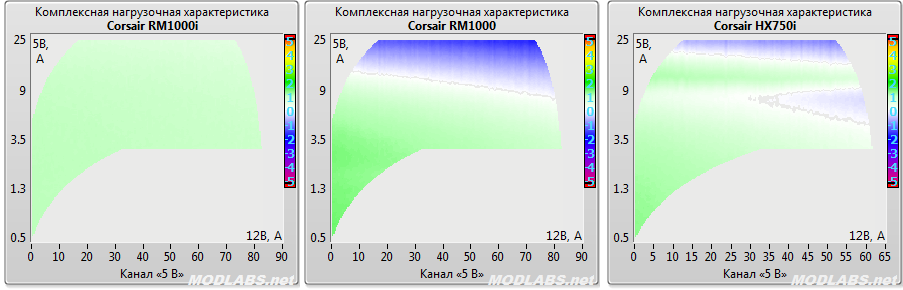

Комплексная нагрузочная характеристика

Выход 12 вольт

Ранее отмечалось повышенное (увы) выходное сопротивление канала «12 В» у блока питания «RM1000i», и здесь оно так же себя проявило – если БП «RM1000» и «HX750i» демонстрируют практически единую цветовую палитру (+2%…+1%), то «RM1000i» уже полностью заходит в «синий» (+2%...-2%).

Выход 5 вольт

Блок питания «RM1000i» показывает ‘ровное зеленое поле’ (+1%) без каких-либо предпосылок к изменению уровня, что означает очень высокую стабильность выхода. Два других БП … ну, сами видите, всё «как у всех».

Комплексная нагрузочная характеристика по выходу «3.3 В» не снимается в виду малой величины нагрузки по данному выходу и его реальной не востребованности для работы  внешних устройств.

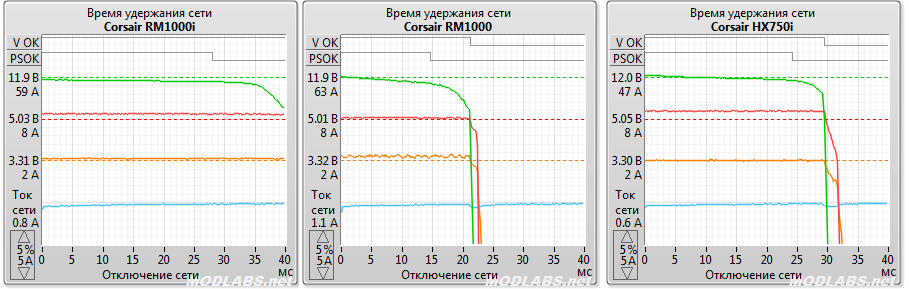

Время удержания сети

Блок питания работает от сети переменного тока напряжением 220 вольт. Но не существует ничего идеального, в сети может происходить различного рода нарушения - от кратковременных дефектов (искажения формы, помехи) до более длительных снижений/повышения уровня, вплоть до непродолжительных отключений. Блок питания обязан (и это обязательство закреплено ГОСТ'ом) сохранить свое функционирование в течении пропуска одного периода. Для сетей бывшего СССР задана частота сети 50 Гц, что означает 20 мс.

Требования стандартов:

Стандарт	Время удержания сети, мс
ATX v2.4	16 (1/60 Гц)
EPS v2.9x	18
ГОСТ Р 50628	20 (1/50 Гц)

Повторюсь – интерес представляет только требование ГОСТ'а, остальные стандарты не имеют законной силы.

Исследование выполняется двумя способами - «классическим» (и неправильным), по измерению времени удержания после отключения сети, и вторым - с перебором времени отсутствия сети до факта выхода БП из рабочего режима (отключения). Последний вариант корректнее отображает реальные условия работы и предоставляет много дополнительной информации, полезной для подключения БП к слабой сети или бесперебойному источнику. Вначале «классика», отключение сети:

Уровень выходного напряжения канала «12 В» начал уменьшаться через 35 мс с отключением после 40 мс, а сигнал PSOK был снят на отметке 28 мс. Последовательность формирования сигналов правильная, как и время удержания. Интересно, что «HX750i» так же прошел данный тест, а «RM1000» - нет. Еще одно подтверждение в пользу о гипотезе схожести платформ «RM1000i» и «HX750i».

Тестовый стенд ‘не ожидает’ столь хорошего результата (увы), поэтому в позиции «Время до сброса PSOK…» записано «Ошибка». Да, это ошибка стенда, я еще не получал столь хорошего результата.

Требования ГОСТ'а оговаривает, что БП обязан вначале снять PSOK и лишь после этого могут снижаться выходные напряжения (не менее 1 мс) и это выполняется (см. график выше).

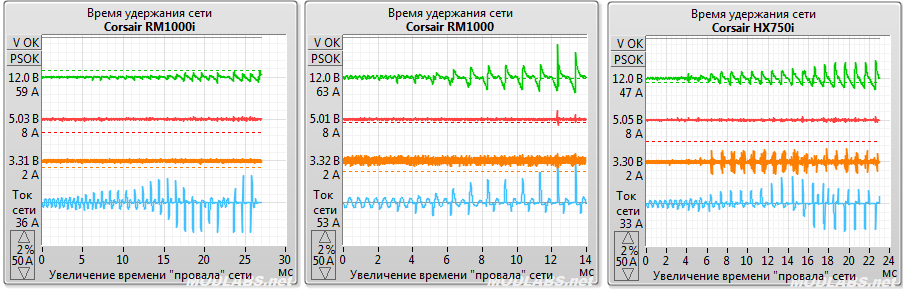

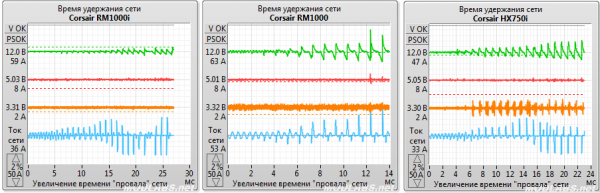

Второй вариант испытания.

По мере увеличения времени провала сети возрастает импульсный ток потребления, но обратите внимание на графики выхода 12 вольт для трех представленных моделей. Отличия видны невооруженным взглядом! И «RM1000» и «HX750i» показывают «типичные» броски напряжения на «12 В» при пропадании/появлении сети, а «RM1000i» от этого безобразия (уж простите) практически избавлен. Это означает, что (НАКОНЕЦ ТО!) разработчики озаботились временем реакции основного канала преобразователя с достаточным запасом по регулированию напряжения на накопительном конденсаторе. Уффф, неужели мы когда-нибудь увидим такое и в других моделях? Мечты, мечты….

Выходы каналов «5 В» и «3.3 В» на «RM1000i» работают … а знаете, если сравнивать двумя другими, то я бы сказал «идеально». Никаких помех, пульсаций или нестабильности – просто «тонкие ровные линии». Отличный результат. И очень редкий.

Характер потребления от сети в переходном режиме у «RM1000i» не чуть не хуже других, скорее даже лучше.

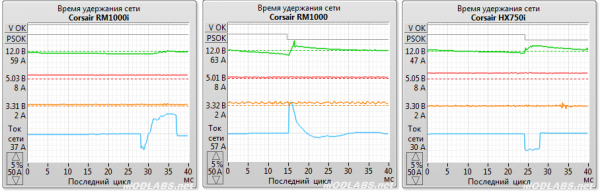

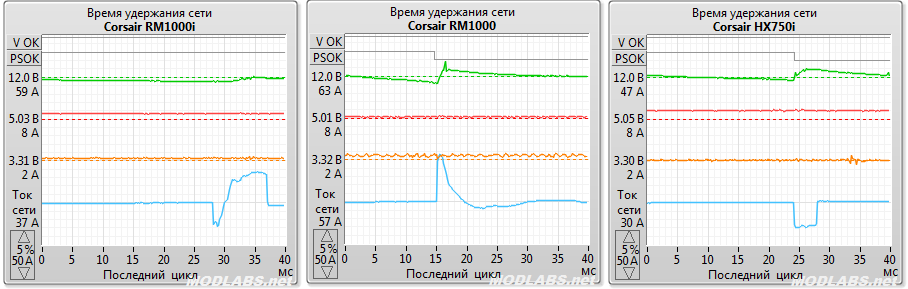

Последний тестовый цикл:

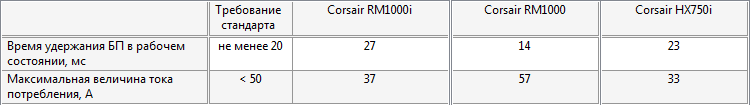

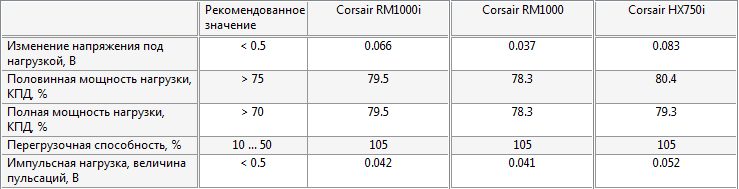

В виде таблицы:

Импульсный ток потребления «RM1000i» меньше «RM1000» почти в 2 раза и почти соответствует модели «HX750i» (с учетом меньшей мощности последнего, всего лишь 750 Вт).

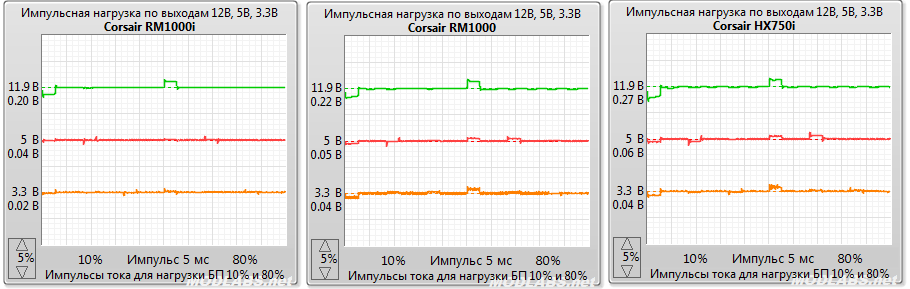

Импульсная нагрузка

Блок питания обеспечивает работу сложной системы с весьма непостоянным уровнем потребления, причем без какой либо явной привязки к выходным каналам. Ранее приводилась нагрузочная характеристика, но этот тест показывает лишь выходное сопротивление на постоянном токе, а по «переменной составляющей» могут происходить самые причудливые превращения. Впрочем, я выразился слишком мудрено, исправлюсь - нагрузочная характеристика покажет вам лишь то, как «проседает» напряжение под нагрузкой. Но есть и другая характеристика - как будет реагировать блок питания на кратковременные броски (или сброс) тока. В данном случае обратная связь уже не справляется со стабилизацией и все неприятные особенности будут в большей степени зависеть от качества выходного фильтра канала - параметров выходного конденсатора и индуктивности фильтра.

Исследование заключается в попеременной подаче короткого импульса тока поочередно на каждый выход («12 В», «5 В», «3.3 В») для двух мер нагрузки всего блока питания - 10% и 80%.

Нагрузка по «12 В» блока питания «RM1000i» влияет на выходы «5 В» и «3.3 В» только по фронтам переключения. Два других БП демонстрируют «обычную» (увы) взаимную связь каналов, когда нагрузка по «12 В» вызывает изменение уровня и на других выходах. Это испытание показывает, что преобразователи  3.3/5В в «RM1000» и «HX750i» или одинаковые или близки по схемному решению, а в «RM1000i» этот узел существенно переработан.

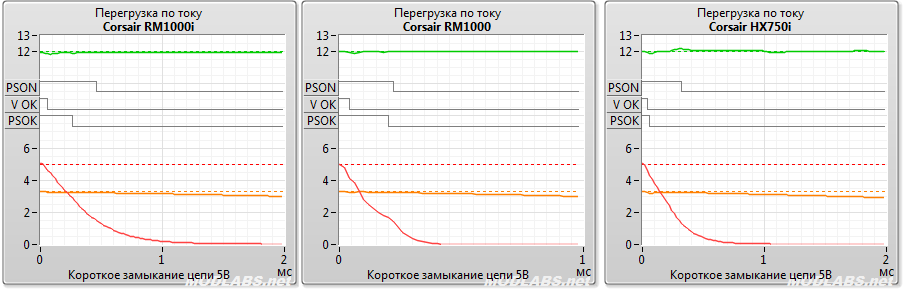

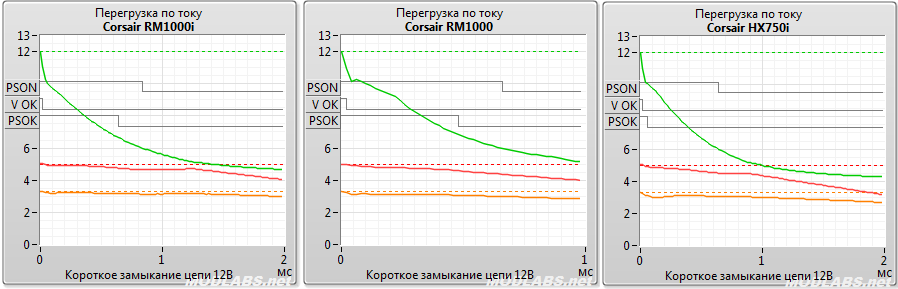

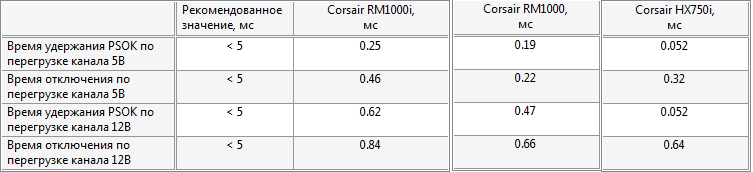

Перегрузка по току

К сожалению, не так уж редок случай, когда какой-нибудь провод или разъем случайно попадает на землю, что вызывает отключение БП. Если не эта небрежность (а кто от нее застрахован?), то может «помочь» сгорание преобразователя на материнской плате или периферийном устройстве. От такой неприятности никто не застрахован, поэтому БП проектируются с защитой от перегрузки и его испытание должно содержать пункт по исследованию работы в данном стрессовом режиме. При этом интерес представляет как время выключения, так и характер изменения выходных напряжений в момент перегрузки. Вряд ли кому-нибудь понравится, если БП при коротком замыкании по «5 В» выдаст по «12 В» что-то вроде 20 вольт - периферия будет уничтожена. Тест заключается в поочередном замыкании цепей «5 В» и «12 В» на землю через резисторы 20 и 30 мОм соответственно.

Выход 5 вольт

Все модели показывают схожие характеристики.

Выход 12 вольт

Все модели показывают схожие характеристики.

Время реакции хорошая, а вот дезактивация «PSOK» немного запаздывает. Впрочем, условия работы слишком экстремальные и требовать правильной сигнализации явно не стоит.

Устойчивость к помехам в сети 220 вольт

Сеть питания не идеальной источник, в ней могут быть помехи. Данный способ тестирования востребован ГОСТ'ом, а потому включен в общее исследование.

По способу распространения, помехи делятся на два типа - дифференциальные (между двумя проводами питания) и синфазные (относительно земли). Для их имитации используется импульсный генератор 500 вольт по формуле «1/50».

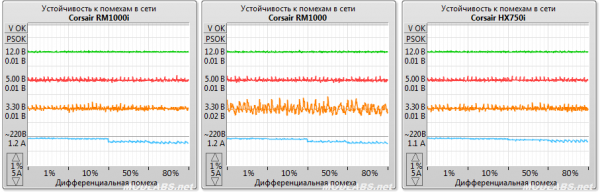

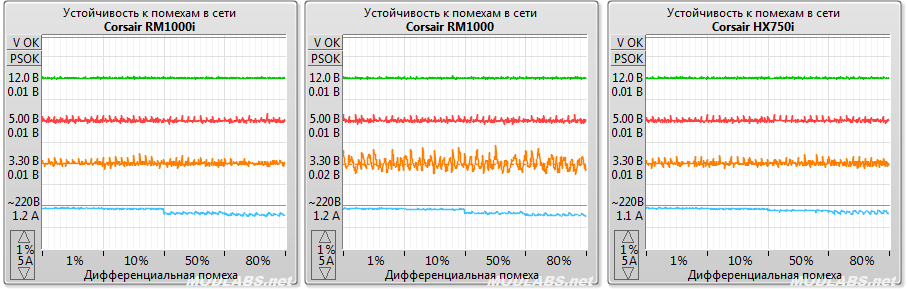

Дифференциальные

Блоки питания «RM1000i» и «HX750i» показывают аналогичные характеристики, а «RM1000» демонстрирует повышенный уровень пульсаций на выходе «3.3 В».

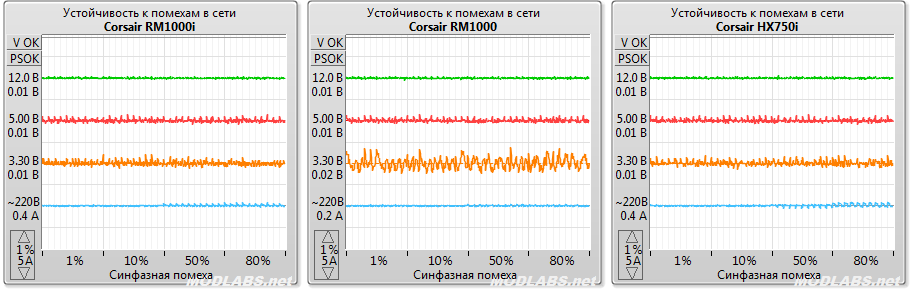

Синфазные

Для синфазных помех результаты повторяются: «RM1000i» и «HX750i» - схожие результаты, «RM1000» - повышенный уровень помех в канале «3.3 В». Впрочем, стоит отметить – хотя уровень и «повышен», но еще соответствует допустимым значениям.

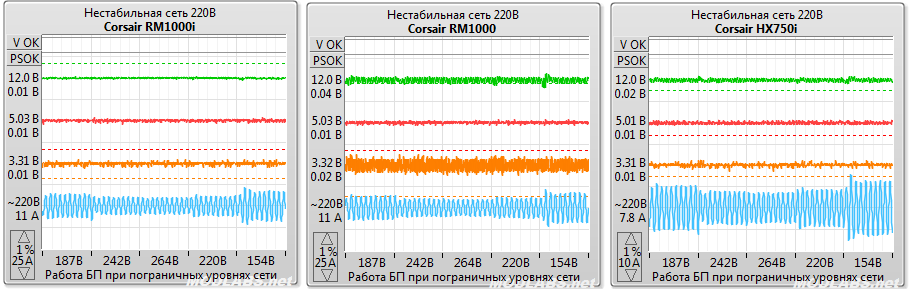

Нестабильная сеть

Кроме помех, в сети довольно часто происходит другая неприятность - длительное снижение уровня. Нормы на сеть ограничивают ее диапазон границами 220В +10/-15%, но ничего не «мешает» получить у потребителя и большее и меньшее значение. Требования ГОСТ'а обязывают БП способным функционировать как в нормальном диапазоне (+10/-15%), так и выдерживать кратковременное снижение и завышение уровня.

Блок питания показывает полное отсутствие влияния величины сети на выходные напряжения.

К работе узла APFC нареканий нет - резкая смена напряжения сети вызывает лишь кратковременные, «спокойные» и весьма небольшие изменения уровня тока потребления в переходных процессах. Аналогичные характеристики демонстрирует и блок питания «HX750i».

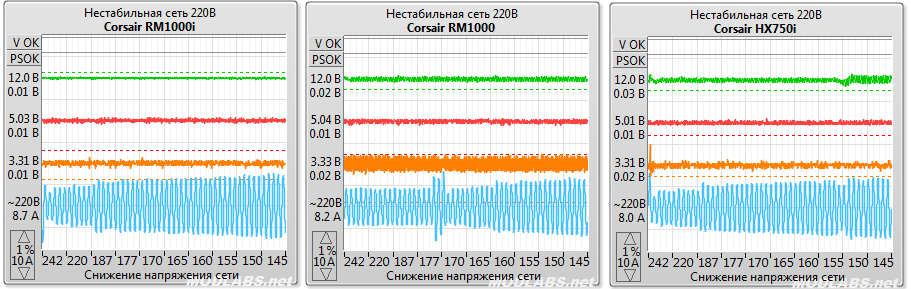

Второй тест данного типа - монотонное снижение напряжения сети.

Снижение уровня сети «RM1000i» не вызвала каких-либо неудобств, как и в БП «HX750i». Блоки питания не отключились во всем представленном диапазоне напряжений сети, что говорит об их исполнении «Full range» (110-220 В).

Эффективность работы

Во время измерения эффективности во время испытания приводятся напряжения на выходах 3.3/5/12, а само тестирование будет проводиться «до железки», пока блок питания не выключится. Это позволит оценить перегрузочную способность блока питания. Данный тест обязан проводиться быстро, иначе можно нарушить условие кратковременности перегрузки, оговариваемой на блоки питания.

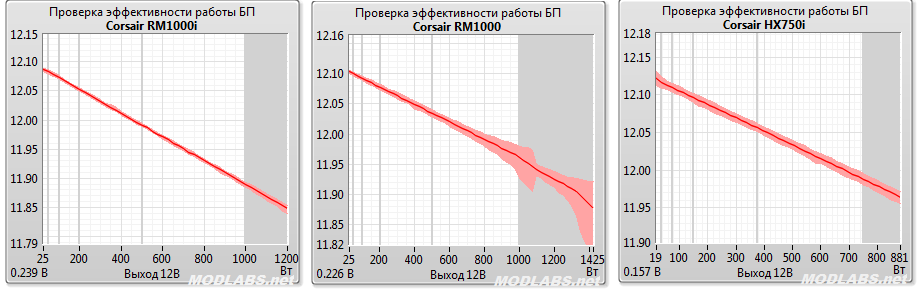

Выход 12 вольт

Напряжение канала «12 В» монотонно снижается по мере увеличения нагрузки, при этом «RM1000i» обеспечивает пониженный уровень пульсаций, в сравнении с «HX750i», и отсутствие склонности к возбуждению, свойственную «RM1000».

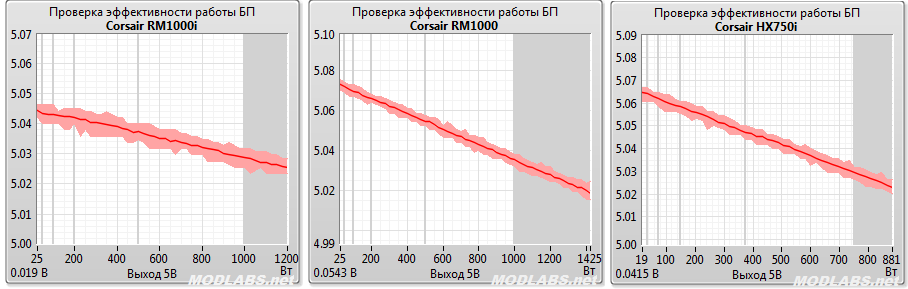

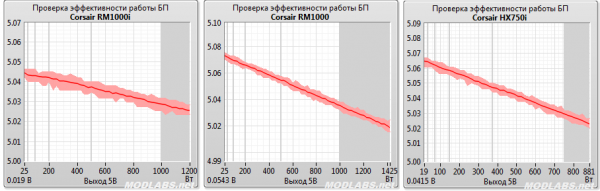

Выход 5 вольт

Уход уровня выхода «5 В» для «RM1000i» составил чуть менее 0.02 вольта, что почти вдвое меньше аналогичного теста на блоках питания «RM1000» и  «HX750i».

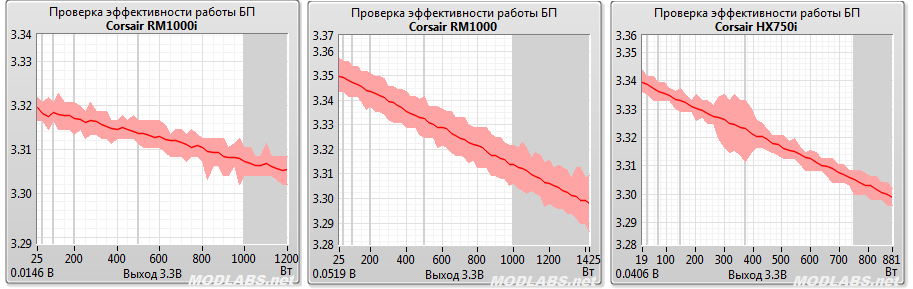

Выход 3.3 вольта

Если на выходе «5 В» блок питания «RM1000i» показывал в ‘два’ раза лучшие показатели, то на канале «3.3 В» это уже 'в три раза' лучше – 14 мВ («RM1000i») против 52 мВ («RM1000») и 40 мВ («HX750i»). Хочется дополнительно отметить отсутствие всплеска пульсаций у блоков «RM1000i» и «RM1000», в отличие от «HX750i».

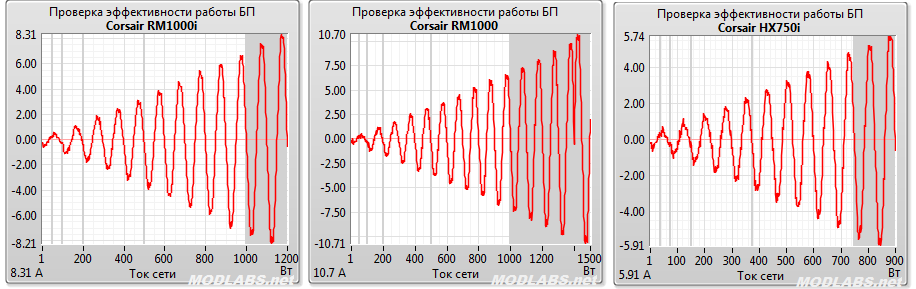

Ток потребления сети

Форма тока потребления приближается к синусоидальной уже после первой трети графика, и это свойственно всем трем представленным моделям блоков питания.

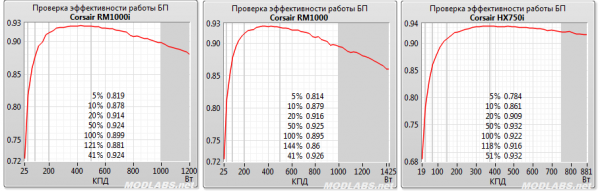

КПД

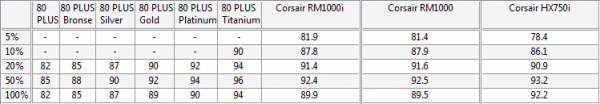

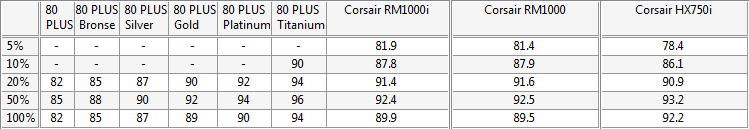

Эффективность в табличном представлении, все численные данные представлены в процентах:

Все три представленные модели блоков питания номинированы производителем как «80PLUS Gold», что подтверждается испытаниями.

При прохождении сертификации 80plus на блоке питания создаются исключительно «рафинированные» условия загрузки выходов – по всем выходам подключается строго оптимальная (равномерная) нагрузка. При выполнении данного исследования эмулируется реальная ситуация у конечного пользователя, поэтому отличия в результатах 0.3-0.5% вполне ожидаемы.

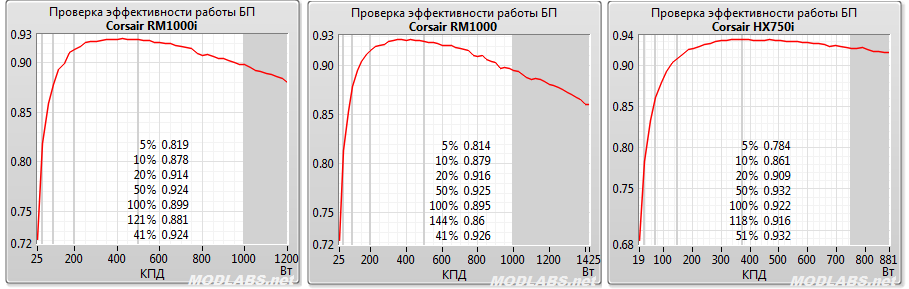

График эффективности моделей «RM1000i» и «RM1000» практически совпадают, вот только модель «HX750i» выбивается из ряда. Однако давайте посмотрим внимательнее на измеренные характеристики:

• Максимальная эффективность БП «RM1000i» и «RM1000» достигается на 41% величины нагрузки, а у «HX750i» на 51 %;
• Для «HX750i» эффективность (0.916) на максимальной мощности (880 Вт) соответствует аналогичной эффективности двух других БП примерно на той же мощности (800 Вт и  790 Вт).

Если сложить «1» и «2» то получим, что силовой блок модели «HX750i» соответствует модели «1000 Вт» с искусственным ограничением максимальной мощности. Если учесть это предположение и пересчитать диаграммы КПД, то все три представленных БП покажут схожие свойства.

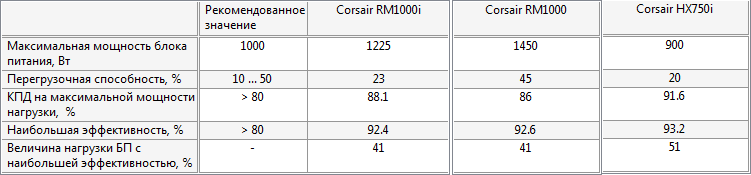

Перегрузочная способность.

Блок питания показывает «обычную» перегрузочную способность.

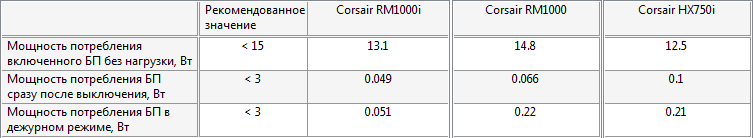

Фоновое потребление

Компьютерный блок питания не идеальный источник и потребляет некоторую мощность под собственные нужды. Во включенном состоянии основная часть тратится на обеспечение активной системы охлаждения, а в выключенном, дежурном режиме, на сохранение устойчивости работы преобразователя. Чем ниже фоновое потребление, тем меньше электроэнергии будет расходовать компьютер.

Интересный результат, у «RM1000i» серьезно снижено потребление блока питания в режиме простоя. Если учесть, что основную часть времени компьютер остается хоть и выключенным, но подключенным к сети 220 вольт, то факт значительного снижения затрат не может не радовать.

Обычный блок питания потребляет в отключенном состоянии около 0.3 Вт, качественные порядка 0.2 Вт, а модель «RM1000i» демонстрирует ‘аж’ 0.05 Вт. Такие расходы уже можно не учитывать.

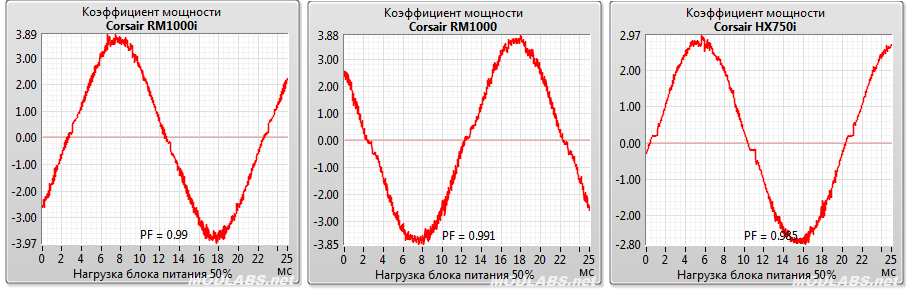

Коэффициент мощности

Не сказал бы, что существует какая-то особая польза в исследовании данной характеристики блока питания. При достаточно высоком значении коэффициента мощности его дальнейшее улучшение представляет совсем низкую ценность. Сертификация 80+ характеризует коэффициент мощности величиной не менее 0.9 (0.95) только при половинной мощности нагрузки, что и выполнятся при исследовании:

От полноценной синусоиды данный сигнал отличает лишь небольшая «шероховатость» из-за помех преобразования, наводимая обратно в сеть и некоторое искажение формы тока в момент перехода через «0», обусловленного работой выпрямительного моста. Все три модели блоков питания демонстрируют схожие характеристики, разве что у «HX750i» «ступенька» перехода через «0» выглядит «грубее». Впрочем, это уже придирки, PF около 0.99 и этого более чем сверх достаточно.

Дежурный источник

В компьютерном блоке питания два преобразователя. Основной, формирующий все напряжения питания, хорошо известен и его качество работы измерено. Но второй преобразователь, «дежурный источник» не менее важен. Он обеспечивает функционирование некоторых узлов компьютера при отключении основного преобразователя в выключенном состоянии или режиме сна. Кроме того, качество  его работы может оказывать влияние на процесс включения блока питания и работу съемных внешних устройств через интерфейс USB. А потому он должен подвергаться не менее тщательному анализу, чем силовая часть БП.

При измерении КПД в зачет идет только эффективность работы этого источника, фоновое потребление в блоке питания не учитывается.

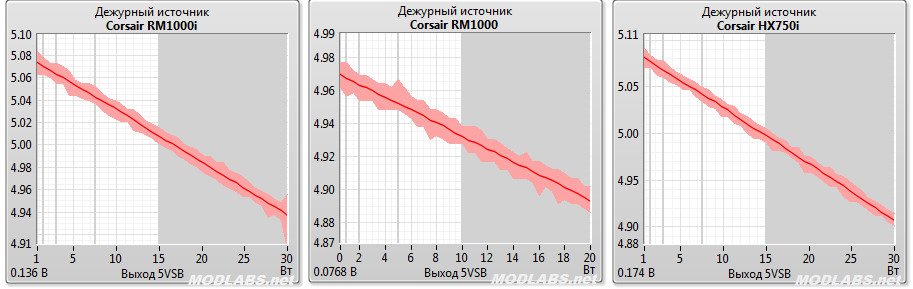

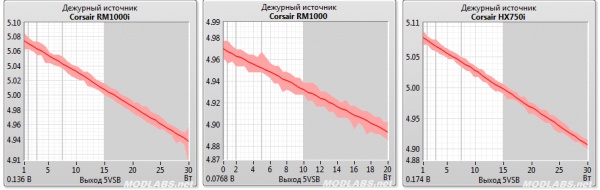

Нагрузочная характеристика

Дежурный источник у «RM1000i» и «RM1000» показывает схожие нагрузочные характеристики, если при анализе цифр учесть тот факт, что у «RM1000i» диапазон нагрузки в 1.5 раза шире, чем обеспечил «RM1000», 30 Вт против 20 Вт. В этом отношении «HX750i» показывает несколько сниженный результат – уход напряжения под нагрузкой до 30 Вт составил 0.174 вольта против 0.136 вольт у «RM1000i». Впрочем, для всех блоков питания стабильность выхода хорошая с низким уровнем пульсаций.

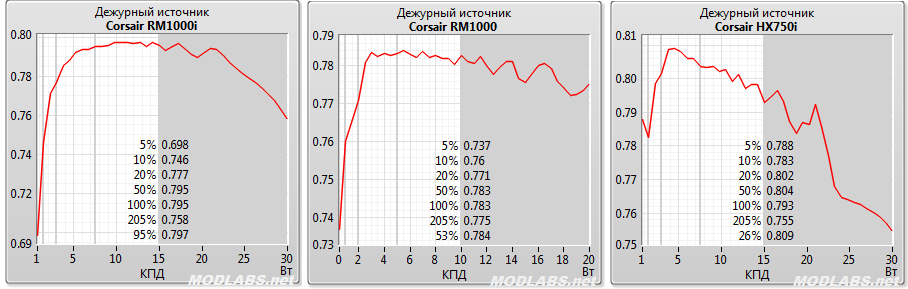

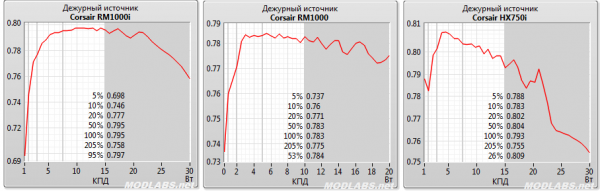

КПД

К сожалению, качественно измерить КПД дежурного источника довольно сложно, поэтому детально сравнивать результаты работы представленных БП вряд-ли разумно. Все они демонстрируют неплохой КПД порядка 78%.

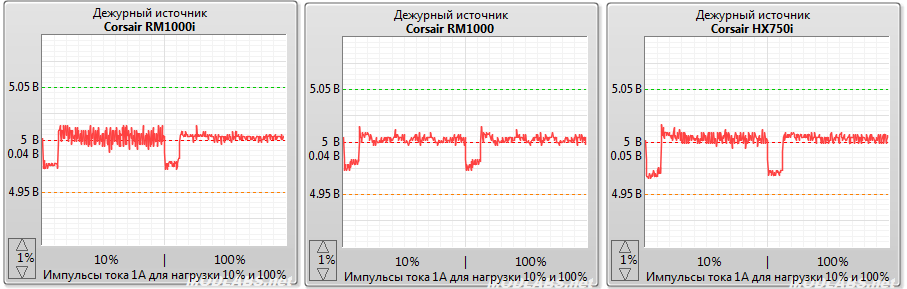

Импульсная нагрузка

Выход дежурного источника показывает «спокойную» реакцию на импульсную нагрузку, без существенных замечаний.

Численные данные очень хорошие.

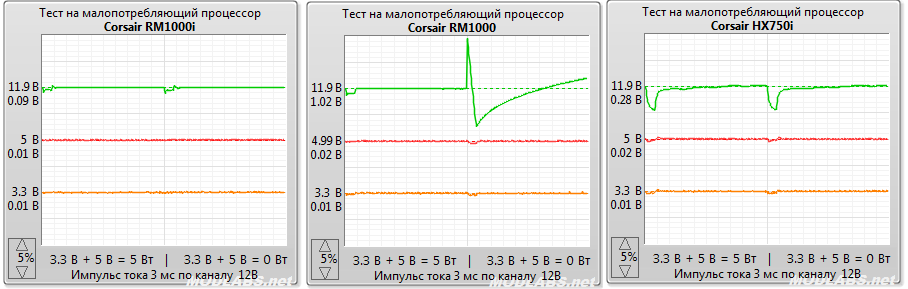

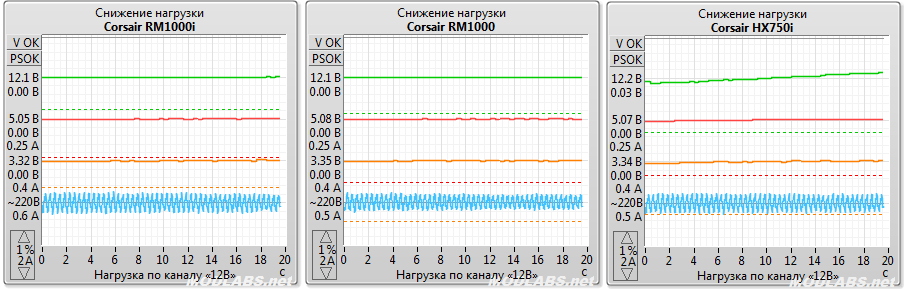

Высокоэффективный процессор

Процессоры совсем недавно получили возможность эффективно уходить в режим сна с крайне малым уровнем потребления. Обычный блок питания не рассчитан на столь значительный диапазон мощностей нагрузки и может не обеспечить должное качество стабилизации выходных напряжений. Поэтому в тестирование введено ряд испытаний для проверки на совместимость с такими компьютерными системами.

Одна из «неприятностей», которая может произойти с БП - его отключение при сверхнизком токе потребления. В стандартах на блоки питания крайне низкое или полное отсутствие тока нагрузки объявляется нештатной ситуацией и разрешают блоку питания отключаться. Но добавление новых процессорных систем сдвинуло рамки нижней границы тока потребления и ряд БП оказался не в состоянии их обеспечить. Иначе говоря, на данный момент пока существуют блоки питания двух классов - способных работать с низким током потребления и не способных, отключающихся при снижении тока ниже порогового.  Первый тест состоит с постепенном уменьшении тока нагрузки на БП с «низких» (соответствует старым стандартам) до сверхнизких (новые редакции стандартов):

Для «RM1000i» и «RM1000» по мере снижения нагрузки напряжение на выходах не изменяется, как и амплитуда тока потребления из сети 220 вольт, что является очень хорошим результатом. Блок питания «HX750i» показывает не столь радужную картину – при снижении нагрузки напряжение на выходе «12 В» возрастает и довольно ощутимо. Если придерживаться гипотезы об «RM1000i» как «улучшенной» редакции «HX750i», то это улучшение на лицо – при сбросе тока блок питания «RM1000i» ведет себя очень хорошо.

Импульсная характеристика:

У модели «RM1000i» никаких проблем нет, тест пройден на «отлично», в отличие от двух других блоков питания.

Система охлаждения

В этом разделе будет измеряться скорость вращения вентилятора, уровень шума и анализироваться его спектр.

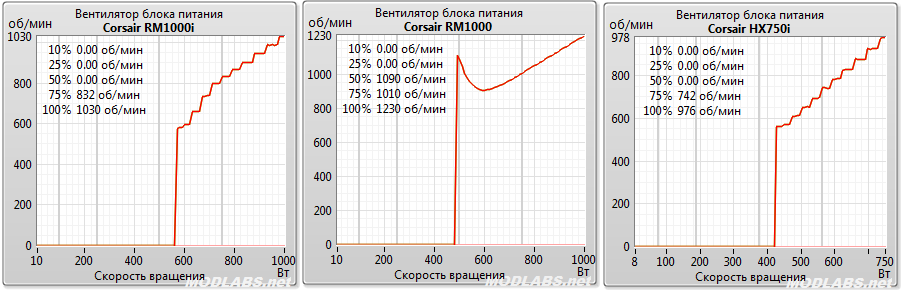

Скорость вращения вентилятора

Вентилятор в «RM1000i» работает точно так же, как и в «HX750i».

До 550 Вт вентилятор не крутится вовсе, затем он запускается на 520 об/мин с последующим монотонным повышением скорости работы по мере повышения мощности нагрузки на БП. Хочется обратить внимание на наличие явной «лестницы» в изменении скорости вращения, которая повторяет оную у модели «HX750i» с характерными 9 ступенями. Обычная следящая схема управления вентилятором такого вида регулирование осуществить не способна, что подразумевает использование в БП какой-то интеллектуальной цифровой регулировки. Причем, в виду очевидной линейной пропорциональности скорости вращения от мощности нагрузки, можно предположить их взаимно-однозначную зависимость. К слову, повышение мощности нагрузки до предельной привело к продолжению монотонного ступенчатого повышения скорости работы вентилятора.  Решение интересное, но тут могут быть подводные камни с резким сбросом/набросом нагрузки.

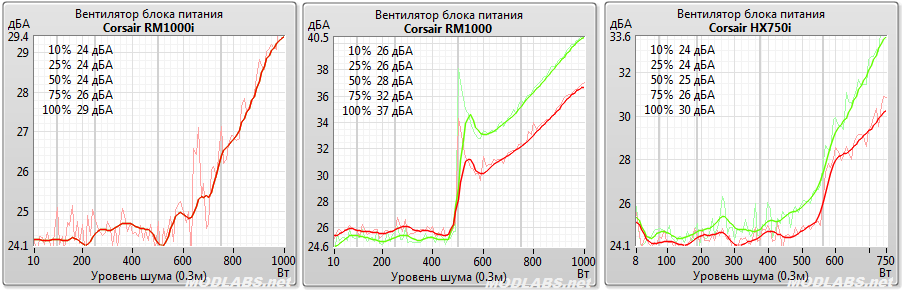

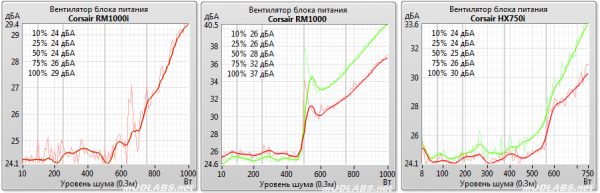

Уровень шума

Для проведения исследования блоков питания используется профессиональное тестовое оборудование, которое не является особо тихим, поэтому при измерении уровня шума не удается получить значения менее 24 дБА.

Данные с микрофона характеризуют блок питания как «очень тихий», остается лишь убедиться в отсутствии «писка» и других аномалий.

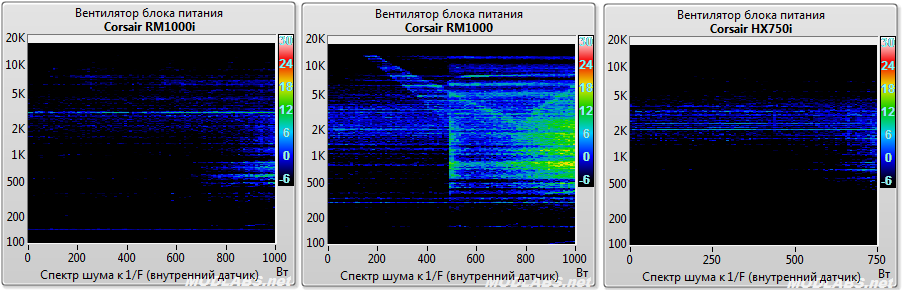

Внутренний датчик

Помещение нельзя назвать «беззвучным», присутствуют «следы» от тестовой аппаратуры. Но здесь важно оценить другое – наличие чего-либо «необычного». БП «RM1000i», как и «HX750i» показывают крайне низкий уровень шума без каких либо «особенностей», а «RM1000» демонстрирует «аномалии». Более подробный разбор ведется в статье по блоку питания «RM1000» и вряд ли сейчас стоит об этом говорить сколь-нибудь подробно. Важно здесь другое – система охлаждения в «RM1000i» работает по тем же принципам, что и в «HX750i».

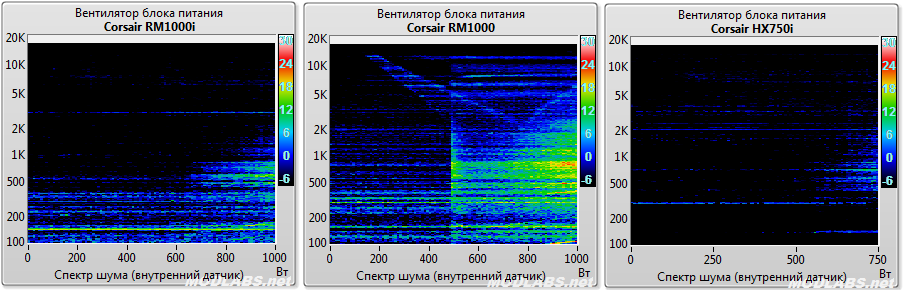

Внутренний датчик, нормированный к чувствительности уха (кривая А).

Данная диаграмма повторяет предыдущую, с учетом пересчета к мере заметности ухом.

На этой диаграмме, как и было на предыдущей, так же наблюдается отсутствие сколь-нибудь заметного шума у моделей «RM1000i», «HX750i» и более заметный шум с некоторым «постоянным сигналом» блока питания «RM1000».

Характер шума, как таковой.

Во время всего цикла измерения уровня шума снималась фонограмма, но из-за большой продолжительности процесса вряд ли имеет смысл выкладывать весь файл. В результате прореживания  длительность звукового фрагмента сократилась до 15 секунд, что соответствует монотонному повышению мощности нагрузки от минимальных значений до 100%.

Фонограмма шума блоков питания:

RM1000i	RM1000	HX750i



Особенности функционирования, Программное обеспечение, Заключение

Особенности функционирования

Во время тестирования каких-либо специфических особенностей не обнаружено.

Программное обеспечение

Блок питания оборудован цифровой системой управления, для чего может использоваться специализированный интерфейс «Corsair Link». В комплект блока питания прилагаются кабели для выполнения подключения к персональному компьютеру. Комплект программного обеспечения (Corsair Link Software 3.2.5695 08/12/2015) можно загрузить с сайта Corsair, прямая ссылка отсутствует.

Используя данный интерфейс можно наблюдать за уровнем напряжений и мощностью нагрузки по каждому выходу блока питания. Кроме того, возможно регулировать ряд характеристик и параметров устройства.

Исследование работы программного обеспечения выходит за рамки тестирования блоков питания, да и опыт взаимодействия с этой программой у меня уже был, а потому, Уважаемый Читатель, позвольте мне переложить эту ношу на Вас.

Заключение

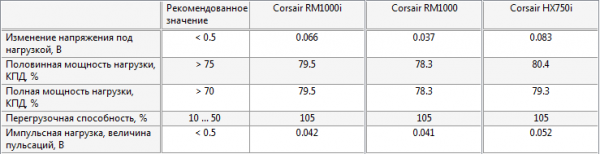

Если сравнивать представленные три модели блоков питания, то хочется отметить, что «RM1000i» уж точно не является моделью «RM1000» с ‘приделанным’ интерфейсом «Corsair Link». Скорее уж такое «клонирование» произошло из модели «HX750i», при этом всё устройство было качественно переделано.

Сам блок питания «RM1000i» очень тих в работе, посторонние призвуки отсутствуют. Электрические характеристики на весьма высоком уровне. Это был бы хороший кандидат на «идеальный» БП, если бы разработчики потратили больше усилий на обеспечение стабильности канала «12 В».

serj

Введение, Внешний осмотр

Компьютерные корпуса от компании Corsair давно зарекомендовали себя среди обширного круга пользователей. Мы уже знакомились с одним из них, напомню - это был Corsair Graphite Series 780T, который по результатам тестирования зарекомендовал себя как качественный кейс с возможностью установки современных комплектующих и организации системы водяного охлаждения.

Однако, 780тый не столь скромен в своих размерах, не каждый сможет найти место для опрятного расположения такого корпуса, тем более в наше время  идет популяризации минималистичных систем, многие смотрят в сторону более компактных корпусов.

Сегодня мы рассмотрим корпус Corsair Carbide Air 240, который располагает значительно меньшими размерами, но при этом может похвастаться не менее интересными инженерными решениями, которые мы могли видеть у "старшего брата". Поэтому, предлагаю перейти к более детальному осмотру. Фотографию коробки, обильно приукрашенную скотчем пары курьерских организаций, с вашего позволения, я опушу :).

Corsair Air 240 поставляется на прилавки в двух цветовых вариациях Black и White , полагаю, что данные названия говорят сами за себя. Да, различие заключается только в цвете внешних декоративных панелей, о которых мы еще поговорим. Остальные компоненты и функциональная часть полностью идентичны.

К нам для обзора прибыл вариант в черном цвете, с ним и познакомимся. Можно сразу сказать, что у рассматриваемого Corsair Air 240 есть аналог больших размеров Corsair Air 540. Отличительной особенностью обоих является разделение внутреннего пространства на две области.

Начнем, Air 240 имеет габариты 260x320x397 миллиметров (большей стороной является глубина, меньшей ширина относительно фотографии ниже). При таких габаритах масса варианта из коробки составляет не малых 5.6 килограмм.

На мой взгляд, визуально 240’вой выполнен в очень строгом дизайне. Здесь нашли место прямые линии без закругленных краев. Даже переходы между пластиковыми составляющими выполнены прямыми срезами. Очень выразительно выглядит область вентиляционных отверстий, она непрерывно проходит по всем граням корпуса (за исключением задней стенки) и представляет собой "прорези" в виде обычных линий, за которыми скрыта сетчатая основа.

Лицевая сторона корпуса по дизайну выполнения строга и не отличается от остальных элементов корпуса. Здесь нашлось место для шильдика с логотипом производителя, а также отведено место для функциональных элементов.

Ровно посередине расположились клавиши включения и перезагрузки. Для индикации есть пара светодиодов белого света, для статуса включения он монолитен с кнопкой, а для отражения загрузки жёсткого диска выделен в отдельную область. Далее идет пара аудио разъемов mini-jack 3.5 и два разъема USB 3.0.

Обратная сторона корпуса благодаря компоновке элементов выглядит довольно необычно. Здесь видно приблизительное соотношение внутренних областей: слева располагается блок питания и область для крепления накопителей, справа вполне стандартная область для материнской платы, заглушек слотов расширения и пары вентиляторов.

Боковая стенка, смотрящая на основной отсек расположения системы, имеет обширное смотровое окно. Оно выполнено из прозрачного акрила и открывает вид почти на всю площадь внутренней секции. При транспортировке предусмотрительно заклеено пленкой.

Боковая стенка, расположенная с тыльной стороны, выполнена в более «техническом» варианте. На ней расположилась перфорированная область, реализующая подвод воздуха к установленному блоку питания и возможность установки дополнительного вентилятора на 120 миллиметров. Перфорация закрывается съёмным фильтром, который выполнен из тонкой сетки и легко крепится к корпусу при помощи магнитных лент. Боковые стенки, как и основная рама корпуса, выполнены из холоднокатаной стали SECC толщиной в 0.6 мм.

Относительно выше представленных фотографий, нижняя часть корпуса так же располагает декоративной панелью из пластика и визуально не выделятся. Это сделано специально, для возможности изменения расположения и перевода корпуса в режим «настольной башни». При этом в комплекте поставки есть ножки, которые пользователь волен по своему усмотрению приклеить на любую из нужных сторон.

На этом мы заканчиваем с внешним осмотром и переходим к внутреннему осмотру.

Внутренний осмотр, подведение итогов

Как уже упоминалось, внутренняя составляющая Corsair Air 240 разделена на два функциональных отсека. В данном случае роль разграничивающей перегородки выполняет так называемый поддон для установки материнской платы. Герой сегодняшнего обзора может принять на свой борт материнские платы форм-фактора MicroATX и Mini-ITX.

В пустом корпусе, без каких-либо радиаторов водяного охлаждения можно установить две видеокарты длинной до 290. При этом стоит учитывать, что для видеокарты, как и процессорного радиатора максимальная высота находится в рамках 120 миллиметров. В случае с процессором высота процессорного кулера является актуальным вопросом, а вот о высоте видеокарты можно позабыть.

По заявлению производителя Corsair Air 240 относится к группе корпусов, при использовании которых можно реализовать систему с очень мощным воздушным потоком. Для этого 240'вой располагает достаточным количеством посадочных мест под вентиляторы.

Первой площадкой, о которой мы уже упоминали, является место для двух 80 мм вентиляторов на задней панели. Довольно интересно увидеть данный форм фактор в наше время, однако для компактных систем это является вполне стандартным подходом.

Лицевая сторона располагает парой посадочных мест под две привычные взгляду стодвацатки. По умолчанию здесь предустановлена пара Corsair A1225L12S-2.

Аналогичная стодвацатка в одиночестве расположена на верхней грани, рядом есть вакантное место еще для одной. Нужно отметить интересный подход к реализации посадочного места, оно строго не зафиксировано, вентиляторы могут быть сдвинуты по ходу направляющих в ту или иную сторону.

Аналогичное посадочное место под еще две стодвацатки находится на нижней панели (или боковой в зависимости расположения корпуса). Нужно признать, что возможность перемешать позицию вентилятора очень удобна, можно направить поток воздуха более правильно.

Второй раздел корпуса изначально выглядит довольно пустынным, но поверьте мне, ситуация изменяется после сборки системы. Блок питания и большая часть его кабелей будут занимать множество имеющегося места, а в случае установки помпы и расширительного бочка для системы водяного охлаждения все становится еще интереснее.

Кстати, для взаимодействия с основным «отсеком» есть шесть, а точнее семь технических отверстий. Основная шестерка находиться на виду и имеет специальные резиновые направляющие для пущей практичности. Еще одно отверстие расположилось в районе процессорного разъема питания, однако с учетом наличия корзины накопителей, использовать его получиться не с каждым кабелем (нужен плоский, круглые не пройдут :)).

В Corsair Air 240 нет ограничений по длине блока питания, конечно необходимость установки массивных БП не всегда нужна для компактных систем. Но в случае использования материнской платы MicroATX с тандемом видеокарт, хороший БП будет однозначно актуальным.

Благодаря стандартным корзинам в 240'вой можно установить до шести накопителей. Три посадочных места предназначены только для 2.5 дюймовых дисков, остальные три универсальны и могут принять на свой борт и 3.5-дюймовые накопители. Здесь можно отметить, что корпус не поддерживает 5.25-дюймовые устройства

Накопители устанавливаются довольно легко, доступ к салазкам 2.5 дюймовых дисков осуществляется путем демонтажа одной из пластиковых панелей. Здесь же можно изменить расположение вентилятора или добавить еще один.

Доступ к салазкам 3.5 дюймовых дисков еще удобнее, они выходят прямиком на заднюю панель корпуса. Небольшая сетчатая решетка с «не теряющимся болтом» и можно устанавливать накопители. Конечно, для подключения кабелей все равно придётся открывать боковую панель – эдакой док станции не предусмотрено. Салазки для накопителей стандартно пластиковые, позволяют закрепить диск без применения отверток (для 3.5 форм-фактора) и располагают небольшими антивибрационными прокладками.

Вот мы и добрались до комплекта поставки, который по умолчанию был аккуратно уложен в бок и зафиксирован в салазках для накопителей. В комплекте нашлось место для резиновых ножек, небольшого количества стяжек и болтов, аккуратно разложенных по небольшим пакетам. Конечно же, довольно полная инструкция, хорошо детализирующая весь процесс сборки.

Вот и подошел черед для сборки системы. Я не буду приводить полное описание, здесь все полностью зависит от комплектующих, которые вы захотите установить. Ниже фото готовой системы, получившийся в ходе моих изысканий J. Небольшие комментарии и общий вывод, с вашего позволения, я совмещу.

Итак, Corsair Carbide Air 240 получился действительно добротным корпусом. Под добротностью я понимаю хорошие материалы и качество их подгонки. Идея зонирования внутреннего пространства пришлась мне по вкусу, она позволяет разделить используемые компоненты системы на несколько уровней. Не скажу, что именно это разделение позволяет собрать более опрятную системы, если захотеть ее можно собрать и в обычном корпусе, но в Air 240 это сделать гораздо проще ;).

При сборке, рекомендую сразу отделить все декоративные панели из пластика – это позволит упростить процесс и избежать возможных царапин. В целом, мне удалось вместить комплектующие аналогичные тем, что мы использовали при сборке на базе Corsair Graphite 780T. Конечно, применилась иная материнская плата, но расположить систему водяного охлаждения было легко.

Производитель заявляет о возможности установки двух 240 миллиметровых радиаторов для системы водяного охлаждения. Пожалуй, это возможно осуществить, но только при использовании материнской платы Mini-ITX. Дело в том, что как сам радиатор, так и вентиляторы занимают именно внутреннее пространство корпуса, тем самым уменьшая доступные габариты. А при установке MicroATX нижняя и скорее всего верхняя области будут не доступны.

Не забуду упомянуть, что некоторым пользователям понравятся режимы настольного и перевернутого расположения, которые будут смотреться весьма экзотически.

К недочетам корпуса можно отнести довольно шумную работу предустановленных вентиляторов в штатном режиме, производителю не помешало бы добавить небольшой реобас по аналогии с тем же Graphite 780T. Не забываем, что у корпуса нет поддержки 5.2 дюймовых панелей для установки дополнительных устройств данного типа, забоимся о добротном количестве слотов на материнской плате.

Далее, система охлаждения жестких дисков так же не столь хороша, при установке трех накопителей они располагаются довольно плотно, а установка вентилятора в другой части отсека не совсем способствует охлаждению. Возможно, здесь не помешала бы одна 80 мм вертушка, установленная непосредственно напротив накопителей.

Компьютерный корпус всегда должен содержать в себе баланс между внешним видом и функциональностью, именно в таком случае он сможет подойти для различных пользователей. Иногда производители забывают о балансе и склоняют чашу весов в ту или иную сторону.

Сегодня, предлагаю познакомиться с вариацией корпуса Pangu от компании DeepCool. Вариант Pangu имеет несколько ревизий, различные цветовые вариации, а также версии с различными боковыми стенками. Похоже, производитель нашел ту самую планку универсальности, а теперь попросту предоставляет пользователям вариации на различный вкус... Давайте взглянем на PANGU SW-RD более пристальным взглядом.

Если говорить об упаковке, то она стандартна: содержит фото корпуса и перечень технических характеристик, внутри корпус фиксируется при помощи направляющих.

К нам на тестирование попала версия в красном цвете, с наличием смотрового окна, а также набором для организации RGB подсветки. Визуально корпус хорошо выделяют вставки из цветного пластика, далее внимание переходит на черные вставки из сетчатого материала. Более не наблюдается особых визуальных изысков, приковывающих взгляд.

Если говорить о габаритах, то PANGU относится, пожалуй, к самому распространенному дивизиону «средняя башня». По максимальным точкам замера габариты составляют 498x205x477 миллиметров.

В нашей версии, на правой стенке расположилось обширное смотровое окно. Оно выполнено из материала, очень напоминающего оргстекло, имеет небольшую тонировку, поэтому при многих углах обзора очень хорошо отражает поверхности. Так же боковая стенка может похвастаться наличием перфораций для одного вентилятора и просто прохода воздушных потоков в районе видеокарты.

Обратная сторона корпуса по нынешним меркам выглядит довольно стандартно: блок питания расположился в нижней части, есть одно посадочное место для 120-ки. Так же нашлось место для пары отверстий под шланги СВО, число доступных заглушек для слотов расширения равняется семи.

Лицевая часть корпуса формирует общий облик корпуса, и полностью соответствует описанию выше. Здесь нашлось место для двух пятидюймовых отсеков, их заглушки выполнены под сеточку. Основная область лицевой панели так же перфорирована, предусмотрен механизм ее открытия, при нажатии панель «отстреливает». И тут мы обнаруживаем  первый подвох, снятие панели не гарантирует установку вентиляторов, располагающихся за ней.

На сетчатой части есть шильдик DeepCool, более выделяющихся элементов на лицевой панели нет.

Декоративная перфорация выглядит интересно, однако я бы насторожился по поводу ее «бронебойности». Конечно, небольшие нагрузки она выдержит, а вот полет книги со стола, наверное, будет с последствиями.

Все имеющиеся элементы управления собраны в начале верхней грани корпуса, здесь нашлось место для: четырех разъемов  USB(по два каждого типа), микрофонный вход и выход на наушники, а так же кнопки включения и перезагрузки.

Как уже отмечалось, сетчатая часть лицевой панели может быть снята. Для крепления используется механизм двух фиксирующих «защелок», такие уже встречались нам. Будем надеяться, они выполнены надежно.

Оставшаяся лицевая панель снимается так же легко. Она крепится к корпусу при помощи четырех пластиковых защелок. Признаться честно, не уверен, что защелки при частых сборках/разборках  будут очень надежными. Но для режима, купил-собрал-не разбираю, подойдут отлично.

Днище корпуса может похвастаться ножками с антивибрационным покрытием, наличием двух перфораций для вентиляторов (один из которых уйдет под нужды блока питания). Конечно, производитель упоминает о наличии пылевого фильтра, однако его исполнение меня не обрадовало. Это небольшая сетчатая «заготовка», которая крепится прямиком за ушки на корпусе и не имеет какого-либо опорного каркаса либо магнитных фиксаторов. В таком исполнении фильтр очень легко теряется еще на этапе «только достали корпус из коробки»

Внутри, убранство корпуса так же относится к привычным для нас моделям.  Корпус позволяет установить материнские платы форм фактора ATX и меньше, блок питания находится снизу, а справой стороны находятся стойки для накопителей. Если говорить о крупногабаритных системах воздушного охлаждения, то здесь поместится кулер высотой до 165 миллиметров.

Во внутренней части есть монолитная область для установки трех пятидюймовых устройств, две корзины для накопителей форм-фактора 3.5/2.5”. Каждая из корзин позволяет установить по три накопителя.

Корзины с накопителями могут быть извлечены. Демонтаж верхней происходит очень легко, она фиксируется при помощи нескольких пластиковых направляющих. А вот нижняя корзина в нескольких местах крепится к корпусу болтами, ее демонтаж осуществить сложнее.

3.5 дюймовые накопители фиксируются в пластиковые «каретки» без применения винтов и отверток. Для этого DeepCool применили интересных механизм: «каретку» нужно развести в разные стороны, установить диск и зажать его. Решение очень интересное, но как отмечает производитель, главное не произвести перелом пластиковой направляющей. Накопители 2.5” крепятся к «кареткам» при помощи болтов.

После демонтажа одной из корзин, у корпуса появляется возможность установки видеокарт длинной до 400 миллиметров, против стандартных 310.

Верхняя часть корпуса имеет место для установки двух 120-к, на задней панели расположился один предустановленный вентилятор от производителя. В итоге, формула установки вентиляторов следующая: 2×120 фронтальная панель, 2×120 верхняя панель, 1×120 задняя панель и еще 1×120 на нижней грани плоскости корпуса.

Как и отмечалось ранее, блок питания может быть легко установлен в нижней части корпуса. Для снижения уровня вибрации на месте его установки есть антивибрационные прокладки.

Тыльная сторона рамы примечательна наличием технического отверстия в области расположения бекплейта системы охлаждения, небольшой перфорации для увеличения жесткости конструкции, а так же имеющимися каналами для проведения кабелей (они не имеют каких-либо пластиковых заглушек).

Переходя к сборке системы, я вспомнил о комплекте поставки :). Он включает в себя набор различных болтиков, небольшое количество стяжек, ну и сам комплект для организации RGB подсветки.

Монтаж материнской платы MSI Z97 MPOWER MAX AC и системы водяного охлаждения SilverStone TD02-E прошли без затруднений. Разве что опорные винты для материнской платы пришлось вкручивать пассатижами с приложением явных усилий :).

Далее, система приняла на борт блок питания Corsair RM1000 и видеокарту Sapphire Radeon R9 390. Из нюансов можно отметить не очень продуманное отверстие для 8-pin кабеля питания процессора, кабель прошел с трудом и то при одном «правильном» угле. Так же ниша для быстрого доступа к бекплейту системы охлаждения не совсем продумана, она все-таки перекрывает его.

Далее, взгляд упал на коробочку с подсветкой. В ней нашлись две ленты светодиодов, инвертор и пульт дистанционного управления.

Светодиодные ленты на обратной стороне имеют клейкую ленту, с ее помощью ленты можно расположить в необходимом месте корпуса. Надежность крепления, с учетом наличия кабеля питания, кажется не самой отличной.

Инвертор имеет два выхода на ленты и один провод с «ловушкой» для пульта ДУ. Подключение лент происходит при помощи 4-pin разъема, один имеет удлиняющий кабель. Загвоздка заключается в том, что места соединения не фиксируются «намертво» и могут самопроизвольно разъединиться, что при наличии открытых контактов может привести не к самым лучшим последствиям. В процессе установки рекомендуем обмотать  место контакта, например, изолентой ;).

Пульт дистанционного управления, позволяет менять цвета в пределах имеющихся вариантов, регулировать яркость и задействовать режимы различного отображения. Режимы мигания и затухания, в моем случае работали с перебиранием всех основных цветов, что для эстетов выбравших одну гамму будет не очень интересно. Хотя, возможно я не нашел супер комбинацию кнопок…

Итак, резюмируя все вышесказанное, можно констатировать, что DeepCool PANGU SW-RD позволяет собрать на своей базе добротную конфигурацию, как с компактным, так и с довольно массивным железом. Корпус так же готов принять на свой борт систему водяного охлаждения и в целом организовать неплохой обдув компонентов, при условии установки дополнительных вентиляторов.

Однако, с учетом всех пунктов, на которые мы обращали ваше внимание по ходу материала, PANGU SW-RD может показаться не полностью продуманной/законченной вариацией компьютерного корпуса нынешнего времени. Инженерам компании явно стоит поработать над некоторыми пунктами, которые, кстати, видны даже невооруженным глазом при первой же сборке системы.

Введение, внешний осмотр

Сегодня, к нам на тестирование прибыл очень интересный компьютерный корпус Corsair 780T. Он является флагманом линейки Graphite и во времена минимализма гордо относится к разряду Full-Tower. Давайте узнаем, какие возможности расширения производитель заложил в 780T. Будем надеяться, он порадует нас не только своими размерами, но и высокой функциональностью.

Corsair Graphite Series 780T поставляется в довольно объёмной упаковке, но учитывая размеры самого кейса, назовем упаковку стандартной. Внутри упаковки, как и всегда, корпус фиксировался с помощью двух пенопластовых держателей, дополнительно кейс был «укутан» в черный тряпочный кожух. Кстати, этот кожух очень хорошо справился с небольшой водной атакой во время транспортировке. На гранях коробки, очень хорошо видно, что находится внутри, дополнительно имеется блок-схема каждой части корпуса, поэтому с информативностью и надежностью упаковки все в порядке.

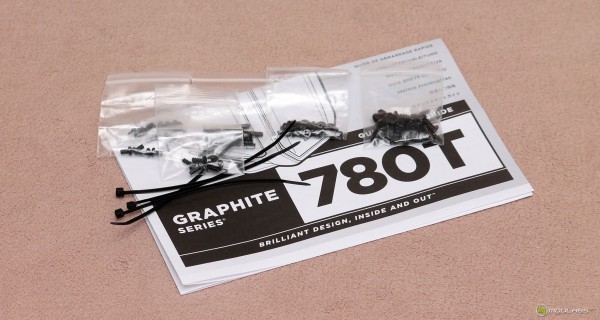

Внутри, помимо самого корпуса обнаружилась небольшая инструкция пользователя, несколько стяжек и различные болтики предназначенные для каждого из этапов сборки. Все они упакованы в отдельные пакетики.

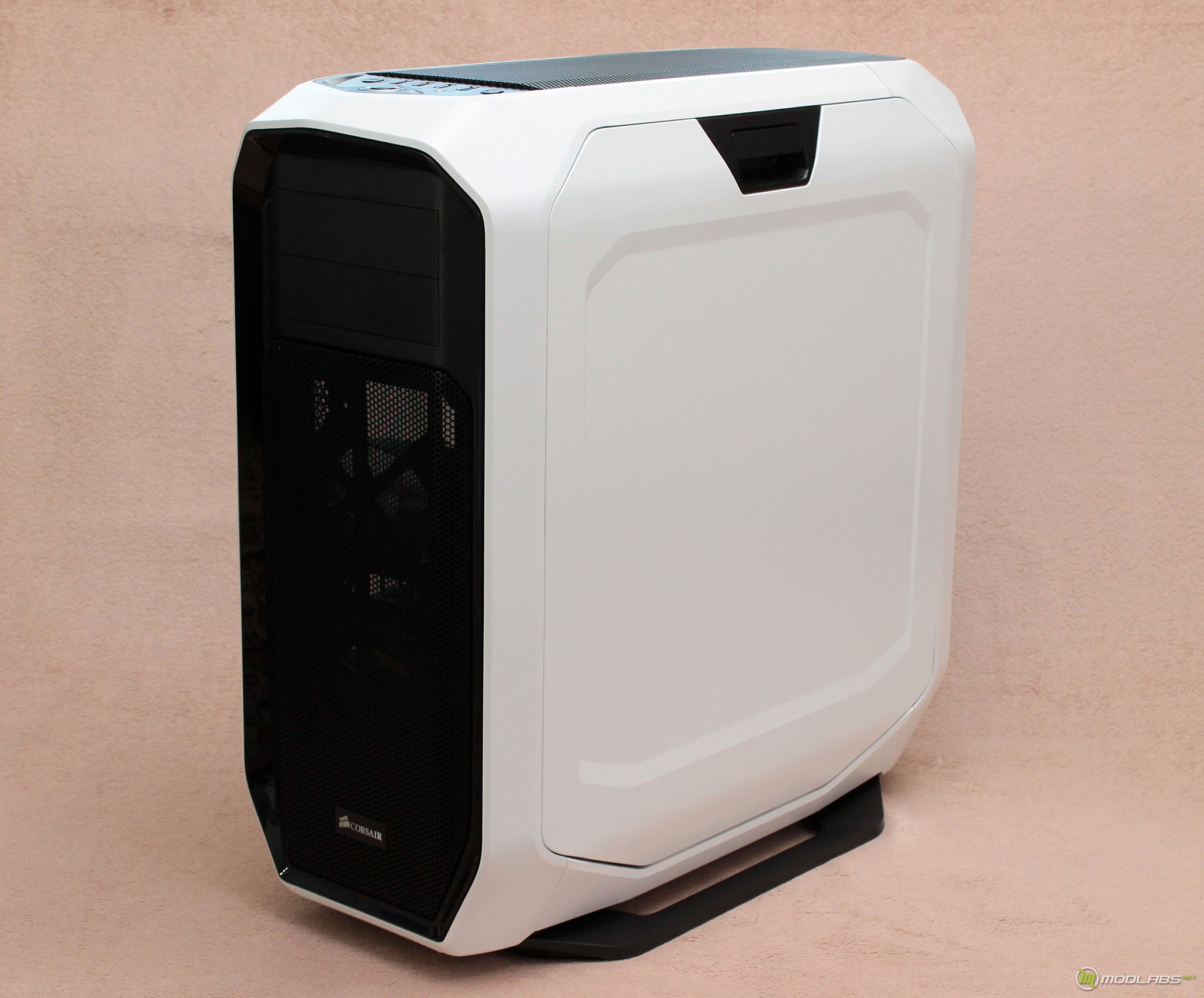

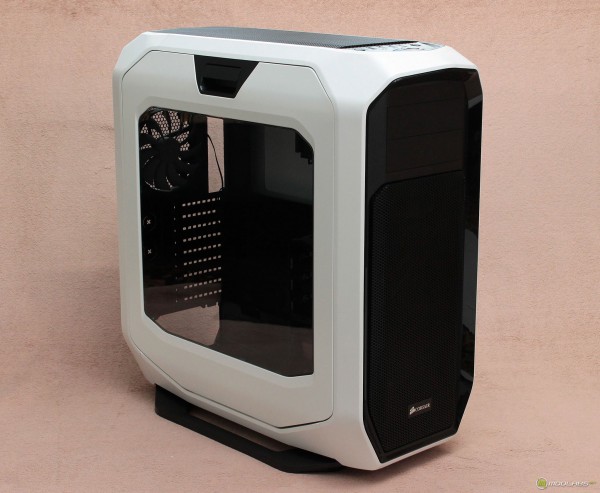

Corsair 780T относится к форм-фактору Full-Tower, его полные габариты составляют 288х602х637 миллиметров. При этом масса корпуса находится в районе 11,3кг, что не мало. Производитель поставляет Graphite 780T в трех цветовых решениях: черном, белом и желтом. Сегодня, мы познакомимся с белой вариацией. Дизайн 780T интересен, он чем-то напоминает некий аппарат из космических трилогий, а его округлые грани в свою очередь визуально сильно уменьшают габариты.

Каждая грань корпуса формируются обычным пластиком, именно благодаря применению пластиковых вставок производителю удалось реализовать столь округлый дизайн. Кстати, цветовые различия между версиями заключаются именно в изменении цвета пластиковой части и боковых панелей.

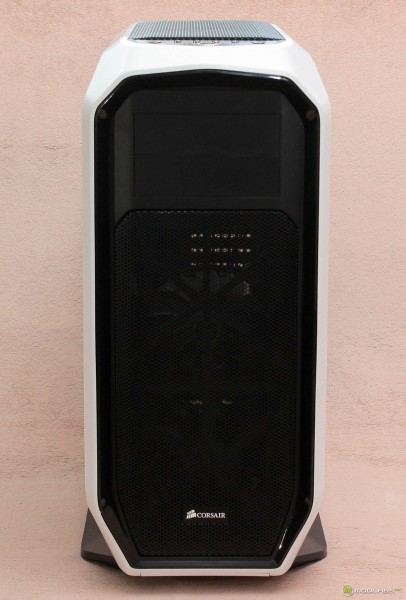

Вся площадь лицевой стороны окрашена в эталонный черный цвет. Сверху расположились заглушки, скрывающие посадочные места для двух 5,25" устройств. Ниже находится декоративная решетка, а «ободок» всей панели выполнен из глянцевого пластика.

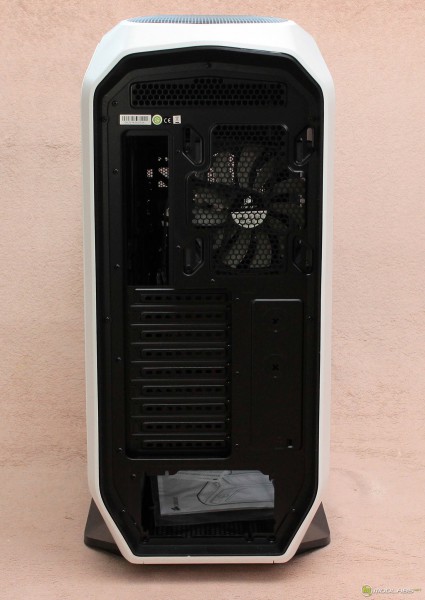

На задней панели в первую очередь выделяется отверстие для заглушки материнской платы, ниже находятся девять заглушек для слотов расширения. Довольно интересно выполнены отверстия для шлангов СВО, они не имеют резиновых направляющих и представляют собой почти цельную конструкцию с корпусом, при использовании их придётся выламывать. Но лично я, ни когда не видел варианты использования данных отверстий по назначению.

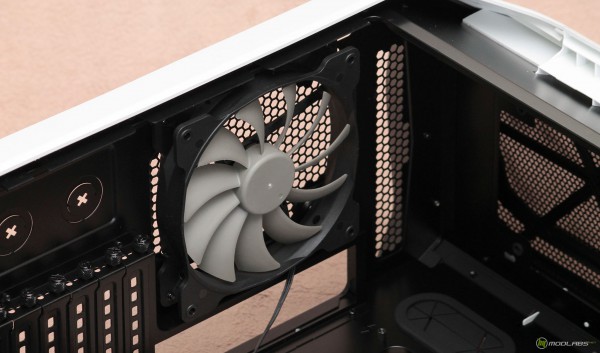

Здесь же есть посадочное место для одного вентилятора, изначально в нем предустановлен один 140-мм вентиль от Corsair. Отметим, что его можно заменить на 120-мм вариант, а дополнением к универсальности послужит возможность регулировать высоту посадки.

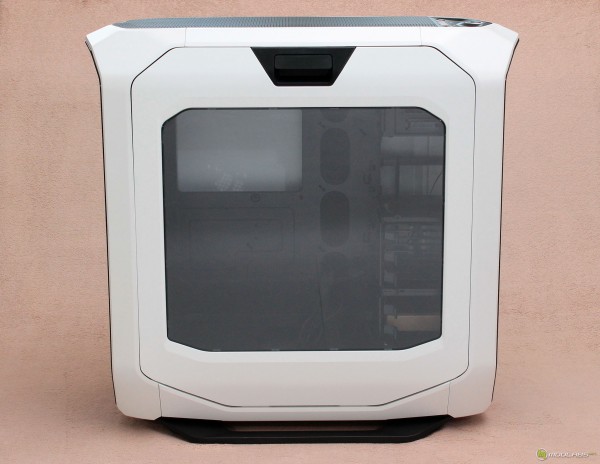

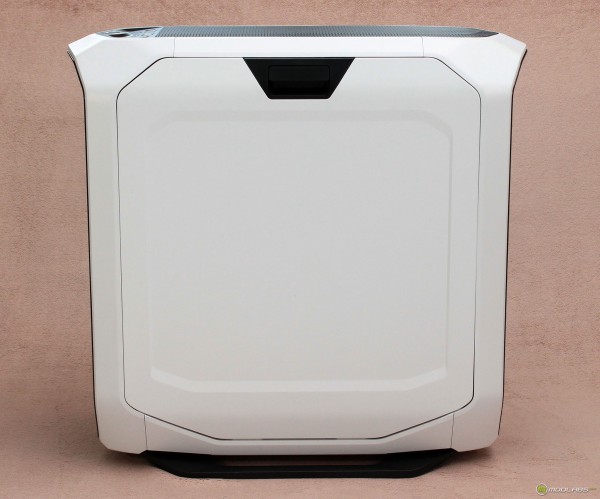

Почти во всю площадь правой боковой панели расположилось смотровое окно, наверное, оно позволит увидеть все комплектующие установленные в систему. Левая сторона не отличается какими-либо особенностями, на ней есть небольшое утопление в сторону корпуса, что странно, но скоро мы узнаем, почему производитель мог так сделать ;).

На фотографиях в профиль хорошо видны небольшие ушки в верхней части корпуса, взявшись за них очень удобно передвигать Corsair 780T, однако, при переносе по комнате они не кажутся столь надежными.

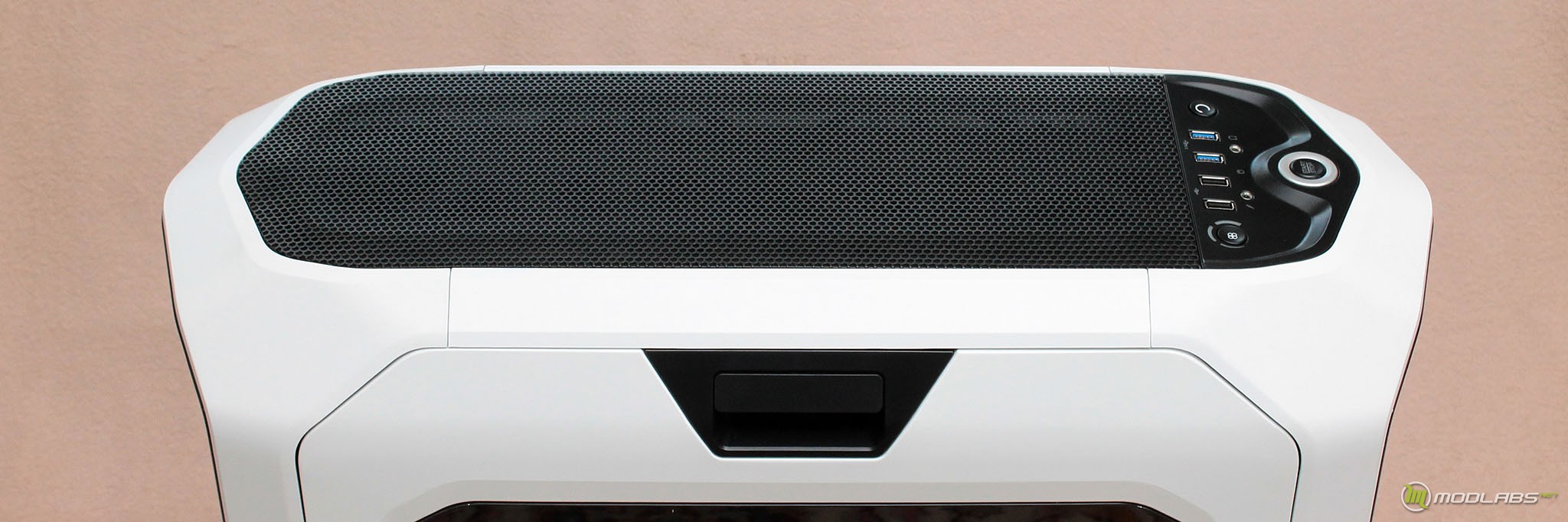

Верхняя грань корпуса выполнена аналогично передней панели, здесь так же наблюдается форма небольшого ромба, а поверхность покрыта чёрной сеткой.

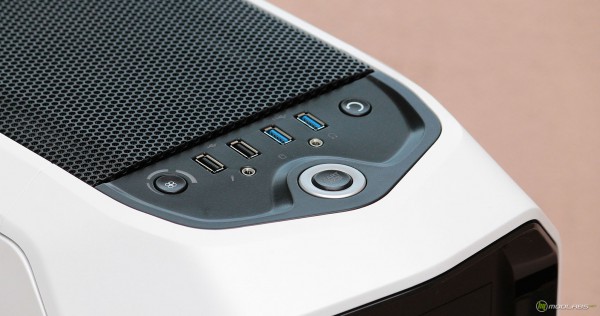

Все функциональные клавиши и разъёмы Corsair 780T находятся на верхней грани, что при расположении системного блока на полу будет довольно оправдано и удобно. Главное чтобы корпус не закрывала столешница. Здесь мы можем наблюдать клавишу пуск, выполненную в последних тенденциях автопромышленности и имеющую гордое имя «START/STOP». По краям расположились клавиши перезагрузки и управления вентиляторами. Помимо этого в наличии четыре USB-разъёма, по два для каждого типа и выход для наушников и микрофона.

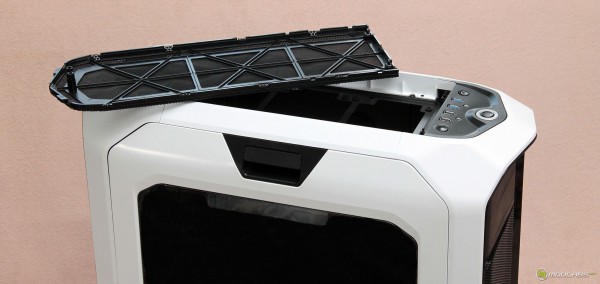

Верхняя панель, точнее ее решёточная часть крепится к корпусу по средствам двух защелок, поэтому для снятия панели, необходимо осуществить небольшое нажатие, панелька «подпрыгнет» вверх, после чего легко снимается. С обратной стороны панели есть тканевое покрытие, выполняющая роль пылевого фильтра.

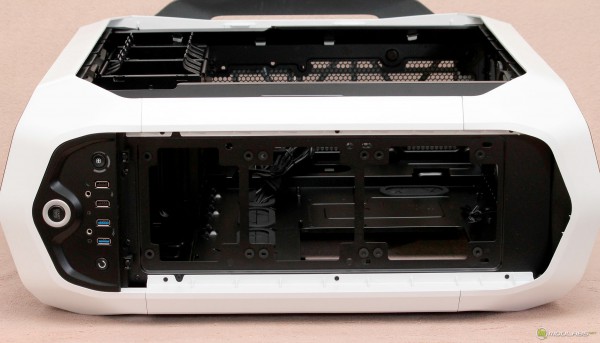

После снятия декоративной панели пользователю предлагается полный комплект отверстий для установки различных вентиляторов, здесь нашлось место для: 3x120-мм или 2x140-мм вентиляторов. В целом, данную конфигурацию можно назвать идеальной, здесь могут разместиться самые ходовые радиаторы для СВО или целая «бригада» вентиляторов.

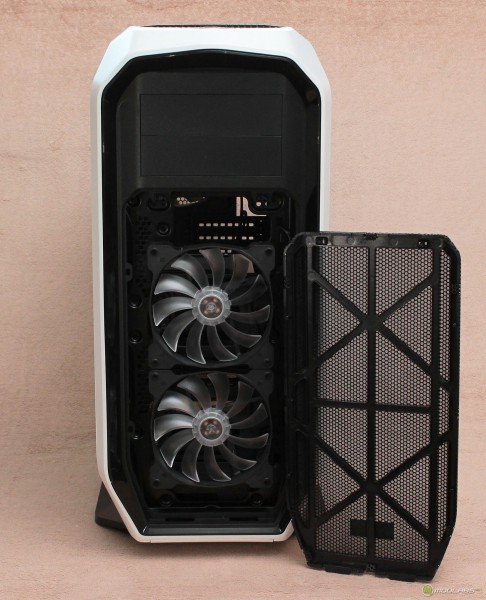

Крепление лицевой панели происходит посредством тех же защёлок. Под панелью кроются два предустановленных вентилятора с белой подсветкой от Corsair. Для иных вентиляторов предусмотрены посадочные места для следующих вариантов: 2x 140-мм или 3x 120-мм.

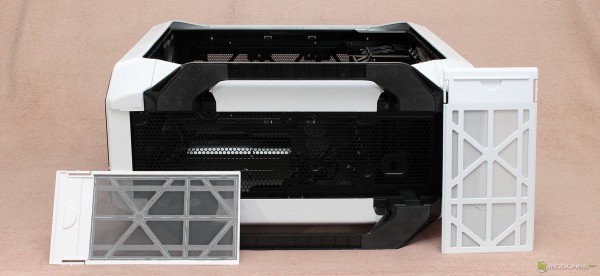

С внешней стороны днища по всей длине корпуса расположился пылевой фильтр, он состоит из двух частей. Составные части демонтируются и могут легко обслуживаться. Массивные ножки корпуса можно сравнить с полозьями санок, они раздаются вширь и имеют немалую длину. Их основание покрыто прорезиненным материалом, что должно улучшить сцепление, и понизить уровень возможной вибрации. Отметим, что корпус стоит очень уверенно, и даже при попытке его пошатнуть, он возвращается в первоначальное положение.

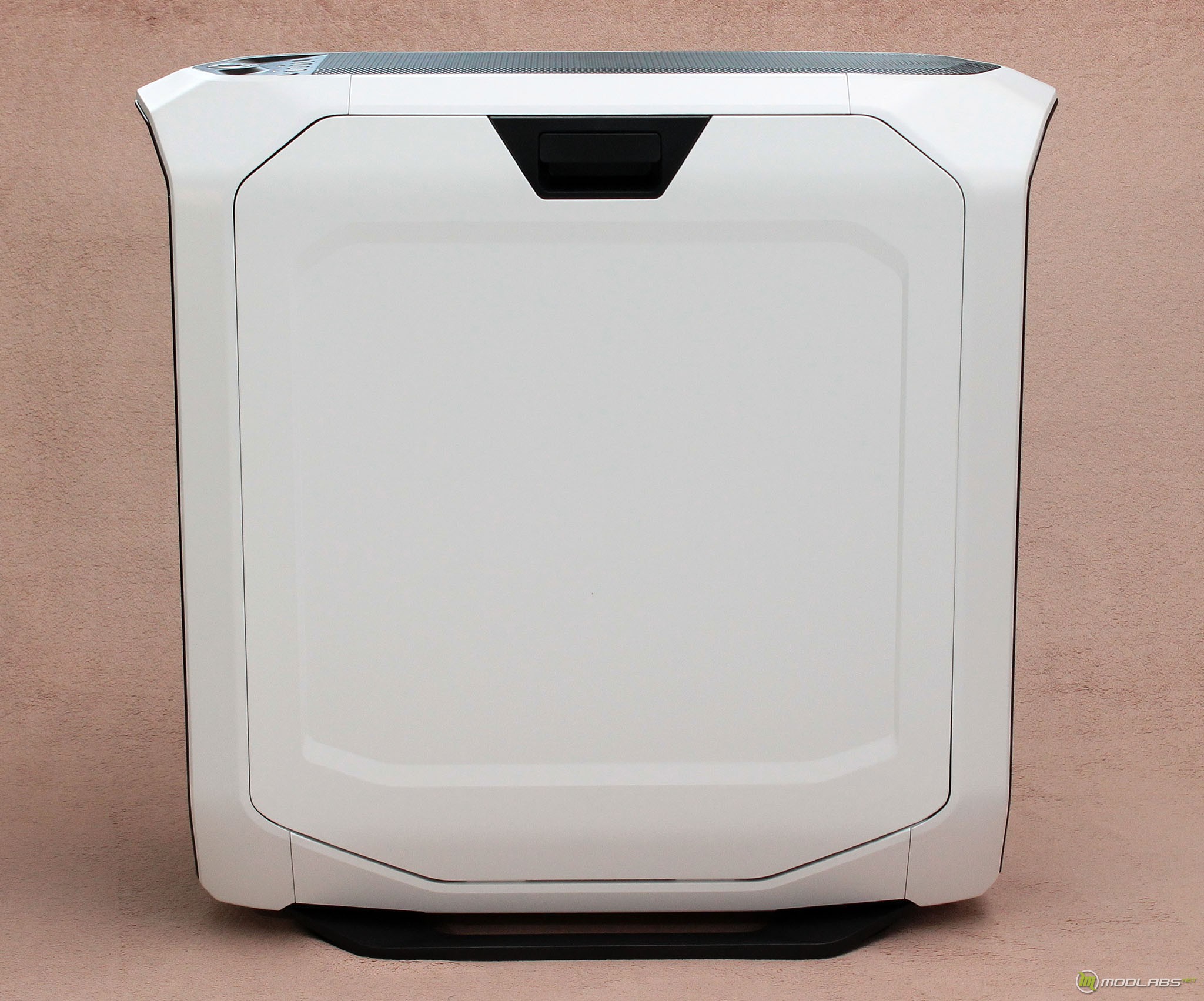

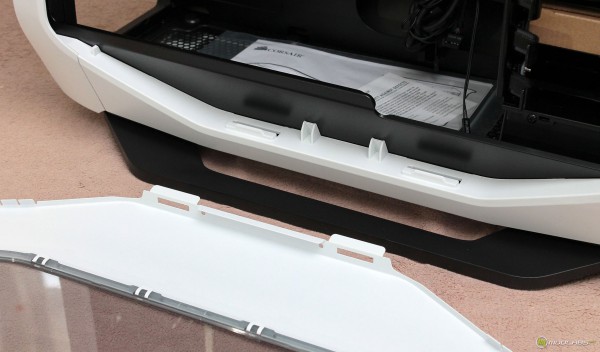

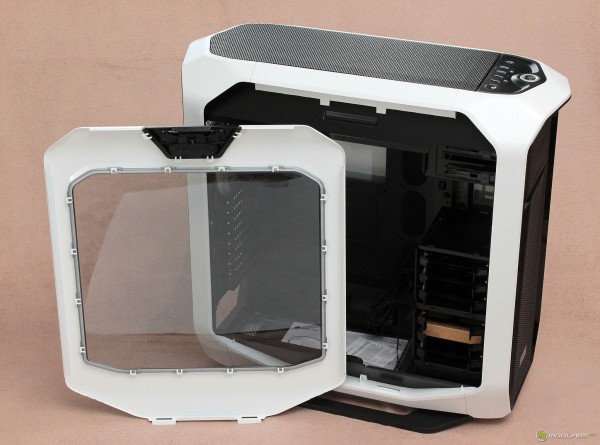

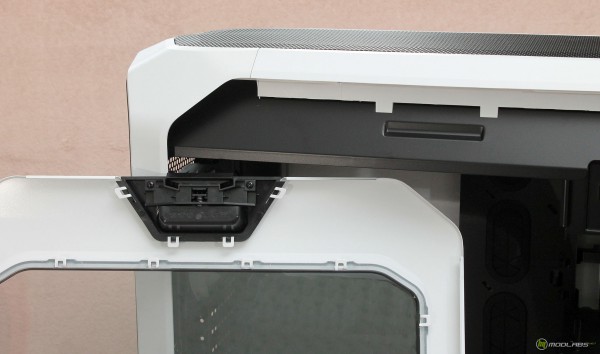

Боковые дверцы как левая, так и правая фиксируются и открываются благодаря механизму по типу ручки. Изначально «дверца» устанавливается в два паза нижней части рамы, далее фиксируются «ручкой» в верхней части. Использовать такой механизм удобно, будем надеяться, он имеет хороший запас по прочности.

Крышечку открыли, теперь переходим к внутреннему осмотру

Внутренний осмотр, сборка

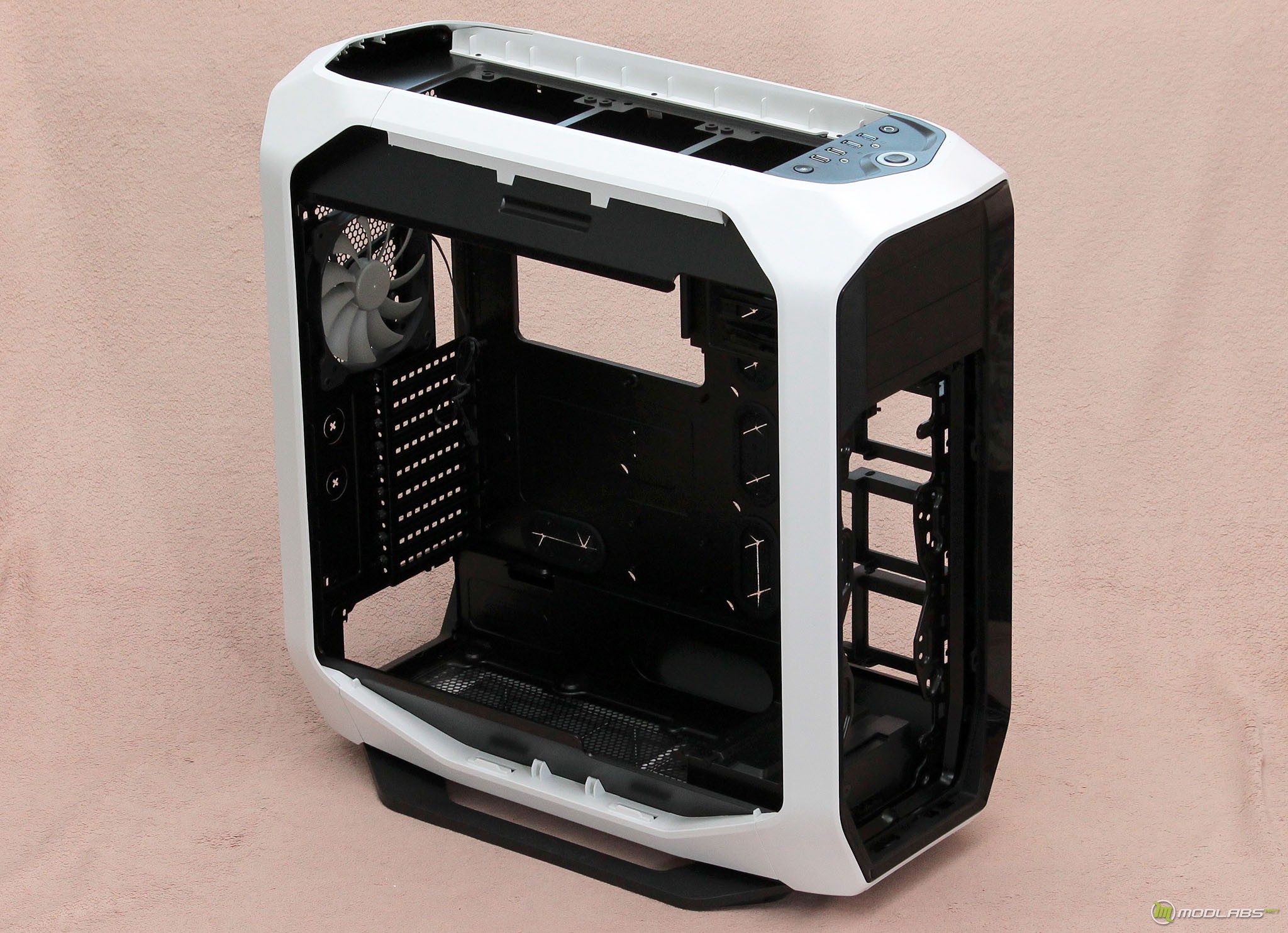

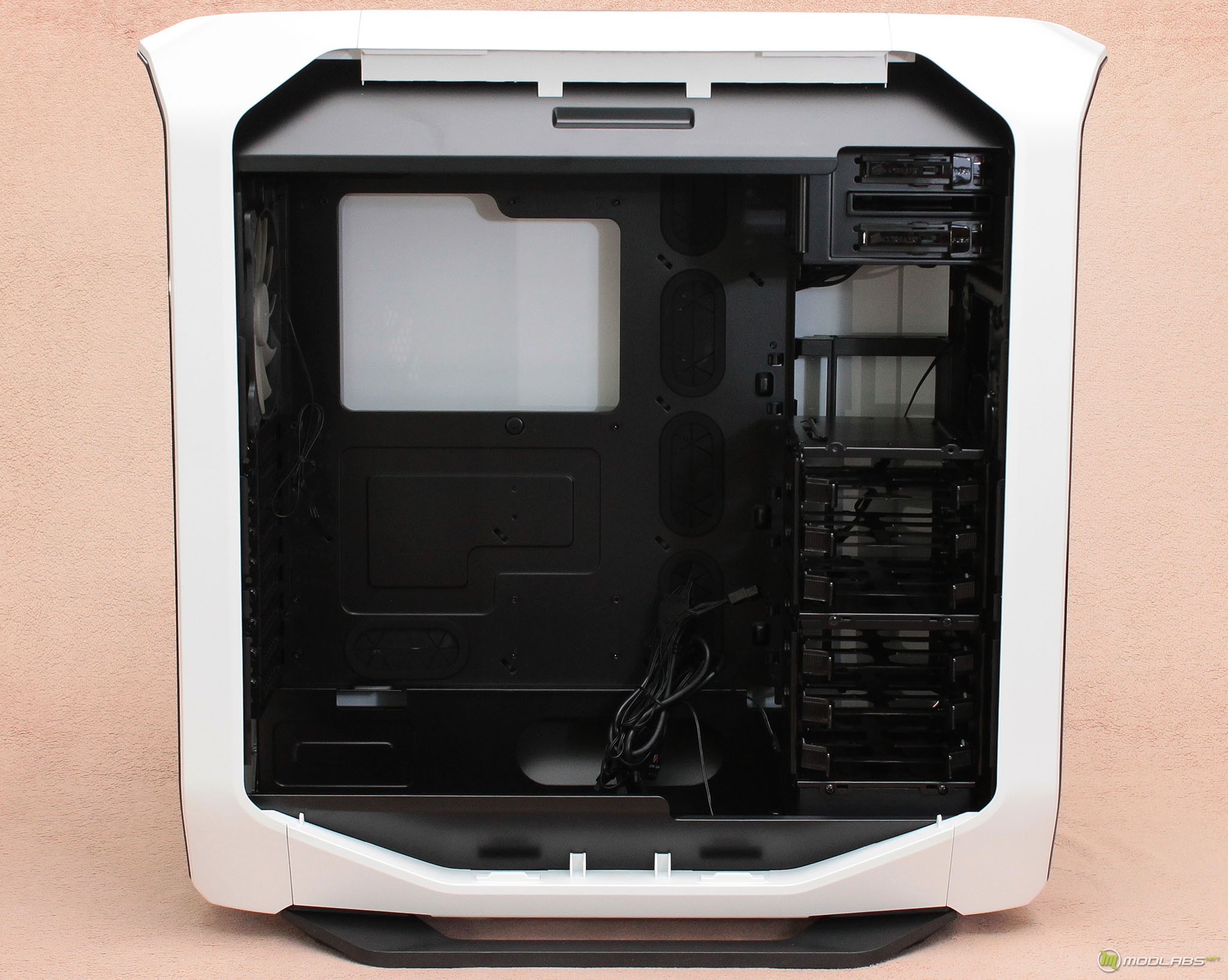

Взглянув на внутреннее убранство корпуса, сразу понимаешь, что здесь можно разместить самые крупные образцы комплектующих. Корпус поддерживает материнские платы следующих форм-факторов: Mini-ITX, MicroATX, ATX, E-ATX, XL-ATX, набор полный. Об ограничениях в части длинны видеокарт, можно смело забыть, здесь спокойно уместится парочка AMD R9 295x2. А вот о чем нельзя забыть, так это о поддержке процессорных кулеров высотой до аж 200мм, хотя в таком корпусе должна быть СВО…

Итак, более плотное знакомство с внутренним строением Corsair 780T начнем с задней стенки, на ней расположился уже упоминаемый вентилятор, это один 140-мм выгоняющий воздух за пределы. Подметим, заглушки в корпусе многоразовые и по умолчанию крепятся винтами с накатанной головкой.

Можно сказать, что место под блок питания скрытное, оно находится в нижней части корпуса, а грань установки боковой панели располагается почти по его верхнему ребру, вот так БП и прячется из виду. Блок может быть установлен в двух положениях, вентилятором вверх или вниз. В местах установки есть специальные подкладки для уменьшения вибрации.

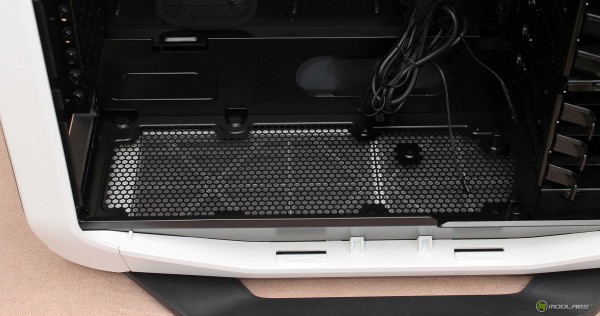

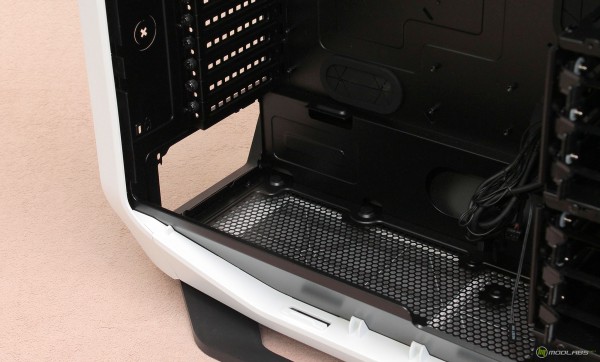

Нижняя часть корпуса почти полностью выполнена в сетку, на оставшихся местах после установки блока питания и корзины для накопителей, возможно, установить вентиляторы. В полном комплекте здесь найдется место для одной 120’ки.

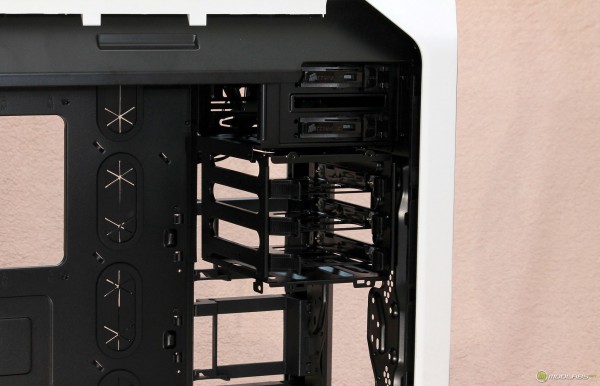

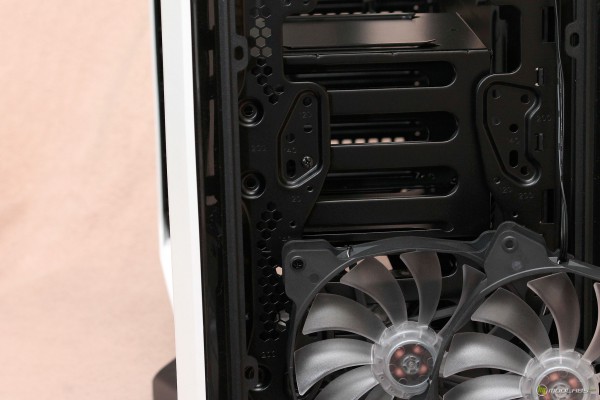

В штатной конструкции предусмотрено шесть посадочных мест для 3,5" накопителей. Но не все столь стандартно, конструкция корзин состоит из двух частей и легко модернизируется.

Для демонтажа корзин из штатного положения нужно открутить пару болтов, которые крепят корзину к лицевой панели. Один из болтов скрывается за предустановленным вентилятором, поэтому его так же нужно «отодвинуть».

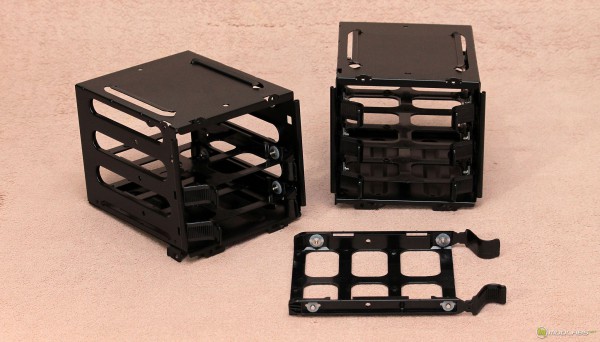

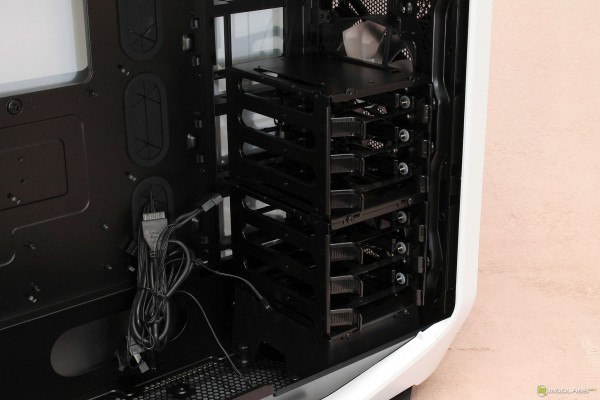

Давайте посмотрим на корзины накопителей поближе, как уже упоминали они разборные. Накопители формата 3,5" устанавливаются при помощи салазок, установка осуществляется без болтов, накопитель попросту вставляется в имеющиеся пазы. Накопители формата 2,5" в случае установки в данные салазки, крепятся при помощи комплектных винтов.

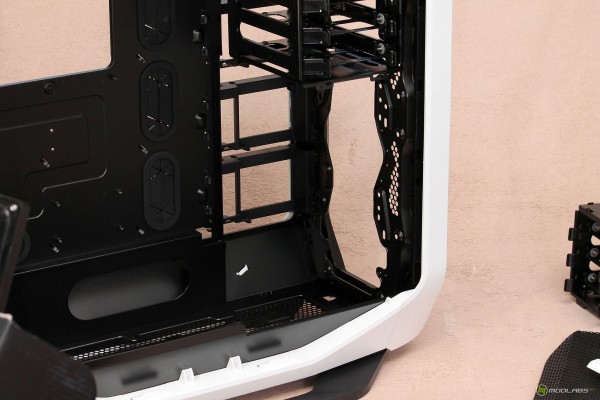

После демонтажа корзин для накопителей, в корпусе становится однозначно просторнее, однако пространство можно еще немного увеличить. Под корзинами находится некий «постамент» который выравнивает высоту днища с гранью окна, его так же можно демонтировать, открутив пару болтов.

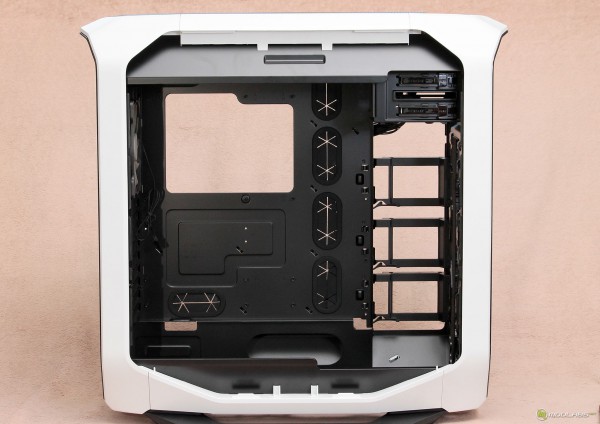

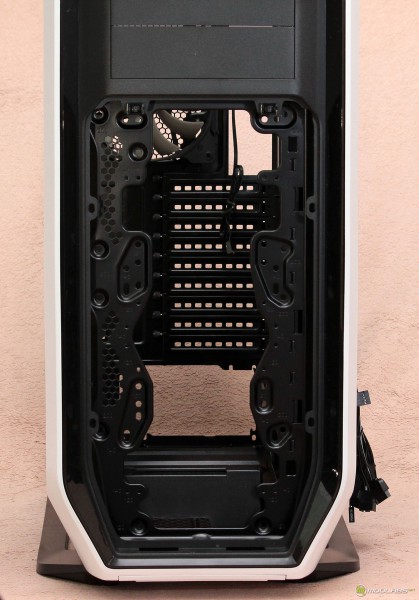

После полного демонтажа корзин, доступное пространство внутри корпуса становится не прилично большим. Так, мы еще не упоминали о большом «смотровом окне» на основной раме корпуса, она точно позволит без труда менять системы охлаждения на любых материнских платах, у некоторых производителей оно выполнялось небольшим квадратиком, для галочки, здесь все в порядке.

Конечно, не каждый пользователь может полностью отказаться от накопителей форм-фактора 3,5", поэтому производитель предусмотрел возможность монтажа корзины в верхней части. Благодаря этому появляется место для трех накопителей, и освобождается пространство в нижней части. Конечно, есть еще один вариант: оставить две корзины, внизу и вверху, что позволит установить очень большие видеокарты и не уменьшит количество мест под накопители.

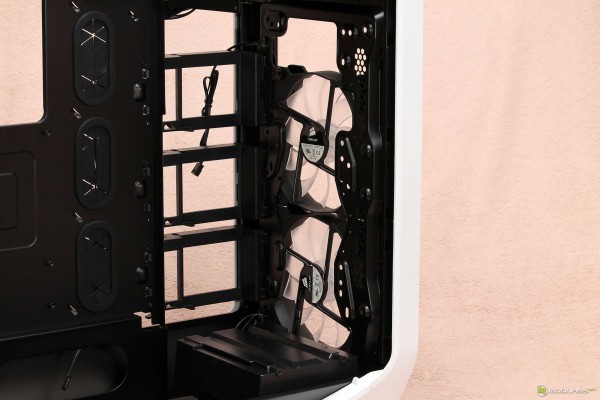

Лицевая панель столь же универсальна, как и верхняя, здесь есть место для установки 3x120-мм или 2x140-мм вентиляторов. Стоит учитывать, что при использовании радиатора СВО габаритами в 360мм, корзины накопителей нужно полностью демонтировать.

А как же быть с установкой накопителей при демонтаже всех корзин? Конечно, производитель предусмотрел такую возможность: на обратной стороне находятся три «салазки» для накопителей форм-фактора в 2,5", сюда отлично поместятся парочка быстрых SSD и один объемный HDD. Жаль, таким образом нельзя установить хотя бы один накопитель в 3,5", было бы очень круто!

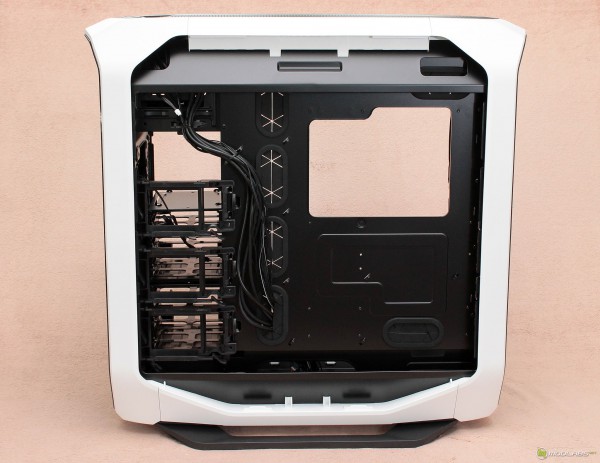

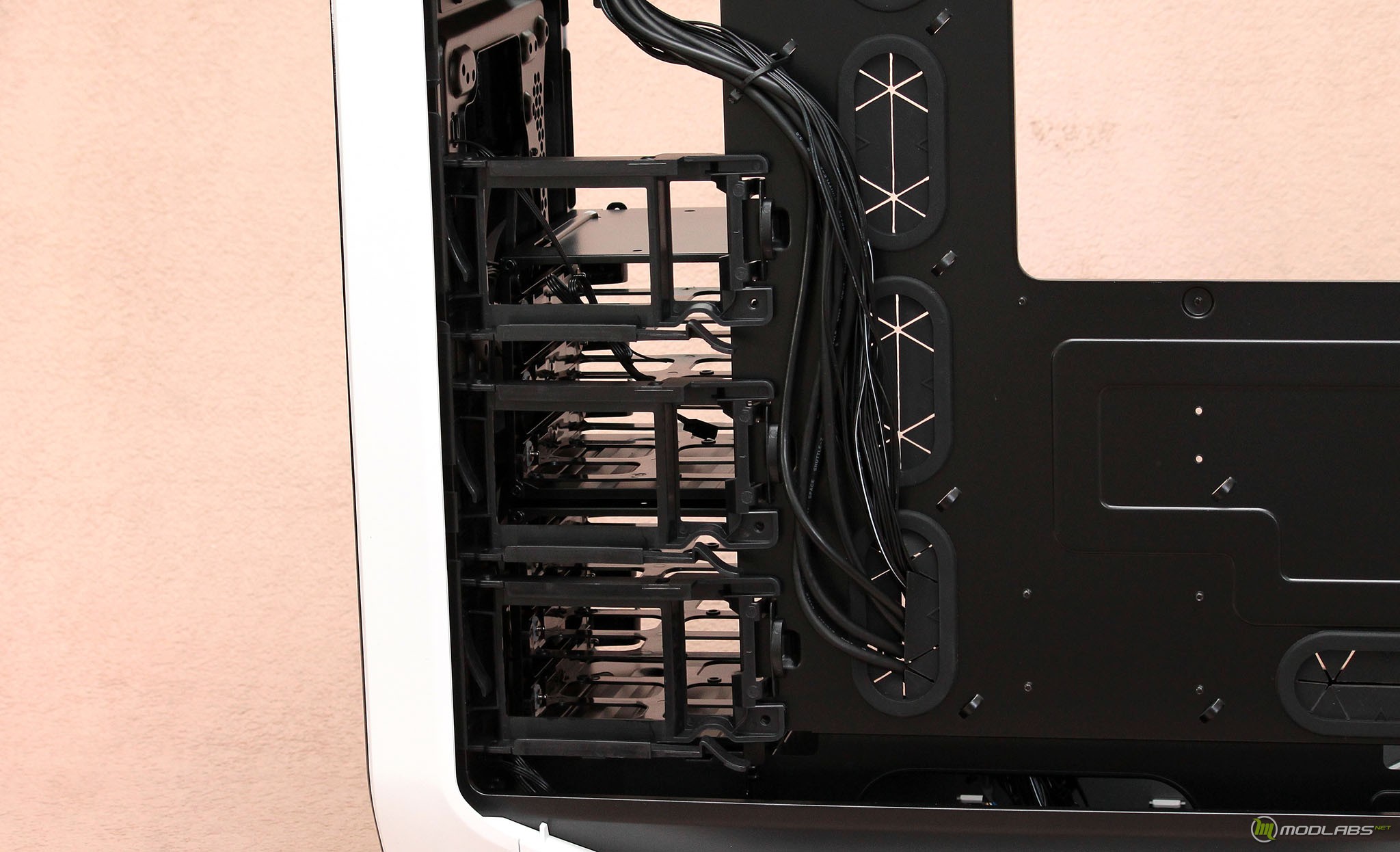

Тыльная часть корпуса помимо креплений для накопителей может похвастаться отличными запасами свободного места, за ней могут расположиться кабеля даже в состоянии полного беспорядка. Запас места примерно на три сантиметра, но это еще не самый главный плюс. В нижней части благодаря форме корпуса образовался некий поддон, в нем можно без проблем уложить все лишние провода блока питания. Кстати, если вспоминать о жестких дисках 3,5", умельцы без труда смогут спрятать здесь парочку, главное позаботиться об охлаждении ;).

Итак, после почти полного разбора корпуса, пришло время собрать его, а так же систему на его базе. Для этого я решил использовать следующие комплектующие:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Видеокарта: MSI GeForce GTX 960 GAMING 2G;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

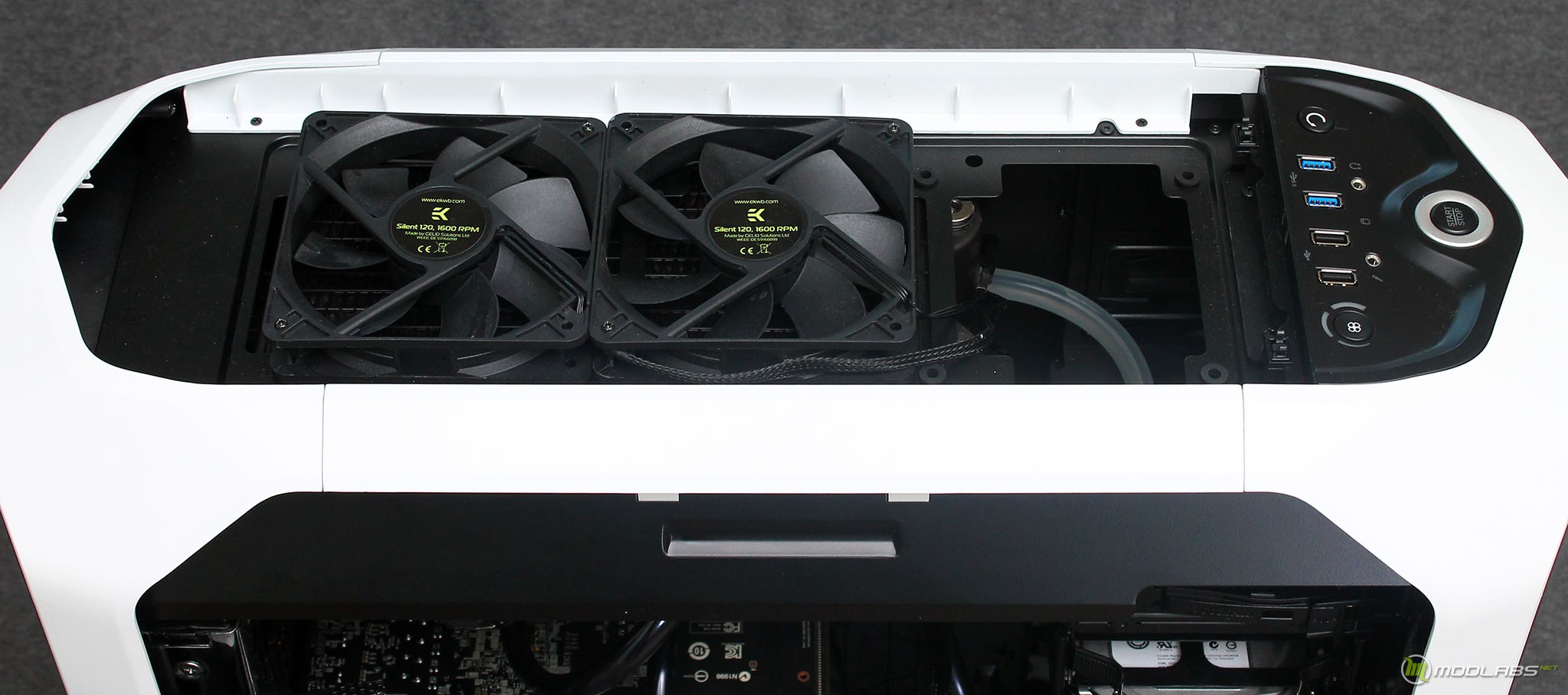

Дополнительным бонусом, в рамках данного материала, я решил установить комплект водяного охлаждения EKWB EK-KIT X240. Забегая вперед скажу, что в ближайшее время выйдет более детальный материал, посвященный данной связке.

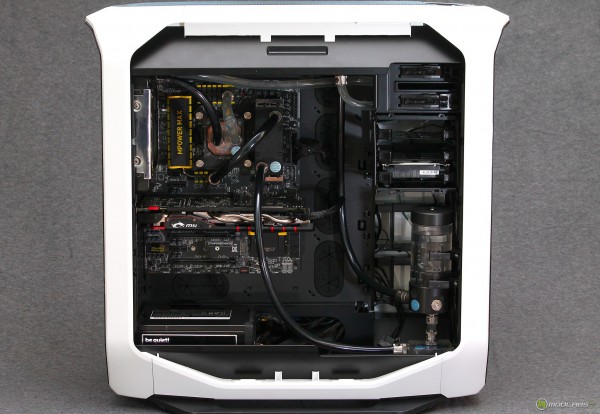

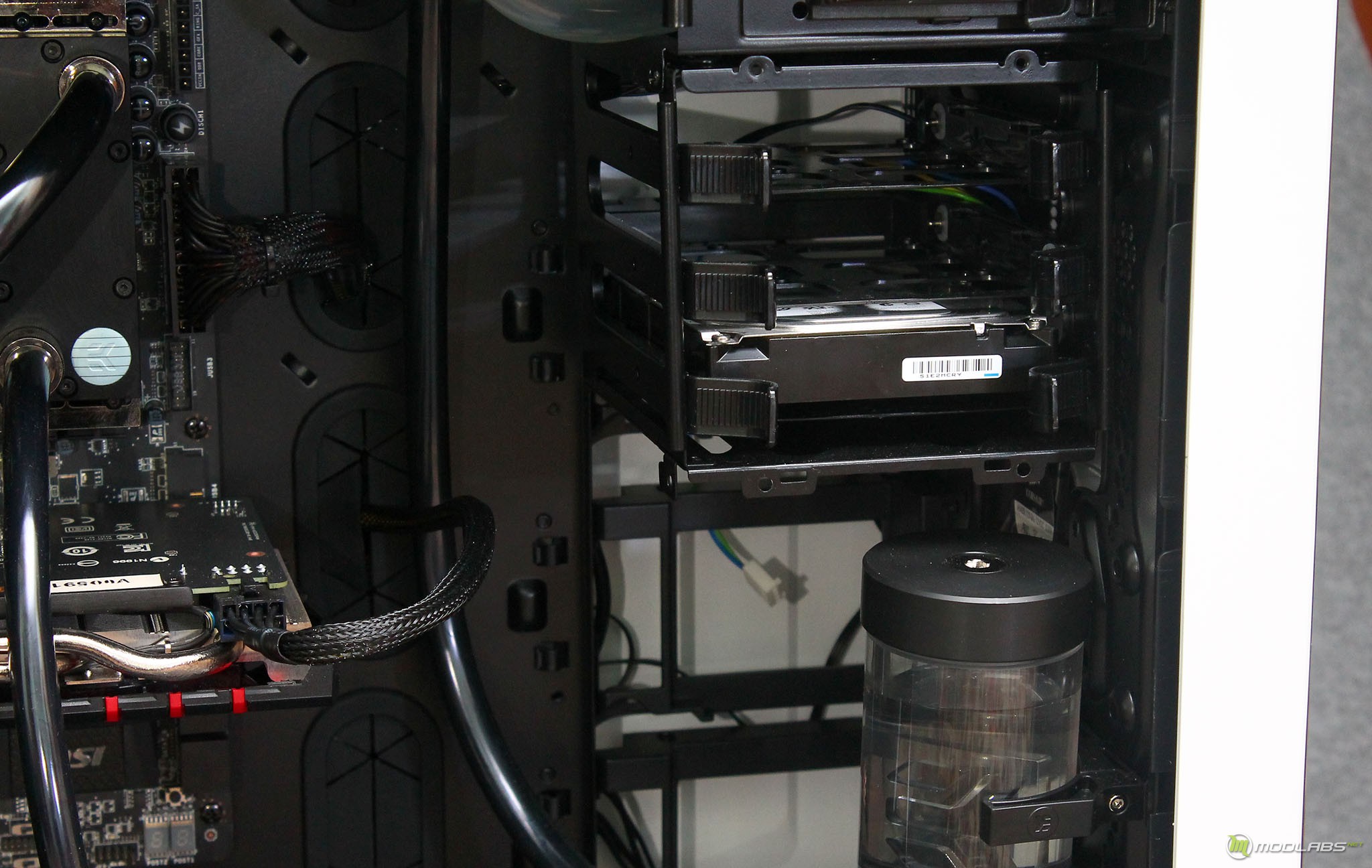

Итак, сбор системы прошел без каких-либо нюансов. Корзина для накопителей была перемещена в верхнее положение, что позволило установить помпу и расширительный бачок в районе передней панели. Блок питания и довольно толстенький радиатор EK-CoolStream RAD XTX 240 хорошо расположились в нижней и в верхней частях корпуса соответственно.

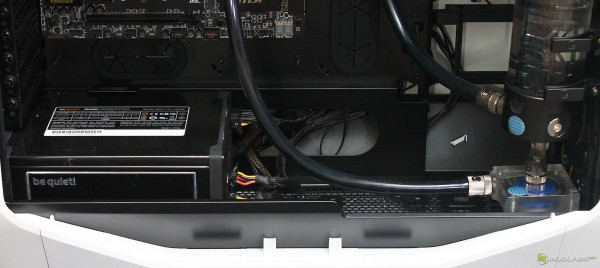

Как мы упоминали походу текста, нижняя часть корпуса полностью выполнена в сеточку, этот фактор можно положительно использовать для крепления различных компонентов. Так в нашем случае помпа закрепилась просто на ура.

Довольно интересно выглядит радиатор, после установки он показался маленьким относительно корпуса, хотя во многих аналогичных корпусах его установка будет довольно сложным вопросом.

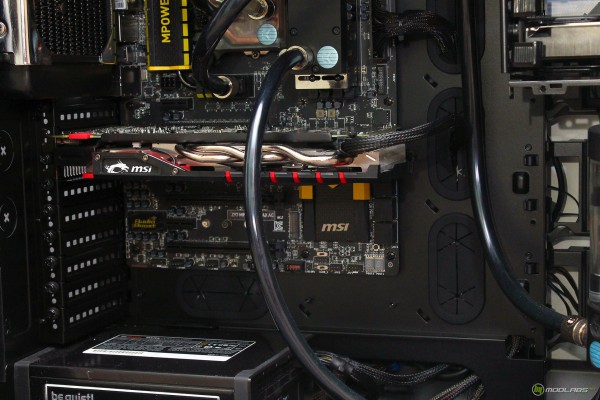

Установленная видеокарта GTX 960 GAMING 2G, размеры которой нельзя назвать полностью компактными, выглядит так же небольшой относительно корпуса. Объемное потайное пространство с тыльной стороны 780T, позволило хорошо уложить все кабеля, а технологические отверстия смогли аккуратно вывести нужные концевики.

Итак, в целом хочется отметить очень хорошее качество обработки всех граней корпуса, установка безопасна и оставляет ваши руки целыми :). Собранная система выглядит очень хорошо, конечно именно над этой сборкой еще нужно поработать, чем я сейчас и занимаюсь.

Резюмируя все вышесказанное о Corsair Graphite Series 780T, можно назвать его отличным представителем полноразмерных Full-Tower корпусов. Его внушительные габариты и функциональная продуманность позволит собрать действительно добротную систему.

Corsair 780T позволит организовать охлаждение системы различными способами, в нем есть множество посадочных мест под вентиляторы. Конечно, если вы не хотите переборщить, то три штатных 140’ки отлично подойдут на роль вертушек. С использованием встроенного реобаса, на низком и даже среднем режиме они остаются почти полностью бесшумными. Кстати, к штатному реобасу можно подключить до пяти вентиляторов, жаль не больше. Корпус может принять не только крупногабаритное воздушное охлаждение, но и размесить внутри очень приличный набор водяного охлаждения.

На момент публикации статьи по данным Яндекс.Маркета цена на сегодняшнего героя находится в районе 11000 рублей, что относительно других оппонентов довольно много. Однако, сказать что цена не адекватна, я не могу, качество корпуса находится на очень высокой уровне. На данный момент я не могу указать на какие-либо минусы, возможно, в момент расширения системы водяного охлаждения, появятся дополнительные хотелки…

Введение, внешний осмотр

Сегодня на прилавки магазинов смотреть становится страшно, точнее сказать страшно смотреть на ценники. Ох я даже не знаю сколько это продлится и в глубине души верю, что одно из последующих завтра принесет нам цены как раньше, а то и ниже. Но мой оптимизм к сожалению предположения аналитиков и реальность ставят на место. Ну что же, жить надо сегодняшним днем и сегодня цены немного кусаются, покупатели выбирают тщательней не только что купить, но и то где купить. На вопрос где я конечно вам точно не скажу, но думаю очевидно то, что покупать надо там, где дешевле. А вот на вопрос что купить, пожалуй, смогу дать небольшую подсказку. Дорогой читатель, если ты ищешь корпус в диапазоне 4000-5000 руб, то возможно тебе будет интересен герой сегодняшней статьи. Предлагаю вам взглянуть на достаточно неплохой и довольно таки функциональный корпус Zalman Z11 Neo.

Упаковка и комплектация

Поставляется данный корпус в большой картонной коробке, на которой присутствует в обилии информация о характеристиках содержимого.

Корпус надежно защищен от повреждений пенопластовыми блоками.

Комплект поставки довольно скромен, в нем есть всё необходимое для сборки ПК и даже чуть больше. В комплекте с пакетом в котором находятся винты и хомуты присутствует удлинитель 4+4Pin питания процессора.

Внешний вид

Внешний вид довольно впечатляющий, да действительно должен признать, над данным корпусом дизайнеры потрудились очень хорошо.

На боковых стенках существуют пластиковые вставки которые делают корпус широким и напоминающим космический тяжелый космический крейсер. На левой стенке так же присутствует выпуклое большое затемненное окно, через которое видно внутреннее пространство кейса. При виде в профиль видно, что лицевая панель выполнена под небольшим наклоном предавая конструкции дополнительную агрессивность.[

По бокам корпуса присутствуют расширения, выполнены из пластика и забегая вперёд, хочу сказать, что под ними находятся 80мм вентиляторы с каждой стороны. Так же в расширениях сделаны прорези для вывода горячего воздуха.

Продолжим обзор лицевой панели, она выполнена из пластика, на ней присутствует серная металлическая вставка и сверху один отсек для внешнего 5,25" устройства. Отсек закрывает шторка, она опускается вниз довольно легко.

По фото задней стороны видно блок питания расположен снизу, за выдув горячего воздуха отвечает 120мм вентилятор, есть две прорези для шлангов СЖО. Присутствует семь слотов расширения для PCI-e устройств и прорезь для задней панели материнской платы.

Верхняя панель выполнена из пластика и имеет очень интересный дизайн. Так же на ней расположены кнопочки включения и перезагрузки, аудиовыходы, пара USB 2.0 и пара USB 3.0. Все это расположено в две линии между которыми присутствует пластиковое глянцевое углубление, которое можно использовать для хранения чего-либо, это довольно удобно, но в конечном итоге не практично. Ведь глянцевая поверхность не только маркая, но и легко царапающаяся, так что ничего металлического туда лучше не класть.

Так же в задней части верхней панели расположены специальные вентиляционные прорези, которые выполнены из полу прозрачного пластика, под ними виднеется вентилятор с подсветкой, и дополнительно на верхней панели присутствует вставка из металлической сетки. Все это ночью должно очень красиво светиться.

На дне корпуса присутствует защита от пыли. Отдельный съёмный пылевой фильтр с пластиковой рамкой под вентилятор и пылевой фильтр под блоком питания в виде перфорированного листа тонкого пластика.



Внутренний осмотр

Внутреннее строение

Для начала взглянем на боковые стенки. В левой присутствует довольно большое выпуклое затемненное окно. Окно сделано выпуклым для возможности установки высоких процессорных кулеров. На пластиковом расширении в низу корпуса присутствует надпись Z11 Neo, а под расширением с внутренней стороны виднеется 80мм вентилятор, который подключается через стандартный MOLEX.

Всё вышесказанное можно отнести и для правой боковой стенки, за исключением окна и надписи на расширении.

Пластиковый нарост, легко снимается, он крепится на защёлки и пару винтов.

Внутри нас ждет тонкий 80мм вентилятор c маркировкой Zalman ZA8015ASL, вентиляторы установлены на каждую боковину, работают на выдув.

Перед тем как перейти к внутреннему строению и особенностям я предлагаю снять переднюю и верхнюю панели и посмотреть на их строение более детально. Обе панели снимаются легко, первой снимается передняя, а потом только верхняя.

Сама передняя панель состоит из пластика, но её внешняя сторона имеет металлическую вставку, на которой расположен логотип компании, в верхней части присутствует шторка, закрывающая внешний 5,25” отсек, так же в самом верху можно увидеть небольшой светодиод. В нижней расширенной части присутствуют вставки из металлической сетки, через них будет осуществляться забор воздуха вентилятором, находящимся под передней панелью. По фото внутренней стороны видно, как сделан механизм шторки, довольно просто, но сама конструкция выглядит немного не надёжно.

Верхняя панель уже была описана ранее, при её снятии каких-либо выделяющихся особенностей не обнаружено.

Внутреннее строение Z11 Neo вполне стандартно для современного ATX корпуса, но всё же есть ряд своих особенностей.

Внутри корпуса есть две съёмные корзины для 3.5/2.5” дисков, в каждую их них можно установить по три диска. Накопители устанавливаются в пластиковые салазки на которых присутствуют антивибрационные резинки. Подробно данную корзину я описывал в статье о ZALMAN M1.

Самая нижняя корзина крепится ко дну корпуса на 4 винта.

Так же рядом с корзинами находится стойка, которую я бы рекомендовал демонтировать при установке видеокарт длиннее 290мм, фиксируется эта стойка на пару винтов.

В корпусе предусмотрено три 5,25” отсека, один из них только является внешним, а два других внутренние, и внутри них располагаются пара металлических салазок в которые можно установить 3.5/2.5” накопители.

Для блока питания предусмотрены резиновые антивибрационные ножки, а рядом с БП можно установить 120/140мм вентилятор.

В поддоне материнской платы есть прорези для того что бы аккуратно продеть кабеля от блока питания, только резиновых вставок в них не предусмотрено. Вырез под процессором довольно большой, это позволит заменить систему охлаждения без снятия материнской платы.

Производитель предусмотрел дополнительное крепление для одного 2,5” накопителя с обратной стороны поддона материнской платы.

На передней части располагается пылевой фильтр и место ля установки двух 120мм вентиляторов или одного 240мм радиатора. Фильтр легко снимается, с его чисткой проблем возникнуть не должно. Изначально на переднюю панель установлен один 120мм вентилятор с маркировкой ZA1226CSL. Этот вентилятор отличается от остальных 120мм вентилятором тем что на нем есть дополнительная маркировка 4PS, которая означает что он подключается через стандартный MOLEX и работает с постоянной скоростью 1200Об/мин.

За выдув горячего воздуха из корпуса отвечает 120мм вентилятор расположенный на задней стенке корпуса. Его маркировка ZA1226CSL, но он лишен подсветки, и подключится через 3pin коннектор, о чем свидетельствуют буквы SL. Его максимальная скорость равна 1200ом/мин.

На верхней стенке корпуса расположен 120мм вентилятор с синей подсветкой, его маркировка ZA1226CSL SL что говорит о идентичных ТХ с предыдущим вентилятором. На верхнюю стенку можно установить, пару 120/140мм вентиляторов.

Производитель дополнительно поднял вверх отсек с креплениями для вентиляторов сделав возможной установку радиаторов СЖО, в отсек можно без проблем установить 240/280мм радиаторы.

Немного хочу сказать о системе охлаждения, установленные 120мм вентиляторы на выдув довольно тихие, работают они со скоростью 900об\мин благодяря контролб материнской платы, подключаются они через 3pin коннектор. Так же 80мм вентиляторы тоже являются очень тихими, их работы не слышно в принципе подключаются они через MOLEX. А вот установленный на вдув 120мм вентилятор подключаемый через MOLEX явно выбивается из общего фона, создавая довольно высокий уровень шума при своих 1200об\мин.

Сборка и тестирование

Сборка системы

Сборка в корпусе проста и удобна. Никаких трудностей в процессе не возникло, корпус вмещает в себя материнские платы размера ATX без проблем, длина блока питания может быть до 220мм, все кабеля можно аккуратно спрятать. Высота процессорного кулера максимально может равняться 175мм, а длина видеокарты с корзиной не более 285мм, без верхней корзины длина может составлять 4000мм.

С обратной стороны достаточно места для того чтобы проложить аккуратно провода.

Подсветка

Подсветка довольно не наващивая, затемненный пластик сдерживает на должном уровне безумную яркость вентиляторов.

Через сетку боковых расширений едва виднеется синий свет фронтального вентилятора.

Тестовый стенд

• Процессор: Intel Core i7 4770K@3.9 1,15v (HT включена, Turbo - включена);
• Материнская плата: MSI Z97 GAMING 7;
• Система охлаждения: Ice Hammer IH-THOR + Noctua NF-P14r
• Оперативная память: Kingston HiperX Savage 2400Mhz;
• Видеокарта: ASUS GTX980 Strix
• Жёсткий диск: SSD Plextor M5S 256Gb
• Блок питания: Corsair HX750i

Методика тестирования

Греть будем его в течении 10 минут в LiNX 0.6.4 и одновременно в Furmark в оконном режиме при разрешении 1600х900p. Температура окружающей среды равна 28 градусов.

Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z и HWMonitor.

Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130дБ с расстояния 10см. Уровень шума в помещении 30-31,5 дБ.

Вентилятор, установленный на процессорный кулер работах при скорости 650об\мин. Вентиляторы видеокарты не раскручивались более 1200об\мин. И процессорная СО и СО видеокарты сами по себя работали очень тихо.

Система охлаждения корпуса с отключенной фронтальной сто двадцаткой снижала уровень шума до 38дБ, что является очень тихой отметкой. Ниже приведены результаты тестирования с отключенным фронтальным вентилятором



Вывод

В своей ценовой категории корпус смотрится очень неплохо, он имеет очень интересный внешний вид, широкую функциональность и довольно интересную систему охлаждения с возможностью сборки неплохой СЖО. Да действительно это похоже на правду, корпус хорош, а тонкая сталь ~0.75мм это не минус, это мера благодаря которой мы получаем недорогой продукт. Разочаровал только шумный фронтальный вентилятор. В остальном корпус доступен, красив, продуман, и сохраняет неплохой баланс цена/качество, хотя его предшественники стоят чуть дешевле.



Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.
