Мои восторги на счёт чипсетов тайваньской фирмы VIA утихли ещё в 2003 году, когда компания начала сдавать свои позиции на рынке, окукливаясь в полном соответствии с занимаемой нишей.

Для исследования свойств VIA MVP3 я выбрал материнскую плату TYAN S1598, несмотря на то, что «под рукой» находилась легендарная Lucky Star/Formoza 5MVP3 с такими же характеристиками (1МБ кэша на борту) да ещё и с «продвинутым» тактовым генератором, позволяющим выставить частоты системной шины 112 и 120 МГц.

Вот именно благодаря легендарности и печальной известности, 5MVP3 рассматриваться не будет. Забегая наперёд, скажу что для меня полученные результаты неожиданностью не являются, потому идея разгона по шине была отвергнута сразу, остались в итоге результаты для сбора статистики.

Итак, имеем следующую конфигурацию:

CPU:AMD K6-III+ 400@600MHz(6x100)

RAM: 2x256 PC133 Kingmax 2-2-2-5

MoBo: Tyan S1598

Video:

128MB ATI FireGL 8800

128MB nVidia FX5900

HDD: SSD Crucial C300 with IDE/SATA adapter

OS:

MS Windows Millennium Edition

MS Windows XP SP3

Итак, конфигурация отличается от рассмотренной в предыдущем материале. И эти отличия следует оговорить особо. Процессор K6-III+/400ATZ взят из партии (20 шт.), приобретённой мной в Германии в 2009 году, по своим характеристикам он ничем не отличается от рассмотренного уже K6-III+/550ACR, разве что датой выпуска (45 неделя 2003 года - 0345) и номинальным напряжением питания (1.6V – для встраиваемых систем). Модули памяти Kingmax имеют меньшую ёмкость чипов (64Мбит Kingmax против 128Мбит Micron). В видеоподсистему добавлена альтернатива из nVidia 5900. В ходе предыдущего тестирования было замечено странное поведение тестов в Windows Millennium, а потому для достоверности результатов была добавлена ОС Windows XP, которая позволит в будущем сравнивать результаты Socket 7 с более современными платформами.

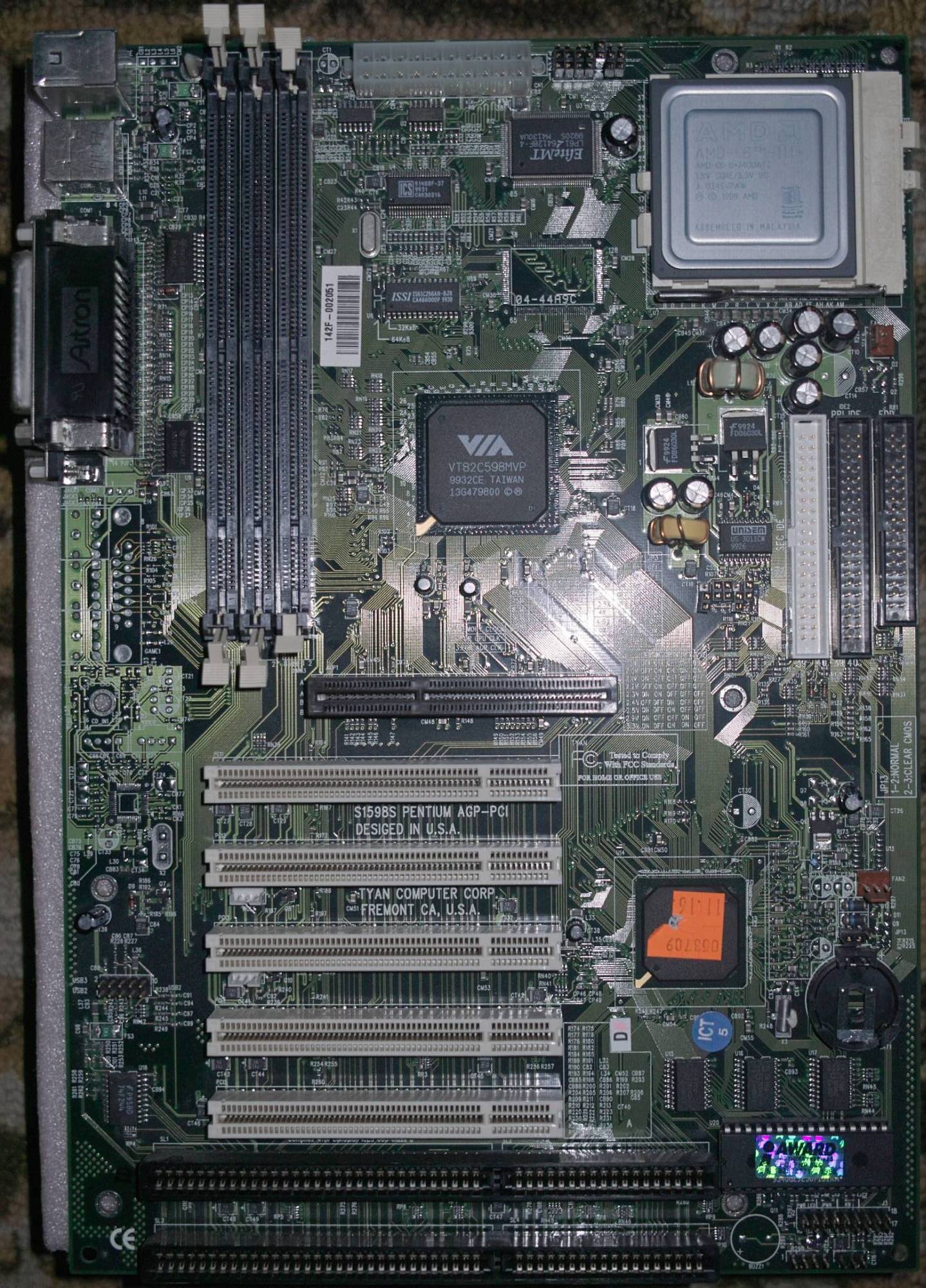

Сама материнская плата тоже достойна более подробного рассмотрения. Помимо 1МБ кэша на борту, плата оснащена южным мостом VIA VT82C686 (вместо стандартного для MVP3 - VT82C586), поддерживающим ATA66, что должно нивелировать разницу с ALi Aladdin V+ в дисковой подсистеме. Из других приятных особенностей платы – форм-фактор ATX и большее число USB-портов.

Теперь настало время кинуть эту ложку мёда в бочку дёгтя реальной действительности :)

Первое, с чем пришлось столкнуться при подготовке системы к работе - нежелание текущей прошивкой распознавать ядро процессора. Вылечилось это перепрошивкой на последнюю официальную версию BIOS с одновременным пропатчиванием от такой неприятности как повышенная латентность шины PCI и памяти. проявляется это в хрипах звуковой карты и заниженной пропускной способности памяти. Дальнейшая настройка системы проводилась с помощью WPCREDIT.

Поглядим теперь, чего удалось добиться с помощью этих шаманских бубнов:

Cache Burst 32 Report

Creation Date: 02-Mar-2013 at 11:30:13
OS version: Windows Me™

Processor: AMD K6™III+ 601,36 MHz Core: [05D0] Sharptooth 0.18 µm

Memory 32-bit Bandwidth: Read: 233,64 MB/s ( 9,81 Cycles), Write: 72,49 MB/s ( 31,64 Cycles)
Memory 64-bit Bandwidth: Read: 233,83 MB/s ( 19,62 Cycles), Write: 144,96 MB/s ( 31,65 Cycles)
Memory Peak Bandwidth: 233,81 MB/s

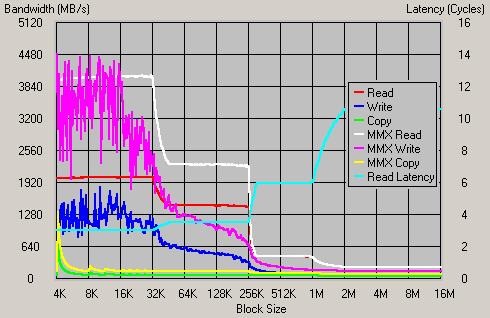

Bandwidth Graph:

Bandwidth Table:

Итак, из вышеприведённого отчёта становится ясно, что несмотря на все старания, увеличить ПСП серьёзно не удаётся. ПСП на запись вдвое ниже чем на чтение, а так же скорость записи в нормальном режиме 32bit вдвое ниже скорости в режиме пакетной записи ММХ (64 bit), т.е. вчетверо ниже скорости чтения из RAM в любом режиме! Такое катастрофическое соотношение скорости чтения/записи/копирования является "фирменной особенностью" чипсета VIA MVP3 и характерно для всех плат на его основе. Аналогичный замер ПСП для Lucky Star 5MVP3 был сделан мной ещё в 2009 году, и я приведу его отдельным материалом, как и статистику GA-5AA с аналогичной частотой работы процессора. Сопоставив данные, можно сделать следующие выводы:

1. MVP3 проигрывает по скорости чтения из памяти чипсету Ali Aladdin V+ (M1542) практически в полтора раза.

2. В режиме нормальной 32-битной записи MVP3 проигрывает чипсету Ali Aladdin V+ (M1542) вдвое

3. Для MVP3 cкорость записи в 64-битном режиме вдвое выше скорости записи в 32-битном режиме, в то время как у Aladdin V+ 32-битный и 64-битный режимы записи по скорости между собой не отличаются.

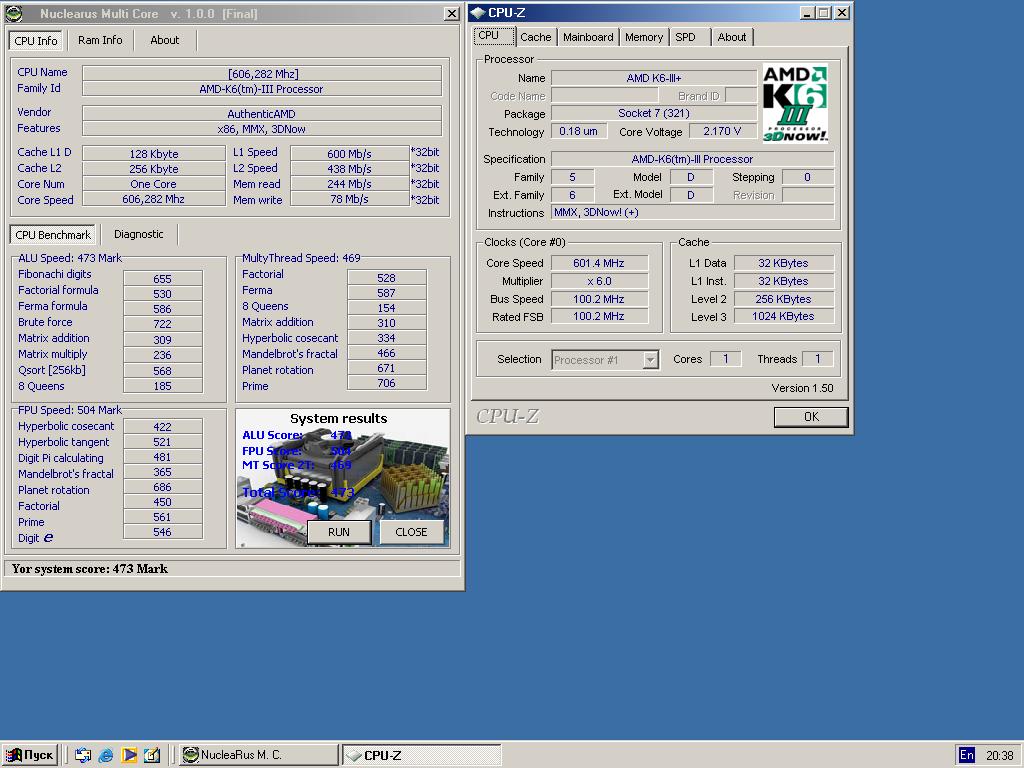

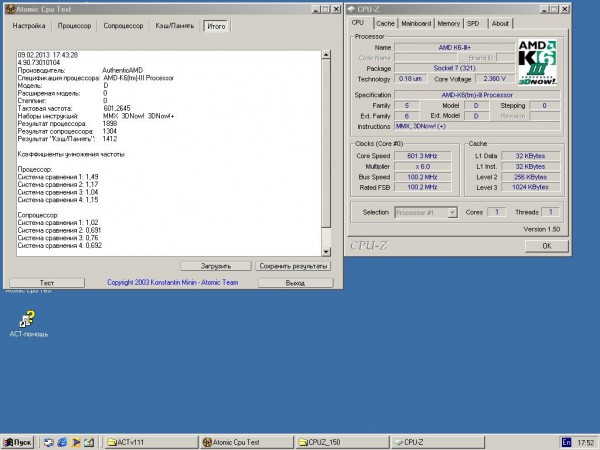

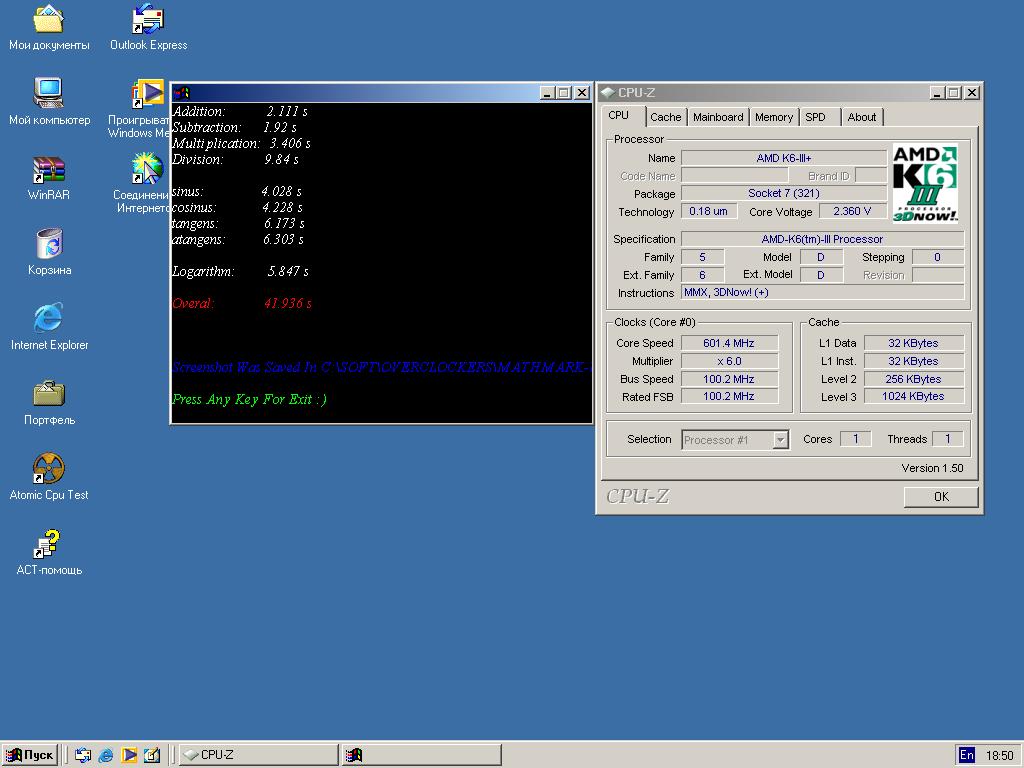

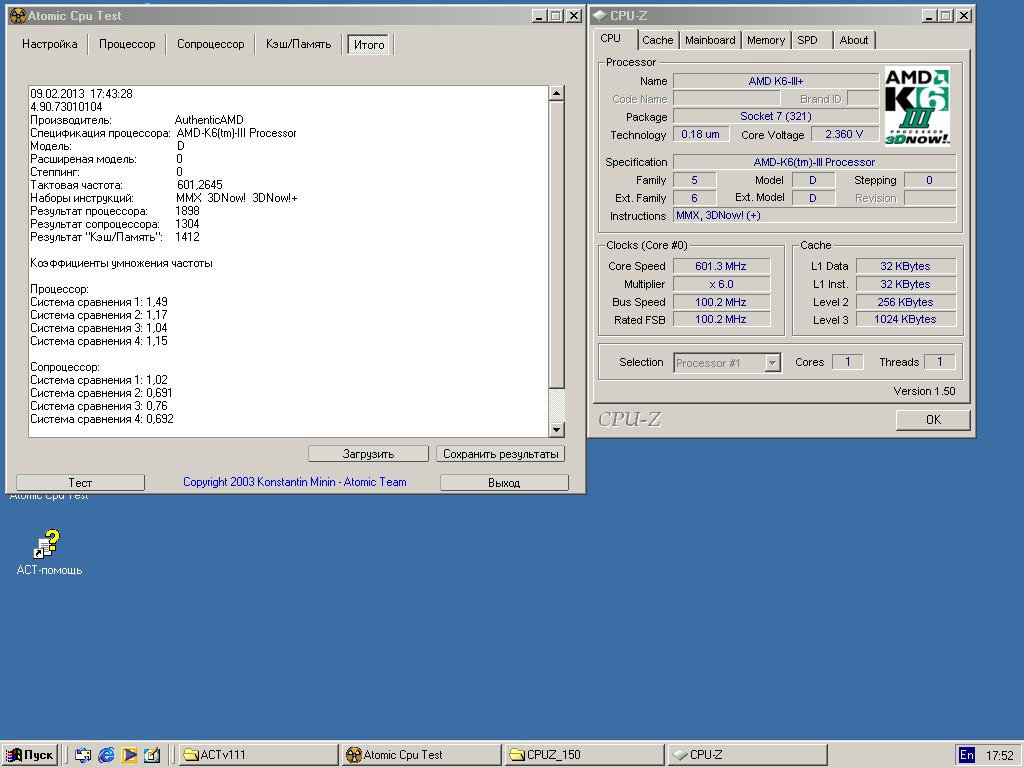

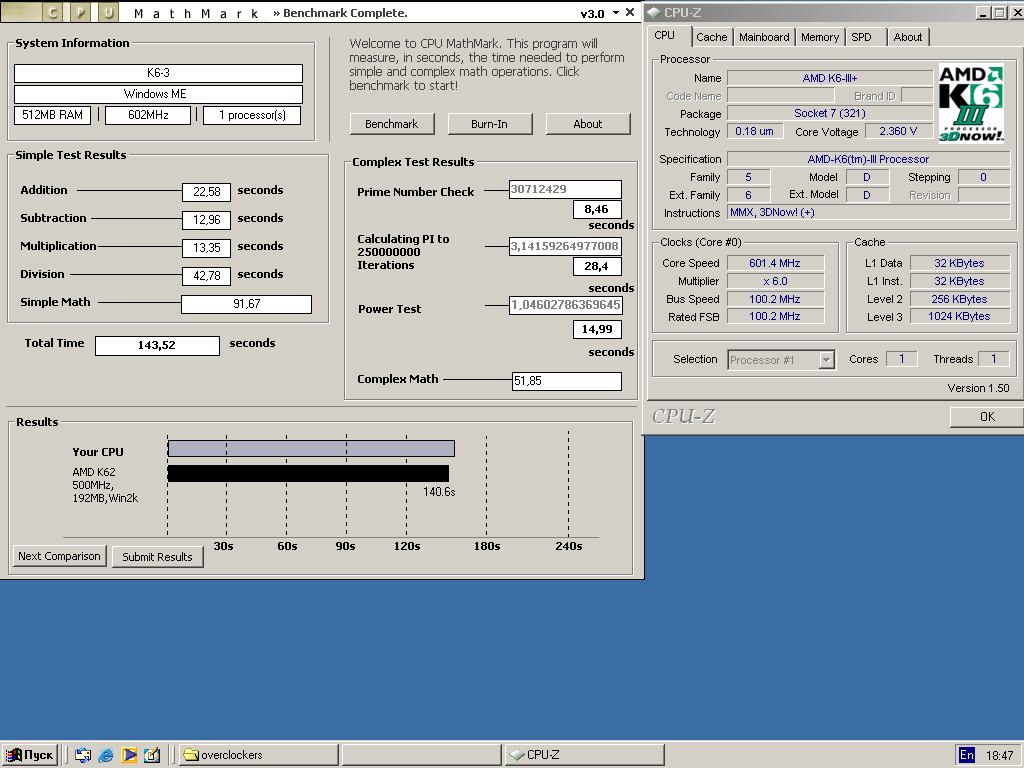

Теперь перейдём к вычислительной части тестов:

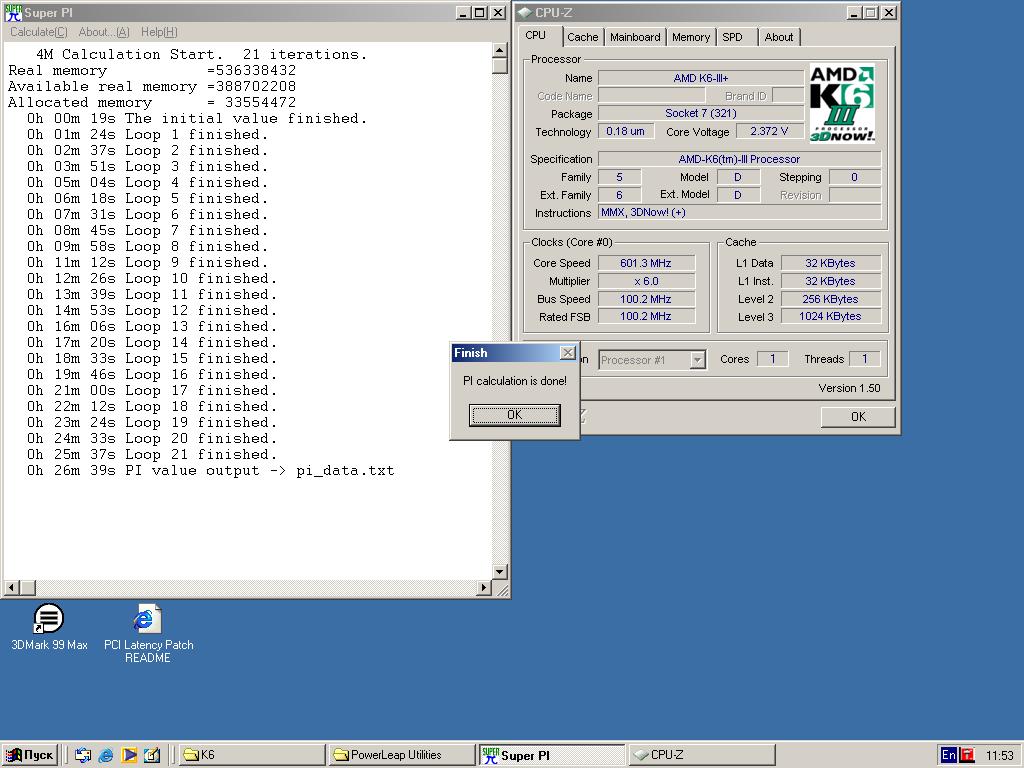

В приведённых результатах тестов производительности следует обратить внимание на показания SuperPI. Расчёт сделан за меньшее время чем в случае GA-5AA да ещё и с шиной 125МГц. Чем объясняется данное "чудо"? На мой взгляд, такой результат объясняется наличием мегабайтного кэша, куда укладывается часть рассчитываемых данных, в то время как у GA-5AA набортный кэш отключен, а встроенный кэш процессора недостаточен.

Представляю Вашему вниманию результаты разгона следующей конфигурации:
AMD Socket7 K6-III+ 550@625 MHz (5x125)
Gigabyte GA-5AA rev.3.2 firmware rev.F7B (beta)
512MB SDRAM Micron PC133 2-2-2-5 BGA-chips
128MB ATI FireGL 8800 (IBM) Catalyst 8.03.98.4
120GB SSD Crucial with IDE/SATA adapter
FDD 3.5" Samsung
Windows ME

Данная платформа участвовала в проекте Overclockers.ru "Битва Ветеранов - 2" и показала наивысшие результаты в своём классе - Socket 7 систем (В+ "Старики").

Нынешнее тестирование связано с моддингом материнской платы - напайкой керамических конденсаторов с целью повышения стабильности.

Так же были заменены видеокарта PCI Voodoo4 4500 и HDD на указанные выше FireGL 8800 и SSD с переходником для подключения к IDE.

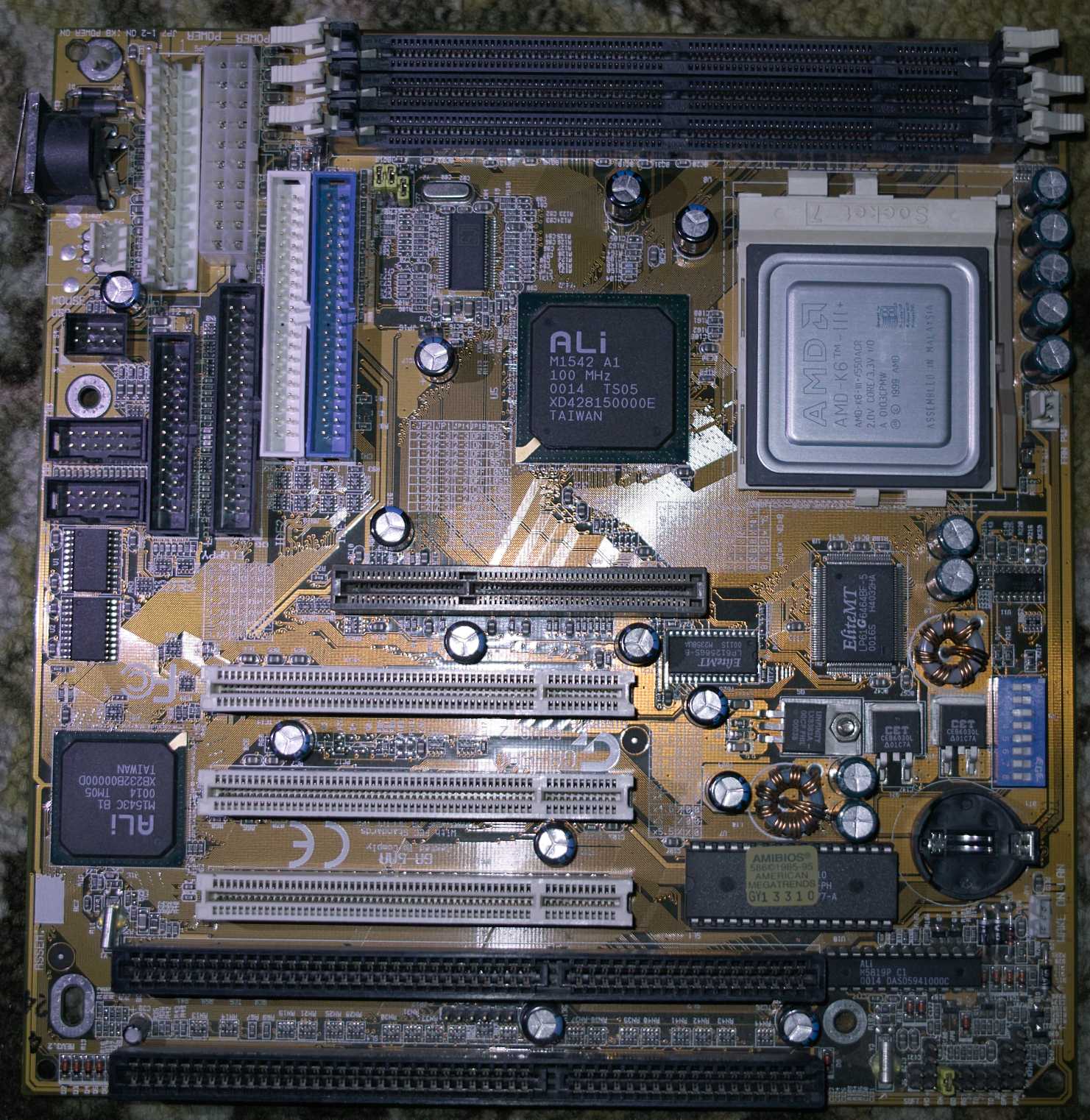

Вот фотография платы с процессором без кулера :)

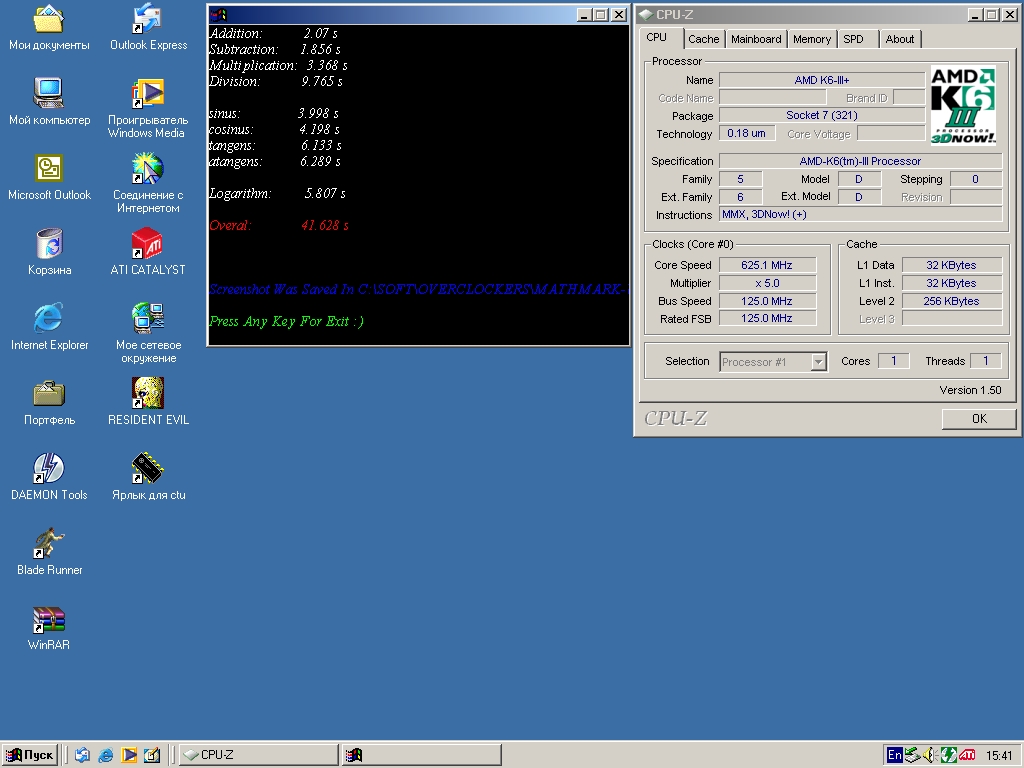

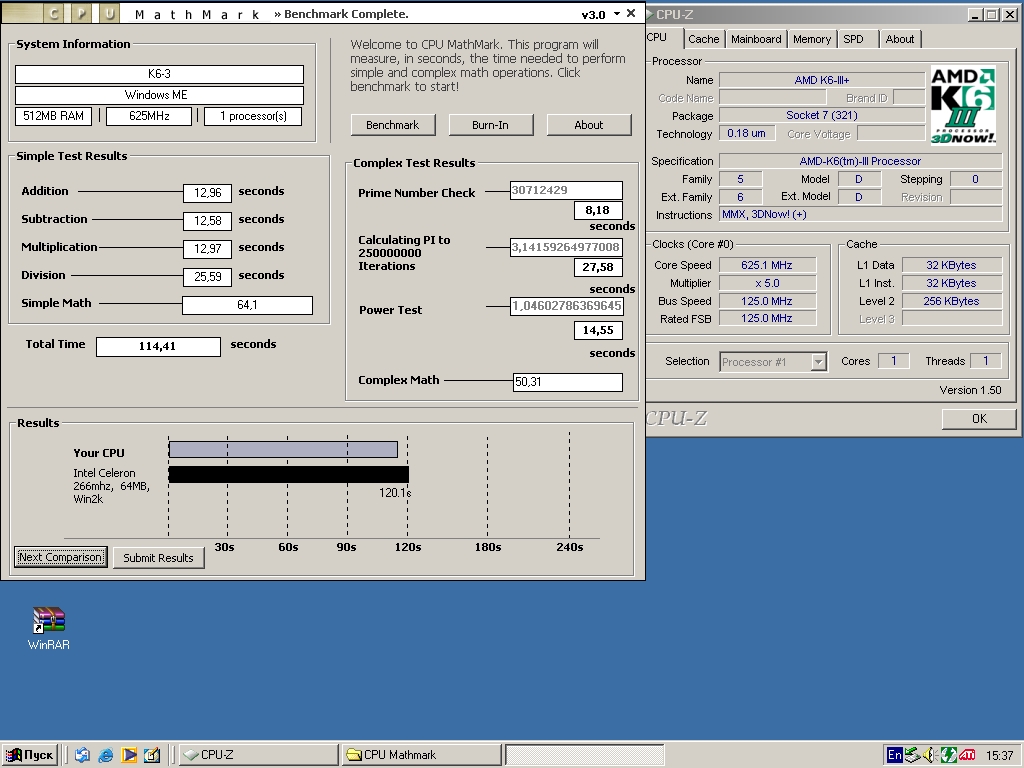

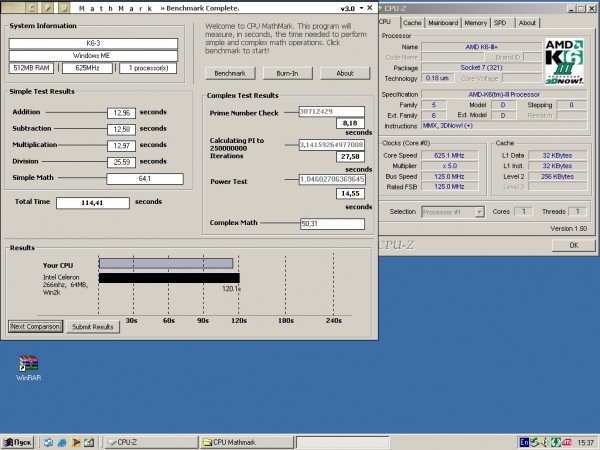

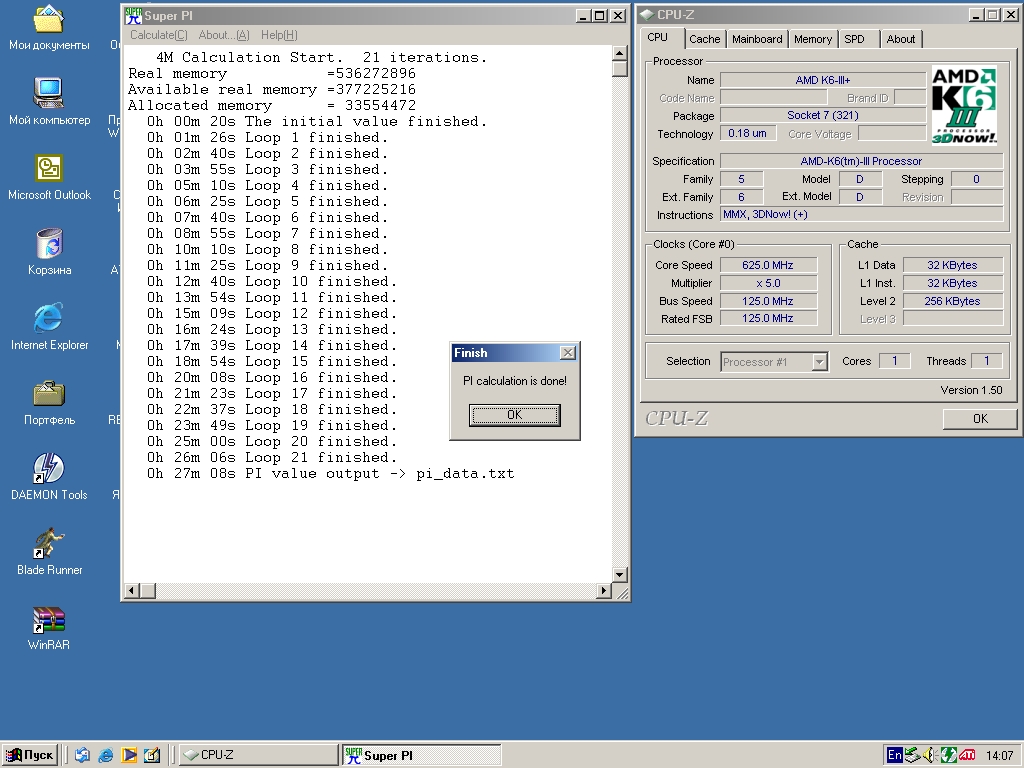

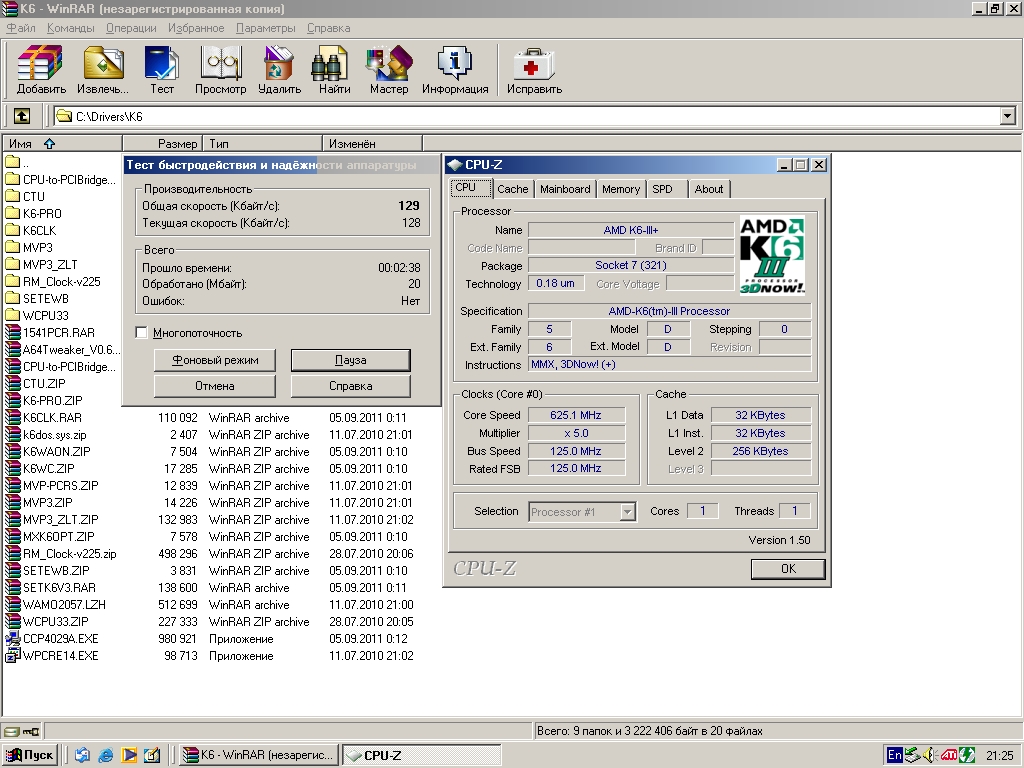

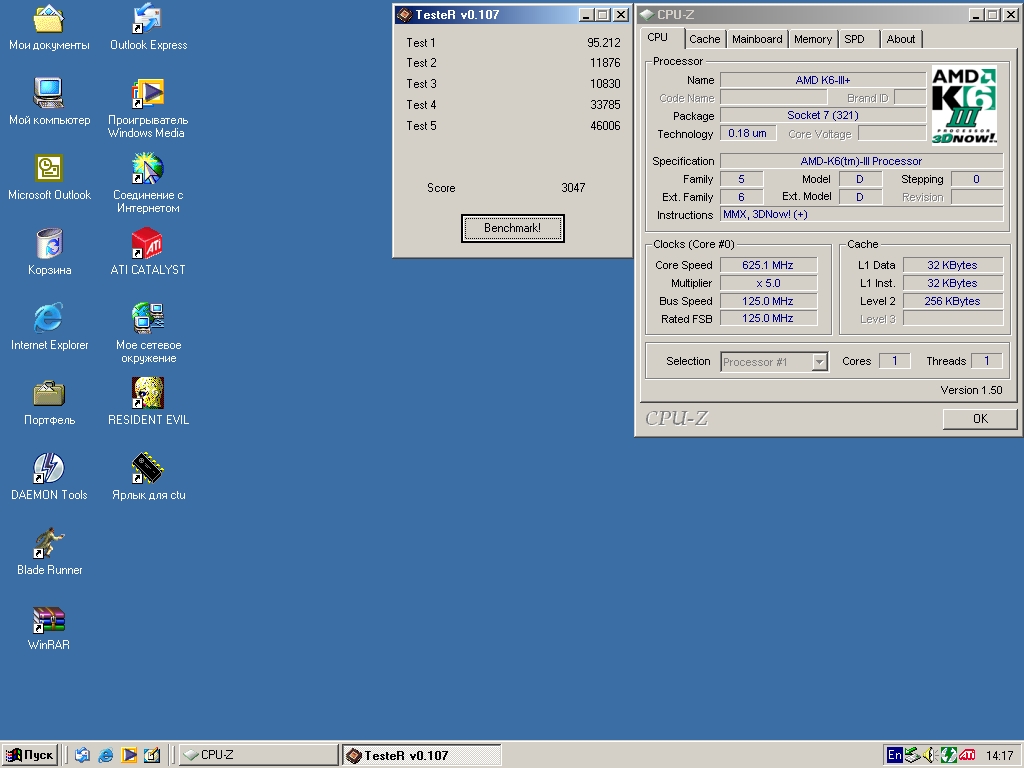

Далее идут результаты тестов, которые были рекомендованы в конкурсе "Битва Ветеранов - 2"

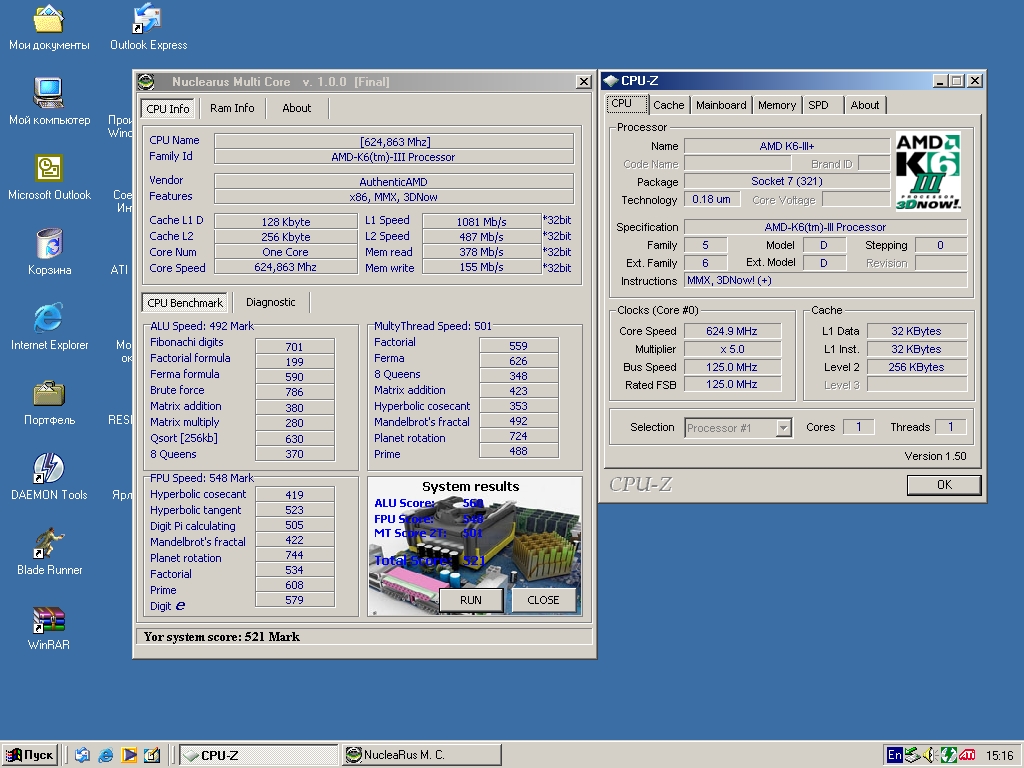

Шунтирование электролитических конденсаторов помогло добиться стабильной работы процессора и видеокарты на новых повышенных частотах. Ранее AGP переставал работать уже на 120Мгц (для чего и пришлось использовать PCI-версию видеокарты), а система в целом не стартовала на 125 МГц, в чём повинен, скорее всего, жёсткий диск. У SSD с переходником проблем работы при 125/3 = 41,6 МГц нет. Сам процессор запускается и на бОльших частотах. Например, 687МГц (5.5х125), но работает нестабильно.

Все фотографии в полном разрешении можно увидеть в моей галерее.
