Введение

В данной статье объединены три интересных темы. Во-первых, это обзор комплекта оперативной памяти, принадлежащего к элитной серии Corsair Dominator. Во-вторых, проверка особенностей поведения подсистемы оперативной памяти на чипсете NVIDIA nForce 680i SLI. И, наконец, в-третьих, знакомство с технологией Enhanced Performance Profiles.


Американская компания Corsair вполне справедливо считается одним из главных законодателей мод на рынке «оверклокерской» оперативной памяти. Именно они в своё время предложили столь привычные ныне комплекты из двух модулей, проверенных на совместимость в двухканальном режиме. А в середине 2006 года совместно с NVIDIA разработали стандарт EPP, расширяющий возможности автоматической настройки параметров работы модулей. Последняя же новинка от Corsair – серия Dominator с выдающимися техническими характеристиками. Объектом данного тестирования стал наиболее интересный комплект из линейки Dominator – TWIN2X2048-8888C4DF. Он состоит из двух модулей памяти и специального кулера Dominator Airflow с тремя 40-миллиметровыми вентиляторами, предназначенного для обдува модулей. Заявленная штатная частота работы комплекта - 1111 МГц (что соответствует индексу PC8888) при таймингах 4-4-4-12 и напряжении 2,4 В, причем именно такие значения прописаны в SPD с поддержкой профилей EPP. В серии Dominator также присутствуют наборы с тактовой частотой 1066, 1142 и даже 1250 МГц, но все они рассчитаны на более высокие тайминги (5-5-5-15), что негативно сказывается на производительности.

Спецификации

Тип памяти PC2-8888 (DDR2-1111)
Обьем 2х1024 MB
Штатное напряжение питания 2,4 В
Штатные тайминги для режима PC2-8888 4-4-4-12-2T
Ориентировочная цена $750

Упаковка и комплектация

Corsair Dominator поставляются в большой коробке, внутри которой находятся:

• Стандартная упаковка с двумя модулями памяти;
• Система охлаждения Dominator Airflow.

Осмотр

Внешне Corsair Dominator заметно отличаются от любых других модулей DDR2 из-за оригинальной конструкции радиаторов. Такой дизайн именуется производителем DHX (Dual-path Heat eXchange) и разработан с целью улучшить отвод тепла от чипов памяти, работающих на высоких частотах и повышенном напряжении.


Эффективное охлаждение традиционно является самым верным способом увеличения разгонного потенциала компонентов, так что Corsair наконец-то сделали шаг в правильном направлении, оптимизировав теплорассеиватели на модулях памяти. В принципе, без применения экстремально высоких напряжений нужды в дополнительном обдуве модулей с DHX-радиаторами не возникает - благодаря их большой площади для поддержания нормального температурного режима вполне хватает охлаждения проходящими внутри корпуса ПК потоками воздуха.


Однако, с учетом минимального уровня шума у идущего в комплекте кулера Dominator Airflow, его стоит устанавливать в любом случае. К тому же, кроме гарантированно отменного охлаждения, он просто стильно выглядит.


На наклейке имеется вся основная информация о технических характеристиках модулей.

Технология Enhanced Performance Profiles

Рынок оперативной памяти достаточно консервативен. За исключением появления раз в два-три года принципиально новых типов модулей и регулярного обновления стандартов JEDEC относительно тактовых частот, какие-либо технологические нововведения встречаются крайне редко и еще реже выходят за рамки изменений системы охлаждения или улучшения внешнего вида модулей. В связи с этим, стоит уделить отдельное внимание технологии Enhanced Performance Profiles (EPP), представленной в прошлом году NVIDIA и Corsair в качестве открытого стандарта.

Любой модуль памяти типа DDR2 включает в себя микросхему Serial Presence Detect (SPD), в которую прошиты наименование производителя и модели, серийный номер, а также значения штатных частот и таймингов согласно требованиям JEDEC. Однако, с целью обеспечения полной совместимости с материнскими платами, производители памяти часто указывают в SPD максимально безопасные задержки, далекие от реальных параметров модулей – таким образом, для достижения оптимальной производительности (а тем более разгона) пользователю необходимо вручную устанавливать значения таймингов через BIOS. С другой стороны, спецификации JEDEC относительно содержимого SPD не предполагают хранение таких важных параметров, как напряжение питания и Command Rate, а также некоторых тонких настроек, в частности, ряда параметров Drive Strength. С инициативой по созданию единого открытого индустриального стандарта оптимизированного автоматического определения параметров модулей памяти выступила компания NVIDIA совместно с Corsair.

Перед разработчиками стояли задачи как улучшить штатную производительность подсистемы памяти, так и облегчить процесс разгона – сделать его более «прозрачным» для новичков и дать хорошую базу для экспериментов опытным оверклокерам. Для достижения указанных целей потребовалось дополнить содержимое SPD-микросхем необходимыми параметрами, при этом обеспечивая полную совместимость с требованиями JEDEC, включая сохранение имеющегося «безопасного режима» для гарантированного прохождения процедуры POST в любых условиях. Результат работы был официально представлен 15 мая 2006 года в виде открытого стандарта Enhanced Performance Profiles (EPP), получившего со стороны NVIDIA второе название «SLI-Ready Memory».

С технической точки зрения, реализация EPP весьма проста. Для использования возможностей EPP необходимо наличие соответствующих модулей памяти, а также материнской платы с BIOS, способным считать из SPD расширенную информацию. Объем памяти SPD-чипа составляет 256 байт, из которых только первые 99 заполнены согласно требованиям JEDEC. Дополнительные параметры, входящие в спецификации EPP, располагаются в зоне 99-127 байтов и никак не влияют на эксплуатацию модулей на материнских платах, не поддерживающих EPP, обеспечивая полную обратную совместимость.
Первым чипсетом с поддержкой EPP стал NVIDIA nForce 590 SLI, далее - nForce 590 SLI Intel Edition и nForce 680i SLI, однако в будущем этот список должен расшириться. Открытый характер стандарта предполагает отсутствие каких-либо лицензионных отчислений и создатели приглашают всех заинтересованных производителей поддержать их инициативу. Несмотря на то, что разработка велась NVIDIA совместно с Corsair (представившей первые EPP-совместимые продукты в день анонса стандарта), на сегодняшний день различные комплекты с поддержкой данной технологии уже имеются также в ассортименте Kingston, Crucial, OCZ Technology, PNY, Patriot, CellShock, G.Skill и т.п., а другие изготовители планируют анонсировать свои EPP-совместимые модули в ближайшее время. Опционально производитель может предоставить свои EPP-модули для сертификации NVIDIA на предмет совместимости с SLI-системами, после чего получает право размещать логотип «SLI-Ready» на упаковке продукта – на момент написания статьи в списке сертифицированных товаров имеется уже 27 комплектов памяти от шести брендов (Corsair, Crucial, Kingston, OCZ, Patriot, PNY). Важно отметить, что поддержка EPP не должна повлиять на цену модулей, так как никаких технологических изменений не предполагается.


Рассмотрим подробнее, что представляет из себя дополнительная информация в SPD, определяемая спецификациями Enhanced Performance Profiles. В полном соответствии с названием, стандарт предполагает возможность прошивки в модуль нескольких профилей для работы в разных условиях, например – оптимизированных для максимальной тактовой частоты или минимальных таймингов. Отведённый под EPP диапазон в 28 байт позволяет производителю определить либо 2 полных профиля, либо 4 сокращенных. Подробная информация о конкретных параметрах содержится в таблице, отметим лишь наиболее интересные моменты. Во-первых, даже в сокращенном виде профили EPP имеют значительную ценность для пользователя, так как позволяют без лишних манипуляций с настройками BIOS достичь максимальной производительности подсистемы памяти. Собственно, внедрение EPP впервые дает пользователям, не занимающимся разгоном ПК, мотивацию приобретать высококачественные модули с улучшенными таймингами или высоким потенциалом тактовой частоты. Особенно полезна в этом плане автоматическая установка в широких пределах питающего напряжения – параметра, повышение которого вручную вполне оправдано пугает неподготовленных пользователей. Во-вторых, впечатляет список тонких настроек, включенных в полный EPP-профиль. Безусловно, энтузиастам понравится возможность с их помощью «выжать все соки» из памяти. Интересно, что не дожидаясь стандарта JEDEC, в список параметров EPP было добавлено значение Cycle Time = 1,875 ns, соответствующее DDR2-1066, но при этом отсутствуют иные нестандартизированные значения (например, для уже существующих модулей DDR2-1200).

Конфигурация тестового стенда

Процессор: Intel Core 2 Duo E6700 (Conroe, 2,66 GHz)
Система охлаждения: Thermaltake Blue Orb 2
Материнская плата: EVGA 122-CK-NF68-AR
Видеокарта: Palit GeForce 8800 GTS 640 MB
Жесткий диск: Seagate Barracuda 7200.10 80 GB
Блок питания: HIPER Type-R HPU-7S730
Операционная система: MS Windows XP Pro SP2

Методика тестирования

Проверка на практике высоких заявленных технических характеристик Corsair Dominator TWIN2X2048-8888C4DF проводилась в три этапа. Для начала необходимо было удостовериться в том, что данные модули действительно обеспечивают заявленные рекордные показатели, в том числе с помощью активации режима EPP. Далее - найти реальные границы потенциала комплекта на различных таймингах. После чего исследовать вопросы влияния режима работы памяти на производительность системы.


Мы использовали материнскую плату EVGA 122-CK-NF68-AR, референсную модель на чипсете NVIDIA NForce 680i SLI. Особенностью этого чипсета является исключительно качественный контроллер памяти. Во-первых, он позволяет полностью раскрыть разгонный потенциал модулей, в то время как Intel P965 и, в еще большей степени, 975X могут стать «бутылочным горлышком» в системе, не позволяя поднять частоту памяти свыше 1200 МГц без экстремальных мер. Предел же уверенной работоспособности NForce 680i SLI составляет около 1310-1330 МГц. Во-вторых, NForce 680i SLI способен раздельно изменять частоту FSB и DDR2, в то время как только избранные модели плат на чипсетах Intel дают доступ пользователю к высоким значениям множителей FSB-DDR2 (для установки, к примеру, режима DDR2-1066 при штатной для Core 2 Duo E6x00 частоте FSB 266 MHz). Кроме того, именно платы на системной логике nForce 5/6 Series совместимы с EPP. Таким образом, в сочетании с nF 680i SLI пользователю целесообразно приобретать качественные модули памяти даже в том случае, если он не рассчитывает разгонять ПК – возможности чипсета позволяют эксплуатировать модули с высокими штатными частотами без разгона процессора. В-третьих, производительность контроллера памяти nForce 680i SLI превышает таковую у Intel P965/975X даже при одинаковых настройках таймингов. Наличие же возможности изменения значения параметра Command Rate (1T или 2T, вместо жестко зафиксированных 2T у чипсетов Intel) не только резко ускоряет работу с памятью, но и позволяет провести тестирование поведения модулей в этом интересном режиме.

EPP на практике

После установки на материнскую плату EVGA 122-CK-NF68-AR модулей памяти с поддержкой Enhanced Power Profiles в процессе прохождения POST-процедуры BIOS рапортует о возможности включить режим SLI-Ready Memory. В закладке настроек памяти имеется соответствующий пункт и при его активизации появляется окно с выбором режима работы: простое включение настроек EPP без изменения частоты системной шины; автоматический разгон на 1, 2, 4, 8 или 16 процентов от номинала или же режим “MAX OC”, при котором система пытается загрузиться на максимально близкой к указанной в профиле тактовой частоте памяти. В нашем случае, при установке комплекта TWIN2X2048-8888C4DF выбор последнего пункта привел к повышению частоты FSB и установке частоты памяти 1111 МГц. Увы, следует отметить не слишком удачную реализацию интерфейса управления EPP на использованной нами материнской плате, несмотря на то, что именно такой BIOS разрабатывался NVIDIA (аналогичная конфигурация EPP имеется и на плате Foxconn C51XEM2AA на базе nForce 590 SLI, также имеющей статус референсной). Скажем, на ASUS M2N32-SLI управление профилями настроек и автоматическим разгоном разведено на два отдельных пункта меню – гораздо более интуитивно.

После загрузки операционной системы содержимое EPP-сегмента кода SPD можно просмотреть с помощью таких утилит, как Lavalys Everest или NVIDIA nTune и, пожалуй, это будет оптимальным методом использования EPP энтузиастами: отталкиваясь от имеющихся рекомендованных таймингов, выставить все значения вручную и искать, возможно, более эффективные варианты с учетом личного опыта пользователя. А вот начинающим оверклокерам и тем, кто вообще не желает заниматься разгоном компьютера, прошитые профили пригодятся по прямому назначению – для безопасного улучшения производительности ПК.

Модули Corsair TWIN2X2048-8888C4DF имеют всего один полный EPP-профиль, в котором прописаны значения, заявленные для этой памяти, как штатные: DDR2-1111 4-4-4-12-31-2T при напряжении 2,4 V.

У более показательного в данном вопросе комплекта Corsair TWIN2X2048-8500C5 имеются два полных EPP-профиля, именующиеся Performance и Frequency. В первом случае тайминги автоматически выставляются на уровне 4-4-4-12-22-2T, что позволяет получить прирост производительности в штатном для платформы AM2 режиме DDR2-800, особенно по сравнению с прошитым в SPD режимом 5-5-5-18-23-2T. Профиль Frequency устанавливает тайминги в «расслабленный» режим 5-5-5-15-23-2T для беспроблемного достижения частот свыше DDR2-1066 (вручную либо при помощи функции автоматического разгона “MAX OC”). В случае, если пользователь не выставлял вручную напряжение питания, при активации EPP оно автоматически изменяется на рекомендуемые производителем 2,2 В.

Проверка на разгон

Как видно на диаграмме, модули Dominator не только соответствуют заявленным характеристикам, но и способны значительно их превысить при разгоне. Впервые в нашей практике комплект оперативной памяти в двухканальном режиме смог стабильно работать на частоте 1300 MHz на штатном для данных модулей напряжении 2,4 В! Еще более впечатляет частота 1255 MHz при таймингах 4-4-4-12-2T, да и при минимальных задержках достижение TWIN2X2048-8888C4DF весьма значительно. Как и ожидалось, установка параметра Command Rate в значение 1T резко снижает потенциал модулей. Пока что пересечь границу 1 GHz в таком режиме не удалось ни одному комплекту и Dominator – не исключение, хотя и здесь результаты TWIN2X2048-8888C4DF являются рекордными.

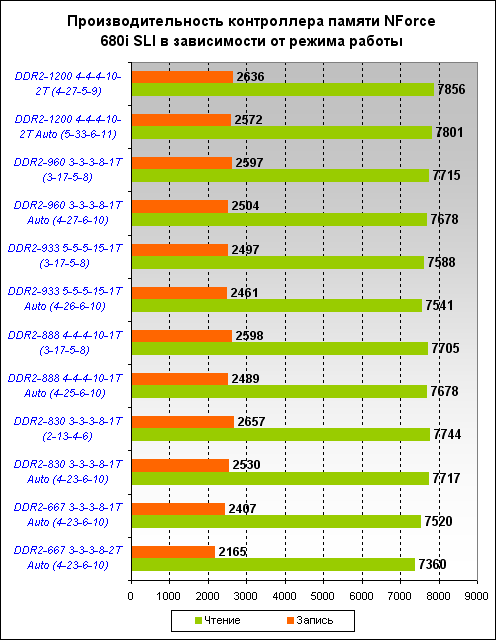

Производительность подсистемы памяти на nForce 680i SLI

Имея столь выдающийся комплект оперативной памяти, мы задались вопросом: насколько отдельное повышение частоты работы DDR2 сказывается на производительности контроллера памяти nForce 680i SLI. Иными словами, есть ли смысл приобретать высокочастотные модули, если не планируется разгон ПК? Задача поставлена именно так, потому что ответ на схожий вопрос «нужны ли топовые модули оверклокерам?» давно известен – да, при синхронном повышении частоты FSB и DDR производительность растет очень существенно и комплекты уровня Dominator неспроста высоко ценятся энтузиастами. Для поиска ответа на поставленный вопрос мы проверили скорость работы чипсета NForce 680i SLI с памятью в различных режимах, сохраняя штатный режим для процессора (266x10). Кроме основных таймингов, в каждом случае находились минимально возможные комбинации дополнительных (tRRD-tRC-tWR-tWTR), указанных в диаграмме в соответствующем порядке.


В итоге, наиболее эффективной комбинацией стал режим, очень близкий к рекомендованному разработчиком для Corsair Dominator TWIN2X2048-8888C4DF. Как по скорости чтения/записи в память, так и по латентности контроллера именно сочетание очень высокой тактовой частоты со сравнительно низкими таймингами позволило достичь максимальной производительности, причем ощутимо большей, нежели с установкой Command Rate = 1T и потерей 300 MHz частоты.

Вердикт

По итогам нашей проверки работоспособности EPP, можно сделать следующие выводы. Технология действительно делает свое дело, как и было обещано разработчиками. Несмотря на некоторую непрозрачность настроек BIOS на плате EVGA, даже неискушенный пользователь сможет улучшить показатели производительности своего ПК, ощутив преимущества от применения «оверклокерских» модулей памяти. С учетом отсутствия дополнительных затрат на внедрение EPP в модули памяти, можно ожидать, что в скором времени число продуктов, поддерживающих этот стандарт, значительно вырастет. А благодаря его открытости есть надежда, что и список совместимых с EPP чипсетов станет несколько шире. Пока же остается только порекомендовать владельцам материнских плат на базе nForce 590 SLI / 680i SLI в процессе поиска модулей памяти обращать внимание именно на EPP-совместимые комплекты.

Практическое тестирование Corsair Dominator TWIN2X2048-8888C4DF подтвердило целесообразность существования модулей с подобными характеристиками - продукт Corsair продемонстрировал великолепные результаты. Мы не побоимся назвать данный комплект лучшим по качеству на рынке оперативной памяти вообще и без всяких сомнений рекомендуем Dominator истинным ценителям качественного железа. Остается лишь посетовать на невероятную цену таких комплектов. Но что поделать – за обладание лучшим всегда приходится платить…

Плюсы:

• Абсолютно рекордные тактовые частоты,
• эффективное охлаждение,
• поддержка EPP,
• SLI-сертификация

Минусы:

• Высочайшая цена

Модули Corsair Dominator TWIN2X2048-8888C4DF предоставлены для тестирования российским представительством компании Corsair.


Отзывы, пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Введение

В последнее время ассортимент модулей памяти, доступных массовому потребителю, стремительно расширяется. Сейчас многие покупатели отдают предпочтение покупке наборов памяти "2х1 ГБ". Это объективно, дальновидно, ведь в последнее время игры становятся более ресурсоемкими, а грядущая операционная система Windows Vista будет занимать около 512 МБ оперативной памяти в состоянии "покоя"! Но вот что делать человеку, которому интереснее провести бенчинг-сессию SuperPi или "погонять" 3DMark? таким совсем не обязательно иметь 2 ГБ оперативной памяти в компьютере. Намного выгоднее взять гиговый высокоскоростной кит, который будет отличаться от более объемного лучшим разгонным потенциалом и значительно меньшей стоимостью.

Как известно, история повторяется. После завершения эры легендарных модулей памяти, основанных на Winbond BH-5 или BH-6, которые были способны работать на больших частотах c минимальными задержками, компании начали использовать для своих топовых продуктов чипы Samsung TCCD, которые могли функционировать на более высоких частотах, но уже с умеренными таймингами. Далее был небольшой застой, вызванный использованием памяти стандарта DDR2 только в компьютерах, собранных на базе платформ от Intel, и нежеланием производителей прилагать много усилий для выпуска памяти, которая могла бы работать на бОльших частотах, нежели поддерживал тогда чипсет Intel x975. В настоящие время мы можем видеть настоящий бум в этой сфере. Производители стали с бешеной скоростью наращивать частотный потолок планок, борясь за право называть свои детища самыми быстрыми в мире. В принципе, все началось после анонса последнего "свежего" набора логики Intel P965, который не способен функционировать с понижающими делителями для памяти, и младших процессоров Intel Core Duo, для разгона которых требуется высокая частота шины, а, соответственно, и бОльшая верхняя рабочая частота памяти. Да и новые процессоры AMD с конструктивным исполнением socket AM2 внесли свою лепту, ведь их контроллеры тоже поддерживают быструю DDR-2 память.

Сегодня мы рассмотрим неплохой комплект производства компании Geil, который олицетворяет погоню за большИми рабочими частотами.

Geil PC8500 DDR2 Ultra Plus 1 GB Dual Channel Kit

Итак, перед нами Geil GX21GB8500PDC. Он был топовым продуктом компании до анонса старшей линейки, PC9600, способным работать на значительных частотах при значении Cas Latency, равном 4.

Упаковка и комплектация

Память поставляется в прозрачной пластмассовой формочке, в картонной коробке:


На обратной стороне приведены основные характеристики модулей:


В комплекте прилагается два заботливых предупреждения - о применении нужного напряжения и безопасном SPD.

Спецификации:

• наименование: GX21GB8500PDC
• Объем: 1024 MB kit (набор 2x512 MB)
• Рабочие тайминги: 5-5-5-15 (4-5-5-10*)
• Чипы: Micron D9GСТ
• Диапазон рабочих напряжений: 2.4-2.5 V
• Стандарт: DDR2 1066MHz (PC8500) (DDR2 1200MHz PC9600*)
• Тип модулей: Non-ECC 240pin Un-buffered DDR2 DIMM
• Теплораспределители: есть, алюминиевые
• Гарантия: пожизненная

* - спецификация указана для платформы AMD

Осмотр

Планки облачены в привычные штампованные алюминиевые радиаторы оранжевого цвета, которые являются типичными для высокоскоростных продуктов от Geil.


На них наклеены пластиковые логотипы компании-производителя, стикеры с характеристиками и серийными номерами. Такого охлаждения вполне хватает для работы модулей при сравнительно больших напряжениях и частоте. Стоит отметить относительно тонкий термоинтерфейс, который должен передавать тепло с чипов памяти (за исключением двух крайних, которые контактируют только на половину) к теплораспределителю.

Спецификация, указанная на стикере, гласит о том, что планки по 512 MB могут функционировать на 1066МГц при таймингах 5-5-5-15 и рабочем напряжении 2.4 V. Что интересно, на официальном сайте Geil указано, что данные характеристики уместны только для платформы Intel. Для AMD - модули тестировались (именно из-за ручного тестирования в строке названия дополнительно появляется слово "Plus") на M2N32-DELUXE SLI и в результате стабильно работали на частоте 1200 МГц при таймингах 4-5-5-10 и напряжении питания 2.5 V! В ответ на вопрос о явлении, известном как election migration и приводящем к ухудшении реальных скоростных характеристик, в Geil Tech Support мне посоветовали не беспокоиться, ведь планки имеют пожизненную гарантию.

Конфигурация тестового стенда

Испытание проводилось на открытом стенде, состоящем из таких компонентов:

• Процессор: Intel Core 2 Duo E6400 (В2);
• Материнская плата: ASUS P5B Deluxe С1, 1.03G;
• Видеокарта: Trident S3 Тrio :);
• Блок питания: Asus A45-GA 450 W, ATX 2.1;
• Жёсткий диск: 200 GB Western Digital 2000JD SATA (7200 RPM);
• Привод: DVD-RW Pioneer 111-DBK;
• Операционная система: nLited Windows XP Professional SP2.

Стабильность проверялась тестами оперативной памяти утилитой S&M 1.8.2b Дополнительно для настройки системы использовались программы SetFSB 1.5a1 и MemSet 3.0.

Результаты практического исследования

Референсным напряжением для памяти, основанной на чипах Micron D9, является 1.8 V, но вряд ли здравомыслящий оверклокер будет использовать эту память при подобных значениях, особенно глядя на напряжения, рекомендованные производителем. Начнем тестирование с "нормального" напряжения - 2.16 V. Основываясь на информации, найденной в сети, не рекомендую использовать данные модули и им подобные при 2.2 V и выше напротяжении длительного периода времени, несмотря на указания производителя. Возвращаясь к теме о миграции электронов, скажу, что в противном случае вам каждый раз будет требоваться все большее напряжения для достижения максимальных частот, а о банальной смерти отдельных планок памяти на бюджетной PCB я вообще промолчу.
Проблем с совместимостью памяти и материнской платы не было замечено, поэтому перед Вами - первые результаты:


Мягко говоря, скромный разгон для Micron D9GCT при агрессивных таймингах. Но это можно объяснить прошитой в SPD информацией:


Как видно, производитель заботливо указал дополнительные тайминги, но вот в том то и дело, что на Asus P5B Deluxe их в большинстве нельзя выставить, в том числе и через MemSet. При попытке выставить необходимые показатели память утрачивала былую стабильность на дефолтных частотах или попросту подвисала операционная система. Как вариант - эти тайминги указаны для использования на платформе AMD. Выход из данной ситуации - банальное повышение питающего напряжения, что мы и сделаем.

Попробуем протестировать память Geil GX21GB8500PDC при максимальном его значении для используемой материнской платы, а именно 2.47 V (судя по показаниям измерительного прибора)


Сохраняется практически пропорциональное увеличение частоты, при больших напряжениях. Все это время 80-миллиметровый вентилятор хорошо справлялся с охлаждением модулей памяти. По поводу напряжения на страницах форума xtremesystems автор мирового рекорда при cas 4 отметил, (а именно рассматриваемая сегодня серия использовалась им при достижении частоты 1434МГц, при этом предыдущий результат, около 1407МГц, был достигнут при воздушном охлаждении!), что в бенчерских целях можно без опаски ставить 3 V. Исходя из своего личного опыта, отмечу, что после месяца работы планок при 2.45 V и с постоянным обдувом, я потерял примерно 10 МГц максимально стабильной рабочей частоты при таймингах 4-5-5-x.
Никакими настройками системы прежней стабильности модулей на максимальной частоте добиться не удалось, хотя на меньших таймингах я получил прирост частот.

Выводы

На основе полученных данных можно сделать вывод, что Geil GX21GB8500PDC - отличный комплект памяти. При должном подходе эти уникальные модули памяти сгодятся для бенчинга и, судя по информации, предоставленной производителем, одни из лучших планок для использования на платформе AMD. Так или иначе, морально я не был удовлетворен покупкой из-за того, что меня не покидали мысли о деградации планок: статистика разгона на этих чипах недостаточно обширная, чтобы можно было составить более-менее точную таблицу использования питающих напряжений.

Плюсы:

• планки собраны на 0.80 mkm чипах Micron D9GСT;
• заводское пре-тестирование на разгон;
• используется качественная PCB типа Brainpower;
• хороший разгонный потенциал.

Минусы:

• деградация памяти при длительном использовании при больших питающих напряжениях;
• сравнительно высокая цена.

Ваши пожелания и замечания по данному материалу принимаются в соответствующей ветке форума ModLabs.net.

Оперативная память… Много памяти… Много памяти?! У Вас много памяти – «тогда мы идём к Вам!» (с) – восстанавливать историческую справедливость.
Суровая реальность компьютерного мира такова, что всё чаще и чаще появляются программы (особенно – игры), аппетит которых относительно системных требований пугает даже подготовленного пользователя. И приходится откладывать, недоедать, копить деньги и в очередной раз бежать в магазин за какой-то новой железкой (в основном – видеокартой, процессором или оперативной памятью – в зависимости от типа используемого приложения).
Если говорить об «оперативке», то, с одной стороны, купить пару модулей памяти и вставить в пустующие слоты – особого труда не составляет. Правда, именно слотов зачастую может не хватить (особенно если у Вас раньше стояли две планки по 256 МБ, а сейчас нужно ещё как минимум столько же), ведь их на современных материнских платах может быть четыре, а может и два. В таком случае самый простой выход – купить модули памяти высокой емкости (1 ГБ, например). Ну хорошо, купили… Если человек занимается разгоном, то его ждёт маленькая неприятность – планки памяти емкостью 1 ГБ относительно плохо гонятся, в отличии от модулей объемом 256 или 512 МБ.

Но не стоит расстраиваться – не всё так плохо на самом деле. Как обстоят дела с разгоном у гигабайтных модулей производства G.SKILL – мы сегодня попытаемся проверить. Гостями нашей лаборатории стали комплекты F1-4000USU2-2GBHZ и F1-3200PHU2-2GBZX, относящиеся к сериям Extreme и Value соответственно.

Думаю, о компании G.SKILL много говорить не стоит – не смотря на то, что на нашем рынке встретить память ее производства представляется крайне затруднительным, однако данное имя уже хорошо известно большинству компьютерных энтузиастов. В том числе – благодаря обзорам их продукции, опубликованным ранее на нашем сайте: G.SKILL F1-3200PHU2-1GBZX, а также G.SKILL F1-4800DSU2-1GBFR и F1-4400DSU2-1GBFC. Для тех же, кто всё-таки о G.SKILL ещё не слышал, скажу, что данный производитель выпускает под своей маркой hi-end-продукцию, как по ценовому (хотя у G.SKILL имеется память серии Value, стоит она, в отличии от конкурирующих бюджетных решений, тоже немало), так и по качественному показателям.

Упаковка и комплектация

Традиционное для G.SKILL оформление упаковки – пластиковый «конверт» с цветной бумажной вставкой, содержащей немного информации о продукте, который находится внутри:



Правда, для модулей памяти это может показаться излишеством хотя бы потому, что на них уже есть стикеры с основными характеристиками, позволяющие определить модель памяти, ее основные рабочие тайминги, которые и прошиты в SPD, рабочее напряжение питания, производителя и серийный номер:



Что касается комплекта поставки, то кроме собственно модулей и пластикового блистера с бумажной вставкой, в него ничего не входит. Это и неудивительно – только GeiL отличается тем, что к каждому набору памяти топовых серий подкладывает шприц с термопастой.

Спецификации

F1-4000USU2-2GBHZ

Объем: 2048MB kit (набор 2x1GB)
Рабочие тайминги: 3-4-4-8 (PC4000)
Диапазон рабочих напряжений: 2.6~2.8 V
Плата: шестислойная Brainpower B6U808
Стандарт: DDR 500MHz (PC4000)
Тип модулей: Non-ECC 184-pin DDR SDRAM
Гарантия: пожизненная

F1-3200PHU2-2GBZX

Обьем: 2048MB kit (набор 2x1GB)
Рабочие тайминги: 2-3-2-5 (PC3200)
Диапазон рабочих напряжений: 2.6~2.75 V
Плата: шестислойная Brainpower B6U808
Стандарт: DDR 400MHz (PC3200)
Тип модулей: Non-ECC 184-pin DDR SDRAM
Гарантия: пожизненная

Осмотр

Начнём с комплекта G.SKILL F1-4000USU2-2GBHZ. Память стандарта PC4000(DDR500), «родные» тайминги - 3-4-4-8 (для двухканального режима):



Производитель рекомендует использовать данные модули с материнскими платами от таких известных брендов, как DFI, MSI, EPoX семейства nForce4 под Socket 939.

Первое впечатление, как только берешь данные модули в руки – перед тобой очень добротный и качественный продукт. Беглый осмотр подтверждает использование лучших оверклокерских печатных плат для производства F1-4000USU2-2GBHZ (впрочем, следует заметить, что у G.SKILL практически все продукты используют эту PCB) – Brainpower B6U808:



Подопытный «закован» в чёрные доспехи – пластины-радиаторы, анодированные в соответствующий цвет, скреплённые двумя стальными защёлками. В центре находится логотип компании-производителя. На каждом модуле присутствует наклейка, позволяющая получить почти всю необходимую заинтересованному пользователю информацию. Почему почти? Ну хотя бы потому, что никто точно с первого раза не скажет, какие чипы установлены на плате (если не прибегать к поискам в различных форумах). На сайте производителя официально заявляется, что под нашими «доспехами» скрываются чипы производства Samsung. Правда, не уточняется, какие именно. «Доверяй, но проверяй!» - видимо, этим соображением я руководствовался, когда полез снимать радиаторы. На первый взгляд, нет ничего проще – снять две стальные клипсы, но мне пришлось изрядно попотеть, пока одна половинка радиатора была отделена от модулей памяти.

Ах да, забыли предупредить: повреждение стикера на модуле (который как раз прикрывает одну клипсу) автоматически лишает Вас гарантии! Даже если Вы умудритесь не сделать этого – снять клипсы любыми подручными средствами без следов в виде хороших царапин тоже не удастся!

Поэтому придётся Вам верить на слово производителю и автору сих строк, и не заниматься подобными процедурами в интересах любопытства на своих модулях.

Ну хорошо, хорошо, скажу уже: как и ожидалось, под «доспехами» затаились чипы UCCC указанного производителем памяти бренда:



Единственный негатив, который бросается в глаза при более-менее подробном осмотре (даже без снятия радиаторов) – термопрокладка, которая призвана проводить тепло от чипов к радиатору, очень узкая и не покрывает даже половины площади каждого из чипов:



Собственно, в таком случае проку от неё немного...

На этом осмотр первого комплекта закончен, мы переходим к G.SKILL F1-3200PHU2-2GBZX. Этот набор, позиционирующийся производителем как Value-решение (читайте «бюджетное», по крайней мере в соответствии с представлениями производителя о значении этого термина), имеет аналогичную первому конструкцию, только радиаторы анодированы в лазурный цвет.
Частотные характеристики, в отличии от рассмотренного выше F1-4000USU2-2GBHZ, намного более скромные, но рабочие тайминги на номинальной частоте впечатляют – 2-3-2-5! Такое далеко не каждому рядовому и не очень модулю даже меньшей емкости под силу!
Затрудняюсь сказать почему, но производитель рекомендует использовать эти модули на материнских платах для процессоров AMD под Socket 939 (но это ни в коем случае не значит, что данную память нельзя использовать на других материнских платах).

В отличии от «экстремальной» версии, на стикере этой линейки модулей отсутствует указание номинального рабочего напряжения:



Также на сайте производителя нет никакого намека на используемые чипы, однако «подкованные» оверклокеры наверняка знают, что для модулей памяти объемом один гигабайт такие тайминги на номинальной рабочей частоте под силу только продуктам, собранным на чипах от Infineon или Micron.
Природный интерес и интуиция нас не подвели: под радиаторами оказались чипы Infineon CE-5, изготовленные по 130-нанометровому техпроцессу:



Они - бесспорно одни из лучших в своем классе.

Радует то, что на сей раз термопрокладка покрывает чипы почти полностью, и проблем с охлаждением возникнуть не должно:



Аналогично первому комплекту, используется PCB типа BrainPower B6U808.

Конфигурация тестового стенда

Ну что же, познакомились с модулями – пора переходить к проверке на практике их заявленных и скрытых возможностей!

Для этого использовался открытый тестовый стенд, состоящий из следующих компонентов:

• Процессор: AMD Sempron 3000+ (Palermo), Socket 939;
• Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
• Охлаждение: СВО (три ватерблока; помпа Eheim 1048; радиатор Airplex EVO 360 со 120мм вентилятором Foxconn);
• Видеокарта: Sapphire Radeon X550 256Mb
• Блок питания: be quiet! Dark Power 600W ATX 2.2;
• Жёсткий диск: 120Gb ATA-100 Hitachi (7200 RPM);
• Приводы: DVD-ROM TSST SH-D162C, DVD-RW NEC ND-3520A;
• Операционная система: Windows XP Professional SP1

На материнской плате сделан вольтмод системы питания памяти, контроль подаваемого напряжения осуществлялся посредством цифрового мультиметра.

Разгон памяти производился «синхронно» с частотой тактозадающего генератора процессора. В случае, когда нужна была частота менее 200МГц – делитель для памяти устанавливался как DDR166.

Методика тестирования

Тестирование на стабильность производилось в два «этапа»:

• быстрая проверка с помощью 3D Mark 2003 (как ни странно может показаться, тест, который очень быстро выдает наличие даже минимальных ошибок в работе памяти);
• проверка более тщательная, использовались SuperPi и Prime95.

Решено было проводить полномасштабную проверку способностей сегодняшних подопытных, поэтому сам процесс был разделён по нескольким пунктам. Это, во-первых, специфика тестируемых модулей. Исходя из данного показателя, устанавливались следующие тайминги в такой последовательности (CAS Latency (tCL), RAS to CAS delay (tRCD), Row Precharge, tRAS соответственно).

1. Для F1-4000USU2-2GBHZ:

• 2-2-2-5;
• 2-3-3-6;
• 2.5-3-3-8;
• 3-4-4-8;
• 3-5-5-10.

2.для F1-3200PHU2-2GBZX:

• 2-2-2-5
• 2-3-2-7
• 2.5-3-2-7
• 3-3-2-7
• 3-3-2-8

Кроме того, все указанные сочетания таймингов по возможности были проверены при установке параметра Command Rate в 1Т и 2Т.
Тестирование производилось при напряжениях 2.66 В и 2.8 В, в полном соответствии с рекомендуемым диапазоном напряжений для обоих комплектов. Была предпринята попытка проверки каждой пары модулей при напряжении питания 3.0 В или около того, но она в итоговую таблицу не попала из-за ряда причин, о которых – ниже.

Результаты практического исследования

Перед тем как начать проверку, хочу обратить Ваше внимание на напряжение питания гигабайтных модулей памяти. Ситуация такова, что все гигабайтные модули изготавливаются на чипах высокой плотности, и они от природы не любят высокое напряжение. Ни в коем случае не выставляйте его выше 3.0 В, ибо возможна очень быстрая деградация чипов! Также зачастую гигабайтные модули памяти хорошо гонятся при напряжении, составляющем скромные по оверклокерским меркам 2.8В, которые способна обеспечить любая материнская плата. Дальнейший рост напряжения преимущественно приводит к ухудшению результата разгона или же не влияет на данный показатель. Именно из-за этих двух причин наше тестирование не было должным образом проведено при 3.0 В – проверка модулей в таких условиях вызвала снижение частотного потенциала на 2-10МГц, и ни в одном случае не удалось добиться улучшения разгона, поэтому не вижу смысла добавлять диаграммы с их результатами.

Также результаты, полученные нами, не обязательно должны совпадать с Вашими – существует зависимость от разных факторов: типа материнской платы, используемого процессора, настроек BIOS, «удачного» или «неудачного» комплекта модулей… Но, не смотря на это, приведённые в статье диаграммы способны с большой долей вероятности отобразить общую тенденцию по аналогичным продуктам.

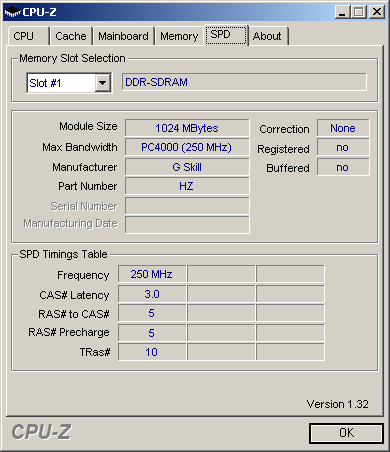

Начинаем опять с F1-4000USU2-2GBHZ. Смотрим информацию, прошитую производителем в SPD:



А вот и результаты проверки:









Хорошо знакомая ситуация – где-то мы подобное уже видели, не правда ли? Ах да, напоминает качественные модули памяти на чипах Samsung TCCD!

Результат меня просто поразил – достичь столь высоких частот на гигабайтных модулях я просто не ожидал! Ну что тут сказать? Браво, G.SKILL! К слову, данный экземпляр материнской платы совершенно нормально работает с параметром 1Т/2Т, поэтому разгон свыше 270МГц скорее всего упирается именно в память или контроллер памяти процессора. Или и в то, и в другое одновременно.



Теперь приведём полученные данные из удобочитаемого вида в удобный для сравнения и анализа. Видим следующую картину: до частоты 240 МГц ни напряжение, ни параметр Command Rate на частоту не влияет вообще. При этом рост нелинеен. Заветные 2-2-2-5 достигаются при пугающе низких 165 МГц (для эффективной работы на таких таймингах существуют совсем другие модули, но они не имеют объёма в гигабайт каждый!), зато повышение значения CAS с 2 на 2.5 дает сразу 40 МГц прироста, выводя модули на вполне приемлимый уровень частоты.
Тем не менее, результат невысок, из чего можно сделать вывод – универсальных по своим характеристикам модулей такого объёма пока нет, по крайней мере у G.SKILL: они либо работают на низких таймингах (см. ниже по тексту), либо достигают высоких тактовых частот. Ситуация такая же, как после выхода первых модулей класса DDR500+ три года назад.
Поэтому, работа данных планок ниже частоты 250 МГц нас интересует мало. А вот дальше картина становится интереснее. В самых жестких условиях (штатные тайминги, т.е. 3-4-4-8, 1Т, напряжение 2.66 В) максимальной частотой работы явлются почти 265 МГц. Это отличный показатель с учётом объёма модулей. Установка Command Rate в значение 2T позволяет добиться дополнительных 30 МГц прироста, а вот дальнейший рост таймингов (до издевательски-медленных 3-5-5-10) и напряжения (до 2,8 В) практически бесполезен – в сумме они дают от силы 10 МГц скачка частоты.

Перейдем к F1-3200PHU2-2GBZX. Тоже совсем не рядовая память. Почему? Вы, наверное, заметили довольно специфический подбор комбинаций таймингов в разделе «Методика тестирования»? Дело в том, что память на чипах Infineon CE-5/6 абсолютно равнодушно относится к параметру Row Precharge, напоминая по своему поведению великие и могучие чипы производства Winbond: стандартное его значение равняется двум, а поднятие не приводит к улучшению разгонного потенциала.



Аналогично и другие тайминги – конечно, не 2-2-2-5, но заметно меньше аналогичных у вышерассмотренных F1-4000USU2-2GBHZ, и их увеличение (кроме CAS, конечно!) не оказывает абсолютно никакого влияния на частотный потенциал.





Немного огорчил результат разгона – судя по статистике, которую собирают на многих оверклокерских форумах, частотный потолок планок на чипах Infineon CE-5/6 может достигать впечатляющих 260-300 МГц! Но при данном сочетании частота/тайминги/объём и позиционировании самой памяти как Value-line результат всё равно на высоте!

Следует отметить очень прохладное отношение F1-3200PHU2-2GBZX к параметру Command Rate – результат его влияния на разгонный потенциал находится в пределах погрешности, поэтому диаграммы приведены только для значения 1Т.



Приводим и эти данные в единой диаграмме. Сразу становятся заметны несколько тенденций.
Во-первых, принципиальное отличие поведения F1-3200PHU2-2GBZX от предыдущего комплекта: дельта частот между лучшим и худшим показателем вдвое меньше. Впрочем, как и разница между лучшими и худшими таймингами. Обратите внимание, что для работы на 2-2-2-5 при DDR400 этому набору не хватило всего 5 МГц. Однако, вплоть до 255 МГц предельные частоты работы в одинаковых условиях у F1-3200PHU2-2GBZX гораздо (на 10-15 МГц) выше, чем у старшей по индексу модели.
Во-вторых, частота чуть выше DDR500 оказалась пределом работоспособности модулей вне зависимости от условий проверки – в этом проявляется суть вышеописанной ситуации с неуниверсальностью тестируемых планок объёмом 1 ГБ. Выбор «частота или тайминги» пользователю придётся сделать в момент покупки, а не простой сменой параметров BIOS, как это позволяют многие полугигагабайтные модули (в частности, на чипах Samsung TCCD).
В-третьих, единственным принципиально важным параметром, определяющим частотный потенциал, является CAS Latency. Рост частоты при смене 2-2.5-3 совершенно линеен.
И в-третьих, как видно на диаграммах, и в этом случае влияние напряжения свыше скромных 2,66 В на потенциал модулей незначительно (не более 5 МГц прироста). Это плохая новость для экстремалов (вольтмоддинг не поможет!), но очень хорошая – для тех, кто рассчитывает эксплуатировать планки в повседневной работе. Впрочем, ни один бенчмарк из общепринятых не покажет существенной разницы результатов при установке 2 ГБ памяти вместо 1 ГБ в двух модулях, так что энтузиастам 3DMark можно и не беспокоиться.

В процессе тестирования не выявлено значительного нагрева оперативной памяти, отсюда вывод: рассмотренным модулям для нормальной работы хватает и штатных теплорассеивателей (без которых также можно обойтись).

Выводы

В очередной раз модули памяти производства G.SKILL подтвердили отличную репутацию этого производителя на рынке оперативной памяти, доказав, что и при больших объемах можно хорошо разгоняться!

G.SKILL F1-4000USU2-2GBHZ – идеальный вариант для тех, кому не критичны низкие тайминги. Способны разгоняться до частот уровня DDR600, не сильно уступая по этому параметру модулям меньшей емкости. Основной моделью использования данного комплекта является работа в режиме DDR500-533 на штатных таймингах и напряжении или же чуть ниже DDR600 – при Command Rate = 2T. И то, и другое является великолепным результатом для гигабайтных модулей.

Плюсы:

• качественная печатная плата типа Brainpower;
• отборные чипы Samsung UCCC;
• возможность сравнительно гибкой конфигурации соотношения частота/тайминги;
• отменный разгонный потенциал.

Минусы:

• очень редкий гость нашего рынка;
• экономия на термопрокладке;
• относительно большая цена.

G.SKILL F1-3200PHU2-2GBZX – весьма своеобразная память, способная работать при максимально низких для гигабайтных модулей таймингах. При удачном стечении обстоятельств и улыбке Фортуны способны обеспечить разгон, не уступающий модулям на чипах UCCC. Отличаются удивительной беспроблемностью и предсказуемостью в работе: установил модули, выставил значение CAS Latency в соответствие с желаемым уровнем тактовой частоты и всё. Экстремалы-оверклокеры будут в панике, обычные же юзеры только порадуются полному отсутствию необходимости танцев с бубном при подборе соотношения частота/основные тайминги/command rate/напряжение – за всё отвечает один-единственный CAS. Соответственно, применение G.SKILL оправдано в системах, ориентированных на минимально-возможную латентность памяти в диапазоне частот от DDR400 до DDR500.

Плюсы:

• качественная печатная плата типа Brainpower;
• чипы Infineon CE-5;
• возможность работы при минимальных таймингах;
• хороший разгонный потенциал.

Минусы:

• сравнительно низкая распространенность в наших краях.

В любом случае, если Вы собираетесь прикупить МНОГО оперативной памяти и есть возможность взять G.SKILL – всегда «за» это решение будут говорить и высокое качество самих модулей, и отобранные чипы, способные демонстрировать то, что далеко не каждому продукту аналогичной направленности под силу!

Наборы оперативной памяти G.SKILL F1-4000USU2-2GBHZ и G.SKILL F1-3200PHU2-2GBZX предоставлены компанией G.SKILL.

Спецификации

Традиционным брендам на рынке оверклокерских модулей памяти пришлось немного потесниться с приходом компании G.SKILL, чьи hi-end продукты получают все большее признание в последнее время. Наиболее известны комплекты памяти типа DDR600, в исполнении G.SKILL признанные лучшей памятью типа DDR. Но не только энтузиастскими товарами интересен этот бренд. К нам попал бюджетный набор из двух планок по 512 MB стандарта DDR400 со штатными таймингами 2-6-3-3.

Тип: 184pin, Non-ECC, Unbuffered DDR DIMM
Объем: 1 ГБ (2 модуля по 512 МБ)
Стандарт: PC3200 (DDR400)
Тайминги по SPD: 2-6-3-3
Чипы: G.SKILL 5ns TSOP 32MB DDR
Плата: Brainpower B6U808
Теплораспределители: нет
Гарантия: пожизненная

Упаковка и комплектация

Комплект состоит из двух модулей памяти DDR стандарта PC3200, каждый объемом 512 МБ.

Все модули производства G.SKILL поставляются в упаковке единого стандарта: запечатанный пластиковый конверт с цветной вкладкой внутри. Отдельная наклейка сообщает о суммарном объеме комплекта.

С обратной стороны упаковки приводится традиционная маркетинговая информация. Никаких дополнительных аксессуаров не предполагается.

Осмотр

Внешний вид модулей не прост, а очень прост – обычная печатная плата зеленого цвета с восемью чипами с каждой стороны.

За последние годы мы привыкли, что все серьезные производители комплектуют свою память, как минимум, алюминиевыми теплорассеивателями с фирменным логотипом. Несмотря на внешнюю пафосность решения и тот факт, что тепло действительно отводится более эффективно, откровенно говоря особой нужды в таком решении нет. Лишь на экстремальных напряжениях (выше 3.3 В) чипы современной DDR-памяти начинают усиленно греться и реально требуют мер по охлаждению. Поэтому G.SKILL все свои модули, будь то такой бюджетный набор, как у нас, или элитные DDR600, поставляет в "голом" виде - чипы обходятся без дополнительного охлаждения. Вполне разумное решение, упрощающее всем жизнь:

• производитель снижает себестоимость, а значит и конечную цену продукта;
• уменьшенный в два-три раза вес комплекта снижает затраты дистрибъютора на доставку, что уменьшает розничную стоимость;
• обычный пользователь экономит за счет первых двух пунктов;
• а энтузиасты оверклокинга, при необходимости, приобретут себе теплораспределители по своему вкусу отдельно (благо их производят десятки компаний).

А еще отсутствие радиаторов здорово облегчает задачу нам, обозревателям :) - продукт как на ладони.

Да, наконец-то для определения маркировки чипов не нужно производить лишние телодвижения... Впрочем, маркировка в итоге не говорит ни о чем важном:
G.SKILL
C32M8D-5
Цифра "32" обозначает объем чипа - 32 МБ. Всего на 512-мегабайтной планке размещается 16 чипов, по 8 с каждой стороны. "-5" однозначно указывает на время выборки 5 нс, что и соответствует стандарту DDR400 (PC3200). А теперь - самое главное: конечно же, сами G.SKILL не изготовляют чипы, заказывая их у одного из поставщиков. Нанесенная на них маркировка не имеет никакого значения - написать можно хоть "С Новым Годом!" (что, кстати, мы в этом году уже наблюдали на азиатском рынке!). Реальным производителем является, возможно, Samsung - именно с этим грандом полупроводниковой индустрии тесно связаны G.SKILL, производя свои топовые модели на чипах TCCD. Этот факт, а также знание политики компании Samsung, которая в чисто совковых традициях очень любит продавать хорошие чипы с довеском в виде обязательной партии менее качественных IC, и позволяет мне предполагать, что именно Samsung на самом деле изготовил чипы для этих модулей. Тем не менее, по информации от производителя, утверждается, что используются иные, нежели Samsung, чипы... Все может быть, так как поведение модулей также напоминает и Hynix. На этой дилемме и закончим гадание на кофейной гуще - все равно точно определить не удастся.

Зато с принадлежностью PCB нет никаких альтернатив - это Brainpower. Кроме характерного размещения элементов, на обратной стороне присутствует собственно оригинальная маркировка B6U808, однозначно указывающая на Brainpower. Как мы уже отмечали раньше, по статистике печатные платы этого типа обеспечивают лучший разгон, нежели референсный дизайн JEDEC.

На лицевой стороне модуля находятся две простых черно-белых наклейки. Левая сообщает название набора, к которому принадлежит модуль (обратите внимание, что указывается объем всего комплекта, а не одного модуля, т.е. 1 ГБ, а не 512 МБ) и серийный номер.
G.SKILL F1-3200PHU2-1GBLA
S/N: 0501003777
Официальное название у набора просто дикое и запомнить его почти нереально. Более того, G.SKILL уведомили нас, что к нам попали ранние сэмплы, а теперь эти модули маркируются как G.SKILL F1-3200PHU2-1GBZX, для того, чтобы избежать путаницы с другими моделями... На мой взгляд, ее только добавили. В-общем, желающим приобрести надежнее искать не по точному наименованию, а по штатным характеристикам: DDR400 2-6-3-3.

Правая наклейка гораздо более информативна и уточняет характеристики самого модуля:
DDRI-DIMM 512MB
PC3200 CL=2-3-3-6
А также напоминает о потере гарантии в случае ее удаления.

Тестовая система

Процессор: Intel Pentium 4 Extreme Edition 3,2 GHz
Материнская плата: ASUS P4C800-E Deluxe
Оперативная память: 2 x 512 МБ G.SKILL F1-3200PHU2-1GBLA
Видеокарта: reference ATI Radeon X800 XT Platinum Edition
Жесткий диск: Western Digital 800BB
Блок питания: Antec TrueControl 550W
Система охлаждения: ECT Prometeia Mach II GT

Тестирование

Современные модули памяти, особенно оверклокерские модели, целесообразно проверять только в двухканальном режиме - все нынешние платформы энтузиастского класса используют именно двухканальный доступ к памяти. В таком режиме снижается разгонный потенциал, поэтому владельцы Athlon 64 для Socket 754 (а также любители Dothan'ов и пользователи со старыми платформами типа Intel 845PE) смело могут накидывать минимум 10 МГц к указанным цифрам, особенно при расслабленных таймингах.
В отличие от видеокарт, модули оперативной памяти одного типа, как правило, сравнительно слабо различаются по оверклокерскому потенциалу, поэтому полученные результаты адекватно демонстрируют уровень разгоняемости модулей.

Тестирование проводится в пяти разных режимах: с минимальными таймингами (2-6-3-2, чуть ниже прошитых в SPD), штатными (2-6-3-3), средними (2,5-6-3-3), максимально эффективными в плане частоты (2,5-8-4-4) и максимально возможными (3-8-4-4). Каждый тест проводится при напряжении питания 2,75 В (некое среднее значение, примерно отражающее и модель использования бюджетной памяти - в недорогих системах редко стоят материнские платы оверклокерской направленности). Тест с повышенным путем вольтмоддинга до 3,3 В напряжением Vdimm на этот раз не проводился - вряд ли кто-то станет эксплуатировать бюджетные модули в подобном режиме.

Все performance-related установки BIOS (PAT и прочее) установлены в наиболее производительные значения.

Тайминги ниже 2-6-3-2 выставить невозможно - модули отказываются работать в таком режиме даже на штатной частоте DDR400. Зато при уже небольшом послаблении в настройках разгоняются достаточно неплохо: прошитые в SPD 2-6-3-3 выдерживаются даже на частоте DDR466 при очень скромном напряжении. Повышение CAS до 2,5 резко увеличивает потенциал модулей, которые превышают с такими задержками уже частоту DDR500. Дальнейшее увеличение таймингов помогает преодолеть барьер DDR533, но с установкой CAS=3 разгон парадоксальным образом падает до совершенно неприличного уровня. Именно такая реакция на высокие тайминги, к слову, тоже характерна для некоторых чипов Samsung, что еще раз подтверждает мое предположение о поставщике чипов.

Вердикт

При весьма гуманной цене, аналогичной "неоверклокерским" модулям других производителей, потенциал G.SKILL F1-3200PHU2-1GBZX оказался достаточно велик: при напряжении всего 2.75 В модули достигли частоты DDR466 на штатных таймингах и DDR533 при 2.5-8-4-4. Как видите, G.SKILL даже в недорогих продуктах поддерживает реноме любимца оверклокеров.

Плюсы:

• Минимальная стоимость
• Достаточно высокий потенциал
• Пожизненная гарантия
• Легендарное имя

Минусы:

• С учетом ценовой группы – нет

Благодарим компанию G.SKILL за предоставленный набор оперативной памяти G.SKILL F1-3200PHU2-1GBZX.

Введение

Несмотря на появление высокочастотных модулей DDR2 вплоть до DDR2-1066, интерес оверлокеров к обычной DDR-памяти не уменьшается, особенно для применения на платформе AMD64. Недавно G.SKILL представили новую модель серии "FR" стандарта DDR600 (PC4800) с весьма впечатляющими характеристиками, а также модель среднего класса "FC" стандарта DDR566 (PC4400) с установленными heat spreader'ами.

Ранее мы уже знакомили наших читателей с бюджетными модулями памяти производства G.SKILL (набор F1-3200PHU2-1GBZX) и остались вполне удовлетворены результатами тестирования. Теперь пришел черед продуктов, более интересных для экстремальных оверклокеров. Старшая модель основана на чипах Samsung TCCD и мы можем надеяться на высокие показатели в разгоне, а комплект PC4400 сочетает неплохие характеристики с разумной ценой.

О компании

Название G.SKILL сравнительно малоизвестно широким массам потребителей, однако для оверклокеров эта марка является хорошо знакомой. Компания G.SKILL (полное название G.Skill International Enterprise Co., Ltd.) основана в 1989 году группой энтузиастов. Офис находится в столице Тайваня, Тайпее. Единственное направление деятельности компании - память. Однако, кроме модулей оперативной памяти, под брендом G.SKILL также продаются флэш-карты стандартов Secure Digital (SD), MultiMedia Card (MMC) и xD Picture Card, а также флэш-драйвы с поддержкой USB 2.0 и объемом до 1 ГБ.

В качестве производителя модулей памяти класса hi-end оверклокерской направленности G.SKILL дебютировали в 2003 году, лишь сравнительно недавно выйдя на рынки Европы и Америки, но уже завоевав достойный имидж.
На данный момент модельный ряд "оверклокерской" серии DDR Extreme состоит из более чем 15 наименований продуктов с частотой от DDR400 до DDR600 с различными таймингами. Именно в этой серии G.SKILL предлагает модули памяти, выделяющиеся своими штатными характеристиками и солидным потенциалом дальнейшего разгона.

По утверждению изготовителя, 100% продукции проходит процедуру тестирования для обеспечения максимального уровня качества, производительности и совместимости. Все модули памяти G.SKILL имеют пожизненную гарантию от производителя.

Кроме топовой серии DDR Extreme, в ассортименте G.SKILL присутствуют:

• более дешевая линейка DDR ZX (обзор представителя которой, G.SKILL F1-3200PHU2-1GBZX, есть на ModLabs.net)
• серия DDRII (модули стандартов DDR2-533 и DDR2-667 с таймингами 4-4-4-12)
• бюджетный ряд DDR-памяти PC2100/2700/3200/4000
• SO-DIMM DDR PC2100/2700/3200

Тем не менее, "коньком" G.SKILL являются именно топовые продукты типа DDR. Что ж, пришло время исследовать лучших представителей их линейки поближе!

Спецификации

G.SKILL F1-4800DSU2-1GBFR
Тип: 184pin, Non-ECC, Unbuffered DDR DIMM
Объем: 1 ГБ (2 модуля по 512 МБ)
Стандарт: PC4800 (DDR600)
Тайминги: 2.5-8-4-4-2T
Чипы: Samsung TCCD
Плата: Brainpower B6U808
Теплораспределители: нет
Гарантия: пожизненная

G.SKILL F1-4400DSU2-1GBFC
Тип: 184pin, Non-ECC, Unbuffered DDR DIMM
Объем: 1 ГБ (2 модуля по 512 МБ)
Стандарт: PC4400 (DDR566)
Тайминги: 2.5-8-4-4-2T
Чипы: Samsung TCC5 или TCCD
Плата: Brainpower B6U808
Теплораспределители: есть, алюминиевые
Гарантия: пожизненная

Упаковка и комплектация

Все модули производства G.SKILL поставляются в упаковке единого стандарта: запечатанный пластиковый конверт с цветной вкладкой внутри.

С обратной стороны упаковки приводится традиционная маркетинговая информация и краткое руководство по эксплуатации.

Комплект G.SKILL F1-4800DSU2-1GBFR состоит из двух модулей памяти DDR стандарта PC4800 (DDR600), каждый объемом 512 МБ.

Отдельная наклейка на упаковке сообщает об объеме комплекта, вторая более информативна и содержит информацию о стандарте, таймингах и наименовании модулей. Никаких дополнительных аксессуаров в комплекте не предполагается.

Второй набор, G.SKILL F1-4400DSU2-1GBFC, также состоит из двух модулей по 512 МБ каждый, но стандарта PC4400 (DDR566).

Оформление упаковки точно такое же, как у первого комплекта.

Осмотр

Начнем со старшей модели. Более простой дизайн для модуля памяти придумать уже сложно - по внешнему виду этот продукт абсолютно не отличается от любой типичной бюджетной DDR-памяти. Такое оформление (без heat spreader'ов) типично для подавляющего большинства планок G.SKILL. Это вполне оправдано как по экономическим соображениям, так и с точки зрения пользователя. Оверклокер, планирующий эксплуатировать эти модули в экстремальных условиях значительно повышенного напряжения Vdimm, должен будет сам озаботиться установкой охлаждения на память и, скорее всего, предпочтет third-party решения. А при обычном использовании дополнительные радиаторы и ни к чему.

Благодаря отсутствию теплорассеивателей, чипы видны как на ладони. В отличие от серии DDR ZX, где на IC имелась собственная маркировка G.SKILL, у F1-4800DSU2-1GBFR принадлежность чипов определяется мгновенно. Да, это те самые Samsung TCCD, столь ценимые оверклокерами за гибкость условий работы и великолепный потенциал разгона. На каждой стороне планки размещено по 8 чипов, что в сумме дает объем 512 МБ. Судя по поведению модулей, G.SKILL производит дополнительный отбор чипов - обычно даже TCCD не способны на такие "трудовые подвиги"...

Печатная плата типа BrainPower B6U808 применяется во всех DDR-продуктах G.SKILL. Как мы уже неоднократно отмечали, по статистике модули, изготовленные на таких РСВ имеют больший потенциал, нежели собранные на референсных печатных платах разработки JEDEC. Еще один плюс в копилку G.SKILL.

Наклейка на лицевой стороне модуля несет всю необходимую информацию о характеристиках продукта.

F1-4800DSU2-1GBFR 512 MB DDR PC4800 CL 2.5 448 2T 2.7-2.9V

Следует отметить изменение в политике G.SKILL относительно маркировки своих модулей. Предыдущие модели с рейтингом PC4400 или PC4800 имели двойную маркировку: кроме "родного" режима работы, все модули маркировались как DDR400 2-5-2-2, благо чипы TCCD без проблем позволяют такой режим работы. Серии "FR" и "FC" более не используют эту схему наименования, сохранив лишь одну маркировку - основную.

А вот второй комплект памяти от G.SKILL как раз необычен с точки зрения внешнего оформления. На этот раз компания все же решила применить теплорассеиватели для охлаждения модулей.

Используются heat spreader'ы типичного дизайна, без каких-либо оригинальных изменений в конструкции. Аналогичные теплорассеиватели применяют Kingston, Transcend, Crucial и многие другие производители. Это две штампованные алюминиевые пластины с анодированием (в случае G.SKILL - в желтый цвет), соединяемые двумя хромированными металлическими зажимами.

В центре радиатора нанесен простенький логотип G.SKILL и адрес корпоративного веб-сайта. Дизайн можно было бы сделать и получше...

В отличие от оригинальных конструкций Corsair и GeiL, такое охлаждение поддается разборке без потери гарантии. Именно по причине существования таких умельцев, G.SKILL как раз предусмотрели подобный исход, обезопасив свой RMA-сервис от претензий со стороны "рукодельщиков". Наклейка на модуле, чье повреждение означает потерю гарантии (отдельное предупреждение об этом есть на упаковке), пересекает один из металлических зажимов теплорассеивателя. К счастью, если делать все предельно аккуратно, то можно освободить зажим без повреждения наклейки.

Кстати, упомянутая наклейка содержит информацию о модуле - наименование, тип, объем и тайминги.

F1-4400DSU2-1GBFC 512 MB DDR PC4400 CL 2.5 448 2T 2.7-2.9V

Впрочем, чего не сделаешь ради хорошего обзора! Для того, чтобы убедиться, какие чипы установлены на планках из этого комплекта, мы все-таки удалили радиатор. Напоминаю еще раз - не делайте этого, если хотите сохранить гарантию!

Внутри обнаружились чипы Samsung TCC5, более дешевый вариант IC от Samsung по сравнению с топовыми TCCD. Аналогично первому комплекту, используемая PCB - типа BrainPower B6U808.

Теперь, когда оба комплекта исследованы визуально, приступаем к тестированию.

Тестовая система

Процессор: AMD Athlon 64 FX-57 (2.8 GHz)
Материнская плата: ASUS A8N-SLI Premium
Оперативная память: 2 x 512 МБ G.SKILL F1-4800DSU2-1GBFR, 2 x 512 МБ G.SKILL F1-4400DSU2-1GBFC
Видеокарта: 2x Gainward CoolFX/Ultra 3500 (GF 7800 GTX) @ SLI
Жесткий диск: Western Digital 1200JB + LaCie d2 Extreme 250 GB
Блок питания: Sweex Gold Series 650W
Система охлаждения: ECT Prometeia Mach II GT



Разгон

Современные модули памяти, особенно оверклокерские модели, целесообразно проверять только в двухканальном режиме - все нынешние платформы энтузиастского класса используют именно двухканальный доступ к памяти. В таком режиме несколько снижается разгонный потенциал, поэтому владельцы Athlon 64 для Socket 754 (а также любители Dothan'ов и пользователи со старыми платформами типа Intel 845PE/848Р) смело могут накидывать минимум 10 МГц к указанным цифрам, особенно при расслабленных таймингах.

В отличие от видеокарт, модули оперативной памяти одного типа, как правило, сравнительно слабо различаются по оверклокерскому потенциалу, поэтому полученные результаты адекватно демонстрируют уровень разгоняемости модулей.

Тестирование проводится в четырех разных режимах: с минимальными таймингами (2-5-2-2-1Т), средними (2-6-3-3-1Т), максимально эффективными (2,5-8-3-3-1Т) и штатными (2,5-8-4-4-2Т). Каждый тест проводится при напряжении питания 3.0 В (предел для возможностей используемой материнской платы без внесения аппаратных модификаций).

Все performance-related установки BIOS установлены в наиболее производительные значения.

Вначале посмотрим содержимое микросхем SPD у обоих наборов.

Оба комплекта имеют грамотно прописанные параметры: отсутствие сверхнизких таймингов на частоте DDR400 гарантирует совместимость с максимальным количеством материнских плат (иногда с низколатентными модулями, у которых изначально прошиты значения вроде 2-5-2-2, возникают проблемы). Второй столбик на скриншоте - параметры работы в режиме DDR566 (т.е. PC4400), прописанные на исключительно щадящем уровне. Удивило, что в SPD у F1-4800DSU2-1GBFR также прошиты именно значения от PC4400, включая указываемый тип модуля. Впрочем, я сталкивался и с более "изобретательными" SPD, а на работоспособность комплекта в реальных условиях это никак не повлияло. А перестраховка со штатными таймингами, опять таки, может позитивно повлиять на стабильность работы в некоторых случаях.

Обратите внимание на параметр CAS Latency 2.5, указанный и в спецификациях. Дело в том, что чипы Samsung TCCD очень не любят CAS 3! Установка этой характеристики на указанное значение в теории увеличила бы разгон еще больше, за счет некоторого падения скорости при одинаковых частотах по сравнению с CAS 2.5. Однако, эти размышления остаются лишь теорией: TCCD в этом случае совершенно нетипично _теряет_ в разгоне, причем иногда очень значительно...

Начнем проверку со старшей модели.

Заявленные DDR600 - это уже очень серьезная частота, крайне редко покоримая DDR-модулями без экстремальных мер. Тем не менее, с указанными в спецификациях таймингами комплект F1-4800DSU2-1GBFR безо всяких проблем на этой частоте заработал. Напряжение при этом составило 2.7В, то есть минимальное по спецификациям (2.7-2.9В). Уже впечатляет! После этого мы с энтузиазмом принялись "выжимать все соки" из топового продукта G.SKILL.

Дальнейшее исследование (уже при напряжении 3.0В) показало такие результаты:

Как показало наше тестирование, эти модули легко достигают частоты DDR650 (!), или несуществующего стандарта PC5200, при скромном напряжении 3.0В и таймингах 2.5-8-4-4-2Т. Даже для моделей на базе чипов Samsung TCCD это выдающийся результат!

Кроме того, при установке задержек на минимальный уровень 2-5-2-2-1Т, работоспособность сохранялась до частоты DDR450. Такой результат немного уступает показателям классических Winbond BH-5 - в среднем DDR466 и выше в аналогичных условиях. Однако, культовым BH-5 (напомню, давным-давно снятым с производства и недоступным на рынке) и не снилась подобная гибкость конфигурирования подсистемы памяти, которую обеспечивают Samsung TCCD...

Имея столь выдающуюся по своим характеристикам память, мы не могли отказаться от идеи более экстремального разгона данного комплекта. Для этого был сделан простой вольтмод Vddr, поднявший напряжение на планках памяти до уровня цепи 3.3 В.

Как видите, на минимальных таймингах поведение комплекта от G.SKILL действительно напоминает BH-5, средний разгон которых при напряжении 3.3В и указанных таймингах составляет 240-250 МГц. Однако, наиболее интересная часть это результаты в режиме 2,5-8-3-3-1T. Вообще-то, данная модель материнской платы известна своей нелюбовью к параметру 1Т на частотах свыше 275 МГц HTT. Но, кажется, для G.SKILL F1-4800DSU2-1GBFR было сделано исключение - при повышении напряжения мы добились стабильной работы модулей на частоте DDR610 при 1T Command rate. Кроме того, установка таймингов 2,5-8-4-4 (также при CR=1T) позволила еще на 5 МГц поднять частоту разоты памяти, до 310 (DDR620) МГц. А вот максимальный разгон с CR=2T явно лимитируется потенциалом нашего экземпляра ASUS A8N-SLI Premium - пройти тест выше 333 HTT (и DDR666, соответственно) оказалось невозможным.

Вдоволь наигравшись с чемпионской памятью, переходим ко второму комплекту, G.SKILL F1-4400DSU2-1GBFC стандарта DDR566.

"Обязательная программа" в виде работы на штатных частотах с указанными в спецификациях таймингами и напряжением 2.7В отработана на "отлично", DDR566 2.5-8-4-4-2T работают без проблем.

Дальнейшее тестирование при 3.0В (проверка с вольтмодом не проводилась) выявило следующие предельные частоты стабильной работы:

Это гораздо меньше, чем у G.SKILL F1-4800DSU2-1GBFR и, в отличие от "чемпионского" топового продукта, достаточно типично для современных IC от Samsung. Но и цена на комплекты заметно различается, делая G.SKILL F1-4400DSU2-1GBFC значительно более доступным продуктом.

Производительность

Платформа Athlon 64 очень чувствительна к латентности оперативной памяти: интегрированный в процессор контроллер не создает "бутылочного горлышка", что приводит к резкому росту скорости работы системы в целом при снижении таймингов. В среднем, в режиме DDR400 разница в реальных приложениях между 2-5-2-2 и 3-8-4-4 составляет около 20%, а в некоторых бенчмарках она еще выше.

Неудивительно, что мысль "для Athlon 64 оптимальны модули с минимальными таймингами" весьма живуча и достаточно оправдана во многих ситуациях. Однако, в данном случае у нас далеко не типичный случай: мало кто из конкурентов G.SKILL на рынке может похвастаться столь впечатляющими частотными характеристиками для DDR-памяти. Поэтому, мы провели небольшое тестирование скорости работы подсистемы памяти, использовав комплект G.SKILL F1-4800DSU2-1GBFR в его штатных и предельных режимах (указанные выше частоты при напряжении Vddr 3.0В и 3.3В). С учетом некоторого колебания результатов, приводятся показатели, округленные до 50 КБ/с.

Результаты оказались не совсем ожидаемыми. Действительно, низкие задержки при DDR450 "вытягивают" производительность подсистемы памяти на уровень, почти аналогичный результату DDR650 с "расслабленными" таймингами... Зато DDR400 в "спортивном" режиме заметно проиграл штатному DDR600. Но это все достаточно предсказуемо и не столь удивительно. А теперь посмотрите на результат 2,5-8-3-3-1Т @ DDR600 - потрясающе, впервые в моей практике результат Sandra Memory Benchmark практически достиг черты 9000 КB/s!

Выдающийся показатель обеспечил один-единственный параметр в BIOS: DRAM Command Rate, установленный в значение 1T (вместо штатного для DDR600 2Т). Увы, в таком случае с напряжением 3.0В красивая цифра DDR600 недостижима (для этого потребуется поднять напряжение еще на 0.3В), но в целом по performance boost влияние DRAM Command Rate = 1Т можно сравнить с впрыском нитрооксида в двигатель автомобиля :)

Вердикт

Изучение топовых продуктов от G.SKILL подтвердило, что имидж "любимцев оверклокеров" завоеван этой компанией не зря.

G.SKILL F1-4800DSU2-1GBFR потрясли нас не только способностью стабильно работать на частоте DDR650 без применения экстремальных средств, но и возможностью работать на частоте, близкой к DDR600, с таймингами 2.5-8-3-3-1Т даже без модификаций материнской платы. Ну и конечно же, все остальные плюсы TCCD-based модулей - в наличии, включая способность заменить BH-5 при минимальных таймингах.

Плюсы:

• DDR650 при Vddr = 3.0V
• DDR600 при CR = 1T и Vddr = 3.3V
• выдающиеся оверклокерские способности;
• гибкость настройки;
• чипы Samsung TCCD;
• адекватная цена

Минусы:

• сравнительная редкость на рынке

Распространенность модулей G.SKILL заметно ниже, чем у ведущих игроков на рынке, таких как Corsair или Kingston, но если вы сможете найти такой комплект в продаже - берите, не задумываясь! А мы же отмечаем этот продукт наградой ModLabs.net Certified Hardcore.

Младшая модель G.SKILL F1-4400DSU2-1GBFС волшебными свойствами вышеупомянутого продукта не обладает. Зато ее цена заметно ниже.

Плюсы:

• сравнительно недорогой комплект DDR566;
• наличие теплорассеивателей;
• невысокая цена

Минусы:

• сравнительная редкость на рынке

В целом, поведение модулей вполне адекватно и продукт заслуживает внимание более экономных энтузиастов, ищущих качественную память для системы среднего уровня.

Благодарим компанию G.SKILL за предоставленные наборы оперативной памяти G.SKILL F1-4800DSU2-1GBFR и G.SKILL F1-4400DSU2-1GBFC.
