Введение

Последняя тенденция на рынке оверклокерской памяти, сменившая дикую гонку максимальных частот - возращение модулей DDR400 с минимальными задержками (2-5-2-2). Легендарные чипы Winbond BH-5 не производятся уже более года, примерно в мае 2004 года были исчерпаны последние неприкосновенные запасы этих микросхем на складах OCZ и Mushkin, и предложения модулей на их основе давным-давно изчезли из прайс-листов дистрибьюторов. Все уважающие себя энтузиасты запаслись парочкой раритетных планок (лично я со своими Kingston HyperX PC3500 не расстаюсь два года), а кое-кто на Западе даже успел в последние недели прод ж скупить приличное количество BH-5-based памяти и перепродать их затем втридорога с eBay...

Но "свято место пусто не бывает", как гласит народная поговорка - во второй половине 2004 года получили распространение оверклокерские модули памяти на чипах Samsung TCCD. Их уникальной особенностью стала многофункциональность - промаркированные как DDR400 с штатными таймингами 2-5-2-2, модули на этих чипах вполне способны работать на частотах DDR500 и выше при повышении задержек.

В ожидании прибытия наших сэмплов самого навороченного предложения на сегодняшнем рынке оперативной памяти - G.SKILL DDR600 2,5-8-4-4, мы исследуем поведение менее экстремальных и значительно более доступных (как по цене, так и по объемам продаж) модулей на чипах TCCD - GeiL Ultra-X PC3200 1Gb Dual Channel kit.

Продукция компании GeiL далеко не первый раз попадает на страницы ModLabs.net: мы исследовали и различные модули памяти (наборы Golden Dragon PC4000, Ultra PC4000 и PC4200 в тесте модулей типа DDR500; комплекты PC3200 и Ultra PC3500 в отдельном обзоре), и раритетную видеокарту на базе Radeon 9800 Pro от этого производителя. GeiL ни разу нас не разочаровали, предлагая продукты высокого качества, с конкурентоспособной ценой и оригинальными отличительными чертами.

Спецификации

Тип: 184pin, Non-ECC, Unbuffered DDR DIMM
Объем: 1 Гб (2 модуля по 512 Мб)
Стандарт: PC3200 (DDR400)
Тайминги: 2-5-2-2
Чипы: GeIL Ultra-X TSOP 32x8 DDR Chips
Плата: 6 Layers Ultra Low Noises Shielded PCB with Gold 30u" Plating
Теплораспределители: медные, никелированные с датчиком температуры
Гарантия: пожизненная

Упаковка и комплектация

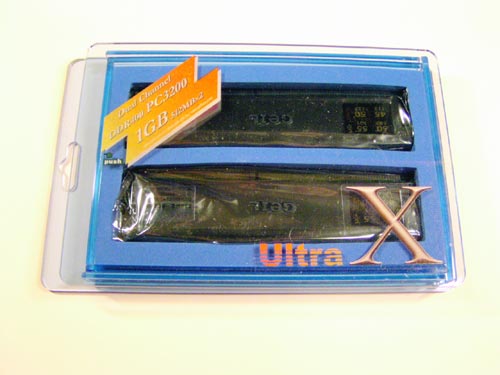

Продукты "элитных" серий GeiL поставляются в характерной фирменной упаковке: акриловая коробка с поролоновой прокладкой внутри.

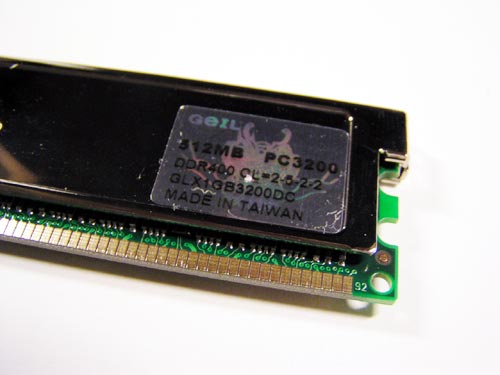

Принадлежность к серии Ultra-X и точный тип модулей прямо указаны на больших цветных наклейках. Сами модули дополнительно запечатаны в антистатические пакеты, что вместе со стойкой к повреждениям коробке и мягкими поролоновыми прокладками гарантирует максим льную защиту от всех невзгод транспортировки с завода на Тайване аж до вашего ПК.

Осмотр

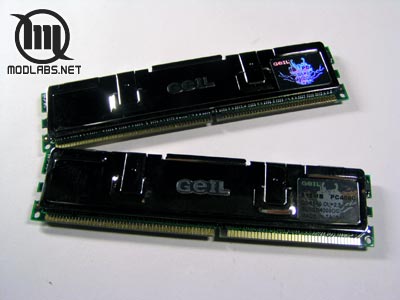

Как мы уже отмечали в предыдущем обзоре памяти GeiL, в прошлом году производитель перешел на новый вид теплорассеивателей, отличающихся от типичной конструкции. Медные никелированные (поверхность идеально зеркальная) пластины с солидными фирменными логотипами GeiL по центру теперь очень непросто снять с модулей. Более того, могу сказать что сделать это вообще без внешних повреждений теплорассеивателя практически невозможно, не говоря уже о очень крепком термоинтерфейсе... В итоге, снять радиаторы и осмотреть сами модули мне не удалось. Впрочем, я и так знаю, что там можно было бы увидеть, благодаря цитате с официального сайта:
"Hand Picked 5ns GeIL Chips.
...
GeIL Ultra-X TSOP 32x8 DDR Chips"
Как известно, GeiL является одним из очень немногих производителей именно чипов памяти, которые не идут на продажу, а изготавливаются только для использования в собственных модулях компании. Самым ярким подтверждением этого факта есть существование модулей серии Golden Dragon с уникальными бескорпусными чипами. Разумеется, чипы промаркированы как GeiL (и судя по официальной информации - 5 нс, т.е. типичные DDR400). Тем не менее, ничто не мешает GeiL перемаркировать любые другие чипы (так, в частности, регулярно поступают OCZ Technology и Kingston, не имеющие собственного производства). В других ситуациях я не стал бы подвергать сомнению подлинность GeiL'овского происхождения чипов, но в данном случае позволю себе усомниться ;) Более того, со всей ответственностью утверждаю, что GeiL Ultra-X PC3200 построены именно на базе Samsung TCCD и хуже они от этого не становятся.

Второй важный компонент модуля памяти - это PCB, сиречь печатная плата. Как сказано в спецификациях, это шестислойная экранированная плата с сверхнизким шумом и позолоченными контактами. Но это как раз не важно с точки зрения характеристик. Для современных DDR-модулей существует два базовых дизайна платы - референсная схема JEDEC и альтернатиный вариант под названием BrainPower (производители модулей любят добавлять свою маркировку и т.п., но базовую схему в подавляющем большинстве случаев не трогают) Последний имеет несколько разновидностей, что в данном случае неважно;). А важно знать, что по данным могущественной науки "статистика", модули на дизайне BrainPower имеют несколько больший потенциал разгона. Так вот, GeiL использует именно альтернативный вариант печатной платы, что не может не радовать. Факт наличия такой PCB установлен путем изучения видимых частей платы без снятия теплорассеивателей - BrainPower отличается расположением элементов и прочими особенностями.

Содержимое микросхемы SPD таково: штатная частота работы модулей 200 МГц (DDR400), тайминги 2-5-2-2. Весьма похвально! Кстати, во времена BH-5 никто не рисковал выставлять минимальные задержки в качестве штатных, а вот на Samsung TCCD это норма жизни. Из официальной информации также известно о традиционной оптимизации кода для работы в двухканальном режиме.

С наиболее важными моментами разобрались (вернее, с учетом несъемных радиаторов, с трудом разобрались;)), теперь перейдем к мелочам.

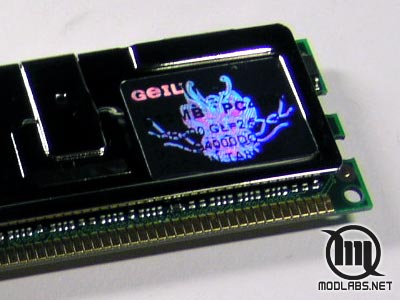

Справа от логотипа GeiL на радиаторе каждого модуля размещена голографическая наклейка с символом компании - драконом и, что гораздо важнее, подробной информацией (впрочем, нам уже известной): тип модуля, объем, тайминги, принадлежность к определенному Dual Channel-набору и страна-изготовитель.

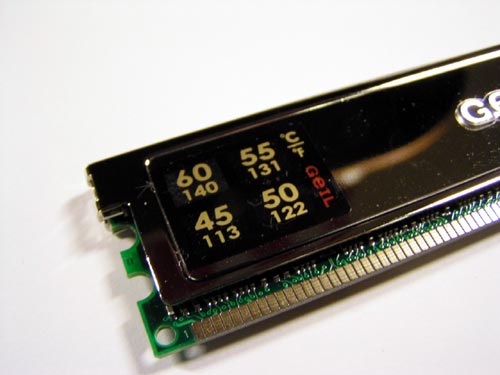

А слева от логотипа расположена специальная наклейка-термометр: по достижении радиатором указанной температуры один из четырех квадратов меняет цвет. Функциональность минимальная, но все равно гораздо точнее обычной проверки "на ощупь". Такой гетто-термометр стоит копейки, но добавляет привлекательности модулям в глазах оверклокеров.

Тестовая система

Процессор: Intel Pentium 4 Extreme Edition 3,2 GHz
Материнская плата: ASUS P4C800-E Deluxe
Оперативная память: 2 x 512 МБ GeiL Ultra-X PC3200
Видеокарта: reference ATI Radeon X800 XT Platinum Edition
Жесткий диск: Western Digital 800BB
Блок питания: Antec TrueControl 550W
Система охлаждения: nVENTIV Mach II GT

Тестирование

Современные модули памяти, особенно оверклокерские модели, целесообразно проверять только в двухканальном режиме - все нынешние платформы энтузиастского класса используют именно двухканальный доступ к памяти. В таком режиме снижается разгонный потенциал, поэтому владельцы Athlon 64 для Socket 754 (а также любители Dothan'ов и пользователи со старыми платформами типа Intel 845PE) смело могут накидывать минимум 10 МГц к указанным цифрам, особенно при расслабленных таймингах.

В отличие от видеокарт, модули оперативной памяти одного типа, как правило, сравнительно слабо различаются по оверклокерскому потенциалу, поэтому полученные результаты адекватно демонстрируют уровень разгоняемости модулей.

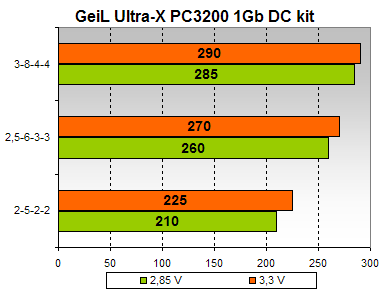

Тестирование проводится в шести разных режимах: с минимальными таймингами (2-5-2-2, они же рекомендуемые для режима DDR400), средними (2,5-6-3-3) и максимальными (3-8-4-4). Каждый тест повторяется дважды, с напряжением питания 2,85 В (на большинстве материнских плат - предельное без внесения изменений в конструкцию) и 3,3 В (полученное путем вольтмоддинга). Напоминаю, что в последнем случае вы выходите за рамки гарантированной работоспособности модулей. Впрочем, кому я это рассказываю...

Действительно, как и обещано по спецификациям, модули вполне работают как DDR400 с минимальными задержками и даже позволяют немного себя разгонять. С повышением напряжения потенциал растет, хотя и меньше, чем у старых добрых BH-5 (нормой для BH-5 при 3,3 В являются 240-250 МГц).
А вот с повышением таймингов проявляется та самая интересная особенность чипов Samsung TCCD. Как известно, обычно модули могут работать либо с низкими таймингами, либо на высокой частоте - большинство модулей типа DDR500 3-8-4-4 не представляют из себя ничего особенного на частотах ниже своих штатных, отказываясь стартовать на низких таймингах при любой частоте и напряжении. В то же время BH-5 при отличных таймингах неспособны к росту частоты с их повышением, а на CAS=3 вообще не проходят процедуру POST. Инженерам Samsung удалось побороть нездоровую тенденцию - TCCD легко достигают частот DDR500 и выше со средними таймингами 2,5-6-3-3. А вот рост напряжения не оказывает столь уж большого влияния на максимальную частоту, всего +10 МГц при 0,45 В разницы. Дальнейший рост таймингов позволяет поднять частоту еще выше (до 285 МГц), однако напряжение 3,3 В дало минимальный прирост. Система проходила POST на частоте DDR600, но работать стабильно отказалась.

Впрочем, мы смеем надеяться что это недостаток сэмпла - наш набор имеет достаточно раннюю дату выпуска. Позже Samsung смена ревизию чипов TCCD, что по многочисленным свидетельствам оверклокеров увеличило эффективность разгона при высоком напряжении. Подтвердить или опровергнуть этот факт мы сможем в следующем обзоре модулей памяти на базе этих чипов.

Вердикт

После исчезновения с рынка модулей на основе Winbond BH-5 многие утверждали, что адекватной замены в ближайшее время не предвидится. Частично они были правы - Samsung TCCD неспособны работать при минимальных задержках на столь высоких частотах, как это позволяли BH-5. Однако, с появлением новых чипов рынок приобрел нечто новое: модули с гарантированной работой на частоте DDR400 при таймингах 2-5-2-2, которые одновременно с повышенными таймингами неплохо заменяют традиционные DDR500-комплекты. Такая гибкость придется по душе любителям экспериментов, которые ищут идеальный баланс производительности между частотой и таймингами.

Что касается собственно модулей GeiL Ultra-X PC3200 1Gb Dual Channel kit, то я не вижу каких-либо причин для жалоб. Возможно, при наличии на рынке BH-5, я бы менее высоко оценил показатели GeiL, но в существующих условиях эти модули являются одними из лучших, которые можно реально приобрести. ModLabs.net рекомендует!

Плюсы:

• Высокий потенциал разгона
• Гибкость конфигурации таймингов и частот
• Стильные фирменные теплорассеиватели
• Наклейка-термометр
• Отличная упаковка
• Разумная цена
• Сравнительно широкая распространенность

Минусы:

• Вялая реакция на рост напряжения
• Несъемные теплорассеиватели
• Мониторинг температуры малоинформативен

Набор оперативной памяти GeiL Ultra-X PC3200 1Gb Dual Channel kit предоставлен для тестирования компанией Eletek.

Введение

Этот обзор стал для нас несколько экспериментальным. Впервые за очень долгое время мы пишем не о продуктах, относящихся к однозначному hi-end-сегменту, а о более "приземленных" моделях.

В феврале компания GeiL анонсировала несколько новинок в ассортименте модулей памяти. Сэмплы очень оперативно добрались в Украину благодаря дистрибьютору GeiL, компании Eletek, и сегодня мы представляем вашему вниманию обзор набора GeiL Value Dual Channel PC3200 512MB kit и представителя обновленной серии Ultra - набор GeiL Ultra Platinum PC3200 512MB Dual Channel kit.

Официально новинки анонсированы 18 марта на выставке CeBIT'04 в Ганновере (Германия). Мы также ожидаем прихода сэмплов новой топовой модели от GeiL - Ultra Platinum PC4400. Модули будут отличаться от остальных наборов серии Ultra Platinum лишь более высокой штатной тактовой частотой - 275(DDR550) МГц и заменят на посту лидера модельного ряда заслуженные GeiL Ultra Platinum PC4200. Напомню, что в прошлом году GeiL первыми в мире представили модули со штатной частотой свыше 250(DDR500)МГц и это были именно DDR533 серии Ultra Platinum. Последняя новинка GeiL до выхода чипсетов серии Intel 915/925 интерестна лишь как "вещь в себе" - на CeBIT были представлены модули DDR2 с тактовой частотой 266(533)МГц и 333(667)МГц, вот только тестировать их пока не на чем за неимением соответствующих материнских плат:).

GeiL Value Dual Channel PC3200 512MB

С самого появления на нашем рынке продукция GeiL отличается разумными ценами. Естественно, что топовые модели Ultra Platinum стоят дороже обычных модулей, однако даже их стоимость составляет достаточно разумную сумму. Но, на мой взгляд, самым большим плюсом ценовой политики GeiL является отношение к бюджетному сегменту. В отличие от других производителей, GeiL стараются предложить массовому потребителю оригинальный товар за те же деньги. Так, модуль GeiL Golden Dragon Value PC3200 256MB с розничной ценой в Киеве ровно $50 внешне аналогичен "настоящим" Golden Dragon: чипы в бескорпусной упаковке WLCSP, прозрачный защитный кожух против сколов, нестандартный дизайн платы и светодиодный индикатор питания в виде "глаза дракона". В серии Value есть также память PC3200 с теплорассеивателями, правда анодированными алюминиевыми, вместо медных на серии Ultra Platinum.

И вот, очередной шаг навстречу экономным пользователям - первый в мире "бюджетный" набор памяти для двухканальных систем.

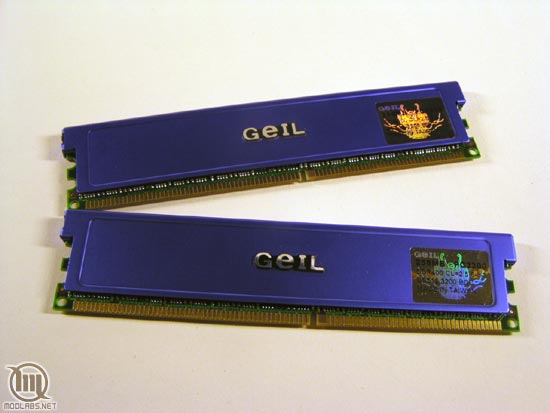

Наборы GeiL Value Dual Channel PC3200 существуют в двух вариантах, объемом 512Мб (два модуля по 256Мб) и 1Гб (соответственно, 2 модуля по 512Мб). К нам на тестирование пришел первый, с меньшим объемом.

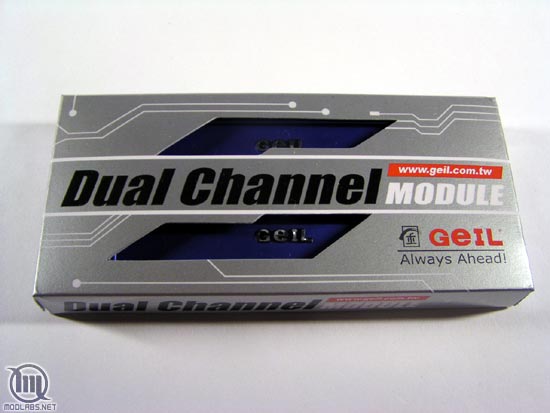

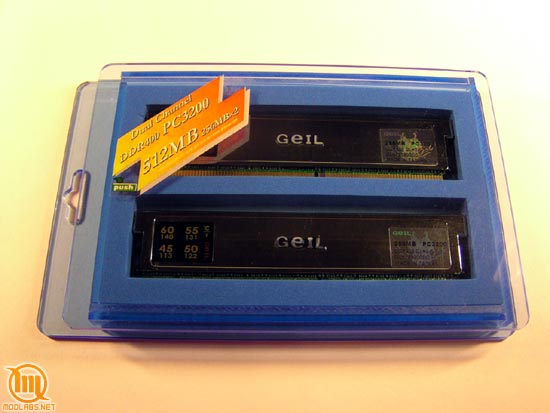

С этим набором GeiL использовали новый для себя вид упаковки. Ранее все бюджетные (т.е. серии Value) модули поставлялись в ОЕМ-виде без упаковки вообще, а модули серий Ultra и Ultra Platinum - в акриловых прозрачных коробках. Последний вариант явно накидывал некоторую сумму к итоговой стоимости продукта, поэтому для Value Dual Channel используется компромиссное решение. Цветная коробка с привлекательным дизайном изготовлена из картона, а внутри в поролоновой упаковке находятся два модуля РС3200. В картонной коробке прорезаны отверстия, через которые видны сами модули.

Стандартные тайминги очень консервативны: 2.5-7-4-4. Производитель определенно перестраховался, вероятно, гарантируя таким образом работу модулей на бюджетных платформах или в тяжелых условиях, вроде низкого напряжения Vdimm.

Под радиатором скрываются 5нс чипы GeiL, устанавливаемые без предварительного отбора.
Напомню, что GeiL является одним из немногих производителей, которые изготавливают модули исключительно из комплектующих своего производства - и РСВ, и чипы изготовляются на собственных заводах компании. Это позволяет GeiL быть независимым от поставщиков и выпускать продукты с теми характеристиками, которые соответствуют собственным требованиям GeiL.

GeiL Ultra Platinum PC3200 512MB Dual Channel kit

Вместе с выпуском новых модулей, как в бюджетном сегменте (GeiL Value Dual Channel PC3200) и хай-энд (наборы PC4400), GeiL внесли изменения в свою "престижную" серию Ultra Platinum. В качестве представителя обновленной линейки к нам на тестирование пришел самый младший набор со штатным рейтингом PC3200, то есть DDR400. Тем не менее, так как изменения не коснулись внутренней структуры модулей, по любому набору из серии можно составить впечатление о внесенных модификациях.

Внешне все по-прежнему: упаковка изготовлена из прозрачного акрила, открывается путем сдвига верхней части вбок. Модули памяти уложены в поролоновую прокладку и дополнительно упакованы в антистатические пакеты. Наклейка на коробке указывает объем и тип модулей. В комплекте прилагается уникальный (для комплектации оперативной памяти) бонус - шприц золотистой термопасты GeiL с 5% содержанием меди.

Фактически, оба нововведения касаются системы охлаждения. Первое чисто эстетическое: GeiL отказались от использования стандартных теплорассеивателей, теперь на их модули устанавливаются медные (это отличительная черта серии Ultra Platinum) рассеиватели оригинальной конструкции. В отличие от стандартных радиаторов с двумя зажимами и ThermalTake'овских, используемых Corsair, и на новом дизайне отсутствуют какие-либо прижимные элементы. Учитывая то, что рассеиватели крепко приклеиваются к чипам термопроводящим материалом, особой нужды во внешнем прижиме действительно нет, зато с точки зрения дизайна модули стали выглядеть интереснее. В центре радиатора по-прежнему имеется выпуклая и очень "брэндово выглядящая" эмблема GeiL, а справа - голографическая наклейка с драконом-символом компании, на которой указаны основные характеристики модуля. В нашем случае это стандарт PC3200, объем 256MB на планку и штатные тайминги 2-6-3-3.

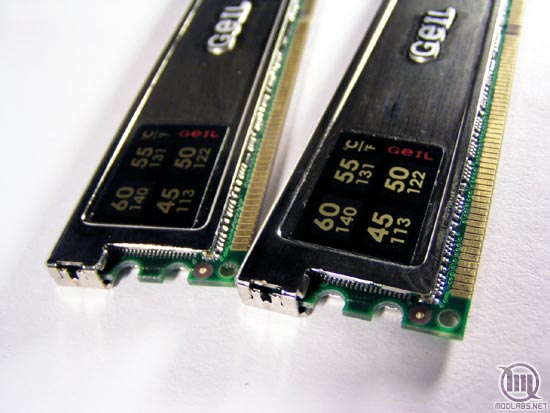

А вот с левой стороны от эмблемы появилась вторая наклейка, еще одно изобретение GeiL. Как известно, современные модули памяти могут весьма ощутимо нагреваться, собственно именно по этой причине лучшие модели оборудуются радиаторами. Особенно это касается высокочастотных моделей (DDR500 и выше), или модулей, работающих на повышенных напряжениях. Единственным способом мониторинга температуры модулей до появления термосенсоров от GeiL был тактильный контакт, в народе именуемый "пальцами потрогать":). А GeiL предложили очень простое, дешевое и достаточно эффективное решение проблемы. Помните наклейки на чашки, на которых части изображения проявляются при определенной температуре? Именно этот принцип положен в основу нововведения GeiL. На наклейке на черном фоне напечатаны четыре значения температуры: 55С, 60С, 65С и 70С. При достижении температуры в 55С вокруг этой надписи проявляется цветной квадрат.

Если температура поднялась на 5 градусов выше - квадрат появится вокруг второго значения, 60С, и так далее. Конечно, такой метод очень далек от идеала точного определения температуры (а нужна ли бОльшая точность в данном случае?), а для считывания показаний нужно заглянуть внутрь системного блока... Но термосенсор на модулях серии Ultra Platinum является бесплатным бонусом - цены на память GeiL не изменились, просто в новых партиях вместо "старых" модулей будут поставляться новые, с новым дизайном радиатора и термосенсором. В таком случае не вижу необходимости в обсуждении плюсов и минусов решения GeiL: пользователи просто бесплатно получили еще одну приятную фишку. Какие могут быть минусы?

Модули Ultra Platinum PC3200 используют чипы собственного производства GeiL со временем выборки 5 нс. При этом чипы проходят специальный отбор, когда среди них ищутся наиболее удачные. Это - одно из отличий "платиновой" серии от обычной памяти GeiL. Отбор позволяет задекларировать в качестве стандартных достаточно низкие тайминги, а также дает надежду на хороший разгон.

Методика тестирования и тестовый стенд

Для модулей PC3200 наиболее важным показателем является соотношение минимальных таймингов и максимальной частоты работы, так как, в отличие от высокочастотных модулей, компенсировать высокой частотой тайминги 3-8-4-4 им не удается. Поэтому, мы тестировали модули на двух вариантах таймингов: минимально возможных в данном случае 2-5-2-3 (т.е. tRCD=3) и "средних" 2.5-6-3-3, являющихся достаточно обычным явлением в средней оверклокерской системе.

Вначале, проверялась работа модулей в практически стандартных условиях. Напряжение Vdimm устанавливалось на 2.85В, реальное значение колебалось в пределах 2.88-2.89В. Не смотря на то, что штатным для модулей является более низкое значение, вряд ли кого-нибудь заинтересует производительность "оверклокерских" модулей в стандартных условиях - все равно реально они будут использоваться при повышенном напряжении.

Затем напряжение Vdimm с помощью соответствующего вольтмода поднималось до максимально возможных 3.2В, при этом реальные значения (благодаря БП с регулируемыми напряжениями) составляли 3.25-3.31В. Целью этой части тестирования была демонстрация максимально достижимых частот при "умеренно-экстремальном" разгоне.

• Процессор: Intel Pentium 4 Extreme Edition 3.20GHz
• Материнская плата: ASUS P4C800-E Deluxe
• Видеокарта: Sapphire Atlantis Radeon 9800XT 256Mb
• Жесткий диск: Western Digital 800BB
• Блок питания: Antec TrueControl 550W

Все остальные компоненты системы на итоги не влияют.

Тестирование и итоги

Как видно по диаграммам, мы не зря назвали штатные тайминги бюджетного набора консервативными. Оказалось, что они вполне способны на стандартной частоте удержать даже 2-5-2-3. Увы, разгон с такими установками почти невозможен - только с повышенным до 3.3В напряжением Value Dual Channel "дотягивают" до 208 МГц. Что касается более расслабленных 2.5-6-3-3, то результаты также скромнее большинства "оверклокерских" модулей - 210МГц и 222МГц при 2.85В и 3.3В, соответственно. Однако, приняв во внимание бюджетную направленность серии Value, обвинять их в низких показателях нельзя - набор призван конкурировать за место в недорогих, но достаточно производительных компьютерах с "обычной" памятью от других производителей.



При розничной цене 110 долларов за две планки по 256МБ эта задача GeiL Value Dual Channel 512MB kit вполне по плечу.

Плюсы:

• Низкая цена
• Первый недорогой двухканальный набор

Минусы:

• Слабый разгонный потенциал

Модули PC3200 являются младшими в серии Ultra Platinum. Для энтузиастов лучшим выбором окажутся чуть более дорогие PC3500 с 4.5 нс чипами и более высоким разгоном или PC4200/4400 с выдающимися частотными показателями, однако даже PC3200 показывает достойные результаты тестирования. 210МГц при минимальных таймингах 2-5-2-3 это стандартный показатель для почти любых модулей DDR400/433/466 (конечно, кроме основанных на Winbond BH-5:)). С повышенными таймингами частота 225МГц на напряжении 2.85В и на 10МГц выше - при 3.3В, является также "среднестатистической". Но и здесь ценовой фактор играет свою роль - продукция GeiL ощутимо дешевле Corsair, Mushkin, OCZ Technology сотоварищи. Реальная доступность (по крайней мере, в Украине) всей линейки GeiL - еще одна положительная черта этих модулей.

Плюсы:

• Разумная цена
• Оригинальные термосенсоры
• Ручной отбор чипов
• Медные теплорассеиватели
• Термопаста в комплекте

Минусы:

• Учитывая позиционирование, не выявлено.

Продукты предоставлены компанией Eletek.

Введение

Вся "навороченная" память разделяется на две принципиальных категории - ту, что обеспечивает относительно низкие тайминги при невысокой максимальной частоте (до 233МГц - DDR466) и ту, которая позволяет работать на частотах 250 (DDR500) и выше, при этом жертвуя таймингами. Оба подхода, если не искать специально исключения из правил, примерно равноценны, обеспечивая схожую производительность в равных условиях.
К существованию памяти с индексом DDR500 и выше наш рынок еще не привык. Тем не менее, количество предложений "быстрой" памяти уже достаточно велико, чтобы провести сравнительное тестирование. Мы смогли собрать модули от шести производителей: Corsair, GeiL, Hynix (original), Kingston, Transcend и Simpletech.

Методика тестирования

Теоретические основы разгона памяти вы можете узнать, прочитав недавно опубликованную статью "Разгон памяти - теоретический материал". Поэтому останавливаться на этом вопросе мы не будем.

Сегодня же на повестке дня стоит задача поиска самых разгоняемых модулей, именно по максимальной достижимой частоте. Специфика планок типа DDR500 состоит в том, что они физически неспособны держать низкие тайминги на своих частотах, независимо от подаваемого напряжения. Минимальные тайминги, на которых возможна работа при 2.9В в режиме DDR500 для большинства протестированных модулей - 2.5-6-3-4. И даже при подаче 3.4В на волшебных 2-5-2-2 не заработает ни одна планка, как ни старайся. А между 2.5-6-3-4 и стандартными для памяти DDR500 3-8-4-4 не столь большая разница в скорости и ее компенсирует более высокая частота работы. Поэтому, по крайней мере для процессоров Intel и 32-битных моделей Athlon, ценнее иметь память, которая способна работать как DDR566 при 3-8-4-4, чем держащую 2.5-6-3-4, но на DDR533 (это не предположение, а реальная картина, подтверждаемая результатами тестов - более подробная информация будет дана в готовящемся к публикации исследовании производительности в зависимости от сочетания "тактовая частота/тайминги").
Исходя из этого, тестирование заключается в поиске максимальной частоты работы памяти в синхронном с FSB режиме (1:1).

Что касается более низких таймингов - ВСЕ протестированные модули способны работать на частоте DDR500 (DDR533 для GeiL PC4200 и SimpleTech PC4000) на таймингах 2.5-6-3-4. Мы убедились в том, что производители очень консервативны в выборе штатных параметров для своих планок, и на этом наше исследование работы модулей на таймингах, отличных от 3-8-4-4 было закончено по причине отсутствия особой необходимости.

Инструмент поиска: наиболее привередливый из доступных тест, нагружающий оперативную память - Lobby High Detail (Game 3) из пакета 3DMark 2001 SE b. 330. Указана максимальная частота прохождения этого теста с точностью до мегагерца. Ориентировочно, для работы, к примеру, SiSoft Sandra Memory Benchmark частоту можно поднять в среднем на 2МГц, но полностью стабильным такой режим назвать нельзя.

Тестирование проводилось только в двухканальном режиме. Таким образом, с одной стороны мы несколько уменьшаем фактор случайности (в виде сверхудачного или наоборот, неразгонябельного модуля), а с другой - автоматически проверяем модули на максимальную совместимость в наиболее актуальном на сегодня режиме работы. Тем более, что большинство модулей поступили к нам в сдвоенных упаковках, изначально ориентированных именно на двухканальные системы. Для владельцев (нынешних и потенциальных) Athlon 64 хочу отметить, что максимальные частоты на такой системе всегда будут выше по причине одноканальности контроллера.
К сожалению, решение о тестировании в двухканальном режиме несколько сократило круг участников. Модуль A-Data Vitesta DDR500 был в единственном экземпляре, поэтому мы не смогли провести его полноценное тестирование.

Внимание! Потенциал разгона может колебаться в зависимости от конкретного экземпляра. Однако, для оперативной памяти разброс значительно меньше, чем для видеокарт и процессоров, поэтому наша картина "расстановки сил на рынке DDR500" должна быть достаточно адекватной.

Кроме самого главного параметра - производительности, при оценке продуктов мы обращали внимание на два дополнительных: внешний вид модулей и комплект поставки.

Примечание для любопытствующих. Подав на модули с чипами Winbond BH-5 хорошее напряжение (от 3.5В и выше), можно заставить их работать в двухканальном режиме на таймингах 2-5-2-2 при частотах 260-270МГц и даже выше. Это единственный способ совместить действительно низкие тайминги с высокой тактовой частотой. Если аналогичный эксперимент провести с памятью DDR500+, то можно достичь частот выше 300МГц в синхроне, но тайминги останутся "плохими". Однако, экстремальный разгон памяти выходит далеко за пределы этого материала, поэтому мы использовали лишь легкодоступные методы (в виде несложного мода Vdimm на материнских платах), чтобы поднять разгонный потенциал тестируемых модулей.

Тестовые системы

Для тестирования использовались два стенда. На первом проверялась работа в практически стандартных условиях. Напряжение Vdimm устанавливалось на 2.85В, реальное значение колебалось в пределах 2.88-2.89В. Для удобства многократной смены модулей использовалась короткая видеокарта, которая никоим образом не перекрывала защелки креплений оперативной памяти (этим объясняется столь странный для нас выбор).

• Процессор: Intel Pentium 4 3.20GHz
• Материнская плата: ASUS P4P800
• Видеокарта: GeXCube Radeon 9600XT Extreme 128Mb
• Жесткий диск: Western Digital 800BB
• Блок питания: Sirtec HighPower 420W

Второй стенд служил для проверки предельной производительности модулей. Напряжение Vdimm с помощью соответствующего вольтмода поднималось до максимально возможных 3.2В, при этом реальные значения (благодаря БП с регулируемыми напряжениями) составляли 3.25-3.31В. Целью этой части тестирования была демонстрация максимально достижимых частот при "умеренно-экстремальном" разгоне.

• Процессор: Intel Pentium 4 Extreme Edition 3.20GHz
• Материнская плата: ASUS P4C800-E Deluxe
• Видеокарта: Sapphire Atlantis Radeon 9800XT 256Mb
• Жесткий диск: Western Digital 800BB
• Блок питания: Antec TrueControl 550
• Система охлаждения: nVENTIV Mach II

Все остальные компоненты системы на итоговую производительность не влияют.

Corsair TwinX PC4000

К нам поступили два набора модулей, по 256Мб и 512Мб.

2x512Mb kit Corsair TwinX XMS4000
2x256Mb kit Corsair TwinX XMS4000

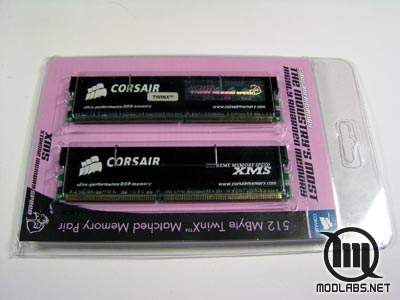

Вся современная память Corsair продается в прозрачной пластиковой упаковке. В ней запечатаны два подобранных модуля (напомню, именно Corsair с серией TwinX стали родоначальниками нынешней моды на наборы из двух модулей, проверенных на идеальную совместимость друг с другом). Кроме самих планок имеется цветная вкладка с наименованием модулей с одной стороны и списком наград и цитат из обзоров - с другой. Для наборов по 256Мб и 512Мб эти вкладки отличаются цветом основного фона. Если вкладку развернуть, то обнаруживается руководство по установке на пяти языках (русского нет).

На модули надеты черные алюминиевые распределители тепла с проволочными зажимами, ОЕМ ThermalTake. Этим Corsair сразу выделяется среди остальных брэндов, использующих унифицированные heat spreader'ы с зажимами-"прищепками". На теплорассеивателях нанесен логотип Corsair и серии XMS (Xtreme Memory Speed - в нее входит вся "заряженная" память от Corsair, включая TwinX и TwinX PRO). Голографическая наклейка содержит более подробную информацию о спецификациях модулей: стандартные тайминги 3-8-4-4 при режиме работы DDR500. Именно такие установки зашиты в SPD. О принадлежности планок к серии TwinX информирует дополнительная простенькая бумажная наклейка.

Под теплорассеивателями обнаруживаются чипы памяти, известные как "Hynix 43".

А теперь самое интерестное. Дело в том, что это не DDR500-чипы, по спецификациям производителя. "Hynix 43" это те самые Hynix DDR400, которые так полюбились нашему народу за прекрасный потенциал разгона (с таймингами типа 2.5-7-3-4 для них не проблема достижение частоты DDR500 и выше). Удивительно, что Corsair рискнули использовать эти чипы в своих модулях. С другой стороны, "легитимные" DDR500 с маркировкой Hynix D5 в разгоне ведут себя как минимум не лучше "сорок третьих", так что выбор достаточно оправдан, хоть и необычен.

Для обоих наборов максимальная частота работы модулей при таймингах 3-8-4-4 составила идеально одинаковую цифру - 268МГц, то есть DDR537. На "экстремальном" стенде с напряжением 3.3В оба набора TwinX дотянули до 280МГц (DDR560), и здесь проявив удивительное единодушие в своих показателях.

GeiL PC4000/PC4200 Ultra Platinum

От GeiL в тесте принимали участие два набора полгигабайтных модулей. Первый - DDR500, второй - DDR533. Хочу отметить, что до сих пор GeiL PC4200 это единственная доступная у нас память выше DDR500.

2x512Mb kit GeiL PC4000 Ultra Platinum
2x512Mb kit GeiL PC4200 Ultra Platinum

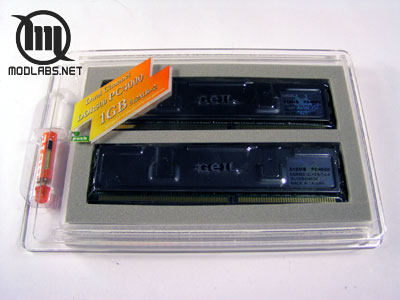

Упаковка изготовлена из прозрачного акрила, открывается путем сдвига верхней части вбок. Модули памяти дополнительно упакованы в антистатические пакеты. О сущности содержимого можно судить по наклейке на коробке, указывающей объем и тип модулей. В комплекте прилагается уникальный бонус - шприц золотистой (!) термопасты GeiL с 5% содержанием меди.

Система охлаждения, на первый взгляд, не отличается от других. Но взяв модуль в руки, становится понятна ошибка - радиаторы изготовлены из меди и никелированы, поэтому вес одного модуля серии Platinum в несколько раз превышает привычный. Покрытие радиаторов идеально зеркальное, вот только отпечатки пальцев на нем остаются. В центре радиатора находится очень "автомобильный" выпуклый логотип GeiL (защищенный дополнительной пленкой, которую рекомендуется снять;)). С обратной стороны - "технологическая" наклейка со штрих-кодом. Все характеристики модуля указаны на голографической наклейке с драконом. Кстати, DDR500 имеет стандартные тайминги 2.5-7-4-4, а не привычные уже 3-8-4-4.

Как известно, GeiL сами производят чипы памяти для своих модулей. В обоих наборах используются 3.5 нс чипы, но для DDR533 вручную отбираются лучшие экземпляры.

Именно этот факт объясняет повышенные частоты работы GeiL PC4200 при разгоне. А они оказались впечатляющими - 277МГц (DDR554) при напряжении 2.85В и 289МГц (DDR578) при 3.3В. Для PC4000 результаты на десяток мегагерц ниже (268МГц и 280МГц, соответственно).

Kingston HyperX KHX4000/256

От Kingston участвовали два модуля DDR500 в раздельных упаковках.

2x256Mb Kingston HyperX KHX4000/256

Упаковка стандартна для HyperX. Это маленький пластиковый бокс с прозрачной крышкой. Модуль закреплен с помощью специальных выступов в коробке. Под модулем обнаруживается весьма подробная инструкция по установке. Вся маркировка сообщается на цветной наклейке с логотипом компании и серии HyperX. Она наклеена таким образом, что раскрыть упаковку, не повредив товарному виду невозможно.

Вопрос охлаждения Kingston решили самым простым путем - традиционные алюминиевые радиаторы с металлическими зажимами. Сами радиаторы анодированы в голубой цвет, а о происхождении модулей напоминают цветные логотипы Kingston и HyperX. Кстати, по сравнению со старыми сериями HyperX (мои собственные KHX3500/256 были куплены в мае прошлого года) цвет heat spreader'ов стал ярче, а логотипы раньше наносились одним цветом - белым. Прогресс, однако. На модуле имеется наклейка с некоторой информацией про них, например указано стандартное напряжение - 2.6В.

Kingston использует для этих модулей чипы Hynix, что указано даже на упаковке.

Разгон оказался весьма посредственным. Предел стабильной работы на стандартных таймингах (3-8-4-4) - лишь 257МГц, то есть DDR514. С напряжением 3.3В способность проходить тесты сохраняется до 272МГц (DDR542). Возможно, такие результаты - демонстрация того, что не зря модули обычно продаются в парных комплектах для лучшей совместной работы. Впрочем, более вероятной причиной является низкий потенциал чипов Hynix D5, что подтверждается результатами тестирования оригинальных модулей Hynix.

Hynix PC4300U

Три набора из представленных в обзоре используют чипы от Hynix: Corsair, Kingston и Transcend. И вот, в дополнение к ним - собственно оригинальные планки Hynix DDR500, изготовляемые самим производителем чипов.

2x256Mb Hynix PC4300U-30440

Эти планки стали первым на рынке Украины предложением бюджетной DDR500. Цена лишь ненамного превышает цену обычных DDR400.
Это определило и внешний вид модулей. Никакой упаковки, обычная ОЕМ-поставка. О происхождении планок сообщается с помощью наклейки на чипах, традиционного для Hynix дизайна. Привычные тайминги, привычный вольтаж. Странный момент связан с маркировкой - по сложнообъяснимой причине Hynix решили промаркировать память DDR500 (PC4000), как PC4300 - несуществующий стандарт, примерно соответствующий DDR540.

Чипы, размещенные в количестве восьми штук на привычной зеленой PCB, несут маркировку D5, то есть обычные DDR500-чипы от Hynix.

Увы, ни о каких 270(540)МГц речи не идет. Как и Kingston HyperX KHX4000/256, модули на базе Hynix D5 достигли своего предела на 255(510)МГц при напряжении 2.9В. Более того, даже после перемещения на второй стенд с повышенным напряжением, DDR540 покорились продукту Hynix с очень большим трудом - 274(548)МГц оказались максимумом, на который способна "бюджетная" DDR500.

SimpleTech Nitro PC4000

Непривычный для рынка СНГ бренд SimpleTech - один из американских производителей памяти. Основным направлением для них являются флэш-карты и ридеры, но и оперативной памяти уделяется достаточное внимание. Их новая линейка Nitro включает в себя и DDR500, два набора которых мы получили на тестирование.

2x512Mb kit SimpleTech Nitro PC4000 SNX4000C3K/1Gb
2x256Mb kit SimpleTech Nitro PC4000 SNX4000C3K/512Mb

За стильность упаковки и продуманность общей идеологии Nitro получают высшие оценки - коробка выполнена в виде фигурного "чехла", который можно поставить в вертикальное положение. Под прозрачным пластиком находится яркая черно-желтая вкладка из твердой бумаги, вся в логотипах Nitro и значках биологической опасности. Текст на обороте, составленный по всем правилам хорошей рекламы, убеждает, для чего пользователю нужны именно такие модули. Ниже указаны подробные спецификации, но единственное, о чем не упомянули - тайминги. На внутренней стороне находится руководство по установке и информация о гарантийных обязательствах SimpleTech. Модули дополнительно запечатаны в прозрачные пластиковые боксы.

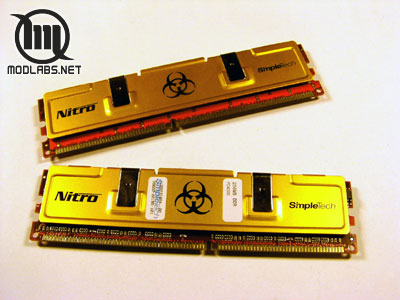

Внешний вид действительно радует глаз - оранжевые алюминиевые теплорассеиватели с эмблемой Biohazard в центре это именно то, как хочется, чтобы выглядела Самая Крутая Память. Ставя такой "наворот" в систему, подсознательно ожидаешь, что эффект будет впечатляющим. Еще раз спасибо маркетологам SimpleTech за положительные эмоции во время тестирования;)

Под радиаторами обнаруживаются чипы, промаркированные как SimpleTech. Естественно, что это перемаркировка, но что именно используют американцы для своих модулей, установить не удалось. Судя по результатам - что-то хорошее. Осмелюсь предположить, что там могут находиться чипы Infineon, давнего партнера SimpleTech, но это не более чем предположение. Сама PCB изготовлена из текстолита ярко-красного цвета, таким образом эффектно дополняя радиаторы.

Но, как бы хорошо не выглядели модули, а нас все равно интересует разгон. И тут тоже все в порядке. В стандартных условиях Nitro заработали на 272МГц (DDR544) для модулей по 256Мб и на 2 мегагерца ниже - полгигабайтовые планки. Очень хороший результат, превзойденный лишь GeiL DDR533 и аномальным Transcend. При повышении напряжения до 3.3В SimpleTech Nitro становится абсолютным лидером с результатом 292МГц и 290МГц (DDR584 и DDR580) соответственно.

Отдельно хочу отметить что, используя именно модули SimpleTech Nitro PC4000, мы смогли добиться впечатляющего результата в виде мирового рекорда в PCMark 2002 Memory Benchmark (18743).



Transcend DDR500

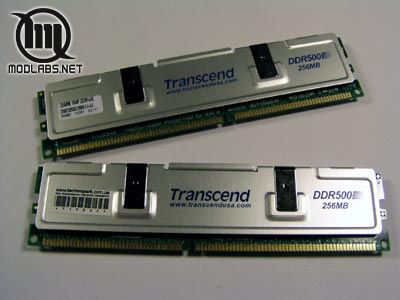

В тесте участвовали два модуля DDR500 по 256Мб, поставляемые в одном наборе.

2x256 kit Transcend DDR500

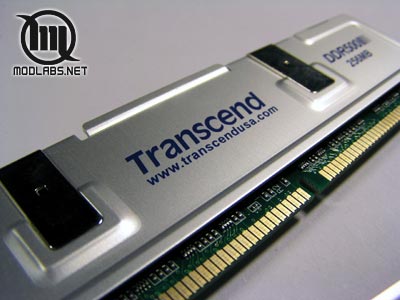

Упаковка максимально лаконичная - полиэтиленовый пакет с фирменной наклейкой, информирующей о типе и количестве модулей. Каждая планка дополнительно упакована в антистатический пакет. Модули оборудованы алюминиевыми радиаторами традиционной конструкции (с двумя зажимами). Цвет радиаторов - серебристый, с нанесенными синим цветом логотипом Transcend и надписью DDR500.

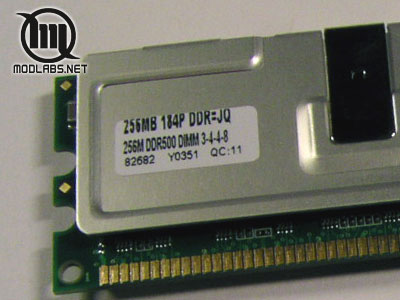

Тайминги, прошитые в SPD, совершенно обычны - 3-8-4-4. Эта информация указана также на наклейке на теплорассеивателе.

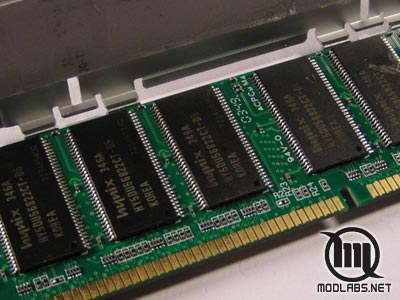

Чипы, установленные на модулях от Transcend, производства Hynix, это традиционные Hynix D5:

Разгонный потенциал у наших модулей оказался несколько аномальным, в отличие от Kingston и оригинальных Hynix, проявивших себя не с лучшей стороны. При проверке на первом стенде, на напряжении 2.85В, стабильная работа (тайминги 3-8-4-4) была возможна аж до ... 288МГц. Это DDR576! Феноменальный результат, позволивший нам надеяться на достижение DDR600 при более высоком питающем напряжении. И тут нас ждало неприятное открытие - после превышения 2.9В (модули по причине непонятности ситуации проверялись особо усердно - при 2.9В, 3.0В, 3.2В и 3.3В на обоих тестовых стендах) разгон ... падает и в итоге пройти тесты Transcend может только на 280МГц.

Разгон

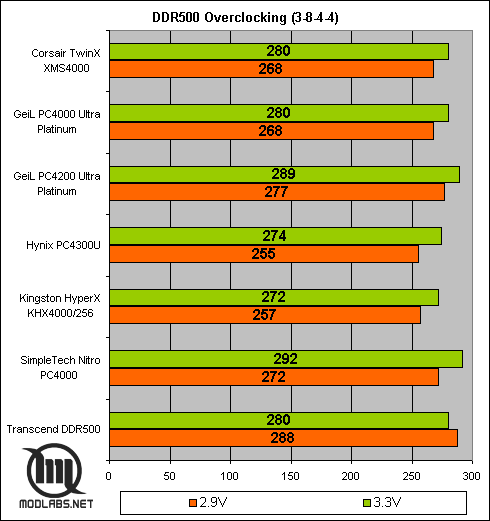

Для удобства изучения, все результаты тестирования сведены в единую диаграмму.

Corsair показал хорошие, хоть и не выдающиеся, результаты. 268МГц при относительно низком напряжении - это достаточно много. Порадовала идеальная стабильность разгона двух разных наборов.

GeiL сочетают в себе лучшие качества - высокий разгон, прекрасное качество исполнения, а учитывая вполне разумную ценовую политику производителя, именно GeiL, а точнее GeiL PC4200 Ultra Platinum достается почетный знак "ModLabs.net King of the Hill".

Низкий результат Kingston HyperX, возможно, обусловлен неудачной парой модулей. Покупая наборы из двух модулей для двухканальных чипсетов вы обезопасите себя от подобных тяжелых мыслей - по утверждению производителей, модули в таких наборах проверяются на идеальную совместимость друг с другом.

Hynix PC4300. Другая, более вероятная причина сравнительной неудачи HyperX открылась при тестировании "бюджетных" планок от самих Hynix. Судя по всему, потенциал разгона чипов Hynix D5 весьма невелик, что начинает подтверждаться имеющейся статистикой. Что касается самих Hynix PC4300, то за свои деньги это весьма удачный выбор для экономных оверклокеров. Энтузиасты же предпочтут более "навороченные" модули.

SimpleTech Nitro... Цены в лучших традициях Corsair завышены, вопрос о регулярных поставках модулей в СНГ пока открыт. Однако, выбирая по качеству, мы выбираем SimpleTech Nitro, как лучшую DDR500: все три ключевых параметра оценки - на высшем уровне. Однозначно заслуживают Certified Hardcore!

Модули Transcend DDR500 из-за их странного поведения на завышенных вольтажах, можно порекомендовать тем, кто не собирается сильно экспериментировать с напряжениями. В любом случае, разгон должен удовлетворить запросы большинства.

Итого

DDR500 еще остается почти исключительно hi-end сегментом рынка и игроки собрались соответствующие. Нонейм-DDR500 пока нет, да и единственный доступный бюджетный продукт производит гигант индустрии. Однако, представленные в обзоре модули очень значительно отличаются по производительности, от лишь обеспечивающих требования стандарта до действительно выдающихся.

Память предоставлена для тестирования компаниями:
Hynix - Compass
Corsair - Entry
GeiL, SimpleTech - Eletek
Kingston - Небеса
Transcend - Технопарк

Введение

Оперативная память - один из самых консервативных в плане дизайна компонентов системы. В то время, как видеокарты и метеринские платы уже давно щеголяют разноцветным текстолитом, оригинальными системами охлаждения и другими дизайнерскими изысками, пределом эстетичности для модулей памяти было наличие алюминиевых теплорассеивателей. Пожалуй, только серия GeiL Golden Dragon радикально выделялась "неправильными" чипами в упаковке WLSCP, позолоченной PCB и светодиодом в виде глаза дракона. И вот Corsair, пожалуй, самый известный в СНГ производитель оверклокерской памяти, представили новую серию продуктов под названием TwinX PRO со светодиодными индикаторами активности (в оригинале - LED Activity Lights).

К нам поступил набор Corsair TwinX1024-3200C2PRO, представляющий из себя два модуля DDR400 по 512Мб в одной упаковке, оттестированные производителем на идеальную совместимость друг с другом. Напомню, что собственно наборы Corsair TwinX из двух модулей стали родоначальниками нынешней моды на специально подобранную память для двухканальных чипсетов.

Спецификации

Полное название: Corsair TwinX1024-3200C2PRO
Объем: 2 модуля по 512Мб
Стандартная частота: PC3200 (DDR400)
Стандартные тайминги: 2-6-3-3
Упаковка: 184-контактные DDR DIMM
Система охлаждения: черный алюминиевый теплорассеиватель XMS ProSeries
Розничная цена: $400
Предоставлено для тестирования: компанией Entry

Упаковка и комплектация



Модули TwinX1024-3200C2PRO поставляются в упаковке традиционного для Corsair типа: плоский пластиковый пакет, в котором запечатаны два модуля и цветная вкладка. Со стороны модулей на ней нанесена информация о том, что ждет пользователя в коробке;), а с почти вся оборотная сторона посвящена наградам памяти Corsair от обозревателей и восторженным цитатам из обзоров. Оттуда же можно узнать, что Corsair производит свои модули не где нибудь, а в самих США. Развернув вкладку, обнаруживается руководство по установке на пяти языках (русского нет) и вкладка с рекламой системы водяного охлаждения Corsair HydroCool 200.



Осмотр



TwinX PRO сразу выделяются среди любых других модулей. Как уже отмечено выше, главная особенность модулей этой серии - индикаторы загрузки. Эти индикаторы сделаны в виде двух дорожек из светодиодов на торце планки. На каждом модуле находится аж по 18 диодов трех цветов, которые работают по типу индикаторов уровня записи в аудиотехнике. Диоды закрыты пластиковой панелькой с логотипом Corsair.

Из-за того, что на PCB пришлось размещать кроме обычных компонентов еще и эти LED Activity Lights, ее размер увеличился. Поэтому Corsair использовали вместо стандартных маленьких алюминиевых теплорассеивателей от ThermalTake увеличенные оригинальной конструкции. Видимо тот факт, что придется в любом случае заказывать нестандартные радиаторы, позволил воображению инженеров Corsair разыграться. Радиаторы значительно толще и массивнее обычных, на них имеются логотипы серии XMS (Xtreme Memory Speed, в которую входят и модули TwinX) и даже некое подобие оребрения.

Зеленая наклейка сообщает о том, что это именно TwinX PRO, а на голограмме указаны точные характеристики модулей. Радиаторы не снимаются без повреждения модулей, поэтому узнать, какие чипы установлены внутри нам не удалось. Но с большой вероятностью это либо Hynix, либо Winbond CH-5 – поведение при разгоне напоминает оба варианта…

Установка ничем не отличается от любых других планок. Разве что из-за увеличившегося размера модулей ставить их в слоты немного проще.

Индикаторы активности загораются в момент включения системы. В покое горят только первые ряды диодов, а при нагрузке загорается вся полоса.

Методика тестирования

Для памяти PC3200/3500 важными являются как минимальные тайминги, на которых может работать память, так и максимальная тактовая частота. Поэтому мы проверяли оба параметра. Во-первых, минимальные тайминги, на которых память запускается на штатных 200(400)МГц. Затем – какую максимальную частоту на этих таймингах можно поставить. После этого тайминги менялись на стандартные By SPD и проверялась максимальная частота. Далее: тайминги на 2.5-6-3-3, максимальная частота и тайминги 3-8-4-4, максимальная частота.

Инструмент поиска: наиболее привередливый из доступных тест, нагружающий оперативную память - Lobby High Detail (Game 3) из пакета 3DMark 2001 SE b. 330. Указана максимальная частота прохождения этого теста с точностью до мегагерца.

Тестирование проводилось только в двухканальном режиме. Таким образом, с одной стороны мы несколько уменьшаем фактор случайности (в виде сверхудачного или наоборот, неразгонябельного модуля), а с другой - автоматически проверяем модули на максимальную совместимость в наиболее актуальном на сегодня режиме работы.

Внимание! Потенциал разгона может колебаться в зависимости от конкретного экземпляра. Впрочем, для оперативной памяти разброс значительно меньше, чем для видеокарт и процессоров.

Тестовые системы

Для тестирования использовались два стенда. На первом проверялась работа в практически стандартных условиях. Напряжение Vdimm устанавливалось на 2.85В, реальное значение колебалось в пределах 2.88-2.89В. Такое напряжение – предел для немодифицированных материнских плат, и вполне safe mode для памяти. Для удобства многократной смены модулей использовалась короткая видеокарта, которая никоим образом не перекрывала защелки креплений оперативной памяти.

• Процессор: Intel Pentium 4 3.20GHz
• Материнская плата: ASUS P4P800
• Видеокарта: "Built by ATi" Radeon 9600XT 128Mb
• Жесткий диск: Western Digital 800BB
• Блок питания: Sirtec High Power 420W

Второй стенд служил для проверки предельной производительности модулей. Напряжение Vdimm с помощью соответствующего вольтмода поднималось до максимально возможных 3.2В, при этом реальные значения (благодаря БП с регулируемыми напряжениями) составляли 3.25-3.31В. Целью этой части тестирования была демонстрация максимально достижимых частот при "умеренно-экстремальном" разгоне.

• Процессор: Intel Pentium 4 Extreme Edition 3.20GHz
• Материнская плата: ASUS P4C800-E Deluxe
• Видеокарта: Sapphire Atlantis 9800XT 256Mb
• Жесткий диск: Western Digital 800BB
• Блок питания: Antec TrueControl 550W

Все остальные компоненты системы на итоговую производительность не влияют.

Конкурентами для Corsair TwinX1024-3200C2PRO выступили такие модули:

• Набор Corsair TwinX1024-3200LL
• Два модуля Kingston HyperX KHX3500/256 (чипы Winbond BH-5)
• Набор GeiL PC3200 Platinum 1Gb



Производительность



Для начала отмечу, что стандартные тайминги для Corsair TwinX1024-3200C2PRO, прошитые в SPD, составляют 2-6-3-3. От этой цифры и стоит отталкиваться при оценке потенциала.

Достаточно любопытная реакция на напряжение – при низких таймингах (а минимальные, на которые способны эти модули оказались 2-5-3-2), увеличение до 3.3В ничем не помогло, предел так и остался 210МГц. При средних 2-6-3-3 и 2.5-6-3-3 наблюдается адекватный рост, причем при 2.5-6-3-3 и 3.3В модули способны работать на прекрасных 250МГц, то есть DDR500. К примеру, Kingston KHX3500/256 такой подвиг повторить не способен. А вот дальнейшее повышение таймингов, даже до 3-8-4-4 не дало ровным счетом ничего – система способна проходить POST до 260МГц, но начиная с 253МГц даже не загружает операционную систему.

По сравнению с другими модулями Corsair TwinX1024-3200C2PRO выглядят вполне достойно. 210МГц для таймингов 2-5-3-2 оказался предельным результатом и для обычных модулей TwinX, и для GeiL. Лишь редкие KHX3500/256 на легендарных чипах Winbond BH-5 подтверждают свой статус лучших оверклокерских модулей – 229МГц это очень впечатляющий результат. Звездочка возле названия модуля в диаграмме стоит неспроста, тайминги на этой частоте для KHX3500/256 установлены на 2-5-2-2, а не 2-5-3-2, как у остальных.

На повышенных до 2.5-6-3-3 таймингах TwinX1024-3200C2PRO обгоняет всех конкурентов, в том числе своего собрата по серии TwinX и Kingston.

Итого

У Corsair получился прекрасный продукт для ценителей эксклюзива. Те, кто хотят сэкономить, получив аналогичное качество – обратят внимание на GeiL; экстремальные оверклокеры, которым понадобится каждый мегагерц будут искать модули на чипах BH-5. А вот тем, кто просто любит качественное железо, не прочь побаловаться с разгоном, в том числе небольшим экстримом (модули хорошо держат высокие напряжения) и понимают, что за качество надо платить – рекомендую поближе присмотреться к Corsair TwinX1024-3200C2PRO. Если же у вас еще и корпус с окном, тогда эти модули – точно ваш выбор;) Ну а мы награждаем продукт Corsair специальным знаком ModLabs.net Certified Hardcore.

Плюсы:

• Исключительный внешний вид
• Достаточно высокий потенциал разгона
• Мощное охлаждение
• Хорошая реакция на рост напряжения

Минусы:

• Неспособность держать тайминги 2-5-2-2
• Сравнительно высокая, хотя и адекватная качеству, цена



Наборы Corsair TwinX1024-3200C2PRO и Corsair TwinX1024-3200LL предоставлены компанией Entry, набор GeiL PC3200 Platinum 1Gb - компанией Eletek.
