Введение

Находясь в процессе ожидания апгрейда, я, однако, не сижу, сложа руки, а продолжаю творить всякие маньячества с разным железом.
На этот раз ко мне на растерзание попала видеокарта Abit OTES GeForce FX 5600 Ultra со стандартными частотами 400/800 МГц и микросхемами памяти Hynix (маркировка HY5DU2832222 AF-25 ), выполненной в форм-факторе BGA, со временем выборки 2.5 нс, как вы можете судить по маркировке.

Разгон карты до модификаций был весьма приличным – 540/945 на воздушном охлаждении. Впрочем, 945 МГц по памяти – это, скорее, можно назвать benchable-частотой, стабильная частота была равна приблизительно 920МГц.
Но останавливаться на достигнутом – не есть в моих правилах, посему я немедленно приступила к вольтмоддингу.
Карта преподнесла мне немало интересных моментов, каждый из которых я подробно осветила в статье, и, надеюсь, что данный гайд поможет многим выжать из своей карты максимум, на который она способна.

Но сперва прослушайте наш традиционный disclaimer.

Disclaimer

В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог. Однако, мы не можем обещать того, что у всех пройдет все так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе вашей собственной ошибки. Ни лично автор, ни ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все отпаять. Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:
вы четко представляете себе, что будете делать
вы не менее четко представляете, зачем вы это делаете
вы умеете делать тонкую работу паяльником
вас не пугает потеря гарантии
вы выжали максимум из своего компьютера, но хотите большего
все другие методы разгона видеокарты исчерпаны.

Ну, с формальностями покончено, и мы приступаем к самому интересному.

Ингредиенты

Для успешного проведения модификаций нам потребуются:

• Подстроечный резистор 10 кОм – 1 шт.
• Подстроечный резистор 470 кОм – 1 шт.
• Паяльник, провода и прочие принадлежности
• Мультиметр
• Видеокарта GeForce FX 5600Ultra

Vgpu mod

Стандартное напряжение ядра на этой карте было равно 1.26V. За напряжение на ядре отвечает контроллер ISL 6522CR.
Казалось бы, чего там сложного, ведь микросхемы ISL6522 ставятся на очень многие карты, и я сама лично много раз паяла подобные. Но тут есть свои "грабли". Контроллер ISL6522СR отличается от ISL 6522CB, помимо всего прочего, не особо нам важного, своим корпусом, созданным явно не для вольтмоддинга.

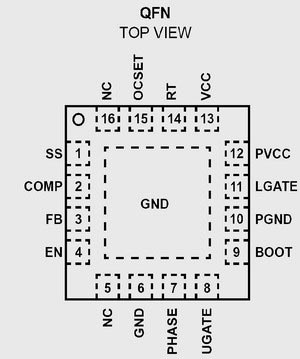

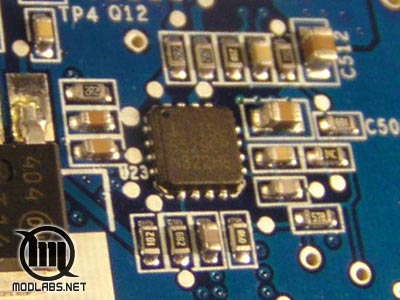

ISL6522 на данной плате представлен не в привычном для нас корпусе, как, например, на 5900ХТ, или 9600ХТ, удобном для пайки, а в корпусе QFN, который, видимо, был придуман ярым противником вольтмоддинга :)

Как вы можете наблюдать, ножки расположены ПОД корпусом микросхемы, и на плате за пределы микросхемы выходят площадки в доли миллиметра.

Для данной операции я, как обычно, использовала 10 кОм переменный резистор, предварительно выкрутив его на максимальное сопротивление.

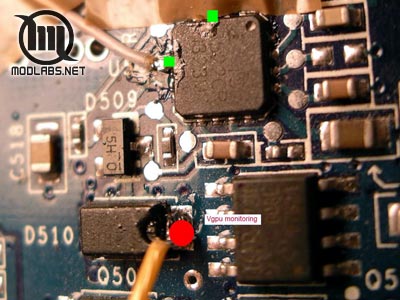

Паяться следует к 3-й и 6-й ногам данной микросхемы на оборотной стороне платы. 3-я нога в данном случае – это есть feedback, а 6-я – земля, которую, конечно же, можно взять и в любой другой точке, однако я сочла приемлемым такой вариант исполнения.

Мониторинг напряжения ядра осуществляется через точку, указанную на данной фотографии. К этой точке я припаяла отдельный провод (указан красным на фото).

Тестирование видеокарты на максимально рабочую частоту ядра я проводила в тесте Mother Nature из тестового пакета 3DMark 03, а также в моём любимом Nature из 3DMark 2001SE.

Vmem mod

Данная карта оказалась весьма интересной не только в отношении Vgpu.

Стандартное напряжение памяти на этой карте было равно 2.36V. За напряжение памяти отвечает интерсиловский двухканальный контроллер ISL 6225CA, включённый по схеме "complete ddr memory power solution", используемой для питания DDR памяти.
Данный контроллер может работать в нескольких режимах, в зависимости от схемы подключения. Поэтому перед тем, как приступить к вольтмоддингу памяти, необходимо убедиться в наличии +5V на 13-й ноге данной микросхемы (DDR), отвечающей за выбор режима работы контроллера (+5V - для DDR режима, или 0V – в случае использования двухканального режима).

В моём случае, как вы можете догадаться, контроллер работал в режиме DDR.

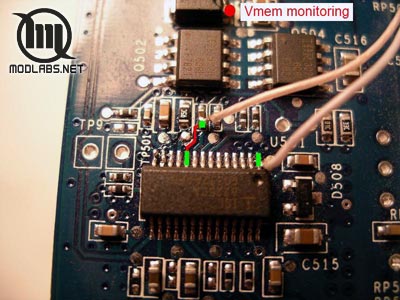

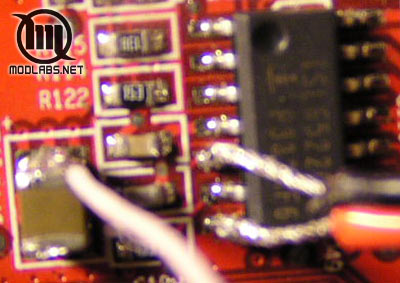

Паяться следует к 1-й и 10-й ногам микросхемы на оборотной стороне платы. 1-я нога является землёй, а 10-я подключена к резисторному делителю, задающему требуемое выходное напряжение. Типовая схема подключения контроллера в режиме DDR предполагает использование резистора 10 кОм между 10-й ногой и землёй. Чтобы понизить сопротивление данного резистора, параллельно ему необходимо припаять подстроечный резистор с номиналом порядка 470 кОм (также выкрученным на максимальное сопротивление).

Ещё одним интересным моментом в работе с данным контроллером явилось то, что, учитывая чрезвычайно малый шаг выводов микросхемы (0.635 мм), припаять провод от подстроечного резистора к 10-й ноге достаточно тяжело, поэтому было найдено альтернативное решение, кардинально упрощающее весь процесс. А именно, после изучения разводки дорожек платы от 10-й ноги, непосредственно рядом с контроллером была обнаружена точка, позволяющая легко припаять вывод резистора.

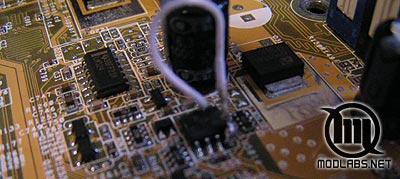

Ну, а припаивание вывода резистора к 1-й ноге микросхемы особых проблем не представляет.

Мониторинг напряжения памяти осуществляется через точку, указанную на фотографии. К ней я также припаяла отдельный провод.

Предел разгона памяти я также выявляла в двух вышеназванных тестах. Хочу, опять же, напомнить, что тестирование памяти на максимальный разгон лучше проводить при стандартной частоте ядра, и, соответственно, наоборот.

Итого

Учитывая отсутствие моей бенчерской системы на данный момент, нормально погонять карту возможности не было. Но результаты вольтмоддинга говорят сами за себя. Разгон карты увеличился до 600МГц/1000МГц при Vgpu=1.55V, Vmem=2.75V. В принципе, память теоретически может выдержать намного больший вольтаж (Hynix обычно прекрасно работают при 3.0-3.5В).
Да и вольтаж ядра можно поднять ещё чуть больше, естественно, предварительно позаботившись об улучшении охлаждения, потому как "воздух" для карты, претендующей на звание "гоночного болида", - есть недостаточно серьёзно. Но, полагаю, за этим дело не станет.

Желаю удачи владельцу данной карты ZETT (которым она и была предоставлена мне для вольтмоддинга) в покорении дальнейших вершин и достижении следующих хороших результатов для нашей команды Team MXS: ModLabs.net/XtremeSystems.org. Ну а вам желаю, как всегда, успешных модификаций!

0. Введение.

0.1. Для чего и для кого написан этот FAQ?
Видеокарты на базе GeForce FX 5900XT стали очень удачной покупкой в своем классе. Однако, выбор конкретной карты и разгон оказались достаточно сложными вопросами, породив бурные обсуждения на форумах. Это, в свою очередь, привело к появлению мифов, легенд и просто заблуждений относительно этого продукта. С другой стороны, из-за массовости обсуждений поиск действительно ценной и точной информации усложнился.
Данный FAQ задуман как помошник настоящим и будущим владельцам видеокарт 5900XT. В нем я постарался структурированно, в форме вопросов и ответов, изложить всё, что мне известно про карты этого семейства, в первую очередь по вопросам выбора правильного экземпляра для разгона и методики успешного оверклокинга 5900XT (в том числе - экстремального). При этом используя как свой личный опыт, так и обобщая _проверенные мною_ данные из других источников. Я старался избежать сообщения неподтвержденной и сомнительной информации (по вопросам раздела "Эксплуатация и разгон" таковой значительно больше, чем проверенной).

0.2. Благодарности от автора.
Разумеется, я бы не справился без помощи (прямой или косвенной) участников конференций xtremesystems.org/forums, forums.overclockers.ru, forum.modlabs.net и forum.ixbt.com.
Хочу лично поблагодарить (в произвольном порядке): Macci, Big_Sam, CoshVSR, Andrey Worobiew, Unwinder, OK, QNX, Рональдо, maxx23, Urlopan, DenisSDV.
Я буду очень признателен всем, кто имеет дополнительную информацию по картам на основе 5900XT и готов ею поделиться. Пишите на адрес alt@modlabs.net.

0.3. Техническая информация.
Название: "FAQ по NVIDIA GeForce FX 5900XT".
Текущая версия: 1.2.
Последнее обновление: 05.06.2004.
Составитель: ALT-F13 (alt@modlabs.net).

1. Общие вопросы.

1.1. Что такое NVIDIA GeForce FX 5900XT?
NVIDIA GeForce FX 5900XT (далее - "5900XT") - это одна из модификаций ядра NV35, самый "бюджетный" его вариант.
С точки зрения _референсных_ спецификаций NVIDIA, принадлежность карты к 5900XT определяется несколькими параметрами (некоторые производители отходят от спецификаций):

• графическое ядро NVIDIA GeForce FX 5900XT с штатной частотой 390МГц;
• характерный дизайн печатной платы, упрощенный относительно старших моделей;
• 128Мб BGA-памяти стандарта DDR-I со временем выборки 2.8 нс и штатной частотой 700МГц.

1.2. Почему эта модель пошла в производство?
Наиболее вероятная теория - NVIDIA таким образом избавляется от запасов чипов NV35 перед выходом GeForce 6 Series. Цены на GeForce 5900XT изначально были установлены на очень низком уровне и к сегодняшнему дню упали до совсем демпинговых - этот факт подтверждает теорию о необходимости избавиться от запасов ненужных чипов.

1.3. Чем 5900XT отличается от других FX 59х0?
Сам чип не отличается вообще, за исключением маркировки (в правом верхнем углу защитной крышки-теплораспределителя нанесена надпись "XT"). Штатная частота снижена на 10МГц по отношению к 5900 не-Ultra, 390МГц вместо 400МГц (напомню, 5900 Ultra - это 450МГц, а 5950 Ultra - 475МГц). Однако, 5900XT также имеет значительно сниженные частоты работы памяти (700МГц вместо 850МГц у 5900/5900Ultra и 950МГц у 5950 Ultra). Такая планка объясняется использованием в целях удешевления чипов памяти со временем выборки 2.8 нс (для них штатная частота - 714МГц). Кроме того, специально для 5900XT был разработан свой особый дизайн PCB, несколько упрощенный и удешевленный относительно рефересного для NV35/38. Позволю себе предположение, что это также сделано в целях жесткого разграничения 5900ХТ и 5900 со стороны производителей.

1.4. Что такое 5900SE, 5900LE и 5900LX?
В отличие от GeForce FX 5900XT, вы не найдете информации по трем другим продуктам на сайте NVIDIA (несмотря на частые упоминания о них на форумах). А все потому, что ЧИПОВ с такими названиями нет, выпуск этих продуктов - частная инициатива отдельных производителей. Все три типа видеокарт определяются драйверами как GeForce 5900, но работают на пониженных частотах памяти.
5900LX - маркировка продукта компании Leadtek. Видеокарта на базе чипа GeForce FX 5900, референсного дизайна PCB и оригинальной "боксовой" системы охлаждения Twin-Turbo II, имеет 128Мб памяти с временем выборки 2.8 нс, производства Hynix. Штатные частоты 400/700МГц (ядро/память). Появилась за несколько месяцев до анонса 5900XT и сейчас практически изчезла из продажи. Маркировка модели - Leadtek WinFast A350 TDH LX. Не стоит путать с LeadTek WinFast A350 XT TDH, "честным" 5900ХТ.
5900LE поступает в продажу как продукт Prolink. Видеокарта на базе «настоящего» GeForce FX 5900 (штатная частота работы графического чипа - 400МГц), но на PCB от 5900ХТ, с 128Мб памяти 2.8нс (существуют экземпляры с 2.5нс). Частоты по умолчанию — 400/700МГц (ядро/память). Что любопытно: Prolink выпускает и 5900LE (400/700), и 5900XT (390/700).
5900SE — видеокарты от ASUS и eVGA на чипе GeForce FX5900 и дизайне платы от 5900XT (т.е. полный аналог Prolink 5900LE). Карта ASUS отличается отсутствием разделения частот в 2D/3D и «автотормоза». eVGA имеет в ассортименте также и 5900XT (390/700), в то время как ASUS ограничились одной моделью.

1.5. Что лучше, 5900ХТ или 5700 Ultra?
Ответ однозначный - даже в штатном режиме 5900ХТ не оставляет шансов 5700 Ultra. Кроме того, эти карты меньше греются и зачастую стоят дешевле, чем 5700 Ultra.

1.6. И долго будет длиться такое счастье?
А вот здесь - ложка дегтя. Увы, 5900XT уже очень скоро изчезнет из товарных рядов производителей видеокарт. Появление этих карт было необходимо для продажи остатков чипов NV35, причем NVIDIA даже пожертвовали на время продажами GeForce FX 5700 Ultra ради избавления от запаса топовых чипов. Сейчас, когда 5900ХТ изчезнет из продажи, его место в качестве mid-range-карты займет менее производительный (!) 5700 Ultra, а hi-end сектор будут представлять GeForce 6800/6800 Ultra. Так что 5900ХТ скоро станет "редким видом". Кто еще не купил, но раздумывает - настоятельно рекомендую поторопиться с приобретением.

2. Выбор видеокарты.

2.1. Какие брэнды производят 5900XT?
Вот наиболее полный список производителей, в чьих модельных рядах есть карты на базе 5900XT, а также 5900SE, 5900LE и 5900LX: ASUS 5900SE, Albatron, AOpen, BFG Technologies, Canyon, Chaintech, Club-3D, Inno3D, InsideTNC, Gainward (три модели) и еще одна, Galaxy, Gigabyte, ELSA, eVGA 5900SE и 5900XT, Leadtek 5900LX и 5900XT, Manli, MSI, Palit (XpertVision), PNY, Point of View, Prolink 5900LE и 5900XT, Sparkle, Soltek, Xelo, XFX.

2.2. Различия видеокарт от разных брэндов
2.2.1. Все ли 5900XT производятся на референсном дизайне PCB?
Почти, есть только два исключения. Palit несколько переработали референсный дизайн платы 5900XT, особенно в схеме питания карты. Карты Gainward серии 1300 изготовлены на PCB от "настоящего" GeForce FX 5900 Ultra, но с чипом 5900XT и памятью 2.8 или 2.5 нс общим объемом 256Мб.
2.2.2. У всех ли карт идентичные тактовые частоты?
Нет. Подавляющее большинство использует рекомендованные NVIDIA частоты 390/700 МГц. Однако, например, карты Sparkle (Point of View, Canyon) первой ревизии по умолчанию работают на 390/680 МГц, а Gainward - 400/700. Кроме того, Gainward, InsideTNC и BFG Technologies выпускают оверклокерские варианты 5900XT с повышенными штатными частотами. Подробнее см. пункт. 2.8.
2.2.3. Чем отличаются системы охлаждения от разных брэндов?
Фактически, цвет текстолита и используемый кулер - два показателя, по которым визуально можно определить брэнд. Используется три идеологически разных подхода к охлаждению: единый массивный кулер, закрывающий как графическое ядро, так и чипы памяти (Gigabyte, Sparkle); кулер на ядре и раздельные радиаторы на памяти (Albatron, Gainward, Prolink, ELSA, Club-3D); кулер на ядре и голые чипы памяти (AOpen, MSI, Leadtek). Пожалуй, с точки зрения поиска хорошей карты самый удобный вариант - третий, так как сразу видно, какие установлены чипы памяти. В первом случае, также можно снять кулер и посмотреть маркировку памяти, а вот раздельные радиаторы приклеиваются намертво (крепежных отверстий для них, в отличие от 5700U, не предусмотрено). В принципе, на 5900XT память в охлаждении нуждается не очень сильно, поэтому некоторые производители позволяют себе экономить на радиаторах без ущерба для пользователей.
2.2.4. Есть ли на 5900XT thermal monitoring?
Не на всех. Этот вопрос был оставлен на усмотрение производителям. В итоге, например, Club-3D, Albatron и AOpen имеют функцию мониторинга, в то время как Gigabyte и Sparkle — нет.
2.2.5. Чем отличается комплектация карт?
Практически ничем. За исключением дизайна коробки (ну тут вне конкуренции XFX) все retail-версии карт на 5900XT идут с примерно одинаковым комплектом: руководство пользователя, пара-тройка не слишком полезных дисков (драйверы, программы, игры), переходник для DVI и провода от TV-Out/VIVO. Если и искать критерий поиска лучшей карты, то точно не по комплектации…
2.2.6. Есть ли 5900ХТ с 256Мб памяти?
Да, две модели Gainward (Gainward FX Ultra/1300XT TV-DVI и Gainward FX Ultra/1300XT TV-DVI Golden Sample) основаны на референс-дизайне от FX 5900 Ultra и имеют 256Мб памяти (16 чипов, по 8 с каждой стороны карты)

2.3. Особенности чипов памяти на 5900ХТ
2.3.1. Почему некоторые экземпляры разгоняются до 900-1000 МГц по памяти, а другие - до 750 и все?
На эти карты устанавливается несколько типов памяти. Самые распространенные микросхемы — Hynix AF-28 (2.8 нс) и Samsung GC-2A (2.86 нс, именно так по спецификациям Samsung). С памятью от Samsung на самом деле всё в порядке, она работает, как и должна работать при таком времени выборки. Предельный разгон для наиболее удачных экземпляров — около 800МГц. А вот с Hynix всё значительно интереснее. Есть теория, объясняющая феномен этой памяти (впрочем, не претендующая на большее, чем личное предположение). Вероятно, выход годных 2.5 нс, и даже 2.2 нс чипов у Hynix значительно больше чем 2.8 нс. Поэтому, часть чипов просто перемаркировывают в 2.8 нс. В итоге выходит, что худшие чипы разгоняются до положенных им 800МГц, а лучшие доходят до 1ГГц и даже выше!
Общее количество плат на Hynix, похоже, больше, чем на Samsung, по статистике.
2.3.2. Что лучше, Hynix или Samsung?
Однозначно, если есть выбор между картой на Hynix и картой на Samsung - стоит брать с Hynix. Хуже не будет, зато может повезти.
2.3.3. Есть ли карты с 2.5/2.2 нс памятью?
Да. Есть карты с памятью Hynix AF-25 (2.5 нс), разгон обычно адекватен маркировке — около 850-900МГц. Такую память устанавливают на большинство MSI 5900XT (хотя есть сообщения и о картах с 2.8 нс - будьте бдительны и проверяйте, благо чипы памяти на MSI не скрыты радиаторами), но иногда попадаются удачные экземпляры и среди других брэндов (в частности, AOpen, Gainward, Prolink). Были замечены в продаже также карточки от Galaxy с Hynix AF-22 (т.е. 2.2 нс), однако информация о разгоне отсутствует. Кроме того, 2.2 нс чипы устанавливаются на InsideTNC FX 5900XT Tuning.

2.4. А как с разгоном ядра?
Тоже не все так просто, хотя тут более привычно. Для производства 5900XT идут, вероятно, все чипы NV35 подряд — и 5900, и 5900 Ultra. Поэтому, потенциал разгона колеблется в широких пределах — лично я видел от 430МГц до 520МГц (на штатном охлаждении, без модификаций) при среднем 460-470МГц. Увы, но этот параметр можно определить, только вставив карту в компьютер.

2.5. Что лучше - хороший разгон ядра или памяти?
Конечно, все зависит от соотношения этих величин и что подразумевать под "хорошим". Однако, эти карты значительно лучше реагируют на разгон именно ядра. Поэтому, кстати, не стоит так уж сильно расстраиваться владельцам карт с Samsung - удачное ядро может во многом компенсировать "слабую" память.

2.6. Как искать правильную по разгону 5900ХТ?
Тупым перебором из максимального количества карт, желательно от разных брэндов и из разных партий. Это _идеальный_ способ, еще никогда не подводивший. Но далеко не всегда реализуемый, поэтому вот несколько более практичных советов.

• Постарайтесь найти карту с памятью Hynix.
• Далее, наличие термомониторинга - это минус, а не плюс при разгоне (см. пункт 3.4.3).
• Если не планируете использовать карту со штатным охлаждением - ищите с раздельными радиаторами на память, все таки удобнее будет.
• А теперь - самое главное: если "у соседа" есть Gainward/Gigabyte/Sparkle/etc, который прекрасно разгоняется - не значит, что точно также повезет и вам (см. пункты 2.3.1, 2.4 и 2.7).

2.7. Все ли карты одного брэнда одинаковы по типу памяти?
Нет! Любой из брэндов может комплектовать свои карты как памятью Hynix, так и Samsung. Это никак не отображено в маркировке и определяется только путем визуального осмотра. Более того, редкие карты с 2.5 нс чипами также не маркируются отдельно.

2.8. Особенности карт отдельных производителей.
2.8.1. Gigabyte.
Система охлаждения представляет из себя достаточно мощный единый радиатор на ядро и память. Проблема в том, что зачастую прилегание к ядру просто отвратительное - обращайте на это внимание! В Сети есть отдельное руководство по достаточно изобретательной модификации этого кулера. Будьте осторожны при снятии кулера - он имеет "крючок" с обратной стороны, которым можно, будучи особо неаккуратным, поцарапать текстолит или оторвать чего-нибудь бескорпусное... На этих картах отсутствует термомониторинг.
2.8.2. Sparkle (Canyon, Point of View).
Одна из самых популярных плат на этом чипе. Первая особенность — множество вариантов исполнения: карты есть на красном, коричневом, фиолетовом и черном текстолите (впрочем, большинство сделаны на красном), с черным или серебристым кулером. Поэтому не стоит удивляться, если реальный экземпляр будет отличаться от фото на сайте производителя. Есть информация, что среди самых распространенных карт на красном текстолите память Samsung попадается значительно чаще Hynix. Второе важное отличие — есть две ревизии платы. На первой штатные частоты памяти занижены относительно референса и составляют 680МГц вместо 700МГц у подавляющего большинства других карт (во второй ревизии частоты вернули на стандартные). На потенциал разгона этот факт никак не влияет. Ядро, как и у остальных — 390МГц. Определить номер ревизии можно по надписи на плате. Термомониторинг на этих картах отсутствует независимо от ревизии. Третий любопытный момент — Sparkle комплектует свои видеокарты металлическим «ребром жесткости», закрепленным винтами на верхнем торце платы. Он действительно усиливает конструкцию и резко увеличивает прочность карты на изгиб, что дает душевное спокойствие при крепеже мощной и тяжелой системы охлаждения взамен штатного кулера:). Кроме собственного брэнда Sparkle, эти карты продаются как Canyon и Point of View. Любопытная информация для желающих перепрошить BIOS - с биосом от InsideTNC (см. пункт 3.5.7) TV-Out продолжает функционировать.
2.8.3. MSI.
Карты MSI значительно чаще других комплектуются памятью Hynix AF-25 со временем выборки 2.5 нс. Поэтому, если покупать карту "вслепую", без возможности визуального осмотра перед покупкой, то MSI - лучший выбор. Штатная система охлаждения не предусматривает радиаторов на чипах памяти, а форма кулера (медный Orb'ообразный радиатор) усложнит процесс самостоятельной установки радиаторов - кулер частично нависает над чипами. Зато при покупке можно легко определить, какая память установлена на конкретной карте.
2.8.4. Palit (XpertVision).
Единственная карта на базе 5900XT, построенная на собственном дизайне PCB, отличающимся от референсного. Основные изменения коснулись системы питания, что усложняет процесс вольтмоддинга - стандартный "рецепт" не подходит. Несмотря на измененный дизайн платы, по характеристикам (в том числе по разгонному потенциалу) карты от Palit не отличаются от среднестатистических. В продажу поступают как Palit Daytona и XpertVision (вторая торговая марка Palit). Для желающих перепрошить BIOS - единственный от 5950Ultra, на котором сохраняется работоспособность TV-Out, это BFG GeForce FX 5950 Ultra VGA BIOS Version: 4.35.20.35.33.
2.8.5. Gainward.
В ассортименте имеются четыре модели на чипе 5900XT.
Gainward FX Ultra/1100XT TV-DVI. Самый простой вариант: референсная карта 5900XT, но со штатными частотами 400/700МГц (т.е. чип соответствует по частоте "полноценному" 5900, но фактически это 5900XT).
Gainward FX Ultra/1100XT TV-DVI Golden Sample. Аналогичная карта, но с традиционно для серии Golden Sample завышенными стандартными частотами: 450/780МГц.
Gainward FX Ultra/1300XT TV-DVI. На карте установлен чип 5900XT, однако используется PCB и система охлаждения от FX 5900 Ultra. Объем видеопамяти - 256Мб, это единственный 5900XT с объемом памяти, отличным от 128Мб. Частоты ядра и памяти - 400/700МГц.
Gainward FX Ultra/1300XT TV-DVI Golden Sample. Аналогичная видеокарта, но с режимом Golden Sample (частоты - 450/780 МГц).
2.8.6. BFG Technologies.
Карта от этого американского брэнда имеет название FX 5900XT OC. Две характерные буквы происходят от слова "overclocking" - стандартные частоты выше обычных и составляют 435/730 МГц. Впрочем, итоговый потенциал аналогичен другим брэндам. BFG Technologies продают свои товары только на территории Северной Америки, поэтому для жителей СНГ и Европы карта представляет лишь академический интерес.
2.8.7. InsideTNC.
Корейский производитель, практически не известный в СНГ. Карточка называется InsideTNC FX5900XT Tuning и отличается тремя вещами: чипами памяти со временем выборки 2.2 нс; впечатляющими штатными частотами 425/850 МГц и легендарным BIOS (см. пункт 3.5.7).

3. Эксплуатация и разгон.

3.1. Есть ли какие-то особенности или характерные проблемы с работой этих карт?
При работе на штатных частотах GeForce FX 5900XT обычно не создают особых сложностей своим владельцам. Никаких характерных проблем вроде как не замечено. Все "особенности" связаны с разгоном, который иногда превращается в сущее шаманство.

3.2. Какие драйверы лучше всего использовать?
Драйверы ниже 5х.хх не определяют 5900XT вообще. Те, что ниже 53.03 - определяют как "NV35". По моим собственным тестам, наилучшие результаты по производительности - как раз на 53.03, первом драйвере под эти карты. Драйвера серий 56.хх, 60.хх менее быстрые, нежели 53.03.
После внесения изменений в драйвер, можно заставить эти карты работать на Detonator'ах серии 4х.хх. Самый быстрый из них - 44.03.

3.2.1. Как заставить работать старые драйвера на 5900XT?
Найдите в директории с драйвером файл nv4_disp.inf. В нем есть раздел "[NVIDIA.Mfg]" (сделайте в Notepad поиск по этому названию, но БЕЗ кавычек!). В этом списке идут строки вида "%NVIDIA_NV30.DEV_0301.1% = nv4_SSPoll, PCI\VEN_10DE&DEV_0301". Вот туда и добавьте еще одну:
%NVIDIA_NV35.DEV_0332.1% = nv4_NV3x, PCI\VEN_10DE&DEV_0332
Затем, в самом конце файла есть раздел "Localizable Strings". В него нужно добавить еще одну строку:
NVIDIA_NV35.DEV_0332.1 = "NVIDIA GeForce FX 5900XT"
После таких манипуляций старые версии Detonator смогут установиться на 5900XT. Более подробно смотрите в статье "Модификации GeForce FX 5900XT"

3.3. Какие утилиты разгона лучше работают с 5900XT?
Да в принципе, особой разницы нет. Последний RivaTuner (RC14.3NY), как правило, прекрасно справляется с задачей (более ранние версии не позволяют разгонять эти карты). Если результаты на RivaTuner подозрительно низкие или есть какие-то проблемы — можете попробовать PowerStrip. Не забывайте о разделении частот на 2D и 3D - разгонять следует только 3D-частоты. Но обычно проблем не возникает. Разве что не рекомендуется использовать штатные средства драйверов NVIDIA (CoolBits) — вот они как раз неадекватно работают, зачастую занижая возможный разгон. Особенно это касается функции AutoDetect, активировать которую не стоит вообще.
3.3.1. При разгоне RivaTuner не меняет частоту ядра, что делать?
Во-первых, общий совет: проверьте версию - RC14NY работает прекрасно с 5900XT, а вот более ранние версии использовать нежелательно. Однако, описанная проблема имеется и в последних RivaTuner: после подтверждения смены частот RivaTuner часто продолжает показывать 300МГц по чипу. На самом деле частота изменилась (в соответствии с установками), что можно заметить при запуске любого теста, а вот сам RivaTuner не всегда правильно детектит эту смену. Все в порядке, не волнуйтесь;)

3.4. Почему у меня разогнанный до предела 5900XT работает медленнее штатного?
3.4.1. Что такое "автотормоз"?
То, что в РуНете обозвали "автотормозом" (и иногда даже сокращают до "АТ") - это следствие перестраховки в драйверах NVIDIA. Проявляется в том, что карта сбрасывает частоту чипа до 376МГц, что влечет за собой падение производительности. Обычно случается это в процессе теста и в итоге выражается в низком результате (вплоть до более низких, чем на штатной частоте). Автотормоз является основной проблемой при разгоне карт на 5900XT. У всех он проявляется в разной степени (лично у себя я вообще лишь пару раз его видел, карта либо работает на пределе частот с максимальной скоростью, либо виснет) и не слишком зависит от условий тестирования (температура, напряжения).
3.4.2. Почему сбрасываются частоты?
Предоставляю слово Unwinder, автору Riva Tuner. "В драйвере есть защита от переразгона. При провале внутреннего стресс-теста либо превышении определённого температурного порога карта переключается в 2D режим и обратно (в 3D) до перезагрузки её уже никак не загнать. Если есть сомнения в адекватности результатов - проверяйте реальные частоты с помощью модуля мониторинга в RivaTuner."
3.4.3. За что не любят thermal monitoring?
По наблюдениям, карты с включенным thermal monitoring значительно активнее используют автотормоз, чем не имеющие оного.
3.4.4. Как бороться с автотормозом?
Есть три ответа на этот вопрос, ориентированные на разные потребности пользователей.

• Не разгонять до предела. Обычно можно определить порог, после которого шанс на срабатывание автотормоза возрастает (хотя карта работает стабильно и не перегревается). Вот и не превышайте его;)
• Прошейте BIOS от ASUS V9950SE, многим помогает (см. пункт 3.5.5).
• Если же необходимо не столько отсутствие автотормоза как такового, а возможность избавления от него без перезагрузки (это в первую очередь пригодится бенчмаркерам) - читайте о патентованном средстве от LaikrodiZ'а :)

3.4.5. Как вернуть частоты после автотормоза БЕЗ перезагрузки?
Unwinder был не прав, вернуть карту в 3D-частоты можно и без перезагрузки. Причем для этого нужна именно его программа (RivaTuner). Методика такова.

• В закладке Overclocking открываете 3D-частоты. С памятью будет все ОК, а вот чип свалится на 300 или 376МГц.
• Теперь открываете 2D-частоты и выставляете вместо штатных 300МГц нужную 3D-частоту.
• НЕ НАЖИМАЯ "Test" или "Apply" (т.е. не изменив фактически частоты), переключаетесь обратно на управление 3D-частотами. В момент переключения закладок частота чипа вернется на нормальное значение (которое вы выставили ранее в закладке 2D-частот).
• Все, с этого момента можно снова регулировать 3D-частоту обычным образом. При повторном автотормозе повторите всю операцию с начала.

А вот теперь представьте себе, как LaikrodiZ нашел эту комбинацию?! :)

3.5. Вопросы перепрошивки.
3.5.1. Что может дать перепрошивка BIOS?
Самый главный слух, который ходит по Сети, связанный с перепрошивкой BIOS на 5900XT - то, что от записанного BIOS зависит разгон карты, как увеличиваясь, так и уменьшаясь по отношению к оригинальному BIOS. Точная информация по этому поводу отсутствует напрочь, что дает массу поводов для спекуляций. Единственное, что можно сказать - вопрос лучшего BIOS каждый решает сам для себя (точнее, для своей карты), универсального решения нет. Многим и правда помогает... Так что экспериментируйте, господа!
3.5.2. Где взять BIOS'ы под 5900XT?
Вот здесь - целая коллекция: http://www.mvktech.net/download.php.
3.5.3. Чем и как перешивать?
Утилитой nvflash или Leadtek'овским wfflash.
Необходимо создать любой загрузочный диск c dos, подойдет от 98/Me/XP. Для загрузочного диска, созданного из ХР, рекомендуется очистить autoexec.bat и сохранить его пустым или добавить в него строки приведенные ниже, учитывая пути к утилитам прошивки и биосам. Приведенные строки инициализации с дополнительными ключами позволяют зашить в карту BIOS с "неправильными" данными - от другого производителя или другой модели карты.
nvflash - утилита прошивки от nVIDIA. Для работы необходимо 2 файла - CWSDPMI.EXE и nvflash.exe
Ключ для версии 4.41: "nvflash -f bios.rom -p -u" (где bios.rom - название файла с BIOS).
Для версии 4.46: "nvflash -f bios.rom -4 -5 -6"
Wfflash - утилита прошивки от Leadtek. Для работы необходимо 2 файла- DOS4GW.EXE и WFFLASH.EXE
Ключ для версии 5.1: "wfflash -nm bios.rom"
3.5.4. После перепрошивки не работает TV-Out, что делать?
Это известная проблема. Если в карту зашит BIOS от другого производителя - TV-out зачастую нормально работать не будет. Решение пока не найдено, однако иногда находятся BIOS, которые совместимы по TV-Out (см. к примеру пункт 2.8.4).
3.5.5. В чем особенность BIOS от ASUS V9950SE
Пожалуй, единственная более-менее достоверная информация по поводу того, что делает тот или иной BIOS, касается BIOS от ASUS V9950SE. Эта карта не имеет разделения частот в 2D и 3D. Пресловутая функция Autodetect в закладке «Разгон» в драйверах NVIDIA на этой карте работать отказывается вообще. А вместе с ней иногда пропадает… автотормоз!!! Многим этот BIOS помогает полностью решить все проблемы с разгоном карты. Другие же сообщают о том, что проблемы остались, но в любом случае, шанс есть. С другой стороны, есть информация, что на картах с памятью Hynix этот BIOS снижает разгон памяти.
3.5.6. А можно ли зашить BIOS от 5900/5900 Ultra/5950 Ultra?
Да, в большинстве случаев можно прошить BIOS от одной из старших карт. Для работы с ними требуется только возможность стабильной работы на соответствующих частотах (400/850, 450/850 и 475/950). Ничего сверхъестественного при этом не происходит, но карта определяется как соответствующая написанному в BIOS. Некоторые пользователи сообщают об изменении разгонного потенциала, причем обычно в сторону увеличения. При этом возможно (особенно при использовании BIOS от 5950 Ultra) падение реальной производительности из-за изменения таймингов памяти. Информация на уровне слухов, для желающих проверить... Буду благодарен за сообщение о ваших экспериментах в этой области на адрес alt@modlabs.net. Из конкретных BIOS стоит обратить внимание на BFG GeForce FX 5950 Ultra VGA BIOS Version: 4.35.20.35.33, есть положительные отзывы о его прошивке.
3.5.7. InsideTNC FX5900XT Tuning - что за BIOS?
BIOS из коллекции mvktech.net от видеокарты, описанной в пункте 2.8.6. Судя по всему, является какой-то модификацией BIOS от старших карт, так как на саму карту от InsideTNC устанавливается память со временем выборки 2.2 нс. Зачастую на картах с памятью от Hynix резко увеличивает разгонный потенциал памяти (до +100МГц!), но судя по всему - за счет увеличения таймингов, так как производительность меняется неадекватно приросту частот. В карты с памятью Samsung прошивать строго не рекомендуется. Скачать можно отсюда.

3.6. Какой максимальный разгон можно достигнуть на 5900XT?
Единственный прецедент действительно экстремального разгона 5900ХТ - это карта Big_Sam'а с самодельной фреонкой на ядре. Достигнутые частоты 720/1050 МГц.
Рекорд на сегодня для воздушного и водяного охлаждения — 650МГц по чипу (Vgpu=2.0V) и около 1050МГц по памяти.
Без вольтмоддинга максимум, на который можно рассчитывать при архиудачном экземпляре карты - ориентировочно 530/975МГц (и до 1050МГц по памяти при перешивке BIOS от других карт).

4. Модификации.

Информация в этом разделе является очень кратким изложением статьи "Модификации GeForce FX 5900XT", к каковой и советую обращаться для поиска информации по модификациям 5900XT.
4.1. Нужно ли карте дополнительное охлаждение?
Желательно поставить вентилятор(ы) на обдув. Это минимум, который потребуется для хорошего разгона. Собственно, обдув всей карты помогает 5900XT больше, чем замена штатного охлаждения на более эффективное (но без обдува).

4.2. Что лучше - единый радиатор или раздельные на ядре и памяти?
Раздельные лучше, так как память и ядро имеют разные температурные режимы.

4.3. А можно ли оставить голую память, без радиаторов?
Да. BGA-память стандарта DDR-I с точки зрения разгонного потенциала слабо реагирует на повышение или понижение температуры в достаточно широких пределах. Если нет реального перегрева (на чипах можно спокойно держать палец) - особой нужды в радиаторах нет. С другой стороны, при вольтмоде радиаторы как раз пригодятся - в моем случае от перегрева чипов ограничивался разгонный потенциал при повышенном напряжении Vmem.

4.4. Что дает водяное охлаждение ядра?
Я проводил эксперимент в предельных условиях: частота ядра 600МГц, напряжение Vgpu = 1.9В. Между штатным кулером от Sparkle и водяным охлаждением разница не более 10МГц (в пользу "воды", естественно).

4.5. Что будет, если снять с ядра защитную крышку?
Несмотря на повышение эффективности охлаждения, прироста в разгоне снятие крышки, как правило, почти не дает. В лучшем случае, этот прирост будет в пределах 10-15МГц (в моем случае прирост составил 13МГц, с 615 до 627МГц). Если вы используете штатный кулер — вряд ли стоит проводить эту операцию. В других случаях — по желанию. Хуже не будет, но гарантию на карту вы потеряете (причем в отличие от Radeon 9x00, приклеить крышку назад на суперклей без потери гарантийного вида не удастся).

4.6. Как повысить питание чипа 5900XT и надо ли это делать (Vgpu mod)?
4.7. Какие есть напряжения на этой карте и до скольки можно поднимать Vgpu?
4.8. Как повысить питание памяти и надо ли это делать (Vmem mod)?
Смотрите статью "Модификации GeForce FX 5900XT" с полным руководством по модификациям данной карты.

Небольшое дополнение к нашему обзору ASUS P4C800-E Deluxe, руководство по двум самым полезным модификациям: повышение напряжения оперативной памяти и увеличение стабильности Vcore. Моды универсальны для всех плат семейства P4C800 (P4C800, P4C800 Deluxe и P4C800-E Deluxe).

Disclaimer

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти платы можно будет не менее аккуратно все отпаять.
Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

• вы четко представляете себе, что будете делать;
• вы не менее четко представляете, зачем вы это делаете;
• вы умеете делать тонкую работу паяльником;
• вас не пугает потеря гарантии;
• вы выжали максимум из своего компьютера, но хотите большего;
• все другие методы разгона исчерпаны.

Необходимые материалы и инструменты

• подстроечный резистор, 50кОм - 2 шт.
• провода - по необходимости
• паяльник и принадлежности
• материнская плата семейства ASUS P4C800

Vdimm

Самый распространенный вольтмод для материнских плат - это Vdimm, позволяющий поднять напряжение, подаваемое на оперативную память. Не стала исключением и ASUS P4C800, мод Vdimm для нее имеется, так как предельное напряжение Vdimm в BIOS составляет жалкие 2.85В.

Мод простейший, его по сути можно выразить одной фразой "50 кОм переменный резистор между 4 и 6 ногами LM358".


Теперь подробнее. LM358 это микросхема, расположенная недалеко от разьемов DIMM. Между четвертой и шестой ногами подпаивается тот самый 50 кОм "переменник" (изначально должен быть выкручен на максимум сопротивления!).

Теперь процедура настройки. Увы, главный недостаток современных BIOS от ASUS - отсутствие мониторинга Vdimm через Hardware Monitor и любыми другими программными методами. Поэтому, для начала находим точку измерения Vdimm на самой плате и подпаиваем туда длинный провод для подключения к нему мультиметра. Нужная точка - это левая нога MOSFET на фотографии. Кстати, этот мод полезен и без Vdimm-мода, так как позволяет мониторить Vdimm.


Теперь включаете систему и в BIOS выставляете 2.55В. Наблюдая за показаниями мультиметра, снижаете сопротивление резистора до тех пор, пока напряжение не станет равным 2.85В. Все, теперь к установленным в BIOS значениям нужно мысленно прибавлять +0.3В. То есть при 2.85В реальное напряжение составит 3.15В.

Если выкрутить резистор на ноль, то максимальное напряжение автоматически станет равным предельным 3.15В. И знаете, что это значит? Это значит, что есть более простой способ сделать этот мод! Вместо допайки резистора, просто соедините 4 и 6 ноги ... проводом. Тогда напряжение сразу будет на максимальном уровне. Вот так этот мод выглядит в моем случае:


Предел напряжения на Vdimm составляет 3.3-0.15=3.15В. 3.3В - это напряжение, подаваемое блоком питания через ATX-коннектор. 0.15В - какие-то потери в процессе, но факт в том, что именно на эту цифру (плюс-минус 0.02В) Vdimm ниже напряжения в цепи +3.3В.
До тех пор, пока напряжение Vdimm ниже максимального значения, уровень напряжения +3.3В на него влияет очень слабо. Но, по достижении 3.15В единственным способом поднять его еще выше становится изменение +3.3В в блоке питания. Используя возможность своего Antec TrueControl, я поднял +3.3В до максимальных +3.47В. При этом напряжение Vdimm составило 3.32В. Дальнейший рост возможен после несложной модификации блока питания, но об этом в следующий раз.

Что дает Vdimm-мод? При 2.85В максимальной частотой работы для моих Kingston HyperX KHX3500/256 (двухканальный режим, тайминги 2-5-2-2, PAT включен) были 231МГц. При 3.15В я достиг 245МГц в тех же условиях, а при 3.32В - около 250МГц.
Аналогичные результаты показали другие модули памяти, позволив поднять максимальную частоту работы на 10-20МГц.

Vdroop

Вторым недостатком плат семейства ASUS P4C800, с точки зрения оверклокера, являестя нестабильность напряжения Vcore, то есть самого главного, процессорного. Из-за особенностей разводки, оно скачет в широких пределах даже не под нагрузкой. При этом, в самые ответственные моменты, при высокой загрузке, проседание Vcore может составить весьма большую величину.

Пример. Pentium 4 Extreme Edition @ 4.2ГГц, напряжение 1.85В. Даже в BIOS оно менялось от 1.793В до 1.9В. В процессе тестирования (тест PiFast + открытый CPU-Z для мониторинга), напряжение колебалось от 1.72В до 1.85В (!!!). Естественно, такие скачки оказывают негативное влияние на разгон процессора.
Отдельно хочу отметить, что гарантийным случаем такое поведение не является - все в пределах спецификаций Intel, и на табильность работы в любых режимах, кроме разгона близкого к максимальному, не влияет.

"Лечением" является так называемый Vdroop mod, с помощью которого удается стабилизировать напряжение Vcore.


Искомый элемент платы (микросхема с маркировкой ADP3180) находится недалеко от процессорного сокета, в сторону I/O-портов. Изначально мод был весьма непростым, так как требовал подпайки к двум почти соседним (да к тому же тонким) ножкам одной микросхемы. Но есть более удобный способ, с припаиванием просто к контактам на плате. Его я и опишу.


Собственно, красные точки - это и есть те самые контакты. Между ними нужно припаять 50 кОм переменный резистор. При этом, желательно его сразу и подстроить на нужное сопротивление, до начала работ.

Вот еще одно фото, с уже подпаянными проводами.


Опытным путем стало известно, что наилучшие результаты выходят при установке на 37 кОм. Ради эксперимента можете попробовать и 36 кОм, некоторые люди устанавливали так. Лично мне кажется, что особой разницы не будет, поэтому у меня стоит на 37 кОм и я его не менял.
Вероятно, вместо подстроечника можно просто припаять 37 кОм обычный резистор, хотя я никогда не видел, чтобы кто-то действительно так сделал :)

Итого. Условия тестирования стали даже немного более жесткими: тот же процессор, но на 4.3ГГц при напряжении 1.8В. Напряжение в покое равно 1.845В. Почему оно завышается - неизвестно (такая тенденция сохраняется при любом напряжении - стало выше на 0.05В), но ничего катастрофического в этом нет. Скачки напряжения изчезли вообще. В загрузке напряжение сразу возвращается до положенных 1.8В, с небольшим колебанием от 1.79В до 1.81В.
Максимальная тактовая частота, на которой возможен проход 3DMark, после Vdroop выросла с 4260МГц до 4300МГц.

Итого

Эти две несложные модификации позволяют расширить возможности разгона, предоставляемые материнскими платами семейства ASUS P4C800 и увеличить стабильность в предельных режимах.

Часть 2: глубокая модификация

Рекомендации по базовой настройке и применению ASUS P4P800 уже описал ALT-F13 в первой части нашего альтернативного руководства пользователя. Как мы уже не раз упоминали, она является очень неплохой материнкой для энтузиастов. Однако у неё, как и у любой другой, есть некоторые недостатки. В этой статье я опишу методы доводки платы до боевого, бенчингового состояния. После нескольких модификаций плата становится настоящим мутантом, в определённых условиях выдающим результаты выше большинства метеринок на базе Canterwood, а также приобртает замечательную стабильность при разгоне.

Вольтмод памяти (Vmem)

Вольтмод памяти на P4P800 осуществляется с помощью одного переменного резистора на 50 кОм. Не забудьте перед установкой резистора на плату убедиться, что он выставлен в максимальное значение.

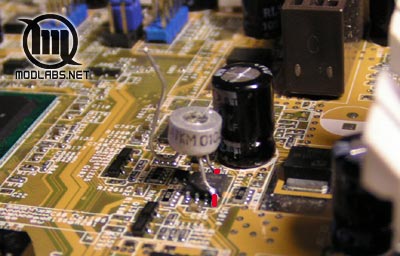

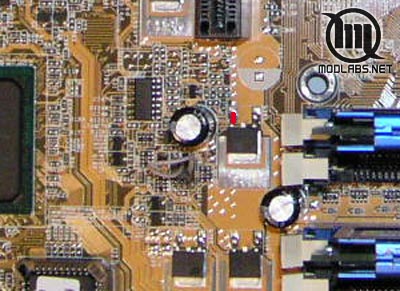

Первый контакт резистора припаивается на 6 ногу микросхемы, регулирующей напряжение питания памяти. Микросхема находится недалеко от Serial-ATA коннекторов под модулями памяти. Второй контакт паяем на землю. Находим с помощью мультиметра самую удобную точку. Я припаялся к первому контакту на нераспаянном Paralel-ATA коннекторе.


Так как P4P800, к сожалению, не умеет мерять напряжение питания памяти через биос, измерять его придётся с помощью мультиметра прямо на плате. Для удобства припаиваем длинный провод на указанное на фото место.


Если Вам повезло с модулями памяти, то напряжение можно мерять даже напрямую на них. Это, пожалуй, самый точный метод.


Максимальное напряжение подаваемое на модули памяти после модификации увеличивается с ранее доступных 2.85В до приблизительно 3.2В. Регулировка происходит как настройкой из биоса, так и докруткой ручки резистора. Верхний предел определяется максимальным вольтажом, выдаваемым вашим блоком питания по цепи 3.3В. В данном случае моддинг БП становится очень актуальным.

Существует также второй способ, который считается более рискованным, так как устанавливает нижний порог на уровне 2.9В. Однако он значительно проще в исполнении, ибо не требует резистора. Вместо переменника между теми же двумя контактами впаивается простой провод. Естественно он работает, как выкрученный на минимальное значение резистор, и регулировка напряжения осуществляется только через биос.

Повышение стабильности питания процессора (Vdroop)

На платах от ASUS, основанных на чипсетах i875/i865, наблюдаются довольно большие колебания вольтажа процессора при работе. Устанавливаемое на 1.7 вольта, к примеру, оно под нагрузкой может падать аж до 1.58.

Чтобы стабилизировать напряжение, нам понадобится ещё один переменный резистор на 50 кОм. Однако в отличии от мода Vmem не надо перед припайкой выкручивать его на минимум. Установите переменник на значение 30 кОм. Вам понадобится довольно тонкое жало, чтобы правильно его припаять, так как контактные площадки на плате очень маленькие. Устанавливаем резистор, так как показано на фото. Это место на материнской плате находится чуть ниже пластиковой рамки, держащей кулер процессора, совсем недалеко от северного моста.


Естественно можно использовать и обычный резистор на 30кОм. После этой модификации напряжение питания процессора больше не будет скакать, а общая стабильность платы также значительно улучшится.

Полноценное включение технологии PAT

К сожалению, внедрённая ASUS технология Hyperpath не является полным аналогом PAT. На i875 она и PAT включены совершенно независимо. Это подтверждается CPU-Z.


На скриншоте видно, что Performance Mode определяется как "disabled". При том, что в BIOS включен Memory Acceleration Mode.


По этому скриншоту уже становится понятно, что на ASUS P4P800 также есть метод включения "настоящей" Performance Acceleration Technology.
Однако при использовании его накладываются некоторые ограничения на разгон памяти. Делители 5:4 и 3:2 перестают работать, оставляя единственным доступным режимом 1:1. Хочу заметить, что это с лихвой окупается намного возросшими результатами.


Для того, чтобы не утомлять пользователя инструкциями по перешивке трех биосов с разными параметрами, я написал небольшой скриптик. Сразу замечу, что он был неоднократно опробован на нескольких платах и ни разу не привёл к летальному исходу. Однако как всегда, небольшой disclaimer: внимание, автор не несёт ответственности за нанесённый ущерб при запуске этого скрипта! Вы делаете всё на свой страх и риск..

Для начала, скачайте файл p4p800_modlabs_patch.zip с нашего FTP и распакуйте в отдельную папку. Перед тем, как что-либо делать, все установки BIOS стоит сбросить на стандартные значения. После этого загрузите компьютер со стартовой дискеты DOS без поддержки emm386 и smartdrv.

Зайдите в папку с распакованными файлами скрипта и запустите Patch.bat. Программа трижды перешьет ваш биос и предложит перезагрузить компьютер. Не прерывайте процесс, так как это может привести к скоропостижной смерти вашей любимой материнки.

По окончанию процесса перезагрузите компьютер нажав CTRL+ALT+DEL. Если он включится, значит всё прошло успешно:) Версия BIOS, полученная в итоге работы скрипта - 1014. Зайдите в BIOS и настройтесь. Не забывайте, что хотя опции 3:2 и 5:4 присутствуют, реально память работает только в режиме 1:1.

После того, как скрипт сделал свою работу, вы можете прошивать любой другой BIOS от P4P800 - PAT останется работать.

Если вы захотите вернуть прежний режим работы, запустите из чистого DOS'а прилагаемый в комплекте файл restore.bat.

Дополнение: Jordan проверил наш скрипт на своей плате и прислал подробнейшие тесты производительности с настоящим РАТ и без такового. Результаты сведены в одну таблицу, которую мы и представляем вашему вниманию.


Как видите, за исключением пары "атипичных" тестов, режим со включенным РАТ либо дает прирост производительности (до +2.8%), либо не меняет общую картину (разница в пределах погрешности измерений).

Биосы

Многие платы ASUS на самом деле имеют совместимые биосы. И серия P4*800 не исключение. Пока мы нашли оптимальный режим работы, было убито несколько материнок. В итоге мы знаем, что на P4P800 работают все биосы от P4C800 и P4P8X (не Deluxe-версии!). После их прошивки P4P800 везде определяется, как соответствующая плата. Однако какой-либо разницы в производительности, к сожалению, замечено не было.

Внимание, биосы от платы P4C800-E оказались несовместимыми с P4P800! После их прошивки плата отказывалась стартовать.

Разгон без потери оптимизаций чипсета

Кроме технологий HyperPath и PAT, в ASUS P4P800 присутствует ещё один набор оптимизаций, включающихся исключительно на частоте шины 200Mhz. Детальное исследование этого эффекта мы проводили в статье "ASUS P4C800-E Deluxe или «Зачем нужен 875P»". При повышении шины до 201Mhz эти оптимизации отключаются, чтобы не сдерживать разгонный потенциал чипсета (и заодно убедить пользователей, что разгон - это плохо;)). Однако на графиках в вышеупомянутой статье мы видели, насколько результаты платы при шине 201MHz меньше результатов на 200MHz. Как уже заметил ALT-F13, от этого эффекта можно избавиться используя программу Clockgen.


Для P4P800 этот трюк тоже работает, однако у этого метода есть недостатки. Во-первых, чтобы получить этот прирост, нужно поднимать частоту именно с 200MHz, то есть грузиться в неразогнанном режиме и повышать только с помощью ClockGen. Во-вторых, уровень стабильности для самого чипсета снижается где-то до 220-225Mhz. А в-третьих, как ни странно, но не все программы адекватно реагируют на подобный разгон. В то время, как оба теста 3Mark (и любые другие real-life приложения) начинают просто-таки летать, Sandra и PCMark ведут себя, словно ничего не изменилось...


Все 3 метода акселерации (HyperPath, PAT, 200FSB trick) одновременно можно использовать далеко не всегда. Вам понадобится процессор с довольно высоким множителем, чтобы вытянуть 200FSB trick на шине около 220 при достаточной тактовой частоте (фактически, это 3.2ГГц и 3.4ГГц процессоры). Также Вам понадобится память с очень низкими таймингами, потому что показать нормальную производительность при высоких таймингах на подобной частоте будет проблематично. Однако, метод дает весьма впечатляющие результаты.

Материнская плата P4P800 наверняка таит в себе ещё множество загадок, которые предстоит разгадать. Инженеры ASUS хорошо постарались, создав самую быструю плату на чипсете i865. Надеюсь, собранная нами в этой статье информация поможет вам достичь на ней новых высот!

Введение

Вся теоретическая информация собрана в нашем материале о модификациях ATI Radeon 9800 Pro (кстати, обновленном по такому поводу), поэтому настоятельно рекомендую ознакомиться для начала с ним, если вы не до конца понимаете, о чем идет речь или просто не уверены в своих силах. В любом случае, в этом руководстве приведена лишь минимально-необходимая информация - сами схемы модов, чье расположение изменилось по сравнению с 9800 Pro.

Все видеокарты на базе Radeon 9800XT, кроме продуктов ASUS, изготавливаются по референсному дизайну ATI. К сожалению, прямо сейчас у меня нет под рукой ASUS'овской карты, поэтому проверить соответствие референсу в вопросах схем питания я не могу. Так что, владельцы ASUS могут просто посмотреть на фотографии - если все будет в точности совпадать, значит - можно паять;) Или дождаться, когда Я дотянусь до такой карты вновь, чтобы осмотреть ее подробнее.

Для основных картинок я использовал 16-цветные GIF'ы для того, чтобы избавить изображение от ненужных деталей, сохранив при этом необходимые подробности.

А теперь займемся перепайкой. Но для начала традиционный disclaimer.

Disclaimer

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все отпаять.
Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

• вы четко представляете себе, что будете делать;
• вы не менее четко представляете, зачем вы это делаете;
• вы умеете делать тонкую работу паяльником;
• вас не пугает потеря гарантии;
• вы выжали максимум из своего компьютера, но хотите большего;
• все другие методы разгона видеокарты исчерпаны.



Необходимые материалы и инструменты



• подстроечный резистор, 10кОм - 2 шт.
• провода - по необходимости
• паяльник и принадлежности
• карта ATI Radeon 9800XT



Vgpu

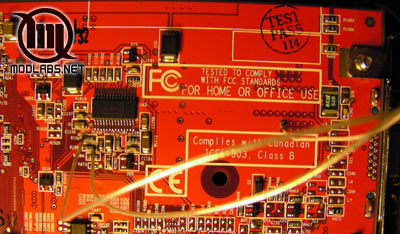

Самый простой мод, с которого обычно и начинают вольтмоддинг видеокарт. Обычно он также дает самые впечатляющие результаты, при этом шанс убить им карту минимальный. Ниже - фотография правого верхнего угла оборотной стороны карты.

Используется 10кОм переменный резистор. Его ОБЯЗАТЕЛЬНО надо сначала выкрутить на максимальное сопротивление. Мы использовали очень чуствительный (один оборот = 0.005В) советский "военный" резистор, но подойдет и любой другой. На картинке синими точками обозначены два контакта, к которым припаиваются провода от резистора. Отдельно стоящая точка отмечает место, где мониторится напряжение. Вот фотография "живого" вольтмода на моей карте:

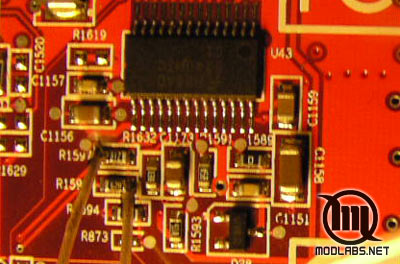

И в деталях:

Стандартное напряжение - около 1.75В. Поднимать выше 1.9В со воздушным охлаждением я бы не советовал. В любом случае, выше 2.1В без экстремального охлаждения нет вообще никакого прироста частоты (я пробовал до 2.3В и кратковременно - 2.6В).

Vmem

Второй и последний вольтмод для R9800XT. К сожалению, Vref и Vddq пока не найдены.

Общая процедура полностью аналогична исполнению Vgpu.
К сожалению, выше 2.9В поднимать напряжение практически бессмысленно, так как разгон начинает падать или появляются так называемые "overvoltage artifacts". Впрочем, рекомендую все же поэкспериментировать. Я поднимал до 3.5В, но это не дало никакого прироста.

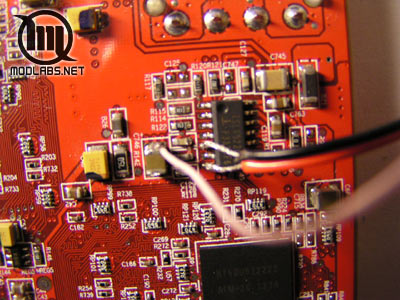

Фото выполненного вольтмода:

И в деталях:

Итого

К моему величайшему сожалению, мой экземпляр Sapphire Atlantis 9800XT (охлаждение ядра отдельным Koolance EXOS, чипы памяти без радиаторов, но с интенсивным обдувом с помощью вентиляторов) прекрасно работавший на частотах 490/840 до вольтмоддинга, не смог вытянуть ничего выше 515/875 в результате проведенных модификаций. Мы продолжаем над ним работать и, думаю, фреонка на ядро все исправит:)
