Введение. Внешний вид и комплектация.

Ну-ка отгадайте загадку! Какого именно зверя мы будем рассматривать сегодня? Ну, то, что это – представитель модельного ряда Radeon X1900 GT – ни у кого, кто прочитал название материала, сомнения не вызывает. А точнее? Давайте вместе подумаем, кто может предложить продукт, хоть чем-то отличающийся от референса с чужими наклейками… Sapphire? Да, есть у них Sapphire Radeon X1900 XTX Toxic 512 MB с системой водяного охлаждения, но о каком-то эксклюзиве на базе младшего в этом семействе адаптера я никогда не слышал. ASUS? А что ASUS, они с видеоакселератором, который не претендует на звание самого-самого, особо не заморачиваются. Может, TUL (PowerColor)? Тоже нет – они в вопросах, которые касаются видеокарт на топовых чипах, особо не отходят от рекомендаций, установок и готовых решений ATI Technologies. Давайте же поднапряжем мозги! Остался один-единственный производитель, который может сделать конфетку из графического адаптера на чипах ATI любого уровня, установив на нее сверхтихую и высокопроизводительную систему охлаждения от Arctic Cooling и иногда добавив изюминок в дизайн печатной платы. Думаю, теперь большинство догадалось, что речь идет о продукте Hightech Information Systems, или просто HIS.
Эта гонконгская компания занимается выпуском графических решений исключительно на чипах от ATI, являясь одним из крупнейших поставщиков видеокарт всевозможных моделей и ценовых диапазонов. Фактически HIS по значимости для канадцев и для рынка вообще можно сравнить, например, с Hon Hai Industries, поставляющей на рынок графические адаптеры от NVIDIA под торговой маркой Leadtek (правда, есть небольшая разница в количестве выпускаемых решений не в пользу первой:) ).
О Hightech Information Systems наш потребитель узнал преимущественно благодаря девятитысячной серии видеокарт от ATI. Тогда благодаря целому ряду факторов их продукты выгодно отличались от изделий конкурентов (главный фактор – не такая, как у всех, система охлаждения). На сегодня хорошая тенденция сохраняется.
HIS – один из немногих производителей, постоянно выпускающих как обычные модели видеокарт, так и с нереференсной системой охлаждения от Arctic Cooling, которая постоянно оптимизируется под те или иные решения. Они являются самым постоянным и сильным партнером швейцарских разработчиков кулеров.
Предустановленная тихая турбина – визитная карточка компании, по которой ее можно узнать везде и всегда. Тем не менее, узнаваемость среди простых покупателей торговой марки HIS в наших краях могла бы быть получше – многие из них попросту не представляют, что это такое. Они знают, что Sapphire или Asus – хорошо, а все остальное – как попадет. А кто такой HIS – хороший или плохой – в этом рядовым покупателям и многим менеджерам компьютерных магазинов, особенно в провинции, еще надо помогать разбираться.
Но вернемся к сегодняшнему герою-участнику тестирования. Чем отличается от собратьев? Как себя ведет в реальной работе и особенно при разгоне?
Буквально на днях на нашем сайте появился обзор, посвященный Х1900-й серии видеокарт от ATI, в котором детально рассмотрены характеристики модели Radeon X1900 GT. Продукт HIS полностью соответствует референсным моделям в плане характеристик и того, что особо изменить нельзя – печатной плате, например, но все-таки обладает заветной изюминкой в виде уникальной разработки кулеров турбинного типа нового поколения с тепловой трубкой, заметно повышающей их производительность. Для конечного пользователя резкое снижение шума, улучшение теплового режима платы, микроклимата внутри корпуса – аргументы более чем веские.

Введение

Видеокарты верхнего ценового диапазона традиционно являются визиткой и основным орудием производителя графических чипов в битве престижа за право называть свое детище самым быстрым видеоакселератором в мире. Пусть даже ненадолго, на полгода, если сильно повезет – то на год; больше ни одна модель видеокарты на одном графическом чипе во всевозможных реинкарнациях на вершине славы в последнее время не удерживается. А что же потом случается с большими запасами чипов, предназначенных для установки на топовые решения, но не нашедшими своего применения на практике? Правильно, чипмейкер старается минимизировать ущерб (правда, скорее максимизировать прибыль) путем выпуска всевозможных «урезанных» решений с отключенными конвейерами, заниженными частотами, использованием другой, более дешевой PCB или типа памяти. Так было всегда и на ближайшие пару лет (если не до конца существования графических адаптеров как таковых в сегодняшнем нашем понимании) достойных альтернатив данному пути для насыщения рынка моделями, способными перекрыть все ценовые сегменты, не предвидится (выпуск новых или обновленных графических чипов по более тонкому техпроцессу, внедрение новых технологий производства – скорее двигатель прогресса, нежели возможность создания одного-двух десятков чипов в рамках одного поколения видеорешений).
А нам, простым оверклокерам то что? Конечно же, мы только за! Ведь путем несложных манипуляций тот самый “обрезок” можно либо превратить в полноценную версию видеокарты верхнего ценового диапазона, либо же ощутимо повысить его производительность и хотя бы максимально приблизиться к «самым быстрым» на нынешний день.

Сегодня речь пойдет о графических акселераторах, основанных на топовых чипах вчерашнего и настоящего от канадской ATI Technologies, R520 и R580. Конкретно же мы будем рассматривать видеокарты Radeon X1800 GTO 256 MB, Radeon 1900 GT 256 MB и Radeon X1900 XTX Toxic 512 MB от хорошо известного и именитого производителя, главного партнера ATI – Sapphire.

Почему именно они? Можно было бы сказать, что «так сложилось», «сегодня в нашу Лабораторию попали…», но на самом деле данная подборка не случайна. Судите сами – Sapphire Radeon X1800 GTO 256 MB – «обрезок», основанный на базе вчерашнего high-end от ATI, видеочипа R520. Sapphire Radeon 1900 GT 256 MB – тоже «обрезок», но более перспективного и интересного R580, который устанавливается на уже вчерашнего (в связи с анонсом решений семейства Radeon X1950 на базе R580+) «царя горы» от канадцев - ATI Radeon X1900 XTX 512 MB. В лице последнего сегодня будет выступать самая интересная и быстрая его версия производства Sapphire серии Toxic (ранее больше известная под именем Blizzard). С помощью нехитрых манипуляций мы попытаемся догнать, а, по возможности – и перегнать в плане производительности на младших собратьях старшего, работающего на номинальных частотах, и посмотрим, что из этого получится.

Общие характеристики тестируемых видеоадаптеров

Технические характеристики сегодняшних участников тестирования получше узнать можно из этой таблицы:


Как видите, разница между видеокартами, основанными на графическом чипе R580, состоит в уменьшенном с 48 до 36 количестве пиксельных процессоров у Radeon X1900 GT. Правда, даже такое их количество позволит этой видеокарте демонстрировать отличную производительность в 3D-приложениях, насыщенных сложными шейдерными сценами, часто используемыми в новых играх. Кроме того, “обрезанный” R580 лишился 4-х tmu и стольких же блоков растеризации (осталось 12 блоков из 16). Уменьшенный вдвое объем видеопамяти на производительности скажется меньшим образом, чем снижение ее рабочей частоты. Остальные возможности семейства Radeon X1900 GT по сравнению со старшим собратом остались неизменными.
Что же касается ATI Radeon X1800 GTO 256 MB, то он отличается от X1900 GT меньшим количеством пиксельных конвейеров, так как выполнен на базе другого графического чипа, и еще немного более низкими рабочими частотами, остальные его возможности такие же, как и у старшего собрата.
Более подробно знакомиться с продуктами из рассматриваемого семейства мы будем на примере видеокарт производства Sapphire, поэтому предлагаю перейти непосредственно к изучению их особенностей и возможностей в работе.

Комплект поставки, дизайн: общие впечатления

Видеокарта поставляется в упаковке весьма скромных размеров, не совсем подобающих уровню продукта – в таких же на прилавки попадает Sapphire Radeon X1300/PRO:


Стилистическое оформление – в духе производителя, с очередными пришельцами из космоса (вернее, из головы главного дизайнера :) ). На коробке присутствует минимальная информация о продукте, находящемся внутри. В комплект поставки входят:

• переходник DVI -> D-SUB - 2шт.;
• адаптер HDTV-out;
• кабель S-Video;
• кабель типа “тюльпан”-“тюльпан”;
• переходник для подключения дополнительного питания от старых БП без соответствующих коннекторов;
• переходник для подключения мониторов по RGB-интерфейсу;
• краткое руководство по установке графического адаптера в систему;
• диск с драйверами;
• наклейка с логотипом производителя.

Комплект проводов весьма пристойный, а вот о любителях игр – основных покупателях данной видеокарты – забыли. Правда, в свете снижения цены на Radeon X1800 GTO до эквивалента 200 у.е. и ниже в этом нет ничего странного и нареканий со стороны как покупателей, так и обозревателей, быть не должно.

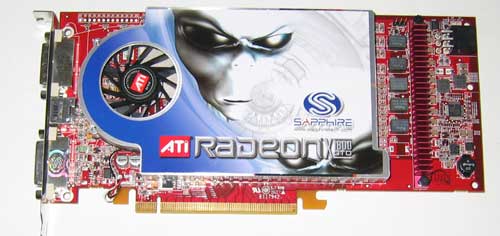

Что же касается собственно графического адаптера, то тут все, как и ожидалось:


Никаких отличий от референса – X1800 XL – не наблюдается. Поскольку все видеокарты верхнего ценового диапазона изготавливаются на одном заводе, принадлежность продукта именно к стану Sapphire выдают только наклейка на кулере (правда, под маленькими сапфировскими головами с большими глазами прячется она самая – канадская девочка Руби с мечом)


…и голографическая наклеечка с логотипом производителя на одном из портов DVI-I. С оборотной стороны графического адаптера тоже никаких особенностей не наблюдается:


Графический чип – R520 – изготовлен на 4-й неделе 2006 года:


На видеокарте установлена память стандарта GDDR-3 производства Samsung со временем выборки 2,0 нс (номинальная частота работы – 1000 МГц):


За видеовход-видеовыход отвечает чип ATI Rage Theater:


Конечно, приятно его присутствие на плате, однако технология VIVO со временем теряет свою актуальность – большинство современных устройств, которые раньше могли подключаться «по старинке», пересели на скоростную и более удобную шину FireWire, а с появлением большого числа разнообразных моделей ТВ-тюнеров качество их видеозахвата зачастую находится как минимум на том же уровне, что и у видеокарт.
Номинальные частоты работы данного графического адаптера соответствуют рекомендованным ATI и составляют 500/500 (1000) МГц (чип/память соответственно).
Система охлаждения – традиционный однослотовый дико воющий кулер с маленькой турбиной, который контактирует с GPU через термоинтерфейс серого цвета:


Да, в режиме 2D его почти не заметно, но стоит только включить максимальные обороты – и геймера спасет только мощный звук из его колонок, способный перекрыть вой системы охлаждения видеокарты.
Для тех, кто не знает, что представляет собой сие творение, решено было кулер разобрать. Для этого, кроме его демонтажа с платы требуется открутить парочку винтов, которые прячутся под наклейкой на кулере.

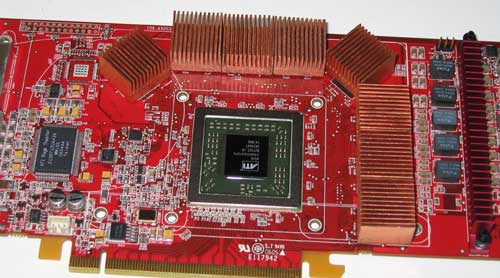

Довольно тяжелое медное основание с густыми ребрами из того же металла заключено в кожух из алюминия или его сплава. Сам основной радиатор выполнен из меди с применением тепловых трубок:


Не странно, что производитель использует столь агрессивную турбину – продуть такие ребра тихоходному вентилятору будет просто не под силу. Тем не менее, этот кулер немного слабоват для видеокарты с таким тепловыделением, так как я не считаю температуру в районе 80 градусов и больше нормальной для какого бы то ни было графического адаптера, не смотря на все заверения производителей о «комфортных условиях работы» их продуктов. Но что есть – то есть, и позже мы посмотрим, как проявит себя Sapphire Radeon X1800 GTO 256 MB в работе. А пока же будем знакомиться с двумя оставшимися графическими адаптерами.


Графический адаптер Sapphire Radeon 1900 GT 256 MB поставляется в чуть большей упаковке, чем вышерассмотренный продукт. Коробка выполнена из глянцевого супера и пестрит наклейками, сообщающими о характеристиках продукта и играх, находящихся внутри:


Стилистическое оформление – традиционно для продуктов Saphire. В комплект поставки входят:

• переходник DVI -> D-SUB - 2шт.;
• адаптер HDTV-out;
• кабель S-Video;
• кабель типа “тюльпан”-“тюльпан”;
• переходник для подключения дополнительного питания от старых БП без соответствующих коннекторов;
• переходник для подключения мониторов по RGB-интерфейсу;
• руководство пользователя по всей серии видеокарт Radeon X1900;
• диск с драйверами;
• диск с программой Power DVD;
• наклейка с логотипом производителя.

Опять же, комплект стандартный для видеокарт такого класса и выделиться чем либо среди ему подобных от других производителей данный продукт в этом плане не может.
Графические адаптеры семейства X1900 GT используют печатную плату от старшего собрата, Radeon X1900 XT/XTX, поэтому их внешнее сходство не вызывает никакого удивления. Единственное, что бросается в глаза – облегченная версия стабилизатора питания с нераспаянными элементами:

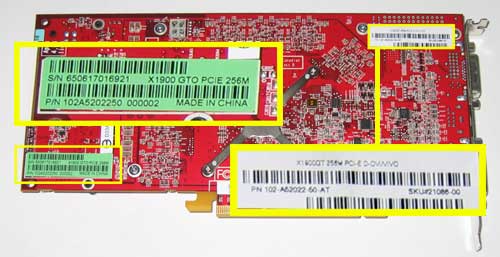

На обратной стороне видеокарты можно заметить следы неопределенности в суффиксе названия среди маркетологов ATI Technologies «до последнего момента»:


В остальном же перед нами традиционная плата для топовых видеокарт семейства Radeon X1900:


Сердце этого видеодадптера - графический чип R580, изготовленный на 19 неделе 2006 года:


На видеокарте установлена память стандарта GDDR-3 производства Samsung со временем выборки 1,4 нс (номинальная частота работы – 1400 МГц):


За видеовход-видеовыход отвечает привычный чип ATI Rage Theater:


Номинальные частоты работы данного графического адаптера полностью соответствуют рекомендованным ATI и составляют 575/600 (1200) МГц (чип/память соответственно) (правда, следует уточнить, что в режиме 2D частота работы графического чипа незначительно снижается – до 500 МГц).
О системе охлаждения сказать нечего, так как все было сказано выше. Тот же радиатор, та же воющая на максимальных оборотах турбина. Идентична не только конструкция, но и изначальное оформление – под наклейкой от Sapphire опять прячется Руби:




Теперь, пожалуй, самое интересное – графический адаптер с системой водяного охлаждения! Если говорить о нестандартном, то нереференсная система охлаждения от той же Arctic Cooling или что-то подобное на серийных видеокартах – явление более-менее привычное, а вот СВО для видеокарты встречается весьма нечасто. Причин тому несколько – и сложность реализации, и ограничения чипмейкера, который зачастую не одобряет такие шаги относительно решений верхнего ценового сегмента, и дороговизна конечного продукта, поэтому на подобный шаг решаются лишь самые сильные, и то очень редко. Само собой, графические адаптеры с собственными СВО относятся к высшему, premium-классу продуктов и выпускаются в весьма ограниченных объемах. Они – видеокарты престижа для производителя, который с их помощью может не только декларативно заявить, но и доказать на деле конкурентам и покупателям, что он – один из лучших, так как может себе позволить на практике реализовать столь сложный замысел.
Инженеры Sapphire решились, и что из этого вышло – попробуем проверить и оценить.
Но для начала – маленькая предыстория, или с чего всё начиналось. Внимательные читатели помнят, сколько новостей было посвящено одному только имени данного графического акселератора. Да, большого скандала как такового не было. Но было иное – была придумана серия Blizzard (“снежная буря”, “метель”), которая должна была дополнить существующий ряд вариаций графических адаптеров от Sapphire – Ultimate (сверхтихие решения с пассивным охлаждением на тепловых трубках; позже на некоторые из этих бутербродов начали устанавливать тихоходные вентиляторы), Fireblade (“огненные” версии видеокарт с мощными громко ревущими турбинами и повышенными номинальными частотами) и Toxic (решения с нестандартными системами охлаждения, преимущественно от Arctic Cooling, и повышенными тактовыми частотами) (не будем забывать о рядовых картах, которые никакой красиво звучащей приставкой в названии не отличаются).
С самого начала Blizzard вообще должен был обходиться без воды – этим именем маркетологи собирались назвать видеокарту уже позапозапрошлого поколения – Radeon X850 XT, которая должна была охлаждаться интересной и в то время казавшейся перспективной разработкой компании NanoCoolers – системой охлаждения, ядром которой должна была стать технология “жидкого металла”. Но не сложилось. Этот продукт так и застрял где-то в лабораториях, а Sapphire вынуждена была искать новых, более надежных партнеров. И такие нашлись. Кто именно – знатоки рынка компьютерных комплектующих по ходу знакомства с новой системой охлаждения Sapphire Radeon X1900 XTX Toxic 512 MB догадаются сразу. А что же Blizzard-Toxic? Почему такая смена названия? Всё было тихо и мирно до последних дней перед отгрузкой видеокарт дистрибьюторам. Этот трепетный момент вот-вот настанет, и тут – звонок в штаб-квартиру Sapphire. “Здравствуйте, мы из Blizzard Entertainment. Слыхали о таких? Название нашей компании Вам ни о чем не напоминает? А судебных тяжб не хотите? А многомиллионных компенсаций? Намек ясен? Спасибо за понимание, до свидания!”. Конечно, дословно передать этот разговор никто из обозревателей не сможет, но суть ясна и ни для кого секретом не является: известная в игровом мире компания Blizzard Entertainment не захотела делиться своим именем с хорошей репутацией, которая зарабатывалась годами. С одной стороны, эту особенность не учли маркетологи Sapphire – как говориться, сами виноваты. Но, с другой, представители игровой индустрии поступили как самые отъявленные подлецы: они бы ещё через день или неделю после отгрузки новых видеокарт дистрибьюторам попросили производителя сменить название.
Правда, западный мир очень цивилизирован и явных признаков недовольствия и громкого скандала никто не высказал. Ничего не было, просто на заводе умелые китайские руки наклеили на СВО, поставляемую с графическим адаптером, новые наклейки, погрузили содержимое в новые коробки, и на этом история закончилась.
Но история историей, а мы с Вами обзор читаем! Поэтому переходим к делу!
Графический адаптер Sapphire Radeon X1900 XTX Toxic 512 MB поставляется в жутко неудобной огромной пластиковой коробке:


Сломать ее, пару раз достав видеокарту и поместив назад, особого труда не составит. Транспортабельность – не на высшем уровне. Лично я картон предпочитаю больше. Кроме логотипа производителя на упаковке выбит логотип серии. Не удивляйтесь, что видеокарта как бы должна называться более токсично, но на фотографии – Blizzard. Просто в Лабораторию ModLabs.net попал предсерийный образец данного продукта.
Не понравилось овальное окошко, сквозь которое якобы можно рассмотреть графический адаптер, расположенный внутри. Может, у китайского дизайнера-разработчика упаковок зрение получше, чем у меня, но в этой мути и воздушных пузырьках можно разобрать только красный цвет текстолита видеокарты, которая спрятана внутри:


За упаковку – твердое два с плюсом. Или может три с минусом. Почему? Потому что попросту не подобает продукту premium-класса такая одежка! От этого момента и дальше по тексту не удивляйтесь двойственной оценке именно Sapphire Radeon X1900 XTX Toxic 512 MB и всего, что с ней связано, так как рассматриваю ее, с одной стороны, как обычный, рядовой продукт, а с другой – под углом первоклассной видеокарты, “царя горы” своего времени, которым это добро по своей сути должно являться.
Наверно, стоит весь дизайнерский отдел (и тех, кто рисует суперугрюмые инопланетные лица на коробках Sapphire, как будто сходу заявляя потенциальному покупателю на подсознательном и сознательном уровнях: “брат, ты ошибся! Эта штуковина демонстрирует очень слабую, не достойную вложенных денег производительность”) отправить на стажировку. Куда – это уже пусть решают на внутреннем заседании. К примеру, чтобы далеко не надо было ехать – можно в Гонконг, к коллегам из Hightech Information Systems.
Ну ладно, не будем отвлекаться на обложку. Может, внутренняя суть нас порадует и оправдает графический адаптер Sapphire Radeon X1900 XTX Toxic 512 MB в наших глазах? Комплект поставки данного продукта включает:

• переходник DVI -> D-SUB - 2шт.;
• адаптер HDTV-out;
• кабель S-Video;
• кабель типа «тюльпан»-«тюльпан»;
• переходник для подключения дополнительного питания от старых БП без соответствующих коннекторов;
• переходник для подключения мониторов по RGB-интерфейсу;
• руководство пользователя по всей серии видеокарт Radeon X1900;
• краткое руководство по установке адаптера в систему;
• диск с драйверами;
• диск с CyberLink PowerDVD 6;
• диск с программным обеспечением от MusicMatch, CyberLink (PowerDirector 4DE, MediaShow 3 Trial, Power2Go 4 Trial, PowerBackUp Trial);
• DVD Sapphire Select (с играми Brothers in Arms, Road to Hill 30, Tony Hawk's Underground 2, Richard Burns Rally и Prince of Persia: Warrior Within);
• наклейка с логотипом производителя.

Комплект поставки хорош. Как для рядовой видеокарты. Он в последнее время стандартный для некоторых графических адаптеров высшего ценового диапазона от Sapphire. Такой же комплект поставляется с Sapphire Radeon X1900 XT/XTX, им же комплектовалась вся Х1800-я серия. Но давайте еще раз вспомним, что перед нами – самый-самый! “И что, это всё?”. Видимо, никто из ведущих сотрудников Sapphire не покупал видеокарты среднего или даже бюджетного уровня от MicroStar International. А надо бы – в другой раз кому-то стало бы стыдно и “за державу обидно”! Умолчу о топовых продуктах от той же MSI, ASUSTek или других именитых производителей. Надеюсь, эти строки прочитают представители MSI International и сделают дружественную подсказку своим коллегам, избалованным сапфирами и порой невнимательным к желаниям покупателя и реалиям рынка ;).
Ну что же, пора познакомиться с “конфеткой”:


Видеокарта, бережно упакованная в пластиковый бокс, не представляет из себя ничего экстраординарного. Интерес может вызвать только система охлаждения, в которой опытные пользователи уже узнали Thermaltake TideWater mini.
Но обо всем по порядку.
Перед нами – абсолютно референсный во всех отношениях ATI Radeon X1900 XTX 512 MB, принадлежность которого к стану Sapphire традиционно выдают голографическая наклейка на одном из портов DVI, эмблема производителя на ватерблоке, наклейка и выгравированный логотип собственно на системе водяного охлаждения:


На видеокарте установлен графический чип R580, который ничем не отличается от установленных на других видео картах серии Radeon X1900:


Его частота – 675 МГц, что на целых 25 МГц выше номинала рядовой карты с шумной турбиной! Да, я понимаю, что в процессе идеологической борьбы с NVIDIA разработчики выжали из R580 почти все соки, но повышение частоты на 3,85 % от номинала – это насмешка над теми, кто собирается покупать этот “самый быстрый из Радеонов”. В резерве у инженеров ведь остались и повышение напряжения, и СВО на вооружении! Но ничего, может, с памятью дела обстоят получше?
На карте установлена Samsung K4J52324QC-BJ11 со временем выборки 1,1 нс, работающая на частоте 1600 МГц вместо положенных по спецификациям для старшей в семействе видеокарты 1550 МГц:


Даа, плюс 3,2 % рабочей частоты – это тоже нечто. Впрочем, с памятью все ясно, ее стабильная работа на большей частоте может вызывать некоторые сомнения (хотя, прошу заметить, теоретически мы должны радовать пользователя и на положенных по техническим данным производителя 1800 МГц), а вот ядро могли бы “догнать” хотя бы до 700 МГц.
Теперь – о системе охлаждения, основной изюминке данного графического адаптера. Но вначале – не водяной.

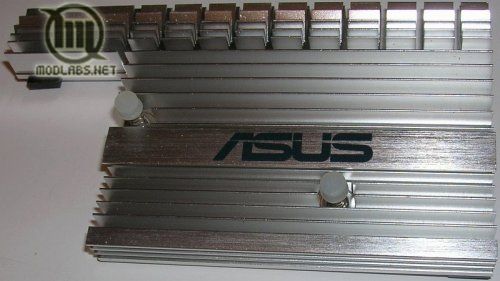

Взгляните на радиаторы, которые установлены на память:


Высота от основания до вершины ребер – 5 мм. Материал – алюминий. Внушают доверие? Нет, скорее несут декоративную нагрузку. Я понимаю, что производитель чипов (тобишь Samsung) заявляет возможность стабильной работы памяти и при температуре в районе 120 градусов, но нам то такое счастье зачем? Яичницу жарить и кофе варить? Справедливости ради стоит отметить, что микросхемы не отличаются высоким тепловыделением – максимум на номинальной частоте и напряжении составляет 2,8 Вт на один чип, что относительно мало. Но это – в штатном режиме ;)
Те, кто стал обладателем такой монструозной видеокарты: не забывайте о дополнительном охлаждении этого зверя! Обратите особое внимание также на силовые элементы – на них как был, так и остался референсный радиатор. На обычных версиях Radeon X1900 XT/XTX его довольно ощутимо обдувает установленная там турбина, а здесь что? Правильно, ничего. Попросту оставлены на произвол судьбы.
Иногда после такого плакать хочется! Уважаемые инженеры Sapphire! Я понимаю, что Вы – люди занятые, читать обзоры и копаться в оверклокерских форумах у Вас нет времени, но поверьте – high-end, premium-продукты так не делаются!
За охлаждение платы в целом – от силы три с минусом, даже если рассматривать Sapphire Radeon X1900 XTX Toxic 512 MB как рядовую серенькую видеокарту, ведь охлаждаться должен не только чип, но и все сильногреющиеся части, а в данном случае – вообще вся плата.
Что же касается охлаждения графического чипа, то тут дела обстоят получше. Как ни крути, а водяное охлаждение при максимальных тепловых нагрузках (пример которых – видеокарты Х1800-1900-й серий от ATI Technologies) оказывается заметно лучше воздушного.
Говоря о реальной проверке, следует отметить, что R580 в процессе тестов при работе на номинальных частотах не нагрелся выше 80 градусов (открытый тестовый стенд), и это – на пониженных оборотах турбины СВО! Это довольно неплохо по сравнению со штатным кулером от топовых видеокарт семейства Radeon, но все равно недостаточно для серьезного разгона. Главное преимущество собственной СВО у Radeon X1900 XTX Toxic – намного более низкий уровень шума.
Что же касается строения Thermaltake TideWater mini, установленной на данный графический адаптер, то первое, что следует отметить – ватерблок. И отметить опять в темных тонах – он выполнен из алюминия! …дешевый китайский ширпотреб?:) ну нельзя экономить два доллара на таких продуктах, нельзя!


Ватерблок двумя гибкими шлангами с логотипом их истинного производителя:


соединен с конструкцией, занимающей отдельный слот материнской платы и по размерам совсем немного уступающей самой видеокарте. Она состоит из:

• маленькой 12 В помпы;
• компактного расширительного бачка с клапаном, позволяющим дозаправку;
• медного радиатора, похожего на радиаторы с тепловыми трубками;
• вентилятора-турбины;
• корпуса, выполненного из алюминия, который играет роль дополнительного радиатора – он контактирует с медным радиатором по всему его периметру через термопасту, по своим физико-химическим свойствам и показателям эффективности напоминающую КПТ-8.
  Все предельно просто и аккуратно (хоть в этом сомневаться не приходится). Данная СВО подключается к 12 В через разъем типа molex и включается одновременно с компьютером. Из особенностей – синяя подсветка:




  и регулятор скорости вращения турбины (два положения, на 2000 и 2500 оборотов +/-10 % в минуту):




  Оригинальный ярко-зеленый цвет жидкости, которой заправлена СВО, останется недосягаемым для глаз пользователей, т.к. части системы соединены между собой непрозрачными шлангами – еще один потенциальный вариант усовершенствования в плане внешнего вида для будущих дизайнерских набросок:) В целом, как для охлаждения графического чипа, Sapphire использует довольно неплохое решение, однако можно было сделать и получше. Как минимум, за счет медного теплообменника. Но видеокарта работает, чип охлаждается лучше, чем при использовании воздушного охлаждения, а уши пользователя не страдают от излишнего шума (слишком привередливым, однако, режим со скоростью оборотов вентилятора, равной 2500 в минуту, не понравится) – ну и ладно.
  К слову, TideWater mini, судя по информации на сайте производителя, должна протянуть около двух лет без дозаправок и чисток системы от пыли (но это не значит, что можно поставить данный графический адаптер в компьютер и сесть за игрушки, не убирая в комнате на протяжении этого периода времени :)) в режиме работы по 12 часов в день. На этом, пожалуй, хватит обливать грязью инженеров и дизайнеров Sapphire (я не хотел, сами напросились), и заняться самым интересным – разгоном тестируемых графических адаптеров!



  Что нужно знать для успешного разгона видеокарт серии Radeon Х1800 – Х1900

  Прежде чем приступать – обязательно прочитайте наш

  Disclaimer

  В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Однако, мы не можем обещать того, что все у всех пройдет так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе Вашей собственной ошибки. Ни лично автор, ни администрация ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

  ВНИМАНИЕ! Вольтмоддинг и прочие модификации, если их заметят, стопроцентно отменяют всякие гарантийные обязательства! Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все вернуть в исходное состояние. Приступать к вольтмоддингу и другим манипуляциям можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:
  • вы четко представляете себе, что будете делать;
  • вы не менее четко представляете, зачем вы это делаете;
  • вы умеете делать тонкую работу паяльником;
  • вас не пугает потеря гарантии;
  • вы выжали максимум из своего компьютера, но хотите большего;
  • все другие методы разгона видеокарты исчерпаны.
  Перед тем, как заниматься вольтмоддингом, убедитесь, что Вы не забыли об улучшении охлаждения графического адаптера (ведь зачастую штатного кулера не хватает даже при обычном разгоне)!

  Эксперименты с прошивками

  За прошлые годы, в процессе экспериментов с разнообразными моделями видеокарт, оверклокеры опытным путем неоднократно доказывали, что прошивка БИОСа от другого графического адаптера может улучшить разгон того, что есть на руках у пользователя. Зачастую улучшался разгонный потенциал памяти из-за изменения разных таймингов и субтаймингов, прописанных в прошивках от тех или иных вендоров. А как ситуация обстоит сейчас, с самыми мощными графическими адаптерами дня вчерашнего и сегодняшнего от ATI Technologies? Наверно, не зря этому вопросу приделен целый подраздел;)
  Пожалуй, самым значимым является разгон памяти на Radeon X1800 GTO. Как Вы помните, на эти видеокарты устанавливается двухнаносекундный Samsung, который в большинстве случаев едва осиливает частоту 1200-1300 МГц, даже при повышении напряжения. Экспериментальным путем, на личном опыте (5 успешных случаев на пяти разных графических адаптерах, в то же время ни одной неудачи) и при обмене мнениями на форумах разных оверклокерских ресурсов установлено, что вся проблема графических адаптеров этой серии кроется в низких таймингах. Исправить ситуацию должна прошивка BIOS от Radeon X1800 XT с 256 МБ памяти, которую можно скачать, например, здесь.
  Не пробуйте прошивать BIOS от версий с 512 МБ – ничего, кроме разноцветных квадратиков, Вы в итоге не получите.
  Что же касается результата, то он очень внушительный: после этой модификации потолок разгона видеопамяти отодвигается примерно к 1600-1700 МГц без применения дополнительного охлаждения и поднятия напряжения (и практике плевать на то, что чипы маркируются как 2,0 нс)! Результат более чем впечатляет, - 400-500 MHz DDR на дороге не валяются, а на производительности скажутся самым лучшим образом. Поэтому данный мод однозначно рекомендуется всем без исключения владельцам Radeon X1800 GTO 256 MB.
  Аналогично себя будет вести семейство Radeon X1800 XL. Правда, по нему мной собрана намного более скудная статистика повышения разгонного потенциала памяти после проведения такой модификации.
  Кроме того, попытаться улучшить разгонный потенциал памяти можно и на ATI Radeon X1900 XT - путем прошивки биоса от X1900 XTX. Однако статистика в этом случае не такая радостная, как с Radeon X1800 GTO 256 MB, но владельцам таких видеокарт с форумов xtremesystems.org зачастую удавалось выжать дополнительно 50-100 МГц DDR.
  Кстати, возможно программное повышение таймингов работы памяти видеокарт серий Radeon X1800-X1900, и экспериментировать с различными значениями того или иного параметра совсем не обязательно. Экспериментально доказано, что применение для разгона популярной утилиты OverClocker само по себе повышает ее разгонный потенциал. За счет чего – до конца не изучено, но при разгоне этой программой и, например, ATITool, наблюдается разница в 50-100 МГц в пользу первого. При равных же частотах графические адаптеры, которые подвергаются разгону указанной утилитой (или хотя бы при ее запуске, без изменения рабочих частот), в тех же условиях, при 100 % аналогичных настройках на одной системе демонстрируют на пару «попугаев» меньшую производительность, чем без OverClocker’a или при разгоне видеокарты другими утилитами, что косвенно свидетельствует о повышении работы таймингов видеопамяти. Экспериментируйте - для каждого адаптера результат таких манипуляций, на первый взгляд кажущихся танцами с бубном, индивидуален, но он проявляется в подавляющем большинстве случаев.

  Тепловыделение

  Казалось бы, зачем говорить о том, что всем и так известно? Причина тому проста – рекордные показатели энергопотребления рассматриваемой серии графических адаптеров, напомнить о которых будет совсем не лишним. То, что видеокарты серий ATI Radeon X1800 и X1900 обладают незавидным “аппетитом” потребления электроэнергии и, как следствие, тепловыделения, ни для кого уже не секрет. Тем не менее, при попытках разгона неопытные пользователи, начитавшись о неплохом разгонном потенциале этих графических адаптеров при должном подходе, часто сталкиваются с проблемой типа “А моя видяха почти не гонится:( “. При этом зачастую поднятие частот осуществляется при использовании штатной системы охлаждения (может даже при пониженных оборотах турбины), а на показания термомониторинга мало кто своевременно обращает внимание.
  Для эффективного и хорошего разгона этих видеокарт забудьте о заверениях производителя в том, что такие температуры (порядка 80 градусов и больше) – норма! Да, при работе на номинале так оно и есть, но жара (особенно когда на плате яичницу можно жарить) – один из главных врагов любого оверклокера. Поэтому дополнительное охлаждение не только графического чипа и памяти, но и силовых элементов и платы в целом, однозначно рекомендуется.
  Очень желательна замена штатной системы охлаждения, причем воздушный кулер типа Zalman VF-7000 Series или VF-900 не даст в полной мере раскрыться потенциалу R580, особенно если Вы параллельно поднимаете напряжение на ядре. Я ни в коем случае не призываю переходить всех на фреонки, но как минимум СВО, хорошие радиаторы на элементах системы питания и обдув платы в данном случае будет тем, “что доктор прописал”.

  Вольтмоддинг + боремся с coldbug

  Может, не все знают, но существует два варианта вольтмодификации видеокарт серии Radeon X1800-X1900:
  1. программный вольтмоддинг;
  2. аппаратная модификация (она в теории возможна на любом графическом адаптере, в данном случае же успешно применяется энтузиастами на практике).

  Путь первый – программный вольтмоддинг – является “дорогой для ленивых” - самым простым способом модификации напряжения на графическом чипе и видеопамяти. При этом нет необходимости записывать нужные значения в BIOS видеокарты, прошивать его, как это было в случае с 6-й серией графических адаптеров от NVIDIA. Здесь все осуществляется на лету.
  Для повышения/понижения напряжения на видеокартах серии Radeon X1800-X1900 нам потребуется вышеупомянутая утилита OverClocker. Как ею пользоваться – интуитивно понятно даже начинающему:




  как видите, интерфейс максимально прост и ясен. Все, что нужно – это поднять до желаемого уровня напряжение, выставить необходимую частоту и нажать на кнопку “применить”.
  Преимущества данного способа вольтмодификации не вызывают сомнения:

  • не надо ничего паять или закрашивать карандашом;
  • напряжение выставляется с точностью до 0,05 В;
  • сохраняется полный товарный вид устройства.

  Правда, для длительного пользования этот вариант неудобен по нескольким причинам:

  • каждый раз при входе в операционную систему все значения нужно выставлять заново;
  • энтузиастов зачастую не удовлетворяет максимальный потолок поднятия напряжения ни на графическом чипе, ни на памяти.

  Именно для устранения неприятностей с двумя последними пунктами был разработан аппаратный вольтмоддинг видеокарт Radeon X1800-X1900. Его схема абсолютно одинакова для обоих указанных семейств, так как принципиальных отличий и в дизайне печатных плат в целом, и в расположении и номиналах элементов системы питания нет.
  Для начала – контрольные конденсаторы, на которых можно замерять интересующее Вас напряжение:




  Вариантов точек замера более чем достаточно:




  По ходу руководства по модификации системы питания наших подопытных дополнительно будут предложены другие точки с лицевой стороны печатной платы – может, кому будет удобнее замерять напряжение на них.
  Еще раз напомню, что этот гайд универсален и подходит для применения на практике на любых видеокартах семейств ATI Radeon X1800 или X1900.

  Для модификации сегодняшних пациентов нам понадобятся:
  • мультиметр;
  • паяльник с жалом потоньше (оптимальный вариант – 25Вт);
  • подстроечные (очень желательно многооборотные) резисторы сопротивлением 50 кОм – 4 штуки;
  • тонкие соединительные провода (желательно медные многожильные).

  Любителей использовать карандаш для получения высоких напряжений вынужден огорчить: всех “карандашных” модификаций для данного семейства видеокарт не найдено, но такой мод пригоден для поднятия напряжения на ядре графического адаптера.
  В любом случае вынуждены Вам напомнить, что карандашному вольтмоду присущи некоторые недостатки, из-за которых мы его используем сравнительно редко. Графит имеет свойство “осыпаться”, такой вольтмод недолговечен – это раз, нужно предельно осторожно “рисовать” сопротивление и проверять полученное сопротивление, так как есть намного большая возможность отправить Вашу карту в мир иной, чем при обычном вольтмоде – это два (особенно при сравнительно больших сопротивлениях закрашиваемых резисторов, как в данном варианте).
  В случае с ATI Radeon X1800-X1900 карандашный мод особо сложный в практической реализации из-за очень малого размера резистора, который необходимо зарисовывать.
  Ну а теперь – за дело!

  Модификация системы питания графического чипа (Vgpu)

  За питание ядра отвечает многоногий таракан по имени VT1103MF, который находится на самом краю платы.
  Как и обещал, привожу дополнительные точки замера напряжения на ядре:




  Для поднятия напряжения необходимо припаять переменный резистор, предварительно выкрученный на максимальное сопротивление, между точкой А (одна из площадок для пайки резистора R1452, которого в финальной версии печатной платы быть не должно) и землей:




  Точка B=А, тоесть они соединены непосредственно на плате. Теоретически это значит, что один из выводов нашего переменного резистора можно припаять и к ней. Правда, на практике владельцы (да-да, одним случаем дело не ограничилось!) видеокарт из форумов xtremesystems.org, которые решились на такой шаг, “доигрались” до выхода их из строя! Причина тому – слишком маленький резистор R1454, который попросту “сжигался” паяльником в процессе пайки. Как следствие – на ядро не подавалось напряжение. Если Вы умудрились допустить такую же ошибку – не пугайтесь, проверьте данное сопротивление. Его значение должно лежать в пределах от 500 до 600 Ом. Если меньше – значит, присутствует вольтмод:) Если больше – ничего страшного. Если намного больше и графический адаптер не работает – однозначно меняйте данный резистор на что-то другое с аналогичным сопротивлением.
  Карандашный мод состоит в зарисовывании того же резистора R1454 для понижения его сопротивления до получения нужного напряжения на ядре видеокарты. Еще раз отмечу – в этом случае будьте предельно осторожны!
  Почти забыл: поднимать напряжение на графическом чипе данным способом можно только после загрузки операционной системы, так как видеокарты серий X1800-X1900 обладают встроенной защитой. Если начальное напряжение “холодного старта” на ядре превышает 1,35 В – видеокарта не запустится. Если такое случилось – не переживайте, все решается путем понижения стартового напряжения до указанного уровня.

  Вольтмод памяти (VDDC и VDDQ)

  Зачастую максимального напряжения, которое можно получить на видеопамяти графических адаптеров семейства Radeon X1800-X1900 программным путем – 2,2 В как собственно на чипе памяти, так и на его буферах ввода-вывода – с головой достаточно для нормального разгона. Однако нет предела совершенству, и если Вы решили от души погонять за “попугаями” - этого показателя будет маловато.
  Поэтому снова вооружаемся паяльником и берем два резистора на 50 кОм. Предварительно необходимо снять радиатор с силовых элементов. В данном случае вольтмодификация сопряжена с трудностью качественной и безопасной пайки провода от одного из выводов резистора к указанному конденсатору. Другой вывод – к общему проводу, в качестве которого можно использовать один из выводов близко расположенного конденсатора для каждого из модов:




  Но дорогу осилит идущий! После завершения пайки проверьте, нет ли ненужного нам и совсем неуместного короткого замыкания места пайки на землю.
  Также хочу напомнить, что мы имеем дело с радиатором от очень хрупких элементов системы питания, поэтому соблюдайте меры предосторожности при его снятии и повторной установке!
  Вот Вам также дополнительное альтернативное место замера напряжения на памяти на лицевой стороне платы:





  Боремся с coldbug - вольтмод встроенного в графический чип контроллера памяти (VDDCI)

  Оверклокеры-экстремалы, которые охлаждают графические чипы R520 и R580 с помощью систем фазового перехода, в 100% случаев стыкаются с так называемым coldbug – состоянии видеокарты, которая не хочет и не может стабильно и безглючно работать при сверхнизких температурах. Для каждого отдельно взятого видеоадаптера эти показатели индивидуальны, но в основном лежат в пределах от нуля до минус 30 градусов по Цельсию.
  Как известно, двух- и трехкаскадные системы фазового перехода способны обеспечить намного более низкие температурные показатели, и учиться использовать весь заложенный в таких системах охлаждения потенциал энтузиастам не привыкать.
  Иногда немного помогает вольтмод системы питания графического процессора, но не сильно. Намного более ощутимый эффект дает модификация напряжения на кольцевом контроллере видеопамяти, встроенном в графические ядра от ATI, или так называемый VDDCi-mod.
  Для этого нам необходимо отыскать на плате “старого друга” - стабилизатор LM324, который находится близко от развернутого на 45 градусов чипа памяти в районе силовых элементов, у верхнего края платы.
  Оставшийся резистор на 50 кОм паяем ко второй ноге упомянутого стабилизатора и “земле”:




  Мониторинг напряжения осуществлять в точке, указанной на рисунке. Какое предельное значение для VDDCI-мода, при котором сохраняется стабильная работа видеокарты и нет риска спалить какой-нибудь ее компонент – точно неизвестно, но большинство энтузиастов при бенчинг-сессиях устанавливают 1,75 +/-0,1 В. К сожалению, ввиду отсутствия хоть какой-то системы охлаждения, способной выдать минусовые температуры на нагрузке, у меня в данный момент нет, поэтому реально на практике установить оптимальное значение VDDCI при экстремальном разгоне и выяснить все нюансы, связанные с ним, не удалось. Однако сам мод работает – проверено – напряжение поднимается, поэтому кому необходимо – экспериментируйте!

  По части модификации питающих напряжений на Radeon X1800-X1900 пока все. Осталось поведать Вам, к чему привели эти все манипуляции с нашими сегодняшними участниками тестирования.



  Результаты разгона – на практике





  При разгоне видеокарт семейств ATI Radeon X1800 и X1900, как уже было сказано выше, очень важную роль играет система охлаждения графического адаптера. Чем она эффективней – тем лучше результат. В случае с Sapphire Radeon 1800 GTO 256 MB и Sapphire Radeon 1900 GT 256 MB однозначно главным ограничивающим фактором и “самым слабым звеном” будет их кулер. Именно поэтому разгон сегодняшних участников тестирования проводился при использовании водяного охлаждения графического чипа (переделанный под видеокарты процессорный Revoltec X-Freezer rev.2, socket 478; помпа Eheim 1048 (заявлены 600л/ч), радиатор Airplex EVO 360, охлаждаемый тремя довольно агрессивными 120мм вентиляторами) и интенсивном обдуве каждой платы с двух сторон 120-мм вентиляторами.




  Для улучшения охлаждения видеопамяти использовались медные радиаторы Revoltec BGA RAM Freezer (размеры каждого “кубика” – 20х20х15 мм, материал – чистая медь):




  Результаты разгона при использовании штатной системы охлаждения приведены лишь для справки и в длительном режиме не проверялись. Также следует отметить очень высокую температуру графического чипа при использовании штатной воздушной системы охлаждения.
  Проверка проходила на открытом тестовом стенде.

  Sapphire Radeon X1800 GTO 256 MB
  Как Вы помните, номинальные частоты работы данного графического адаптера составляют 500/500 (1000) МГц. Безо всяческих манипуляций с напряжениями, замены системы охлаждения он согласился работать на частоте 555/1230 МГц.
  После прошивки биоса от ATI Radeon X1800 XT 256 MB мы смогли получить ту же частоту ядра, а вот память, как я и говорил, осилила кажущуюся фантастической частоту 790 (1580) МГц! Это всё – без поднятия напряжения.
  Поскольку при его увеличении тепловой режим графического адаптера оставлял желать лучшего, штатная система была демонтирована и вместо нее установлена СВО. Напряжение на чипе было поднято до 1,575 В, на памяти – 2,2 В.
  Как результат - наш “младшенький” разогнался до безартефактных и совершенно стабильных 775 МГц по ядру и 855 (1710) МГц – по памяти!
  Вот с такими частотами уже не стыдно будет проводить тестирование и выяснять, стоит ли сегодня покупать Sapphire Radeon X1800 GTO 256 MB!

  Sapphire Radeon X1900 GT 256 MB
  Номинальные частоты работы данного графического адаптера составляют 575/600 (1200) МГц (чип/память соответственно).
  Разгон безо всяческих манипуляций показал, что карта способна на работу при 620/800 (1600) МГц! Это – уже хороший результат по памяти, по ядру же слабо, но причина ясна – заниженное напряжение.
  Демонтаж штатного кулера и установка СВО позволили значительно улучшить тепловой режим платы, а поднятие напряжения до 1,55 В на чипе (при большем поднятии результат разгона не улучшился) и 2,15 В – на памяти (установка 2,2 В приводила к снижению разгонного потенциала) дало рост частот до 760/880 (1760) МГц!

  Sapphire Radeon X1900 XTX Toxic 512 MB
  Номинальные частоты – 675/800 (1600) МГц.
  В данном случае при разгоне важную роль будет играть штатная система водяного охлаждения, эффективность которой хоть и далека от максимальных показателей, но удержать температуру графического чипа в более принятных рамках, нежели со штатной турбиной от ATI, для нее очень даже под силу.
  Результат разгона без поднятия напряжения – 725/885 (1770) МГц – весьма неплох как по ядру, так и по памяти.
  Однако нет предела совершенству – штатную СВО я все равно демонтировал и установил свою, плюс прибавился обдув платы вентиляторами.
  На графическом чипе было установлено напряжение, равное 1,65 В (выше уже и моя тестовая СВО не выдерживала – как минимум, нужен серебряный ватерблок:) ), на памяти – 2,2 В. Результат не заставил себя долго ждать – 815/920 (1840) МГц – это уже очень серьезный результат!

  Насколько же успешно разгон графических адаптеров скажется на их производительности – будем изучать дальше.



  Тестовый стенд, настройки тестовых пакетов, методика тестирования

  Интересно было бы проверить реальную производительность, которой мы добились благодаря хорошему разгону младших в семействах Х1800 и Х1900 от ATI. Также нужно узнать, что же дает трехпроцентный заводской разгон видеокарте Sapphire Radeon X1900 XTX Toxic 512 MB, поэтому именно изучением производительности сегодняшних участников тестирования мы и займемся в данном разделе.
  Для этого был использован открытый тестовый стенд такой конфигурации:
  • Процессор: AMD Athlon 64 X2 4800+ (Toledo) socket 939;
  • Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
  • Процессорный кулер - Arctic Cooling Alpine 64;
  • Память – 2x512 MB TwinMOS (Winbond UTT CH-5, -AA4T);
  • Блок питания: 600W be quiet! Dark Power ATX2.2;
  • Жёсткий диск: 120Gb ATA-100 Hitachi (7200 rpm);
  • Приводы: DVD-RW NEC ND-3520A
  Для обеспечения меньшей процессорозависимости полученных результатов CPU работал в режиме 350х8=2800МГц при напряжении питания 1.5 В, при этом память функционировала как DDR-133, ее итоговая частота достигла 233 МГц при таймингах 2-2-2-5-1Т, напряжение на памяти - 3.4 В.
  Операционная система – Windows XP SP1, для разгона всех графических адаптеров использовалась утилита RivaTuner 2.0 RC16. Что касается драйверов – то проверка проходила на Catalyst 6,4.
  Все настройки драйверов – по умолчанию. Необходимые видеорежимы в процессе тестов при надобности выставлялись через опции контроля тестовых приложений.

  Были использованы следующие тестовые пакеты:
  • 3DMark 05 build 1.2.0;
  • 3DMark 06 v.1.0.2
  Реальные игровые приложения:
  • Serious Sam 2 (Direct3D) – игра версии 2.066, настройки качества изображения - "High", в игре,использовалась демо-запись "GREENDALE";
  • F.E.A.R. (Direct3D) – версия игры 1.02, настройки качества изображения - "High", «прогонялся» стандартный демо-тест;
  • Quake 4 (OpenGL) – версия игры 1.0.4.0 build 2147. Использовалось собственное демо, записанное на уровне "Hangar Perimeter"


  Видеоадаптеры трестировались в таких частотных режимах:
  Sapphire Radeon X1800 GTO 256 MB:
  • 500/500 (1000) МГц – номинальные частоты работы;
  • 555/615 (1230) МГц – частоты при обычном разгоне без каких-либо модификаций;
  • 775/855 (1710) МГц – максимальные частоты при вольтмоддинговом разгоне и смене прошивки видеокарты;


  Sapphire Radeon X1900 GT 256 MB:
  • 575/600 (1200) МГц – номинальные частоты работы;
  • 620/800 (1600) МГц – частоты при обычном разгоне без каких-либо модификаций;
  • 760/880 (1760) МГц – максимальные частоты при вольтмоддинговом разгоне с применением СВО;


  Sapphire Radeon X1900 XTX Toxic 512 MB:
  • 650/775 (1550) МГц – заниженные до показателей обычных Radeon 1900 XTX – для выявления прироста от минимального заводского разгона данного графического адаптера;
  • 675/800 (1600) МГц – номинальные частоты работы;
  • 725/885 (1770) МГц – частоты при обычном разгоне без каких-либо модификаций;
  • 815/920 (1840) МГц – максимальные частоты при вольтмоддинговом разгоне, и применении дополнительного охлаждения компонентов платы этого графического адаптера




  Результаты практической проверки – анализ

  3DMark 05 build 1.2.0

  В этом популярном тестовом пакете испытания проводились на “родном” разрешении, при стандартных настройках и с включенными антиелайзингом и анизотропной фильтрацией. Картина расстановки сил никаких значительных неожиданностей не преподнесла – на графике наблюдается четкая иерархия производительности соответственно позиционированию того или иного графического решения компанией-чипмейкером, ATI Technologies.




  Из приятных для владельцев Radeon X1800 GTO моментов следует отметить то, что при хорошем разгоне именно эта видеокарта догоняет и немного обгоняет младшего, но более быстрого в штатном режиме собрата, чего ей, в свою очередь, по отношению к Х1900 ХТХ, не удается.


  3DMark 06 v.1.0.2

  В данном тестовом пакете картина сильно не меняется – расстановка сил примерно та же:





  Serious Sam 2






  F.E.A.R.






  Quake 4





  Игровые приложения (какие – больше, какие – меньше) демонстрируют солидарность с синтетическими бенчмарками. Как уже подчеркивалось выше, ничего странного в этом нет – все видеокарты-участники тестирования используют графические чипы верхнего ценового сегмента с примерно одинаковыми возможностями от одного производителя.
  В целом «игровой мощи» проверенных видеокарт хватает с головой для того, чтобы комфортно поиграть как минимум в разрешении 1024х768 на максимальных настройках и с активацией функций полно экранного сглаживания и анизотропной фильтрации. Главное, чтобы центральный процессор не подвел и мог «по полной» загрузить тот или иной графический адаптер (с триумфальным шествием архитектуры процессоров семейства Core от Intel это уже не проблема).

  Выводы

  Первым делом – почему драконы, наверно спросите Вы. Думаю, тому, кто уже успел поближе “пообщаться” с любой из видеокарт семейства ATI Radeon X1800 или X1900 или же является владельцем таковой, объяснять долго не надо. Тем же, кто только из обзоров знаком с топовыми графическими адаптерами уже позапрошлого и прошлого поколений (так как на арену вышел ATI Radeon X1950 XTX), словами передать всю полноту ситуации будет трудно, но постараюсь. Так вот, в процессе тестирования сегодняшних участников, особенно при их разгоне и после долгих циклов тестов я физически ощущал всю их тепловую мощь, сидя за метр от тестового стенда. Если же поднести руку поближе к ним – то порой становилось страшно от того громадного количества тепла, которое карты выделяли, и электроэнергии, которую они “пожирали”. Поэтому ассоциация с драконами совсем не случайна, и, как по мне, наиболее ярко может передать всю сложившуюся картину.
  Правда, на самом деле все не так страшно – пусть потенциальных покупателей это волнует не сильно. Нужна всего-то малость – хорошая вентиляция корпуса, в котором будет работать графический адаптер, и нормальная система охлаждения, если Вы собираетесь его сильно разгонять. Тем более, зима на носу – лишняя печка в доме никому не помешает! ;)
  Недостаток в виде тепловыделения – присущ всем видеокартам указанных семейств. Компенсируется он просто отличной производительностью (правда, для полной загрузки топовых видеокарт нужен мощный центральный процессор) – спокойно можно играть в самых высоких разрешениях с применением анизотропной фильтрации и полноэкранного сглаживания! Разгон же этой производительности неплохо прибавляет, особенно в случае с Radeon X1800 GTO и Х1900 GT (отчасти благодаря использованию “слабенького” Toledo @2800 MHz).
  Мы же рассматривали ныне три конкретные модели графических адаптеров, поэтому необходимо выделить основные “за” и “против” каждого из них и дать общую оценку.

  Sapphire Radeon X1800 GTO 256 MB

  Плюсы:

  • неплохой комплект поставки;
  • охлаждается не только GPU, но и память;
  • отличный разгонный потенциал памяти при правильном подходе.

  Минусы:

  • высокое тепловыделение (правда, этот недостаток присущ всем аналогичным видеокартам);
  • шумная система охлаждения;
  • в сравнении с сегодняшними конкурентами – малое количество пиксельных конвейеров, что отразится на работе в новых играх, использующих сложные шейдерные сцены.
  В целом перед нами – абсолютно референсный представитель серии X1800 GTO, не выделяющийся какими-то особенностями среди аналогичных моделей от других производителей.

  Sapphire Radeon X1900 GT 256 MB

  Плюсы:

  • неплохой комплект поставки;
  • охлаждается не только GPU, но и память;
  • отличный разгонный потенциал;
  • наличие 36 конвейеров, то есть заявка на хорошую производительность в играх ближайшего будущего.

  Минусы:

  • высокое тепловыделение (правда, этот недостаток присущ всем аналогичным видеокартам);
  • шумная система охлаждения.
  Как и в случае с Radeon X1800 GTO, Sapphrie Radeon X1900 GT 256 MB – представитель семейства, которому нечем похвастаться перед такими же графическими адаптерами, поставляемыми под другим брендом. Качество исполнения у всех одинаковое, ведь делаются такие видеокарты на одном заводе по заказу ATI Technologies.

  Sapphire Radeon X1900 XTX Toxic 512 MB

  Что касается этой видеокарты, то тут необходимо давать оценку с двух точек зрения: первая – считая, что перед нами как бы традиционный, массовый продукт, а другая – что мы имеем дело с самым-самым представителем премиум-класса среди графических адаптеров, так как полученные оценки будут ощутимо отличаться.
  В первом случае Sapphire Radeon X1900 XTX Toxic можно охарактеризовать так:

  Плюсы:

  • повышенные номинальные частоты – перед нами самый быстрый в мире Radeon X1900 XTX;
  • предустановлена тихая и производительная система водяного охлаждения;
  • отличный комплект поставки

  Минусы:


  • высокое тепловыделение (как уже упоминалось, этот недостаток присущ всем аналогичным видеокартам);
  • из-за особенностей конструкции необходим корпус с хорошей вентиляцией.

  Если же вернуться ко второму варианту оценки, то можно большинство хороших сторон сделать плохими и не соответствующими уровню продукта. Среди них особенно следует выделить:


  • неудобную упаковку с очень непритязательным дизайном;
  • комплект поставки, учитывая позиционирование видеокарты, можно было сделать и получше, чтобы обособить версию Toxic от обычных Radeon X1900 XTX;
  • фактически насмешка над пользователями, для которых разгон – не пустое место, так как очень мало повышены относительно рекомендованных номинальные частоты, хотя запас значительно больше;
  • pеально охлаждается только графический чип – в условиях повседневного использования необходима либо отличная вентиляция, либо дополнительный обдув платы графического адаптера;
  • производительности СВО не хватит для серьезного разгона;
  • алюминиевый ватерблок в СВО лучше заменить на медный.

  Поэтому над своими последующими premium-проектами команде Sapphire необходимо будет работать более внимательно и рассматривать их с правильной точки зрения. Тогда безукоризненный продукт действительно сможет покорить сердца всех обозревателей и тех избранных пользователей, которые будут иметь с ним дело, а сама компания громко и безапелляционно укрепит свой имидж и подтвердит статус главного и лучшего партнера ATI Technologies.


  Успешного разгона рядового видеоадаптера до уровня Hi-End!
  © cyclone

  Обсуждение данного материала ведется здесь.
