GeForce 7300 GT Total Guide, ч.2: тестирование и вольтмоддинг трёх карт

Рубрика: Видеокарты
Дата: 02/09/2006 16:04:10

Введение

Рынок графических адаптеров развивается стремительными темпами. Сегодня существует конкуренция как между двумя ведущими производителями графических чипов – NVIDIA и ATI, так и собственно между производителями видеокарт, которые предлагают конечному пользователю готовые решения.
Для того, чтобы максимально эффективно действовать на рынке, необходимо активно развивать все направления производства. Ограничиваться классическим разделением “low-end – mainstream – high-end” не стоит хотя бы по двум причинам: 1) конкуренты не дремлют и могут неожиданно сильно обогнать друг друга, выпустив новое оригинальное решение; 2) пользователей тремя категориями не удовлетворить, для чего и создаются модельные ряды продуктов на тех же графических чипах, но с совершенно разными характеристиками – для очередного завоевания покупательских сердец и кошельков.
Сегодня речь пойдет именно о таком классическом примере выпуска на базе уже готового и хорошо обкатанного видеоядра нового типа продуктов от калифорнийского гиганта NVIDIA в лице его детища, GPU G73. Как Вы помните, именно он является сердцем графических адаптеров семейства GeForce 7600 GS/GT.
Тем не менее, на рынке видеокарт на чипах вышеупомянутого производителя могла бы образоваться довольно большая дыра, ведь между mainstream-решениями модельного ряда GF 7600 и low-end в лице 7300 GS раньше пробел заполняли графические адаптеры прошлого поколения, GF 6600 Series. Однако время не стоит на месте, и они уже изрядно морально устарели (хотя и до сих пор демонстрируют отличную по современным меркам производительность) и начали сниматься с производства, то есть покупать такое решение пользователю пришлось бы либо на вторичном рынке, что неприемлемо для большей части потенциальных потребителей, или же искать в магазинах порой уже редкие залежавшиеся модели и переплачивать лишние деньги. На носу – сезон “back to school”, а цены на видеокарты от главного конкурента, ATI Radeon X1600 PRO, относительно низкие по сравнению с теми же GF 7600 GS/GT. Поэтому, собственно, и было принято решение выпустить новую модель графического адаптера в лице GF 7300 GT. Стоит ли обращать внимание на данный продукт? Думаю, по ходу более близкого знакомства с видеокартами этого семейства всё станет на свои места.

Знакомство с участниками тестирования: спецификации, комплект поставки, дизайн – общие впечатления

Leadtek WinFast PX 7300 GT TDH 256 MB
Palit GeForce 7300 GT Sonic 128 MB
Inno3D GeForce 7300 GT OC 256 MB

Для проверки возможностей графических адаптеров семейства GF 7300 GT и максимального ознакомления с ним наших читателей в тестовую Лабораторию ModLabs.net попали три совершенно разных модели этого семейства, которые мы и рассмотрим.

Leadtek WinFast PX 7300 GT TDH 256 MB
Видеокарта поставляется в упаковке средних размеров из глянцевого супера с изображенным мутантом из фантастического мира компьютерных игр:

В комплект поставки входят:

Руководство по установке, пользованию, эксплуатации – 3(!) шт, одно – цветное;
Переходник с DVI на D-SUB;
Переходник TV->RGB, совмещающий в себе и шнур-выход на телевизор;
Диск с драйверами;
2 DVD с играми: Splinter Cell: Chaos Theory и Prince of Persia: Warrior Within.

Немного удивило и в то же время порадовало наличие в комплекте с относительно бюджетной видеокартой двух игр. Не самые новые, однако приятно.
Графический адаптер выполнен на текстолите зеленого цвета:

…на обратной стороне распаяны только силовые элементы и SMD-детали:

Ядро охлаждается активным кулером в традиционном для Leadtek стиле:

Он контактирует с GPU через тонкий слой термопасты, по своим свойствам напоминающей КПТ-8.
На самом кулере есть 4 мягких резиновых подложки для предотвращения скола кристалла чипа:

Забегая вперед, скажу, что система охлаждения этой карты – самая тихая изо всех, рассмотренных в нынешнем обзоре, и досаждать шумом владельцу видеокарты не будет.
Графический чип – G73 ревизии A2, выпущен на 10-й неделе 2006 года:

Видеокарта укомплектована памятью DDR-2 производства Infineon со временем выборки 2,8 нс общим объемом 256 МБ, набранным из 8 чипов, которые расположены на лицевой стороне печатной платы:

Дизайн данного графического адаптера очень напоминает используемый для производства GF 7600 GS, однако силовая подсистема переработана и вольтмод для GF 7600 GS на референсном дизайне для этой карты не подходит.
На видеокарте распаяны все три вида коннекторов: Dual-link DVI-I, D-SUB и TV-out.
Для соединения двух графических адаптеров в режим SLI на плате есть соответствующий разъем.
Номинальные частоты работы Leadtek GF 7300 GT 256 MB составляют 400/350 (700) МГц, что уже само по себе выше номинальных для GF 7300 GT 350/333 (667) МГц на 50 МГц по ядру и 17 (33) – по памяти. Заводской разгон небольшой, но уже радует – на производительности это скажется лучшим образом.

Palit GeForce 7300 GT Sonic 128 MB
Очередная разогнанная видеокарта от Palit Corporation, о чём свидетельствует приставка Sonic в названии, была встречена нами с особым интересом, ведь несколько графических адаптеров этого изготовителя за последнее время произвели на нас самое благоприятное впечатление.

Продукт поставляется в очень компактной упаковке из матового картона с несколькими наклейками:

В такую крошечную упаковку поместились:

переходник с DVI на D-SUB;
переходник TV->RGB, совмещающий в себе и шнур-выход на телевизор;
диск с драйверами;
диск с утилитой PowerDVD 5;
диск с игрой TOCA Race Driver 3.

Как и в случае с Leadtek, весьма приятный (но более скромный) комплект, как для видеокарты такого класса.
Графический адаптер имеет свой собственный дизайн PCB традиционного красного цвета:

…обратная сторона изобилием деталей не блещет:

Охлаждается ставшей привычной для нас за последнее время турбиной из белого пластика, которая закрывает алюминиевый радиатор:

Он контактирует с GPU через тонкий слой термопасты, по своим свойствам напоминающей КПТ-8. Крепление кулера – уже традиционно на защелки, и backplate, ухудшающая тепловой режим GPU и платы в целом.
Система охлаждения Palit 7300 GT Sonic 128 МБ немного отличается от той, что устанавливается на видеокарты модельного ряда 7600 GS/GT – использована другая турбина, которая довольно отчетливо воет в процессе работы карты в компьютере.
Для защиты графического чипа от сколов производитель предусмотрел мягкую рамку по периметру.
Графический чип – G73 ревизии A2, выпущен на 9-й неделе 2006 года:

Видеокарта укомплектована памятью стандарта GDDR-3 в прогрессивной упаковке BGA-136 с номинальным временем выборки 1,4 нс! Производитель памяти – Samsung:

Правда, инженеры Palit поскупились ее на количество – графический адаптер, как можно догадаться из названия, несет на борту только 128 МБ видеопамяти, набранной из 4-х чипов, расположенных на лицевой стороне видеокарты.
На верхней паре модулей установлен радиатор, боковая, на первый взгляд, оставлена без внимания. Однако это вовсе не «декоративный» ход – прямо под этими чипами расположен вентилятор турбины, который создает движение воздуха в нужном месте. Таким образом, на Palit GF 7300 GT Sonic 128 MB предусмотрено дополнительное охлаждение видеопамяти, призванное облегчить ее температурный режим и некоторой мерой способствовать улучшению разгонного потенциала.
На данном графическом адаптере распаяны оба вида коннекторов для подключения мониторов (Dual-link DVI-I, D-SUB) и TV-out.
Для соединения двух графических адаптеров в режим SLI на плате есть соответствующий разъем.
Номинальные частоты работы Palit GF 7300 GT Sonic 128 MB составляют 500/650 (1300) МГц!, что выше номинальных на 150 МГц по ядру и 317 (633) – по памяти! Это внушает оптимизм перед практической проверкой данного графического адаптера в отношении уровня производительности и надежды на покорение значительно более высоких частот.

Inno3D GeForce 7300 GT OC 256 MB
Эта видеокарта с первого взгляда на саму коробку не произвела ни малейшего впечатления. Судите сами:

Непритязательный дизайн середины 90-х годов уже прошлого столетия и компактные размеры.
Комплект поставки оказался крайне беден (особенно на фоне вышерассмотренных конкурентов):

руководство пользователя;
переходник с DVI на D-SUB;
переходник-удлинитель для подключения к телевизору;
диск с драйверами.

Но, как говорится, «встречают по одежке, ….». Это – как раз об Innovision GF 7300 GT OC 256 MB. Я то знал, за чем еду, когда собирался взять данный графический адаптер для тестов, а Вам не сказал :). Изюминка карты – GDDR-3 память, как и на детище Palit, однако ее объем не уменьшен по сравнению со старшими картами семейства GF 7600 (судя по некоторым прайсам, существует также видеокарта с памятью общим объемом 128 МБ).
Графический адаптер Inno3D GF 7300 GT OC 256 MB использует не только быструю память, но и PCB высокого качества, судя по всему – от 7600 GT!
Плата выполнена в традиционных для производителя черных тонах, вся силовая подсистема – компактно расположена на краю:

Охлаждение поручено знакомому ещё со времён GF 4 Ti 4200 алюминиевому кулеру с небольшим вентилятором, на котором нашлось место для логотипа производителя:

Неприятный момент в том, что он контактирует с GPU через тонкий слой розовой терможвачки. Ещё один минус данной системы охлаждения – вентилятор. Он очень тихий, но готов поспорить, что именно этот «карлсон» станет самым слабым звеном и начнет дребезжать намного раньше, чем кулеры на продуктах Leadtek или Palit.
Ещё один интересный момент – графический адаптер от Inno3D модельного ряда GF 7300 GT с такой же системой охлаждения найти в интернете очень сложно, а подавляющее большинство китайских ресурсов усеяно вот такими фотографиями:

Так что вполне возможно, что к нам приедут аналогичные платы. Судя по фото, применяется намного более эффективное медное охлаждение GPU.
Графический чип окружен двойной защитой:

Первый барьер – это рамка из мягкого материала по периметру, второй – капельки силикона по углам подложки.
На карте установлен графический чип G73 ревизии A2, выпущенный на 8-й неделе 2006 года (получается такая себе цепочка 8-9-10 :) ):

Видеокарта укомплектована памятью стандарта GDDR-3, выполненной в прогрессивной упаковке BGA-136 с номинальным временем выборки 1,4 нс! Правда, сначала огорчил вендор:

Дополнительного охлаждения видеопамяти на данной карте не предусмотрено.
Плата оборудована двумя Dual-link DVI-I разъемами и выходом для подключения к телевизору.
Для соединения двух графических адаптеров в режим SLI на ней есть соответствующий разъем.
О том, что перед нами – плата от более дорогой видеокарты, свидетельствует также структура стабилизаторов и возможность установки радиатора на наиболее сильно греющиеся элементы:

Номинальные частоты работы Innovision GF 7300 GT OC 256 MB – очень внушительные 500/700 (1400) МГц!, что выше номинальных на 150 МГц по ядру и 367 (734) МГц – по памяти!
Думаю, этой видеокарте вполне по силам потягаться как минимум с GF 7600 GS с DDR-2 памятью!

Конечно же, команда ModLabs.net просто не могла остаться вдали от модификаций рассмотренных продуктов, которые обещают весьма интересные результаты.

Disclaimer

В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Однако, мы не можем обещать того, что все у всех пройдет так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе вашей собственной ошибки. Ни лично автор, ни ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

ВНИМАНИЕ!Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все отпаять.

Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

вы четко представляете себе, что будете делать
вы не менее четко представляете, зачем вы это делаете
вы умеете делать тонкую работу паяльником
вас не пугает потеря гарантии
вы выжали максимум из своего компьютера, но хотите большего
все другие методы разгона видеокарты исчерпаны.

Ингредиенты

Для модификации сегодняшних пациентов нам понадобятся:

подопытные таких же моделей или на аналогичном дизайне, производитель значения не имеет;
мультиметр;
паяльник с жалом потоньше (оптимальный вариант – 25Вт);
подстроечные (желательно многооборотные) резисторы сопротивлением 10 и 50 (особо экстремальные оверклокеры могут использовать 20) кОм – по несколько штук;
тонкие соединительные провода (желательно медные многожильные).

Для неподготовленных в плане работы с паяльником пользователей есть выход – для каждой из рассмотренных видеокарт разработан карандашный вольтмод, поэтому три последних пункта можно заменить обычным карандашом средней твердости, но вынуждены Вам напомнить, что карандашному вольтмоду присущи некоторые недостатки, из-за которых мы его используем сравнительно редко. Графит имеет свойство «осыпаться», такой вольтмод недолговечен – это раз; нужно предельно осторожно «рисовать» сопротивление, так как есть намного большая возможность отправить Вашу карту в мир иной, чем при обычном вольтмоде – это два. Правда, он дает возможность неподготовленному пользователю незаметно убрать следы вольтмода с видеокарты в случае необходимости обращения в сервис-центр.

А теперь – за дело! Для начала должен сказать, что если Вам попалась видеокарта на дизайне, отличном от рассмотренного, а Вы хотите сделать вольтмод – не беда! Посмотрите, какие стабилизаторы стоят на графическом адаптере, и не забывайте о вольтмодификациях GF 7600 GS и GF 7600 GT – может, поможет. В начале материала я уже говорил о том, что возможно использование референсных плат от GF 7600 GS, а на примере Inno3D GF 7300 GT OC 256 MB мы могли убедиться, что и PCB от 7600 GT может также пойти в дело!

Вольтмоддинг Leadtek GF 7300 GT 256 MB

Модификация системы питания графического чипа

Ядро на данном графическом адаптере питается от силовой обвязки, постоенной на базе стабилизатора RichTek RT9259A. Он находится в районе чипа с обратной стороны платы. Вот типовая схема включения нашего стабилизатора:

Для повышения напряжения на ядре необходимо припаять переменный резистор сопротивлением 10 кОм одним выводом к 4-й ноге RT9259A, вторым – к общему проводу, в качестве которого можно использовать 7-й вывод этой микросхемы:

Любители карандашного мода для поднятия напряжения должны зарисовать резистор R705 для снижения его сопротивления:

Изначальное сопротивление указанного резистора – 350 Ом, его понижение примерно на 20 Ом приводит к увеличению напряжения на 0,1 В.
Мониторинг вольтажа на графическом чипе можно производить на любом из трех указанных конденсаторов:

Дефолтное напряжение на ядре Leadtek GF 7300 GT 256 MB составило 1,2 В, что уже само по себе выше номинала. Как следствие, графический адаптер без каких-либо модификаций разгонялся до зловещих 666 МГц по чипу (кстати, очень и очень неплохо при столь малом повышении напряжения!). После установки водяного охлаждения:

… и напряжения 1,6 В мы без особых ухищрений смогли покорить частоту 805 МГц, и это – без модификаций прошивки с целью снижения частоты работы блока геометрии для повышения частоты работы двух других блоков! Пожалуй, это самый разгоняемый G73 изо всех, которые прошли через мои руки!

Вольтмод памяти

За питание памяти отвечает стабилизатор производства того же RichTek, RT9214, который находится в верхнем углу платы с лицевой стороны:

Вот его типовая схема включения:

Номинальное напряжение для DDR-2 памяти составляет 1,8 В, в нашем случае оно не отличалось от номинала. Для его поднятия необходимо ножку, отвечающую за feedback (№ 6), соединить через резистор сопротивлением 20 кОм с общим проводом, в качестве которого можно использовать 3-ю ногу того же стабилизатора:

Для любителей порисовать – необходимо снизить сопротивление резистора R715. Тем, кто отдает предпочтение пайке, удобнее будет припаять провода к указанному резистору, так как доступ к стабилизатору прикрыт окружающими его элементами:

Мониторинг напряжения производится на этом конденсаторе (на соседний электролит подается 12 В, так что не попутайте, а то сильно испугаетесь во время работы! :) ):

С номинальных 350 МГц видеопамять на данном адаптере разгонялась до 410 МГц, поднятие напряжения до 2,0 В позволило осилить ещё 20 МГц. При большем повышении напряжения наблюдалось снижение разгонного потенциала памяти.
Стоит также упомянуть, что в процессе тестов оборотная сторона PCB обдувалась агрессивным 120 мм вентилятором производства Titan, для общего облегчения теплового режима работы карты.
Для продолжительной работы графического адаптера от Leadtek на повышенных частотах желательно установить радиаторы на силовые транзисторы с лицевой

…и с обратной стороны печатной платы:

Также можно прикрепить радиатор на стабилизатор памяти, так как последний хорошо прогревается (в основном – благодаря двум транзисторам прямо под ним с другой стороны PCB).

Вольтмоддинг Palit GF 7300 GT Sonic 128 MB

Для питания и ядра, и видеопамяти используются схемы, построенные на базе рассмотренного выше стабилизатора производства RichTek, RT9214. Оба находятся на оборотной стороне PCB:

Модификация системы питания графического чипа

Для поднятия напряжения на ядре необходимо feedback-контакт (№ 6) упомянутой микросхемы соединить с землей (помните, что в качестве последней можно использовать третью ножку стабилизатора) через резистор сопротивлением 10 кОм:

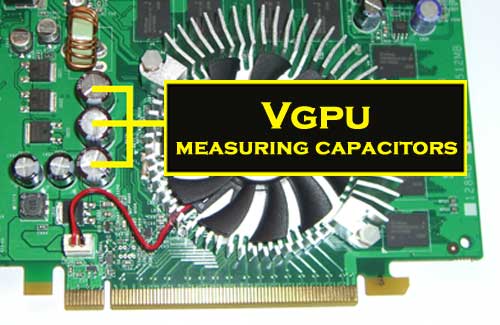

Мониторинг напряжения осуществляется на ножках этих конденсаторов:

Возможен карандашный вольтмод путем понижения сопротивления резистора SR30 (соответствующие маркировки SMD-деталей даны на соседнем свободном участке текстолита):

Номинальное значение на Palit GF 7300 GT Sonic 128 MB в моем случае составило 1,15 В, что немного выше рекомендованного значения, однако недостаточно для серьезного разгона. Как следствие, частотный потенциал ядра в таких условиях безо всяческих модификаций и замены системы охлаждения составил относительно скромные 535 МГц. Поднятие напряжения до 1,5 В позволило покорить частоту 712 МГц, для дальнейшего разгона требовалось дополнительное питание графического чипа. Однако благодаря плохому температурному режиму платы в целом на этом «достижении» было решено остановиться.

Вольтмод памяти

За питание памяти, как мы уже отметили, отвечает тот же, что и за ядро, стабилизатор. Номинальное напряжение, которое изначально присутствовало на видеопамяти – 2,01 В. Замерять его можно здесь:

Для дальнейшего увеличения этого значения, как и в вышерассмотренном случае, необходимо соединить через резистор сопротивлением 20 кОм 3-ю и 6-ю ножки стабилизатора:

Чтобы ограничиться карандашом, необходимо понизить сопротивление резистора, обозначенного на плате как SR40:

Начальный разгон нашей памяти в номинальных условиях составил 750 МГц, что весьма неплохо. Дальнейшее поднятие напряжения до 2,1 В позволило прибавить ещё 73 МГц, то есть общий показатель составил 823 МГц. Опять же, для GF 7300 GT частота просто огромная, однако для памяти со временем выборки 1,4 нс производства Samsung результат относительно средний.
Как уже было сказано, разгонять графический чип до более высоких значений не хотелось из-за плохого температурного режима платы в целом. Ее греют силовые транзисторы стабилизаторов напряжения, на которые желательно установить радиаторы:

Для тестирования Palit GF 7300 GT 128 MB на открытом стенде без радиаторов применялся дополнительный обдув платы двумя (!) агрессивными 120 мм вентиляторами:

Не откажутся от дополнительного охлаждения в виде маленьких радиаторов собственно стабилизаторы ядра и памяти.

Вольтмоддинг Inno3D GF 7300 GT OC 256 MB

Видеокарта от данного производителя использует весьма оригинальный и «продвинутый» дизайн, который вселяет надежду на ее неплохой разгонный потенциал. Как Вы помните, вся силовая часть графического адаптера Inno3D GF 7300 GT OC перенесена на край платы. С одной стороны удобно – появляется много места для установки массивной системы охлаждения, а с другой – немного огорчает то, что детали, распаянные на плате в данном месте будут слегка подогревать друг друга.
Нужные нам стабилизаторы находятся на оборотной стороне печатной платы:

Модификация системы питания графического чипа

За питание графического чипа отвечает стабилизатор от Intersil, ISL6549CBZ, познакомиться с которым нам уже удалось во время вольтмодификации видеокарт семейства GF 7600 GS на референсном дизайне. Вот его распиновка:

Для повышения напряжения необходимо переменный резистор сопротивлением 10 кОм подпаять к 4-й ножке стабилизатора и «земляному» контакту, в качестве которого отлично подходит 7-я ножка:

Для карандашного мода ищем резистор, обозначенный на следующем рисунке и понижаем его сопротивление. Правда, следует отметить, что на рассмотренных адаптерах от Leadtek и Palit такие моды происходят намного проще, чем на продукте от Inno3D. Причина тому – применение на плате примерно в 2 раза меньших по площади мелких SMD-элементов.

В системе питания ядра в качестве фильтров присутствуют два весьма качественных электролита, на которых и следует замерять значение подаваемого напряжения:

При более подробном знакомстве с системой питания оказалось, что номинальное его значение для рассматриваемого продукта составляет 1,3 В, то есть равняется номинальному напряжению на видеокартах GF 7600 GT! Это, с одной стороны, должно позволить получше его разогнать, а с другой – приведет к его дополнительному нагреву и некоторому ухудшению общего температурного режима платы в целом, что может быть актуально для пользователей, которые разгоном не занимаются (однако сам факт штатного завышения вольтажа совсем не следует воспринимать как что-то страшное и неприемлемое. Просто для гарантии стабильной работы G73 на заявленной частоте производитель решил перестраховаться и подал напряжение, аналогичное видеокартам GF 7600 GT).
Правда, ядро без дополнительных модов разогналось весьма слабо – всего 565 МГц. Поднятие напряжения до 1,6 В позволило осилить частоту в 685 МГц, что также очень слабо для G73. Видимо, нам попался просто неудачный экземпляр видеокарты в плане разгонного потенциала графического чипа. Для его охлаждения применялось всё то же водяное охлаждение и обдув обратной стороны платы 120 мм вентилятором:

Вольтмод памяти
Питанием памяти на Inno3D GF 7300 GT OC 256 MB заведует такой же стабилизатор, как и ядра, поэтому модификация системы питания аналогична – необходимо подпаять переменный резистор между 4-й и 7-й ножками ISL6549CBZ:

Рекомендую использовать резистор сопротивлением 50 кОм – мне для поднятия вольтажа с номинальных для платы 2,0 В до 2,1 В хватило понижения его сопротивления всего до 33 кОм.
Карандашный вольтмод состоит в понижении указанного на рисунке сопротивления:

Контроль напряжения осуществляется на этих конденсаторах:

Разгонный потенциал памяти меня просто поразил: 850 МГц без применения дополнительного охлаждения и каких либо модификаций! Поднятие напряжения и без того отличную ситуацию улучшить не смогло – через некоторое время даже на тех же 850 МГц на экране начинали проявляться артефакты.
Для безопасной вольтмодификации Innovision GF 7300 GT OC 256 MB следует позаботиться о дополнительном охлаждении силовых элементов и, как минимум, установить радиаторы в предусмотренное производителем место:

Можно дополнительно прикрепить радиаторы на эти сборки

…и единственный силовой транзистор с обратной стороны платы.

Как видите, результат по вольтмоду у нас получился весьма забавным: на самой лучшей для оверклокера плате (Inno3D GF 7300 GT OC 256 MB) просто отменно погналась видеопамять, но не повезло с ядром, а на самой худшей в плане общего разгона – продукте от Leadtek – ситуация с точностью до наоборот, отличный частотный потенциал установленного там графического чипа (хоть бери и перепаивай их местами ;) ), но всё портит медленная DDR-2 память, которая не дает сполна раскрыться потенциалу G73 при работе в реальных играх и тестовых пакетах.

Тестовая конфигурация, настройки тестовых пакетов

Для проверки производительности GF 7300 GT и результатов, которых удалось добиться с помощью модификаций, был использован наш неизменный в последнее время тестовый стенд:

Процессор: AMD Sempron 3000+ (Palermo) Socket 939;
Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
Кулер - Arctic Cooling Alpine 64;
Память – 2x512 MB TwinMOS (Winbond UTT CH-5, -AA4T);
Блок питания: 600W be quiet! Dark Power ATX2.2;
Жёсткий диск: 120Gb ATA-100 Hitachi (7200 rpm);
Приводы: DVD-RW NEC ND-3520A

Процессор работал в режиме 350х8=2800МГц при напряжении питания 1.6 В, при этом память функционировала как DDR-133, ее итоговая частота достигла 233 МГц при таймингах 2-2-2-5-1Т, напряжение на памяти - 3.4 В:

Операционная система – Windows XP SP1, для разгона графического адаптера использовалась утилита RivaTuner 2.0 RC16. Драйвера для видеокарты – ForceWare версии 91.31, соотношение качество/производительность выставлено по умолчанию и не изменялось.

Были использованы следующие тестовые пакеты:

3DMark 2003 v.3.6.0;
3DMark 2005 build 1.2.0;
3D Mark 2006 v.1.0.2;
Serious Sam 2 (Direct3D) – игра версии 2.066, настройки качества изображения - "Medium", в игре,использовалась демо-запись "GREENDALE";
F.E.A.R. (Direct3D) – версия игры 1.02, настройки качества изображения - "Medium", «прогонялся» стандартный демо-тест.

Для всестороннего изучения уровня производительности на номинале и при разгоне все рассмотренные ныне графические адаптеры были протестированы в трех режимах:

номинальном;
разгона без модификаций;
максимального разгона с вольтмодификациями систем питания графического чипа и памяти.

Для тех, кто любит цифры, напомню, что получились такие частотные показатели:

Leadtek GF 7300 GT 256 MB:

400/350 (700) МГц – номинальные частоты работы;
666/410 (820) МГц – частоты при обычном разгоне без модификаций;
805/430 (860) МГц – частоты при вольтмоддинговом разгоне;

Palit GF 7300 GT Sonic 128 MB:

500/650 (1300) МГц – номинальные частоты работы;
535/750 (1500) МГц – частоты при обычном разгоне без модификаций;
712/823 (1646) МГц – частоты при вольтмоддинговом разгоне;

Innovision GF 7300 GT OC 256 MB

500/700 (1400) МГц – номинальные частоты работы;
565/850 (1700) МГц – частоты при обычном разгоне без модификаций;
685/850 (1700) МГц – частоты при вольтмоддинговом разгоне.

Для сравнения полученных результатов с результатами, которые демонстрируют их конкуренты, была использована видеокарта MSI GF 6600 GT, которую также тестировали в номинальном режиме и с разгоном до и после модификаций.

Как ориентир максимальной производительности был использован недавно рассмотренный нами графический адаптер Gainward Bliss 7600 GS 256 MB, который для эмуляции референсных GF 7600 GS работал на пониженных до 400/400 (800) МГц частотах, а для достижения уровня производительности GF 7600 GT карте был проведен вольтмод и установлены частоты 550/700 (1400) МГц по ядру и памяти соответственно.

Тестирование, анализ результатов

3D Mark 2003 v.3.6.0
Тесты проводились при разрешении 1024х768 в двух вариантах настроек. Первый – всё по умолчанию, во втором были активированы антиалайзинг и анизотропная фильтрация при том же разрешении:

В популярном синтетическом бенчмарке наблюдается довольно интересная и в то же время закономерная картина: производительность видеокарт семейства GF 7300 GT находится примерно на уровне их старшего собрата, 7600 GS (только Leadtek GF 7300 GT DDR-2 ей проигрывает, остальные же за счёт больших тактовых частот ее немного обгоняют).
Разгон же позволяет раскрыться огромному потенциалу чипа G73 с отключенными конвейерами. Если его не ограничивает память (как в этом случае), то лучшим из GF 7300 GT вполне под силу догнать и даже немного обогнать GF 7600 GT!
В случае с Palit GF 7300 GT Sonic сказывается уменьшенный объем видеопамяти, но ее производительность всё равно сравнительно высока, и не дотягивает до вышеназванного эталона совсем немного.
Следует отметить довольно неплохую производительность GF 6600 GT, которая в более старых играх и прочих 3D-приложениях держится молодцом.

3D Mark 2005 build 1.2.0
Аналогично более старой версии, было проведено тестирование в разрешении 1024х768 при штатных настройках тестового пакета, а также с активацией полноэкранного сглаживания и анизотропной фильтрации:

Более новая версия бенчмарка от Futuremark демонстрирует примерно ту же картину, что и в вышерассмотреном случае. Единственное, что следует отметить – MSI NX6600GT-TD128E уже не под силу демонстрировать равную с конкурентами производительность, особенно при включении полноэкранного сглаживания и анизотропной фильтрации – дает о себе знать архитектура новых графических чипов.

3D Mark 2006 v.1.0.2
Тесты производились только на дефолтных настройках – производительность тестируемых видеокарт слишком мала для того, чтобы была разумная необходимость проводить сравнение в более тяжелых режимах теста.

Ситуация в новом синтетическом пакете изменений не притерпела:

Serious Sam 2
В реальных игровых приложениях, судя по результатам в «Серьезном Сэме», ситуация, сложившаяся при тестировании в синтетических пакетах, повторяется. Кое-где больше, местами – меньше, но общая тенденция сохраняется:

F.E.A.R.
Игра, до сих пор остающаяся референсной для тестирования мощных видеокарт 2005-2006 года, также подтверждает сложившуюся картину.

Подводя итог по тестовой части, следует отметить весьма похожую (что не странно – тестировались видеокарты одного чипмейкера, большинство из которых основано на графическом чипе G73) ситуацию во всех тестах: «ускоренные» версии GF 7300 GT с повышенными относительно рекомендованных NVIDIA частотами уверенно соперничают с GF 7600 GS, а при разгоне могут посостязаться и с наиболее скоростным адаптером – GeForce 7600 GT! Правда, разгон последнего нашим свежеиспеченным героям не оставит никаких шансов на победу, но не будем забывать о разнице в цене!
Также версия с 256 МБ памяти на борту более предпочтительна, чем со 128, и, как показало тестирование - Palit 7300 GT Sonic 128 МБ (если сравнивать с Inno3D GF 7300 GT OC 256 MB) не спасли даже немного более высокие рабочие частоты. Поэтому при выборе между разогнанными производителями картами с разным объемом видеопамяти решающую роль будет играть цена каждой из них.
Что же касается версии GF 7300 GT с 256 MB памяти типа DDR-2, то она показала себя довольно неплохо. Правда, заметно уступила более скоростным собратьям – роковую роль, как и недавно с GF 7600 GS, сыграла частота памяти. Тем не менее, демонстрируемая ею производительность находится на должном уровне, и при покупке стоит лишь остерегаться урезанных по шине или частотам версий (например, продукт от EVGA со 128 МБ памяти и 64-битной шиной в первом случае, и с 512 МБ и заниженной частотой от того же вендора – во втором: EVGA явно показывают ориентацию своих бюджетных продуктов на корпоративный сегмент и сборщиков ПК, в то время как в middle-class и hi-end-сегментах рынка видеокарт в арсенале этого производителя находятся мощные оверклокерские модели).

Выводы

После той массы информации, собранной и обработанной при написании данного материала и FAQ по GeForce 7300 GT, вывод о том, что новый продукт от NVIDIA по имени GeForce 7300 GT однозначно удался, напрашивается сам собой. Производительность даже референсных решений с частотами, соответствующими спецификациям чипмейкера, зачастую очень хороша и совсем немного не дотягивает до уровня GF 7600 GS.
Для производства GF 7300 GT используются те же графические чипы и зачастую те же печатные платы, что и для видеокарт старшей линейки, GF 7600 Series.
В то же время на рынке довольно много моделей с изначально повышенными частотами и быстрой памятью типа GDDR-3. Такие решения своих полноконвейерных братьев с меньшими частотами и памятью стандарта DDR-2 обгоняют даже на номинальных частотах. Если же прибегнуть к разгону – производительность конкретного графического адаптера будет адекватно повышаться. Самым быстрым из 7300 GT при должном подходе не составит особого труда посоревноваться с GF 7600 GT, работающей на номинальных частотах. Конечно, последнюю тоже можно разогнать, но разница в цене между видеокартами уровня 7300 GT, даже с GDDR-3 памятью, и 7600 GT – почти в полтора раза!
Поэтому считаю, что новое семейство просто обречено на большой успех среди пользователей, которым не нужны топовые монстры или не хватает денег на приобретение чего-либо более быстрого, но из совершенно другой ценовой категории.
Ещё раз подчеркну – при выборе GF 7300 GT особое внимание уделите памяти, которая на них установлена. Да, если это – один из самых быстрых продуктов-представителей семейства с GDDR-3, то за такие же деньги можно взять видеокарту типа GF 7600 GS с DDR-2 памятью. На ее стороне – 12 пиксельных конвейеров и 5 вершинных процессоров против 8 конвейеров и 4 вершинных процессоров у новинки, но вспомните, как мы гонялись за производительностью уровня GF 7600 GT на EVGA GF 7600 GS DDR-2 и что из этого вышло.
Поэтому вывод о том, что чипу G73 для раскрытия полного потенциала больше нужна сверхбыстрая память, чем полноконвейерная формула, уже подтвержден практикой. В любом случае, выбор за Вами, а команда ModLabs.net надеется на то, что сегодняшний материал направит его в правильное русло.

Если же подводить итоги по протестированным ныне продуктам, то можно отметить следующее:

Leadtek WinFast PX 7300 GT TDH 256 MB

Плюсы:

отличный комплект поставки;
тихая система охлаждения;
великолепный разгонный потенциал чипа (но, видимо, нам просто повезло с экземпляром);
завышенные относительно спецификаций для GF 7300 GT номинальные частоты (400/350 (700) МГц против 350/333 (667) МГц).

Минусы:

если смотреть на продукт от Leadtek, как на референсную GF 7300 GT, то их не замечено.

Особенности:

слегка завышенное напряжение на графическом чипе.

В то же время в плане соотношения привлекательности в целом и уровня производительности среди детально рассмотренных ныне графических адаптеров именно Leadtek GF 7300 GT стала тем продуктом, который «встречают по одежке, а окончательно выбирают по производительности».

Palit GeForce 7300 GT Sonic 128 MB

Плюсы:

значительно повышенные относительно номинала частоты (500/650 (1300) МГц вместо 350/333 (667) МГц);
установлена быстрая память стандарта GDDR-3 со временем выборки 1,4 нс;
неплохой комплект поставки.

Минусы:

уменьшенный вдвое по сравнению с рекомендованным объем видеопамяти – 128 МБ вместо 256;
шумная система охлаждения.

Особенности:

для этой платы производителем применена нереференсная PCB собственной разработки.

Данный продукт является хорошим кандидатом на покупку – в отличие от других производителей карт этого типа с GDDR-3 памятью, Palit традиционно отличается весьма демократичной ценой. Однако, «половинный» объём памяти немного сказывается на производительности GF 7300 GT Sonic.

Innovision GeForce 7300 GT OC 256 MB

Плюсы:

Сильно завышенные относительно номинала частоты (500/700 (1400) МГц);
очень быстрая память стандарта GDDR-3 объемом 256 МБ;
PCB от GF 7600 GT;
Отличный разгонный потенциал памяти (с чипом, видимо, не повезло в той же степени, как повезло с ним на Leadtek GF 7300 GT 256 МБ).

Минусы:

Скудный комплект поставки.

Особенности:

изначально завышенное напряжение на графическом чипе

Именно эта карта, несмотря на неудачный разгон графического ядра, показала максимальную производительность в тесте во всех трёх режимах (штатные частоты, обычный разгон и вольтмоддинг). Если же предположить наличие более разгоняемых экземпляром, то Inno3D GF 7300 GT OC 256 MB вообще становится этаким wunderwaffe в стане бюджетных графических адаптеров. За что и получает награду ModLabs.net King of the Hill, как победитель сравнительного теста GF 7300 GT.

Видеокарта Inno3D GeForce 7300 GT OC 256 MB предоставлена для тестов компанией MTI; Leadtek WinFast PX 7300 GT TDH 256 MB – представительством Leadtek в России и странах СНГ; Palit GeForce 7300 GT Sonic 128 MB – представительством Palit в России.

Почти эксперт по GF 7300 GT,
© cyclone

MSI GeForce 7300 GS 256 MB: гори, гори, моя звезда!

Рубрика: Видеокарты
Дата: 07/08/2006 16:04:10

Введение

Видеокарты нижнего ценового диапазона спросом у энтузиастов особо не пользуются – обеспечивая лишь минимальный уровень производительности, они позволяют комфортно чувствовать себя в 2D, «перебиться» кое-какое время без более производительного графического адаптера или просто погоняться за «попугаями» в популярных бенчмарках. Одна из изюминок low-end видеокарт последних поколений и от ATI, и от NVIDIA, которая может заинтересовать оверклокеров – просто фантастический в цифровом выражении разгонный потенциал ядра (хотя и почти бестолковый на практике, в реальных игровых приложениях).
Ещё одно потенциально возможное применение бюджетных графических адаптеров благодаря их низкопрофильному дизайну и низкому тепловыделению – использование этих продуктов в качестве компонентов медиацентров, где важен каждый квадратный сантиметр текстолита внутри миниатюрного корпуса и такую же большую роль играет температура, которую компоненты сами себе создают и в которой работают. И, какое бы впечатление об уровне производительности не сложилось у читателей из первых строк этого материала, даже самые бюджетные видеокарты по своей сути более производительны, чем старый добрый GF4 MX440, и в довесок поддерживают все современные технологии, то есть их потенциальному владельцу комфортно поиграть при небольших разрешениях и с минимальными настройками качества графики всё-таки будет можно.
Именно о low-end от NVIDIA мы сегодня и поговорим, а имя ему, как Вы уже догадались - MSI GeForce 7300 GS 256 MB!

Видеокарта: комплект поставки, дизайн, впечатления

Наша героиня поставляется в большой и совсем не свойственной этому ценовому диапазону упаковке из глянцевого супера. Стилистическое оформление передает «дух» производителя:

В комплекте к ней прилагаются:

диск с драйверами;
кабель для подключения телевизора;
переходник DVI-VGA;
CD с драйверами;
инструкция;
кейсбедж

Сама видеокарта находилась в антистатическом пакетике. Достаем ее оттуда и… не видим ничего особенного:)
Графический адаптер выполнен на текстолите красного цвета, как и подавляющее большинство продуктов от MicroStar International.

Бросается в глаза стильный и относительно большой как для графического адаптера такого класса алюминиевый радиатор, выкрашенный в жёлтый цвет.
Он контактирует с видеочипом через непонятную твёрдую субстанцию серого цвета:

Графический чип – ревизии А3, выпущен на 45-й неделе 2005 года. Это, пожалуй, самое крошечное «сердце» видеокарты, которое мне приходилось видеть. Судите сами – размер подложки составляет 23х23 мм! Среди ядер производства NVIDIA похожие габариты имел только древний Riva TNT2 Vanta.

Чип оснащен четырьмя пиксельными конвеерами и тремя вершинными процессорами:

Очень порадовало наличие на плате четырёх резиновых подкладок – примерно таких же, как на старых добрых процессорах под Socket A, которые призваны уберечь ядро от сколов. MSI GeForce 7300 GS укомплектована 256 МБ памяти производства Hynix со временем выборки 2,5 нс, размещенной по 2 чипа с каждой стороны платы:

Номинальные частоты работы карты - 550/810 МГц. Шина обмена данными видео памяти и графического чипа – 64 бит. Именно она – главный «тормоз» семейства младших видеокарт от NVIDIA. Для того, чтобы более подробно ознакомиться с характеристиками нашего героя, предлагаю взглянуть на таблицу, в которой также добавлены характеристики ее главного конкурента на рынке на сегодняшний день – ATI Radeon X1300:

Разгон-вольтмод-разгон

С номинальных частот 550/810 МГц видеокарта от MSI разогналась до 636/918 МГц. По чипу – не очень, а вот по памяти – действительно хорошо! Тем более, память могла работать и на больших частотах, но в это время начинал «моргать» экран, а со временем появлялись артефакты. Причина такого явления, скорее всего, кроется в недостаточной емкости единственного электролитического конденсатора, фильтрующего напряжение, подаваемое на видеопамять.

Но нам ведь останавливаться на достигнутом не подобает, поэтому для карты был разработан и проверен на практике вольтмод.

Disclaimer

В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Однако, мы не можем обещать того, что все у всех пройдет так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе вашей собственной ошибки. Ни лично автор, ни ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением описанного в данном руководстве.

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все отпаять. Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

вы четко представляете себе, что будете делать
вы не менее четко представляете, зачем вы это делаете
вы умеете делать тонкую работу паяльником
вас не пугает потеря гарантии
вы выжали максимум из своего компьютера, но хотите большего
все другие методы разгона видеокарты исчерпаны.

Перед тем, как заниматься вольтмоддингом, убедитесь, что Вы не забыли об улучшении охлаждения графического адаптера (ведь зачастую штатного кулера не хватает даже при обычном разгоне)!

Системы питания ядра и видеопамяти сделаны на базе одного и того же стабилизатора – RichTek 9218.

Ингредиенты

Для проведения модификаций 7300 GS на референсном низкопрофильном дизайне нам понадобятся:

подопытный, производитель значения не имеет;
мультиметр;
паяльник с жалом потоньше (оптимальный вариант – 25Вт);
подстроечные (желательно многооборотные) резисторы сопротивлением 10 кОм – 2 шт;
тонкие соединительные провода (желательно медные многожильные).

Оба стабилизатора находятся на обратной стороне графического адаптера.

Вольтмод ядра:

Номинальное напряжение в 3D-режиме для чипа, устанавливаемого на GF 7300 GS, составляет 1.35 В – относительно много, но отчасти благодаря ему покоряются такие частоты. Замер напряжений осуществляется на указанных на рисунке конденсаторах:

Для поднятия напряжения на чипе до желаемого уровня следует припаять один вывод переменного резистора сопротивлением 10 кОм (предварительно убедитесь в том, что он выкручен на максимальное сопротивление!) к 12-й ноге указанной на картинке микросхемы, а второй – к общему проводу:

В качестве общего проводника можно использовать ножки конденсаторов-фильтров напряжения питания ядра, или же искать его в других точках. Результат модификации в нашем случае такой: напряжение на видеочипе – поднято с номинальных 1,35 В до 1,65 В, штатная система охлаждения заменена на СВО (ватерблок на GF 7300 GS – поистине страшное зрелище):

Итоговый результат – 708 МГц. Вроде прирост по сравнению с безвольтмоддинговым разгоном небольшой, но учтите, что из чипа и без того уже выжаты почти все соки, а мы смогли прибавить почти 160 МГц к номиналу! Графический адаптер мог работать и на большей частоте, однако это приводило к «фризам» и общему снижению производительности.

Небольшое отступление по поводу тепловыделения G72: вроде чип по своему нраву не сильно горячий, но на практике штатная система охлаждения в номинальном режиме удерживает его температуру на уровне 55 градусов в 2D приложениях, и эта цифра возрастает при запуске любимых игрушек!
Установка СВО проблему не решила: 48 градусов для 2D-режима в номинале и 55 – с вольтмодом! Жаловаться на плохое качество жидкостного охлаждения неуместно хотя бы потому, что дельта температур при работе графического адаптера в 2D-3D составляла всего 3-4 градуса! Видимо, в первую очередь крошечные размеры, и вдобавок большая частота и относительно большое напряжение не позволяют охладить G72 до приемлемого (с использованной СВО среднестатистический показатель температуры чипа в простое находится на уровне 35-40 градусов у топовых видеокарт!) уровня: слишком мала площадь контакта ядра с теплообменником.

Вольтмод памяти:

Как уже было сказано, напряжение на видео памяти регулируется таким же стабилизатором, как и на ядре, поэтому способ модификации аналогичен вышеописанному: подсоединяем оставшийся резистор сопротивлением 10 кОм одним выводом к 12-й ноге стабилизатора, другим – к общему проводу (можно использовать близко расположенную ножку соседнего конденсатора):

Правда, я уже говорил о том, что видеопамяти попросту не хватает качества питания – слишком мала для достойного памяти с частотой 1 ГГц уровня фильтрующая емкость, и она всего одна. Поэтому вольтмод в нашем случае не принёс никакого результата.

Тем, кто захочет дополнительно модифицировать GF 7300 GS, можно прибегнуть к несложным модификациям.
Это, в первую очередь, замена конденсатора фильтрации напряжения на памяти, а лучше – допайка ещё одного.
Кому такого покажется мало и кто собирается сделать вольтмод – учтите, что популярные системы охлаждения (например, Zalman VF-700 Series) на видеокарту не установятся по той причине, что креплению будет мешать один из конденсаторов системы питания ядра. Как возможное решение - либо модифицировать кулера, либо перепаивать указанный конденсатор на обратную сторону платы.

Считаю, что на этом целесообразность дальнейших модификаций для видео карт такого уровня попросту отсутствует, поэтому перейдём к тестам.

Тестовая конфигурация, настройки системы, драйверы, используемые бенчмарки

Для проверки возможностей нашей сегодняшней героини без разгона и с ним был использован открытый тестовый стенд такой конфигурации:

Процессор: AMD Sempron 3000+ (Palermo) Socket 939;
Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
Кулер - Arctic Cooling Alpine 64;
Память – 2x512 MB TwinMOS (Winbond UTT CH-5, -AA4T);
Блок питания: 600W be quiet! Dark Power ATX2.2;
Жёсткий диск: 120Gb ATA-100 Hitachi (7200 rpm);
Приводы: DVD-RW NEC ND-3520A

3DMark 2003 v.3.6.0;
3DMark 2005 build 1.2.0;
The Chronicles Of Riddick: Escape From Butcher Bay (OpenGL) – игра версии 1.0.0.1, качество изображения – на максимальном уровне, запускалась demo-сцена "Duche";
Serious Sam 2 (Direct3D) – игра версии 2.066, настройки качества изображения - "Medium", в игре,использовалась демо-запись "GREENDALE";
F.E.A.R. (Direct3D) – версия игры 1.02, настройки качества изображения - "Medium", «прогонялся» стандартный демо-тест.

Для сравнения приведены результаты графического адаптера Epox Radeon X1300 256 MB DDR-2 – как прямого конкурента рассматриваемой видеокарте, полученные на той же системе и в тех же условиях. Для видеокарты на чипе ATI были использованы драйвера Catalyst 6.3, настройки – на оптимальное соотношение «качество/производительность».

Тестирование, анализ результатов

3DMark 2003 v.3.6.0 Тесты проводились в разрешении 1024х768, все настройки тестового пакета – по умолчанию.

3DMark 2005 build 1.2.0 Аналогичны настройки и для другой версии популярного синтетического бенчмарка.

Оба они демонстрируют невысокий прирост производительности MSI GF 7300 GS при разгоне – виной тому шина обмена данными графического чипа с памятью данной видеокарты.
Все игровые тесты были проведены при разрешении 1024х768. Что из этого получилось – смотрите сами: The Chronicles of Riddick: Escape from Butcher Bay

Serious Sam 2

F.E.A.R.

Как видите, игры порой демонстрируют больший прирост производительности от разгона графического адаптера, чем синтетические тесты, поэтому повышение частот на картах серии 7300 GS – не такое уж неблагодарное и несерьезное дело, как кому-то могло показаться вначале.

Выводы

В принципе, чуда никто не ожидал и его не случилось. Комфортно играть на GF 7300 GS получится далеко не всегда и не с максимальными настройками, но всё-таки можно. Видеокарта идёт вровень с конкурентом из стана ATI, кое-где немного его опережая, кое-где – уступая противнику, но при таких FPS результаты соперников друг относительно друга критичными назвать сложно (исключение – протестированный нами F.E.A.R.).
Что касается разгона и вольтмода – то прирост у нас, как всегда, есть, минимальный в синтетических приложениях, но порой более заметный в реальных игровых. Виной невысокому скачку производительности в определённых местах служит 64-битная шина памяти GF 7300 GS, которую можно перекрыть только сверхчастотами памяти. А их, как видите, на горизонте нет.
Тем не менее, разгон с вольтмодом для повседневного использования детищу MSI (и других вендоров) отнюдь не повредит – ввиду простоты исполнения модификаций. Ну и просто ради самого процесса, ради результата, ради бешеных в цифровом выражении мегагерц, ради рекордов, ради «спортивного интереса». Если Вы – любитель всего вышеперечисленного – то вперёд, не задумываясь!

И напоследок несколько слов по герою сегодняшнего обзора – видеокарта на референсном дизайне производства MSI.

Плюсы:

отличное качество исполнения;
хороший кулер;
прокладки для защиты ядра от сколов.

Минусы:

слабая система питания памяти.

В итоге получилась такая себе звездочка, маленькая, даже крошечная по сравнению с GF 7900 GTX, но очень яркая в своём сегменте. И, как всегда, имеется обширное поле для модификаций, так что дополнительно «разжечь» ее особого труда не составит!

Команда Modlabs.net желает всем хорошего и безопасного разгона!
© cyclone

Gainward Bliss 7600 GS 256 MB: больше, чем просто 7600 GS

Рубрика: Видеокарты
Дата: 02/08/2006 16:04:11

Как говорится в таких случаях, «не прошло и полгода». Буквально неделю назад команда ModLabs.net представила публике свои наработки в сфере экстремального и не очень разгона видеокарт семейства NVIDIA GF 7600 GS. Помните итоговый результат, достигнутый нами тогда? Да-да, много мегагерц по ядру и мало – по памяти, итоговая рабочая частота которой стала тормозом прогресса в нашем случае. Именно в том материале потенциальным покупателям графических адаптеров серии GF 7600 GS мы рекомендовали поискать что-то с GDDR-3 памятью, с надеждой на лучший разгон последней и более ощутимый рост производительности при разгоне графического чипа.
И вот в нашу тестовую Лабораторию попала видеокарта Gainward Bliss 7600 GS 256 MB Golden Sample именно с такой памятью на борту!
Думаю, многим интересно будет узнать, что из себя представляет данный продукт, а мне, уже после проведённых тестов, поделиться достигнутыми результатами. Так, сегодняшний объект изучения сравнивался с потенциальными конкурентами – обычной GF 7600 GS с DDR-2 памятью на борту, и полноценной GF 7600 GT.
Ну что же, давайте знакомиться поближе! А там и посмотрим, стоит ли овчинка выделки ;)

Упаковка и комплектация

Данный графический адаптер поставляется в сравнительно большой коробке, выполненной в новых тонах торговой марки Gainward:

Открыв коробку, внутри можно обнаружить:

собственно видеокарту;
кабель-переходник для подключения к телевизору, со всевозможными вариантами разъема подключения;
переходник DVI->D-SUB;
диск с драйверами;
дополнительный диск с утилитой Power DVD 5;
краткое руководство по установке.

Осмотр

Достаем графический адаптер из антистатического пакета. Вот как он выглядит с лицевой:

…и с обратной стороны, которая практически лишена больших элементов:

Традиционный для Gainward (вернее, подлинного изготовителя - Palit Corporation. Для тех, кто не помнит или ещё не знает, Gainward – одна из торговых марок этого колосса среди производителей видеокарт) красный цвет текстолита. Данный продукт имеет собственный дизайн PCB (впрочем, наши постоянные читатели наверно сразу узнали в нём ещё парочку интересных продуктов-двойников). Вся силовая подсистема перенесена на край платы:

Охлаждать видеокарту поручено алюминиевому кулеру, закрытому белым пластиковым кожухом с логотипом Gainward:

Система охлаждения крепится с помощью оригинальной защелки, позволяющей без отвертки или каких-либо других приспособлений снять ее в течении пяти секунд:

Удобно? Да. Практично? Для сборщиков – да. Для пользователей и самого видеочипа – нет, ведь последний оказывается в тепловой подушке из-за backplate со слоем пористого изоляционного материала. Это явно не улучшит тепловой режим работы GPU не только при разгоне, но и на номинальных частотах.
В работе турбина оказалась немного шумно вата на максимальных оборотах, однако в любом случае намного тише штатного кулера, которым комплектуют свои продукты большинство производителей.
Система охлаждения контактирует с GPU через белую термопасту, по своим свойствам похожую на нашу КПТ-8:

Графический чип G73 выпущен на 8-й неделе 2006 года.

Хорошо, что производитель заботится о его защите от сколов своими силами – в последнее время по умолчанию защитной рамки на всех чипах от NVIDIA не предусмотрено.
Примечательно, что для лучшего охлаждения на памяти установлены алюминиевые радиаторы, отодрать которые особого труда не составило – они крепятся на термолипучку.
Видеопамять стандарта GDDR-3 в прогрессивной упаковке BGA-136, что, несомненно, является большим преимуществом перед DDR-2 с точки зрения энтузиаста. Производитель – Infineon, время выборки составляет 2,0 нс:

Обращаем Ваше внимание на то, что согласно данным официального сайта Gainward, в ассортименте этой компании есть две модели карт на базе 7600 GS, причём обе формально называются одинаково: Bliss 7600 GS 256MB Golden Sample. Однако, вторая разновидность выполнена на другом дизайне PCB (также не соответствующим референсу от NVIDIA!), имеет пассивную систему охлаждения и оборудована памятью типа DDR-2 с временем выборки 2.5 нс. Соответственно, будьте внимательны при покупке!

На видеокарте распаяны все три вида коннекторов: Dual-link DVI-I, D-SUB и TV-out.
Для соединения двух графических адаптеров в режим SLI на плате есть соответствующий разъем.
Номинальные частоты работы Gainward Bliss 7600 GS 256 MB Golden Sample составляют 450/500 (1000) МГц, что уже само по себе выше номинальных для GF 7600 GS 400/400 (800) МГц: на 50 МГц по ядру и 100 (200) – по памяти.

Для тех, кто после изучения всех аспектов дизайна нашей сегодняшней героини ещё не догадывается, с чем мы имеем дело, может познакомиться с обзором хотя бы Palit GF 7600 GT Sonic и сравнить эти графические адаптеры. Отличия – минимальны. Они касаются только времени выборки установленной памяти, радиаторов на ней и наклеек на плате. Фактически перед нами унифицированная плата, на которой производитель может выпустить карту с какими угодно характеристиками.
Считаю, что в данном случае это большой плюс для всех тех, кому мало официальных рабочих частот GF 7600 GS, но нет денег или желания покупать GF 7600 GT.

Насколько мой оптимизм подтвержден практикой – давайте разберемся в следующей части данной статьи.

Разгон с вольтмоддингом и без

Графический адаптер Gainward Bliss 7600 GS 256 MB Golden Sample со своих родных 450/500 МГц согласился работать на 513/816 (1632) МГц!
Разгон по чипу – выше среднего, как для GF 7600 GS, а по памяти… Во-первых, проверил программное обеспечение – всё работает, все мониторинги в один голос трубят о покорении частоты свыше 800 МГц. Ещё раз снял радиаторы с Infineon’a – да нет, всё правильно. Все чипы промаркированы как 2,0 нс! Признаться честно, такого я не ждал, но факт есть факт! Мы даже без модификаций переплюнули частоту работы видеопамяти на старшей карте, GF 7600 GT! Видимо, не прошло бесследно использование PCB именно от нее.
Замер напряжений показал, где собака зарыта – на графическом чипе – 1,15 В, что является нормой, а на памяти – целых 2,02 В (при номинальном напряжении 1,8 В)! Заводской вольтмод, с которым мы встречаемся на продуктах производства Palit не впервые – аналогичная ситуация сложилась как минимум с видеокартами Palit GF 7600 GS Sonic GDDR-3 (использующей ту же плату и имеющей сходные характеристики) и Palit 7300 GT Sonic GDDR-3.

Разгон хорош, но нам-то останавливаться на достигнутом не подобает!
Для Gainward Bliss 7600 GS 256 MB Golden Sample с памятью типа GDDR-3, поскольку она является точной копией ранее протестированной Palit 7600 GT Sonic, подходит схема вольтмода последней, уже описанная ранее на нашем сайте. Именно ей мы и воспользуемся. Вновь напомним, что у Gainward имеется также модель Bliss 7600 GS 256 MB Golden Sample с DDR2-памятью на ином дизайне печатной платы. Соответственно, указанный рецепт вольтмода для неё не подойдёт.

Для проверки максимального разгонного потенциала штатная система охлаждения была заменена на СВО, состоящей из переделанного для нужд видео карт процессорного ватерблока производства Revoltec, внешней помпы Eheim производительностью 600 л/ч и радиатора Airplex EVO 360 с тремя установленными тихоходными вентиляторами Aerocool Turbine 3000, которая в процессе тестов работала только на графический адаптер. Для улучшения теплового режима платы в целом был применен дополнительный обдув тыльной стороны видеокарты 120 мм вентилятором.

Напряжение на графическом чипе было поднято до 1,85 В, что дало возможность покорить частоту 753 МГц. Видеокарта соглашалась работать и на больших частотах, однако иногда нормальной работе мешали фризы и зависания. Память же при повышении напряжения до 2,1 В работала на 835 МГц, но эксплуатировать ее долго в таком режиме оказалось проблематично – из-за вольтмода начал сильно греться участок PCB, на котором расположены силовые элементы, да и сама GDDR-3 по температурным показателям не отставала. Такой себе взаимный прогрев платы и памяти. Поскольку нормальных радиаторов под рукой не оказалось, а обдув не сильно помогал, пришлось вольтмод снять и остановиться на частоте 816 МГц при установленном производителем напряжении питания 2,02 В.

Разгон с изменением дельты

В наших предыдущих материалах мы говорили о том, что так называемая дельта (возможное понижение частоты работы одного из блоков ядра для повышения частоты других блоков на новых видеокартах 7-й серии от NVIDIA) – это способ, с помощью которого можно выжать пару дополнительных попугаев или FPS в любимой игре. Тем не менее, этот момент в деталях мы упускали.
На этот раз считаю нужным ознакомить читателей с тем, что и каким образом должно меняться, и какой результат на практике от этого можно получить.
Первое, что надо помнить – все блоки ядра новых видеокарт работают на одинаковой частоте, однако так сложилось, что при разгоне главным сдерживающим фактором является блок геометрии. Именно благодаря снижению частоты его работы в BIOSе относительно двух других (блока растеризации и блока шейдеров) можно повысить потолок стабильной работы по ядру.
Для этого нам будут нужны свежая версия nvflash, “понимающая” Вашу видеокарту, и NVIDIA BIOS Modifier – утилита, с помощью которой можно изменять всевозможные значения, прописанные в прошивке графических адаптеров от калифорнийской компании.

Первым делом записываем nvflash на загрузочную дискету, перегружаемся и сохраняем изначальный БИОС (в командной строке необходимо набрать “nvflash –b filename.rom”).

Для модификации дельты нужно открыть свеженький образ прошивки с помощью NVIDIA BIOS Modifier и в закладке Performance Table, в выделенном меню установить желаемую отрицательную (или положительную, чтобы графический чип в итоге не поддавался разгону:)) дельту:

Сохраняем модифицированный БИОС на дискетку, перегружаемся, прописываем “nvflash –f modified.rom -4 -5 -6” – и всё готово!
В каждом случае оптимальное значение дельты, при котором ещё возможен подъем частоты работы ядра и наблюдается прирост производительности, определяется методом проб и ошибок индивидуально.

Для Gainward Bliss 7600 GS 256 MB Golden Sample я установил дельту на уровне -85 МГц. Это дало возможность поднять частоту работы блоков шейдеров и растеризации до 838 МГц, при этом блок геометрии работал на частоте 753 МГц. Таким образом, частотная формула работы графического адаптера получилась следующей: 753/838/838 (geometric/shader/ROP)/816 (1632) МГц.
В таком режиме видеокарта была проверена на наличие прироста производительности, оправдывающего данную модификацию.

Тестовая конфигурация, настройки тестовых пакетов

Для проверки результата всех вышеописанных модификаций был использован открытый тестовый стенд традиционной для меня в последнее время конфигурации:

Процессор: AMD Sempron 3000+ (Palermo) socket 939;
Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
Процессорный кулер - Arctic Cooling Alpine 64;
Память – 2x512 MB TwinMOS (Winbond UTT CH-5, -AA4T);
Блок питания: 600W be quiet! Dark Power ATX2.2;
Жёсткий диск: 120Gb ATA-100 Hitachi (7200 rpm);
Приводы: DVD-RW NEC ND-3520A

Операционная система – Windows XP SP1, для разгона графического адаптера использовалась утилита RivaTuner 2.0 RC16.
Драйвера для видеокарты – ForceWare версии 91.31, соотношение качество/производительность выставлено по умолчанию и не изменялось, анизотропная фильтрация и антиалайзинг не применялись.

Были использованы следующие тестовые пакеты:

3D Mark 2003 v.3.6.0;
3D Mark 2005 build 1.2.0;
Serious Sam 2 (Direct3D) – игра версии 2.066, настройки качества изображения - "Medium", в игре,использовалась демо-запись "GREENDALE";
F.E.A.R. (Direct3D) – версия игры 1.02, настройки качества изображения - "Medium", «прогонялся» стандартный демо-тест.

Поскольку мы исследуем производительность графических адаптеров одного класса, одного семейства, решено было провести все тесты только в разрешении 1024х768, настройки синтетических тестовых пакетов по умолчанию.

Gainward Bliss 7600 GS 256 MB была протестировала в таких режимах:

450/500 (1000) МГц – номинальные частоты работы;
513/816 (1632) МГц – частоты при обычном разгоне без каких-либо модификаций;
753/816 (1632) МГц – максимальные частоты при разгоне с вольтмодом, без модификаций прошивки;
753/838/838 (geometric/shader/ROP)/816 (1632) МГц – частоты работы при установке отрицательной дельты для блока геометрии -85 МГц.

Как и обещал, для сравнения были дополнительно протестированы графические адаптеры XFX GeForce 7600 GT 256 MB (родные частоты работы слегка завышены производителем относительно номинальных, до 570/725 (1450) МГц) и EVGA e-GeForce 7600 GS 256 MB (400/400 (800) МГц, память типа DDR-2) – как ориентиры для полной оценки того, что нам удалось в результате разгона продукта от Gainward.

Тестирование

3D Mark 2003 v.3.6.0

3D Mark 2005 build 1.2.0

Как видно из диаграмм, в синтетических приложениях наша героиня в дефолтном варианте слегка опережает GF 7600 GS с номинальными частотами 400/400 (800) МГц, но стоит даже без модификаций максимально поднять частоту – и мы почти догнали 7600 GT! Такого не было даже при максимальном разгоне EVGA e-GeForce 7600 GS 256 MB, а тут – почти без усилий получаем огромный рост производительности. При вольтмоддинговом разгоне ситуация такова, что при определенных усилиях из Gainward Bliss 7600 GS 256 MB можно запросто получить конфетку и достичь более чем 50%-ного прироста как по частотам, так и по производительности. Примечательно, что поднятие частоты блоков геометрии и растеризации на 85 МГц относительно частоты блока геометрии позволяет дополнительно получить маленький, но ощутимый прирост в реальных приложениях!

Serious Sam 2

В популярном игровом бенчмарке ситуация повторяется, что, в принципе, не удивительно – трестируются видеокарты на базе одного и того же графического чипа, поэтому их поведение абсолютно идентично.

F.E.A.R.

Данный тест, способный при правильных настройках загрузить любую современную видеокарту, демонстрирует сложившуюся выше картину – разгонять нашу героиню просто необходимо, потому как за это пользователь получит просто колоссальный прирост производительности!

Выводы

Проведенная проверка подтверждает полезность модификации пришивки видеокарты для повышения рабочей частоты отдельных блоков графического чипа G73 и получения соответствующего прироста. Сам по себе процесс внесения изменений в BIOS занимает минимум времени и усилий со стороны пользователя, поэтому может быть рекомендован к широкому применению.
Что же касается нашей героини – то с Gainward Bliss 7600 GS 256 MB Golden Sample всё ясно и без дополнительных комментариев. Несмотря на, казалось бы, плохую память, данный графический адаптер есть ни чем иным как GeForce 7600 GT с заниженным напряжением по ядру, завышенным – на памяти, и другими наклейками, которые пробуют нас убедить в том, что мы держим в руках GeForce 7600 GS. В очередной раз порадовала унификация производства Palit Corporation, ведь младшие решения с приставкой Sonic (бренды Palit, XpertVision) или Golden Sample (Gainward) в названии являются почти 100%-ной копией старших, что позволяет их разгонять до невероятно высоких частот!
В последнее время лично у меня складывается мнение, что если материнская плата – то DFI серии LanParty, если же графический адаптер – то Palit/Gainward вышеуказанных модификаций Sonic/Golden Sample (да простят меня любители “брендовых” вещей): в течение 2006 года эта корпорация подряд выпустила несколько просто великолепных карт с нереференсными PCB (7900 GT, 7600 GT, 7600 GS, 7300 GT), которые отличаются отменными характеристиками при доступной цене.

После всесторонней оценки протестированной ныне видеокарты следует выделить основные моменты.

Плюсы:

Штатные частоты выше рекомендованных для GF 7600 GS;
Быстрая память стандарта GDDR-3 в прогрессивном конструктивном исполнении;
Использование PCB от старшей модели видеокарт, GF 7600 GT;
Великолепный разгонный потенциал;
Удобство крепления штатной системы охлаждения;
Относительно тихая турбина-кулер;
Радиаторы на памяти;
Демократичная цена.

Минусы:

Обратная сторона платы в районе графического чипа при использовании штатной системы охлаждения оказывается закрытой тепловой «подушкой».

То, что напряжение на памяти завышено относительно номинала, можно добавлять в оба пункта. Ведь, с одной стороны, ухудшается тепловой режим работы видеопамяти – это плохо. Но, с другой, пользователь, не прибегая к каким бы то ни было модификациям, может разогнать ее до сопоставимых с GF 7600 GT частот.

Так что если Вы интересуетесь оверклокингом, а также хотите в ближайшее время проапгрейдить свою видеокарту и остановили свой выбор на GF 7600 GT – присмотритесь к Gainward Bliss 7600 GS 256 MB Golden Sample повнимательнее! За меньшие деньги можно получить то же, что и под другим именем, а может даже лучше!

Ну а мне после проведенных тестов остается только наградить данный продукт знаком качества ModLabs.net Certified Hardcore!

Видеокарта Gainward Bliss 7600 GS 256 MB предоставлена для тестов интернет-магазином xtremeboosters.com.ua.

Любитель платить меньше, а получать больше,
© cyclone

Вольтмоддинг референсных GeForce 7600 GS DDR-2 256 МБ

Рубрика: Видеокарты
Дата: 24/07/2006 16:04:10

Введение

Время… секунды, минуты, часы… 24 часа в сутки… семь суток в неделю, месяцы… пожалуй, время – единственная во Вселенной вещь, которая есть у всех. И не просто есть, а всем положено одинаковое количество времени. Людям, окружающему миру, творениям рук человеческих. И как же это время беспощадно, как быстро летит.
Кажется, ещё вчера бегал за «свеженькими» GeForce 6600 Series, а сегодня они – прошлое поколение. Их место и громкую славу лучшей покупки в middle-end секторе на данный момент захватили видеокарты семейства 7600 от NVIDIA – 7600 GS и 7600 GT. История повторяется – один и тот же графический чип, но разная память. Разные тактовые частоты, которые и определяют производительность и собственно позиционирование на рынке. Только вот год назад обычные 6600 по чипу спокойно разгонялись до уровня старшей модели и даже выше, а что творится сегодня? Все обозреватели в один голос трубят о плохом разгонном потенциале видеокарт серии 7600 GS и не очень рекомендуют их к покупке оверклокерам, и только немногие из них прямо указывают причину такого поведения абсолютно идентичных чипов на разных платах – сильно заниженное напряжение. А что, если его поднять до желаемого уровня? Попробуем? Тем более, в Тестовой лаборатории сайта ModLabs.net на полке довольно долго пылилась видеокарта EVGA GF 7600 GS, о которой мы Вам не так давно поведали. Пришло ее время.. а какое оно? Время славы или позора? Думаю, к концу статьи мы сможем дать окончательный ответ.
В сегодняшнем материале мы также познакомим Вас с одним не совсем рядовым продуктом из модельного ряда 7600 GT – видеокарте производства XFX, и посмотрим, сможет ли наш младший брат противопоставить что-нибудь старшему.

Осмотр

Графический адаптер XFX GF 7600 GT, нынешний конкурент EVGA GF 7600 GS, поставляется в традиционной для производителя упаковке в зелёных тонах с изображением совсем не злобной, зато стильной собачки:

Внутри можно обнаружить:

собственно видеокарту в пластиковом боксе, для предотвращения повреждений во время транспортировки;
один диск с драйверами и несколькими играми (Armored Fist 3; Delta Force Land Warrior; F-16 multirole fighter; F-22 Lightning 3);
руководство по установке и краткая брошюра с описанием продукта;
кабель для подключения к телевизору;
переходник DVI->D-SUB.

Достаем графический адаптер из бокса и… вроде бы мы это уже видели?! Вспоминается обзор EVGA e-GeForce 7600 GT CO , но, поближе присмотревшись, можно отметить лишь такой же цвет текстолита и конструкцию, а также стилистическое оформление системы охлаждения. В этой видеокарте (GF 7600 GT 256 МБ) несколько вещей кажутся очень интересными и лично мной были увидены впервые.
Первое – это нестандартная печатная плата:

Ее силовая часть из ближнего к разъемам концу платы была перенесена на дальний. Правда, схема стабилизаторов питания ядра и памяти изменений не претерпела,

так что вольтмод этой видеокарты можно произвести по стандартной схеме. Графический адаптер от XFX оборудован двумя DVI-выходами. Интересное конструктивное решение заглушки – на ней сделан специальный выступ для крепления этикетки с серийным номером:

Не совсем понятно назначение металлической «ткани», проложенной между заглушкой и разъемом ТВ-выхода:

Лично я сомневаюсь в более успешном подавлении помех за ее счёт при выводе изображения на телевизор.
Одна из главных изюминок – алюминиевая пластина на всю длину платы, предотвращающая ее изгиб, с логотипом производителя. Инженеры XFX как бы подталкивают нас к использованию более массивных систем охлаждения и последующему разгону их продукта:

Видеокарта несёт на борту четыре чипа памяти общим объемом 256 МБ производства Samsung со временем выборки 1,4 нс:

Охлаждение графического чипа поручено медному кулеру – к медному основанию припаяны «гармошкой» тонкие ребра из того же металла. Шум, вернее вой, от установленного вентилятора, работающего на максимальных оборотах, довольно заметный и немного напрягает, поэтому любителям тишины однозначно рекомендуется его заменить на что-то более эффективное и бесшумное.

Номинальные частоты этой GF 7600 GT слегка завышены относительно номинала – 570/725 (1450) МГц, разгон при использовании штатной системы охлаждения, без каких-либо дополнительных модификаций составил 680/850 (1700) МГц.

Пожалуй, на этом ознакомительную часть можно закончить и перейти к тому, из-за чего мы заварили нашу кашу – вольт-модификации GF 7600 GS 256 МБ DDR-2.

Напомню, продукт от EVGA выполнен на референсном дизайне (NVIDIA PCB P345),

имеет штатные частоты 400/400 МГц. Данный графический адаптер оснащен 256 МБ памяти стандарта DDR-2 производства Infineon со временем выборки 2,5 нс,

чип G73 ревизии A2.

До модификации этот продукт разгонялся до 507/493 МГц по чипу и памяти соответственно, без каких-либо модификаций БИОСа и изменения частоты отдельных блоков ядра. Примерно по 25% и там, и там. Вроде бы неплохо, но не для энтузиастов, которые попросту не могут сидеть сложив руки и наблюдать нехватку FPS в любимой игре.

Ну что же, дорогой читатель, пора исключить самое слабое звено (тех, кто с нами пойти до конца не решится) и двигаться дальше!

Disclaimer

вы четко представляете себе, что будете делать
вы не менее четко представляете, зачем вы это делаете
вы умеете делать тонкую работу паяльником
вас не пугает потеря гарантии
вы выжали максимум из своего компьютера, но хотите большего
все другие методы разгона видеокарты исчерпаны.

Ингредиенты

Ну что, всё хорошенько обдумали? Тогда вперёд, к новым достижениям!
Для этого в случае с 7600 GS на референсном дизайне нам понадобятся:

подопытный, вендор производителя значения не имеет;
мультиметр;
паяльник с жалом потоньше (оптимальный вариант – 25Вт);
подстроечные (желательно многооборотные) резисторы сопротивлением 10 и 20 кОм – по 1 шт;
тонкие соединительные провода (желательно медные многожильные).

Подготовились – тогда к делу: нужные нам стабилизаторы находятся на оборотной стороне видеоплаты:

Вольтмод ядра

Главное, с чем нам сегодня придётся побороться, ведь номинальное напряжение на чипе любой GF 7600 GS вне зависимости от производителя составляет смехотворные 1.1 В в 3D-режиме против 1.35 В у GF 7600 GT (именно этим в большей мере, нежели низкой штатной частотой, и объясняется настолько низкое тепловыделение графического чипа на GF 7600 GS, что многие карты довольствуются пассивным радиатором в качестве системы охлаждения). За контроль напряжения и на чипе, и на памяти, отвечают идентичные линейные стабилизаторы производства Intersil – ISL6549. Для поднятия напряжения до желаемого уровня следует припаять один вывод переменного резистора сопротивлением 10 кОм (предварительно убедитесь в том, что он выкручен на максимальное сопротивление!) к 4-й ноге указанной на картинке микросхемы, а второй – к общему проводу:

Я использовал точку в нижнем углу платы:

Для поднятия напряжения на ядре необходимо снизить сопротивление до желаемого уровня (при установке сопротивления переменного резистора, равного 3.2 кОм, напряжение возрастает до 1.7 В).

Контроль напряжения следует производить на конденсаторах, указанных на рисунке:

Внимание: некоторые ресурсы для проведения вышеописанной модификации рекомендуют использовать резисторы сопротивлением 50 кОм. От того, какого номинала деталь использовать, конечный результат не изменится, однако должен предостеречь Вас, что напряжение как на ядре, так и на памяти начинает ощутимо повышаться после определённого порога сопротивления, который составляет примерно 4 кОм. Используя переменные или подстроечные резисторы большего, чем указанное в материале, номинала, Вы автоматически усложняете себе работу по точному и аккуратному подбору необходимого напряжения. Будьте бдительны, ибо один лишний оборот или пол оборота – и Ваш графический адаптер может преждевременно уйти к праотцам!

Вольтмод памяти

Как уже было сказано, напряжение на видео памяти регулируется таким же стабилизатором, как и на ядре, поэтому способ модификации аналогичен вышеописанному: подсоединяем оставшийся резистор сопротивлением 20 кОм одним выводом к 4-й ноге стабилизатора, другим – к общему проводу (можно использовать близко расположенную ножку соседнего конденсатора):

Контроль напряжения на видеопамяти производить на этом конденсаторе:

Дефолтный показатель для памяти типа DDR-2 лежит в районе 1,8 В.

Конфигурация тестового стенда и ПО

Для проверки результата всех вышеописанных модификаций был использован открытый тестовый стенд такой конфигурации:

Процессор: AMD Sempron 3000+ (Palermo) socket 939;
Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
Кулер - Arctic Cooling Alpine 64;
Память – 2x512 MB TwinMOS (Winbond UTT CH-5, -AA4T);
Блок питания: 600W be quiet! Dark Power ATX2.2;
Жёсткий диск: 120Gb ATA-100 Hitachi (7200 rpm);
Приводы: DVD-RW NEC ND-3520A

Операционная система – Windows XP SP1, для разгона графического адаптера использовалась утилита RivaTuner 2.0 RC16.
Драйвера для видеокарты – ForceWare версии 91.31, соотношение качество/производительность выставлено по умолчанию и не изменялось.

Были использованы следующие тестовые пакеты:

3D Mark 2003 v.3.6.0;
3D Mark 2005 build 1.2.0;
Serious Sam 2 (Direct3D) – игра версии 2.066, настройки качества изображения - "Medium", в игре,использовалась демо-запись "GREENDALE";
F.E.A.R. (Direct3D) – версия игры 1.02, настройки качества изображения - "Medium", «прогонялся» стандартный демо-тест.

Практическое тестирование

Напряжение на графическом чипе 7600 GS было поднято до 1,72 В, что позволило достичь впечатляющей частоты – 756 МГц, или + 89 % от номинала! Охлаждать его было поручено системе водяного охлаждения, состоящей из переделанного для нужд видео карт процессорного ватерблока производства Revoltec, внешней помпы Eheim производительностью 600 л/ч и радиатора Airplex EVO 360 с тремя установленными тихоходными вентиляторами Aerocool Turbine 3000. СВО в процессе тестов работала только на видеокарту.

Был применен дополнительный обдув обратной стороны графического адаптера 120 мм кулером.

Графический чип работал и на больших, чем 756 МГц, частотах, но при этом моими неизменными спутниками становились артефакты. Казалось бы, решение проблемы лежит у меня под носом – стоит лишь немного поднять напряжение, и проблема исчезнет, но не тут то было. 1,8, потом 1,85 В – а артефакты поползли уже и на 756 МГц! Видимо, в заданных условиях частотный предел нашего видеочипа был достигнут. Конечно, можно было повысить частоту отдельных блоков ядра за счёт снижения частоты блока геометрии, но такая цель выходит за рамки сегодняшнего материала. Максимум, на котором видео карта соглашалась работать с артефактами и при этом демонстрировать прирост производительности – 798 МГц!

Память порадовала не так сильно – всего 10 МГц при поднятии напряжения с 1,8 до 1,95 В, дальнейшие танцы с бубном приводили только к появлению артефактов. Впрочем, 1 ГГц для совсем неоверклокерского Infineon’a стандарта DDR-2 – это уже очень хорошо.

Видеокарта от XFX, GF 7600 GT былп протестировала лишь на номинальных частотах – как ориентир для модифицированной 7600 GS. 3D Mark 2003 ver.3.6.0

Популярный синтетический бенчмарк демонстрирует рост производительности с ростом частот, при этом важную роль играет синхронное поднятие частоты графического чипа и памяти – прибавка каждого из них примерно на 100 МГц дает ощутимый рост производительности, тогда как огромный скачок частоты чипа – ещё на целых 250 МГц – заметно меньше.

3D Mark 2005 build 1.2.0

Другая версия бенчмарка от Futuremark выдает нам ту же картину, что и предыдущая – видеокарте серьезно не хватает пропускной способности памяти для того, чтобы полностью превратить колоссальный разгонный потенциал графического чипа G73 в такой же скачёк производительности.

Serious Sam 2

F.E.A.R.

Как видите, реальные игровые приложения в точности повторяют картину, которая сложилась при исследовании производительности в синтетике. Догнать полноценную GF 7600 GT нам так и не удалось, хотя до начала тестов я в это верил, даже больше, я был почти уверен в том, что GF 7600 GS с вольтмодом и хорошим разгоном способна перекрыть результат старшей модели видеокарты. Теперь же точно можно сказать, что с памятью стандарта DDR-2 далеко уехать будет не так то просто – ее пропускной способности попросту не хватает для раскрытия всех возможностей графического чипа на полную силу.

Выводы

Откровенно говоря, я надеялся на немного больший прирост производительности от вольтмодификации EVGA GF 7600 GS 256 MB. Узким ее местом оказалась память, которая почти в полтора раза уступает по частоте памяти на видеокартах модельного ряда 7600 GT. но, тем не менее, поднятие напряжения на графическом чипе позволяет его разогнать не хуже, чем на старшем собрате. Если брать за номинал частоту 7600 GS, то прирост получается просто колоссальный – почти 100 % при должном подходе! Немногие чипы способны на такое повышение, а графические адаптеры, собранные на них, неизменно становятся любимцами публики и best buy в своей ценовой категории.
Если же говорить о рыночных перспективах и лучшем выборе, то Вы заметили, что история повторяется? Младший брат, старший брат.. а чуть позже – появился и третий, по рейтингу производительности – золотая середина. Так было с появлением GF 6600 с DDR-2 памятью, которые, однако, не получили широкого распространения и были выпущены относительно ограниченным количеством, а сейчас на прилавки выходит GF 7600 GS с неплохо разгоняющейся GDDR-3 памятью. К счастью, NVIDIA не стала тянуть до заката эпохи семейства 7600 и выпустила промежуточный продукт довольно удачно.
После сегодняшних модификаций могу сказать только то, что если у Вас не хватает денег на покупку более дорогой видеокарты – берите GF 7600 GS с DDR-2, по желанию разгоняйте, но, не смотря на огромные частоты ядра, именно видеопамять останется для нее узким местом. Ее уж никакими вольтмодами не разгонишь.
Если же в закромах родины возможно наскрести ещё 15-20 условных, ищите «правильные» GF 7600 GS с нормальной памятью (конечно, имеется в виду GDDR-3), и они Вас точно не разочаруют!

Видеокарты XFX GeForce 7600 GT и EVGA e-GeForce 7600 GS предоставлены компанией Nebesa.

Palit GeForce 7600 GT Sonic: обзор и руководство по вольтмоддингу

Рубрика: Видеокарты
Дата: 21/06/2006 16:04:11

Palit, Yuan, Daytona, XPertVision, Gainward… Я не ручаюсь за то, что этот список полный. По какому принципу он составлялся? Наверное, опытные пользователи, которые интересуются рынком компьютерных комплектующих, знают, что на сегодня Palit Corporation – один из самых мощных игроков рынка видеокарт, и все те торговые марки, упомянутые выше – ее рук (вернее, маркетингового отдела) дело. И плохо это или хорошо – единого мнения не существует. С одной стороны, у пользователя возрастает возможность выбора, тем более соотношение цена/производительность (не могу написать «качество», ибо последнее не всегда верно) у этой корпорации всегда на высоте. С другой же, возможен «обман» невнимательного покупателя благодаря так называемым «обрезкам» тех или иных полноценных моделей путём установления более медленной памяти, урезания ее шины, упрощения печатной платы, уменьшения числа конвейеров и т.д.

Сегодня в нашу Тестовую Лабораторию попала видеокарта производства Palit – GeForce 7600GT Sonic, с которой мы бы и хотели поближе познакомить уважаемых читателей. Собственно о 7600GT сказано уже довольно много, но продукт получился настолько хорошим, что попросту не устаешь повторять это. Великолепная производительность, и в довесок теперь, когда спал ажиотаж «новинки», ещё и меньшая цена – залог успеха. Производителей графических акселераторов, как всегда, не ограничивали жёсткими рамками, за счёт чего на рынке появились кроме чисто референсных моделей собственные разработки отдельных инженерных подразделений. Об одном из таких продуктов, нестандартном в плане дизайна печатной платы, мы сегодня и поговорим.

Palit GeForce 7600GT Sonic: близкое знакомство

Видеокарта Palit GeForce 7600GT Sonic поставляется в большой картонной коробке из глянцевого супера с традиционным графическим атрибутом этого производителя – сказочной китайской девушкой, недвусмысленно намекающей на место производства продукта.

Внутри пространство заполнено пористым материалом – для избежания повреждений видеокарты во время транспортировки (однозначно радует такое внимание к мелочам со стороны производителя).

В коробке, кроме собственно GeForce 7600GT, можно обнаружить:

видеокарту Palit GeForce 7600 GT Sonic
DVI-VGA-переходник
компонентный видеокабель
CD с драйверами
CD с полной версией CyberLink PowerDVD 5
DVD с полной версией игры Conflict: Desert Storm
многоязычное руководство пользователя

Комплектация соответствует уровню продукта, включая в себя кроме необходимых аксессуаров также вполне приличный software bundle.

Достаем видеокарту из упаковки:

Традиционный для производителя яркокрасный цвет печатной платы и нереференсный дизайн, которому считаю нужным уделить отдельное внимание.

Нерефененсный дизайн – хорошо или плохо?

Для начала определимся с тем, что такое «референсный» дизайн графического адаптера. Это самая оптимальная конструкция печатной платы для промышленного производства продукта, разработанная инженерами компании-производителя графических чипов. Традиционно любая компания, разрабатывающая массовые продукты, старается снизить издержки производства и в то же время обеспечить наилучшие условия для уверенной и стабильной работы продукта в заданных рамках. Кто-то использует уже готовые решения, кто-то идёт по собственному пути. Иногда во втором случае всё получается просто отлично (яркий тому пример – дизайн PCB для видеоадаптеров 6600-й серии), иногда – очень даже плохо. В памяти возникает образ хоть и старого, но довольно известного бюджетного продукта – ATI Radeon 9200, вне зависимости от производителя, разогнать память на котором даже до ее номинальных частот было просто адским и часто нереальным занятием, хотя его предшественник, ATI Radeon 9000, использующий немножко другую PCB – таких проблем был лишён.
Если же компания-производитель видеокарт (не видеочипов) решает по своему усмотрению изменить дизайн печатной платы – это ни в коем случае не означает, что инженерный отдел отдельного вендора сделает это хуже, чем отдел поставщика чипов, и история содержит достаточно ярких и качественных примеров (например, добрая четверть видеокарт от ASUSTek, а также серии Ultimate и Toxic от Sapphire).
Считаю, что у Palit Corporation - один из самых мощных инженерных отделов, ведь подавляющее большинство продуктов, выпускаемых под ее брендами, имеют дизайн, отличный от эталонного! Вы только представьте себе – переделать всё, каждую модель, каждую разновидность, при этом успеть к массовому выводу продукта на рынок, и выполнить основную задачу – удешевить производство, одновременно сохранив тот же уровень качества и функциональности продукта!

Традиционно переработка PCB сводится к следующему:
а) другому размещению структурных узлов графического адаптера как продукта схемотехники относительно друг друга;
б) изменению схем питания основных узлов видеокарты (как в сторону «усиления», так и упрощения);
в) разработке более дешевой (или наоборот, дорогой – для отдельных топовых продуктов) печатной платы (например, шестислойная вместо восьмислойной);
г) оптимизация PCB под использование другого типа компонентов (например, памяти GDDR-2 вместо DDR-3);
д) комбинированное использование вышеперечисленных пунктов в разных сочетаниях.

Надеюсь, понятно, что разработка и использование нереференсных печатных плат под те или иные устройства далеко не всегда означает «ухудшение». Скорее, просто «изменение», а в отдельных случаях производимые продукты даже выигрывают в качестве исполнения.

Спецификации

Графическое ядро: NVIDIA GeForce 7600 GT (G73-GT)
Стандартные частоты: 575/700(1400) МГц (чип/память)
Пиксельные конвейеры: 12
Вершинные конвейеры: 5
Память: 256 Mb GDDR-3
Шина доступа: 128 bit
Чипы памяти: 1.2 ns Samsung BJ-12, BGA
Шина: PCI Express 16x
Интерфейсы: 1x DVI-I, 1x D-Sub, 1x TV-Out
RAMDAC: 2х 400 МГц

Продолжаем осмотр

Вернёмся теперь к нашему герою и посмотрим на печатную плату:

Как видите, основной момент состоит в том, что переделана силовая схема. С одной стороны, это удешевление, а с другой – нам-то главное, чтобы питание основных узлов графического адаптера оставалось на должном уровне – не «проседало», не «прыгало» туда-сюда, чтобы в случае необходимости стабилизатор мог обеспечить больший выходной ток и напряжение (при серьезном разгоне как с вольтмоддингом, так и без него).
Насколько удалось модифицированное детище инженеров Palit, мы выясним в процессе практической проверки продукта, а пока же давайте поближе познакомимся с его остальными не менее интересными аспектами.

Итак, графический чип N73-GT ревизии А2, произведён в апреле 2006 года. Тактовая частота – 575 МГц, что на 15 МГц выше референсного значения. Вокруг чипа имеется рамка из пористого материала, призванная уберечь ядро от сколов – снова вроде мелочь, на самом деле немаловажная:

И пользователю лучше, и производитель таким вот вниманием к крошечным моментам укрепляет свою хорошую репутацию. Напомню, что для всей линейки GeForce 7 Series характерно отсутствие этой защитной рамки. Вот вам и «нереференсность» во всём: NVIDIA сэкономили на производстве чипа, зато Palit исправили оплошность чипмейкера! Молодцы!

Дальше – память. И тут нас ждёт очередной сюрприз, уже более значимый – на видеокарте от Palit установлена память производства Samsung со временем выборки 1.2 нс, у которых штатная частота работы составляет 800 (1600) МГц, вместо традиционных 1.4 нс (т.е. с частотой 1400 МГц)! Обьем – 256 МБ в четырёх микросхемах, при этом с обратной стороны есть возможность установки ещё четырёх чипов памяти. Таким образом, производитель оставляет себе место для манёвров: возможно либо увеличение рабочего объема до 512 МБ в топовой версии, либо использование чипов более низкой плотности с целью удешевления.

Именно установкой 1.2 нс чипов отличается топовая версия Sonic от обычной Palit GeForce 7600 GT на том же дизайне PCB. За счёт лучших чипов производитель счёл возможным поднять тактовую частоту памяти с референсных 700 (1400) МГц до 750 (1500) МГц. Честно говоря, прирост скромный, в сравнении с характеристиками EVGA e-GeForce 7600 GT CO Superclocked, но тоже неплохо.

Кроме того, привлекает к себе внимание система охлаждения, вернее, способ ее крепления к плате. Для того, чтобы ее снять, нужно всего лишь отогнуть четыре крючка, которые собственно и держат кулер за упорную пластину с другой стороны платы. Весь процесс занимает не более пяти секунд времени – быстро и удобно. Правда, я всегда был противником такого крепления кулеров для видеокарт и менять свою позицию, несмотря на все преимущества рассмотренного механизма, не собираюсь. Дело в том, что пластина жесткости с обратной стороны графического адаптера контактирует с текстолитом через прокладку из искусственного материала-диэлектрика:

Фактически самый нагреваемый участок текстолита с обратной стороны видеокарты оказывается в тепловой подушке, что будет способствовать повышенному нагреву ядра 7600GT. В номинальных режимах данный факт беспокойства не вызывает, но при разгоне однозначно сделает свое грязное дело, поэтому серьёзным оверклокерам менять систему охлаждения придётся в обязательном порядке.

Конструкция кулера простая: турбина в пластиковом кожухе и небольшой алюминиевый радиатор. Хороший контакт с ядром обеспечивает термопаста, по своим свойствам похожая на нашу КПТ-8:

Сразу скажу, что она оказалась намного менее шумной, чем я ожидал, и вообще одной из самых малошумных турбин такого типа, поэтому видеокарта Palit GeForce 7600GT однозначно порадует уши ее владельцев. Если кого-то смущает маленький кулер – то, как не странно, справляется он со своей задачей хорошо – во время тестов на номинальных частотах температура ядра графического адаптера не превышала 65 градусов на открытом стенде.

Немного интригующе выглядит наклейка, указывающая модель и серийный номер видеокарты:

Неужели Palit вскоре побалует нас продуктами модельного ряда 7600GS на том же дизайне, что и 7600GT, с GDDR-3 памятью?:)

Из негативных моментов отмечу отсутствие второго выхода DVI – вместо него распаян обычный D-Sub. Впрочем, функциональность Dual Link у оставшегося DVI-I сохранена, так что при желании данная карта сможет обеспечить вывод изображения на XHD-мониторы (до 2560х1600).

Разгон на открытом стенде при использовании штатной системы охлаждения составил 628/832 (1664) МГц. Следует отметить, что улучшение охлаждения (установка СВО) дало прибавку в виде 15МГц по чипу при тех же прочих условиях. Такой результат является достаточно средним, особенно с учётом установки чипов памяти с временем выборки 1.2 нс. Впрочем, в дальнейшем выяснилась причина столь непотребного поведения отборных чипов – они как раз не при чём. А виноваты, между прочим, инженеры Palit, которые в качестве штатного напряжения видеопамяти на этой карте выбрали 1.8 В, вместо положенного для 7600GT уровня 2.0 В.

На этом, пожалуй, с обзором видеокарты закончим и перейдём к более интересному моменту, ради чего всё это и затевалось – разгону с вольтмоддингом.

Но прежде всего прочитайте наш disclaimer и хорошенько подумайте, а нужно ли Вам это?

Disclaimer

В этом руководстве приведено описание изменений, успешно внесенных в конструкцию видеокарты командой ModLabs.net. Каждый из модов проверен на работоспособность и нам помог достичь желаемого результата. Однако мы не можем обещать того, что все у всех пройдет так же удачно. Никакие претензии по поводу неработоспособности карты после модификаций не принимаются — любые проблемы означают наличие на определенном этапе Вашей собственной ошибки.
Ни лично автор, ни ModLabs.net не несут ответственности за любой ущерб, нанесенный повторением действий и модификаций, описанных в данном руководстве.

ВНИМАНИЕ! Вольтмоддинг, если его заметят, стопроцентно отменяет всякие гарантийные обязательства. Поэтому, делать все надо максимально аккуратно, тогда есть приличный шанс, что в случае смерти карты можно будет не менее аккуратно все отпаять.
Приступать к вольтмоддингу можно только в том случае, если выполнены требования ВСЕХ нижеперечисленных пунктов:

вы четко представляете себе, что будете делать
вы не менее четко представляете, зачем вы это делаете
вы умеете делать тонкую работу паяльником
вас не пугает потеря гарантии
вы выжали максимум из своего компьютера, но хотите большего
все другие методы разгона видеокарты исчерпаны.

Перед тем, как заниматься вольтмоддингом, убедитесь, что Вы не забыли об улучшении охлаждения графического адаптера (ведь зачастую штатного кулера не хватает даже при обычном разгоне)!

Ингредиенты

Ну что, всё хорошенько обдумали? Тогда вперёд, к новым достижениям!

Для этого в случае с Palit 7600GT нам понадобятся:

собственно пациент, производства Palit (бренды Daytona, XPertVision, а также Gainward Bliss 7600GT). Прошу обратить внимание, что для вольтмода видеокарт на референсном дизайне данное руководство не подходит;
мультиметр;
паяльник с жалом потоньше (оптимальный вариант – 25Вт);
подстроечные (желательно многооборотные) резисторы сопротивлением 10кОм – 2шт; тонкие соединительные провода (желательно медные многожильные).

Три последних пункта можно заменить обычным карандашом средней твердости, но вынуждены Вам напомнить, что карандашному вольтмоду присущи некоторые недостатки, из-за которых мы его используем сравнительно редко. Графит имеет свойство «осыпаться», такой вольтмод недолговечен – это раз, нужно предельно осторожно «рисовать» сопротивление, так как есть намного большая возможность отправить Вашу карту в мир иной, чем при обычном вольтмоде – это два. Правда, он дает возможность неподготовленному пользователю незаметно убрать следы вольтмода с видеокарты в случае необходимости обращения в сервис-центр.
Определяемся, кому какие ингредиенты больше подходят, и в путь!

То, что нас интересует больше всего – верхний правый участок платы нереференсных 7600GT:

Вольтмоддинг системы питания ядра

Для выполнения этого мода ищем на плате резистор, обозначенный как R37:

Именно к нему следует подпаять наш переменный резистор сопротивлением 10 кОм или зарисовать этот самый R37 карандашом. Изначальное сопротивление указанного резистора составляет около 1150 Ом, прибавку питающего ядро напряжения с шагом в 0,1 В можно получить, уменьшив его сопротивление на 115-125 Ом.

Мониторинг напряжения ядра осуществляется на ножках конденсаторов верхнего ряда:

Номинальное напряжение в моем случае составило 1.3 В, его поднятие до 1.55 В позволило осилить довольно таки приличную частоту 745МГц.

Вольмоддинг системы питания памяти

Этот мод по своей сложности аналогичен вольотмоду ядра. Подпаиваем ещё один переменный резистор на 10 кОм к резистору, указанному на рисунке (R34):

Для осуществления карандашного вольтмода его же аккуратно зарисовываем карандашом.

Мониторинг напряжения осуществляется на ножках указанного конденсатора:

Внимание! Если Вы в процессе вольтмода будете руководствоваться рекомендациями от vr-zone.com, проверьте точки мониторинга напряжения памяти – у нас они не совпадают! Лучше перестрахуйтесь, чтобы не довольтмоддиться!

Изначальное напряжение в моем случае составило 1.81 В, его поднятие до 2.0 В (сопротивление R34 пришлось уменьшить с 625 до 540 Ом, т.е. прибавка в 0,1 В получается за счёт уменьшения указанного сопротивления примерно на 40 Ом) позволило разогнать память до более впечатляющих 855 МГц. Такой уровень уже вполне соответствует лучшим результатам иных GeForce 7600 GT, напряжение питания памяти на которых изначально составляет 2.0 В.

При этом следует отметить, что на мой взгляд, память на видеокартах Palit GeForce 7600 GT Sonic можно разогнать и до более высоких частот. Я поднял напряжение лишь до номинального значения, без особых опасений его можно задирать и до 2.2В (к сожалению, на практике проверить разгонный потенциал в таком режиме оказалось невозможным из-за банально малого времени, отведенного на изучение и модификацию указанного видеоадаптера).

Вот так выглядит «модифицированный» участок нашего подопытного:

Важно!

При серьёзном разгоне Palit GeForce 7600GT Sonic и её аналогов обязательно следует уделить должному охлаждению не только графического чипа, памяти, но и силовых элементов, установленных на плате. Во время испытаний результатов вольтмода я случайно прикоснулся к торцу платы и чуть не получил ожог (это было до установки вентилятора на обдув обратной стороны графического адаптера)! При хорошем разгоне в обязательном порядке следует установить радиаторы на указанные на картинке мосфеты и по возможности осуществлять обдув этого участка:

В противном случае возможен перегрев элементов, их выход из строя, а также негативное влияние температуры текстолита на разгонный потенциал памяти.

Конфигурация тестового стенда

Видеокарта тестировалась на открытом тестовом стенде, состоящем из таких компонентов:

Процессор: AMD Sempron 3000+ (Palermo), Socket 939;
Материнская плата: ASRock 939DUAL-SATA2 (Uli1695+Uli1567);
Охлаждение: СВО (три ватерблока; помпа Eheim 1048; радиатор Airplex EVO 360, охлаждаемый 120мм вентилятором Foxconn);
Блок питания: be quiet! Dark Power 600W ATX 2.2;
Жёсткий диск: 120Gb ATA-100 Hitachi (7200 RPM);
Приводы: DVD-ROM TSST SH-D162C, DVD-RW NEC ND-3520A;
Операционная система: Windows XP Professional SP1

Процессор работал в режиме 350х8=2800МГц при напряжении питания 1.55 В, память функционировала как DDR-133, ее итоговая частота достигла 233 МГц при таймингах 2-2-2-5-1Т, при 3.25 В:

Операционная система – Windows XP SP1, для разгона использовалась утилита PowerStrip 3.62, мониторинг частот и температуры осуществлялся с помощью RivaTuner 2.0 RC16.
Графический чип охлаждался водоблоком, дополнительно для обдува с тыльной стороны платы был установлен 120мм вентилятор, работающий на максимальных оборотах:

Производительность

Так как недавно мы уже проводили полноценное тестирование GeForce 7600 GT, на этот раз от повторения всех тестов решено было отказаться - на одинаковых тактовых частотах продукт Palit полностью соответствует по производительности EVGA e-GeForce 7600 GT. Так что единственным тестом стал 3DMark 03 Pro v.3.6.0., результат которого и проиллюстрирует эффективность разгона данной видеокарты, как с вольтмодами, так и без.

Все настройки тестового пакета – по умолчанию, настройки драйверов – на оптимальное соотношение качество/производительность:

Производительность – на должном уровне, как и эффект от разгона. Следует отметить, что с данного экземпляра были выжаты не все соки и запас прочности есть довольно приличный. Кроме того, добиться ещё большей производительности можно, увеличив частоту двух из трёх основных блоков ядра (тщательно подобрать и установить отрицательную дельту для блока геометрии путём модификации прошивки BIOS). Выполнение данной задачи не входило в план материала и потому на практике не осуществлялось.

Выводы

Подводя итоги по Palit GeForce 7600 GT Sonic, следует отметить, что несмотря на нереференсный дизайн, опасаться этого продукта не стоит. Даже наоборот, его можно и нужно рекомендовать к покупке!

Плюсы:

Сверхбыстрая память 1.2 нс
Повышенные штатные частоты
Цена ощутимо ниже, чем у конкурентов
Тихая система охлаждения
Защитная рамка вокруг видеочипа
Упаковка, минимизирующая повреждения при транспортировке

Минусы:

Отсутствие возможности регулировки скорости вращения вентилятора
Заниженное штатное напряжение видеопамяти

Вольтмод для Palit/Gainward GeForce 7600GT на данной PCB однозначно рекомендован не только для выжимания максимума из графического адаптера в экстремальных режимах, но и для простого увеличения общей производительности видеоподсистемы (особенно это касается изначально заниженного напряжения памяти!); кроме того, он прост в исполнении и надёжен. Только не забудьте о мерах предосторожности, перечисленных выше!

Разгоняйте, и пусть удача Вам в этом всегда сопутствует!

‹ Первая « 1 2... 18 19 20 21 22 23 24 25 26 » Последняя ›
