Введение

Эта история началась в далёком 1998 году, когда компания 3dfx представила первый коммерчески доступный 3D-акселератор с поддержкой режима совместного рендеринга изображения SLI (Scan Line Interleave) – Voodoo 2, по концепции реализации SLI очень сильно напоминающий нынешние SLI-конфигурации от NVIDIA. Через два года, то есть в 2000-м, 3dfx запустили в производство свою первую и, увы, единственную серийную видеокарту, реализующую режим SLI на одной плате: Voodoo 5 5500. Рассказывать о продуктах 3dfx я, как коллекционер оных, могу очень долго, посему экскурсию в прошлое многочиповой обработки видеоизображения закончу – важно лишь то, что в конце того же 2000 года 3dfx была куплена NVIDIA вместе со всеми своими наработками. И в 2004 мы дождались возвращения SLI в линейке видеокарт GeForce 6 Series, благо с появлением PCI-Express установка двух идентичных графических карт в одну систему вновь стала возможной. И вот, снова прошло два года с момента анонса технологии, когда на сцену выходит серийное решение с двумя GPU в составе одной видеокарты. Имя ему – NVIDIA GeForce 7950 GX2.

Справедливости ради следует отметить, что в качестве частных инициатив производителей готовых видеокарт и в крайне ограниченных количествах одноплатные SLI-конфигурации присутствуют на рынке уже год. Первенцем концепции стал Gigabyte GV-3D1 на базе двух GeForce 6600 GT. Далее Gigabyte выпустили ещё две подобные карты, младшую GV-3D1-XL (GeForce 6600) и старшую GV-3D1-68GT (соотвественно, на основе GeForce 6800 GT), причём старшая отличилась удивительно эстетичным дизайном в сравнении с конкурентами. Почти сразу к этой гонке SLI-вооружений подключились: ASUS (прототипы существовали на базе GeForce 6600 GT и GeForce 6800 GT, но в серию из 2000 пронумерованных карт пошел только «авианосец» ASUS EN7800GT Dual), MSI (прототип на базе двух 6800 GT и супероригинальный Geminium-Go с двумя слотами под мобильные графические MXM-модули) и Leadtek (также карта на базе двух GeForce 6600 GT, не добравшаяся до серийного производства). Однако же, ни о каких более-менее серьёзных объёмах продаж таких карт даже в мировом масштабе говорить нельзя: любая двухчиповая карта на GPU от NVIDIA до этого момента является исключительным раритетом и поводом для жуткой гордости счастливчиков-коллекционеров.

Удивляться такому положению вещей нечего. Действительно, и у Gigabyte GV-3D1-68GT, и у ASUS EN7800GT Dual есть преимущества перед просто SLI-парами референсных карт на аналогичных чипах. Кроме зашкаливающего wow-фактора это гораздо более ценные: повышенная производительность (до +10% по сравнению с парой карт) и некоторая экономия (тоже в пределах 10% от общей суммы). Но есть и минусы, главный из которых это ужасающая совместимость с материнскими платами. Мало того, что требовалось применение только плат на чипсете NVIDIA GeForce 4 SLI, так ещё и исключительно изготовленных тем же производителем (ASUS или Gigabyte), за редким исключением. Второй минус – гигантские размеры PCB означают необходимость использования только полноценных fulltower-корпусов для сборки ПК. Третьим минусом было восприятие таких двухголовых карт со стороны драйверов, как полноценной SLI-пары (что и приводило к требованию об установке в материнские платы на NF4 SLI). И, наконец, четвёртый недостаток – некий полуофициальный статус двухголовых монстров: конечно, разработчик вроде как отвечает за качество произведенного товара, но вот с точки зрения чипмейкера таких продуктов не существует вовсе!

С другой стороны, при незначительной практической рыночной отдаче, дуальные карты привлекли массу внимания энтузиастов – целевой аудитории для топовых продуктов. И NVIDIA решилась – одноплатному SLI быть в виде референсного дизайна! Первый блин вышел просто образцовым комом, так как калифорнийцы сразу замахнулись на две цели: не только вывести на рынок одноплатное SLI-решение, но и реализовать поддержку четырёх GPU в одной «упряжке». В итоге, анонсированный на CeBIT’06 монстр GeForce 7900 GX2 побил все рекорды «бумажных релизов», ранее принадлежавшие приснопамятному GeForce FX 5800 Ultra - мало того, что следующее поколение карт вышло уже через три месяца, а имевшиеся в штучных количествах 7900 GX2 практически не достигли розницы, так ещё и на публикацию обзоров было наложено официальное эмбарго даже после релиза! Образцовый «продукт-призрак». А всё из-за того, что технология Quad SLI является не только сырой на данный момент, но и не факт, что успешной в принципе. В своё время те самые 3dfx так намучались с четырёхчиповой Voodoo 5 6000, что вообще не смогли выпустить её на рынок. Причём кроме проблем технического характера, разработчики столкнулись с фактом слабого роста производительности по сравнению с двухголовым Voodoo 5 5500 – очень напоминает данные из всё же просочившихся в Сеть обзоров пар GeForce 7900 GX2.

Так что к разработке «второго блина» NVIDIA подошли гораздо тщательнее. GeForce 7950 GX2 лишен ключевого конструктивного недостатка своего предшественника (гигантские габариты), а поддержка Quad SLI пока официально отсутствует и будет доступна лишь после того, как NVIDIA добъётся эффективной работы драйверов ForceWare с четырьмя видеочипами в достаточном количестве приложений. Также решена проблема с доступностью (большинство производителей видеокарт на чипах NVIDIA анонсировали свои продукты на ядре GF 7950 GX2 и уже отгружают карты дистрибьюторам) и с ценой (об этом позже). Более того, наконец-то полностью закрыт вопрос с совместимостью одноплатного SLI с различными материнскими платами – с оговоркой о возможной необходимости обновления BIOS, GF 7950 GX2 совместим с ЛЮБЫМИ платами, имеющими хотя бы один разъём PCI-Express X16!



Позиционирование GeForce 7950 GX2 таково: компания именует данное решение самой быстрой одиночной видеокартой в мире. Как мы увидим дальше, новинка ощутимо превосходит и GeForce 7900 GTX, и Radeon X1900 XTX в большинстве тестовых приложений. С учётом возможности установить GX2 в ПК с единственным разъёмом PCI-Express X16 (например, barebone-систему), ценность нового продукта даже выше, чем кажется. Однако, если говорить о полноценных SLI-комбо, то NVIDIA совершенно официально заявляет о том, что два GeForce 7900 GTX будут быстрее, чем один 7950 GX2. Что касается работы в режиме Quad SLI, то информация такова: GeForce 7950 GX2 имеет статус SLI-ready продукта, однако поддержка данного режима будет включена в следующих версиях драйверов ForceWare. И даже после этого официально Quad SLI-системы будут доступны только в качестве готовых ПК от сертифицированных партнёров NVIDIA, а не для «простых смертных». Такое заявление является подтверждением разумного подхода NVIDIA к технологии Quad SLI в её нынешнем состоянии: безусловно, некоторый дополнительный пиар она обеспечивает, но эффект от практического применения пока ещё неубедителен.

К нам в Тестовую лабораторию оперативно поступило два экземпляра совершенно серийных видеокарт производства EVGA – e-GeForce 7950 GX2 1GB, к рассмотрению которых мы и приступаем.

Спецификации

Упаковка и комплектация

К сожалению, обе видеокарты поступили к нам без коробок. Компания EVGA вообще не практикует OEM-комплектацию, поэтому не стоит ожидать такого от серийных продуктов – это исключительно издержки срочной доставки тестовых образцов. Тем не менее, для иллюстрации упаковки мне придётся воспользоваться официальным фото из пресс-релиза EVGA:



Как видите, коробка выполнена в традиционном для данного производителя стиле.



Кстати, интересный момент – на антистатическом пакете с картой имеется наклейка с напоминанием о возможной необходимости обновления BIOS для корректной работы материнской платы с 7950 GX2.



А вот про комплектацию мы уже можем рассказать подробнее, хотя и она не полная. В наличии:

• два переходника DVI-VGA
• Y-образный кабель с 6-пиновым разьёмом
• HDTV-кабель
• удлинитель TV-Out
• CD с драйверами (91.29 beta)
• DVD с полной версией игры Call of Duty 2

Фирменные мелочи, вроде конверта для CD и кейсбэджей отсутствуют. Мы дополним данный обзор информацией, как только получим полноценный retail-продукт в коробке. Порадовало наличие полной версии новой хитовой игры в комплекте – ранее EVGA не практиковали подобный bundle, за что я их и критиковал в предыдущем обзоре их продуктов.

Осмотр

После беглого знакомства с ASUS Extreme N7800GT Dual и XFX GeForce 7900 GX2 (а также 3dfx Voodoo 5 6000, имеющейся в моей коллекции) слово «монстр» при осмотре новинки мне на ум не приходит. Более того, карта по габаритам не превосходит обычный GeForce 7900 GTX, что безусловно радует – установка в практически любом корпусе не вызовет каких-либо затруднений. Тем не менее, внешний вид GX2 всё равно впечатляет – «слоёные» карты являются исключительной редкостью на рынке. Среди карт на чипах NVIDIA, единственной действительно двухслойной картой (т.е. со второй PCB полноценного размера, на которой размещены элементы собственно видеоадаптера) был редчайший Canopus Spectra WX25 на базе GeForce 4 Ti4600.



Карта от EVGA является точной копией референсного дизайна (модель P502/602 согласно внутренней маркировке NVIDIA: Р502 относится к верхней плате, а Р602 – к нижней) для GeForce 7950 GX2. Компоновка каждой платы выглядит очень странной по сравнению с другими моделями линейки GeForce 7 Series, но на самом деле похожий дизайн имел ещё один раритет - GeForce PCX5900.



Карта состоит из двух слоёв, расположенных на расстоянии 19 мм друг от друга, причём практически доступный промежуток составляет 15 мм. Эта информация будет полезна тем, кто надеется улучшить систему охлаждения на данной карте – фактически, ни один серийный ватерблок не встанет на нижний слой. Кроме, возможно, древнего чипсетного блока от Koolance, имеющего минимальную высоту.



Нижний слой несёт на себе один GPU, 512MB памяти и чип PCI-E-моста. Именно на нём расположен коннектор внешнего SLI (Video Link, он же MIO) и разъём PCI-Express X16, через который видеокарта общается с материнской платой. Тем не менее, заставить работать половину GX2 в качестве одиночной видеокарты не выйдет – отсутствуют разъёмы для вывода изображения на монитор.



Верхний слой имеет аналогичную компоновку в целом и также включает в себя один GPU и 512 MB видеопамяти. Присутствуют два выхода Dual Link DVI-I и стандартный 6-пиновый разъём питания, но нет PCI-Express X16. В итоге, можно точно сказать – разобрать GX2 при сохранении работоспособности не получится, на тот случай, если кому этот вопрос интересен.



С оборотной стороны обе платы практически пустые. Кроме элементов системы питания и бескорпусных деталей, присутствует только разъём для внутреннего SLI-моста на верхнем слое.



Соединение слоев обеспечивается четырьмя винтами по углам карт, а главное – внутренним SLI-мостом. Для этого используется специальный разъём и компактная плата-переходник, на которой нет ничего, кроме линейно проложенных дорожек. В теории, изготовить аналогичную плату, но удвоенной или утроенной ширины не так сложно для профессиональных производителей печатных плат. Это бы решило вопрос с установкой более эффективного охлаждения (читай – ватерблок или даже испаритель) на внутренний слой карты, но в домашних условиях слабореализуемо.



Система охлаждения состоит из двух идентичных кулеров. На верхнем имеется фирменная наклейка EVGA, нижний даже не трогали – он остался с референсной картинкой. Радиаторы алюминиевые, лишь квадрат вокруг видеоядра имеет приклёпанную медную подошву толщиной около 2 мм. Под все восемь чипов памяти имеются отдельные выштамповки для более плотного прилегания, так что охлаждение для них вполне достаточное. В целом, конструкция напоминает референсный кулер для 7600 GT/7900 GT, но в добавок изготовленный из менее эффективного материала.



Несмотря на наличие двух вентиляторов на карте, шум вполне умеренный – по крайней мере ниже, чем у двух 7900 GTX. Когда я ознакомился с охлаждением GX2, я не мог поверить, что эта карта не перегревается, особенно это касается нижнего слоя. Тем не менее, такой кулер допускает даже вполне ощутимый разгон... Удивительно!



Крепление кулеров традиционно – четыре винта по углам GPU, но также добавлен ещё один в углу для повышения надёжности прижима. Наклейка в центре ещё раз напоминает нам, что мы имеем дело с серийным продуктом от EVGA.



Графическое ядро, на котором основан GX2, называется собственно NVIDIA GeForce 7950. Это обычный G71, но в маркировке имеется буква D вместо GT/GTX на одиночных платах. По всем характеристикам GeForce 7950 аналогичен GeForce 7900 GT/GTX (техпроцесс, количество блоков рендеринга, поддержка технологий и т.п.), но референсная тактовая частота составляет 500 МГц. Это выше, чем у 7900 GT (450 МГц), но значительно ниже, чем у GTX (650 МГц).

На карте GX2 установлено суммарно 1 GB видеопамяти типа GDDR3, но эффективный объём составляет более привычные 512 MB – каждый чип использует половину общего объёма и данные в обеих половинах дублируются. Каждый слой карты несёт по 512 MB в восьми микросхемах. Производитель чипов – Samsung, время выборки – 1.4 нс. При этом референсная тактовая частота памяти у GX2 ниже, чем у других представителей семейства 79х0 – всего 600(1200) МГц против 1320 МГц у 7900 GT и 1600 МГц у 7900 GTX.



На нижнем слое кроме GPU и памяти имеется специальный чип PCI-Express-моста, обеспечивающего работу двух графических ядер через один слот PCI-Express X16 (причём поддержка SLI материнской платой теперь вовсе не требуется).



На схеме показана логическая схема компоновки GX2.



Система питания каждого слоя карты достаточно проста и не содержит большого количества силовых элементов, как, например, у 7900 GTX. Более того, оба GPU обходятся одним 6-пиновым коннектором питания. Официально заявлено, что карта потребляет в сумме 143 Вт. Не мало, но не так и много с учётом двухчиповости.



Самой интересной особенностью является наличие разъёма MIO, который позволяет устанавливать две GeForce 7950 GX2 в режим Quad SLI.



Но ещё раз напомню - на сегодняшний день эта возможность не поддерживается драйверами вообще, а в дальнейшем NVIDIA допустит такое применение GX2 официально только со стороны сертифицированных компаний-сборщиков. Причина проста – Quad SLI на сегодняшний день остаётся сырой технологией.



На плате находятся два разъёма Dual Link DVI-I, но задействовать полноценно можно лишь один. При желании подключить два монитора, придётся перевести карту в режим Multi-Monitor путём отключения режима SLI. Увы, но эта специфическая особенность реализации Multi-GPU от NVIDIA осталась и в 7950 GX2. Так что в принципе, если есть необходимость работы системы на GX2 с двумя мониторами – проще приобрести вторую видеокарту и установить её в освободившийся слот PCI-Express…

Конфигурация тестового стенда

Процессор: AMD Athlon 64 FX-60
Охлаждение:СВО Asetek WaterChill
Материнская плата: Foxconn WinFast NF4SK8AA
Оперативная память: 2 модуля Kingston KHX3200ULK2 512 MB (DDR400 @ 2-2-2-5-2T)
Жесткий диск: Samsung HD300LJ (SATA, 300 GB, 7200 RPM, 8 MB)
Звуковая карта: Creative X-Fi Platinum
Блок питания: Hiper Type-R HPU-4B580 (580W)

Операционная система: Windows XP Professional SP2
Версия DirectX: 9.0с

Производительность и разгон

Вначале поговорим о разгонном потенциале. Ожидать чего-то сверхестественного от двухчипового двухплатного решения с малоэффективным охлаждением было бы глупо. Штатные частоты ядер у него, правда, выше, чем у 7900 GT, а вот частота памяти даже ниже. Тем не менее, не всё так печально.

Во-первых, с радостью отмечу, что Rivatuner 2.0 RC16 прекрасно работает с данными картами, так что даже прибегать к помощи CoolBits не пришлось.

Во-вторых, итоговые частоты (при открытом корпусе и обдуве карты всего одним сравнительно слабым – 65 CFM, 120-миллиметровым вентилятором Coolink SWiF1201) составили 600/1550 МГц при штатных 500/1200 МГц. Конечно, от памяти 1.4 нс мы ждали чуть-чуть больших результатов, но в целом для разгона в режиме SLI такие частоты неплохи даже для 7900 GT.

Теперь переходим к самому интересному, к производительности. Ввиду ограниченности времени, в данном обзоре количество тестов сокращено до пяти – четыре продукта Futuremark (3DMark 06, 05, 03 и Game 4 – Nature из 3DMark 2001 SE) и F.E.A.R., который остается эталонным игровым тестом для высокоуровневых видеокарт. Более подробное исследование производительности GX2 в современных играх будет проведено в следующем материале: мы ещё не прощаемся с данными видеокартами.

Конкурентами EVGA e-GeForce 7950 GX2 1GB выступили EVGA e-GeForce 7900 GTX EGS 512MB и EVGA e-GeForce 7900 GT 256MB (в одиночном и SLI режимах), а также референсный ATI Radeon X1900 XTX 512MB в качестве самой мощной одиночной видеокарты конкурирующего чипмейкера.











Как видите, во всех тестах подтверждается официальное позиционирование GeForce 7950 GX2.

Выводы

EVGA e-GeForce 7950 GX2 - это бесспорно самая быстрая одиночная (?) видеокарта в мире, серьёзно выигрывающая у предыдущих претендентов на этот титул – GeForce 7900 GTX и Radeon X1900 XTX. Более того, SLI-комплект из двух GeForce 7900 GT также чуть-чуть проигрывает новинке. При разгоне GX2 до 600/1550 МГц, отрыв от GeForce 7900 GT SLI становится весьма приличным, особенно с учётом того, что не каждая пара 7900 GT способна стабильно работать на таких частотах в SLI. А вот достичь результата двух 7900 GTX не удаётся именно из-за пониженных частот. Что и неудивительно – NVIDIA продолжает официально позиционировать 7900 GTX в SLI как самое быстрое дуальное решение.

Плюсы:

• абсолютно лучшая производительность на сегодня
• возможность установки в любые материнские платы со слотом PCI-Express X16
• Quad SLI-ready
• хороший потенциал разгона
• достаточно компактные габариты
• нешумное охлаждение
• хитовая игра в комплекте (что нетипично для EVGA)
• разумная ценовая политика

Минусы:

• невозможность работы с двумя мониторами в режиме Multi-GPU
• исключительная сложность замены системы охлаждения на более эффективную

В итоге, я восхищён работой, проведённой NVIDIA при создании этой карты – производительность GeForce 7950 GX2 просто великолепна, а возможность установки данной карты в любые материнские платы с разъёмом PCI-Express (после обновления BIOS) открывает широкие перспективы апгрейда для владельцев топовых систем на платах, отличных от NF 4 SLI. С большим удовольствием вручаю EVGA e-GeForce 7950 GX2 1GB нашу награду ModLabs.net Certified Hardcore.

Видеокарта EVGA e-GeForce 7950 GX2 предоставлена дистрибьютором EVGA в Украине, компанией Nebesa.

Компания EVGA, один из ключевых американских производителей видеокарт, в этом году впервые принял участие в выставке CeBIT. Причина проста – европейский офис компании был открыт всего полгода назад. Его главой стал Ганс-Вольфрам Тисмер, бывший руководитель Gainward – до его прихода компания не интересовалась иными рынками, кроме североамериканского. Г-н Тисмер известен большим интересом к рынку России, так что неудивительно и быстрое появление EVGA на постсоветском пространстве: дистрибьюторами EVGA в России на данный момент являются ULTRA Computers и Zeon, в Украине - компания Nebesa.

В ассортименте EVGA всегда присутствовали модели, ориентированные на оверклокеров, что значительно увеличивает интерес к исследованию их продуктов. Именно к этому классу и относится e-GeForce 7600 GT CO Superclocked – это топовая версия карт EVGA на базе данного чипа, с ощутимо повышенными штатными частотами. Второй участник тестирования не отличается нереференсными спецификациями, представляя из себя образцовый GeForce 7600 GS. Сегодня мы изучим вопрос производительности именно этих двух карт среднего ценового диапазона на базе последнего поколения чипов от NVIDIA, а уже в следующий раз займёмся исследованиями более высокоуровневых предложений EVGA, а также материнских плат от этого вендора.

О компании EVGA

Штаб-квартира EVGA находится в США. Как уже было сказано выше, европейский офис был открыт совсем недавно. Cама же компания стартовала на рубеже тысячелетий © ;) как интернет-магазин по продаже видеокарт на рынке Северной Америки. Отсюда и название EVGA – буква “e” как часть таких слов, как “e-commerce”, “e-shop” и “e-tailer”. Кстати, ранее полным названием компании было eVGA.com – имя домена входило на официальный логотип.



В ассортименте EVGA традиционно присутствуют только продукты на базе графических чипов NVIDIA – как и BFG Technologies, Gainward и XFX эта компания входит в число наиболее доверенных партнёров NVIDIA, традиционно поставляющих кроме типичных референсных карт и эксклюзивные решения с повышенными штатными тактовыми частотами.

EVGA всегда использует очень лаконичное оформление упаковок и комплекта поставки своих продуктов, напоминающее по духу эстетику ультракорпоративных Fujitsu-Siemens. Разве что размещённый на коробках слоган “Full-Throttle Graphics” напоминает о всё же энтузиастском назначении карт EVGA (но при этом лозунг всей компании звучит как “Intelligent Innovation”, что значительно ближе к избранному стилю).

На сегодняшний день все оригинальные особенности видеокарт EVGA внедряются в рамках инициативы EVTweak: “Customize your Hi-End graphics experience”. Рассмотрим принципы наименования и список возможных суффиксов в названии.

KO Edition – свидетельствует о наличии системы охлаждения ACSi, впервые появившейся на картах класса GeForce 7800. Это дальнейшее развитие идеи кулера типа ACS (Asymmetries Cooling System), впервые появившегося ещё на e-GeForce 4 MX440 и с тех пор прошедшего через три принципиальных модернизации. Кроме фирменного кулера, покупатель может рассчитывать также на повышенные штатные тактовые частоты.
CO Edition – такая маркировка является знаком наличия медного кулера и завышенных частот работы.
Superclocked – означает, что тактовые частоты были повышены даже по сравнению с версиями CO и CO SE.
Signature Series – последнее дополнение к модельному ряду карт EVGA, пока что представленное только продуктами на базе GeForce 7900 GT. Отличается самыми высокими тактовыми частотами, исключительной упаковкой, крайне ограниченными объёмами выпуска и наличием подписей руководителей технического отдела EVGA, гарантирующих высокое качество товара.
EGS – EVGA Genuine Spec. Соответствующий логотип означает, что данная карта полностью соответствует всем рекомендациям NVIDIA: B.O.M. (Bill of Materials – список компонентов карты, не допускающий экономии на отдельных деталях), A.V.L. (Approved Vendors List – указывает, какие конкретно производители каждого компонента карты рекомендованы NVIDIA), полностью референсный дизайн и тактовые частоты графического ядра и видеопамяти. Изучая актуальный перечень продуктов EVGA, я обнаружил лишь одну видеокарту с логотипом EGS – это одна из моделей на основе GeForce 7900 GTX. То ли внедрение данной инициативы также произошло буквально недавно, то ли EVGA решили действительно маркировать таким образом исключительно полные копии референсных продуктов – таковых в их модельном ряду немного.

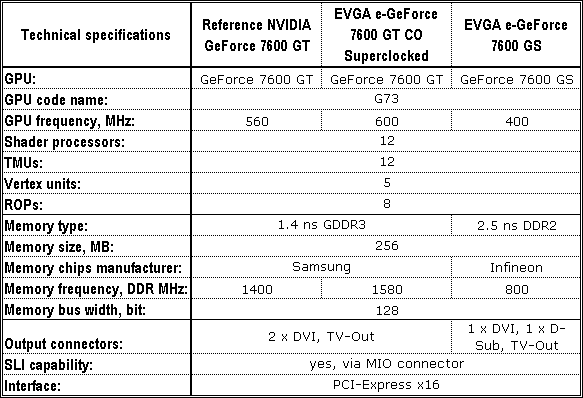

Технические характеристики

Упаковка и комплектация

Начнём со старшей модели. Коробка e-GeForce 7600 GT CO Superclocked достаточно компактного размера, причём этот размер стандартен для большинства продуктов EVGA среднего и высокого уровня – к счастью, маркетологи хоть одной компании не стали привязывать размеры коробки для видеокарты к её стоимости! Откровенно говоря, я совершенно не понимаю тяги большинства к использованию без особой на то причины (в виде невероятных размеров комплектации – например, как в случае с почившими в бозе сериями Gainward CoolFX и ASUS Deluxe) гигантских коробок для топовых плат. Кстати, пользователю это тоже невыгодно – чем больше коробка, тем больше затраты на перевозку от производителя до конечной точки продажи в пересчёте на одну карту, и стало быть больше итоговая розничная цена продукта.



Порадовал и дизайн коробки: EVGA традиционно придерживается лаконичного корпоративного стиля оформления (не забывая при этом менять общую тему с каждым поколением карт!), демонстрируя тем самым полное игнорирование существующей между производителями буквально гонки в изобретении Ужасных Монстров, Доблестных Героев и/или Полураздетых Красоток для «обложек» своих продуктов. Тоже похвальное стремление, в итоге достигается даже обратный эффект – глаз выхватывает именно эту коробку из ряда других по причине её принципиальной визуальной отличности.



Кроме традиционной маркетинговой информации, на коробке имеется сообщение о постоянно проходящей на сайте EVGA акции: покупатель, зарегистрировавшийся по адресу http://www.evga.com/giveaway, получает шанс «выиграть свою карту», т.е. полную компенсацию цены покупки. Кстати, на этой фотографии видна занятная оплошность дизайнеров – на коробке изображена карта типа GeForce 7900 GT, а не 7600 GT (впрочем, на обратной стороне есть честное предупреждение о том, что внешний вид карты и устройства охлаждения могут не совпадать с изображенным на упаковке).



Коробка едина для всех версий e-GeForce 7600 GT, информация о принадлежности данного конкретного экземпляра к серии CO Superclocked (для краткости - CO SC) нанесена на наклейку с указанием крупными буквами точных штатных частот работы графического ядра и памяти.

Внутри находится пластиковый блистер с упакованной в него видеокартой и аксессуарами. Занятно: на моей памяти единственная компания, практиковавшая такой способ упаковки своих видеопродуктов – это 3dfx.

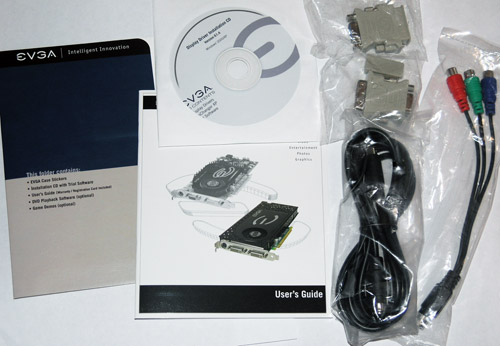

Комплектация вполне стандартна для видеокарт среднего класса:

• два переходника DVI-to-VGA;
• удлинитель для TV-Out;
• переходник для HDTV.

Кроме этого, в фирменном картонном конверте обнаруживаются:

• руководство пользователя;
• CD с драйверами и триальными (!) версиями программ;
• две наклейки-кейсбэджа с логотипом EVGA.

Никаких приятных неожиданностей, есть только неприятные. Откровенно говоря, удивило полное отсутствие какого-либо программного обеспечения или игр в комплекте. Вряд ли можно назвать полноценным bundle прилагающиеся на CD пробные версии Beyond Media и Ulead DVD... Более того, не похоже, чтобы игры входили в комплект даже самых дорогих продуктов EVGA – компания явно экономит на software bundle. Не могу назвать это хоть сколько-нибудь принципиальным недостатком в нашей стране непуганого компьютерного пиратства, однако сравнение с поставками карт ASUS, Gigabyte или MSI не в пользу EVGA.



Младшая модель поставляется в чуть более компактной картонной коробке традиционной конфигурации, т.е. без пластикового блистера внутри. Дизайн же выдержан в фирменном стиле и отличается от старшей модели лишь деталями. Так как тактовые частоты соответствуют рекомендованным NVIDIA, никаких дополнительных наклеек на коробке нет.



Комплектация аналогична e-GeForce 7600 GT CO SC и включает в себя:

• переходник DVI-to-VGA;
• удлинитель для TV-Out;
• переходник для HDTV;
• руководство пользователя;
• CD с драйверами и триальными версиями программ.

Осмотр

Опять таки, начинаем с EVGA e-GeForce 7600 GT CO SC. Собственно, уже с первого взгляда на карту становится понятно, что это копия референсного дизайна NVIDIA.



Модель PCB, согласно классификации NVIDIA – P456. Разводка платы и размещение компонентов совершенно стандартно для продуктов среднего класса от этого чипмейкера – дизайн очень похож на таковой от GeForce 6600 GT.



Установленный кулер является референсным, но с фирменной наклейкой сверху. Конструкция очень несложная и напоминает уменьшенный кулер от карт Radeon 9800 XT: медная пластина с напаянной сверху гармошкой из тонких медных рёбер, закрытая сверху акриловым кожухом, создающим правильную конфигурацию потока воздуха от небольшого вентилятора роторного типа.



Откровенно говоря, эффективность такого решения невысока, однако для охлаждения 0,09-микронного G73 хватает. Чипы памяти при этом остаются вообще открытыми. И конечно же, карта является полностью однослотовой – в соседний разъём вполне можно установить другое устройство, кулер этому не помешает.



Крепление кулера выполнено таким же способом, как и на GeForce 6800 GT/Ultra / 7800 GT/GTX / 7900 GT/GTX – четыре тонких винта с пружинами для исключения перекоса. Именно такая схема отлично прижимает радиатор к чипу, однако сильно усложняет установку альтернативных систем охлаждения, в первую очередь ватерблоков. Однако, в данном случае NVIDIA порадовали энтузиастов – кроме четырёх крепёжных отверстий по углам графического ядра, имеются ещё два, размещённые по диагонали на стандартном расстоянии.



Имеющийся у нас сэмпл является очень ранним – он был получен от EVGA на выставке CeBIT 2006 в день анонса GeForce 7600 GT. Так что не стоит удивляться дате производства, указанной на графическом чипе: 1 неделя 2006 года (за два месяца до анонса). Ревизия чипа A2. Интересно, что при том, что на GeForce 7600 GS используется точно такое же ядро, на картах 7600 GT чип G73 имеет дополнительную маркировку на кристалле: G73-GT. Вероятно, это сделано с целью исключить возможность установки недобросовестными вендорами младших чипов на такие карты. Обратите внимание на отсутствие металлической рамки по периметру – в последнем поколении чипов NVIDIA отказались от её применения вообще.
Референсная тактовая частота ядра у GeForce 7600 GT составляет 560 МГц, однако на e-GeForce 7600 GT CO SC этот показатель повышен до 600 МГц (у EVGA e-GeForce 7600 GT CO – 580 МГц). Напряжение питания – 1.35 В.



Чипы памяти типа GDDR-3 произведены Samsung и имеют время выборки 1,4 нс. Таким образом, их штатной частотой работы является 1400 МГц. При этом нормой для GeForce 7600 GT заявлена именно частота 1400 МГц, но на EVGA e-GeForce 7600 GT CO Superclocked значение частоты памяти составляет 1560 МГц (и 1500 МГц на версии CO без суффикса Superclocked). Всего на карте размещено 4 чипа суммарным объёмом 256 МБ.



Обратная сторона не содержит каких-либо чипов, только контроллеры напряжений, несколько силовых элементов и множественные бескорпусные детали. Присутствует место для распайки VIVO-контроллера, но самой микросхемы нет.

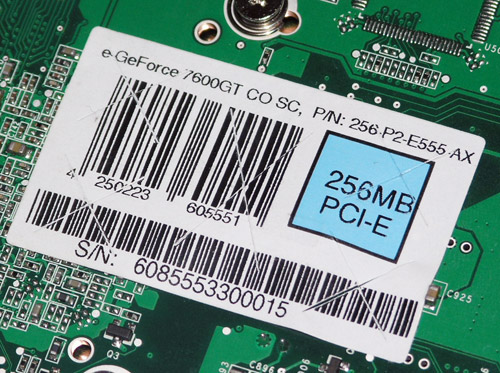

Зато чего хватает, так это наклеек. Кроме основной фирменной, на которой указано полное наименование карты, объём памяти, тип интерфейса и part number, присутствуют ещё четыре наклейки.



Система питания весьма скромная, дополнительный 6-пиновый коннектор вообще отсутствует.



Набор интерфейсных разъёмов включает два коннектора DVI (один из них – типа Dual Link, т.е. поддерживает разрешения выше 1920х1200) и выход TV-out. Также присутствует разъём MIO для установки двух карт в режиме SLI.



Переходим к младшей модели, то есть EVGA e-GeForce 7600 GS. Плата также выполнена по референсному дизайну NVIDIA – модель P345, разработанная специально под данную конфигурацию (G73 с 256 МБ памяти).



Сначала удивляет использование пассивного радиатора, но как ни странно, это не инициатива EVGA, а тоже референсная рекомендация NVIDIA для GeForce 7600 GS. Дело в том, что и тактовая частота, и напряжение питания ядра сильно снижены по сравнению с и так негорячим GeForce 7600 GT, что позволило вообще исключить необходимость обдува радиатора (конечно, это касается только работы в штатном режиме – при разгоне очень рекомендуем хотя бы добавить вентилятор, а лучше и вовсе заменить кулер на полноценный). Тем не менее, двухпиновый коннектор для подключения вентилятора на плате распаян, что оставляет производителям пространство для манёвра – в частности у EVGA имеется в ассортименте и вариант с активным охлаждением.



Массивная чернёная алюминиевая пластина с продольными рёбрами скрывает... медное дно и тепловую трубку! Что ж, это также поясняет, почему для охлаждения 7600 GS хватает пассивной конструкции – эффективность работы такого решения выше, чем у традиционных цельноалюминиевых пассивных кулеров на бюджетных видеокартах. Правда, чипы памяти в таком случае остаются не только без отвода тепла радиатором (он не прилегает к ним даже через термопрокладки), но и без конвекционного охлаждения – движение воздуха в районе видеопамяти минимально, что наверняка скажется на максимальном разгоне. Конструкция однослотовая, но лишать карту свободного пространства нежелательно – всё-таки пассивное охлаждение предполагает хоть какое-то движение воздуха мимо радиатора.



Ядро G73 на этой карте работает на частоте 400 МГц, что соответствует спецификациям NVIDIA для GeForce 7600 GS и значительно ниже показателя GeForce 7600 GT. Отметим отсутствие индекса GT в маркировке чипа. Важно, что как и в случае с GeForce 6600/6600 GT, урезания количества блоков рендеринга не произошло. И должен заметить, что для продукта с рекомендованной ценой $150 использование графического ядра с формулой конвейеров 12p/5v впечатляет! Низкая штатная частота при отсутствии отличий в самом ядре по сравнению со старшей моделью на первый взгляд позволяет рассчитывать на высокие результаты разгона. Но на практике оказывается, что вместо 1.35 В, рабочее напряжение G73 в составе GeForce 7600 GS составляет всего 1.1 В. Так что без вольтмоддинга на рекордные достижения можно не рассчитывать. Впрочем, мы забегаем вперёд.



А вот чего не удастся компенсировать никакими усилиями – так это спецификаций установленных чипов памяти DDR2 производства Infineon со временем выборки 2,5 нс. Они работают на своей штатной частоте 800 МГц, что значительно ниже референсных для старшей модели.



Всего на плате размещено 8 чипов суммарным объёмом 256 МБ, все – на фронтальной стороне. Именно аппаратной разницей в конфигурации видеопамяти NVIDIA обеспечила невозможность полноценного превращения GeForce 7600 GS на референсном дизайне в подобие GeForce 7600 GT по тактовым частотам и, следовательно, по производительности.



Обратная сторона карты практически пустая, даже элементов системы питания меньше, чем на GeForce 7600 GT. Место под VIVO-чип присутствует, но пустует.



Фирменная наклейка никуда не делась, однако немного поменяла свой формат (хотя на всех старших картах она имеет идентичный дизайн).

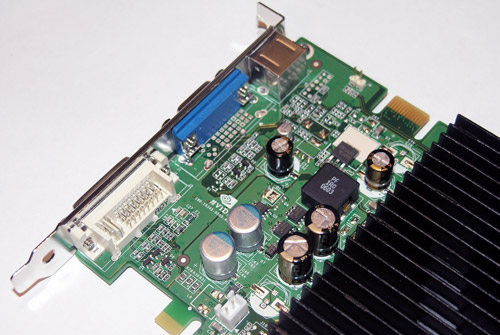

Большая плоскость пассивного радиатора заставила разработчиков перенести почти все элементы системы питания в переднюю часть платы. Причём количество этих элементов невелико – вообще, разводка GeForce 7600 GS значительно проще даже таковой у 7600 GT. Также, ради некоторой экономии отказались от установки двух коннекторов DVI – один из них заменён на традиционный D-Sub. Гнездо TV-Out, естественно, присутствует, а вот полноценного VIVO нет. Зато есть разъём MIO для объединения двух видеокарт – на аналоге 7600 GS из предыдущего поколения чипов (т.е. GeForce 6600) такой возможности не было и режим SLI реализовывался только через шину PCI-Express, что ухудшает эффективность. Впрочем, вряд ли 7600 GS станет популярярной базой для сборки систем класса multi-GPU…

Конфигурация тестового стенда

Процессор: Intel Pentium Extreme Edition 955
Охлаждение: кулер Gigabyte G-Power Pro
Материнская плата: Intel Desktop Board D975XBX “Bad Axe”
Оперативная память: 2 модуля Corsair Twin2X512A-5400UL (DDR2-667 @ 3-2-2-8)
Жесткий диск: Maxtor DiamondMax Plus 9 250GB (ATA133, 7200 RPM, 8MB)
Блок питания: Tagan EasyCon TG580-U15 (580 W)

Операционная система: Windows XP Professional SP2
Версия DirectX: 9.0с

Производительность и разгон

Так как собственно производительность GeForce 7600 GT и GeForce 7600 GS в игровых приложениях известна уже достаточно хорошо, мы ограничились набором из четырёх бенчмарков от Futuremark: от 3DMark 2001 SE до 3DMark 06, отлично иллюстрирующих изменения в скорости в зависимости от тактовых частот. Для сравнения мы использовали видеокарту более высокого класса – EVGA e-GeForce 7900 GT (при этом её частоты были снижены до референсных 450/1320 МГц).

Тестирование с разгоном проводилось в условиях открытого тестового стенда, видеокарта обдувалась двумя 120-миллиметровыми вентиляторами производства Titan мощностью 115 CFM каждый. Стабильным признавался результат, позволивший карте пройти подряд все бенчмарки без артефактов и зависаний. Для разгона использовалась утилита PowerStrip версии 3.65.

В итоге, для EVGA e-GeForce 7600 GT CO Superclocked пределом частоты стал уровень 650/1700 МГц, что достаточно много с учётом референсных значений 560/1400 МГц. Температура чипа оставалась в пределах 65-70 градусов даже при длительном тестировании – это означает, что ограничением разгона не стал используемый кулер и предел оверклока без использования вольтмодов достигнут.

Что касается младшей модели, то узнав о заниженном аж до 1.1 В напряжении, мы и не рассчитывали на хороший разгон. Максимальные стабильные частоты составили 500/950 МГц – скромно по сравнению с 7600 GT, но на самом деле не так и мало в процентном выражении. Температура чипа в этом случае не превышала 60 градусов. Кстати, на штатных частотах, но без какого-либо обдува карты мы так и не смогли добиться, чтобы температура превысила 70 градусов – отличная демонстрация рациональности применения пассивного охлаждения для 7600 GS.

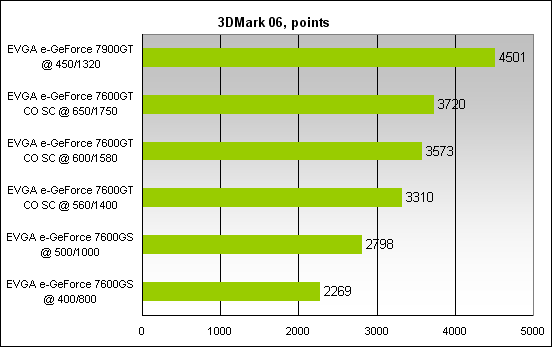

Тесты производительности показали такие результаты:

Выводы

В первую очередь, хочется отметить высокое качество продуктов EVGA. Мы долго ждали прихода этого бренда на рынок СНГ и не зря – эти видеокарты способны составить жёсткую конкуренцию предложениям традиционных вендоров верхнего уровня.

EVGA e-GeForce 7600 GT CO Superclocked является великолепным образцом предразогнанной производителем видеокарты: разница частот по сравнению с референсной заметна настолько, чтобы стать сильным аргументом при покупке карты теми, кто не занимается разгоном. Более того, согласно имеющейся статистике, продемонстрированный разгон является почти рекордным для немодифицированных GeForce 7600 GT, что ещё больше увеличивает привлекательность покупки. Если вы скучаете по старым продуктам Gainward серии Golden Sample (времён GeForce 2 – GeForce 4), которые действительно разгонялись лучше конкурентов – обратите внимание на серию Superclocked производства EVGA! Мы также проверили данную видеокарту с вольтмоддингом (соответствующее руководство опубликовано отдельной статьёй) и были впечатлены имеющимся потенциалом – после замены охлаждения и поднятия напряжений, максимальный разгон составил 780/1880 МГц!

Плюсы:

• отличное соотношение цены и производительности
• завышенные относительно референса тактовые частоты
• достойный дальнейший разгон
• отличный потенциал при вольтмоддинге
• возможность проведения карандашных вольтмодов
• тихий и компактный кулер
• привлекательный корпоративный стиль EVGA

Минусы:

• скромная комплектация

По совокупности потребительских качеств мы награждаем EVGA e-GeForce 7600 GT CO Superclocked наградой ModLabs.net Certified Hardcore и безусловно рекомендуем данный продукт среди всех остальных GeForce 7600 GT.

EVGA e-GeForce 7600 GS, на первый взгляд, не слишком может заинтересовать энтузиастов: уровень производительности превышает GeForce 6600 GT, но не впечатляет. Да и разгон на 20% от номинала неплох, но разочаровывает по сравнению с результатом старшей модели.

Плюсы:

• формула конвейеров 12p/5v у недорогого продукта, отсутствие «урезаний» по сравнению со старшей версией
• достаточно высокая производительность для своего класса
• бесшумный пассивный кулер
• отличный потенциал разгона ядра при вольтмоддинге
• привлекательный корпоративный стиль EVGA

Минусы:

• использование медленной памяти типа DDR-2, бесперспективной в разгоне
• не столь впечатляющий разгон ядра без модификаций
• невозможность провести карандашные вольтмоды
• скромная комплектация

Однако, не спешите делать выводы. Мы проверили и эту карту с вольтмоддингом (руководство готовится к публикации) и также остались довольны результатом: 7600 GS имеет значительный скрытый потенциал разгона графического ядра. К сожалению, с временем выборки памяти ничего не сделаешь, однако с учётом скромной цены GeForce 7600 GS такие карты тоже найдут своего покупателя – по крайней мере, благодаря умелым рукам и чудотворным резисторам можно довести уровень производительности до вполне приемлемого по меркам современных игр. Ну а для не-оверклокеров хорошим аргументом в пользу данной карты станет не только скорость, выше чем у «народного любимца» GeForce 6600 GT, но и бесшумное пассивное охлаждение.

P.S. Обращаем ваше внимание на то, что на ModLabs.net опубликовано также руководство по вольтмоддингу видеокарт GeForce 7600GT референсного дизайна, где в качестве примера используется именно EVGA e-GeForce 7600GT CO Superclocked - эта карта продолжает удивлять нас своими результатами!

Видеокарты EVGA e-GeForce 7600 GT CO Superclocked и EVGA e-GeForce 7600 GS предоставлены дистрибьютором EVGA в Украине, компанией Nebesa.

Введение

Название компании XFX пока мало известно нашим потребителям. Тем не менее, этот производитель видеокарт заслуживает не меньшего внимания, чем давно признанные на нашем рынке бренды. Перед тем, как начать рассказ собственно о продукте, возьму на себя миссию провести небольшую презентацию, которая прояснит, чем же так интересен бренд XFX для энтузиастов.

О компании XFX

XFX является подразделением группы Pine Technologies. Производя видеокарты с 1999 года, XFX использует только графические чипы NVIDIA. Эта принципиальная позиция позволила компании стать одним из самых доверенных партнеров калифорнийского гиганта 3D-графики.

В отличие от некоторых других "энтузиастских" торговых марок, XFX не заказывает свои видеокарты по OEM-соглашениям, а производит самостоятельно на двух собственных заводах в Китае, что гарантирует полный контроль качества, а также позволяет изготавливать необычные продукты.

Подтверждая имидж геймерского производителя, XFX имеет в своем ассортименте также и несколько игровых манипуляторов (рулей и joypad'ов, в том числе для приставок последнего поколения), однако основным направлением деятельности остаются, безусловно, видеокарты. XFX предлагает множество интересных продуктов для всех ценовых диапазонов, которые выделяются из общего потока клонов референсных карт на чипах NVIDIA.
В целом, продукция XFX позиционируется как товар высшего ценового диапазона, призванный конкурировать с такими брендами как ASUS, Gainward, MSI и Leadtek. Высокий уровень подтверждается как самими видеокартами (так, XFX зачастую выпускает карты с завышенными относительно референсных рабочими частотами), так и сопутствующими факторами. Фирменный лицензированный дизайн коробки в виде стилизированной буквы "Х" обеспечивает мгновенную узнаваемость бренда, солидная игровая комплектация порадует энтузиастов, а логотип "For Gamers, By Gamers" на всех продуктах однозначно говорит о целевой аудитории XFX. Как и другие бренды этого уровня, XFX имеет достаточно высокий уровень цен на свою продукцию, но он компенсируется общим качеством и теми мелкими приятными особенностями, которые всегда заметны у высококлассного продукта.

Хотелось бы отметить, что Pine не наступает дважды на грабли: невысокое качество изготовления материнских плат этого производителя под собственно брендом Pine когда-то (еще в прошлом тысячелетии;)) сыграло решающую роль в потере интереса покупателей к марке, поэтому в случае с XFX качество всегда поддерживается на уровне лучших стандартов.

Спецификации

Графическое ядро: NVIDIA GeForce 6800 Ultra (NV45)
Стандартные частоты: 425/550(1100) МГц (чип/память)
Пиксельные конвейеры: 16
Вершинные конвейеры: 6
Память: 256 Mb GDDR-3
Шина доступа: 256 bit
Чипы памяти: 1.6 ns Samsung GC-16, BGA
Шина: PCI Express 16x
Интерфейсы: 2x DVI-I, 1x TV-Out
RAMDAC: 2х 400 МГц

Упаковка и комплектация

Сталкиваясь с продуктом XFX впервые, сразу отмечаешь очень характерную фирменную упаковку - коробку в форме буквы "X". Компания имеет лицензию на этот дизайн, так что больше никто не имеет права его использовать. Коробка изготовлена из твердого картона с высококачественной печатью.

Изображенный на лицевой стороне зверь - Outlaw, символ продуктов серии GeForce 6. В презентации XFX имеется слайд, посвященный этому персонажу. Подобные талисманы имели и видеокарты предыдущих поколений, это тоже фирменная "фишка" XFX, как и слоган "Defenders of gaming revolution". С обратной стороны содержится масса традиционной "маркетинговой" информации о GeForce 6800 Ultra, а через прозрачное окно видна собственно видеокарта.

После раскрытия внутри обнаруживается прямоугольная коробка, в которой и размещена комплектация карты. Она включает:

• видеокарту XFX GeForce 6800 Ultra;
• два переходника DVI-VGA;
• шнур-удлинитель для TV-out;
• переходник для 6-пинового коннектора питания;
• два руководства пользователя;
• CD с драйверами;
• полную версию игры Commandos 3 (3 CD);
• полную версию игры X2: The Threat (2 CD);
• полную версию игры Moto GP 2 (1 CD).

Видеокарта поставляется с полными лицензионными версиями трех хороших игр. Особенно радует наличие в списке культового космического симулятора X2: The Threat.
Учитывая уровень розничных цен на оригинальные игры с серийным номером (а в случае с X2 легальные пользователи получают массу ценных бонусов по сравнению с "пиратствующими"), такой подарок со стороны XFX весьма щедр. Кроме того, нельзя не отметить отличный маркетинговый ход относительно X2: The Threat - топовая видеокарта комплектуется именно той игрой, которая позволит использовать всю мощь NVIDIA GeForce 6800 Ultra.

Такой software bundle отлично вписывается в фирменную идеологию "For Gamers, By Gamers", предполагающую ориентацию на потребности игроков. И правда, в то время как большинство производителей кладет в bundle игры не самого высокого класса (это обходится дешевле), а зачастую и просто устаревшие, лишь бы расширить список прилагаемых к карте аксессуаров, XFX четко знают, что хотят геймеры.

Очередной мелкий приятный момент: перед тем, как достать саму карту, необходимо вытащить картонную Х-образную распорку оранжевого цвета, покрытую предупреждающими надписями вроде "This package contents dangerously awesome graphics!". Похожая надпись имеется и на задней стороне коробки. Чем-чем, а чувством юмора разработчики не обделены.

Осмотр

Карта изготовлена на печатной плате зеленого цвета, традиционного для большинства GeForce 6800 Ultra (хотя XFX, как правило, производит платы на синих PCB). В целом, дизайн карты полностью аналогичен референсному.

Графическое ядро NV45 представляет из себя PCIe-аналог NV40 с размещенным на одной подложке с видеочипом мостом NVIDIA HSI. На защитной рамке вокруг ядра нанесена заметная надпись GeForce 6800U PCI. Тактовая частота для этого чипа, согласно спецификациям NVIDIA, должна составлять 400 МГц. Однако XFX (как и Leadtek, и некоторые другие) устанавливают в качестве штатной частоты чуть завышенную - 425 МГц. Ядро абсолютно стабильно на этой частоте, поэтому такой ход со стороны производителя вполне целесообразен.

В соответствии с референсными спецификациями, но карте размещается 256 МB памяти Samsung GC-16 (стандарт GDDR-3, упаковка BGA) со временем выборки 1.6 нс. Номинальная частота работы таких чипов - 1250 МГц, что значительно выше штатных частот для GeForce 6800 Ultra (1100 МГц).

Отличительной чертой, характерной для всех видеокарт семейств GeForce 6600/6800 от XFX, и которая очень понравится владельцам TFT-мониторов, является наличие сразу двух разъемов DVI. Фактически, только у XFX есть такое предложение для младших карт на чипе GeForce 6800, остальные производители строго соблюдают референсный дизайн с одним DVI и одним D-Sub (да и среди GeForce 6800 GT, кроме XFX, двумя DVI-выходами свои платы комплектует только Gainward). Возможность размещения двух DVI на плате существует "с незапамятных времен", но для десктопных продуктов на чипах NVIDIA предыдущих поколений с такой конфигурацией интерфейсных разъемов вспоминаются (кроме GeForce 6800 Ultra, где это является референсным требованием) только Gainward GeForce 4 Ti4600 и XFX GeForce FX 5700 Ultra.
Впрочем, для объекта нынешнего исследования такая конфигурация интерфейсов вывода изображения как раз вполне типична - как отмечено выше, для GeForce 6800 Ultra наличие двух DVI является частью референсных спецификаций NVIDIA и все производители придерживаются именно этой схемы.

Кстати, на прилагаемых в комплекте переходниках DVI-VGA стоит логотип XFX. Мелочь, а именно из таких деталей и складывается "ощущение продукта".

Используется референсная система охлаждения двухслотового дизайна, но в несколько "тюнингованном" варианте. Этим элементом тюнинга является радиатор на графическом ядре - по форме он в точности повторяет образцовый дизайн, но выполнен из меди, а не алюминия. Ценное изменение, с учетом высокого тепловыделения чипа GeForce 6800 Ultra.

Радиатор закрыт пластиковым кожухом с роторным вентилятором. На кожух нанесено изображение талисмана серии - Outlaw и слоган "Defenders of gaming revolution". В отличие от многих других брендов (особенно это касается "народных" марок), это изображение не наклеено поверх "референсной" наклейки NVIDIA с русалкой Nalu, а нанесено печатным методом прямо на пластик - еще одна небольшая демонстрация качества изготовления. Ведь дешевле посадить на конвейер лишнего рабочего, который будет клеить фирменные наклейки на штатный кулер, нежели разместить у изготовителя систем охлаждения заказ на специальную партию кулеров.

Для охлаждения чипов памяти применяется мощный пассивный радиатор с тепловой трубкой. В той части, где радиатор обдувается воздухом от роторного вентилятора, игольчатые ребра сменяются на тонкие пластинчатые высотой в два слота, которые благодаря большей площади улучшают отвод тепла от сильногреющихся чипов.

Контакт радиатора с графическим ядром обеспечивается термопастой, а для чипов памяти используются теплопроводные прокладки.

Система питания также нуждается в охлаждении, поэтому на ряд силовых элементов установлен черненый алюминиевый радиатор. Его обдув осуществляется воздухом, проходящим под кожухом основного кулера. Рядом находится шестипиновый коннектор питания. В отличие от версии под AGP, GeForce 6800 Ultra PCIe вполне обходится одним разъемом питания.

Однако, идущий в комплекте переходник для подключения карты к БП с обычными molex-коннекторам (последние модели блоков питания, как правило, уже имеют необходимые шестиконтактные коннекторы) предполагает использование двух разъемов для питания карты. Более того, рекомендуется брать питание от двух разных "веток" коннекторов.

Кстати, в качестве минимального требования к блоку питания на коробке указано 480 Вт - это также референсные требования. Тестирование в режиме SLI проходило на двух различных БП: Vantec Stealth VAN-520 мощностью 520W и Sweex Gold Series 650W. Никаких проблем в процессе эксплуатации не возникло.

Единственным визуально заметным элементом, не соответствующим оригинальному дизайну от NVIDIA, является металлическое ребро жесткости на верхней кромке платы, закрепленное двумя винтами по углам. Такие конструкции, но более тонкие, давно применяет Sparkle, а вот на картах XFX этот элемент появился совсем недавно - его не было даже на предыдущих ревизиях продуктов серии GeForce 6800. Ребро жесткости значительно повышает стойкость платы к изгибу и, с учетом немалого веса системы охлаждения, не кажется излишней предосторожностью. Однако, не замечаете ли вы чего-то странного на фотографии выше, где видеокарты изображены установленными на материнскую плату вдвоем? Правильно, отсутствует SLI-мост между ними! Для того, чтобы можно было активизировать режим SLI, необходимо демонтировать ребра жесткости с плат. Это очень простая операция и сложностей у пользователя не вызовет. Причем установка ребер это не ошибка производителя, нечаянно забывшего про SLI-коннектор - на ребрах имеется специально выфрезерованное углубление напротив этого разьема для того, чтобы не произошло замыкание контактов. Однако, для работы в SLI придется избавиться от этого безусловно полезного дополнения к конструкции карты.

Тестовая система

Процессор: Intel Pentium 4 660 (3,6 GHz)
Материнская плата: Gigabyte GA-8N-SLI Royal
Оперативная память: 2 x 512 Мб Corsair CM2S512A-5400UL (DDR2-667, 3-2-2-8)
Видеосистема: 2 x XFX GeForce 6800 Ultra
Жесткий диск: Western Digital 1200JB + LaCie d2 Hard Drive Extreme 250 GB
Блок питания: Sweex Gold Series 650W
Система охлаждения: ECT Prometeia Mach 2 GT

Операционная система: Windows XP Professional SP2
Версия DirectX: 9.0c
Драйверы видеокарты: NVIDIA ForceWare 75.90

Тестовые программы

• 3DMark 2001 SE build 330
• 3DMark 03 v. 360
• 3DMark 05 v. 120
• Aquamark 3
• Doom 3

Разгон

Данные о разгоне публикуются исключительно в ознакомительных целях, так как даже в пределах одной партии возможно значительное колебание предельных частот. Приведенные цифры всего лишь сообщают, как повел себя наш экземпляр продукта и не должны являться единственной основой для выводов о поведении подобных видеокарт в целом.

Для разгона использовалась утилита RivaTuner 2.0 RC15.6, в полной мере поддерживающая все видеокарты GeForce 6x00, включая SLI-системы.

Был установлен дополнительный 120 мм вентилятор Titan (115 CFM), направляющий поток свежего воздуха на видеокарты, размещенные на открытом тестовом стенде. Никаких других модификаций не производилось.

Напомню, что штатными частотами для являются 425/1100 МГц. Первая карта показала итоговый разгон на уровне 455/1190 МГц, вторая – 470/1260 МГц. Удивительно, но с точки зрения логики, в режиме SLI показатели разгоняемости определяются более слабой картой. Тем не менее, это не совсем так на практике – пределом разгона двух карт в тандеме оказались 455/1235 МГц.

Тем не менее, исходя из имеющихся статистических данных, следует отметить, что карты от XFX хорошо себя показали именно в плане разгона в режиме SLI - указанные частоты на самом деле являются редкостью для немодифицированных плат с воздушным охлаждением.
Производительность









Итоги Не впервые работая с видеокартами от XFX, я могу с ответственностью назвать эту марку серьезным конкурентом привычным у нас "дорогим" брендам (ASUS, Gainward, Leadtek, MSI). Во всем мире XFX заслуженно считается одним из лучших производителей видеокарт на базе чипов NVIDIA, и я очень рад видеть интерес со стороны производителя к России, Украины и другим странам бывшего СССР. Выход XFX на наши рынки произошел лишь недавно (осенью 2004-го в Украине и весной 2005-го в России), но компания и ее дистрибьюторы весьма активно работают, что не может не радовать.

Вкратце перечислю основные моменты, указанные в тексте по XFX GeForce 6800 Ultra.

Плюсы:

• отличная производительность
• завышенная частота GPU
• щедрый game bundle
• уникальная упаковка
• адекватная цена

Минусы:

• морально устарел с началом продаж GeForce 7800 GTX

Вариант GeForce 6800 Ultra от XFX официально стоит немного дороже типичных карт на этом чипе, но это компенсируется не только "брендовостью" и отменным качеством изготовления, но и более практичными вещами, как например повышенной частотой GPU и лицензионными версиями хитовых игр в комплекте. Оговорка относительно официальной цены сделана неслучайно. На практике, розничная стоимость данного продукта в Украине составляет на момент подготовки материала $550 - это не только значительно ниже, чем на продукты иных производителей, но и вполне конкурентоспособный уровень цен для реальной борьбы с ATI Radeon X850XT Platinum Edition. Вот только GeForce 7800 GTX уже появился на нашем рынке...

Видеокарты XFX GeForce 6800 Ultra предоставлены украинским дистрибьютором XFX, компанией Eletek.



Введение

Чуть более года назад мы впервые обозревали видеокарту на чипе производства компании XGI. Двухчиповый монстр Volari Duo V8 Ultra оказался превосходно сделан и имел прогрессивные характеристики, но производительность во многих приложениях была ниже традиционных лидеров hi-end сегмента и потому распространения на рынке не получил. Младшие модели линейки Volari на тот момент существовали только в виде опытных образцов, однако к концу 2004 года компания XGI наконец-то наладила выпуск больших партий других анонсированных видеокарт: Volari V3, V3XT, V5 и V8. На этот раз позиционирование чипов оказалось более реалистичным (нижний и нижне-средний сегменты) и сразу несколько производителей, включая Chaintech, LianGuan и Club3D, представили свои карты на базе разработок XGI.

В нашем распоряжении оказался референсный образец, пожалуй, самой интересной по спецификациям карты линейки Volari - V3XT. Этот продукт ориентирован на сверхбюджетный сегмент (прямыми конкурентами являются Radeon 9200SE GeForce MX4000), однако обеспечивает полную поддержку DirectX 9, имеет два выхода (D-Sub и DVI), и что самое неожиданное - компонентный видеовыход и аппаратную поддержку HDTV.

Как и ATI, производитель продает часть карт референсного дизайна под своей собственной торговой маркой, таким образом не ограничиваясь поставками чипов для компаний-партнеров.

Спецификации

Графическое ядро: XGI Volari V3XT
Частота чипа: 250 MHz
Конвейеры рендеринга: 2
Частота памяти (DDR): 207 (414) MHz
Объем памяти: 128 MB
Тип памяти: 5ns Hynix, TSOP
Шина памяти: 64 бита
Выходы: DVI, D-Sub, S-Video, Composite Video, Component RGB
Интерфейс: AGP 8X
Цена: $49

Упаковка и комплектация

Как это обычно бывает с референсными сэмплами, к нам карта попала в минимальной комплектации: запечатанная в антистатический пакет и в картонной коробке без опознавательных знаков. Однако, розничный покупатель XGI Volari V3XT может рассчитывать на более щедрый набор, состоящий из:

• видеокарты XGI Volari V3XT
• переходника для компонентного TV-выхода
• CD-диска с драйверами XGI Reactor 1.06.05
• брошюры Quick Installation Guide

Вполне типично для недорогих продуктов, только вместо обычного переходника для TV-Out предоставляется редкий компонентный выход, обеспечивающий максимальное качество изображения.

Осмотр



Изготовленная на PCB синего цвета, плата внешне оказалась почти неотличима от двух видеокарт Gigabyte, использованных в тесте в роли соперников для V3XT. Удивительно, но три продукта совершенно разных архитектур в итоге выполнены по очень схожему дизайну...

Плата половинной высоты ориентирована на возможность установки в тонкие корпуса (например, Antec Minuet), где не помещаются полногабаритные видеокарты.

Несмотря на присутствие распаянного разъема для вентилятора, V3XT прекрасно обходится простым пассивным радиатором. Прямоугольный алюминиевый радиатор с небольшим количеством ребер на самом деле не касается чипов памяти и охлаждает только ядро. Тепловыделение невелико и, хотя при длительной работе радиатор ощутимо нагревается, к перегреву это не приводит.

Графический чип выполнен в конструктиве, применявшемся во многих старых продуктах NVIDIA и ATI (кстати, и Radeon 9250, и GeForce FX5200 выглядят аналогично): запечатанный в пластик кристалл с интегрированным алюминиевым теплораспределителем, на котором нанесена вся информация о чипе. Как видите, чип изготовлен на 24 неделе 2004 года (7-13 июня) и относится к ревизии A2. Характеристики ядра Volari V3XT следующие: тактовая частота 250 МГц, 2 конвейера рендеринга, полная поддержка DirectX 9. По спецификациям он соответствует lo-end-чипам от ATI и NVIDIA.

128 мегабайт памяти набраны из четырех чипов Hynix HY5DU561622CT-5, по два на каждой стороне платы (шина 64 бита). Это 32-мегабайтные чипы DDR SDRAM формата TSOP с временем выборки 5 нс, что соответствует штатной тактовой частоте 200 (400) МГц. Удивительно, но в BIOS видеокарты прошита даже чуть завышенное значение 207 (414) МГц. Тем не менее, никаких проблем со стабильностью не возникает.

Примечателен набор интерфейсных разъемов - конкурирующие продукты не позволяют использовать два монитора. Более того, основным выходом является DVI, который считается почти гарантией от многих проблем с качеством изображения (не говоря о том, что определенно порадует владельцев TFT-мониторов с таким входом). Традиционный 15-пиновый D-Sub расположен на выносной планке и подключается к карте с помощью шлейфа. Такой подход иногда значительно ухудшает картинку (хотя лично я критических проблем в данном случае не заметил) и поэтому мы рекомендуем подключать любой монитор именно к DVI, через переходник. С другой стороны, только таким образом можно обеспечить поддержку двухмониторных конфигураций на низкопрофильной видеокарте...

Чип SiS 301 в передней части карты как раз и отвечает за поддержку второго выхода для монитора, а также TV-Out. Напомню, что не стоит удивляться наличию на карте XGI чипа производства SiS: компания собственно и была образована путем слияния графических подразделений Silicon Integrated Systems и Trident.

Отдельно стоит поговорить о видеовозможностях Volari V3XT. Собственно, от младшей модели Volari V3 карта отличается именно развитой поддержкой всех необходимых функций для обработки и вывода видеопотока. Удивительно, но в супербюджетном продукте обнаруживаются редчайшие возможности, которые в одиночку делают V3XT весьма конкурентоспособным продуктом как минимум в сегменте комплектующих для Home Theater PC (HTPC), то есть компьютеров с ориентацией на мультимедиа-использование.
Во-первых, у XGI Volari V3XT просто отличное качество картинки с TV-Out (независимо от режима подключения), одно из лучших, которое мне доводилось видеть.
Во-вторых, V3XT имеет интегрированный аппаратный декодер MPEG-2, что обеспечивает максимальную плавность рендеринга при минимальной загрузке процессора. Так называемый Cipher Video Processor отвечает за операции с видеоданными и имеет достаточно продвинутые возможности по обработке исходящего потока.
В-третьих, XGI предложили покупателям редчайшую возможность - поддержку HDTV (480i/480p/1080i/720p YPbPr). Компонентный RGB-видеовыход на 50-долларовой видеокарте однозначно ставит Volari V3XT в привилегированное положение. Ранее полноценной работой с HDTV мог похвастать лишь еще более редкий S3 DeltaChrome, который к тому же в три раза дороже.

Тестовая система

Процессор: Intel Pentium 4 Extreme Edition 3.2 GHz
Материнская плата: barebone Shuttle SB75G2VB (Intel 875P)
Оперативная память: 2 x 256 Мб Kingston HyperX PC3500 (чипы Winbond BH-5, 2-5-2-2)
Видеокарты: XGI Volari V3XT 128 MB, Gigabyte Radeon 9250 128 MB 64-bit, Gigabyte GeForce FX5200 128 MB 64-bit
Жесткий диск: Western Digital 800BB
Блок питания: Shuttle 250W

Операционная система: Windows XP Professional SP2
Версия Direct X: 9.0c
Драйверы видеокарт: XGI Reactor 1.08.01, ATI Catalyst 5.2, NVIDIA ForceWare 71.80

В качестве партнеров по тестированию для XGI Volari V3XT были взяты две карты от Gigabyte, представляющие продукты аналогичного уровня от конкурирующих чипмейкеров: Gigabyte Radeon 9250 128 MB 64-bit и Gigabyte GeForce FX5200 128 MB 64-bit (средний уровень цен на такие решения составляет $50-60). Проводить дополнительное сравнение с MX4000 или MX440 нам показалось бессмысленным - эти карты, хоть и принадлежат к тому же ценовому диапазону, давно уже не соответствуют никаким разумным требованиям к современной видеокарте, даже бюджетного класса.

Для проверки качества вывода видеопотока также использовался проекционный телевизор Toshiba 44D9UXR.

Тестовые программы

• 3DMark 2001 SE
• 3DMark 03
• 3DMark 05
• Aquamark 3

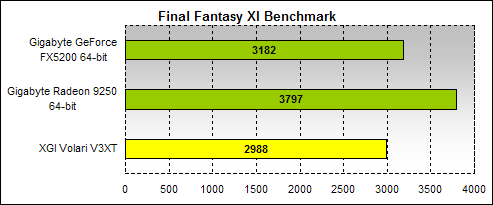

• Final Fantasy XI Official Benchmark
• Doom 3
• Quake 3

Задачи тестирования

Как вы могли заметить, это первый тест бюджетной видеокарты на ModLabs.net за все годы существования ресурса. И только раритетность объекта исследования (все же не каждый день в Тестовую лабораторию попадают продукты от альтернативных чипмейкеров) заставила нас провести это тестирование.

Задача очень простая - определить, способен ли XGI Volari V3XT стать реальным рыночным конкурентом для 64-битных версий Radeon 9200/9250 и GeForce FX5200.

Производительность













Мало, да? Согласен. Но, откровенно говоря, и не важно, сколько конкретно FPS показывает тот или иной продукт сверхбюджетного класса. Важно понимать, что ни одна подобная видеокарта все равно не предназначена для современных игр (хотя по спецификациям V3XT даже поддерживает DirectX 9!) - скорость в любом случае будет недостаточной для комфортной игры. С другой стороны, в играх двух-трехлетней давности все карты чувствуют себя вполне хорошо и вновь - разница в несколько процентов не играет особой роли.

Итого

Уровень производительности позволяет назвать Volari V3XT одним из лидеров этого сегмента, а по оснащенности ему вообще нет равных. Пассивное охлаждение также добавляет очков продукту XGI как претендента на установку в Home Theater PC. К сожалению, пока ни один украинский дистрибьютор не осуществляет поставок карт на чипах XGI, но смеем надеяться, что это временное явление.

Плюсы:

• DirectX 9
• поддержка HDTV
• два выхода на мониторы
• компонентный видеовыход
• пассивное охлаждение
• отличное качество TV-Out
• аппаратный декодер MPEG-2
• низкопрофильный дизайн для минисистем

Минусы:

• производительность (как и у любой недорогой видеокарты) недостаточна для современных игр
• редкость на рынке

В целом, у XGI получился неожиданно удачный продукт с прекрасными видеовозможностями.

Благодарим компанию XGI за предоставленный сэмпл видеокарты XGI Volari V3XT, а также украинское представительство Gigabyte за предоставленные Gigabyte Radeon 9250 128 MB 64-bit и Gigabyte GeForce FX5200 128 MB 64-bit.

Введение

Реальное наличие на рынке широкого ассортимента новых видеокарт не может не радовать. Мы продолжаем знакомить читателей с картами на основе нового поколения графических чипов и в этом обзоре рассмотрим два продукта от компании Sparkle - недорогой GeForce 6800 и 6800 GT Platinum с улучшенной комплектацией.

Компания Sparkle уже давно присутствует на нашем рынке. Изначально, во времена GeForce 2 и раньше, вся их продукция позиционировалась как noname - наличие определенной торговой марки производителя такого уровня лишь давало возможность отличить конкретно этот noname от остальных:). Потом к нашим пользователям пришло понимание, что есть брэнды дорогие (ASUS, MSI, Leadtek, Gigabyte), очень дорогие и эксклюзивные (Gainward, XFX, BFG Technologies, Triplex), а также недорогие и доступные (Inno3D, Palit, Manli) и настоящий нонейм, которого на самом деле на рынке не так уж и много... Сейчас мало кто рискнет назвать, скажем, Palit нонеймом, несмотря на "бюджетный" характер этой марки. Так вот, примерно одновременно с такой эволюцией представления в умах наших потребителей о брэндовости того или иного производителя, Sparkle и сами предприняли определенные шаги, чтобы поднять престиж марки. На базе GeForce 4 Ti4600 компания представила Platinum-версию своей топовой карты, укомплектовав ее солидной для того времени системой охлаждения, богатой комплектацией и потрясающей упаковкой в виде большой жестяной банки. В прошлом году модели аналогичного уровня были представлены на базе GeForce FX 5900 и GeForce FX 5700 Ultra, да и остальные продукты компании, выполненные в строгом соответствии с референсным дизайном NVIDIA, соответствуют всем стандартам качества. Отдельного упоминания заслуживает очень популярная у нас Sparkle GeForce FX 5900XT, ставшая хитом продаж среднего диапазона. При полном отсутствии попыток удешевления продуктов производителем за счет экономии на компонентах, уровень цен на видеокарты Sparkle остался "народным", что только добавляет популярности марке.

Спецификации

Sparkle GeForce 6800
Графическое ядро: NVIDIA GeForce 6800 (NV40)
Стандартные частоты: 325/350(700) МГц (чип/память)
Количество конвейеров: 12
Память: 128 Mb DDR
Шина доступа: 256 bit
Чипы памяти: 2.8 ns Samsung GC-2A, BGA
Шина: AGP 8x/4x
Интерфейсы: 1x D-Sub, 1x DVI-I, 1x TV-Out
RAMDAC: 2х 400 МГц

Sparkle GeForce 6800 GT Platinum
Графическое ядро: NVIDIA GeForce 6800 GT (NV40)
Стандартные частоты: 350/450(900) МГц (чип/память)
Количество конвейеров: 16
Память: 256 Mb GDDR3
Шина доступа: 256 bit
Чипы памяти: 2.0 ns Samsung GC-20, BGA
Шина: AGP 8x/4x
Интерфейсы: 1x D-Sub, 1x DVI-I, 1x TV-Out
RAMDAC: 2х 400 МГц

Упаковка и комплектация

Начнем со старшей модели. Видеокарты Sparkle серии Platinum ранее поставлялись в упаковке в виде жестяной коробки.

На этот раз компания отказалась от такой практики, но коробка все равно выделяется среди остальных продуктов Sparkle: она имеет большие размеры, изготовлена из качественного плотного картона, а для удобства транспортировки предусмотрена ручка. Внутри упаковки в поролоновых отсеках находятся:



• видеокарта Sparkle SPAG40GPT/256 MB DDRIII
• переходник DVI-VGA
• кабель для TV-Out
• разъем SCART
• бокс Sparkle на 6CD
• CD с драйверами и утилитами Sparkle
• CD с программным обеспечением Media Show
• CD с программным обеспечением Power DVD 5
• CD Games Collection с 5 демоверсиями игр
• полная версия игры SpellForce; The Order of Dawn (2 CD)
• полная версия игры Arx Fatalis (CD)
• полная версия игры Chaser (2 CD)
• руководство пользователя

Такой набор мало чем уступает комплектации топовых карт от ведущих производителей - 9 дисков, включая три полных версии неплохих игр; приятное дополнение в виде фирменного бокса для CD и исключительно редко встречаемый в комплектации видеокарт разъем SCART. В совокупности с солидной упаковкой это позволяет сказать, что версия Platinum от Sparkle вполне соответствует своему громкому названию.

А вот к вопросу оформлению и комплектации продукта "обычной" серии Sparkle отнеслись значительно более сдержанно.

GeForce 6800 поставляется в коробке с аналогичным описанному выше дизайном, но картон тоньше, а форма коробки совершенно обычная. В соответствии с бюджетным (если это слово можно применить к 300-долларовому продукту - впрочем, для hi-end-рынка это как раз бюджетный уровень) позиционированием, к карте прилагается весьма спартанская комплектация, которая состоит из:



• видеокарта Sparkle SPAG40/128 MB
• переходник DVI-VGA
• кабель для TV-Out
• CD с драйверами и утилитами Sparkle
• руководство пользователя

Совершенно типичный "разумный минимум" комплектации, позволяющий сэкономить на всем, кроме самой видеокарты. Безусловно, такой подход положительно сказывается на цене продукта.

Кстати, на диске с драйверами и утилитами также находится программа RivaTuner - Sparkle имеет договоренность с Unwinder'ом о распространении RT в виде bundle.

Забавный момент связан с наименованием карт, так как компания практикует собственные внутренние маркировки. Официальное название продукта Sparkle на базе 6800 - Sparkle SPAG40/128MB. Т.е. никаких упоминаний о серии 6800. Мы вряд ли бы обратили на этот момент свое внимание, но в день сьемки этих двух карт ко мне в руки попал Sparkle'овский же GeForce 2 MX200. Оказывается, фирменной маркировкой этого продукта было Sparkle SP6800! Вот такое занятное совпадение...

Осмотр

По большому счету, здесь все так же просто, как и с комплектацией младшей карты - обе карты точно копируют референсный дизайн NVIDIA, без каких-либо отклонений в конструкции, за исключением частоты памяти на 6800 GT.

GeForce 6800 использует плату упрощенного относительно 6800 GT/Ultra дизайна, разработанную для дальнейшего снижения стоимости производства.

Преемущество таких плат - наличие крепежных отверстий для кулера старой конструкции (по типу использовавшихся в серии GeForce FX 5900/5950), что резко упрощает процесс крепления нестандартных систем охлаждения и, в частности, ватерблоков.

Графическое ядро имеет частоту 325 МГц, 12 пиксельных и 5 вершинных конвейеров рендеринга. На защитной рамке нанесена соответствующая маркировка.

Чипы памяти DDR Hynix F-28 (2.8 нс) суммарным объемом 128 Мб работают на штатной частоте 350(700) МГц. Это близко к номинальному пределу (714 МГц), но на самом деле еще на FX 5900XT мы убедились, что нанесенная на чипы Hynix маркировка вовсе не означает реальный потенциал.

GeForce 6800 GT, в свою очередь, использует референсный дизайн PCB от NVIDIA, разработанный для таких карт. Он аналогичен дизайну старшей модели, но половина системы питания (вместе со вторым Molex-разъемом) просто не распаяна на плате, хотя все посадочные места для деталей присутствуют.

Для особо забывчивых пользователей на плате размещен "маленький буззер" (© ;)), оповещающий об отсутствии подачи дополнительного питания на видеокарту при включении ПК.

Увы, задумав крепить серийный ватерблок или другую систему охлаждения, владельцу 6800 GT придется побыть самоделкиным. Под новый стандарт монтажных отверстий на сегодняшний день успели выпустить свои блоки и/или переходники к ним лишь Swiftech, Danger Den и Innovatek.

Видеокарта имеет частоты ядра/памяти 350/450(900) МГц. Несмотря на наличие восьми чипов памяти Samsung GC-20 (GDDR-3, 2.0 нс, суммарный объем 256 Mб) с номинальной тактовой частотой 500(1000) МГц, реальная частота по неясной причине занижена на 100 МГц относительно референсных спецификаций. Сложно пояснить такой подход Sparkle, ведь сэкономить на компонентах при этом не удалось аж никак.

А вот с графическим ядром все в порядке - частота 350 МГц и формула конвейеров 16p6v полностью отвечает спецификациям NVIDIA GeForce 6800 GT.

Система охлаждения референсная на обеих видеокартах, более того - наклейка Sparkle просто приклеена поверх картинки с русалкой Nalu, размещаемой на референсных сэмплах.

Единственной оригинальной деталью является фирменное Sparkle'овское ребро жесткости, закрепленное на торце карт. Почему то на этот раз оно оказалось желтого цвета, не слишком гармонируя с остальным дизайном.

Тестовая система

Процессор: AMD Athlon 64 FX-53 (Socket 939)
Материнская плата: ASUS A8V Deluxe
Оперативная память: 4 x 256 Мб Kingston HyperX PC3500 (чипы Winbond BH-5, 2-5-2-2)
Видеокарты: Sparkle GeForce 6800, Sparkle GeForce 6800 GT
Жесткий диск: Western Digital WD800BB
Блок питания: Sweex Gold Series 650W
Система охлаждения: nVENTIV Mach II GT

Операционная система: Windows XP Professional SP1
Версия DirectX: 9.0b
Драйверы видеокарты: NVIDIA ForceWare 61.76 WHQL

Тестовые программы



• 3DMark 2001 SE
• 3DMark 03 build 340
• Aquamark 3
• X2 - The Threat
• Doom 3

Производительность











Разгон

Данные о разгоне публикуются исключительно в ознакомительных целях, так как даже в пределах одной партии возможно значительное колебание предельных частот. Приведенные цифры всего лишь сообщают, как повел себя наш экземпляр продукта и не должны являться основой для выводов о поведении подобных видеокарт в целом.

Для разгона использовалась утилита RivaTuner 2.0 RC15, в полной мере поддерживающая все видеокарты нового поколения.

Был установлен дополнительный 120 мм вентилятор Sunon, направляющий поток свежего воздуха на видеокарту, размещенную в системном блоке со снятой боковой крышкой корпуса. Никаких других модификаций не производилось.

Частота памяти указывается в SDR-варианте, то есть для получения результирующей частоты нужно умножить указанную на два. Впрочем, такое указание частот является более привычным среди оверклокеров, так что рекомендую привыкать к такому обозначению...

Sparkle GeForce 6800
Штатные: 325/350 МГц
Разгон: 400/440 МГц

Sparkle GeForce 6800 GT
Штатные: 350/450 МГц
Разгон: 420/600 МГц

Итого

Sparkle GeForce 6800 является типичнейшим представителем своего класса, в точности копируя референсный дизайн и не выделяясь также и комплектацией. Основной козырь этой марки - цена, которая должна быть более низкой, нежели у более раскрученных брэндов.

За:

• полное соответствие референсным спецификациям
• высокая производительность
• хорошая ценовая политика Sparkle

Против:

• минимальный набор поставки

Модель на базе GeForce 6800 GT вызывает больше эмоций, нежели ее "младшая сестра". Большей частью эмоции положительны, лишь заниженная тактовая частота памяти неприятно удивляет. С другой стороны, наличие чипов Samsung GC-20 никак не ограничивает разгонный потенциал по сравнению с другими 6800 GT, так что для оверклокеров заниженная частота не станет преградой.

За:

• щедрая Platinum-комплектация
• отличная скорость
• точная копия референса
• хорошая ценовая политика Sparkle

Против:

• сниженная до 900 МГц частота памяти

Видеокарты Sparkle GeForce 6800 и Sparkle GeForce 6800 GT Platinum предоставлены для тестирования компанией K-Trade.
