Введение, Комплект, Внешний вид, Система охлаждения

Компания MSI последние годы все чаще радует пользователей фирменной линейкой Gaming, которая объединяет ноутбуки, материнские платы и видеокарты. О последних мы сейчас и поговорим. С анонсом новой графического процессора Nvidia Pascal, включившей в себя 3D-ускорители GeForce GTX 1060, 1070 и 1080 разработчикам из MSI было чем заняться, да и гигант в лице AMD приятно удивил общественность долгожданным выходом серии Polaris 10/11.

Именно благодаря этим двум событиям модельный ряд видеокарт MSI значительно пополнился новыми моделями, и об одной из них мы сейчас поговорим, а именно, MSI GeForce GTX 1070 Gaming X, которая продолжает удачную черно-красную серию.

Упаковка и комплектация

Видеокарта MSI GeForce GTX 1070 Gaming X поставляется в габаритной упаковке с яркой узнаваемой полиграфией. Большое изображение модели на заднем фоне раскрывает внешний вид новинки. С лицевой стороны отмечены основные характеристики такие как обновленная система охлаждения Twin Frozr VI, 8 Гбайт видеопамяти, поддержка DirectX 12 и виртуальной реальности.

Повернув коробку можно познакомится с каждый пунктов в деталях. Подробное описание коснулось всех особенностей MSI GeForce GTX 1070 Gaming X: подсветка логотипа и кожуха RGB Led, кулер Twin Frozr VI, фирменная программа Gaming APP. Минимальные системные требования к блоку питания и характеристики новинки сведены в таблицу в нижней части упаковки.

Внутри находится черная коробка из плотного картона, сверху расположен бокс-конверт с комплектацией.

В него вошли пара наклеек на корпус, листовка MSI, диск с драйверами и программным обеспечением, руководство пользователя.

Внешний вид

Модели компании MSI можно узнать из множества других: они отличительны черно-красным кожухом, двумя крупными 100-мм вентиляторами, фирменная символика. И в этом видеокарта MSI GeForce GTX 1070 Gaming X полностью ей соответствует. Выбранный, несколько лет назад, разработчиками курс уже стал признанными и по прежнему остается актуальным.

Обратная сторона закрыта опорной пластиной, которая играет как защитную роль, так и ребро жесткости. В центральной части проделаны сквозные отверстия для свободной циркуляции воздуха, а в передней изображен дракон MSI.

MSI GeForce GTX 1070 Gaming X занимает два слота расширения в ПК, имеет длину 279 мм и ширину 140 мм.

Подобные размеры для видеокарт не удивительны, и пользователей не шокируют. Перед разработчиками всегда ставилась задача эффективной и тихой системы охлаждения, которая занимает достаточно места.

Несмотря на скромные показатели энергопотребления GeForce GTX 1070, новинка обладает двумя разъемами дополнительного питания по схеме «8+6», которые позволяют добиваться лучшего разгона.

Несмотря на скромные показатели энергопотребления GeForce GTX 1070, новинка обладает двумя разъемами дополнительного питания по схеме «8+6», которые снимают ограничение по высокому разгону.

А сбоку расположился логотип MSI с подсветкой. Она регулируема с помощью программы Gaming APP, где настраивается цвет и режим свечения. Но это не все изменения – кожух системы охлаждения также оснащен подсветкой RGB Led.

Система охлаждения

Система охлаждения носит название Twin Frozr, которая переживает свою шестую модификацию, о чем говорит литеры VI в названии. Инженерами постоянно усовершенствуется конструкция и дорабатываются алгоритмы управления настройками.

Кулер крепится четырьмя подпружиненными винтами в области графического процессора. К печатной плате подведены три провода – две зоны подсветки и вентиляторы с единым коннектором. В качестве термоинтерфейса используется серая термопаста, которая на момент тестирования была очень жидкой и без вкраплений. Стоит учитывать тот факт, что перед нами была новая модель, не побывавшая ранее в других изданиях.

Охладитель представлен односекционным радиатором, набранным множеством алюминиевых ребер с никелированным покрытием. Их пронизывают пять тепловых трубок, четыре из которых диаметром 6 мм, и одна – 10 мм. Для повышения эффективности все соединения тщательно пропаяны.

Под кожухом отличительны три секции подсветки и идущим от них проводами с питанием. Сама по себе подсветка носит декоративную роль, однако, в современном игровом обществе это становится важным атрибутом. Можно его использовать и в полезных целях, если привязать оттенки RGB Led к температуре графического процессора.

Два 100-мм вентилятора производства Power Logic и маркировкой PLD10010B12HH отвечают за активное охлаждение. Они выпущены в мае 2016 года и работаю в диапазоне 0-2500 об/мин.

Зона VRM охлаждается отдельным низкопрофильным радиатором, закрывающим все свободное пространство печатной платы. Модель оснащена и ребром жёсткости, которое к тому же накрывает все восемь микросхем видеопамяти.

Далее мы переходим к осмотру печатной платы

Печатная плата, тестирование, Заключение

Печатная плата

Модель MSI GeForce GTX 1070 Gaming X имеет печатную плату собственного дизайна, разработанную инженерами MSI. Длина PCB составляет 279 мм и сопоставим с размерами всей видеокарты. Компоновка основных элементов классическая: в центре расположен чип GPU, вокруг него восемь микросхем памяти, в передней части – подсистема питания VRM.

Обратная сторона печатной платы пустует и почти ничем не примечательна. Два одиноких коннектора SLI позволяют объединять в единый тандем до четырех видеокарт.

Новый техпроцесс 16-нм FinFET позволил создать графический процессор GP104-200-A1 с 1920 ядрами CUDA, 64 ROPs и 120 TMUs. Неделя – 18, год – 2016.

Усиленная подсистема питания отличается от референса и построена по схеме «8+2», где восемь фаз отведены для графического процессора и две – для памяти, что больше, чем на "референса" с его шестью фазами против десяти у модели MSI.

Восемь микросхем памяти стандарта GDDR5 производства Samsung и маркировкой K4G80325FB суммарно образуют 8 Гбайт памяти с шиной 256 бит. Данные чипы работают со скоростью 2020 МГц.

Тестирование

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-4770K;
• Система охлаждения: Thermalright Archon;
• Материнская плата: MSI Z97 Gaming 5;
• Оперативная память: Kingston HyperX Genesis 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend 370S 256 Гбайт;
• Блок питания: Chieftec APS-1000C 1000W.

Видеокарта MSI GeForce GTX 1070 Gaming X обладает заводским разгоном, что поднимает ее производительность в сравнении с одноклассниками. Частота ядра повышена с 1506 МГц до 1607 МГц, а видеопамяти – с 2002 МГц до 2027 МГц. В процентном соотношении это составляет 7% и 1% соответственно. В играх и бенчмарках частота GPU динамически достигает 2012 МГц при напряжении 1.050 В, что автоматически делает новинку способной самой покорить рубеж в 2 ГГц!

 В режиме простоя вентиляторы выключаются, а температура держится на уровне 40-42*С.

Пора посмотреть на температурные характеристики и скорость кулера. 10-минутный тест продемонстрировал, что температура графического процессора едва достигла 68*С при 1110 об/мин, что является отличным результатом!

Несмотря на заводской разгон, посмотрим до сколько нам удастся повысить частоты в ручном режиме. После нескольких попыток MSI GeForce GTX 1070 Gaming X успешно смогла функционировать при 1687 МГц и 2327 МГц для частоты ядра и памяти соответственно. Разгон составил 5% и 15% для GPU и Memory. (Если вам требуются подсказки по утилитам для оверклокинга или другому специализированному ПО, задать их можно у нас в форуме или на cyberforum.ru)

В нагрузке температура графического процессора теперь составляет 71*С при скорости вращения вентиляторов 1260 об/мин. Система охлаждения продолжает очень успешно работать в автоматическом режиме.

Для наглядного отражения прироста от разгона мы использовали синтетические тесты и популярные компьютерные игры.

Посмотрим на шумовые показания во всем диапазоне работы кулера. Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~ 30см, минимальной границей измерения шума является 26дБА, уровень шума в помещение равняется 28дБА, данные ниже 32дБА можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБА.

Назвать видеокарту MSI GeForce GTX 1070 Gaming X шумной практически невозможно. В автоматическом режиме вентиляторы едва раскручиваются до 1300 об/мин, что соответствует 54% или 36,7дБА. При подобных результатах новинка едва слышно даже при снятой крышки корпуса и близком расположении к ПК, а в закрытом – незаметной на фоне остальных комплектующих.

Заключение

Глядя на все вышеописанное, создается твердое убеждение в правильности выбора пути разработчиками по созданию MSI GeForce GTX 1070 Gaming X. Благодаря системе охлаждения, температуры графического ядра находятся в очень комфортных значения, при этом шум издаваемый картой не позволяет выделить ее на фоне типичного системного блока. Заводской разгон и приятные бонусы в виде фирменного ПО и зон подсветки только украшают видеокарту. Объединив все выше сказанное, высокий уровень производительности,  которого с лихвой достаточно для игр в разрешении не только FullHD, но 2К, модель MSI GeForce GTX 1070 Gaming X выглядит интересным выбором.

Камнем преткновения мжет послужить стоимость новинки, которая в российсокй рознице начинается от 33000 рублей, что согласитесь достаточно ощутимо, однако, не будем забывать, что модели в эталонном исполнении обладают ценником от 29500 рублей. За эту разницу мы получаем куда более интересную и качественную видеокарту, способную на большее.

В один период времени у нас на тестах побывала видеокарта ASUS ROG Poseidon GTX 980 Ti. Она поучаствовала в эксперименте по расширению контура готовой системы водяного охлаждения и даже отстаивала свое решение на фоне обычных AIO-водянок. Конечно, с появлением десятой серии GTX актуальность предыдущих флагманов немного теряется. Но сегодня я хочу рассказать не о всем известной производительности GTX 980 Ti как таковой, а привнести немного рассуждений о вариации ASUS Poseidon. В новой линейке скорее всего появится аналогичный вариант, будем к нему готовы ;).

Комплект поставки

По стандарту, визуальный осмотр мы все же произведем. Карта поставляется в обычной упаковке с красочным оформлением. Как-то и полагается представителям игровой линейке ROG в оформлении присутствует множество красного. В комплекте не нашлось явных изысков. Есть диск с драйвером и утилитами, небольшая инструкция и переходник для подачи питания.

Внешний осмотр

Визуально ASUS ROG Poseidon GTX 980 Ti может похвастаться цветовой гаммой в стиле ROG, красный и черный в наличии. По габаритам карта не кажется монструозной и по ширине вписывается в два слота расширения, длинна и ширина составляют 287x137 миллиметров. Обратная сторона печатной платы накрыта металлическим бекплейтом.

Можно отметить, что габариты в высоту формируются именно тепловой трубкой, которая выходит за пределы кожуха, как и посадочные места для фитингов.

Из частных элементов Poseidon GTX 980 Ti можно отметить точки для замера напряжений, наличие двух 8-pin коннекторов для подачи дополнительного питания, а также более стандартный блок разъемов для SLI-мостиков.

Для подключения мониторов предусмотрен весьма классический набор разъемов: по одному DVI-I и HDMI 2.0, трио DisplayPort.

По умолчанию посадочные места для фитингов прикрыть пластиковыми заглушками. На некоторых форумах проскакивала информация, что их снятие снижает температуру в воздушном режиме. Попробовал… за несколько подходов разница не обнаружилась.

Гибридная система охлаждения

Система охлаждения носит кодовое название ASUS DirectCU H2O. Металлический бекплейт крепится к плате с помощью набора болтов. Именно с их демонтажа начинается разбор карты. Как оказалось, бекплейт участвует в охлаждении элементов системы питания - это хорошо.

Основной радиатор, по мимо подпружиненных болтов фиксируется парой болтов в области планки видеовыходы.

С первого взгляда охлаждающей блок не отличается от прокачанных воздушных аналогов. Здесь тоже есть основополагающая пластина, с помощью которой охлаждается система питания и микросхемы видеопамяти. Тут же и массивная испарительная камера для снятия тепла с графического ядра. В строении заложено три тепловых трубки. Однако, видимые фитинги намекают что все не так просто.

Примечательно, что с подошвой кулера контактируют не только сборки системы питания, но и управляющие микросхемы. Контакт элементов равномерный и достаточный.

Внутренний диаметр канала составляет не более 8 миллиметров, что для полноправных водянок будет однозначно наименьшим местом в контуре. Но если говорить о более простых, «предзаправленных» системах, то в самый раз. Резьба для установки фитингов выполнена классически на G1/4.

Фитинги накручиваются привычном способом. В нашем случае я выбрал пару прямых EK-CSQ Fitting 13/10mm. Однако, для использования в корпусе скорее всего потребуются угловые переходники, иначе шланги могут упереться в боковую стенку

Печатная плата ASUS ROG Poseidon GTX 980 Ti конечно же выполнена в собственном дизайне и может похвастаться восьмифазной системой для питания графического ядра. За ее управление отвечает контроллера Digi+ VRM ASP1500.

ТЕСТИРУЕМ

Для тестов мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K;
• Видеокарта: ASUS ROG Poseidon GTX 980 Ti;
• Система охлаждения конкурент: Noctua NH-D15S;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4700МГц при напряжении 1.456В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Для проведения тестирования ASUS ROG Poseidon GTX 980 Ti я выбрал несколько режимов. Среди них стандартный воздушный, вариант с включением в контур полноценной EKWB EK-KIT X240, а так же результат с использованием отдельной AIO-системы Arctic Accelero Hybrid III-140.

Если эталонная карта работала на стоковых частотах, то для ASUS ROG Poseidon GTX 980 Ti частота была повышена до 1492 Мгц. Для прогрева использовалась утилита FurMark с продолжительностью нагрузки 20 минут. Почти для всех режимов рабочая температура графического ядра устанавливалась после 7-10 минут прогрева. Полученные результаты отражены на диаграмме.

Резюмируем

На момент публикации материала в столичной рознице за ASUS ROG Poseidon GTX 980 Ti просили порядка 40000 рублей. В заданной ценовой планке можно найти достаточно много вариантов с «прокачанным» воздушным охлаждением. На эти вариации стоит обратить внимание если вы не рассматриваете режим использования водяного охлаждения. Так в полностью воздушном режиме система охлаждения ASUS DirectCU H2O не демонстрирует грандиозных результатов.

Но обстановка изменяется с включением карты в контур водяного охлаждения. Здесь стоит отметить, что контур полноценной СВО позволяет скинуть приблизительно 25°C с максимальной температуры графического ядра. Так же гибридная система позволяет снизить уровень шума и 16°C температуры при ее включении в контур готовой системы водяного охлаждения. Данные результаты сопоставимы с использованием отдельный AIO-решений для графических карт.

Конечно, решения с полноценными Full-Cover ватерблоками выглядят немного интереснее, но требуют обязательного наличия полноценного контура водяного охлаждения. Если сказать коротко, то вариации графических адаптеров с системой охлаждения Poseidon с легкостью позволяют улучшить температурный режим при наличии почти любого контура водяного охлаждения в рамках системы.

Вводное слово, Внешний осмотр, Что под кожухом

Какие бы планки по производительности не штурмовали флагманы новых серий графических адаптеров, сколько бы инфоповодов они не создавали, большинство пользователей всегда ожидает представителей среднего ценового диапазона. Именно в этот диапазон компания NVIDIA выпускает новичка. Сегодня мы познакомимся с исполнением и строением NVIDIA GeForce GTX 1060 в эталонной вариации Founders Edition.

Вводный раздел

Для начала пройдемся по паре презентационных слайдов. Тут все достаточно знакомо, так-как GeForce GTX 1060 является представителем десятой серии NVIDIA, то она попросту «подхватывает» технологии, которые уже были представлены в момент анонса GeForce GTX 1070 и GeForce GTX 1080. Безусловно GeForce GTX 1060 базируется на архитектуре Pascal. Напомню в отличии от предшественников на Maxwell, осуществлен переход на 16-нанометровый техпроцесс, а в строении начато применение FinFET транзисторов. Так же можно отметить поддержку технологии Simultaneous Multi-Projection, которая обеспечивает оптимизации для шлемов виртуальной реальности и систем с мульти экранными сборками.

Из программных новинок стоит отметить комплекс Ansel, который позволяет снимать скриншоты, а если быть точнее игровые фотографии в режиме свободной 360’градусной камеры с огромным исходным разрешением. Технология применима не для всех существующих игр, и должна быть добавлена разработчиком. Я успел опробовать ее в игре Mirror`s Edge Catalyst. Признать честно, интересно! Теперь обзавестись уникальным постером на всю комнату станет попроще. Подмечу, что технология так же доступна на картах прошлых поколений, полный список есть на страничке, посвящённой Ansel.

NVIDIA GeForce GTX 1060 получила графический ядро с маркировкой GP106. Суммарно в нем расположились 10 сборок SMs, что в итоге дает 1280 потоковых процессоров CUDA, 80 текстурных блоков и 48 растровых модуля. Частотная формула GTX 1060 находится на отметке в 1506 Мгц, а в режиме Boost до 1708 Мгц. В части видео памяти распаяно 6 Гбайт с рабочей шиной на 192-бит. Заявленный тепловой пакет находится на отметке в 120 Вт.

По традиции сразу прикладываем скриншот утилиты GPU-Z с указанием номинальных частот. Утилита отработала корректно и успешно распознала новинку.

На этом мы переходим к осмотру карты.

Внешний осмотр

Визуально NVIDIA GeForce GTX 1060 Founders Edition использует уже знакомый, по первым картам десятой серии, стиль оформления. Металлический кожух системы охлаждения так же исполнен двумя цветами: черным и серебристым. Только в этот раз прошел небольшой реверс, область вокруг турбины стала под металл, а черный спустился на бока карты. В строении кожуха, особенно в районе турбины, заложено множество переходов и выступов, которые в целом напомнили мне черты корабля…

И раз уж мы затронули корабельную тематику, старших GTX 1070 и GTX 1080 я назову массивными авианосцами, а GTX 1060 будет небольшим и прытким штурмовиком. Если говорить в миллиметрах, то в ширину вариация не выходит за пределы двух слотов расширения, а вот длинна с учетом системы охлаждения составляет 252 миллиметра, что уже не вписывается в компактный форм-фактор Mini-ITX.

Говоря о длине карты, я совершенно не зря упомянул систему охлаждения. Дело в том, что турбина превышает размеры печатной платы примерно на 75 миллиметров. В реализации этого подхода можно отметить два момента. Первый, кожух системы охлаждения находится на уровне печатной платы, то есть беря карту в руки она ощущается единым бруском. Второй пункт, несмотря на «короткую печатную плату» инженеры перенесли 6-pin разъем питания в угол системы охлаждения. Полагаю, эстеты будут довольны :).

На боковой грани системы охлаждения находится уже знакомая надпись GEFORCE GTX. Она выполнена насыщенным зеленым цветом и обладает равномерной подсветкой, которая знакома пользователям уже по многим сериям последних лет. Как по мне, именно из-за нее у фанатов производителя может появиться желание приобрести карту в исполнении Founders Edition.

Для подключения дисплеев используется следующий набор портов: три DisplayPort, один HDMI и один DVI-D. Как видим, набор идентичен старшим картам и с помощью переходников старенький монитор на VGA уже не подключить, но оно и к лучшему, на дворе середина 2016’го как ни как.

Тыльная сторона системы охлаждения располагает областью для подачи воздуха. Радиатор начинается именно от сюда. Забегая вперед, скажу, что с этим радиатором есть один пунктик, о котором мы узнаем, разобрав карту.

ЧТО ПОД кожухом?

Разборка NVIDIA GeForce GTX 1060 Founders Edition процесс не сложный, но и не тривиальный. Есть четыре болта в районе планки видеовыходов, далее дюжина для фиксации базы системы охлаждения. Четверка подпружиненных болтов используется для фиксации основного радиатора на графическом ядре. Подмечаем, что бекплейт, для перекрытия тыльной стороны печатной платы, не обнаруживается.

Ранее ко мне не попадали карты с перенесенным коннектором питания, да и не припомню я таких в принципе. Поэтому после откручивания системы охлаждения ситуация была не совсем привычной: кабеля питания припаяны к печатной плате и уходят к разъему через кожух. Среди привычных моментов есть коннекторы для подключения турбины и блока подсветки. В таком состоянии можно заменить термоинтерфейс графического ядра.

Если приложить еще немного усилий и открутить порядка четырех болтов с шестигранной головкой, то можно взглянуть на строение системы охлаждения. В итоге она состоит из кожуха, металлического основания с турбиной, рассеивающего блока и небольшого радиатора «задника».

За отвод тепла отвечает радиатор с добротным медным сердечником.

В радиаторе 37 ребер, для сохранения направленного потока используются пара уплотнителей.

Радиатор тыльной стороны крепится к направляющей раме двумя болтами. В их контакте не используется какой-либо термоинтерфейс, в работе он не особо прогревается. Оно и верно, на эту часть возложена больше защитная и визуальная функции.

Для охлаждения чипов видеопамяти и основных микросхем есть термопрокладки. Прижим к микросхемам добротный, контакт есть по всей площади.

Как видим, охлаждение GeForce GTX 1060 версии Founders Edition сделано добротно и визуально опрятно. Посмотрим, как система проявит в себя в деле.

Печатная плата

Печатная плата GeForce GTX 1060 Founders Edition компактная и отлично вписывается в формат Mini-ITX. Похоже, система охлаждения была специально сделано добротной, для демонстрации возможностей графического ядра. Как видим, основной набор элементов расположился именно на лицевой стороне PCB, здесь все чипы видеопамяти и основные элементы системы питания. Да, переходник питания выглядит не привычно.

Маркировка графического кристалла GP106-400-A1. Кристалл выпушен на 20 недели текущего года и не имеет защитной рамки. Размер самого кристалла не большой и составляет 200 мм².

Для набора заявленного объема видеопамяти в 6Гб используется шесть микросхем с маркировкой K4G80325FB, это знакомые нам чипы GDDR5 от компании Samsung.

Система питания графического ядра трехфазная, видеопамяти однофазная. Примечательно, но для всех фаз на печатной плате есть посадочные места под дополнительные элементы, по умолчанию распаяно по одной сборке E6930 GA6F12 на каждую фазу.

На этом мы заканчиваем визуальные осмотры и переходим к тестированию.

Температурный режим, Разгон, Результаты игровых тестов, Выводы

ТЕСТИРУЕМ

Для тестов мы использовали тестовый стенд со следующей конфигурацией.

• Процессор: Intel Core i5 6600K;
• Система охлаждения: Noctua NH-D15S
• Материнская плата: Asus Maximus VIII Formula;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.



В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4600МГц при напряжении 1.456В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены.

Как и всегда, мы начали тестирование с изучения температурных показателей. При исходных настройках частот и автоматическом режиме вентилятора, в игровых приложениях максимальная температура графического достигла 75°C. При этом обороты кулера находились на отметках в районе 63% от максимальны, а частота в Boost-режиме достигала 1822 МГц. В режиме простоя турбина карты не останавливалась.

Если в ручном режиме зафиксировать обороты кулера на отметке в 85%, то рабочая температура снижается до 66°C, а частота повышается до 1847 МГц. Интересно, что на таких оборотах турбины, даже без наушников видеокарта не «доставляет» своим присутствием. Получается, что «буст» частота находится значительно выше заявленных 1708 МГц (тесты проходили летнем режиме с температурой окружающего воздуха 28°C).

О шуме подробнее. Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

Нужно признать, что в автоматическом режиме вариация GeForce GTX 1060 Founders Edition хорошо балансирует между издаваемым шумом и рабочей частотой. Я был приятно удивлен, когда после запуска игровых тестов не сразу услышал карту на открытом тестовом стенде.

После тестирования в штатных режимах, мы решили разогнать подопытную. Для этого использовалась утилита EVGA Precision XOC последней доступной версии, значения параметров POWER TARGET и TEMP TARGET были установлены в максимальные положения, иные модификации не использовались. В результате, частота графического ядра смогла преодолеть планку в 1599 МГц, а оперативная память остановилась на 2187 МГц – это в номинальных частотах. Как мы понимаем, для Boost-режима все зависело от режима работы системы охлаждения.

Так в автоматическом режиме, кулер раскрутился до уже знакомых 64%, рабочая температура зафиксировалась на отметке в 76°C (на десять градусов больше номинала), а частота превысила порог в 2ГГц и составила до 2025 МГц.

При установке турбины на 100% частота прошла отметку в 2062 МГц. У чипа есть явный запас по способностям разгона, добавить более мощную систему охлаждения и поиграться с напряжениями…

Для наглядного отражения прироста от разгона мы использовали синтетические тесты. Для сравнения в противники был выбран не так давно анонсированный AMD Radeon RX 480 в референсном исполнении. Для тестирования в играх было установлено рабочее разрешение в 1920x1080, все настройки, доступные в опциях игры или бенчмарка были выставлены на максимум. Полноэкранное сглаживание также устанавливалось в максимально доступный режим. На графиках отражены средние и минимальные (где доступно) показатели FPS встроенных игровых бенчмарков.

РЕЗЮМИРУЕМ

Итак, какие выводы можно сделать по результатам знакомства с Nvidia GeForce GTX 1060 в исполнении Founders Edition? Безусловно, переход на новый технологический процесс в 16-нм позволил улучшить эксплуатационные характеристики. Так при небольших манипуляциях с разгоном, частота графического ядра может преодолеть порог в 2 Ггц. При этом на номинальных частотах, сохранив тепловой пакет, карте удалось приблизиться к первым флагманам предыдущих поколений.

К слову о разгонах и повышении тактовых частот, система охлаждения в вариации Founders Edition продемонстрировала хорошие показатели. В состоянии «из коробки» GeForce GTX 1060 остается тихой, даже для открытого тестового стенда, и при этом умудряется работать на частотах выше заявленных. Жаль нет полной остановки кулера в 2D режиме, для любителей абсолютной тишины, так сказать. Ну и внешний вид Founders Edition должен порадовать фанатов производителя.

По умолчанию, вариация Founders Edition будет доступна только в некоторых регионах, на онлайн площадках производителя, по цене в 299$, в то время как рекомендованный ценник на вариации партнеров начинается от 249$. Если говорить об отечественной рознице, то вариации партнеров должны стартовать 18990 рублей. Какие цифры мы увидеть на самом деле, покажет небольшой промежуток времени.

Тот же Radeon RX 480 в столичной рознице сейчас можно найти примерно за 19500 рублей, а он уступает по производительности героине сегодняшнего обзора, причем в некоторых тестах разрыв сводится к минимуму, в других наоборот кажется очень приличным. Здесь хочется подметить, что Radeon RX 480 в референсном исполнении не очень хорошо поддерживает рабочие частоты и порой снижает их, в то время как GeForce GTX 1060 наоборот работает на частотах выше заявленных. Я думаю, будет интересно сравнить эти вариации в «прокачанном» исполнении от партнеров, но это тема для отдельного материала.

Совсем недавно был анонсирован новый флагман компании NVIDIA, GeForce GTX 1080. А буквально на днях прошел официальный старт его продаж. В этот же день сообществу были представлены варианты GTX 1080 отличающиеся от референсной карты. С первого взгляда довольно сложно сказать, какие именно карты будут отличаться по устройству печатной платы, но по системе охлаждения все стало понятно сразу – каждый сделал свой вариант.

В целом для эффективного охлаждения видеокарты без лишних вопросов энтузиасты могут использовать два принципиальных подхода: перевести карту на полноценный Full-cover ватерблок или использовать стоковое воздушное охлаждение от производителей графических адаптеров.

Однако рынок знает еще несколько вариантов, а точнее подходов к охлаждению графических адаптеров, все они на текущий момент не очень-то и распространены. Использовать кастомное воздушное охлаждение, например, Arctic Cooling Accelero S3 или Arctic Accelero Xtreme IV. Или пойти по пути максимального сопротивления и вовсе установить AIO-водянку на видеокарту.

Последних на рынке не так уж и много, ну в отличии от широкого выбора решений для центральных процессоров. Ранее мы знакомились с Arctic Accelero Hybrid II - 120, но сегодня к нам попала новинка компании в лице Accelero Hybrid III-140. Предлагаю изучить ее возможности, а также сравнить по эффективности с совсем экзотическим вариантом в лице гибридной системы охлаждения от самого производителя.

Комплект поставки

В лучших традициях ARCTIC, Accelero Hybrid III-140 приехала к нам в компактной упаковке со строгим исполнением и хорошим перечислением характеристик.

Внутри коробки все уложено в отдельные пакетики или боксы. По мимо модуля водянки в комплект вошли: набор для крепления, инструкция, тюбик фирменной термопасты MX-4, радиатор-бекплейт, вентилятор для охлаждения области VRM.

Любые манипуляции с заменой охлаждения на видеокарте уже долгое время сводятся к решению одного вопроса. Как охладить элементы системы питания? В третьей версии Accelero Hybrid, Arctic решили данный вопрос очень интересно: выпустили радиаторы своего производства для основных вариаций видеокарт, а также предложили универсальный набор для «проклейки» любой карты. Список доступных вариантов представлен на скриншоте ниже.

Совместно с Accelero Hybrid III-140 к нам прибыл полный набор доступных радиаторов.

По сути радиаторы представляют собой небольшой алюминиевый блок с хорошим основанием и термопрокладкой. Площадь рассеивающих ребер однозначно обойдет все стоковые вариации радиаторов на системе питания. Болты для крепления радиатора входят в его комплект.

Внешний осмотр

Accelero Hybrid III-140 почти не отличается от других систем охлаждения типа AIO. Из отличительных пунктов есть только выход шлангов из блок-помпы, все остальное реализовано в лучших традициях решений на базе Asetek.

Размеры радиатора составляют 140x170x28 миллиметров - вариация нацелена на установку 140 мм вентилятора. Радиатор алюминиевый.

В его строении заложено пятнадцать плоских каналов, при этом толщина рабочего тела гофроленты составляет небольшие 15 мм. Отметим, производитель так же предлагает вариацию Hybrid III-120, с радиатором под 120 мм. Ее можно использовать если в вашем корпусе нет посадочного места под стосороковку.

Шланги прорезиненные, внешний диаметр 11 мм. Они очень легко изменяют форму и не переламываются. К радиатору крепятся парой опрессованных фитингов, такая конструкция не предполагает изменения в контуре.

Длина шлангов составляет не малые 420 мм, что больше обычных процессорных решений. Запаса должно хватить на установку радиатора даже в просторном корпусе.

Блок помпа компактная: высота 28 мм, а длина ребра крепежной пластины 70 мм. В её строении заложено несколько особенностей. Первой является боковое расположение шлангов. Как и на фитингах радиатора, шланги строго зафиксированы и не могут менять своего положения.

Крышка блок-помпы легко снимается. Под ней находится привычный с виду механизм помпы для Asetek решений.

Второй отличительной особенностью можно назвать крепежную пластину. Она очень хорошо прикручена к основанию и не предполагает изменения конструкции. Обработка основания находится на среднем уровне - можно увидеть следы небольшой фрезы.

Размеры бекплейт-радиатора составляют 80х80х15 мм. В его строении заложены невысокие рассеивающие ребра, отверстия для крепежных болтов. Область основания прикрыта защитной плёнкой. В центральной области и по краям есть добротные термопрокладки, предназначенные для охлаждения печатной платы видеокарты.

Комплектный вентилятор производства самих Arctic, носит маркировку F14 PWM. В его строении можно отметить семь белых лопастей, наличие виброизоляционных вставок, а также наличие PWM-управления.

Процесс установки

Для тестов и сравнения мы будем использовать видеокарту ASUS ROG Poseidon GTX 980 Ti. Возможности системы охлаждения этой карты, заложенные производителем, позволяют значительно улучшить температурные показатели. Тем более интереснее будет сравнить гибридную СО с сторонним AIO-решением.

Конечно же, Poseidon GTX 980 Ti обладает не референсным дизайном печатной платы, что в свою очередь не позволяет с наскоку установить радиатор для системы питания от Arctic. Кстати, сам производитель явно подчеркивает, что радиаторы направленны именно на реф.дизайн плат.

Но ради прямого сравнения с гибридной системой охлаждения я решил немного поработать напильником и довольно быстро адаптировал радиатор для этого Poseidon’a.

Установка радиатора была произведена «гибридным способом» болта и нейлоновой стяжки. Безусловно можно было сделать систему надежнее, но в условиях необходимости всего нескольких часов тестирования, моя лень взяла вверх…

Установка блок-помпы на карту процесс не самый обычный. Здесь главное сразу приметить направление шлангов, я выбрал «хвост» платы. Далее аккуратно снять все изоляционные ленты с термопрокладок и примерить верхний радиатор.

Далее с помощью комплектных болтов и пружин начинается протяжка. Как и всегда, ее нужно делать не спеша, желательно протягивать по принципу «крест на крест». На фото ниже положение, после которого печатная плата начинала немного деформироваться.

После установки пользователю доступны следующие разъемы: Molex –для подключения блок-помпы, 3-pin разъем с переходником на 4-pin для подключения вентилятора VRM с последующим подключением основного вентилятора на радиаторе.

В итоге Accelero Hybrid III-140 установленный на Poseidon GTX 980 Ti выглядит следующим образом. Габариты вентилятора VRM находятся на границе двух слотов, а все провода немного вьются вокруг карты. Микросхемы видеопамяти остаются без радиаторов и должны охлаждаться за счет радиатора-бекплейта.

С обратной стороны толщина карты увеличивается примерно на 18 мм. Данный фактор необходимо учитывать, в первый слот с большим воздушным кулером видеокарта может не поместиться.

Переходим к тестам!

Тестирование

Мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K;
• Система охлаждения: EKWB EK-KIT X240;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

Для тестирования мы выбрали следующие режимы:

• Эталонная карта Nvidia GeForce GTX 980 Ti – стоковые частоты;
• Воздушный режим ASUS Poseidon GTX 980 Ti;
• Гибридный режим ASUS Poseidon GTX 980 Ti в контуре EKWB EK-KIT X240;
• ASUS Poseidon GTX 980 Ti с Accelero Hybrid III-140.

Если эталонная карта работала на стоковых частотах, то для ASUS ROG Poseidon GTX 980 Ti частота была повышена до 1492 Мгц. Для прогрева использовалась утилита FurMark с продолжительностью нагрузки 20 минут. Почти для всех режимов рабочая температура графического ядра устанавливалась после 7-10 минут прогрева. Полученные результаты отражены на диаграмме.

Анализ результатов можно начать со следующей мысли: любой метод охлаждения, в котором используется водяная составляющая, позволяет существенно снизить рабочие температуры графического ядра. Гибридная вариация ASUS Poseidon GTX 980 Ti продемонстрировала очень интересные результаты. Но для их получения нам понадобилось использовать не самый дешевый комплект водяного охлаждения, плюс нужно заложить стоимость самой Poseidon GTX 980 Ti, а она примерно на 5000-8000 рублей больше чем вариация с GTX 980 Ti с хорошим воздухом.

Arctic Accelero Hybrid III-140 зарекомендовала себя отлично и в режиме максимальных оборотов вентилятора обошла гибридный вариант, но при их снижении немного уступила. С такими результатами можно признать жизнеспособность варианта AIO-системы для видеокарты. При полной нагрузке радиатор-бекплейт нагревался, его температура составила 41°C. Как видим его наличие не оказалось лишним, но я бы хотел видеть вариант установки и без него. Температура печатной платы в области VRM составила 43°C, здесь есть явный запас прочности. Конечно, такое решение не всегда визуально можно оценить на пять балов, но если главное это частоты и шумовые характеристики...

Резюмируем

В итогах вспоминаем о стоимости Arctic Accelero Hybrid III-140, которая на момент публикации материала находилась в районе 9000 рублей. Актуальные цены можно узнать на маркете. За эти деньги мы получаем «полноценный контур водянки» с возможностью установки почти на любую карту, с условием решения вопроса охлаждения VRM. Надеюсь производитель продолжить поддержку и выпуск радиаторов для новых вариаций видеокарт. Температурные и шумовые показатели хорошие и превосходят прокачанные воздушные системы. В общем, если вы не планируете переходить на полноценную воду, то к Accelero Hybrid III-140 можно смело присмотреться.

Внешний вид, Система охлаждения, Печатная плата

Скоро наступит лето и у кого-то придут каникулы, а у кого-то долгожданный отпуск и, в общем, бездельников в эти три месяца станет больше. Но это не самое важное и не самое приятное, ведь летом приходит тепло, день станет длиннее, а ночи станут короче… «дальше продолжать не буду, пусть завершит ваша фантазия». Но каждый решает сам как пройдут эти три месяца, кто-то проведёт их наслаждаясь теплом, солнцем и летними ночами, а кто-то, прячась от невыносимой летней жары, посвятит свое время прохождению игр, которые как раз отложил до прихода каникул или отпуска, хотя лучше совместить оба направления.

Мы будем отдыхать, но индустрия не будет, ни для кого не секрет, что летом должны появиться новые видеокарты Nvidia GTX 1080/1070, появление которых многие ждут. Ведь придёт новый уровень производительности, а карты предыдущего поколения станут дешевле, что тоже на руку, особенно в нашей стране. И пока все затаились в ожидании, я думаю, было бы не плохо рассмотреть те видеокарты что есть, или хотя бы одну из них, но зато какую. Ведь скоро карты поколения MAXWELL станут дешевле, а значит, в какой-то мере актуальность их обзоров ещё есть. А раз так, то познакомимся мы сегодня с флагманской версией GTX 970 от EVGA, встречайте обзор и тестирование GeForce GTX 970 FTW+ (04G-P4-3978-KR).

Упаковка и комплектация

Видеокарта EVGA GeForce GTX 970 FTW + (04G-P4-3978-KR) находится в коробке с привычным для NVidia черно-зелёным оформлением. Плюс присутствует информативная вставка с описанием прелестей системы охлаждения ACX2.0.

Упаковка довольно информативна, можно найти данные о требованиях к БП. Мощность его должна быть не менее 500 Вт. На одном из торцов EVGA пишет о том, что она самая лучшая, а на другом присутствует вкладыш с данными о вентиляторе. Под вкладышем нет ничего примечательного. С обратной стороны коробки расписаны все преимущества архитектуры MAXWELL и GTX 970 в честности. Ещё есть небольшое окно, через которое можно увидеть наклейку с данными видеокарты.

Открыв коробку можно увидеть обращение к пользователю.

Комплект поставки EVGA GeForce GTX 970 FTW заставляет вспомнить о тех временах, когда производители не были такими жадными и комплектовали свои продукты различными хохоряшками. Комплект очень радует, он включает в себя:

• Видеокарту EVGA GeForce GTX 970 FTW в пластиковом блистере;
• Инструкцию;
• Фирменные наклейки;
• Металлический шильдик;
• Фирменный плакат;
• Пакет с переходником питания PCIe 2 Шт;
• Пакет с переходником DVI-VGA;
• Диск с драйверами;
• И несколько брошюр с информацией.

Кожух и бекпленйт находятся под защитными плёнками, разъём PCIe16x и коннекторы SLI закрыты резиновыми заглушками, а видеовыходы пластиковыми заглушками.

Внешний вид

Наш тестовый полигон недавно посетили карты EVGA GTX 950 SSC и EVGA GTX 950 FTW, и хочу отметить, что они очень похожи на звезду сегодняшнего обзора EVGA GTX 970 FTW+ (04G-P4-3978-KR). Американский бренд, несмотря на очень большой ассортимент всё держит в порядке. Большинство видеокарт собственно производства делаются на одной печатной плате, причем не так важно, что за чипсет GTX 950, GTX 960 или GTX 970. На всех своих картах EVGA использует свою фирменную систему охлаждения ACX2.0 между собой различающуюся надписями на кожухе.

Но вернёмся к главному герою и поговорим о GPU Maxwell GM204. Чип GM204 можно встреть под СО двух видеокарт это GTX980 и GTX970. Старшая и младшая ревизия чипа между собой имеют следующие различия: количество ядер CUDA уменьшено с 2048 до 1664 штук и блоки так же пошли под нож 16 до 13, вместе с этим количество текстурников сократилось с 128 до 104 штук. Обычная практика обрезания кристалла физически. Под нож ещё пошла и частота чипа, значение GPU Boost с 1216 до 1178 МГц. Только частота памяти для обеих ревизий GM204, осталось неизменной, она находится на отметке 1750 (7000) Мгц. Но EVGA GeForce GTX 970 FTW+ (04G-P4-3978-KR) это флагман! И имеет довольно неплохой разгон с завода. Хотя на повышенной скорости работает только GPU, для GTX 970 FTW+ GPU Boost составляют 1367 Мгц, это на 189 Мгц больше по сравнению с референс решениям. А частота памяти, как я и говорил, осталась не тронутой 1750 (7000) Мгц. Наверное, это для возможности заняться самостоятельно оверклокингом. Ведь по своему опыту могу сказать, что память видеокарт на базе GM204 спокойно разгоняется до 7500-7800 Мгц, порой бывает и больше 8000 Мгц, всё зависит от конкретного экземпляра.

Теперь перейдём к габаритам видеокарты, её длина равна 256,5 мм, чего более чем достаточно для того, чтобы подружиться с большинством ATX систем. Высота видеокарты находится на стандартной отметке 111,5 мм, а толщина - два слота расширения PCIe, тут нет ничего необычного. Радиатор видеокарты и её саму полностью закрывает пластиковый кожух, в котором расположились два необычных вентилятора с изогнутыми в обратную сторону лопастями, диаметр каждого составляет 87 мм. Так же на кожухе есть  две вставки, на которых указана модель видеокарты

EVGA своих флагманов, как правило, обязательно комплектует бекплейтом и как раз FTW+ является таковым, самая прокаченная GTX 970. Важно понимать, что в данном случае бекплейт это не только декоративный элемент, который придаёт дополнительное усиление конструкции, в данном случае бекплейт ещё и помогает в охлаждении видеокарты. В нём есть перфорация для отвода тепла, вырезаны крупные буквы EVGA, под которыми находится надпись GeForce GTX 970. С левой стороны есть два разъёма для объединения в SLI нескольких видеокарт, а справа находится переключатель БИОС, о котором подробно далее.

Занимает видеокарта всего два слота. На верхнем боку присутствуют отличительные признаки в виде надписей «EVGA GeForce GTX 970» и «FTW+». Так же ближе к хвосту видеокарты находится пара разъёмов питания 6pin+8pin. А из этого следует, что разработчик заложил уровень TDP видеокарты равный 145 В. Нижний бок тут мало чем может быть нам интересен.

Производитель не стал менять количество выходов вывода изображения, тут всё как у референс GeForce GTX 970 (DVI-I; HDMI х 1; DisplayPort х 3). С поддержкой следующих разрежений, цифровое – до 4096 x 2160; аналоговое – до 2048 x 1536. А между ними в металлической панели присутствуют для более эффективного отвода тепла.

С хвостовой стороны видеокарты нет ничего примечательного.

Ну и напоследок, заканчивая внешний осмотр видеокарты, я расскажу про переключатель BIOS, о котором я упоминал ранее. У него есть два режима Master и Slave. Последний заставляет работать GTX 970 в тихом «полупассивном» режиме системы охлаждения. А вот профиль Master активирует вентиляторы, заставляя их вращаться с минимальной скоростью 500 об/мин, расширяя диапазон Power Limit с 110% до 115%.

Система охлаждения

Как я и говорил, EVGA ставит систему охлаждения ACX2.0 как на старшие, так и на младшие чипы, так как радиатор довольно производительный на младших картах (к примеру, GTX 950) он смотрится особенно эффективно. Интересно, как он справится с картой погорячее.

Радиатор кулера ACX2.0 контактирует только с GPU, PCB и греющиеся элементы обдуваются попутно вентиляторами. Фиксируется кулер всего на 4 винта.

Но система охлаждения EVGA GTX 970 FTW+ не ограничивается только хорошим кулером. Дополнительно в охлаждении видеокарты участвуют две металлические пластины. Одна из них находится на внутренней стороне печатной платы саданись термопрокладками с чипами памяти и подсистемой питания отводит тепло от них. Вторая это бекплейт, который также с помощью термопрокладок отводит тепло от чипов памяти и обратной стороны GPU. Между собой эти пластины скручиваются винтами через печатную плату, создавая подобие брони, которая не только охлаждает, но и укрепляет видеокарту, спасая от перегиба.

В кожухе кулера расположилась пара вентиляторов, диаметр каждого 87 мм, высота 15 мм. Подобных вентиляторов не встретить на других видеокартах, отличает их необычная форма 11 лопастей, они имеют поддержку PWM управления и работают со скоростью 300-4000 об/мин. Модель вентилятора PLA9215B12H базируются они на подшипнике 2х-качения, который, как правило, является единственным достойным выбором для тонких вентиляторов, подобный тип подшипника имеет ресурс около 80000 часов. Вентиляторы очень тихие в этом я убедился ещё в обзоре EVGA GTX 950 SSC и EVGA GTX 950 FTW. Плюс у данной модели видеокарты СО работает так же, в полупассивном режиме, вентиляторы остаются неподвижными пока температура GPU не достигнет 63 градусов.

Радиатор состоит из трех плоских тепловых трубок, медного основания и алюминиевых ребер. Всё это объединено в необычную конструкцию, которая не только выглядит эффективно, но и по факту позволяет GPU оставаться холодным.

Под кожухом скрывается необычный радиатор с ребрами разной формы.

Более подробно система охлаждения рассмотрена в обзоре EVGA GTX 950 SSC и EVGA GTX 950 FTW.

Печатная плата

Как я уже говорил, EVGA использует печатную плату собственно дизайна, которая длиннее той что предлагает использовать NVidia.

В центре печатной платы находится GPU Nvidia GM204-200-A1, выпускающийся ещё по техпроцессу 28 нм. Вокруг него расположены 4 чипа памяти, но всего их 8, ещё 4 находятся с обратной стороны печатной платы. Тут используются чипы компании Elpida с маркировкой W4032BABG-70-Fимеющие базовую частоту 7000 Мгц.

Тут используется восьмифазная подсистема питания видеокарты, выполнена по типу 6+2, GPU/Memory, напомню, что к референс решения используется только 5 фаз, по типу 4+1 GPU/Memory.

Шесть фаз питания графического процессора находятся ближе к видеовыходам. Две фазы питания памяти вынесены на хвостовую часть видеокарты у нижнего края.

Ну и напомню о паре разъёмов питания 6pin+8pin и переключателе БИОС, о которых я уже рассказывал выше.

Разгон, Результаты тестирования, Заключение

Разгон

Меня очень порадовала разница между заявленными и фактическими частотами видеокарты EVGA GeForce GTX 970 FTW+ (04G-P4-3978-KR). Заявленная скорость GPU 1216 МГц, в режиме Boost 1364 МГц, а по факту в режиме Boost я получил 1417,9 МГц. Память работает со скоростью 1753 (7010) МГц, как и у эталонной версии.

С такими высокими номинальными частотами глупо рассчитывать на высокий разгон GPU EVGA GeForce GTX 970 FTW+ скорость чипа удалось поднять до 1319 МГц, в режиме Boost 1470 МГц, по факту частота поднималась до 1520,7МГц, не плохо. С памятью всё было куда более интересным, в плане разгона я получил 1950 (7800) МГц. Напряжение было поднято до 1208 mV.

Тестовый Стенд

• Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, Intel X99, E-ATX;
• Процессор: Intel Core i7-5960X, 8/16 @4.7 ГГц, 1.301 В;
• Система охлаждения процессора: Водяная;
• Оперативная память: Corsair Dominator Platinum CMD16GX4M4A2666C15, DDR4-2666, 4 x 4 Гбайт;
• Видеокарты:
  • EVGA GTX 970 FTW+ 04G-P4-3978-KR;
  • EVGA GTX 950 SSC 02G-P4-2957;
  • EVGA GTX 950 FTW 02G-P4-2958;
  • Palit GTX 660.

• SSD: SSD 512Gb Plextor M5 Pro PX-512M5P;
• Блок питания: be quiet! DARK POWER PRO 11 1200W

Результаты тестирования

Синтетические тесты с базовыми настройками:

Unigine Heaven Benchmark 4.0 и Unigine Valley Benchmark 1.0, профили тестирования EXTREME, разрешение FullHD.

Игровые тесты

Metro Last Light (Бенчмарк) настройки:



• DirectX 11;
• Разрешение –1920х1080 (2560х1600 второй режим)
• Продвинутый PhysX – выключен;
• Улучшенная глубина резкости – выключена;
• Тесселяция – Very High
• Качество – Very High;
• Motion Blur – Normal;
• Полноэкранное сглаживание – SSAA;
• Texture filtering AF – 16x



Middle Earth: Shadow of Mordor (Бенчмарк) настройки:



• DirectX 11;
• Разрешение – 2600х1600
• Качество освещения - высокое.
• Качество моделей - высокое.
• Размытие при движении - камера и объекты.
• Качество теней - ультра высокое.
• Качество фильтрации текстур - ультра высокое.
• Качество текстур - ультра высокое (HD текстуры).
• Качество объемного света - высокое.
• Качество отображения растительности - ультра высокое.
• Глубина резкости - включена.
• Порядко-независимая прозрачность - включена.
• Тесселяция - включена.



Sleeping Dogs (Бенчмарк) настройки:

• Разрешение – 1920 х 1080;
• Уровень сглаживания – экстрим;
• Текстуры высокого разрешения – включены;
• Разрешение теней – высоко;
• Фильтрация теней – высоко;
• Амбиентное затенение – высоко;
• Детализация мира – экстрим.



The Witcher 3: Wild Hunt настроки:



• Разрешение – 1920 х 1080;
• Размытие при движении – включено;
• Размытие – включено;
• Сглаживание – включено;
• Свечение – включено;
• Повышенная четкость – низкая;
• Рассеянное затемнение – SSAO;
• Глубина кадра – выключено;
• Хроматическая аберрация – выключено;
• Виньетирование – включено;
• Световые шахты – выключено;
• Кадров в секунду – без ограничений;
• Nvidia HairWorks – Геральт;
• Число персонажей на экране – высокое;
• Качество теней – высокое;
• Качество рельефа – высокое;
• Качество воды – высокое;
• Количество травы – высокое;
• Качество текстур – высокое;
• Дальность видимости растительности – высокое;
• Качество детализации – высокое.

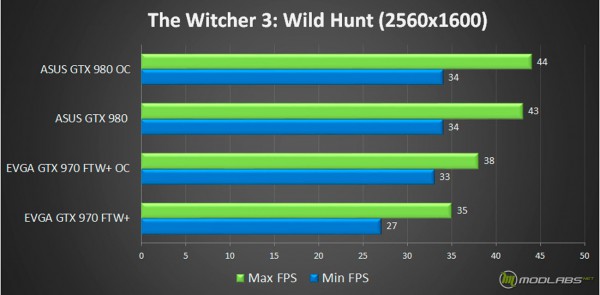

• Разрешение – 2560 х 1600;
• Размытие при движении – включено;
• Размытие – включено;
• Сглаживание – включено;
• Свечение – включено;
• Повышенная четкость – низкая;
• Рассеянное затемнение – SSAO;
• Глубина кадра – выключено;
• Хроматическая аберрация – выключено;
• Виньетирование – включено;
• Световые шахты – выключено;
• Кадров в секунду – без ограничений;
• Nvidia HairWorks – Геральт;
• Число персонажей на экране – высокое;
• Качество теней – высокое;
• Качество рельефа – высокое;
• Качество воды – высокое;
• Количество травы – высокое;
• Качество текстур – высокое;
• Дальность видимости растительности – высокое;
• Качество детализации – высокое



Заключение

Очень приятное знакомство с интересной картой, к которой в полной мере относится выражение «Поставил и забыл». Как ни как, это GTX 970 с самым высоким заводским разгоном. Жаль только, память с завода не разогнана, но у всех GTX 970 так дела обстоят с памятью. К тому же, если не лень, можно немного изучить форумы, разобраться в модификации BIOS, и вследствие, модифицировать его, и будет вам разогнанная память по умолчанию. А вообще, память можно разогнать и без вмешательств в прошивку, специальным ПО через операционную систему, таких, между прочим, множество, на вкус и цвет.

Подведя итог по этой теме, карта быстрая, но это не все приятности, которые у нас тут есть. EVGA GTX 970 FTW+ 04G-P4-3978-KR имеет очень тихую и эффективную систему охлаждения с полупассивным режимом, так что фанаты тишины будут в восторге. Так же стоит отметить комплект поставки, который очень радует, я давно не видел такого трепетного отношения к пользователю. Что в плане цены то EVGA выставили 359$ за GTX 970 FTW+, плюс даёт три года гарантии и две игры. В принципе, при переводе на наши деревянные, вменяемая сумма, но сами знаете, как себя ведут нашим магазины.
