Мы уже рассмотрели одного представителя трёхсотой серии графических решений от AMD. Напомню, героиней предыдущего обзора была R9 380 производства Sapphire. Сегодня, я хочу рассказать о варианте постарше, Sapphire Nitro R9 390 8G D5. Карта тоже относится к новой линейке производителя, Nitro.

Как таковая AMD R9 390 является, позвольте так выразиться, золотым представителем ребрендинга. Все верно, за основу взята хорошо известная Radeon R9 290, однако, от предшественницы новинку отделяют дополнительные 4 Гбайт видеопамяти, слегка увеличенные частоты и, конечно же, небольшие манипуляции в ценовой политике.

Но все ли так не интересно? Если посмотреть взглядом оптимиста, то для пользователей, которые гонятся за максимальной производительностью, есть более прыткие новинки! А для тех, кто решил не до максимума обновить графику после нескольких пропущенных линеек, 390’тая приносит весьма интересные бонусы.

Так, на примере Sapphire NITRO R9 380 4G D5 мы могли убедиться, что аналогичный чип порой не мешает производителям закладывать в карту интересные нововведения в части ее реализации и исполнения, помимо основных дополнений от самой AMD. Давайте посмотрим, применили ли Sapphire в этой карте, что- то новенькое, благо мы перебрали немало карт двухсотой серии…

Sapphire Nitro R9 390 8G D5 поставляется в упаковке очень похожей на вариант 380’той, смотровое окно, название серии, хорошо читаемые характеристики и модель карты. Вопросов нет, идем дальше.

В комплекте поставки обнаруживается диск с драйверами, небольшой набор инструкций и брошюр, изюминкой комплекта становится кабель HDMI, его появление можно записать в пункты визитной карточки Sapphire.

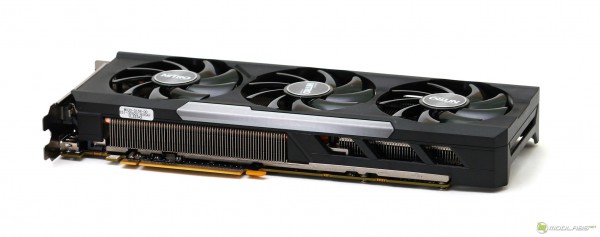

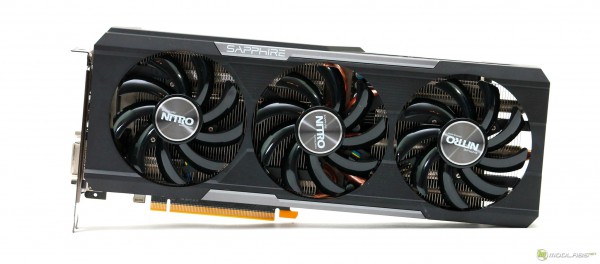

Визуально система охлаждения выполнена в темных тонах, в исполнении кожуха присутствует угловатый дизайн и небольшие вставки под метал. Среднячки вентиляторов тоже стилизованы и хорошо дополняют общую картинку. Хотя о чем это я, в большинстве корпусов этих эти изыски будет сложно заметить, но в целом красиво.

По габаритам карта очень схожа с уже упомянутыми представителями двухсотой серии, здесь 308 миллиметров в длину, в целом стандартно.

Если вспомнить о габаритах высоты и ширины, ранее не когда не обрашал на них внимания, но после сборки системы в паре компактных корпусов мой подход изменился. В ширь плата занимает два слота расширения, а в высоту столь же стандартные 127 миллиметров. Получается при ограниченности корпуса основой критерием является длина платы, но большинство корпусов готовы принять ее на борт, даже некотоыре из компактных :).

Подключение дополнительного питания просхоидт при помощи двух 8-pin разъемов, если вспомнить о референсном дизайне, то один из разъемов выполнен по схеме 6-pin. Здесь же можно отметить наличие клавиши для переключения между двумя версиями BIOS – это порой пригождается при экспериментах.

Набор видеовыходов примечателен наличием трех DisplayPort, так же есть по одному HDMI и DVI. Комплект стандартный, здесь Sapphire как и другие производители не вносила своих корректировок.

Сразу хочется отметить, что система охлаждения фиксируется к плате дюжиной подпружиненых болтиков. Они расположены в районе основных точек охлаждения, поэтому с равномерностью и качеством прижима все должно быть хорошо.

Кстати, система охлаждения носит название Tri-X. Радиатор, по мимо медного основания и расссеивающих ребер, содержит в своём строении пластину, которая при помощи термопрокладок обеспечивает возможность теплосъема с основных точек нагрева. В области сборок системы питания встроен дополнительны мини-радиатор, решение весьма оригинальное.

Предусмотрено пять тепловых трубок для распределения тепла между двумя основными блоками рассеивающих ребер. Три центральных трубки уходят на дополнительный блок, две расходятся по краям основного. Все вполне логично и в целом очень похоже на вариант применяемой системы Toxic, когда то рассмотренном нами варианте Sapphire R9 280X.

За отвод тепла отвечают три одинаковые вертушки производства FirstD. Они изначально закреплены на пластиковом кожухе, который в свою очередь фиксируется на радиаторе.

Печатная плата полностью опирается на эталонный  дизайн R9 290, однако в элементной базе есть некие изменения. Так, в шестифазной системе питания графического ядра установлены сборки Dr.MOS.

Для набора объема видеопамяти используется целых шестнадцать микросхем SK hynix H5GC4H24AJR-T2C, все они расположены на внутренней стороне печатной платы.

Для тестирования героини сегодняшнего обзора мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4300 МГц (HT - включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

Как уже и было озвучено, чуда от 28 нм чипа Hawaii не ожидалось, по умолчанию мы можем увидеть частотную формулу в 1010 МГц для графического ядра и 1500 МГц для видео памяти. Для ядра это на 10 МГц выше стандарта R9 390 и на 63 МГц больше стандартов R9 290.

Как и всегда, мы начали тестирование с изучения температурных показателей, в игровых приложениях максимальная температура графического достигла 69°C, при этом обороты системы охлаждения составили 43% от максимальных. У предшественницы SAPHIRE TRI-X R9 290 OC температура поднималась до 78°C. Как видим, улучшения на лицо. Стоит отметить, что в режиме простоя вентиляторы полностью останавливаются, а при небольшой но постоянной нагрузке работает только пара крайних вертушек.

После изучения температурных показателей, произвели замеры по шумовым характеристикам на основных точках работы турбины. Измерения проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 32,0-32,3дБ, данные ниже 33,0-33,7дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. В части шумовых характеристик, при учете установленного графического ядра Hawaii находится в очень хороших пределах.

После тестирования в штатных режимах, мы решили разогнать нашу подопытную. Для этого использовалась утилита MSI Afterburner, обороты вентилятора были зафиксированы на 60%, а значение Power Limit установлено в положении 20%. В результате, частота графического ядра смогла преодолеть планку в 1160Мгц, а оперативная память остановилась на 1750Мгц. Результаты разгона нас не удивили, они почти полностью сопоставимы с ранее получаемыми у SAPHIRE R9 285 ITX COMPACT.

Разгонные характеристики нас однозначно не удивили, оно и верно, частотные возможности архитектуры Hawaii давно изучены энтузиастами. Поэтому даже с отличной системой охлаждения все зависит от удачности того или иного экземпляра и выставленных оборотов вентилятора.

В целом можно отметить сбалансированную систему охлаждения Sapphire Nitro R9 390 8G D5, которая позволяет получать заявленную частотную формулу при хороших шумовых характеристиках. Хотя, в данном образце по сравнению с R9 380 производитель применил меньше изменений. Безусловным плюсом будет являться наличие 8 Гбайт видеопамяти, ведь многие игры нашего времени очень требовательны к этому параметру особенно для разрешений начиная с WQHD.

nVidia GeForce GTX 960 может по праву относиться к дивизиону широко распространённых продуктов. Конечно, список ее характеристик довольно провокационен и не столь привлекателен как у той же GTX 970, но ценовая планка весьма и весьма интересна для пользователей, которые по нынешним меркам не готовы выкладывать за одну только видеокарту более 20000 рублей.

Мы уже рассматривали варианты GTX 960 от ASUS и Inno3D, каждый из них был различен и имел свои отличительные черты. Сегодня, предлагаю рассмотреть вариацию GTX 960 от компании MSI. Давайте узнаем, какими особенностями производитель наделил эту карту. Кстати сейчас в листе компании есть уже пять различных вариантов GTX 960, наверное, много для одного производителя, хватит на все случаи жизни.

Дополнительно, по результатам знакомства мы проверим разгонный потенциал графического ядра с альтернативной системой охлаждения в виде полноценной СВО. По результатам установки СВО, хочется узнать будет ли реальное увеличение производительности, полностью оправдывающее стоимость системы охлаждения. Возможно, в случае с GTX 960 разгон не стоит тех самых "свеч", хотя в этом ценовом сегмене пользователи всегда пытались получить максимум...

MSI GeForce GTX 960 GAMING 2G поставляется в объёмной упаковке с символикой MSI, но изначально вся упаковка находится в чехле с символикой игры WarFace. В целом коробка информативна и не вызывает вопросов в плане надежности.

Внутри по мимо карты нашлось следующее: диск с драйверами и утилитами, небольшая инструкция, переходник DVI to VGA, промо-код на подарочное оружие и набор внешности в игре WarFace!

Визуально, GTX 960 GAMING 2G полностью оправдывает свое отношение к Gaming-серии производителя, основной черный цвет и вставки ярко красного легко задают внешнее оформление для видеокарты.

Набор видеовыходов стандартный для GTX 960, здесь расположились: три DisplayPort и по одному HDMI и DVI. Такое сочетание можно признать довольно универсальным, а с учетом комплектного переходника, даже VGA продолжает свое существование. Поэтому пользователи, которые затеяли небольшой апгрейд, не должны почувствовать явных проблем.

Благодаря двухслотовой системе охлаждения, карта выглядит значительно компактнее варианта от Inno3D. Однако, поклонники минимальных систем все же должны быть настороженны, габариты mini-ITX явно превышены. При этом, обладателям некоторых «тонких» корпусов тоже стоит обратить внимание, с имеющейся шириной в 126 миллиметров, карта может уместиться не в каждом корпусе. Так при установке в Corsair Carbide Series Air 240 тепловые трубки упирались ровно в боковую стенку.

Система охлаждения крепится с помощью четырех подпружиненных болтов, дополнительного крепежа не предусмотрено. При учете массивности радиатора и отсутствии защитной рамки такой подход не является самым надежным решением.

Радиатор расположил в своём строении массивное медное основание. Далее с помощью пяти равномерно распределённых по всей площади тепловых трубок тепло передается на рассеивающие ребра.

Весь радиатор накрывается пластиковым кожухом, к нему крепятся два вентилятора диаметром в 95 миллиметров. Они примечательны строением крыльчатки, здесь применяются два типа лопастей. Лопасти собраны в группы из двух штук, что выглядит весьма интересно по сравнению с обычной вертушкой.

Печатная плата, как уже отмечалось, не ограничивается в размерах. При этом ее большая часть остается пустой. При этом система питания опять же находится в менее просторной части, но здесь все аналогично ранее рассмотренным вариантам. Кстати, по всей длине лицевого ребра есть добротное ребро жесткости .

Система питания содержит в своём составе четыре фазы для графического ядра и одну для видеопамяти. Для мосфетов есть небольшой радиатор, его ребра создают небольшую площадь рассеивания, на вид он не вызывает большого доверия. Но, как показала практика, способен обеспечить рабочий температурный диапазон даже в пассивном состоянии (при установке ватерблока). А при наличии штатного радиатора и вовсе обдувается воздушным потоком.

Для набора видеопамяти используется четыре микросхемы Samsung K4G41325FC-HC28, они стандартно расположены с двух сторон печатной платы.

Помимо видеопамяти, обратная сторона печатной платы не содержит каких-либо основных микросхем, но здесь как всегда нашлось место для хорошего набора элементов обвязки. На фото хорошо видно на сколько увеличены габариты всей карты, за счет тепловых трубок, относительно обычной ширины печатной платы.

Для тестирования использовался тестовый стенд со следующей конфигурацией, основной целью тестирования являлось изучение разгонного потенциала новинки.

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

Итак, частота графического ядра у героини сегодняшнего обзора находится на отметке 1216МГц, частота памяти на 7012 МГц. В любом случае, в Boost -режиме MSI GTX 960 Gaming работала на частоте в 1329 МГц, а это ни чуть не отличается от варианта Inno3D.

Далее мы посмотрим на температурные показатели. В игровых приложениях максимальная температура графического достигла 60°C, при этом обороты системы охлаждения составили 32% от максимальных.

Штатная система охлаждения позволяет получать очень и очень привлекательные шумовые показатели, на 32% карта полностью не слышна. Радует наличие технологии с полной остановкой вентиляторов в режиме простоя, которые кстати и при нагрузке не сразу начинают вращаться :). В отличии от ранее рассмотренных вариантов MSI сделали явный упор на тишину! GeForce GTX 960 GAMING 2G получилась хоть и немного теплее своих аналогов, но при этом осталась более тихой.

Как я уже говорил, разгон карты будет осуществляться в двух режимах. Изначально мы установили обороты штатного кулера в положение 60%, в целом это не столь громко и довольно эффективно. В этом режиме с помощью утилиты MSI Afterburner удалось форсировать карту до частоты ядра 1537 МГц в «буст» режиме. Видеопамять работала на 7776 МГц.

Далее, при помощи небольшой утилиты Maxwell Bios tweaker, были значительно увеличены допустимые значения уровня энергопотребления, напряжение GPU повысилось до 1.34V. При таких значениях, система водяного охлаждения позволила держать температуру графического ядра в пределах 52°C . Однако, проделанные манипуляции позволили повысить частоту GPU всего до 1577 Мгц. Признаться, данный результат был немного предсказуем. Но личный интерес в преодолении планки 1600Мгц заставил провести эту попытку.

Если говорить о процентных показателях прироста, то они есть относительно первого этапа эксперимента. Во втором этапе, система водяного охлаждения не принесла каких-либо явных улучшений. Конечно, можно говорить о более комфортом режиме работы графического ядра, но даже штатный кулер позволяет удерживать его в допустимых значениях.

Как видим, на данный момент производители очень хорошо используют почти весь имеющийся потенциал графического ядра. Максимальные уровни ежедневного разгона почти не отличаются от штатных режимов. Конечно, каждый пользователь может немного "подтюнить" итоговую частоту, которая зависит от удачности того или иного экземпляра. Только обыденность в том, что такой тюнинг однозначно не позволяет изменить расклад сил между различными картами, догнать и обогнать представителя из другого ценового сегмента. Похоже, времена 50% разгона давно ушли в лету и сейчас доступны лишь ретро-энтузиастам :).

Теперь, после небольшого лирического отступления, все же пора подвести итоги по рассмотренной сегодня MSI GeForce GTX 960 GAMING 2G. Ценовая планка относительно аналогичных конкурентов находится на идентичных значениях. Конечно, различия есть, но они более относятся к "спецификам" конкуренции между продавцами, нежели явным ходом производителя.

MSI GeForce GTX 960 GAMING 2G выделяется отличными шумовыми показателями, которые реализуются в укор небольшому проигрыше по температуре. В любом случае, нужно признать, что конечному пользователю разница в десятку градусов менее критична, нежели слышимый вентилятор системы охлаждения. И как мы могли убедиться, в данном случае производительная система охлаждения не дает явных преимуществ. Поэтому, можно констатировать, у MSI получилось найти ту самую золотую середину.

Введение, Внешний осмотр

Еще до момента официального анонса нового поколения видеокарт от компании AMD, стало понятно, что большинство новинок не смогут похвастаться чем-то действительно новеньким. Конечно, топовое решение в лице Radeon R9 Fury X представило рынку интересные пункты в виде HBM-памяти и перехода на водяную систему охлаждения. Однако, остальная линейка пошла по накатанной дорожке ребрендинга, которую мы уже могли наблюдать при переходе на «двухсотую» серию.

Сегодня я хочу познакомить вас с одним весьма интересным представителем группы R9 380. И это будет не референсная карта SAPPHIRE NITRO R9 380 4G D5. В этот раз новые названия применил не только производитель графических чипов, но и SAPPHIRE решили выпустить линейку с новым названием NITRO. Именно так вендор видит название основной серии для разогнанных видеокарт, направленных на максимальную производительность, качество, надежность и стабильность. Давайте посмотрим, оправдываются ли данные заявления на деле.

В целом Radeon R9 380 является приёмником Radeon R9 285. На первый взгляд, может показаться, что изменения между ними полностью отсутствуют. Однако это не так, изменения хоть и минимальны, но они все же есть. Так графический чип носит название Antigua.

В отличии от Tonga, AMD произвели небольшую оптимизацию уровня энергопотребления. Этот факт в свою очередь позволил увеличить рабочую тактовую частоту с 918 до 970 МГц. Так же выполнено увеличение пропускной способности памяти с 5500 до 5700 Гбит/с, и что не мало важно для актуальных игр ее объем теперь может достигать 4’х Гбайт. Остальной перечень характеристик остался неизменным, приведем скриншот GPU-Z.

После небольшого экскурса предлагаю познакомиться с SAPPHIRE NITRO R9 380 более детально. На упаковке, в отличие от предыдущих поколений, появилось смотровое окно, через которое немного виднеется система охлаждения карты. А вот футуристические роботы ни куда не пропали и остаются тут как тут.

Внутри упаковки помимо самой карты нашлось место для набора инструкций, диска с драйверами и одного переходника DVI to VGA. Здесь все довольно обыденно, но отсутствие HDMI-кабеля немного удивило, мы так к нему привыкли, Sapphire!

Визуально образ карты создается явно не малыми вентиляторами, их лопасти чем-то схожи с промышленными радиаторами крупных размеров :). На средничках вертушек расположились шильдики с названием серии Nitro. Под стать шильдикам выполнены некоторые вставки кожуха системы охлаждения.

Набор видеовыходов может быть назван универсальным, здесь нашлось место для двух DVI (I и D), а также по одному HDMI 1.4a и DisplayPort 1.2.

Если говорить о габаритах, то карта вписывается в пару стандартных слотов расширения, но выходит за рамки минималистичных стандартов Mini-ITX. Итоговые габариты карты составляют 237x126 миллиметров.

Для подачи дополнительного питания используются два 6-pin разъёма PCI Express. Как мы знаем, мостики Crossfire канули в лету и более не требуются для создания тандема из нескольких видеокарт.

В момент разбора системы охлаждения, обнаружилось интересное нововведение. Кожух системы охлаждения и ее радиатор никак не контактируют и не фиксируют друг с друга. Четыре подпружиненных болта фиксируют радиатор, и еще шесть сам кожух. В теории данных подход должен обезопасить кристалл от внешнего воздействия: кожух и плата смогут принять нагрузку на себя, при этом воздействия на GPU будет минимальным.

В составе кожуха есть пара вентиляторов GAA8B2U от компании Apistek, это их первое появление в картах от Sapphire замеченное мной.

Радиатор в своём строении содержит медное основание, четыре тепловых трубки и рассеивающие ребра из алюминия. Благодаря термопрокладкам также охлаждаются чипы видеопамяти и элементы системы питания.

Рассеивающие ребра расположены параллельно длинному ребру карты, в итоге основной поток воздуха делится почти пополам: Одна половина направляется наружу системного блока, вторая остается внутри.

В строении радиатора был замечен довольно спорный момент: одна из центральных тепловых трубок, находящаяся в области графического ядра, приходиться ровно на область системы питания. Система питания, на многих картах является наиболее горячей точкой, которая так же нуждается в хорошем охлаждении. Зачем были совмещены две горячие точки, непонятно.

Печатная плата, Тестирование, Выводы

Печатная плата по размерам почти не отличается от системы охлаждения, конечно, она на несколько миллиметров короче, но это не переводит ее в класс компактных решений.

Для набора объема видеопамяти используется восемь микросхем SK hynix H5GC4H24AJR-T2C. Мы уже отмечали «однотипность» применяемых чипов видеопамяти на данный момент, наверное, данная тенденция продолжит свое существование.

Система питания включает в свой состав четыре фазы для графического процессора и одну фазу для видеопамяти. Элементная база расположена очень интересно: она весьма разряжена по всей ширине платы, что должно способствовать получению лучшего температурного режима. Управление доверено знакомому нам контроллеру Semiconductor NCP81022.

Обратная сторона печатной платы не имеет на себе значимых микросхем, однако здесь, как и всегда располагается множество элементов обвязки.

Для тестирования героини сегодняшнего обзора мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4300 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

Как и всегда, мы начали тестирование с изучения температурных показателей, в игровых приложениях максимальная температура графического достигла 65°C, при этом обороты системы охлаждения составили 48% от максимальных.

После изучения температурных показателей, произвели замеры по шумовым характеристикам на основных точках работы турбины. Измерения проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 32,0-32,3дБ, данные ниже 33,0-33,7дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

После тестирования в штатных режимах, мы решили разогнать нашу подопытную. Для этого использовалась утилита MSI Afterburner, обороты вентилятора были зафиксированы на 69%, а значение Power Limit установлено в положении 50%. В результате, частота графического ядра смогла преодолеть планку в 1060Мгц, а оперативная память остановилась на 1582Мгц. Результаты разгона нас не удивили, они почти полностью сопоставимы с ранее получаемыми у SAPHIRE R9 285 ITX COMPACT.

При тестировании, во всех играх рабочее разрешение было установлено в 1920x1080, все детали, доступные в опциях игры или в настройках бенчмарка были выставлены на максимум, в том числе и тесселляция. Для проведения тестирования частоты процессора и оперативной памяти устанавливались вручную из BIOS, все энергосберегающие функции были отключены. Для минимизации погрешности каждый тест запускался по два раза, в диаграммах отражены среднеарифметические значения.

В нашей подборке тестов, для разрешения в 1920x1080 Radeon R9 380 и его главный соперник в лице GeForce GTX 960 демонстрируют почти идентичные результаты производительности. Конечно, в целом R9 380 немного, но вырывается вперед. GeForce GTX 960 в свою очередь может похвастаться меньшим уровнем энергопотребления и поддержкой некоторых дополнительных аппаратных возможностей DirectX 12.

На момент публикации статьи, в столичном регионе, Radeon R9 380 стоит немного дороже. Все зависит от магазина и самого образца видеокарты, но в среднем разница находится на отметке в 1000-2000 рублей. Поэтому определять конкретного ценового лидера, пожалуй, придётся на местах в локальных магазинах.

Если говорить о переходе от Radeon R9 285 к Radeon R9 380, то AMD смогла предоставить ответное решение для данной ценовой категории, но к сожалению решение лишь уровняло имеющиеся предложения, а не вывело компанию в лидеры.

Что касается рассмотренного SAPPHIRE NITRO R9 380 4G D5, то хочется похвалить производителя за введение новых идей в реализации системы охлаждения, они интересны. Качество исполнения тоже не вызывает вопросов. В общем, если при выборе между R9 380 и GTX 960, вы все же склоните чашу весов в сторону решения от AMD, то к рассмотренному сегодня варианту от SAPPHIRE однозначно стоит присмотреться.

Сегодня мы познакомимся с видеокартой  ASUS STRIX GTX 960, как понятно из названия она относится к серии продуктов STRIX. Можно сказать, что данная серия продуктов от ASUS  уже прижилась на отечественном рынке, теперь с выходом новых поколений устройств, серия включает в себя не только в видеокарты, список стриксов будет расширяться все больше и больше.

GeForce GTX 960, мы знакомились с вариацией этой карты на примере Inno3D iChill GeForce GTX 960 Ultra в момент анонса. Напомним, что с этой картой нвидиа не выпускала референсных версий, тем интереснее будет сравнить решения от разных производителей.

STRIX-GTX960-DC2OC-2GD5 прибыла к нам в компактной упаковке, которая выполнена в стиле соответствующем «совиной» линейки. На гранях коробки нанесены, пожалуй все характеристики и отличительные особенности видеокарты. Внутри мы обнаружили комплект поставки, состоящий из переходничка DVI to D-Sub, диска с драйверами и небольшую инструкцию. В целом по упаковке и комплекту поставки все стандартно, идем дальше.

Визуально STRIX GTX 960 очень похожа на ранее рассматриваемую STRIX GTX 750 Ti, оно и верно, их внешний кожух системы охлаждения полностью идентичен. В длину, с учетом кожуха, видеокарта попросит в корпусе 215 миллиметр свободного пространство, в части слотовой компановки необходима парочка, что стандартно.

Система охлаждения носит название DirectCU II , своим рельефным кожухом карта может напомнить очертание совы, вентиляторы в виде больших глаз, средняя часть с цветовыми вставками - клюв. Вот такой вот талисман серии STRIX.

Как и в случае с STRIX GTX 750 Ti система охлаждения выходит за габариты печатной платы, что естественно немного увеличивает габариты. Однако, относительно флагманских вариаций, карта все же компактна.

Набор видеовыходов стандартный для GeForce GTX 960, здесь нашлось место: трем DisplayPort, а так одному HDMI и DVI.

Обратная сторона печатной платы полностью накрыта бекплейтом, при разборе мы узнаем, участвует ли он в процессе охлаждения элементной базы. Рядом с разъёмом питания, расположился светодиод, который отражает статус подключенного питания. Наличие светодиода удобно при сборе системе, но он светится всегда, даже при выключенном ПК, что может быть не всегда удобно.

Система охлаждения крепится к печатной плате с помощью четырех подпружиненных болтов, что для таких габаритов вполне приемлемо. Забегая вперед, скажу, данные болтики обеспечивают отличный прижим, лишняя термопаста успешно «выдавливается».

Радиатор системы охлаждения содержит в своём основании четыре тепловые трубки, они посредством прямого контакта снимают тепла с графического ядра и передают его на продольно расположенные алюмелевые ребра. Основание в месте контакта с кристалла точечно обработано, контакт хороший, равномерный.

Тепловые трубки контактируют с ребрами по средствам пайки, они проходят поперек всех ребер, и располагаются на равном расстоянии относительно друг друга. Хочу подметить, что две тепловые трубки, находящиеся в центре, уходят одна ближе к середине, другая ближе к краю другой стороны. Теоретически такой подход должен обеспечить более равномерное распределение тепла по радиатору.

Два вентилятора FirstD FD7010H12S закреплены на кожухе, который крепится к радиатору небольшими защелками. Они позволяют организовать хороший уровень крепления при возможности быстрого разбора конструкции, лишних шумов за время тестирования не наблюдалось.

Печатная плата выполнена под форм-фактор Mini-ITX, поэтому ее размеры составляют всего 165 миллиметров, если не набрать в расчет габариты системы охлаждения, то это отличный вариант для использования в компактных системах. Установленный чип GM-206-300-A1 в этот раз не имеет защитной рамки, хотя решение от Inno3D было аналогичным в этом плане.

За дополнительное питание отвечает один 6-pin разъем. Один разъем SLI для создания тандемной конфигурации так же присутствует. Система питания выполнена по связке 4+1, для ядра и видеопамяти соответственно. Элементная база системы питания, относится к серии Super Alloy Power по терминологии ASUS. Элементы системы питания охлаждаются при помощи небольшого радиатора, его наличие точно не будет лишним. Он может быть не столь массивным, но при активном обдуве будет работать на ура.

Для набора всей видеопамяти используется четыре микросхемы микросхем K4G41325FC-HC28 от Samsung. Микросхемы располагаются на двух сторонах печатной платы. Как и в случае с Inno3D iChill GeForce GTX 960 Ultra с каждой стороны есть по паре пустых разъемов для установки чипов.

Бекплейт, действительно используется производителем не просто так, благодаря небольшой термопрокладке он охлаждает микросхему, которая входит в состав цепи питания. Конечно, можно было бы захватить и память, но, похоже не столь «толстенький» бекплейт для нее пользы уже не принесёт.

Для тестирования использовался тестовый стенд со следующей конфигурацией, основной целью тестирования являлось изучение разгонного потенциала новинки.

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

Частота графического ядра у героини сегодняшнего обзора находится на отметке 1228 МГц, частота памяти на 7200 МГц. У решения от Inno3D базовая частота находилась на немного большей отметке в 1329 МГц.

Как и всегда, мы начали тестирование с изучения температурных показателей, в игровых приложениях максимальная температура графического достигла 57°C, при этом обороты системы охлаждения составили 42% от максимальных. Благодаря технологи GPU Boost графический чип работал на частотах вплоть до 1392 Мгц, что однозначно выше заявленных технических характеристик :). Интересно, что в режиме GPU Boost STRIX GTX 960 работала на идентичных с Inno3D GTX 960  частотах.

После изучения температурных показателей, мы решили измерить шумовые характеристики на основных точках работы турбины. Измерения проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 32,0-32,3дБ, данные ниже 33,0-33,7дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ.

После получения выше обозначенных показателей, решили карту поразогнать. Для этого использовалась утилита MSI Afterburner. Обороты вентилятора были в ручную зафиксированы на значении 60%. В итоге полученные частоты мы запечатлели на скриншоте, так частота графического ядра возросла до 1353 Мгц, что в «бусте» позволило преодолеть отметку в 1502 Мгц.

Резюмируя все вышесказанное, мы можем описать STRIX-GTX960-DC2OC-2GD5 как продуманный и завершенный продукт. Этот вывод обуславливается хорошим сочетанием пользовательских параметров. Так, система охлаждения DirectCU с поддержкой технологией 0dB работает на ура, в простое карта полностью бесшумна и даже при появлении небольшой нагрузки она может оставаться таковой.

Штатная частота графического ядра в «бусте» находится на отметки в 1400 Мгц, это говорит о том, что производитель с умом подошел к оптимизации параметров графического ускорителя. Ведь эта частота сопоставима с более габаритными вариантами GTX 960 .

Конечно, ASUS GTX 960 STRIX на пару градусов теплее и на пару мегагерц медленнее более массивных собратьев, однако, эти значения будут влиять на производительность в рамках погрешности. Здесь хочется сказать, будь бы карта полностью выполнена в форм-факторе Mini-ITX,  большинство энтузиастов могли бы использовать ее в компактных системах, а так переходной вариант между Mini-ITX и картой направленной на максимальный разгон и минимальную температуру.

Ах да, цена относительно других предложений на GTX 960 по данным Яндекс.Маркета в столичном регионе находится немного выше аналогов. Возможно, это последствия недавнего появления модели, посмотрим, что будет дальше. И еще, лично мне, в довесок не хватило какого-либо бонуса в комплекте, но ведь это не самый важный пункт при выборе видеокарты?

За хорошее сочетание пользовательских характеристик, я присуждаю ASUS STRIX GeForce GTX 960 награду

Комплект поставки, внешний осмотр

Уже долгие годы система охлаждения для видеокарты Arctic Accelero Xtreme остаётся практически неизменной, и действительно настолько удачного в плане конструктива и стоимости радиатора на рынке попросту нет. Но сегодня многие производители ставят на свои карты изначально неплохие системы охлаждения, эти СО могут обеспечить хорошее и даже отличное охлаждение графического процессора. Поэтому, может показаться, замена системы охлаждения актуальна только для рефренных решений, давайте проверим так ли это. Сегодня, мы познакомимся с Arctic Accelero Xtreme IV, это как вы уже поняли четвертая версия Accelero Xtreme, которая несет в себе довольно весомые изменения в плане комплекта и конечного результата.

Упаковка и комплектация

Arctic Accelero Xtreme IV поставляется в светлой, бело-голубой, продолговатой, небольшой коробке. С обширным описанием характеристик системы охлаждения, данных о совместимости, и дополнительной информации о продукте.

Комплект поставки довольно необычен, в него входит:

• Система охлаждения Arctic Accelero Xtreme IV
• Радиатор (бэкплейт)
• Набор креплений
• Брошюра
• Инструкция
• Держатель видеокарты
• Термопрокладки
• Переходник molex с разъемами для подключения по 5 и 12 В
• Защитная пленка.

Четвёртая версия Accelero Xtreme лишена дополнительных радиаторов для VRM и памяти.

Внешний вид и строение

Довольно длинный радиатор закрыт черной камкой, на которой расположены три 92мм вентилятора, общий размер системы охлаждения составляет 288x92x39мм.

Толщина кулера равна 39мм, что соответствует трем слотам расширения после установки на видеокарту, но так было и у предыдущих версий. Arctic Accelero Xtreme IV устанавливается только с верхней пластиной-радиатором, и к сожалению установка без него не целесообразна, так как винты, фиксирующие систему охлаждения довольно высокие, они в любом случае сделают конструкцию 4х слотовой.

На протяжении уже четырех поколений за обдув радиатора неизменно отвечает трио 92мм вентилятора толщиной 15мм. На крыльчатке каждого вентилятора насчитывается по 11 изогнутых длинных лопастей. Сама крыльчатка вентиляторов белая, всё они установлены в черную рамку, при этом они не съёмные.

Радиатор Arctic Accelero Xtreme IV является трёхсекционником. Одна из секций (Центральная) является цельным алюминиевым радиатором и одновременно к его нижней части припаяны тепловые трубки, тепловых рубок в конструкции пять.

Медные тепловые трубки образуют две секции, малую и большую, на них нанизаны алюминиевые ребра. Всего ребер 85шт (15+70), толщина их 0,3мм, расстояние между ребрами 1,7мм. Центральный радиатор, установленный на основание насчитывает на себе целых 40 ребер.

Основание медное, и гладкое с завода на него нанесен термоитерфейс MX-4. По фото видно, что в основании тепловые трубки хорошо пропаяны.

Судя по тесту отпечатка можно уверенно сказать, что основание ровное.

Далее мы переходим к установке.

Установка и тестирование

Установка и совместимость

У нас сегодня будет довольно необычная тестовая видеокарта ASUS ROG POSEIDON GTX 980 (POSEIDON-GTX980-P-4GD5). Будет интересно сравнить в тесте данные системы охлаждения и испытать на деле дополнительно эффективность Посейдона.

Изначально устанавливаем винты в нужные нам отверстия.

Далее надеваем на них пластиковые прокладки 1,5мм толщиной.

Устанавливаем видеокарту сверху.

Прокладываем термопрокладки идущие в комплекте над VRM и чипами памяти. А черную пористую прокладку устанавливаем над GPU.

Далее я бы рекомендовал положить плёнку, маркером обвести зону где нужно сделать возможным контакт термопрокладки с радиатором и после аккуратно вырезать лезвием по отмеченному.

Устанавливаем радиатор, и длинные пластиковые шайбы на торчащие штыри.

Далее через прижимные пластинки м закручиваем винты.

Ну вот система почти готова, но не тут то было. Высота нашей тестовой карты довольно большая, и она заметно больше референс решения, а ширина верхнего радиатора рассчитана на референс решение.

И поэтому получилось верхний радиатор прижать только, с одной стороны.

Так же из-за высоты видеокарты, не возможна установка специальной усилительной пластины.

Тестирование

Тестирование системы охлаждения проходило в 7 минутной нагрузке стресс теста FurMark 1.14.1.4. настройки программы выглядели так: разрешение 1920 x 1080, Anti-aliasing 8X MSAA. Измерение уровня шума проходило с помощью цифрового шумомера с расстояния 15 см.

В сравнении с системой охлаждения от производителя Arctic Accelero Xtreme IV не показывает столь впечатляющего результата, более того из-за отсутствия дополнительных радиаторов температуры в некоторых режимах тестирования заметно выше. Хочу похвалить инженеров ASUS за POSEIDON GTX 980, видеокарта действительно очень интересна и очень холодна особенно с водяным охлаждением. Конечно, не все стандартные СО показывают столь хорошую производительность, но мы не стали подбирать легких конкурентов.

В сравнении с системой охлаждения от производителя Arctic Accelero Xtreme IV объективно не показывает столь впечатляющего результата, который мы бы хотели увидеть. В режиме максимально производительности герой нашего обзора обходит родную систему охлаждения от ASUS, но дело в том, что в составе DirectCU H2O всего три тепловые трубки испарительная камера и водоканал, так что победа тут не совсем честная. Более того из-за отсутствия дополнительных радиаторов температуры в некоторых режимах тестирования довольно высокие. Хочу отдельно похвалить инженеров ASUS за POSEIDON GTX 980, видеокарта действительно очень интересна и очень холодна особенно с водяным охлаждением.

Заключение

В целом, сам радиатор Arctic Accelero Xtreme IV так же хорош, как и предыдущие версии. Он обеспечивает превосходный отвод тепла от графического процессора, но вот с комплектом поставки у четвёртой версии есть явно серьёзные просчеты. Во-первых, заточка только под референсные решения. Во-вторых, отсутствие дополнительных радиаторов для VRM и чипов памяти. В-третьих, нецелесообразность установки её без верхнего радиатора, что вследствие ещё и превращает конструкцию в четырёхслотовый бутерброд. Добавив бы дополнительные радиаторы и дополнительный набор гаек и винтов для установки без верхней пластины система охлаждения была бы универсальна и более интересна.

Сейчас, я склонен считать, что если выбирать между Arctic Accelero Xtreme IV и Arctic Accelero Xtreme III, то я бы советовал смотреть в сторону третьей версии. Повторюсь ещё раз, выбирать Arctic Accelero Xtreme IV стоит только для замены более шумной турбины, менять заводскую условно хорошую СО не целесообразно, так как огромной разницы вы не увидите, а денег отдадите не мало.

Сомнительно смотрятся Arctic Accelero Xtreme IV и Arctic Accelero Hibrid II без дополнительных радиаторов для VRM и памяти, боле того теперь они ещё и стали перекрывать слот над видеокартой что ограничивает возможности совместимости и соответственно круг покупателей. Однако, тот фактор, что такие системы охлаждения не перестают производится однозначно радует.
