Проект Strange God + FAQ Обсуждаем Voodoo 5 6000 от zx-c64

#1001 Пользователь офлайн   mall

  • Member
  • PipPipPip
  • Группа: Участник клуба Voodoo Masters
  • Сообщений: 296
  • Регистрация: 01 Январь 10

Отправлено 27 Октябрь 2022 - 13:56

Господа может кто встречал небольшой кабель D-SUB в продаже для реализации моста между AGP картой и 6000-ой?
0

#1002 Пользователь офлайн   White

  • Белый человер
  • PipPipPipPipPipPipPip
  • Группа: Главный Администратор
  • Сообщений: 12 292
  • Регистрация: 16 Июль 05

Отправлено 27 Октябрь 2022 - 19:56

Я встречал. И купил пять штук.
0

#1003 Пользователь офлайн   mall

  • Member
  • PipPipPip
  • Группа: Участник клуба Voodoo Masters
  • Сообщений: 296
  • Регистрация: 01 Январь 10

Отправлено 28 Октябрь 2022 - 09:07

Просмотр сообщенияWhite (27 Октябрь 2022 - 19:56) писал:

Я встречал. И купил пять штук.

а где встречал?
0

#1004 Пользователь офлайн   White

  • Белый человер
  • PipPipPipPipPipPipPip
  • Группа: Главный Администратор
  • Сообщений: 12 292
  • Регистрация: 16 Июль 05

Отправлено 28 Октябрь 2022 - 09:50

https://sl.aliexpress.ru/p?key=cEUhxaT
0

#1005 Пользователь офлайн   mall

  • Member
  • PipPipPip
  • Группа: Участник клуба Voodoo Masters
  • Сообщений: 296
  • Регистрация: 01 Январь 10

Отправлено 28 Октябрь 2022 - 09:52

Просмотр сообщенияWhite (28 Октябрь 2022 - 09:50) писал:

https://sl.aliexpress.ru/p?key=cEUhxaT

спасибо
0

#1006 Пользователь офлайн   zx-c64

  • Главный по разработке
  • PipPipPipPipPipPipPip
  • Группа: R&D команда
  • Сообщений: 827
  • Регистрация: 26 Апрель 14

Отправлено 05 Ноябрь 2022 - 12:34

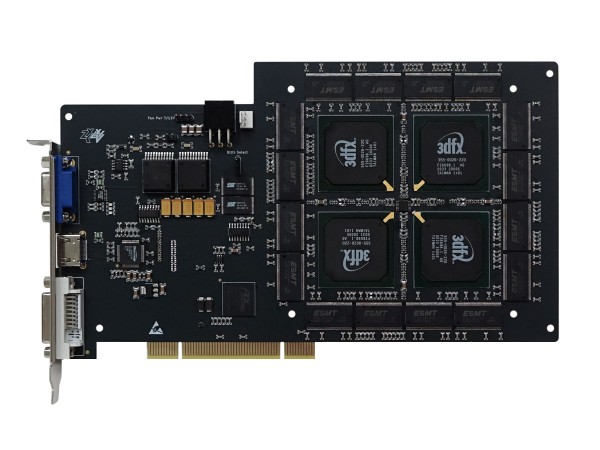

некий тестовый образец:

0

#1007 Пользователь офлайн   Dr_LX

  • Member
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 113
  • Регистрация: 25 Ноябрь 20

Отправлено 05 Ноябрь 2022 - 12:43

Ура! А большевики-то твердили...))) Какие размеры в итоге? Сколько слоёв?
0

#1008 Пользователь офлайн   White

  • Белый человер
  • PipPipPipPipPipPipPip
  • Группа: Главный Администратор
  • Сообщений: 12 292
  • Регистрация: 16 Июль 05

Отправлено 05 Ноябрь 2022 - 12:54

12
0

#1009 Пользователь офлайн   zx-c64

  • Главный по разработке
  • PipPipPipPipPipPipPip
  • Группа: R&D команда
  • Сообщений: 827
  • Регистрация: 26 Апрель 14

Отправлено 05 Ноябрь 2022 - 13:04

Просмотр сообщенияDr_LX (05 Ноябрь 2022 - 12:43) писал:

Ура! А большевики-то твердили...))) Какие размеры в итоге? Сколько слоёв?

а что ура то? цифровой выход не работает.

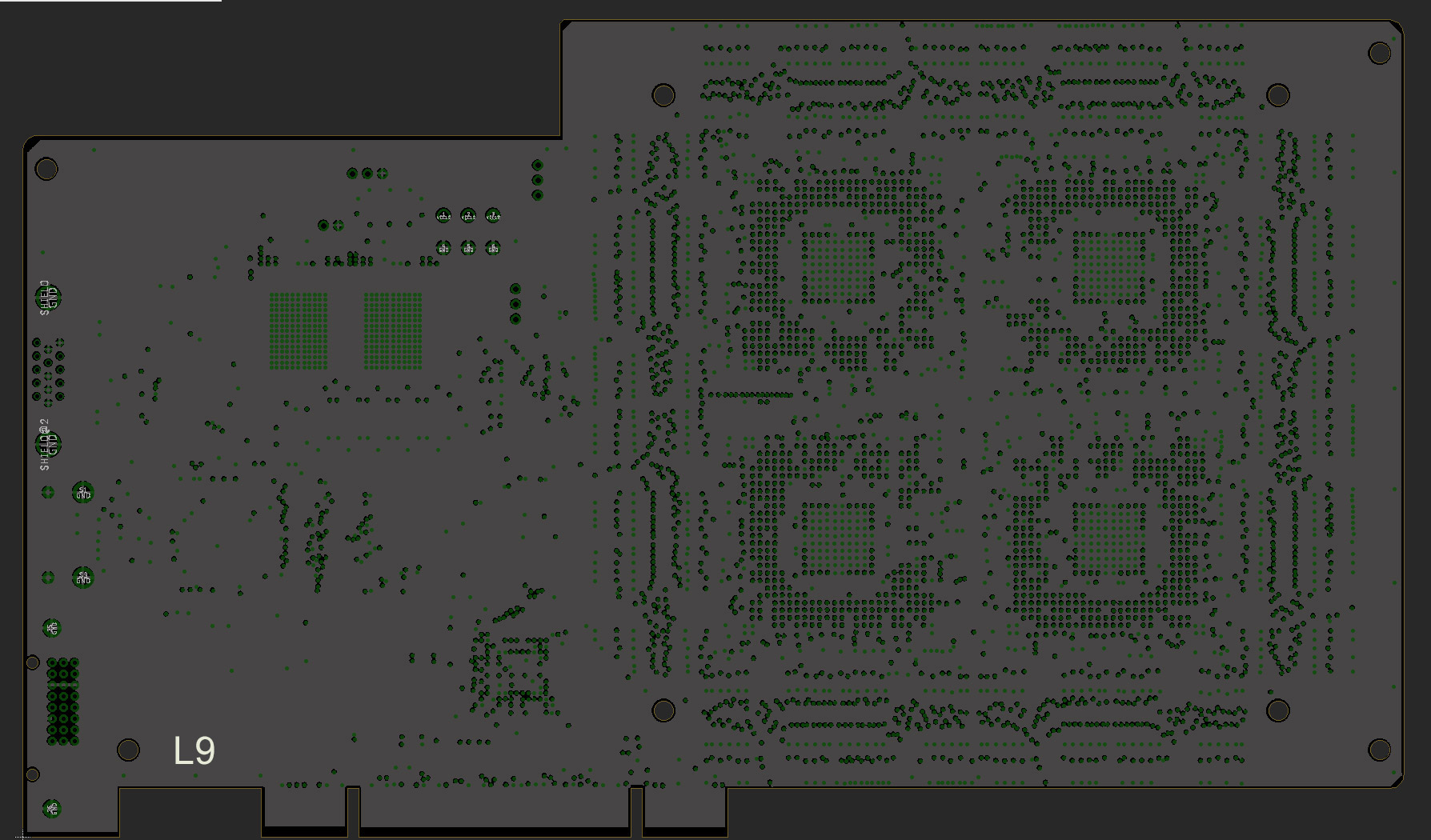

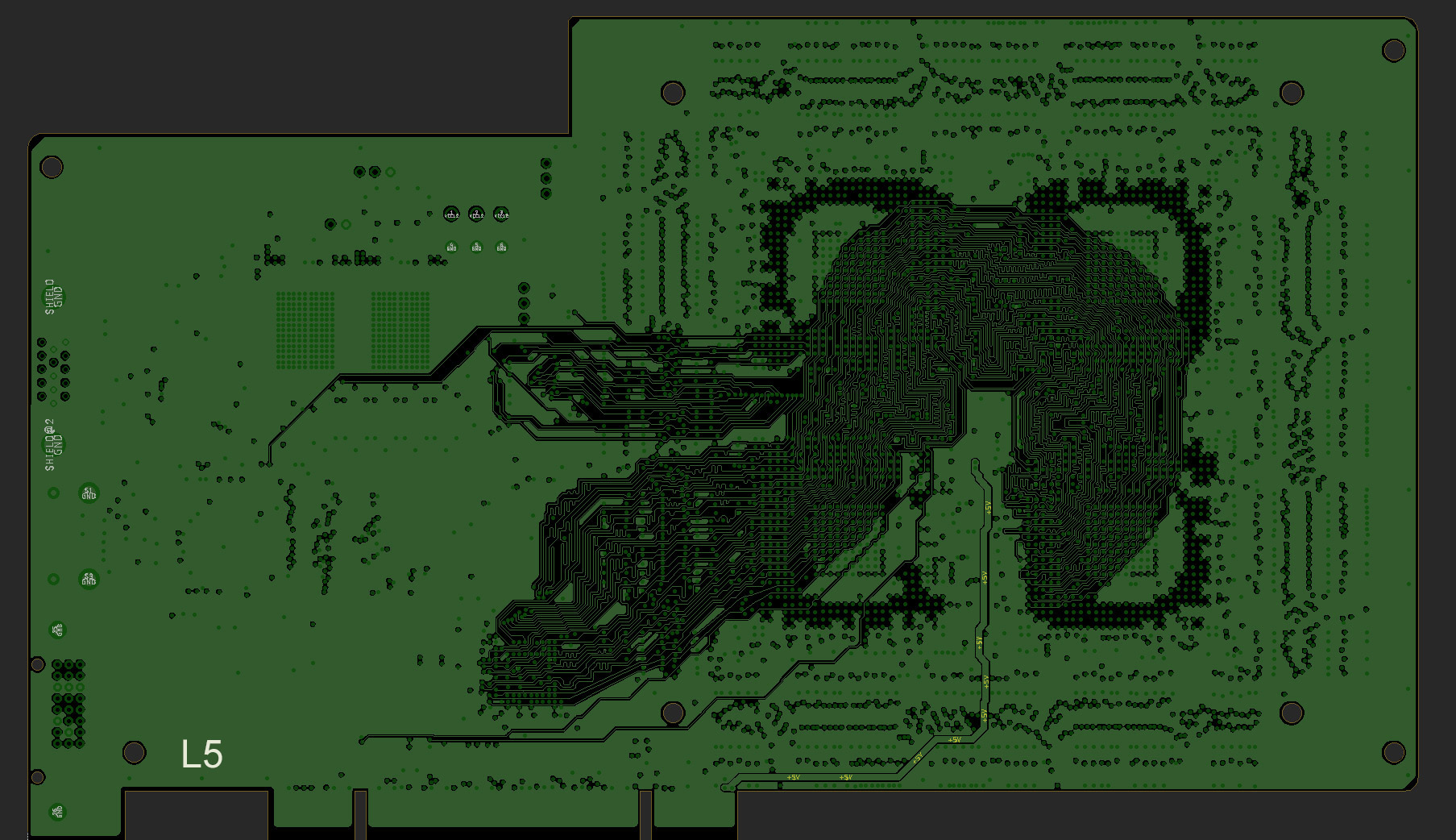

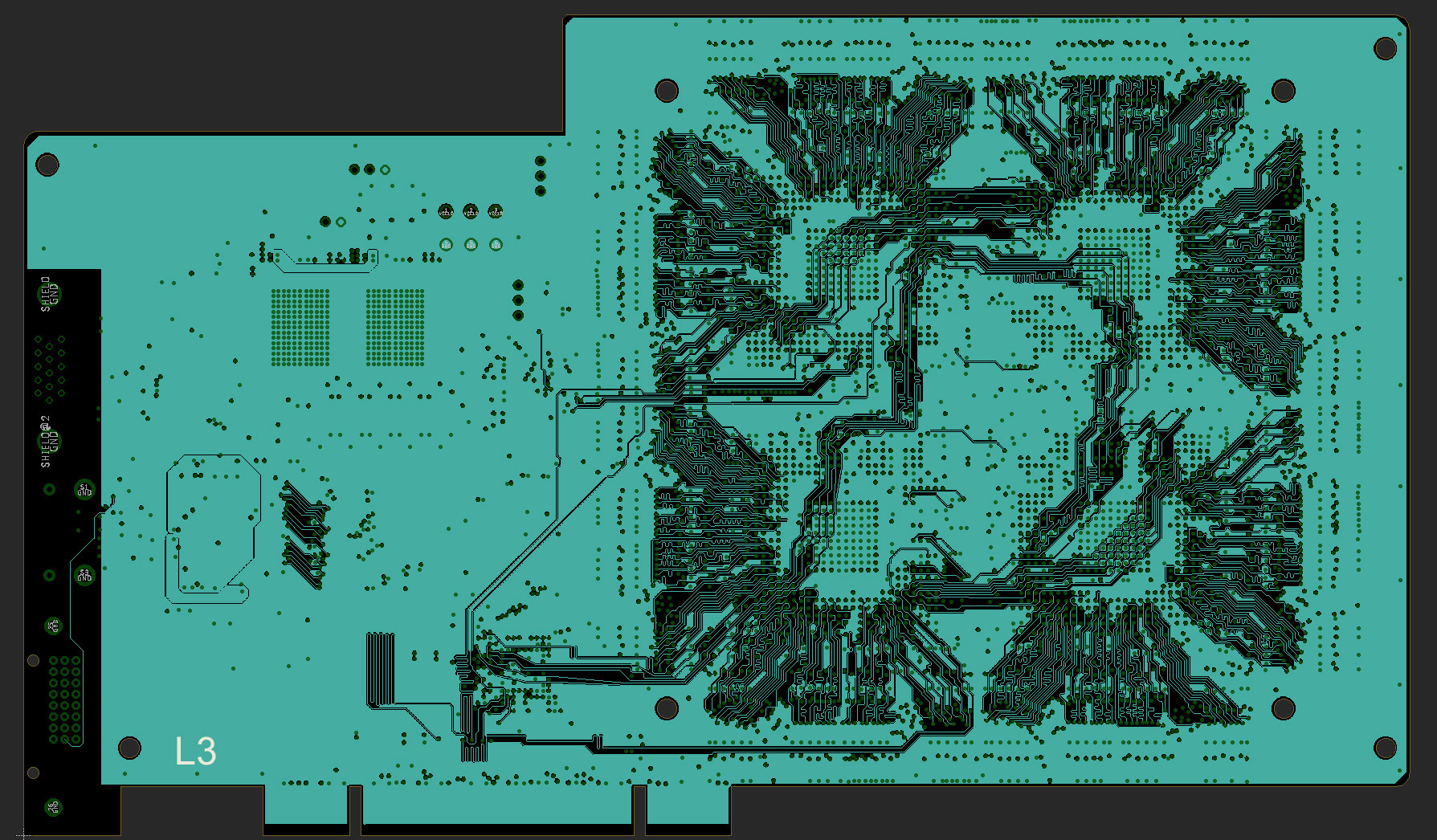

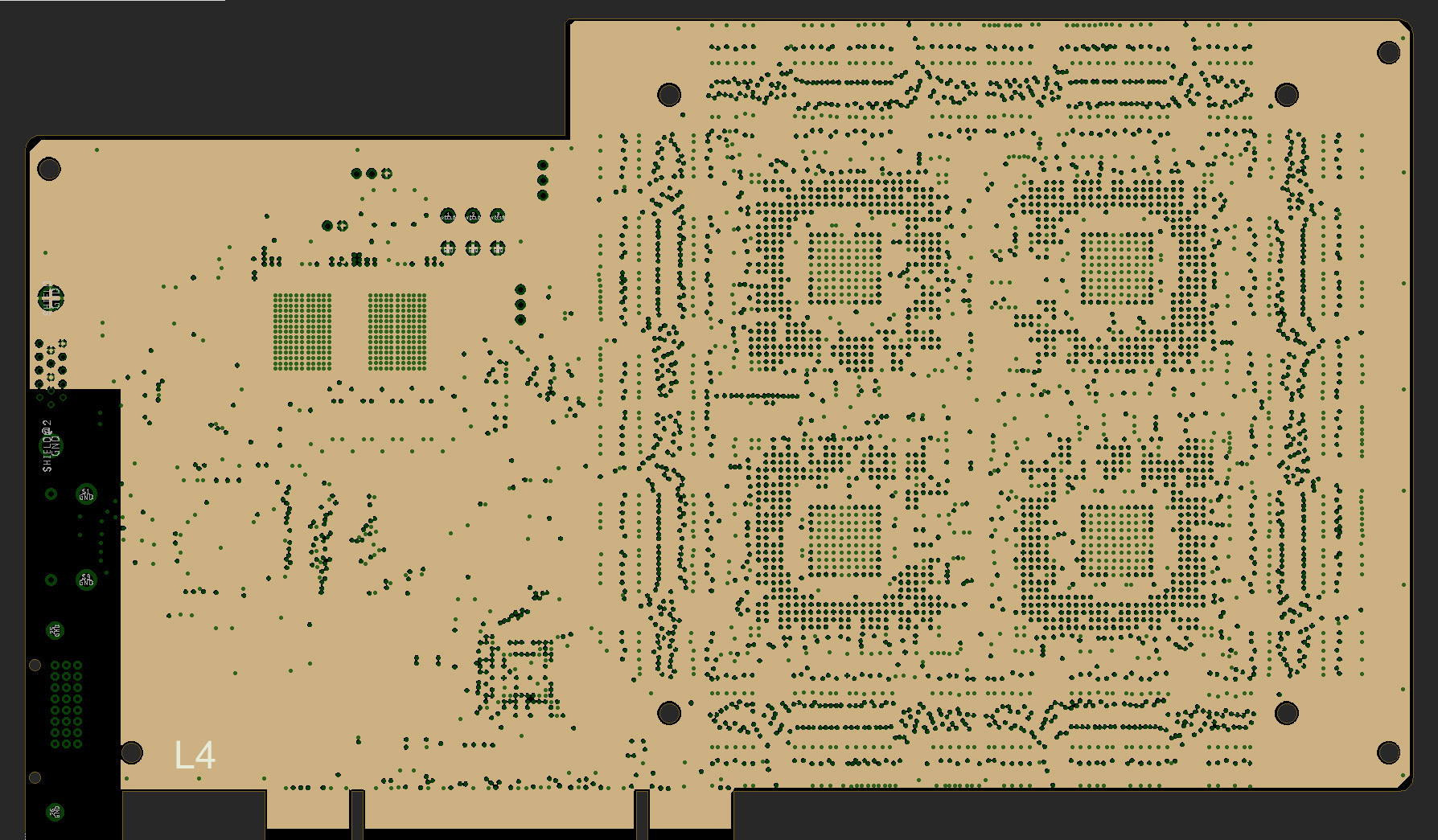

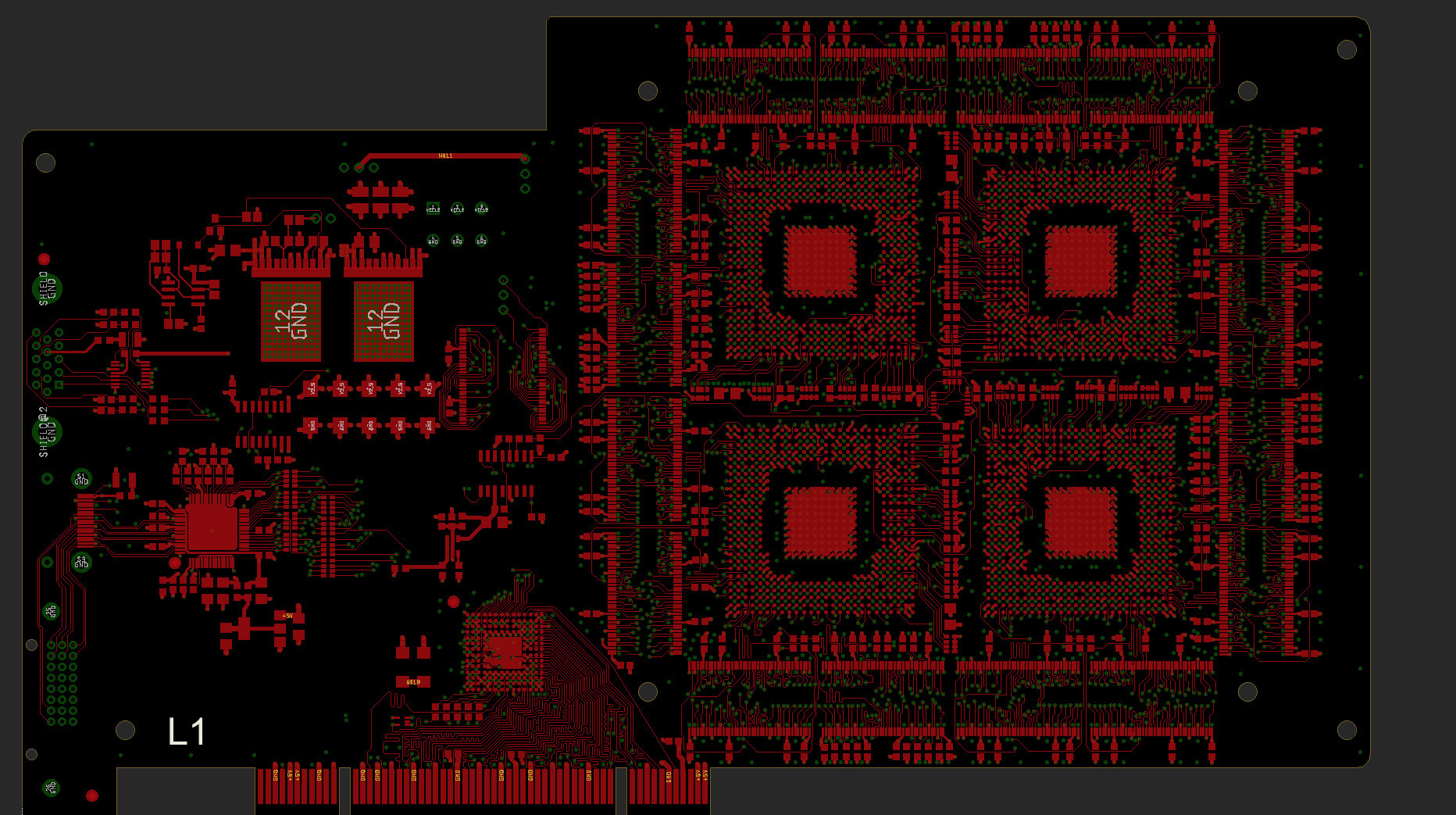

если интересно вся плата:
https://www.modlabs....ry/blogs/l1.jpg
https://www.modlabs....ry/blogs/l2.jpg
https://www.modlabs....ry/blogs/l3.jpg
https://www.modlabs....ry/blogs/l4.jpg
https://www.modlabs....ry/blogs/l5.jpg
https://www.modlabs....ry/blogs/l6.jpg
https://www.modlabs....ry/blogs/l7.jpg
https://www.modlabs....ry/blogs/l8.jpg
https://www.modlabs....ry/blogs/l9.jpg
https://www.modlabs....y/blogs/l10.jpg
https://www.modlabs....y/blogs/l11.jpg
https://www.modlabs....y/blogs/l12.jpg
0

#1010 Пользователь офлайн   Dr_LX

  • Member
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 113
  • Регистрация: 25 Ноябрь 20

Отправлено 05 Ноябрь 2022 - 13:11

Ну на цифровой выход никто особо и не рассчитывал))

Фан от 7 вольт втиснут между 5В PCI и 6-пиновым 12В?
0

#1011 Пользователь офлайн   Uncle_BoB

  • Junior
  • Pip
  • Группа: Пользователи
  • Сообщений: 16
  • Регистрация: 27 Август 21

Отправлено 05 Ноябрь 2022 - 14:49

Похожа на плату с Voodoo3 для демонстрации антиалиасинга.
0

#1012 Пользователь офлайн   zx-c64

  • Главный по разработке
  • PipPipPipPipPipPipPip
  • Группа: R&D команда
  • Сообщений: 827
  • Регистрация: 26 Апрель 14

Отправлено 05 Ноябрь 2022 - 14:53

Просмотр сообщенияDr_LX (05 Ноябрь 2022 - 13:11) писал:

Ну на цифровой выход никто особо и не рассчитывал))

Фан от 7 вольт втиснут между 5В PCI и 6-пиновым 12В?

именно так
0

#1013 Пользователь офлайн   Dr_LX

  • Member
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 113
  • Регистрация: 25 Ноябрь 20

Отправлено 05 Ноябрь 2022 - 15:01

> именно так

Не кошерно. Случайный коротыш этих соседних открытых контактов и прощай два килобакса...
0

#1014 Пользователь офлайн   zx-c64

  • Главный по разработке
  • PipPipPipPipPipPipPip
  • Группа: R&D команда
  • Сообщений: 827
  • Регистрация: 26 Апрель 14

Отправлено 05 Ноябрь 2022 - 15:15

ну диод какой-нибудь надо было поставить. а так, много чего и где может сгореть если замкнуть случайно, особенно на мамке.
0

#1015 Пользователь офлайн   Dr_LX

  • Member
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 113
  • Регистрация: 25 Ноябрь 20

Отправлено 05 Ноябрь 2022 - 15:18

Да не диод. Там и индуктивные наводки от катушек фана с 12 на 5 проникать будут. Надо отдельный стаб на 6-7 вольт лепить, чтобы земля фана оставалась землёй. А лучше шим управление фана с термистора сделать
0

#1016 Пользователь офлайн   zx-c64

  • Главный по разработке
  • PipPipPipPipPipPipPip
  • Группа: R&D команда
  • Сообщений: 827
  • Регистрация: 26 Апрель 14

Отправлено 05 Ноябрь 2022 - 15:44

не могу подтвердить, 5в используется как источник питания для оу, который дает напряжения для даков. никак включение/отключение фана не влияет на картинку. цифровой логике вообще пох на это по определению.

но вообще да, лучше вообще только 12в оставить.
0

#1017 Пользователь офлайн   aspire1gig

  • Member
  • PipPipPip
  • Группа: R&D команда
  • Сообщений: 347
  • Регистрация: 18 Сентябрь 10

Отправлено 05 Ноябрь 2022 - 16:05

Просмотр сообщенияzx-c64 (05 Ноябрь 2022 - 12:34) писал:

некий тестовый образец:


Дизайн на основе Алхимии?
0

#1018 Пользователь офлайн   Dr_LX

  • Member
  • PipPipPip
  • Группа: Пользователи
  • Сообщений: 113
  • Регистрация: 25 Ноябрь 20

Отправлено 05 Ноябрь 2022 - 16:28

А на DVI аналог заведён? Чтобы можно было на АГП карту переключаться, как в прошлых веосиях
0

#1019 Пользователь офлайн   zx-c64

  • Главный по разработке
  • PipPipPipPipPipPipPip
  • Группа: R&D команда
  • Сообщений: 827
  • Регистрация: 26 Апрель 14

Отправлено 05 Ноябрь 2022 - 20:03

Просмотр сообщенияaspire1gig (05 Ноябрь 2022 - 16:05) писал:

Дизайн на основе Алхимии?

разве что память. по-другому не сделать

Просмотр сообщенияDr_LX (05 Ноябрь 2022 - 16:28) писал:

А на DVI аналог заведён? Чтобы можно было на АГП карту переключаться, как в прошлых веосиях

нет. не стояла цель какие то удобства создать. просто тестовый вариант чтобы потом понять что не потяну по деньгам дальнейшее улучшение.
0

#1020 Пользователь офлайн   matocob

  • Advanced Member
  • PipPipPipPipPipPipPip
  • Группа: Участник клуба Voodoo Masters
  • Сообщений: 594
  • Регистрация: 01 Август 06

Отправлено 08 Февраль 2023 - 13:33

Просмотр сообщенияzx-c64 (05 Ноябрь 2022 - 13:04) писал:

а что ура то? цифровой выход не работает.

Очередная трэш-идея от matocob:
что мешает подсмотреть у китайцев, каким образом у них реализованы переходники VGA2HDMI, например, и применить это в качестве цифрового выхода?
