DDR650? Легко! Тест комплектов памяти G.SKILL F1-4800DSU2-1GBFR и F1-4400DSU2-1GBFC

Введение

Несмотря на появление высокочастотных модулей DDR2 вплоть до DDR2-1066, интерес оверлокеров к обычной DDR-памяти не уменьшается, особенно для применения на платформе AMD64. Недавно G.SKILL представили новую модель серии "FR" стандарта DDR600 (PC4800) с весьма впечатляющими характеристиками, а также модель среднего класса "FC" стандарта DDR566 (PC4400) с установленными heat spreader'ами.


Ранее мы уже знакомили наших читателей с бюджетными модулями памяти производства G.SKILL (набор F1-3200PHU2-1GBZX) и остались вполне удовлетворены результатами тестирования. Теперь пришел черед продуктов, более интересных для экстремальных оверклокеров. Старшая модель основана на чипах Samsung TCCD и мы можем надеяться на высокие показатели в разгоне, а комплект PC4400 сочетает неплохие характеристики с разумной ценой.

О компании

Название G.SKILL сравнительно малоизвестно широким массам потребителей, однако для оверклокеров эта марка является хорошо знакомой. Компания G.SKILL (полное название G.Skill International Enterprise Co., Ltd.) основана в 1989 году группой энтузиастов. Офис находится в столице Тайваня, Тайпее. Единственное направление деятельности компании - память. Однако, кроме модулей оперативной памяти, под брендом G.SKILL также продаются флэш-карты стандартов Secure Digital (SD), MultiMedia Card (MMC) и xD Picture Card, а также флэш-драйвы с поддержкой USB 2.0 и объемом до 1 ГБ.

В качестве производителя модулей памяти класса hi-end оверклокерской направленности G.SKILL дебютировали в 2003 году, лишь сравнительно недавно выйдя на рынки Европы и Америки, но уже завоевав достойный имидж.
На данный момент модельный ряд "оверклокерской" серии DDR Extreme состоит из более чем 15 наименований продуктов с частотой от DDR400 до DDR600 с различными таймингами. Именно в этой серии G.SKILL предлагает модули памяти, выделяющиеся своими штатными характеристиками и солидным потенциалом дальнейшего разгона.

По утверждению изготовителя, 100% продукции проходит процедуру тестирования для обеспечения максимального уровня качества, производительности и совместимости. Все модули памяти G.SKILL имеют пожизненную гарантию от производителя.

Кроме топовой серии DDR Extreme, в ассортименте G.SKILL присутствуют:

  • более дешевая линейка DDR ZX (обзор представителя которой, G.SKILL F1-3200PHU2-1GBZX, есть на ModLabs.net)
  • серия DDRII (модули стандартов DDR2-533 и DDR2-667 с таймингами 4-4-4-12)
  • бюджетный ряд DDR-памяти PC2100/2700/3200/4000
  • SO-DIMM DDR PC2100/2700/3200

Тем не менее, "коньком" G.SKILL являются именно топовые продукты типа DDR. Что ж, пришло время исследовать лучших представителей их линейки поближе!

Спецификации

G.SKILL F1-4800DSU2-1GBFR
Тип: 184pin, Non-ECC, Unbuffered DDR DIMM
Объем: 1 ГБ (2 модуля по 512 МБ)
Стандарт: PC4800 (DDR600)
Тайминги: 2.5-8-4-4-2T
Чипы: Samsung TCCD
Плата: Brainpower B6U808
Теплораспределители: нет
Гарантия: пожизненная

G.SKILL F1-4400DSU2-1GBFC
Тип: 184pin, Non-ECC, Unbuffered DDR DIMM
Объем: 1 ГБ (2 модуля по 512 МБ)
Стандарт: PC4400 (DDR566)
Тайминги: 2.5-8-4-4-2T
Чипы: Samsung TCC5 или TCCD
Плата: Brainpower B6U808
Теплораспределители: есть, алюминиевые
Гарантия: пожизненная

Упаковка и комплектация

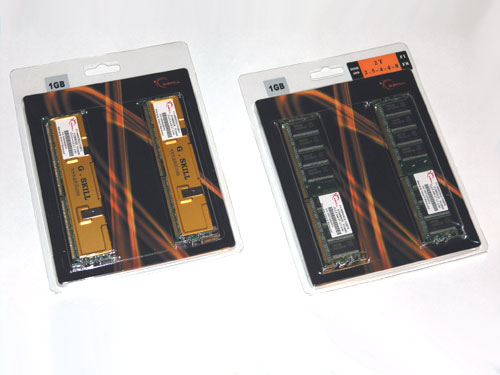

Все модули производства G.SKILL поставляются в упаковке единого стандарта: запечатанный пластиковый конверт с цветной вкладкой внутри.

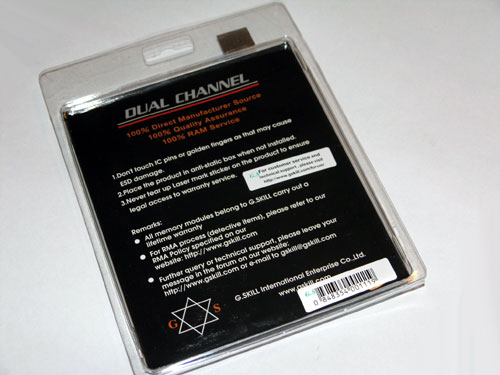

С обратной стороны упаковки приводится традиционная маркетинговая информация и краткое руководство по эксплуатации.

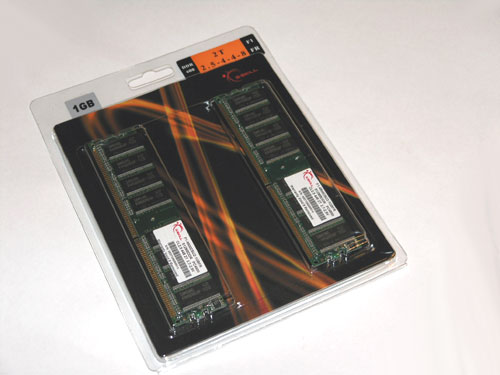

Комплект G.SKILL F1-4800DSU2-1GBFR состоит из двух модулей памяти DDR стандарта PC4800 (DDR600), каждый объемом 512 МБ.

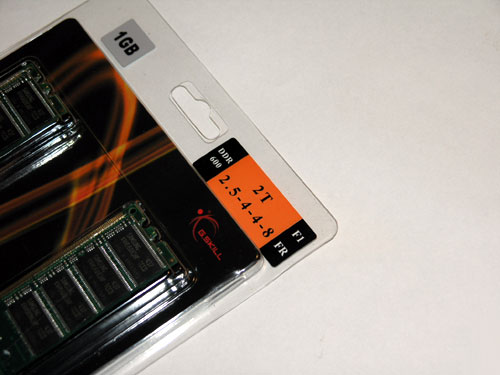

Отдельная наклейка на упаковке сообщает об объеме комплекта, вторая более информативна и содержит информацию о стандарте, таймингах и наименовании модулей. Никаких дополнительных аксессуаров в комплекте не предполагается.

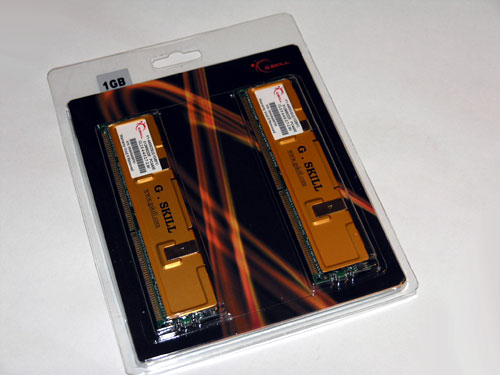

Второй набор, G.SKILL F1-4400DSU2-1GBFC, также состоит из двух модулей по 512 МБ каждый, но стандарта PC4400 (DDR566).


Оформление упаковки точно такое же, как у первого комплекта.

Осмотр

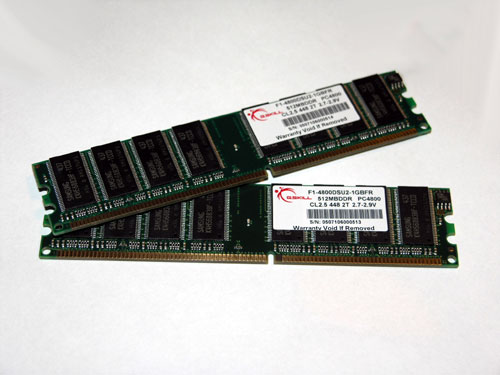

Начнем со старшей модели. Более простой дизайн для модуля памяти придумать уже сложно - по внешнему виду этот продукт абсолютно не отличается от любой типичной бюджетной DDR-памяти. Такое оформление (без heat spreader'ов) типично для подавляющего большинства планок G.SKILL. Это вполне оправдано как по экономическим соображениям, так и с точки зрения пользователя. Оверклокер, планирующий эксплуатировать эти модули в экстремальных условиях значительно повышенного напряжения Vdimm, должен будет сам озаботиться установкой охлаждения на память и, скорее всего, предпочтет third-party решения. А при обычном использовании дополнительные радиаторы и ни к чему.

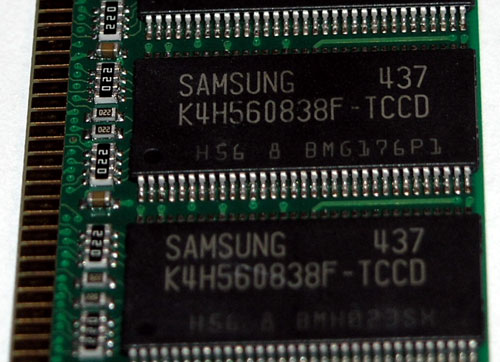

Благодаря отсутствию теплорассеивателей, чипы видны как на ладони. В отличие от серии DDR ZX, где на IC имелась собственная маркировка G.SKILL, у F1-4800DSU2-1GBFR принадлежность чипов определяется мгновенно. Да, это те самые Samsung TCCD, столь ценимые оверклокерами за гибкость условий работы и великолепный потенциал разгона. На каждой стороне планки размещено по 8 чипов, что в сумме дает объем 512 МБ. Судя по поведению модулей, G.SKILL производит дополнительный отбор чипов - обычно даже TCCD не способны на такие "трудовые подвиги"...

Печатная плата типа BrainPower B6U808 применяется во всех DDR-продуктах G.SKILL. Как мы уже неоднократно отмечали, по статистике модули, изготовленные на таких РСВ имеют больший потенциал, нежели собранные на референсных печатных платах разработки JEDEC. Еще один плюс в копилку G.SKILL.

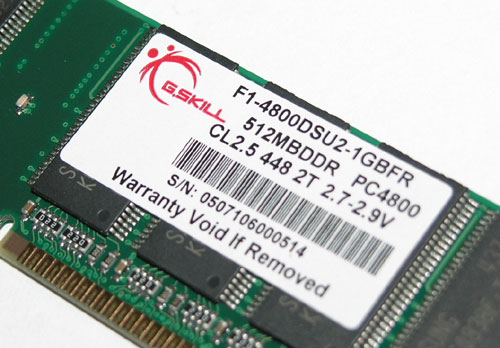

Наклейка на лицевой стороне модуля несет всю необходимую информацию о характеристиках продукта.

F1-4800DSU2-1GBFR 512 MB DDR PC4800 CL 2.5 448 2T 2.7-2.9V

Следует отметить изменение в политике G.SKILL относительно маркировки своих модулей. Предыдущие модели с рейтингом PC4400 или PC4800 имели двойную маркировку: кроме "родного" режима работы, все модули маркировались как DDR400 2-5-2-2, благо чипы TCCD без проблем позволяют такой режим работы. Серии "FR" и "FC" более не используют эту схему наименования, сохранив лишь одну маркировку - основную.

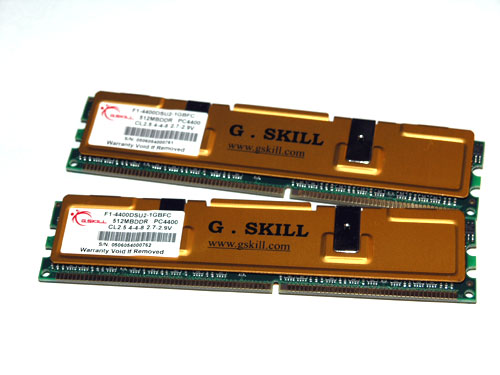

А вот второй комплект памяти от G.SKILL как раз необычен с точки зрения внешнего оформления. На этот раз компания все же решила применить теплорассеиватели для охлаждения модулей.


Используются heat spreader'ы типичного дизайна, без каких-либо оригинальных изменений в конструкции. Аналогичные теплорассеиватели применяют Kingston, Transcend, Crucial и многие другие производители. Это две штампованные алюминиевые пластины с анодированием (в случае G.SKILL - в желтый цвет), соединяемые двумя хромированными металлическими зажимами.

В центре радиатора нанесен простенький логотип G.SKILL и адрес корпоративного веб-сайта. Дизайн можно было бы сделать и получше...

В отличие от оригинальных конструкций Corsair и GeiL, такое охлаждение поддается разборке без потери гарантии. Именно по причине существования таких умельцев, G.SKILL как раз предусмотрели подобный исход, обезопасив свой RMA-сервис от претензий со стороны "рукодельщиков". Наклейка на модуле, чье повреждение означает потерю гарантии (отдельное предупреждение об этом есть на упаковке), пересекает один из металлических зажимов теплорассеивателя. К счастью, если делать все предельно аккуратно, то можно освободить зажим без повреждения наклейки.

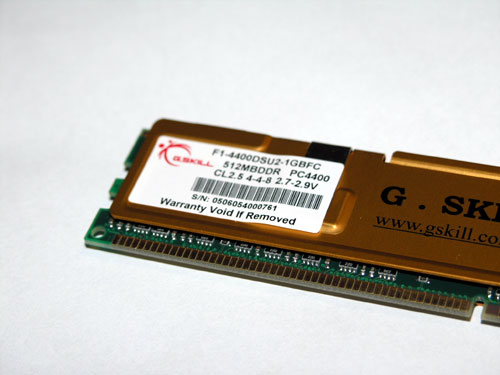

Кстати, упомянутая наклейка содержит информацию о модуле - наименование, тип, объем и тайминги.

F1-4400DSU2-1GBFC 512 MB DDR PC4400 CL 2.5 448 2T 2.7-2.9V

Впрочем, чего не сделаешь ради хорошего обзора! Для того, чтобы убедиться, какие чипы установлены на планках из этого комплекта, мы все-таки удалили радиатор. Напоминаю еще раз - не делайте этого, если хотите сохранить гарантию!

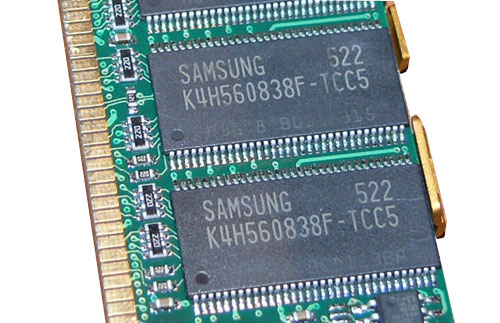

Внутри обнаружились чипы Samsung TCC5, более дешевый вариант IC от Samsung по сравнению с топовыми TCCD. Аналогично первому комплекту, используемая PCB - типа BrainPower B6U808.

Теперь, когда оба комплекта исследованы визуально, приступаем к тестированию.

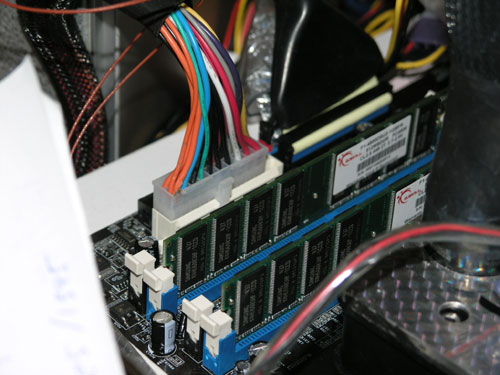

Тестовая система

Процессор: AMD Athlon 64 FX-57 (2.8 GHz)
Материнская плата: ASUS A8N-SLI Premium
Оперативная память: 2 x 512 МБ G.SKILL F1-4800DSU2-1GBFR, 2 x 512 МБ G.SKILL F1-4400DSU2-1GBFC
Видеокарта: 2x Gainward CoolFX/Ultra 3500 (GF 7800 GTX) @ SLI
Жесткий диск: Western Digital 1200JB + LaCie d2 Extreme 250 GB
Блок питания: Sweex Gold Series 650W
Система охлаждения: ECT Prometeia Mach II GT



Разгон

Современные модули памяти, особенно оверклокерские модели, целесообразно проверять только в двухканальном режиме - все нынешние платформы энтузиастского класса используют именно двухканальный доступ к памяти. В таком режиме несколько снижается разгонный потенциал, поэтому владельцы Athlon 64 для Socket 754 (а также любители Dothan'ов и пользователи со старыми платформами типа Intel 845PE/848Р) смело могут накидывать минимум 10 МГц к указанным цифрам, особенно при расслабленных таймингах.

В отличие от видеокарт, модули оперативной памяти одного типа, как правило, сравнительно слабо различаются по оверклокерскому потенциалу, поэтому полученные результаты адекватно демонстрируют уровень разгоняемости модулей.

Тестирование проводится в четырех разных режимах: с минимальными таймингами (2-5-2-2-1Т), средними (2-6-3-3-1Т), максимально эффективными (2,5-8-3-3-1Т) и штатными (2,5-8-4-4-2Т). Каждый тест проводится при напряжении питания 3.0 В (предел для возможностей используемой материнской платы без внесения аппаратных модификаций).

Все performance-related установки BIOS установлены в наиболее производительные значения.

Вначале посмотрим содержимое микросхем SPD у обоих наборов.


Оба комплекта имеют грамотно прописанные параметры: отсутствие сверхнизких таймингов на частоте DDR400 гарантирует совместимость с максимальным количеством материнских плат (иногда с низколатентными модулями, у которых изначально прошиты значения вроде 2-5-2-2, возникают проблемы). Второй столбик на скриншоте - параметры работы в режиме DDR566 (т.е. PC4400), прописанные на исключительно щадящем уровне. Удивило, что в SPD у F1-4800DSU2-1GBFR также прошиты именно значения от PC4400, включая указываемый тип модуля. Впрочем, я сталкивался и с более "изобретательными" SPD, а на работоспособность комплекта в реальных условиях это никак не повлияло. А перестраховка со штатными таймингами, опять таки, может позитивно повлиять на стабильность работы в некоторых случаях.

Обратите внимание на параметр CAS Latency 2.5, указанный и в спецификациях. Дело в том, что чипы Samsung TCCD очень не любят CAS 3! Установка этой характеристики на указанное значение в теории увеличила бы разгон еще больше, за счет некоторого падения скорости при одинаковых частотах по сравнению с CAS 2.5. Однако, эти размышления остаются лишь теорией: TCCD в этом случае совершенно нетипично _теряет_ в разгоне, причем иногда очень значительно...

Начнем проверку со старшей модели.

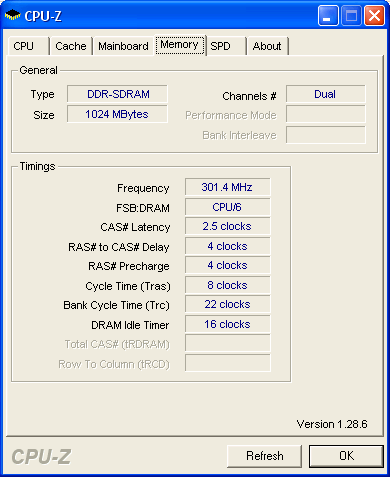

Заявленные DDR600 - это уже очень серьезная частота, крайне редко покоримая DDR-модулями без экстремальных мер. Тем не менее, с указанными в спецификациях таймингами комплект F1-4800DSU2-1GBFR безо всяких проблем на этой частоте заработал. Напряжение при этом составило 2.7В, то есть минимальное по спецификациям (2.7-2.9В). Уже впечатляет! После этого мы с энтузиазмом принялись "выжимать все соки" из топового продукта G.SKILL.

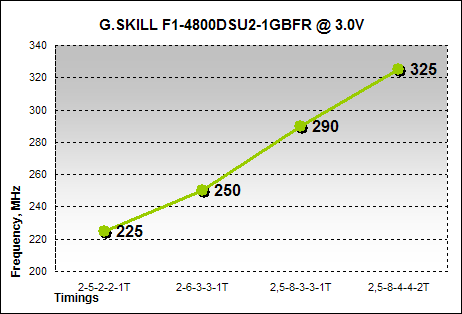

Дальнейшее исследование (уже при напряжении 3.0В) показало такие результаты:

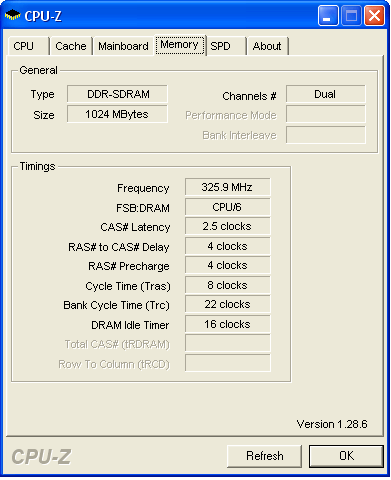

Как показало наше тестирование, эти модули легко достигают частоты DDR650 (!), или несуществующего стандарта PC5200, при скромном напряжении 3.0В и таймингах 2.5-8-4-4-2Т. Даже для моделей на базе чипов Samsung TCCD это выдающийся результат!

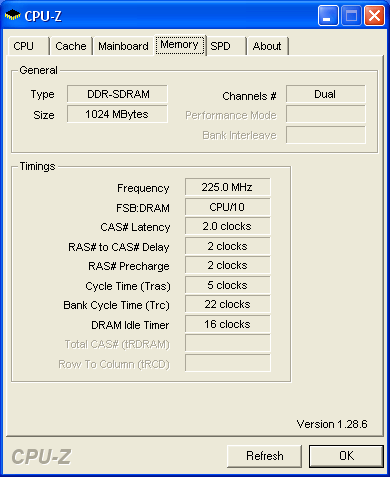

Кроме того, при установке задержек на минимальный уровень 2-5-2-2-1Т, работоспособность сохранялась до частоты DDR450. Такой результат немного уступает показателям классических Winbond BH-5 - в среднем DDR466 и выше в аналогичных условиях. Однако, культовым BH-5 (напомню, давным-давно снятым с производства и недоступным на рынке) и не снилась подобная гибкость конфигурирования подсистемы памяти, которую обеспечивают Samsung TCCD...

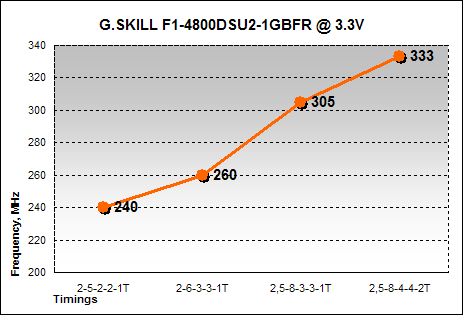

Имея столь выдающуюся по своим характеристикам память, мы не могли отказаться от идеи более экстремального разгона данного комплекта. Для этого был сделан простой вольтмод Vddr, поднявший напряжение на планках памяти до уровня цепи 3.3 В.


Как видите, на минимальных таймингах поведение комплекта от G.SKILL действительно напоминает BH-5, средний разгон которых при напряжении 3.3В и указанных таймингах составляет 240-250 МГц. Однако, наиболее интересная часть это результаты в режиме 2,5-8-3-3-1T. Вообще-то, данная модель материнской платы известна своей нелюбовью к параметру 1Т на частотах свыше 275 МГц HTT. Но, кажется, для G.SKILL F1-4800DSU2-1GBFR было сделано исключение - при повышении напряжения мы добились стабильной работы модулей на частоте DDR610 при 1T Command rate. Кроме того, установка таймингов 2,5-8-4-4 (также при CR=1T) позволила еще на 5 МГц поднять частоту разоты памяти, до 310 (DDR620) МГц. А вот максимальный разгон с CR=2T явно лимитируется потенциалом нашего экземпляра ASUS A8N-SLI Premium - пройти тест выше 333 HTT (и DDR666, соответственно) оказалось невозможным.

Вдоволь наигравшись с чемпионской памятью, переходим ко второму комплекту, G.SKILL F1-4400DSU2-1GBFC стандарта DDR566.

"Обязательная программа" в виде работы на штатных частотах с указанными в спецификациях таймингами и напряжением 2.7В отработана на "отлично", DDR566 2.5-8-4-4-2T работают без проблем.

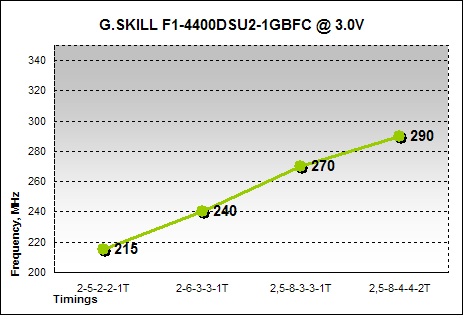

Дальнейшее тестирование при 3.0В (проверка с вольтмодом не проводилась) выявило следующие предельные частоты стабильной работы:


Это гораздо меньше, чем у G.SKILL F1-4800DSU2-1GBFR и, в отличие от "чемпионского" топового продукта, достаточно типично для современных IC от Samsung. Но и цена на комплекты заметно различается, делая G.SKILL F1-4400DSU2-1GBFC значительно более доступным продуктом.

Производительность

Платформа Athlon 64 очень чувствительна к латентности оперативной памяти: интегрированный в процессор контроллер не создает "бутылочного горлышка", что приводит к резкому росту скорости работы системы в целом при снижении таймингов. В среднем, в режиме DDR400 разница в реальных приложениях между 2-5-2-2 и 3-8-4-4 составляет около 20%, а в некоторых бенчмарках она еще выше.

Неудивительно, что мысль "для Athlon 64 оптимальны модули с минимальными таймингами" весьма живуча и достаточно оправдана во многих ситуациях. Однако, в данном случае у нас далеко не типичный случай: мало кто из конкурентов G.SKILL на рынке может похвастаться столь впечатляющими частотными характеристиками для DDR-памяти. Поэтому, мы провели небольшое тестирование скорости работы подсистемы памяти, использовав комплект G.SKILL F1-4800DSU2-1GBFR в его штатных и предельных режимах (указанные выше частоты при напряжении Vddr 3.0В и 3.3В). С учетом некоторого колебания результатов, приводятся показатели, округленные до 50 КБ/с.


Результаты оказались не совсем ожидаемыми. Действительно, низкие задержки при DDR450 "вытягивают" производительность подсистемы памяти на уровень, почти аналогичный результату DDR650 с "расслабленными" таймингами... Зато DDR400 в "спортивном" режиме заметно проиграл штатному DDR600. Но это все достаточно предсказуемо и не столь удивительно. А теперь посмотрите на результат 2,5-8-3-3-1Т @ DDR600 - потрясающе, впервые в моей практике результат Sandra Memory Benchmark практически достиг черты 9000 КB/s!

Выдающийся показатель обеспечил один-единственный параметр в BIOS: DRAM Command Rate, установленный в значение 1T (вместо штатного для DDR600 2Т). Увы, в таком случае с напряжением 3.0В красивая цифра DDR600 недостижима (для этого потребуется поднять напряжение еще на 0.3В), но в целом по performance boost влияние DRAM Command Rate = 1Т можно сравнить с впрыском нитрооксида в двигатель автомобиля :)

Вердикт

Изучение топовых продуктов от G.SKILL подтвердило, что имидж "любимцев оверклокеров" завоеван этой компанией не зря.

G.SKILL F1-4800DSU2-1GBFR потрясли нас не только способностью стабильно работать на частоте DDR650 без применения экстремальных средств, но и возможностью работать на частоте, близкой к DDR600, с таймингами 2.5-8-3-3-1Т даже без модификаций материнской платы. Ну и конечно же, все остальные плюсы TCCD-based модулей - в наличии, включая способность заменить BH-5 при минимальных таймингах.

Плюсы:

  • DDR650 при Vddr = 3.0V
  • DDR600 при CR = 1T и Vddr = 3.3V
  • выдающиеся оверклокерские способности;
  • гибкость настройки;
  • чипы Samsung TCCD;
  • адекватная цена

Минусы:

  • сравнительная редкость на рынке

Распространенность модулей G.SKILL заметно ниже, чем у ведущих игроков на рынке, таких как Corsair или Kingston, но если вы сможете найти такой комплект в продаже - берите, не задумываясь! А мы же отмечаем этот продукт наградой ModLabs.net Certified Hardcore.


Младшая модель G.SKILL F1-4400DSU2-1GBFС волшебными свойствами вышеупомянутого продукта не обладает. Зато ее цена заметно ниже.

Плюсы:

  • сравнительно недорогой комплект DDR566;
  • наличие теплорассеивателей;
  • невысокая цена

Минусы:

  • сравнительная редкость на рынке

В целом, поведение модулей вполне адекватно и продукт заслуживает внимание более экономных энтузиастов, ищущих качественную память для системы среднего уровня.

Благодарим компанию G.SKILL за предоставленные наборы оперативной памяти G.SKILL F1-4800DSU2-1GBFR и G.SKILL F1-4400DSU2-1GBFC.
