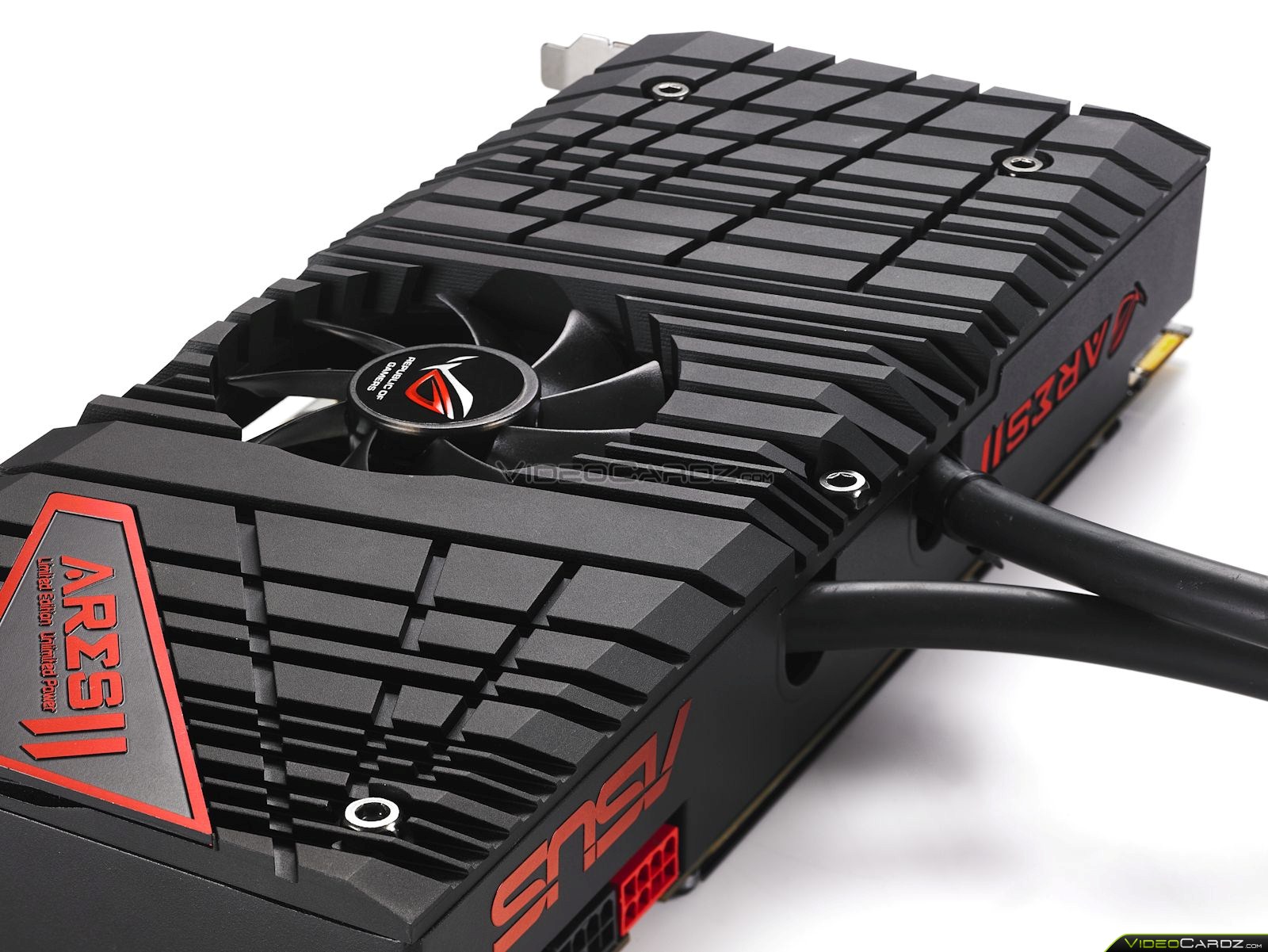

Несколько дней тому назад мы сообщали вам о новом высокопроизводительном графическом ускорителе серии Republic of Gamers от компании ASUS. Видеокарта ASUS ARES2 использует два 28-нм ядра AMD Tahiti XT2 и оснащается одной из самых мощных подсистем питания для обеспечения работоспособности набортной установки CrossFire. На днях в Сети появились качественные снимки печатной платы новинки, с которыми мы спешим познакомить наших читателей.

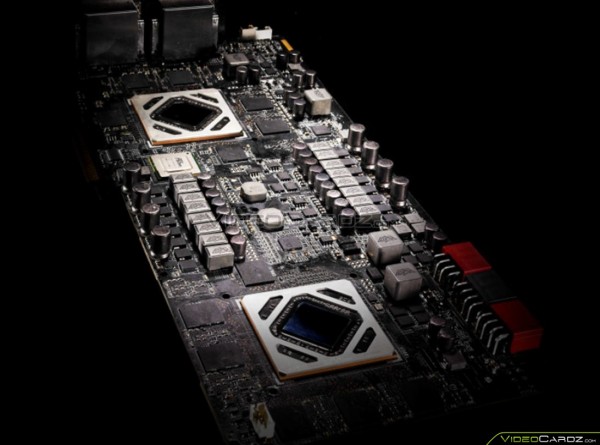

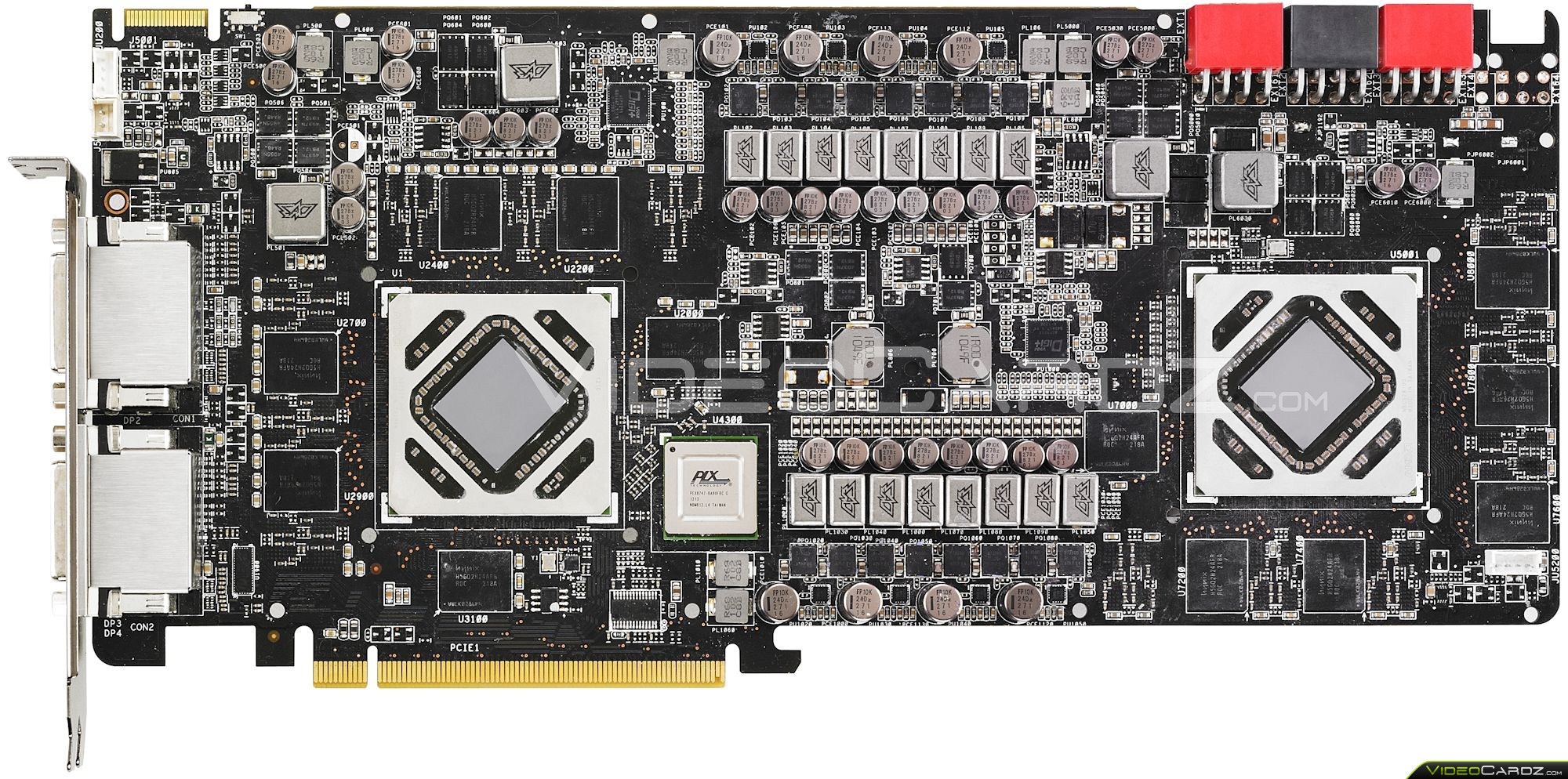

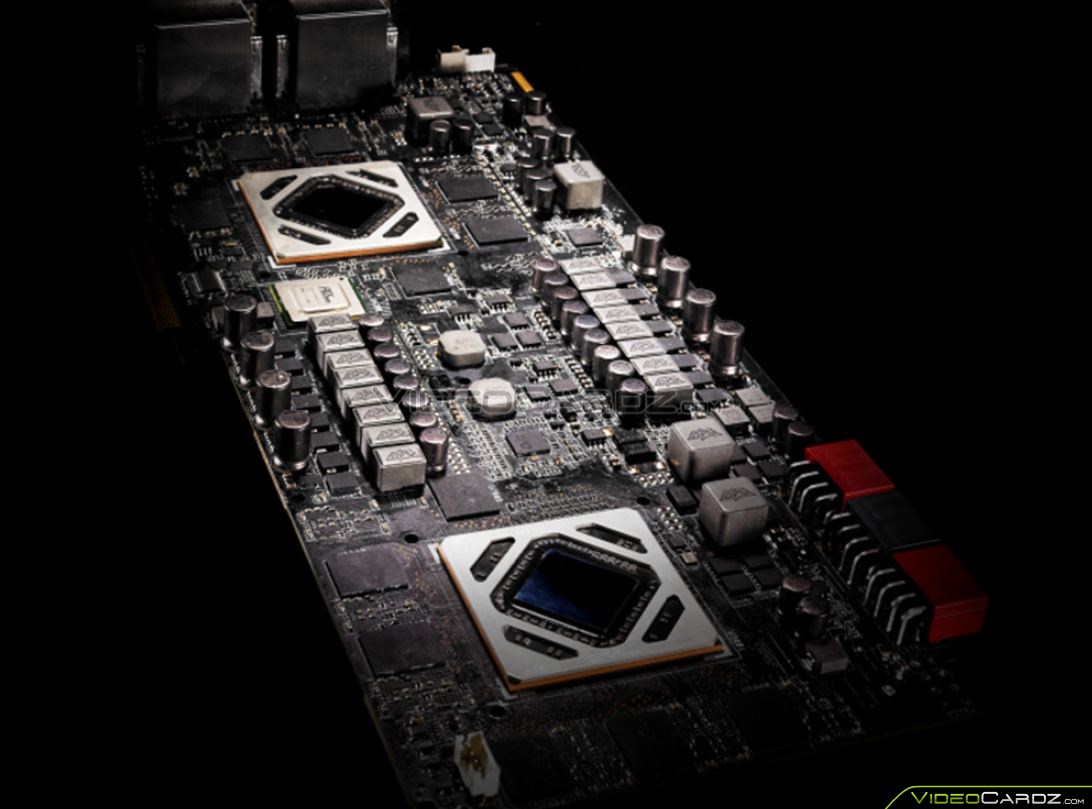

Отметим, что видеокарта ASUS ARES2 характеризуется частотой ядра 1050/1100 МГц (базовая/GPU Boost), и при этом может похвастаться приличным потенциалом для разгона. Как видно из снимков, адаптер располагает цифровой VRM (DIGI+ VRM) с компонентами Super Alloy Power, каждому GPU предоставляется по 8+2 фазы с отдельными контроллерами напряжения; на печатной плате карты распаяно три 8-контактных разъема дополнительного питания PCI-E Power. Каждое ядро синхронизируется с чипами памяти Hynix H5GQ2H24AFA GDDR5 общим числом 24 штуки (по 12 с каждой стороны PCB), интересно, что именно такая VRAM использовалась в GeForce GTX 660 Ti. Видеокарта ASUS ARES2 (ARES2-6GD5) оснащена мостовой микросхемой PLX PEX8747, которая нашла широкое применение в материнских платах на основе чипсета Intel Z77.

На задней панели ускорителя будущий владелец обнаружит видеовыходы DisplayPort, в количестве четырех штук, а также по одному DVI-D и DVI-I. ASUS ARES2 (ARES2-6GD5) будет выпущена ограниченным тиражом, ее дата релиза и стоимость не уточняются.

Вместе со снимками новинки присутствует и сравнительные графики производительности в 3DMark11 Extreme, которые демонстрируют подавляющее преимущество ARES2 над основными конкурентами, однако проверить их достоверность пока что возможности нет.
