Вступление, cпецификации

Вступление

Данный обзор посвящен референсной видеокарте Radeon HD 6950 2048 Мб производства Sapphire, которая относится к категории "уже не high-end, но еще и не mainstream". С момента выхода этих видеокарт на рынок прошло уже немногим более полугода, но они все еще не потеряли актуальность. За это время были оптимизированы драйвера AMD Catalyst и появилось много новых игр, среди которых есть очень ресурсоемкие. К примеру, Crysis 2 с текстурами высокого разрешения в режиме DirectX 11 способен "уронить" производительность ниже уровня "играбельности" на любой single-GPU видеокарте, даже неплохо разогнанной. В этой и еще одиннадцати других играх и будет проведено сегодняшнее тестирование Sapphire Radeon HD 6950 Мб. Так же будет рассказано о разных способах включения заблокированных потоковых процессоров и проведена проверка видеокарты на разгон, как с воздушным, так и с жидкостным охлаждением.

Спецификации

Технические характеристики AMD Radeon HD 6950 и AMD Radeon HD 6970 перечислены в таблице:

Упаковка, комплектация, дизайн PCB и возможности

Видеокарта поставляется в большой коробке черного цвета, на которой кратко перечислены её характеристики и список поддерживаемых технологий:

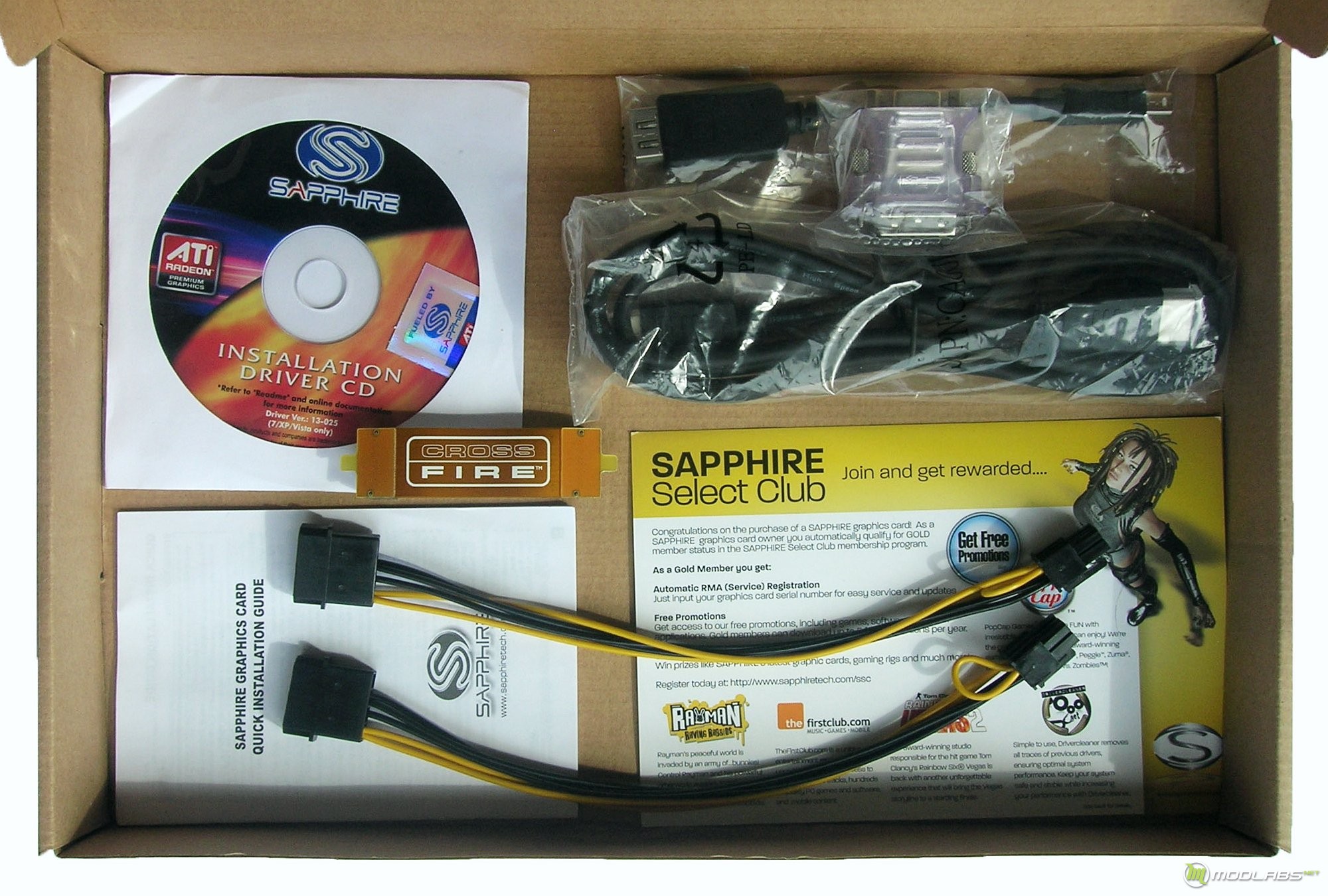

Комплектация, кроме самой видеокарты, включает в себя следующий набор:

• Инструкция по установке;
• Диск с драйверами и программным обеспечением;
• Один гибкий мостик Crossfire;
• Два переходника для подключения дополнительного питания 1x Molex 4-Pin -> 1x PCI-E 6-pin;
• Один переходник mini-DisplayPort -> DisplayPort;
• Один переходник DSub <-> DVI;
• Один кабель HDMI <-> HDMI;
• Купон для регистрации в Sapphire Select Club и фирменная наклейка.

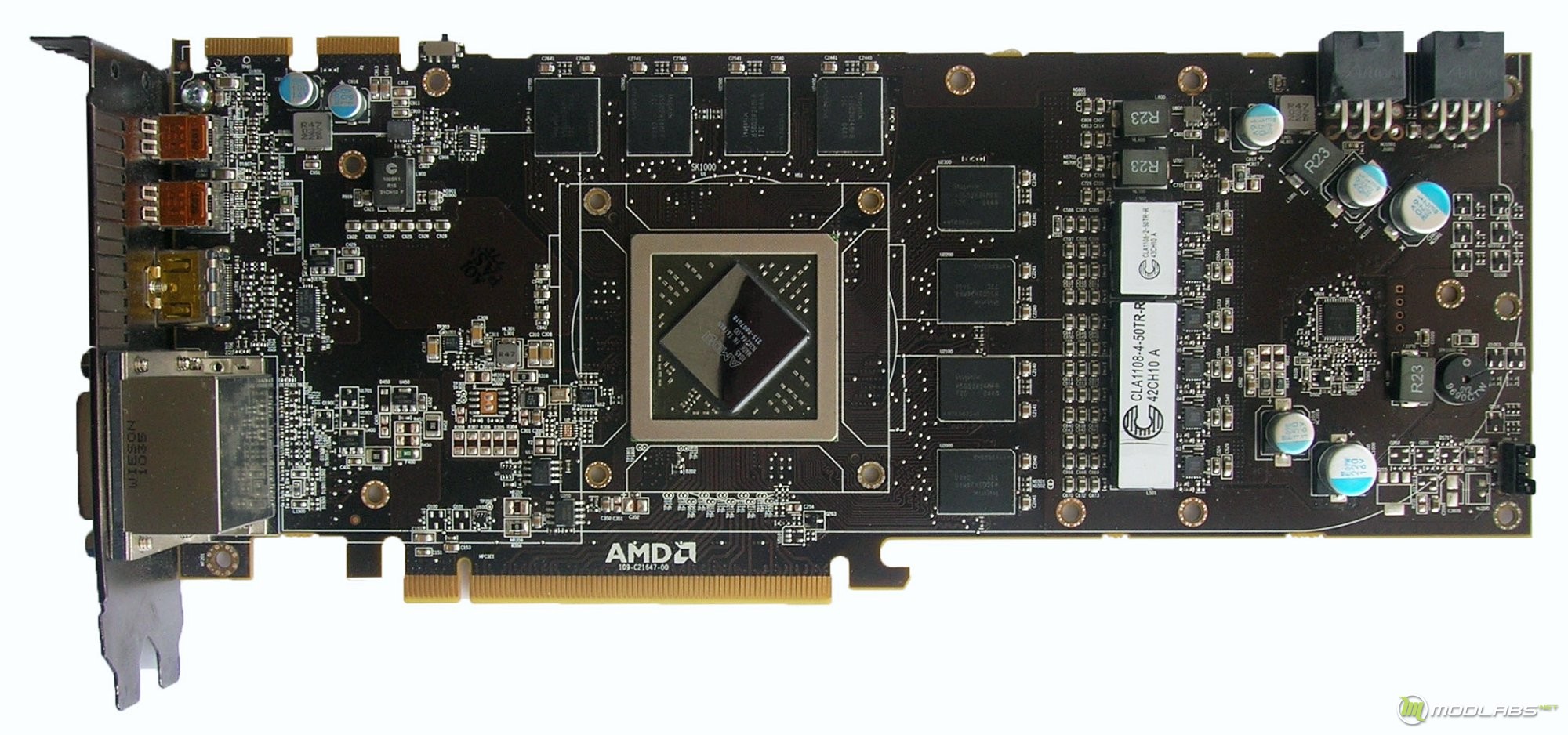

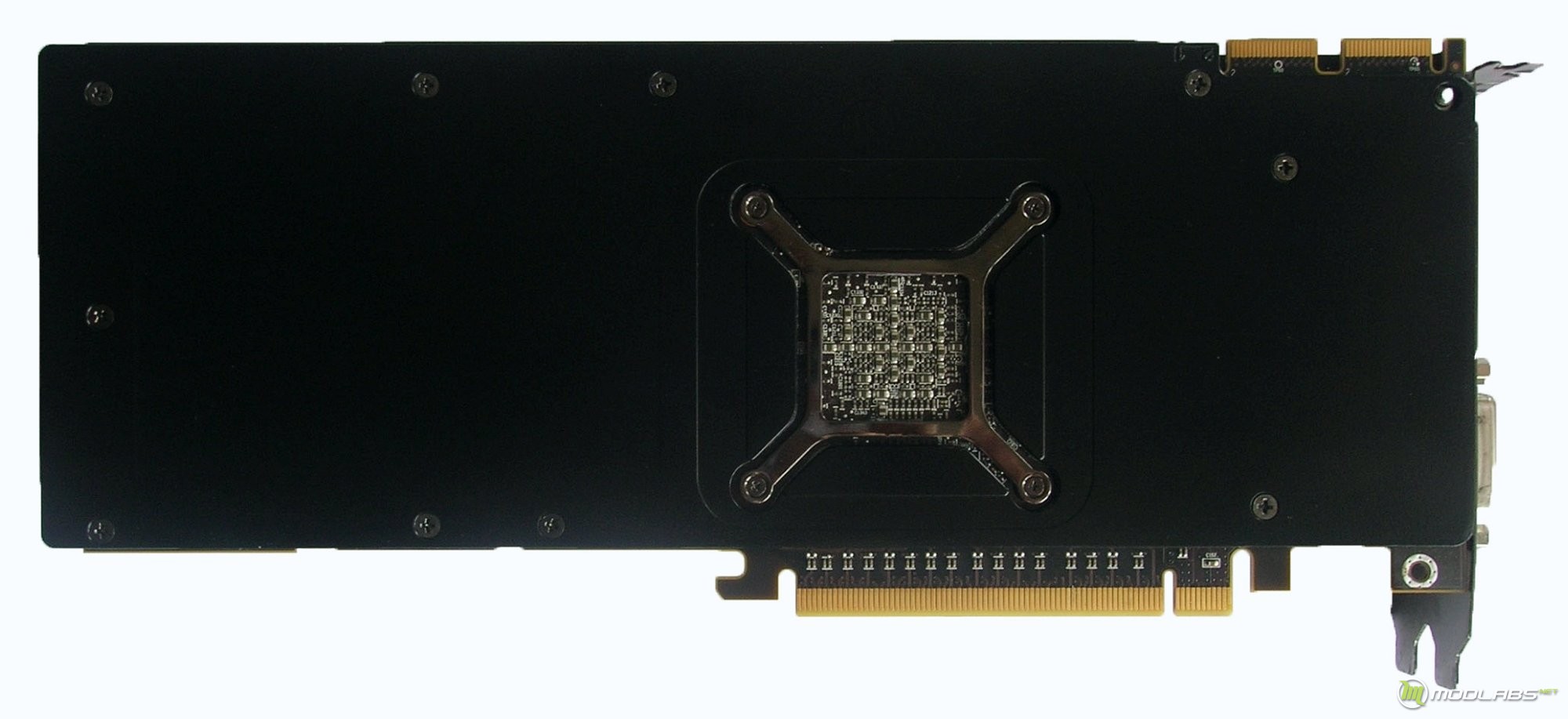

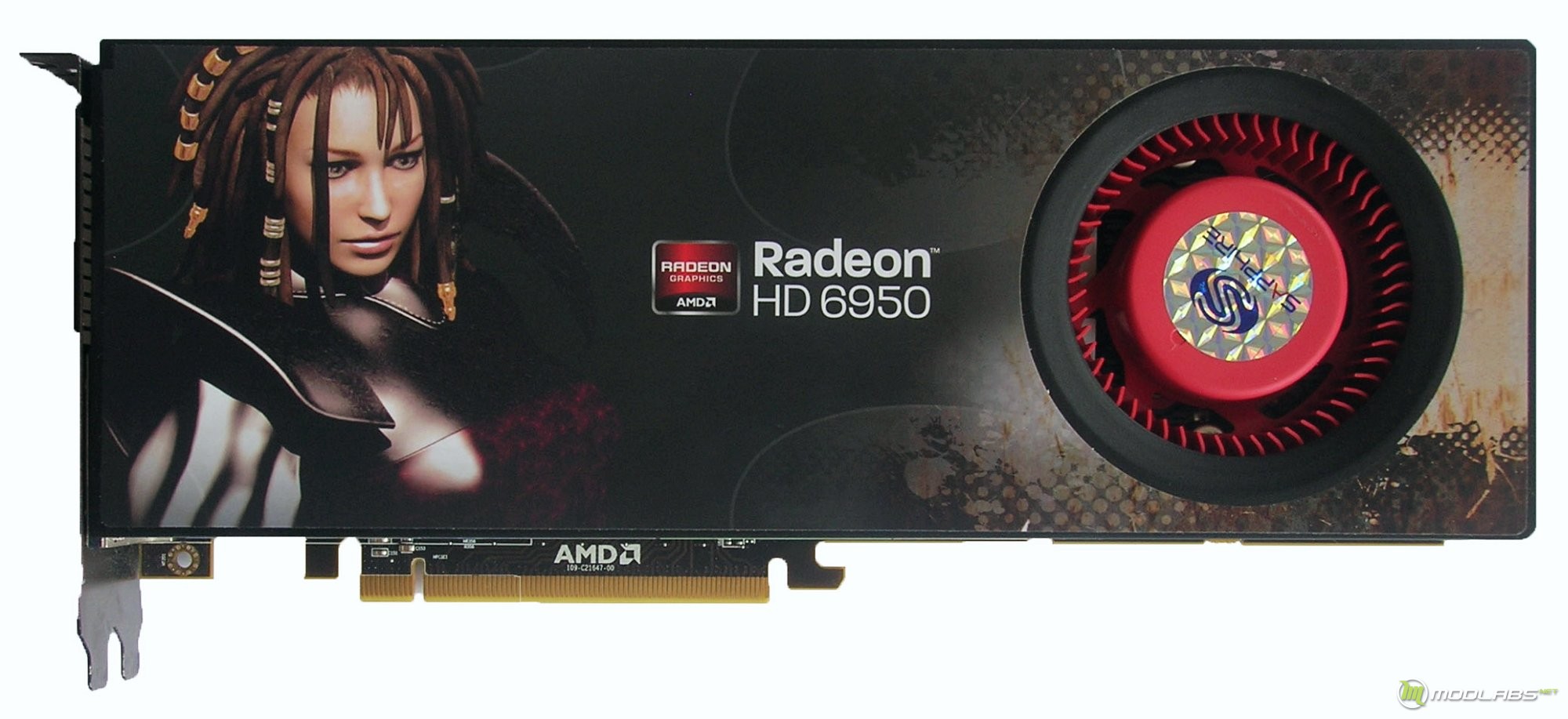

Видеокарта полностью соответствует референсной AMD Radeon HD 6950. Она использует ту же систему охлаждения, дизайн PCB и номинальные частоты. Отличие только в наклейке на лицевой стороне.

Длина видеокарты без учета планки крепления к корпусу составляет 273 мм (или 286 мм с учетом планки). Этого достаточно, чтобы полностью перекрыть по ширине не только стандартную (ATX) материнскую плату, но так же и увеличенную (EATX). Поэтому желательно чтобы на используемой вами материнской плате не было высоких радиаторов на южном мосту, а разъемы SATA были повернуты вбок.

Высота видеокарты стандартная, почти не превышает высоту планки крепления. Здесь нет выпирающих вверх тепловых трубок или увеличенной по высоте печатной платы, как это нередко бывает на нереференсных моделях видеокарт. А по ширине видеокарта занимает два слота на материнской плате.

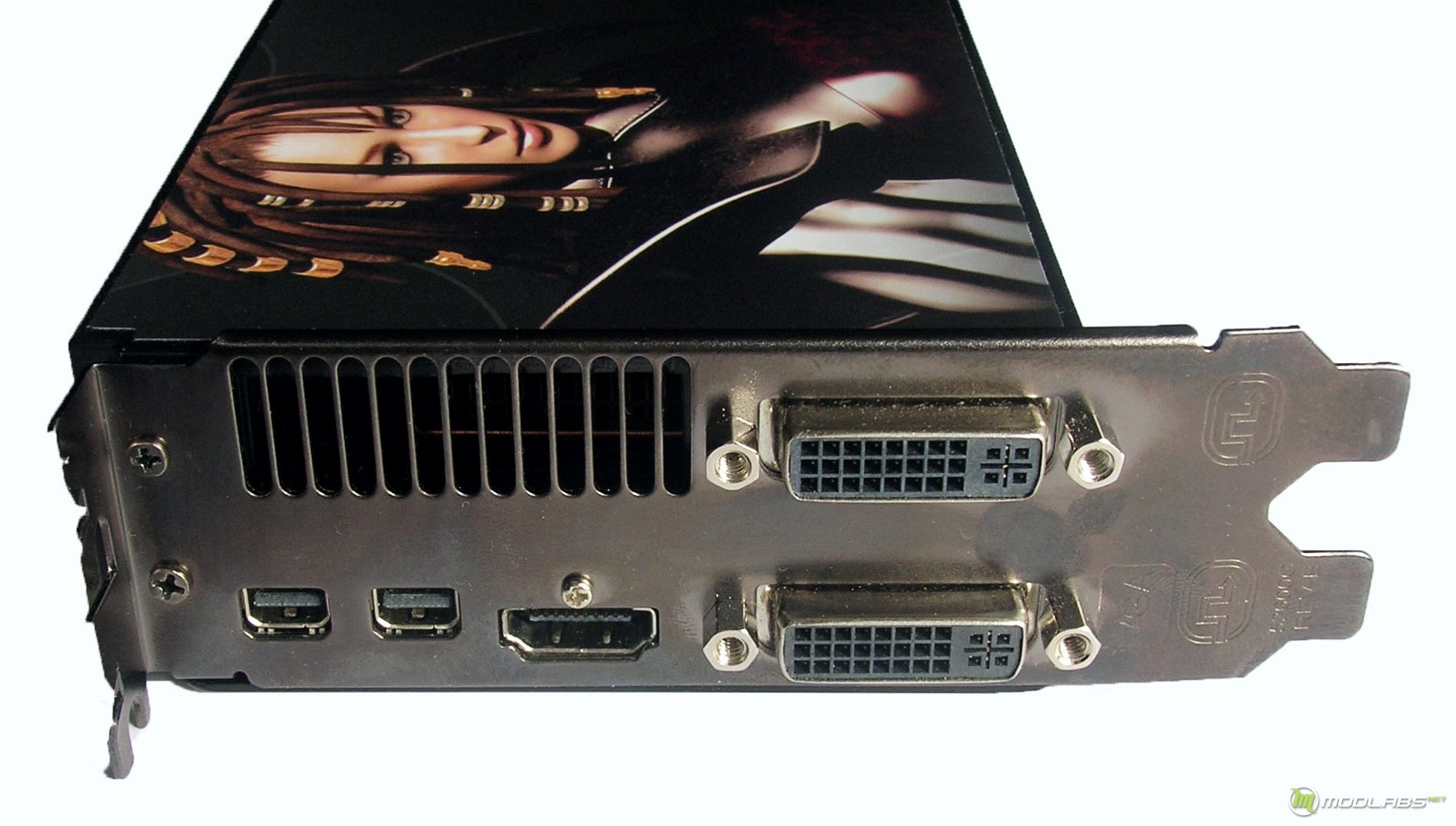

На планке для крепления к корпусу расположены отверстия для выдува наружу нагретого воздуха и набор внешних интерфейсов для подключения мониторов (два DVI, два mini-DisplayPort и один HDMI):

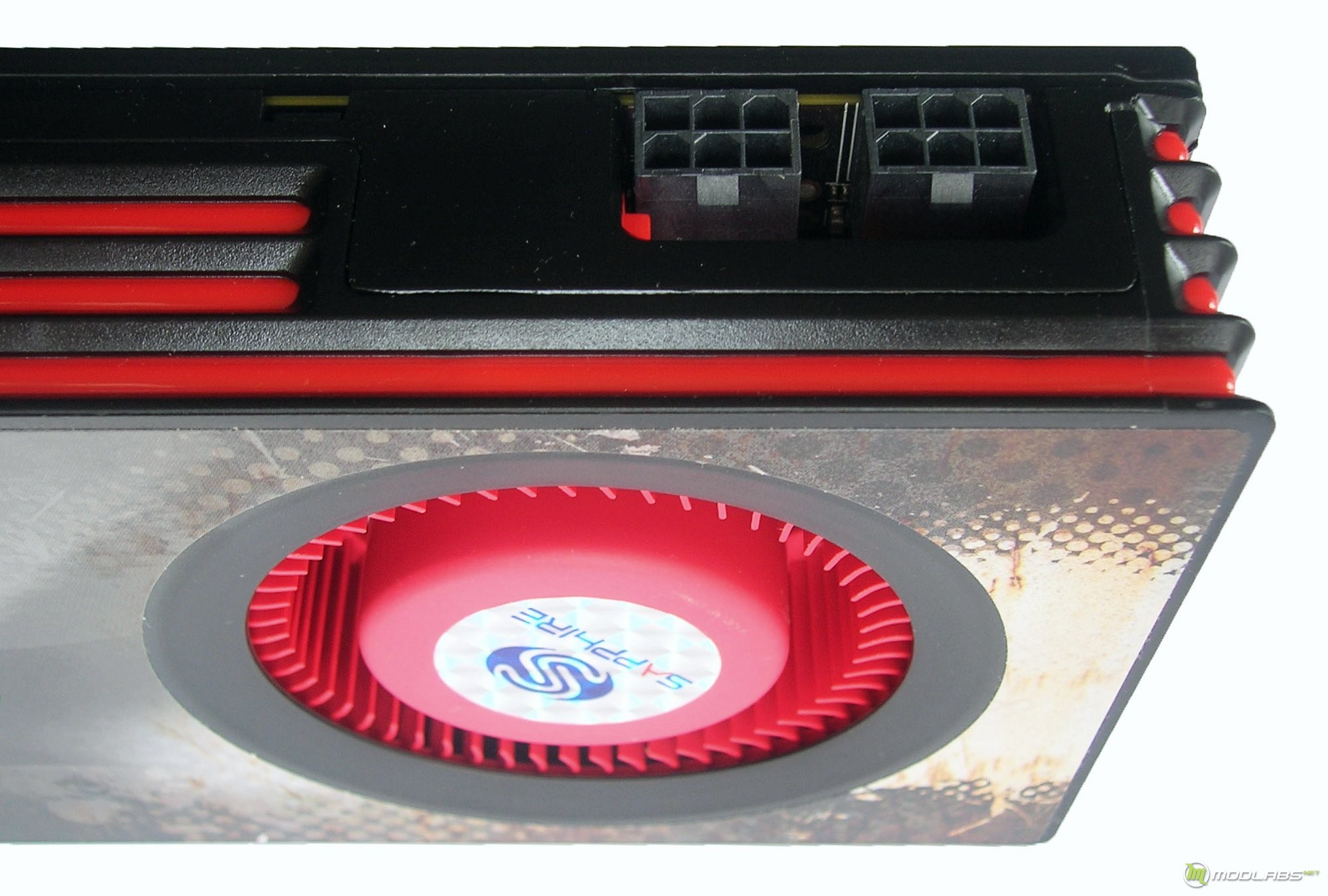

Сверху расположены два разъема 6-pin PCI-E для подключения дополнительного питания, два разъема для соединения от двух до четырех видеокарт в режиме Crossfire и переключатель для выбора активной микросхемы BIOS. По умолчанию этот переключатель установлен в положение "1", что соответствует выбору основной микросхемы BIOS, защищенной от записи в неё программными средствами. Если же пользователь захочет поэкспериментировать с BIOS (например, с целью включить заблокированные потоковые процессоры), то сначала будет необходимо переставить переключатель в положение "2", которое соответствует дополнительной микросхеме BIOS, открытой для изменения пользователем.

Сделано это для того, чтобы исключить возможность приведения видеокарты в нерабочее состояние путем прошивки пользователем некорректно модифицированного образа BIOS. Теперь, чтобы восстановить "запоротый" пользовательский BIOS достаточно до следующего старта компьютера переключится на основной BIOS (1), а после загрузки операционной системы переключится обратно на дополнительный (2) и прошить его заново. Это позволяет без последствий экспериментировать с прошивкой BIOS от других видеокарт, а так же менять такие параметры как номинальные частоты, напряжения, обороты вентилятора и верхний предел разгона в AMD Catalyst Control Conter.

Дизайн видеокарты по-прежнему рассчитан на использование двух слотов, как и предыдущие поколения референсных видеокарт AMD. Даже если снять планку для крепления к корпусу и заменить систему охлаждения на однослотовую (например, тонкий водоблок), сдвоенный несъёмный блок из двух разъемов DVI все равно не позволит использовать соседний слот на материнской плате.

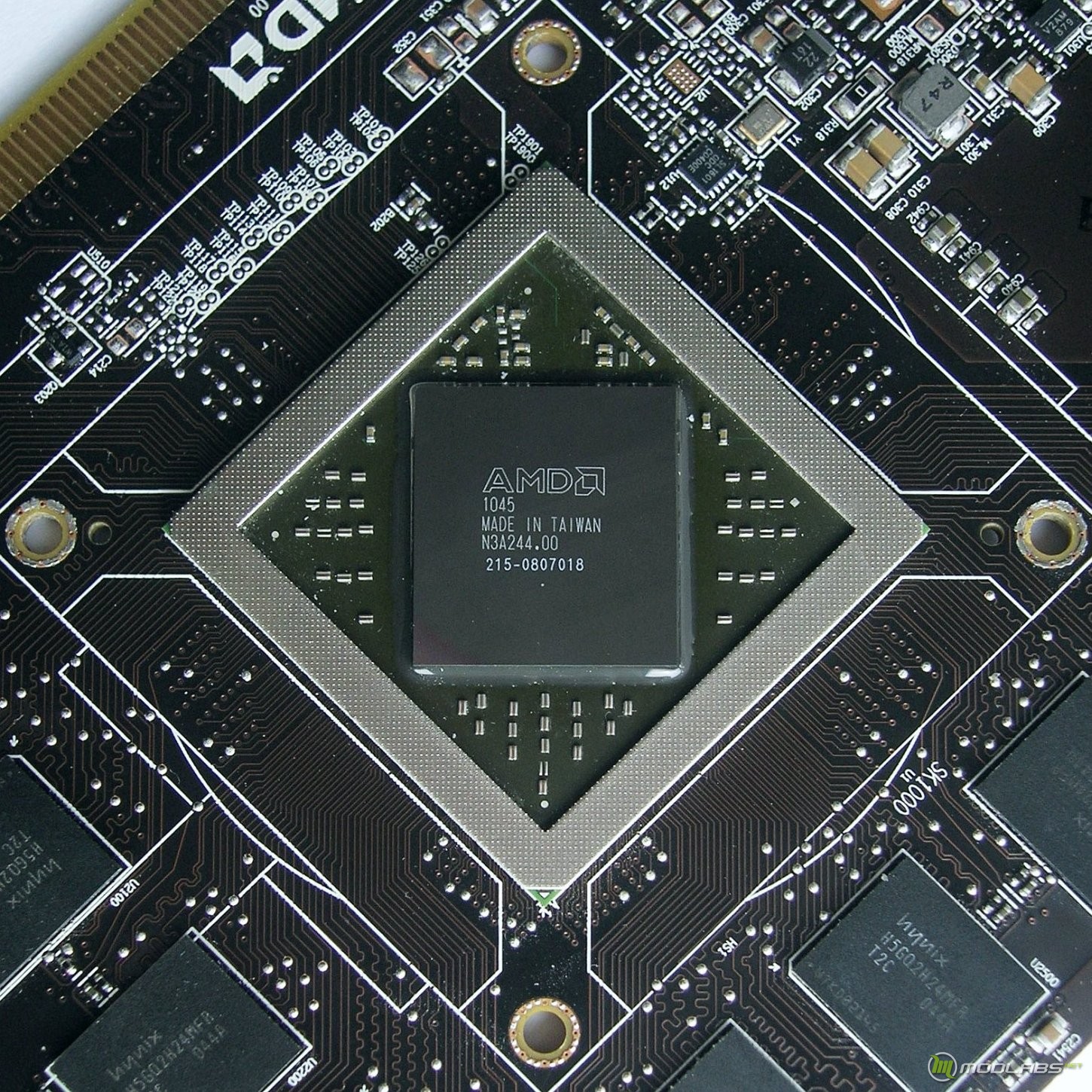

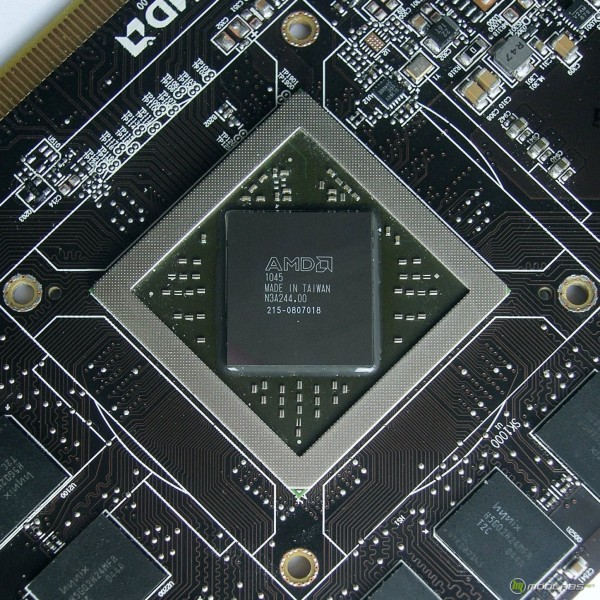

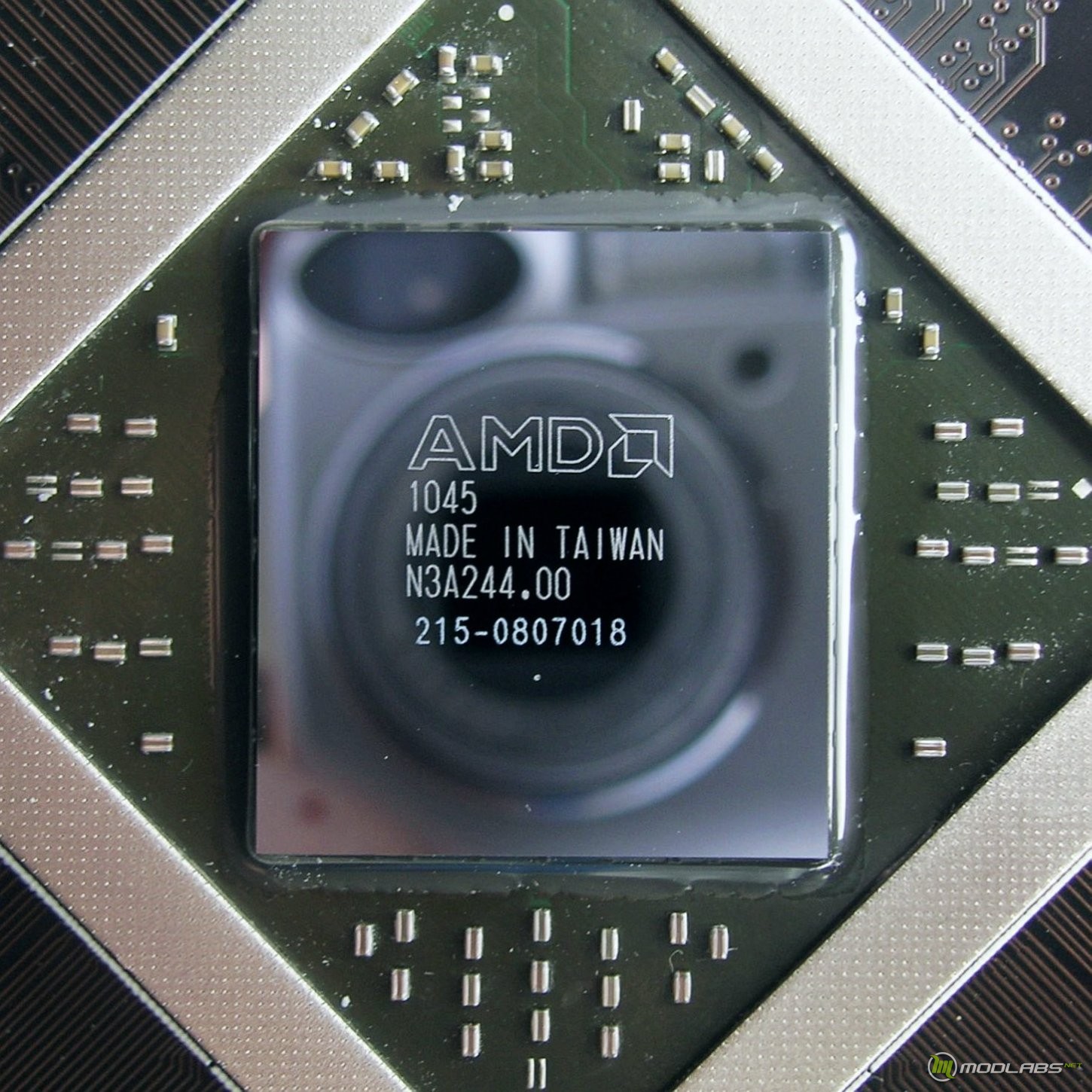

На видеокарту установлен графический процессор RV970, более известный как AMD Cayman, произведенный на 45-й неделе 2010 года по техпроцессу 40-нм. Разделение GPU RV970 на Cayman Pro (Radeon HD 6950) и Cayman XT (Radeon HD 6970) условное. Физически это одна и та же микросхема с 1536 потоковыми процессорами. Отличия только в том, что у Radeon HD 6950 они частично программно заблокированы на уровне BIOS (из 1536 включены только 1408).

Графический процессор сверху не закрыт крышкой, но по краям на него наклеена алюминиевая рамка. Высота этой рамки не превышает высоту самого GPU, поэтому нет необходимости её снимать для установки альтернативной системы охлаждения. Вокруг GPU квадратом с расстоянием стороны 53-мм (75-мм по диагонали) расположены четыре отверстия шириной 3-мм для крепления системы охлаждения.

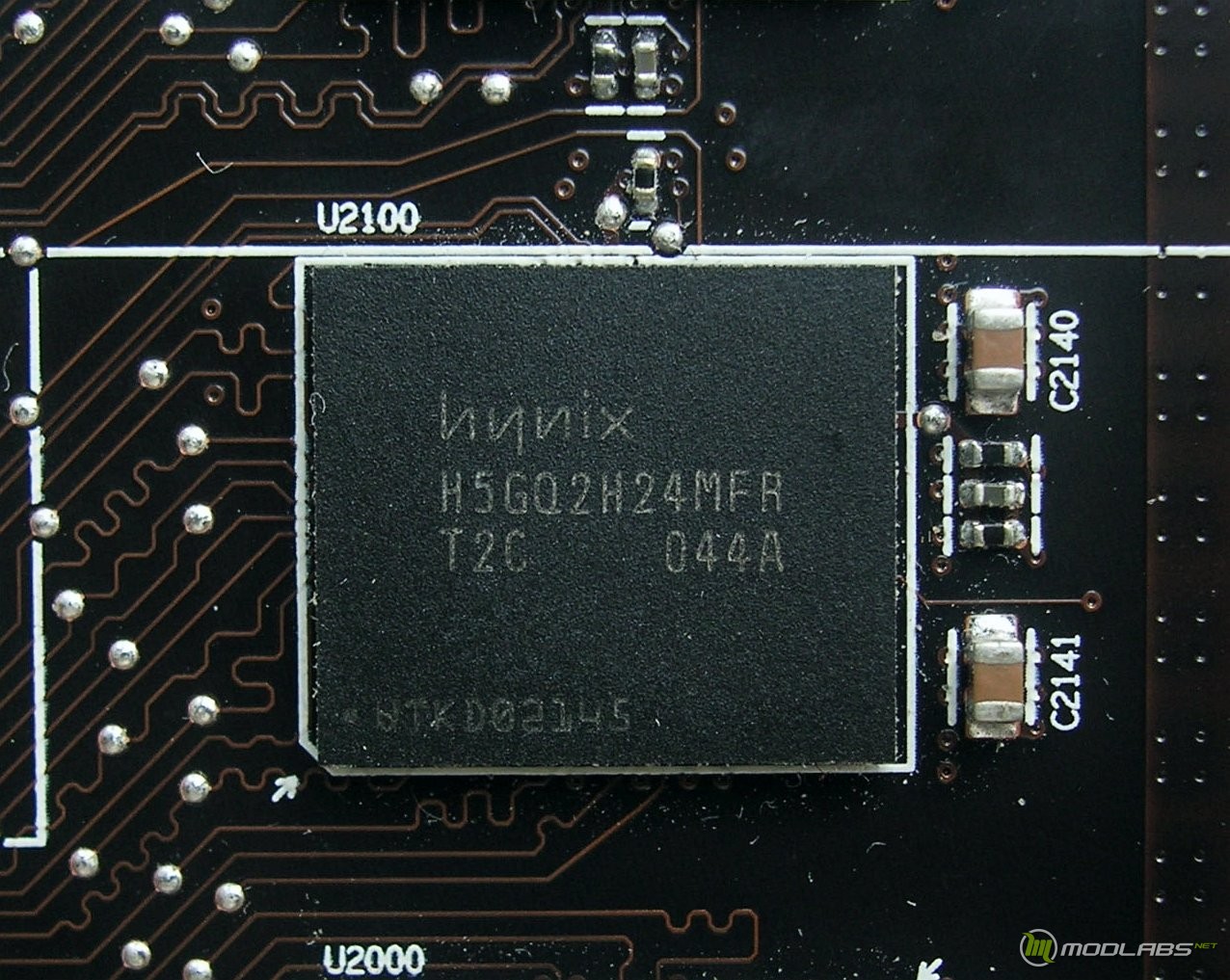

В качестве видеопамяти GDDR5 используются микросхемы Hynix H5GQ2H24MFR-T2C в корпусе FBGA и ёмкостью 2048 Мбит. Все восемь микросхем расположены с лицевой стороны видеокарты. Номинальными режимами работы для этой памяти считаются 900 МГц (3600 Gbps) с напряжением 1.35V либо 1250 МГц (5000 Gbps) с напряжением 1.50V. На AMD Radeon HD 6950 под нагрузкой память работает во втором из этих двух режимов.

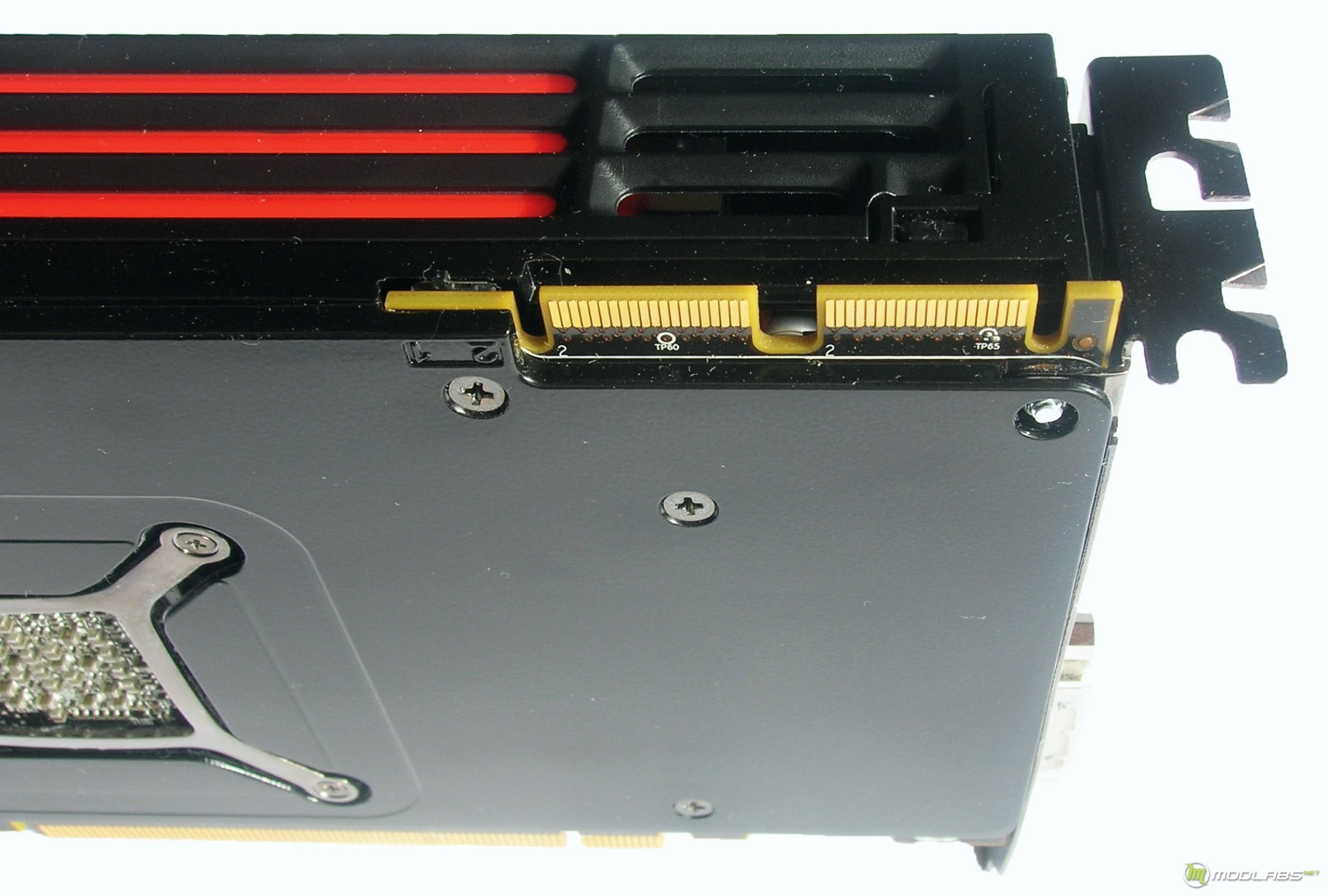

Для хранения основного и дополнительно BIOS на видеокарте установлены две микросхемы PMC-Sierra Pm25LV010 с емкостью 1 Мбит. Одна на лицевой стороне и еще одна на обратной.

Номинальные частоты Sapphire Radeon HD 6950 составляют 800 МГц по GPU и 1250 (5000) МГц по видеопамяти:

Система питания, система охлаждения

Система питания

При разработке референсного дизайна для видеокарт серии Radeon HD6850/HD6870 компания AMD впервые за долгие годы отказалась от использования компонент производства Volterra в пользу продукции CHiL Semiconductor, Anpec, Texas Instruments и Infineon. Одно из основных преимуществ такого подхода - существенно более низкий нагрев системы питания и как следствие возможность более тихой работы системы охлаждения, а так же отсутствие проблем с охлаждением системы питания при использовании альтернативных кулеров и универсальных водоблоков.

Первоначально для построения системы питания видеокарт Radeon HD6950/HD6970 планировалось использовать те же компоненты, что и на Radeon HD6850/HD6870, но возникший дефицит DrMOS-микросхем Texas Instruments CSD59901M вынудил вновь изменить планы и вернутся к использованию компонент Volterra, только уже более новых моделей по сравнению с использовавшимися на предыдущих поколениях видеокарт AMD.

Это не исключает появления в будущем обновленного дизайна для этих видеокарт, но на данный момент все референсные Radeon HD6950/HD6970 (а так же недавно выпущенный Radeon HD6990) используют одни и те же компоненты Volterra с традиционно высоким уровнем нагрева.

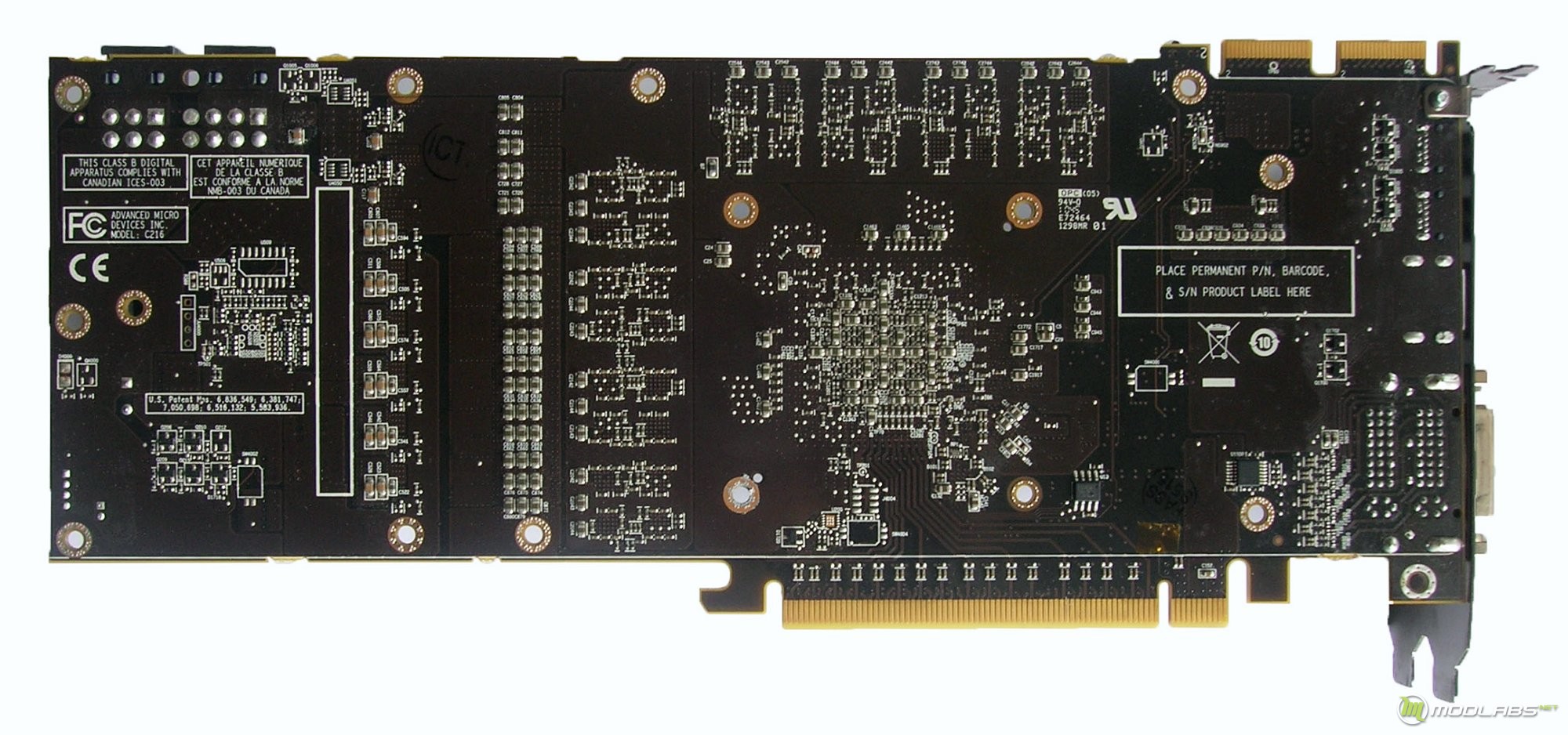

Большинство элементов системы питания AMD Radeon HD 6950 сосредоточено в правой части видеокарты с лицевой стороны:

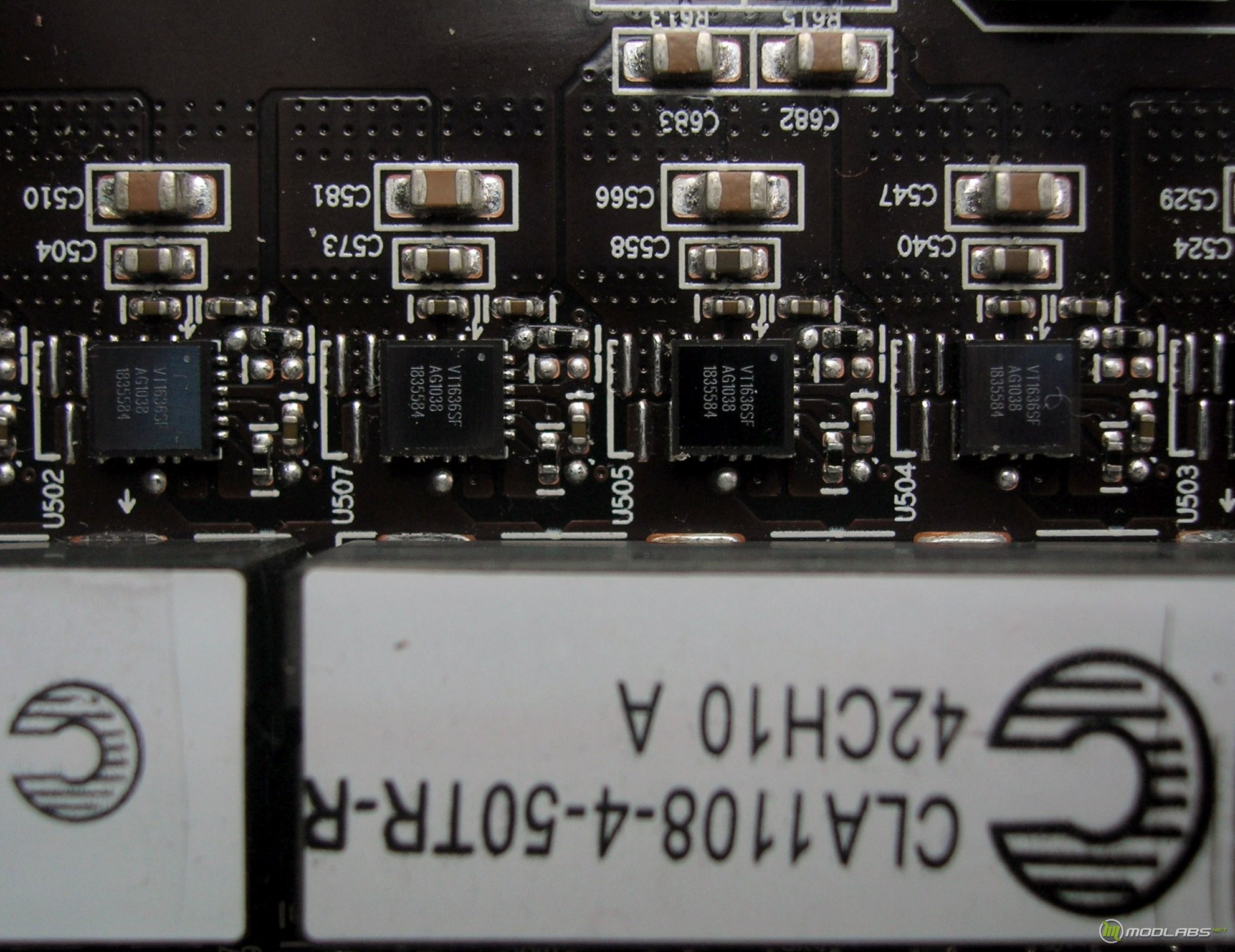

Система питания графического процессора (напряжение Vgpu) состоит из 6 фаз и использует контроллер напряжения Volterra VT1586, шесть микросхем DrMOS Volterra VT1636SF и две сборки дросселей Cooper Bussmann CLA1108-4-50TR-R и CLA1108-2-50TR-R.

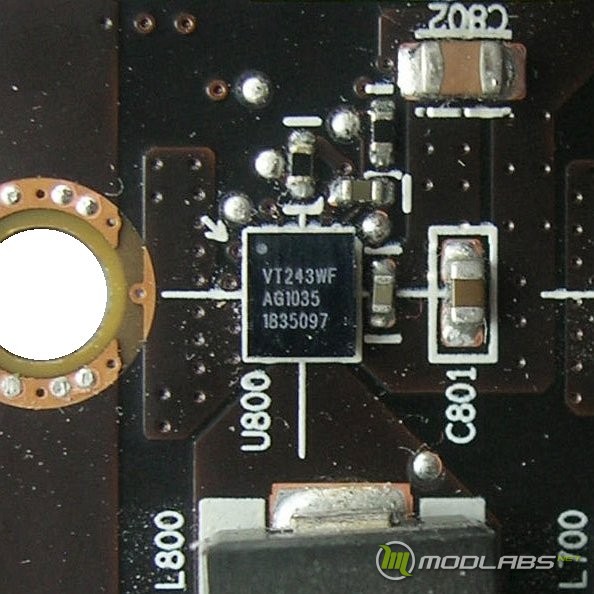

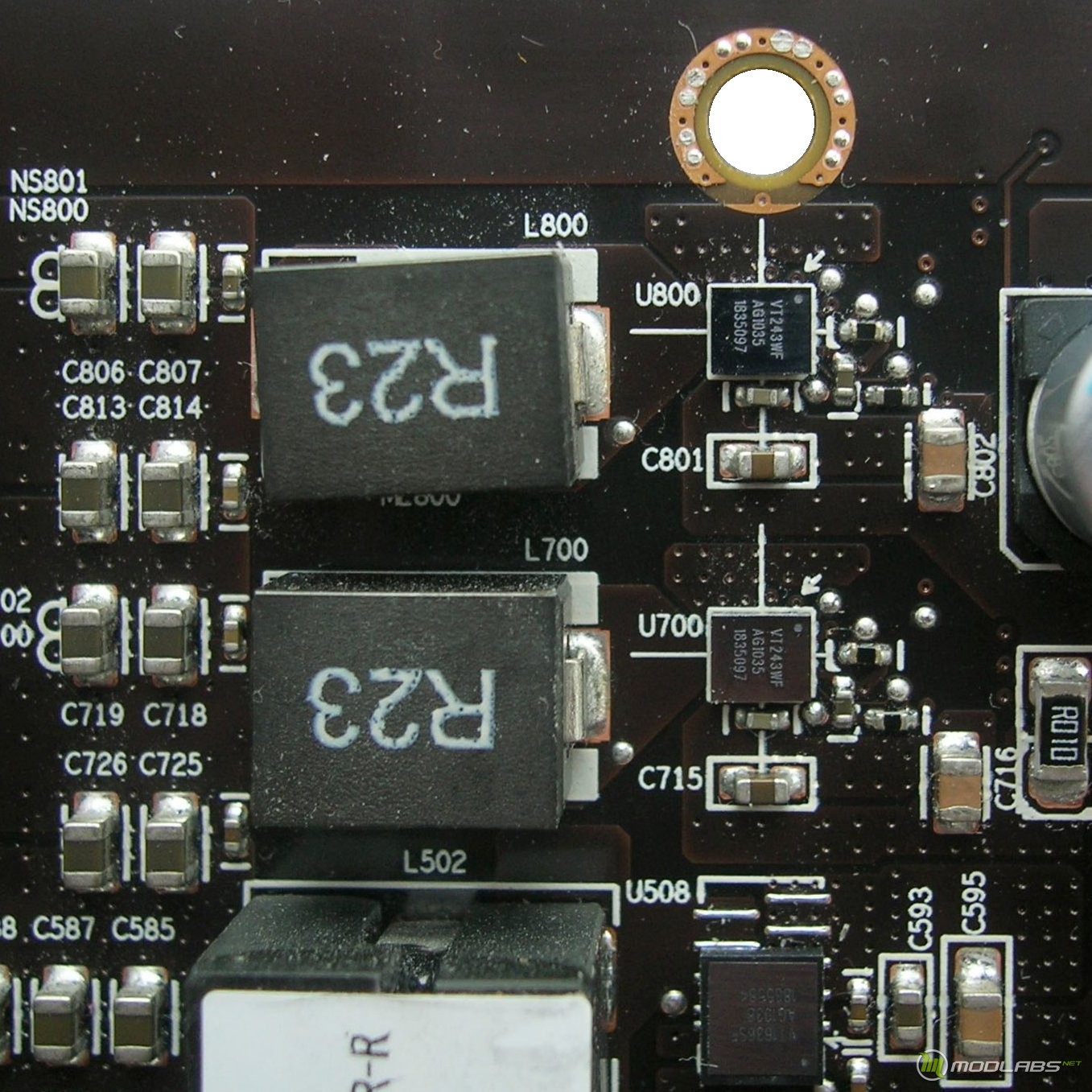

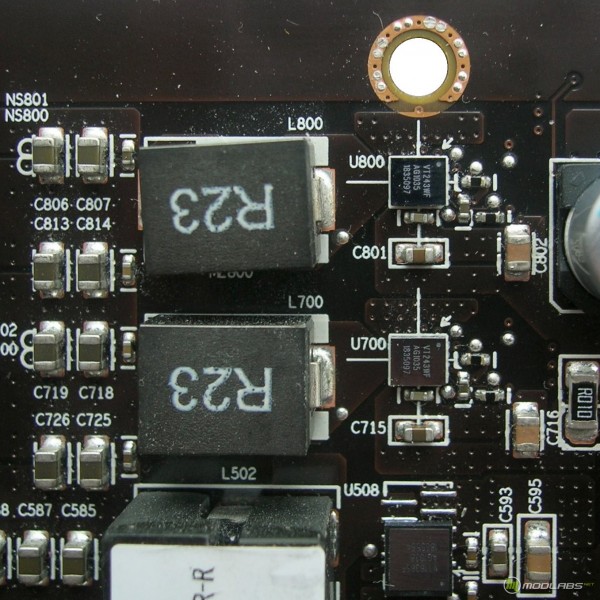

Питание памяти (Vmem) двухфазное и использует две микросхемы Volterra VT243WF и два дросселя R23.

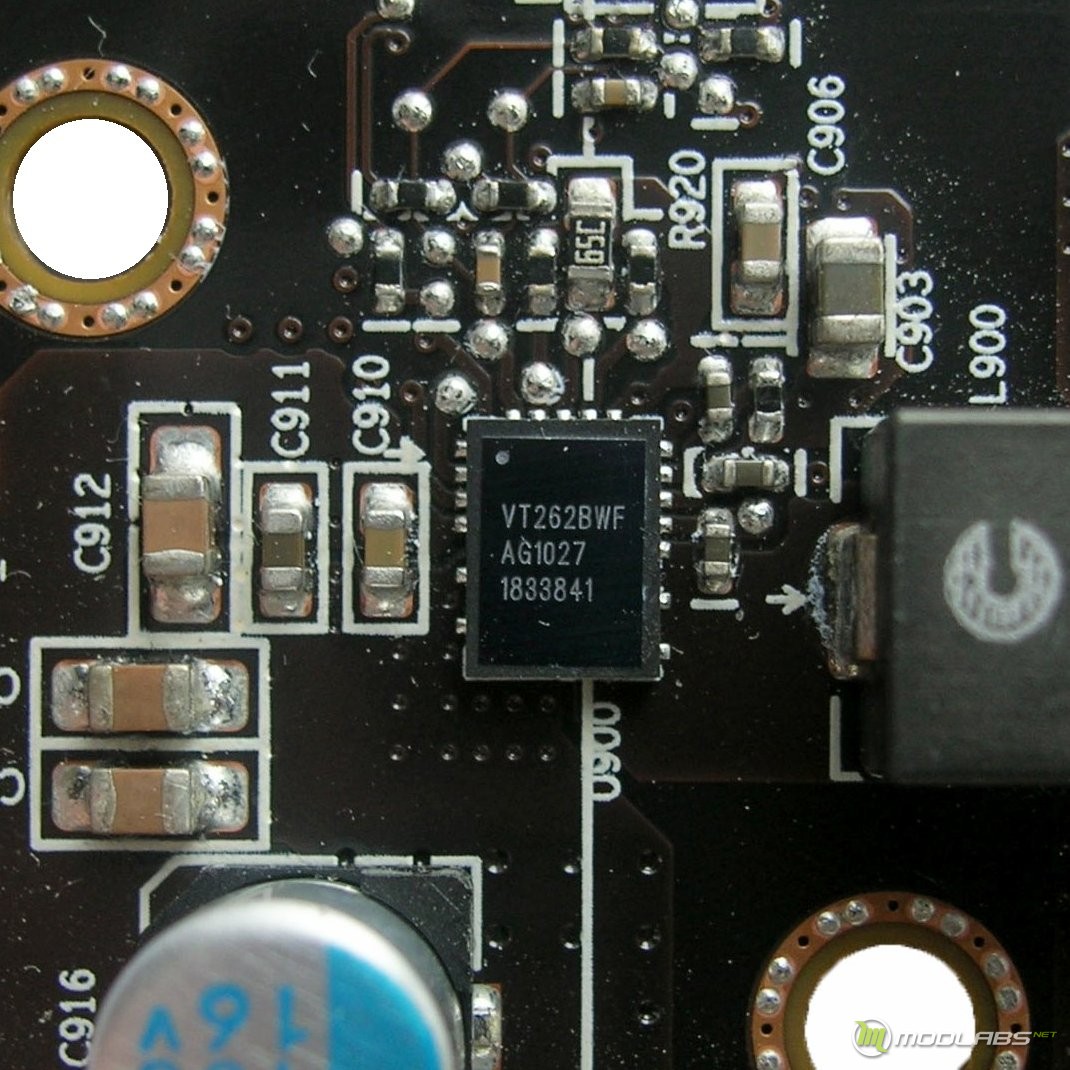

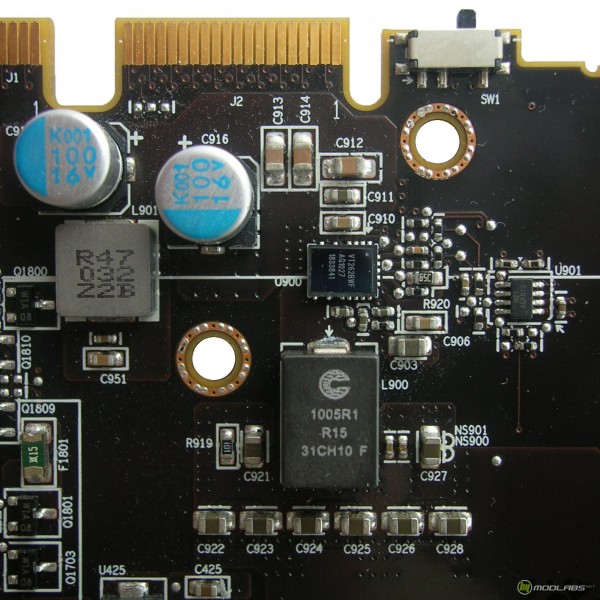

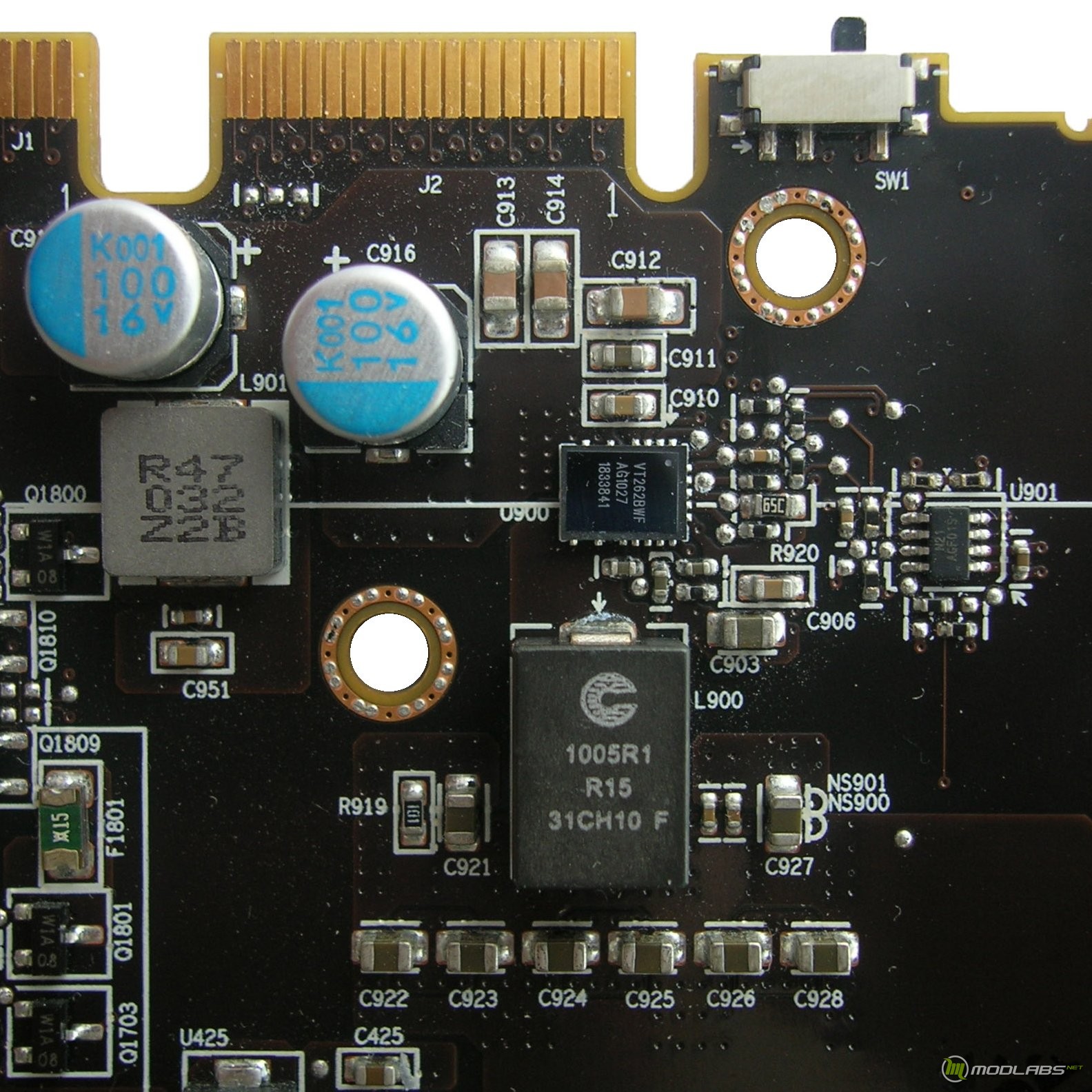

И еще одна фаза для питания контроллера памяти (Vddci). Используемый для этого контроллер Volterra VT262WF и дроссель Cooper Bussmann FP1005R1-R15-R расположены в левой части видеокарты.

Осуществлять мониторинг температуры системы питания можно при помощи программы GPU-Z (VReg Temperature на вкладке Sensors).

Система охлаждения

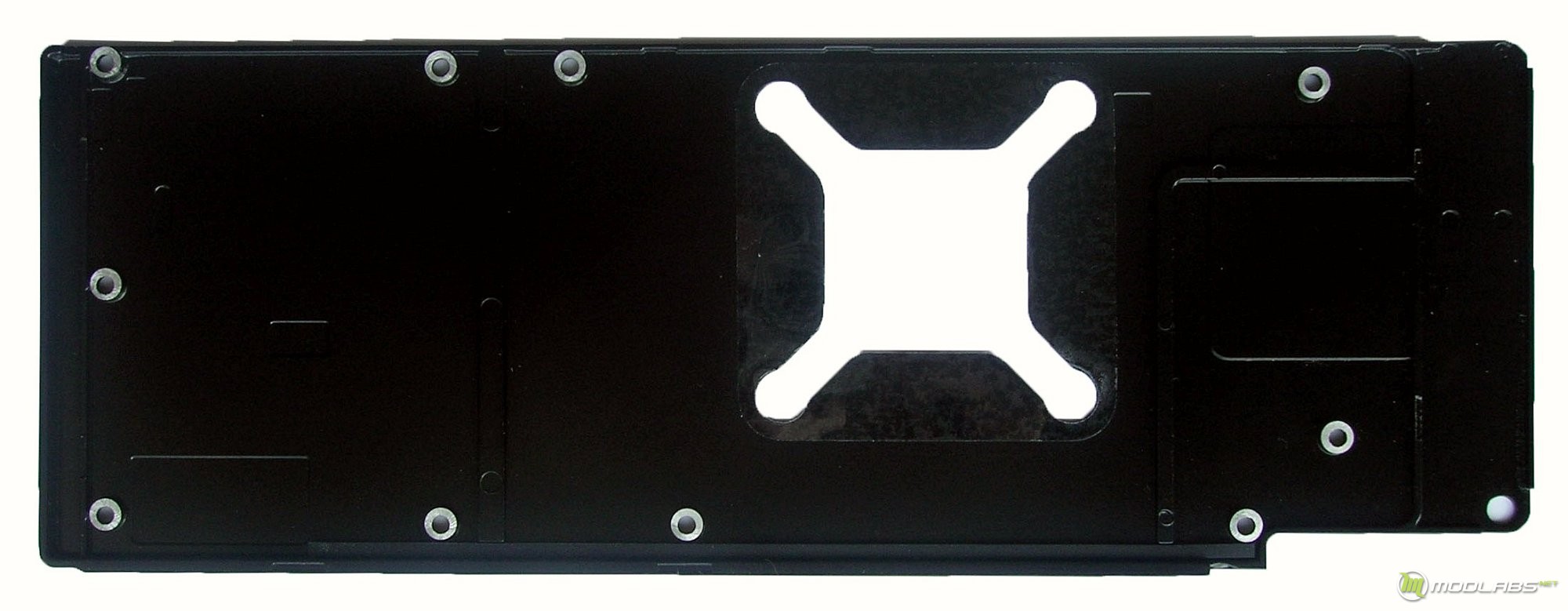

Система охлаждения AMD Radeon HD 6950 крепится при помощи четырнадцати винтов. Десять из них удерживают алюминиевую крышку, выкрашенную в черный цвет, закрывающую обратную сторону видеокарты. Но на обратной стороне нет сильно греющихся элементов, поэтому между крышкой и видеокартой нет никаких прокладок. Эта крышка служит не для охлаждения, а для зашиты от сколов SMD элементов и от короткого замыкания в случае установки нескольких видеокарт вплотную друг к другу или рядом с другими платами.

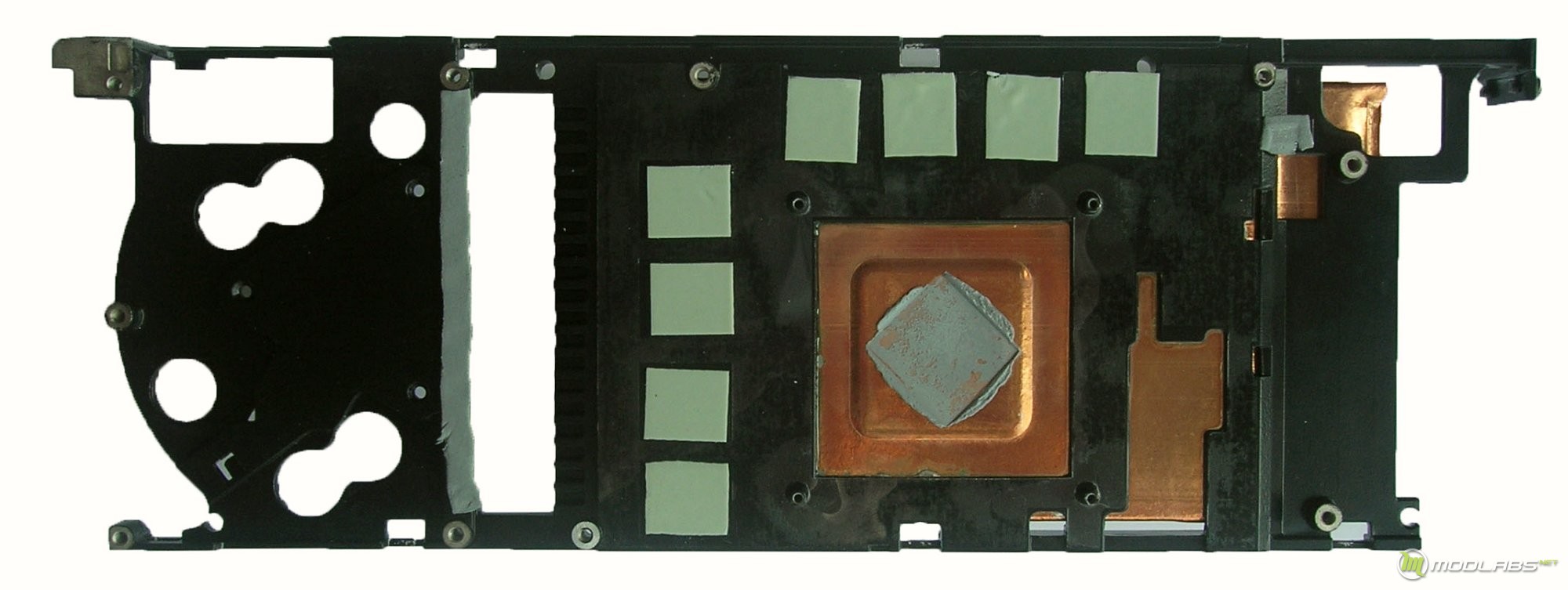

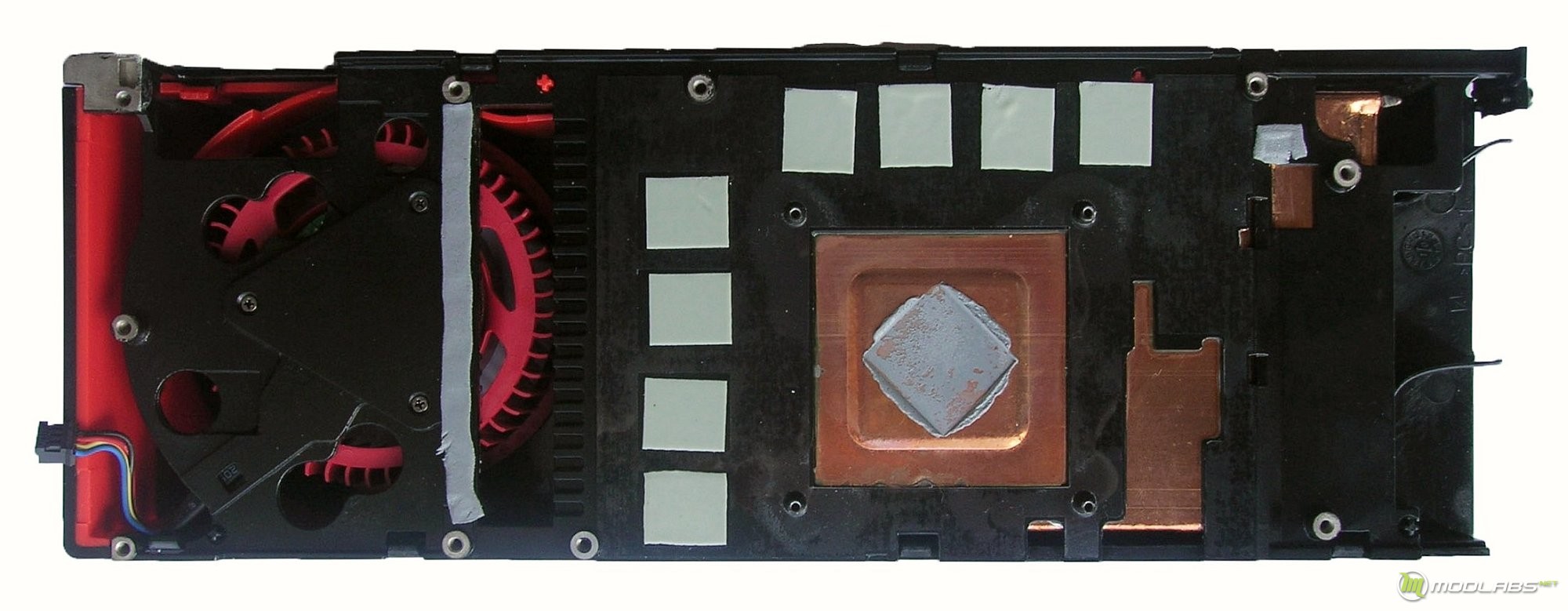

С внутренней стороны система охлаждения контактирует с графическим процессором через обычную серую термопасту и через термопрокладки со всеми микросхемами видеопамяти, микросхемами DrMOS и контролером напряжения Vddci.

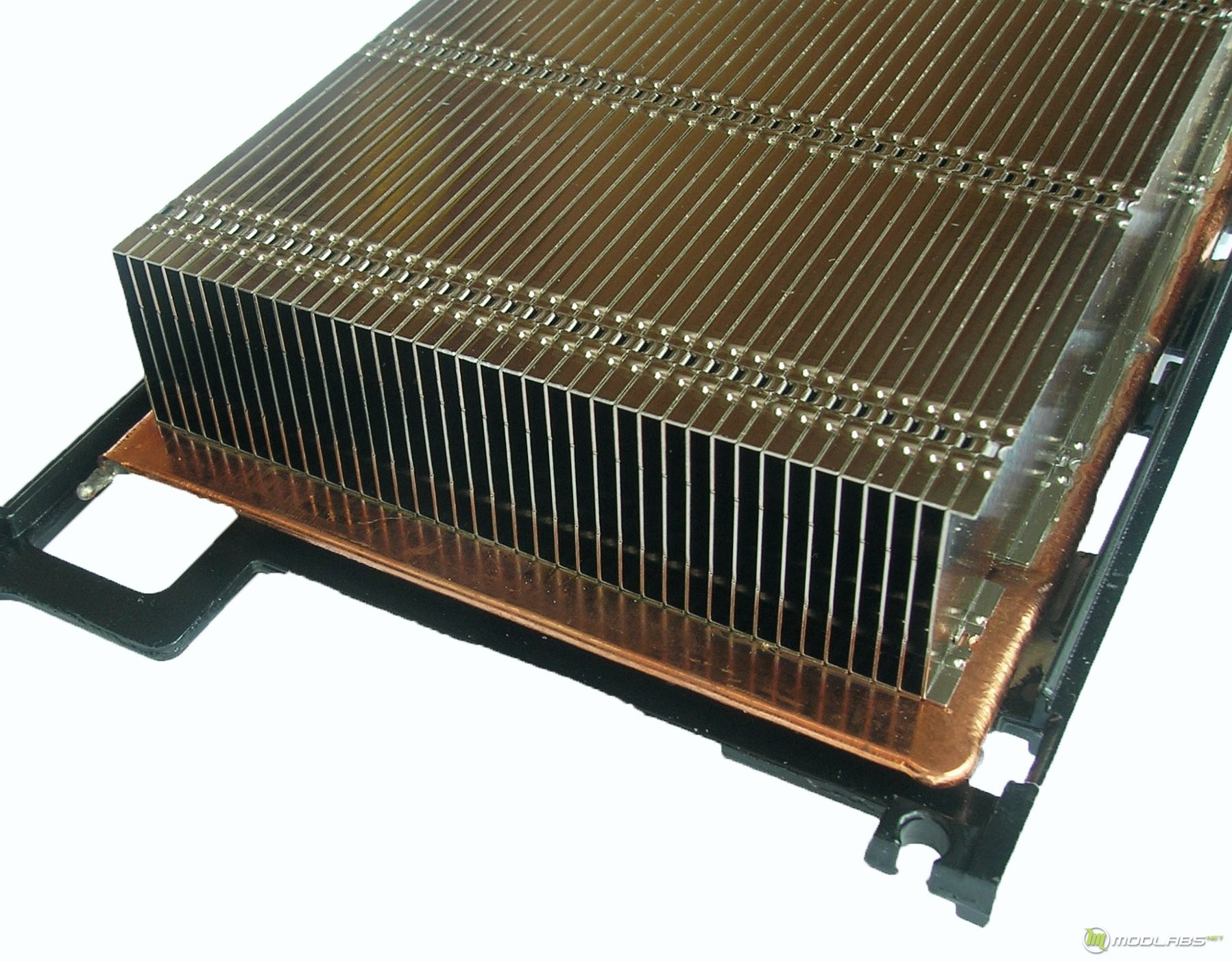

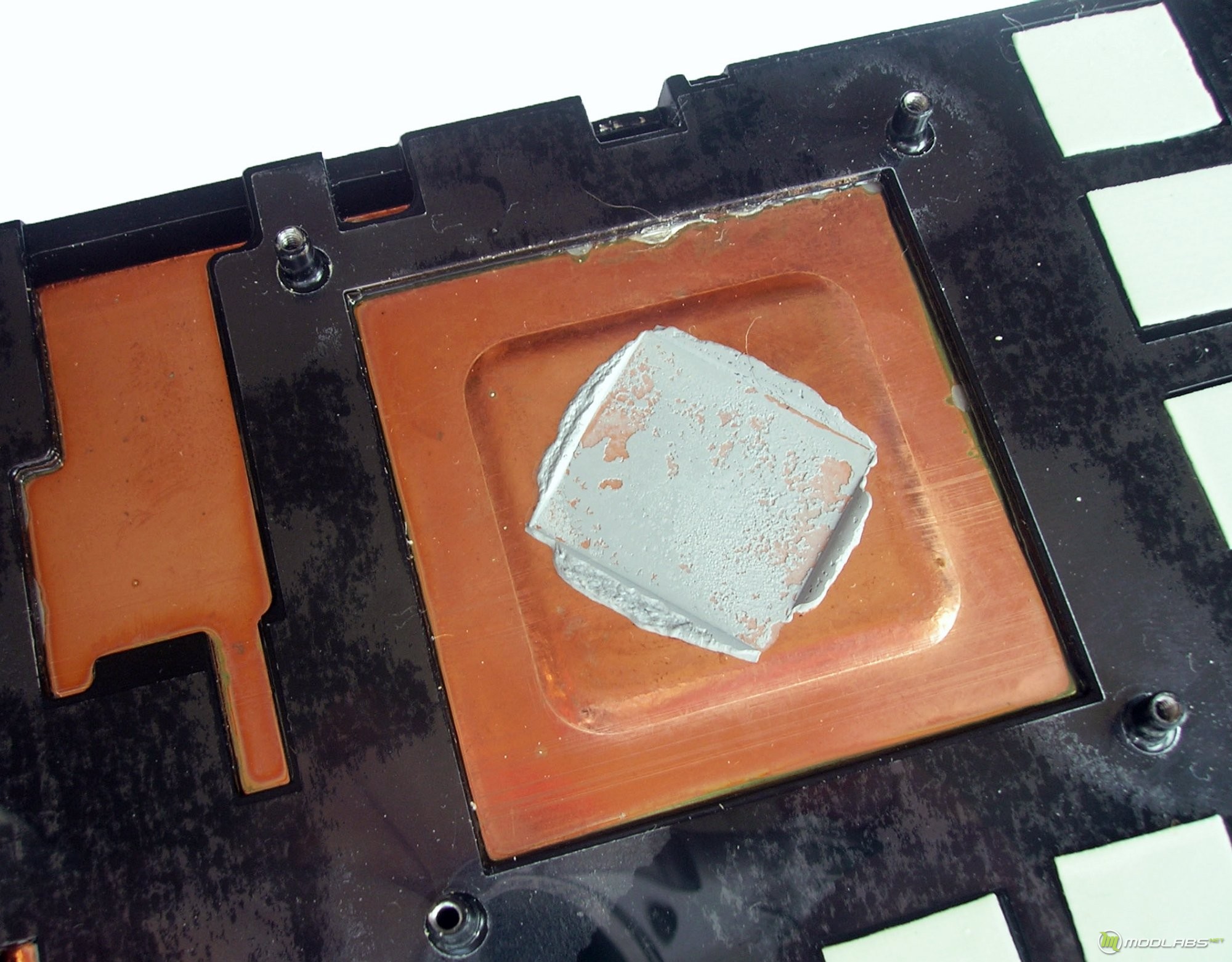

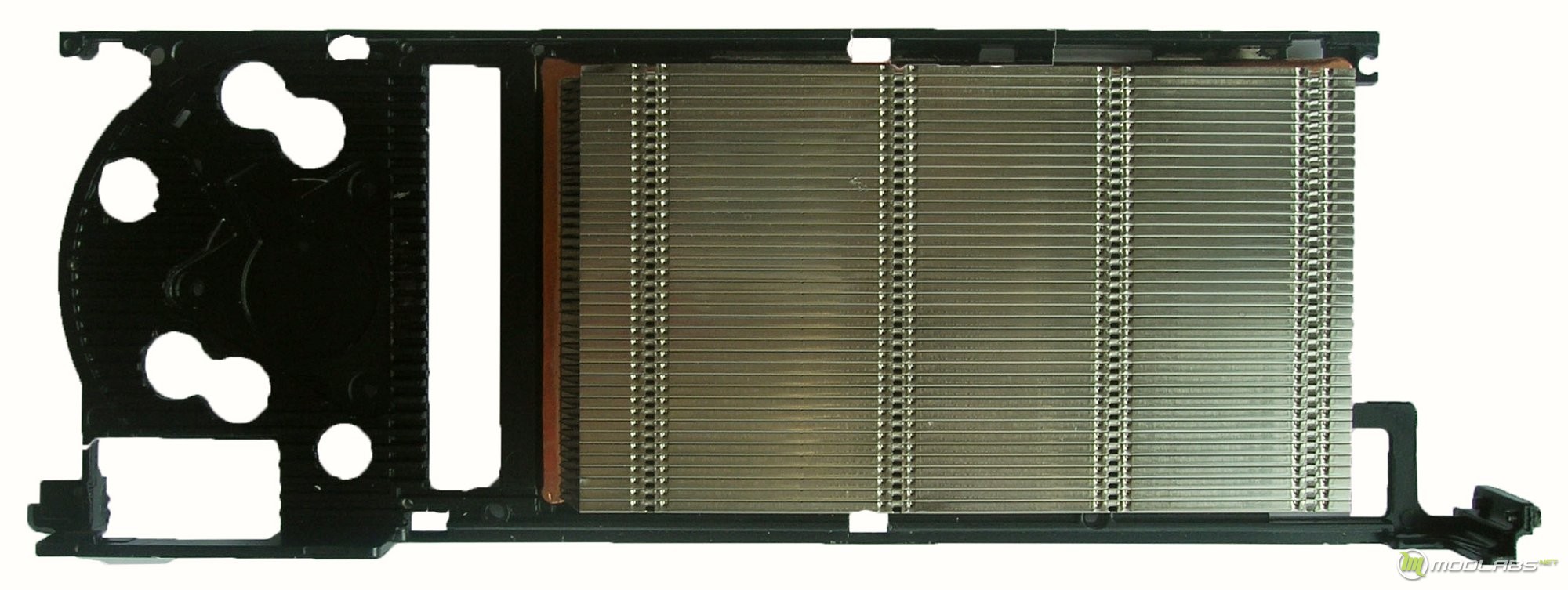

Для охлаждения графического процессора используется медная испарительная камера. В нижней её части в месте контакта с GPU поверхность хотя и не отполированная, но достаточно ровная.

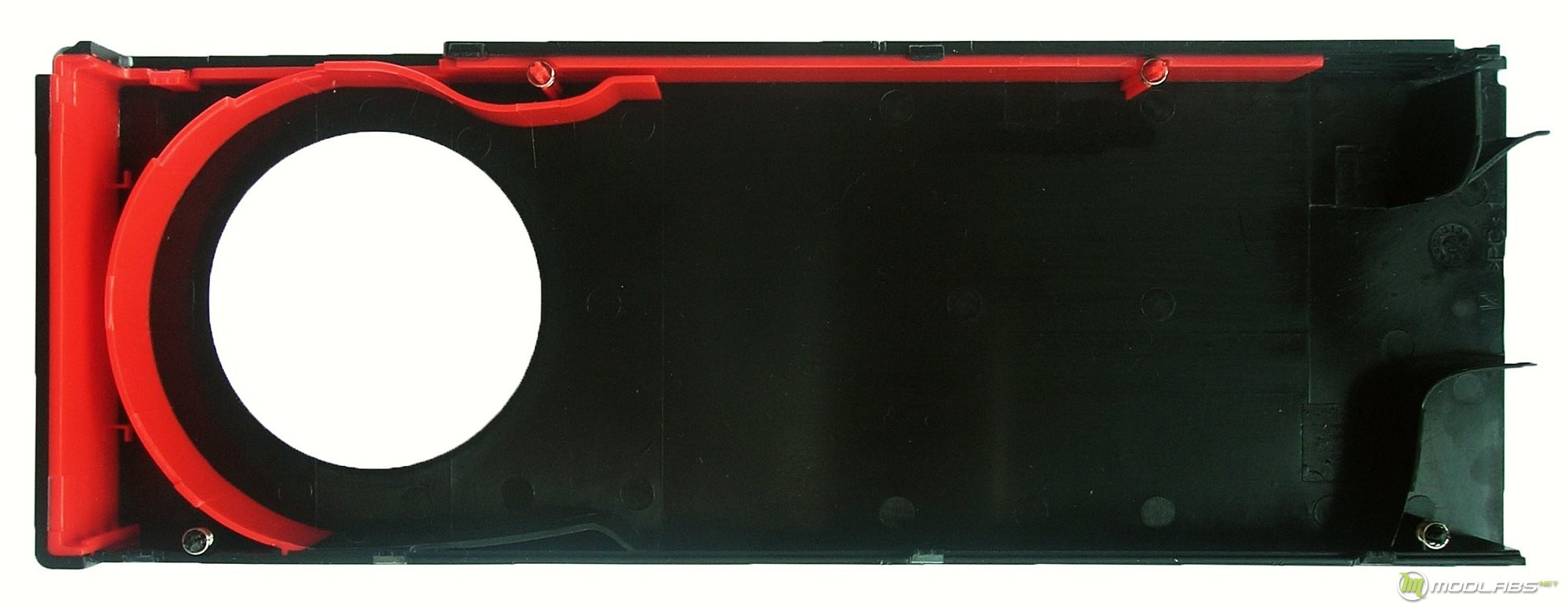

Сверху радиатор закрывает пластиковый кожух, ограничивающий и направляющий поток воздуха.

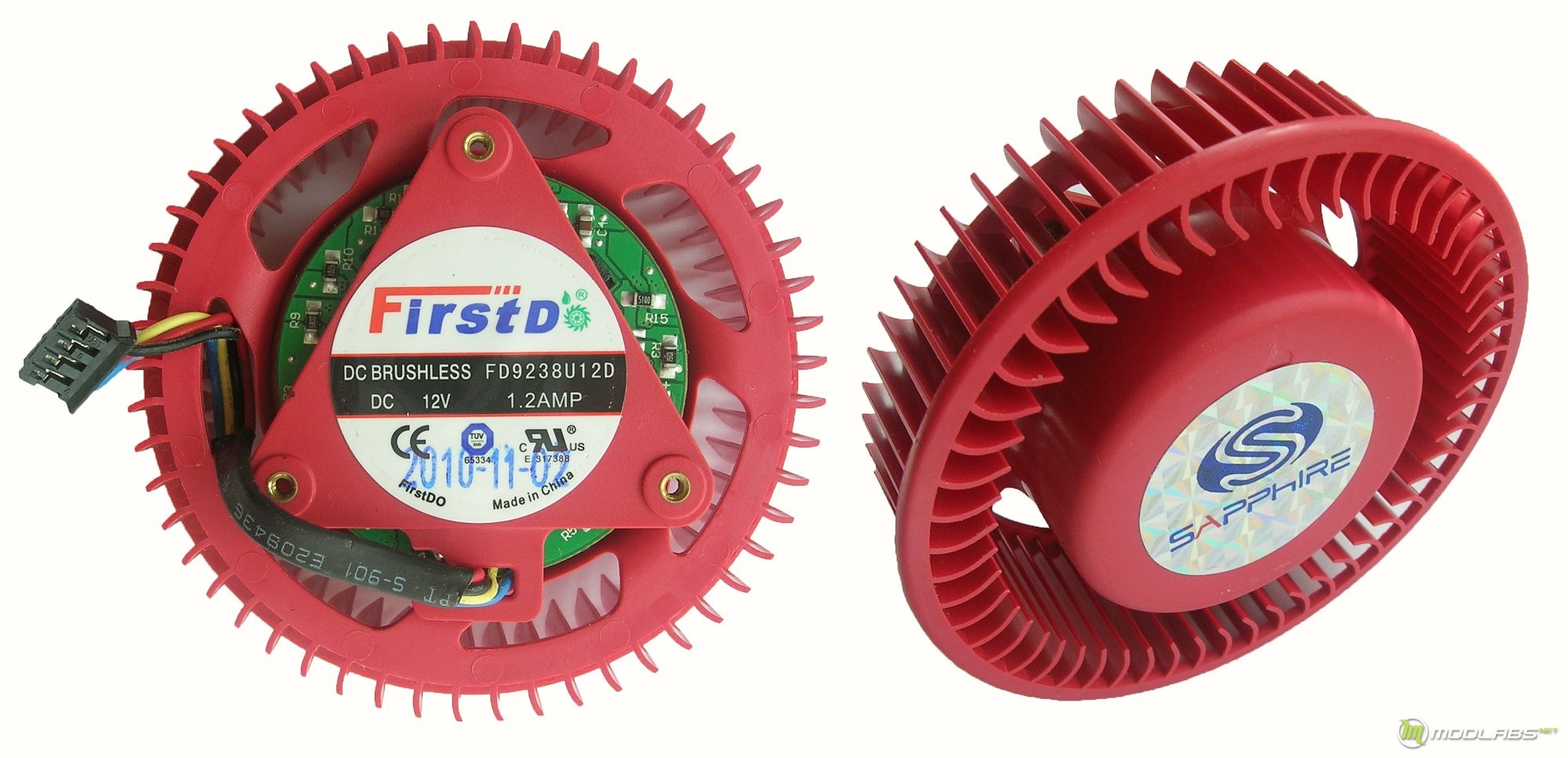

А создает этот поток воздуха турбина Firstdo FD9238U12D диаметром 92-мм, питающаяся от напряжения 12V и потребляющая ток 1.2A.

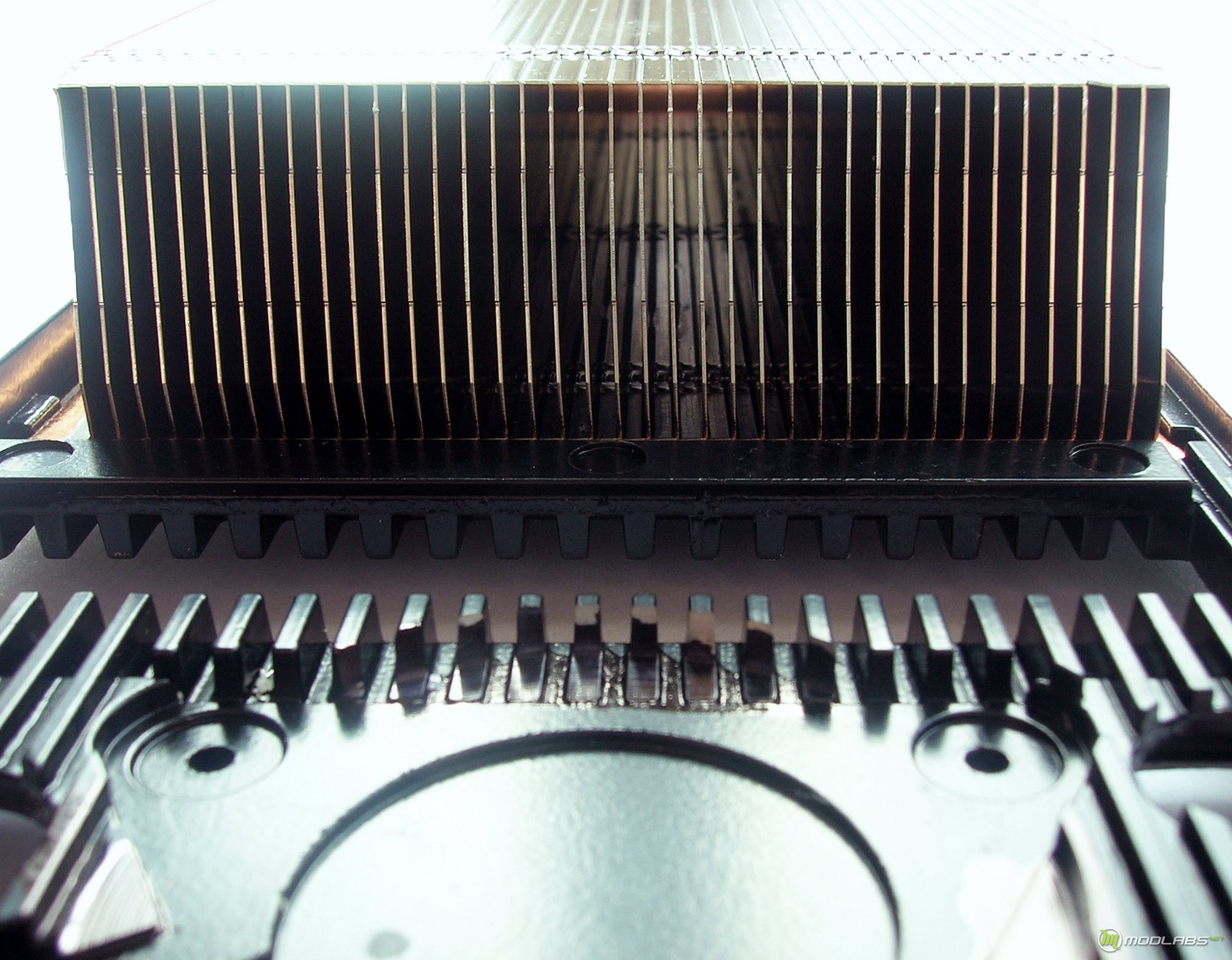

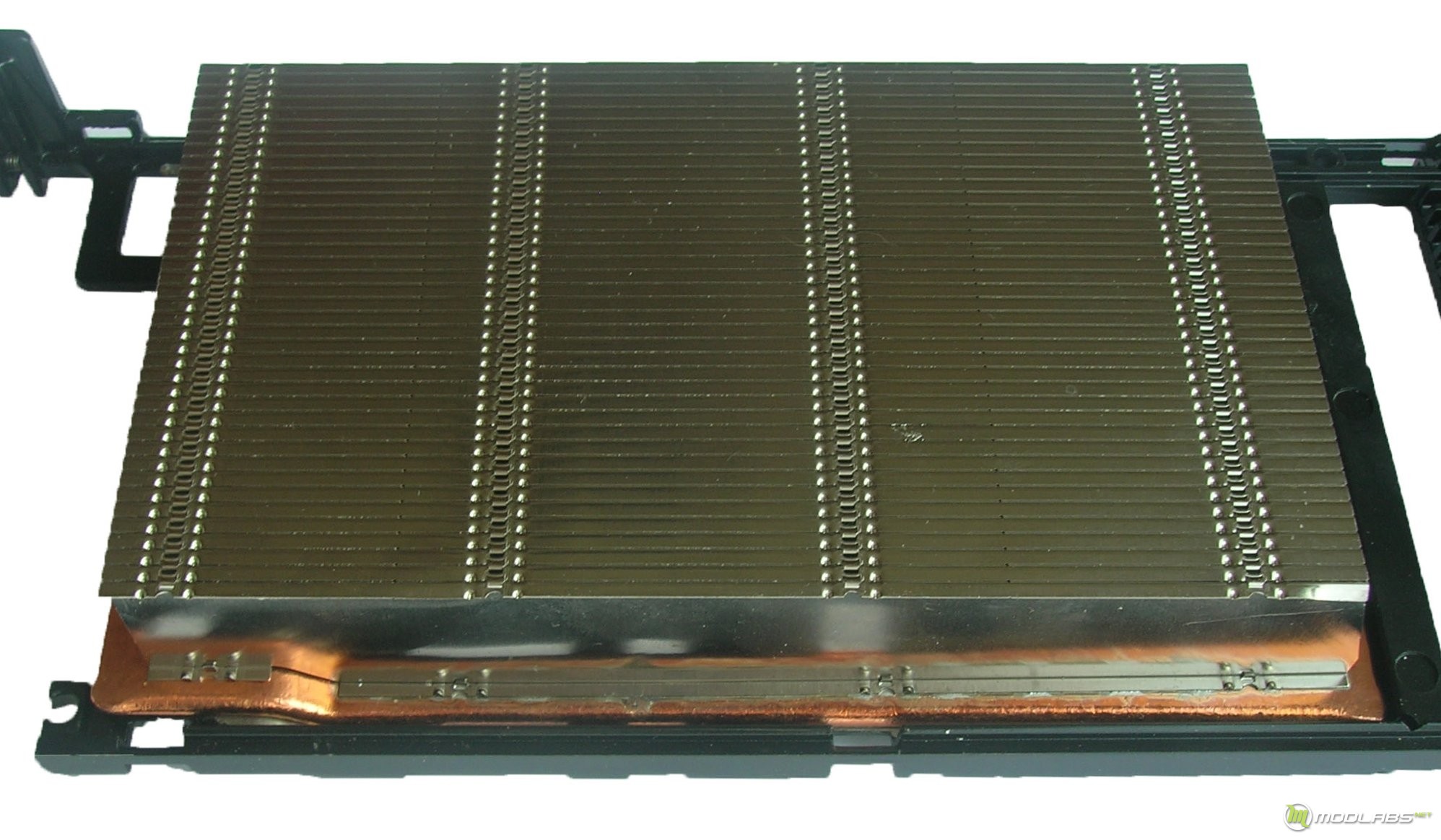

Испарительная камера с одной стороны припаяна к черному радиатору, накрывающему видеокарту по всей поверхности, а с другой стороны на неё напаяны тонкие алюминиевые ребра, через которые проходят потоки воздуха.

Как и у многих других референсных видеокарт AMD, выполненных в форме "кирпича", у Sapphire Radeon HD6950 система охлаждения может быть очень тихой, но только до тех пор, пока видеокарта работает без нагрузки в 2D-режиме. При запуске 3D приложений шум уже становится заметным, но вполне терпимым, а температуры поднимаются до уровня около +90°C, что уже близко к границе термо-троттлинга. Но автоматическое управление оборотами работает корректно и не позволяет температуре подняться еще выше.

Проблема в том, что такой уровень температуры уже практически не оставляет никакого запаса для увеличения напряжения и разгона. Их легко можно сбить на несколько десятков градусов, выставив обороты вентилятора на максимум и разогнать видеокарту еще сильней, но использовать такой режим постоянно, мягко говоря, некомфортно.

Выбор, как обычно у референсов, между "тишиной, высокой температурой, низким разгоном" и "шумом, пониженным уровнем нагрева и повышенным разгоном". Добиться от этой системы одновременно тишины, низких температур и высоких частот никак не получится.

Программное управление напряжениями и частотами

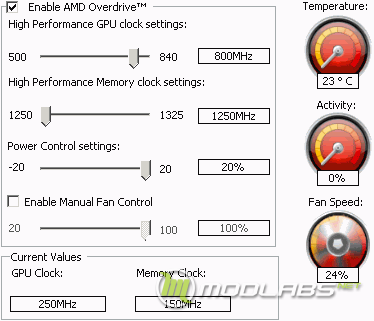

Управлять частотами видеокарт AMD можно при помощи функции Overdrive в Catalyst Control Center, но в случае видеокарт Radeon HD 6950 она позволяет поднять частоты всего лишь до 840/1325 МГц.

Плюс 40 МГц к частоте GPU это издевательство, а не разгон. Да и память на этих видеокартах легко разгоняется до частот как минимум 1400, а если повезет, то и выше 1500 МГц. Можно конечно модифицировать BIOS при помощи Radeon BIOS Editor (RBE), чтобы отодвинуть выше предел разгона в Catalyst Control Center, но лучше выставить в нём только +20% к пределу AMD Power Tune и забыть про штатные средства для разгона от AMD. К счастью Overdrive это далеко не единственная возможность для разгона видеокарт AMD.

Sapphire для своих видеокарт Radeon серий HD 5xxx/6xxx разработала специальную утилиту TriXX, позволяющую менять частоты, напряжение на графическом процессоре, управлять оборотами вентилятора системы охлаждения и следить за температурой GPU. Она доступна для свободного скачивания на сайте Sapphire Select Club, но работать будет только с видеокартами Sapphire. Определение "своих" видеокарт реализовано точно так же как и в аналогичных утилитах других производителей (ASUS Smart Doctor), путем считывания и сравнения Vendor ID в BIOS. Поэтому Sapphire TriXX можно легко обмануть, прошив BIOS от Sapphire в любую совместимую видеокарту от другого производителя.

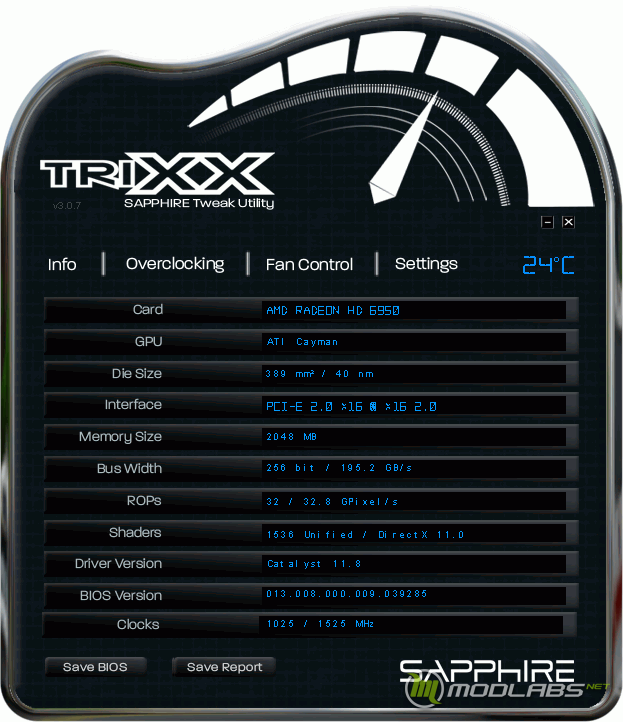

После запуска Sapphire TriXX показывает информацию об установленной видеокарте на вкладке Info:

Эту информацию, так же как и BIOS, можно сохранить в файл.

В правом верхнем углу отображается текущая температура графического процессора.

На вкладке Overclocking можно управлять частотами графического процессора (от 300 до 1200 МГц) и видеопамяти (от 400 до 1800 МГц), а также изменять напряжение на GPU для 3D-режима (от 1.10V до 1.30V). Для хранения настроек пользователя предусмотрено четыре профиля.

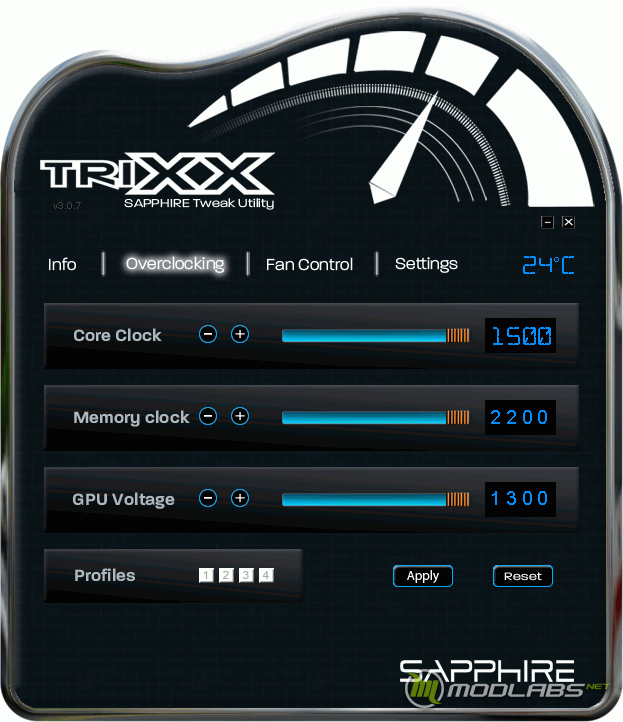

Этого вполне достаточно для разгона на воздушном и жидкостном охлаждении. Но при желании предел по частотам можно увеличить, используя несколько программ по очереди. Например, сначала повысить частоты в MSI Afterburner, а затем уже и в Sapphire TriXX.

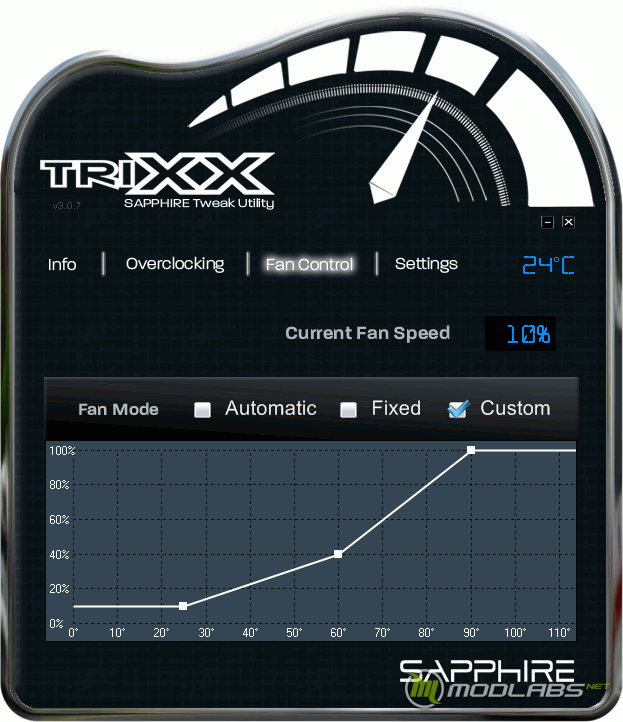

Следующая вкладка Fan Control предназначена для настройки управления вентилятором системы охлаждения. Доступны три режима - автоматический (управление по алгоритму, заданному в BIOS), фиксированный (жестко заданная скорость вентилятора не зависимо от температуры) и пользовательский (управление по алгоритму, настроенному пользователем). В последнем режиме можно настроить границы, в пределах которых будут меняться обороты вентилятора в зависимости от температуры.

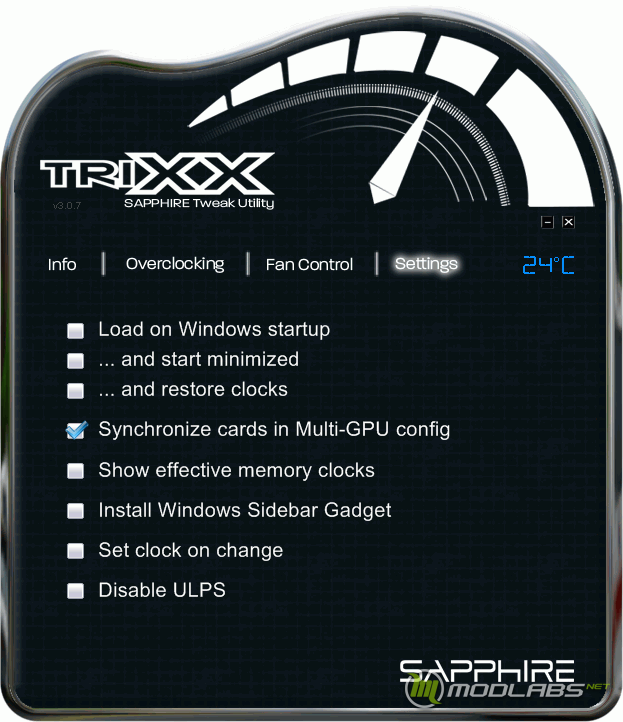

В последней вкладке Settings можно изменить настройки программы:

• Запускать при старте системы;
• Сворачивать окно программы при запуске;
• Восстанавливать частоты при старте;
• Синхронизировать настройки всех видеокарт при использовании Crossfire;
• Показывать эффективную частоту памяти (например, 5000 вместо 1250 МГц);
• Установить информационный "гаджет" на рабочий стол Windows;
• Применять новые частоты сразу, без нажатия кнопки Apply;
• Отключить режим Ultra Low Power State (ULPS).

Кроме Sapphire TriXX для разгона Radeon HD 6950 можно использовать и универсальный MSI Afterburner:

Предел по частоте графического процессора в нём такой же как и в Sapphire TriXX, а по частоте видеопамяти даже чуть ниже. Предел по напряжению на GPU в свободно распространяемой версии - 1.30V.

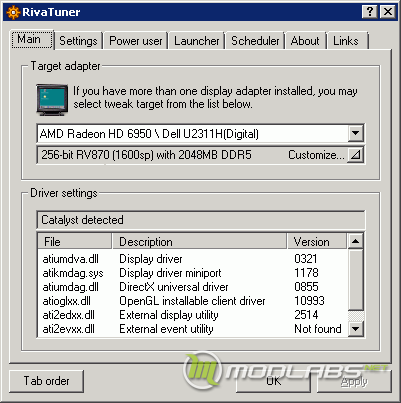

RivaTuner v2.25 после модификации файла конфигурации тоже может работать с Radeon HD 6950:

AMD Radeon HD 6950  благодаря использованию контроллера Volterra VT1586MF поддерживает гораздо более высокие напряжения (примерно до 2 вольт), но для их установки необходимы MSI Afterburner версий Etreme или MOA Edition либо модифицированные самостоятельно. Также можно работать и напрямую с этим контроллером через интерфейс I2C. AMD Radeon HD 6950 "висит" на шине под номером 6, а номер устройства контроллера Volterra VT1586MF - 70. Для снятия дампа можно использовать команду "MSIAfterburner.exe /i2cd6,70":

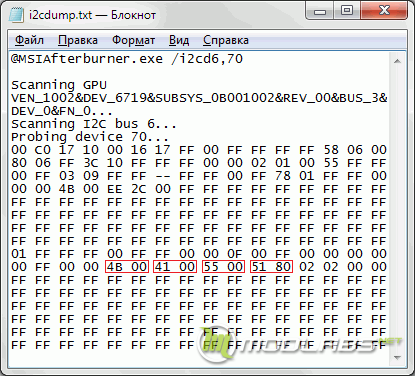

Красным цветом выделены четыре группы регистров, отвечающих за напряжение на GPU:

• Регистры 94 и 95 (4B 00);
• Регистры 96 и 97 (41 00) - это напряжение для 2D-режима (по умолчанию равно 0.90V);
• Регистры 98 и 99 (55 00) - это напряжение для 3D-режима (по умолчанию равно 1.10V);
• Регистры 9A и 9B (51 80).

В каждой из этих групп первый байт отвечает за установку напряжения с точностью до одной сотой вольта (0.01V), а второй байт позволяет увеличить эту точность до тысячных и еще больше. Таким образом, напряжение 1.30V соответствует VID-коду "69 00", 1.305V - "69 80" и т.д.

Для установки нужного напряжения его VID-код необходимо записать в соответствующие регистры контроллера Volterra VT1586MF. Поддержка команд для записи в I2C была добавлена в MSI Afterburner, начиная с версии 2.20 beta 5. Но если их выполнить на видеокарте Radeon HD 6950, то ничего не происходит и напряжение остается прежним. Можно предположить, что это или "баг" в MSI Afterburner или эти регистры специально защищены от записи.

Модификация BIOS для включения заблокированных потоковых процессоров

Как уже было сказано выше, для производства Radeon HD 6950/6970 используются одинаковые GPU RV970, имеющие 1536 потоковых процессоров. Но на младшей видеокарте, изначально включены только 1408, а остальные 128 программно заблокированы. Наличие именно программной, а не аппаратной блокировки, говорит о том, что сделано это было не просто так, а с целью повысить привлекательность младшей модели в глазах пользователей. Далеко не каждый покупатель Radeon HD 6950 станет заниматься разблокировкой, но знать о такой возможности будут очень многие. С другой стороны производитель освобождает себя от ответственности, заявляя, что разблокированные видеокарты не попадают под гарантийные обязательства. Заодно обезопасили себя от неопытных любителей "сотфвольтмода", заблокировав повышение напряжения на Radeon HD 6950, прошитых с использованием BIOS от Radeon HD 6970. Сплошные плюсы, как для производителя, так и для покупателей.

Существует два способа включить заблокированные потоковые процессоры на Radeon HD 6950. Оба они требуют перепрошивки BIOS у видеокарты и соответственно ведут к потере гарантии на видеокарту. Но даже если она перестанет стартовать и определятся программными прошивальщиками - вы все еще сможете воспользоватся программатором. Прежде чем приступить к разблокировке, не забудьте переключится на дополнительный BIOS (2), доступный для изменения пользователем. Не бойтесь экспериментировать, в случае проблем вы всегда сможете переключиться обратно на основной BIOS, восстановить резервный и продолжить работу.

Первый способ - перепрошивка BIOS от AMD Radeon HD 6970. Этот способ стал известен еще до поступления видеокарт в продажу. Первым его проверил на практике W1zzard с сайта Techpowerup.com. А позже посетителями сайта была собрана статистика попыток разблокировки видеокарт разных производителей, которая показала, что успешно разблокированы более 90% всех Radeon HD 6950. Используемый для тестирования экземпляр Sapphire Radeon HD 6950 не стал исключением и сохранил возможность стабильной работы после включения всех потоковых процессоров.

Для того, чтобы разблокировать видеокарту этим способом, сначала вам нужно найти и скачать BIOS от Radeon HD 6970 такого же производителя что и ваша карта и на таком же дизайне PCB. В случае референсных видеокарт подойдет BIOS от любой другой референсной, не зависимо от производителя. Если же у вас есть сомнения насчет дизайна PCB или видеокарта с 1024 мегабайтами памяти, стоит воспользоватся другим способом, описанным ниже.

Особенность этого метода в том, что после прошивки BIOS от Radeon HD 6970 вместе с увеличением потоковых процессоров меняются также и номинальные частоты (с 800/1250 МГц на 880/1375 МГц) и напряжение на GPU (c 1.10V на 1.15V), что естественно приводит к увеличению энергопотребления, нагрева видеокарты и уровня шума. С одной стороны это удобно, если вы все равно планировали немного разогнать свою Radeon HD 6950, как раз до уровня Radeon HD 6970. А с другой стороны, использование этого метода делает невозможным программное управление напряжениями в таких программах как Sapphire TriXX и MSI Afterburner.

Через некоторое время был найден и опубликован более совершенный способ разблокировки - модификация BIOS от Radeon HD 6950 при помощи специального скрипта Mod_BIOS_HD_6950, написанного на языке PHP все тем же W1zzard с Techpowerup.com.

Как им воспользоваться:

1. Скачиваете архив со скриптом Mod_BIOS_HD_6950 и распаковываете его в отдельную папку.
2. Сохраняете текущий BIOS видеокарты при помощи ATIWinflash или ATIFlash и переименовываете его в "original.bin"
3. Копируете "original.bin" в папку со скриптом.
4. Запускаете "run.bat" в папке со скриптом.
5. Полученный в результате работы скрипта "modded.bin" прошиваете в видеокарту при помощи тех же ATIWinflash или ATIFlash

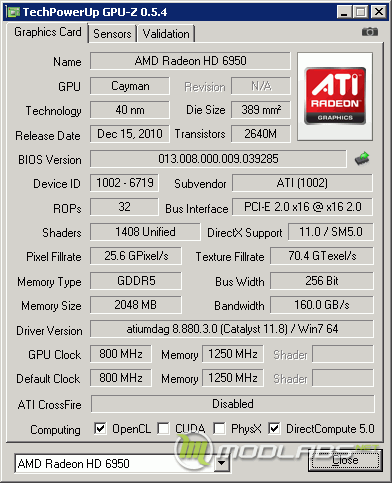

Проверить успешность разблокировки можно при помощи программы GPU-Z:

Этот способ позволяет разблокировать только потоковые процессоры, оставив все остальные параметры BIOS неизменными (частоты, напряжения и т.д.). После разблокировки нет проблем с "софтвольтмодом". Работает с любыми видеокартами AMD Radeon HD 6950, в том числе нереференсными и с объёмом памяти 1024 Мб.

При желании, вместо модификации и прошивки "родного" BIOS можно так же попробовать использовать BIOS и от других AMD Radeon HD 6950. Для этого после скачивания точно так же переименовываем его в "original.bin" и запускаем скрипт.

Тестовая конфигурация

Для тестирования был собран открытый стенд с такой конфигурацией:

• Процессор: Intel Core i7-2600K D2;
• Материнская плата: ASUS Maximus IV Extreme, Intel P67, BIOS 1902;
• Память:
  • 3x2048Mb G.Skill Perfect Storm F3-16000CL7-6GBPS, DDR3-2000 (Elpida Hyper MNH-E);
  • 1x2048Mb Kingston HyperX KHX2000C8D3T1, DDR3-2000 (Elpida Hyper MGH-E);
• Видеокарта: Sapphire Radeon HD 6950, 2048 Mb GDDR5, PCI-E;
• Накопители: SSD Crucial m4 128 Gb (ОС, бенчмарки и игры), HDD Western Digital WD1002FAEX;
• Блок питания: Antec TruePower Quattro TPQ-1000, 1000W;
• Охлаждение процессора: Thermalright Archon с двумя вентиляторами Thermalright TY-140;
• Термопаста: Arctic Cooling MX-4.

Программное обеспечение:

• OS: Windows 7 Enterprise SP1 x64 v6.1.7601 (english);
• DirectX Redistributable (Jun2010);
• Intel Chipset Device Software v9.2.3.1016;
• Intel Rapid Storage Technology Driver v10.6.0.1002;
• Intel HECI driver v7.0.0.1118;
• AMD Catalyst v11.8 Preview;
• CPU-Z v1.58;
• GPU-Z v0.54;
• RivaTuner v2.25;
• MSI Afterburner v2.20 Beta 5;
• FurMark v1.9.1.

Разгон на воздушном охлаждении и температурный режим

Температура в помещении во время проведения тестирования была равна +25°C.

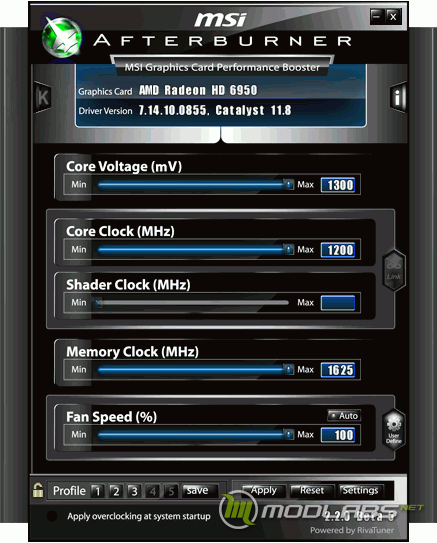

Для разгона видеокарты использовалась программа MSI Afterburner v2.20 Beta 5. Для мониторинга температур GPU (всех блоков) использовался RivaTuner v2.25, а для мониторинга за температурой системы питания - GPU-Z v0.54. Для создания нагрузка и прогрева видеокарты использовался FurMark v1.9.1.

Чтобы избежать троттлинга по энергопотреблению и снижения частот, предел AMD Power Tune был установлен на максимально возможные +20% в AMD Catalyst Control Center. А чтобы эта настройка не сбрасывалась после применения частот в MSI Afterburner, использовалась опция UnofficialOverclockingMode в файле конфигурации MSIAfterburner.cfg.

Для начала были измерены температуры работы видеокарты на штатных частотах 800x1250 МГц.

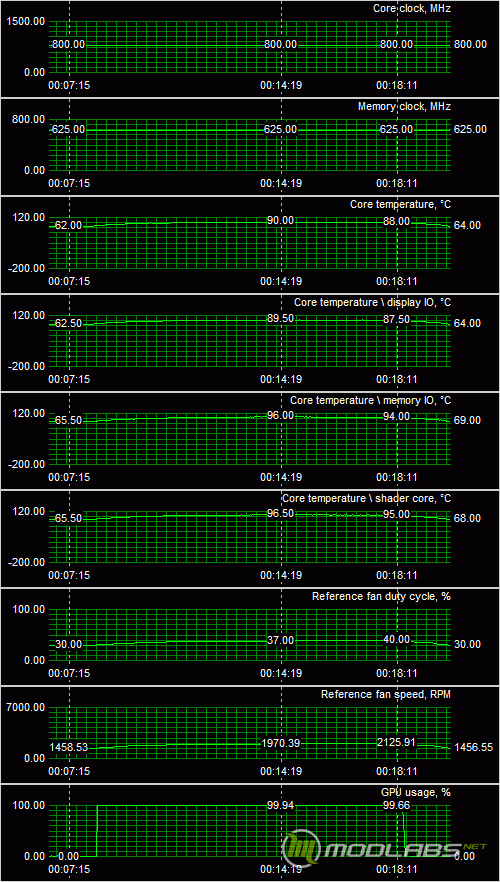

В режиме с автоматическим управлением оборотами вентилятора (30% / 1458 RPM в покое и 40% / 2125 RPM под нагрузкой) температура GPU в покое составила +62°C...+65°C, а под нагрузкой - +90°C...+96°C. Система питания под нагрузкой прогрелась до +63°C.

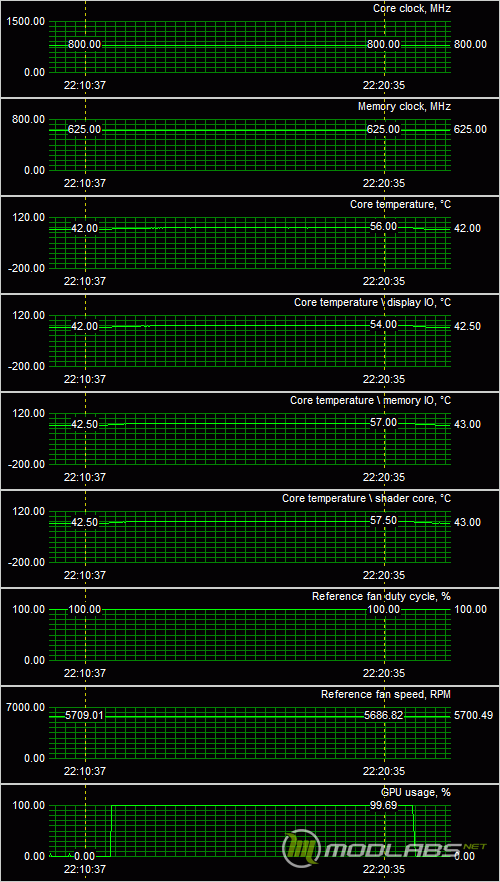

После установки режима работы турбины на 100% (5700 RPM) температура GPU понизилась на 20°C в покое (до +42°C) и на 34°C под нагрузкой (до +54°C...+57°C). Температура система питания снизилась на 24°C (до +39°C).

Разница между максимальным и автоматическим режимами работы кулера огромная, но не только в полученных температурах, а так же и в уровне шума.

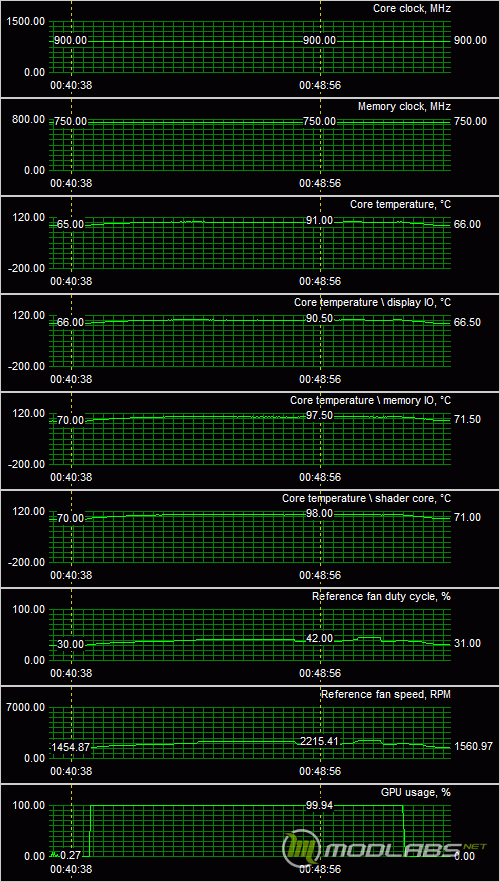

Теперь посмотрим, насколько поднимутся температуры от разгона видеокарты при сравнении в тихом (автоматическом) режиме работы турбины. Разгон без поднятия напряжения, то есть на штатных 1.10V, составил 900/1500 МГц. Температура GPU поднялась совсем немного - на 4°C в покое (до +65°C...+70°C) и на 3°C под нагрузкой (до +90°C...+98°C). Температура система питания поднялась на 3°C (до +66°C).

В разгоне на максимальных оборотах турбины можно было достичь частот 940/1520 МГц, но использовать его для постоянной работы невозможно из-за высокого уровня шума.

Так же было проверено влияние включения заблокированных потоковых процессоров на температуру GPU. Тестирование показало, что какой-либо существенной разницы в температуре при использовании метода модификации BIOS от Radeon 6950 (то есть без повышения  штатных частот и напряжения) нет.

Разгон с охлаждением проточной водой и результаты в бенчмарках

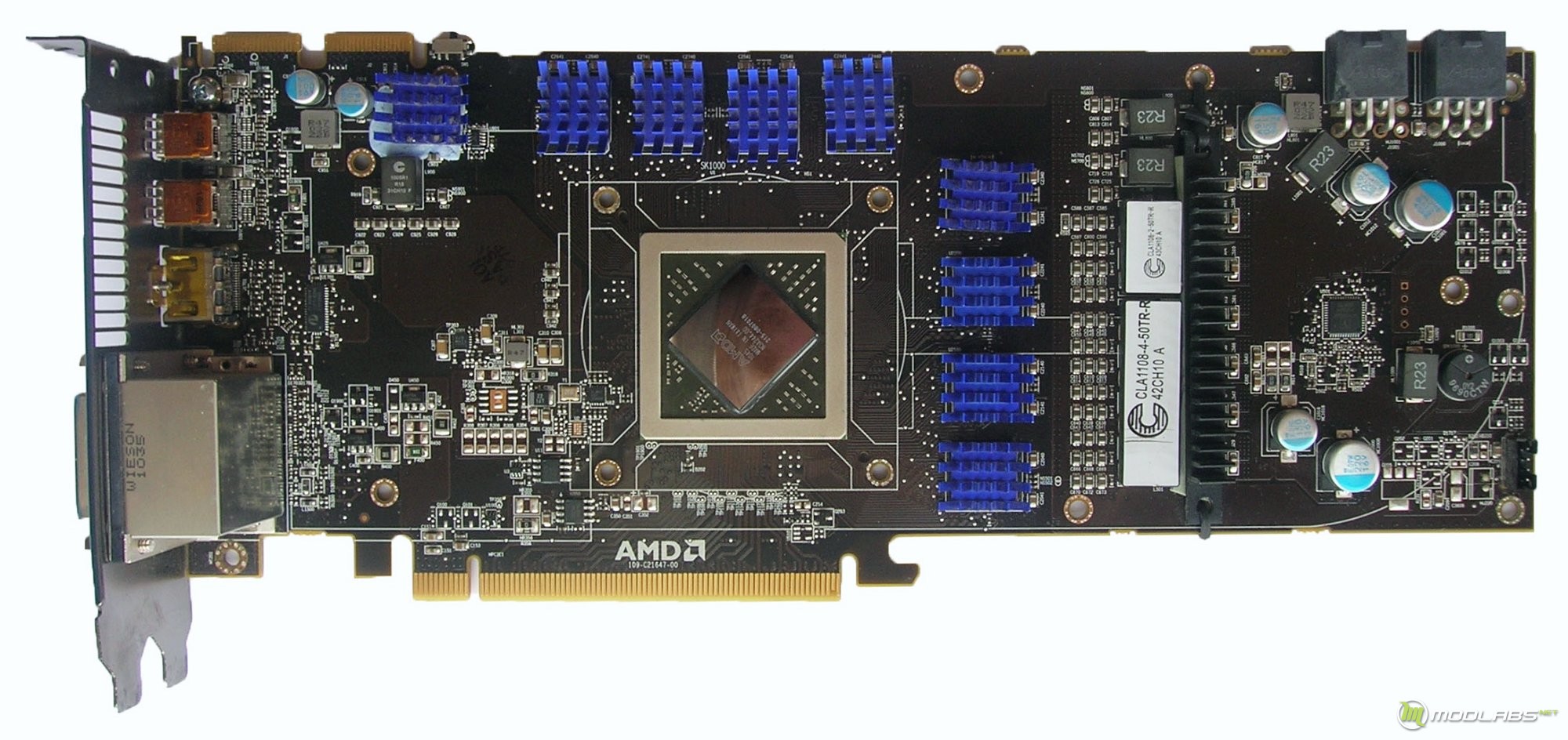

Для дальнейшего разгона на GPU был установлен медный водоблок Topmods, на микросхемы памяти - алюминиевые радиаторы Zalman. А на элементы системы питания через термопрокладку и при помощи гибкой изолированной проволоки был установлен алюминиевый радиатор от видеокарты ASUS Radeon HD 6850 DirectCU. Для охлаждения водоблока использовалась проточная холодная вода с температурой около +10°C.

Видеокарта сохраняла стабильность до частот 1025/1525 МГц с напряжением 1.30V. Большинство бенчмарков можно было пройти на частотах 1050/1550 МГц с напряжением 1.33V, а 3DMark Vantage один раз был пройден даже на 1085/1585 МГц.

Результаты получились следующие:

• 3DMark11 - Extreme Preset: 2560 (#1)
• 3DMark11 - Performance Preset: 7431 (#1)
• 3DMark11 - Entry Preset: 11189 (#1)
• 3DMark Vantage - Performance Preset: 29333 (#1)
• 3DMark06: 36447 (#4)
• 3DMark05: 47759 (#4)
• 3DMark03: 116181 (#3)
• 3DMark2001SE: 121275 (#3)
• Aquamark3: 433483 (#2)
• Unigine Heaven - DirectX11: 1941.63 (#2)

Производительность в играх

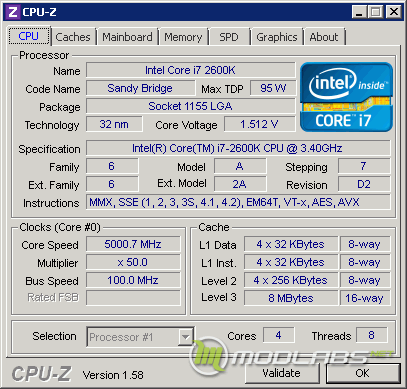

Для минимизации зависимости результатов от скорости процессора он был разогнан до частоты 5000 МГц с напряжением 1.51V. Разгон осуществлялся путем повышения множителя до x50.

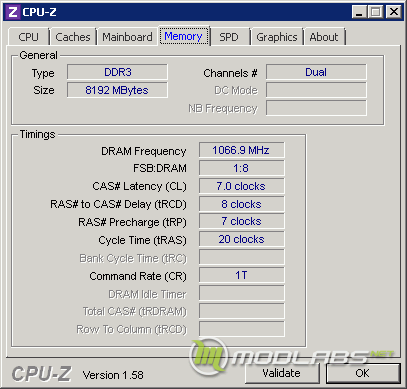

Память работала на частоте 2133 МГц с таймингами 7-8-7-20 1T и напряжением 1.80V.

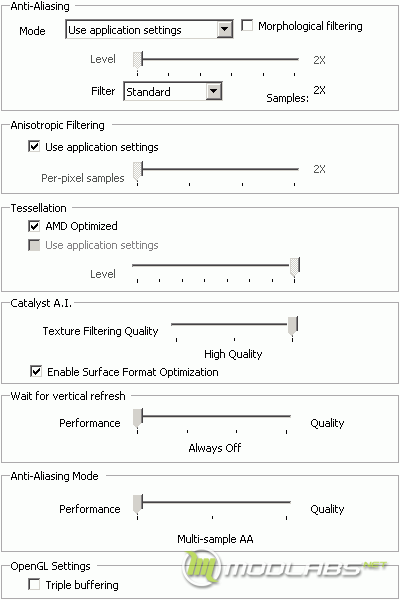

Настройки драйвера AMD Catalyst были оставлены на значениях по умолчанию, за исключением следующих:

• Catalyst A.I. = High Quality
• VSync = Always Off
• Power Control Settings = +20%

Для замера производительности были использованы следующие игры:

• Crysis 2 v1.9 - DirectX 11, Adrenaline Crysis 2 Benchmark Tool (Central Park);
• Metro 2033 v1.2 (Update 2) - DirectX 11, встроенный бенчмарк (Frontline);

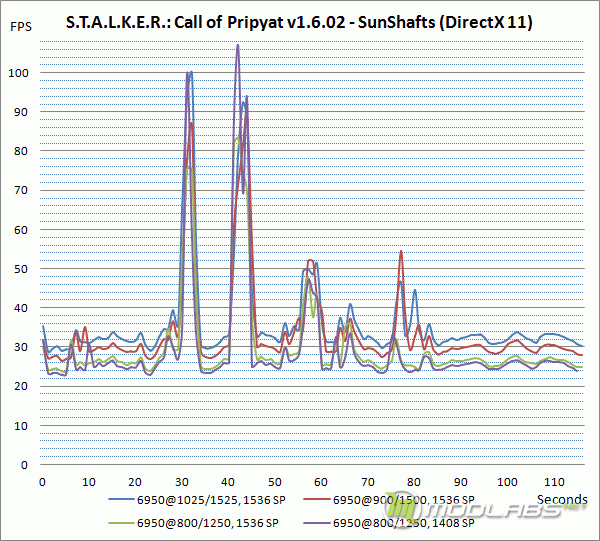

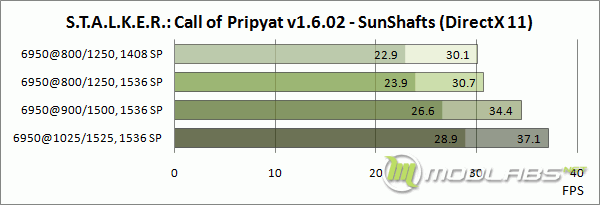

• S.T.A.L.K.E.R.: Call of Pripyat v1.6.02 - DirectX 11, встроенный бенчмарк (SunShafts);

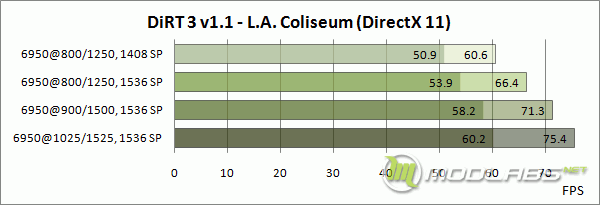

• DiRT 3 v1.1 - DirectX 11, встроенный бенчмарк (L.A. Coliseum);

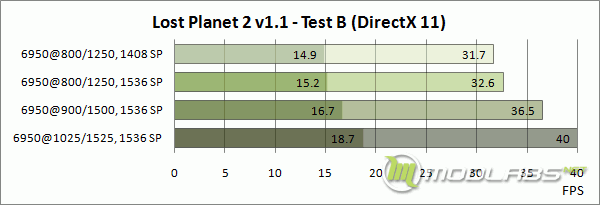

• Lost Planet 2 v1.1 (v1.0.1.129) - DirectX 11, встроенный бенчмарк (Test B);
• Just Cause 2 v1.0.0.2 (Update 1) - DirectX 9, встроенный бенчмарк (Concrete Jungle);

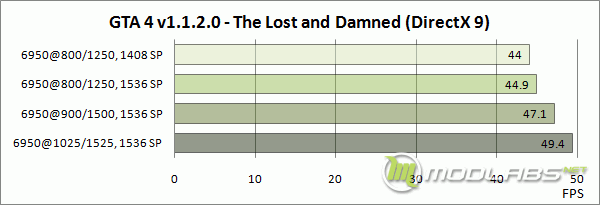

• Grand Thief Auto IV: Episodes From Liberty City v1.1.2.0 - DirectX 9, встроенный бенчмарк (The Lost and Damned);

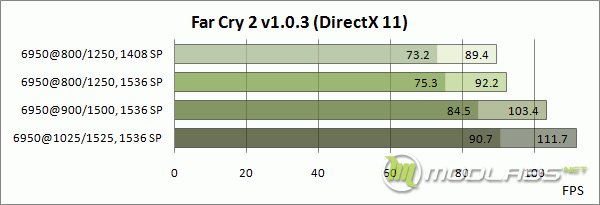

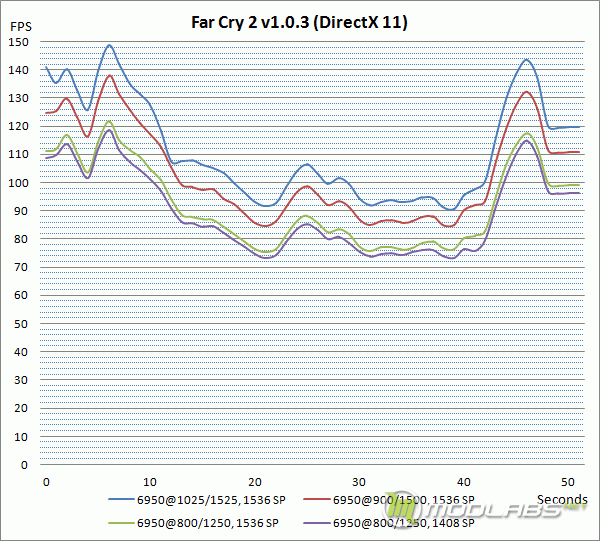

• Far Cry 2 v1.03 - DirectX 10, Far Cry 2 Benchmark Tool (Ranch Small);

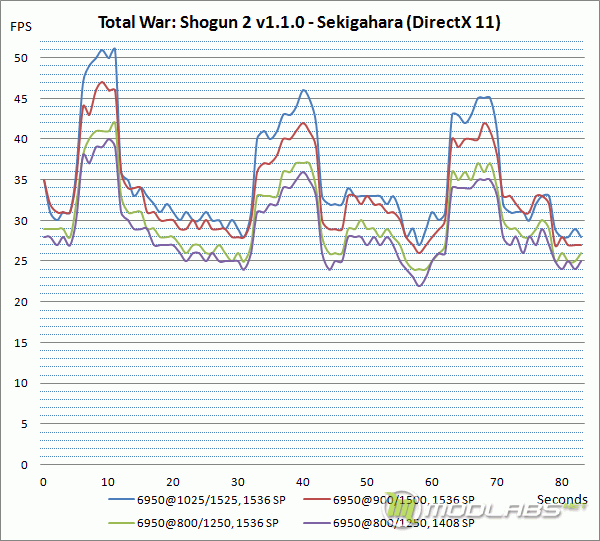

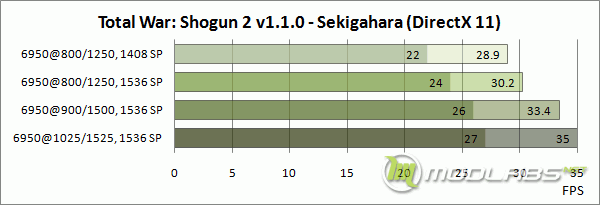

• Total War: Shogun 2 v2.0 (v1.1.0 build 3409.285940) - DirectX 11, встроенный бенчмарк (Sekigahara);
• Aliens vs. Predator DX11 Benchmark v1.03 - DirectX 11;

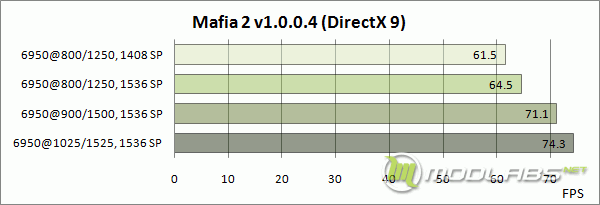

• Mafia 2 v1.0.0.4 (Update 4) - DirectX 9, встроенный бенчмарк;

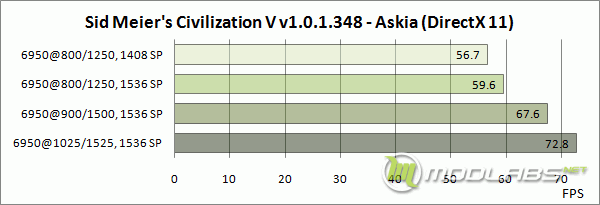

• Sid Meier's Civilization V v1.0.1.348 - DirectX 11, встроенный бенчмарк (Askia).

Настройки во всех играх устанавливались на максимальное качество. Единственное исключение - Mafia 2. В ней пришлось отключить опцию Apex PhysX, чтобы избежать большого разброса результатов от запуска к запуску и ограничения производительности мощностью процессора, используемого для расчета физических эффектов в случае использования этой опции с видеокартами AMD.

Тесты были проведены только с разрешением экрана 1920x1080. Там, где это было возможно, полноэкранное сглаживание устанавливалось в режим MSAA 4x, а анизотропная фильтрация в режим x16. Вертикальная синхронизация была отключена.  Во всех играх использовался либо встроенный бенчмарк, либо сторонние утилиты для вызова встроенных в игру средств для замера FPS.

Производительность замерялась в четырех режимах:

• Номинальные частоты без включения потоковых процессоров: 800/1250 МГц, 1408 SP
• Номинальные частоты с включением потоковых процессоров: 800/1250 МГц, 1536 SP
• Разгон на штатной системе охлаждения с автоматической регулировкой скорости турбины: 900/1500 МГц, 1536 SP
• Разгон на проточной холодной воде: 1025/1525 МГц, 1536 SP

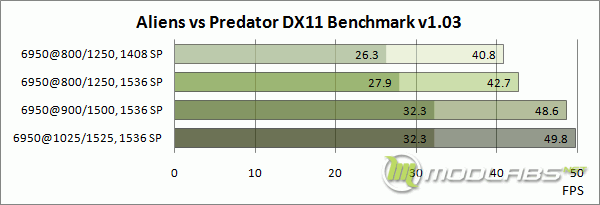

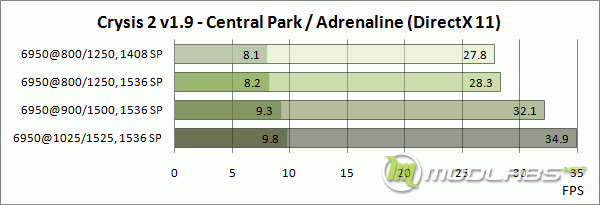

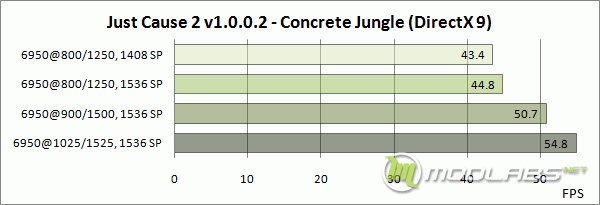

Результаты измерения приведены в виде минимального и среднего FPS. Либо только среднего, когда встроенные средства игры не позволяют получить информацию о минимальном FPS (Just Cause 2, Mafia 2). Для игр, которые позволяют получить статистику по времени построения всех кадров (frametimes) так же приведены графики, показывающие распределение FPS по времени прохождения бенчмарка.

Тестирование показало, что польза от включения заблокированных потоковых процессоров на Radeon HD 6950 есть, но она не велика. Поднятие частот хотя бы до уровня номинальных у Radeon HD 6970 даст примерно такую же прибавку производительности, а разгон позволит выжать из видеокарты еще больше, чем от включения потоковых процессоров. Поэтому данную возможность Radeon HD 6950 стоит рассматривать только как небольшой бесплатный бонус. Там, где скорости видеокарты недостаточно (Crysis 2 в режиме DirectX 11 и Metro 2033) для игры с максимальными настройками, её не хватит и после разблокировки с разгоном.

Заключение

Преимущества и недостатки референсных видеокарт AMD Radeon HD 6950 в целом и Sapphire Radeon HD 6950 в частности:

[+] Возможность программной разблокировки потоковых процессоров, что позволяет за меньшую цену получить аналог Radeon HD 6970. С разгоном до номинальных частот Radeon HD 6970 (и даже выше) так же нет никаких проблем.

[+] Хорошее соотношение производительности и цены. Даже сейчас, спустя полгода после выхода на рынок, Radeon HD 6950 2048 Мб не имеет прямых конкурентов в своей ценовой категории. Снизу есть предложение GeForce 560 Ti 2048 Мб, которая чуть дешевле и медленней даже немодифицерованной Radeon HD 6950, а сверху - GeForce 570 1280 Мб, у которой меньше видеопамяти, больше уровень энергопотребления и примерно равная Radeon HD 6950@6970 производительность.

[+] Поддержка технологии AMD Eyefinity, позволяющей использовать вывод изображения на несколько мониторов одновременно.

[+] Два гигабайта памяти для хранения текстур и буфера экрана позволяют использовать любые разрешения экрана и наивысшее качество текстур во всех современных играх. Это больше, чем у референсных GeForce GTX 570 и GeForce GTX 580.

[+] Возможность программного управления напряжением на GPU. Для этого можно использовать не только универсальный MSI Afterburner, но так же и фирменную утилиту Sapphire TriXX.

[+] Относительно тихая система охлаждения (если видеокарту не разгонять, особенно с поднятием напряжения), выдувающая нагретый воздух за пределы корпуса.

[+] Неплохая комплектация, наличие кабеля HDMI и переходника mini-DisplayPort <-> DisplayPort.

[-] Наличие искусственного ограничителя потребляемой мощности в виде технологии AMD Power Tune. Принудительный сброс частот при превышении потребляемой мощности выше жестко заданного предела. Это очень мешает разгону, особенно экстремальному. Можно отодвинуть предел на 20% выше соответствующей опцией драйвера Catalyst, но для разгона выше 1050...1100 МГц и напряжения выше 1.30V...1.35V этого все равно может оказаться недостаточно. К тому же, если разгонять видеокарту не средствами самого драйвера, то он сбрасывает установленный предел Power Tune при каждой установке частот.

[-] Референсная система охлаждения почти не оставляет запаса по температуре для разгона. Приходится делать выбор между хорошим разгоном с невысокими температурами и тихим режимом работы видеокарты.

[-] Плохая переносимость минусовых температур. Появляются артефакты и нестабильность, даже на температурах, достижимых при использовании слабой "фреонки". Из-за этого абсолютное большинство видеокарт Radeon HD 6950/6970 не могут преодолеть уровень разгона около 1100 МГц.

[-] Система питания построена с использованием компонент производства Volterra, которые для нормальной работы требуют активного охлаждения. Штатная система охлаждения вполне справляется с этой задачей, но при использовании альтернативных кулеров или универсальных (не-fullcover) водоблоков, придется как минимум установить радиаторы на все микросхемы DrMOS (Volterra VT1636SF) и желательно обеспечить хотя бы небольшой обдув этих радиаторов.

[-] Невысокая производительность относительно топовых single-GPU решений конкурента. Если производительности Radeon 6970 (или разблокированного Radeon 6950) вам недостаточно, а связываться с multi-GPU решениями не хотите, то на данный момент AMD предложить больше нечего.
