Компания Zalman очень частый гость нашего ресурса, и я не раз имел дело с их продукцией, хочу отметить, они молодцы. Конечно не былое величие прошлых лет, но тоже неплохо. Так же я часто уделял внимание тому что при создании своих продуктов они делают упор на дизайн, при этом не забывая про конструктивный аспект, хотя порой баланс немного нарушен… И сегодня я хотел бы вас познакомить с корпусом в котором этот баланс на мой взгляд выдержан идеально. Встречайте обзор и тестирование ATX корпуса ZALMAN R1.

Упаковка и комплектация

Поставляется данный корпус в большой картонной коробке, с кратким описанием характеристик продукта.

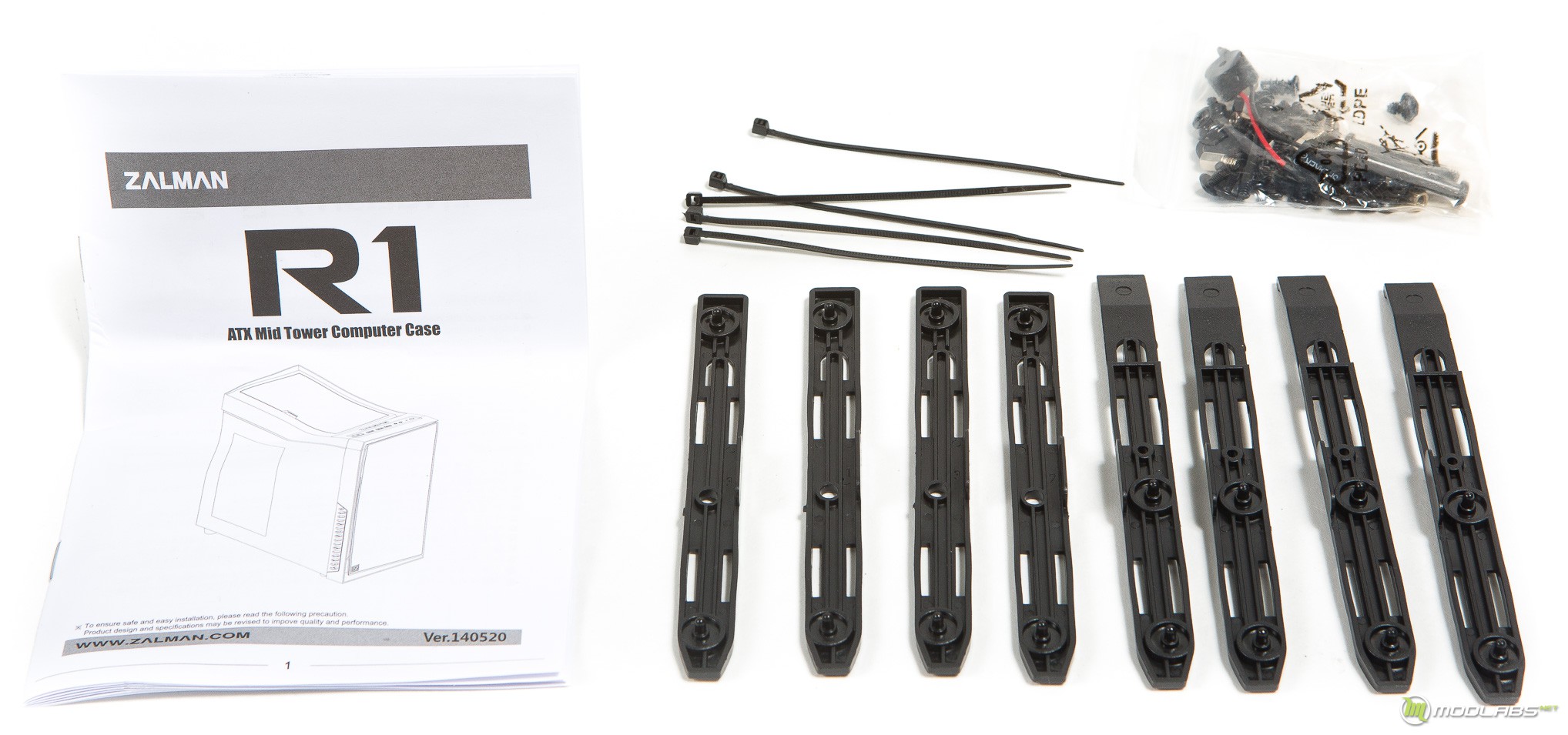

Комплект поставки довольно скромен, что ожидаемо для средне-бюджетного корпуса каковым является R1, но в нем есть всё необходимое для сборки ПК.

Внешний вид

В компании Zalman один отдел точно работает не покладая рук это - дизайнерский отдел. Ведь не только корпуса ещё и системы охлаждения имеют интересный внешний вид. Но давайте отойдём от размышлений об общем и прейдём к частному, к корпусу ZALMAN R1. На первый взгляд перед нами обычный кейс со строгим дизайном, но если присмотреться, то можно увидеть наличие линий и глянцевых вставок, которые придают корпусу изящности.

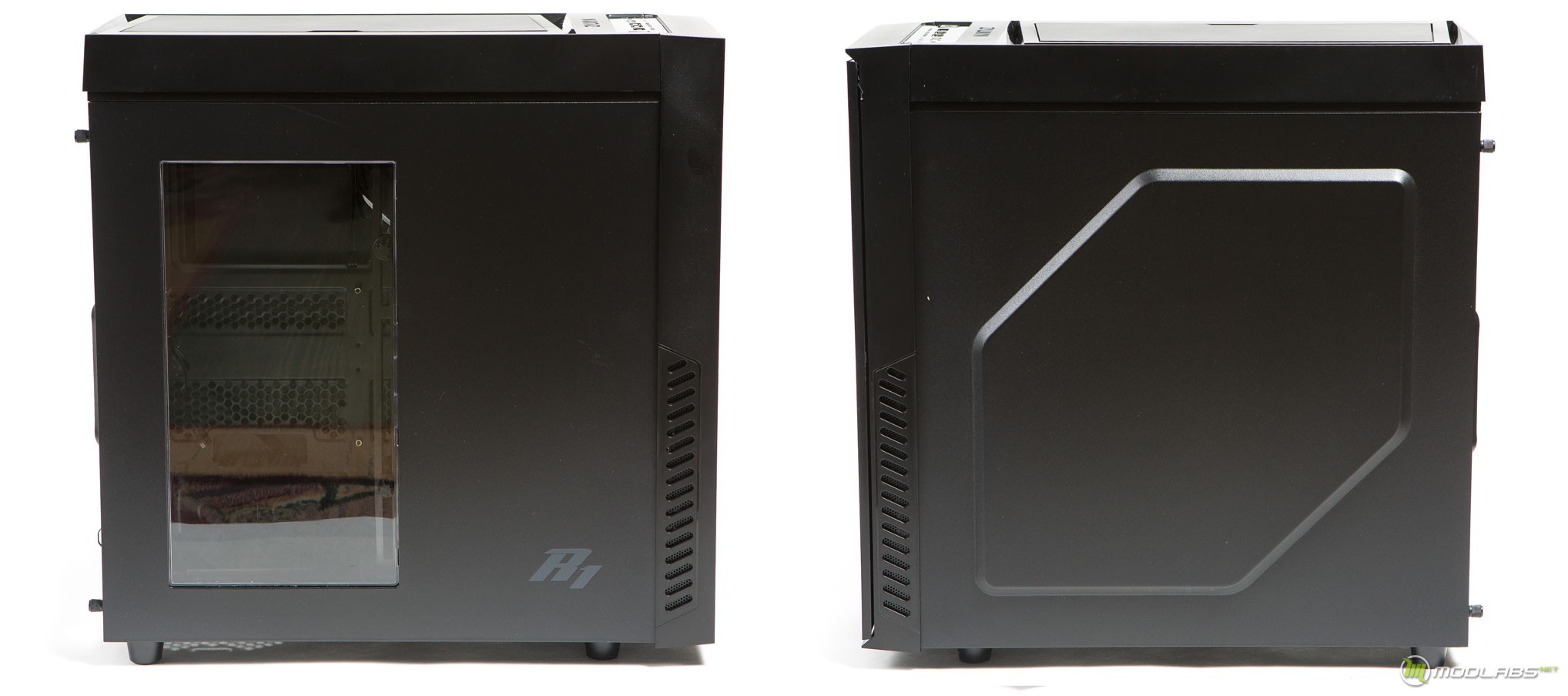

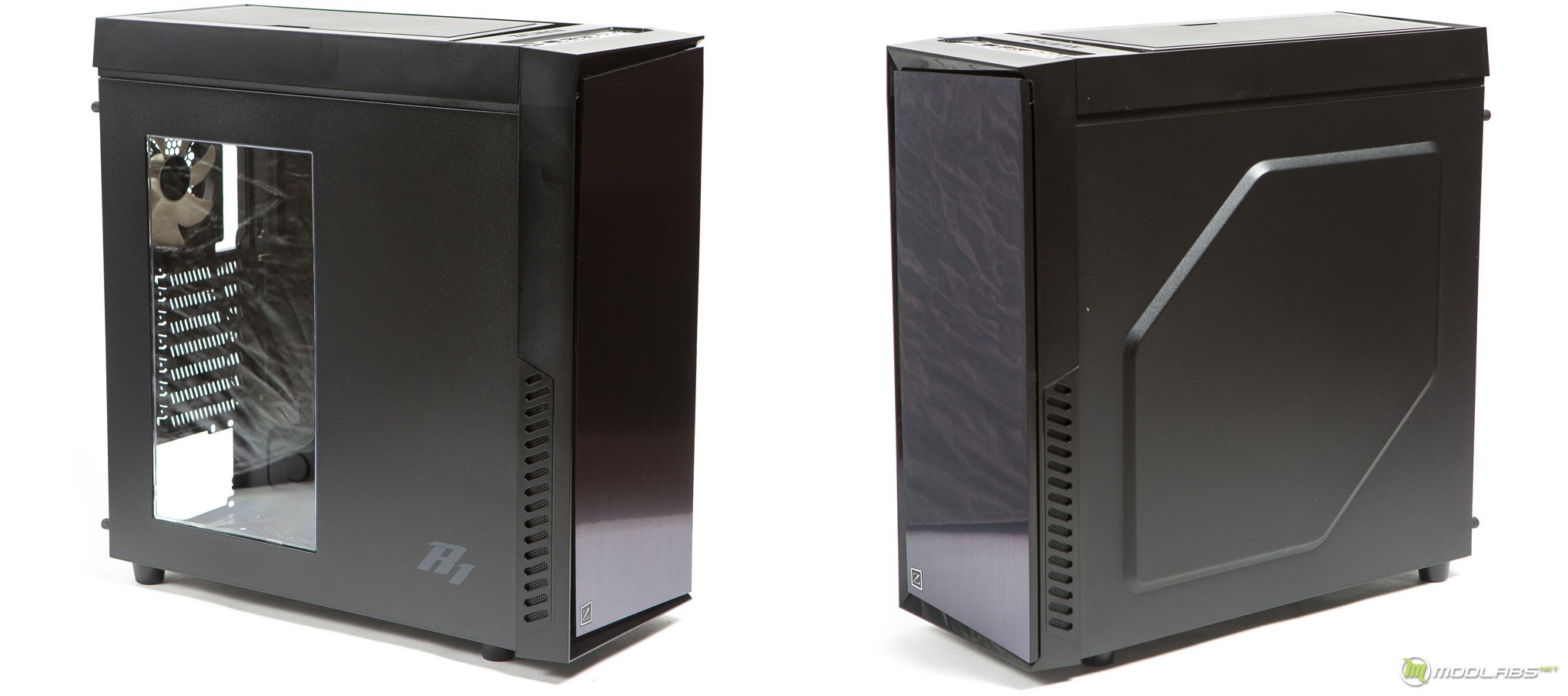

На одной из боковин находится прямоугольное акриловое окно размером 135х170 мм. Оно расположено в левой части, а в правом нижнем углу боковины находится серая надпись R1. С другой стороны, на дверце, присутствует расширение, глубиной 8 мм в виде шестиугольной фигуры, оно служит для более комфортной прокладки кабелей за задней стенкой.

Так же стоит уделить внимание боковинам передней панели. Снизу на них по обе стороны присутствуют прорези для забора воздуха фронтальными вентиляторами.

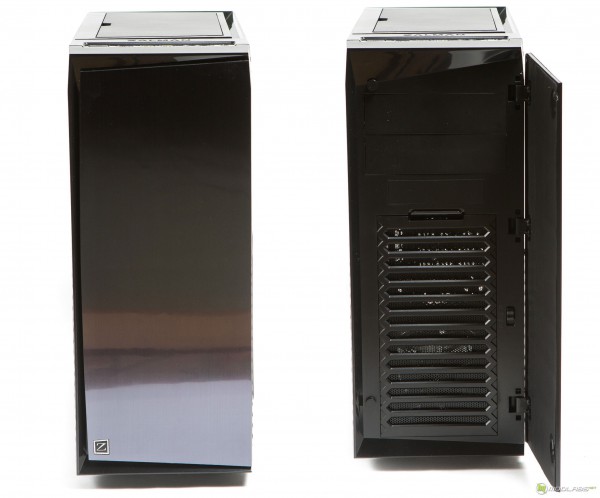

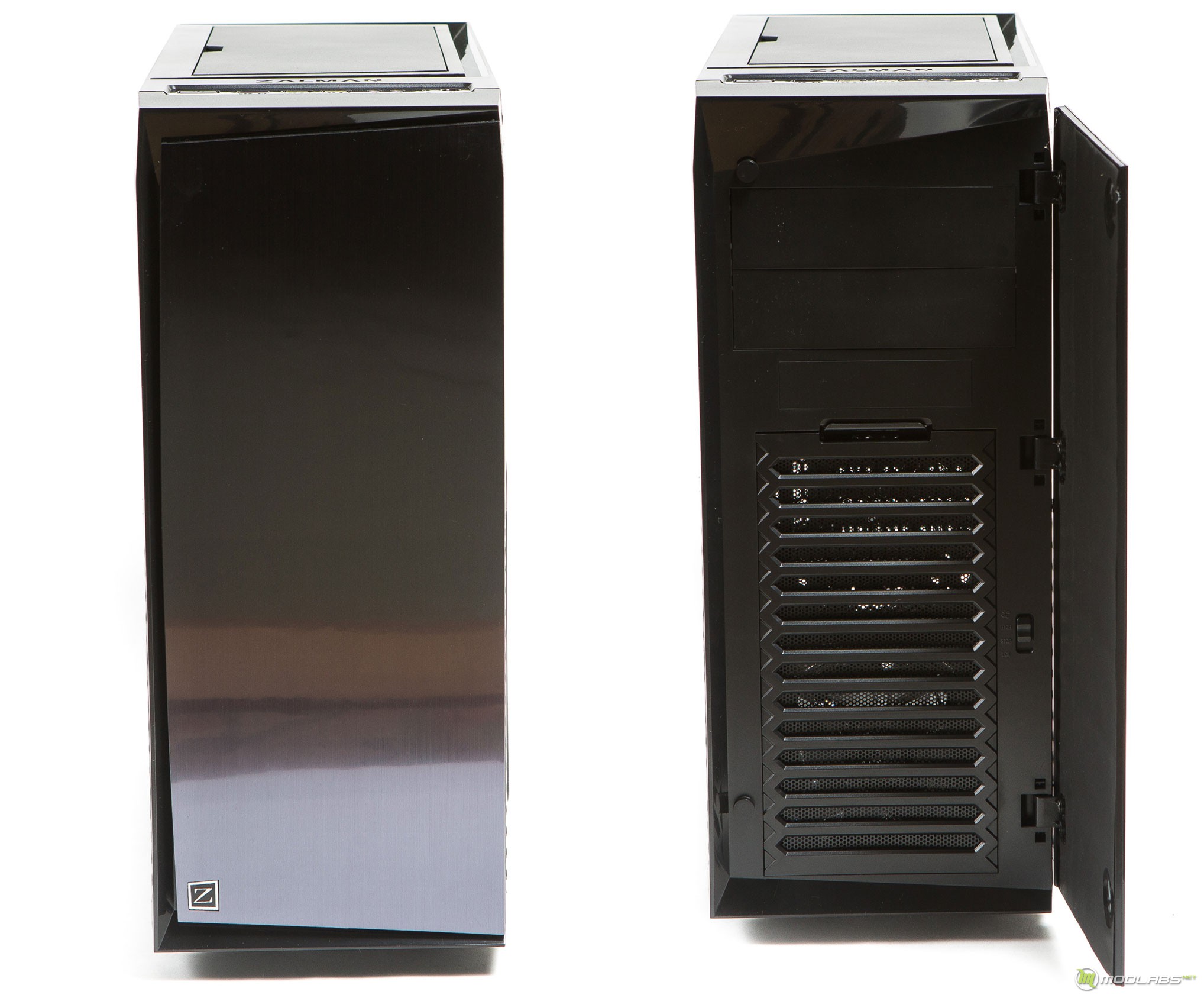

На лицевой панели расположена дверца её наружная поверхность выполнена из пластика с имитацией под металлическое покрытие. На внутренней стороне дверцы присутствует резиновое покрытие.

За дверцей по левому контуру самой передней панели, можно увидеть глянцевый элемент необычной формы, довольно «геометрично».

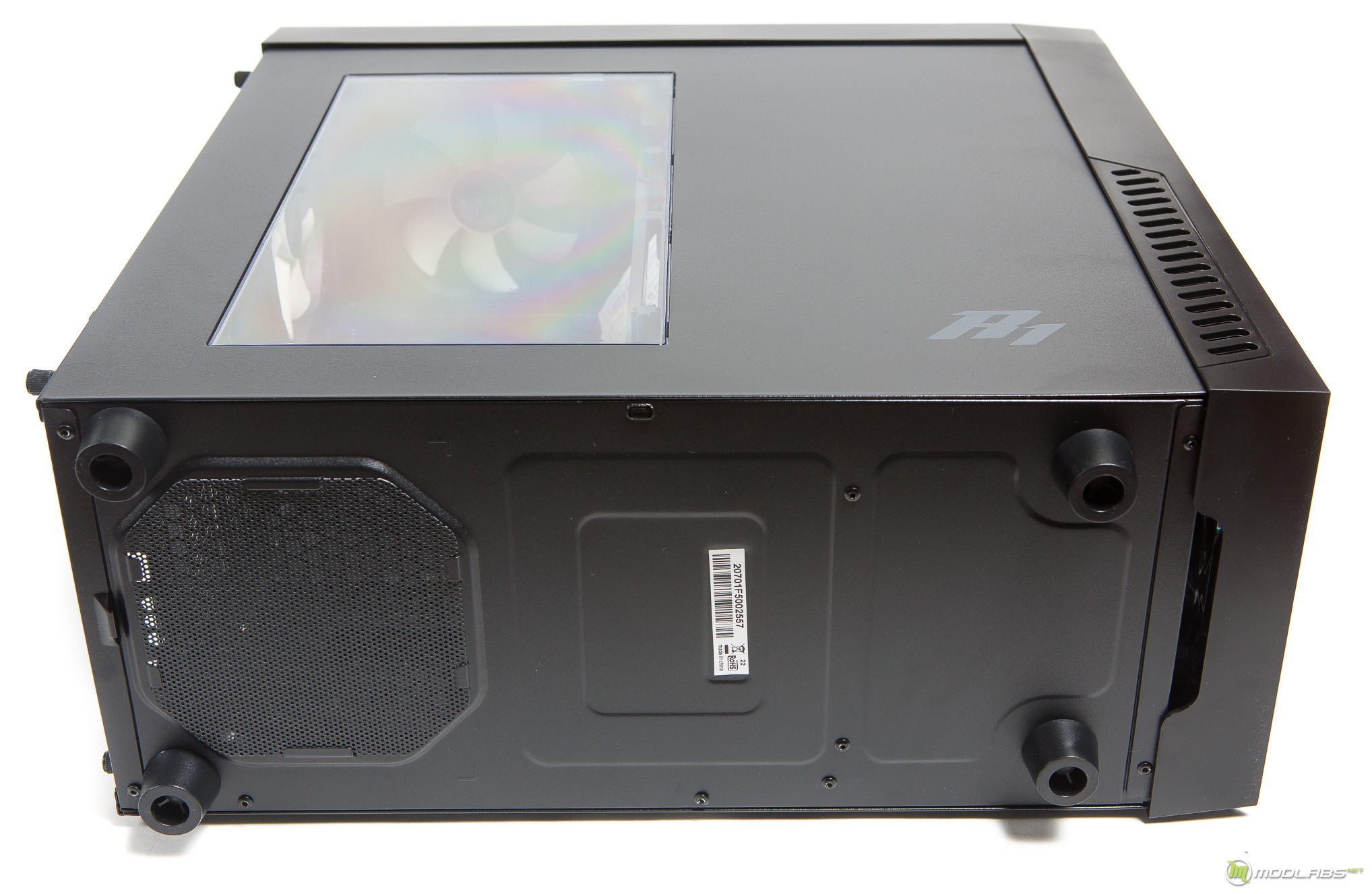

На дне корпуса присутствует прорезь для забора воздуха блоком питания, и она закрыта съёмным пылевым фильтром. Там же находятся пластиковые ножки. Более ничего интересного нет.

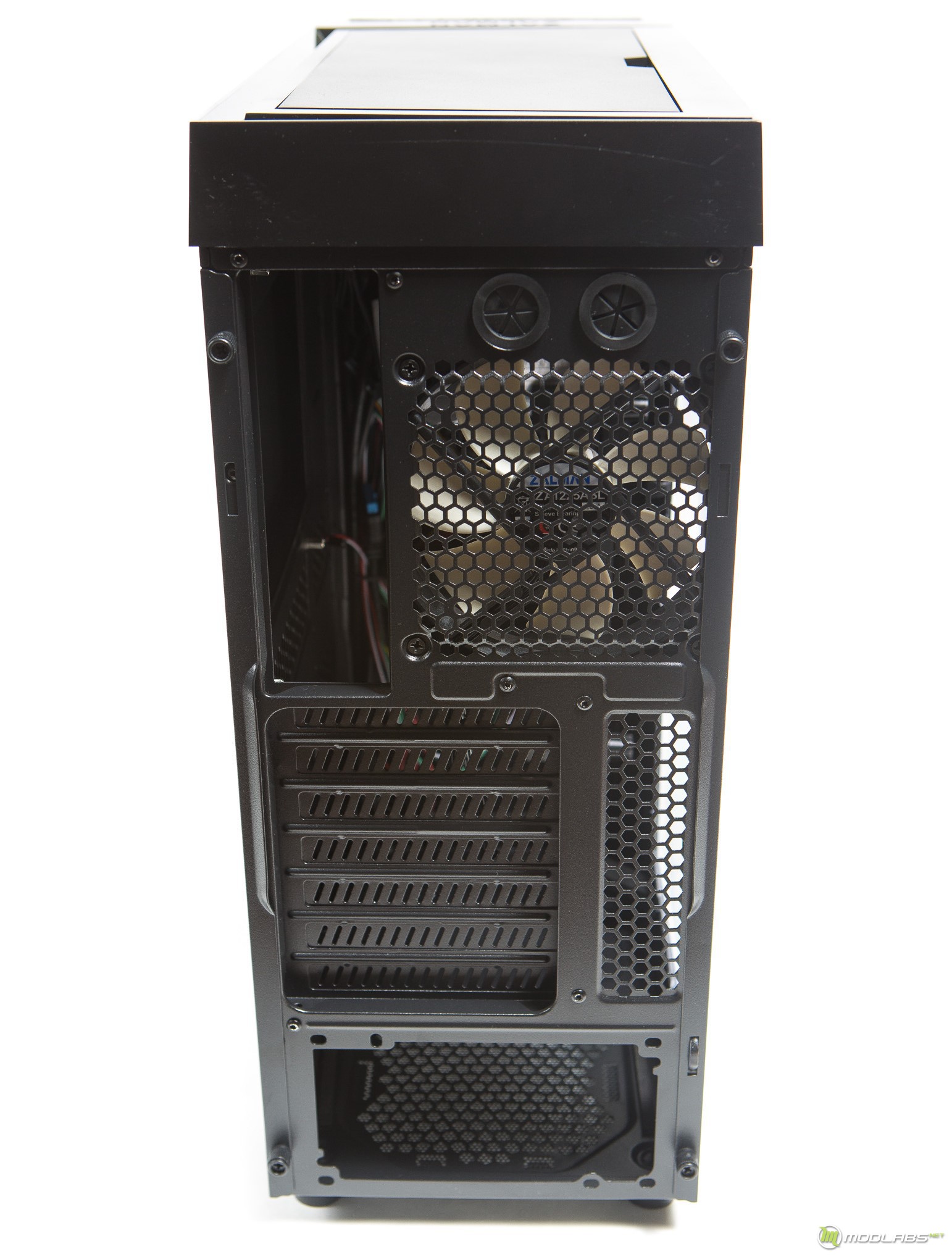

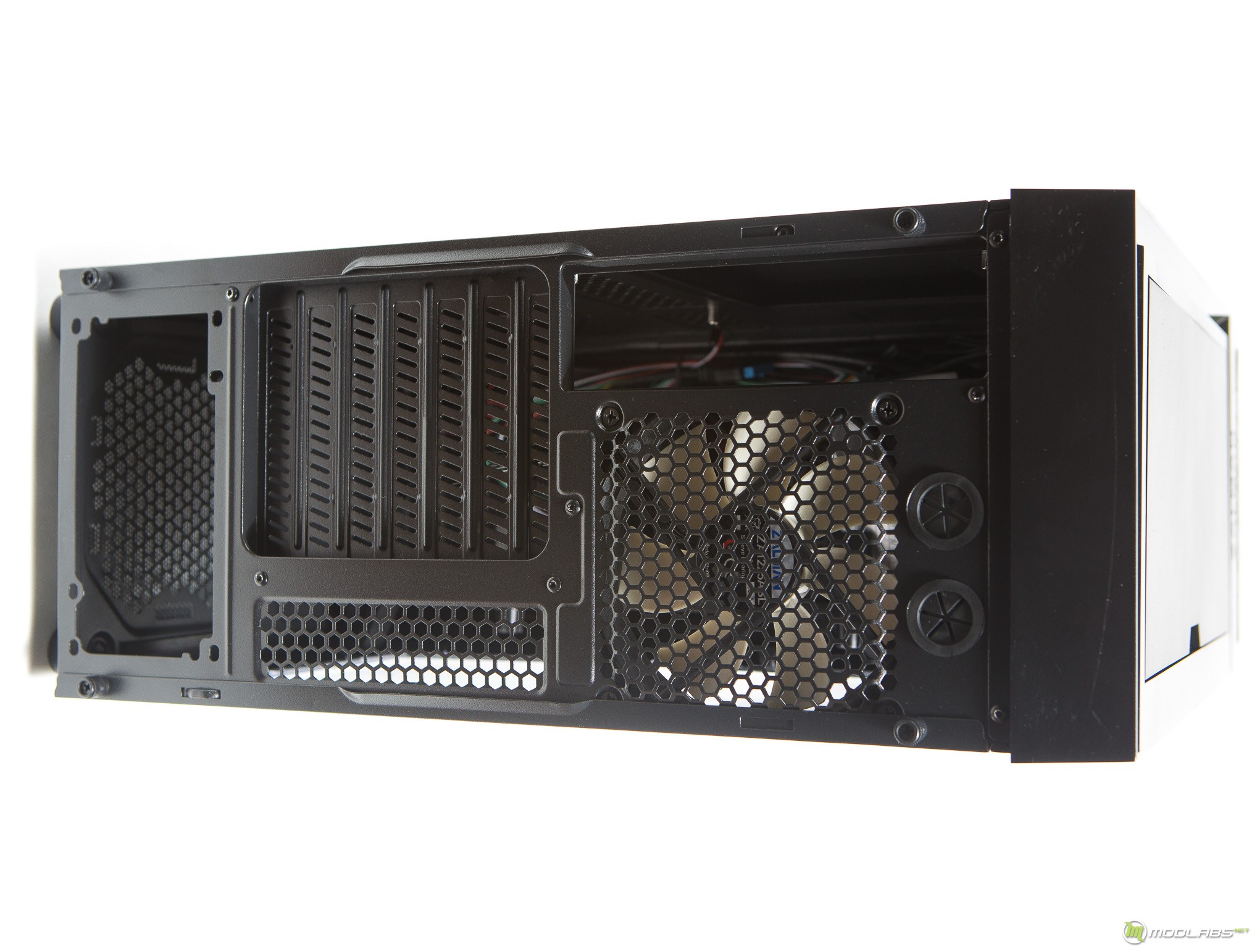

Задняя сторона стандартна по своей компоновки для ATX корпуса. Ничего необычного тут не увидеть. Отсек для БП расположен снизу, над ним семь расширений для PCIe слотов материнской платы, 120 мм вентилятор, отверстие для задней панели выходов материнской платы, и пара отверстия для шлангов СЖО.

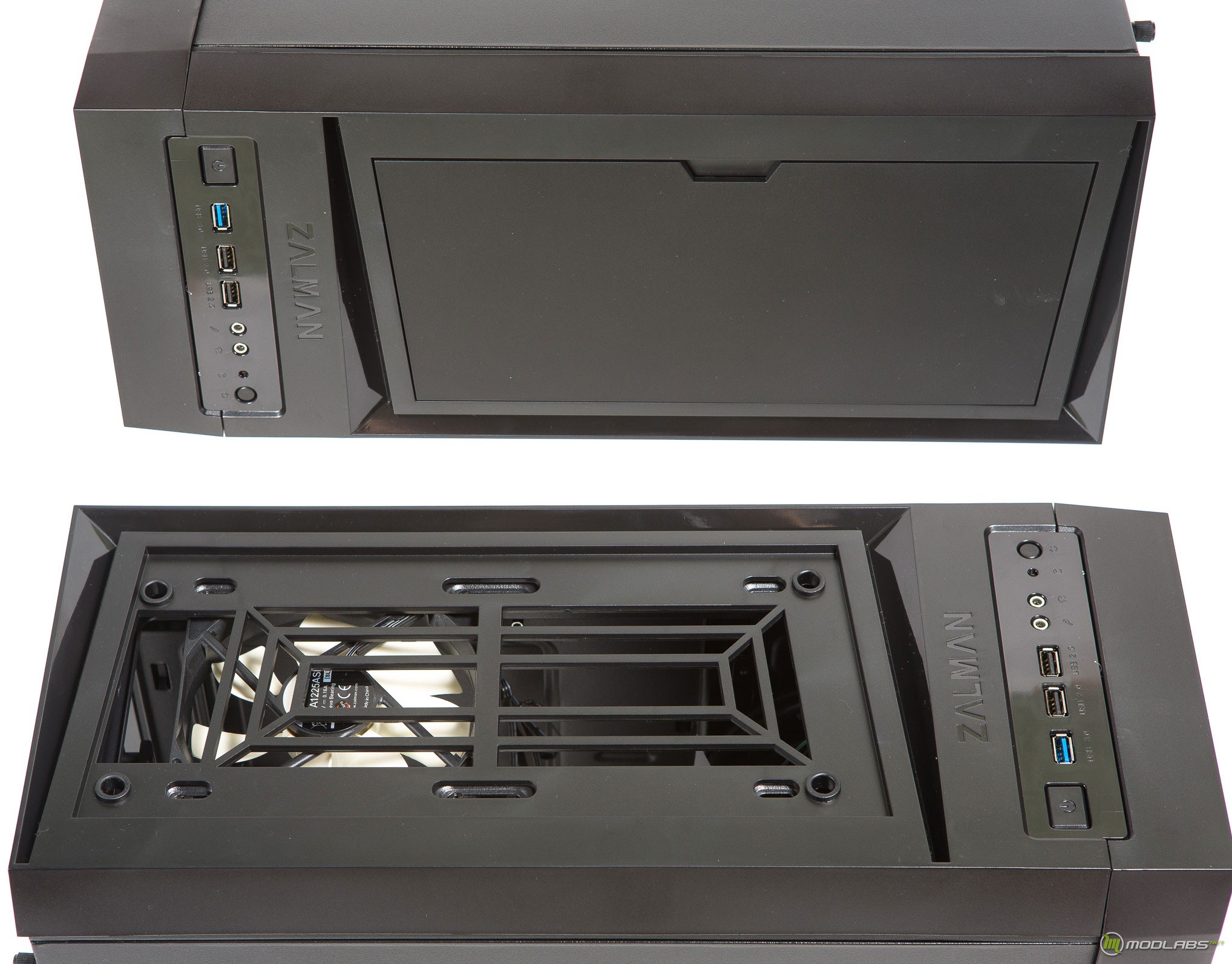

Верхняя часть и её дизайн дополняет общее буйство линий R1. Так же сверху можно обнаружить съёмную крышку под которой находится посадочное место для двух 120 мм вентиляторов или 240 мм радиатора.

Только вот проблема в том, что поверхность крышка «глухая». Если её не снять, то она будет препятствовать оттоку воздуха, а следовательно ухудшению эффективности системы охлаждения

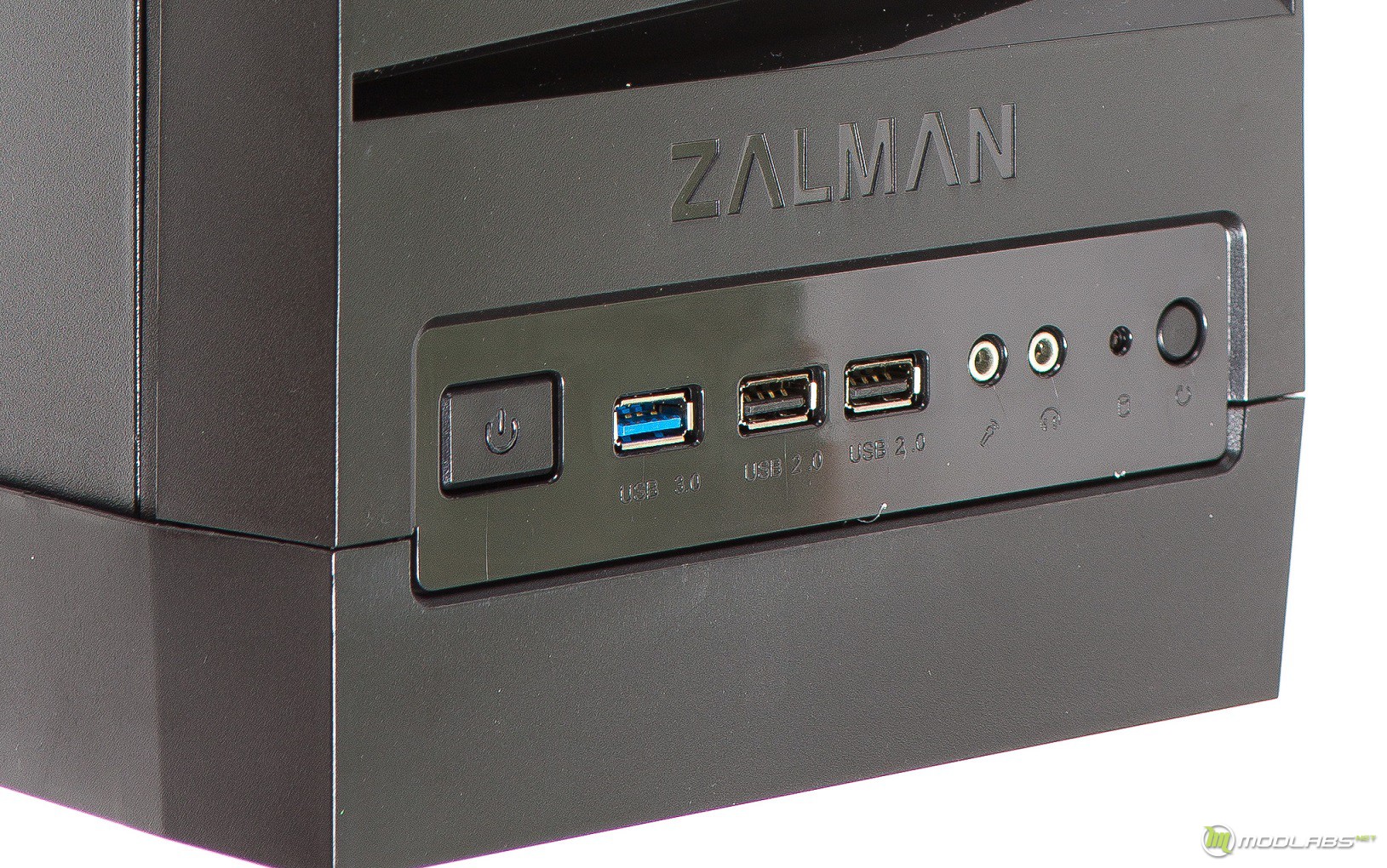

Сверху можно наблюдать кнопку включения и выключения, пару USB 2.0, один USB 3.0 и аудиовыходы.

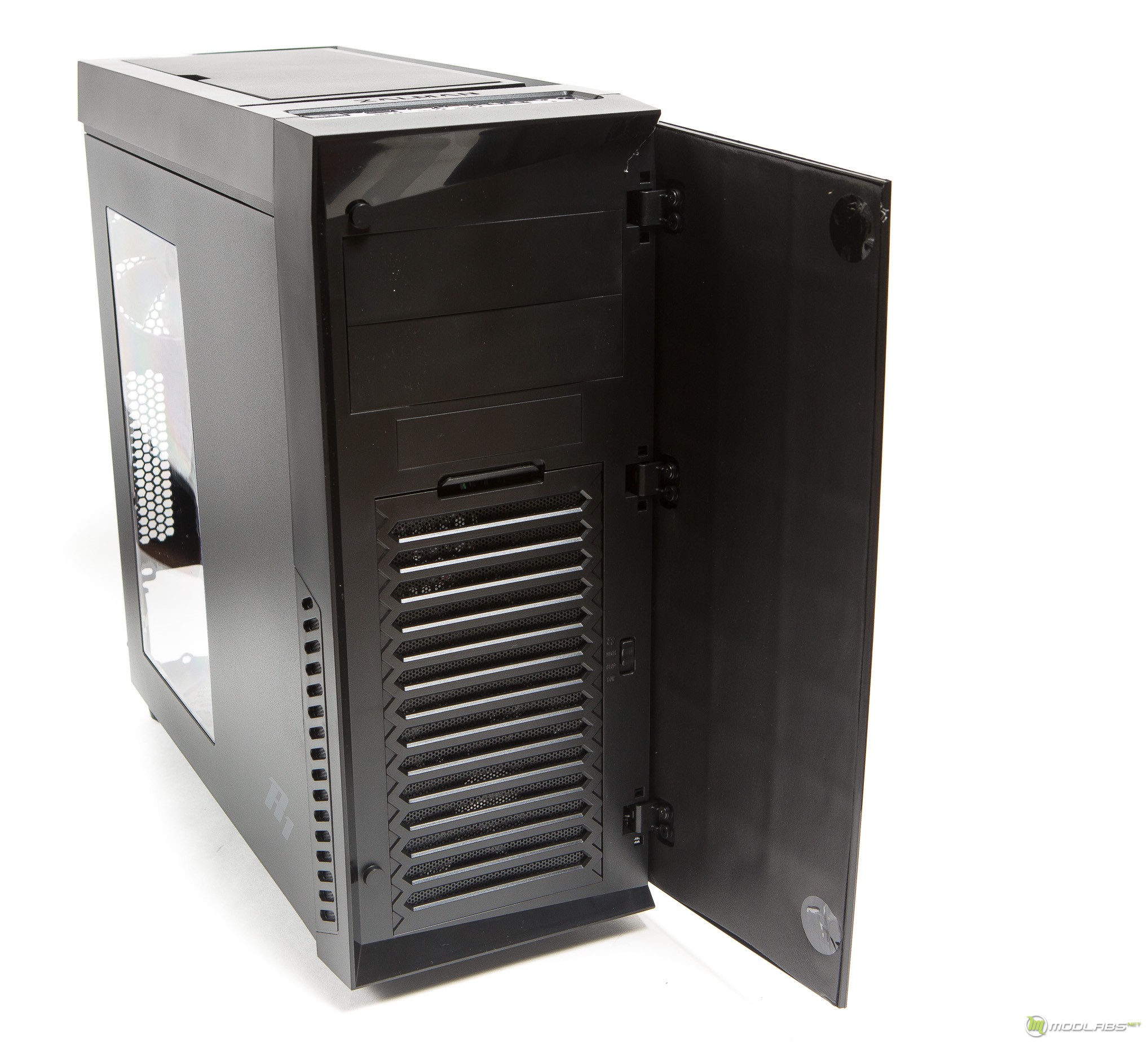

Вернёмся к передней панели и рассмотрим её получше. На внутренней стороне дверцы находится резиновое покрытие, и ещё можно увидеть две круглые наклейки. Под ними находятся магниты, эти наклейки лучше не отдирать, так как они оторвутся с прорезиненным покрытием и будет не красиво.

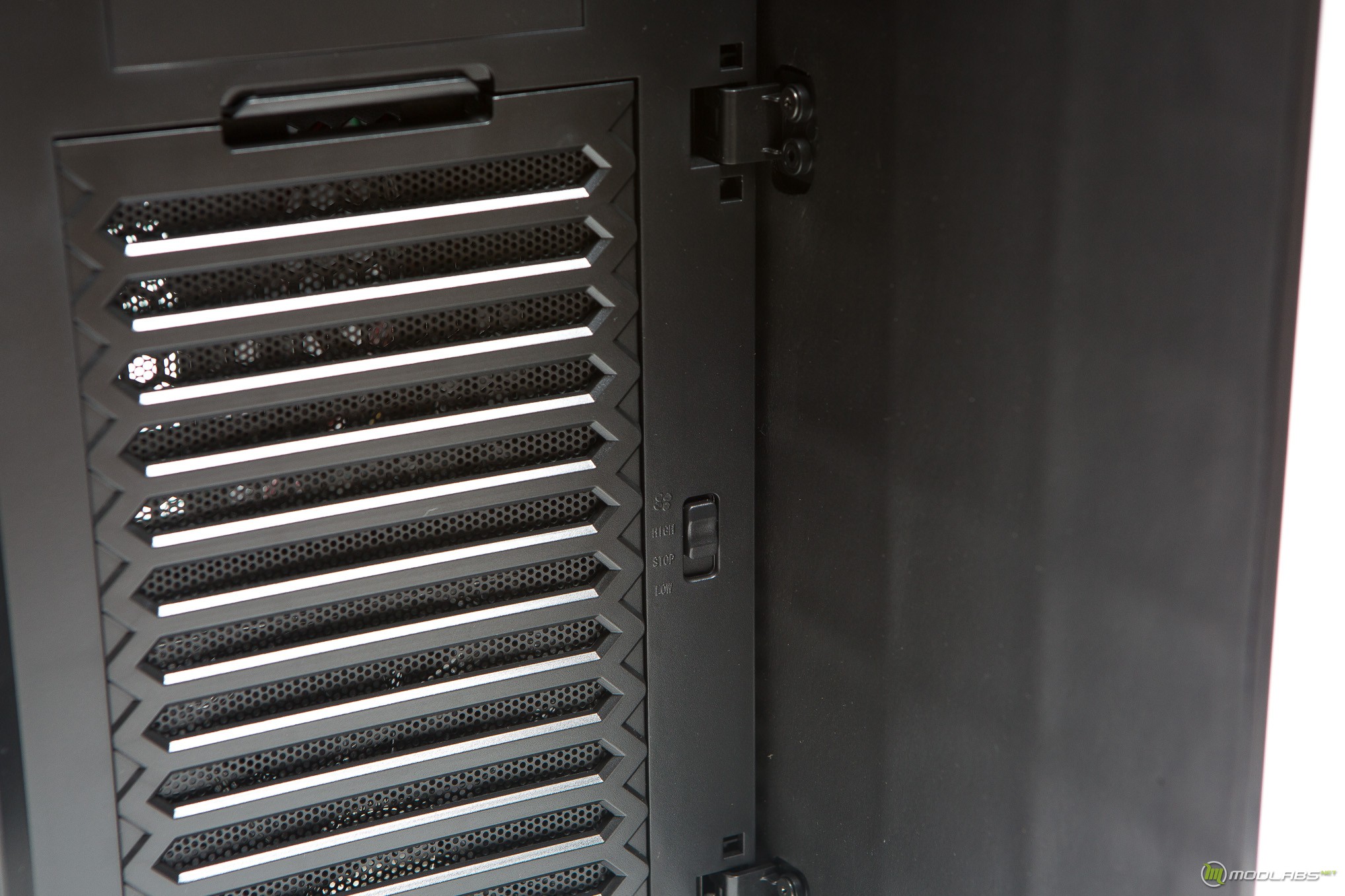

На самой панели можно увидеть два отсека для 5.25” устройств и одно для 3.5”. Ниже находится съёмная решетка, а чуть праве от неё трехпозиционный контроллер.

Корпус оснащен трёхпозиционным контролером, который поможет владельцу ПК управлять корпусными вентиляторами, правда только в ручном режиме 5-7-12V.

Но вот не задача, у контролера есть возможность подключения только двух 3pin вентиляторов, а корпус комплектуется тремя стодвадцатками.

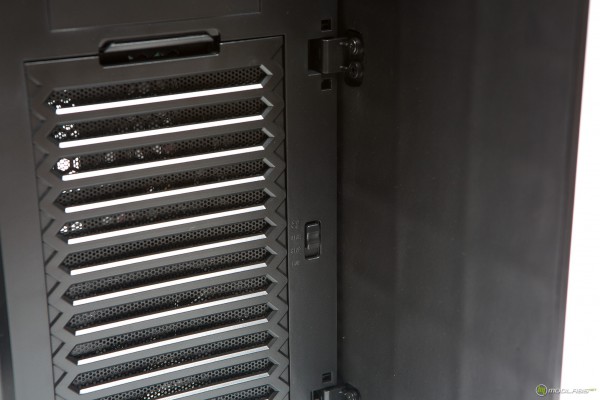

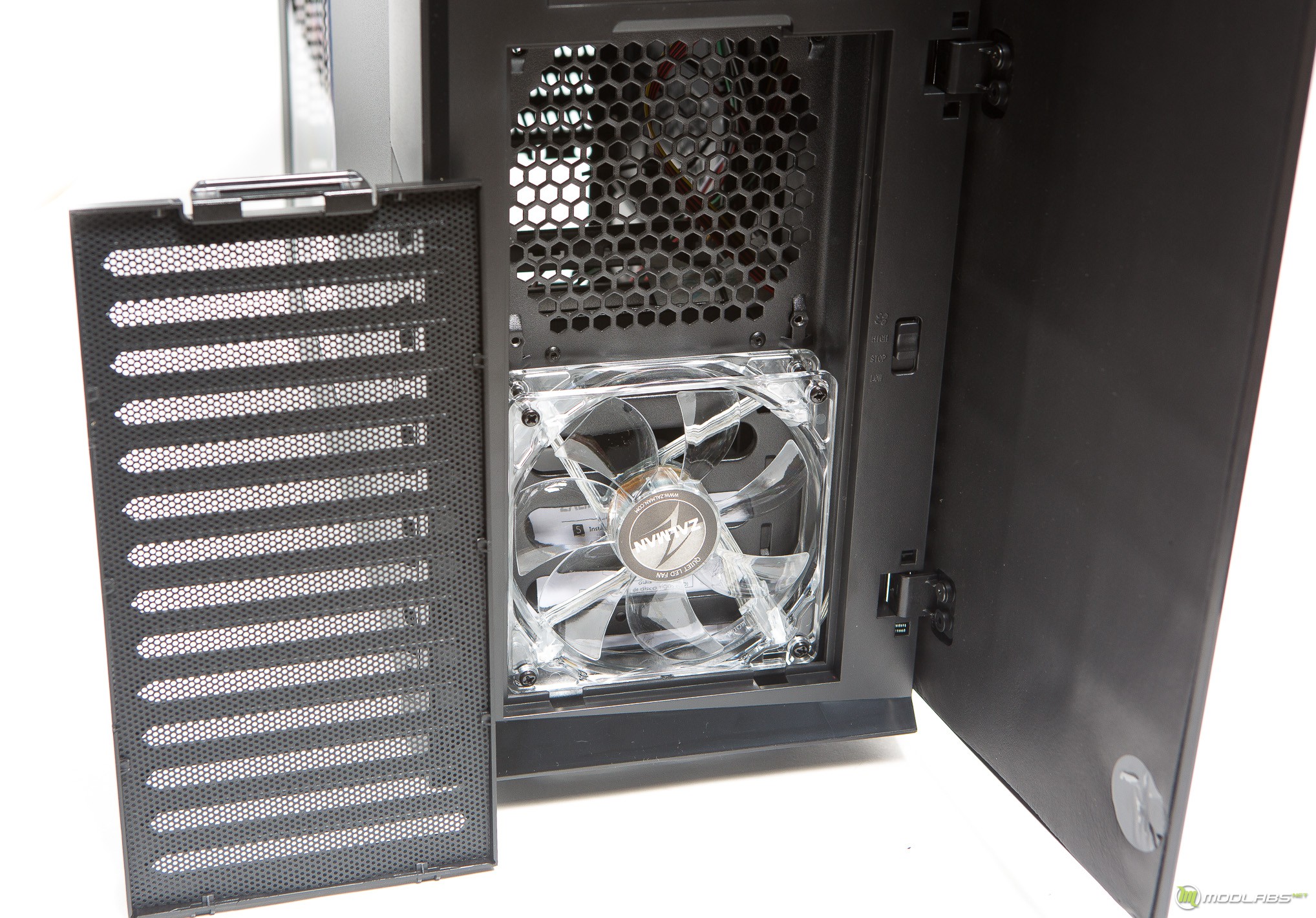

Так же на передней панели за дверцей можно найти съёмную решётку с пылевым фильтром. Под ней находится один 120 мм вентилятор с подсветкой и ещё одно посадочное место для стодвадцатки.

Внутренний осмотр, Сборка, Выводы

Внутреннее строение

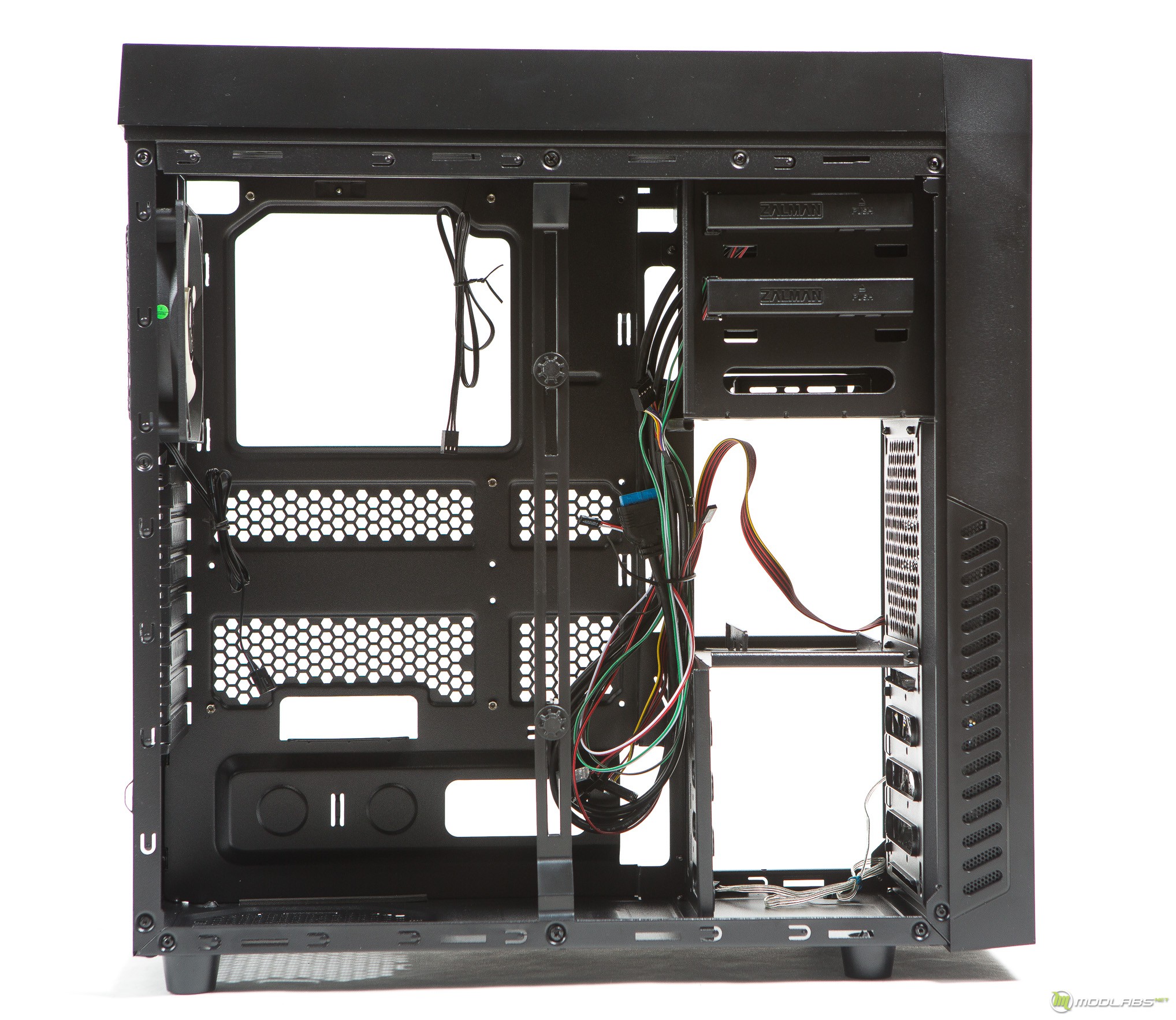

Внутреннее строение R1 вполне стандартно для современного ATX корпуса, но всё же есть ряд своих особенностей.

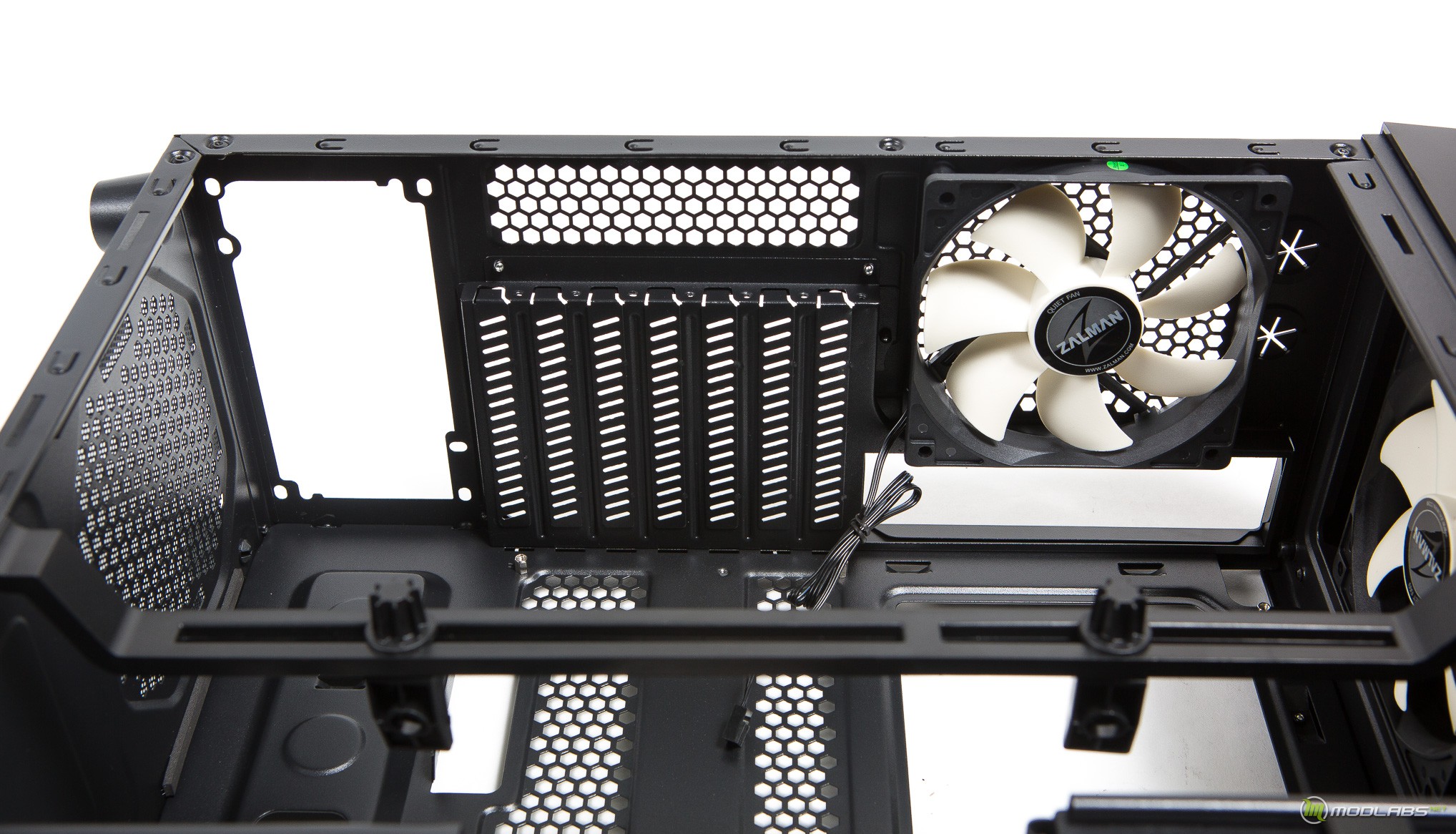

Первым что зацепило мой внимание это - перфорированный поддон материнской платы, я вижу такое в первый раз, и могу сказать, что данный ход сделает температуру материнской платы и её элементов немного ниже. Благодаря улучшению вентиляции.

Второе это стойка около видеокарт, которая служит для установки вентилятора, по задумке инженеров. Но куда более интересным и полезным будет реализации функции поддержки тяжелых видеоадаптеров, предотвращая деформацию текстолита.

В остальном всё довольно привычно и стандартно.

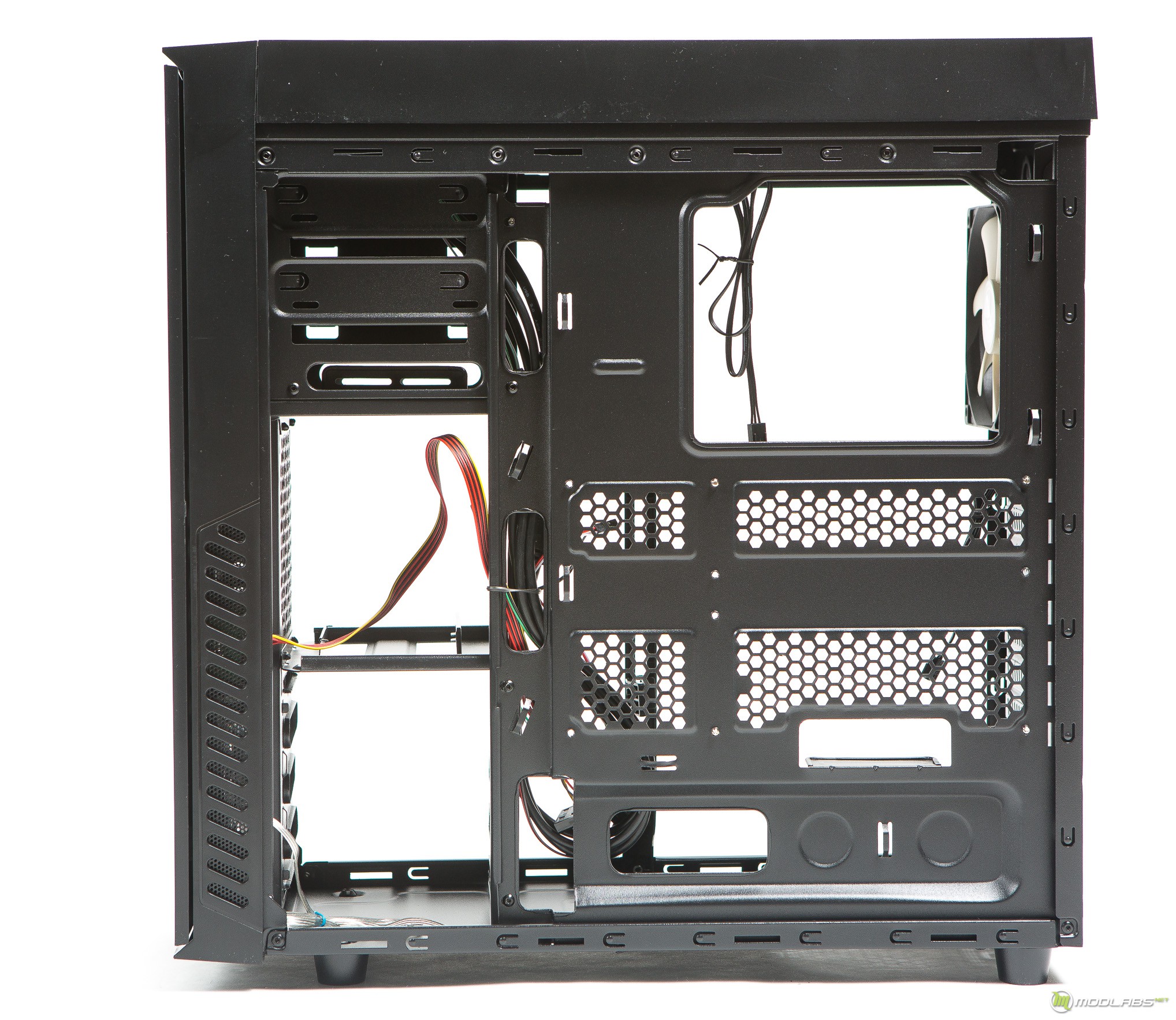

Сзади отведено немного места для прокладки кабелей БП.

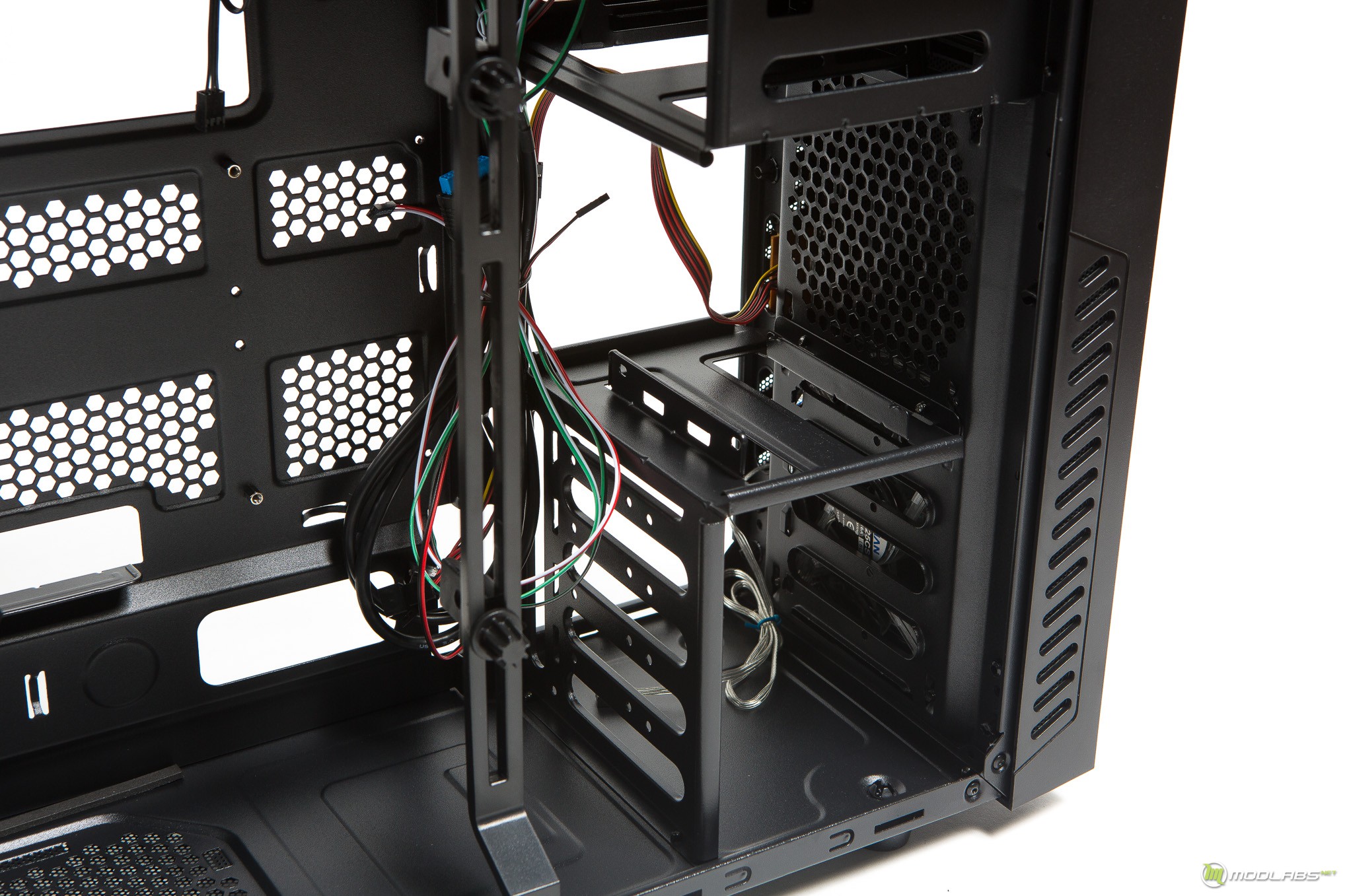

Всего в корпусе можно разместить 4х 3.5” жестких диска. Они устанавливаются с помощью пластиковых салазок, идущих в комплекте. И ещё можно установить один 2.5” накопитель в специальной посадочное место которое находится сверху на корзине.

Корпус поддерживает материнские платы форм-факторов ATX/mATX/mITX.

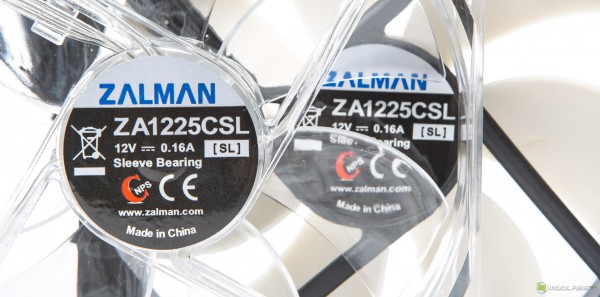

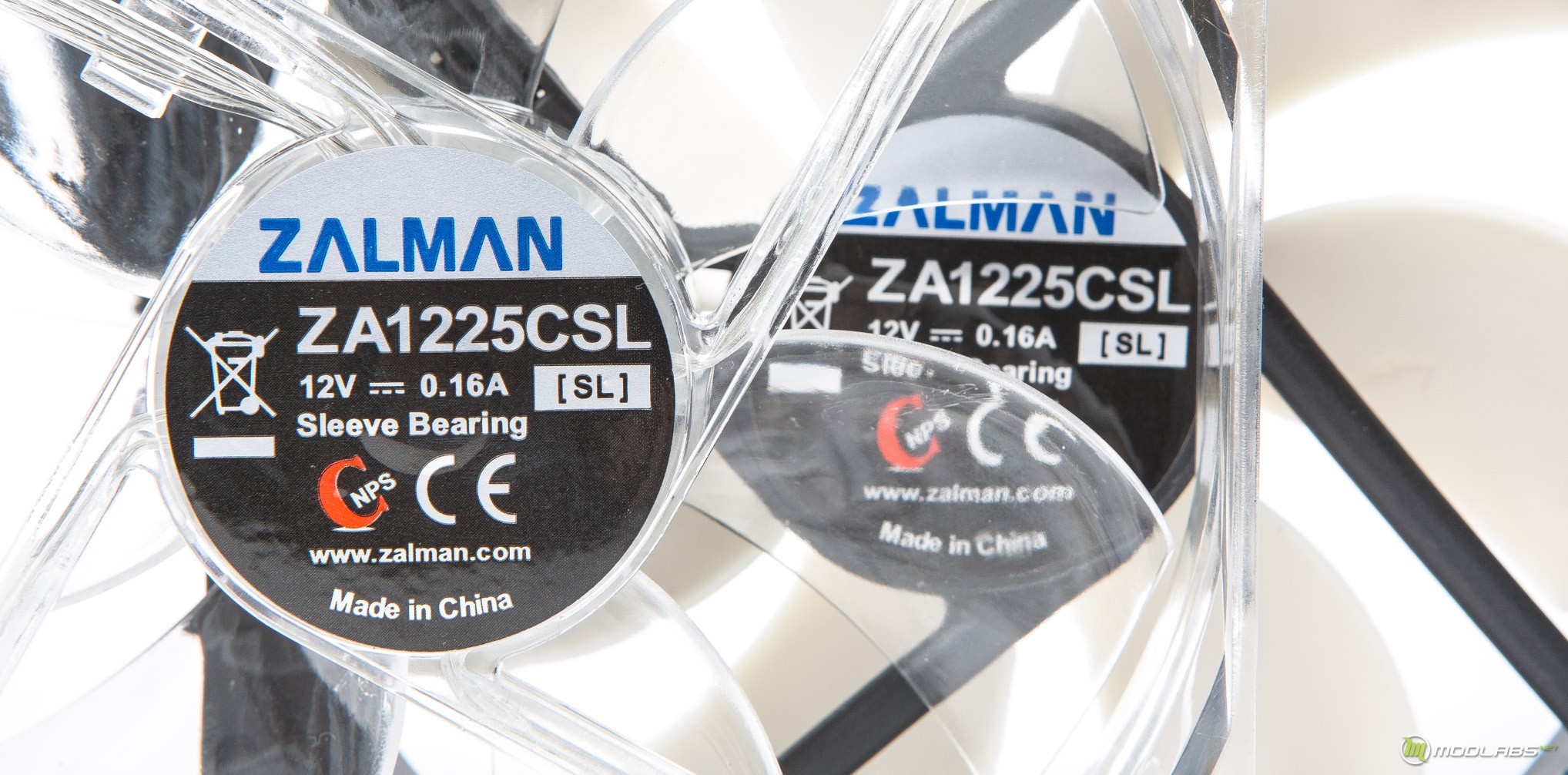

В корпус установлены три вентилятора ZA1226CSL один из них с подсветкой, но в остальном их характеристики идентичны. Их максимальная скорость равна 1200об/мин.

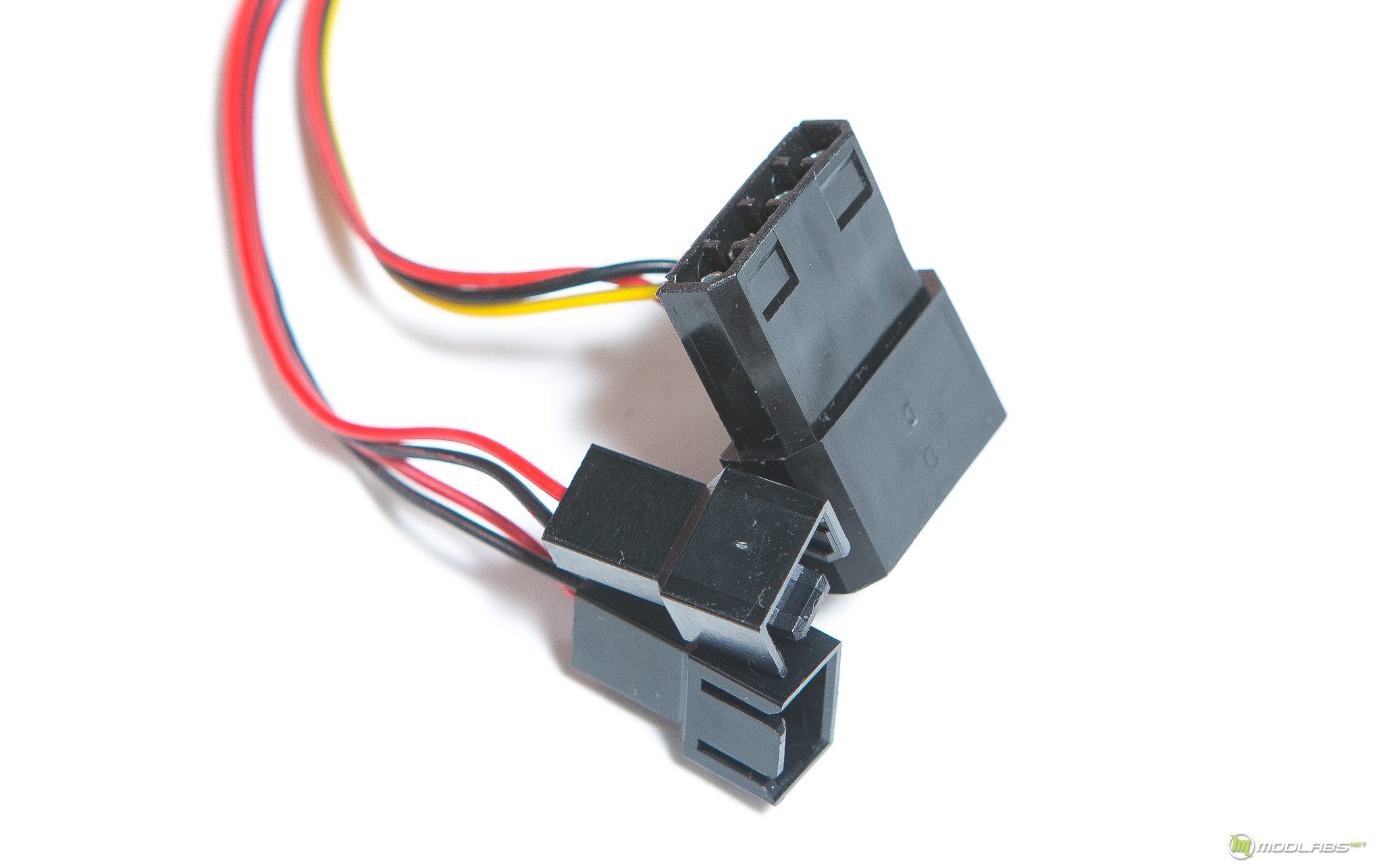

Подключение питания вентиляторов происходит через 3pin коннектор

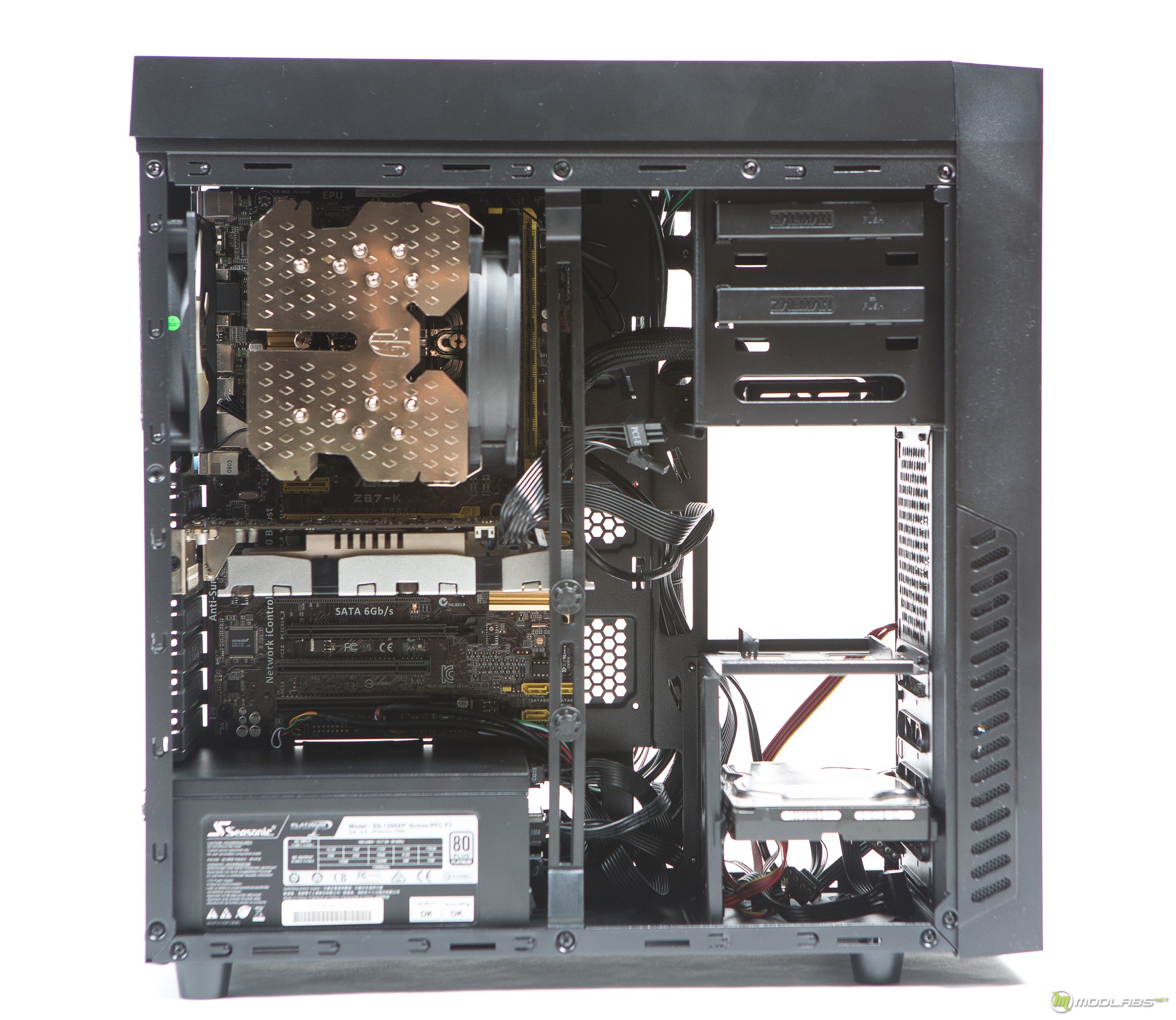

Сборка системы

Не смотря на бюджетность корпус объективно получился неплохим, тонкую сталь 0,6-0,7 мм, с лихвой компенсирует качественная обработка. Сборка в корпусе проста и удобна. Каких-либо трудностей в процессе не возникло, корпус без проблем вмещает в себя материнские платы размера ATX, длина блока питания может быть до 200мм, все кабеля можно аккуратно спрятать, хотя места с обратной стороны могло бы быть больше. Высота процессорного кулера максимально может равняться 160мм. Длина в слотах, находящихся выше корзины с жесткими дисками равна - 360мм. В слотах находя напротив корзины длина видеокарты значительно меньше, она равна 275мм.

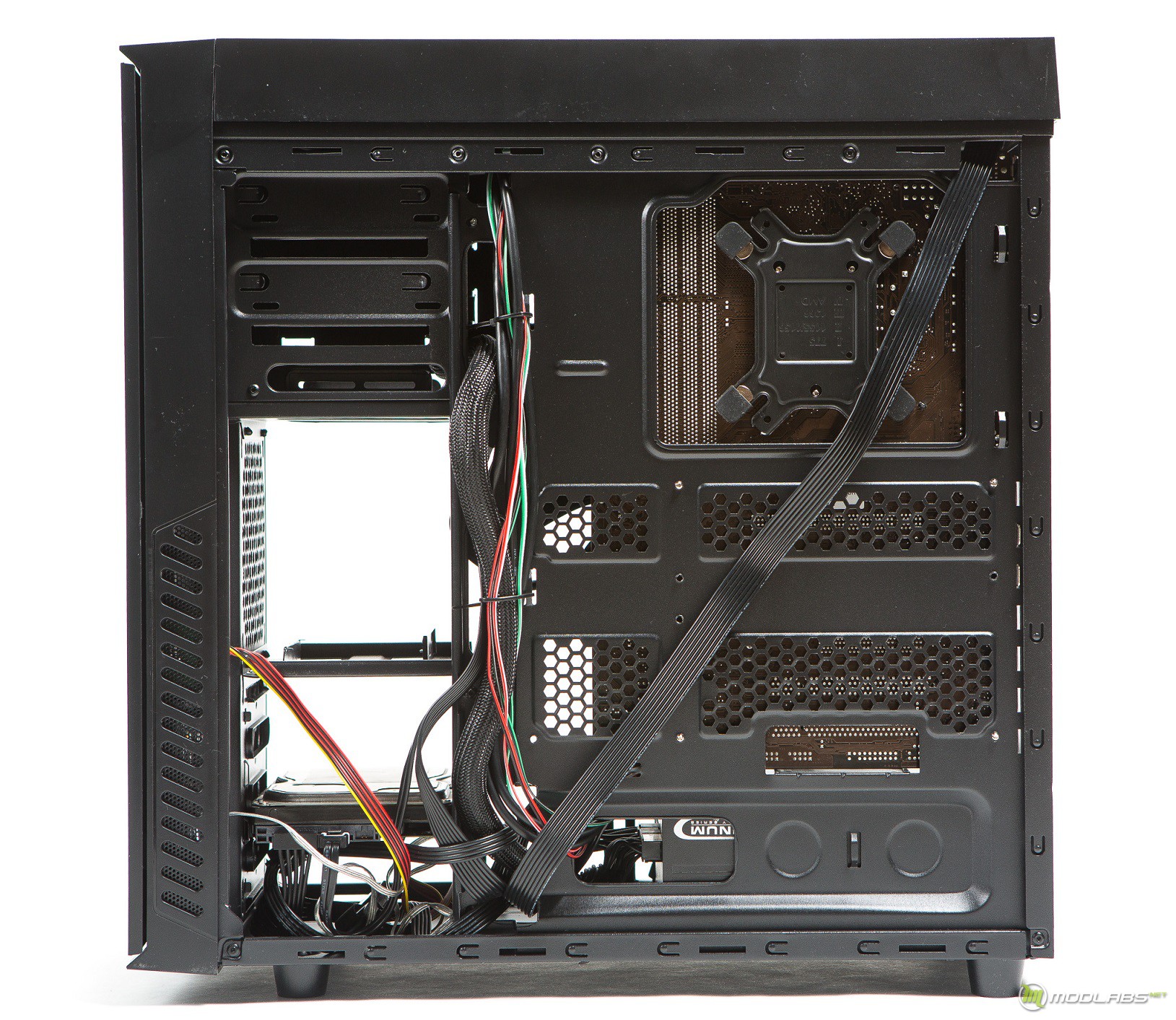

С обратной стороны условно достаточно места для того чтобы аккуратно проложить провода. Но если места за материнской платой будет недостаточно, или провода блока питания сильно толстые, то тут поможет расширение в боковой стенке.

Тестовый стенд

• Процессор: Intel Core i7 4770K@3.9 1,15v (HT включена, Turbo - включена);
• Материнская плата: ASUS Z87 -k;
• Система охлаждения: Deepcool Gamer Storm Lucifer V2
• Оперативная память: Kingston HiperX Savage 2400Mhz;
• Видеокарта: GTX660 2Gb
• Жёсткий диск: SSD HGST HDS721050DLE630
• Блок питания: Corsair HX750i

Методика тестирования

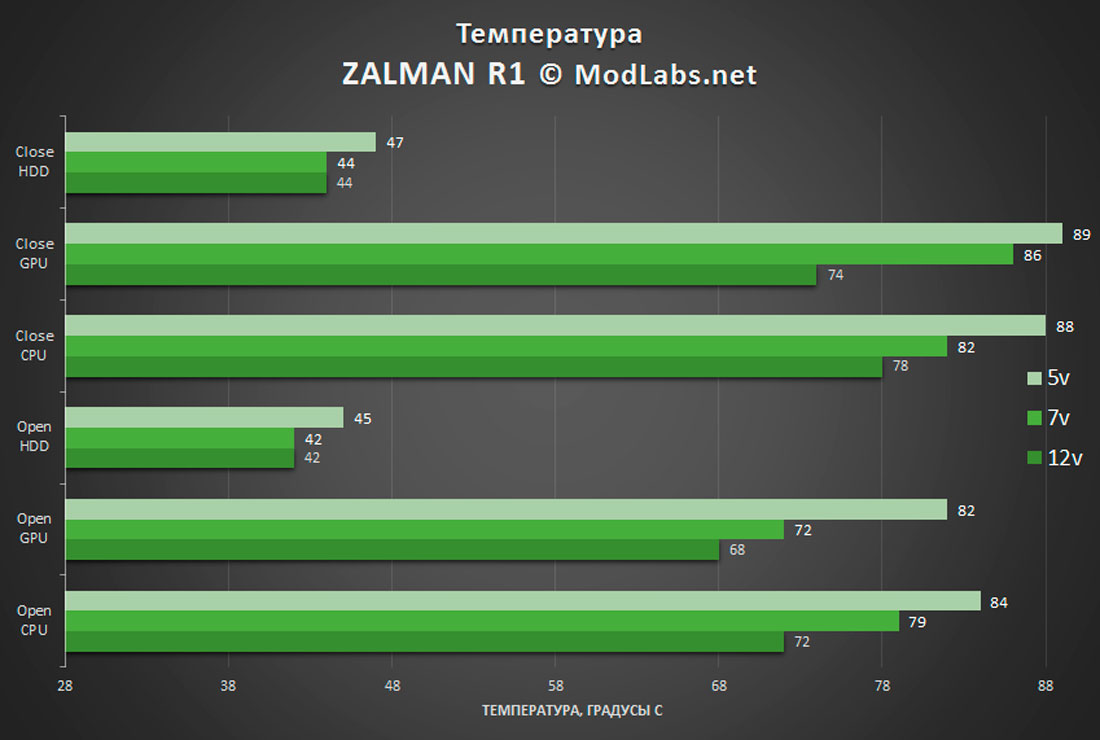

Тестирование системы охлаждения корпуса будет проходить путём слияния стресс тестов течении 10 минут. LiNX 0.6.4 в сочетании с Furmark в оконном режиме при разрешении 1600х900p. Температура окружающей среды равна 28 градусов.

Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z и HWMonitor.

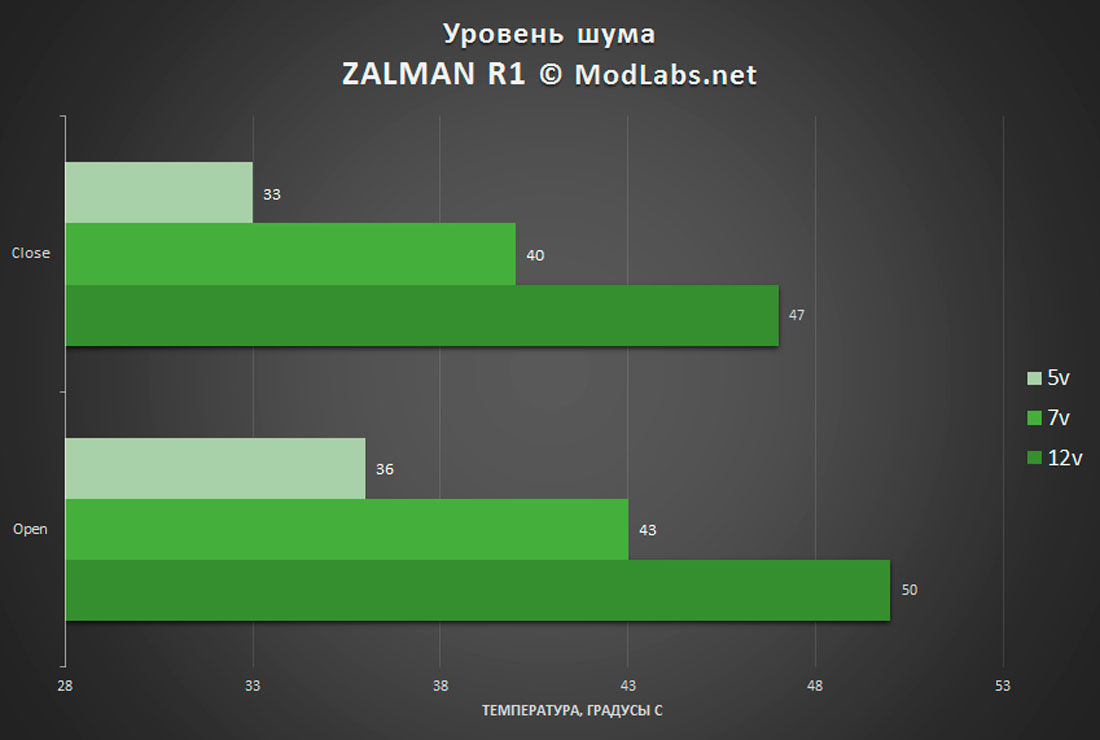

Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130дБ с расстояния 10см. Уровень шума в помещении 30-31,5 дБ.

Вывод

Если сказать кратко, то ZALMAN R1 удался. Ценовая категория корпуса находится в районе 3000 рублей и за эти деньги R1 может предложить функциональность более дорогих собратьев, что весьма недурно. Отдельно хочу отметить итоговый уровень качества, который однозначно положительно выделяется из ряда иных среде-бюджетных корпусов.

И по факту мы имеем: строгий корпус, при этом немного выделяющийся из серых масс одинаковых коробок, немного конечно, но всё же. Наличие трёх вентиляторов и реобаса делают его ещё более интересным. И искать в нём что-то плохое в этой ценовой категории, я не вижу смысла. В качестве оппонента можно привести более дорогой Thermaltake Core V31, который мало чем отличается от героя этого обзора.
