nVidia GeForce GTX 960 может по праву относиться к дивизиону широко распространённых продуктов. Конечно, список ее характеристик довольно провокационен и не столь привлекателен как у той же GTX 970, но ценовая планка весьма и весьма интересна для пользователей, которые по нынешним меркам не готовы выкладывать за одну только видеокарту более 20000 рублей.

Мы уже рассматривали варианты GTX 960 от ASUS и Inno3D, каждый из них был различен и имел свои отличительные черты. Сегодня, предлагаю рассмотреть вариацию GTX 960 от компании MSI. Давайте узнаем, какими особенностями производитель наделил эту карту. Кстати сейчас в листе компании есть уже пять различных вариантов GTX 960, наверное, много для одного производителя, хватит на все случаи жизни.

Дополнительно, по результатам знакомства мы проверим разгонный потенциал графического ядра с альтернативной системой охлаждения в виде полноценной СВО. По результатам установки СВО, хочется узнать будет ли реальное увеличение производительности, полностью оправдывающее стоимость системы охлаждения. Возможно, в случае с GTX 960 разгон не стоит тех самых "свеч", хотя в этом ценовом сегмене пользователи всегда пытались получить максимум...

MSI GeForce GTX 960 GAMING 2G поставляется в объёмной упаковке с символикой MSI, но изначально вся упаковка находится в чехле с символикой игры WarFace. В целом коробка информативна и не вызывает вопросов в плане надежности.

Внутри по мимо карты нашлось следующее: диск с драйверами и утилитами, небольшая инструкция, переходник DVI to VGA, промо-код на подарочное оружие и набор внешности в игре WarFace!

Визуально, GTX 960 GAMING 2G полностью оправдывает свое отношение к Gaming-серии производителя, основной черный цвет и вставки ярко красного легко задают внешнее оформление для видеокарты.

Набор видеовыходов стандартный для GTX 960, здесь расположились: три DisplayPort и по одному HDMI и DVI. Такое сочетание можно признать довольно универсальным, а с учетом комплектного переходника, даже VGA продолжает свое существование. Поэтому пользователи, которые затеяли небольшой апгрейд, не должны почувствовать явных проблем.

Благодаря двухслотовой системе охлаждения, карта выглядит значительно компактнее варианта от Inno3D. Однако, поклонники минимальных систем все же должны быть настороженны, габариты mini-ITX явно превышены. При этом, обладателям некоторых «тонких» корпусов тоже стоит обратить внимание, с имеющейся шириной в 126 миллиметров, карта может уместиться не в каждом корпусе. Так при установке в Corsair Carbide Series Air 240 тепловые трубки упирались ровно в боковую стенку.

Система охлаждения крепится с помощью четырех подпружиненных болтов, дополнительного крепежа не предусмотрено. При учете массивности радиатора и отсутствии защитной рамки такой подход не является самым надежным решением.

Радиатор расположил в своём строении массивное медное основание. Далее с помощью пяти равномерно распределённых по всей площади тепловых трубок тепло передается на рассеивающие ребра.

Весь радиатор накрывается пластиковым кожухом, к нему крепятся два вентилятора диаметром в 95 миллиметров. Они примечательны строением крыльчатки, здесь применяются два типа лопастей. Лопасти собраны в группы из двух штук, что выглядит весьма интересно по сравнению с обычной вертушкой.

Печатная плата, как уже отмечалось, не ограничивается в размерах. При этом ее большая часть остается пустой. При этом система питания опять же находится в менее просторной части, но здесь все аналогично ранее рассмотренным вариантам. Кстати, по всей длине лицевого ребра есть добротное ребро жесткости .

Система питания содержит в своём составе четыре фазы для графического ядра и одну для видеопамяти. Для мосфетов есть небольшой радиатор, его ребра создают небольшую площадь рассеивания, на вид он не вызывает большого доверия. Но, как показала практика, способен обеспечить рабочий температурный диапазон даже в пассивном состоянии (при установке ватерблока). А при наличии штатного радиатора и вовсе обдувается воздушным потоком.

Для набора видеопамяти используется четыре микросхемы Samsung K4G41325FC-HC28, они стандартно расположены с двух сторон печатной платы.

Помимо видеопамяти, обратная сторона печатной платы не содержит каких-либо основных микросхем, но здесь как всегда нашлось место для хорошего набора элементов обвязки. На фото хорошо видно на сколько увеличены габариты всей карты, за счет тепловых трубок, относительно обычной ширины печатной платы.

Для тестирования использовался тестовый стенд со следующей конфигурацией, основной целью тестирования являлось изучение разгонного потенциала новинки.

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

Итак, частота графического ядра у героини сегодняшнего обзора находится на отметке 1216МГц, частота памяти на 7012 МГц. В любом случае, в Boost -режиме MSI GTX 960 Gaming работала на частоте в 1329 МГц, а это ни чуть не отличается от варианта Inno3D.

Далее мы посмотрим на температурные показатели. В игровых приложениях максимальная температура графического достигла 60°C, при этом обороты системы охлаждения составили 32% от максимальных.

Штатная система охлаждения позволяет получать очень и очень привлекательные шумовые показатели, на 32% карта полностью не слышна. Радует наличие технологии с полной остановкой вентиляторов в режиме простоя, которые кстати и при нагрузке не сразу начинают вращаться :). В отличии от ранее рассмотренных вариантов MSI сделали явный упор на тишину! GeForce GTX 960 GAMING 2G получилась хоть и немного теплее своих аналогов, но при этом осталась более тихой.

Как я уже говорил, разгон карты будет осуществляться в двух режимах. Изначально мы установили обороты штатного кулера в положение 60%, в целом это не столь громко и довольно эффективно. В этом режиме с помощью утилиты MSI Afterburner удалось форсировать карту до частоты ядра 1537 МГц в «буст» режиме. Видеопамять работала на 7776 МГц.

Далее, при помощи небольшой утилиты Maxwell Bios tweaker, были значительно увеличены допустимые значения уровня энергопотребления, напряжение GPU повысилось до 1.34V. При таких значениях, система водяного охлаждения позволила держать температуру графического ядра в пределах 52°C . Однако, проделанные манипуляции позволили повысить частоту GPU всего до 1577 Мгц. Признаться, данный результат был немного предсказуем. Но личный интерес в преодолении планки 1600Мгц заставил провести эту попытку.

Если говорить о процентных показателях прироста, то они есть относительно первого этапа эксперимента. Во втором этапе, система водяного охлаждения не принесла каких-либо явных улучшений. Конечно, можно говорить о более комфортом режиме работы графического ядра, но даже штатный кулер позволяет удерживать его в допустимых значениях.

Как видим, на данный момент производители очень хорошо используют почти весь имеющийся потенциал графического ядра. Максимальные уровни ежедневного разгона почти не отличаются от штатных режимов. Конечно, каждый пользователь может немного "подтюнить" итоговую частоту, которая зависит от удачности того или иного экземпляра. Только обыденность в том, что такой тюнинг однозначно не позволяет изменить расклад сил между различными картами, догнать и обогнать представителя из другого ценового сегмента. Похоже, времена 50% разгона давно ушли в лету и сейчас доступны лишь ретро-энтузиастам :).

Теперь, после небольшого лирического отступления, все же пора подвести итоги по рассмотренной сегодня MSI GeForce GTX 960 GAMING 2G. Ценовая планка относительно аналогичных конкурентов находится на идентичных значениях. Конечно, различия есть, но они более относятся к "спецификам" конкуренции между продавцами, нежели явным ходом производителя.

MSI GeForce GTX 960 GAMING 2G выделяется отличными шумовыми показателями, которые реализуются в укор небольшому проигрыше по температуре. В любом случае, нужно признать, что конечному пользователю разница в десятку градусов менее критична, нежели слышимый вентилятор системы охлаждения. И как мы могли убедиться, в данном случае производительная система охлаждения не дает явных преимуществ. Поэтому, можно констатировать, у MSI получилось найти ту самую золотую середину.

Введение , TRANSCEND MTS600 TS256GMTS600

Порой, при выведении нового решения на рынок, оно кажется довольно интересным даже для опытных пользователей, приблизительно понимающим каково будет его предназначение. Однако, в реалиях рыночных коллизий, первоначальные спецификации и порой даже область предназначения расширяется, изменяется и уходит в сторону от первоначальной идеи, и зачастую этот уход направлен не в самую лучшую сторону…

Что мы знаем о новом разъеме M.2? Конечно же, это один из немногих пунктов в плюс к материнским платам на наборе системной логике Intel Z97, по сравнению с их не сильно отличающимися предшественниками на Intel Z87. Можно сказать, что M.2 это зеркальное отображение SATA Express, который позволяет увеличивать скоростные показатели выше текущей планки в SATA 6 Гбит/с, но для мобильного сегмента.

Упомянем сразу, разъем М.2 может  содержать в своей основе как  до четырех линий PCI-E, так и линии SATA. И если первые обязательно присутствуют в его наличии, то вот о вторых, те что SATA, некоторые производители забывают J  и в такой ситуации, вместо заявленной универсальности и многогранности получаются лишь спорные моменты при выборе новой конфигурации ПК.

Мы считаем, что на данной стадии  ранжирование М.2 как универсального разъема можно сразу отклонить в сторону… Ведь если разъем столь полезен и может быть предназначен для установки множества плат расширения, почему на материнских платах он распаивается в единственном количестве?

Сегодня, мы предлагаем познакомиться с представителем SATA накопителя в форм-факторе М.2 от компании Transcend, его полная маркировка TS256GMTS600. Давайте узнаем, что представляет из себя данный накопитель, найдем ориентировочные варианты его использования и, конечно же сравним с полноразмерным братом в форм-факторе 2.5".

Transcend MTS600 TS256GMTS600

TS256GMTS600 прибыл к нам в самой обычной OEM-упаковке, поэтому до момента покупки с перечислением всех технических характеристик и плюсов новинки можно ознакомится на официальной странице.

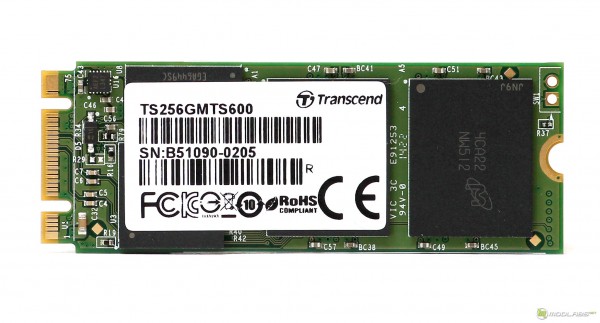

Накопитель несет на своем борту набор ключей B+M, по заявлению производителя он совместим с разъёмами M.2 как с наличием SATA линий, так и с «чистыми» PCIe-вариантами. Данный фактор мы проверить не можем, так как на материнской плате нашего тестового стенда нет возможности принудительного выбора режима работы, поэтому тестирование будет производиться по линиям SATA.

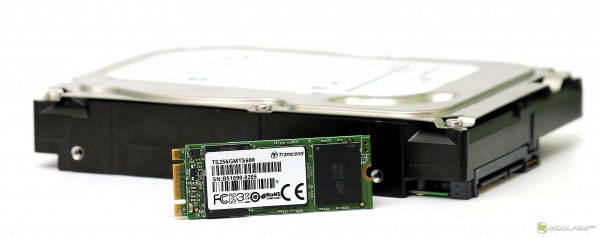

По сравнению с жестким диском форм-фактора в 3.5", накопитель кажется действительно мобильным. Конечно, их сравнение не корректно, но учитывая фактор того, что не все HDD на данный момент имеют большие объемы, есть о чем задуматься J. Итоговые размеры новинки составляют 60x22x3,5мм. Перед вами версия с объемом в 256GB, согласно сайту производителя существуют 32\64\128\256\512GB вариации.

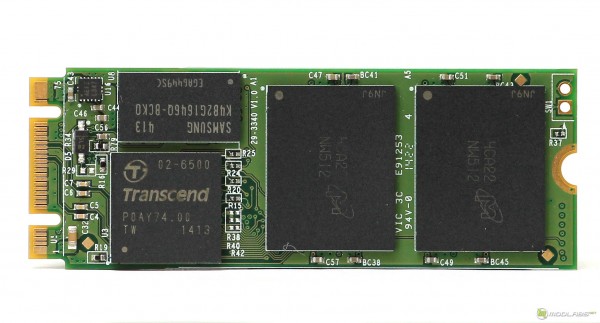

После демонтажа информационного стикера, мы можем увидеть контроллер, в данном случае это собственная разработка компании  Transcend, с маркировкой TS6500. По заявлению производителя в контроллере реализован 66-битовый алгоритм коррекции ошибок ECC, функция защиты данных при отключении питания Advanced Power Shield и режим SATA Device Sleep Mode (DevSleep). Довольно интересно, что на данном контроллере можно основать накопитель с объемом до 1 ТБ, возможно вскоре Transcend предложит нечто интересное. В контроллере имеется встроенный датчик температуры.

С обратной стороны платы находятся две из четырех микросхем памяти с маркировкой 4CA22 NW512 производства компании Micron.

Как мы уже упоминали, накопители М2 пошли в производство в различных форм-факторах, так, ранее рассмотренная MSI Z97 готова принять на свой борт устройства трех форматов. Для этого предусмотрены крепежные отверстия, находящиеся на различном удалении от разъема.

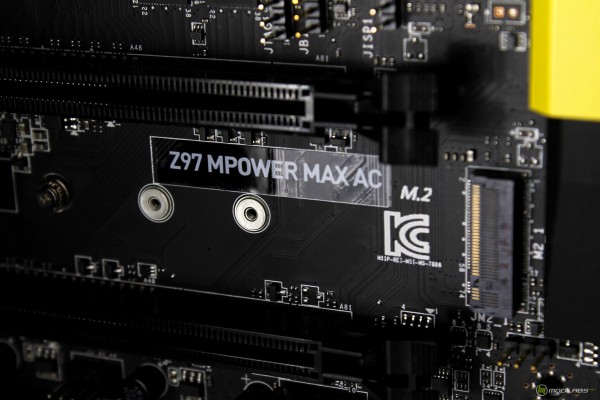

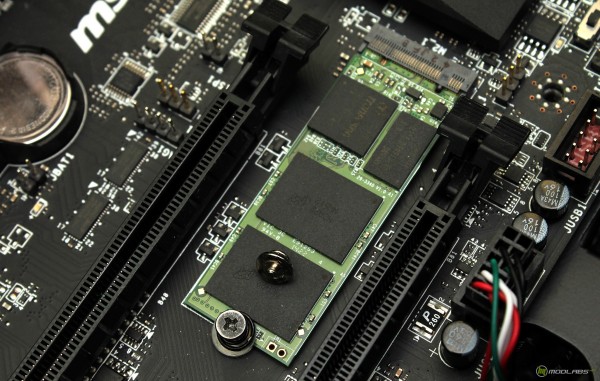

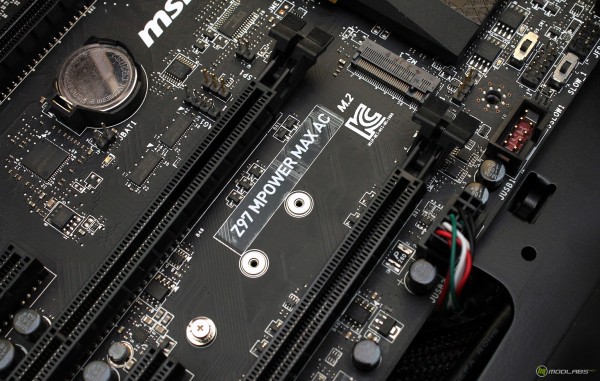

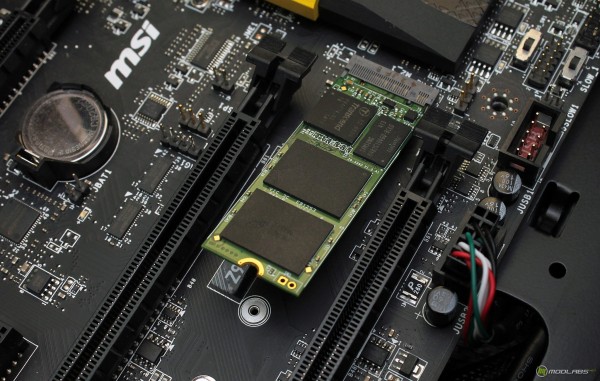

Накопитель устанавливается в слот под небольшим углом и далее попросту прижимается к плате. Процесс аналогичен установки памяти типа SO-DIMM, так же его можно сравнить с устройствами mini-PCIe и, конечно же mSATA.

Далее мы должны зафиксировать плату устройства с помощью болтика, с которым в случае нашей материнской платы возник небольшой нюанс: ножка болта настоль коротка, что попросту не позволяет зацепиться за резьбу с установленным накопителем. Сложно предусмотреть такую ситуацию в момент обзора материнской платы, а ведь вопрос именно к ней, накопители имеют стандартную толщину платы :). В итоге мы зафиксировали накопитель с помощью аналогичного болта.

TRANSCEND TS256GSSD340, Тестирование

Transcend TS256GSSD340

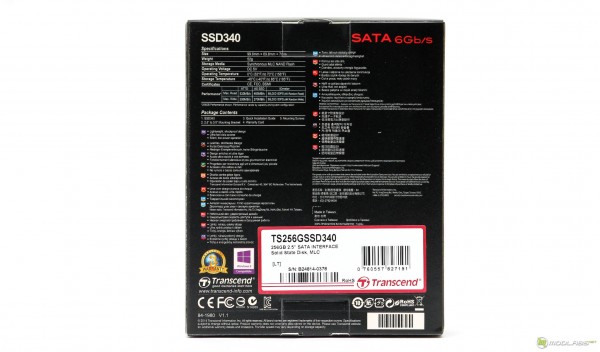

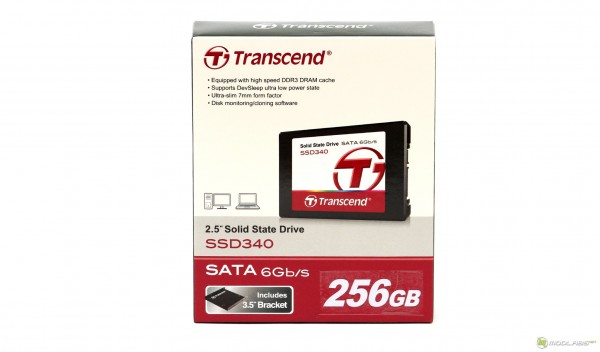

TS256GSSD340 прибыл к нам в довольно компактной упаковке, ее дизайн вписывается в линейку других представителей компании Transcend, конечно кроме OEM-решенийJ. На лицевой стороне мы можем  увидеть упоминания о конкретной модели накопителя, его объеме и основных технологиях выделенных производителем. На обратной стороне есть небольшое описание технических характеристик и опять же упоминание основных преимуществ на различных языках.

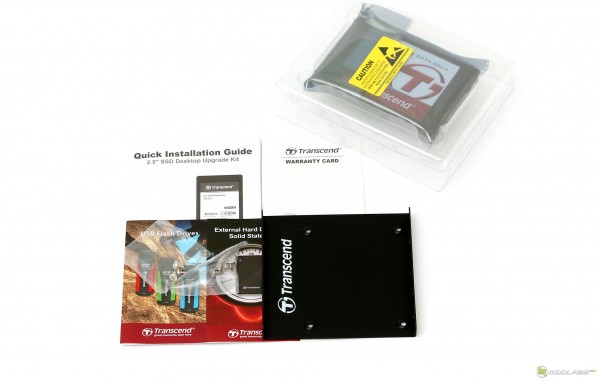

В комплект поставки, помимо инструкций пользователя и пары рекламных буклетов, вошел набор крепежных болтов и добротный адаптер для установки накопителя в  3.5’ отсек.

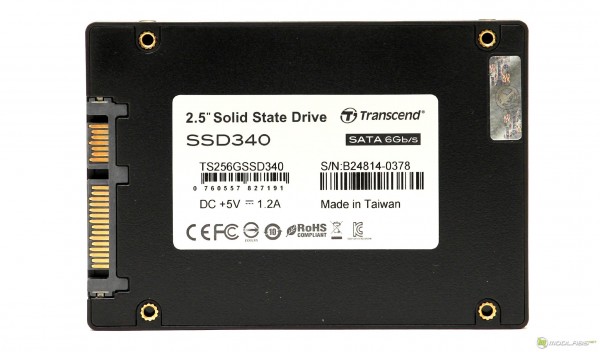

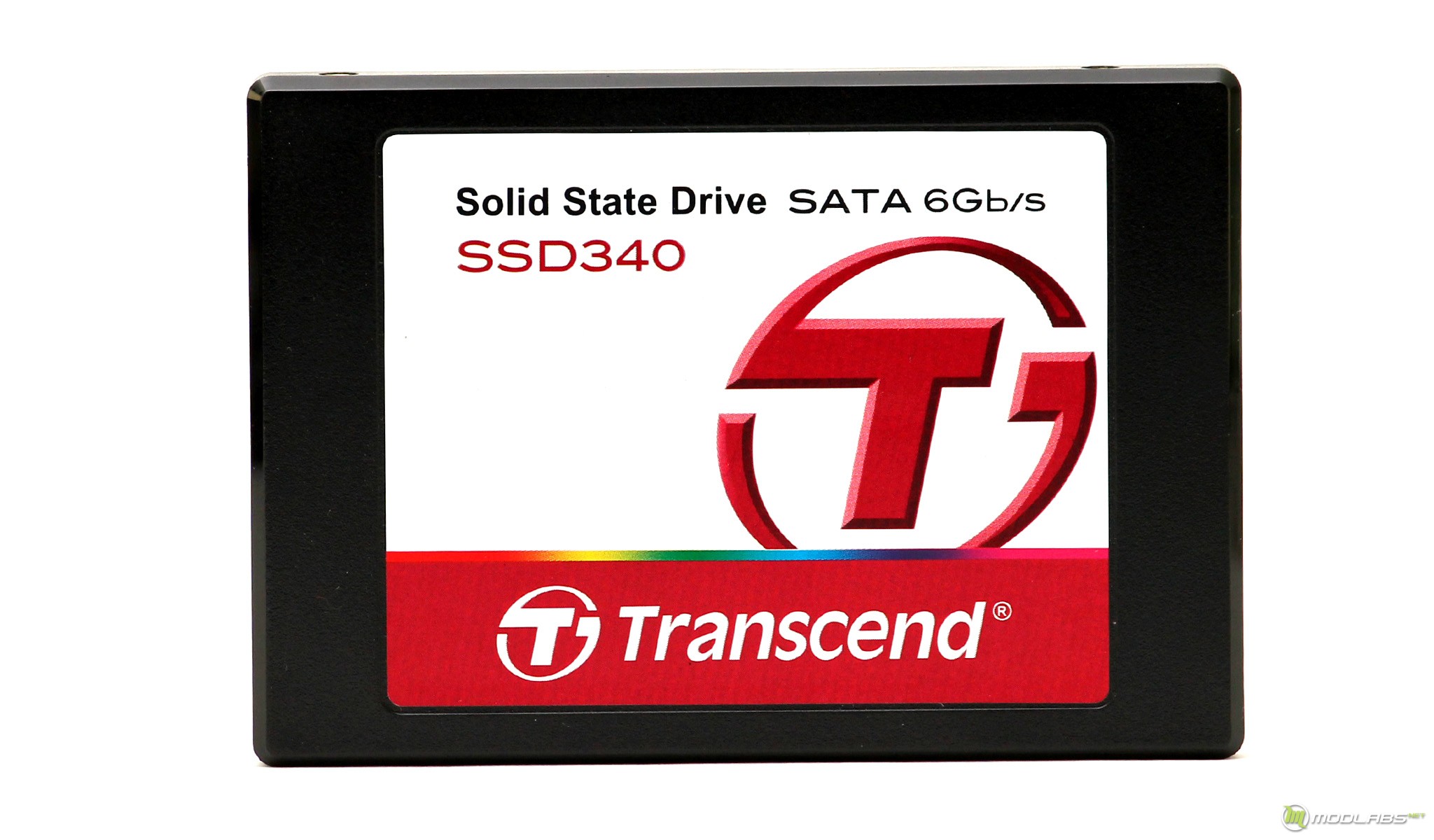

TS256GSSD340 имеет размеры 70x100мм, что является стандартом для 2.5 дюймового диска. А вот толщина у накопителя не самая стандартная и составляет всего 7мм, данный параметр позволяет попадать диску в класс Ultra-slim накопителей. Отметим, что в комплекте поставки не предусмотрено «подкладки» для возвращения диска к 9.5мм формату – это может вызвать небольшие проблемы совместимости с некоторыми ноутбуками.

Корпус накопителя выполнен из черного пластика, при тактильном контакте чувствуется, что он достаточно хлипкий и аналоги с алюминиевым «обмундированием» кажутся более надежными. Однако, при нормальном использовании, мы не можем представить нагрузки, от которых этот корпус не смог бы защитить плату. Плюс благодаря использованию пластика, производителю удалось уместить вес накопителя всего в 52грамма. Для разборки накопителя необходимо открутить один болт, он предусмотрительно находится под гарантийной наклейкой.

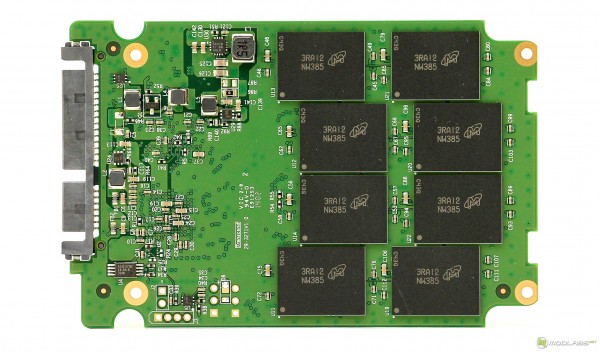

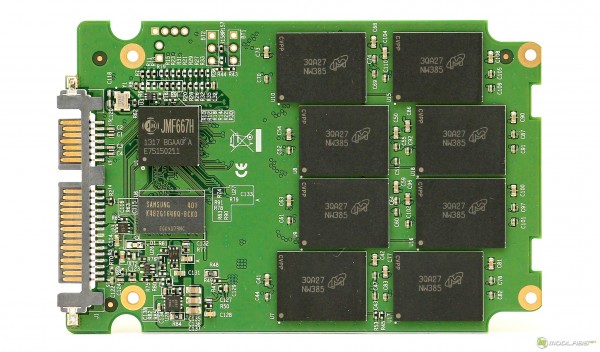

После извлечения платы накопителя мы можем увидеть, что в основе лежит четырехканальный микроконтроллер JMicron JMF667H, в непосредственной близости от контроллера установлена микросхема буферной памяти стандарта DDR3-1600 SAMSUNG K4B2G1646Q-BCK0, ее объём составляет 256 МБ.

Роль основных микросхем памяти выполняют шестнадцать MLC NAND Micron NW385 произведенных по нормам 20нм техпроцесса.

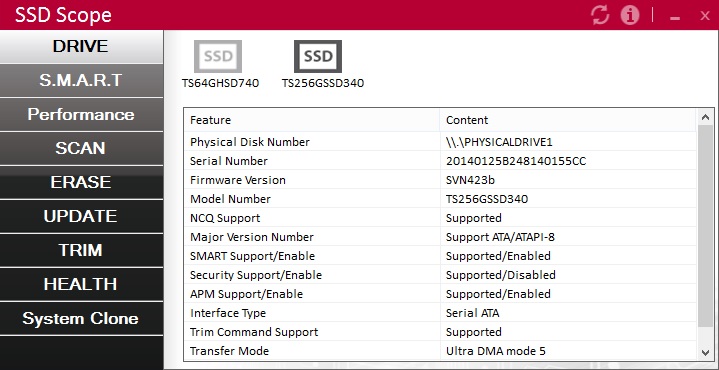

Оба из выше описанных накопителей поддерживаются бесплатной утилитой от производителя Transcend SSD Scope. С помощью этой небольшой утилиты пользователь может узнать текущие показатели накопителя, предоставляемые технологией S.M.A.R.T., проверить статус функции TRIM на операционной системе.

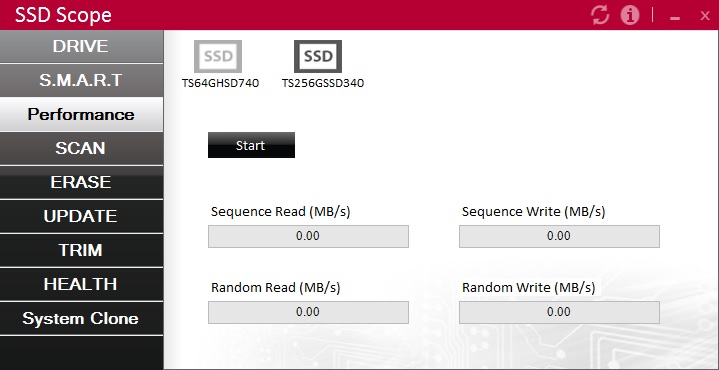

На вкладке «Performance» пользователь может провести небольшое тестирование основных скоростных показателей накопителей. Далее идут функции сканирования и полной очистки.

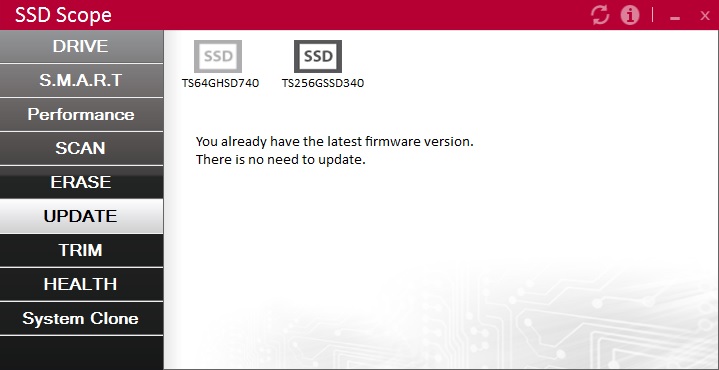

Вкладка «UPDATE» по задумке разработчиков должна выполнять одноименную функцию обновления прошивки накопителя. И если она корректно отображает статус текущей версии и даже начинает производить попытки закачать и запустить процедуры обновления, то они заканчиваются на полпути – после сохранения архива в каталоге, далее процесса обновления не происходит. А вот с обновлением ПО из старого-доброго DOS, все отрабатывает корректно.

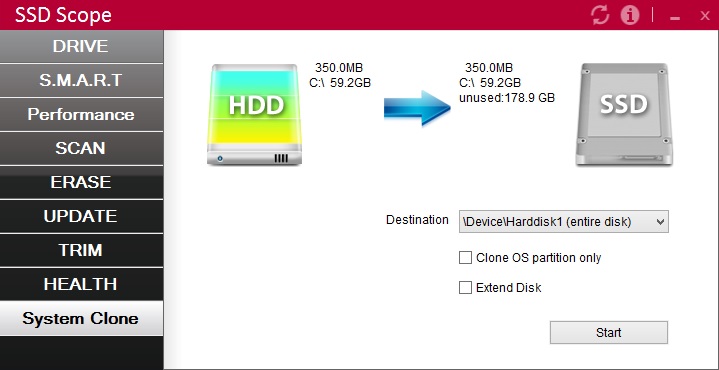

После покупки SSD накопителя, почти у всех пользователей встает вопрос о клонировании текущей системы, без полной переустановки… и здесь Transcend предусмотрительно реализовали функционал «System Clone». К сожалению, при попытках клонирования системы загрузка клонирования системы успехом не заканчивалась, хотя процесс проходил. Конечно, можно подумать об ограничениях поддерживаемых накопителей, но в нашем случае с обеих сторон были установлены диски Transcend.

Для тестирования рассмотренных накопителей мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3250410AS для данных;
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM
• Microsoft Windows 8.1 Professional + последние обновления.

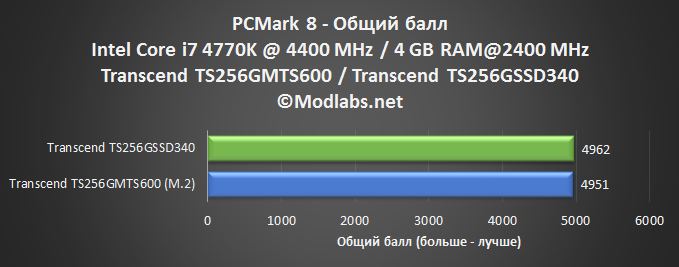

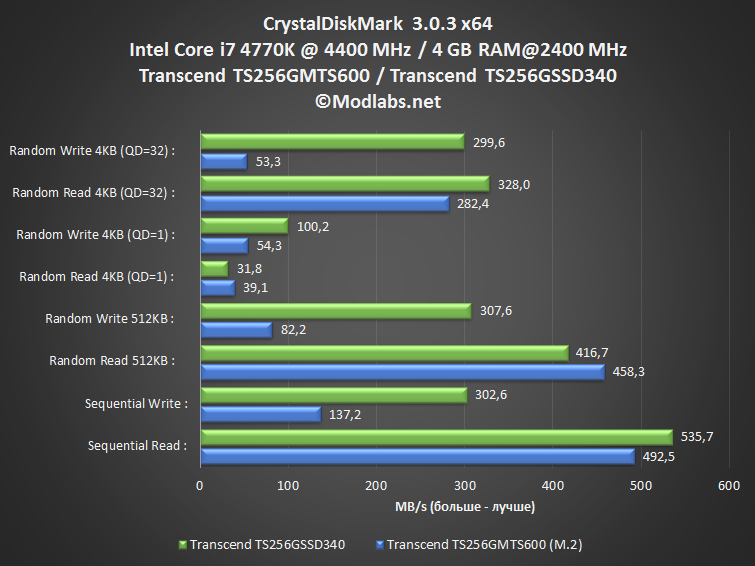

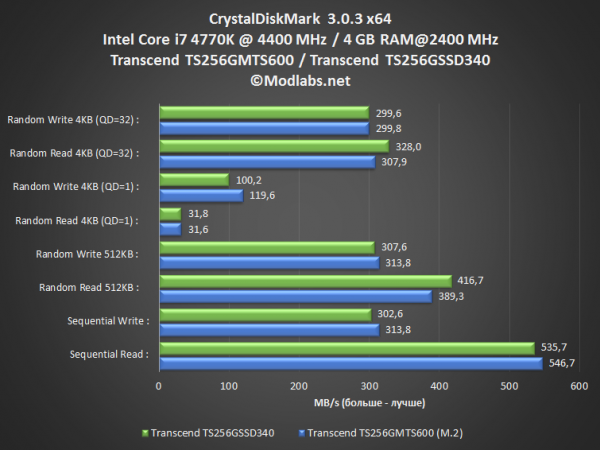

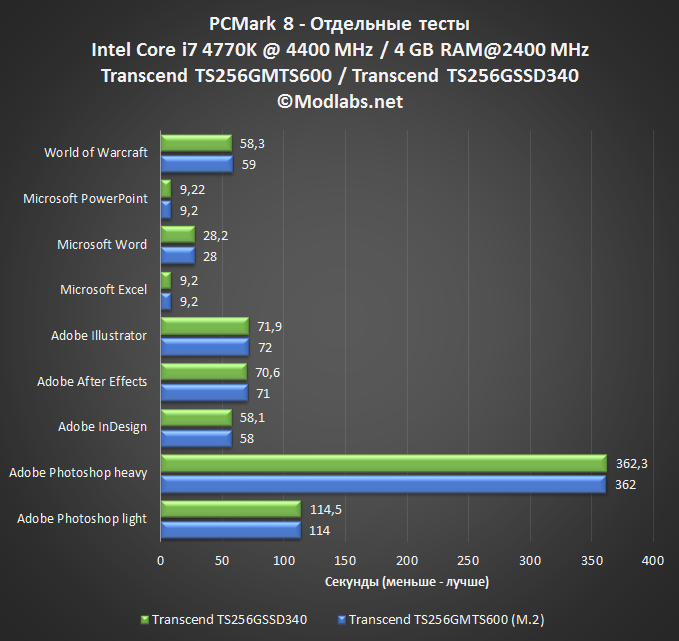

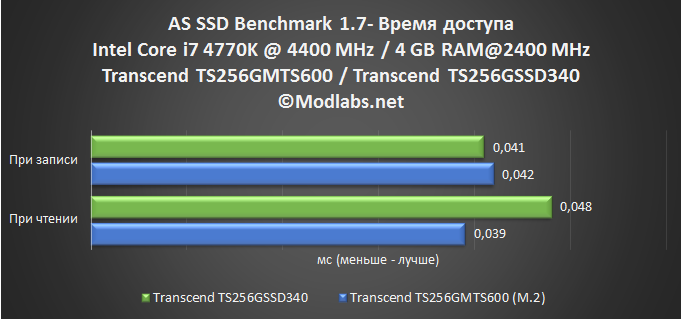

Для проведения сравнения были выбраны следующие приложения: PCMark 8, AS SSD Benchmark 1.7 и CrystalDiskMark 3.0.3 x64. С результатами можно ознакомиться на диаграммах.

Подводя итоги, мы будем напрямую опираться на результаты тестирования. Первым, в этот раз, будет Transcend TS256GSSD340. Анализируя его результаты можно с уверенностью сказать, что накопитель продемонстрировал ожидаемые от него показатели, эти ожидания основывались на опыте использования аналогичных накопителей, с контроллером JMicron JMF667H. Здесь нет ни каких новшеств и прорывов, JMF667H показывает хорошие результаты чтения и записи в обоих вариантах тестирования. Комплектный адаптер и Ultra-slim форм-фактор позволяет использовать TS256GSSD340 во множестве вариантов систем начиная от мощных десктопов и заканчивая компактными ультрабуками.

А вот Transcend TS256GMTS600 заставил нас познакомиться с ранее не встречаемым контроллером в лице Transcend TS6500. К сожалению, накопитель не продемонстрировал скоростей 600Mb+, которые хотелось бы увидеть от устройства форм-фактора M.2. Несомненным плюсом накопителя и форм-фактора M.2 в целом, является полное отсутствие проводов, это можно использовать в компактных системах и тестовых стендах. Обратной стороной медали является занимание сразу пары SATA портов, возможно, это будет критично некоторым группам пользователей.

По результатам знакомства с Transcend TS256GMTS600 можно сказать следующее: на данный момент, накопители форм-фактора M.2 являются прерогативой мобильного сегмента, где на счету каждый миллиметр и грамм. Для десктопных систем мы рекомендуем использовать накопители более стандартных форм-факторов.

Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Введение, Внешний осмотр

Как быстро меняются нравы и как быстро меняются стандарты, не за горами норма 8Gb видеопамяти для видеокарт, а отметка 8Gb оперативной памяти по-прежнему является достаточной нормой для игрового ПК. Хотя буду реалистом, вместо «достаточной» стоит употребить «минимальной» нормой. Но в чем же прелесть комплекта 2x4Gb, если можно взять одну планку 8Gb? При недостаточном бюджете на сборку ПК можно временно взять двухканальный комплект объёмом 8Gb, а сэкономленные деньги, например, потратить на SSD.

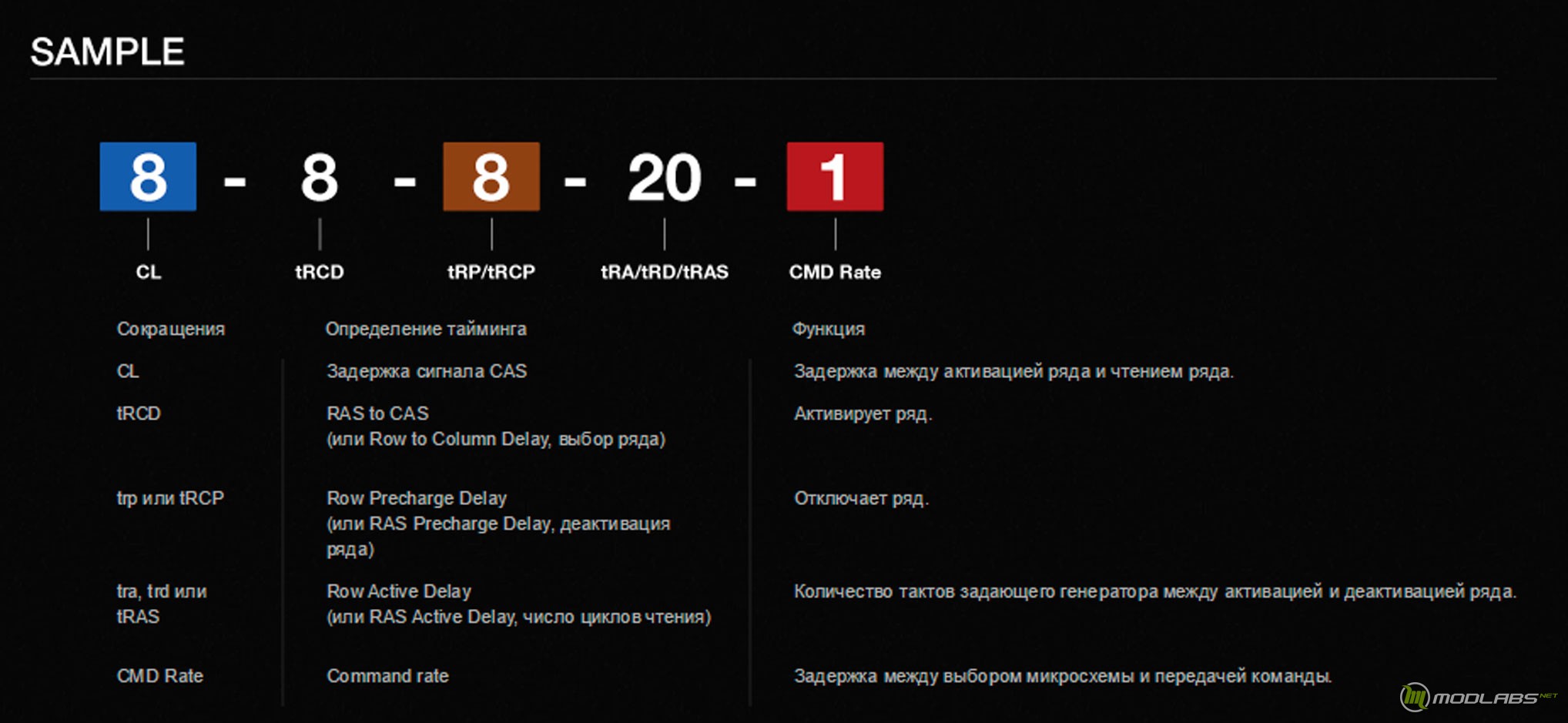

При этом использование оперативной памяти в режиме DUAL CHANEL, можно получить пусть и небольшой, но выигрыш в производительности в сравнении с одиночным модулем. А когда памяти станет недостаточно, со временем, можно докупить такой же комплект и вуаля, у вас 16Gb, которых хватит за глаза. Добавлю перед началом немного откровения: за неделю работы с ПК, оснащённым 8Gb оперативной памяти я не испытал особого дискомфорта, я играл и работал с фоторедакторами, без особых проблем, но конечно же оставив включённым файл подкачки.

Kingston HyperX Predator KHX26C11T2K2/8X и Kingston HyperX Beast KHX21C11T3K2/8X являются решениями верхнего сегмента. Сразу стоит упомянуть, что эти модули памяти сопровождаются пожизненной гарантией.

Перед началом хочу вам рассказать, что покопавшись на сайте Kingston можно найти прекрасную памятку о значениях таймингов, я даже не поленюсь приведу картинку, так же там можно встретить расшифровку ПАРТ.НОМЕРА, кому интересно вот ссылка. Приятно, когда производитель заботится о идентификации своей продукции и объясняет детали, которые могут вызвать вопросы у неосведомлённых пользователей.

Kingston HyperX Predator KHX26C11T2K2/8X. Упаковка и комплектация

К нам на тестирование попал один из самых быстрых представителей семейства HyperX Predator, имеющий частоту 2666 Mhz и тайминги CL11, самый же быстрый представитель данного семейства имеет частоту 2800 Mhz и тайминги CL12. HyperX Predator на рынке довольно давно, многие хорошо знают эту линейку памяти, она долгое время являлась единственным флагманским решением семейства HyperX.

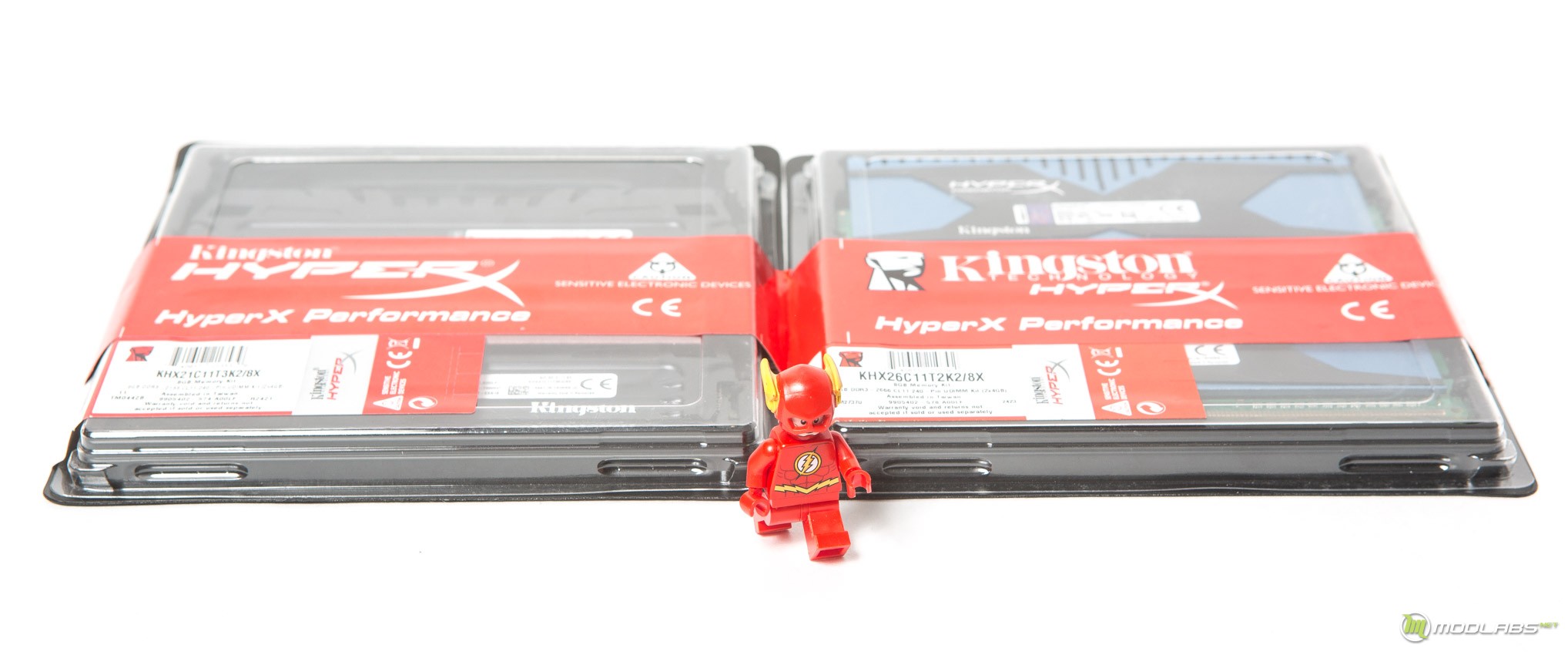

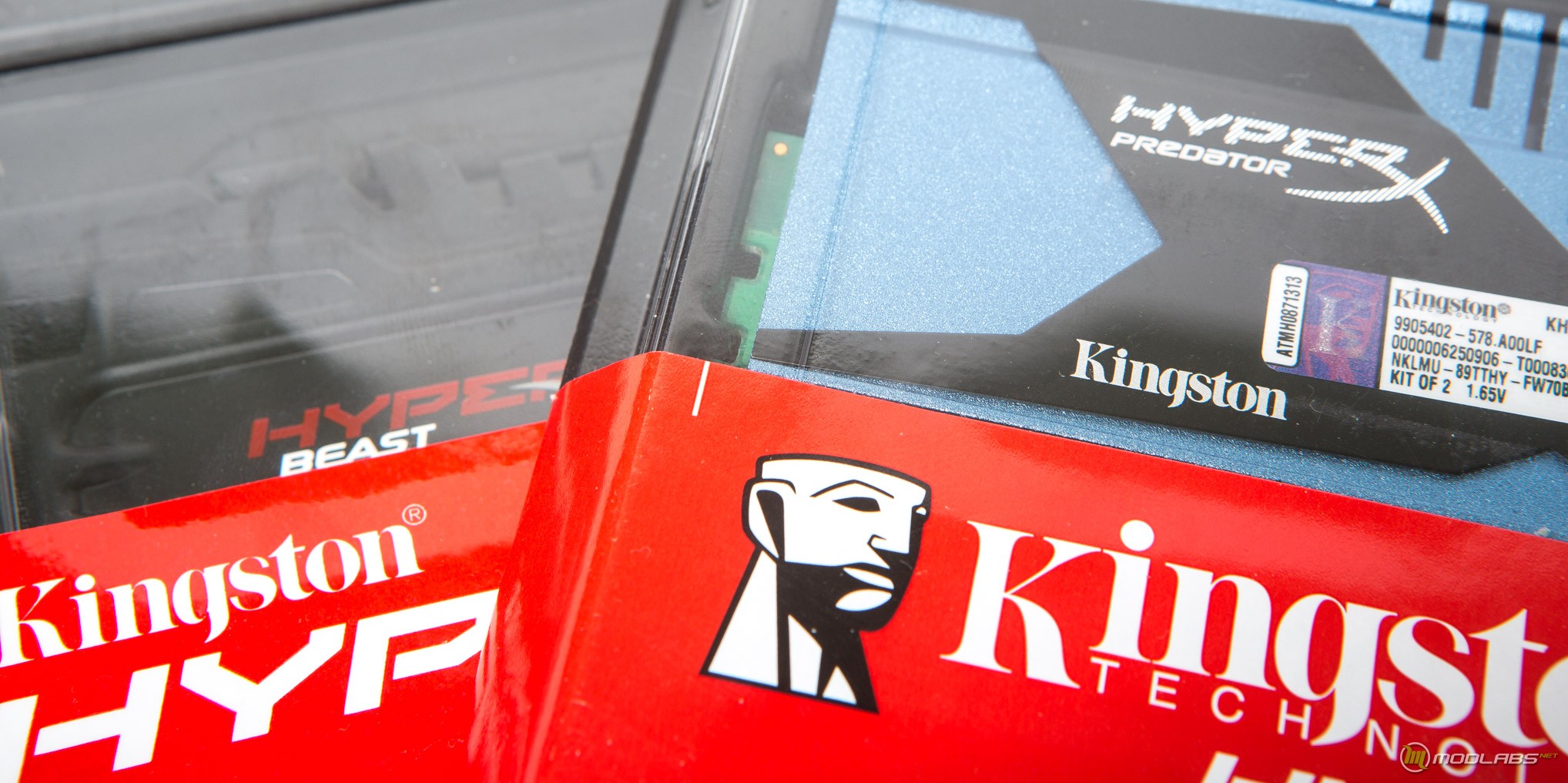

Kingston HyperX Predator KHX26C11T2K2/8X поставляются в пластиковой упаковке с черной подложкой и прозрачной крышкой, на которой находится большая красная наклейка с белыми информационными надписями.

В комплекте помимо модулей находится фирменный буклет.

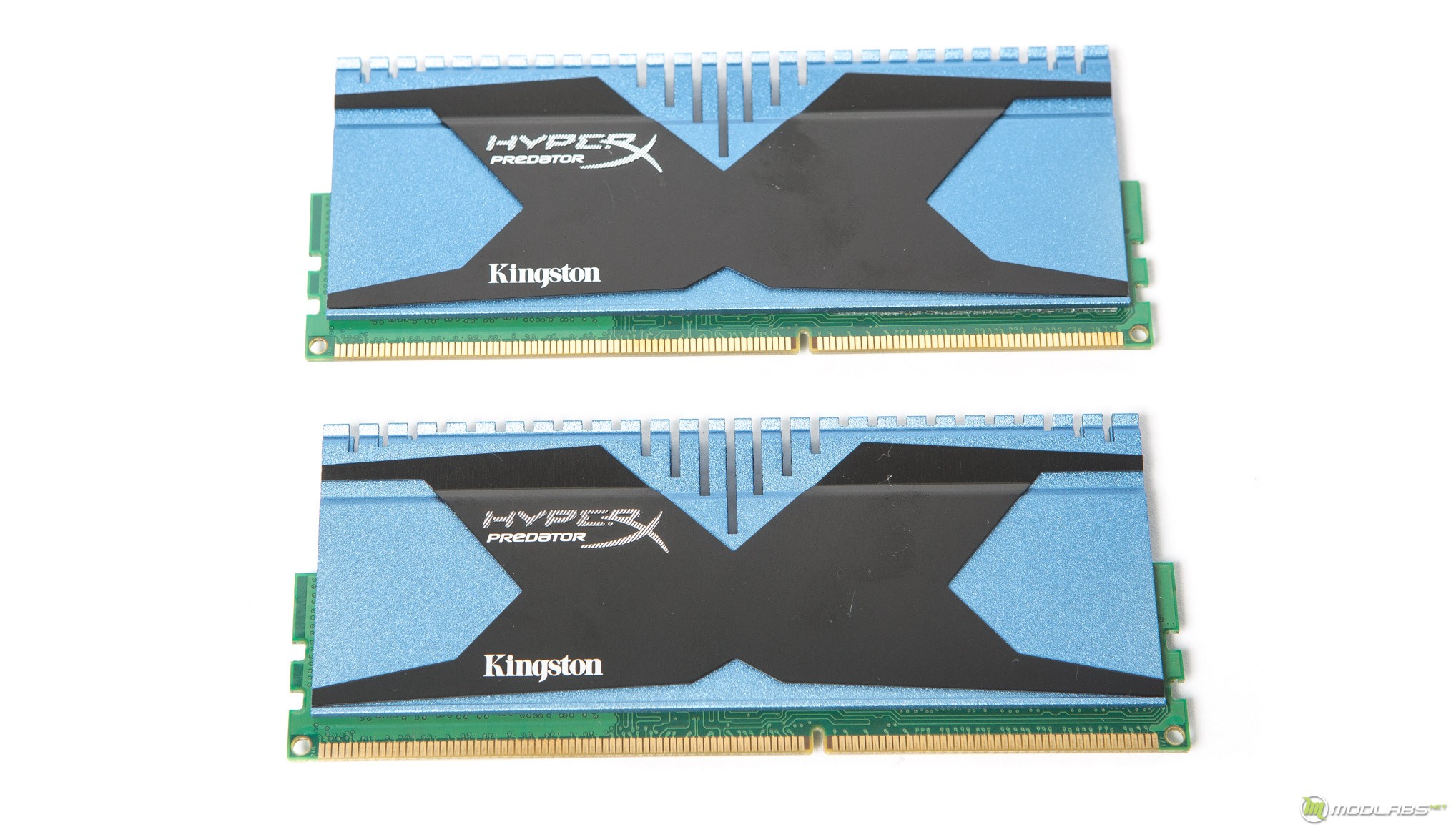

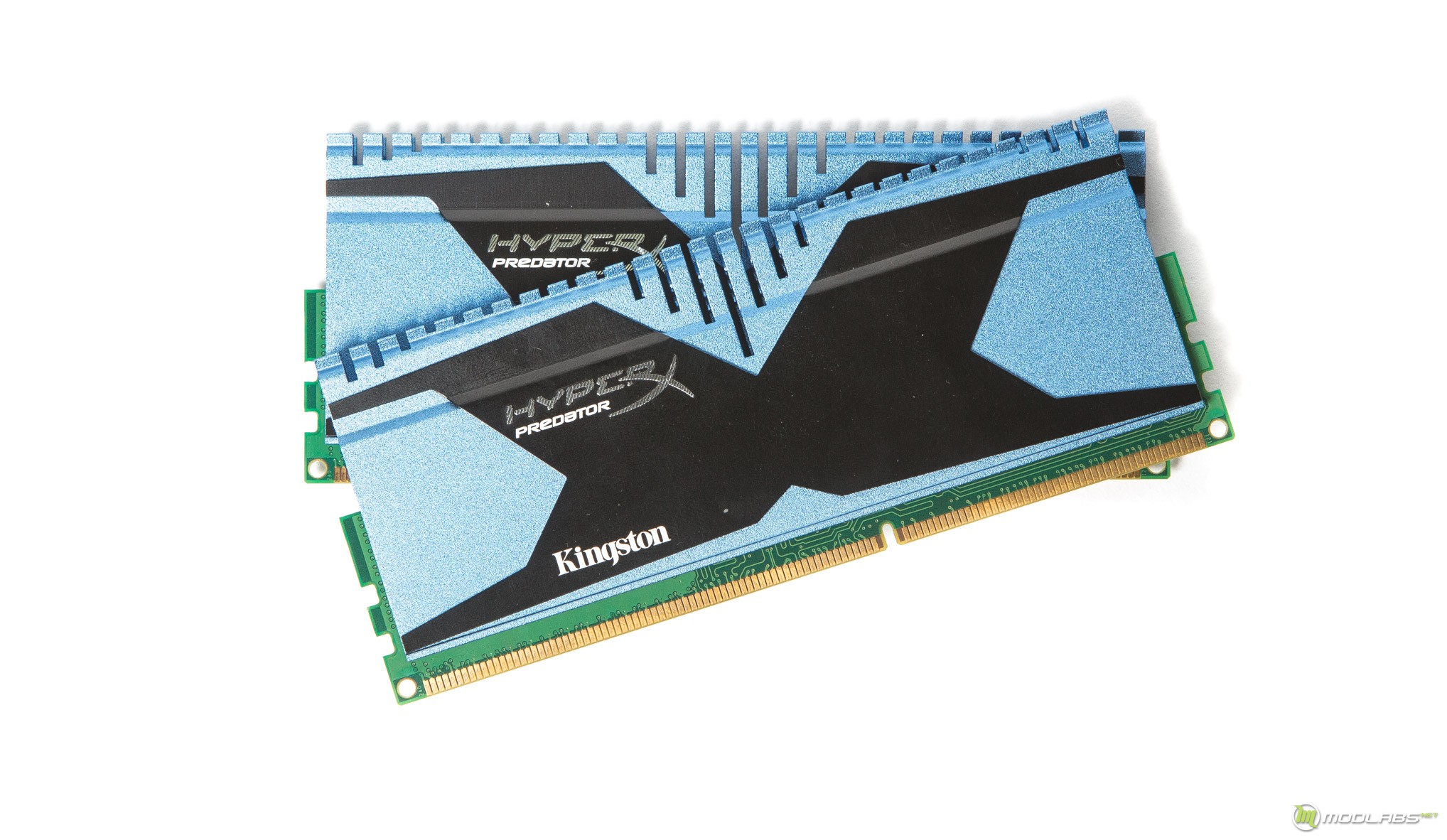

Kingston HyperX Predator KHX26C11T2K2/8X. Внешний вид.

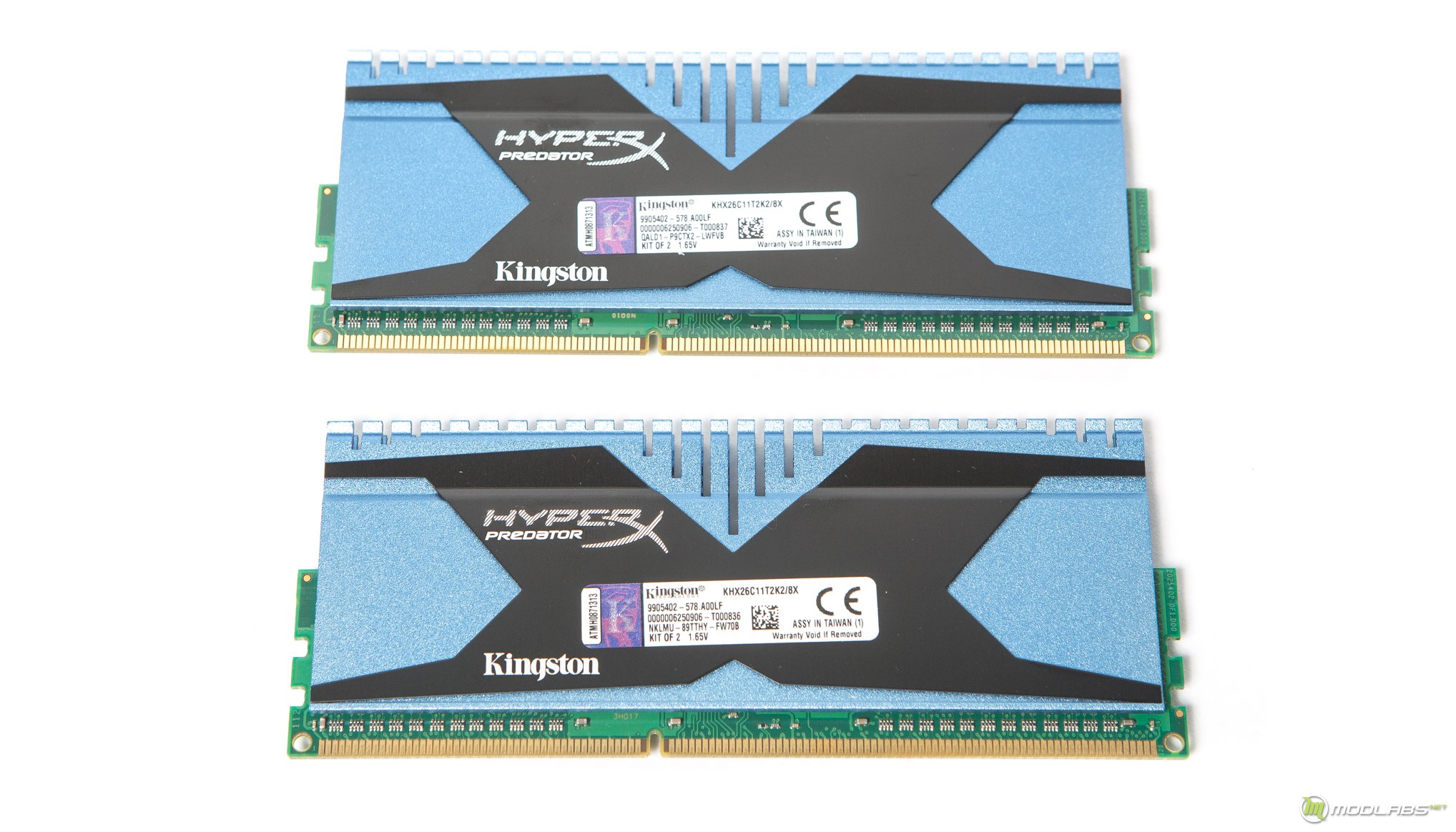

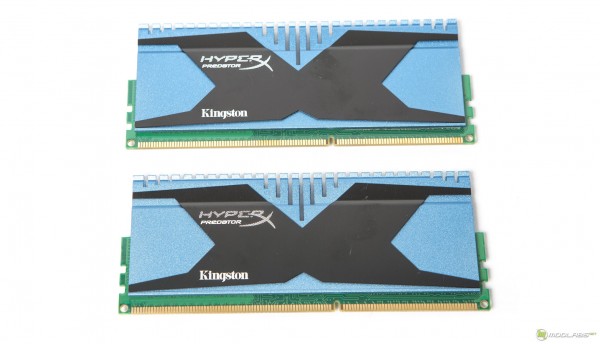

Predator оснащена массивным синим радиатором с черным иксом посередине. Радиатор закрывает печатную плату зеленого цвета и выступает выше её, практически на половину.

На одной из сторон расположена наклейка с характеристиками по середине черного икса. Наклейка содержит название модели, серийный номер, информацию о напряжении и.т.д

С оборотной стороны нет ничего кроме надписи Kingston и HyperX Predator.

Радиаторы памяти весьма массивны, они состоят из двух толстых пластин, которые крепятся на термоскотч. На фото четко видно, что чипы памяти расположены только с одной стороны текстолита:

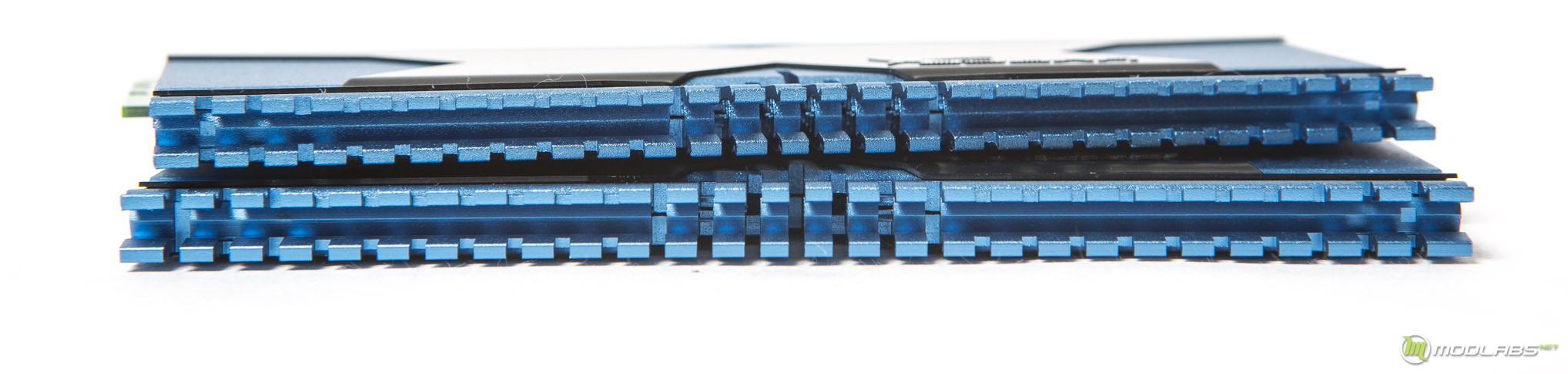

Верхняя часть радиатора имеет небольшое оребрение.

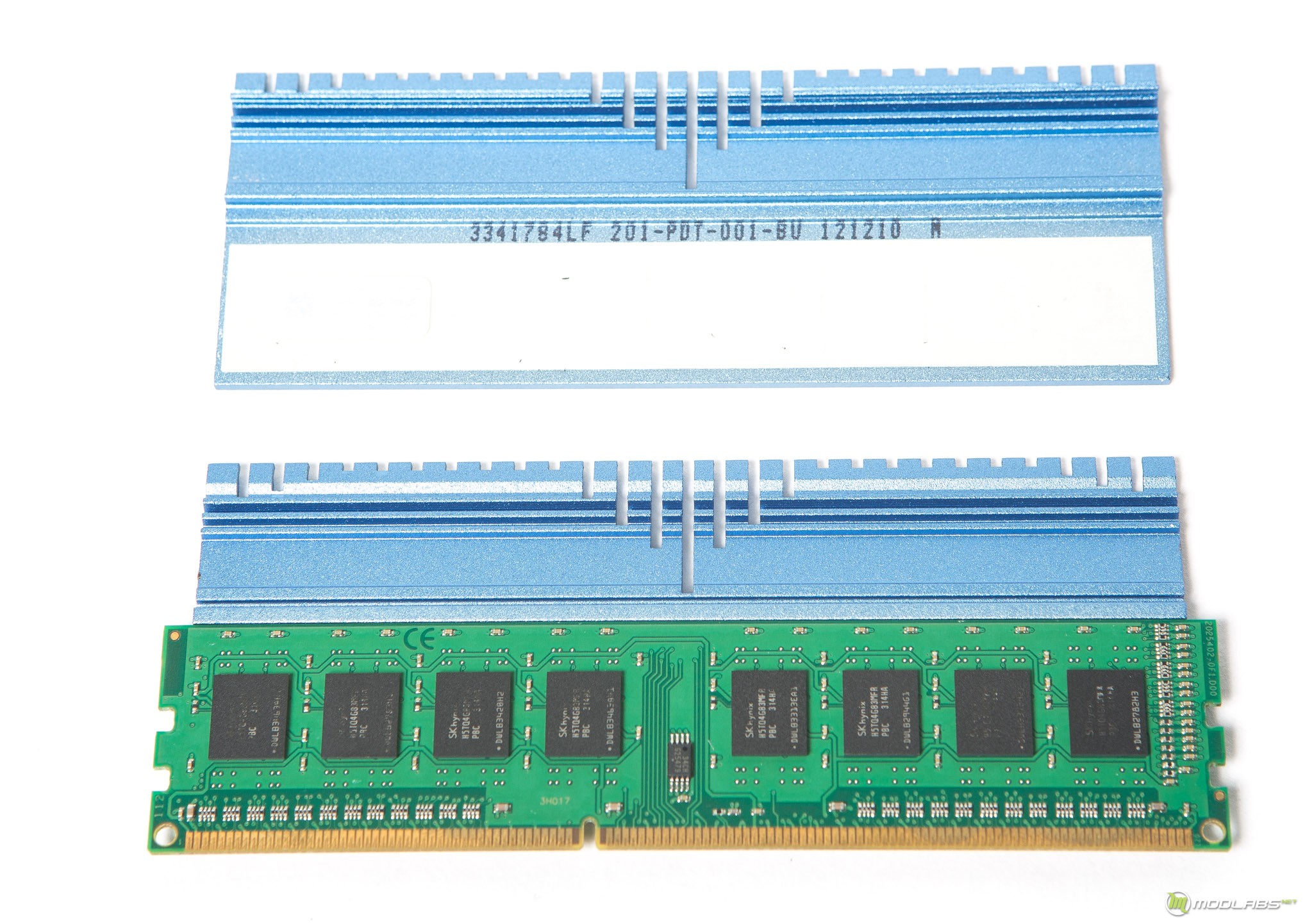

Чтобы снять радиатор рекомендую нагреть его с помощью фена, это поможет без травматичных последствий аккуратно отклеить пластину. Под радиатором скрывается восемь чипов памяти, и микросхема SPD.

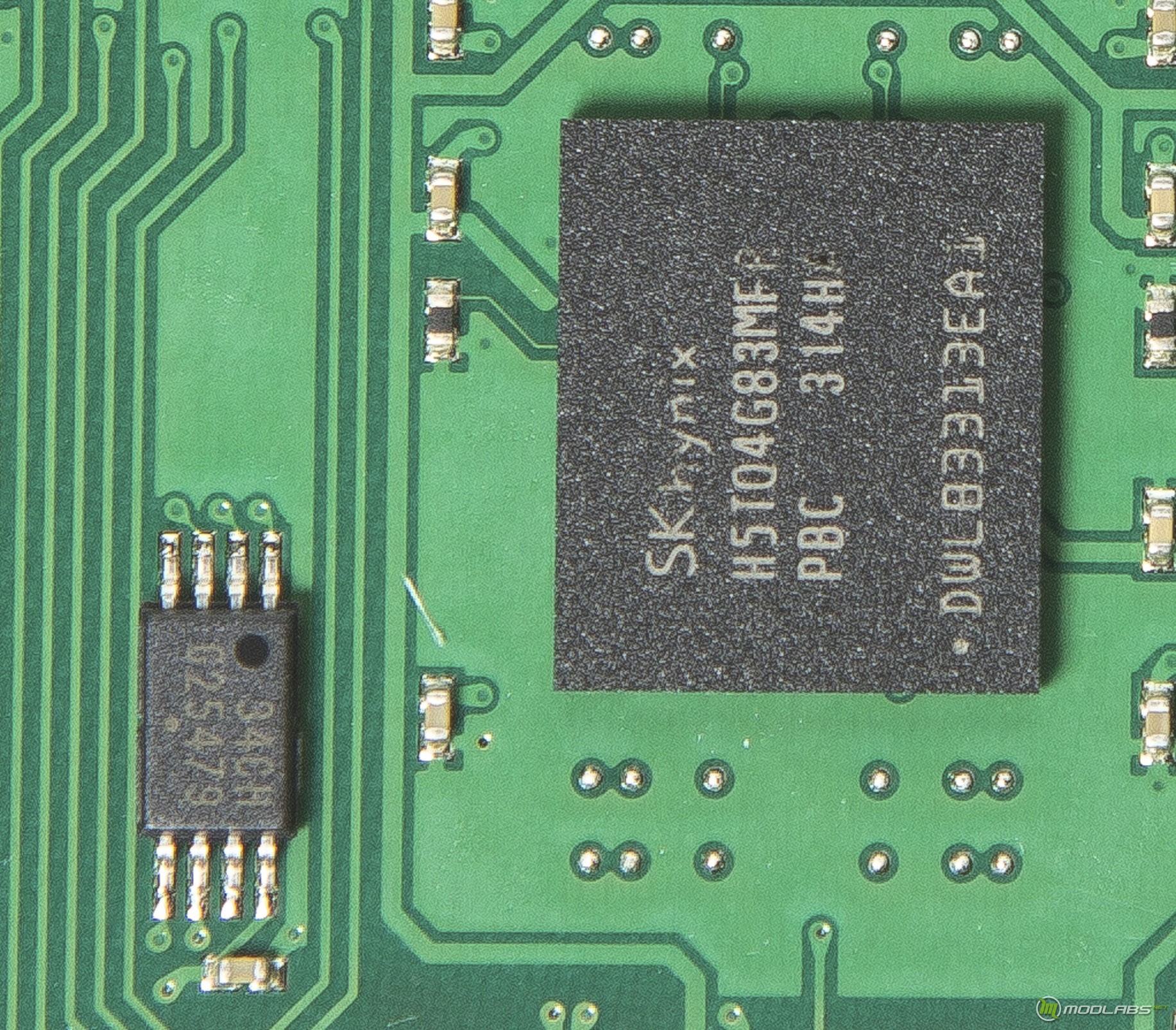

Kingston использует на печатной плате чипы памяти SKhynix с маркировкой H5TQ4G83MFR, их довольно часто можно встретить на оверклокерской памяти, в целом они себя весьма неплохо зарекомендовали.

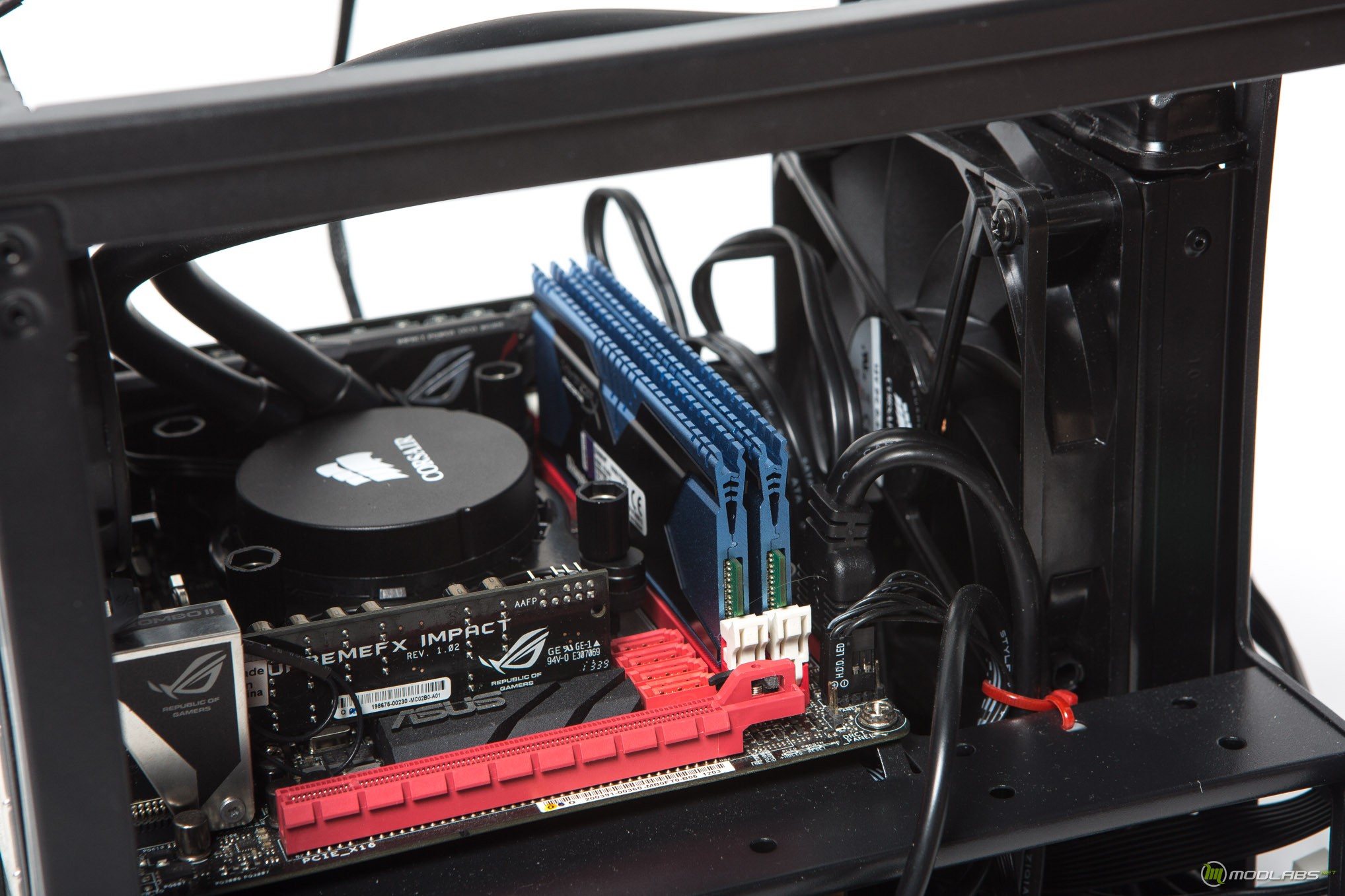

Kingston HyperX Predator KHX26C11T2K2/8X. Совместимость и внешний вид

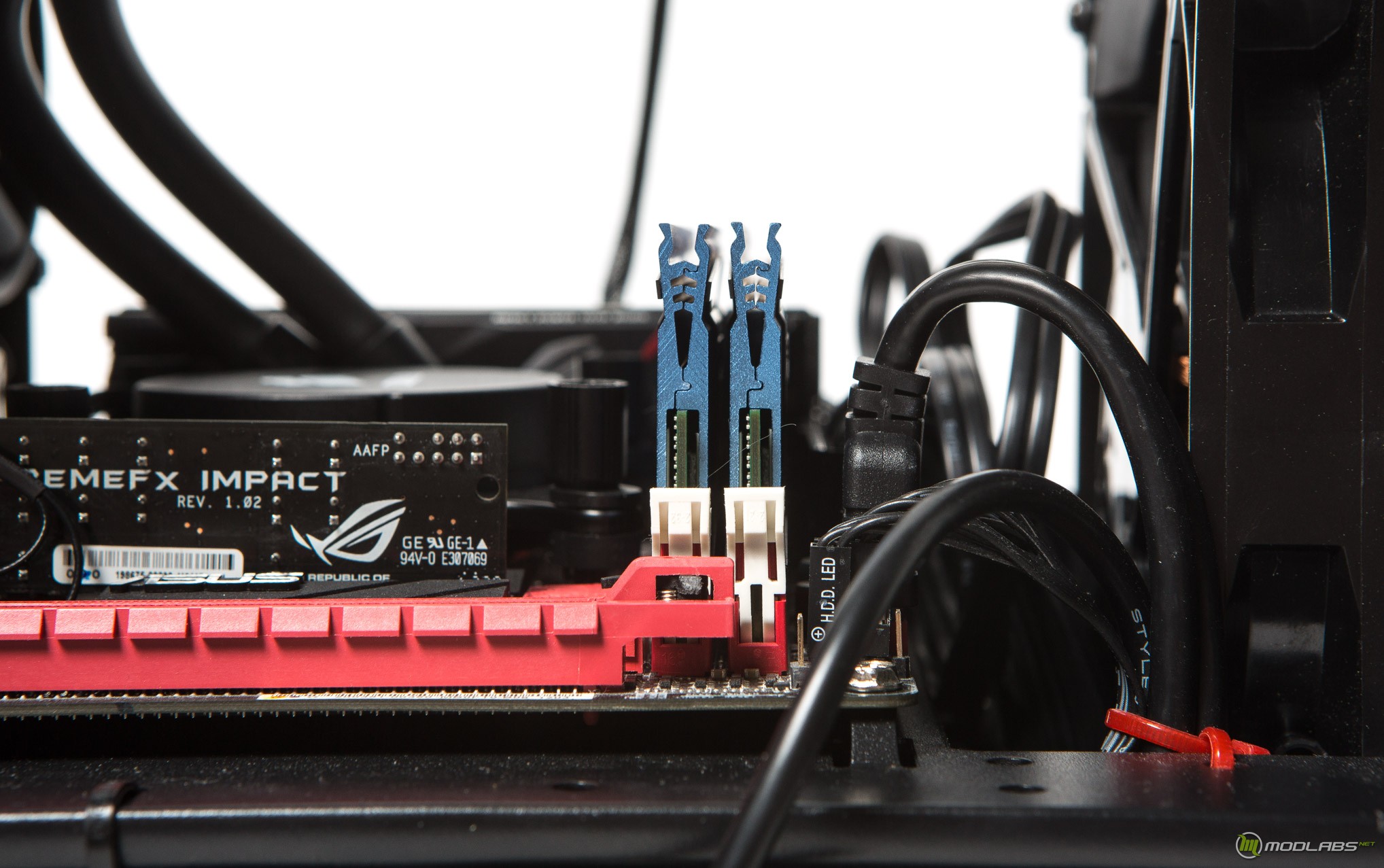

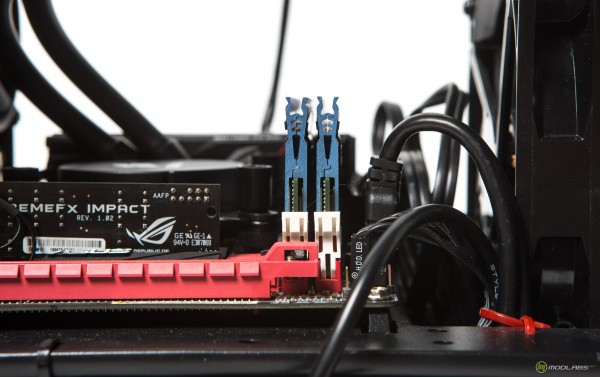

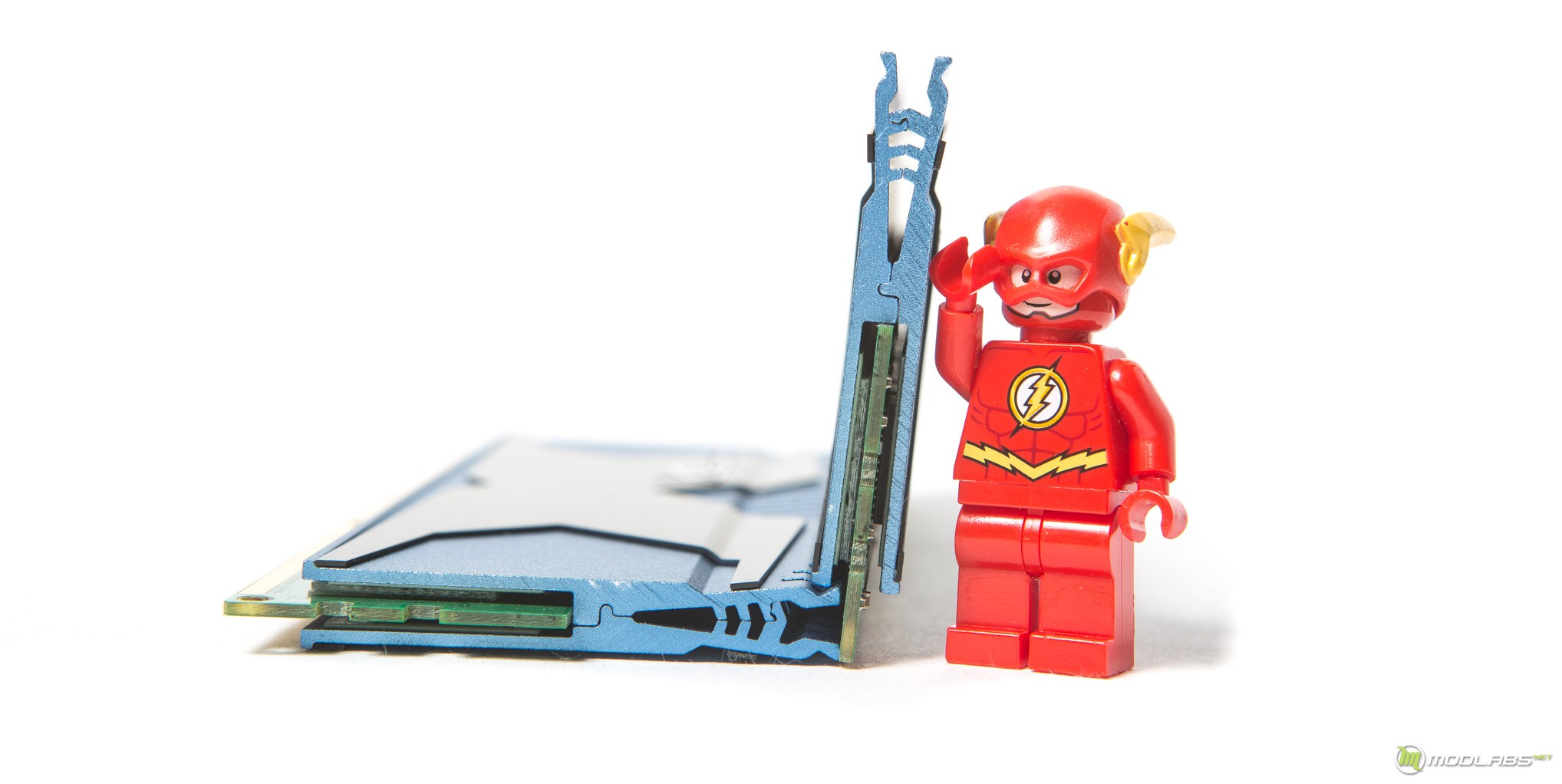

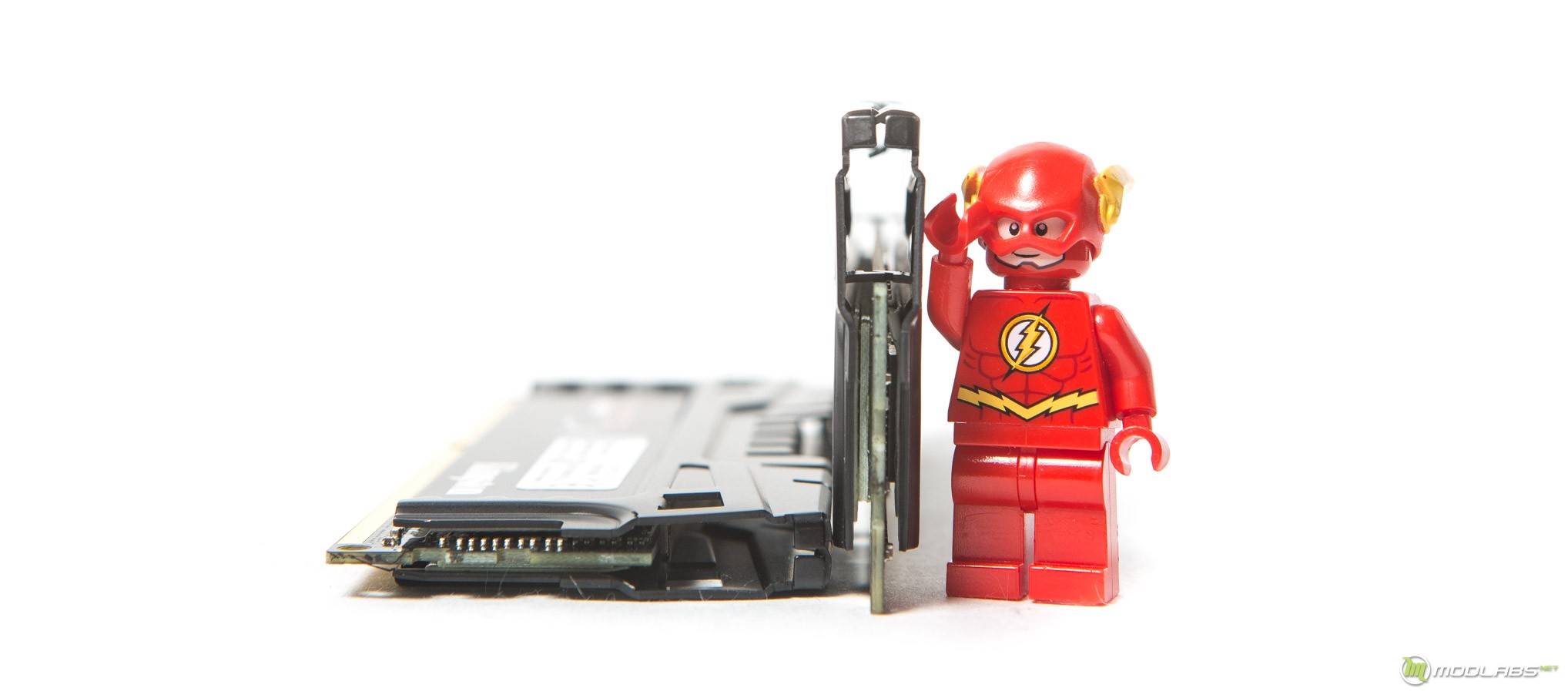

Радиатор HyperX Predator очень высокий, его высота составляет целых 50мм. А это значит, что использовать его с большинством громоздких кулеров будет невозможно. Я приведу несколько фото для эстетов, для понимания того как память будет смотреться внутри ПК.

Kingston HyperX Beast KHX21C11T3K2/8X. Упаковка и комплектация

Представитель семейства HyperX Beast, имеет более скромную частоту 2133 Mhz. Beast является довольно новым решением семейства HyperX, это второе флагманское решение ленёйки. Beast имеет изменённый агрессивный дизайн системы охлаждения и полностью черный окрас. Представители HyperX Beast имеют максимально возможную частоту 2400 Mhz, в отличии от предыдущего флагмана Predator.

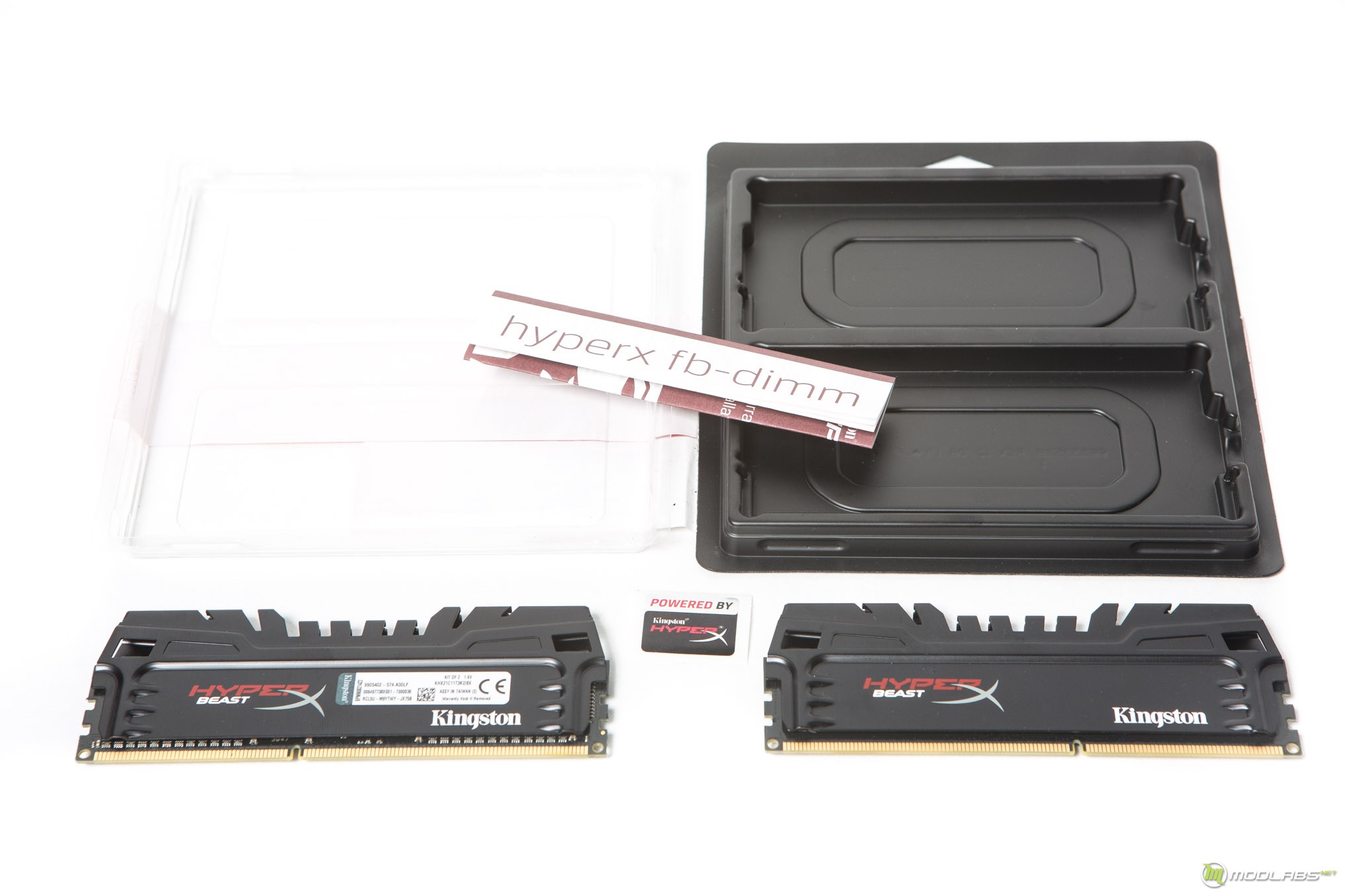

Kingston HyperX Beast KHX21C11T3K2/8X поставляются так же в пластиковой упаковке с черным основанием и прозрачной крышкой, на которой находится большая красная наклейка с белыми информационными надписями.

В комплекте помимо модулей и фирменного буклета находится наклейка HyperX.

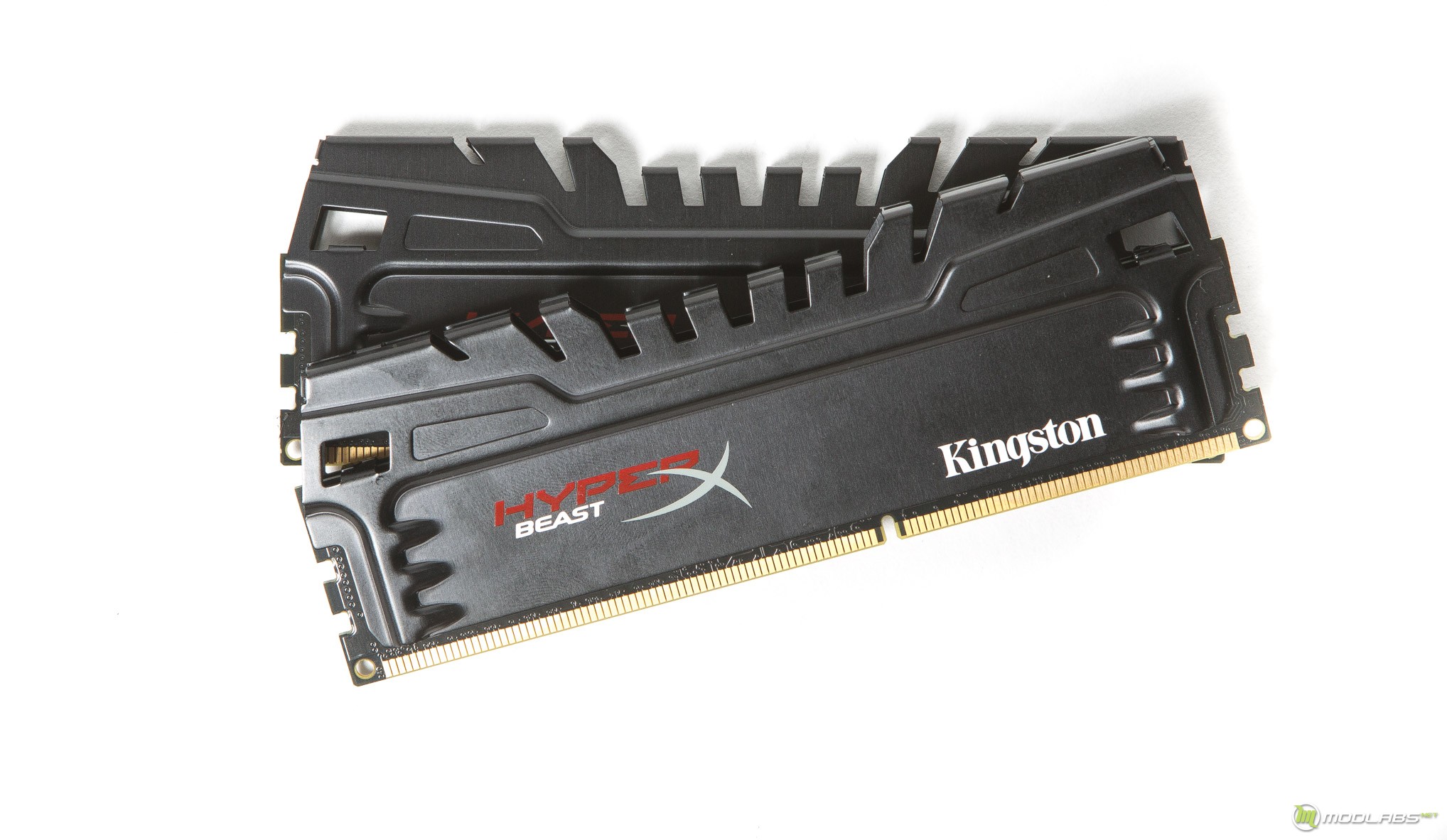

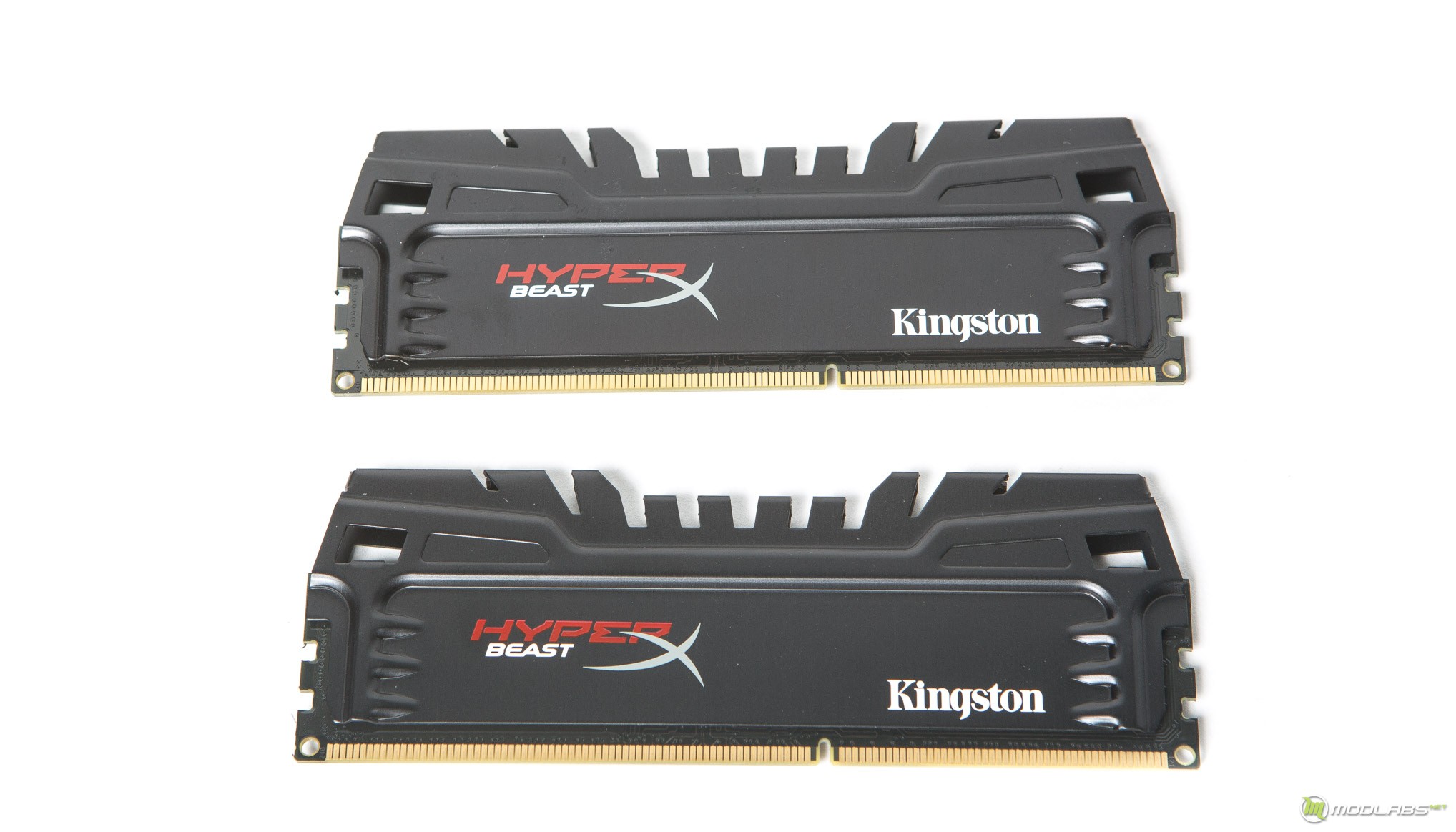

Kingston HyperX Beast KHX21C11T3K2/8X. Внешний вид

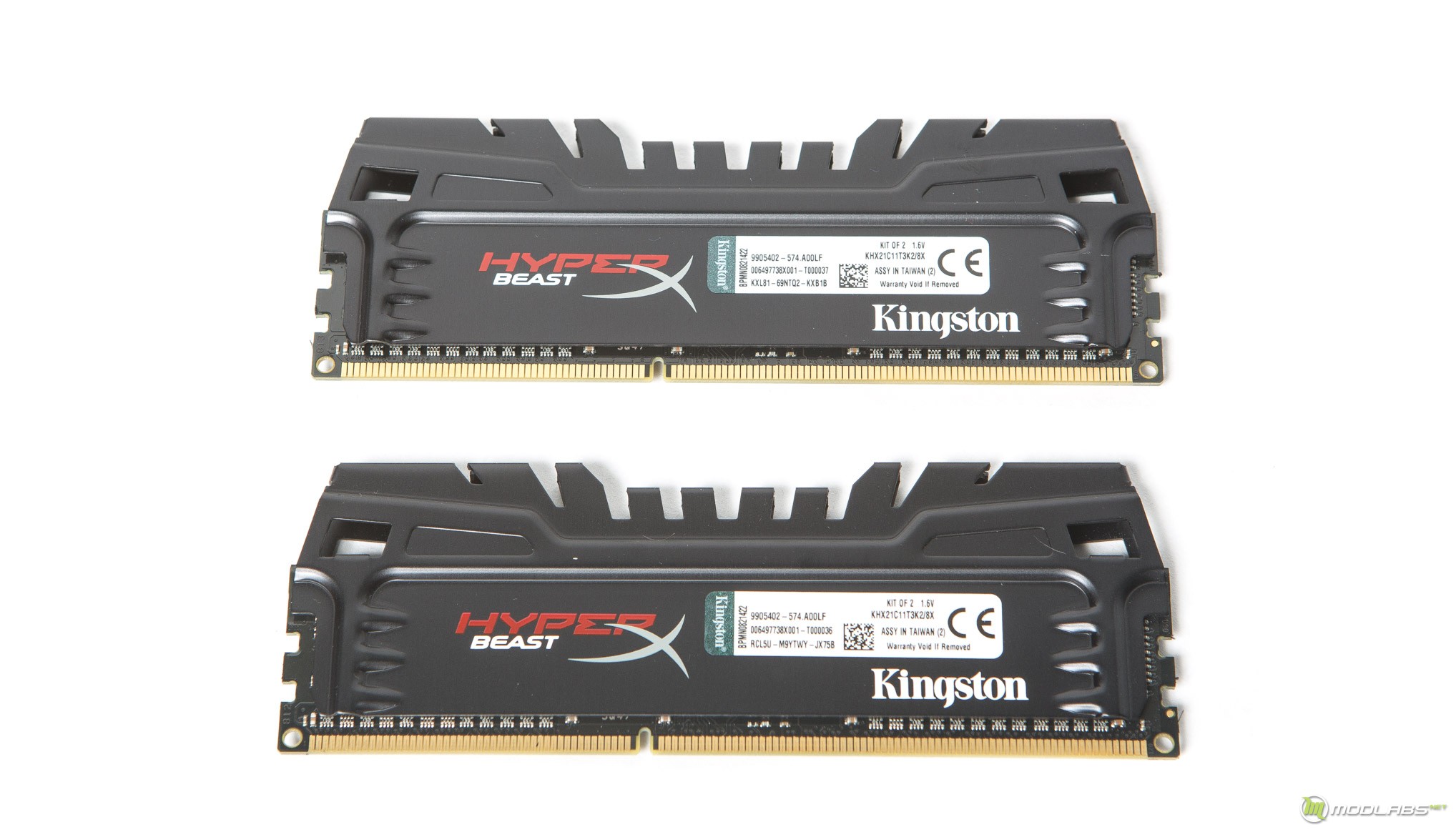

Чипы памяти закрыты черными пластинами металлического радиатора. Радиатор довольно высокий, на его краях находятся крупные зубцы, а под радиатором скрывается черная печатная плата. Новинка Kingston имеет очень интересный внешний вид.

С обеих сторон на радиаторах присутствует надписи: HyperX Beast и Kingston, подобное присутствует на всех модулях Kingston оснащенными радиаторами.

На одной из сторон находится наклейка с данными о памяти, её модель, серийник, напряжение и.т.д

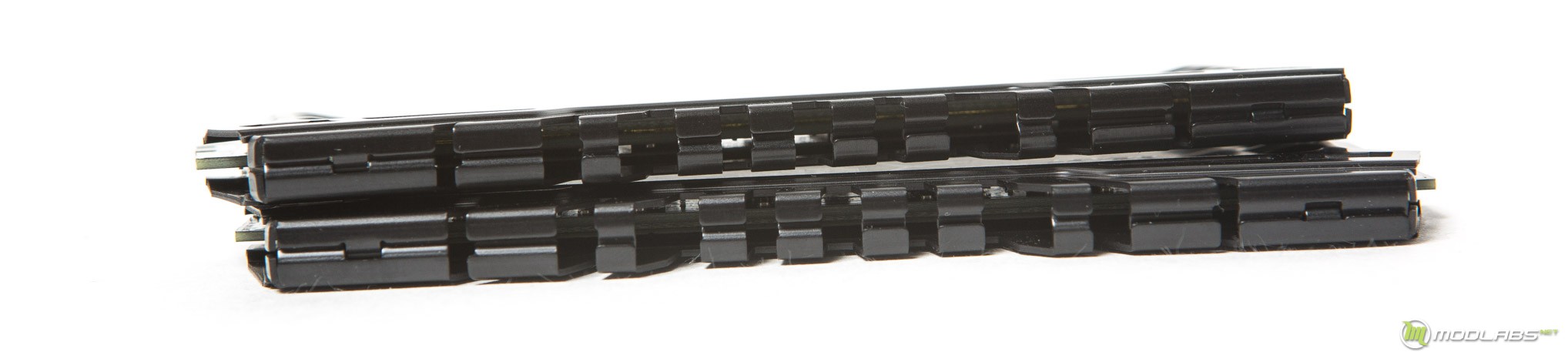

Толщина пластин радиатора заметно меньше, практически вдвое если сравнивать с HyperX Predator, так же с торца отчетливо видно, что производитель так же располагает чипы памяти только с одной стороны печатной платы.

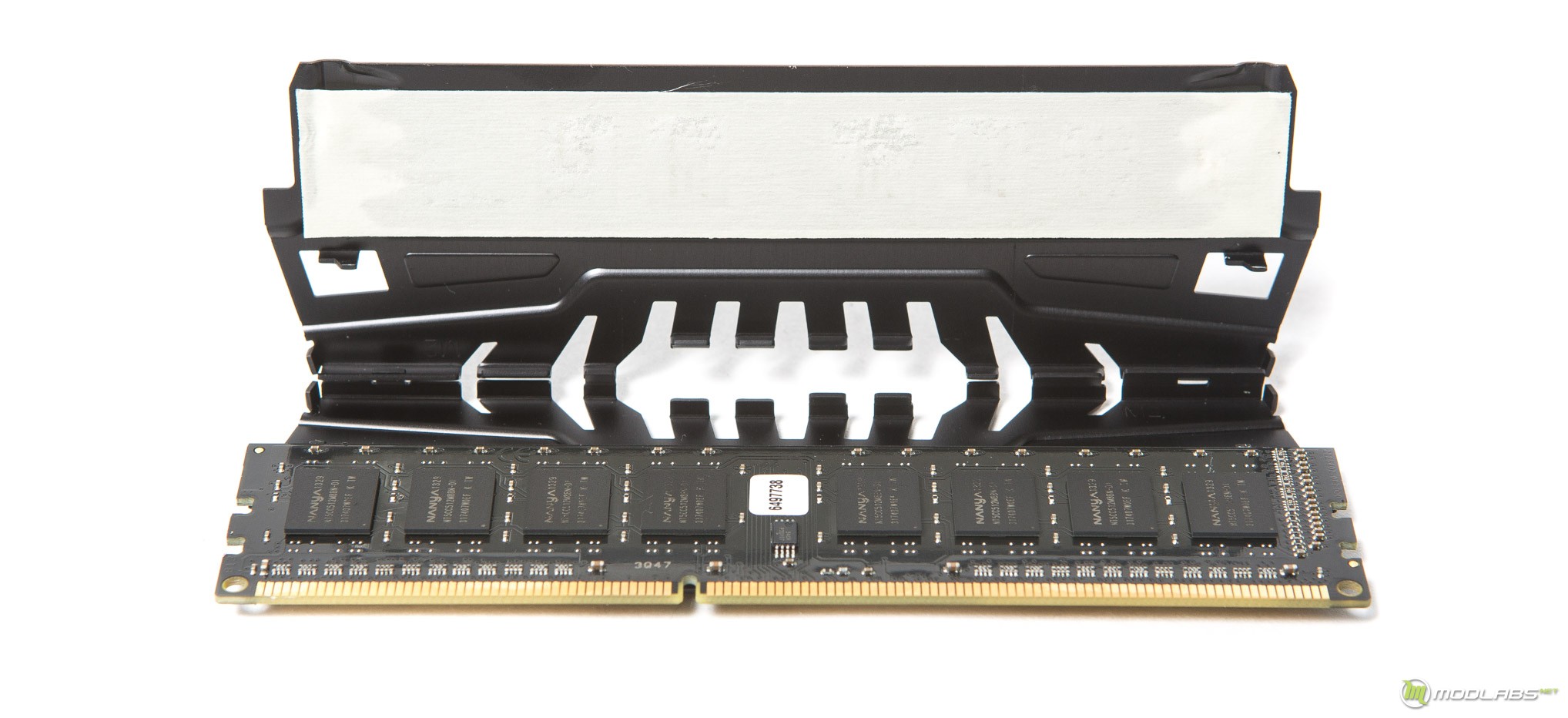

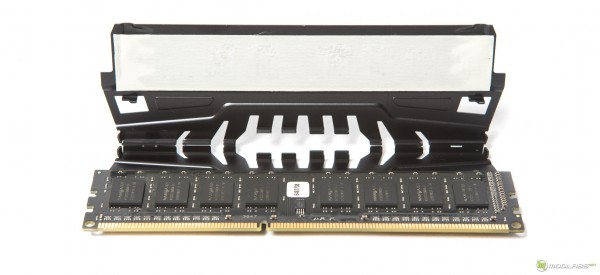

Чтобы снять радиатор, так же рекомендую нагреть его с помощью фена, как и в первом случае, это позволит сохранить память целой. Под радиатором скрывается восемь чипов памяти, и микросхема SPD.

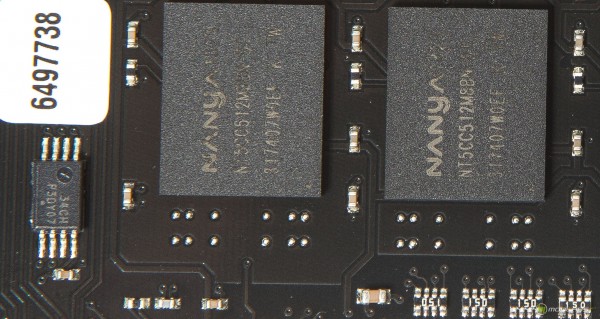

В Kingston HyperX Beast KHX21C11T3K2/8X производитель использует восемь чипов NANYA, с маркировкой NT5CC512M8BN-DI. С данными чипами можно было столкнуться в комплекте Kingston HyperX Genesis ограниченной серии Na`Vi Edition. Сегодня мы подробно познакомимся с их способностями в процессе тестирования.

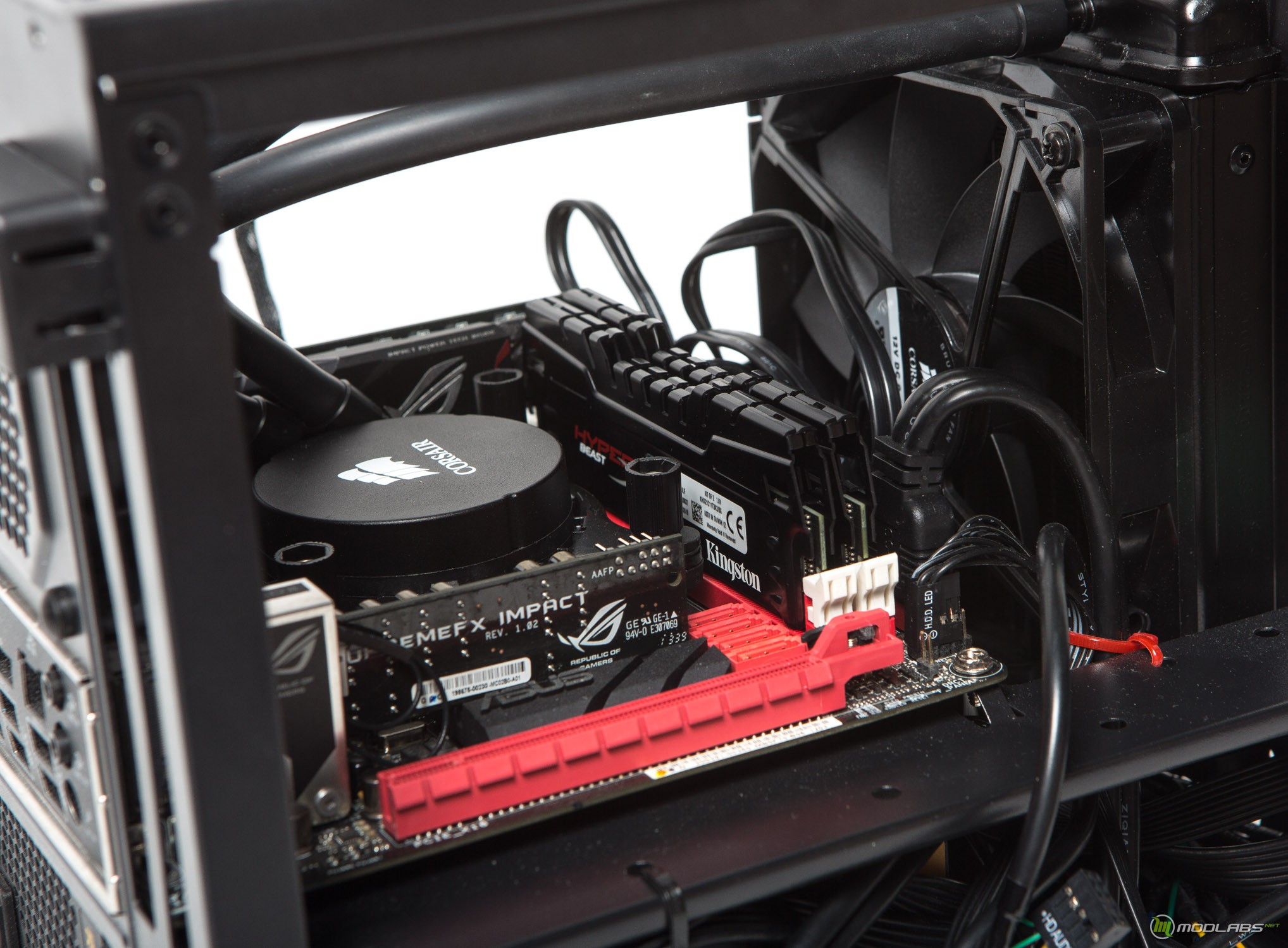

Kingston HyperX Beast KHX21C11T3K2/8X. Совместимость и внешний вид.

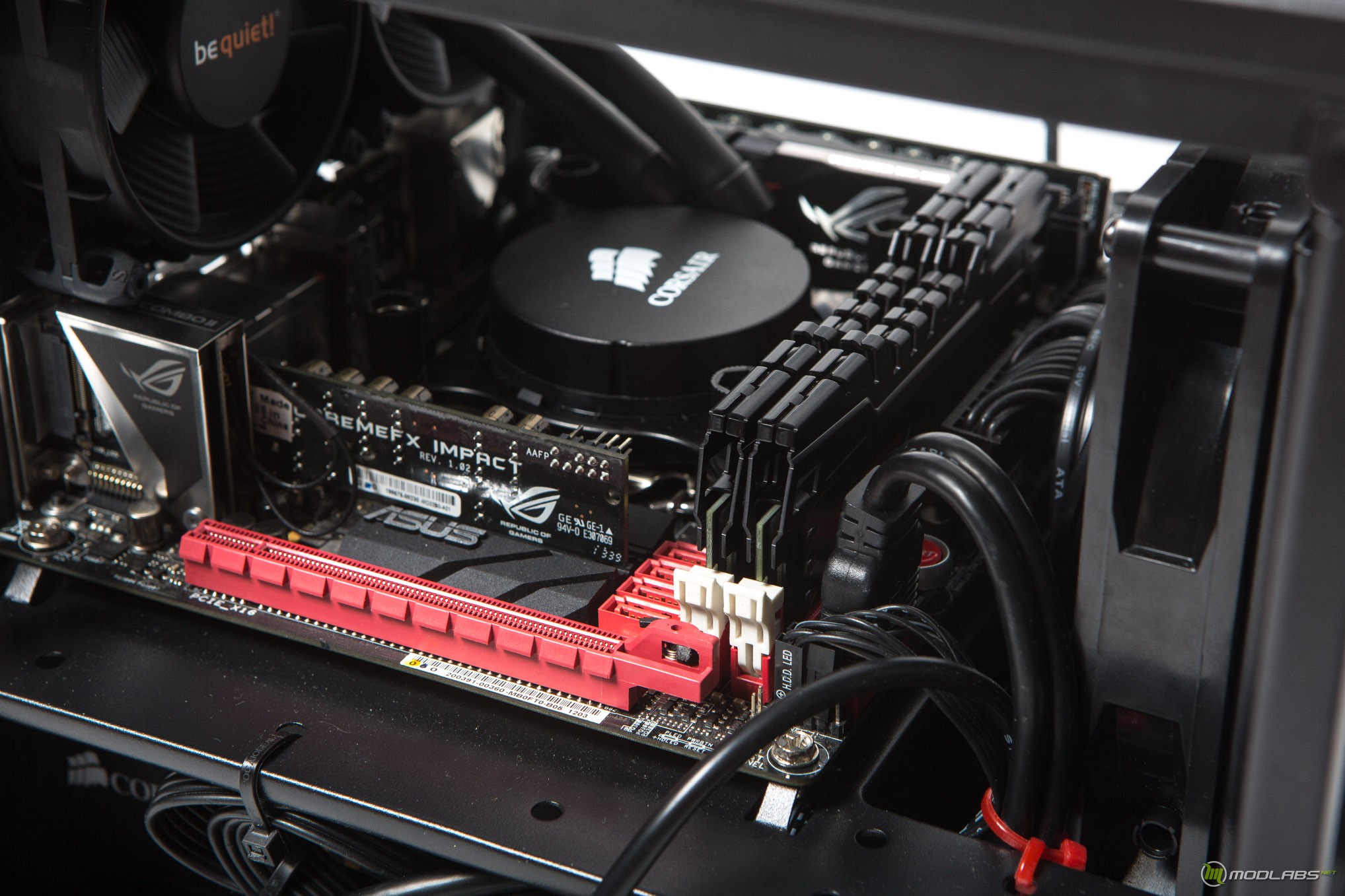

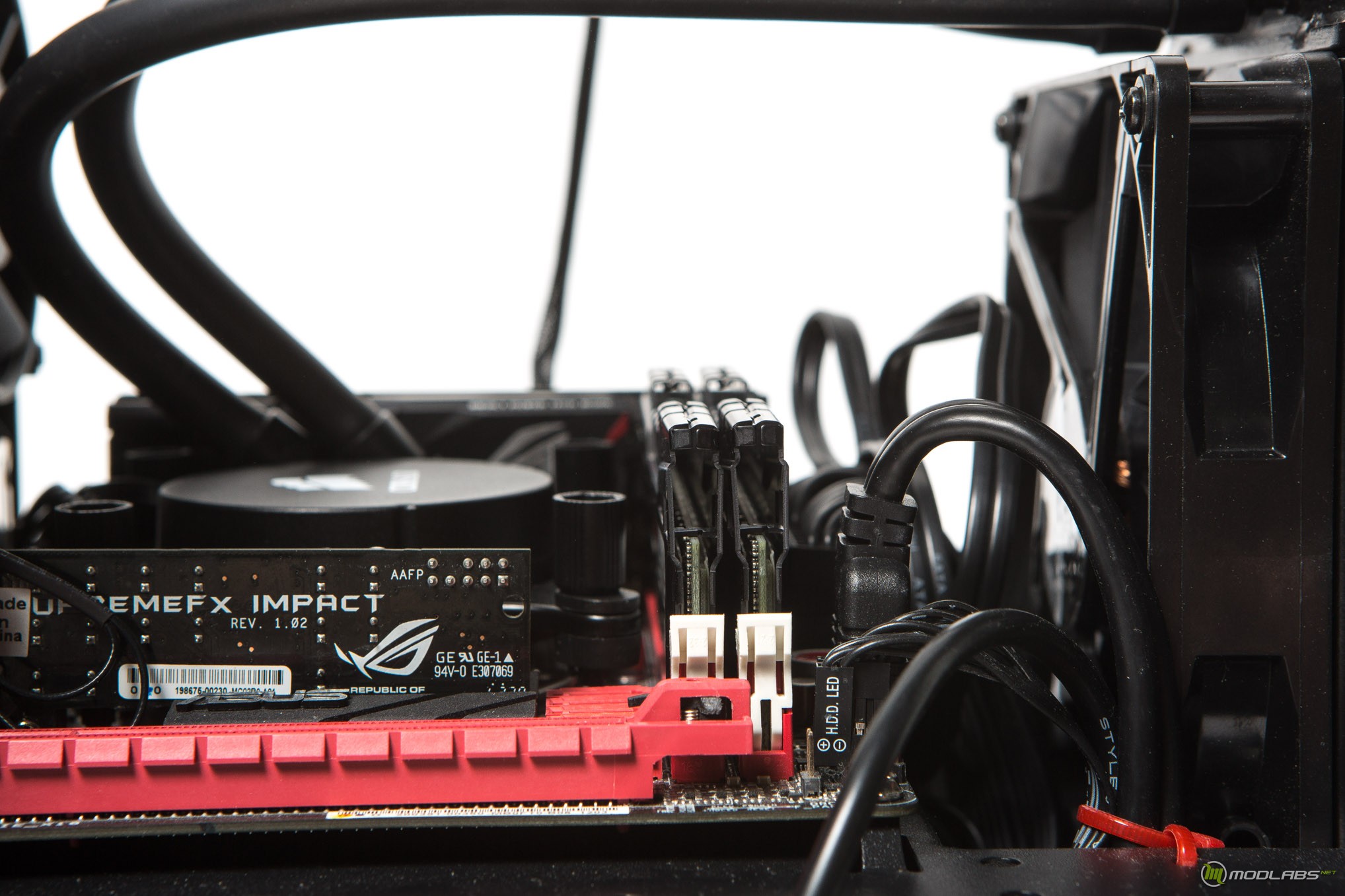

Kingston HyperX Beast KHX21C11T3K2/8X, имеют высокий радиатор, который создаст конфликт с большинством габаритных кулеров. Радиаторы черного цвета имеют не только эффектный внешний вид, но и будут гармонировать с любой системой, что важно для некоторых эстетов.

Тестирование, Заключение

Kingston HyperX Predator KHX26C11T2K2/8X и Kingston HyperX Beast KHX21C11T3K2/8X. Разгон

Тестовый стенд:

• Процессор: Core i7 4770k 3.9Ghz; 4/8; HT-on; TB-on(Скальпированный)
• Система охлаждения: Corsair H90
• Материнская плата: ASUS MAXIMUS VI IMPACT
• Оперативная память: Kingston HyperX Predator KHX26C11T2K2/8X и Kingston HyperX Beast KHX21C11T3K2/8X
• Видеокарта: ASUS GTX780 DCUII
• Накопитель: Intel SSD 530 240Gb.
• Контроль: Bitfenix Recon
• Копус: открытый стенд.

Тестирование комплектов памяти проводилось при помощи утилит Aida64 Cache and Memory Benchmark и GEEKBENCH 3.0 x64, а за мониторинг системы отвечали Aida64 и CPU-Z 1.6.8. Перед тем как перейти к результатам тестирования, посмотрим на результаты разгона комплектов.

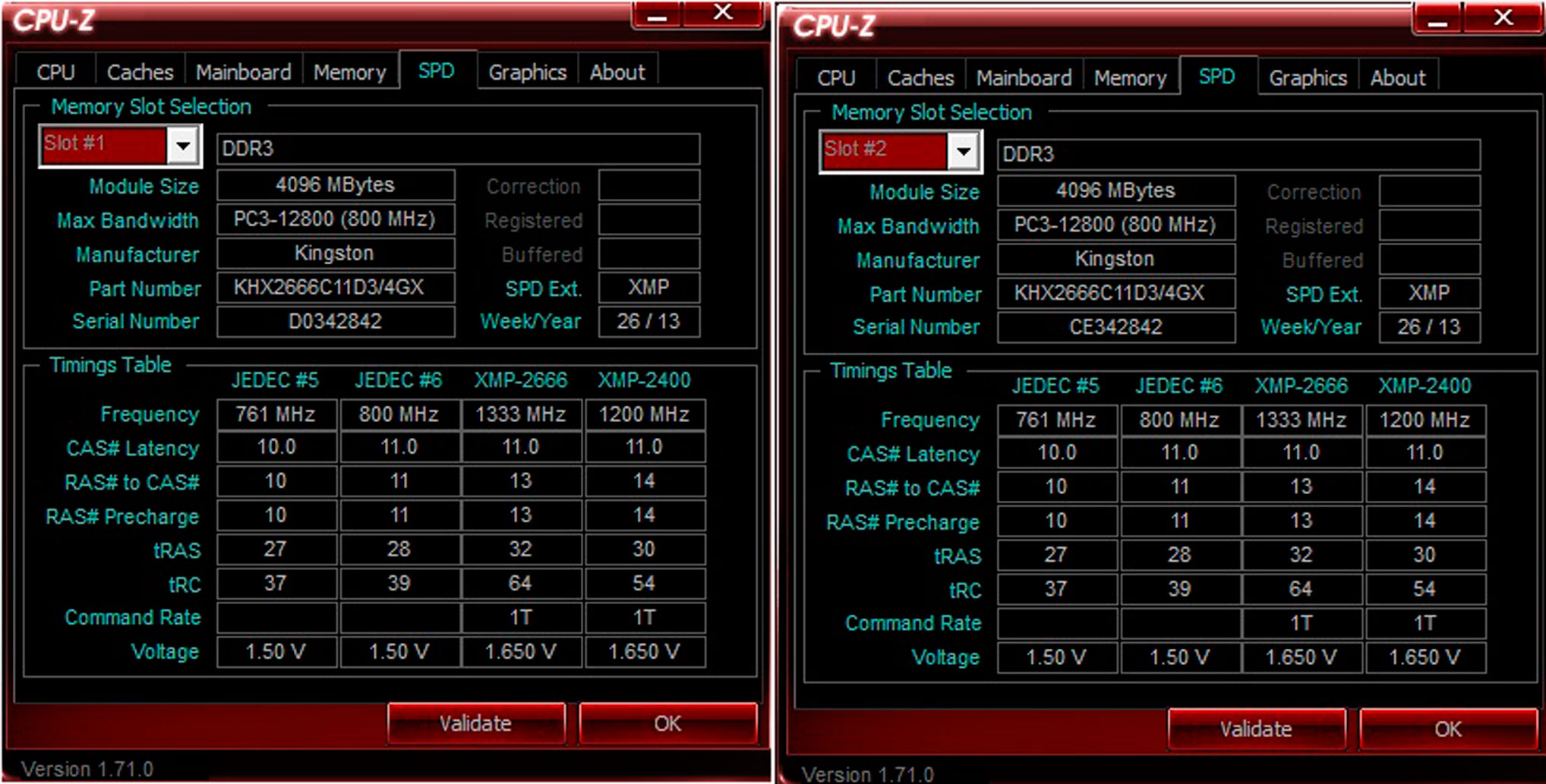

Kingston HyperX Predator KHX26C11T2K2/8X SPD

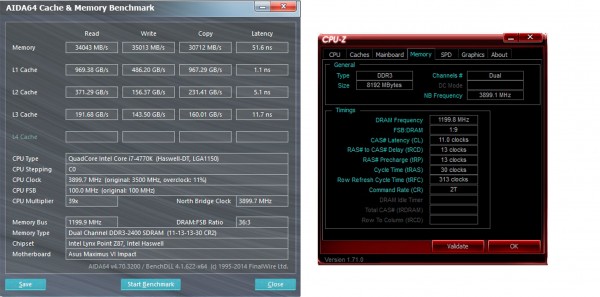

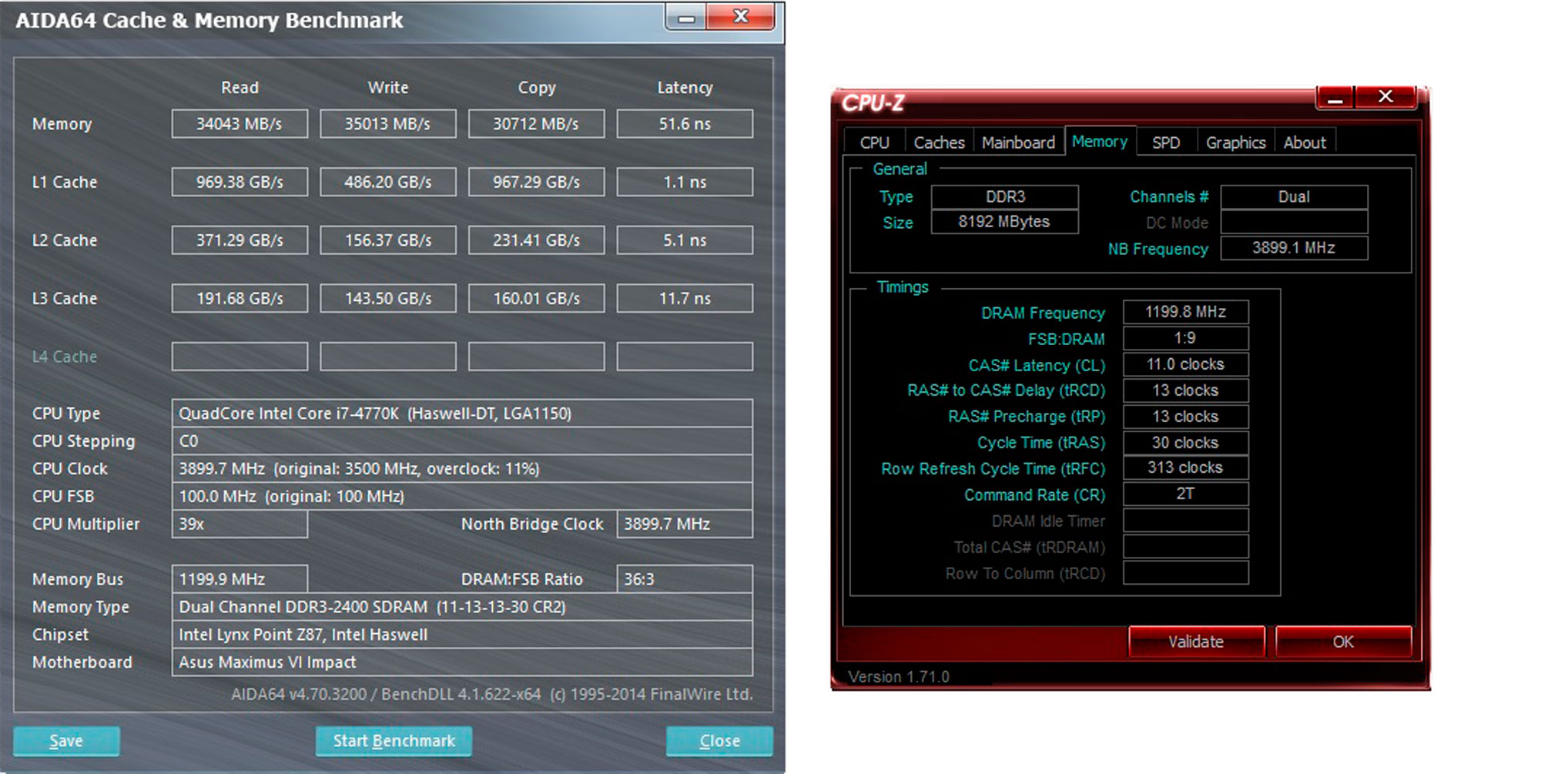

Kingston HyperX Predator KHX26C11T2K2/8X 2400Mhz 11-13-13-30 2T 1.6v (XMP)

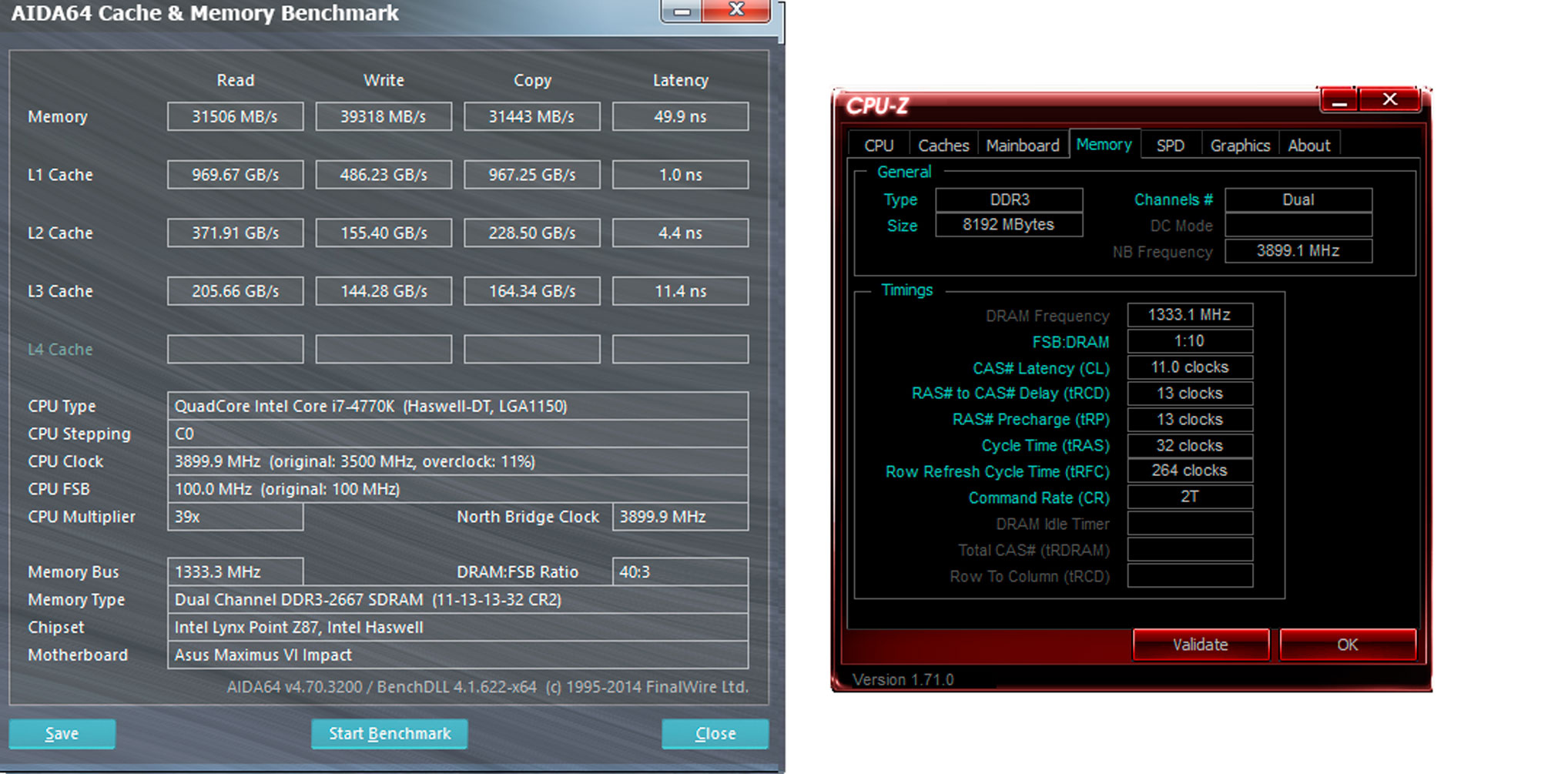

Kingston HyperX Predator KHX26C11T2K2/8X 2666Mhz 11-13-13-32 2T 1.65v (XMP)

Kingston HyperX Predator KHX26C11T2K2/8X 2800Mhz 12-14-13-32 1T 1.65v (OC)

Kingston HyperX Predator KHX26C11T2K2/8X 2933Mhz 12-14-14-32 1T 1.65v (OC)

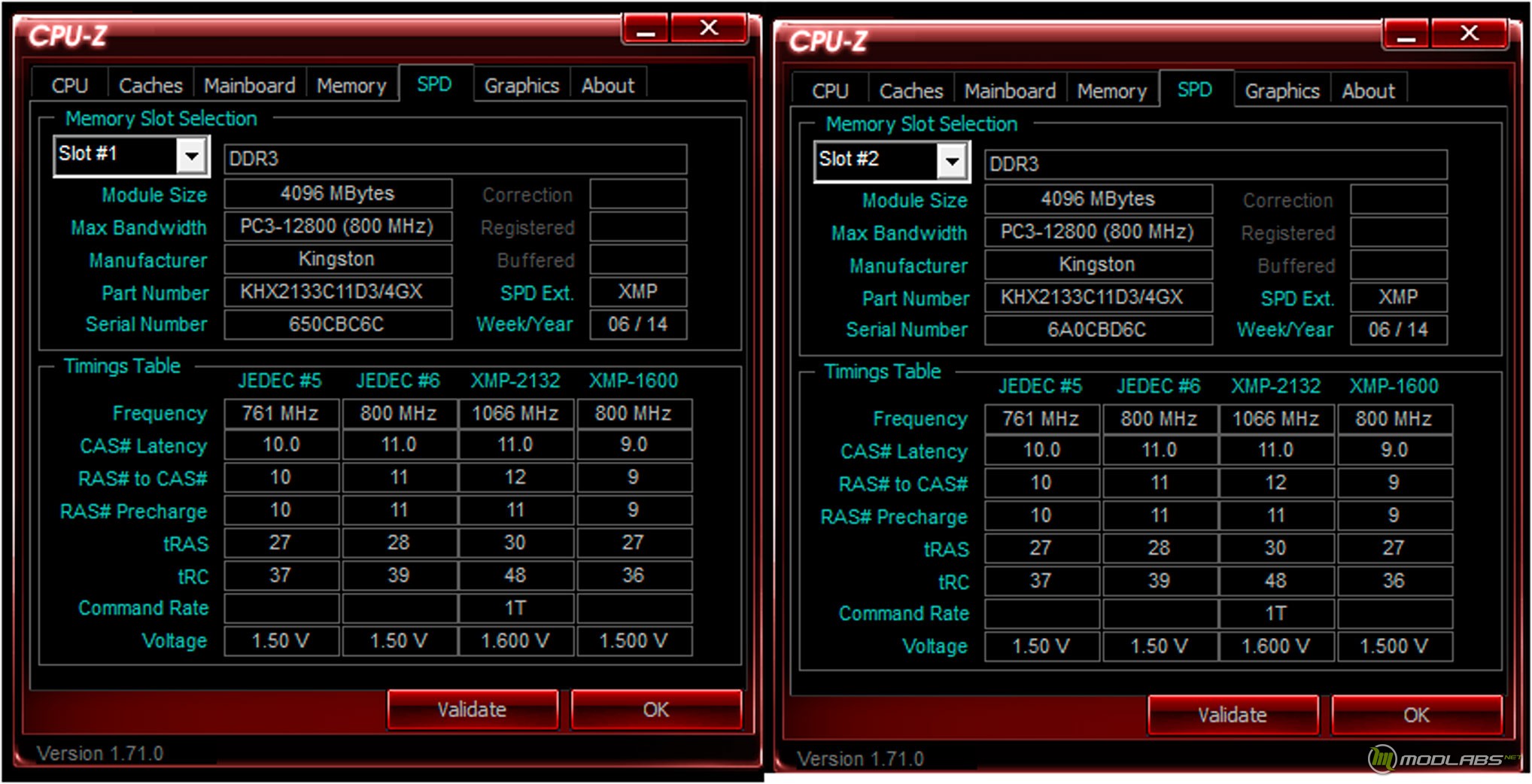

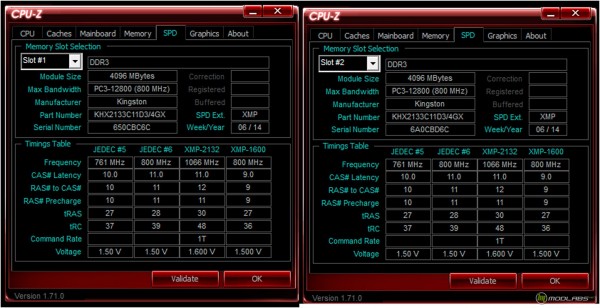

Kingston HyperX Beast KHX21C11T3K2/8X SPD

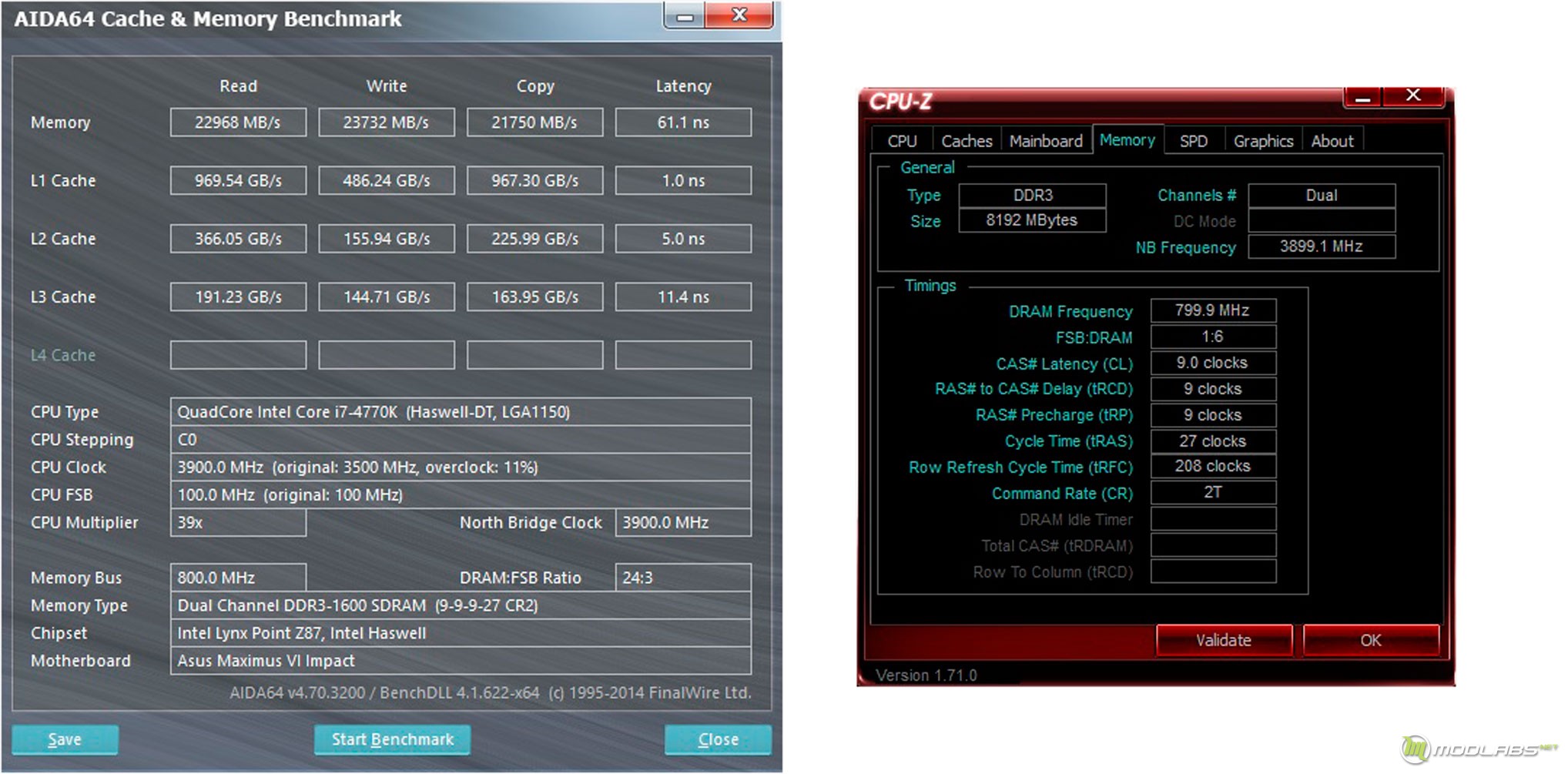

Kingston HyperX Beast KHX21C11T3K2/8X 1600Mhz 9-9-9-27 2T 1.5V (XMP)

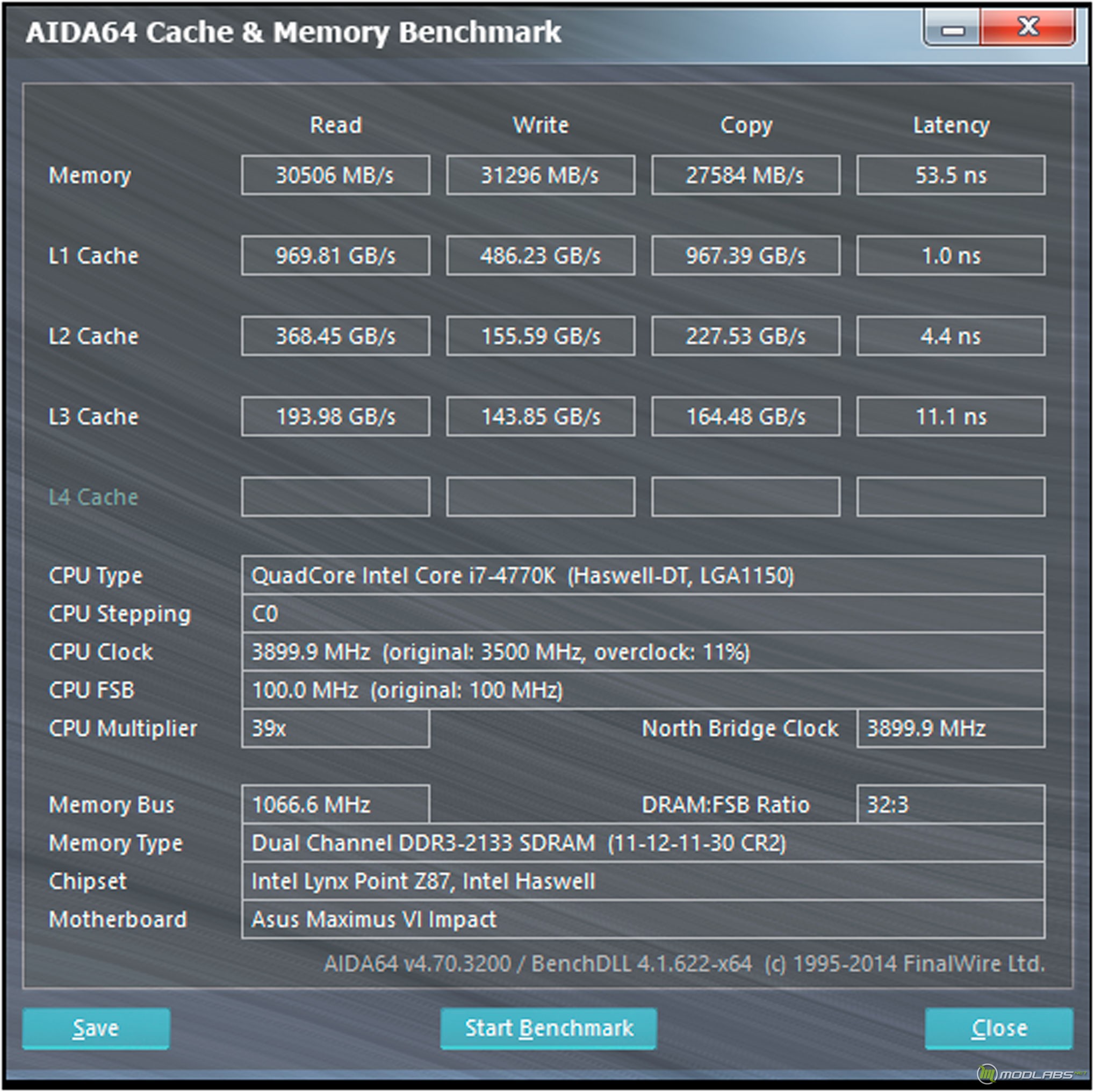

Kingston HyperX Beast KHX21C11T3K2/8X 2133Mhz 11-12-11-30 2T 1.65v (XMP)

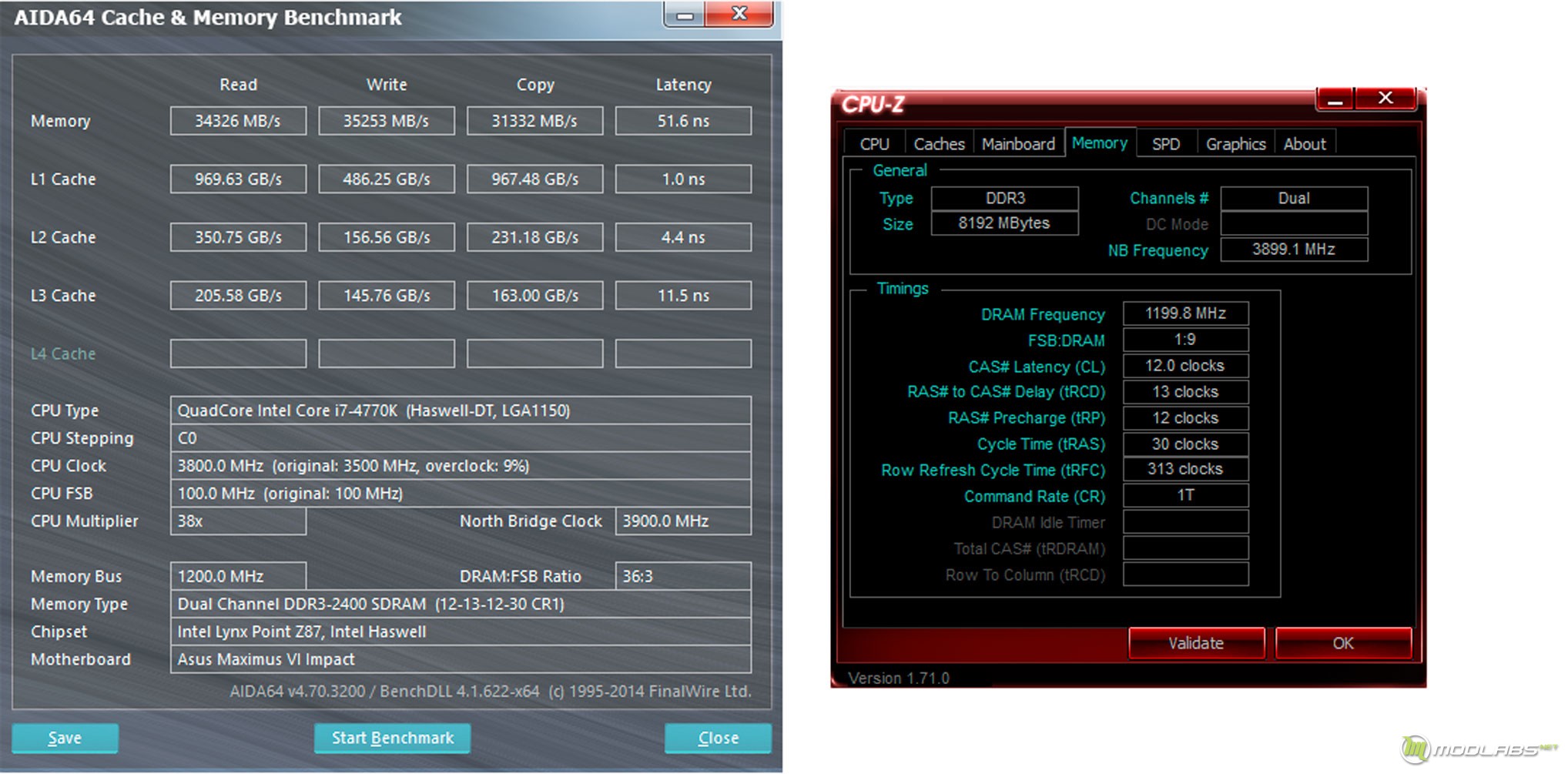

Kingston HyperX Beast KHX21C11T3K2/8X 2400Mhz 12-13-12-30 1T 1.65v (OC)

Kingston HyperX Beast KHX21C11T3K2/8X 2666Mhz 13-14-14-32 1T 1.65v (OC)

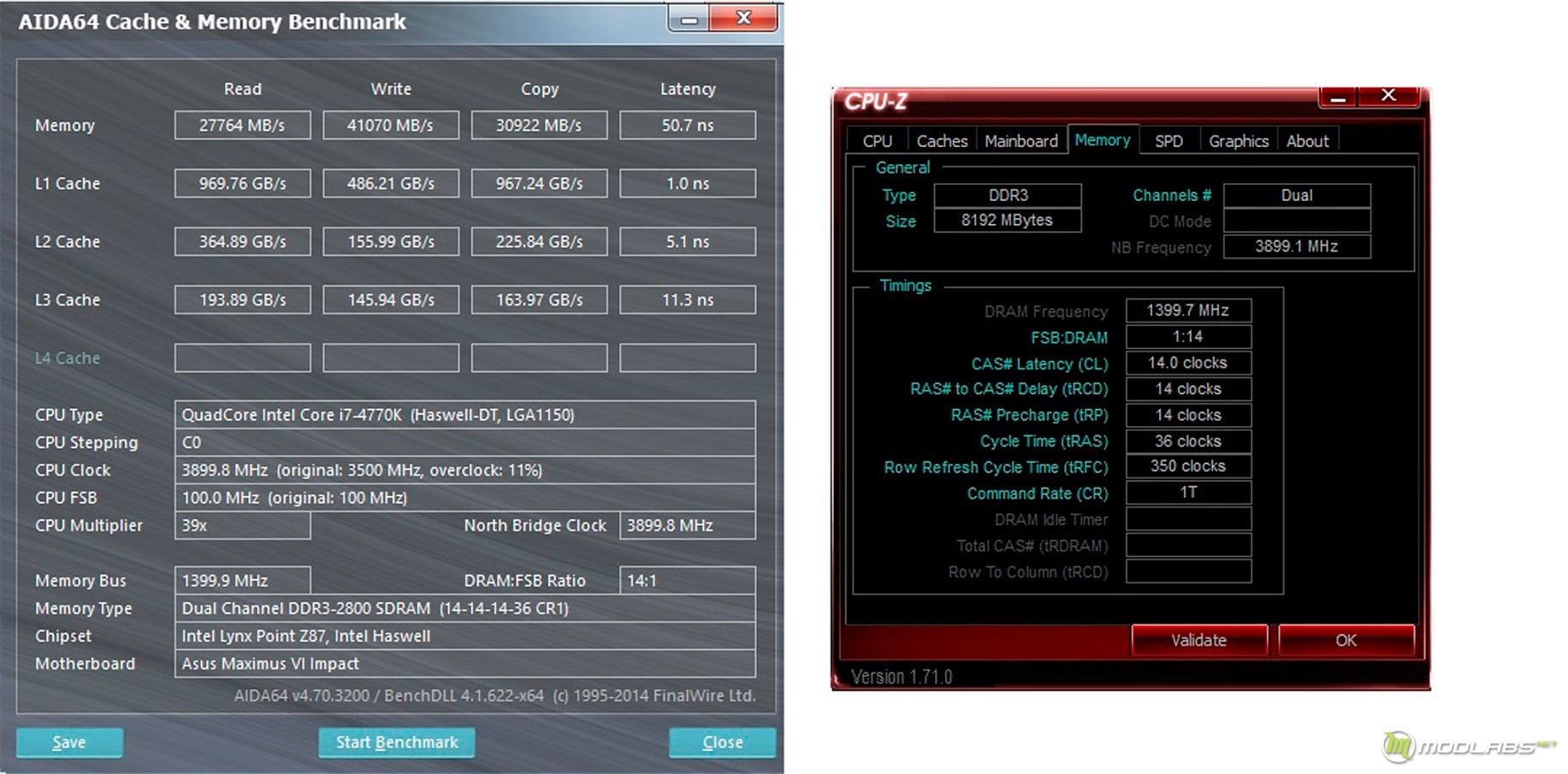

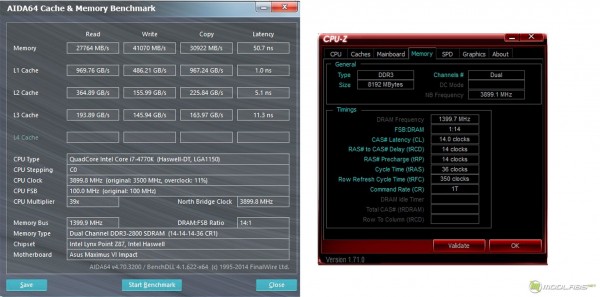

Kingston HyperX Beast KHX21C11T3K2/8X 2800Mhz 14-14-14-36 1T 1.65v (OC)

Очень хорошие показатели разгона, было приятно увидеть, что комплекты приблизились к отметке в 3000Mhz. Хочу отметить, что оба комплекта стартовали на отметке 3000Mhz, но увы стабильной работы от них получить не удалось. Каждый из полученных режимов участвующих в тестировании работоспособен. Для Kingston HyperX Predator KHX26C11T2K2/8X рост частот составил c 2666 до 2933Mhz, а для Kingston HyperX Beast KHX21C11T3K2/8X с 2133 до 2800Mhz.

Результаты тестирования

В процессе тестирования выяснилось, что комплекты памяти довольно холодные, датчик реобаса подсоединённый межу модулями по середине показал 49 градусов максимально, при температуре в помещении 28 градусов.

Очень странно, но наблюдается падение производительности на частотах свыше 2666Mhz, можно списать это на неверно подобранные тайминги и их «не ровное сочетание». Но скорее всего здесь проблема в связке CPU и материнской платы. Другое объяснение происходящему я не могу найти, память была протестирована несколько раз, результаты подтвердились. Можно ещё предположить, что Haswell не умеет работать с частотами выше 2666Mhz, но это маловероятно, будем жаловаться на материнскую плату, обновление прошивки которой ничего не изменило.

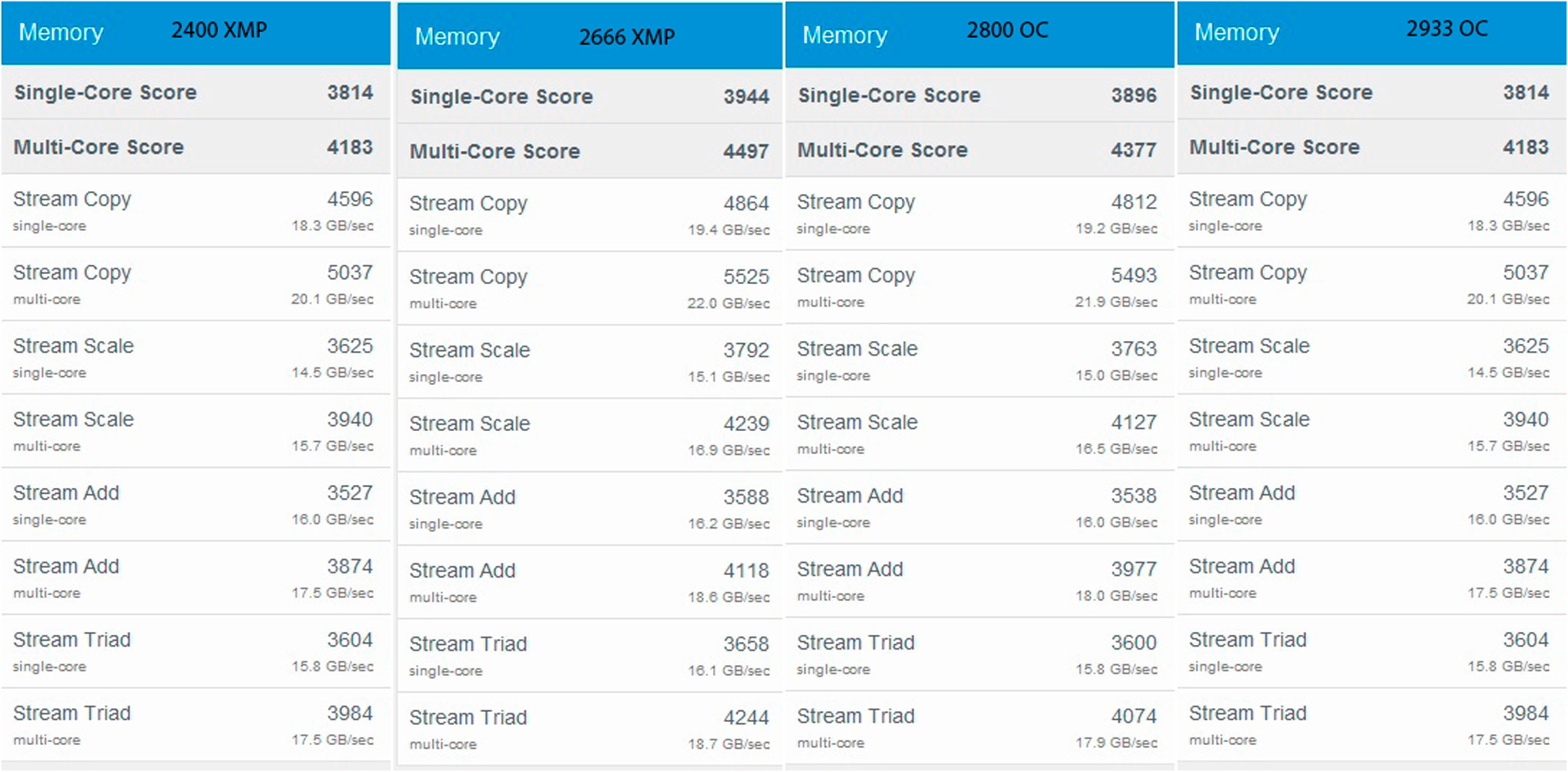

Geekbench 3 x64, данные основных тестов в производительности памяти при работе с одним ядром и многодетностью, объединены в таблицы:

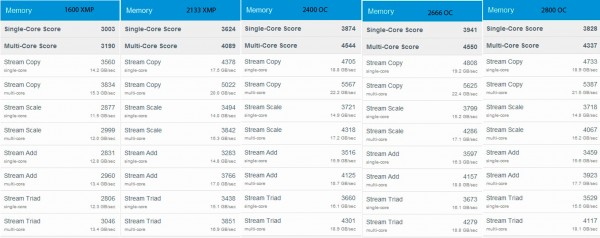

Развернутые данные Geekbench 3 для каждого комплекта.

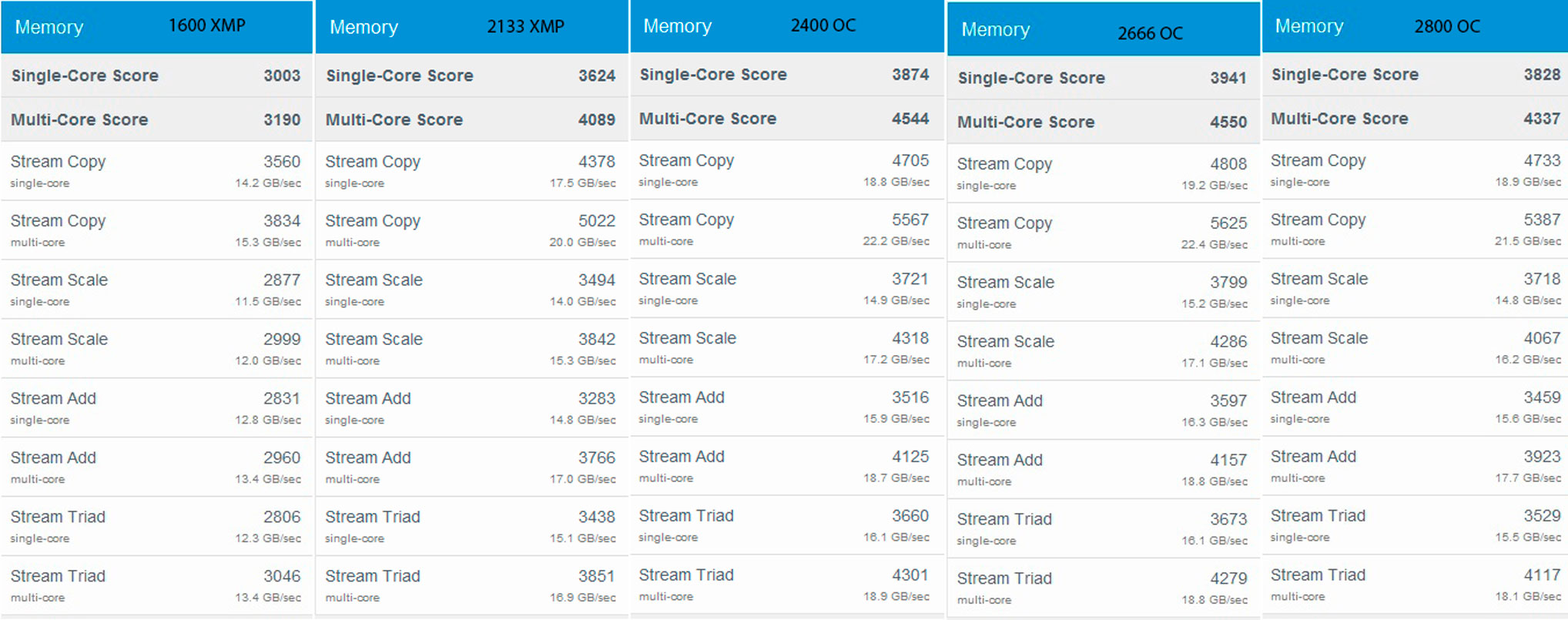

HyperX Beast KHX21C11T3K2/8X:

HyperX Predator KHX26C11T2K2/8X:

Наблюдается та же самая тенденция, потеря производительности на частотах свыше 2666Mhz. Всё больше, я убеждаюсь в верных обвинениях материнской платы и процессора, так как Beast 2666Mhz 13-14-14-32 1T 1.65v (OC) при более высоких таймингах показывает равные результаты с комплектом Predator 2666Mhz 11-13-13-32 2T 1.65v (XMP).

Вывод

Дважды, дважды четыре, имеет место быть! Конечно, предпочтительно в материнских платах с четырьмя слотами, для возможности дальнейшего расширения. Оба комплекта мне понравились, порадовала более высокая планка разгона по сравнению с 8Gb модулями. Теперь о каждом в отдельности. Kingston HyperX Predator KHX26C11T2K2/8X это проверенный временем комплект с высокой рабочей частотой, плюс с возможностью разгона, эффектный внешний вид, пожизненная гарантия, в целом продукт рассчитан на энтузиастов. А как же новичок Kingston HyperX Beast KHX21C11T3K2/8X? Он действительно меня впечатлил, показав прекрасный уровень разгона и производительности, а внешний вид добавляет на счет этого набора ещё один небольшой плюсик, достойное решения для энтузиаста. А вот какой выбрать? Я думаю тут будет решать стоимость комплектов, и внешний вид так как оба комплекта хороши.

Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

В последнее время, довольно интересно наблюдать за процессом анонса компьютерных комплектующих, производители прилагают не малые усилия, лишь бы привлечь наше внимание к новинкам. Чего только стоит анонс GeForce GTX 980, к которому запустили двадцати четырех часовое шоу и это не единичный случай. Немного ранее, AMD презентовали свою новинку AMD R9 258 на вот этом, не самом скромном мероприятии.

Мы уже не говорим о закрученных схемах ребрендинга и перемещения продуктов из одного класса в другой… Так, флагманские решения на архитектуре Tahiti сперва удостоились претерпеть изменения в своем названии, после чего, благодаря решениям Radeon R9 290 и 290X на архитектуре Hawaii,  были смещены в Middle-класс. А теперь и вовсе, вынуждены тесниться в строю с более актуальными решениями на новой архитектуре  Tonga.

Новичок Radeon R9 285 несет с собой поддержку технологий DirectX 12, OpenGL 4.4, API Mantle, а так же  функций DMA CrossFire, TrueAudio DSP и 4-way Eyefinity. Его графический чип обладает 1792 потоковыми процессорами, 112 текстурными блоками и 32 блоками растеризации, референсная часта GPU находится на отметки в 918 МГц, у нашей карты это значение немного превышает номинал. Все это полностью соответствует характеристикам чипа Tahiti, который использовался в Radeon R9 280 и HD 7950 J.  Однако, теперь используется более узкая 256-битная шина памяти, а не 384-битная. К слову, сегодня, мы познакомимся с компактной версией Radeon R9 285  от компании Sapphire.

R9 285 COMPACT прибыла к нам в коробке стандартных, совершенно не компактных, размеров. Ее внешнее оформление очень схоже с ранее рассмотренными картами из серии R9 этого производителя.

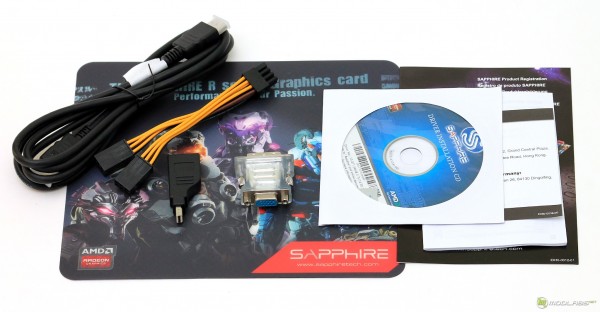

Комплект поставки в традициях SAPPHIRE, расширенный. В него вошли следующие компоненты: переходники Mini-DP to DP и DVI to VGA, кабель HDMI, переходник питания,  диск с драйверами и пара бумажных буклетов. Новинкой в составе комплекта стал коврик для мыши.

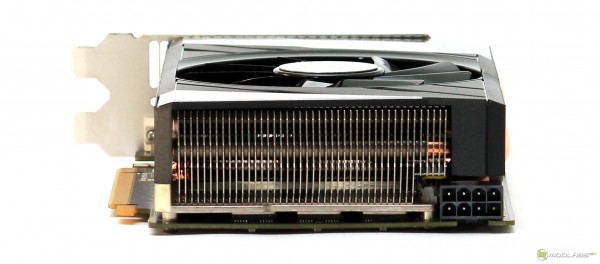

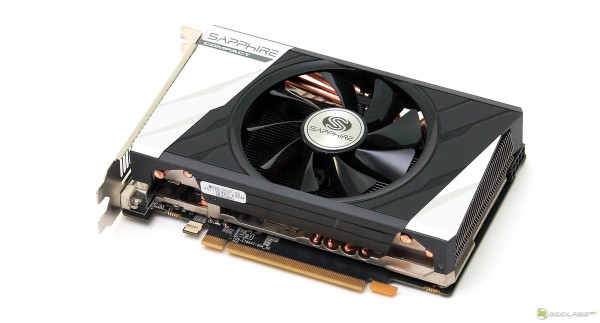

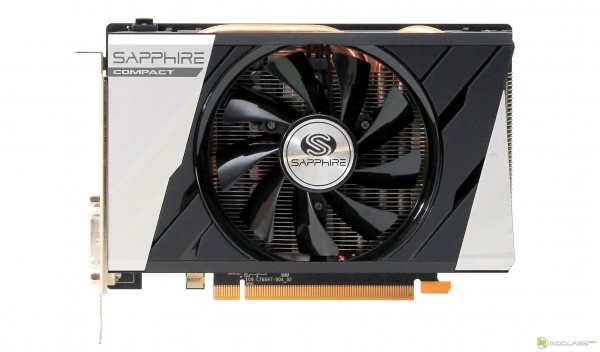

Визуально, карта выглядит действительно компактного, а замеры лишь подтверждают факт того, что ее длина составляет всего 171мм. Так, R9 285 COMPACT должна идеально вписаться в системы, основывающиеся на материнских платах форм-фактора Mini-ITX. В «ширь» плата намерена занять два слота расширения, ситуация стандартная и явно не должна удивить. Если говорить о дизайне, то здесь все довольно сдержанно: черная полоса, скрывающая собой грани вентилятора и пара вставок под алюминий по ее краям.

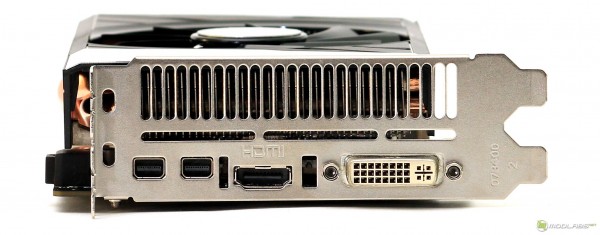

Набор видеовыходов включил в себя по одному DIV-I и HDMI 1.4, а так же пару Mini DisplayPort 1.2. С учетом комплектного переходника имеем связку удовлетворяющую почти всем требованиям современного пользователя. Конечно, стоит упомянуть о поддержки технологии Eyefinity 2.0 с возможностью одновременного подключения четырех мониторов.

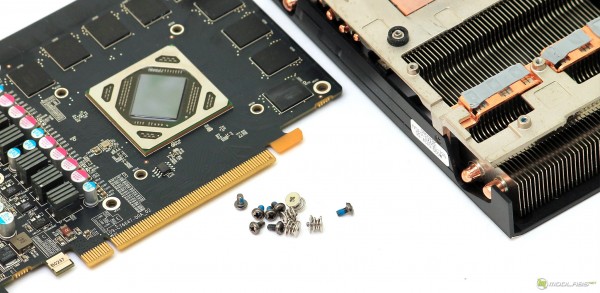

Помимо основных четырёх, система охлаждения крепиться к плате еще семью дополнительными болтами. В сборе такая конструкция не вызывает сомнений в качестве контакта графического ядра с радиатором.

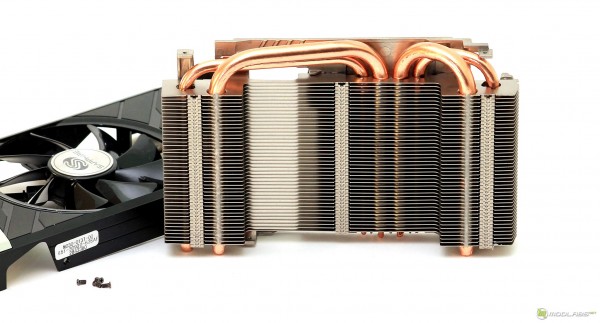

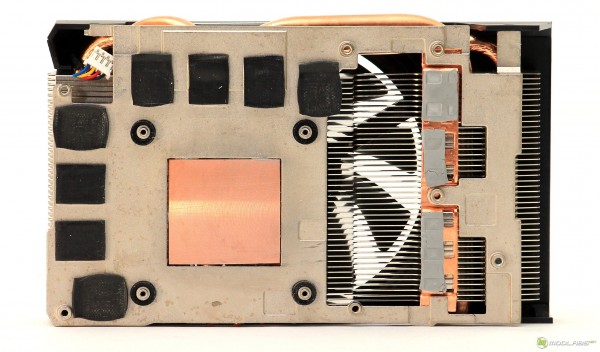

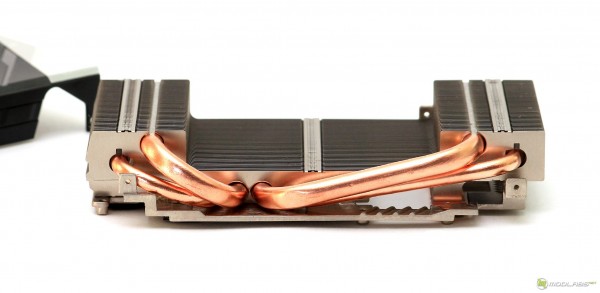

Основание радиатора имеет довольно грубую обработку, но при этом оно ровное и контактирует с ядром по всей его площади. Благодаря термопрокладкам, микросхемы видеопамяти и элементы системы питания тоже могут рассчитывать на охлаждение от основанного радиатора. Стоит отметить, что в районе мосфетов имеется медная вставка, а не просто алюминиевое основание, порой, такое решение редкость даже для топовых карт.

Единственный вентилятор с диаметром в 92мм закреплен на кожухе, а кожух фиксируется на радиаторе с помощью еще четырех болтов. Непосредственно радиатор имеет в своем основании четыре теплотрубки, рассеивающие ребра расположились по всей доступной площади и на боковых гранях, где нет вентилятора, они немного увеличены в высоту.

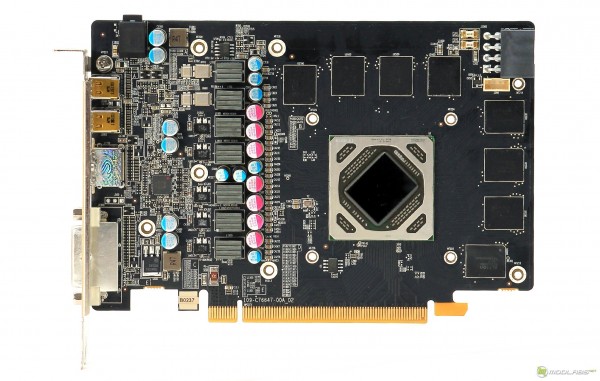

Печатная плата, не выходит за габариты кулера, но при этом и не меньше его. Компоновка элементов довольно насыщенная, но не может сравниться с оной у 295х2 :). Для питания графического ядра выделяются пять фаз, а для видеопамяти две. Для переключения версий BIOS иметься нажимно-отжимная кнопка, обе версии совершенно идентичны, как в плане рабочих частот, так и оборотов вентилятора…

Восьми контактный разъем дополнительного питания находится противоположной стороне платы, при его подключении габариты конструкции увеличатся еще на пару сантиметров, если в вашей системе на счету каждый миллиметр, стоит учитывать этот фактор.

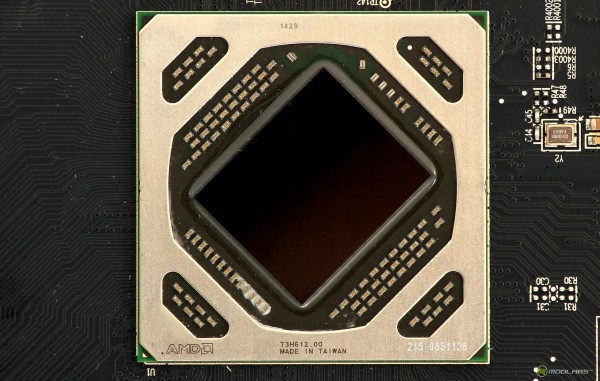

Графический чип BOEMA расположился почти в самом центре печатной платы. Визуально его площадь не сильно отличается от предшественника. А вот изменённый конструктив защитной рамки и увеличившиеся количество SMD элементов выдают новинку. Рамка находится почти вровень с чипом, но не выше его, что позволит установить другую систему охлаждения, но в нынешней ситуации это может понадобиться не каждому.

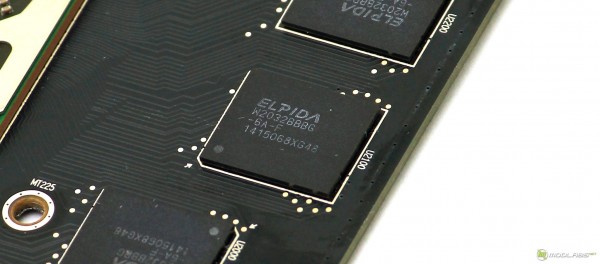

Для набора всего объема видеопамяти используется восемь чипов GDDR5 с маркировкой EDW2032BBBG производства компании Elpida. Ранее, данные чипы памяти не однократно встречались нам на картах от SAPPHIRE.

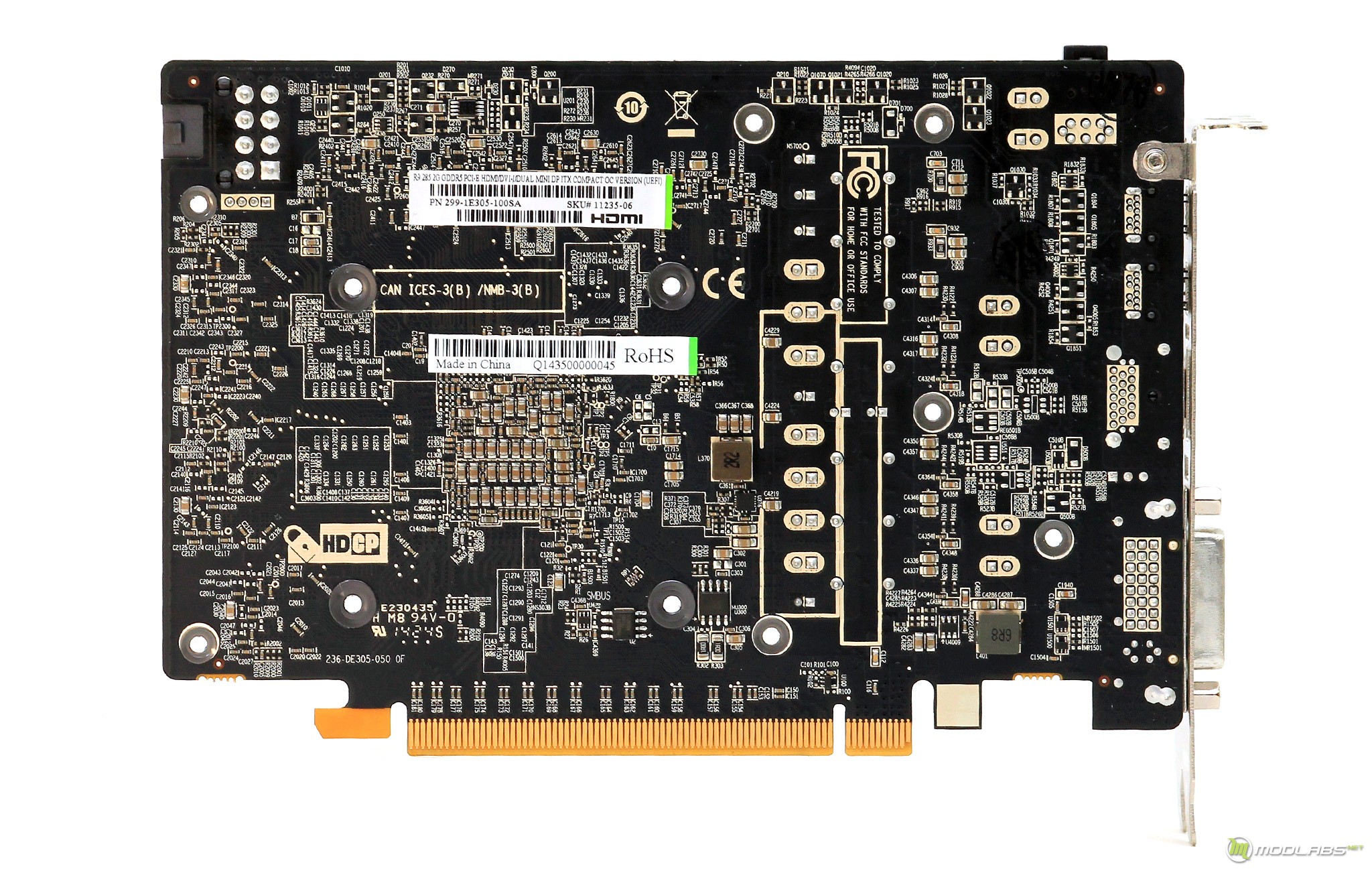

Обратная сторона платы не имеет значимых микросхем, в основном на ней находятся элементы обвязки.

Для тестирования героини сегодняшнего обзора, использовался тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3250410AS для данных;
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
• Microsoft Windows 8.1 Professional + последние обновления.

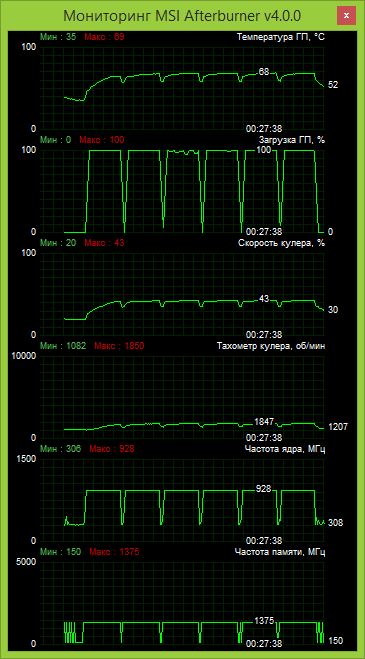

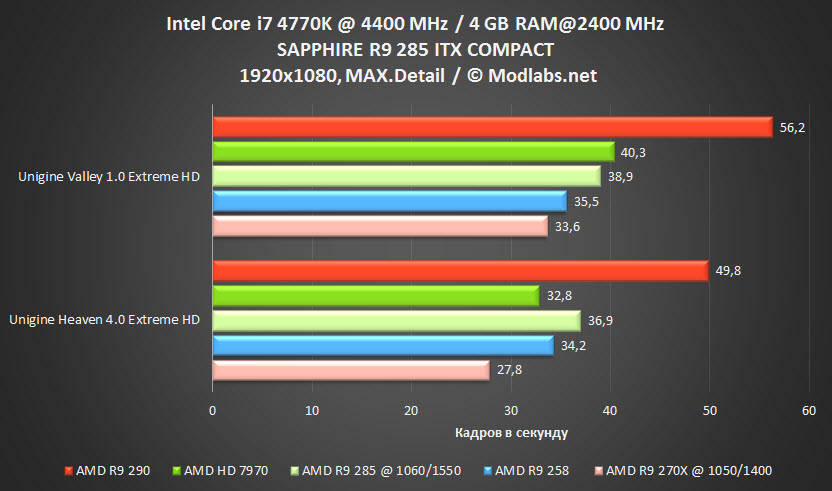

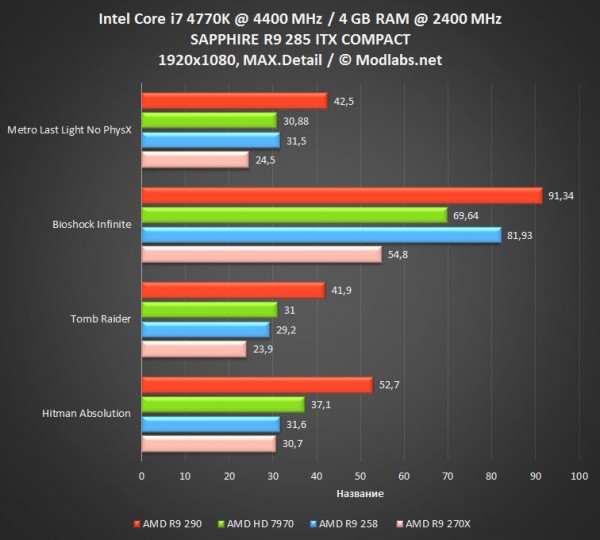

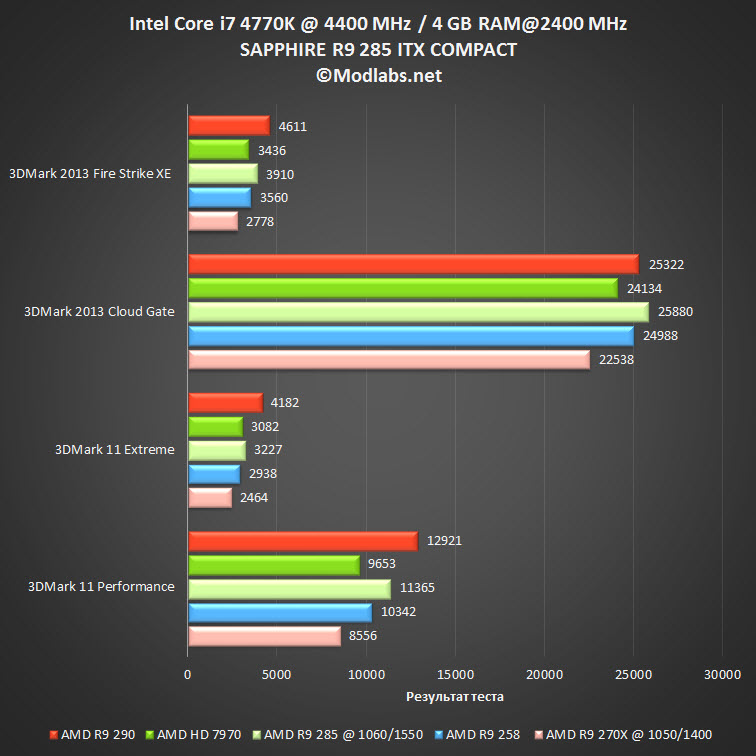

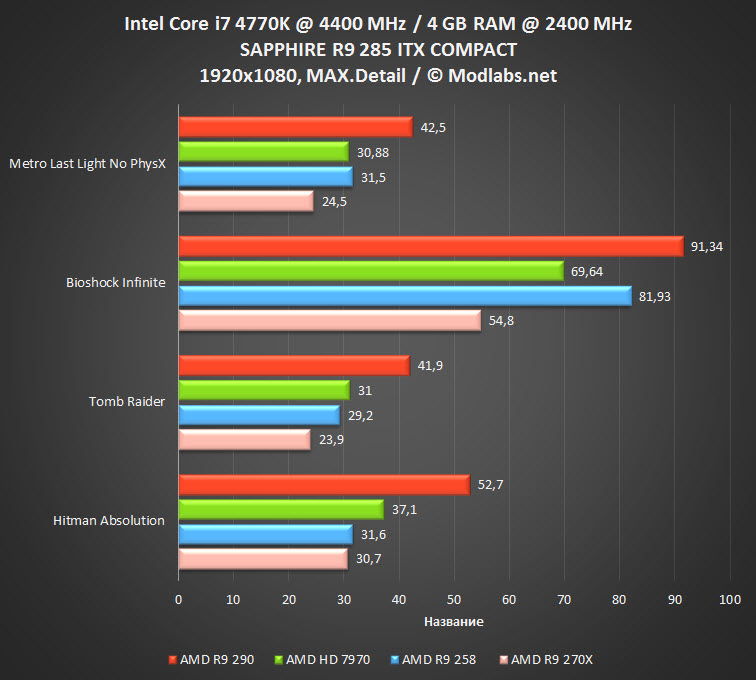

Для тестирования температурных показателей R9 285 COMPACT мы применили игровые приложения, управление оборотами осталось в автоматическом режиме. В результате максимальная температура графического ядра составила 68°C, при этом кулер вращался на 43% своей мощности. Скажем сразу, при таких скоростях карта стала хорошо выделяться на уровне тихой системы и на наш взгляд, обороты могли быть на 5-10% меньше и это бы не привело к значительным изменениям температуры. Возможно, производитель установил такой профиль ориентируясь на компактность решения, ведь в мини корпусах ситуация с охлаждением не всегда обстоит лучшим образом.

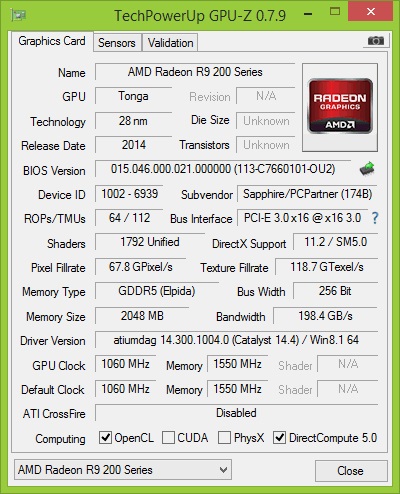

После тестирования в штатных режимах, мы решили разогнать подопытную. Для этого использовалась утилита MSI Afterburner, обороты вентилятора были зафиксированы на 60%, а значение Power Limit установлено в положении 50% . В результате, частота графического ядра смогла преодолеть планку в 1060Мгц, а оперативная память остановилась на 1550Мгц, в процентном соотношении результаты не велики и по статистике, полноразмерные варианты могут похвастаться немного лучшими показателями.

Итак, что мы можем сказать о героине сегодняшнего обзора,  безусловно, использование графического ядра Tonga позволило привнести новые технологии в средний класс графического подразделения AMD. В плане производительности Radeon R9 285 заняла довольно небольшую  нишу между  Radeon R9 280X и Radeon R9 270X, при этом отодвинув на второй план Radeon R9 280 с устаревшим графическим ядром.

Вариация SAPHIRE R9 285 COMPACT, как и любая другая карта от компании SAPHIRE, может порадовать пользователей продуманным комплектом поставки. Сама карта однозначно нацелена на использовании в mini-ITX системах, за ее размеры ей можно простить не самый тихий режим работы системы охлаждения при полноценной 3D нагрузке и средний разгонный потенциал. Именно поэтому мы рекомендуем использовать ее по прямому назначению, а в полноразмерные ATX-корпуса найти что-то по стандартнее, там и охлаждение понадёжнее и разгонный потенциал побольше.



Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Мир мобильных устройств очень быстро ворвался в нашу жизнь и для многих потребность в планшете или смартфоне порой, как потребность в пище, благо рынок велик и на нем находится множество разных устройств на любой вкус и цвет. Но сегодня речь пойдет не об очередном гнущемся кусочке метала, о телефонах и планшетах я писать не хочу, мне кажется это скучно… Я расскажу об устройстве, которое лично меня, зацепило. Оно наверняка будет интересно путешественникам и людям, чья жизнь практически зависит от смартфона или планшета, встречаем кроха Kingston MobileLite G2.

Знакомство с Kingston MobileLite G2

Kingston MobileLite G2 поставляется в небольшой коробочке, на которой присутствует максимум информации о самом продукте его возможностях и совместимости.





Так же на развороте есть повторение его основных способностей, а под прозрачным пластиком виднеется крышка устройства с логотипом компании Kingston.

Содержимое, комплект поставки включает в себя само устройство, кабель USB для подзарядки и адаптер для microSD to SD, так же на дне упаковки есть наглядное пособие о датчиках и кнопке включения, никакой инструкции более нет, да и не надо. Всё выглядит так.

Внешний вид Kingston MobileLite G2

Внешний вид Kingston MobileLite G2 весьма строгий, черно белое сочетание цветов смотрится крайне выигрышно. Крышки корпуса выполнены из черного пластика с софттач покрытием, которое, к сожалению довольно маркое. Само устройство небольших размеров 129,14 x 79,09 x 19,28мм, а его масса равна 171грамму. На передней панели расположены:  индикаторы(Заряд\Wi-fi\Соединение с интернетом) кнопка включения, кнопка перезагрузки, разъём microUSB через, который происходит зарядка самого устройства и при подключению к ПК он работает как картридер.

С торца находится разъём для подключения  USB носителя или зарядки вашего устройства и разъём для карт SD, чтение SD, SDHC, SDXC и microSD/microSDHC/microSDXC (с помощью переходника в комплекте). Kingston MobileLite G2 поддерживает файловые системы : FAT, FAT32, NTFS, exFAT.

С обратной стороны находится разъём RJ-45, для использования в качестве мобильного маршрутизатора.

Со второго торца никаких выходов нет.



Светодиоды, установленные в индикаторы не яркие, имеют умеренную насыщенность (на моём фото задраны белые, так что они выглядят на нём немного блекло).

Работа с Kingston MobileLite G2

Самостоятельно, от своей батареи MobileLite Wireless G2 может продержаться около 13 часов, а это довольно много, емкость его встроенного литий-ионного аккумулятора 4640 мАч (3,8 В). Для соединения со смартфоном нужно скачать приложение MobileLite, я проводил тестирование Kingston MobileLite G2 c смартфоном iPhone 6 plus.

Работа с приложением крайне проста, запускаем, перед нами наши носители и доступ к панели управления с разделом настойки.

В панели управления есть вкладка импорт «Копировать из фотографий», как это работает: в нужном нам альбоме выбираем фото на смартфоне, далее выбираем место назначения, а при необходимости создаём новую. Поддерживаемые форматы  jpg, tif.

После, нажимаем "копировать сюда" – происходит копирование и в результате фото на носителе… радуемся у нас получилось :).

Музыка, тут если честно есть возможность спастись людям, которые используют смартфон как аудиоплеер, а на нем не так много памяти. Получаем возможность носить с собой большую фонотеку, что крайне актуально в путешествиях. Качество проигрыватель не режет, а это довольно важный параметр. Находим папку с музыкой - включаем альбом и прослушиваем - работает как стандартный плеер. Поддерживаемые форматы  MP3, WAV.

С видео всё так же просто, с MobileLite G2 есть возможность взять с собой или в путешествие свои любимые фильмы. Находим файл на носителе и смотрим. Поддерживаемые форматы m4V, mp4 (видеокодек H. 264) видео воспроизводится без задержек.

В меню настроек, можно изменить имя, установить пароль, настроить время отключения, установить и настроить 3G модем, есть возможность использовать Kingston MobileLite G2 как мост Wi-Fi от роутера. Дополнительно, присутствует небольшая статистика о времени работы аккумулятора. Интерфейс беспроводной сети Wi-Fi 802.11g/n с поддержкой шифрования беспроводного соединения (WPA2).

Kingston MobileLite G2 как роутер

Скорость интернет соединения будем тестировать на iPad mini. Для начала скорость Wi-fi MobileLite G2 через кабель RJ-45 от роутера Linksys WRT54GL. Скорость совершенно не изменилась, тот же результат я получаю на компьютере при прямом подключении.

При использовании MobileLite G2  в качестве моста, между роутером и устройством, в некоторых гостиницах актуальный момент… Скорость значительно уменьшилась, однако при этом мы получили увеличенные расстояния действия сети.

С помощью Kingston MobileLite G2 я смог зарядить iPhone 6, после него iPhone 5 и ещё сил хватило зарядить iPod Nano 7.

Заключение

По результатам использования, я могу сказать следующее: это изумительное устройство, для техники Apple. MobileLite G2 даёт действительно некоторую свободу, теперь я могу носить с собой часть своей фонотеки, а так же любимые сериалы. Для меня, самым главным достоинством стала возможность хранить множество мультиков для ребенка, теперь отвлечь его в пробке или долгой поездке не составит проблемы ведь надежды на LTE или 3G сотового оператора порой возлагать не стоит, они не всегда и везде работают как надо.

И все было бы больше чем идеально, если бы была возможность воспроизводить аудио формата Flac, поддерживалось бы больше видеокодеков, и для устройств Appel была возможность скачивать файлы на прямую в MobileLite G2. Возможно, это реализуется в последующих версиях, будем ожидать от компании Kingston дальнейшего развития в данном направлении.

Резюмируем, Kingston MobileLite G2 это очень интересное устройство, которое придется по вкусу путешественникам и людям ведущий активный образ жизни, MobileLite G2 позволяет освободить память смартфона, даёт доступ к нужным файлам, расширяет размер памяти на устройстве, может создавать свою мини обменную сеть, в конце концов, его можно использовать как хороший роутер и 3G роутер. Мы уже не говорим о дополнительном заряде аккумулятора. При этом всё это без привязки к розетки.



Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.
