Введение. Аппаратные особенности.

Есть ли смысл в создании самой мощной в мире графической карты, если основные продажи делаются в среднем ценовом сегменте? Ответ на этот вопрос может быть только один – да! Имидж, знаете ли. Для того, чтобы держаться на плаву, чтобы тебя уважали и о тебе говорили, ты должен делать нечто выдающееся. Вот компания ASUS постоянно стремится поддерживать свой статус выпуском эффектных и технически сложных решений, демонстрирующих в первую очередь высокий инженерный потенциал. Так, совсем недавно, в продажу поступил двухчиповый ускоритель ARES II, выпущенный ограниченным тиражом в 999 экземпляров. Во время анонса этого “графического божества” стало ясно, что и цена его будет “божественной”. На данный момент в московской рознице нам предлагают купить эту карту за 48 тысяч рублей. Очевидно, что очень немногие способны выделить на покупку графического ускорителя такие деньги, а значит, ARES II автоматически становится элитарным решением, владеть которым как минимум престижно, как максимум вы получите одну из самых быстрых и технологичных видеокарт в мире. Давайте посмотрим, на что способна очередная версия греческого бога войны - ASUS ARES II.

Внешний осмотр ускорителя начинается с его упаковки. В нашу тестовую лабораторию ускоритель был доставлен автомобилем, курьер принёс огромную коробку, габариты которой вполне соответствуют оным у системного блока или монитора. Посмотрите на размер, впечатляет?

Распотрошив картонную безликость, обнаружил прекрасно исполненную цветную коробку ASUS ARES II. Как говорится, под маской овечки скрывается волк, да ещё какой. На упаковке нет громких и кричащих надписей, описание всех преимуществ помещается на боковой части коробки, зато каких преимуществ! И если гибридной системой охлаждения и объёмом локальной видеопамяти в 6 Гбайт нас не удивишь, то заявление о том, что перед нами самая быстрая видеокарта – вполне! Учитывая размеры коробки, слова о том, что ARES II быстрее всех, вызывают доверие.

Дальше – больше. Открываем катонный бокс, а в нём, в пенопластовых тисках и пузырчатой обёртке чемодан из металла и пластика! Вот это упаковка!  Зачастую потратив приличную сумму на приобретение какой-либо вещи, ждёшь внимания со стороны её производителя и не получаешь оного. А ведь хочется прийти домой, открыть коробку и увидеть, что каждая мелочь вложена в комплект не просто так. В случае с ARES II, открывая коробку, сразу понимаешь, что производитель сделал всё, чтобы покупатель столь дорогой вещи остался доволен приобретением.

Лёгкий трепет возникает при открытии чемодана. Неспроста! Внутри, в контейнере, изготовленном из мягкого полимера, находится сам графический ускоритель ASUS ARES II, а также все необходимые для его работы аксессуары. Всё это очень аккуратно разложено внутри по соответствующим ячейкам. Схожим образом в кино преподносят какое-нибудь элитное оружие.

Первый ярус занят его величеством ARES II, блоками его системы охлаждения, а также металлической дощечкой-сертификатом, подтверждающей подлинность данного продукта. Мне достался 387 экземпляр из 999 выпущенных.

Чуть ниже расположились дополнительные аксессуары Ареса. Все они также аккуратно разложены и упакованы. Полный их список таков:

Инструкция по эксплуатации

• Фирменный компакт-диск с драйверами и утилитами
• Три переходника питания
• Мостик CrossFireX
• Переходник с DVI на HDMI
• Комплект креплений для вентилятора системы охлаждения
• 120 мм вентилятор для радиатора СО
• Фирменная наклейка ASUS на корпус ПК

Ускоритель ASUS ARES II изготовлен очень качественно. Печатная плата Ареса закована в броню со всех сторон, никаких прогибов или болтающихся элементов замечено не было. Все разъёмы с открытыми контактными площадками закрыты специальными пластиковыми крышками для предотвращения повреждения или загрязнения контактов.

На панели выводов расположилась целая батарея разъёмов - пара DL-DVI, а также 4 полноразмерных выхода типа DP. Чуть ниже выгравирована правильная схема активации дисплеев. Особенность подключения состоит в том, что один из разъёмов DL-DVI переключается в режим SL при совместном использовании с соседним DP. Активация же режима DL-DVI для этого порта отключает один из портов DP, оставляя активными лишь оставшиеся три порта, такое переключение возможно при помощи специального переключателя между BIOS видеокарты с разными настройками.

В верхней части кожуха системы охлаждения находятся два специальных отверстия, через которые выходят трубки СВО, подключённые к радиатору. Через эти же отверстия также выводятся контакты, используемые для подключения вентиляторов, смонтированных на радиаторе СВО, что достаточно удобно, не нужно искать свободные разъёмы на материнской плате, реобасе или использовать новые “хвосты” БП. Радиатор, кстати, весьма качественный.  Он изготовлен с расчётом на монтаж двух 120 мм вентиляторов, оба в комплекте. При монтаже второго вентилятора используйте прилагаемые в комплекте винты. Будьте внимательны, обращайте внимание на насечки, указывающие направление воздушного потока. В случае неправильного монтажа вертушки будут бороться не с нагревом, а друг с другом, что не лучшим образом скажется на эффективности отвода тепла. Глядя на радиатор СВО ASUS ARES II, мне кажется, что для их охлаждения односекционного радиатора, пусть и достаточно толстого, маловато. Разумнее, на мой взгляд, использовать двухсекционный радиатор. Думаю, что на удобства монтажа в большинстве случаев это почти никак не повлияет, а вот на эффективности охлаждения и уровне шума скажется положительно. Другое дело -  Quad CrossFireX связка, которую можно собрать из двух ASUS ARES II. Если в системе два односекционных радиатора, их легко монтировать, а вот пара двухсекционных существенно усложняет задачу.

Обратите внимание, помимо используемой для охлаждения СВО, в центре платы также находится один вентилятор, освежающий атмосферу под кожухом радиатора, поскольку помимо GPU, охлаждением которой занимается СВО, есть ещё элементы питания и чипы памяти, которые тоже выделяют тепло.

Пришла пора рассмотреть внутреннее устройство ASUS ARES II.  Для этого придётся, в первую очередь, снять тяжёлую “лицевую” защиту. Её демонтаж проходит при помощи ключа шестигранника.

Под крышкой скрываются два водоблока со встроенными в них помпами, а также вентилятор, охлаждающий внутреннее пространство под кожухом ARES II. Обращу ваше внимание на то, что оба водоблока и радиатор СВО заправлены на заводе и закольцованы в единый контур.

Продолжаем демонтаж системы охлаждения. Удивительно, но все элементы СО откручиваются без каких-либо проблем при помощи обычной крестовой отвёртки и лишь один винтик, который держит провод питания встроенных в водоблоки помп, требует наличие часовой отвёртки. Учитывая сложность разводки и близость всех элементов между собой, оставлять элементы платы без пассивного охлаждения было бы не разумно. Именно поэтому производитель использовал два радиатора – с лицевой и обратной стороны платы. Эти радиаторы контактируют с элементами системы питания, чипом коммутатором и микросхемами памяти через специальные термопрокладки.

Единственная проблема при разборке, проявилась во время отключения вентиляторов СО от платы. Вместе с самим коннектором снимались и пластиковые кроватки, но благодаря качественно нанесённой разметке на плате, правильно установить разъёмы на место не составило большого труда.

Основание водоблоков выполнено из меди и отполировано до зеркального блеска. Устанавливаются водоблоки также достаточно просто - легко вставляются в прорези охлаждающих пластин и закручиваются винтами с обратной стороны платы.

Как я уже говорил, разводка PCB невероятно сложна, все элементы располагаются очень плотно, так что богатый внешний вид ASUS ARES II сохраняется даже в “раздетом состоянии”. Для питание GPU выделено 8 фаз, по одной фазе на каждый набор системы памяти. Контроллер питания GPU – CHiL CHL8228G, контроллер питания памяти APW7165A. Судя по данным на официальном сайте ASUS, при производстве ASUS ARES II используются высококачественные элементы питания SAP (Super Alloy Power).

Память произведена компанией Hynix и несёт маркировку H5GQ2H24AFR-R0C. Номинальная эффективная частота для этих чипов памяти составляет 6 ГГц. Чип-коммутатор шины PCI-Express 3.0 - PLX PEX8747.

Требования к питанию у ASUS ARES II весьма суровые, поэтому на плате разведены и распаяны три 8-ми контактных разъёма питания PCI-Express. Когда кабели питания не подключены, рядом с коннекторами горят красные светодиоды, стоит только подключить кабели, как цвет светодиодов сменяется на позитивный зелёный.

Ещё об одной особенности ARES II, которая, впрочем, не является привилегией только этого ускорителя. На торце системы охлаждения Ареса располагается логотип Republic of Gamers и, собственно, название самого ускорителя. В темноте этот логотип светится.

Что бы я хотел сказать после осмотра Ареса: с точки зрения качества исполнения сложно найти какие-либо недочёты, все компоненты платы отлично состыкованы и закреплены, грамотно организовано охлаждение, внешний вид и вовсе заставляет молча восхищаться ускорителем. Единственное, что бы я сделал немного иначе, так это выбрал другой радиатор для СВО, побольше.

Теперь осталось проверить способности ARES II на практике, а заодно выяснить сможет ли Титан одолеть бога войны.

Конфигурация тестового стенда, настройки, результаты тестирования и выводы.

Тестовый стенд Modlabs, на котором проводилась проверка акустических и температурных характеристик, а также тесты производительности GeForce GTX TITAN от ZOTAC, был собран в составе корпуса Cooler Master Cosmos 1000S, все посадочные места которого заняты 120 мм вентиляторами, вращающимися со скоростью 1200 об./мин. Боковая стенка корпуса во время тестирования открыта. Конфигурация тестового стенда такова:

В целом, производительность графического ускорителя ASUS ARES II вызывает трепет. Карта действительно очень быстрая и при этом достаточно холодная. Этого результата удалось добиться благодаря двум факторам: с одной стороны сила пары Tahiti XT и мощносй системы памяти, с другой - грамотная разводка платы и мощная система охлаждения. Всё бы ничего, но ложку дёгтя в эту бочку мёда добавили драйверы. Ни последняя бета, ни самая свежая финальные версии драйверов не демонстрируют стопроцентную стабильность работы и высокую эффективность работы CrossFireX, в некоторых играх наблюдается снижение производительности относительно обычной Radeon HD 7970 (!). Кроме того, раз уж я коснулся темы драйверов, у меня есть ещё одно замечание к программистам AMD: если все компоненты платформы изготовлены AMD, в AMD Vision Engine Control Center наблюдается целая OverDrive тусовка - здесь и Graphics OverDrive и CPU OverDrive и AMD OverDrive... Разобраться во всём этом наборе сходу не представляется возможным. Хотелось бы получить более прозрачную систему контроля за параметрами системы. И, наконец, вопрос, касающийся CrossFireX профилей: было бы неплохо получать обновления оных вместе со свежими драйверами, а то и чаще.

Теперь что касается разгона. Карта стабильно работала с красивой частотной формулой 1200/6700, однако из-за ограничений со стороны CPU, в играх прирост практически отсутствовал, а потому тестирование на стенде AMD разогнанной карты, по крайней мере для FHD разрешения, особого смысла не имеет.

Итоги.

Битва богов и титанов в данном случае закончилась победой олимпийцев, на стороне которых оказался невероятно стойкий и производительный боец - ARES II. Если вы решитесь на покупку Ареса, будьте на 100% уверены в том, что этот графический ускоритель подарит вам незабываемые впечатления от игр. Карта ARES II действительно очень быстра, достаточно холодна для своего класса и при этом уровень шума от вентиляторов штатной СО не заставляет сходить с ума. Единственное пожелание к владельцам данной карты - обновляйте драйверы почаще.

P.S. Каждое новое тестирование графических ускорителей экстра класса заставляет меня задуматься о целесообразности их покупки, если разрешение монитора не выходит за рамки обычного 1920x1080. Думаю, что под стать Titan'ам и ARES'ам нужно покупать либо один монитор с разрешением 2560x1600, а то и вовсе "запрягать тройку" из таких мониторов,

Ускоритель ASUS ARES II удостоен редакцией Modlabs сразу двух наград:

Обсуждение материала ведётся здесь.

Вступление. Архитектура GK110, новые возможности GeForce GTX TITAN.

Ещё несколько месяцев назад на страницах зарубежных новостных ресурсов стали появляться скудные данные о некоем мифическом 3D ускорителе от компании NVIDIA. Судя по первым слухам, которые, впоследствии подтвердились, новая видеокарта должна была получить гордое имя “TITAN”, а её сердцем должен был стать супермощный GPU с архитектурой Kepler. Скептики не верили в существование Титана, поклонники же, отнюдь, всем сердцем ждали новинку и пророчили флагманской графике AMD поражение в борьбе с зелёным монстром. Так бы и продолжались словесные перепалки, если бы, наконец, не произошёл долгожданный анонс, после которого все смогли оценить способности новоиспечённого одночипового флагмана. Ну а я, в свою очередь, после того, как эмоциональный накал от выхода GeForce GTX TITAN немного спал, хочу спокойно и без спешки посмотреть на производительность ускорителя GeForce GTX TITAN в самых современных играх вроде Tomb Raider и Crysis 3. Сделаю я это не так как большинство журналистов, поскольку в отличие от многих в нашей тестовой лаборатории используется платформа AMD.

Прежде всего, как мне кажется, нужно разобраться с архитектурой графического процессора GeForce GTX TITAN. Начнём.

Знаю наверняка, от чего не умрут маркетологи NVIDIA. От скромности :) Новый ускоритель GeForce GTX TITAN зовётся основой для игрового суперкомпьютера. Звучит, конечно, красиво, однако так можно назвать, пожалуй, любую игровую станцию на базе одной или нескольких флагманских видеокарт, по крайней мере, на стадии анонса или сразу после него. Впрочем, не буду придираться, продолжу.

Осознание способностей графического процессора GeForce GTX TITAN, лучше всего приходить после выставления точки отсчёта. В данном случае ей стал один из экстремальных процессоров Intel – Core i7 3960X Extreme Edition. По сравнению с этим чипом, GPU TITAN, действительно, является суперкомпьютером, жаль только, что вся эта вычислительная мощь актуальна для игроков лишь при наличии маленького кусочка кремния от Intel или AMD....

Чтобы понять, откуда растут ноги, и благодаря чему удалось достичь столь впечатляющих вычислительных показателей, нужно немного углубиться в историю и покопаться в архитектуре GPU ускорителя GeForce GTX TITAN. Дело в том, что после анонса графических ускорителей поколения Kepler, стало ясно, что GeForce GTX 680 не состоялся как флагман в полном смысле этого слова. Этот ускоритель использовал GPU GK104, который, по своей топологии оказался больше похож на Middle-High продукт, нежели на флагманское решение. Чтобы убедится в этом, посмотрите на устройство чипов GF110 и GF114 на базе Fermi, поймёте о чём я. Судя по всему, технологические проблемы не позволили NVIDIA в разумные сроки наладить массовый выпуск полноценных GK110 и, чтобы даром время не терять, был найден компромисс. В общем-то, NVIDIA этого факта и не скрывала, GeForce GTX 680 был временным игроком, который должен был получить более мощного преемника как только удастся решить проблемы с 28-нм техпроцессом. Впрочем, при кажущейся простоте, GeForce GTX 680 обладал отличной производительностью и довольно неплохими характеристиками энергопотребления и тепловыделения. Теперь, с выпуском графического ускорителя GeForce GTX TITAN инженеры компании подвели некоторую технологическую черту, за которую одночиповые решения NVIDIA вряд ли выйдут в рамках архитектуры Kepler, поскольку настольная версия GK110 получила практически все заложенные в неё возможности.

Графический процессор GK110 содержит блок управления потоками, именуемый GigaThread Enginе, кеш память для инструкций и данных, контроллеры памяти, блоки растровых операций, а также Graphics Processing Clusters (GPC), который выполняет вычислительные операции и операции с текстурами. В составе GK110 находятся пять блоков GPC. Внутри каждого GPC, в свою очередь, находится по одному движку растеризации, а также по три так называемых SMX (SM – в терминологии NVIDIA для GPU Tesla и Fermi)  - потоковых мультипроцессора. В отличие от серверного Tesla K20/K20X, в составе которых трудится полноценная версия GK110 с 15-ю активными блоками SMX, настольный графический чип GK110 получил лишь 14 активных потоковых мультипроцессора. Количество текстурных блоков равно 224, а блоков растеризации – 48.

В составе SMX трудятся 224 текстурных блока и 48 ROP (блоков растеризации), особого рассмотрения заслуживают блоки операций с двойной точностью. Общее количество блоков FP64 (те самые блоки операций с двойной точностью) составляет 896 штук, по 64 на каждый SMX, – это положительное отличие от GK104. Не очень хорошо то, что по умолчанию, ядра, предназначенные для работы с FP64, работают на 1/8 от частоты других блоков, размещённых в SMX. Правда стоит отметить, что в драйверах есть возможность поднять тактовую частоту FP64 блоков, переключив видеокарту в режим “CUDA двойная точность”, однако общая тактовая частота GPU снизится. Вот что получилось при запуске 3D приложения после включения вышеозначенной опции (значения Temp Target было сдвинуто до 90 градусов Цельсия):

Отключаем режим двойной точности, получаем:

Так вот, поскольку суммарное количество ядер CUDA в GK110 равно 2688 (по 192 штуки на один блок SMX), а количество FP64 блоков – 896, получаем, что соотношение FP64/FP32 блоков = 1/3. Если вспомнить, что FP64 блоки работают на 1/8 частоты GPU, получим, что эффективность выполнения операций с двойной точностью составляет 1/24 от FP32! Да, да, близкая ситуация в FP64 операциях была и у GeForce GTX 680, из за столь же низкой эффективности таких вычислений он “сливал” старине GTX 580. Вот только в данном случае низкая эффективность при работе с FP64 компенсируется за счёт колоссального увеличения количества самих вычислительных блоков. У AMD, кстати, при переходе к FP64 провал заметно меньше, скорость падает примерно вдвое. Это, конечно, на словах звучит страшно, на практике же, применительно к играм, всё не так плохо, скорее даже очень хорошо, поскольку архитектура Fermi, а теперь и Kepler имеет не так много слабых мест и решения на её основе более чем конкурентоспособны.

 Контроллер памяти у GK110 заметно подтянут относительно оного у GK104, теперь он 384 битный, против 256 битного, а суммарный объём локальной видеопамяти GeForce GTX TITAN составляет 6144 Мбайт = 6 Гбайт!  Здесь полный порядок.

В итоге мы получаем, что настольная версия видеокарт, базирующихся на GPU GK110, обладает следующими характеристиками.

Ещё пару лет назад, снимок экрана с окном программы GPU-Z, отображающей характеристики GeForce TITAN, сочли бы как минимум поддельными, а как максимум, назвали бы автора этих снимков сумасшедшим. Нынче же ситуация иная, перед нами настоящий Титан, по крайней мере по формальным характеристикам. Согласитесь, тактовые частоты GPU 837/876 МГц, частота видеопамяти 6008 МГц, шина памяти 384 бит (ПСП памяти 288 Гбайт/с), 48 блоков растеризации и 224 текстурных блока, 2688 ядер CUDA и всё это при использовании 7,1 млрд. транзисторов! Даже сейчас это выглядит круто, при этом TDP платы GeForce GTX TITAN не пугает современного пользователя – всего 250 Вт.

Если по части архитектуры GPU и подсистемы памяти мы разобрались, то оверклокерские характеристики ещё требуют описания. Уж поверьте, есть на что обратить внимание. Эти данные, определённо, нужно будет учитывать при подходе к разгону.

Динамический разгон. Технология NVIDIA GPU Boost ver. 2.0

Итак, первая версия технологии форсирования частоты GPU от NVIDIA в своей работе учитывала только один параметр – предел мощности/напряжение GPU, который изменялся в определённых рамках. Сейчас же появился ещё один фактор – предельная температура, при которой GPU в состоянии функционировать без сбоев.

По умолчанию значение предельной температуры выставлено на уровень 80 градусов Цельсия, однако пользователь вручную может изменить этот уровень до 94 градусов. Такое смещение позволит работать графическому процессору под нагрузкой при более высоких частотах. Судя по слайдам с презентации, именно рабочая температура GPU будет решающим фактором в достижении максимальной частоты при работе GPU Boost 2.0.

На практике при разгоне видеокарты мы будем выставлять не только значение Power Target, но и Temperature Target. Кстати, отмечу, что в технической документации от NVIDIA написано о возможности регулировки напряжения как об опции, которая может быть выключена производителем посредствам VBIOS. Думаю, что вряд ли кто-то будет намеренно глушить эту возможность.

Одной из интересных возможностей ускорителей NVIDIA является технология адаптивной вертикальной синхронизации, суть которой заключается в нивелирование эффекта “разрыва кадра” и “подёргиваний“ картинки при резком изменении частоты смены кадров. Новизна Adaptive V-sync в случае с GeForce GTX TITAN заключается в том, что отныне ограничение частоты смены кадров при адаптивной вертикальной синхронизации можно увеличить до 120 Гц включительно.

Напоследок, хочу вспомнить о технологии NVIDIA SLI. Не секрет, что максимальное количество одновременно задействованных GPU в системе с видеокартами NVIDIA может достигать четырёх. Пара GeForce GTX 690 – отличный пример работы 4-Way SLI. Использование такого тандема, как мне кажется, оправдано довольно редко, поскольку помимо ограничений в вычислительной мощи центрального процессора, остро стоит проблема синхронизации четырёх чипов для работы над картинкой. Коэффициент полезного действия 4-Way SLI систем существенно ниже, чем у, скажем, 2-Way или 3-Way SLI. Зная об этом, NVIDIA с выходом GeForce TITAN активно продвигает тему 3-Way SLI, как самую оптимальную с точки зрения эффективности и самую высокопроизводительную. На мой взгляд, такое позиционирование оправдывает себя, особенно для видеосистемы класса TITAN. Вот только крайне рекомендую для “Титановых” SLI связок обзавестись мощнейшим процессором, да ещё и разогнать его.

На этом я заканчиваю теоретическую часть материала, пришла пора знакомиться с Титаном лично.

Ускоритель ZOTAC GeForce GTX TITAN. Внешний вид и особенности аппаратного оснащения.

Всё, как обычно, начинается с упаковки. Она, пожалуй, единственное, что отличает ZOTAC GeForce GTX TITAN от большинства выпущенных на данный момент “Титанов” других производителей. Перед нами красочный чехол из тонкого картона, который опоясывает достаточно увесистую коробку, в которой находится набор аксессуаров и сам ускоритель. Помимо основных технических данных, нам сходу сообщают о том, что на этот продукт действует расширенная гарантия от ZOTAC, а также о том, что внутри нас ждёт подарок – три игры из серии Assasin’s Creed. Те, кто любит эти игры, оценит, остальные же отнесутся спокойно, поскольку игры из подарочного комплекта уже не так свежи. как того хотелось бы.

Открываем картонный чемодан. Сверху, под крышкой из прозрачного пластика находится видеокарта ZOTAC GeForce GTX TITAN, она лежит в “кроватке” из пористого синтетического материала. Именно эта кроватка защищает Титана от повреждений при транспортировке.

Вытаскиваю видеокарту, залезаю глубже, нахожу аксессуары, заботливо уложенные на заводе в отдельный картонный бокс. Помимо бумажного сопровождения и диска с драйверами я обнаружил обещанные игры из серии Asassin’s Creed (серийники к которым я, с вашего позволения, замазал), пару переходников питания, переходник с DVI на VGA и фирменную наклейку ZOTAC. Уж не знаю, нужно ли что-то ещё покупателю такой вот видеокарты, а лично мне, как обозревателю, этого набора вполне хватает.

Бог с ними, с бумажками. Вот он, герой обзора. Честно сказать, вопреки своей привычке, я очень долго рассматривал GeForce GTX TITAN,  крутил плату в руках и никак не мог нарадоваться. На мой вкус, этот ускоритель можно назвать одним из самых правильных с эстетической точки зрения. Пару или даже тройку Титанов нужно ставить в корпус с прозрачной боковой стенкой, чтобы наблюдать всё это великолепие как можно чаще. Крышка системы охлаждения выполнена из алюминия, ближе к панели выводов выдавлена надпись TITAN, ближе к корме присутствует логотип NVIDIA.

Через прозрачное стекло, изготовленное из полимера, видны рёбра радиатора системы охлаждения.

Кстати, при включении видеокарты надпись GeForce GTX светится зелёным цветом, оценить это свечение можно на фото, приведённом чуть ниже.

Панель выводов оснащается четырьмя выходами, два из которых – DVI-I и DVI-D, ещё пара – это полноразмерные HDMI и DisplayPort. Лично для меня такой набор выходов является идеальным, поскольку обычно я использую сразу два DVI разъёма для подключения монитора и плазменной панели. Как и положено флагману, GeForce GTX TITAN от ZOTAC поддерживает разрешение 4K.

Демонтирую систему охлаждения. Процесс проходит легко и непринуждённо. В отличие от первых плат на базе GPU Fermi, для демонтажа системы охлаждения которых предполагалось использование небольшого гранёного ключика, ускоритель GeForce GTX TITAN разбирается при помощи обычной отвёртки. Слава Богу, производитель не стал мудрить с креплением, винтов много, но процесс демонтажа прост как устройство молотка. Я сознательно не стал разбирать систему охлаждения до винтика, поскольку ничего принципиально нового в её устройстве нет. Кулер представляет собой конструкцию из испарительной камеры, радиатора и турбины, прокачивающей воздух сквозь рёбра радиатора, выводя потоки горячего воздуха за пределы корпуса. Подошва испарительной камеры через тонкий слой термопасты контактирует с кристаллом GK110, в то время как сильно греющиеся элементы системы питания, а также чипы памяти отдают тепло на металлическое основание кулера через специальные термопрокладки.

Полная маркировка GPU ускоритель ZOTAC GeForce GTX TITAN такова:

A TAIWAN 1251A1

NFF532.M3W

GK110-400-A1

Чип GK110 имеет ревизию A1 и изготовлен на 51 неделе 2012 года. Для оценки размеров кристалла GF110, взгляните на фото. Десятирублёвая монета помещается целиком, да ещё и остаётся достаточно много места. Как ни крути, а чип получился гигантский, его площадь составляет 561 кв. мм. Металлическая рамка вокруг GPU защищает кристалл от сколов, полезно при установке нестандартной системы охлаждения.

Без системы охлаждения плата GeForce GTX TITAN выглядит не так эффектно, тем не менее, вид флагмана плата сохраняет даже “голышом”. Двадцать четыре микросхемы памяти Samsung K4G20325FD-FC03 размещены по обе стороны печатной платы, микросхемы, расположенные на обратной стороне PCB никак не охлаждаются. Номинальная эффективная тактовая частота для этих чипов памяти составляет 6 ГГц.

За питание графического процессора отвечают 6 фаз, управляемых микросхемой ON Semiconductor NCP4206. Питание памяти двухфазное, для питания PLL выделана одна фаза.  В системе питания использованы высококачественные компоненты Dr.Mos.

В общем-то, с описанием теории и аппаратного устройства GeForce GTX TITAN, пожалуй, всё, самое время переходить к практическим испытаниям.

Нагрев, уровень шума. Пара слов о необходимости разгона. Тесты.

Тестовый стенд Modlabs, на котором проводилась проверка акустических и температурных характеристик, а также тесты производительности GeForce GTX TITAN от ZOTAC, был собран в составе корпуса Cooler Master Cosmos 1000S, все посадочные места которого заняты 120 мм вентиляторами, вращающимися со скоростью 1200 об./мин. Боковая стенка корпуса во время тестирования открыта. Конфигурация тестового стенда такова:

Как вы уже поняли, в качестве основы для тестового стенда использовалась система на базе AMD FX 8150, разогнанного до 4400 МГц. В таком виде эта машина весьма производительная и способна осилить любую из современных игр, однако в сравнении с флагманскими системами Intel, наш боец FX всё-таки проигрывает и местами достаточно заметно. Именно поэтому, для того, чтобы минимизировать влияние процессора на потенциал GeForce GTX TITAN, нужно нагрузить графическую систему по максимуму. Так я и сделал. Помимо стандартных настроек игр на максимальное качество при разрешении 1920x1080 с 4-х кратным полноэкранным сглаживанием MSAA и 16-ти кратной анизотропной фильтрации, я провёл дополнительное тестирование, при котором настройки полноэкранного сглаживания форсировались вручную через драйвер или выставлялись в опциях игр, разумеется, при наличии соответствующих опций, эквивалентных настройкам драйверов. Форсированные настройки драйверов 314.09 выглядят так:

В деле влияния CPU на результаты, не стоит также забывать, что не каждая современная игра способна “получать удовольствие” от наличия в системе 8-ми ядерного CPU. Об этом, кстати, мы уже писали и подкрепили наши слова результатами тестов. С этим фактом, как мне кажется, связан проигрыш процессоров AMD FX в играх, которые не могут использовать все активные ядра флагманских процессоров FX, в то время как камни Intel за счёт большей мощи отдельных ядер вырывались вперёд. К сожалению, мы не можем сравнить полученные нами результаты с оными на платформе Intel ввиду временного отсутствия соответствующего оборудования, так что пока оставим эту тему, до появления актуальной системы на базе чипов Intel.

Что же касается разгона, то для выяснения частотного потенциала моего образца ZOTAC GeForce GTX TITAN, была использована утилита EVGA Precision X. Обороты системы охлаждения были установлены на максимум, значение Power Target было увеличено до 106%, а Temp Target до 90 градусов Цельсия. Базовую частоту GPU удалось поднять до стабильного уровня в 980 МГц, а частоту памяти до 7230 МГц. Максимальная турбо частота при активации технологии GPU Boost составила 1142 МГц, отмечу, правда, что такой потолок был достижим далеко не во всех играх, а там, где достижим, на такой частоте видеокарта работала не долго. Как правило, карта работала на 1078 МГц.

Для тестирования уровня шума и исследования процесса нагрева GPU я отказался от использования теста MSI Kombustor и FurMark, вместо этого тесты проводились в игре Crysis 3, при этом настройки качества картинки были выставлены на максимум, использовалось разрешение 1920x1080, также был задействован режим сглаживания MSAA 8x.

Без разгона графический процессор ускорителя ZOTAC GeForce GTX TITAN разогрелся не более 82 градусов Цельсия, при этом  максимальная тактовая частота, которую удалось зафиксировать во время тестирования в играх, составила 1010 МГц. Что же касается уровня шума, то для столь быстрой видеокарты, я бы сказал, что ZOTAC GeForce GTX TITAN почти не шумит. В 2D карту не слышно, а в 3D, на фоне остальных компонентов из состава тестового стенда, этот ускоритель выделяется, но незначительно, долгой игре этот шум никак не мешает. Прямое сравнение температуры GPU GK110 до и после разгона вряд ли можно назвать справедливым, поскольку в момент разгона турбина ZOTAC GeForce GTX TITAN работает на 100% своей мощности.

Обращу ваше внимание на тот факт, что тестирование ускорителя GTX TITAN проводилось до фотосессии видеокарты, как следствие, использовалась термопаста, нанесённая производителем! После фотосессии, на очищенный кристалл GPU был нанесён слой Noctua NT-H1, на фото представлен не окончательный вариант (в реалии оставлен более тонкий слой):

Изначально я хотел включить в список тестов Tomb Raider 2013, однако игра отказалась запускаться и пока придётся обойтись без неё.

Выводы.

Результаты тестов свидетельствуют о том, что NVIDIA проделала очень серьёзную работу по подготовке GeForce GTX TITAN. И действительно, на примере ZOTAC GeForce GTX TITAN видно, что карта удалась. Восхитительная производительность в тяжёлых режимах делает её незаменимым спутником для богатого игрока, который хочет выжать всё, что только можно из своей системы. Любители собирать компьютер “про запас” также не будут обделены. Если позволяют средства, можно собрать связку из трёх Титанов, благодаря чему, как мне кажется, в ближайшие полтора – два года можно забыть об апгрейде, разумеется, если не произойдёт неожиданного скачка в области требований к графической подсистеме со стороны актуальных на тот момент игр.

Помимо высокой производительности, к достоинствам ZOTAC GeForce GTX TITAN можно отнести низкий уровень шума стандартной системы охлаждения, что тоже не маловажно в домашнем игровом ПК. Тем не менее, несмотря на столь выдающиеся возможности, я бы не стал торопиться с выводами и записывать GeForce GTX TITAN в однозначные лидеры среди всех одиночных видеокарт, ведь красному лагерю тоже есть чем ответить, например “залпом” из двух GPU видеокарты ASUS ARES II, но об этом в другой раз. А пока битва Богов и Титанов только готовится, я, пожалуй, выдам продукту ZOTAC награду.

Графический ускоритель ZOTAC GeForce GTX TITAN удостоен награды "Выбор редактора" за март 2013 года.

 Предлагаю обсудить материал у нас в форуме.

P.S. Заранее отвечая на вопрос о целесообразности покупки трёх Титанов для объединения их в связку, скажу, что помимо обычных конфигураций, работающих с одним монитором, пусть даже и очень большим, есть ещё конфиги, например, с тремя мониторами, да ещё и с поддежкой 3D, а это значит, что столь мощные конфигурации оправданы уже сегодня!

Эта неделя прошла под знаком мероприятия CES 2013, в рамках которой было представлено немало IT-новинок, поэтому в той или иной степени наш новостной блок выходного дня будет тематически синхронизирован с выставкой потребительской электроники. Начать мы хотели бы с анализа тенденций, которые наблюдались в последние дни в нише графических адаптеров как для настольного сегмента, так и для ноутбуков.

К открытию CES 2013 компания ASUS приурочила дебют видеокарты, относящейся к знаменитой серии продукции Republic of Gamers. Речь идёт о графическом монстре ASUS Ares II, который представляет собой двухчиповое решение, содержащее в основе два ядра Tahiti XT2. Напомним, что данный видеочип является улучшенной версией оригинального GPU Tahiti, из которого разработчики сумели выжать максимум производительности, дав тем самым путёвку в жизнь одному из наиболее быстрых одноядерных ускорителей – Radeon HD 7970 GHz Edition.

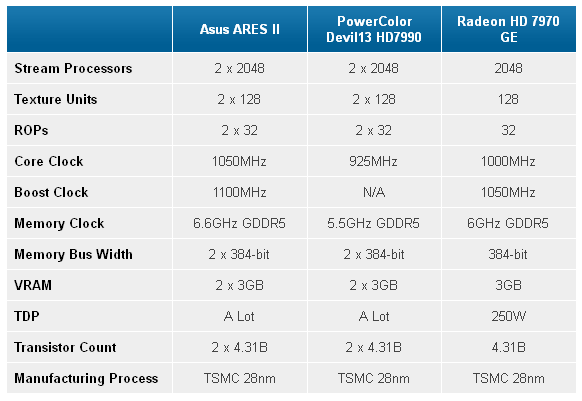

Рассматриваемая двухчиповая видеокарта ASUS Ares II уже была гостем нашего новостного блока, мы её достаточно подробно рассмотрели в этой заметке. Поэтому сегодня мы остановимся лишь на некоторых моментах и заодно попытаемся представить, какое будущее ждёт новое детище ASUS.

Итак, перед нами красуется практически идеальное двухчиповое решение, каким его, возможно, видели сотрудники AMD, планируя выпустить видеокарту Radeon HD 7990. Как известно, компания-производитель не стала затруднять себе изготовлением dual-GPU решения, однако и не запретила работать над ним своим партнёрам. В результате появились двухчиповые видеокарты от PowerColor и Club3D, но, по сути, новинка от ASUS не имеет конкурентов. Таблица чуть выше демонстрирует основные характеристики ASUS Ares II, а также спецификации PowerColor Devil13 HD 7990, как наиболее близкого по духу ускорителя, плюс параметры оригинальной одночиповой модели Radeon HD 7970 GHz Edition. Как видите, монструозный ROG-видеоадаптер превосходит по частотной формуле как оригинал, так и “дьявольское” решение PowerColor. Это стало возможным благодаря мощной элементной базе, усиленной подсистеме питания и гибридной системе охлаждения, которой приходится бороться с нагревом новинки.

Имеет ли ASUS Ares II право на существование? Несомненно, но следует учитывать немалую стоимость данной видеокарты, которая может составить до полутора тысяч американских долларов, то есть она станет уделом лишь богатых энтузиастов, ведь под стать видеоадаптеру должны быть и остальные компоненты компьютерной системы. Зато можно смело утверждать, что рассмотренный продукт не имеет себе равных, по крайней мере, среди готовых решений.

Минувшие дни оказались плодотворными и для мобильного сектора, то есть ниши ускорителей, используемых в ноутбуках. Как вам известно, ассортимент компании AMD пополнился серией видеокарт Radeon HD 8000M. Подробности об этих GPU стали известны ещё в декабре прошлого года и по большому счёту претензий к новинкам нет, их спецификации не являются секретом, в Сети появляются результаты их тестирования, осталось только дождаться поступления в продажу ноутбуков, оснащённых видеокартами AMD нового поколения. Немного иная картина вырисовывается в сегменте настольных видеоадаптеров: AMD представила девять “новинок”.

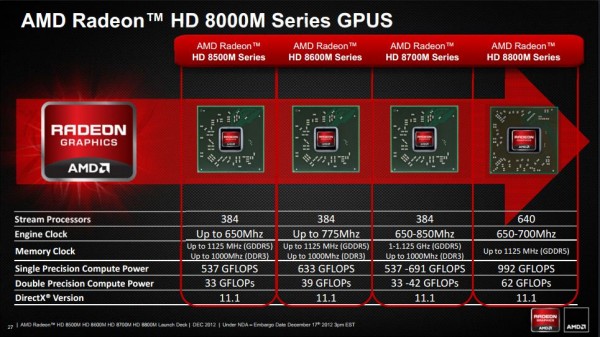

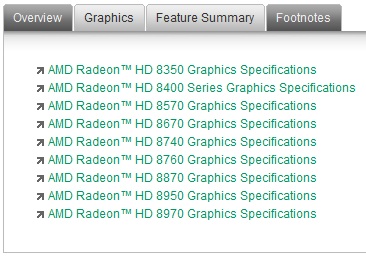

Несложно догадаться, что речь идёт о видеокартах Radeon HD 8000 для OEM-сектора, которые в большинстве своём являются продуктами ребрендинга 7000-й, а то и 5000-й серии видеоускорителей Radeon HD. Более того, на выставке побывали первые компьютеры со “старыми новыми” видеокартами AMD, например, десктоп Lenovo. Конечно, то, что производители видеокарт время от времени переименовывают имеющиеся решения на новый лад, не является секретом для подготовленных пользователей, как и то, что OEM-ускорители официально не должны попадать в розницу. Тем не менее, на подобные уловки маркетологов легко могут “клюнуть” не столь сведущие в новинках IT-индустрии потребители, которых могут убедить купить “именно этот мощный компьютер” продавцы розничных сетей, что, к сожалению, зачастую не вникают в дебри спецификаций, довольствуясь обработкой специалистами компаний на многочисленных тренингах по улучшению продаж.

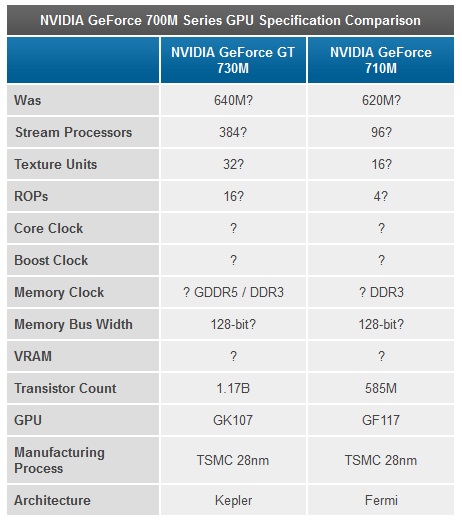

Казалось бы, фаны NVIDIA могу ликовать, смакуя честность и непредвзятость компании, но не тут-то было: Хуанг и сотоварищи те ещё знатоки ребрендинга, не удержались они и в этот раз. Намедни стало известно о выпуске мобильных видеокарт GeForce GT 710/730M, которые являются попросту переименованными ускорителями GeForce GT 620/640M c соответствующими характеристиками.

Хочется сказать, бизнес есть бизнес и пора привыкнуть к подобным ходам производителей видеокарт, оставив это на их совести. Для нас, обыкновенных потребителей, главное помнить: “Предупреждён – значит вооружён”. Это поможет нам тратить наши деньги так, как этого хотим мы, а не маркетинговые департаменты IT-гигантов и не только.

Компания ASUStek Computer специально под международную выставку CES 2013 подготовила анонс своей двухъядерной модификации графического ускорителя Radeon HD 7970. Основанная на паре чипов AMD Tahiti XT2 новинка, по всей видимости, характеризуется весьма большим уровнем тепловыделения, поскольку именитый разработчик применил в ее конструкции гибридную систему охлаждения. Напомним, что используемые здесь GPU являются основой для видеокарты Radeon HD 7970 GHz Edition.

Обозначенный кодовым названием ARES II (ARES2-6GD5) акселератор пока что не доступен на официальном сайте ASUS, но уже сейчас у нас есть возможность познакомиться с его спецификациями. Объем набортной видеопамяти карты стандарта GDDR5 составляет 6 ГБ, функционирует она на тактовой частоте 6,6 ГГц, для каждого ядра базовая частота установлена на уровне 1050 МГц, которая при переходе в режим GPU Boost форсируется до отметки 1100 МГц. Производитель сообщает о том, что для полноценной работы ARES II потребуется блок питания мощностью не менее 850 Вт, который помимо этого должен располагать тремя свободными коннекторами 8-pin PCI-E Power. Что касается системы охлаждения, то перед нами гибридный вариант, дизайн которого схож с моделями ARCTIC Accelero Hybrid VGA Cooler или Corsair H60/H80/H100. Внешний радиатор охлаждается при помощи пары 120-мм вентиляторов, он соединяется парой трубок с основной частью, установленной на печатной плате. Кожух охладителя окрашен в черно-красные цвета, здесь же присутствует еще один пропеллер, в зону действия которого попадают узлы подсистемы питания, модули VRAM и другие важные компоненты.

Сообщается, что видеокарта ASUS ARES II будет выпущена в продажу ограниченным тиражом в 1000 экземпляров и обойдется покупателям минимум в 1000 долларов США.

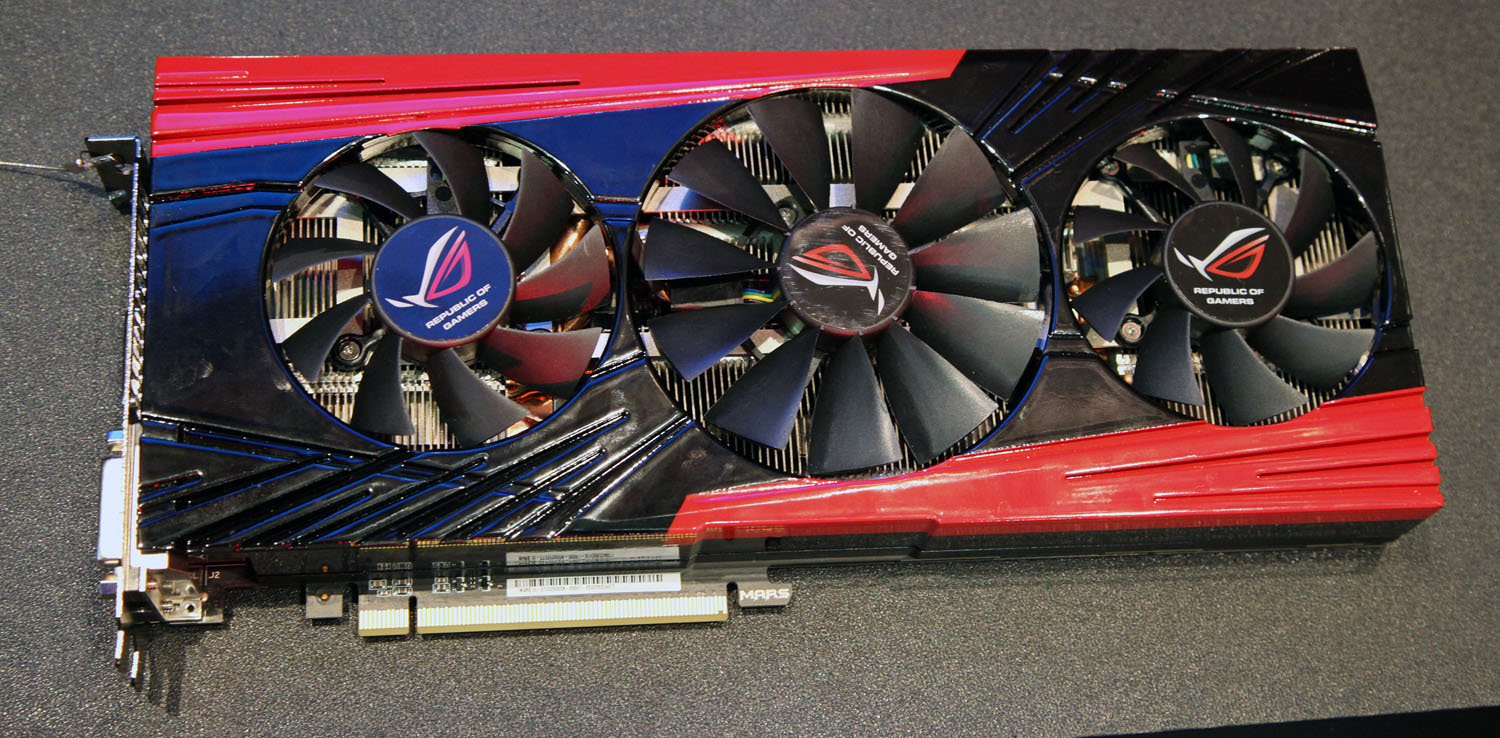

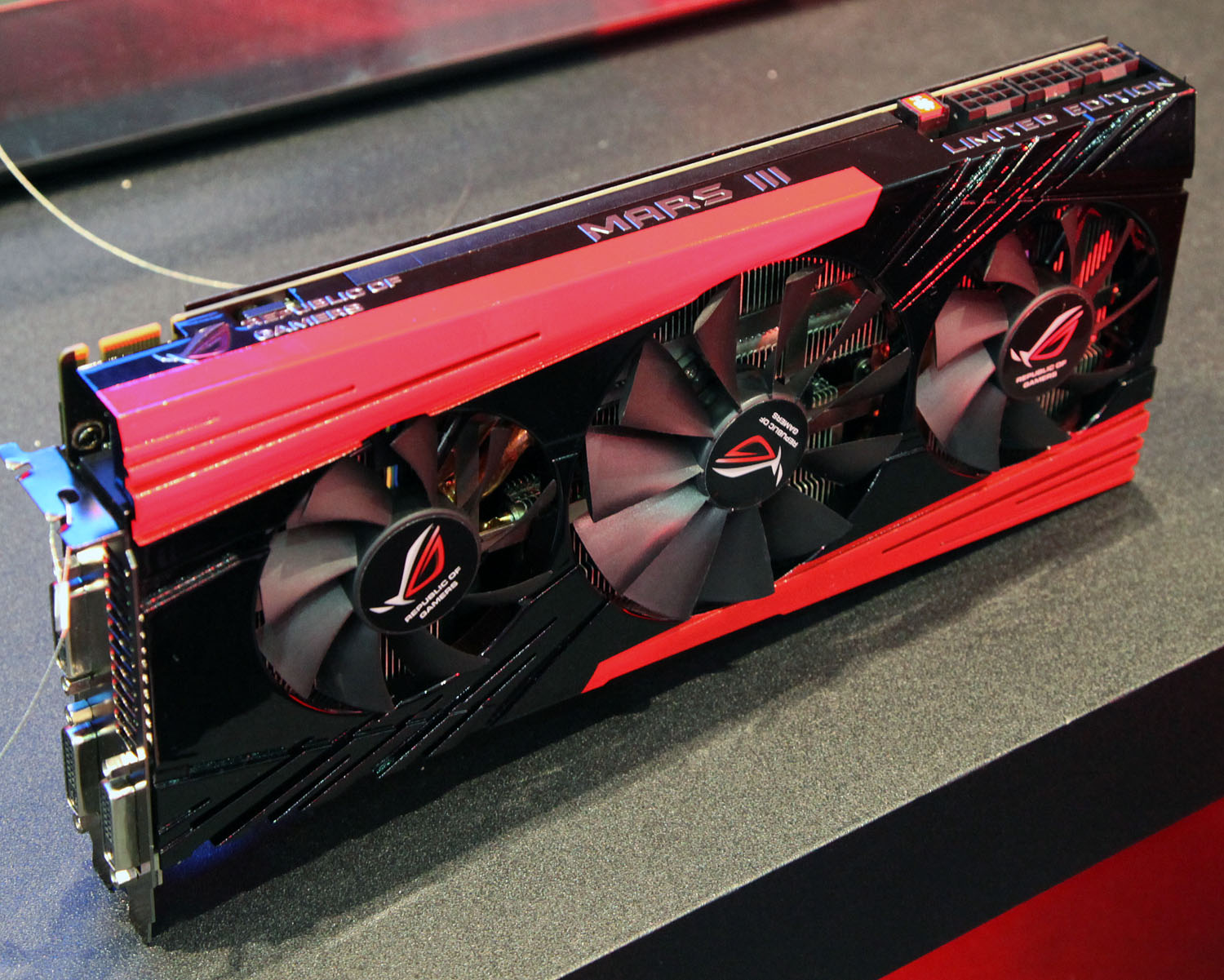

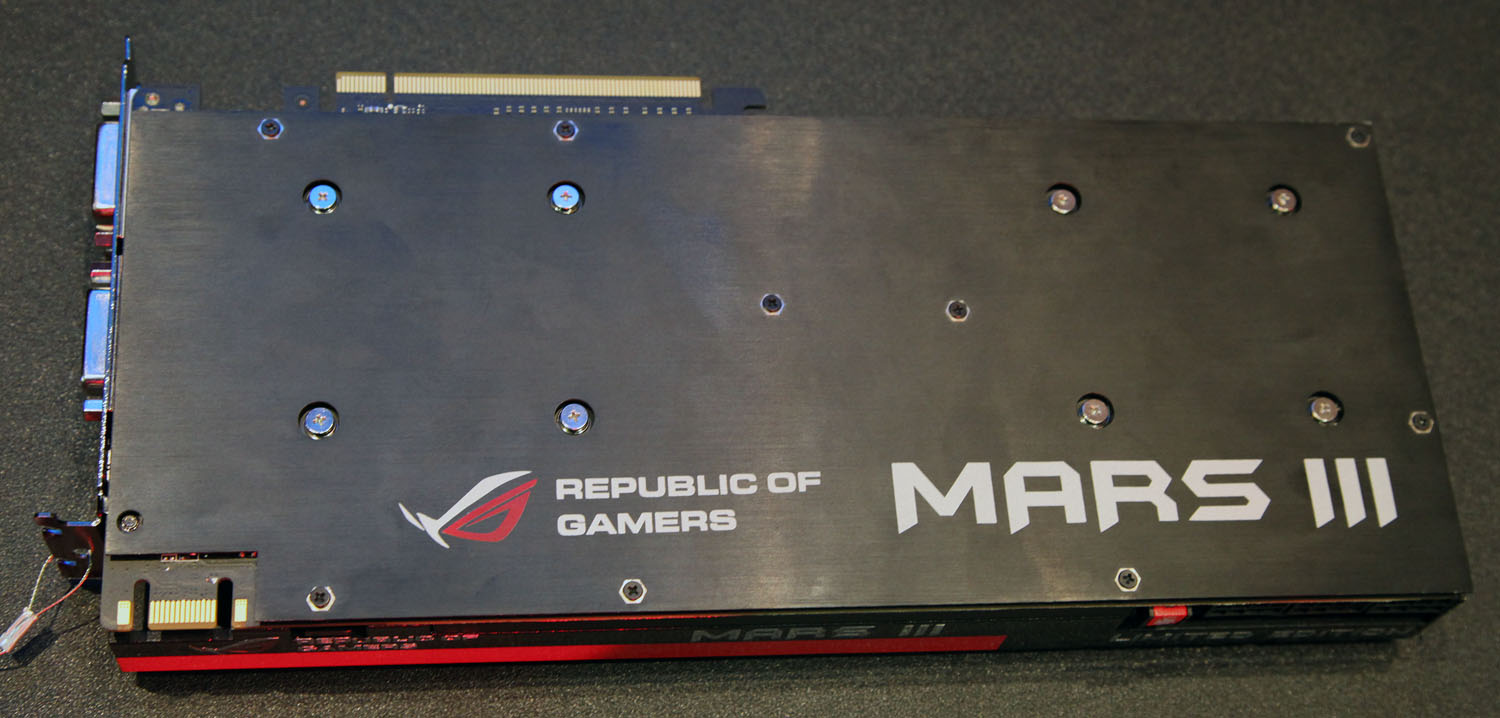

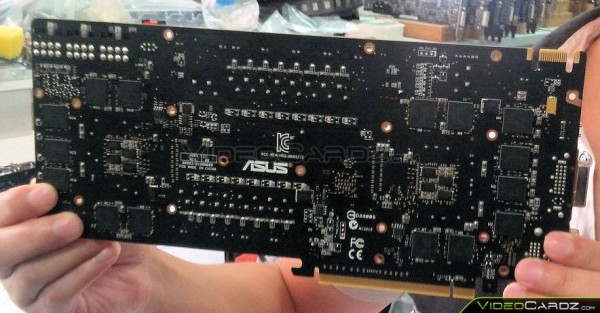

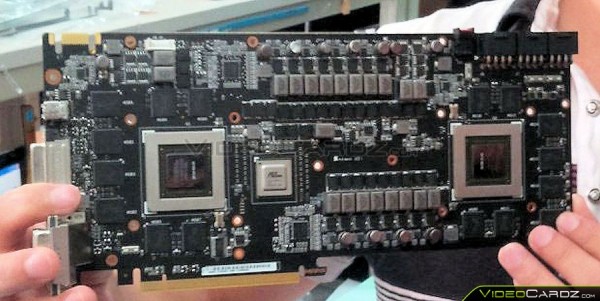

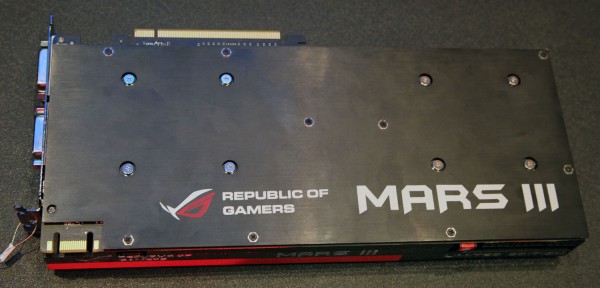

Один из зарубежных ресурсов получил возможность сделать несколько качественных снимков предстоящего графического ускорителя ASUS Mars III (GTX 690) с монтированной системой охлаждения, а также без нее. Новинка базируется на паре 28-нанометровых ядер NVIDIA GK104 (GTX 680), здесь применяется практически точно такая же печатная плата, как и в анонсированном в прошлом году ASUS Mars II. На каждый GPU адаптера приходится 8+2-фазная подсистема питания, общее же число фаз получилось 20+1 (дополнительная фаза для PLL). Связывают SLI-конфигурацию в рамках одной печатной платы чип PLX PEX8747.

Карта несет в себе увеличенный вдвое в сравнении с GTX 680 объем набортной видеопамяти (8 ГБ), набрана она из 16 чипов стандарта GDDR5. Сообщается, что базовая тактовая частота ядра NVIDIA Kepler превысит 1 ГГц, а вот о рабочей скорости VRAM упоминаний в источнике пока что нет. Чтобы карта смогла выдать всю свою мощь потребуется подключить к ней три 8-контактных коннектора дополнительного питания PCI-E Power.

Согласно имеющейся информации ASUS Mars III уже готов к официальному запуску, однако его релиз зависит от решения компании NVIDIA. Данные о стоимости такой модели пока что отсутствуют.

Кроме этого имеются сведения о том, что тайваньский гигант работает над адаптером ASUS Ares 2, который скорее всего станет модификацией двухъядерной модели Radeon HD 7990 (ядро AMD Tahiti). Отметим, что несколько месяцев тому назад в Сети ходили слухи о том, что Ares 2 будет основываться на паре ядер Pitcairn, однако сейчас ситуация видимо изменилась.
